Сварочный инвертор Fubag IN 160 - особенности, характеристики, инструкция, отзывы

Бюджетные модели сварочных инверторов отличаются ограниченным периодом бесперебойной работы и достаточно узкой спецификацией токов. Поэтому выбирая такой сварочный аппарат, необходимо взвесить все за и против. Рассмотрим модель от немецкого производителя Fubag IN 160.

Оглавление:

  1. Описание сварочного инвертора Fubag IN 160
  2. Технические характеристики сварочного инвертора Fubag IN 160
  3. Инструкция по работе со сварочным инвертором Fubag IN 160

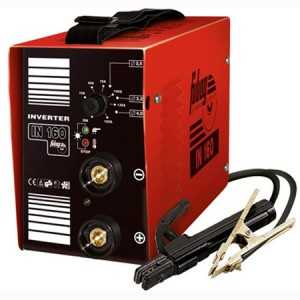

Описание сварочного инвертора Fubag IN 160

  • Fubag IN 160 относится к бюджетным однофазным инверторам. Следовательно, подходит для работы с чугуном и низкоуглеродными металлами. В отечественных технических паспортах указывается, что аппарат варит оцинковку и легированные стали, на практике шов получается далеким от идеала. Поэтому лучше не эксперементировать.
  • Основной задечей конструкторов при создании аппарата было уменьшение массы и габаритов. Получившийся инвертор является самым маленьким во всем модельном ряду. Это удобно для высотных работ.
  • Производитель постарался за минимум средств предоставить максимально многофункциональный аппарат. Кроме классической сварки предусмотрена возможность аргоннодуговой, есть функция HOT-START, которая упрощает возникновение дуги. Функция ANTI STICK отвечает за то, чтобы электрод не прилипал к металлу.

  • Для удобства работы установлен визуальный дисплей, который показывает силу тока. Есть предупредительные индикаторы.
  • Защитная маска - это самый интересный аксессуар комплектации. Она оборудована жидкокристаллическим экраном под электронным управлением. Затемнение происходит только в момент возникновения дуги. Следовательно не нужно постоянно снимать и одевать маску. Вся электроника питается солнечной батареей.
  • Цена в пределах от 300 до 350$.

Технические характеристики сварочного инвертора Fubag IN 160

Делать вывод, основываясь только на отзывах нельзя, поэтому внимательно остановимся на возможностях инвертора:

  • рабочее напряжение - 220 В,
  • сила тока - 10-160 А,
  • бесперебойное время работы 6 мин при силе тока в 160 А,
  • диаметр электродов - 1,6-4 мм,
  • габариты - 42х17х37 см,
  • вес - 4,2 кг, с дополнительными аксессуарами - 6,3 кг,
  • холостой ход трансформатора - 75 В,
  • защита - IP 21.

Если с основными характеристиками все понятно, то о классе защиты поговорим подробнее. Маркировка IP является единым мировым стандартом. Первая цифра подразумевает защиту от механического воздействия, вторая  - от проникновения воды. Учитывая навороченность Fubag IN 160 при относительно недорогой стоимости, очевидно, что производитель должен был сэкономить. Второй класс механической защиты подразумевает, что основные рабочие элементы инвертора защищены от воздействия предметов диаметром от 12 мм и выше. Первый класс влагозащиты подразумевает, что прибор выдержит несколько вертикальных капель, следовательно работать нужно в хорошо проветриваемых помещениях, подальше от источников воды.

Инструкция по работе со сварочным инвертором Fubag IN 160

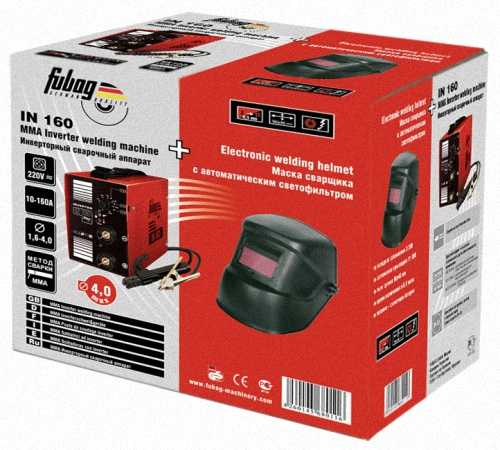

1. Комплектация инвертора:

  • корпус инвертора,
  • держатель,
  • кабель питания,
  • кабель заземления,
  • ремень для переноски,
  • кейс для транспортировки,
  • маска.

Сразу же стоит отметить, что кабеля очень короткие, как питание, так и заземление. Поэтому их либо придется заменить, либо провести определенный апгрейд оборудования. Еще одна серьезная проблема - отсутствие предохранителя. Решит ее использование удленителя с автоматическим отключением. УЗО лучше ставить на 25 А, стандартные 16 А не выдержат и в случае перегрева аппарата или сильного скачка напряжения катушки инвертора выгорят до основания.

2. Запуск инвертора:

  • после сборки кабель питания подключается к сети,
  • аппарат запускается кнопкой пуск, она же регулирует силу тока,
  • включать инвертор нужно только один раз и до полного выполнения всей работы, постоянное включение-отключение устройства приводит к быстрой поломке регулятора.

3. Работа с инвертором:

  • выбрать режим, обычная или аргонная сварка,
  • установить и закрепить соответствующий электрод,
  • установить заземление,
  • опробовать дугу,
  • сделать шов,
  • дать шву остыть,
  • сбить окалину.

Средний сварочный ток - это 115-125 А, в таком режиме инвертор Fubag IN 160 работает 10-12 минут. После этого устройство в обязательном порядке должно остыть. Летом это не менее 15 минут, зимой 5-7 минут. Аппарат должен остывать природно, никакие вентиляторы, кондиционеры и еще более экстравагантные средства использовать нельзя.

strport.ru

Сварочный инвертор Fubag IN 160 — обзор

Существуют бюджетные линии аппаратов для сварки. К таким устройствам относится сварочный инвертор Fubag IN 160. Он имеет ограничения по бесперебойности в работе, если сравнивать с более дорогими аналогами и отличается узкой спецификацией токов. Поэтому нужно четко разграничить все за и против, чтобы скромность агрегата не сказалась на качестве проводимых работ.

Fubag имеет небольшой вес и не слишком громоздкие габариты. Это и было основными задачами, которые преследовали немецкие конструкторы при его производстве. В результате получился надёжный инвертор, который успешно справляется со сваркой несложных конструкций.

Особенности

Fubag IN 160 — это бюджетный однофазный инвертор. Поэтому он предназначен для работы с низкоуглеродным видом металлов и с чугуном. Хотя в его техническом паспорте указано, что аппарат справится с оцинковкой и легированной сталью. Но на практике, при тестировании агрегата, оказалось что шов, совсем не отвечает заявленному качеству.


Когда немецкие инженеры проектировали Фубаг, их целью было достичь небольшого веса сварочного аппарата и уменьшить его габариты. И у них это вышло. Из всего модельного ряда этой марки, модель IN 160, получилась самой миниатюрной. Также компания смогла предоставить своим клиентам максимально не дорогое устройство, но с наличием достаточно большого количества функций и возможностей.

Фубаг отлично справляется со стандартными соединениями, а также в нем предусмотрена возможность производить аргонодуговую сварку. Он включает в себя функцию «Hot Start», которая избавит сварщика от проблем с появлением дуги. Ещё оборудование оснащено функцией «Anti Stick», она обеспечит работу электрода без проблем с прилипанием его к металлу.

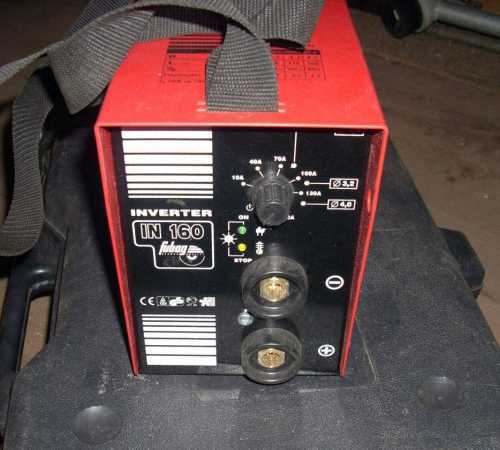

Для удобства работы с устройством, на панели был установлен специальный дисплей, он будет показывать силу тока. Также он имеет предупредительные индикаторы, которые реагируют на различные отклонения в работе инверторного аппарата. В комплектацию включен специальный аксессуар в виде защитной маски. Её оборудовали жидкокристаллическим экраном, он находится под электронным управлением. Стекло маски затемняется только тогда, когда возникает сварочная дуга. Это инновационное нововведение позволяет постоянно держать маску на голове, а не снимать и одевать её в процессе сварки или её отсутствии. Всё электрическое оснащение питается от солнечных батарей.

Технические характеристики Fubag IN 160

Перед покупкой инвертора, очень важно понимать какими техническими характеристиками он обладает, рассмотрим конкретнее:

  • размер аппарата — 42х17х37 см;
  • сила тока — 160 А;
  • время бесперебойной работы 6 минут;
  • диаметр электродов — до 4 мм;
  • система защиты — IP 21;
  • вес агрегата — 4,2 кг;
  • холостой ход — 75 В;
  • напряжение для работы — 220 В.


Возможно, сварщик-новичок (особенно тот, кто только собирается приобрести свой первый инвертор) не до конца понимает, что означает защита IP 21. IP — это единый мировой стандарт, который должен придерживаться всеми сварочниками. А цифра означает степень защиты от механического повреждения и попадания влаги внутрь устройства. Защита данной модели не является совершенной, так как задачей производителя была экономия. Но этот класс означает, что детали инвертора находятся под защитой от предметов, диаметр которых равен 12 мм и более. А единица в номере предполагает то, что аппарат застрахован от нескольких вертикальных капель, это значит, что лучше не подвергать его испытаниям, и работать в изолированном от попадания воды месте.

Инструкция по применению

В комплектацию инвертора включено:

  1. Держатель;
  2. Питающий кабель;
  3. Корпус аппарата;
  4. Ремень для переноски на плече;
  5. Маска;
  6. Чемодан для транспортировки;
  7. Заземляющий кабель.

В качестве недостатка, сразу можно отметить слишком короткие кабели (как один, так и другой). Поэтому обычно сварщики либо удлиняют их, либо меняют на другие. Также есть ещё один минус, в виде отсутствия предохранителя. Для решения этой проблемы, стоит использовать удлинитель, который способен отключаться автоматически. Показатель для УЗО (защитное отключение), лучше ставить в пределах 25 А. Это поможет избежать выгорания катушек инвертора в случае скачка в сети или перегрева инвертора.

Как правильно запустить инвертор?

Для начала нужно собрать аппарат, затем подключить кабель питания к сети. Сам инвертор запускается кнопкой «пуск». Постоянно включать и отключать устройство не стоит. Включить нужно только один раз, провести необходимые работы, и только тогда выключить, иначе в скором времени регулятор будет сломан.


При работе с инвертором стоит придерживаться определённого алгоритма действий:

  • выбрать режим сварки, аргонный или стандартный;
  • прикрепить электрод;
  • установить заземление;
  • проверить дугу;
  • произвести соединение;
  • дать шву остыть;
  • убрать окалину.

При среднем сварочном токе 120-125 А, инвертор Fubag будет работать около 10-ти минут. После чего, он обязательно должен остыть. При летней погоде ему нужно дать не менее 20-ти минут, а зимой будет достаточно и 8. Не стоит помогать ему остывать какими-либо вентиляторами, он должен сделать это самостоятельно.

Заключение

Инвертор IN 160 это, безусловно, достойный представитель своего класса. Он имеет достаточное количество функций и возможностей, которые позволяют проделать работу на довольно высоком для скромной сварки уровне. Но он имеет свои недостатки, как и любой аппарат. Поэтому стоит тщательно взвесить все за и против, и только потом сделать свой выбор.

electrod.biz

Fubag IN 160 и Fubag IN 163 – бытовые инверторы

Модели инверторов Fubag IN 160 и Fubag IN 163 относятся к бытовым сварочным аппаратам, адаптированным к отечественным условиям применения. Простота эксплуатации, по принципу «включил-работаешь», дает возможность использования приборов людьми без какого-либо опыта сварочных работ.



Структура электронных компонентов основана на применении транзисторов, выполненных по технологии IGBT, и обеспечивает компактное размещение содержимого внутри корпуса, облегчая охлаждение и сервисное обслуживание. Количество комплектующих в несколько раз меньше, чем у классических инверторов, реализующих технологию MOSFIT, что приводит к большей надежности конструкции.

Технические параметры аппаратов Fubag  IN 160 -163

Они практически идентичны, за исключением нескольких ключевых значений:

  • сварочный ток регулируется в диапазоне от 10 до 160 А. При максимальном токе ПН (продолжительность нагружения) для модели 160 составляет — 35 %, а для модели 163 – 14 % (40 °С). При комнатной температуре нагружать аппараты можно на 15-20 % больше, хотя этого будет достаточно лишь для небольших работ. Для профессионального применения возможностей приборов не хватает, поэтому они могут выполнять только функцию запасных, при выходе из строя основного инвертора;
  • допустимое рабочее напряжение – 220 ± 10 % В (198-242 В). Небольшой диапазон достаточен для применения в городских условиях, где перепады в электрической сети невелики и не имеют систематического характера. Использование аппарата на даче или в сельской местности может быть затруднено, поскольку там напряжение нередко опускается ниже порогового значения;
  • масса составляет 4,1-4,2 кг при габаритах 420 × 170 × 370 мм. Аппараты производят впечатление очень компактного устройства, которое легко переносить и применять с ремнем через плечо. Данное свойство очень полезно при сварке длинных металлических конструкций, таких как трубы или заборы;
  • потребляемая мощность составляет около 3,6 кВт. Даже слабые сети, к которым можно подключать данные инверторы, не будут сильно перегружаться.

Используемые удлинители должны обладать большим сечением проводов или быть многожильными, чтобы сварочный процесс проводился в полную мощность. Оптимальным диаметром сечения проводников для удлинителя будет 3×1,5 мм медных проводов – это поможет избежать потери мощности и перегрева. Для устойчивой автономной работы необходимо использовать генераторы с мощностью не менее 6 кВт;

Стоимость инверторов Fubag IN 160-163

Диапазон цен на инверторы составляет 220-290 $. Модель 163 стоит дешевле модели 160 на 15-20 $. Визуальное отличие между аппаратами заключается лишь в несколько различном дизайне, хотя функциональность совершенно одинакова.

Электронные платы для серии 163 более совершенны, чем для 160, хотя это заметно лишь на большом количестве аппаратов. Различия в значениях ПН существенны только при работе с длительным циклом или в жаркое летнее время.

Плюсы данных инверторов в высокой функциональности

Смотрите видеообзоры инверторов Fubag IN 163 и Fubag IN 160



Компактность и мобильность аппаратов заметна сразу – они выглядят как небольшие игрушечные модели.

Кроме функционального удобства данные аппараты обладают рядом общих для инверторов функций, облегчающих использование:

  • горячий старт (HOT-START) – увеличение сварочного тока в момент касания электродом поверхности, что облегчает возникновение дуги;
  • форсаж дуги (ARC FORCE) – повышение сварочного тока, позволяющее поддерживать горение дуги и препятствовать ее залипанию;
  • антизалипание (ANTI-STICKING) – быстрое уменьшение тока сварки при залипании электрода. Это дает возможность легко оторвать прилипший электрод, пока он окончательно не пристал к поверхности.

Существенным плюсом аппаратов является возможность аргонодуговой сварки (TIG), позволяющей эффективно работать с тонкими поверхностями и сплавами из цветных металлов. Использование данного режима требует дополнительных затрат на газобаллонное оборудование, однако оправдывает себя в деликатной работе.

Режим TIG оптимален для ремонта автомобилей (подваривание глушителей, прогоревших частей кузова) и сварки тонких (менее 1 мм) листов. Несмотря на небольшое значение ПН, точечная сварка ответственных элементов конструкции так же эффективна, как и выполненная более дорогим инвертором.

Защита от перегрева отключает аппарат, если измеренная температура внутри корпуса превышает критическое значение, поэтому сварщику не требуется жестко контролировать продолжительность своей работы. Повторное включение возможно уже через 2-5 минут, исключая простой из-за вынужденного отключения. Индикаторная панель показывает состояние приборов на интуитивно понятном уровне, используя индикаторные сигналы.

Недостатки приборов и как избежать подделки

Для работы аппараты всегда приходится носить с собой, так как силовые кабели, входящие в комплект, имеют небольшую длину (всего 2 м). Это общая проблема для большинства инверторов, с которой сталкиваются непосредственно при работе. Во влажную погоду вопрос решается постоянным ношением прибора на плечевом ремне или использованием передвижной подставки.

Данные инверторы позиционируются как европейские – обычно немецкого или французского производства. Более ответственные магазины заявляют, что в Европе производится только сборка приборов, что тоже довольно сомнительно. Само же производство находится в Китае. Это легко определить, заглянув под крышку и посмотрев на маркировку электрических плат.

Европейский бренд данных аппаратов настоящий, поэтому при покупке должен заполняться гарантийный талон международного образца. Очень часто магазины выдают собственный талон, который оказывается недействительным в авторизированных сервисных центрах и подходит только для собственной мастерской магазина. Такая ситуация является главным критерием обнаружения подделки, имеющей все визуальные признаки настоящего аппарата. Еще одним признаком является низкая стоимость. Если таковая находится ниже 200 $, то это должно сразу насторожить.

Вынужденный ремонт обычно осуществляется в гарантийный срок, поскольку стоимость комплектующих находится на уровне нового прибора. Наиболее часто выходят из строя электронные компоненты. Выходом из данной ситуации является правильное техническое обслуживание, позволяющее предупредить многие неисправности.

Советы по продлению срока службы приборов

Данная серия сварочных инверторов отличается большой долей негативных отзывов, связанных с преждевременным выходом аппаратов из строя. При детальном рассмотрении оказывается, что почти все случаи поломок связаны с неправильной или небрежной эксплуатацией аппарата. Рассмотрим детальнее, как избежать преждевременного похода в сервис-центр.

  1. После окончания работы аппарату необходимо дать остыть 5-10 минут во включенном состоянии. За это время работающие вентиляторы охладят нагретые электрические блоки. Естественное охлаждение последних в выключенном состоянии может привести к перегреву внутреннего пространства корпуса и электронных схем.
  2. Удаляйте пыль из прибора путем продувки сжатым воздухом. Обилие пыли приводит к нарушению теплообмена и перегреву аппарата. При редких сварочных работах продувку следует проводить 1-2 раза в год, при частом использовании – каждые 2-3 месяца.
  3. Не ставьте инвертор на пыльный пол или влажную землю. Влага и пыль – это факторы, существенно ухудшающие работоспособность. Чтобы уменьшить их влияние, аппарат можно поставить на табуретку, пару кирпичей, повесить на стену дома или ветку дерева, используя наплечный ремень.
  4. Хранить оборудование следует в пластиковом кейсе, который поставляется в комплекте, и сухом отапливаемом помещении. Резкие перепады температур приводят к повышенной хрупкости пластиковых элементов конструкции и образованию влаги, негативно влияющей на электронику.

Резюме

Анализируя приведенную информацию, можно сделать вывод, что данные инверторы относятся к бытовым сварочным аппаратам, функциональности которых достаточно для большинства работ. Незначительные технические отличия между Fubag IN 160 и Fubag IN 163 компенсируются разницей в цене.

Профессиональное применение приборов ограничено значением сварочного тока и невысоким значением ПН, хотя может использоваться в ремонтных мастерских в режиме аргонодуговой сварки. Продлить срок службы аппаратов можно соблюдением основных советов по эксплуатации. Аппараты соответствуют своей цене, ниже которой находятся только поддельные или бракованные образцы.

invertor.ksio.ru

Ремонт сварочного инвертора FUBAG IN160 [1] - Статьи о ремонте

Замена микросхемы NCP1055B.


Блок импульсного питания в сварочных инверторах Fubag IN160 построен с использованием микросхемы NCP1055B в корпусе SOT-223 и маркировкой N55B. Вот такой Fubag, собранный на плате pcb 63961, и попал в ремонт - не включается.

Микросхема NCP1055B именно в корпусе SOT-223 весьма ненадежна и частенько выходит из строя.

В основном аппараты с дефектными микросхемами никак не реагируют на попытки включения, но бывали нечастые случаи когда инвертор Fubag IN160 отключался с прогревом, через несколько секунд включался, затем опять отключался, так и щелкал. В этом случае получилось проверить микросхему включив аппарат и во время щелкания аккуратно прислонив к ней ватку смоченную спиртом, щелканье сразу прекращалось и инвертор нормально работал пока не высыхал спирт.

Иногда после вскрытия аппарата и внешнего осмотра такие дефекты микросхемы NCP1055B видны, можно сказать, невооруженным глазом.



Часто микросхема выходит из строя, сама по себе, не затрагивая жизненно важные окружающие элементы. Какие то у нее личные проблемы с герметичностью корпуса. В таких случаях достаточно заменить только микросхему. Этот вариант и рассмотрим.

Прежде всего очистим место от убитой микросхемы.



Следующим шагом посмотрим даташит на микросхему NCP1055B. По даташиту видим, что выпускается она в двух вариантах - в корпусе SOT-223 и DIP-8.

Ставить опять в корпусе SOT-223 не имеет смысла, поскольку ненадежные они. Лучше как то исхитриться... и получить перо ЖАР-ПТИЦЫ... нет установить микросхему в DIP-8.

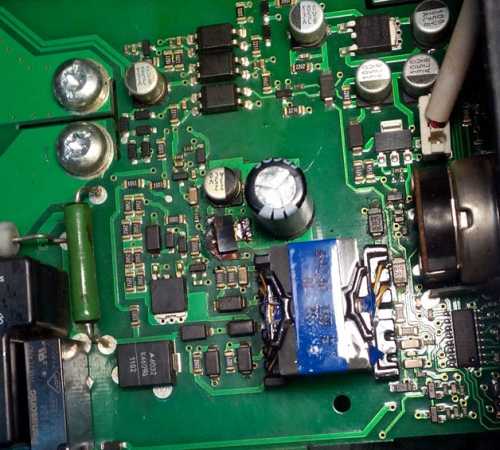

Сравнив по даташиту выводы этой микросхемы изгибаем их вот таким образом.



Рабочая частота высокая, поэтому чем короче выводы тем лучше. И получившегося жука устанавливаем вместо старой микросхемы.

Если все сделано правильно и окружающие компоненты целы, в чем лучше убедиться заранее воспользовавшись схемой и проверив их, то аппарат включается сразу и прекрасно работает.

На форумах можно найти варианты замены NCP1055B на TNY268 с небольшой переделкой схемы.



remont22
Написал 02 Апрель 2011 - 01:57
ШИМ NCP1055P100.
Из другого форума.
Починил еще одного дохляка, с "усовершенствованным" дежурным питальником на NCP1055 которая постоянно взрывается.
В общем это г...изделие можно поменять на TNY268 в корпусе ДИП-8. На маленькую макетку ее запаял, и короткими проводниками подключил в схему. Как это сделать,- ясно из сопоставления документации на эти 2е микрухи. Кандер байпаса(10мк) меняем на 0,1мк.
Источник.

А еще можно посмотреть здесь и здесь

Даташит на TNY268PN

Какой вариант выбрать, на ваше усмотрение.

Скачать схему сварочного инвертора Fubag IN 160 pcb 63961.

Внимание!
Будьте аккуратны выполняя ремонт сварочного инвертора своими руками, ответственность ложится на вас.

Ремонт сварочных инверторов Fubag и других производителей.


Ваш опыт и знания о том как работает этот сварочный инвертор, а также отзывы оставленные вами помогут другим сделать выбор.

invertor48.ru

Инвертор Fubag 160 - цена и отзывы сварщиков

Отзывы сварщиков о сварочном аппарате

Сварочный аппарат FUBAG  160 представляет собой устройство компактных размеров для сварки покрытым электродом изделий из стали.

Первые впечатления от аппарата следующие.

1 Аппарат якобы производится в Германии – чушь полная. Если бы он там производился, то стоил бы минимум в 3 раза дороже! Но оставим этот невинный обман с целью привлечения внимания доверчивого и не искушенного покупателя. Бренд скорее всего действительно зарегистрирован где-нибудь в Германии, ну а с производством здесь все прозаично – Китай. Ну и что тут такого? Ведущие мировые производители переносят свои производства в Поднебесную. Все бы хорошо, если бы и качество всегда оставалось на уровне ведущих производителей. Является ли FUBAG ведущим мировым производителем? Трудно сказать. Название вроде бы смахивает на немецкое, еще есть несколько профессионально снятых рекламных роликов в интернете. Этого достаточно чтобы поверить в качество данной продукции? Каждый решает для себя сам.





2. Качество может быть и не главным критерием выбора, когда на продукцию стоит низкая цена. Поэтому и приобретают этот сварочник чуть ли не в массовом порядке, главным образом, с вопросом: а хватит ли мне его, чтобы сварить забор от начало до конца вокруг моего дома? Следует ответить, что здесь дело не столько в протяженности забора, а в том, какую толщину стали будете варить, какого диаметра электроды будете использовать, на каких токах будете работать? Продолжительной работы на максимальном токе инвертор точно не выдержит (но это частный случай), в остальных случаях, для сварки «тройкой» на токе 80-100 А с перерывами на обдумывание и «отчикраживание» профильной трубы болгаркой, на сварку длинного забора fubag ir 160 хватит с запасом. Бывают, конечно, случаи, когда он умирает даже на холостом ходу. Но на этот случай есть небольшое успокоительно средство: бесплатный гарантийный сервис.

3. Теперь по характеристикам. Многие наслышаны про классику сварочного обмана, когда производители завышают сварочные характеристики. Здесь ir 160 более-менее на высоте. Напряжение холостого хода более –менее соответствует действительности (60В)- по показаниям простого мультиметра. Максимальный сварочный ток тоже на уровне (около 150А). Например, у главной конкурирующей фирмы Ресанта с этим совсем плохо. Максимальный сварочный ток у них завышен на 30% и чем больше ампераж у аппарата, тем выше этот процент. То же обстоит с показателями ПВ инверторов, они в большинстве случаев завышены в два раза! (читайте про «Реальные характеристики сварочных инверторов Ресанта»). Все это, правда, никак не сказывается на условиях сварки и качестве сварных швов  нашего забора, о котором были размышления выше.

Почему так происходит? Почему завышают характеристики неправедные манагеры? Все основано на странной привычке (особенностях психологии) нашего народа, которая заключается в том, что нужно купить всегда с запасом, помощнее, а вдруг в будущем пригодится, подвернется какая-то масштабная работа! В реальности эта психология оборачивается банально пустой тратой денег.

А правда заключается в том, что в большинстве случаев возможности бюджетных версий инверторов ( в том числе Фубага), действительно, крайне ограничены, но и этих ограниченных возможностей для бытовой сварки в 90% случаях «за глаза «хватает для проведения бытовых работ.

4.  Инвертор Fubag – прогрессивный сварочник, построенный на базе IGBT, которые работают более эффективно, чем MOSFET и позволяют увеличить мощность устройства при сохранении его геометрических и физических свойств или даже при их уменьшении. Вот почему аппарат весит так мало, всего 3, 8 кг. По сравнению с огромными трансформаторами, которыми сварщики раньше работали повсеместно, Fubag напоминает игрушку, но по характеристикам ничем им не уступает, даже превосходит.

Если бы еще у инверторной техники было с выносливостью так хорошо, как у трансформаторов – цены бы им не было! Но пока что это не так.

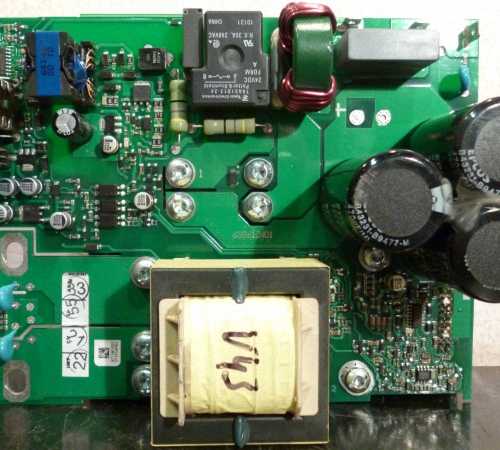

Внутри инвертор состоит из одной платы (одноплатник). Все аккуратной собрано и спаяно, плата покрыта лаком – хорошая защита от конденсата. На плате находится входной выпрямитель, 4 конденсатора, ШИМ –контроллер. Силовые элементы находятся на радиаторах, воздух с вентилятора постоянно обдувает ключи, а вот диоды расположены на радиаторе меньшего размера и обдуваются не так хорошо, ка бы хотелось. Из за этого показатель ПВ несколько снижен.

На плате хорошо читается надпись СARiARC 200. Вот и выяснилась настоящая родословная немца Фубаг, о  которой мы размышляли в самом начале! СARiARC 200 производится на крупном китайском заводе HUGONG welders (читайте подробно в статьях «Cделано в Китае. Стоит ли покупать китайский сварочный инвертор?» и «Какой инвертор лучше купить?».

Есть опыт? ПОДЕЛИТЕСЬ на вкладке «Отзывы», или задайте вопрос — получите ответ от опытных сварщиков.

svarka-master.ru

Схема inverter in 160 fubag

Сегодня в магазинах представлен широкий ассортимент инверторных сварочных аппаратов. Одним из наиболее популярных является схема inverter in 160 fubag.

Данное устройство представляет собой однофазный сварочный инвертер, приспособленный к переноске и вентиляции.

Представленный аппарат производит сварку при помощи электродов и постоянного тока.

Посредством данного сварочного аппарата можно сваривать все виды электродов от рутиловых до электродов из нержавеющей стали.

Что касается необходимого для работы инструмента напряжения, то оно составляет 220 вольт.

Для того, чтобы аппарат мог выполнять свои непосредственные функции, его необходимо подключить к розетке 16, 20 или 25 А с напряжением в 220 вольт.

Затем следует присоединить зажим массы и электродержатель к инвертору, руководствуясь сведениями о полярности, которая соответствует применяемому виду электрода.

Устройство включится в тот момент, когда потенциометр будет установлен на необходимый ток.

Схема —  inverter in 160 fubag может работать в двух режимах – ММА и TIG. Применяя первый режим, не забывайте следовать существующим правилам сварки.

Кроме того, не выключайте устройство сразу по прекращении сварки, оставьте его включенным с целью дать ему достаточно охладиться.

Когда загорится индикатор желтого цвета, это означает, что сработала термическая защита. Учитывайте, что период охлаждения инструмента составляет около 5 минут.

Используя режим TIG, необходимо подсоединить зажим кабеля массы к гнезду, имеющему положительную полярность, и вставить вентильную горелку в гнездо, имеющее отрицательную полярность.

Затем следует присоединить отходящий от баллона газовый шланг к инструменту и установить необходимое давление. После этого, приступайте к регулировке желаемой интенсивности при помощи потенциометра.

Помните, что в процессе эксплуатации сварочного аппарата схема inverter in 160 fubag смотреть на работу нельзя. Необходимо соблюдать определенные правила безопасности.

Во время использования инструмента обязательно надевайте защитную одежду, маску или очки и другие средства защиты во избежание нанесения вреда коже и глазам.

Кроме того, ни в коем случае не контактируйте с открытыми кабелями инвентора, проводящими ток, а также с электродержателем и поверхностью, которая подлежит сварке.

Более того, не допускайте контактов с водой во время использования инструмента, а также дыма и газа, возникающих в процессе сварки, так как они способны нанести вред вашему здоровью.

Помимо всего прочего, позаботьтесь не только о своей безопасности, но и о безопасности окружающих вас людей, поэтому проконтролируйте, чтобы на рабочей площадке не было других людей.

Это основные правила безопасности. Более подробно ознакомиться со всеми существующими нормами вы сможете, внимательно изучив инструкцию к данному сварочному аппарату.

 А так же как смотрите про апарат

Подобрано для вас:

stroysvoy-dom.ru

Fubag IN 163 – инвертор для сварки различных материалов + Видео

Инвертор Fubag IN 163 по своим техническим характеристикам отвечает большинству запросов специалистов, занимающихся разными по степени тяжести ремонтными, монтажными и строительными работами.

1 Немного информации о компании Fubag GmbH

Данный бренд хорошо известен профессиональным сварщикам Европы. Сварочное оборудование этой компании на протяжении последних 40 лет весьма активно продается в разных европейских странах. В последние годы о надежных и функциональных инверторах для сварки, а также о другой высококачественной технике Fubag узнали и граждане стран СНГ. Сварочники под описываемым немецким брендом очень быстро потеснили с рынка китайские агрегаты.

Если принять во внимание безупречное качество сварочных аппаратов, производимых на заводах в Швейцарии и Германии, ничего удивительного в этом факте нет. Техника для ручной сварки Fubag разрабатывается в собственном инженерном центре предприятия, который находится в Баварии. На счету этого центра огромное число ноу-хау и запатентованных открытий. Многие из инноваций компании стали настоящим прорывом в вопросах профессиональной сварки. Fubag имеет партнерские соглашения с самыми известными мировыми производителями комплектующих и различных технических агрегатов. Среди них следующие фирмы – Daishin, Syncro, Honda, GHH-Rand, Mitsubishi, Subaru.

Отдельно отметим, что вся техника Fubag изготавливается на 19 заводах, расположенных на территории Европы, в соответствии с ISO-стандартами. Каждый сварочный аппарат, поставляемый за рубеж под рассматриваемым брендом, тщательно проверяется на качество и безотказность в работе. Причем такой контроль осуществляется по многоуровневой системе.

2 Сварочный аппарат модели IN 163 – достоинства

Fubag IN 163 стал продаваться на отечественном рынке несколько лет назад. Сварочник пришел на замену известному многим агрегату 160-ой модели. От своего предшественника он отличается большей надежностью функционирования всех узлов и механизмов, а также более мощными техническими параметрами. Его рекомендуют для использования на профессиональном уровне для сварки конструкций из чугуна, низколегированных и нержавеющих сталей, сплавов с небольшим содержанием углерода.

Инвертор оснащается современной электронной платой последнего поколения. Каждый из ее элементов тщательно проверен на долговечность и безотказность при эксплуатации. Благодаря новой плате при использовании аппарата практически не отмечается разбрызгивание свариваемого металла, а сварочная дуга имеет хорошую эластичность.

Отличительные свойства инвертора:

  • наличие систем термозащиты, предохранения от высокого и низкого напряжения, токовых перегрузок;
  • сварочник допускается подключать к 6-киловаттным электрическим станциям;
  • малое потребление электроэнергии;
  • стабильная дуга;
  • компактность и легкость оборудования (размеры – 42х17х37 сантиметров, вес – чуть больше 4 килограмм).

Fubag IN 163 для сварки на постоянном токе использует любые виды электродов (базовые, рутиловые, из "нержавейки" и пр.) сечением не более 4 миллиметров. Компактность агрегата позволяет переносить его на место выполнения работ. На российский рынок поставляются аппараты, которые оптимально подходят для использования в отечественных эксплуатационных (высокий риск скачков напряжения и отключения электричества) и климатических (пониженные температуры воздуха) условиях.

Электронная плата сварочника быстро реагирует на появление высокого напряжения в сети и практически мгновенно запускает защитную систему. Данный сварочный аппарат гарантирует получение ровного шва даже тогда, когда работы производит не очень опытный сварщик. В этом деле неоценимую помощь ему оказывают функции HOT START, ANTI-STICK и ARC FORCE.

В описываемой модели инвертора, кроме того, имеется интегрированная система, которая надежно предохраняет вторичный источник питания от перенапряжения. Подобной функцией могут похвастаться немногие современные мобильные установки для сварки, реализуемые на российском рынке. Также отметим, что дизайн аппарата создан так, чтобы улучшать параметры теплоотвода и естественной вентиляции устройства. За счет этого инвертор можно применять по назначению без частых перерывов в работе.

3 Технические характеристики и краткое описание сварочника

Аппарат для сварки Fubag IN 163 работает от напряжения 220 вольт (допустимые отклонения – от -10 до +10 процентов) и имеет далее указанные техпараметры:

  • 75 В – напряжение холостого хода;
  • 4,2 кВА – потребляемая мощность;
  • 50/60 Гц – частота электросети;
  • IP21 – уровень защиты;
  • 60 % – длительность включения.

Сварочный ток агрегата варьируется от 10 ампер до 160, для нормальной работы инвертора необходимо устанавливать сетевой предохранитель не менее 16 ампер.

На лицевой стороне аппарата располагаются две клеммы. Одна служит для подсоединения электродержателя (она маркируется символом "-"), вторая – для подсоединения кабеля массы (маркировка "+"). Также на лицевой части находится два индикатора (желтый сигнализирует о включении/отключении термозащиты, зеленый – о нахождении аппарата в рабочем/нерабочем состоянии) и потенциометр, с помощью которого выполняется настройка величины тока для сварки.

Если потенциометр находится на отметке "0", аппарат работает на холостом ходу. Чтобы выставить требуемый сварочный ток, нужно перевести регулятор на соответствующую отметку (10–160 А). После выбора тока инвертор может сразу же выполнять сварку. Как видим, управление агрегатом является очень простым процессом.

Обратите внимание – розетка, к которой планируется подключать сварочный инвертор, обязательно обязана иметь заземление. Без выполнения данного условия применять установку категорически запрещается. После того, как весь объем сварочных работ выполнен, агрегат следует оставить во включенном состоянии (холостой ход) до полного остывания его корпуса (достаточно нескольких минут). Затем охлажденный аппарат можно отключать от сети.

Стандартный режим работы сварочника IN 163 – ММА (ручная дуговая сварка). При докупке дополнительного оборудования на нем разрешается производить TIG-сварку. Для этого в "плюсовое" гнездо вставляют кабель массы (точнее – его зажим), а в "минусовое" – шланг от газового баллона. Затем требуется отрегулировать давление газа и выбрать необходимый показатель интенсивности газовой сварки. Последняя операция выполняется при помощи потенциометра.

4 Рекомендации по эксплуатации, обслуживанию и ремонту инвертора Fubag

Рассматриваемый сварочный аппарат не предназначается для применения под дождем, а также на объектах, где есть высокая влажность. Также нельзя эксплуатировать сварочник рядом с потенциально взрывоопасными емкостями и материалами, предметами, которые склонны к легкому воспламенению. Запрещается работать с инвертором без спецодежды и защитных очков (лучше, если используется сварочная маска).

При работе следует избегать прямого контакта рук и тела человека со свариваемыми конструкциями, горелкой (при TIG-процессе) или электродержателем (сварка ММА), токоведущими открытыми кабелями. Перед каждым новым запуском установки нужно тщательно проверять прочность соединения всех кабелей и разъемов агрегата. Это позволит избежать короткого замыкания.

Агрегат нельзя использовать на вибрирующих поверхностях, при температуре воздуха выше +40 и ниже -10 °С. Вокруг инвертора должно иметься свободное полуметровое пространство. Раз в 12 месяцев агрегат нужно подвергать профессиональной очистке от пыли. А состояние сварочного кабеля при постоянном применении аппарата следует проверять ежемесячно. При первых признаках разрушения кабеля его меняют на новый.

Серьезные поломки инвертора ремонтируются специалистами в сервисных центрах. Пользователь может самостоятельно исправлять лишь некоторые неисправности. Например, если при касании рукой корпуса агрегата ощущается покалывание, следует проверить заземление и нормальное функционирование электрической розетки.

Иногда индикатор зеленого цвета на инверторе светится (то есть он включен), но аппарат не функционирует. Причина подобного явления обычно кроется в отсутствии плотного соединения электродержателя либо зажима массы. Если же во время эксплуатации сварочной установки она самостоятельно отключается, и при этом загорается лампа термозащиты, имеет место перегрев оборудования. Вам нужно просто подождать, пока техника не охладится естественным образом.

tutmet.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
