Армирование ленточного фундамента - правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Содержание материала

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

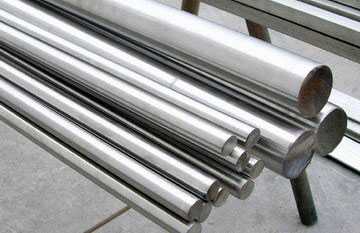

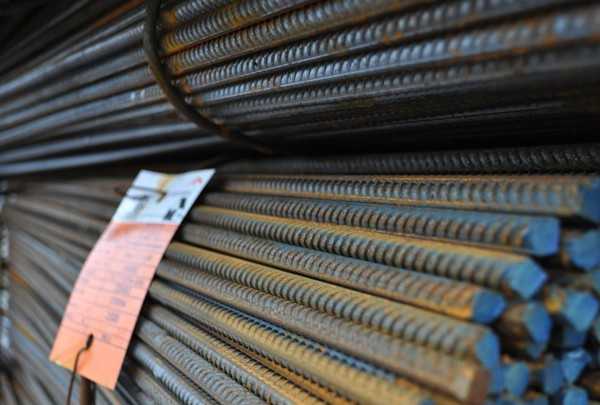

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Тип профиляКлассДиаметр, ммМарка стали
Гладкий профильА1 (А240)6-40Ст3кп, Ст3пс, Ст3сп
Периодический профильА2 (А300)10-40, 40-80Ст5сп, Ст5пс, 18Г2С
Периодический профильА3 (А400)6-40, 6-2235ГС, 35Г2С, 32Г2Рпс
Периодический профильА4 (А600)10-18 (6-8), 10-32 (36-40)80С, 20ХГ2Ц
Периодический профильА5 (А800)10-32 (6-8), (36-40)23Х2Г2Т
Периодический профильА6 (А1000)10-2222Х2Г2АЮ, 22Х2Г2Р

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

  • расчеты по появлению первичных трещин на поверхности ленточного фундамента;
  • расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
  • расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

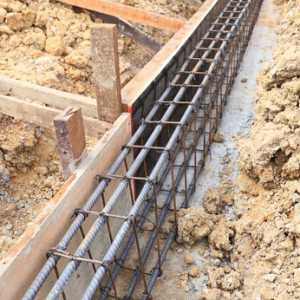

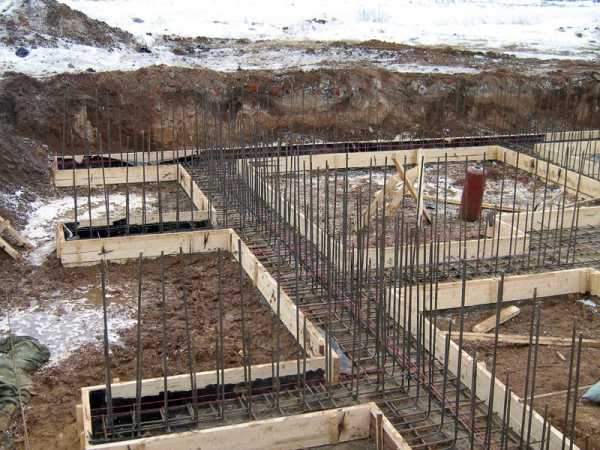

Арматурный каркас — фото

  1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
  2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
  3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

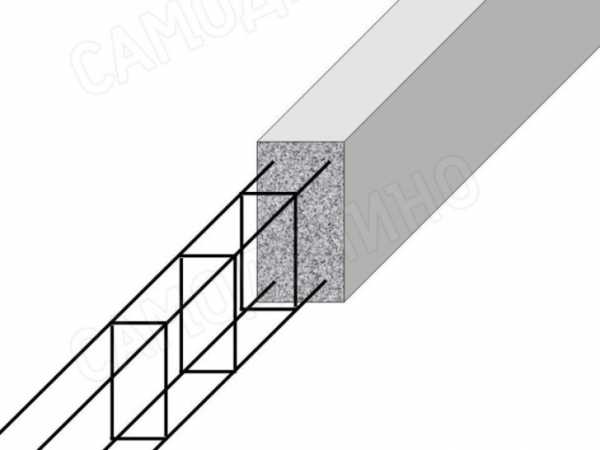

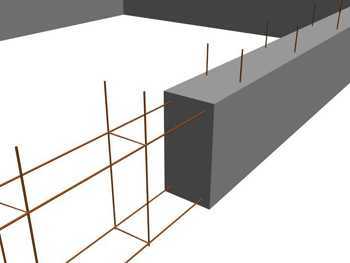

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

Арматурный каркас для ленточного фундамента

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП 3.03.01

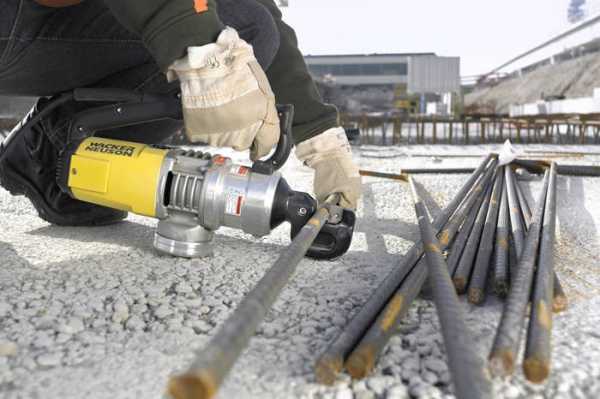

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Видео — Ручной станок для гибки арматуры, видеоинструкция

Видео — Как гнуть арматуру. Работа на самодельном станке

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.

Арматура периодического профиля Ø 10 мм

Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.

Количество арматуры вычисляют математически

Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.

 Число стержней
Диаметр, мм123456789
628,35785113141170198226254
850,3101151201251302352402453
1076,5157236314393471550628707
121132263394525656797929051018
14154308462616769923
1077
112311385
1620140260380410051206140716081810
18254,5509763101812721527178120362290
20314,2628942125615711885219925132828

Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.

Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.

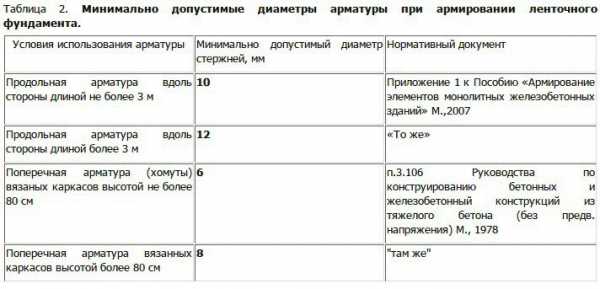

Допустимые диаметры арматуры

При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила армирования ленточного фундамента

Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.

Схемы вязки арматуры

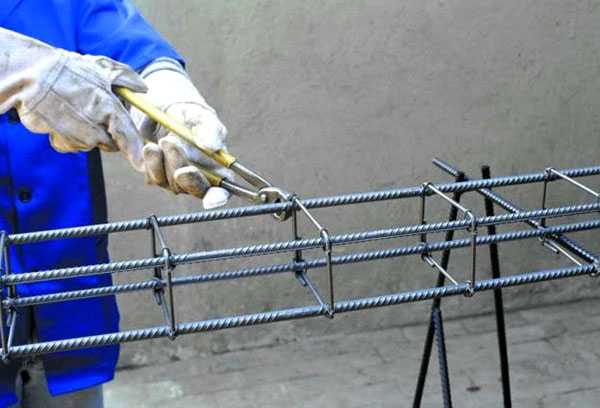

Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.

Вязка крючком арматуры

Вязка арматуры крючком

В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.

Дрель с крючком

Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.

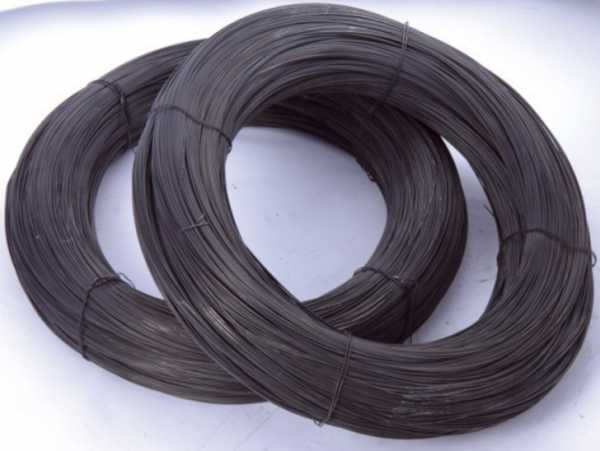

Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.

Проволока для вязки арматуры
Узел

Заводской крючок для вязания арматуры
Самодельный крючок для вязки арматуры

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

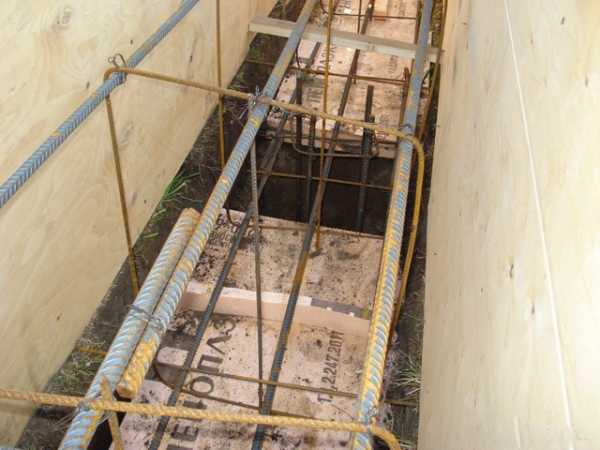

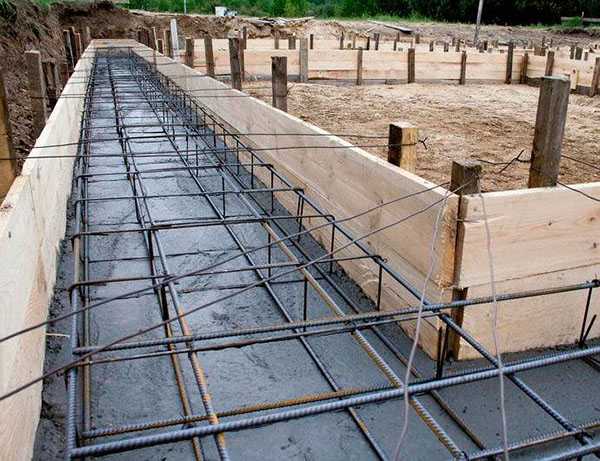

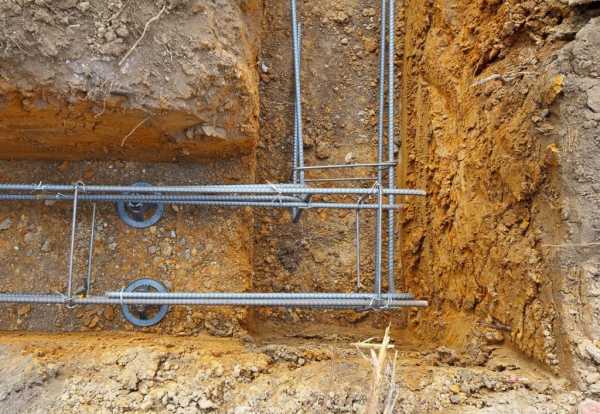

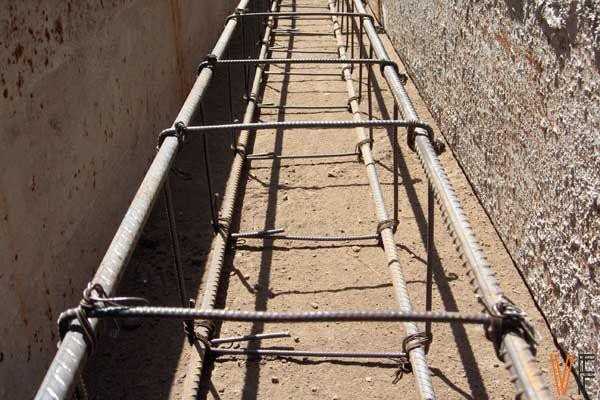

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

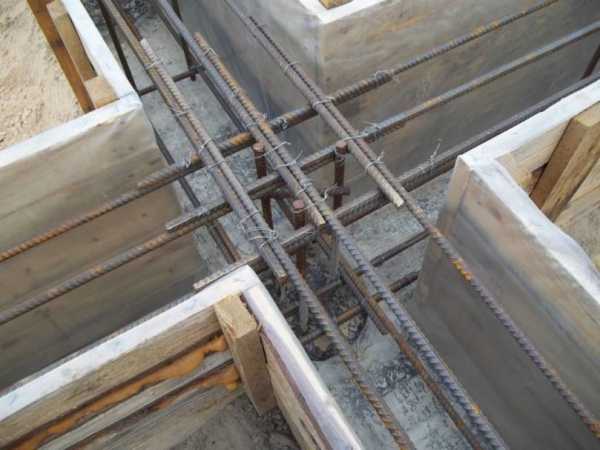

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.

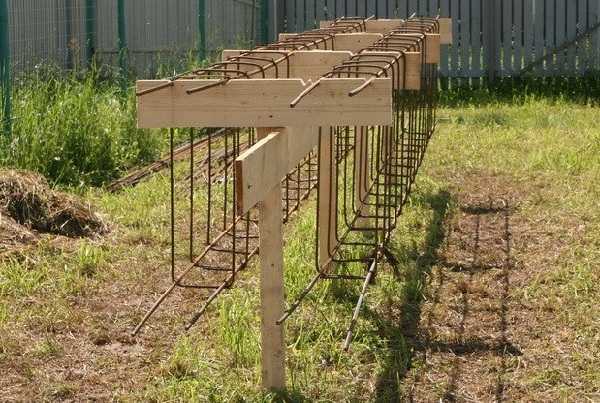

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

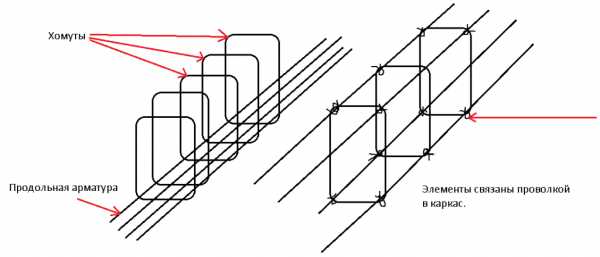

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Видео — Как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

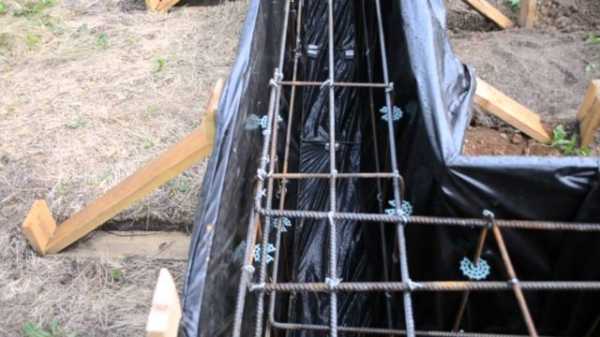

На фото — фиксатор для армокаркаса

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

Армировка фундамента

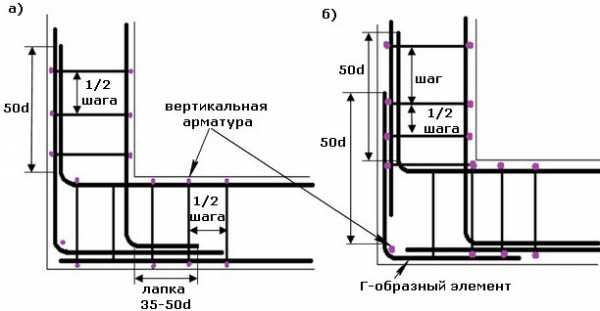

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.

Усиление углов арматурного каркаса
Схемы армирования

Сваривание арматуры для армирования

Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.

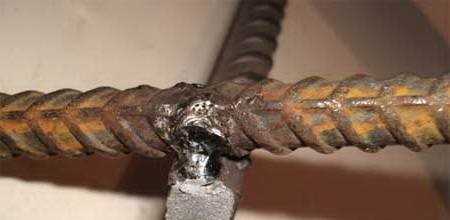

Сваривание арматуры для армирования

Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.

Сварка арматуры — фото

И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.

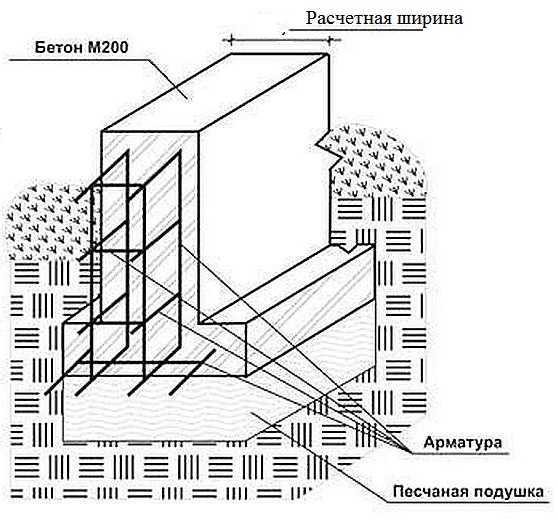

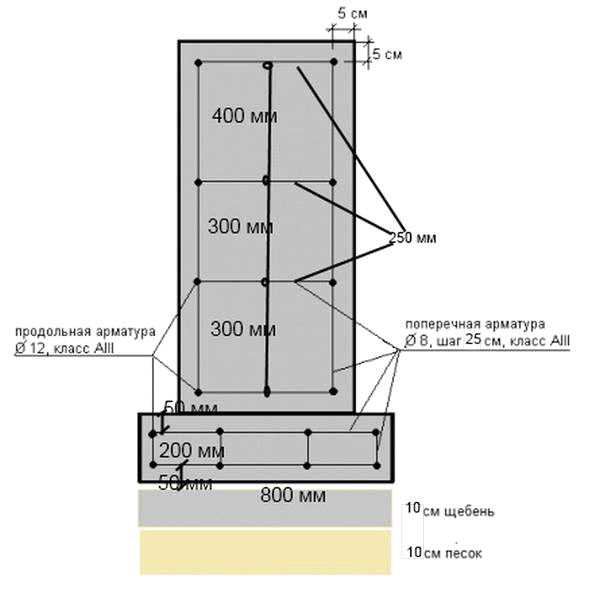

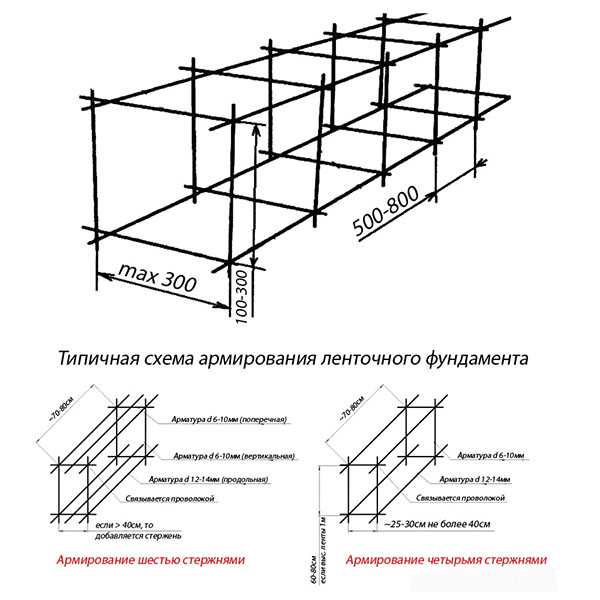

Схема армирования ленточного фундамента

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

Самодельный станок для гибки арматуры

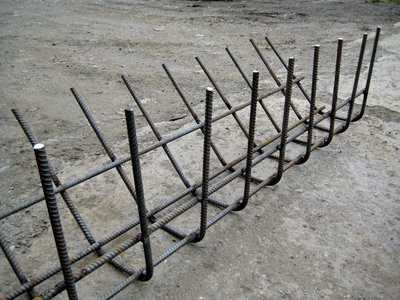

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.

По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.

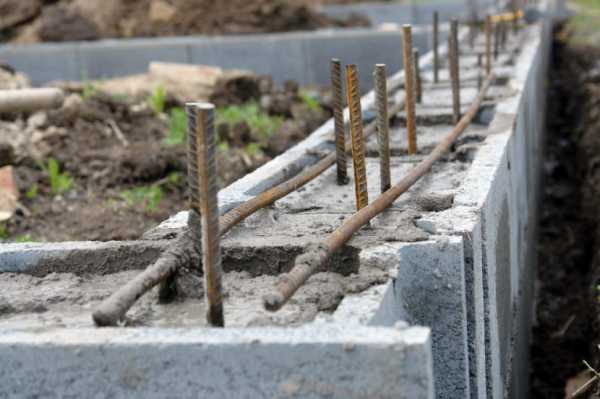

Армирование ленточного фундамента. Использована несъемная опалубка
Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

Видео — Армирование монолитных ленточных фундаментов неглубокого заложения

Видео — Армирование фундамента своими руками

banya-expert.com

Арматура для фундамента ленточного какая нужна: виды, марка и диаметр

Обустройство фундамента является важнейшим этапом при возведении любого объекта. От долговечности этой части строительной конструкции, в конечном итоге, зависит срок эксплуатации всего здания. Высокой прочностью и надежностью отличается ленточный фундамент, применяемый при возведении домов из тяжелых строительных материалов.

Ленточный фундамент представляет собой заглубленное в землю основание, располагающееся по периметру строения и принимающее на себя нагрузку несущих стен. Фундамент, выполненный из бетона, отличается высокой механической прочностью и хрупкостью одновременно, а также слабым сопротивлением нагрузкам при растяжении. Это обстоятельство вызывает необходимость его усиления.

Ленточный фундамент всегда укрепляют арматурой

С какой целью выполняется армирование

Полотно ленточного фундамента подвергается неравномерным нагрузкам в процессе эксплуатации. Это обуславливается неоднородностью плотности почвы и различиями в элементах строительной конструкции. Бетонное основание хорошо сопротивляется сжатию, а для увеличения стойкости к изгибам и растяжению нужно армирование.

Для этого вертикально и горизонтально расположенные прутья скрепляются с помощью проволоки и собираются в каркас, придающий бетонному изделию монолитную жесткость. Его прочность и долговечность зависит не только от сорта используемого бетона, но, в значительной степени, от надежности арматурного каркаса.

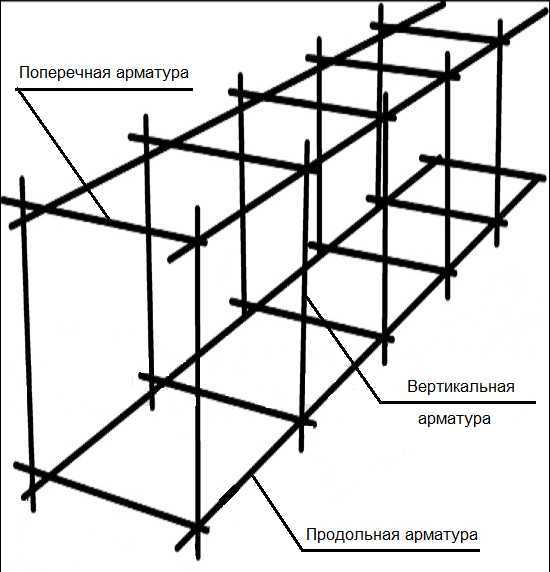

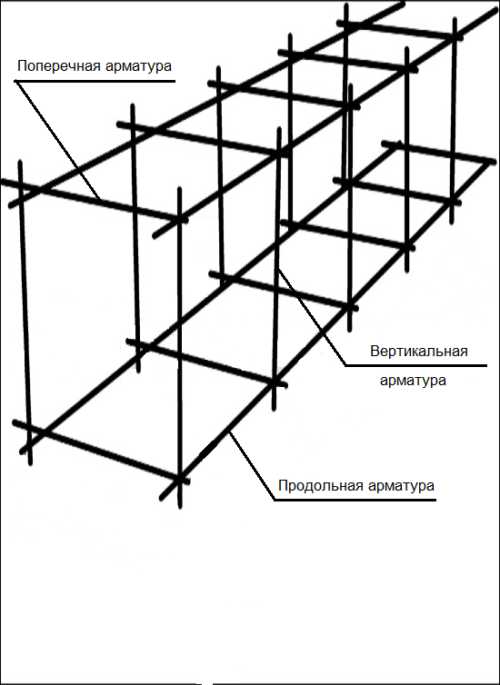

Схема размещения арматуры в ленточном фундаменте

Выбираем тип арматуры

Главным критерием выбора арматуры является сопротивление изгибу материала, из которого она изготовлена. Наибольшее распространение получили изделия из металла, состоящие из высокопрочной легированной стали.

Стальные прутки, превышающие по прочности бетон в несколько раз, можно не только связывать проволокой, но и скреплять при помощи сваривания.

Это увеличивает жесткость металлического каркаса. Для улучшения сцепления с бетонным основанием нужна профилированная поверхность прута. У металлической арматуры имеются следующие преимущества:
  • проверенная временем надежность;
  • способность переносить большие эксплуатационные нагрузки;
  • возможность прогрева бетона через каркас, который проводит электрический ток;
  • места сопряжения прутьев не теряют прочности при соединении их сваркой.

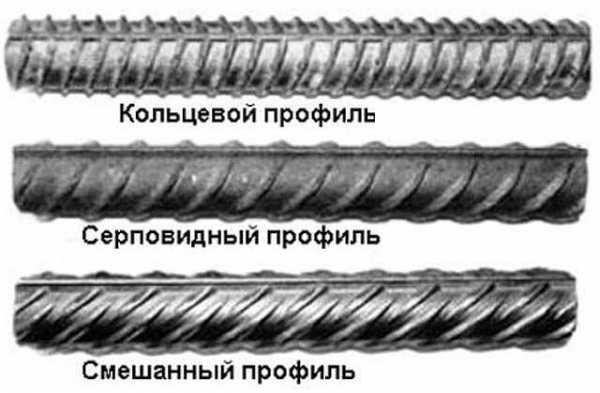

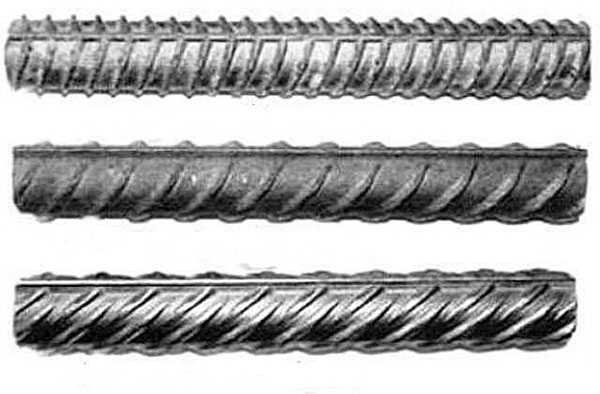

Виды профиля стальной арматуры

К недостаткам стальной арматуры относятся ее большой вес и подверженность процессам коррозии. На современном строительном рынке недавно появилась арматура, изготовленная из стекловолокна. Возникает законный вопрос: какая арматура лучше?

Практический опыт использования варианта из пластика — недостаточный, поэтому судить о надежности этих изделий в долгосрочной перспективе пока сложно.

Пластиковый материал обладает следующими достоинствами:
  • небольшим весом;
  • устойчивостью к воздействию низких температур;
  • невосприимчивостью к коррозии;
  • не образует радиопомех;
  • не обладает теплопроводностью;
  • имеет хорошую упругость.
Композитная арматура различного диаметра

К недостаткам пластиковой арматуры относятся невозможность ее сгибания и соединения сваркой. К тому же материал удлиняется при растяжении. По этой причине, по мнению профессиональных строителей, ее лучше использовать только при возведении фундаментов, на которые оказывается небольшая нагрузка.

Проще говоря: какая постройка, такая и нужна арматура. Более подробно о сравнительных характеристиках обоих вариантов читайте в статье «Какая лучше арматура для фундамента композитная стеклопластиковая или железная?»

Определяемся с диаметром

Диаметр прута является одной из самых важных характеристик арматурного материала. От него зависит не только прочность каркаса жесткости, но и его взаимодействие с бетонной массой. Диаметр арматуры для ленточного фундамента определяется следующим образом. Разделив площадь среза бетонного основания на 1000, получим значение площади сечения арматурных изделий, устанавливаемых в продольном направлении. Отсюда определяется их диаметр. В любом случае арматура для фундамента ленточного типа должна быть в диаметре не менее 10 мм.

Взаимозаменяемость пластиковой и композитной арматуры по диаметру

Например, длина участка ленты составляет 1000 мм, ширина — 400 мм, площадь среза основания по вертикали составит 1000*400=400000 мм2. Сечение арматурных стержней, устанавливаемых в продольном направлении, составит 400000/1000=4 см2. Из школьного курса геометрии мы знаем, что площадь круга определяется по формуле: S=3,14D2/4. Отсюда D=2√S/3,14. То есть в нашем случае получится ~22 мм. Для ответа на вопрос: какой диаметр арматуры выбрать, удобно воспользоваться специальной таблицей, упрощающей подбор арматурных прутьев для фундамента по их диаметру.

Таблица расчета арматуры
Диаметр прута, ммПлощадь сечения, см2Масса одного погонного метра, кгПогонных метров в одной тонне
80,500,402532
100,790,621621
121,130,901126
141,541,21826
162,011,58633
182,542,00500
203,802,47405

Размер арматуры по длине чаще всего составляет 6-12 м. Материал низкого класса диаметром до 12 мм поставляется свернутым в мотки.

Чем вязать арматуру

Для создания из арматурных прутьев пространственной фигуры их необходимо скреплять. Эту операцию выполняют с помощью сварки, либо используют для вязки мест соединений проволоку или пластиковые хомуты. Опыт подсказывает, что при вязке проволокой наиболее удобно работать при ее диаметре 1,2-1,4 мм. Более тонкая слабовата, а более толстую трудно изгибать.

Подойдет как оцинкованная, так и черная проволока. Если она слишком жесткая и плохо гнется, можно прокалить моток в костре. Своими руками можно добыть вязальную проволоку из старой автомобильной шины. Для этого достаточно сжечь покрышку на костре.

Термообработанная вязальная проволока

Очень удобно использовать для быстрой вязки арматуры пластиковые хомуты. Наиболее надежны изделия со вставкой из проволоки. Следует понимать, что на морозе пластик потрескается, то есть оставлять на зиму связанный арматурный каркас нельзя.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

  • ленточного типа;
  • в виде монолитной плиты;
  • на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Арматура в углах ленточного фундамента должна быть изогнута

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

Арматура в плитном фундаменте укладывается с определенным зазором

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Основную нагрузку в каркасе свайного фундамента несет вертикально установленная арматура

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.
