Футеровка печей: что это такое

Печи возводят из огнеупорных материалов. Но из-за того, что при сжигании топлива образуется очень высокая температура, достигая несколько сотен градусов, этот материал не в силах ей противостоять. Для защиты наружных стенок внутри печи обустраивают футеровку.

Что такое футеровка

Футеровка – это оболочка из кирпича, которая обустраивается внутри топки. Она очень устойчива к воздействию даже самых высоких температур. Это позволяет печке служить многие годы, потому что она защищена от перегрева.

Футеровку нельзя рассматривать как самостоятельный элемент, потому что она тесно взаимодействует и с материалами, из которых выложена печь, и с внутренней средой топки, в которой осуществляется процесс горения.

Футеровка может представлять собой не только выкладку из кирпича, но и из других материалов. В качестве таких материалов выделяют три вида огнеупорных веществ, различающиеся по своим химическим свойствам:

  • Кислые.
  • Основные.
  • Нейтральные.

У них происходит разная реакция на вещества, которые возникают в процессе горения топлива.

Футеровку производят только тогда, когда будут проведены все инженерные расчеты и будет выбран материал для нее. С помощью этого расчета добиваются максимального эффекта, учитывая особенности материала и самой печи. Кроме того, футеровка защищает различные элементы печи от химического и механического воздействия.

Способы теплозащиты печи

Поверхность внутри топки можно защитить двумя способами:

  • Используя материал с низкой проводимостью тепла, которым обрабатывают внутреннюю поверхность топки.
  • Используя защитные экраны, отражающие тепловое излучение. В этом случае тепло от излучения выводится из печи вместе с дымом.

Стоит обратить внимание, что первый способ предусматривает не теплоизоляцию, а теплозащиту. При теплоизоляции тепло, которое выделяет печь, остается внутри нее. А теплозащита предохраняет от излучения определенный участок печной конструкции, выводя из нее тепло. Поэтому при футеровке применяются теплоизоляционные материалы.

Использование шамотного кирпича

В недалеком прошлом печи делались в основном из обычных кирпичей, которые под воздействием высоких температур очень быстро приходили в негодность. Потом довольно продолжительное время вместо них стал использоваться кирпич с более плотной структурой. В настоящее время набирает популярность шамотный кирпич. Делается он из глины, которую смешивают с порошком из обожженной глины и затем обжигают при высоких температурах.

Шамотный кирпич является идеальным вариантом для футеровки печных сооружений. Отличается он от обычных кирпичей отличными теплозащитными свойствами. Футеровка подразумевает обкладывание внутренней поверхности печи именно таким кирпичом.

Футеровка кирпичной печи

Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.

Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.

Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается. Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным, потому что:

  • Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
  • В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное – использовать качественный материал, чтобы печь могла прослужить еще долго.


pechi.guru

Что такое футеровка печей и для чего нужна

На фоне горения топлива в печи температура в ней резко возрастает. Обычно она доходит до отметок в сотни градусов. Футеровка – это обеспечение защиты наружной стороне печных стенок от перегрева. Без нее сильный жар провоцирует изменение структуры и основных свойств огнеупорных материалов печи, что приводит к негативным последствиям.

Что подразумевается под футеровкой

Футеровка с использование шамотного кирпича

Под футеровкой печей понимается специальная кирпичная оболочка, которая должна полностью покрывать всю внутреннюю поверхность топки. Подобная защита от чрезмерного нагрева выполняет ряд функций, продлевает срок службы печной конструкции.

Футеровка – это не самостоятельная часть, она входит в цельную печную систему. Этим объясняется активное взаимодействие указанного слоя и с внешней отделкой, и с внутренней частью, где и протекают процессы горения.

Изначально работа в данном направлении начинается с предварительных расчетов, выбора подходящего материала с учетом всех особенностей для обеспечения теплозащиты печи. Тогда эффективность будет наибольшей.

При грамотной футеровке печей обеспечивается дополнительная защита основным ее составляющим от негативного действия факторов механической и химической природы.

Как обеспечивается теплозащита печи

Для футеровки печных сооружений и обеспечения защиты их внутренних поверхностей можно:

  • Применить для проведения обработки внутри топки материал, характеризующийся минимальной степенью теплопроводности.
  • Обеспечить выход излишка тепла с дымом посредством установки защитных экранов для придания направления тепловому излучению.

В случае установки специализированных экранов идет речь о теплозащите. Благодаря этой процедуре обеспечивается защита некой части печи от теплового излучения, которое выводится наружу.

Если внутренняя часть топки будет обработана особыми составами, выделяемое тепло не выйдет за пределы конструкции.

Теплозащита печи

Для выполнения футеровки печей выбираются только материалы с теплоизоляционными свойствами, чаще всего это:

  • кирпич;
  • огнеупорный бетон;
  • мертель.

Футеровка с помощью шамотного кирпича

На современном рынке строительных материалов, в условиях их широкого разнообразия, особенно востребован шамотный кирпич. В ходе его производства предполагается использование специального порошка на основе обожженной глины.

Завершающий этап изготовления – это обжиг. Его выполняют в условиях очень высоких температур.

Эта разновидность, в отличие от кирпича простого, отличается прекрасными показателями по теплоизоляции. Поэтому футеровка топки, то есть, выкладка ее внутренней поверхности, выполняется именно этим материалом. Эта работа имеет ряд особенностей.

На фоне высокой температуры происходит постепенное смещение шамотным кирпичом слоя, расположенного снаружи. Это сопровождается появлением трещин на внешней поверхности печи, что со временем может стать причиной ее разрешения. Такие последствия опасны – это чревато проникновением вредного угарного газа внутрь помещения. Поэтому осуществлять футеровку камеры сгорания важно в строгом соответствии с основными правилами.

Правила кладки шамотного кирпича

Этот вариант футеровки в качестве теплозащиты топки, специалисты называют наиболее эффективным. Стоимость его небольшая. Основные правила обустройства подобной защиты таковы:

  • Для заполнения швов допустимо брать исключительно специализированных растворов на основе глины, рассчитанных для работы с указанной разновидностью кирпича.
  • При работе с металлической топкой важно создавать зазор между ней и кладкой. Это будет залогом сохранения целостности элементов печи в ходе ее эксплуатации.
  • Отдельные кирпичи располагаются строго «ребро на ребро» по периметру внутренней поверхности печи. Сдвигать их не нужно.
  • Когда осуществляется футеровка топки кирпичной печи, кладка стыкуется без дополнительных перевязок с основным швом по вертикали.

В любом случае шамотный кирпич нельзя класть вплотную к стенкам печи.

Для соединения кирпичей, расположенных с наружной стороны, используется глина. Чтобы не допустить случайного разрушения готового шва на фоне его перегрева при эксплуатации печи, готовый раствор сначала оценивают на пластичность. Для этого достаточно соединить с его помощью пару кирпичей, после чего обжечь их.

В кладке может быть использован только тот раствор, который сохранил свои свойства даже в условиях высокой температуры.

Особенности выбора шамотного кирпича

Для футеровки подойдут образцы, на которые нанесена маркировка ША либо ШБ. Здесь первая буква демонстрирует жаростойкость кирпича, а вторая отражает определенный уровень огнестойкости.

Чтобы созданная защита печи работала, выбирать материалы для нее необходимо внимательно. Потребуется оценить внешнее состояние кирпичей (поверхность будет шероховатой, но не гладкой), попробовать их расколоть. Качественный образец не будет крошиться, а разделится на крупные элементы.

В одной кладке нельзя использовать кирпич нескольких типов – они характеризуются различным тепловым расширением.

Футеровка печей из кирпича

Сложности возникают при футеровке не только металлических, но и кирпичных печей. Оба типа имеют свои характерные свойства, которые нужно принимать во внимание.

В рамках футеровки кирпичных печей категорически недопустимо укладывать защитный слой вплотную или в непосредственной близости от внешних стенок печи и их отдельных элементов.

На фоне повышения внутренней температуры часто наблюдается так называемое термическое растрескивание. В этом случае чрезмерно нагретые внутренние элементы начинают смещать со своего нормального положения те, что располагаются снаружи. Если внешние стены не справятся с нагрузкой, на фоне расширения изнутри они расходятся в стороны с растрескиванием и разрушением. Это чревато проникновением угарного газа во внутреннее пространство помещения, что крайне опасно.

В отдельных случаях при неграмотной кладке шов может совсем разрушиться. Это происходит, когда для кладки наружного слоя применялась глина с минимальной степенью адгезии. Поэтому на этапе кладки печи приготовленный раствор сначала тестируется в условиях высоких температур.

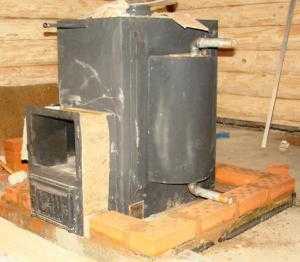

Футеровка печей из металла

Особенность металлических печей в том, что показатели теплового расширения металлов не одинаковы. Поэтому между топочной и футеровочным слоем обязательно оставляется небольшое пространство. Это не допустит разрушения защитного слоя при изменении размера металлической части.

В указанном пространстве обычно размещают специальные материалы с негорючими свойствами вроде асбеста или базальтовой ваты. Применение асбеста допустимо только для конструкций, располагающихся в нежилых помещениях. Но воздуха там быть не должно.

Чтобы сделать металлическую печь наиболее безопасной, часто футеровка котла осуществляется сразу с двух сторон. Посредством такого шага достигается наилучший прогрев. Но данная точка зрения верна отчасти. Это объясняется:

  • Высокой теплоемкостью кирпича;
  • Низкой теплопроводностью кирпича.

Такое сочетание свойств является залогом того, что тепло не выйдет за пределы топки, а в дальнейшем удалится с выходящим дымом. Но при двухсторонней футеровке стенки печи

начинают прогорать из-за недостатка воздуха, необходимого для отвода тепловой энергии.

Поэтому двусторонняя футеровка для печи из металла — это мера для теплоизоляции, а не теплозащиты. Но охлажденные воздушные массы обязательно должны иметь возможность поступать к топочной.

Футеровка печи – необходимая составляющая ее длительной и безопасной эксплуатации. Но выполнять ее нужно в строгом соответствии с основными правилами и с применением качественных и подходящих материалов.

Видео по теме: Футеровка

teplyhouse.ru

Что такое и для чего нужна футеровка печи » Сделай камин

Футеровка печей

Чтобы узнать, что такое футеровка и для чего она нужна, необходимо понимать, что в любой печи при сжигании топлива образуется высокая температура. Воздействие высоких температур приводит к изменению структуры и свойств материала. Материалы, из которых изготовлена печь, хоть и являются в большинстве огнеупорными, тоже нуждаются в защите.

Защита наружная, внутренняя

Защиту внутренних стенок топливника можно осуществить несколькими способами:

  • Во-первых, можно использовать защитные экраны, способные поглощать большую часть лучистых потоков. Установленные внутри топливника экраны влияют на нагрев дымовых газов, поэтому большая часть тепла будет удаляться через дымоход.
  • Во-вторых, внутреннюю часть топливника можно обмуровать огнестойким низкотеплопроводным материалом.

Теплозащита и теплоизоляция – разница есть

Существует огромная разница между теплозащитными и теплоизоляционными принципами. При теплоизоляции тепло, выработанное в рабочей зоне, никуда не удаляется. Для этого и служит теплоизоляция.

В отличие от нее, теплозащита предназначена защищать определенный участок от теплового излучения рабочей зоны. Из всего сказанного становится понятным, что теплозащита совершенно не предназначена для сохранения тепла.

Кирпич для футеровки: шамот — идеальное решение

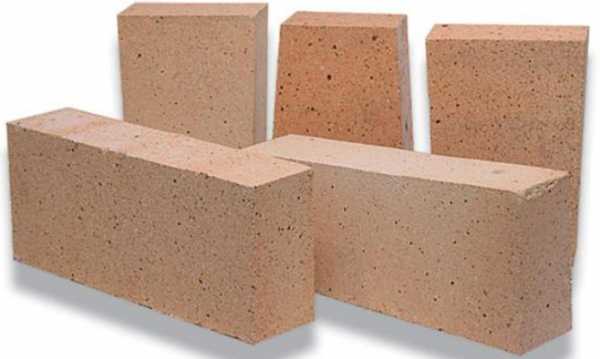

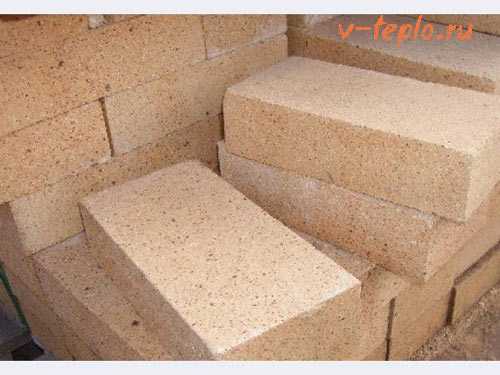

Шамотный кирпич

Шамотный кирпич

Если устанавливается внешняя защита в виде экрана в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей.

Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.

Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.

Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96.

Наша справка: шамотные материалы изготавливаются из глины, смешанной с порошком из обожженной глины и последующим обжигом при высоких температурах.

Использование шамота и есть футеровка

Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.

Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.

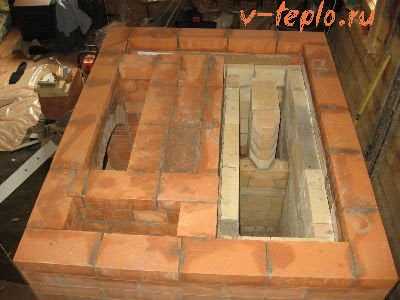

Футеровка топочной части

Футеровка топочной части

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения.

Наша справка: отсутствие зазора между металлической стенкой печи и футеровкой приводит к разрушению футеровки.

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

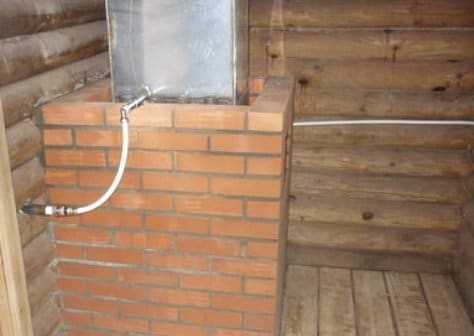

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.
Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Наша справка: торкретирование – метод, при котором бетонная или иная смесь наносится послойно на конструкцию с помощью сжатого воздуха и специальной торкретной установки.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Кирпичная печь: проблемы «перетопов»

Мы уже рассмотрели необходимость футеровки топочной части металлических печей, а как дела обстоят у кирпичных печей? Что происходит с кирпичными печами при «перетопах»?

Трещины в кирпичной печи

Существует понятие – термическое растрескивание. Это явление относится как к самому материалу печи, так и к ее швам.

  • Внутренние стенки печей, нагреваясь от горячих газов, вырабатываемых сжигаемым топливом, расширяются и начинают распирать наружные «холодные» стенки.
  • Наружные стенки печи играют роль «бандажа», сохраняя размеры печи и поддерживая ее целостность.
  • Чем больше прогревается печь, тем тоньше становится «бандаж», который и так испытывает сильные нагрузки, а поэтому становится еще менее прочным.
  •  При «перетопе» печей наружные стенки под внутренним напором начинают «разъезжаться» в стороны.
  • Образуются трещины, и даже происходит разрывание отдельных кирпичей.

Местный раствор: основные недостатки

Стоит обратить внимание, что в кирпичной печи для соединения кирпичей между собой применяется глина. Поэтому происходит разрыв или самих швов, или контактности с кирпичами из-за низкой адгезии. В любом случае шов, в котором применялся раствор с большим содержанием песка, будет расширяться значительно больше чем кирпич.

Данная ситуация усложняется еще и тем, что в основном термический коэффициент у кирпичей и швов имеет большое различие между собой. Это и понятно, ведь в основной массе печной раствор готовится непосредственно на месте. Печники добиваются в первую очередь пластичности раствора на ощупь и отсутствия растрескивания при высыхании и сжатии.

Наша справка: правильную оценку раствора на соответствие с используемыми кирпичами можно проверить следующим образом. Раствором скрепляются два кирпича, после просушки производится прокалка испытуемого блока в печи, с последующей оценкой на адгезию, растрескивание и отслаивание.

Методы и варианты приготовления правильных растворов

Конечно, такой метод требует определенных временных затрат, ведь не факт, что с первого раза у вас получится требуемый раствор.

Поэтому если вы все же решите использовать данный метод проверки, приготовьте сразу несколько «блоков» для испытания с различными растворами. После вам только останется выбрать самый оптимальный. Главное — не перепутать и не забыть, где какой раствор.

Еще одним хорошим вариантом является использование для раствора самых обычных глин, с примесью порошка, приготовленного из молотого кирпича.

Если при топке вы будете использовать только дрова, использование специальных шамотных глин с большим содержанием каолинита не совсем целесообразно, так как температура дров недостаточна для того, чтобы каолин спекся в муллит. Но если вы будете применять уголь, тогда такой вариант будет вполне оправдан.

Футеровка: вопросов больше нет

Рассмотрев данный вопрос, можно сделать вывод, что футеровка печей, используемых в бытовых целях, в основном представляет собой защиту конструкции печи от разрушающего воздействия высоких температур. Это своего рода экран, препятствующий тепловому потоку открытого огня напрямую воздействовать на стенки печи.

В отличие от «бытовой» футеровки, футеровка в промышленности, к примеру, футеровка индукционной печи, предназначается для значительного уменьшения тепловых потерь, предохранения кожуха печи от прямого воздействия высоких температур и защиты от прямого контакта с расплавленным металлом.

Рассмотрев данный вопрос, надеемся, вы сделаете правильный вывод, который поможет вам при сооружении печей своими руками.

sdelaikamin.ru

Что такое футеровка печи, и для чего она нужна

Строительство кирпичной печи для дома или бани — дело, требующее определенных знаний в особенностях кладки разных частей конструкции. Процесс начинается с изучения последовательности порядовки, а заканчивается установкой дымохода. Особого внимания требует выкладка топки печи и ее непосредственная защита. Для начала разберемся, что это такое — футеровка, и возможно ли возвести ее самостоятельно.

Футеровка: что это и зачем

При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.

Способы футеровки и их особенности

Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:

  • Накладной. Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
  • Набивной. На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
  • Торкретированный. Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.

Внешние футеровочные работы представляют собой отделку котла защитной смесью, которая сохраняет тепло и в случае аварии не даст пару поступать в помещение.

Материалы для футеровки

Футеровочные материалы для усиления печной конструкции делятся на классы качества:

  • А класс — в состав материалов входит кремнезем, выдерживающий температуру до 1730˚С и обладающий повышенной прочностью. Цена товара высокая, поэтому использовать премиальный материал для бани или дома будет невыгодно.
  • Б класс — материалы состоят из глины с небольшой долей посторонних примесей, идеально подходят для защиты банных печей (шамотный кирпич). Находясь в среднем ценовом сегменте, материал показывает высокие защитные свойства. Максимальная температура использования — 1670˚С.
  • В класс — низкокачественные материалы, состоящие из нескольких компонентов. Температурный предел — 1590˚С.

В футеровке металлических и кирпичных печей есть свои особенности. Начиная футеровочные работы с металлической топкой, следует помнить, что металл при нагреве расширяется. Следовательно, защитная кладка делается на небольшом расстоянии от внутренних стенок печи, а в образовавшуюся пустоту укладывается стекловата — так расширяющийся металл не повредит кирпич, а вата увеличит теплообмен.

Выкладку внутренней футеровки в кирпичной печи также возводят на расстоянии от основания топки. Все дело в глине — при воздействии высоких температур она расширяется и повреждает кирпич, если кладка произведена вплотную.

Футеровка печи своими руками

Из шамотного кирпича:

  • Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
  • Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
  • Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.

Из каолиновых пластин:

  • Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
  • Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
  • Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.

Обмазка внешней стороны печи:

  • Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
  • Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.

Набор инструментов для работы:

  • Болгарка для аккуратной резки кирпича.
  • Линейка-уровень.
  • Емкость для смешивания раствора.
  • Мастерок.

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

kladempech.ru

отличная защита от экстремального нагрева

Футеровка печи — описание, основные технические решения, способы обустройства защитного слоя и описание наиболее распространенных материалов, способных эффективно защитить изделие от воздействия негативных факторов и влияния экстремальных температур.

Внутренняя отделка топки печи подвергается воздействию высоких температур, образующихся при горении топливных материалов. Особо экстремальные условия существуют при использовании высококалорийного топлива. И, несмотря на то, что печь, как правило, изготавливается из огнеупорных материалов, дополнительная обработка внутренних поверхностей – футеровка печи, будет весьма полезна для продления ее срока службы.

Футеровка – специализированная процедура обустройства внутренних поверхностей печи, обеспечивающая высокую степень защиты от термических, механических и химических воздействий, которым изделие постоянно подвергается на протяжении всего срока эксплуатации. В целом, футеровка представляет собой защитный и изолирующий слой из термостойких материалов, служащих для защиты деталей от экстремальной температуры, создаваемой в процессе горения. Она также предотвращает чрезмерные потери тепла от внешних поверхностей печи, делая процесс более энергоэффективным.

Особенности футеровочной защиты

В условиях регулярного использования, на материалы, из которых изготовлена печь, действуют экстремально высокие температуры, варьирующиеся от типа используемого топлива. Внутренние поверхности топки подвержены растрескиванию, а, в случае с металлическими изделиями — чрезмерный перманентный нагрев и постоянные циклы «расширения-сжатия», приводят к его постепенному разрушению. Высокие температуры образуются, как правило при использовании угля, хотя и паллеты зачастую вызывают чрезмерный нагрев.
Экстремальные температуры — не единственный фактор, негативным образом воздействующий на поверхности печей из металла или кирпича. Футеровка применяется и для:

  • В качестве теплоизоляции, защищающей от колебания температур.
  • В качестве защиты от агрессивной среды. (кислотных реагентов топлива).
  • Защита от механических повреждений топки.
  • В качестве облицовочного материала.

В каких случаях применяется

Стоит отметить, что в футеровке нет необходимости, если печь нужна для непостоянного обогрева дачи или приготовления пищи на открытом огне (барбекю, шашлыки и т.д.). В данных случаях нет необходимости в обустройстве дополнительной защиты, так как разрушения, происходящие в процессе использования – минимальны.
Футеровка рекомендуется для изделий, использующихся для длительного и постоянного обогрева помещений или приготовления пищи в условиях различного рода кафе и ресторанов, где происходит непрерывное поддержание в топке необходимых температур – например, «русские» печи и им подобные. Особо нужна футеровка и при использовании высококалорийного топлива, при сгорании, высвобождающее большое количество энергии, вследствие чего в топке наблюдается экстремально высокий температурный режим.

Основные способы футеровки

Основные способы футеровки

Важно! Качественная футеровка может быть проведена после инженерных изысканий и корректном подборе изолирующего материала.

Работы по футеровки внутренней камеры печи из металла, натурального камня или кирпича, проводятся с учетом того, какой эффект необходимо получить в итоге. Например, теплоизолирующие экраны оказывают воздействие на процент нагрева газов, выводя большую часть тепловой энергии посредством выхода потоков воздуха и продуктов горения через дымоход. Огнестойкие материалы, обладающие низкой проводимостью тепла, эффективно справляются с защитой материалов печи от теплового воздействия, принимая большую часть такового на себя, что исключает взаимодействие внутренних стенок печи с открытым огнем. Одним из основных способов футеровки – является и укладка дополнительного слоя из специального кирпича, что также способствует эффективной защите топки от чрезмерного нагрева.

Внимание! Обустройство специальных теплозащитных экранов достаточно сильно понижает теплоотдачу печи, что не рекомендуется, если изделие используется для обогрева помещения.[/wpmfc_cab_sw]
Основой футеровки – является использование «шамотных» материалов, специально подготовленных смесей, в которых посредством длительного обжига под воздействие высоких температур, уничтожаются пластичные свойства веществ. Кроме этого эффективными футеровочными материалами являются:

  • Натуральный камень из песчаника или кварца, обладающий высокой степенью устойчивости к воздействию экстремальных температур.
  • Специальные «шамотные» кирпичи – изготавливающиеся по специальной технологии, с добавлением различных примесей для улучшения конечных свойств материала, например, обожженной глины. Использование таких кирпичей, довольно популярный метод футеровки, так как они могут выдерживать очень высокие температуры и, сравнительно, не дорого стоит.
  • Рулонная защита: базальтосодержащие материалы, плиты из вермикулита, каолиновая бумага, вата или картон.
  • Специальные растворы: шамотные огнеупорные бетоны, корундовые, силикатно-муллитовые жидкостекольные смеси разного состава.

Огнеупорный кирпич

Материалы для футеровки подбираются индивидуально, исходя из индивидуальных особенностей изделий и возможностей обустройства защиты из того либо другого материала. В условиях промышленных печей, часто используются «шамотные» кирпичи или натуральный камень. Но, в условиях частного дома, где размеры топки не позволяют укладку дополнительного слоя из этих материалов, более подходящими являются альтернативные методы теплозащиты.

Сравнительная таблица свойств материалов для футеровки



Внимание! Для проведения эффективной футеровки самостоятельно необходимо обладать соответствующими навыками или обратиться к специалистам.[/wpmfc_cab_sw]
Футеровка с использованием кирпича

Футеровка с использованием кирпича

Футеровка из «шамотного» кирпича – один из эффективных способов защиты топки, характеризующийся невысокой себестоимостью. Для обустройства такой защиты своими руками следует придерживаться определенных правил:

  • Кладка кирпича осуществляется способом «ребро на ребро» по всей длине внутренних стенок печи, не сдвигая элементы относительно друг друга.
  • Заполнение швов осуществляется посредством специальных «шамотных» и глино-содержащих растворов.
  • Если печь состоит из кирпича, футеровочный слой стыкуется с основным вертикальным швом, без перевязки.
  • Если топка металлическая – обязательным условием является кладка с зазором между металлом и кирпичом. Это критически важный аспект для сохранения структурной целостности кладки, которая из-за циклов «расширения-сжатия» металла при нагреве, может быть подвержена постоянным механическим воздействиям.

Важно! Кирпичная футеровка подвержена растрескиванию из-за неоднородности нагрева внешнего и внутреннего слоев. Для более качественной отделки стоит особо внимательно подходить к выбору раствора для швов. Для проверки его качества следует скрепить несколько кирпичей и подвергнуть их обжигу в топке, и на руководствуясь полученными результатами, принимать решение об использовании того, либо иного раствора. Также, не рекомендуется использование «шамотных» и обычных огнеупорных кирпичей одновременно. Это может привести к нарушению целостности кладки из-за неравномерного расширения материалов при нагревании.

Футеровка металлических печей

Футеровка металлических печей

Основным нюансом при футеровке металлических печей – является расширение метала при нагревании, которое намного выше, чем у камня или кирпича. Это свойство следует учитывать при обустройстве защитного слоя. Обязательное условие – необходимость оставить зазор, который покроет люфт металла и убережет футеровочную защиту от механических повреждений и растрескивания.
Совет! Для уплотнения зазоров можно использовать полотна или жгуты из базальтовой ваты, а в нежилых помещениях подойдет и асбест.
Стоит отметить, что наиболее распространенной ошибкой при обустройстве металлических печей – является кладка кирпича, как в топке, так и снаружи изделия. Кирпич – достаточно теплоемкий материал, но в то же время, обладает низкой теплопроводностью. В результате этого большая часть тепла выводится вместе с продуктами горения через дымоход.

Внимание! Опасным последствием наружной кладки изделия из металла кирпичом, может стать и угарный газ, проникающий в помещение из-за прогорания стенок топки.[/wpmfc_cab_sw]
Футеровка рулонными материалами

Футеровка рулонными материалами

Оптимальным способом футеровки небольших печей, чтобы сэкономить внутреннее пространство топки, может стать обустройство защиты из рулонных материалов, пластин или матов. Номинальная толщина большинства таких материалов, не превышает 1 сантиметр, а часто и того меньше: картон из каолина, например, изготавливается с максимальной толщиной в 7мм. Такой способ эффективно сохранит внутренне пространство для закладки нужного количества топлива и обеспечит беспрепятственное прохождение продуктов горения через дымоход.
Важно! Следует учитывать, что количество материалов рассчитывается с учетом их возможного линейного расширения под действием высоких температур.
Отдельные пластины материала крепятся посредством армирующих элементов, металлических штырей, вставляющихся в предварительно подготовленные пазы. Следует учитывать и очередность обустройства топки рулонными материалами: пластины кладутся сначала на дно, после на боковые стенки и в конце – на верхнюю поверхность топки.

Важно! Следует помнить, что большинство современных металлических печей имеют заводской футеровочный слой, например, отделаны вермикулитом. Дополнительное обустройство может быть выполнено базальтовым картоном.

Обмазка растворами

Обмазка растворами

В последнее время достаточно популярным методом футеровки стало – обработка поверхности топки специальными растворами на основе шамотных, муллитовых либо корундовых смесей. Такая защита характеризуется сверхтонким покрытием, которое не сложно в нанесении. Для приготовления раствора, смесь разбавляется необходимым количеством воды и доводится до желаемой консистенции. После нанесения, футеровочный слой должен быть подвержен термической обработке или, другими словами, обжигу. Можно обжечь раствор и паяльной лампой до образования затвердевшей корочки.

Срок службы защитного слоя

Срок службы защитного слоя

Футеровка – не является вечной защитой топки печи и, в зависимости от интенсивности работы, температурного режима и выбранного материала, защитный слой со временем изнашивается, вследствие чего теряется начальная герметичность.
Важно! Наиболее долго послужит качественно выполненная футеровка, обустроенная специалистами, где материалы будут нанесены правильно, равномерным слоем, без повреждений, зазоров и трещин.
Можно продлить срок службы футеровочного слоя самостоятельно, для этого стоит проверять внутреннюю поверхность топки на структурную целостность, возможные механические повреждения и, при необходимости, своевременно их устранять.

pechiexpert.ru

Общие представления о футеровки печи

25.11.2014

Для возведения печей используются лишь огнеупорные материалы. Но даже они не способны самостоятельно долго противостоять высоким температурам, которые при сжигании топлива достигают сотен градусов. Чтоб защитить наружные стенки около топливника от радиационных, тепловых или химических воздействий, внутри обустраивают футеровку.

Первый вопрос, который задает любитель-печник, услышав слово футеровка что это и какого его предназначение. Это оболочка, которой покрывается внутренняя поверхность топочной. Благодаря устойчивости к постоянному воздействию высоких температур, она позволяет конструкции служить долгое время.

В химико-термической системе «среда-футеровка-материал» футеровка является своеобразным посредником. Приступая к кладке центральной части, рассматривать ее в качестве отдельной составляющей нельзя.

Содержание статьи:

Обустроить футеровку можно одним из следующих способов:

  1. Установка отражающих тепловое излучение защитных экранов, однако часть тепла будет уходить по дымоходу на улицу
  2. Произвести обработку внутренних поверхностей топочной материалами, обладающими низким коэффициентом теплопроводности

Основное предназначение футеровки – теплозащита, но не теплоизоляция. Эти два понятия совершенно различны между собой. Если изолировать от тепла внутреннюю поверхность, тепло будет постоянно задерживаться внутри топочной и удаляться наружу совместно с дымом, значительно снижая КПД печи.

Начинать кладку футеровки необходимо проведя инженерные расчеты и определившись с типом пеной установки. При этом учитываются особенности всех используемых стройматериалов.

Вводное видео

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

  • Футеровка металлических печей
  • Футеровка кирпичный печей
  • Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку.

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

  • Кирпич обладает низкой теплопроводностью
  • Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

  • Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
  • Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

  • Тяжелая
  • Облегченная
  • Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Бытовая футеровка: ответы на распространенные вопросы

Чаще футеровка представляет собой кладку шамотного кирпича, которая будет непосредственно контактировать с горящей поверхностью. Однако строитель-новичок, впервые столкнувшись с подобной задачей, задаст себе ряд вопросов:

  1. Как лучше укладывать кирпичи?
  2. Какой по толщине должна быть футеровка печи?
  3. Каким должен быть зазор между кирпичами и необходим ли он вовсе?

При возведении классических печей и каминов достаточно укладывать всего один слой футеровки. При этом используют изделия размером 25х15х6.5 см – такой кирпич считается стандартным.

Укладку, как правило, проводят вертикально. Делать ее горизонтальной никто не запрещает, однако большая часть внутренней полезной площади будет утрачена.

В отличие от классического кирпича, тепловое расширение изделий из шамота минимально. Поэтому нет необходимости оставлять между ними большой зазор. В качестве связующего звена используют глиняный раствор и устанавливают металлический шип. Использование цементно-песчаного раствора запрещается.

Если футеровка соприкасается с металлическими изделиями, например, колосниковой решеткой, следует предусмотреть зазор между ними. Металл под действием жара будет постоянно изменяться в размерах и может быть вытолкнут, согнуться со временем и даже лопнуть.

Используемые материалы

Узнав, что такое футеровка, необходимо подробней рассмотреть материалы для ее возведения. Поделить материалы, используемые для футеровки печей и котлов, можно на три основных класса:

  • Класс А – искусственные или естественные материалы, основой которых является кремнезем
  • Класс В – классические материалы, в основе которых лежит глина
  • Класс С – к нему относят все оставшиеся варианты и различные огнеупорные растворы

Конкретные примеры

Защищать внутреннюю поверхность топочной можно самыми различными методами:

  • Кладка из шамотного кирпича
  • Нанесения негорючих смесей
  • Установка защитных экранов

К установке экранов рекомендуется прибегать в случае установки металлических банных печей. В других случаях он не эффективен, так как приведет к напрасной утечке тепловой энергии.

Выбрав кирпичную кладку, не рекомендуется использовать классический кирпич – он быстро разрушается и требует замены. До появления шамотных материалов использовались изделия марки М-300. Они сравнительно надежны и прочны, но все равно уступают в эффективности.

Рекомендуется применять шамотный кирпич, попадающий под ГОСТ 390-96.

Как приготовить раствор

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Широко популярным считается раствор, приготовленный на основе кирпичной пыли и шамотной глины. Однако если в печи будут сжигаться исключительно дрова, можно воспользоваться классической глиняной смесью с небольшим содержанием песка.

Футеровка для лепных печей

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

  • Муллитовые
  • Шамотные
  • Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

В качестве латок рекомендуют применять смесь, основанную на глиноземистом цементе и шамотном порошке. Вначале масса наносится на разрушенные участки, а после просушивается открытым пламенем. Приступать к последнему этапу следует спустя неделю. Поторопившись, обновленная поверхность может вновь быстро разрушиться.

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Рассмотрим наиболее оптимальные соотношения таких характеристик, как материал-плотность-температура:

Материал

Плотность кг/м3

Максимальная рабочая температура °С

Шамот

1800-2000

1300

Каолин плотный

2400-2500

1400

Вермикулит

150-250

1100

Базальтовая вата

100

750

Кирпич глиняный

1600

700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

  • Уменьшает температуру наружных поверхностей
  • Защищает стенки печи от теплового разрушения
  • Снижает тепловые потери
  • Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Ознакомившись с различными особенностями обустройства футеровки для различных видов печей, можно смело приступать к работе. Однако пренебрежение рассмотренными правилами может существенно сказаться на надежности и долговечности отопительных конструкций.

Вам может понравиться

v-teplo.ru

Футеровка печи своими руками

Чтобы понять, что представляет из себя футеровка печи, необходимо разобраться в физических процессах, происходящих в печи при горении топлива. Высокие температуры, которые образуются при сгорании, могут привести к изменениям свойств и структуры окружающих материалов. Несмотря на то что материалы, из которых изготавливают печи, обычно огнеупорны, они нуждаются в защите от перегрева.

Схема печи с преимущественным нижним прогревом.

Именно футеровка предназначена для защиты материалов печи от нежелательных последствий перегрева.

Футеровкой печи называют кирпичную оболочку, которая обустраивается на внутренней поверхности топки. Она характеризуется высокой огнестойкостью, что позволяет использовать оборудование более долгое время.

Футеровка печи является одним из главных элементов химико-термической системы «материал-футеровка-среда» и должна рассматриваться только в комплекте с остальными компонентами. Она тесно взаимодействует как с материалами, из которых изготовлена печь, так и со средой внутри топки, где происходит сам процесс горения.

Схема порядовки печи.

Футеровка может быть представлена не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Футеровка печи выполняется только после проведения инженерного расчета и выбора материалов для нее. Расчет позволяет добиться наибольшего эффекта при всех особенностях материалов и самой печи. Еще одной функцией футеровки, кроме теплозащиты, является защита элементов печи от механического и химического воздействий.

Обеспечение теплозащиты печи

Защитить внутреннюю поверхность топки можно двумя способами:

  • обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;
  • использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоне. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Вернуться к оглавлению

Использование шамотного кирпича при футеровке

Схема печи-каменки.

Как уже говорилось ранее, внутреннюю поверхность можно защищать не только теплозащитными материалами, но и защитными экранами, что зависит от назначения печи. Если в колах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых котлов и печей. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Вернуться к оглавлению

Футеровка паровых котлов

По типу конструкции футеровка котлов разделяется на:

  • натрубную;
  • облегченную;
  • тяжелую.

Натрубная футеровка производится специальной теплоизоляционной массой, наносимой на трубы котлов в несколько слоев. Армирование этой массы металлической сеткой обеспечит прочность и надежность всей конструкции.

Облегченная футеровка производится в один слой шамотного кирпича с разделением на пояса. Каждый пояс опирается на каркас котла или промежуточные балки. Наружную поверхность котла при этом обшивают железным листом с помещением между ним и котлом теплоизоляционных плит. Данный способ повысит эффективность котла, снижая при этом температуру внешней поверхности.

Наконец, тяжелая футеровка применяется в котлах, где обеспечена слабая экранировка. Температура внутри топки таких котлов достигает 1300°С, что весьма небезопасно для внешних материалов. Футеровка призвана снизить температуру внешней поверхности котла до приемлемых 70-80°С. Тяжелая футеровка производится в несколько слоев шамотным кирпичом, который не боится воздействия высоких температур.

Вернуться к оглавлению

Сложности бытовой футеровки

Схема твердотопливного отопительного котла.

В большинстве случаев при проектировании печей, котлов или мангалов закладывается слой из шамотного кирпича. Однако неискушенному в строительстве человеку сложно определиться с технологическими особенностями футеровки:

  • сколько слоев необходимо;
  • остается ли зазор между шамотным кирпичом для их расширения при нагреве, и каковы размеры зазоров;
  • каким способом крепить шамот.

Если размеры топки позволяют, то для обкладки лучше использовать шамотный кирпич стандартного размера (250*150*65 мм), уложенный вертикально. Горизонтальная укладка улучшит теплозащитные свойства, однако «съест» внутренний объем топки. Зазоры между кирпичами не оставляются, так как шамотный кирпич практически не расширяется при нагреве. Не стоит использовать цементный раствор для скрепления кирпича, так как он разрушится от температурных перепадов, проще сделать пропил в местах соединения кирпичей друг с другом и соединить их металлическим шипом.

Вернуться к оглавлению

Футеровка кирпичной печи

Проблемы при футеровке топочной части возникают не только у металлических печей, кирпичные печи также обладают некоторыми особенностями. При больших температурах в печи может произойти термическое растрескивание, когда нагретые внутренние слои выталкивают холодные наружные со своих мест. Наружные стенки, которые сохраняют форму печи и играют роль «бандажа», под воздействием расширенных внутренних слоев расходятся в стороны. При этом образуются трещины и разрушение отдельных кирпичей, что также может привести к выходу угарных газов в помещение.

Растрескивание усугубляется тем, что глина, применяемая для соединения наружного слоя кирпичей, обладает низкой адгезией и расширяется при нагреве значительнее, чем сами кирпичи. Соответственно, при перегреве шов разрушается. Правильнее использовать более пластичный раствор при создании печи с отдельным его испытанием, когда два кирпича соединяются между собой полученным раствором и обжигаются при высокой температуре. После испытания проверяется адгезия раствора, его расширение и растрескивание. И уже на основании полученных результатов либо изменяется состав раствора, либо, если результат испытания удовлетворителен, раствор используется для создания всей печи.

Вернуться к оглавлению

Технология приготовления оптимального раствора

Схема керамической футеровки.

До тех пор пока не будет получен оптимальный состав раствора, необходимо провести много экспериментов. Для того чтобы свести временные затраты на испытания к минимуму, следует заранее заготовить несколько испытательных кирпичных блоков с различными составами раствора. Главное, обозначить блоки, чтобы после испытания определить оптимальное сочетание.

Довольно хорошим вариантом для приготовления раствора является смесь глины с перемолотой кирпичной пылью.

Если печь будет использоваться только для сжигания дров, то применение в качестве раствора шамотных материалов нецелесообразно. Оптимальнее их использовать при применении в качестве топлива каменного угля.

Вернуться к оглавлению

Футеровка металлических печей

Особое внимание на устройство футеровки стоит обращать, если печь металлическая, так как тепловое расширение металла гораздо больше, чем кирпича, что необходимо учитывать. Между слоем футеровки и металлическими стенками печи должен оставаться зазор для теплового расширения, иначе футеровка может просто разрушиться при нагреве металла. Зазор уплотняется базальтовой ватой в виде жгутов или полотна. Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест.

Еще одной ошибкой при использовании металлических печей является обкладка их кирпичом не только внутри, но и снаружи, объясняя это улучшением безопасности и прогрева печи. Однако данный подход ошибочен, так как:

  • кирпич обладает высокой теплоемкостью и низкой теплопроводностью, а значит, все тепло от сгорания топлива останется внутри топки и уйдет с дымом;
  • поверхность печи будет лишена доступа воздуха для теплоотвода, что приведет к их прогару. Прогар стенок, в свою очередь, способствует проникновению в помещение угарных газов, что опасно для здоровья.

Вернуться к оглавлению

Дополнительные смеси для футеровки

Схема устройства кирпичной печи.

В последние годы большую популярность в строительстве бань приобрели не кирпичные или металлические печи, а лепные печи различных форм. Они придают бане неповторимый интерьер, делая его менее индустриальным. Для создания таких печей используется глинобитный метод.

Данный метод заключается в изготовлении всей печи из сырой глины с приданием ей необходимой формы. В дальнейшем внутренняя часть обжигается дровами. После затвердевания топки обжигается уже наружная часть печи с помощью паяльных ламп. Разные этапы обжига помогают избежать трещин.

Футеровку подобной печи сложно выполнить с помощь шамотного кирпича, поэтому применяют специальные сухие смеси:

  • корундовые;
  • шамотные;
  • муллитовые.

Эти составы разводятся водой прямо на месте. Готовыми растворами обмазывается как топка, так и другие необходимые огнеупорные изделия. Так как футеровка при использовании сухих смесей получается монолитной, это влияет на ее качество. С ролью теплозащитного покрытия она справляется лучше, чем слой шамотного кирпича.

Вернуться к оглавлению

Промышленная футеровка

Если для домашних печей и котлов шамотный кирпич является оптимальным, то для промышленных печей он не всегда удобен в использовании. Для промышленных целей используются прессованные шамотные кирпичи, которые выдерживают не только высокие тепловые нагрузки, но и термоудары.

Кроме шамотного прессованного кирпича используют также другие огнеупорные материалы, свойства которых зависят от сжигаемого топлива и рабочей температуры:

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот1800-20001300
Кирпич глиняный1600700
Вермикулит150-2501100
Базальтовая вата100750
Каолин плотный2400-25001400

Схема футеровки промышленной печи.

Нанесение же футеровочного слоя в условиях промышленного производства может быть произведено без остановки печей. Футеровочные составы наносятся на внутреннюю часть печи с помощью впрыскивания на раскаленную поверхность или торкретирования. Торкретирование — процесс нанесения футеровочного материала на поверхность топки с помощью сжатого воздуха и специальной торкретной установки. Послойное нанесение смесей позволяет добиться высокого качества футеровки.

Таким образом, футеровка домашней печи необходима, для того чтобы защитить печь от разрушения под действием высоких температур. Обкладка топки шамотным кирпичом препятствует тому, чтобы тепловой поток от горения топлива влиял напрямую на стенки печи.

В промышленных масштабах футеровка предназначена для уменьшения теплопотерь в печах и защиты их элементов от прямого воздействия высоких температур. В отдельных случаях, например, в индукционных печах, футеровка предохраняет стенки печи от контакта с расплавленным металлом или химическими соединениями, образующимися при переплавке металлов.

1poteply.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
