Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.


Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

  • выгибание;
  • ковка;
  • штамповка;
  • выдавливание профилей;
  • прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

  • в выжимании соков из фруктов и овощей;
  • для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

  • домкрат;
  • швеллеры;
  • стальная профилированная труба прямоугольного сечения;
  • стальной уголок и полоски;
  • труба, диаметр которой равен размеру головки штока домкрата;
  • пластина из стали 250*100 мм;
  • стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.


Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Обратите внимание!

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.

К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

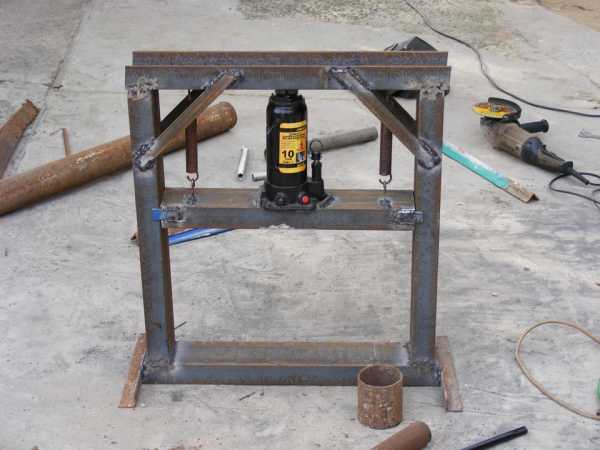

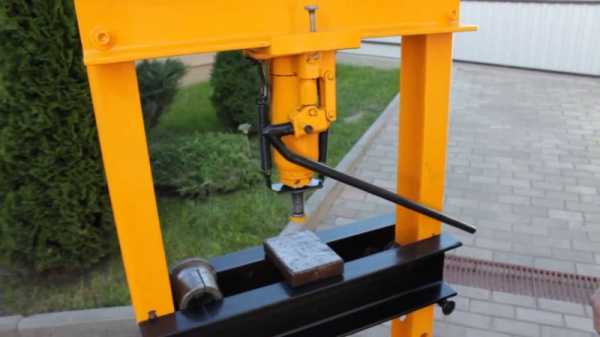

Фото пресса из домкрата

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

sdelatlegko.ru

чертежи, поэтапная сборка своими руками, преимущества

Гидравлический пресс имеет многоцелевое предназначение. Этот аппарат служит в основном для того, чтобы сжимать предметы высокой и средней плотности при этом изменять их форму или вытеснять жидкость, которая входит в состав. Кроме того, оборудование может использоваться и для переноса тяжёлых предметов, но нет необходимости покупать гидравлический пресс, ведь его можно сделать своими руками с помощью обычного домкрата.

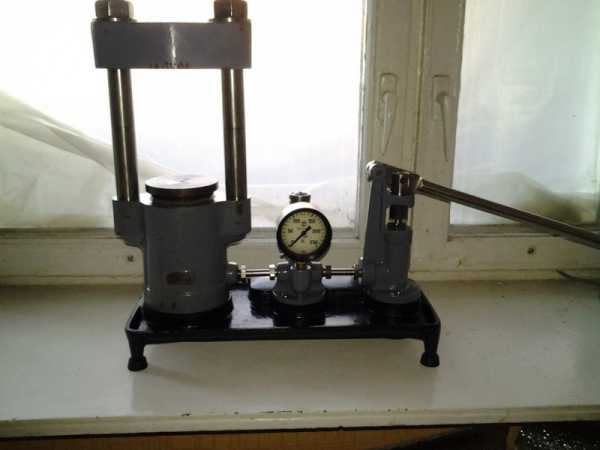

Принцип работы гидравлического пресса

Создание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях для многих целей. К ним относятся:

  • штамповка;
  • ковка;
  • выгибание;
  • выдавливание профилей;
  • прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает

работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Создание пресса своими руками

На сегодняшний день существует достаточно большое количество чертежей, которые позволяют сделать гидравлический пресс с помощью домкрата своими руками. Самодельный пресс не будет отличаться от настоящего оборудования, выпущенного на предприятии. В итоге можно сэкономить деньги и получить в своё распоряжение качественное оборудование, которое к тому же легко улучшать и видоизменять в дальнейшем.

В быту самодельный пресс можно использовать для прессовки разного рода предметов, в том числе и отходов, которые остаются после обработки металла. Многие мастера особенно часто применяют пресс для деформации труб и загибания профилей

. Так как гидравлический пресс создаётся для бытовых целей своими руками, то вместо мастерской можно использовать обычный гараж.

Необходимые инструменты

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструменты. Обязательно важно подготовить сварочный аппарат и большое количество электродов. Если нет навыков в сварке, можно попросить помочь специалистов за небольшую плату. Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат. В качестве основного сырья при создании гидравлического пресса используются металлические профили, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла. Лучше докупать всё по мере необходимости.

Первым делом нужно запомнить, что принцип работы в гидравлическом прессе это давление, которое можно получить путём ручного действия или насоса. Давление можно подавать в рабочий цилиндр и с помощью установки гидравлического домкрата, который имеет уже встроенный насос ручного действия. Домкраты могут быть самые разные, но лучше выбирать модель бутылочного типа, так как они за всё время применения показали самый длительный срок эксплуатации. В начале сборки гидравлического пресса нужно обратить внимание на то, что домкрат устанавливается исключительно в вертикальном положении и не допускается варианта, когда шток домкрата выдвинуть вниз.

Для использования гидравлического пресса в домашних условия, хватит минимальной силы нагрузки, которая равняется 10–20 тоннам. Большая сила нагрузки, используется только при работе на производстве. Важно также обратить внимание на такие характеристики, как:

  • параметры станины;
  • рабочий ход поршней;
  • вес;
  • габариты.

Давление внутри цилиндра получают при использовании ручного или гидравлического насоса. Второй вариант упрощает работу, но ручной насос можно легко заменить.

Создание основы для самодельного пресса из домкрата

Начало работы по созданию самодельного пресса основывается на создании платформы, которая будет служить опорой и сможет при этом выдержать нагрузку пресса. Нужно учитывать, что сила, которая будет действовать во время прессовки, должна быть пропорциональна узлам. Фактически домкрат будет всячески стараться разорвать рамную конструкцию, поэтому её прочность — это залог качества всего оборудования. Необходимо сделать раму, которая выдерживала бы нагрузку превосходящую силу, действующую во время работы гидравлического пресса.

Рамный проём должен соответствовать по размеру предполагаемому материалу, который будет использоваться во время прессовки, поэтом важно определиться с шириной этой части на этапе её создания. Минимальные размеры ширины имеют свои пределы, ведь она не может быть меньше суммарных габаритов пресса. При определении точной высоты гидравлического пресса требуется учитывать, длину домкрата, свободную амплитуду штока, свободное место для обработки материалов и размеры рабочего стола.

Гидравлический домкрат устанавливается на основное полотно пресса, при этом детали будут упираться в полотно рамной конструкции. В таком случае вся сила, которая будет передаваться от штока на обработку или прессовку материала, будет зависеть от работы подвижного рабочего стола. Он устанавливается на верхнюю часть конструкции домкрата. Перемещение при этом будет происходить при помощи станины вверх и вниз.

Получить необходимую прочность и жёсткость конструкции можно путём использования сразу нескольких рёбер. Для этого необходимо купить профили из металла углового или квадратного типа. Идеальный размер профиля должен составлять 50 или 40 мм на сторону. Если под рукой просто нет необходимых профилей, их можно изготовить из обычных металлических листов, которые сгибаются в форме угла. Потом необходимо просто приварить два угла друг к другу в верхней и нижней части. Таким образом, можно получить профиль с несколькими рёбрами жёсткости, которые значительно увеличивают максимальный предел нагрузки конструкции.

Для того чтобы придать гидравлическому прессу устойчивость, необходимо приварить пластину к изготовленной стальной конструкции. По стандартным чертежам металлическая пластина должна быть толщиной в 8–12 мм и размером в 200 на 250 мм. Дальше нужно будет установить на оборудование две пружины у домкрата с обеих сторон. С одной стороны, пружины должны быть прилеплены к станине, а, с другой стороны, установлены на рабочий стол. Пружины служат для того, чтобы вернуть домкрат в исходное положение, поэтому они должны обладать соответствующей жёсткостью и размерами.

Создание упора для гидравлического пресса

При создании пресса своими руками, нужно изготовить дополнительно ещё и упор. Для этого подойдёт металлический материал, который использовался при создании стоек. Длина заготовки должна при этом равняется ширине конструкции. Дальше нужно сварить две детали между собой и соединить с опорной конструкцией. Следует приварить два металлических уголка, которые имеют 40 или 50 мм одной стороны, друг к другу. Длина выбирается произвольная, но в пределах 30– 50 см. Все заготовки после этого свариваются между собой и устанавливаются на своё положенное место. Угол соединения при этом должен равняться 90 градусам.

Следует соблюдать угол во время сваривания. Для этого необходимо использовать угольники, которые помогут соблюсти необходимые 90 градусов, и не позволят конструкции во время сваривания согнуться.

Преимущество съёмного упорного элемента

Съёмный упорный элемент в основном устанавливается для того, чтобы передвигать его по направляющей и тем самым будет передаваться направление на составляющую. Для его создания потребуются простые металлические отрезки толщиной 10 мм. Заготовки по длине должны быть немного меньше расстояния между двумя стойками. Конечный этап — это приваривание упора к двум стойкам.

Заключение

Сделать своими руками гидравлический пресс с помощью домкрата очень просто. Для этого можно использовать подручные средства, всевозможные чертежи, которые можно найти в интернете, а также собственный опыт. В итоге получиться оборудование, которое может приготовиться в быту в любой момент.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Пресс из домкрата своими руками: фото изготовления и описание

Всем привет! Хочу поделиться очередной самоделкой для гаража — пресс из домкрата.

Собственно, уже давно надоело мучаться с выпрессовкой и запрессовкой подшипников и сайлентблоков, решил сделать пресс своими руками.

Посмотрел в гараже металл, и нашел, куски 14 го швеллера, уголки 75, и прочую мелочёвку. Купил домкрат на 15 тонн.

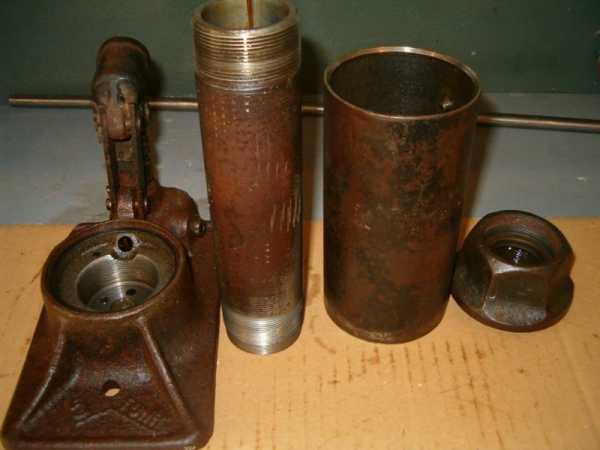

После покупки, домкрат сразу переделал. Вставил кусок трубки от тормозной системы в место забора масла, чтобы домкрат работал кверху тормашками.

Масло в домкрате, тоже поменял, не знаю что залили китайцы, я залил Тотал для гидро-усилителей руля. Всё порезал, сварил и покрасил.

Нарисовал эскиз и размеры пресса.

Сделал заготовки, для сверления отверстий использовал коронку по металу.

Столешница пресса, имеет три положения, ручку домкрата вставил с обратной стороны, поэтому работает как положено при нажатии вниз, выдвигает шток. Самодельный пресс испытал, всё работает.


Автор самоделки: Denis Pticin

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Самодельный пресс из домкрата своими руками: чертежи

Самодельный пресс из домкрата своими руками изготовить может практически каждый человек, знакомый с ручным трудом. Тем более если это автолюбитель, вынужденный периодически заниматься обслуживанием и ремонтом своей машины. При этом оснастить свой гараж прессом мечтает практически каждый из них. Для ряда операций, которые приходится производить при ремонте, он просто незаменим. Однако пресс заводской сборки стоит немалых денег, которые выложить безболезненно сможет далеко не каждый. Сделать пресс из домкрата будет оптимальным выходом в таком случае.

Многие автолюбители согласятся, что наличие любого домкрата для гаража является обязательным. Из него и можно сделать такой пресс своими рукам. Достаточно обзавестись необходимыми для этого материалами и инструментами. Для сборки можно использовать как сварные швы, так и болтовые соединения. В последнем случае пресс получится более мобильным, и при необходимости его можно будет разобрать, что сильно облегчит его перемещение.

Вернуться к оглавлению

Материалы и инструменты

Самодельный пресс представляет собой прочную раму, внутри которой имеется подвижная платформа. С одной стороны на нее оказывает давление шток домкрата, а с другой стороны помещается обрабатываемая деталь. Для установки в раме гидравлического домкрата достаточно нескольких болтов. Чертежи (рис. 2) определяют размеры каждой составной части. Основным определяющим моментом здесь являются размеры домкрата.

Для того чтобы своими руками сделать пресс, нужно приготовить:

  • 6 отрезков стального швеллера №8 длиной по 50 см;
  • 4 отрезка железной трубы прямоугольного сечения 40х60 мм, 2 из которых длиной в 1 м, а 2 — по 50 см;
  • 2 дверные пружины длиной по 20 см;
  • домкрат одноштоковый гидравлический бутылочного типа мощностью примерно 12 т;
  • 10 крепежных болтов с гайками М12 на 80, 4 таких же М10 на 80, 2 М12 на 150 и 4 болта 8 на 30;
  • шпильки М16 на 100 и М8 на 100, высокие гайки, стальная полоса и уголок;
  • грибок от ступицы автомобильного моста, пришедший в негодность.

Из инструментов нужен будет электросварочный аппарат, электродрель с набором сверл по металлу диаметром 16, 12, 10 и 8 мм и ручная угловая шлифовальная машинка «болгарка». Имея все это, вполне можно своими руками собрать нормально функционирующий пресс.

Вернуться к оглавлению

Порядок сборки

Монтаж всех заранее заготовленных деталей происходит с использованием схемы сборки (рис. 1). Из двух отрезков швеллера спинками друг к другу делается основание, соединенное двумя болтами М12. К их поверхности на 4 болта 8 на 30 крепится грибок от ступицы, при этом выступающие за пределы поверхности части диска срезаются «болгаркой». Это будет подвижная платформа. Точно так же скрепляются попарно еще 4 отрезка швеллера. Они становятся нижней и верхней опорами несущей рамы пресса. Вторая будет стационарной, а положение первой можно менять.

Из метровых отрезков прямоугольной железной трубы делаются вертикальные боковые стойки. Снизу, поперек с обеих сторон крепится основание из полуметровых отрезков такой же трубы. Перпендикулярно к ним крепятся сваркой ближе к краям отрезки уголка. В них с обеих сторон сверлятся отверстия, через которые пресс крепится к полу гаража болтами. Это позволяет регулировать его положение по вертикали, если пол недостаточно ровный. Верхний упор делается из спаренного швеллера и крепится к боковым стойкам теми же болтами, что и подвижная платформа. Посередине, в месте, в которое будет упираться шток домкрата, дополнительно приваривается стальная пластина толщиной 8-10 мм.

Перед этим на направляющие надевается подвижная платформа таким образом, чтобы спаренные отрезки швеллера оказались с обеих сторон от стоек. За скрепляющие отрезки швеллера болтами крепятся дверные пружины, на которых она оказывается подвешена. К ней снизу прикрепляется ступица, а сверху на болты М10 крепится гидравлический домкрат. Нижний упор делается также из спаренных отрезков швеллера. Благодаря просверленным в боковых стойках отверстиям, расстояние между которыми по вертикали составляет 10 см, можно регулировать его положение по высоте. Для этого в отверстия вставляют с обеих сторон две шпильки. Это позволяет прессовать детали различного размера.

Пресс из простого домкрата, даже если он сделан своими руками из подручных средств, окажется незаменимым помощником, экономящим своему владельцу и время, и финансовые средства, зачастую довольно существенные.

Достаточно сказать, что произвести выпрессовку сайлентблока без его помощи почти невозможно. В то же время снять с него домкрат и использовать его для иных целей является делом нескольких минут. Если же пресс еще и имеет разборную конструкцию, чего в заводском исполнении практически не бывает, то его эксплуатация становится еще и очень удобной.

moigarazh.ru

Пресс без сварки из автомобильного домкрата своими руками

Очень простая конструкция гидравлического пресса из обычного автомобильного домкрата. При проведении ремонта автомобиля, мотоцикла, а также выполнении различных видов работ возникает необходимости в использовании пресса. С его помощью можно делать контролированный изгиб деталей, проводить их выравнивание, выжимать запрессованные подшипники и т.д. Высокая стоимость заводского пресса делает такую покупку неоправданной. Я предлагаю вариант его изготовления на основе автомобильного домкрата на 5 тонн.

Требуемые материалы


Перед началом изготовления пресса потребуется закупить или найти в закромах:
  • стальную квадратную трубу 50х50 мм;
  • стальной уголок 40х40 мм;
  • стальную полосу 40х4 мм;
  • стальную плиту 10 мм;
  • стальную плиту 4 мм;
  • бутылочный домкрат на 5 т;
  • 2 цилиндрические пружины для батута;
  • 2 J-образных болта с гайками;
  • 12 болтов M10 на 60 мм с гайками;
  • 2 болта M10 на 80 мм с гайками;
  • 2 болта М10 под шестигранный ключ длиной 30 мм;
  • 4 болта М8 под шестигранный ключ длиной 16 мм;
  • 2 болта M10 на 16 мм;
  • 4 болта M6 на 16 мм;
  • 1 болт M10 на 30 мм под шестигранный ключ
  • шток с пяткой.

Процесс изготовления гидравлического пресса из домкрата



Для начала обрезают 2 заготовки от квадратной трубы. Они будут в дальнейшем использованы в качестве главной стойки станка. Их длину подобрал под параметры домкрата. У меня получилось 66 см. Также сразу делаю ножки из уголка. Для обеспечения их устойчивости вполне достаточно длины в 30 см.

Наношу на уголок с помощью керна разметку под сверление, после чего готовлю 2 отверстия под болты М10. Прикладываю уголок по месту на квадратную трубу и равняю под 90 градусов, чтобы сделать разметку для сверления. Готовлю сквозное отверстие через обе стенки квадрата. Теперь соединяю трубу и уголок длинными болтами с гайками.

После готовности стоек отрезаю две заготовки из уголка длиной по 40 см. Они будут использоваться в качестве верхнего усиленного упора для домкрата. Прикладываю их поочередно по месту и наношу разметку для сверления. Делаю сначала отверстия в уголках, после чего также просверливаю квадрат.

Вставляю по 2 болта М10 с каждой стороны. Стягиваю стойку и оба уголка вместе.

Из имеющейся толстой стальной плиты вырезаю прямоугольную заготовку размером примерно 80 на 13 см. В нее будет упираться поршень домкрата. Теперь переворачиваю стойку таким образом, чтобы поперечные уголки оказались внизу. Прикладываю пластину поперек и сверлюсь в ее центре.



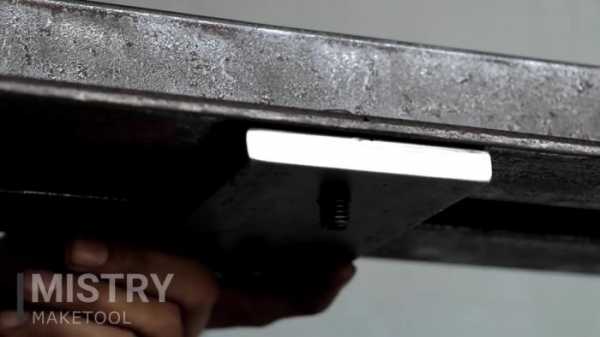

Чтобы шток цилиндра домкрата не проскальзывал под нагрузкой, требуется ограничитель. Для этого вырезаю еще одну пластинку, но немного меньшего размера. Для этого используют тонкую плиту на 4 мм. На ней делаю сквозные отверстия, перенеся их с большой пластины. Также в ее центре фрезой выбираю отверстие большого диаметра, в которое будет входить пятка поршня домкрата. Чтобы не использовать гайки, нарезаю резьбу в тонкой пластинке. Теперь прикладываю обе пластины к опору из уголков и скручиваю все болтами М10 (длиной 30 мм с головкой под шестигранный ключ).


Теперь делаю скользящую опору для закрепления дна домкрата. На нее не будет оказываться серьезные нагрузки, поэтому я решил ее изготовить из стальной полосы.


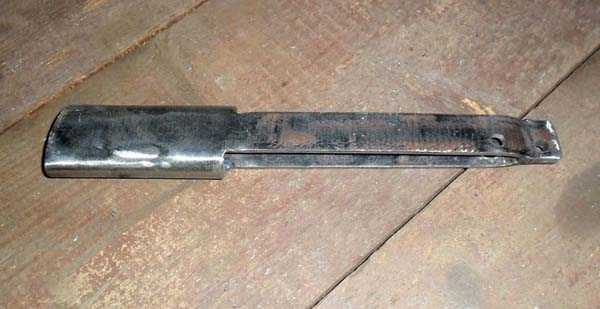

Для начала отрезал две заготовки длиной в 16 см. Сделал на них две поперечные отметки на расстоянии 5,4 и 10,8 см от одного из краев. После протачиваю клинообразный рез болгаркой, но не обрезаю до конца. По полученной бороздке загибаю полосу, получив П-образный профиль, который легко скользит по стойке станка.

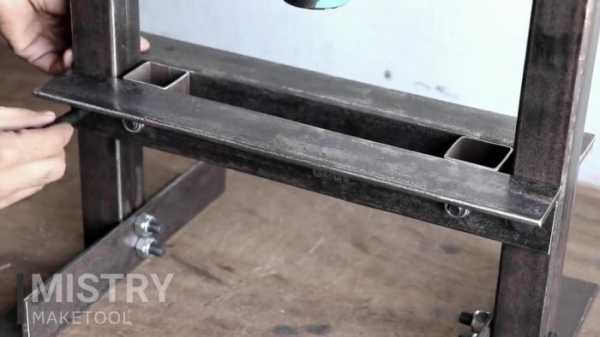

Приложив профиля по месту к стойке измеряю расстояние между ними, при этом отнимаю 4 мм на допуск. Переношу размеры на стальную полосу. Ее длина должна быть на 8 см больше. Делаю отметку, предварительно отступив от края по 4 см. После этого аналогичным способом прорезаю клинообразные бороздки болгаркой. Загибаю полученные по краям полосы хвостики под 90 градусов.

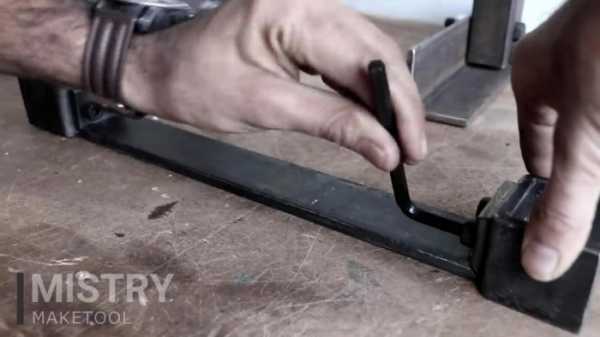

Теперь нужно соединить полученные из полосы заготовки. Для этого сначала насверливаю на хвостиках отверстия и сразу же нарезаю в них резьбу, чтобы не использовать потом гайки. Также готовлю отверстия в П-образном профиле и соединяю все болтами М8 с головкой под шестигранный ключ длиной 16 мм.

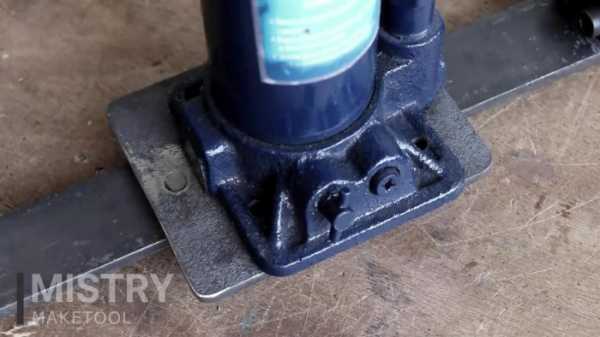

Далее беру стальную плиту с сечением 4 мм и прикладываю к ней дно домкрата и обвожу, делаю допуски и обрезаю. Полученную заготовку примеряю в центре нижней опоры, изготовленной из стальной полосы. Делают 2 отверстия, и нарезаю резьбу. Соединяю пластину и стойку, после спиливаю лишнюю длину болтов.

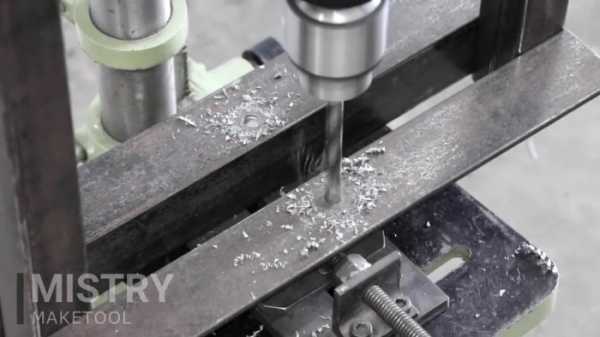

В дне домкрата делаю четыре отверстия. После этого прикладываю его к пластине нижнего упора, наношу разметку и сверлю. Также нарезаю резьбу.




По центру пластины опора домкрата делаю сквозное отверстие. После частично расширяю его под головку болта М10, но сверлю не насквозь, только чтобы утопить шляпку.


На стальной полосе с направляющими профилями отступив несколько сантиметров от опорной пластины делаю по отверстию. В дальнейшем они пригодятся для закрепления пружин.

Начинаю сборку подвижной части станка. Сначала вкручиваю в центральное отверстие пластины болт М10, применяя шестигранный ключ. Его головка полностью прячется. Сверху ставлю домкрат и закрепляю его мелкими болтиками, также под шестигранный ключ. В боковые отверстия на полосе вставляю J-образные болты. Затягиваю их двумя гайками.


Теперь на верхнем упоре станка, напротив J-образных болтов, делаю поперечные сквозные отверстия через оба уголка. Вставляю болты и соединяю их пружинами с J крючками.





Снова беру стальной уголок и отрезаю 2 заготовки по 40 см каждая. Они будут использоваться в качестве подставки для расположения прессуемых заготовок. Сверлюсь аналогично тому способу, который применял при креплении верхнего упора домкрата. Чтобы добавить жесткости сделал 2 вставки с отрезков квадратной трубы, также они не позволят платформу перекашиваться и падать при перестановке.


Теперь завершающий этап. Беру стальной шток с пяткой и обрезаю по нужной длине.

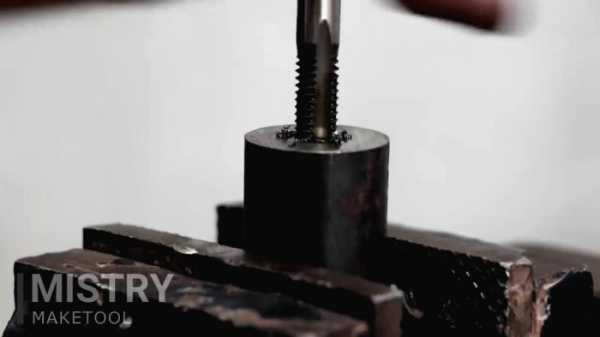

Делаю в его торце отверстие под болт М10. Нарезаю резьбу и прикручиваю шток к болту, который был ранее вкручен в центр нижнего упора домкрата.




Остается только наделать сквозных отверстий по стойкам, чтобы иметь возможность менять высоту платформы под необходимые параметры заготовок. Я пока сделал только пару, в дальнейшем буду высверливать при необходимости.



Можно приступать к тестированию. Стандартная рукоятка домкрата не удобная, поэтому я ее заменил более длинной трубкой.

Для защиты от коррозии покрасил все в красный и черный цвет.

При сборке я отказался от использования сварки, поскольку важно соблюсти правильные углы. При сваривании деталь может увести в бок. Как известно – перекос, давление и сварочные швы несовместимы. Главное преимущество конструкции в том, что при необходимости я всегда смогу снять домкрат и поставить его обратно.




Смотрите видео процесса изготовления


sdelaysam-svoimirukami.ru

Самодельный пресс из домкрата: фото изготовления

Пресс из домкрата сделанный своими руками: фото изготовления пресса с описанием.

Для напрессовки подшипников и прочих деталей, сделал из швеллера и домкрата, простой и удобный пресс. Приспособление довольно нужное в гараже, а на его изготовление понадобится немного времени.

Материалы:

  • Советский домкрат.
  • Швеллер.
  • Шпильки М16 длиной 60 см — 2 шт.
  • Гайки под шпильки.

Далее сам процесс изготовления самоделки.

Нашёл в закромах куски швеллера.

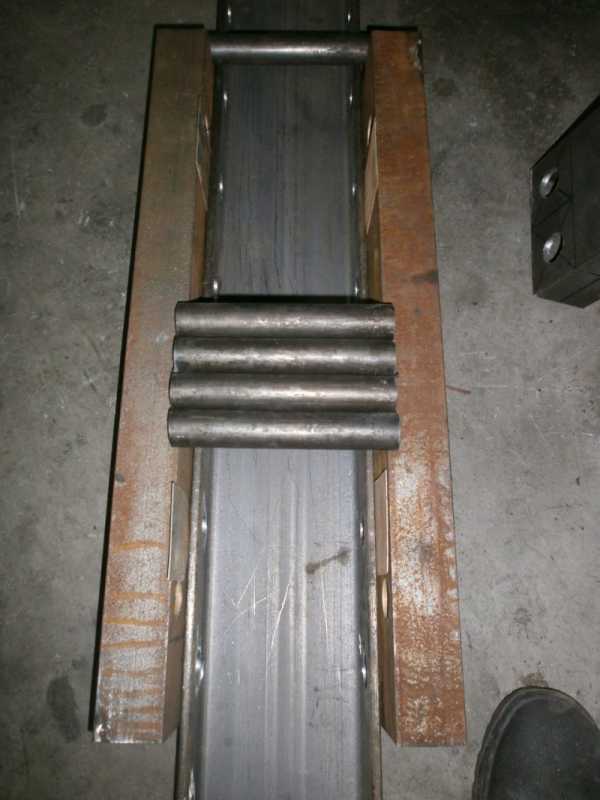

Изготовил вот такие части для пресса, верхний и нижний швеллер длиной по 35 см.

Изготовил удобную ручку для домкрата.

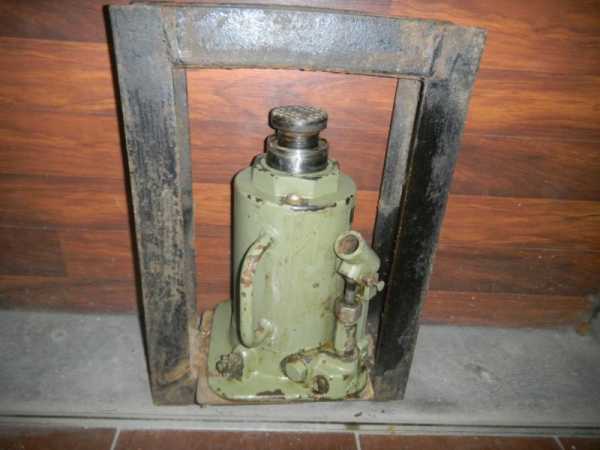

Собрал конструкцию, получился вот такой простенький пресс.

Под основание домкрата сделал площадку.

На фото запрессовываю обойму подшипника в ступицу, пресс работает отлично.

Популярные самоделки из этой рубрики

Самодельный держатель для дрели...

Самодельный токарный станок по дереву своими рукам...

Инструмент для удаления вмятин без покраски...

Отрезной станок из болгарки своими руками...

Самодельный токарный станок по дереву...

Отрезной станок из болгарки и каретки велосипеда...

Самодельный шлифовальный станок...

Листогиб своими руками

Циркулярная пила своими руками...

Сверлильный станок из двигателя от стиральной маши...

Приспособление для заточки сверл из гайки...

Отрезной станок из болгарки своими руками...

Загрузка...

sam-stroitel.com

Самодельный пресс из домкрата своими руками: чертежи

Домашнему мастеру зачастую приходится выполнять техоперации, связанные с выпрессовкой различных деталей.Самодельный пресс из домкрата своими руками просто необходимо иметь среди набора инструментов, которыми оснащается гараж.

Зачем нужен домкрат?

Причина, по которой гидравлический домкрат используется в качестве основы для сборки пресса — его действие в соответствии с законами физики. Согласно этим законам при воздействии давления на жидкость ее объем не изменяется.

Этот принцип дает возможность воздействовать на детали с тем же усилием, которое передается на подъемник оператором, не теряя при этом мощности. Одновременно сила, которая воздействует на обрабатываемый объект, гораздо сильнее той, которую использует человек во время работы. Поэтому домкрат необходим во многих видах работ, которые проводятся в гараже.

КПД данного инструмента составляет 80%, благодаря чему обеспечивается нужная грузоподъемность и, в случае с использованием самодельного пресса из гидравлического домкрата, достаточная сила сжатия.

Недостатки у инструмента есть, их стоит учитывать тем, кто решил изготовить пресс из домкрата. Основной недостаток заключается в том, что практически нет возможности скорректировать высоту, на которую поднимается шток. В случае с использованием пресса, изготовленного из гидродомкрата, это будет означать следующее: давление в камере инструмента необходимо постоянно полностью стравливать.

Лучше всего для сборки гидравлического пресса своими руками подходит бутылочный гидродомкрат, так как он обладает большей мощностью, чем подобные инструменты механического типа: рычажные, винтовые, кривошипные и т.д. Схема инструмента и форма корпуса очень просты, что является плюсом при сборке пресса.

Бутылочные гидродомкраты могут различаться по конструкции, но в любом случае они могут выдерживать вес или, в данном случае, оказывать усилие в диапазоне 2-100 тонн. Еще одно преимущество бутылочного гидравлического домкрата — компактность по сравнению с другими моделями.

Последовательность сборки гидравлического пресса

Для того, чтобы сделать пресс с использованием гидродомкрата, нужно подготовить полный инструментарий и необходимые материалы:

  • гидродомкрат бутылочного типа;
  • электросварка и электроды к ней;
  • шлифмашина с диском для резки металла;
  • квадратная профтруба с толстыми стенками;
  • ножовка по металлу;
  • стальная полоска шириной не менее 1 см;
  • швеллер;
  • отрезок трубы длиной 1-1,5 см;
  • 2 пружины;
  • пластинка из металла: 250х100 мм, ширина — 10 мм;
  • уголок 5х5 см.

Существуют различные схемы устройства пресса с применением в его конструкции гидравлического домкрата.

Перед тем, как изготовить гидравлический пресс своими руками, следует подготовить чертежи конструкции.

При изготовлении домкрата важно подобрать не только качественный инструмент, но и сделать для него качественную опору. Это обязательное условие, так как на опорную платформу при работе пресса будет давить точно такое же усилие, что и на сам обрабатываемый предмет. Поэтому конструкция должна обладать необходимым прочностным запасом, иначе вся конструкция очень быстро выйдет из строя.

Чтобы обеспечить достаточное качество опорной платформы, нужно использовать металлические швеллеры, имеющие большое количество ребер жесткости. Всего понадобится 4 одинаковых по длине швеллера.

С помощью сварочного инструмента все детали соединяются снизу и сверху. При работе стоит оценить качество сварного шва. В идеальном варианте он должен обеспечивать оптимальную жесткость конструкции.

Сборка съемного упора гидродомкрата

Высота вертикальных створок зависит от наибольшего выхода штока, параметров корпуса гидравлического домкрата, толщины съемного упора. Нижний упор и платформа пресса должны быть одной длины.

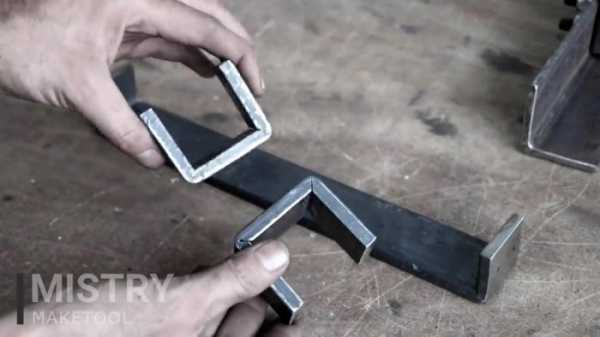

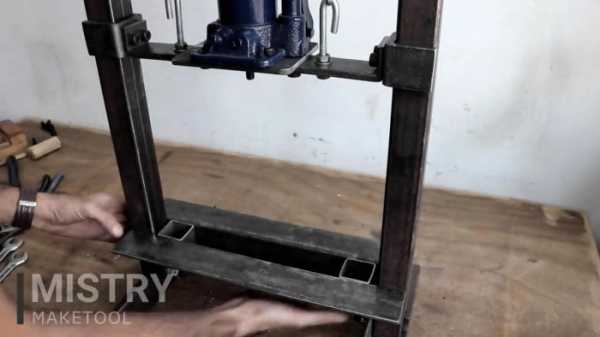

Опорную платформу, стойки и упор соединяют так, чтобы получилась рама прямоугольной формы. При этом все элементы должны быть установлены строго под углом 90 градусов. Чтобы обеспечить это, используются металлические уголки.

Упор изготавливается из металлических полосок, толщина которых не менее 1 см. Стальные полосы соединяются друг с другом электросваркой. Образуется упор, который во время использования пресса будет с помощью направляющих перемещаться в вертикальной плоскости. Важно обеспечить еще одно условие — упор должен легко сниматься, потому что работать предстоит с различными объектами. Чтобы это обеспечить, в стальных полосах делают сквозные отверстия. Одновременно такая мера позволит зафиксировать упор во время движения.

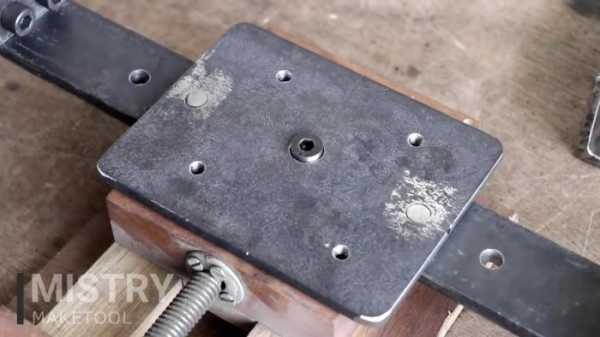

Далее, нужно подготовить стальные пластинки. Они должны быть больше на 10 см блока из металлических пластин. В пластинках нужно сделать по два отверстия, сходных с теми, которые были сделаны ранее.

Для установки съемного упора используются гайки и шайбы соответствующих размеров.

Также для сборки упора допускается применять фрагмент трубы квадратной или прямоугольной формы — такой же, какой применялся и для сборки станины. Длину отрезка нужно выбирать в зависимости от расстояния между стойками: кусок трубы должен быть немного меньше. К нему так же, как и в первом случае, по бокам крепятся стальные пластинки.

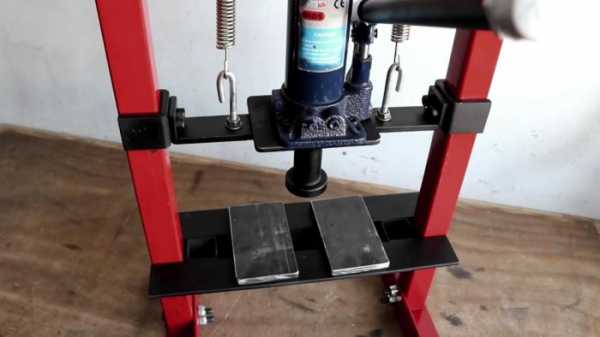

На нижней части платформы в центре закрепляется фрагмент трубы (1-1,5 мм) достаточного диаметра, чтобы в него без труда заходила верхняя часть штока бутылочного домкрата.

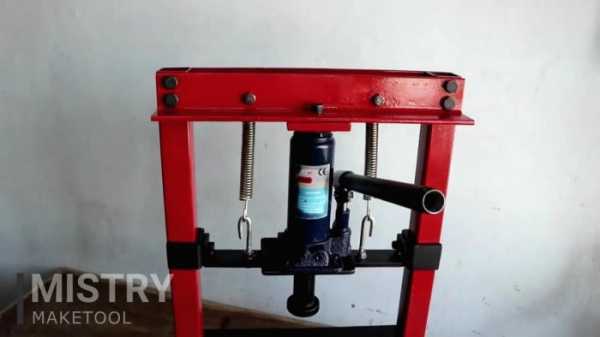

Затем на одинаковом расстоянии от этой трубы устанавливают пружины. Когда шток будет выдвигаться, пружины раздвинутся, а затем вернутся в прежнее положение после стравливания давления.

На финальном этапе устанавливают сам домкрат. Сначала упор оттягивают, а затем закрепляют домкрат между платформой и упором. При этом шток должен в исходном положении упираться в фиксатор.

После установке домкрата процесс изготовления пресса считается оконченным и можно переходить к эксплуатации.

tvoygarazh.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
