У этого термина существуют и другие значения, см. Газовый баллон (значения).

Га́зовый балло́н — сосуд под избыточным внутренним давлением для хранения сжатых, сжиженных (превращающихся в жидкость при повышенном давлении) и растворенных под давлением газов.

К газам, хранящимся в сжатом виде при нормальной температуре относятся: кислород, воздух, водород, азот, метан, фтор, гелий и другие газы.

Большинство других газов при повышении давления переходят в жидкое состояние и хранятся в баллонах в жидком виде без охлаждения. Например: хлор, аммиак, углекислый газ, закись азота, сжиженные углеводородные газы и другие.

Ацетилен при хранении требует особых условий (наличие адсорбента в баллоне).

Конструкция

Сварные газовые баллоны состоят из обечайки, днищ и горловины, бесшовные стальные баллоны состоят из цилиндрической части, днищ и горловины. К горловине баллонов крепятся различные устройства — фланцы, штуцеры, вентили. Толщина стенок определяется стандартом на изготовление. Для изготовления стальных бесшовных баллонов обычно используются бесшовные стальные трубы.

Основные межгосударственные стандарты для изготовления газовых баллонов — ГОСТ 15860, ГОСТ 949-73, ГОСТ 9731-79, ГОСТ 12247-80. Используются стали марок 34CrMo4, 30ХМА, 45, 30ХГСА.

Кроме цилиндрических могут применяться баллоны высокого давления сферической и тороидальной форм.

Для хранения, например, сжиженных углеводородных газов также используются композитные баллоны.

Применение

Газовые баллоны используются как в бытовых, так и в промышленных целях. Они необходимы для удобной транспортировки, хранения и применения различных технических газов.

Окраска и маркировка

Основная статья: Окраска и маркировка баллонов с газами

На территории стран таможенного союза — ТР ТС 032. Международный стандарт на маркировку газовых баллонов способом ударного клеймения — ИСО 13769.

Безопасность

Газовые баллоны должны проходить обязательную процедуру технического освидетельствования через заданный для конкретной конструкции и условий эксплуатации промежуток времени.

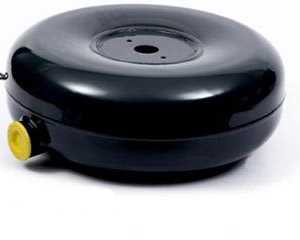

Газовые автомобильные баллоны

Результаты проведения технического освидетельствования заносятся способом ударного клеймения в паспорт: на сварных баллонах — на металлическую пластинку, закреплённую около горловины, на бесшовных баллонах на днище со стороны горловины. В паспорте указаны сведения о баллоне — масса, вместимость, дата изготовления и д.р. К эксплуатации допускаются только полностью исправные и прошедшие процедуру технического освидетельствования газовые баллоны.

Для механической защиты баллонов при транспортировании могут использоваться резиновые кольца .

Направление резьбы на вентилях кислородных баллонов и баллонов с горючими газами различается, чтобы исключить присоединение редуктора с остатками горючего газа к кислородному баллону и образования взрывоопасной смеси.

См. также

Литература

• Газовый баллон // Краткая энциклопедия домашнего хозяйства. — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.
• Промышленное газовое оборудование: Справочник, 6-е изд., перераб. и доп./под ред. Е. А. Карякина — Саратов: Газовик, 2013. — ISBN 978-5-9758-1209-4
• Оборудование для сжиженных углеводородных газов: Справочник, 1-е изд./ под. ред. Е. А. Карякина — Саратов: газовик, 2015. — ISBN 978-5-9758-1552-1

Примечания

Кислород в баллонах высокого давления.Классический стальной газовый баллон на 50 литровВентиль баллонный ВБ-12,8 на газовом баллоне.

Стрелка на маховике показывает направление вращения для закрытия

1. ↑На баллонах с горючими газами резьба левая

Технические характеристики пропанового баллона

Физические и технические свойства сжиженного газа: Пропан Бутан Химическое название C 3H 8 C 4H 10 .

Плотность жидкой фазы при 20°C 0,498 кг .l -1 0,578 кг .l -1 Плотность газа при 15°C 2,019 кг .м -3 2,590 кг .м -3 Специфический объём газа (воздух = 1) 1,562 2,091 Момент кипения — 42,6 °C — 0,5 °C Момент расплавления — 190,16 °C — 134,96 °C объем газа, который испарится из 1 кг жидкой фазы при температуре 0°C и при давлении 101,325 кПа при температуре 20°C и при давлении 101,325 кПа 0,496 м 3 0,553 м 3 0,368 м 3 0,395 м 3 Коэффициент полезного действия в отоплении/жидкая фаза/ Коэффициент полезного действия в отоплении / газ / 50,43 MДж.кг -1 101,82 MДж.м 3 51,75 MДж.кг -1 134,02 MДж.м 3 Теплотворная способность/ жидкая фаза/ Теплотворная способность/ газ / 46,34 MДж.кг -1 93,57 MДж.м 3 47,70 MДж.кг -1 123,55 MДж.м 3 Октан 100 89

для газа сжиженного — 0,55 кг/л; для газа сжатого — 0,59 кг/м3
1м3 пропан-бутана технического = 4,21л сжиженого газа

усреднённая плотность пропана-бутана технического 2,25кг/м3. Расчет предлагают делать таким образом: В баллоне ёмк. 40литров содержится 21 кг пропана-бутана т.о. газа: 21кг : 2,25кг/м3 = 9,33м3 сжиженного газа: 40л : 9,33м3 = 4,29л/м3 Т.е 1 м3 = 4,29л Так всё-таки, 4,21 или 4,29???

В баллоне ёмк. 50литров (ГОСТ 15860-84) содержится 21,2 кг пропана-бутана т.о. газа: 21,2кг : 2,25кг/м3 = 9,422м3 сжиженного газа: 50л : 9,422м3 = 5,31л/м3 Т.е. 1 м3 = 5,31л. Технические характеристики: • Объем, л 50. • Рабочее давление, МПа 1,6. • Испытательное давление, МПа 2,5. • Габаритные размеры: Диаметр обечайки, мм 299. • Высота, мм 980. • Толщина стенок, мм 3. • Материал: сталь В Ст.3 сп. Масса порожнего баллона, кг 22. • Масса сжиженного газа, кг 21,2.

Технические характеристики пропанового баллона

Date: 2015-07-24; view: 3336; Нарушение авторских прав

ГАЗОВЫЕ БАЛЛОНЫ

Похожие статьи

shtyknozh.ru

Газовый баллон 50 литров размеры

Министерство образования Российской Федерации

Профессиональное училище №26

«Баллоны для сжатых газов»

выполнил студент

Амельченко С.А.

проверил Функнер В.Г.

с. Михайловское 2010 г.

Содержание

Введение

Баллоны для сжатых газов и сжиженных

Кислородные баллоны

Ацетиленовые баллоны

Баллоны для пропан-бутана

Запорные вентили для баллонов

Хранение и транспортировка баллонов

Таблицы баллонов

Кислородный баллон

Эскизы вентилей

Список использованной литературы

Введение

Способ газовой сварки был разработан в конце прошлого столетия, когда начиналось промышленное производство кислорода, водорода и ацетилена. В тот период газовая сварка являлась основным способом сварки металлов и обеспечивала получение наиболее прочных сварных соединений. В дальнейшем с созданием и внедрением высококачественных электродов для дуговой сварки, автоматической и полуавтоматической дуговой сварки под флюсом и в среде защитных газов (аргона, гелия и углекислого газа и др.), газовая сварка была постепенно вытеснена из многих производств этими способами электрической сварки. Тем не менее, и до настоящего времени газовая сварка металлов наряду с другими способами сварки широко применяется в народном хозяйстве.

В данной работе мы рассмотрим неотъемлемый элементы данного вида сварки – баллоны для сжатых и сжиженных газов. Разберём с основные видами баллонов, их назначение, а также меры безопасности при работе с ними и их транспортировке.

Баллоны для сжатых газов и сжиженных

Для хранения и транспортировки сжатых, сжиженных и растворенных газов, находящихся под давлением, применяют стальные баллоны. Баллоны имеют различную вместимость — от 0,4 до 55 дм3.

Баллоны представляют собой стальные цилиндрические сосуды, в горловине которых имеется конусное отверстие с резьбой, куда ввертывается запорный вентиль. Для каждого газа разработаны свои конструкции вентилей, что исключает установку кислородных вентилей на ацетиленовый баллон, и наоборот. На горловину плотно насаживается кольцо с наружной резьбой, служащее для навертывания предохранительного колпака, который служит для предохранения вентиля баллонов от возможных ударов при транспортировке.

Баллоны для сжатых, сжиженных и растворенных газов изготовляют согласно ГОСТ 949—73 из бесшовных труб углеродистой и легированной стали. Для сжиженных газов при рабочем давлении не свыше 30 кгс/см2 допускается применение сварных баллонов. Требования к баллонам регламентируются правилами Гостехнадзора РФ.

В зависимости от рода газа, находящегося в баллоне, баллоны окрашивают снаружи в условные цвета, а также соответствующей каждому газу краской наносят наименование газа. Например, кислородные баллоны окрашивают в голубой цвет, а надпись делают черной краской, ацетиленовый — в белый и красной краской, водородные — в темно-зеленый и красной краской, пропан — в красный и белой краской. Часть верхней сферической части баллона не окрашивают и выбивают на ней паспортные данные баллона: тип и заводской номер баллона, товарный знак завода-изготовителя, масса порожнего баллона, вместимость, рабочее и испытательное давление, дата изготовления, клеймо ОТК и клеймо инспекции Госгортехнадзора, дата следующего испытания. Баллоны периодически через каждые пять лет подвергают осмотру и испытанию.

Кислородные баллоны

Кислородный баллон представляет собой стальной цилиндр со сферическим днищем и горловиной для крепления запорного вентиля. На нижнюю часть баллона насаживается башмак, позволяющий ставить баллон вертикально. На горловине имеется кольцо с резьбой для навертывания защитного колпака. Средняя жидкостная вместимость баллона 40 дм3. При давлении 15 МПа он вмещает ~ 6000дм3 кислорода.

Ацетиленовые баллоны

Ацетиленовые баллоны окрашивают в белый цвет и делают на них надпись красной краской «Ацетилен». Их конструкция аналогична конструкции кислородных баллонов. Давление ацетилена в баллоне 1,5 МПа. В баллоне находится пористая масса (активизированный уголь) и ацетон. Растворения ацетилена в ацетоне позволяет поместить в малом объеме большое количество ацетилена.

Как отличить автомобильный газовый баллон

Растворенный в ацетоне ацетилен пропитывает пористую массу и становится безопасным.

Ацетиленовый баллон заполняется пористой массой из расчета ок. 320 г на 1 л емкости баллона, т. е. около 13 кг массы пористой.

Ацетон заправляют из расчета 250-300 г на 1 л емкости баллона. Находясь в порах растворенным в ацетоне, ацетилен становится взрывобезопасным от давления до 30 кгс/см2, но давление 19 кгс/см2 установлено по ГОСТ 5457-60.

Когда открывают вентиль, ацетилен выделяется из ацетона и в виде газа выходит через редуктор в шланг к горелке.

Для определения количества ацетилена в баллоне последний взвешивают до и после наполнения или частичного расходования. Если вес полного баллона 89 кг, порожнего — 83 кг, то количество ацетилена в баллоне равно: по весу 89 кг — 83 кг = 6 кг, по объему: 6: 1,09 = 5,5 м3, так как при 20ºС плотность 1 м3 ацетилена (вес) = 1,09 кг. Вес порожнего, но готового к заправке баллона выбивается на сферической части баллона.

При отборе ацетилена из баллона уносится до 150 г ацетона после выработки одной заправки.

Ацетиленовые баллоны имеют те же размеры, что и кислородные.

У вентилей ацетиленовых баллонов нет присоединительной резьбы, поэтому редукторы для них крепятся специальным хомутом, имеющимся на редукторе.

Баллоны для пропан-бутана

По конструкции эти баллоны являются сварными из листовой стали толщиной 3 мм с продольным и двумя кольцевыми швами по днищам. К верхнему днищу приварена горловина, к нижнему — башмак (прерывистым швом).

Расчетное давление газа для баллона равно 16 кгс/см2. Баллоны заполняют не более 85% объема из расчета 0,425 кг сжиженного газа на 1 л его вместимости.

Наибольшее распространение в промышленности имеют баллоны емкостью 50 л (на 21, 2 кг сжижаемого газа). Вес порожнего баллона 23 кг без колпака. Количество пропан-бутановой смеси в баллоне можно определить только взвешиванием и сопоставлением результата с весом порожнего баллона, так как газ в баллоне находится в сжиженном состоянии и давление внутри баллона зависит от температуры сжиженной фракции. Например, при прогреве жидкой фракции до 40ºС давление достигает 16 кгс/см2, а при минус 41,5º даже в полном баллоне давления не будет и не будет испарения. Боковой штуцер вентиля баллона имеет левую трубную резьбу диаметром 21,8 мм, 14 ниток на 1 дюйм, к которой присоединяется редуктор для пропана.

Окраска баллона красная, надпись — белая.

Запорные вентили для баллонов

Вентили для ацетилена изготовляются из стали и рассчитаны на рабочее давление 25 кгс/см2.

В хвостовой части вентиля, вворачиваемого в баллон, помещаются войлочный фильтр и стальные сетки с размером ячеек 1,4 мм, способные служить для защиты от частиц пористой массы, которые могут попасть из ацетиленовых баллонов в уплотнитель вентиля и присоединяемый к вентилю редуктор. Вентиль не имеет маховика, так как последний помешал бы надеть присоединительный хомут с натяжным винтом. Открытие и закрытие производится специальным ключом, надеваемым на квадрат шпинделя. На седле в корпусе вентиля располагается эбонитовый уплотнитель (пятачок), открывающий и закрывающий выход ацетилена из баллона.

Уплотнение между шпинделем и корпусом достигается с помощью кожаных сальниковых колец, опирающихся на металлическое кольцо и сжимаемых сальниковой гайкой через шайбу. Поскольку уплотнитель выхода ацетилена из баллона сделан из эбонита, то не следует применять больших усилий при закрытии баллона.

Пропановые вентили имеют стальной корпус и по конструкции отличаются от других тем, что в качестве запорного устройства используется мембрана из пружинной стали, или уплотнитель из неметаллического материала, но с уплотнением всей шпиндельной системы вентиля специальным резиновым чулком — ниппелем.

Кислородные вентили имеют латунный корпус, так как латунь не горит в кислороде. Герметичность вентиля в зоне прохода шпинделя обеспечивается сальником, а также фибровой прокладкой, а в последнее время — капроновой прокладкой, во избежание загорания фибры.Для крепления редуктора вентиль имеет резьбу 3/4″ тр.

Хранение и транспортировка баллонов

Транспортировка баллонов разрешается только на рессорных транспортных средствах, а также на специальных ручных тележках или носилках.

При бесконтейнерной транспортировке баллонов должны соблюдаться следующие требования:

на всех баллонах должны быть до отказа навернуты предохранительные колпаки;

кислородные баллоны должны укладываться в деревянные гнезда; разрешается применять металлические подкладки с гнездами, оклеенными резиной или другими мягкими материалами;

кислородные баллоны должны укладываться только поперек кузова машины так, чтобы предохранительные колпаки были в одной стороне; укладывать баллоны допускается в пределах высоты бортов;

погрузка и выгрузка баллонов должна производиться рабочими, прошедшими специальный инструктаж.

При перевозке в вертикальном положении кислородных и ацетиленовых баллонов допускается применение только специальных контейнеров. Совместная транспортировка кислородных и ацетиленовых баллонов на всех видах транспорта запрещается, за исключением транспортировки двух баллонов на специальной тележке к рабочему месту. В летнее время баллоны должны быть защищены от солнечных лучей брезентом или другими покрытиями.

Перемещение баллонов в пределах рабочего места разрешается производить кантовкой в наклонном положении. Перемещение баллонов из одного помещения в другое производится на специальные тележках или носилках. На рабочих местах баллоны должны быть прочно закреплены в вертикальном положении.

stroyvolga.ru

Каким должен быть газовый баллон для пропана: параметры, свойства, маркировка

Пропан, пожалуй, один из незаменимых углеводородов в сфере энергоносителей. Он нашел широкое распространение, как в промышленной сфере, так и в быту. Приготовление пищи, сварка, системы отопления, химическое производство – лишь малая доля того, где используется это горючее. Но для того, чтобы транспортировать, хранить и расходовать пропан, для начала требуется купить газовые баллоны.

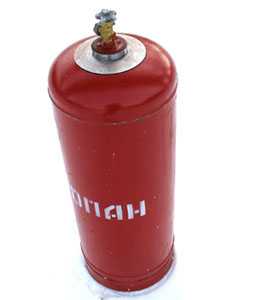

Характеристики 50 литрового баллона сжиженного газа

Существует четыре типа газовых баллонов, отличающихся стандартными объемами в 5, 12, 27 и 50 л. Согласно с ГОСТ 15860-84, 50 литровый баллон обладает следующими характеристиками:

• уровень минимального давления в баллоне составляет 0,1 МПа,
• уровень максимально допустимого давления заправленного баллона равен 1,6 МПа,
• вес тары (резервуара) в опустошенном виде равняется 22 кг с отклонениями в меньшую или большую сторону, не превышающими 2,2 кг,
• объем резервуара равен 50 л,
• рабочая температура баллона не должна превышать 45 °C,
• вес пропана в баллоне составляет 21,2кг (в случае максимального уровня заполнения).

Если говорить о габаритах газового баллона объемом в 50 л, то его высота равняется 0,96 м, диаметр – 0,299 м, а толщина стенок самого корпуса должна быть 0,03 м.

Комплектация баллона

При покупке такого резервуара помните, что в его комплектацию обязательно должны входить:

1. Пропановый вентиль ВБ-2 или ВБ-2-1, совместимый с редуктором марки РДСГ 2-1,2.
2. Кольцо на горловине, предназначенное для закрепления колпака.
3. В некоторых случаях, должен присутствовать башмак.

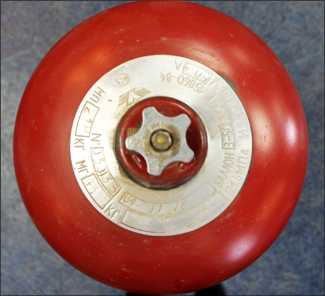

Корпус баллона окрашивается в красный цвет и имеет белую маркировку. Для удовлетворения той или иной потребности выполняются процессы совмещения пропана с бутаном по разным пропорциям. Пропорции зависят либо от времени года, когда планируется сжигание газа, либо от сферы его применения.

ballonis.ru

Баллоны газовые

ООО ТД “Техно-Нова” предлагает со склада в Москве газосварочные баллоны  для применения в быту, производстве, для сварки, в частном бизнесе и автомобильной сфере.

СКАЧАТЬ ПРАЙС-ЛИСТ на ГАЗОСВАРОЧНОЕ ОБОРУДОВАНИЕ

Баллон ацетиленовый, 40л.

Баллон ацетиленовый, ТУ 6-21-40-85, 40л., переаттестованный (переосвидетельствованный)

   Технические характеристики

   Объем, л – 40
   Рабочее давление, МПа – 9,8
   Габаритные размеры:
   Диаметр, мм – 219
   Высота, мм – 1400
   Материал – Сталь 45, Д
   Масса баллона, кг – 65
                    Тип запорного устройства – вентиль ГОСТ 9909-81.

Баллон аргоновый, 40л.

Баллон аргоновый, ГОСТ 949-73, 40л., переаттестованный (переосвидетельствованный)

                     Технические характеристики

    Объем, л – 40
    Рабочее давление, МПа – 14,7
    Габаритные размеры:
    Диаметр, мм – 219
    Высота, мм – 1400
    Материал – Сталь 45, Д
    Масса баллона, кг – 65
    Тип запорного устройства – вентиль ГОСТ 9909-81.

Баллон азотный, 40л.

Баллон азотный, ГОСТ 949-73, 40л., переаттестованный (переосвидетельствованный)

  Технические характеристики

  Диаметр цилиндра, мм 219 .
  Емкость, л 40.
  Высота, мм 1755.
  Вес баллона, кг 93.
  Рабочее давление, МПа 19,6.

Баллон кислородный, 40л.

Баллон кислородный, ГОСТ 949-73, 40л., переаттестованный (переосвидетельствованный)

Технические характеристики

Объем, л – 40
Рабочее давление, МПа – 14,7
Габаритные размеры:
Диаметр, мм – 219
Высота, мм – 1400
Материал – Сталь 45, Д
Масса баллона, кг – 65
                      Тип запорного устройства – вентиль  ГОСТ 9909-81.

 Баллон углекислотный, 40л.

Баллон углекислотный, ГОСТ 949-73, 40л., переаттестованный (переосвидетельствованный)

   Технические характеристики

   Объем, л – 40
   Рабочее давление, МПа – 14,7
   Габаритные размеры:
   Диаметр обечайки, мм – 219
   Высота, мм – 1400
   Материал – Сталь 45, Д
                     Масса баллона, кг – 65
                     Тип запорного устройства – вентиль ГОСТ 9909-81.

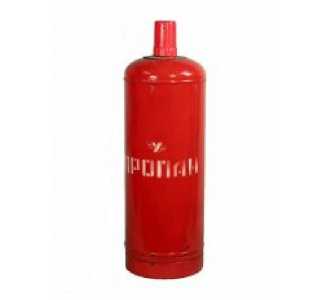

Баллон пропановый, 50л.(НОВЫЙ)

Баллон пропановый (ГОСТ 15860-84), 50л.(НОВЫЙ)

    Технические характеристики

    Объем, л – 50
    Рабочее давление, МПа – 1,6
    Испытательное давление, МПа – 2,5
    Габаритные размеры:
    Диаметр обечайки, мм – 299
    Высота, мм – 980
   Толщина стенок, мм – 3
                     Материал – сталь В Ст.3 сп
                     Масса порожнего баллона, кг – 22
                     Масса сжиженного газа, кг – 21,2
                     Тип запорного устройства – вентиль  ГОСТ 21804-94.

tehnonova.ru

Газовые баллоны

www.gazstandart.ru

Газовый баллон 50 литров, область применения и характеристики

Газовый баллон 50 литров широко применяется в промышленности и в быту. Для промышленных газов в основном применяются цельнометаллические емкости высокого давления (давление 200 или 250 атм.) В быту наиболее распространены емкости с пропаном и метаном. Для хранения и использования сжиженного газа в бытовых целях большим спросом пользуются сварные цельнометаллические сосуды 50 л.

Газовые баллоны пропан 50 литров

Металлические емкости являются самыми широко используемыми на сегодняшний день по виду материала. Сосуды такого объема выпускаются в комплекте только с вентилем (бывают с клапаном). Вентиль ВБ-2 соответствует ГОСТ 21804-94 («Устройства запорные баллонов для сжиженных углеводородных газов на давление до 1,6 МПа»), он снабжен алюминиевой заглушкой с прокладкой, предотвращающей утачку горючего газа при хранении, транспортировке, перерывах в работе. Использование вентиля более предпочтительно с точки зрения безопасности. Сосуды такого объема получили наибольшее применение для отопления частных домов и дач. Для бесперебойной работы такие емкости подключаются по несколько штук параллельно. Во время их использования необходимо помнить о безопасной эксплуатации. При повышении температуры сжиженные газы создают напряжения в материале, которые могут привести к разрыву резервуара. При заполнении необходимо предусматривать «паровую подушку», поэтому их взвешивают до наполнения и после, лишний газ стравливают. В комплект входят кольцо горловины, опорный башмак и защитный колпак.

Существуют ли пластиковые газовые баллоны 50 литров?

Максимальный объем данного типа продукции на сегодня – 33.5 литров. Они обладают следующими качествами: взрывобезопасность, стойкость к коррозии, защита от избыточного давления и высокой температуры, ударопрочность и легкий вес. Пластиковые или полимерно –композитные емкости для газа изготавливаются из ПЭТ (полиэтилена), обмотанного нитями из стекловолокна, укрепленного эпоксидными смолами и помещенные в кожух из полиэтилена. Технические характеристики изделия:

• объем: 33,5л,
• вместимость по пропану: 14 кг
• вместимость по бутану: 18,8 кг
• высота: 720 мм
• диаметр: 306 мм
• вес собственный, без клапана: 7,5 кг
• резьба вентиля: левая
