Содержание

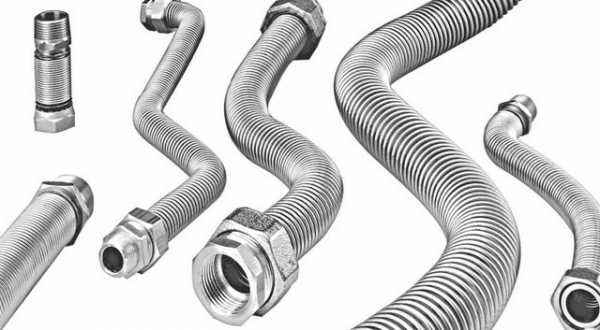

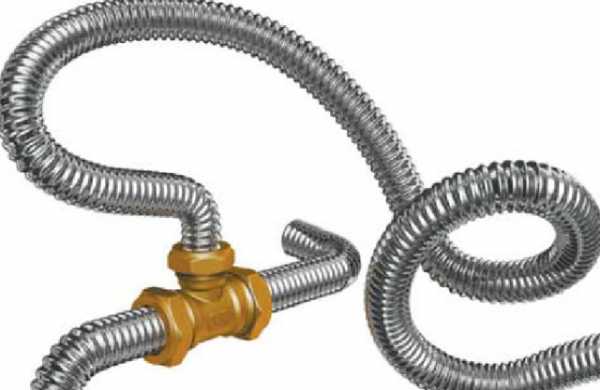

Где применяется гибкая гофрированная труба из нержавеющей стали

Когда речь идет о металлических трубах, в большинстве случаев имеется в виду гладкостенные шовные или бесшовные изделия. Особенность соединения мало ограничивает традиционную сферу использования – отопительные и водопроводные системы, но не позволяет применять их, например, при прокладке электропровода.

Применение

Для работ, где требуется не только прочность, но гибкость, строительный рынок предлагает несколько иной вид продукции.

Гофрированные гибкие трубы

В общем случае изделие представляет собой трубопровод переменного сечения – диметр кольца больше диаметра стыка колец. Это соотношение, так же как и размер кольца и расстояние между ними, определяется производителем.

Конструкционной особенностью гофры является ее повышенная по сравнению с гладкостенным вариантом, механическая прочность и стойкость к внешнему давлению. Гофрированная поверхность более развита, а, значит, внешнему давлению при равном условном проходе противостоит куда большая площадь. При этом часть вертикальной нагрузки воспринимается окружающим материалом, поэтому гофрированный трубопровод может залегать на большей глубине при такой же толщине стенки.

Вторая особенность строения – гибкость колец относительно друг друга, обусловленная более тонкой стенкой на участке с меньшим сечением. Благодаря этому гибкие трубы из нержавеющей стали нашли применение при монтаже сложных коммуникационных систем.

Плюсы и минусы гофры из нержавеющей стали

Гибкостью и высокой стойкостью к нагрузке – как статической, так и динамической, список преимуществ гофрированной трубы не исчерпывается. Поэтому и область применения ее стала значительно шире по сравнению с первоначальной.

  • Коррозийная стойкость – обуславливается исходным сырьем – обычной, оцинкованной или нержавеющей сталью. Последняя, согласно отзывам специалистов, наиболее устойчива к действию неблагоприятных факторов.
  • Долговечность – производители предполагают эксплуатацию сроком до 100 лет.
  • Химическая стойкость – трубы из нержавеющей стали устойчивы к действию химически агрессивных сред, что допускает их использование при монтаже канализационных и водопроводных систем.

  • Монтаж – гибкость гофрированного трубопровода позволяет прокладывать инженерные коммуникации в труднодоступных местах и участках с ограниченной площадью, где обычный монтаж с использованием фитингов невозможен.
  • Экономичность – снижению финансовых расходов способствуют как минимум два момента: более низкая металлоемкость, так как гофра выдерживает большие нагрузки, и простота монтажа, которая сокращает время установки. Также имеет значение и меньшее количество соединительных элементов и креплений, что весьма важно для водопровода или отопительной системы сложной конфигурации. Согласно отзывам экспертов сооружение трубопровода из гофры сокращает затраты на 20–25%.

К недостаткам можно отнести особенности установки гофрированной трубы в грунт или заливке бетоном. Описанная выше способность к распределению вертикальной нагрузки зависит от плотности прилегания почвы или бетона к стенкам. При формировании боковых пустот существует опасность деформации изделия.

Область применения гофрированных труб

Изделия выпускаются с разной толщиной стенок и в большом размерном диапазоне – от 1,6 см до 20 м. Столь огромный разброс обусловлен разнообразием использования.

  • Защита электропроводки – традиционная сфера применения гофры из нержавеющей стали. Благодаря высокой гибкости она легко огибает стены и выступы и занимает значительно меньше места при установке. Сталь совершенно негорюча, поэтому в первую очередь судя по отзывам используется при скрытой прокладке коммуникаций в стенах деревянных зданий. Даже при коротком замыкании возможность возгорания исключается. Допускается монтаж под слоем облицовочного материала.

Монтируется трубопровод из нержавеющей стали очень просто: монтажные клипсы закрепляются в стене саморезами, а гофра в них защелкивается. Трубопровод не нуждается в подтяжке при дальнейшей эксплуатации.

  • Для водопровода и канализации более привычно использование гофрированных труб на участках подвода к сантехническим изделиям – унитазу, смесителю, посудомоечной машине или стиральной. Установить гибкий шланг намного быстрее и проще, чем организовать разводку из гладких труб, а стойкость к температуре у них одинаковая – гофра выдерживает нагрев до +460 градусов.

Стойкость к действию температуры и химически активной среды позволяет применять изделия и для водопровода с горячей водой и для поставки холодной. При этом становится возможной прокладка протяженных магистралей без дополнительных стыковок, так как гибкость гофры предусматривает формирование поворотов.

trubygid.ru

Гофрированная труба. Виды и работа. Применение и особенности

Гофрированная труба имеет ребристую поверхность с небольшими аккуратными складками, которые обеспечивают ее гибкость. Она изготовляется из нержавеющей стали, алюминия, ПВХ, ПВД или ПНД. Труба такой конструкции может иметь диаметр от 10 мм до нескольких метров. Широкий диапазон размеров и материалов наделяет гофрированную конструкцию универсальностью для применения в различных условиях.

Сфера использования для:
  • Защиты электрокабеля от механического воздействия.
  • Подключения вентиляционных элементов.
  • Прокладки канализации и подключения к системе слива.
  • Водопроводных и отопительных систем.

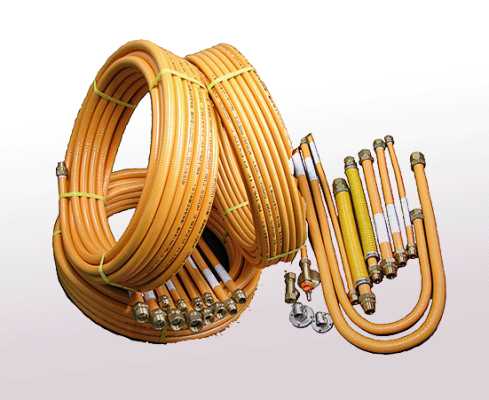

  • Подключения газовых котлов, духовок и плит.

Гофрированная поверхность отличается превосходной гибкостью, поэтому позволяет проводить быстрое и удобное подключение к жестким трубопроводам. При этом можно обойтись без согнутых элементов, таких как колена. Конечно, надежность гофрированной трубы ниже жесткой, но и она довольно хороша. А кроме этого благодаря минимизации мест с состыковкой трубок на поворотах снижает риск разгерметизации, и как следствие утечки или проникновения влаги внутрь.

Металлические трубы
Металлическая гофрированная труба имеет самое широкое распространение. Ее используют для:
  • Подключение вытяжки к системе воздуховода.
  • Прокладки кабеля.
  • Установки смесителей и кранов.

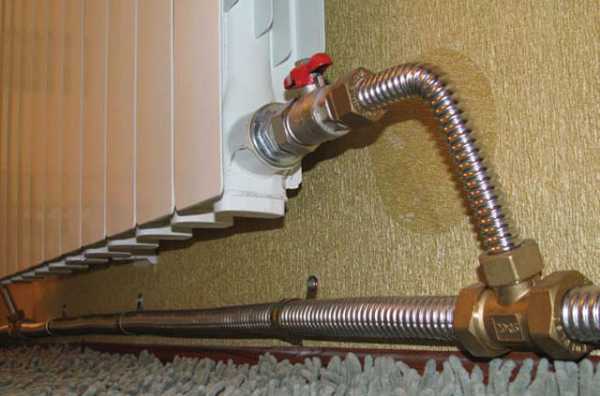

  • Подвода воды к батареям.
  • Подключения газовых колонок.
  • Подсоединения стиральных и посудомоечных машин.
Вытяжка

Что касается использования гофры для вытяжки, то на рынке обычно предлагаются алюминиевые трубы, но встречаются и стальные. Они хорошо выдерживают высокие температуры, поэтому могут использоваться для отвода продуктов сгорания от газового котла или дым от плиты и духовки.

Защита кабеля

Гофрированная труба из металла для прокладки кабеля используется довольно редко в связи со своей дороговизной и наличием более дешевых аналогов. Тем не менее ее применяют в тех случаях, когда нужно обеспечить максимальную защиту от механических повреждений и воспламенения. Металлический кожух не горит и даже если произойдет короткое замыкание кабеля, то огонь не сможет перейти на другие предметы. Недостаток такой трубки в том, что она проводит электричество, таким образом при замыкании пожар не случится, но и прикасаться к поверхности гофры будет опасно. К очевидным достоинствам металлического кожуха можно отнести его многоразовость. После извлечения старого провода в трубку можно завести новый кабель. Металлический кожух сохраняет гибкость даже через годы, что нельзя сказать о пластике.

Водопровод

Стальные гофрированные трубы используются для подсоединения водопровода к смесителям, кранам, бачкам унитаза, стиральным машинам и батареям отопления. В отличие от ранее упомянутых типов для вентиляционной вытяжки или защиты кабеля, они рассчитаны на высокое давление и имеют надежные наконечники с резьбой для прочного крепления.

Для проведения соединения труб предусмотрено специальные переходники с уплотнительными кольцами. Водопроводные трубки являются довольно тонкими, поэтому не обеспечивают высокой пропускной способности. Они изготовляются из нержавеющей стали, что гарантирует неподверженность коррозии. Их соединители делают из латуни. Этот металл тоже не подвержен ржавлению, поэтому гибкую трубку можно в любой момент открутить, без усилий для срыва наслоений коррозийного налета.

Стоит отметить, что гофрированная труба из металла может использоваться не только в качестве небольшого отрезка для подсоединения между потребителем воды и основной магистралью, но и в более глобальных целях. Нередко ее применяют как нагревательный элемент. Если закрепить ее витками на гребенке, то можно получить батарею отопления. Такая конструкция очень быстро нагревается и отдает тепло, но при отключении подачи горячей воды практически сразу же и остывает. Также металлическая трубка может быть использована в системе теплого пола.

Гофра для водопровода может даже использоваться для строительства змеевика в охладительных установках, используемых в перегонных колонах для дистилляции воды или производства домашнего алкоголя. В отличие от медного змеевика сталь меньше вступает в реакции с парами, что исключает появление неприятного вкуса и продуктов окисления.

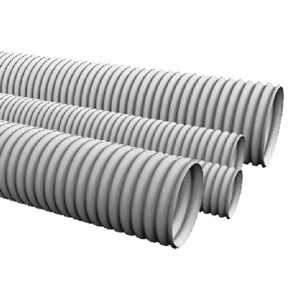

Трубы из ПВХ, ПВД и ПНД
Полимерная гофрированная труба имеет более узкое применение, в сравнении с металлической конструкцией. Ее используют для:

Полимерные трубы совершенно не подвержены коррозии, они обладают легкостью, простотой сгибания и не пропускают электрический ток. Их делают из поливинилхлорида, полиэтилена высокого или низкого давления. Данные материалы имеют различные свойства, на что нужно обратить внимание при покупке, поскольку каждый вариант имеет свои сильные и слабые стороны.

Отличие материалов

Трубки изготовленные из поливинилхлорида являются пожаробезопасными и отличаются высокой стойкостью к агрессивной среде. Они могут применяться для наружной прокладки кабеля, поскольку не подвержены горению даже при контакте с открытым пламенем. ПВХ просто оплавляется, что исключает распространение огня. Этот материал выступает диэлектриком и отлично сгибается. Предлагаются как монолитные трубки, так и армированные, внутри которых имеются вставки с других материалов, что добавляет прочности. Укрепляющий слой выступает центральным и является незаметным.

Полиэтиленовые трубы поддерживают горение, хотя и слабо. Согласно правилам противопожарной безопасности их можно использовать для прокладки кабеля только в закрытых системах. То есть гофра должна быть залита бетоном или заштукатурена. Трубка изготовляется из двух слоев. Верхний представляет собой полиэтилен низкого давления (ПНД), а внутренний высокого давления (ПВД). Полиэтилен имеет более высокий диапазон температуры использования, чем ПВХ. Он колеблется в пределах от -50 до +90 градусов.

Полимерные трубы для защиты кабеля

Полимерная гофрированная труба из поливинилхлорида практически неотличима от полиэтиленовой. Перед покупкой нужно обратить внимание на этикетку, поскольку использование полиэтилена для открытых коммуникаций является распространенной причиной возникновения пожаров при замыканиях. Пластиковые трубы могут применяться для прокладки кабеля связи или электрического провода.

При работе с гофрированной трубкой могут возникать проблемы с протяжкой сквозь нее кабеля, особенно если требуется обеспечить продолжительный монтаж. Для решения этой проблемы можно использовать специальную трубку с размещенным зондом, который представляет собой стальную проволоку. Нужно отрезать требуемую длину трубки вместе с зондом и провести скрутку конца провода с концом проволоки. После этого, при вытягивании зонда происходит затягивание кабеля. Такая труба стоит дороже, но значительно ускоряет работу. После ее использование остается довольно длинный моток проволоки, который можно использовать для связывания арматуры при изготовлении каркаса при бетонировании.

Нужно отметить, что полимерные трубы используются не только для прокладки кабеля в помещении. Но и в подземных траншеях. Для этого выпускаются специальные толстостенные конструкции большого диаметра. Преимущество их применения заключается в отсутствии необходимости создания прочной защиты кабеля из кирпича или плиток, которые обычно укладываются перед засыпанием грунта. После укладки провода в гофрированной трубе достаточно просто уложить предупредительную ленту с надписью «Опасно кабель».

Пластиковые трубы для канализации и слива

Гофрированная труба является отличным решением для строительства канализации. Ее использование позволяет проводить коррекцию траектории прокладки по периметру траншеи. Для канализации применяют трубы сделанные из ПВХ. Они более твердые, чем полиэтилен, что обеспечивает повышенную защиту от механических повреждений. Благодаря специальному утолщению с одной стороны создается шейка для надежного соединения со следующей трубой. Это позволяет исключить протечки.

Трубы из полиэтилена обладают высокой стойкостью к повышенным температурам, поэтому не боятся горячей воды. Из них делают короткие гибкие переходники для слива воды от унитаза, стиральной или посудомоечной машины, раковины и ванны. Трубки выпускаются под все стандартные диаметры патрубков, поэтому их можно подобрать для любой сантехники. Монтаж с помощью гофры проходит быстро и дешево, но имеет и недостаток. Жесткая труба обеспечивает более надежную герметичность, поскольку сохраняет свои свойства неограниченное количество времени. Гибкая гофра постепенно становится задеревенелой и теряет эластичность, поэтому в местах соединения могут появляться протечки.

Гофрированная труба для канализации или слива является отличным материалом для создания поделок, таких как садовые украшения. Из них делают муляж тыквы и другие интересные фигурки, такие как роботы, змеи и пр.

Похожие темы:



tehpribory.ru

Трубы электротехнические гофрированные. Виды материала. Преимущества

Гофрированные изделия – наиболее известный и популярный вариант электротехнических труб, используемых в современной энергетике. Они успешно применяются для формирования кабельных магистралей, прокладываемых в скрытых бетонных и пустотелых конструкциях. Кроме того, на основе электротехнических гофрированных труб создаются сети подвода питания и управления станками с движущимися механическими компонентами.

Гофрированные трубы применяют для прокладки электросетей открытым и закрытым способом

Разновидности материала

Идею прокладки кабеля в трубах новой назвать нельзя. Вот только раньше с этой целью применялась продукция металлического трубного проката из стали, алюминия или меди. Но появившиеся пластиковые трубы из поливинилхлорида (ПВХ) и полиэтилена низкого давления (ПНД), практически полностью их вытеснили. Впрочем, в некоторых случаях нормативные документы требуют прокладки кабелей именно в стальных трубах для электропроводки.

Гофротруба из ПНД.  Таким изделиям присуща большая механическая прочность и способность выдерживать воздействие низких температур. Поэтому монтировать их можно как открытым, так и скрытым способом. Выпускаются сегодня и двухслойные трубы: внутренний слой изготавливается из менее прочного полиэтилена высокого давления, а внешний уже из ПНД.

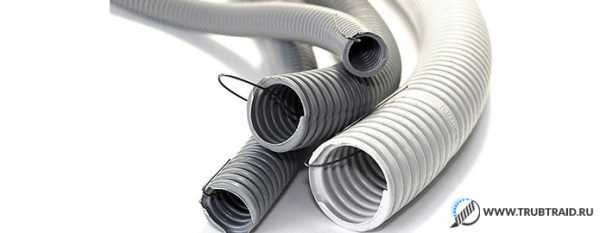

Гофрированная ПВХ труба для кабеля. Прочностные характеристики этих изделий находятся на достаточно высоком уровне. Для их производства используется особая модификация ПВХ, которая содержит некоторые определённые добавки. При возникновении короткого замыкания труба не горит, не поддерживает горение, а только плавится. Полученный в ходе этого процесса расплав изолирует повреждённый участок, препятствуя, таким образом, распространению огня.

Электротехнические трубы из ПВХ не горят, поэтому их часто применяют для прокладки открытой проводки в жилых помещениях

Стальная электротехническая труба. Так же, как и у предыдущих изделий, в её конструкции присутствуют участки с большим диаметром и с толстыми стенками, которые перемежаются с сегментами меньшего диаметра и с тонкими стенками. Наличие последних элементов обусловливают неспособность гофрированной трубы электромонтажной стальной сильно растягиваться. Зато гибкость металлической гофры, особенно малого диаметра, находится на высоте.

Сегодня наиболее востребованы ПВХ изделия, и для этого есть достаточно веские основания.

Преимущества и типы гофротруб

Поливинилхлоридные трубы для электропроводки применяются при прокладке компьютерных, телефонных, телевизионных и электрических сетей на открытом воздухе и в помещениях.

Важно! Не рекомендуется проводить монтаж при температуре воздуха меньше 5˚С.

По сравнению с аналогичной металлической продукцией, гофрированным электротехническим ПВХ трубам присущи следующие неоспоримые достоинства:

  • при повреждении слоя изоляции кабеля риск поражения электротоком исключается;
  • лёгкость монтажа и прокладки;
  • отсутствие необходимости в защите от коррозии и организации заземления;
  • кабель можно прокладывать не только в помещениях с высокой влажностью и под землёй, но даже под водой.
  • продолжительный срок службы и небольшой вес;
  • возможность сгибать материал и отсутствие необходимости сварки существенно облегчает монтаж ПВХ гофротрубы для электропроводки;
  • обеспечивают надёжную защиту электропроводки, что является гарантией бесперебойной работы сети.

Если есть необходимость прокладки проводки внутри стен или пола, нужно использовать трубы тяжелого типа, которые способны выдерживать большие нагрузки

В зависимости от максимально допустимой величины нагрузки, эти изделия подразделяются на следующие группы:

  • сверхтяжёлые. Способны выдержать нагрузку 1250 Н/5 см. Допускают прокладку под землёй и применяются в тех организациях, где к уровню безопасности проводки предъявляются повышенные требования – детских учреждениях, больницах, кинотеатрах и т.д.;
  • тяжёлые, серия FH. Максимально допустимая нагрузка 750 Н/5 см. Можно использовать такую ПВХ трубу для прокладки кабеля в стяжке из бетона, когда проводится монолитное строительство;
  • лёгкие, серия FL. Предельная нагрузка 350 Н/5 см. Применяются внутри зданий любого типа. Допускают открытую прокладку по стенам, потолку и полу. Это — наиболее оптимальный вариант для фальш-потолков.

Внутри трубчатого канала изделия каждой серии может размещаться протяжка – металлическая проволока диаметром 0,9 мм. С её помощью процесс укладки кабеля в гибком рукаве существенно упрощается. Поэтому, чтобы не столкнуться при монтаже с необязательными трудностями, прежде чем приобрести, поинтересуйтесь есть ли в понравившейся вам модели гофрированной трубы электротехнической такой аксессуар. В ГОСТе 51613-2000, которым должны руководствоваться производители, это требование не оговорено.

Технические характеристики гофрированных изделий

Приобретая поливинилхлоридную гофрированную трубу для электропроводки, необходимо помнить, что в каталоге указан внешний диаметр, который на несколько миллиметров больше внутреннего. Поэтому выбирать следует электротехническую гофру со значением этого параметра, превышающим сечение жгута проводов.

Выбор диаметра гофротрубы зависит от сечения кабеля, который будет в ней проложен

Какими бывают внутренний и внешний диаметры гофрированной ПВХ трубы, вы узнаете, ознакомившись с данными, представленными в таблице.

Таблица 1

Диаметр внутренний, ммДиаметр внешний, ммДлина в бухте, метры
50,66315
39,65015
32,54015
24,33225 или 50
18,32525 или 50
14,12050 или 100
10,71650 или 100



Совет! Чтобы выбрать профиль нужного диаметра, нужно учитывать то, что пространство, отводимое под кабели, не должно превышать половину объёма полости гофрированного рукава для электропроводки. В противном случае протяжка жгута поводов будет невозможна либо затруднена.

При наличии тросика протяжки, в зависимости от типа подключаемого к электросети оборудования, оптимальное значение диаметра гофротрубы такое:

  • если питание подводится в помещении к осветительным приборам, достаточно будет 16 мм;
  • для прокладки проводки к выключателям и розеткам приобретать следует электротехническую гофрированную ПВХ трубу диаметром 20 мм:
  • в межэтажных пролётах и в стенах зданий рекомендуется прокладка гофрированных электротехнических труб ПВХ для кабеля диаметром не менее 40 мм.

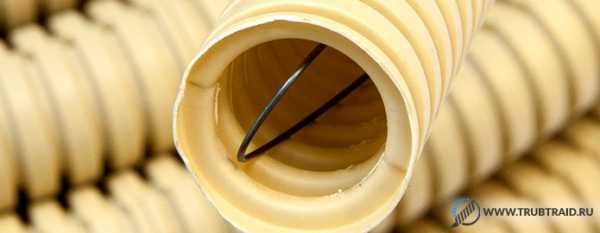

Для удобства протяжки проводов следует выбирать гофру с зондом, но его наличие следует учитывать при подборе диаметра трубы

Технические характеристики гофрированного ПВХ рукава представлены в следующей таблице.

Таблица 2

МатериалСамозатухающий полимер-композит
Огнестойкость, ˚СДо +650
Сопротивление изоляции, МОм100
Диэлектрическая прочность, В2000
Эксплуатационный интервал, ˚С-25<T<+60
Температура монтажа, ˚С-5<T<+60
Степень защитыIP55, МЭК 529-89 (ГОСТ 14254)
ЦветСерый, RAL 7035



Для облегчения выбора подходящей будущим условиям эксплуатации ПВХ гофротрубы, производители выпускают данные изделия разного цвета:

  • в чёрных рекомендуется прокладывать кабельные линии общего назначения;
  • в гофротрубе синего цвета – системы телекоммуникаций и связи;
  • в красной гофрированной трубе прокладываются силовые электрические кабели.

Монтаж электротехнических гофротруб

Прямые участки магистрали соединяются с помощью специальных муфт. Разветвление электропроводки выполняется в монтажных коробах. Для крепления труб к различным поверхностям используются скобы и клипсы, рассчитанные на различные диаметры гофры.

Закрепляют электротехнические трубы пластиковыми клипсами разных форм, их размер подбирается в соответствии с диаметром гофры

Требования к размещению крепежа следующие:

  • для изделий диаметром 16 мм удалённость скоб (клипс) друг от друга 35-40 см;
  • гофротрубы с сечением, превышающим 32 мм, требуют более частого крепления — до 25 см.

Перед началом работы необходимо отметить места, в которых будут размещаться окончания труб возле щитов. Затем намечается маршрут прокладки, и выбираются точки крепления. После этого определяются места размещения распределительных коробок.

Прокладку кабеля в гофрированных трубах для электропроводки выполняйте в такой последовательности:

  1. Продуйте электротехнический рукав сжатым воздухом.
  2. Отрежьте точно отмеренную длину. Если есть тросик протяжки, перекусите и зафиксируйте его, чтобы он не ушёл в полость трубы.
  3. Прикрепите кабель к выступающему окончанию металлической протяжки и вытягивайте его с противоположного конца гофротрубы.
  4. Если вы планируете проложить несколько кабелей, скрепите их изолентой по всей длине через равные промежутки и протягивайте вместе.

Полезно знать! Таким же образом прокладывается кабель в трубе стальной для электропроводки.

Требования к укладке

Основные моменты этой процедуры указаны в ГОСТ 50827-95. Но многолетний опыт использования электротехнических гофротруб позволил сформулировать дополнительные рекомендации по корректной укладке данных изделий.

Кабели разного назначения не укладывают в одну трубу, для каждого типа сети применяют гофру определенного цвета

Рассмотрим некоторые из них:

  • сети разного назначения не следует прокладывать внутри одной трубы.
  • протяжка электропроводки в гофротрубе, монтируемой в стену, выполняется на заключительном этапе. Сначала трубу необходимо зафиксировать, затем залить раствором и дать поверхности сформироваться.
  • для удлинения отрезка трубы используйте транзитную коробку. Устанавливайте её по центру канала.
  • длина рабочего участка трубы должна быть меньше 25 метров.
  • на открытом воздухе устанавливайте устойчивую к воздействию УФ-излучения модель.

Гофрированные трубы пока широкого распространения не получили. Однако наличие неоспоримых преимуществ способно в скором времени вывести их в лидеры данного сегмента мирового рынка.

trubamaster.ru

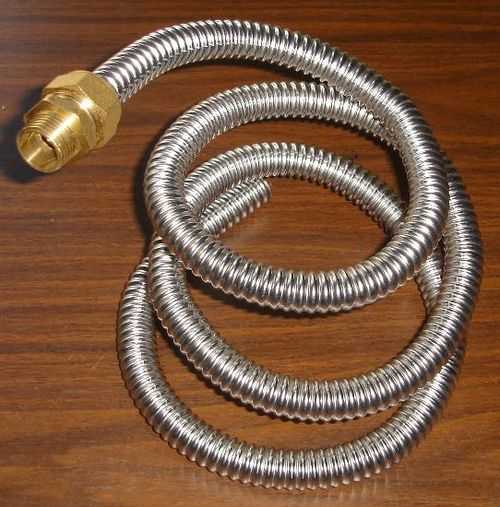

гибкая гофра – нержавеющая труба, характеристики нержавейки

Содержание:

Для потребностей жилищно-коммунального хозяйства сегодня все чаще применяются  гофрированные трубы из нержавеющей стали. Такие изделия пользуются большим спросом, так как имеют массу положительных качеств.


История появления гофрированной трубы

Это изобретение зародилось в Японии в конце ХХ века. Несколько лет ушло на исследование труб в Германии, Южной Корее и других странах. Эксперты пришли к неоднозначному заключению, что в отличие от полипропиленовых и металлопластиковых изделий, гофрированные трубы обладают лучшей характеристикой. Их преимущество заметно и над конструкциями из холоднокатаной листовой стали.

В настоящее время лидирующую позицию по выпуску гофрированных изделий из нержавеющей стали занимает Южная Корея. Самая популярная корейская компания - «Кофулсо» изготавливает трубы и является поставщиком своей продукции во многие страны мира. Фирма настолько известная, что иногда гофрированные трубы называют ее именем.


Теперь и другие иностранные компании производят подобные изделия, которые можно приобрести на российском рынке.

Достоинства

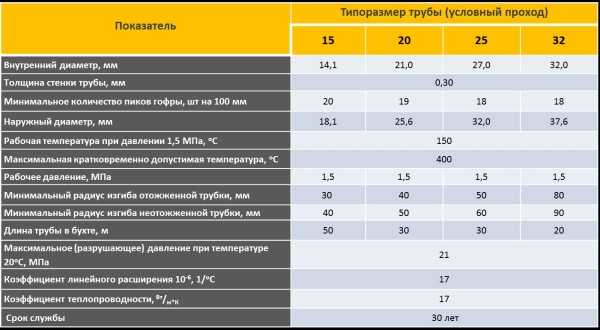

Для гофра изделий применяют отожженную и не отожженную сталь. Характеристика гофрированных нержавеющих труб отличается такими свойствами:

  • Неограниченным сроком службы. Производители заверяют, что гофрированная продукция, а также фитинги для монтажа настолько прочны, что подлежат эксплуатации не одну сотню лет (прочитайте: "Какие фитинги для гофрированных труб лучше использовать – виды и особенности"). В процессе пользования на трубах не будут образовываться микротрещины и лишнее механическое напряжение. Также не изменится сечение трубы даже через полвека со дня установки.
  • Гибкостью. Труба гофра нержавейка имеет уникальную способность сохранять свою форму и свойства, несмотря на перепады температур, жару и морозы. Такой сохранности способствует гофрированная структура изделия. Читайте также: "Виды гибких трубопроводов, сферы использования, правила эксплуатации".
  • Надежностью. Благодаря особым качествам гибкие трубы не нуждаются в плановых профилактических обслуживаниях или ремонте. Это позволяет скрыть гофрированную коммуникационную систему под бетонной или гипсокартонной стеной, не переживая, что когда-нибудь придется ее разбирать. Такая прочность труб помогает экономить средства в связи с их дальнейшей эксплуатацией.
  • Способностью предотвращать отложения на внутренних стенках. С гибкими нержавеющими гофрированными трубами вся домашняя коммуникационная система будет отлично работать без перебоев, так как проведение очистительных процедур или ремонт окажется лишним. Еще один плюс гофры в том, что водопроводная вода в хозяйстве может использоваться без других способов очищения.
  • Простотой складирования, транспортировки и погрузочно-разгрузочных работ. Гофрированные изделия в большом количестве перевозится железнодорожным транспортом, примерно 300 метров труб можно расположить в одном вагоне. Их небольшой объем может позволить укладывание в паллеты, что значительно экономит место в складских помещениях.


Такие трубы обладают высокой теплопроводностью и абсолютно безвредны, потому как в них не содержатся химические соединения. Они не подвержены гниению, плесени и нападению мелких грызунов. Кроме того, внешний вид гофрированных труб подойдет под интерьер комнаты, так что трубопровод можно не прятать.

Производство и применение труб

Помимо нержавеющей стали, в состав гибких изделий в правильном соотношении входят такие элементы как – хром, никель и углерод. Благодаря специальному подбору составляющих, трубы приобретают уникальные свойства и устойчивость к коррозийным процессам.


В чем состоит процесс изготовления:

  • Формируется труба из нержавеющего металла.
  • Сформированная заготовка проходит следующий этап - сваривание при высокой температуре, достигающей 1150 градусов. Для этого применяется автоматическое оборудование TIG.
  • После сварки проверяется качество полученного шва с использованием лазерного оборудования.
  • Теперь происходит формовка гофры, в этом помогают валы с разными диаметрами.
  • В завершение продукт термически обрабатывается - это придает ему гибкость.
  • Готовое изделие делят на отрезки определенных размеров, после чего сворачивают в бухты.

После того, как трубы прошли весь процесс изготовления, они подвергаются последнему испытанию. В воде и под давлением проверяется отсутствие микротрещин. Читайте также: "Преимущества гофрированных нержавеющих труб для водопровода, правила установки и обслуживания".

Гибкие гофрированные трубы из нержавеющей стали широко применяются в разных областях. Многих привлекает их доступная цена, технические характеристики, простота установки и экономия времени при монтаже.

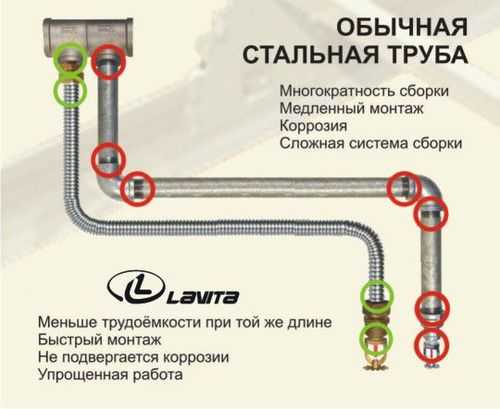

Использование гофры избавляет от многих проблем, которые могли бы появиться с другими трубами. Эти изделия освобождают от полной или частичной замены коммуникаций, а вместе с этим - от пробивания стен и оштукатуривания. Благодаря своим положительным качествам гофрированные нержавеющие трубы незаменимы при установке теплых полов, электрической проводки, газовой, отопительной, водопроводной системы и других систем. Читайте также: "Как выбрать гофрированные трубы из нержавеющей стали для отопления – виды и варианты установки".

Коммунальные службы часто применяют нержавеющие гофра трубы для замены устаревших сетей. Они возводят новые инженерные конструкции для любых строений. Кроме этого, нержавеющие  гофрированные трубы активно используются для пищевых, медицинских, промышленных и других предприятий. Востребованность таких труб объясняется их гибкостью и надежностью.

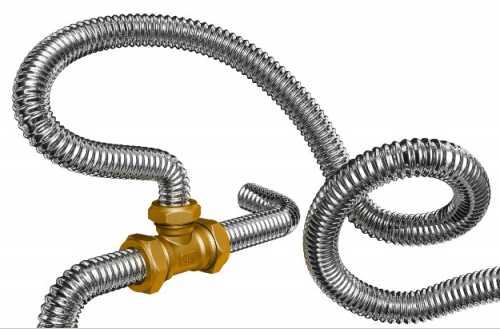

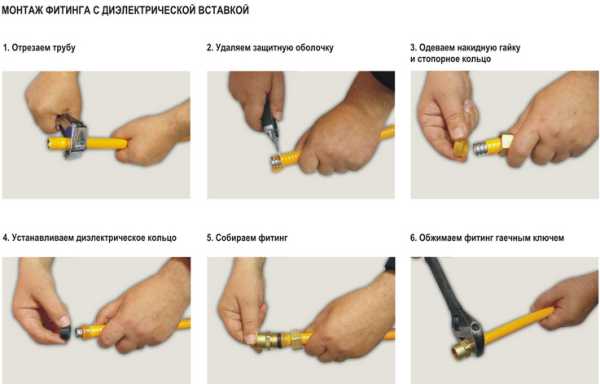

Соединение труб с помощью фитингов, тонкости монтажа

В качестве соединения трубопровода из гибких труб служат латунные фитинги. Для упрощения монтажных работ эти соединительные элементы имеют различные конфигурации  и размеры сечения. Сегодня без проблем можно приобрести фитинги, которые используют для объединения в единую конструкцию разных участков инженерных коммуникаций. Если требуется подключение гофрированных труб к пластиковым или стальным сетям, то для этих целей также есть соединительные приспособления.

Соединительные фитинги не поставляются корейскими компаниями, для них это не выгодно с экономической точки зрения. Они занимаются поставкой только гофрированных нерж труб для нашей страны, поэтому в продаже не найти фитингов корейского производства. Но соединительные элементы можно приобрести от других производителей. Такие фирмы заслуживают доверия, так как сотрудничают с южнокорейскими производителями и вовремя осуществляют поставку.


Не стоит зацикливаться на фирме производителе, так как строение деталей для соединения труб всегда одинаковое. Фитинг состоит из 3 элементов:

  • Гайка накидная, основание фитинга.
  • Удерживающее кольцо из пластика или металла.
  • Прокладка из силикона.

Каждая деталь выполняет важную роль – с помощью гайки основание фитинга надежно накручивается на трубу, вместе с этим силиконовая прокладка плотно прилегает к отверстию водогонного устройства. Стопорное или удерживающее кольцо не дает трубам смещаться при подаче воды, колебаниях, изменениях температуры.

Все фитинги от разных производителей имеют одинаковые технические характеристики, выполняют одинаковую роль. Даже материалы для изготовления не имеют отличий.

trubaspec.com

Гофрированные трубы из самозатухающего ПВХ пластиката легкого типа, жесткие и гибки

Для прокладки электросетей применяются различные материалы. Наиболее удобным и безопасным из них является легкая гофрированная труба из самозатухающего ПВХ-пластиката. Она долговечная. Большинство опытных электриков отдают предпочтение именно ей. В этой статье вы узнаете об основных особенностях этого практичного и долговечного материала.

Сфера применения

Гофры имеют разное назначение. Чаще всего их используют для создания кабель-канала в деле прокладки изолированных силовых или слаботочных проводов.

Напряжение в таких электросетях бывает как переменным, так и постоянным. Максимальное его значение составляет 1000 В. Материал также используют при монтаже телефонных и компьютерных сетей. Как внутренних, так и наружных.
Гофрированные трубы ПВХ применяют при создании систем водоотвода. Они называются дренажными. Их диаметр больше, чем у предыдущего варианта изделий. В остальном они такие же удобные и практичные.

В этой статье мы остановим свое внимание на варианте труб, необходимом для монтажа различных кабелей.

Ключевые характеристики

Трубы гибкие гофрированные из самозатухающего ПВХ-пластиката легкого типа имеют выдающиеся эксплуатационные характеристики. Они обладают такими особенностями:

  • возникшее пламя не распространяется, оно затухает сразу после ликвидации источника возгорания;
  • характеризуются высокой влагостойкостью;
  • со временем не стареют и не теряют своих свойств;
  • монтируются в диапазоне температур от -5 до +60 градусов;
  • допускается эксплуатация изделий в температурном режиме от -20 до +80 градусов.

Характеристики труб хорошие. Изделия обладают высокой сопротивляемостью к сжатию. Значение этого показателя у легкого типа превышает 320Н/5см. Изделиям тяжелой и сверхтяжелой серии свойственно сопротивление к сжатию на уровне 750Н/5см и 1250Н/5см.

Окрас продукции различный. В основном изделия выпускаются в сером цвете. Уровень защищенности соответствует IP55. Изделия имеют высокую диэлектрическую прочность. Этот показатель минимально равен 2000 В при частоте тока 50 Гц. Продолжительность воздействия электротока может составить пятнадцать минут. Продукция также имеет отличное изоляционное сопротивление.

Иногда для прокладки электросетей применяют жесткую гладкую трубу из самозатухающего ПВХ-пластиката. Эксплуатировать ее можно в условиях сухих помещений. Изделие также подходит для использования в зданиях с повышенной влажностью и снаружи сооружений. Продукция применяется для прокладки прямых кабель-каналов. В отношении гибкости она уступает гофрированному варианту.

Выбор диаметра

Существуют определенные критерии, согласно которым выбирают диаметр изделия. Для подбора продукции используйте следующую информацию:

  1. Для кабелей питающих приборы освещения применяйте изделия размером шестнадцать миллиметров.
  2. К выключателям и розеткам провода проводят в трубах диаметром от двадцати миллиметров.
  3. Если нужно соединить распределительные коробки в нескольких комнатах, необходима продукция размером от двадцати пяти миллиметров и больше. Для этой цели желательно применять резервную трубу.
  4. Электрические щиты соединяются между собой проводами, находящимися в изделии размером не менее тридцати двух миллиметров. Рекомендовано применять дополнительную резервную трубу.
  5. Чтобы соединить проводку между разными этажами здания необходимо укладывать кабель в материале размером от сорока до пятидесяти миллиметров.
  6. Если задача состоит в укладке телефонной или коаксиальной сети, применяйте продукцию, обладающую размером от шестнадцати до двадцати миллиметров.

Особенности эксплуатации

Укладка гофрированных труб выполняется легко. С ней сможет справиться даже неопытный мастер. Ключевое назначение рассматриваемой продукции — скрытая прокладка проводов. Однако, допускается монтировать изделия и открытым способом. Для монтажа скрытым способом необходимо создать в стенах штробы. Задача решается исключительно посредством негорючих материалов.

Открытый вариант монтажа в основном делают внутри зданий. В качестве основы для гофры применяют определенные материалы. Они должны быть негорючими или, как минимум, трудносгораемыми. ПВХ чувствителен к воздействию ультрафиолета. Учитывайте это во время монтажа изделий.

Если к прочности кабельного канала предъявляются жесткие требования, применяйте тяжелый и сверхтяжелый вариант изделий. Используйте их, если провода монтируются под слоем бетона или раствора.

Продукция из ПВХ служит электросетям дополнительной изоляцией. Использование этих изделий не допускает поражения электротоком, если изоляционный слой проводов поврежден. Гофра также надежно защищает кабель от физических воздействий. Прокладка проводов в трубах обеспечит беспрерывность их эксплуатации и безопасность работы.

Правила монтажа

Укладка проводов в поливинилхлоридных изделиях имеет свои особенности. Выполняя монтаж учитывайте:

  1. Укладка предполагает протяжку кабеля. Для этого внутрь труб закладывают стальной трос.
  2. Для монтажа с протяжкой гофру монтируют в стены.
  3. Чтобы протянуть провод к одному из его концов крепят трос. Затем его тянут. Вместе с ним в кабельный канал протягивают провод.
  4. Нарезку гофры выполняют различным режущим инструментом. Лучше всего для этой цели подходят ножницы для подрезки материалов из ПВХ.

Использования метода протяжки снижает затраты на монтаж проводов в три раза. Гофра продается в бухтах. Длина продукции в одной упаковке составляет от двадцати пяти до ста метров. Для транспортировки изделий не предусмотрено никаких особых правил.

При покупке продукции обращайте внимание на соответствие ГОСТам. Цена качественной гофры выше. Мы не рекомендуем приобретать продукцию сомнительных производителей. Ее эксплуатационные характеристики могут быть намного ниже, заявленных. Поскольку использование гофры в деле прокладки электросетей обеспечивает безопасность, не стоит приобретать дешевые некачественные варианты. Подобная экономия может стать фатальной.

Смотреть видео:

trubtraid.ru

Гибкая труба для: канализации, отопления, водоснабжения

труба гибкая гофрированная со стальной протяжкой

Любой дом не может существовать без коммуникаций. Проложить их без использования труб – невозможно. Но чтобы качественно сделать работы по созданию коммуникационных систем, необходимо правильно выбрать трубы.
Трубы подразделяются:

  • жесткие,
  • полужесткие
  • гибкие.

Если проложить трубу становится проблематично, гибкие трубы могут помочь в решении этого вопроса. Вид гибких труб позволяет осуществить коммуникации на участках разной сложности, Благодаря их применению можно обойти любое препятствие.
Что же такое гибкие трубы? Часто говоря о гибких трубах, подразумевают изделия из пластика, но также можно встретить и металлопластовые трубы и изделия из стали.
Гибкие трубы обычно используют:

  • при необходимости прокладывать проходные и непроходные каналы.
  • при работе бестраншейным методом.
  • работа системы водоснабжения.
  • работа системы газоснабжения.

На сегодняшний день без их помощи не обойдется ни одна сфера деятельности человека. Благодаря повышенной устойчивости к агрессивным средам, также высокая огнестойкость дает возможность применять данные трубы в области медицины.

Разновидность гибких труб

Гофрированная гибкая труба

Гофрированная труба – наиболее часто используются в различных сферах строительства. Ее применяют не только при прокладке новых коммуникаций, но и при ремонте или быстрой замене труб на определенном участке.

Характеристики гофрированных нержавеющих труб

Преимущества:

  • согнуть трубопровод можно вручную. Это сэкономит средства и на приобретение комплектующих материалов.
  • для соединения не требуется сварка. Его можно осуществить при помощи латунных фитингов.
  • можно использовать внутри бетонной стяжки иди панели.
  • не боится холодных температур. Следовательно, можно использовать при отоплении теплого пола.
  • длительность срока эксплуатации.
  • отсутствие в регулярном ремонте.
  • надежность.
  • отсутствие коррозии и заиливания.
Труба гибкая нержавеющая гофрированная

Совершенства в мире нет, поэтому, к сожалению, существуют и недостатки:

  • гибкая труба будет разрушаться при многоразовом изгибе в одном и том же месте.
  • механическое повреждение.
  • опасность применения чистящих средств.

  Армированная гибкая труба

Армированная труба – благодаря существованию армированного слоя:

  • создается надежный барьер, при котором кислородопроницаемость исключается.
  • показатель линейного расширения труб, при нагревании уменьшается.

Данные трубы получили широкое применение. Применяются в прокладке цепей питания и соединения непосредственно с подвижными частями механизма. Благодаря гибкости и устойчивости к динамическим нагрузкам их широко применяют при изоляции проводки.

Труба гибкая армированная внутр. д.16 мм

Преимущества:

  •  повышенная стойкость к вибрационным колебаниям и динамическим нагрузкам.
  • стойкость к влажности. Это дает возможность применять при проводке электрических сетей.
  • гладкая внутренняя поверхность. Это во многом протяжку кабеля делает легче.
  • более надежная защита от коррозии, следовательно, повышение срока эксплуатации.
  • возможна наружная прокладка.
труба гибкая армированная дкс

Металлические и поливинилхлоридные (полипропитеновые) гибкие трубы

Гибкие металлические трубы становятся незаменимыми:

  • при защите проводов от механических повреждений,
  • при радиопомехах,
  • при защите от электромагнитного влияния.
Гибкий металлический рукав

Такую возможность применения обеспечивают соответствующие свойства данных труб:

  • повышенное сопротивление к воздействию окружающей среды (коррозиям, ультрафиолетовым лучам, влажности) позволяет использовать их и на открытой местности, и внутри помещения.
  • высокая пожаростойкость
  • более долговечны
  • легкость при монтаже
Труба ПВХ гибкая гофрированная

Следовательно, гибкие ПВХ трубы незаменимы при работе с коммуникациями, которые находятся под напряжением электрического тока. Это, как правило, телефонные, компьютерные, телевизионные, электрические сети.

Газовая гибкая труба

Эта труба должна быть и гибкой и жесткой к механическим повреждениям одновременно. Подобрав необходимое соотношение этих качеств можно получить идеальную газовую систему. Обычно используют гибкие трубы из нержавеющей стали.

Труба газовая гибкая гофрированная

Преимущество

  • прекрасно изгибается в различных местах, при этом нет необходимости в дополнительном приспособлении.
  • можно проводить в труднодоступных местах
  • вставить в них счетчики или другую необходимую аппаратуру
  • нет необходимости в применении сварочных работах.

Водоснабжение и гибкие трубы

В этой сфере часто используют как пластиковые, так и металлические гибкие трубы. Однако иногда их можно заменить гибкие шланги.
Шланги применимы для подводки воды к сантехническим приборам (умывальникам, смесителям, стиральным и посудомоечным машинам, унитазам, батареям).

Трубопровод для водоснабжения гибкий

Установка гибких труб

Как уже было сказано выше, монтаж гибких труб не всегда предусматривает сварку. В основном они соединяются благодаря латунным фитингам. Они бывают разной формы и диаметра, что предоставляет возможность выбора для любой коммуникации.
Фитинги необходимо приобретать только качественные.


Этапы работы:
1. Фитинги используются при подключении к сантехническим приборам при помощи полимерных уплотнений.
2. Затем саму трубу подрезают до необходимой величины.
3. Далее необходимо проверить края трубы. Они должны быть ровные.
4. Если все выполнено правильно, то края вставляют в фитинги и закрепляют гайками.
5. Потом данной коммуникационной сети придается необходимая форма и фиксируется.

Изготовление гибких подводок

Виды фитингов довольно разнообразны – это тройники, уголки, седелки, втулки под фланец, раструбы. Также фитинги – это переходы, отводы, полимерные колодцы, накидные глушители и гайки, трансформаторы металлополимерные.
На сегодняшний день они представляют собой наиболее удобный вариант соединения. Также при соединении труб обжимными фитингами подтяжка накладной гайки не требуется.

Вывод

Не стоит считать, что гибкие трубы полностью вытесняют обычные. Но на тех отрезках коммуникаций, на которых невозможно установить обычные, на помощь приходят данные трубы. И это во многом улучшает качество и облегчает работу по созданию таких необходимых для жизни коммуникационных систем.

o-trubah.com

гофрированная для дымохода, армированная, из нержавеющей стали

Несколько десятилетий назад рынок труб для водоснабжения, газораспределения, отопления предлагал только металлические образцы. За короткий промежуток ситуация резко изменилась: появились новые виды материалов, успешно конкурирующих между собой. Сегодня гибкие трубопроводы, выполненные из металлических или ПВХ составляющих, уверенно теснят жесткие пластиковые, полипропиленовые, металлопластиковые аналоги.

Применение гибких труб гораздо шире чем у обычных


Применение гибких труб: двустенные с протяжкой, ПНД, ДКС, армированные, нержавеющие и другие варианты

Широкое распространение и применение гибкие трубы получили благодаря множеству достоинств, среди которых простота и удобство монтажа, обеспечивающая скорость выполнения работ и удешевление процесса. Пластичность изделий позволяет гнуть их в любом направлении, стыковать с резьбовыми фитингами, поэтому монтаж занимает немного времени. Гибкие трубы универсальны, они применяются в следующих сферах:

  • стандартном водоснабжении;
  • системах отопления – радиаторных, теплых полах;
  • автоматическом пожаротушении;
  • газораспределении;
  • устройстве вентиляционных каналов;
  • в качестве кабельных каналов;
  • из них делают гибкие дымоходы.

Гибкий дымоход из нержавеющей стали незаменим при обустройстве в домах каминов при подсоединении к стационарному кирпичному выводу.


Виды гибких труб

Они бывают гофрированными или гладкими, армированными, теплоизолированными, изготовленными из металла или ПВХ. Гофрированный шланг состоит из складок, нужных для придания трубе жесткости. Еще один способ придать элементу твердости – армирование. Гибкая армированная труба используется для кабельных каналов, в которые помещают проводные коммуникации. Она превращается в надежный жесткий мини-туннель, не теряя способности гнуться.

Теплоизолированные изделия покрыты одним или несколькими слоями сохраняющего тепло материала, они могут быть дополнительно заключены в гофрированную оболочку. Применяются чаще в разводке горячего водоснабжения. Металлические трубы представляют собой гофрированный шланг из нержавеющей стали. ПВХ-трубы бывают гофрированными или гладкими, изготавливаются из полимеров различного рода. Гибкая труба должна соответствовать всем стандартам ГОСТа.

Совет. Применять гибкие конструкции для транспортировки питьевой воды и пищевой продукции можно в том случае, если качество подтверждено сертификатами соответствия и санитарно-гигиеническими заключениями.


Гибкая труба из самозатухающего ПВХ легкой серии для канализации и других коммуникаций

Гибкие трубы ПВХ выпускаются сечением в диапазоне Ø10–63 мм, применяются для прокладки телефонных, телевизионных или компьютерных коммуникаций. В зависимости от вида они могут выдерживать температуры -5 до +60 °C или от -40 до +100 °C. Специфика этого вида изделий:

  • не подвержены разрушающему воздействию влаги;
  • прочны на разрыв, не подвержены растрескиванию;
  • биостойки – на них не заводится плесень или грибок;
  • нет необходимости в электроизоляции, материал сам по себе является диэлектриком;
  • многие поливинилхлоридные материалы обладают способностью к самозатуханию – им не страшны пожары.

ПВХ-изделия делятся на две категории: армированные и обычные, без усиления жесткости. Гибкая армированная труба ПВХ отличается от обычной трехслойным строением:

  1. внутренний полимерный слой;
  2. армированный каркас, чаще всего из стальных волокон, представляющий оплетку на первый слой;
  3. защитный верхний слой из прочного полимера.

Армированные образцы более надежны, поэтому одинаково пригодны для использования в скрытом виде в стенах или на открытой поверхности.

Металлическая гофротруба (шланг) Fl диаметром 20, 50, 25, 110, 16 мм: варианты с зондом и другими приспособлениями

Теплоотдача таких труб на порядок выше чем у обычных

Металлическая гибкая труба в силу специфики материала бывает только гофрированной. Гибкий нержавеющий трубопровод – отличная альтернатива металлопластиковым и медным системам, способный конкурировать по цене с традиционными монтажными материалами. Гибкие гофрированные трубы из нержавеющей стали имеют неограниченный срок службы, оцениваются специалистами как продукция с идеальным соотношением по цене, качеству и производительности – их теплоотдача на порядок выше, чем у различных пластиковых моделей.  Среди достоинств этого вида изделий следующие:

  1. гибкая гофрированная труба производится из высококачественной нержавеющей стали марки 304, устойчивой к коррозии долгие годы;
  2. широкий диапазон размеров Ø8–40 мм;
  3. изделия устойчивы к гидроударам, рабочее давление составляет 16 бар, максимальное – до 60 бар;
  4. гибкий трубопровод из нержавеющей стали выдерживает несколько циклов разморозки без разрушения;
  5. гофротрубе не страшны грызуны, плесень или грибки, поэтому ее можно использовать в сырых подвалах;
  6. гибкость материала позволяет придавать трубопроводу любую форму без использования сложного оборудования или специфических инструментов;
  7. для соединения отдельных элементов выпускается большой ассортимент фитингов, переходников, кранов. Силиконовые прокладки, используемые на фитингах, служат не менее 20 лет.

Стоимость монтажа металлических гофротруб низкая, обусловлено это удобством проведения работ. Гибкий шланг из нержавеющей стали гнется во всех положениях и направлениях, этим достигаются небольшие радиусы изгибов, не происходит деформации, сужения сечения и уменьшения пропускной способности системы. Металлопластик по сравнению с этими образцами требует трубогиба, полипропилен тоже непластичен и соединяется с помощью уголков. Кроме того, металлопластик и полипропилен ограничены по температуре пропускаемой жидкости – до 90 °C. Медь и нержавеющая сталь выдерживают высокие температуры, но в отличие от медных труб, монтаж гофрированных нержавеющих происходит легко и быстро. Гибкое соединение не требует никакого специального инструмента, за исключением гаечного ключа. Нержавеющая гофротруба соединяется двумя способами:

  • цанговым соединением, не требующим специнструмента;
  • методом «труба под накидную гайку»: на шланг сверху надевается гайка, это место завальцовывается с помощью гаечного ключа. Если при этом поставить паронитовую или асбокартонную прокладку, то увеличится температурный предел трубы, что актуально для банных конструкций.

За счет простоты монтажа обеспечивается экономия времени: гибкое соединение трубопроводов осуществляется в 3 раза быстрее, чем систем другого вида. Гибкие металлические трубы с изоляцией применяются в условиях минусовых температур.

Газовая труба

Гофрированная труба для газа – одна из немногих труб, которая разрешена для газовой подводки. Металлические пластичные шланги позволяют сделать ее любой длины и диаметра. Для соединения выпускаются специальные фитинги с диэлектрическими вставками. Конструкция фитинга проста и надежна, поэтому система монтируется быстро, без использования специального инструмента, обычным гаечным ключом. Гибкая трубка позволяет использовать минимальное количество фитингов и расходных материалов. Газовая гибкая труба в следующих целях:

  • подключение газовых плит и котлов к централизованной системе газоснабжения;
  • подключение газового счетчика;
  • разводка трубопроводов газоснабжения внутри зданий;
  • монтаж комплекса автономного газоснабжения нескольких зданий.

Трубы для водоснабжения с сифоном из пластика

Гибкие трубы для воды из нержавеющей стали используются для подвода жидкости к точкам водоразбора: ванне, умывальнику, мойке, бачку унитаза, посудомоечной машине. Незаменимы они для разводки от котлов или водонагревателей, в банях, преимущества очевидны:

  • срок службы гофротруб не ограничен;
  • полученные соединения надежны;
  • подводка способна выдержать повышенное давление и температурный режим до +150 °C;
  • монтаж несложен.

Для монтажа такой подводки не обязательно привлекать мастера, обладающего профессиональными навыками сантехника, сделать это может каждый человек, умеющий держать в руках гаечный ключ: сначала надевают на шланг гайку, а затем затягивают. Протечки в таких конструкциях исключены.

ПОСМОТРЕТЬ ВИДЕО

Сфера применения гибких труб растет, а спрос на них увеличивается, несмотря на повышенную стоимость. Гибкая труба нашла свое применение во многих областях.

trubexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
