Труба ИЗОПЭКС ППУ гибкая теплоизолированная в полиэтиленовом гофрированном кожухе.

Оставить заказ ИЗОПЭКС E-mail: [email protected], [email protected]

Таблица соответствия Трубы ИЗОПЭКС гибкие теплоизолированные.

Перейти в раздел “Трубы в изоляции”

Вернуть в раздел трубы в изоляции.

Гибкие трубопроводы ИЗОПЭКС в ППУ изоляции и в гофрированном полиэтиленовом кожухе.

Гибкие теплоизолированные трубопроводы ИЗОПЭКС ППУ – это сложная конструкция состоящая из несущей трубы PEX из модифицированного полиэтилена или трубы ПЭ 100 из полиэтилена (применима только для холодного водоснабжения) в теплоизоляции ППУ (пенополиуретан) и наружной гофрированной гидрозащитной оболочке произведенной из бесшовного полиэтилена ПЭ. А в трубопроводе ИЗОПЭКС холодное водоснабжение в теплоизоляционном слое между несущей трубой и защитным кожухом прокладывают кабель-канал, в котором протягивают саморегулирующийся термокабель (греющий кабель).
Инженерная система изолированных гибких труб ИЗОПЭКС предназначена для применения в локальных и внутриквартальных сетях трубопроводов отопления, горячего и холодного водоснабжения. Многотрубное исполнение гибких труб в теплоизоляции ППУ – однотрубном-ИЗОПЭКС-1, двухтрубном – ИЗОПЭКС-2 и четырехтрубном – ИЗОПЭКС-4, а так же с изготовлением усиленных армированных труб нитью кевлар на давление с Ру=10бар. ИЗОПЭКС-12У и трубы с обогревом ИЗОПЭКС – холодное водоснабжение с кабель каналом и греющим саморегулирующимся кабелем с несущей трубой PEX или ПЭ 100.

В заводских условиях изготавливают гибкие теплоизолированные трубопроводы Изопекс с соблюдением всех технологических процессов и норм высокого качества, подтвержденного сертификатом качества завода изготовителя. Трубы Изопэкс изготавливаются методом непрерывного формования на основе применения полиэтиленовых труб PEX или труб ПЭ 100.
Гибкая несущая труба ТВЭЛ-ПЭКС изготовлена из химически модифицированного сшитого полиэтилена PE”X с температурой применения Тmax=+95°C, и давлением Pmax=6,10атм. Материал трубы довольно универсален и устойчив к трещинообразованию при нагрузке и при высокой температуре, имеет память формы, амортизацию гидроударов, высокое сопротивление к истиранию, длительную прочность и высокое электрическое сопротивление, устойчив к растворителям, даже при высокой температуре. Максимальный срок эксплуатации гибких труб PEX при соблюдении условий эксплуатации составляет 50лет.

Характеристики несущей трубы:

Материал – химически модифицированный полиэтилен PEX – полиэтилен высокой плотности PE HD. Сшивка методом Энгеля – Пероксид
Нечувствительность к агрессивной воде, низкие потери давления, высокая устойчивость к химикатам
Органическая блокировка диффузии кислорода (этиленвиниловый спирт) < 0,10 г/м d
Рабочая температура +95 / -70 град.С. с кратковременные повышения температуры до +110 град.С. Испытания труб до 100 циклов “замораживание-размораживание” не привели к разрыву трубы.
Теплопроводность при 0,38 Вт/мК, а плотность при 938 940 кг/м³
Прочность на разрыв при 20°С 26 30 Н/мм²
Модуль упругости при 20°С 600 900 Н/мм², при 80°С 300 400 Н/мм²
Коэффициент линейного расширения при 20°С 1,4*10E 41/K, а при 100°С 2,0*10E 41/K
Диапазон плавления кристаллита 130 136°C
Стойкость к химикатам при 20/40/60°С Лучше чем PE HD

Низкое трение при водоподаче и внутренняя гладкая поверхность трубы PEX не допускает закрепления осадков и не зарастает содержащимися в воде примесями. Это свойство может быть использовано для уменьшения диаметра трубопровод, что удешевляет его стоимость. Материал PEX абсолютно не подвержен коррозии и нейтрален по отношению к большинству агрессивных сред. Материал труб PEX экологически чист, эластичен, легко изгибается, режется и соединяются при монтаже. Материал имеет высокое сопротивление к истиранию, высокое электрическое сопротивление, выдерживает максимальную температуру +95 град.С. при давлении 6 либо 10 кг/см2. Благодаря своим свойствам трубы могут быть использованы в системах отопления, горячего и холодного водоснабжения, транспортировки пищевых или химически активных жидкостей, и т.п. При соблюдении условий эксплуатации срок службы 50лет.

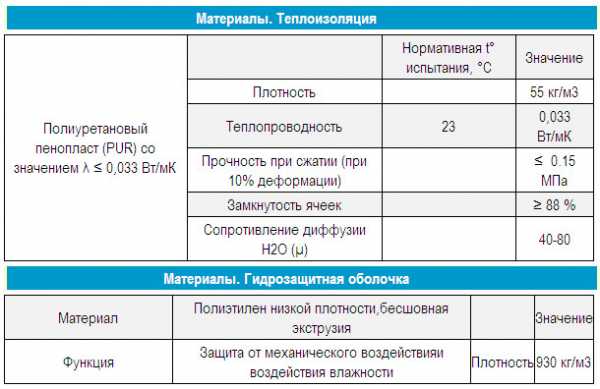

Теплоизоляционный слой – ПеноПолиУретан. Химические и технологические характеристики:

Материал – Полиуретановый пенопласт (PUR) со значением < 0,033 Вт/мК
Плотность 57 кг/м³
Теплопроводность при 50°С 0,033 Вт/мК
Прочность при сжатии (деформация 10 % ) не менее 0,15 МПа
Замкнутость ячеек >90 %
Сопротивление диффузии h3O (μ) 40-80

Оболочка защитная гофрированная из ПЭ – свойства:

Материал – Полиэтилен низкой плотности, бесшовная экструзия.
Функция – Защита от механического воздействия и воздействия влажности.
Плотность – 930 кг/м3.

Гибкие трубопроводы ППУ ИЗОПЭКС производятся на заводе полимерных труб ТВЭЛ-ПЭКС при непрерывной экструзии, наматываются на барабан и поставляются “бухтами”, что обеспечивает простоту и удобство транспортировки. При желании заказчика предприятие ООО СИС имеет возможность отрезать от бухты нужное количество гибкой теплоизолированной трубы ИЗОПЭКС, упаковать и осуществить доставку в минимальный срок в регион Северо-Запад – г. Санкт-Петербург, Ленинградская область, Мурманск, Архангельск, Карелия, Вологда, Северодвинск, Ухта, Петрозаводск, Череповец, В. Новгород, Псков, Великие Луки, Котлас, Воркута, Апатиты, Тихвин, Боровичи, Североморск, Сертолово, Мончегорск, Советск, Старая Русса, Печора, Мирный, Кондопога, Великий Устюг, Балтийск, Станцы, Кондалакша, Сокол, Коряжма, Черняховск, Луга, Усинск, Новодвинск Сосновый Бор, Сыктывкар, Гатчина и вся Россия. Гибкие трубопроводы ТВЭЛ-ПЭКС ИЗОПЭКС ППУ – это гарантия надежности и высокой прочности.

Купить по низкой цене со склада в Санкт-Петербурге или заказать на производстве в минимальный срок изготовления трубы полимерные гибкие многотрубные системы ИЗОПЭКС в теплоизоляции ППУ и в гофрированном полиэтиленовом кожухе быстро, с доставкой с производста до объекта покупателя по приемлемой заводской цене.

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе “Фотогаллерея”.

Трубы ИЗОПЭКС в теплоизоляции ППУ, гибкие многотрубные полимерные ПЭ и PEX изолированные системы, с кабель каналом и греющим кабелем для инженерных систем отопления, горячего и холодного водоснабжения в защитной полэтиленовой гофрированной оболочке.

sis-truba.ru

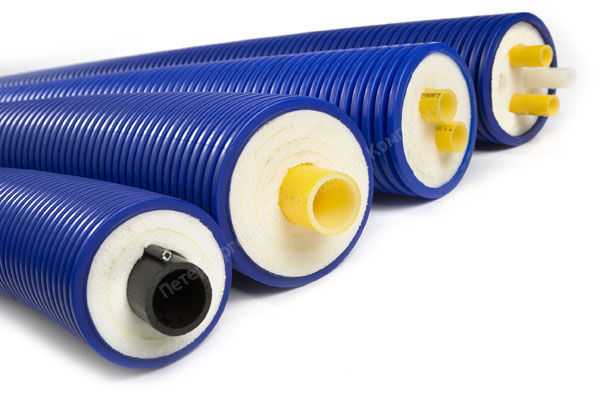

Гибкие трубы ТВЭЛ-ПЭКС в изоляции ППУ

Сертификат дилера Изопэкс

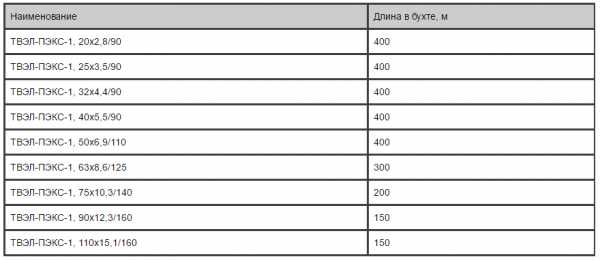

ТВЭЛ-ПЭКС-1 Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком +95 …+70 (пиковая температура t = 110°С

Купить

ТВЭЛ-ПЭКС-2 Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком +95 …+70 (пиковая температура t = 110°С)

Под заказ возможны любые комбинации диаметров от 16 мм до 50 мм.

Купить

ТВЭЛ-ПЭКС-1 Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком +95 …+70 (пиковая температура t = 110°С)

Купить

ТВЭЛ-ПЭКС-2 Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком +95 …+70 (пиковая температура t = 110°С)

Купить

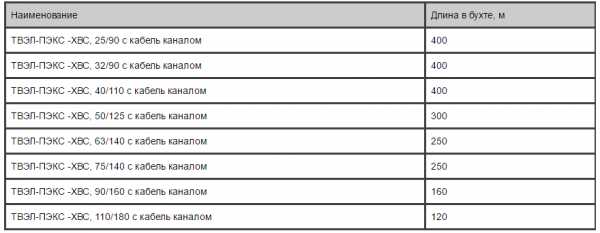

ТВЭЛ-ПЭКС -ХВС Гибкий трубопровод (SDR 11) для холодного водоснабжение в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой из Pex-а (возможно ПНД ПЭ 100) и кабель каналом; кабель каналом и кабелем (9 w/m при T=10°С)

ТВЭЛ-ПЭКС-К Труба из сшитого полиэтилена PEX с армирующей системойпроизводится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности сшиваемого под действием пероксидов (PE-Xa). После экструзии труба армируется однослойной системой, представляющей собой сетчатую структуру, которая находится внутри адгезивного слоя и состоит из переплетенных между собой нитей под углом к оси трубы и продольно к оси трубы. В случае необходимости, может быть нанесен дополнительный защитный слой против диффузии кислорода (EVAL). Армирующая система покрывается сверху защитным слоем из полиэтилена марки DOWLEX; затем на трубу наносится тепло-гидроизоляция

ТВЭЛ-ПЭКС-4 Минимальный диаметр труб 16/140 мм, максимальный 40/160 мм (d внутренней функциональной трубы/d наружной гидрозащитной оболочки), максимальная длина трубы в бухте соответственно 100-120м. Конструктивно возможно различное сочетание диаметров несущих труб внутри диапазона 16мм-40мм, (в т.ч. возможна трехтрубная конструкция), что расширяет возможности системы ИЗОПЭКС с точки зрения требований проектов.

tmb-spb.ru

Трубы для отопления, трубы для горячего водоснабжения, гибкие трубы

Трубы в ППУ изоляции

Трубы ППУ – это теплоизолированные пенополиуретаном трубы. Производство ППУ трубы представляет сложный процесс создания надежной конструкции, состоящей из трубы стальной, покрытой пенополиуретаном (ППУ) для теплоизоляции, проводников-индикаторов системы ОДК, центраторов (центрирующих опор) и защитного наружного слоя из полиэтиленовой (ПЭ) или оцинкованной (ОЦ) оболочки.

Трубы Изопрофлекс/Касафлекс

Трубы для сетей ГВС и отопления семейства ИЗОПРОФЛЕКС и КАСАФЛЕКС практически полностью покрывают потребность теплоэнергетических компаний в трубах для внутриквартальных сетей, увеличивают срок службы сетей до 50 лет и обеспечивают снижение тепловых потерь.

Теплоизолированные трубы UPONOR

Предназначены для использования в наружных водяных тепловых сетях (сетях отопления, горячего водоснабжения и сетях технологических процессов), транспортирующих воду с температурой до 95 °С и давлением до 1,0 МПа, а также в сетях холодоснабжения и водоотведения.

Теплоизолированные трубопроводы FLEXALEN

Трубопроводы FLEXALEN применяются в системах теплоснабжения (отопления), холодного и горячего водоснабжения, холодоснабжения, а также для транспортировки пищевых и промышленных жидкостей. Прежде всего, это внутриквартальные наружные сети теплоснабжения, холодного и горячего водоснабжения.

Трубы ИЗОПЭКС (ТВЭЛ-ПЭКС)

Теплоизолированные системы ИЗОПЭКС (ТВЭЛ-ПЭКС) предназначены для применения в локальных и внутриквартальных сетях трубопроводов отопления, горячего и холодного водоснабжения. Трубы Изопэкс (ТВЭЛ-ПЭКС) изготавливаются методом непрерывного формования на основе применения полиэтиленовых труб PEX.

Трубы Микрофлекс

Представляет собой предизолированные, обладающие высокой гибкостью трубопроводные системы. Они используются для бесканальной подземной прокладки наружных тепловых сетей, а также трубопроводов для горячего и холодного водоснабжения и напорной канализации.

spb-pik.ru

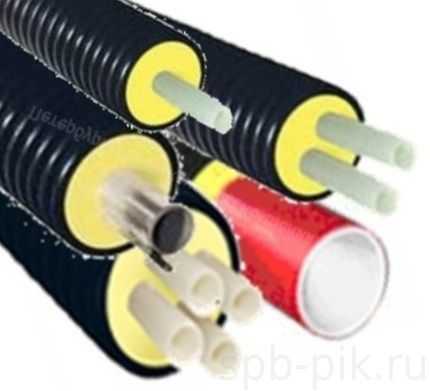

Гибкие трубы Твэл-Пэкс в теплоизоляции ппу

Гибкие трубы ТВЭЛ-ПЭКС в изоляции ППУ – высокая прочность и гарантия качества в полвека.

Гибкий трубопровод Твэл-Пэкс представляет собой предварительно изолированную систему, конструкция которой включает несущую трубу из модифицированного полиэтилена, изолированную пенополиуретаном (ППУ) и наружной бесшовной гидрозащитной гофрированной трубой.

Гибкие трубы Твэл-Пэкс в теплоизоляции ППУ предназначены для использования в локальных и внутриквартальных сетях отопления, горячего и холодного водоснабжения. Водонепроницаемая и полностью не подверженная коррозии конструкция придает трубе твэл-пэкс (изопэкс) свойства, гарантирующие надежность в работе. Возможные области применения труб Твэл-Пэкс – теплоснабжение, трубопроводы горячего и холодного водоснабжения, водопроводы питьевой воды, установки сточных вод, холодильные установки и применение в сельском хозяйстве.

Преимущества применения несущих РЕХ-труб ТВЭЛ-ПЭКС

материал труб экологически чист;
материал абсолютно не подвержен коррозии и нейтрален по отношению к большинству агрессивных сред;
рабочий температурный график +95/+70°С. Труба способна выдерживать кратковременные повышения температуры до +110°С. Испытания труб до 100 циклов “замораживание размараживание” не привели к разрыву трубы;
выдерживает высокие скорости водоподачи; малые гидравлические потери;
низкое трение при водоподаче; гладкая поверхность не допускает закрепления осадков и не заростает содержащимися в воде примесями. Это свойство может быть использовано для уменьшения диаметра трубопроводов, что удешевляет стоимость теплосетей;
изделия из РЕХ эластичны, легко изгибаются, режутся и соединяются при монтаже;
благодаря наличию антикислородного барьера из гидроксида этилвинила, наносимого на трубе в заводских условиях, труба не пропускает кислород, что обеспечивает долговечность систем отопления;
максимальная рабочая температура +95°С при давлении 6 или 10 кг/кв.см;
срок службы труб составляет 50 лет при соблюдении условий эксплуатации;
благодаря своим свойствам трубы ТВЭЛ-ПЭКС используются как в системах отопления горячего и холодного водоснабжения, так и транспортировки пищевых или химически активных жидкостей, и т.п.

Малое количество стыковых соединений в трассе. Трубопроводы ТВЭЛ-ПЭКС поставляются в бухтах, что обеспечивает простоту и удобство транспортировки. Монтаж характеризуется значительным уменьшением количества или полным отказом от стыковых соединений на трассе.

Узкие траншеи. По сравнению со стальными трубами в ППУ изоляции, для прокладки системы ТВЭЛ-ПЭКС с двумя функциональными трубами ширина траншеи, а следовательно, и объемы общестроительных стыковых соединений на трассе.

Малые радиусы изгиба. Гибкость трубопроводов ТВЭЛ-ПЭКС обеспечивает согласование практически с любыми условиями трассы. Обеспечивается возможность прокладки трубопроводов под существующими трубопроводами или направлении, поперечном к существующим трубопроводам. Это особенно актуально для стесненных условий городской застройки, насыщенной подземными коммуникациями.

Простота прокладки. Благодаря гибкости конструкции упрощён монтаж: отсутствие стыковой сварки, нет подвижных щитовых опор, компенсаторов, возможна любая конфигурация трассы. Трубопроводы ТВЭЛ-ПЭКС могут прокладываться методом горизонтально-направленного бурения.

Совместимость соединительных элементов. Большой выбор фасонных изделий обеспечивает возможность подключать трубопроводы ТВЭЛ-ПЭКС (Изопэкс) к существующим сетям тепло- и водоснабжения, монтировать бескамерные врезки, вводы в дома, запорную арматуру (в т.ч. в изоляции под ковер).

Трубы поставляются из наличия и под заказ, не менее пяти погонных метра.

Технические характеристики на Рех-трубы и изоляции

ФУНКЦИОНАЛЬНАЯ ТРУБА

Материал:	Химически модифицированный полиэтилен РЕ-Х (базовый материал полиэтилен высокой плотности РЕ-РD)
Метод сшивки:	Пероксид (метод Энгеля)
Срок службы:	50 лет при соблюдении условий эксплуатации
Блокировка диффузии кислорода:	Органическая (этиленвиниловый спирт) <0,10 г/м3d
Свойства:	Нечувствительность к агрессивной воде, низкие потери давления, высокая устойчивость к химикатам.

ТЕПЛОИЗОЛЯЦИЯ

Материал

Полиуретановый пенопласт (PUR) со значением λ< 0,33 Вт/мК

	Нормативная температура испытания, °С	Значение
Плотность:		57 кг/м3
Теплопроводность:	50	0,033 Вт/мК
Прочность при сжатии (деформ. 10%)		не менее 0,15 МПа
Замкнутость ячеек		> 90%
Сопротивление диффузии Н2О (µ)		40-80

СИСТЕМА АРМИРОВАНИЯ КЕВЛАРОМ

Клеевой слой	Модифицированный полиэтилен низкой плотности
Армирующая оболочка	Арамидное волокно (Kevlar Du Pont)
Защитный слой	Модифицированный полиэтилен низкой плотности

Трубы поставляются из наличия и под заказ, не менее пяти погонных метра.

Компания ВЕКТОР имеет обширные складские запасы в наличии, а также доставляет гибкие трубы ТВЭЛ-ПЭКС (Изопэкс) в ППУ изоляции и все комплектующие трубопроводов со склада в Санкт-Петербурге. Вы можете получить любую продукцию со склада самостоятельно или воспользоваться услугой доставки.

Гибкие трубы ТВЭЛ-ПЭКС в теплоизоляции ППУ предлагаем купить (заказать) по низким ценам выгодно, быстро, удобно из наличия на складе в Санкт-Петербурге в большом ассортименте: пресс фитинги, обжимные фитинги, изоляция стыков, Изоляция линейного стыка с использованием термоусаживающейся муфты

Более подробную информацию по ценам, скидкам, на гибкие трубы ТВЭЛ-ПЭКС в изоляции ППУ и другим интересующим Вас вопросам Вы получите при обращении к нашим менеджерам.

с сайта [email protected] или по тел. (812) 309-10-68

Вернуться>>>

См.также:

vectorppu.ru

Труба для ГВС и теплоснабжения | ПолимерПайп

Трубы ИЗОПЭКС представляют из себя предварительно изолированную трубопроводную систему, конструкция которой включает в себя несущую трубу из модифицированного полиэтилена изолированную пенополиуретаном и наружной бесшовной гидрозащитной гофрированной полиэтиленовой оболочкой.
Система предназначена для применения в локальных и внутриквартальных сетях трубопроводов отопления, горячего и холодного водоснабжения.
Трубы ИЗОПЭКС изготавливаются методом непрерывного формования на основе применения полиэтиленовых труб PEX.
Трубопроводы ИЗОПЭКС – это гарантия надежности и высокой прочности!

	Трубы ИЗОПЭКС–1 С одной функциональной трубой Диаметры труб от 20 мм до 110 мм Отопление/Горячее водоснабжение Температурный график +95^оС…+70^оС Рраб=6 бар (SDR 11), 10 бар (SDR 7,4) Возможны кратковременные нагрузки до 110ºС

	Трубы ИЗОПЭКС с греющим кабелем для холодного водоснабжения и напорной канализации. С одной функциональной трубой Диаметры труб от 20 мм до 110 мм Водоснабжение Траб≈+0ºС (Рраб.≈20 бар) Траб=10ºС (Рраб=15 бар) Серийная продукция снабжена саморегулирующимся кабелем TRAECO (Франция), мощностью 15 Вт/м при Т=10ºС Возможны другие варианты кабелей (по мощности)

	Трубы ИЗОПЭКС–2 С двумя функциональными трубами Диаметры труб от 20 мм до 50 мм Отопление/Горячее водоснабжение Температурный график +95ºС…+70ºС Рраб=6 бар (SDR 11), 10 бар (SDR 7,4) Возможны кратковременные нагрузки до 110ºС

	Трубы ИЗОПЭКС–4 С четыремя функциональными трубами Диаметры труб от 20 мм до 40 мм Отопление/Горячее водоснабжение Температурный график +95ºС…+70ºС Рраб=6 бар (SDR 11), 10 бар (SDR 7,4) Возможны кратковременные нагрузки до 110ºС

	Трубы ИЗОПЭКС-12У С одной функциональной трубой Диаметры труб от 63 мм до 160 мм Отопление/Горячее водоснабжение. Температурный график +95ºС…+70ºС Рраб=10 бар Возможны кратковременные нагрузки до 110ºС

polimerpipe.ru

Трубы из сшитого полиэтилена, ТВЭЛ-PEX (А), в изоляции ППУ, ИЗОПРОФЛЕКС от ТеплоПекс

От выбора составляющих любой коммунальной сети напрямую зависит и комфорт вашего жилья, и состояние вашего семейный бюджет. Самый высокотехнологичный котел или радиаторы с высокими техническими характеристиками не обеспечат необходимые показатели экономичности без использования трубопроводов последнего поколения. Трубы из сшитого полиэтилена отвечают всем требованиям, которые к ним предъявляются как нашими согражданами, так и нормативными документами.

Трубопроводы PEX

Гибкие PEX трубы могут быть изготовлены по различным технологиям. Наиболее совершенным способом является пероксидная сшивка (трубы из материала PEX-A). Этот химический процесс подразумевает замену производных перекиси водорода органическими радикалами. На большинстве заводов-изготовителей, способных выполнять столь сложные и дорогостоящие технологические операции, в качестве таких радикалов используются органические пероксиды и гидропероксиды. Эта технология гарантирует качественнее соединение концов трубы по всей плоскости среза.

Применение этой технологии позволяет в полной мере воспользоваться всеми преимуществами полиэтилена. Например, гибкие полимерные теплоизолированные трубы могут восстанавливать свою исходную форму по деформации. Для этого их достаточно нагреть до 100 °C.

Области применения

В любой квартире или доме есть водопроводная и отопительная система. Для увеличения их надежности и предотвращения деформаций, протеканий, повреждений и иных всевозможных поломок используется различное высокотехнологическое оборудование. Изолированная труба из полиэтилена может быть использована для:

систем напольного отопления;
систем отопления, работающих с низкотемпературными теплоносителями;
внутриквартирных отопительных систем с горизонтальной разводкой или сетей водоснабжения;
для предотвращения образования наледи в водостоках.

Кроме вышеописанных случаев, такие трубы могут использоваться на открытых площадках без дополнительной теплозащиты. К примеру, для регионов с низкими температурными показателями для предотвращения размерзания системы оптимальным выбором станут трубы для холодного водоснабжения с греющим кабелем.

Труба из полиэтилена против трубопроводов из других материалов

Ассортимент выбора труб при обустройстве систем автономного отопления, водоснабжения и водоотведения достаточно велик. Он включает в себя трубопроводы из гофрированной стали, меди, металлопластика, полиэтилена, полипропилена и др. материалов. Однако исходя из эксплуатационных характеристик и себестоимости коммуникаций, большинство домовладельцев решают купить трубы полиэтиленовые или пластиковые.

Полиэтиленовые трубы, в зависимости от их конструкции, способны удовлетворить потребности как частных домовладельцев, так и коммунальных предприятий.

Гибкая труба в изоляции ППУ отлично подойдет для обустройства внутриквартальных и локальных систем отопления. Коммуникации, включающие в себя трубы в изоляции ИЗОПРОФЛЕКС, более защищены от механических повреждений и могут использоваться не только для отопления зданий или их водоснабжения, но и применяться в сельском хозяйстве или на холодильных установках. Кроме того, трубопроводы ИЗОПРОФЛЕКС могут включать в себя до 4 каналов, по которым будет подаваться рабочая жидкость. Трубопроводные системы ТВЭЛ-ПЭКС отличаются сниженной трудоемкостью при прокладке коммуникаций.

Качество изготовления, безопасность для здоровья, низкие эксплуатационные издержки и долговечность — все это о трубах из сшитого полиэтилена.

teplopex.ru

Трубы РЕХ ППУ

Гибкие трубопроводы на основе использования пенополиуретановой теплоизоляции (полужесткие пены ППУ) в полиэтиленовой наружной трубе-оболочке находят все большее применение благодаря своим качественным прежде всего характеристикам. Для нашей страны это достаточно новая технология теплоизоляции труб для применения в коммунальном секторе, энергетике и строительстве.

Что дает использование трубопроводов в ППУ изоляции (как стальных, так и РЕХ)?

в 2 – 2,5 раза снижаются тепловые потери по сравнению с применяющимися ранее традиционными материалами,
до 30 и более лет увеличивается срок работы трубопровода,
в 1,5 раза снижаются капитальные затраты на строительство,
в 9 – 10 раз снижаются эксплуатационные расходы на обслуживание системы тепловой сети.

Гибкие трубы из сшитого полиэтилена (РЕХ) в ППУ изоляции имеют наружную полиэтиленовую гофрированную оболочку и система даннго типа труб предназначена для применения в локальных и внутриквартальных сетях трубопроводов отопления, горячего и холодного водоснабжения.

Большинство труб РЕХ в ППУ изоляции рассчитаны на рабочие параметры:

Траб.= +95°C, с кратковременным повышением температуры до +110 град.С.
Рраб.= от 6 до 10 бар.

Расчетный срок службы трубы составляет не менее 50 лет.

Трубы ППУ РЕХ из сшитого полиэтилена (пероксидная сшивка) используются в системах отопления, горячего (ГВС) и холодного водоснабжения, а также транспортировки пищевых или химически активных жидкостей, в системах и конструкциях «теплый пол».

В качестве основных преимуществ данной трубной системы можно отметить такие, как устойчивость к трещинообразованию в случае нагрузок, инертность к коррозии и значительному числу материалов и агрессивных сред. Трубы РЕХ обеспечивают высокую скорость подачи воды (низкое сопротивление трения из-за гладкости внутренней поверхности трубы) и малое падение давления по длине эксплуатируемого трубопровода.

Из-за гладкости поверхности труб из РЕХ усложняется закрепление осадков и последующее зарастание трубы примесями в воде, что не сужает диаметр и не ведет к перерасходу электроэнергии на прокачку воды по системе.

Трубы РЕХ, благодаря антикислородного барьера из гидрооксида этилвинила, наносимого на трубы в заводских условиях,не пропускает кислород, что повышает надежность сочлененных с полимерных трубопроводов стальных труб, менее стойких к воздействию кислорода и последующей коррозии в трубной системе из стали.

Проводимые производителями предварительные испытания труб до 100 циклов «замораживание-размораживание» не приводят к их трубы. Сшитый полиэтилен труб экологически чист, стоек к истиранию и обладает высоким электрическим сопротивлением. Кроме того, в отличие от стальных, полиэтиленовые трубы эластичны, легки, могут изгибаться на значительный угол в процессе монтажа, легко и быстро соединяются при монтаже и поддаются резке.

Монтаж трубопроводов с применением труб из РЕХ в ППУ изоляции менее затратен с точки зрения используемой техники и рабочей силы, для прокладки нужно производить меньше земляных работ, требует значительно меньше времени и за счет содержания меньшего числа фасонных элементов и снижения расходов на монтаж более высокая стоимость полимерных труб в теплоизоляции компенсируется данным снижением расходов на фитинги и элементы и монтажные работы.

Трубы РЕХ в ППУ изоляции поставляются на объект монтажа в «бухтах». Гибкость этих труб обеспечивает согласование практически с любыми условиями теплотрассы, при прокладке труб под существующими трубопроводами или в поперечном направлении к уже существующим сетям.

Данные трубы легко подключаться к существующим сетям тепло- и водоснабжения; можно быстро провести монтаж бескамерных врезок, вводов в дома запорной арматуры.

Новая усовершенствованная конструкция труб из сшитого полиэтилена в пенополиуретановой теплоизоляции может производиться с термокабелем — это актуально при транспортировке холодной воды, особенно в зонах с холодным климатом. Это труба РЕХ в ППУ изоляции обычной конструкции, но с проложенным дополнительно специальным саморегулирующимся греющим кабелем, который осуществляет автоматическую регулировку подогрева участка несущей полиэтиленовой трубы (если возникла угроза замерзания жидкости) в зависимости от изменения внешней температуры этого участка, до температуры +4 градусов С. Термокабель в данной конструкции крепится к несущей полиэтиленовой трубе РЕХ и с помощью самоклеящейся фольгированной ленты удерживается в системе. Данная лента решает две задачи – крепит кабель на трубе в процессе производства и выделяет тепло трубе. Система подключается к напряжению в 220 В, а второй конец кабеля наглухо изолируется без замыкания жил. Данная конструкция тепловой трубы с кабелем не допустит замерзания воды в трубе при морозах или авариях, но даже при замерзании разрыва несущей полиэтиленовой трубы ен произойдет из-за пластичности данного материала.
