Арматурогиб — станок для гибки арматуры своими руками

При выполнении строительных мероприятий, связанных с усилением фундаментных оснований и армированием перекрытий, возникает потребность в гнутье стальных прутков. Арматурные стержни также изгибают для сооружения теплиц и изготовления стальных конструкций. Для этого используется самодельное и профессиональное оборудование. Планируя изготовить станок для гибки арматуры своими руками, чертежи можно разработать самому или купить. Остановимся детально на конструкции, изучим технологию. Подробно рассмотрим, как сделать ручной станок для гибки арматуры своими руками.

Станок для гнутья арматуры – классификация и конструкция

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.

Самодельный станок для изгиба арматуры

Устройства делятся на типы в зависимости от следующих критериев:

  • конструктивных особенностей;
  • типа привода;
  • диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

  • механическое устройство с ручным приложением усилий;
  • механизированное оборудование с питанием от электрической сети.

Принцип работы оборудования для деформации арматуры заключается в сгибании стального стержня, зафиксированного между роликоопорами путем приложения усилий со стороны упорного ролика. Специальные станки позволяют изгибать металлические пруты под необходимым радиусом.

Оборудование с ручным приводом отличается рядом преимуществ:

  • простым принципом работы, напоминающим функционирование трубогиба;
  • уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
  • мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
  • малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

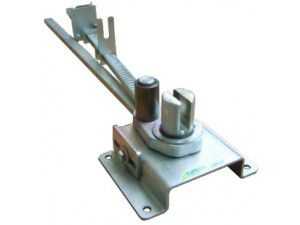

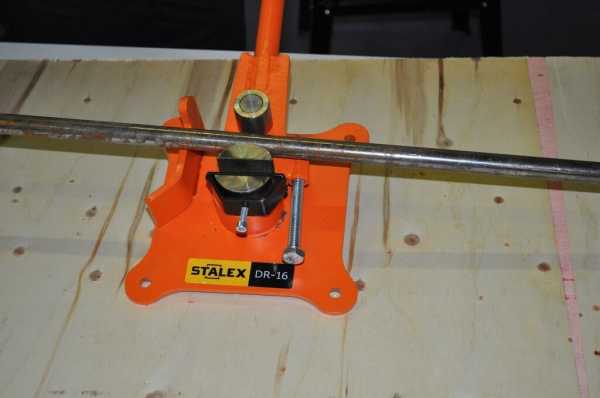

Станок для гибки арматуры ручной Stalex DR-16

Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

  • увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
  • возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
  • повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
  • возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
  • стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
  • увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
  • достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

  • мощный гидравлический привод;
  • электромеханические системы;
  • электромагнитные механизмы.

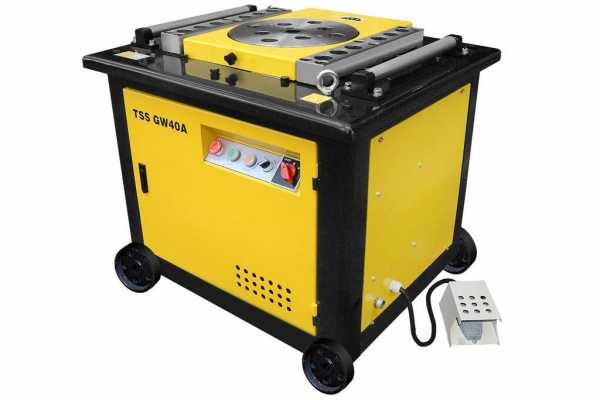

Станок для гибки арматуры с концевиком ТСС GW 40A

В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

  • облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
  • средние, изгибающие металлические стержни сечением до 4 см;
  • тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

Какой инструмент для гибки арматуры предлагается на рынке

На рынке предлагаются бытовые, а также промышленные модели специального гибочного оборудования. Заслуживает внимания ручной арматурогиб модели Afacan, предлагаемый в следующих модификациях:

  • Afacan 10E. Работает со стержнями сечением 0,6–1,2 см;
  • Afacan 12E. Изгибает прокат диаметром 1–1,2 см;
  • Afacan 16РТ. Деформирует прутки диаметром до 1,6 см.

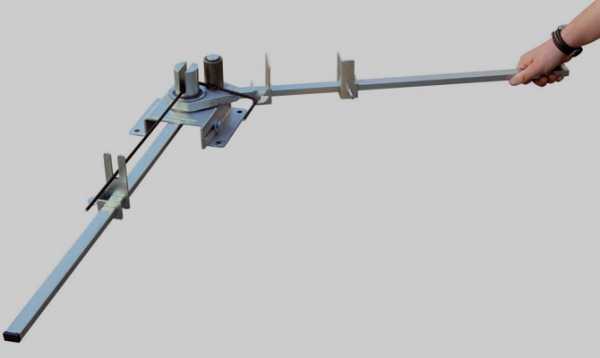

Предлагаются также ручные универсальные гибщики, предназначенные для загибания арматурных стержней диаметром 0,6–2 см.

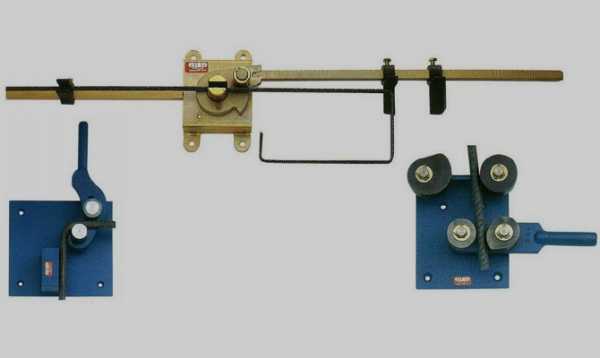

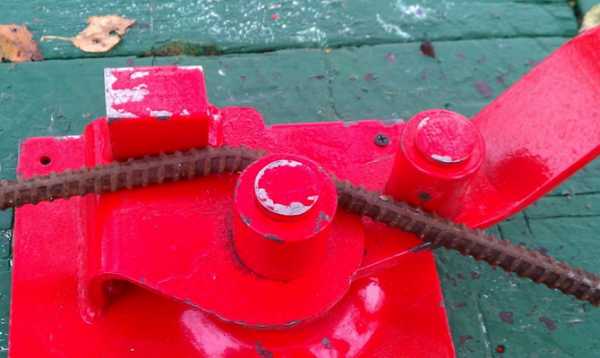

Ручные станки для гибки арматуры Afacan

Имеется возможность приобрести или арендовать следующие виды промышленных установок для гнутья:

  • СГА-1. При установленной мощности привода 3 кВт легко деформирует стержни диаметром до 3,2 см, обеспечивая их изгиб на 160 градусов;
  • GW-40. Конструкция устройства с трехкиловатным приводом позволяет изгибать на 180 градусов металлопрокат, диаметр которого достигает 4 см;
  • Г-40. Кинематика устройства, оснащенного ступенчатым передаточным механизмом, позволяет многократно деформировать пруток сечением до 3,2 см;
  • Г-50. Это промышленная установка, укомплектованная приводной станцией мощностью 4 кВт, деформирует арматурные прутки диаметром до 5 см.

Принимая решение о приобретении гибочного оборудования, проконсультируйтесь со специалистами. Они дадут профессиональный совет, помогут правильно подобрать устройство в зависимости от поставленных задач.

Гибка арматуры своими руками – нюансы технологии

До начала работ необходимо подготовить заготовки требуемых размеров.

Процесс ручной гибки происходит по простому алгоритму:

  • Стержень устанавливается на посадочную площадку и выставляется между фиксирующими опорами.
  • Определяется центр участка, который будет деформироваться под воздействием прилагаемых усилий.
  • Приводной рычаг вручную поворачиваться относительно оси, воздействуя на зажатый пруток.
  • Арматурный прокат деформируется на необходимый угол в процессе приложения усилий к рычагу.
  • Изогнутая деталь, соответствующая по конфигурации требованиям документации, извлекается.
Станок для гибки арматуры Г50 ВПК

Конструкция оборудования позволяет производить деформацию зажатого стержня в любом направлении. Для безопасности и удобства выполнения работ важно надежно закрепить гибочный механизм на устойчивой поверхности.

Выполнение гибочных операций на механизированных устройствах с приводом требует ознакомления с принципами работы оборудования и специальной подготовки. До начала работ следует тщательно изучить руководство по эксплуатации, а также требования техники безопасности. Конструкция многих агрегатов с гидравлическим или электромеханическим приводом предусматривает подачу команд путем нажатия на педаль. При этом заготовки подаются в рабочую зону руками.

Порядок работы на промышленном гибочном оборудовании:

  • Установите гибочный ролик необходимого диаметра, соответствующий размеру сечения металлопроката.
  • Настройте механизм устройства на требуемый угол загиба, находящийся в интервале от 0 до 180 градусов.
  • Расположите пруток в посадочной площадке рабочего ролика, зафиксируйте его на опорных стойках.
  • Нажмите на педаль включения агрегата и произведите деформацию прутка до необходимой конфигурации.

Прекратите нажимать педаль, когда заготовка приобретет требуемую форму. Затем извлеките ее из рабочего механизма. Важно соблюдать правила безопасности, не допускать попадания пальцев или одежды в зону вращения роликов.

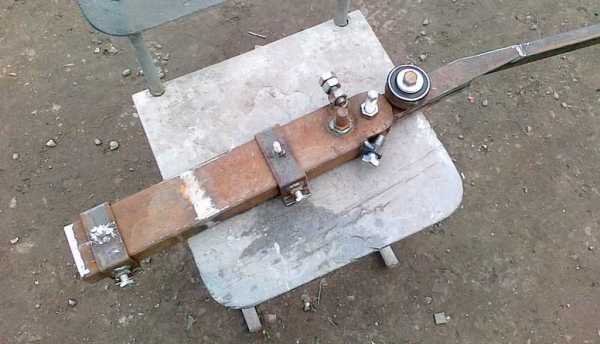

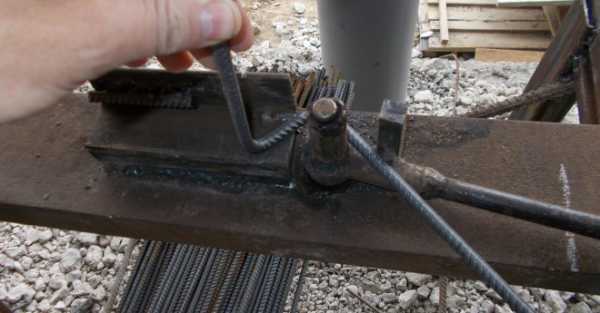

Гибка арматуры своими руками

Как устроен гибочный ручной станок для арматуры

Конструкция самодельного гибочного устройства несложная. Малогабаритное приспособление для гибки арматуры включает следующие части:

  • рабочий стол, выполненный в виде стальной пластины толщиной 6–8 мм;
  • зафиксированные на основе упоры, которые ограничивают перемещение стержня;
  • поворотный рычаг с прижимным роликом, деформирующим стальные прутки.

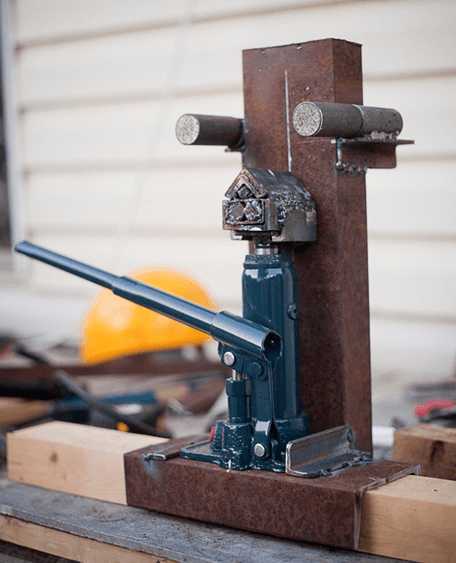

Возможна также простая конструкция, состоящая из автомобильного домкрата, к которому прикреплен пуансон, и вертикальной стойки с закрепленными на ней подвижными опорами. Этот вариант устройства является переносным. Механизм позволяет легко изогнуть арматурный стержень, который касается подвижных роликов и изгибается при перемещении домкратного штока.

Собираем приспособление для гибки арматуры своими руками

Приняв решение собрать простое приспособление для гибки арматуры своими руками, чертежи можно заменить обычными эскизами. В них важно предусмотреть конструктивные особенности устройства, а также габаритные и присоединительные размеры. Рассмотрим, как изготовить арматурогиб ручной своими руками. Для выполнения работ подготовьте следующие материалы:

  • стальной швеллер с толщиной стенки 6 мм и длиной 0,8–1 м для металлоконструкции;
  • две стальные петли от ворот цилиндрической формы диаметром 3–4 см и длиной 10 см;
  • уголок с размером полки 2,2–3,2 см, прямоугольный профиль 4х2 см и пруток диаметром 1,2 см для сборки пуансона и корпусных элементов.

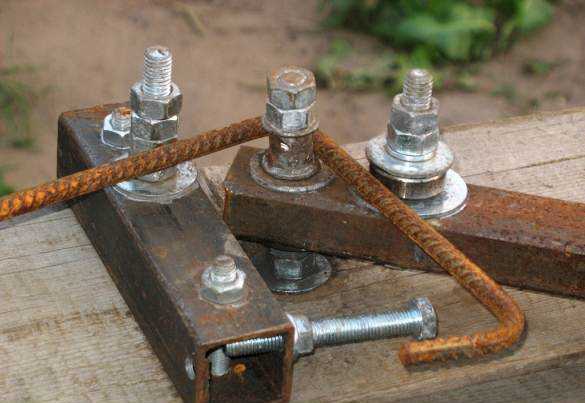

Приспособление для гибки арматуры своими руками

Потребуется также оборудование:

  • автомобильный подъемник – домкрат, способный развивать усилие до 2–2,5 тонн;
  • электросварочный аппарат с электродами;
  • болгарка, укомплектованная кругом по металлу;
  • линейка и чертилка для разметки;
  • молоток и уровень.

Собирайте станок для гибки арматуры своими руками, соблюдая последовательность операций:

  • Произведите разметку и нарежьте 5-сантиметровые заготовки, используя арматуру, профиль прямоугольного сечения и уголок.
  • Соберите пуансон, вварив в прямоугольный профиль арматурные отрезки и соединив конструкцию в верхней плоскости с уголком.
  • Подсоедините к штоку домкрата упорную пластину из швеллера, зафиксируйте ее в нижней плоскости пуансона.
  • Сварите несущую раму т-образной конфигурации, используя прямоугольный профиль и швеллер.
  • В нижней части металлоконструкции приварите ограничители, обеспечивающие фиксированное положение домкрата.
  • Приварите к боковым поверхностям вертикальной стойки уголки на одном уровне, проверьте правильность расположения.
  • Соедините электросваркой неподвижную часть петли с уголком и вертикальной стойкой, обеспечив свободное вращение подвижной части.

Собирая гибочный станок для арматуры своими руками, обратите внимание на расстояние между верхним уровнем пуансона и нижней частью подвижных цилиндров (петель). Интервал должен соответствовать размерам арматурного прутка, который планируется изгибать. Используя этот принцип, можно также изготовить ручной станок для гибки проволоки увеличенного диаметра. Существуют различные конструкции устройств, в которых процесс изгиба можно осуществить без использования домкрата, применяя обычный рычаг с роликом.

Подводим итоги

Определившись с конструкцией устройства, можно самостоятельно изготовить гибочный механизм, предназначенный для придания стальным пруткам необходимой формы. Важно ответственно подойти к разработке документации. Следует использовать проверенные чертежи, по которым изготавливалось гибочное оборудование, или самостоятельно создать эскиз натурного образца. Для домашних умельцев предоставляется широкое поле деятельности. Результат – самостоятельно изготовленное гибочное устройство, применение которого позволит сэкономить денежные средства.

Originally posted 2018-02-27 16:55:09.

pobetony.expert

Гибочные станки для листового металла и арматуры своими руками, чертежи

Гибочные станки – выражение нечастое. Намного чаще говорят и пишут «листогибочные» станки, имея в виду технические приспособления для гибки листового железа и металлических профилей. А между тем правильнее говорить «гибочные» станки, потому гнуть можно не только листовой металл, но и металлические прутья – арматуру, для которой существует отдельный вид гибочных станков.

Зачем нужны станки для гибки?

Есть листовой металл. А есть различные профили – гнутый листовой металл самой разнообразной форма и назначения типа желобов, коньков, карнизов и других кровельных профилей. Разница в стоимости листового материала и готовых гнутых деталей различается в несколько раз.

Стало быть, гнуть листы самостоятельно – дело выгодное экономически и с профессиональной точки зрения. Когда выгодно не покупать, а делать самим – довольной редкая ситуация в современном техническом мире с узкой специализацией любого производства.

Гибка профилей на станке.

Простота исполнения, высокая производительность и экономическая эффективность – отличная комбинация преимуществ, которыми обладают самодельное гибочное оборудование разных типов.

Давайте разбираться и приводить в порядок информацию по металлическим «гибочным» вопросам и способам их решения.

Какими бывают гибочные станки

Виды станков для гибки.

Листогибочные станки:

  1. простые ручные листогибочные;
  2. гидравлические для профиля и листового железа;
  3. роликовые или валковые листогибы.

Станки для арматуры:

  1. ручные;
  2. с механическим приводом.

Дополнительно гибочный станок для арматуры может различаться по размерам. Эти размеры зависят от диаметра металлических прутьев, для которых они предназначены:

  • легкие для работы с прутьями диаметром до 20 мм;
  • тяжелые – для арматуры диаметром от 20 до 40 мм;
  • сверхтяжелые для гибки прутьев диаметром от 40 до 90 мм.

Разновидности станков для гибки.

Как и все оборудование такого рода, гибочные аппараты могут быть ручными механическими, а могут быть оборудованы электрическим приводом. Следует сказать, что на рынке имеется огромное количество предложений высокотехнологических версий. Особенно это касается листогибов с гидравликой.

Гибочные станки с чпу, например, представлены очень широко многими зарубежными и отечественными производителями.

Не листопады, а листогибы

Разберемся с разным назначением листогибочного оборудования:

  • Ручные версии предназначены для гибки листового металла по прямой линии под любым углом – от самых острых до почти 360°. Ручная сила прилагается в конкретном одном месте. Самым простым вариантом из ручных является аппарат для гибки под углом в 90° с помощью траверса.
  • Гидравлические версии работают по совсем другому принципу: металл деформируется с помощью гидравлического удара. В домашних условиях такие варианты не используются, это очень эффективное профессиональное оборудование предназначено для серьезных промышленных предприятий.
  • Роликовые гибочные станки с помощью валков производят гибку не под углом, а по окружности. На роликовых приспособлениях можно делать даже трубы.

Самодельный листогибочный станок можно сделать по первому и третьему вариантам. Разберем подробнее процесс их изготовления. Чтобы сделать гибочный станок своими руками, нужно начинать с технических установок.

Для того, чтобы оборудование было долговечным, простым в исполнении и достаточно дешевым по общим денежных затратам на материалы и инструменты, нужно рассчитать его производительность и технические возможности.

Ручная версия листогибочного станка

Вот что получается с учетом мышечной силы человека среднего роста, который собирается работать стабильно и без авралов:

  • Ширина листового металла не должна превышать 1-го метра.
  • Толщина листов для сгибания не должна превышать 0,6 мм для оцинкованного железа, 0,7 мм для алюминия и 1,0 мм для меди.
  • Долговечность аппарата должна быть не меньше 1200 рабочих циклов без ремонта, иначе он будет нерентабельным.
  • Сделать все, чтобы необходимость в дополнительной сварке была минимальной.
  • Угол сгибания листового металла, не требующий ручной доводки, должен составлять не меньше 120°.
  • Минимизировать разного рода дополнительные токарные и фрезерные операции.

Еще одним важным условием, влияющим на производительность и качество работы, является соблюдение правил эргономики: нужно сделать так, чтобы гибочный станок своими руками был вам удобен и с ним было комфортно работать.

Сейчас немного физики. Главным материалом для гибочного оборудования является традиционная конструкционная сталь. Исключение составляет траверса, которую лучше заменить на швеллер. Дело в том, что отдача на траверсу от сгибаемого металлического листа никогда не бывает равномерной по своей ширине. Шире всего отдача в середине, на краях, где нет подпоры, эта отдача минимальна.

Гибка трубы на ручном станке.

Во-вторых, нагрузка на нашу несчастную траверсу вместе с прижимом «растекается» и на дальних участках дает растяжку. А металл никогда не любил растяжку – он быстро устает от такого рода деформаций. Поэтому, если не обратить внимания на проблемы траверсы, уголок в середине может быстро деформироваться, и в середине сгиба появится вздутие.

Мы рассмотрели общие требования к гибочному листовому оборудованию, теперь приступим к конкретным моделям, чьи характеристики должны быть оптимальными для вас и только для вас.

Вот главные пункты, которые нужно знать и учесть перед тем, как приступить к работе:

  1. Предельная ширина в миллиметрах листового металла, обычно это 1000 мм.
  2. Максимальная толщина листа металлической заготовки в миллиметрах.
  3. Допустимые значения углов гибки, диапазон от минимального до максимального.
  4. Высота, длина и ширина самого аппарата.
  5. Желательная точность сгибания металлических листов.

Безусловно, все эти предельные значения будут зависеть от ваших намерений и условий применения станка. Если, например, вы собираетесь заниматься работами по кровле, вы будете иметь дело с листами толщиной 1 мм или меньше, а сделаны они будут из стали или оцинкованной меди.

Ну а если у вас в планах производство элементов для металлических ограждений, то толщина листов может достигать 2-х или 3-х миллиметров.

Вот с определением размеров углов гибки будет немного сложнее. Верхний предел, то есть предельное максимальное значение в 180° – это понятно. А вот на минимальное значение гибочных углов влияет интересное явление, которое называется пружинение.

Пружинение – уменьшение градуса угла гибки из-за физической упругости металла, который деформируется в станке.

Принцип действия станка.

Это явление нужно учитывать, и вот от чего оно зависит:

  • Свойства металла в виде пластичности. Например, очень по-разному ведут себя стальные сплавы. Высокоуглеродистые стали показывают предельный угол пружинения вплоть до 12°, а низкоуглеродистые – в диапазоне всего лишь 5° – 7°. Высоколегированные стали и алюминиевые сплавы показывают пружинение еще выше: 12° – 15°.
  • Толщина металлического листа. Понятно, что чем тоньше лист, тем меньше у него пружинение.
  • Угол сгибания. Чем меньше нужный угол, тем выше пружинение у всех металлов. Гибка металлических листов под малым углом, например, меньше 20°, вручную практически невозможна. Невозможна она и на домашних гибочных станках – дело в высоком пружинении. Гибку металла под малыми углами производят только в промышленных условиях в сочетании с продольным растяжением листов. Если вам нужен малый острый угол в обязательном порядке, уж лучше сделать его с помощью молотка. Со станком это не получится. Пружинение!

Самой простой и распространенной версией для гибки листового металла является вариант с поворотной траверсой. Он работает просто и чрезвычайно эффективно.

Вот чем нужно запастись, чтобы сделать гибочный станок для листового металла своими руками:

  1. Широкополосная листовая сталь для изготовления балок: нижней, верхней и поворотной.
  2. Швеллер из стали номером не ниже 6-ти мм. На всякий случай: швеллер – это стандартный профиль из черного проката.
  3. Стальные уголки для опорной рамы.
  4. Набор крепежных изделий – винты и барашки, пружина.
  5. Стальной прут для ручного привода, чтобы поворачивать стальную балку.
  6. Слесарные тиски.
  7. Петли от стальных входных дверей.

Листогибочный станок.

Самодельный станок для гибки листового металла производится по следующим этапам:

  • Два стальных листа или тавра складываем вместе, после чего в них делаем одинаковые выемки. Края этих выемок выставляем под углом в 45°, а в третьем листе или тавре, который будет играть роль прижимной планки, после обрезки проделываем более глубокую выемку.
  • Петли от стальных входных дверей привариваем с обеих сторон.
  • К одному из первоначальной пары тавров привариваем по два стальных треугольника или укосины для крепежа на них прижимной планки с помощью специального фиксатора в виде болта. Гайки этого болта привариваются прямо к укосинам.
  • Теперь занимаемся прижимной планкой: к верхней части привариваем металлические заготовки с центральным отверстием диаметром, чуть большим диаметра болта. Сопоставляем отверстия с приваренной гайкой, чтобы они были на одной линии, привариваем.
  • Прижимная планка должна подниматься на 5 – 7 мм. Это делается с помощью пружины, которую надеваем на болт в «ухе», после чего плотно закручиваем гайку. Точно такую же пружину устанавливаем на противоположном конце. Если все правильно, прижимная планка будет самостоятельно подниматься при откручивании.
  • Ручками для закручивания можно сделать отрезки арматуры, приварив их к шляпке винта. К подвижному тавру также привариваем ручку. Станок готов.

Теперь о тесте на точность: правильно ли гибочный станок будет работать. Пробовать нужно полосу из картона с толщиной, аналогичной листопрокату, с которым вы собираетесь работать. Добиваемся ровной высоты полок картонной полосы. На картоне не должно быть никаких деформирующих следов. Если все хорошо, гибочный станок для листового металла готов.

Гибочный станок для арматуры своими руками

Если вы будете проходить мимо какой-нибудь стройки с бетонными конструкциями, обратите внимание на оборудование этой стройки. Там обязательно будет присутствовать ручной или механический гибочный станок для арматуры.

Хрупкий по своей природе бетон без арматуры никак не обойдется, это самое простое и эффективное средство укрепления любых строительных элементов, выполненных из бетона. По строительным стандартам все угловые бетонные конструкции должны быть сделаны не просто с гнутьем, а с перехлестом в каждую сторону не меньше, чем на 0,8 метра.

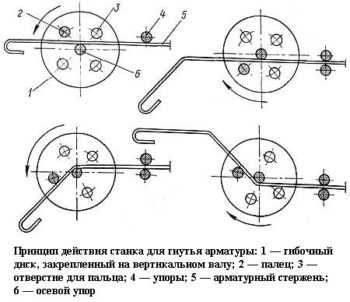

Схема станка для гибки.

Принцип работы любого гибочного аппарата для арматурных прутьев абсолютно одинаковый: прут фиксируется между двумя роликами, а затем сгибается под углом с помощью третьего ролика. Радиус изгиба может требоваться разный, он регулируется упорным валом. Это касается ручного варианта станка.

Главный элемент гибочного станка с механическим приводом – это диск с «пальцами», который вращается и закручивает прут, закрепленный между пальцами. Работать на таком приспособлении приятно: уложить аккуратненько в зазор между пальцами пруток и начать вращать диск. Прут начинает изгибаться вокруг центральной точки.

На рынке предлагается аппараты для гибки арматуры разного типа, на любой вкус и кошелек. Они просты и доступны. Но арматуру можно гнуть и с помощью элементарного трубогиба, который легко сделать самостоятельно.

Гибочный станок для арматуры своими руками ограничен единственным фактором: диаметр прутка не должен превышать 10 – 14 мм. Высокая производительность также не про самодельный станок, об этом нужно помнить.

Основа станка – станина из стали с приваренными штырем или уголком. Второй элемент – поворотный диск или платформа с рычагом и штырями для гибки. Лучше всего все элементы расположить на массивной плите, чем она массивнее, тем устойчивее будет станок и тем больший диаметр прутков можно будет обрабатывать.

Самодельный станок для гибки арматуры – великолепный способ сэкономить время и деньги во время строительных работ.

tutsvarka.ru

Гибочный станок для арматуры своими руками

В повседневной жизни при осуществлении строительных мероприятий, периодически требуются работы, требующие гибочных работ из такого строительного материала, как арматурные стержни. Руками сгибать такой толстый материал очень сложно.

Именно поэтому и был придуман гибочный станок для арматурного материала. Такое приспособление получило широкое распространение в металлопрокате и достигло промышленных масштабов. Покупка дорогостоящего оборудования многим не по карману, однако, нашёлся выход из ситуации. Был создан самодельный гибочный агрегат, чтобы упростить многим людям работу с металлом.

Основные понятия и область применения

Гибочный станок предназначен для сгибания арматуры различного диаметра и металлических прутков, для придания материалу необходимую форму. Применяется такое оборудование, как в промышленности, так и быту. С его помощью можно изготавливать теплицы. Широко используется при армировании фундаментов и бетонных конструкций. Если вам необходимо изготовить элементы декора из металлических стержней, то такое оборудование сослужит верным инструментом.

Прежде чем мы начнём знакомиться с самим станком, необходимо ознакомиться с классификацией арматуры.

Классификация арматуры

Арматура

В нашей стране существует обязательный ГОСТ 52544 — 2006 по созданию арматурного прута. Согласно ему арматурой принято считать металлический прут с круглым сечением, а также имеющим гладкую поверхность или поверхность с периодическим профилем. Диаметр прута колеблется от 4 мм до 80 мм, а длина его достигает 12 метров.

Основное предназначение этого элемента металлопроката является усиление железобетонных конструкций, а также сооружений, требующих присутствия арматурного стерж

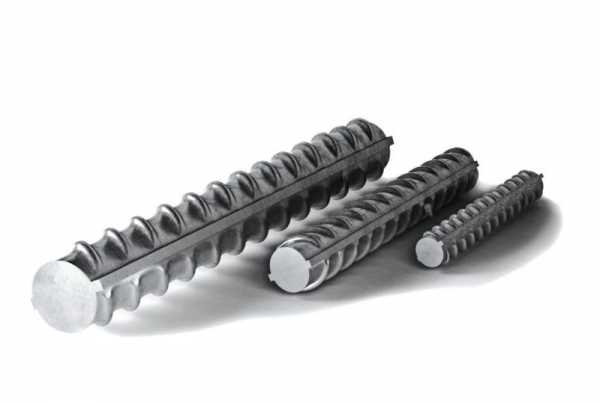

На сегодняшний день производится 6 различных классов арматуры
А 240 (А 1)

Этот вид имеет гладкую поверхность с диаметром от 4 мм до 40 мм. Применяется в качестве связующего и распределительного компонента конструкции.

А 300 (А 2)

Этот класс имеет поверхность с периодическим профилем. Диаметр колеблется от 10 мм до 80 мм.

А 400, А 500 (А 3)

Такая арматура имеет рифлёную поверхность. Диаметр варьируется от 6 мм до 40 мм. Такой класс арматурного стержня очень востребован в строительстве. Применяется при возведении жилых домов, офисных зданий.

А 600 (А 4)

Область применения такой продукции ограничена, поэтому и диаметр их также ограничен от 10 мм до 32 мм. Применяется этот класс для сварочных работ. В основной состав такой арматуры входит низколегированная, термоупрочнённая сталь.

А 800 (А 5)

Этот класс отнесён к классу повышенной прочности. Поверхность рифленая, диаметр сечения возрастает от 6 мм до 40 мм. Такие стержни используются при формировании сварных конструкций, в качестве стандартных и несущих элементов.

А 1000 (А 6)

Относится к классу рабочих прутьев. Именно к этому классу подойдёт любая сварка. Область применения – возведение высотных зданий, габаритных сооружений. Низколегированная сталь допускает сечение от 6 мм до 32 мм.

Теперь, когда нам известен материал с названием арматура, можно перейти к ознакомлению со станком, его устройством и работой.

Совет: Перед тем, как начинать работу, обязательно нужно ознакомиться с классами арматуры и их предназначением. Только после этого можно начинать запланированные работы.

Разновидности

В металлопрокатном деле различают всего несколько видов гибочного оборудования для арматурных стержней:

Механические устройства

Станок для гибки арматуры

В основу механики этого оборудования входит диск, совершающий вращательные движения. На поверхности диска расположены центральный и изгибающий пальцы, с имеющимся между ними нужным зазором, в котором будет размещаться необходимый для работы металлический прут. Когда диск производит вращательное движение, арматура зажимается между двумя роликами и под действием силы вращения сгибается по плоскости центрального пальца. Такие станки могут одновременно сгибать несколько металлических прутьев.

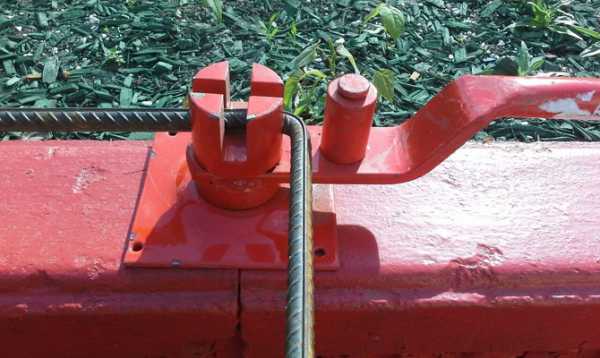

Ручные станки

Самодельный гибочный станок

Их можно отнести к группе переносных приспособлений вашего инструментария. Такие станочки имеют крайне маленький вес, их можно установить в любом месте и на ровной поверхности. Конечно, на таком устройстве будет невозможным сгибать арматуру большого диаметра. Такая конструкция агрегата довольно проста и не требует больших затрат.

Станки, оснащённые электрическими приводами

Стационарный станок дли гибки арматуры

Этот вид устройства относится к промышленным станкам. Именно на таком осуществляется производство гнутых изделий серийного масштаба. Производительность агрегата очень высока. На совершение одной операции по сгибанию прута уходит всего 10 секунд. В данном случае допускается работа со всеми диаметрами арматуры. В свою очередь, такие станки разделяются на три вида:

Оборудование для легкой арматуры

Диаметр ограничивается 20 миллиметрами.

Оборудование для тяжёлой арматуры

В этом случае можно использовать диаметр от 22 миллиметров до 40.

Оборудование для сверхтяжёлой арматуры

Допустимый интеграл диаметров от 40 мм до 80 мм.

Стационарные станки достаточно мощные и потребляемая электроэнергия привода может достигать 5 кВт в час. Однако вес такой машины составляет порядка 400 килограмм. Что делает этот механизм неподвижным. Огромным плюсом этой машины является её полная автоматическая работа.

При этом, оператор прикладывает минимальное количество усилий. Самым главным моментом в эксплуатации такого агрегата является его жёсткая стационарность. Т.е. его положение должно быть строго отцентрировано и располагаться на ровной поверхности.

Когда разновидности гибочного оборудования разобраны по полочкам, пора ознакомиться с конструкцией гибочного инструмента.

Конструкция самодельного гибочного станка

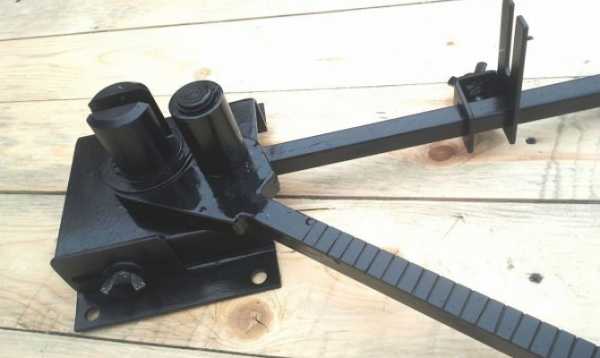

Ручной-станок

Само по себе гибочное устройство очень просто по своей конструкции и не требует грандиозных затрат. Мы рассмотрим конструкцию, названную в честь И. С. Замкова. Такое приспособление имеет всего 11 элементов своего сооружения:

Корпус станка

Основание станка, на которое осуществляется сборка всего устройства.

Плита

Именно плита соединяет основание и механизмы на всём сооружении.

Ролики, расположенные на осевом пальце и упоре

На закреплённые пальца одеваются те самые ролики, которые и будут в процессе работы осуществлять действие на арматуру.

Сухарь надетый на загибающий палец

Тот же самый упор, который не даст скользить заготовке и работа будет благополучно выполнена.

Планка

На ней располагаются загибающий палец и рукоять для осуществления физической нагрузки.

Рычаг

Та же самая рукоять, с помощью которой будут производиться гибочные движения.

Загибающий палец

Расположен на планке и принимает главную роль в сгибе арматурного стержня.

Осевой палец

Вокруг данного пальца будут производиться все сгибания. Он необходим для придания заготовке правильной и равномерной формы.

Упор

Упорный палец, о который будет упираться арматура в процессе работы.

40 миллиметровый ролик

Используется в том случае, если необходимо произвести сгибание стержня диаметром от 6 мм до 8 мм.

28 миллиметровый ролик

Этот ролик применяется в случае, если диаметр прута составляет от 10 мм до 14 мм.

Исходя из вышеописанного, такой инструмент может собрать каждый желающий, не имея специального образования.

Совет: Перед началом сборки вашего изобретения, необходимо найти в интернете, либо в другой литературе подходящие чертежи, с помощью них можно собрать именно тот инструмент, который будет соответствовать вашим требованиям.

Процесс сборки станка для сгиба арматуры

Процесс сгибания арматуры

Совет: Если вы хотите, чтобы ваш агрегат стоял на определённом месте, то желательно за ранее подготовить фундамент, чтобы будущий станок стоял ровно.

Итак, начнём.

Первым делом

Необходимо сделать станину, или основание станка. Когда она готова, на металлическую плиту приваривается осевой палец. Далее сварочным аппаратом сваривается со станиной.

Отдельно

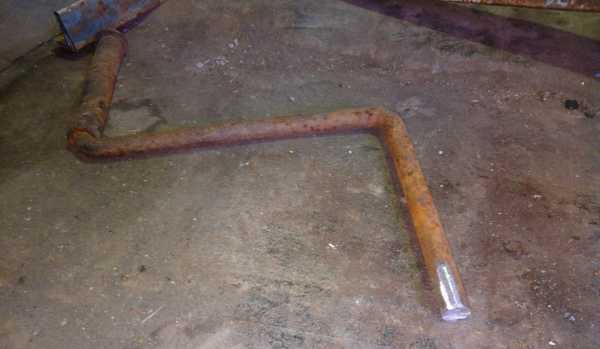

Изготавливается рукоять с пятаком, на котором будет расположен загибающий палец и отверстие под центральный палец. На плиту приваривается упорный палец. Пальцы должны быть расположены таким образом, чтобы благополучно расположить между ними арматуру. На пальцы одеваются втулки (ролики).

Совет: Если ваш выбор технических характеристик станка будет оставаться неизменным, то поверх всех трёх пальцев можно приварить пятаки. Это обеспечит защиту от соскакивания роликов во время работы.

На этом процесс сборки можно заканчивать и пробовать согнуть первую арматуру.

Общие отзывы и подведение итогов

В интернете существует огромное множество различных отзывов о данном виде инструмента. Каждый высказывает своё мнение. Однако, любые строительные работы, где применяется арматура, становятся тяжёлыми, а порой и невыполнимыми задачами.

По своей сути, этот инструмент обычный трубогиб, который устроен по такому же принципу. Можно сделать соответствующий вывод, что данное оборудование крайне необходимое в работах с использованием арматурных стержней. Так что, если вы планируете сгибать арматурные прутья, то обязательно приобретите сгибатель арматуры.

Видео обзоры

Видео обзор самодельного гибочного оборудования для арматуры:

Видео обзор работы гибочного станка:

Видео обзор работы заводского агрегата:

stanki-info.ru

Станок для гибки арматуры своими руками: чертежи

Содержание статьи:

Во время работы по дому, в процессе строительства или изготовления стальных конструкций может понадобиться гибочный станок для арматуры. Перед тем как сделать его своими руками рекомендуется ознакомиться со стандартными чертежами и выбрать оптимальную методику производства.

Принцип гнутья арматуры

Ручной станок для гибки арматуры

Гибка арматуры — это контролируемый процесс деформации, в результате которого на определенном участке заготовки происходит изменение направления вектора центральной оси. Для больших производств применяются механические гибочные комплексы, обеспечивающие высокий показатель производительности. Но для домашнего использования лучше всего сделать ручной.

Общий принцип действия этого оборудования одинаков. Разница в конструкции объясняется различными диаметрами прута, который необходимо согнуть своими руками. Обычно в станке присутствуют несколько валов для упора заготовки, а также движущаяся часть, которая выполняет деформацию.

Порядок эксплуатации гибочного станка для арматуры.

  1. Установка заготовки, ее фиксация.
  2. Определение места гибки. Это часть должна располагаться на опорном валу.
  3. С помощью механизма происходит искривление стального прута.

Для выполнения этих несложных действий можно сделать небольшой ручной станок своими руками. Для оптимизации изготовления рекомендуется изучить стандартные чертежи.

В приводных конструкциях основным рабочим элементом является диск, на котором расположено несколько валов для изгиба. Гнуть можно после предварительной фиксации заготовки. Изменение конфигурации происходит во время вращения диска.

С помощью ручных моделей гибочных станков можно гнуть арматуру диаметром не более 16 мм. Для больших размеров заготовок потребуются значительные усилия.

Обзор чертежей станков для гнутья арматуры

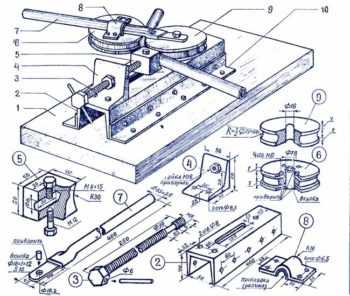

Самодельный станок для гибки арматуры

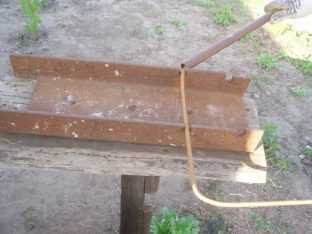

Для изготовления самого простого станка, с помощью которого можно гнуть стальной прут, понадобится металлический уголок 40*40 мм, комплект креплений и деревянный брус. Это конструкция для гибки позволит изменять конфигурацию заготовки своими руками без посторонней помощи, также имеет несложный чертеж.

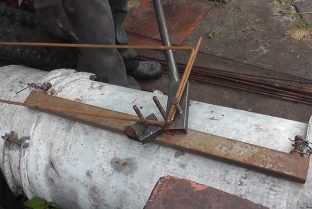

Уголок разрезается на две части. Одна из них крепится на деревянном брусе. Этот компонент предназначен для фиксации арматуры, перед тем как гибочный узел изменит ее конфигурацию. Вторая часть уголка для изгиба будет подвижной. Он крепится к брусу с помощью болта. В дальнейшем этот узел будет выполнять функцию рычага. Недостатком подобной ручной конструкции является трудоемкость работ, так как для искривления прутьев большого диаметра понадобится значительное усилие. Альтернативным вариантом является увеличение гибочного рычага.

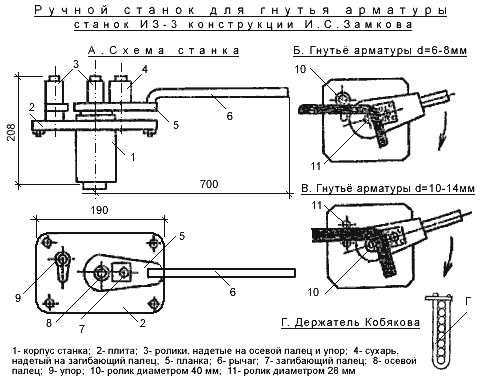

Гибочный станок конструкции Замкова

Для большого объема работ лучше всего использовать ручной гибочный станок конструкции Замкова. Изготовить его своими руками несколько проблематично, так как для этого понадобится выточить или заказать основные компоненты.

Для того чтобы правильно согнуть арматуру с помощью этого оборудования необходимо изготовить устойчивый опорный стол. В его столешницу врезается корпус станка. После этого стальной прут располагается между двумя роликами. С помощью третьего происходит гибка заготовки. В качестве опорной плиты рекомендуется использовать стальную пластину толщиной не менее 4 мм.

Изготовление дисковых станков, с помощью которых можно гнуть стальной прут в домашних условиях нецелесообразно. По-настоящему они эффективны только в комплексе с электроприводом.

Перед процессом гнутья нельзя подвергать заготовку внешним воздействиям. Частая ошибка во время выполнения гибки — подпиливание в области сгиба. Это может привести к появлению трещин. Также нельзя нагревать прут с помощью сварки, в результате этого произойдут значительные изменения толщины изгиба.

В видеоматериале показан пример приспособления для гибки стального прута своими руками:

stanokgid.ru

Станок для гибки арматуры – конструкция и тонкости ручного гибщика + Видео

Почти все строительные мероприятия, предполагающие изготовление железобетонных и металлических конструкций и сооружений, не обходятся без арматуры. Ручной станок для ее сгибания (РСГА) существенно упрощает жизнь современного строителя.

1 Ручной гибочный инструмент – что с ним делать?

Простой гибщик арматуры для нужд индивидуального строительства является незаменимым приспособлением. Чаще всего такой гибочный станок применяется при обустройстве ленточных фундаментов частных домостроений. Они, как правило, делаются из бетонных смесей по монолитной технологии.

Простой гибщик арматуры

Рекомендуем ознакомиться

Без добавочного упрочнения бетон не может гарантировать нерушимость фундамента. Поэтому для усиления фундаментная конструкция дополняется стальной арматурой. Согнуть последнюю под требуемыми углами без особых затруднений позволяет простейший ручной инструмент, который мы описываем в данной статье. РСГА обеспечивает качественное сгибание практически любых арматурных элементов, с его помощью изготавливают петли, разнообразные хомуты и кольца.

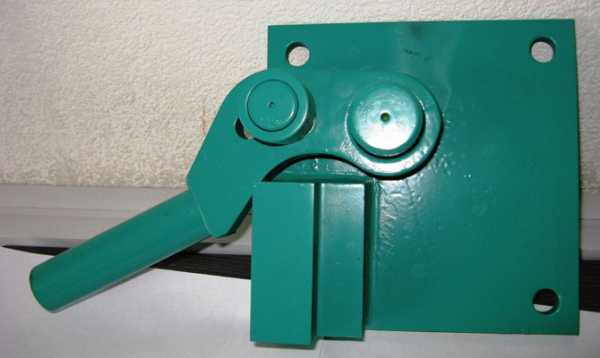

РСГА для сгибания стальной арматуры

Это означает, что он дает возможность выполнять гибку арматуры и для любых других целей (не только для фундаментных работ).

2 Как работает гибочный станок – все элементарно!

Ручное устройство для гибки представляет собой несложное механическое приспособление, работающее по одному принципу. На его станине монтируются:

  • прямоугольный либо круглый неподвижный упор, который может оснащаться зажимом арматуры, а может и не иметь такового;
  • подвижный (гибочный) и неподвижный (центральный) валы.

Ручное устройство для гибки

Дистанция между упором и неподвижным валом определяет наибольшее сечение арматурного элемента, с которым сможет работать гибочный инструмент. Ось центрального вала выполняет функцию центра вращения. Изгиб изделия осуществляется именно вокруг него.

Подвижный вал соединяется посредством специальной "серьги" с неподвижным. На ней обязательно имеется рычаг (ручка), на который в процессе выполнения гибочной операции одевают трубу-удлинитель. Данный дополнительный элемент снижает нагрузку на руки человека, производящего сгибание арматуры, за счет удлинения "плеча". Удлинитель, таким образом, делает процесс деформирования металлической заготовки вручную в разы более простым и быстрым.

Подвижный вал и ручка для выполнения гибочной операции

Деталь, которую планируется изогнуть под заданным углом, ставят между неподвижным валом и упором, если есть зажим, выполняют фиксацию арматуры. После этого можно приступать к деформированию металла путем поворота вала до упора в требуемую сторону (против либо по часовой стрелке). При этом упорный элемент приспособления не позволяет незадействованной в гибочном процессе части арматуры проворачиваться. Благодаря этому, изгибу подвергается конкретный участок металлической заготовки, а не вся ее поверхность.

Инструмент для ручной гибки бывает разных модификаций. Но, вне зависимости от имеющихся конструктивных особенностей, он работает по описанному нами принципу.

3 Достоинства и недостатки РСГА

Рассматриваемый нами инструмент является реальным помощником домашнему мастеру, который выполняет различные строительные работы. Ручной станок характеризуется:

  • высокой мобильностью и относительно небольшой массой;
  • уникальной надежностью, обусловленной элементарной конструкцией приспособления для гибки арматуры;
  • возможностью производить изгиб в двух направлениях;
  • независимостью от электричества (станок не нужно подключать к электросети, все операции осуществляются вручную).

Изгиб арматурных прутов в двух направлениях

Кроме того, использовать описываемый инструмент может любой. Понять, как он функционирует, очень просто, после чего его применение не вызывает никаких проблем.

К недостаткам ручных механических приспособлений для сгибания арматуры относят следующие факты:

  • деформировать можно только те изделия, которые "попадают" в расстояние между упором и неподвижным валом;
  • есть риск избыточного изгиба максимальной по сечению (для конкретной модели станка) арматуры.

Ручное механическое приспособление для обработки прутьев

И не стоит забывать, что деформирование металла производится исключительно мускульными усилиями рабочего. Если физические возможности человека недостаточны, лучше использовать электромеханические приспособления для сгибания арматуры.

4 Популярные модели – какой инструмент выбрать?

Стоимость гибочного ручного оборудования зависит от его производительности, скорости выполнения рабочих операций, а также от того, какие изделия по форме и толщине оно может обрабатывать. Далее мы коротко описываем востребованные марки и модели РСГА, которые продаются в строительных магазинах страны:

  • DR-12, DR-20 и DR-25 от Diam-Almaz – ручные гибщики российского производства. Их можно использовать на дому и на любых строительных объектах, где возникает необходимость в гибке арматуры и прутов из углеродистой стали и других сплавов. Любой станок под маркой Diam-Almaz располагает надежными ограничителями длины подачи и угла сгибания изделий. Такой инструмент без труда фиксирует детали зажимом, его можно установить на любой верстак.
  • СО-350 от компании МИСОМ (Белоруссия) – несколько моделей станков для работы с арматурой сечениями до 12, 25, 20 и 30 мм. Отличаются прочной простой конструкцией, позволяют одновременно гнуть 2–4 прутка, имеют малый вес (10–30 кг), гарантируют получение точных и максимально ровных изгибов.
  • Alba – гибочные станки профессионального класса, ориентированные на применение в промцехах и на строительных объектах. Дают возможность работать с арматурой А-III и А-I диаметром до 30 мм. Характеризуются безотказностью при эксплуатации и длительным сроком службы, высокой мобильностью и прочностью.

РСГА «Alba» профессионального класса

Популярностью пользуются и другие гибщики – российские станки УО-120, а также 12Е и 10Е от фирмы Afagan (Турция). Выбрать подходящее вам ручное приспособление будет несложно.

tutmet.ru

Станок для гибки арматуры своими руками (чертеж + фото)

Если вы начали возводить новый дом, то, для укрепления бетонного фундамента вам понадобится сделать армированный каркас. Арматурный прут выпускается, как любой металлопрокат, исключительно в прямом виде. А ведь для того, чтобы изготовить каркас из арматуры, ее надо определенным образом погнуть. Причем выполнять эту операцию придется непосредственно на месте строительства. Рациональный выход есть лишь один — это сделать станок для гибки арматуры своими руками.

Потраченное время и средства на самодельный станок для гибки арматуры окупиться еще на стадии строительства фундамента вашего дома. Его можно будет также использовать и в дальнейшем. Например, для изготовления закладных деталей, таких, как оконные или дверные перемычки. Но и после этого он не раз сможет вам пригодиться для сборки различных стальных конструкций.

Принцип сгибания арматуры

Сгибание арматурного прута представляет собой процесс контролируемого изменения направления центральной оси. При этом в месте деформации одни слои металла будут растягиваться, а другие — сжиматься.

Одним из основных определяющих факторов при сгибании является величина усилия, прикладываемая к месту деформации. Она напрямую зависит от вида стали и диаметра сечения арматуры. Таким образом, можно сразу определиться, чем лучше и толще арматурный пруток, тем больше сил понадобиться прикладывать для его сгибания.

Эти определения должны послужить нам основой для дальнейших расчетов при изготовлении приспособления для сгибания арматуры своими руками.

Как согнуть арматуру без специального устройства

И все-таки начнем с того, что вам срочно надо согнуть небольшое количество тонкого металлического прутка. Для этого разберем несколько способов, как гнуть арматуру с помощью подручных средств.

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

  • С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

  • Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
  • Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

Хотя, при хороших физических данных и небольших диаметрах металлического прутка, эти способы, как правило, на практике являются самыми универсальными арматурогибами в домашних условиях.

Как сделать приспособление для гибки арматуры

Если все-таки объем работ большой и у вас вполне хватает технических знаний, то сделать своими руками ручной гибочный станок для арматуры вполне по силам каждому, поэтому тем более не стоит покупать его на строительном рынке.

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

  • массивного основания,
  • поворотного механизма в виде большого рычага,
  • прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

  • углошлифовальная машина с отрезными кругами и шлифовальным диском,
  • электрическая дрель с набором сверл по металлу,
  • электросварочный аппарат с электродами,
  • стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

  1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм.

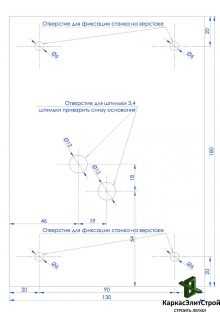

    По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
  2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
  3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
  4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
  5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

  • нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
  • нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Достоинства

Приспособления для гибки арматуры своими руками имеет ряд преимуществ перед стационарными станками заводского изготовления такие, как:

  • простая конструкция,
  • недорогая в изготовлении,
  • хорошая надежность.
  • мобильность,
  • не нужен источник электроэнергии.

Если это устройство покажется сложным в реализации, можете перенять опыт фирмы «КаркасЭлитСтрой», которые предоставили эти чертежи станка для гибки арматуры:

Основание станка

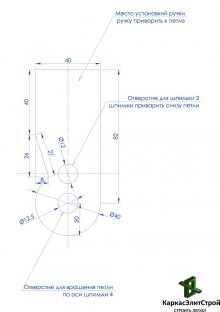

Петля станка

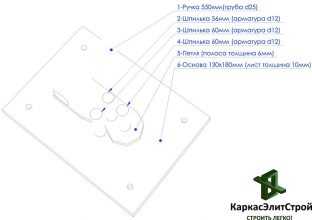

Общий вид станка

Альтернативные способы работы с арматурой

Если вы все-таки собираетесь профессионально изготавливать различные металлоконструкции самостоятельно, то тут стоит посоветовать приобрести недорогой станок заводского изготовления, который будет иметь массу полезных приспособлений в своей конструкции. Обычно такие станки работают на электроприводе и имеют:

  • движущаяся часть,
  • несколько валов,
  • двусторонние упоры.

Посмотреть, как работает такой заводской станок для сгибания стальной арматуры, вы можете на данном видео.

А вот для того, чтобы полностью понимать физику происходящих процессов и не допускать брака в своей работе с различным металлическим профилем, вам пригодится следующая таблица:

Таблица минимальных радиусов гиба арматуры, прутка и кругляка

wikimetall.ru

Ручной станок для гибки арматуры своими руками – как сделать?

Где может понадобиться ручной станок для гибки арматуры?

Арматура широко используется в строительстве. Она нужна при заливке бетона и для других работ.

Во время работы с арматурой часто возникает необходимость гибки металлического прута.

Сделать это голыми руками весьма затруднительно, поэтому на строительных объектах и в производственных цехах обязательно должны быть станки для гибки арматуры.

Это может быть устройство, сделанное промышленным способом или собранное своими руками.

Гибочный станок — самая популярная конструкция

На крупных стройках станок для гибки арматурного прута находится в списке обязательного оборудования.

Но приспособление для гибки металла может потребоваться и при строительстве маленького объекта — садового домика, сарая или гаража. В этом случае нет смысла покупать или арендовать станок, так как его можно быстро сделать своими руками.

Самодельные устройства для гибки иногда можно встретить даже на крупных строительных объектах.

Механизм работы любого станка для гибки арматурного прута понятен любому. Чтобы понять, как работать на таком устройстве, не нужно обладать техническим складом ума. Для этого достаточно посмотреть демонстрационное видео.

Видео:

Сделанные своими руками приспособления имеют разнообразные конструкции, но чаще используются станки, в которых арматура закрепляется между двух штырей. Один штырь (он называется гибочный) — подвижный.

Когда он движется, металлический прут сгибается вокруг опорного ролика. В таком приспособлении можно регулировать радиус закругления и угол гибки арматуры.

Сделанные своими руками станки работают за счет физического усилия мастера. Это ограничивает их возможности и накладывает требования на толщину арматурного прута — она не должна быть больше 16 миллиметров.

Простейшее приспособление для гибки арматуры на деревянном основании собрать можно за несколько минут, но детали придется заказывать у токаря или покупать у производителя.

Потребуется толстая деревянная доска, металлическая пластина с двумя вертикальными штырями и поворотная ручка.

Съемная ручка надевается на неподвижный штырь, и он превращается в подвижный, гибочный. Прут вставляют между двумя штырями и поворотом ручки сгибают его на нужный угол. Для подстраховки в доску вбивают пару гвоздей-соток.

Как работает такой станок, можно посмотреть на видео. На нем без труда сгибается арматура диаметром 12 миллиметров. Устройство пригодно для изготовления хомутов.

Видео:

Приспособление позволяет экономить силы, при этом с его помощью можно вполне качественно гнуть металл. Недостаток такого станка — слабое основание.

Цена приспособления невелика, но и служить оно будет недолго. Однако такого станка вполне достаточно для постройки небольшого объекта.

Подобное приспособление, но на металлическом основании, позволяет гнуть сразу по несколько прутов, и при этом прослужит гораздо дольше.

Усиленные станки для гибки

Своими руками можно собрать не только подручное устройство, но и капитальное приспособление для гибки, позволяющее изгибать металл диаметром до 15 миллиметров.

Для сборки приспособления потребуется слесарный инструмент, верстак, сварочное устройство, абразивный станок или шлифмашина со специальной насадкой.

Вначале изготовляют основание станка для гибки. Для этого вырезают пластину из стали толщиной не меньше 10 миллиметров. В пластине сверлят два отверстия — одно для оправки, а второе для штифта.

Изготавливают 2 оправки диаметром 20 миллиметров каждая и 1 штифт диаметром 25 миллиметров. Длина каждой детали 50 миллиметров.

Штифт обрабатывают на абразивном станке до абсолютной гладкости — на нем должен свободно поворачиваться рычаг.

Вставляют в отверстия на основании оправку и штифт, приваривают.

Оправка — это приспособление для закрепления обрабатываемого изделия, в котором есть центральное отверстие. В данном случае оправка представляет собою обычный металлический стержень, на который впоследствии будет надеваться ручка станка.

Изготовление ручки:

  • ручку-рычаг вырезают из стальной пластины толщиной не менее 10 миллиметров;
  • приваривают к ручке оправку и штифт.

На фото можно посмотреть, как должен выглядеть такой станок.

В принципе, если есть сварочный аппарат, то сделать такое простое приспособление, каким является станок для гибки арматуры, можно из любого металлолома, оказавшегося под рукой.

На видео показан станок, изготовленный из самых обычных деталей: уголка и куска металлической трубы.

Корпус такого станка сделан из листа железа. К корпусу приварен уголок и металлический штырь. Ручка сделана из трубы и уголка.

Видео:

Станок замечательно гнет арматуру толщиной до 15 мм. Устройство примитивное, но надежное и эффективное, причем оно практически ничего не стоит, а сделать его может каждый.

Самодельный гибочный станок — это бюджетное устройство средних возможностей. Он будет уступать заводским моделям по безопасности и производительности, но обойдется в разы дешевле.

Собранное своими руками устройство хорошо только для домашнего применения. В нем можно предусмотреть дополнительные функции, такие как резка и рубка металла, но сделать такое устройство будет гораздо сложнее.

Универсальный станок для гибки арматуры, уголка, труб

Если предстоит большой объем строительных работ, то лучше сразу изготовить универсальный станок, с помощью которого можно будет гнуть не только металлическую арматуру, а еще и профилированные трубы, стальные полосы, уголок.

Чертеж такого приспособления показан на рисунке.

Для изготовления потребуется домкрат. Можно взять самый простой, автомобильный. Усилие домкрата должна быть не меньше 2 тонн.

Для опорного каркаса потребуется швеллер толщиной 10 см. В роли упорных ограничителей будут выступать петли для ворот.

Чтобы изготовить корпус и давящий инструмент (пуансон), нужны два стальных уголка размерами 25 и 32 мм и прямоугольный профиль 40х20.

Из оборудования потребуются:

  • сварка;
  • шлифмашина;
  • уровень;
  • ножницы по металлу;
  • измерительная лента.

Пошаговое руководство по сборке универсального станка для гибки арматуры:

  • отмеряют и нарезают ножницами детали из уголков, квадратного профиля и 12-ти миллиметрового арматурного прута. Длина каждой заготовки 5 сантиметров;
  • в профиль приваривают два куска арматуры;
  • концы уголков соединяют, вложив меньший уголок в больший;
  • заготовки сваривают вместе и закрепляют на пластине домкрата строго вертикально, контролируя положение уровнем. Недопустимо даже малейшее отклонение пуансона от вертикальной линии;
  • изготавливают каркас в форме перевернутой буквы «Т». Для каркаса берут отрезки прямоугольного профиля длиной 400 и 300 мм;
  • домкрат устанавливают на нижний профиль каркаса, а чтобы он не сдвинулся с места при гибке, к профилю приваривают два ограничительных упора;
  • на бока вертикальной части каркаса прикрепляют сваркой уголки и фиксируют на уголках воротные петли, которые будут играть роль упоров;
  • В промежуток между торцом пуансона и упорами должна помещаться арматура, с которой предстоит работать.

Готовый станок, собранный от начала и до конца своими руками, можно увидеть на фото.

Подобное самодельное приспособление легко изготавливается, не требует дорогих комплектующих. Его ориентировочная цена складывается из стоимости домкрата и воротных петель.

Времени на сборку уйдет тоже немного — не больше четырех часов.

Фото:

Станок позволяет с легкостью, без значительных физических усилий, гнуть толстую арматуру, чего не могут делать дешевые рычажные станки заводской сборки, работа на которых требует значительных сил.

При большом объеме работ лучше приобрести заводское устройство для гибки арматуры, чем делать его своими руками, так как затраты на покупку готового приспособления могут быть меньше, чем потом придется потратить на лечение травм, которые может нанести собранное своими руками оборудование.

stoydiz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
