Подкатные Домкраты | Как Выбрать, Обслуживать, Ремонтировать

Подкатные домкраты отличаются удобством эксплуатации, большой грузоподъемностью, плавностью подъема и хода. На сегодняшний день существует огромное количество производителей и торговых марок, под которыми выпускаются гидравлические подкатные домкраты. Они подходят для эксплуатации как на профессиональных СТО, так и в частных гаражах. Кроме того, многие автовладельцы умудряются смастерить эти устройства самостоятельно дабы пользоваться всеми его преимуществами за меньшую цену. Далее мы разберем все аспекты касающиеся подкатных домкратов для легкового автомобиля, а также приведем информацию, которая как мы надеемся, поможет вам определиться с выбором при покупке домкрата.

Содержание

Устройство подкатного домкрата

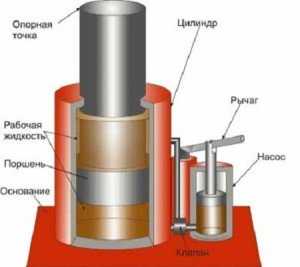

Принцип работы подкатного гидравлического домкрата основан на гидравлическом приводе. То есть, использовании рабочей жидкости (масла), передающей усилие от регулирующего к исполнительному органу. В данном случае в качестве регулирующего органа выступает рукоятка с системой редукторов, клапанов и цилиндров, в которой усилие оператора накапливается и передается на исполнительный орган — шток.

В основе системы лежит использование сообщающихся камер и запорных клапанов. Они по принципу гидроаккумуляторов многократно усиливают исходное движение, благодаря чему домкрат может поднимать грузы 2-3 тонны и более (зависит от конкретной модели). Однако в процессе эксплуатации необходимо обязательно следить за исправностью запорного клапана и резиновых уплотнительных колец (прокладок). От их целостности зависит нормальная работа домкрата, а также отсутствие утечки масла. Но об этом мы поговорим в разделе о ремонте гидравлических подкатных домкратов.

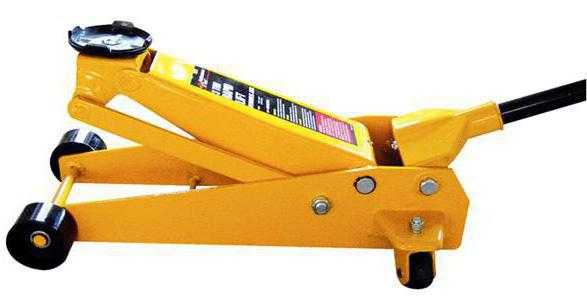

Конструкция домкрата

Также конструкция предусматривает наличие дополнительных устройств, облегчающих ее эксплуатацию и надежность. Одной из таких является собачка-фиксатор, благодаря которой вес удерживается на необходимой высоте.

Как использовать ПД

Противооткатный упор

При использовании подкатного домкрата необходимо обязательно учитывать правила безопасности. В частности, автомобиль должна стоять на ровной поверхности, чтобы во время подъема и в вывешенном состоянии она не свалилась на землю. Если нет возможности установить автомобиль на ровную поверхность, то нужно обязательно поставить под колеса упоры (противооткатные башмаки, кирпичи или другие громоздкие и тяжелые предметы).

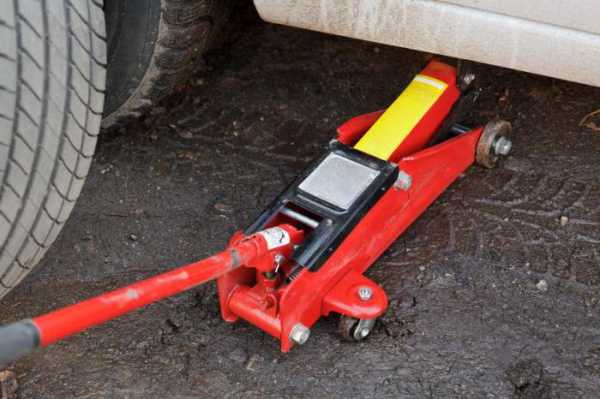

Процедура эксплуатации очень проста. Подкатные домкраты имеют ролики, с помощью которых конструкцию нужно разместить под местом, куда упирается шток.

Помните, что у каждой машины есть несколько специальных мест, предназначенных для использования домкрата. Не располагайте домкрат в других местах, так как вы можете повредить геометрию кузова автомобиля.

Большинство домкратов имеют приводную ручку (а некоторые педаль), которую необходимо передвигать вверх и вниз, чтобы привести в движение рабочий механизм. Соответственно, корпус машины начинает подниматься. Чтобы опустить автомобиль, в конструкции домкрата предусмотрен специальный рычаг или кнопка (в зависимости от конкретной модели). При этом рабочая жидкость возвращается через открытый запорный клапан в рабочую полость. Это приведет к тому, что шток вернется в исходное положение и машина опустится.

Не поднимайте с помощью домкрата автомобили, чья масса больше той, на которую он рассчитан. Это может привести, во-первых, к его выходу из строя (деформации штока, разрыву уплотнительных колец), а во-вторых, к угрозе того, что домкрат не выдержит нагрузки и машина может упасть.

То есть, если подкатной домкрат рассчитан на 3 тонны, то не нужно пытаться поднять с его помощью автомобиль массой 3,5 и более. Хотя обычно у подъемных механизмов есть некоторый запас прочности, но он рассчитан лишь на кратковременное использование. Также если машину в вывешенном состоянии предполагается держать долгое время, то домкрат нужно заменить на постоянную опору.

Преимущества и недостатки домкратов такого типа

Как и всякое техническое устройство, подкатной домкрат имеет как свои преимущества, так и недостатки. Начнем с первых. Так, к их преимуществам относят:

• Высокий коэффициент полезного действия (КПД). С его помощью с минимальными физическими усилиями можно поднять авто значительной массы.
• Высокая грузоподъемность. Это стало возможным благодаря использованию горизонтально расположенного цилиндра и съемной рукоятке.
• Медленный подъем обеспечивает аккуратную работу и безопасность. А запорный клапан обеспечивает фиксацию груза на любой выбранной высоте.
• Наличие опорной площадки обеспечивает хорошую устойчивость и безопасность.
• Удобство и простота использования домкрата.
• Аккуратность и чистота при работе с домкратом. Оператору нет необходимости ложиться на землю или пол гаража для того, чтобы подставить домкрат под легковой автомобиль.

Однако есть у подкатных домкратов и несколько недостатков. К ним относят:

• Медленную скорость подъема можно отнести к условным недостаткам, особенно при работе с машинами с высоким клиренсом (дорожным просветом).
• В некоторых случаях при длительной эксплуатации домкрата под нагрузкой давление может стравливаться, и соответственно, авто будет опускаться.
• При эксплуатации гидравлического подкатного домкрата в условиях значительных морозов жидкость внутри него может замерзнуть.
• Необходимость выполнения периодического ремонта и профилактических работ. Без них возникает риск его выхода из строя и сокращение срока службы.
• Обслуживание и ремонт стоит дороже, чем у домкратов других конструкций.
• Невысокая высота подъема. Подходит лишь для легковых автомобилей и невысоких внедорожников и микроавтобусов.
• Для работы с подкатным домкратом необходима ровная и жесткая поверхность (например, асфальт, бетон).

Однако баланс преимуществ и недостатков у подкатных домкратов все же смещен в сторону первых. Они очень удобны и надежны, поэтому нашли широкую популярность у автовладельцев не только в нашей стране, но и за рубежом. Далее перейдем к вопросу о том, по каким критериям необходимо выбирать домкрат.

На что обратить внимание при выборе

Выбор того или иного автомобильного подкатного домкрата основывается на нескольких аспектах, среди которых:

Значение максимальной высоты

• Высота максимального подъема. Особенно это актуально для внедорожников и кроссоверов. Это значение в данном случае должно быть от 450 мм и выше.
• Минимальная высота. Она обеспечивает возможность “подлезть” под днище машины. Этот параметр необходимо выбирать, основываясь на технических данных вашего автомобиля, в частности, высоты клиренса (дорожного просвета).
• Скорость подъема. Некоторые модели подкатных домкратов имеют дополнительную педаль, позволяющую увеличивать скорость подъема.
• Грузоподъемность. Этот параметр зачастую является ключевым. Для большинства легковых автомобилей подойдет домкрат грузоподъемностью до 2 тонн, а вот владельцам внедорожников и кроссоверов лучше купить домкрат, способный поднять груз 3 тонны. В любом случае при выборе той или иной модели поинтересуйтесь в технической документации, сколько весит ваша машина, и покупайте домкрат, способный поднять больший вес (то есть, с некоторым запасом, чтобы механизм не работал в критических условиях).

  Минимальная высота работы

• Удобство использования. Так, автовладельцу будет удобнее пользоваться домкратом, если на подъемной площадке будет резиновый упор, а на рукоятке будет защита.
• Тип приводного механизма. Существует два их типа — карданный и зубчатый. Однако самым распространенным и оптимальным является карданный. Рукоятка, используемая в нем, является более износостойкой, надежной, а в случае выхода из строя ее проще ремонтировать.

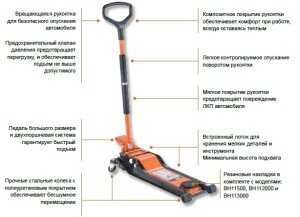

Полезными будут наличие следующих дополнений:

Защитные колпачки на плунжерах

• вращающаяся рукоятка для безопасного опускания авто;
• предохранительный клапан, задача которого состоит в защите механизма от перегрузки;
• композитное покрытие на приводной рукоятке, которое обеспечивает комфорт при работе;
• встроенный лоток для хранения мелких деталей;
• полиуретановое покрытие на металлических роликах домкрата;
• колпачки на плунжере (или плунжерах, зависит от модели), которые защищают механизм от попадания в него пыли, грязи, коррозии;
• дополнительные масленки на тяжело нагруженных местах;
• фиксатор, обеспечивающий безопасность при выполнении работ.

Зубчатая и карданная передачи в домкратах

Также при выборе необходимо обратить внимание на длину рукоятки. Если у вас внедорожник, то лучше купить домкрат подкатной с длинной ручкой. А для легковушки более практична короткая ручка. Удобным вариантом являются модели с составной рукояткой.

Что касается материала, то лучше выбирать домкрат из стали. Алюминиевые модели не выдерживают значительную нагрузку и всегда существует риск их механической поломки, которая может закончиться весьма печально. Что касается производителей, то здесь можно покупать как отечественные, так и зарубежные модели.

Обзор популярных моделей гидравлических подкатных домкратов

Перечислим несколько популярных в нашей стране подкатных домкратов. Как импортных, так и отечественных.

Наименование	Минимальная высота, мм	Максимальная высота, мм	Грузоподъемность, тонн	Примечание
Nordberg N3203	133	465	3	Распространен на отечественных СТО
“Зубр Мастер”	135	385	2,1	Отсутствует резиновая пятка
“Матрикс 510335”	130	410	3	Имеется защита от перегрузки
Ombra OHT203	192	533	3	При покупке идет оригинальный ремкомплект
Airline AJ-3F-390P	135	390	3	Масса — 13 кг
“Стелс”	100	350	2	Масса — 12 кг
“Сорокин 3.520”	125	300	2	Масса — 6,5 кг
Biloxxi GTJ2004	130	336	2	Хорошее отношение цены и качества
Forsage Th32501CB	140	387	2,5	Имеется три фиксированных уровня на высоте 222, 285, 340 мм
“Ермак”	135	385	2	Очень популярный домкрат среди автолюбителей

Выбор необходимо делать, основываясь на его технических характеристиках. Не следует покупать слишком дешевый домкрат, однако не стоит и переплачивать. Лучше купить механизм из средней ценовой категории. Однако в случае, если он вам нужен для профессиональной работы (например, на СТО), то лучше покупать профессиональный подкатной домкрат, цена которого будет несколько выше, чем у обычных гаражных аналогов.

Ремонт подкатного домкрата

Перед тем как перейти непосредственно к вопросам ремонта необходимо определиться с возможными неисправностями и причинами, которые могут привести к ним. Итак, к неисправностям относится:

• полный выход из строя устройства, который заключается в том, что невозможно поднять или опустить рабочий шток;
• некорректная работа (чаще всего, подклинивание) при подъеме;
• самопроизвольное опускание домкрата под нагрузкой;
• полная или частичная утечка рабочей жидкости (масла).

Ремкомплект подкатного домкрата

Ремонт подкатного домкрата можно выполнить своими руками. Однако для этого необходимо купить ремкомплект или отдельные запасные части в зависимости от того, что сломалось. Чаще всего выходят из строя различные прокладки, из-за чего масло начинает просачиваться наружу. Для ремонта нужен соответствующий ремонтный комплект.

В любом случае необходимо выполнить разборку устройства и слить из него масло. Делать это нужно аккуратно, а масло сливать в предварительно приготовленную емкость. Для повторного использования оно вряд ли будет пригодно. Лучше заменить его на новое. Марку масла вы найдете в инструкции по эксплуатации к домкрату. Однако в большинстве случаев подходит стандартное моторное (например, марки 5W-40) или гидравлическое масло. Оно не разъедает резину, не вредит поверхности поршня, обладает средней консистенцией и безвредно для человека.

Существуют специальные ремонтные комплекты (ремкомплекты подкатного домкрата) для каждой отдельной модели подкатного домкрата. В них уже входят все нужные резиновые прокладки и различные расходные запчасти (в зависимости от конкретной модели). Поэтому вам нужно лишь найти их в интернете, сервисных центрах или магазинах. При этом старайтесь не покупать слишком дешевую и дорогую продукцию. Лучше купить товар из средней ценовой категории.

Большинство гидравлических подкатных домкратов нужно периодически прокачивать. В противном случае возникает риск завоздушивания системы и утечки масла. Как это сделать читайте далее.

После этого нужно извлечь поршни и проверить их поверхность на наличие коррозии. В случае выявления ржавчины или загрязнений от них нужно избавиться самым тщательным образом. Вместе с грязью и ржавчиной избавляются и от старого масла. Можно использовать для этого специальные чистящие жидкости — растворители, уайт-спирит, бензин, солярку и другие.

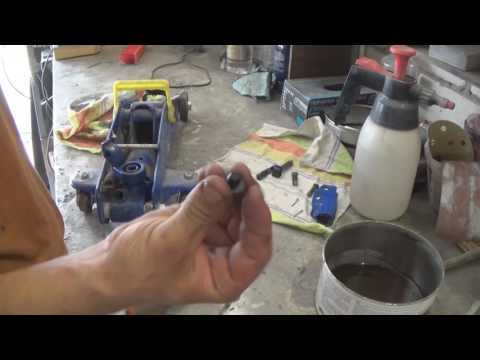

Ремонт подкатного домкрата

Обязательно проверьте форму штока. В случае, если он деформирован, то скорее всего, не подлежит восстановлению. В этом случае вам нужно либо покупать новый шток (что может быть проблемой, поскольку такие основные части редко имеются в продаже), либо приобретать новый домкрат. Поэтому не стоит доводить до ситуации, когда шток искривляется. Обычно это происходит по причине значительного превышения допустимой массы автомобиля, которую поднимали с помощью домкрата.

Также частой причиной выхода из строя подкатного домкрата является засорение его внутренних рабочих клапанов. Они входят в состав системы по движению рабочего штока механизма (его выдвижение и втягивание). В случае полного или частичного выхода из строя этого элемента нужно провести его ремонт или замену. Как правило, их достаточно почистить. Однако все зависит от ситуации.

В случае замены масла в подкатном домкрате (а это нужно проводить при капитальном ремонте) обязательной процедурой является прокачка его системы. В связи с тем, что конструкция разных домкратов отличается, нельзя дать универсального ответа на вопрос о том, как прокачать подкатной домкрат. В общих же чертах алгоритм работы будет следующим.

Для начала нужно открутить пробку с горловины для заливки масла (или для его слива, зависит от конструкции домкрата). Потом полностью слить старое масло (для этого нужно изначально подготовить тару, в которую предполагается сливать жидкость). После этого залить в систему очищающую жидкость для того, чтобы убрать остатки старого масла и грязь, которая вероятно находится внутри (пользуйтесь безопасными для резиновых прокладок составами). Дальнейшие работы выполняются в такой последовательности:

1. Залить некоторое количество жидкости в систему.
2. Подвигать рычагом с тем, чтобы жидкость распространилась по системе.
3. Долить еще и повторить процедуру.
4. Повторять доливку до тех пор, пока шток не достигнет крайнего верхнего положения.
5. Открыть запорный клапан, чтобы дать возможность штоку вернуться в исходное нижнее положение.
6. В процессе его движения очищающая жидкость через сливное отверстие будет выдавливаться из системы.
7. Если жидкость очень грязная, то стоит повторить процедуру повторно несколько раз до тех пор, пока она не станет более-менее чистой.

После того как система будет очищена, можно приступать к заливке нового масла. Процедура будет аналогична той, которая выполнялась с очищающей жидкостью.

1. Оставить открытым сливное отверстие.
2. В отверстие для заливки масла залить некоторое его количество.
3. Подвигать рычагом с тем, чтобы шток начал двигаться вверх.
4. Доливать и двигать рычагом до тех пор, шток не достигнет верхнего предела.
5. После этого открыть запорный клапан, чтобы дать возможность штоку вернуться в исходное положение.
6. При этом лишнее масло будет выдавлено из системы.
7. Закрыть все крышки и вытереть остатки масла с корпуса домкрата.

Всегда следите за уровнем масла в системе. Со временем резиновые уплотнители теряют свои свойства и могут пропускать масло наружу. Вместо него в систему попадает воздух, и она завоздушивается. Это может стать причиной того, что шток не будет достигать своего верхнего положения, поскольку воздух способен сжиматься в отличии от жидкости. Если вы наблюдаете такую ситуацию, то долейте или поменяйте масло в домкрате, а также замените резиновые уплотнители, которые вы найдете в ремкомплекте.

Как сделать подкатной домкрат своими руками

Некоторые народные умельцы и автолюбители делают подкатной домкрат своими руками. Как ни странно, для этого не требуется сложное оборудование. Как правило, основой подкатного является обычный бутылочный домкрат, который работает по аналогичной схеме — на гидравлическом приводе. Схему одного из таких самодельных устройств представлена ниже.

Самодельный домкрат подойдет для эксплуатации в гаражных условиях и для подъема легкового автомобиля (точная грузоподъемность зависит от используемого бутылочного домкрата и его расположения в сварной конструкции).

Техника безопасности

Любой домкрат — это не только вспомогательный инструмент при ремонте автомобиля, но и потенциальный источник угроз как для машины, так и окружающих ее людей.

Запомните, что домкрат — это инструмент подъема, а не удержания автомобиля. Поэтому при выполнении продолжительных ремонтов авто нужно установить на какие-нибудь подпорки, а домкрат убрать.

Фиксаторы автомобиля на высоте

Если вам необходимо подлезть под днище машины, обязательно ставьте под колеса противооткатные упоры, кирпичи или другие предметы с тем, чтобы надежно обездвижить колеса. Если вы не уверены в исправности домкрата или из него в процессе подъема автомобиль вытекает даже незначительное количество масла, то на таком устройстве нельзя надолго оставлять машину на весу. Обязательно замените домкрат на надежную опору, а домкрат извлеките.

Итоги

Подкатной гидравлический домкрат — очень удобный инструмент, используемый как на СТО, так и частными автовладельцами. Выбор той или иной модели должен основываться на ее технических характеристиках, авторитете производителя и отзывах реальных владельцев этих устройств.

В первую очередь обращайте внимание на грузоподъемность. Особенно это актуально для СТО, а также владельцев крупных авто — внедорожников, кроссоверов и микроавтобусов. Также смотрите на минимальную и максимальную высоту, с которой может работать домкрат. Для этого узнайте в технической документации значение дорожного просвета вашей машины.

Что касается цены, то лучше не покупать очень дешевые домкраты, однако и переплачивать не стоит. Лучше остановиться на устройстве из среднего ценового сегмента. Для большинства рядовых автовладельцев его будет достаточно. Если же вам нужен домкрат для СТО, то следует присмотреться к более дорогим профессиональным устройствам.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Гидравлические подкатные автомобильные домкраты – все о них в подробностях!

Практически каждый человек слышал про гидравлические подкатные автомобильные домкраты и, наверняка, не раз задумывался, в чем же их особенность и стоит ли отдавать предпочтение именно такому типу!

Домкрат подкатной автомобильный – откуда он берет такую силу?

Домкратом называют специальное устройство, в чьи функции входит поднятие, а также кратковременное удержание на некоторой высоте автомобиля, а также и других грузов. Существует невероятное количество способов реализовать это, и, соответственно, делают такую работу разные типы домкратов, таким образом, они делятся на механические, пневматические, гидравлические и воздушные.

Принцип работы гидравлических домкратов заключается в перемещении поршня, это происходит за счет подаваемой под давлением рабочей жидкости, соответственно, для создания давления необходим насос. Как только происходит перекачивание жидкости в резервуар насоса, осуществляется опускание поршня. Слово «подкатной» уже свидетельствует о наличии колесиков у такого типа устройства, а значит, его не надо переносить с места на место, а можно просто перекатить.

Домкрат автомобильный гидравлический – где применяется?

Благодаря этой особенности, домкрат подкатной автомобильный можно применять для разных типов ремонта: замены колеса и резины, при необходимости осуществить плавный подъем и спуск автомобиля в гараже. На шиномонтаже подобное устройство сыграет отличную роль при необходимости заменить или отремонтировать колесо. Кроме того, его использование намного облегчит работу, а также сэкономит время и силы, если необходимо провести ремонтные работы прямо на стоянке или же прилегающей площадке.

Вообще, гидравлические домкраты нашли свое широчайшее применение во многих областях промышленности, а все это благодаря своей уникальной способности поднимать и перемещать огромную массу, ее значения колеблются от пары до нескольких сотен тонн, при этом их собственная масса, да и габариты весьма незначительные. Конечно, не всегда удобно возить подобное устройство в багажном отделении, так как по сравнению с другими типами домкратов он достаточно громоздкий, однако, хранить его в гараже будет весьма полезно, а иногда даже необходимо.

Домкраты гидравлические подкатные автомобильные – оценим плюсы и минусы

Домкрат автомобильный гидравлический обладает рядом достоинств. В первую очередь, это большая грузоподъемность, а благодаря задвигающемуся штоку и съемной рукоятке, его размеры достаточно компактные, и он не займет много места в гараже. При наличии в конструкции несжимаемого рабочего тела обеспечивается прекрасная плавность хода, шток поднимается очень аккуратно, соответственно потихоньку приподнимая автомобиль на нужную высоту. Благодаря запорному клапану, обеспечивается надежная фиксация груза абсолютно на любой стадии подъема.

Все эти конструкционные особенности дают высокий КПД, а  сам домкрат достаточно легко и просто приводится в действие, обладая отличной устойчивостью, которую обеспечивает большая опорная площадка.

Ты и твой автомобиль готовы к наступившей зиме? Новейшие гаджеты помогут с комфортом пережить зиму:

Однако подобное устройство имеет и ряд недостатков. Например, работа протекает достаточно медленно, так как за один рабочий цикл возможно поднятие авто на небольшую высоту. Без регулярного ухода и неправильной эксплуатации конструкция является не достаточно долговечной, чаще всего, владельцы таких домкратов могут столкнуться с проблемой, когда рабочая жидкость протекает сквозь сальники, это является результатом неправильной транспортировки. Также огорчит будущих владельцев и относительно высокая стоимость, а обслуживание таких устройств – также удовольствие не из дешевых, при этом гидравлические домкраты постоянно в нем нуждаются.

Таким образом, можно сделать некоторые выводы, что гидравлические подкатные домкраты весьма удобны в использовании и являются незаменимыми на станциях шиномонтажа для замены колес, также они пригодятся и владельцам внедорожников. Однако такому устройству необходим правильный уход, и если соблюдать все нормы и правила эксплуатации, то прослужит оно очень долго.

Оцените статью: Поделитесь с друзьями!

carnovato.ru

Устройство подкатного гидравлического домкрата: параметры

В настоящее время домкратами называются устройства, которые используются для подъема груза на определенную высоту. Устройство у них может быть разнообразное. Чаще всего эта техника используется автомобилистами в процессе проведения ремонтных работ. Особняком среди всего многообразия подобных устройств стоит подкатной гидравлический домкрат. Это устройство считается незаменимым при проведении ремонта в крупных автосервисах.

Схема устройства подкатного домкрата.

Некоторые применяют его в своих частных домашних целях. Рассмотрим устройство подкатного гидравлического домкрата.

Устройство и принцип действия

Конструкция подкатного домкрата такова, что он напоминает тележку на колесиках, которую можно легко загнать практически под любой автомобиль. Чаще всего подобные устройства используются крупными автосервисами для проведения ремонтных работ. Здесь конструкция мало отличается от стационарной. Подкатные домкраты данного типа имеют гидравлический цилиндр и поршневой насос, который работает с помощью рычажного ручного привода.

Выбор конкретного устройства напрямую зависит от того, в каких условиях оно будет эксплуатироваться. Это может быть не только крупный автосервис, но и небольшой частный гараж. Многие автолюбители уже оценили удобную конструкцию по достоинству. Такие модели могут устанавливаться на любых площадках, то есть даже на прилегающих территориях автосервисов. Они способны поднимать грузы достаточно большой массы на приличную высоту. При этом некоторые модели имеют дополнительные насадки, которые значительно расширяют их функциональные возможности.

Схема использования подкатного домкрата.

Итак, ранее было указано, что одним из главных узлов подкатного гидравлического домкрата является цилиндр. Здесь необходимое усилие достигается за счет разницы давлений главного цилиндра и цилиндра плунжера. Стоит отметить конструктивную особенность подобных устройств. Дело в том, что гидравлический цилиндр в них располагается не вертикально, а горизонтально. Разумеется, это никак не влияет на принцип работы механизма. Есть и другие конструктивные особенности у подобных устройств.

Шток у них напрямую не упирается в кузов машины. Он упирается в рычаг, который, в свою очередь, упирается в поверхность авто. Для чего использовать столь сложный механизм, если вполне можно обойтись стандартным домкратом с вертикальным расположением цилиндра?

На самом деле ответ на этот вопрос достаточно прост. Это устройство легче подкатить под автомобиль, чем его вертикальный аналог. Это связано с теми же конструктивными особенностями моделей данного типа. Если у вас авто с низкой посадкой, то именно такое устройство нужно использовать для его подъема на определенную высоту.

Стоит подробнее затронуть тему устройства подкатного гидравлического домкрата. Итак, это по своей сути тележка с четырьмя колесами, которая без особых проблем может загоняться практически под любой автомобиль. Эти колеса жестко крепятся на раме. На ней же располагается и гидравлический привод. При этом шток горизонтального положения упирается в специальный вертикальный механизм, к которому крепится подъемная площадка. Именно она и осуществляет подъем авто.

Схема сборки гидравлического домкрата.

Механизм преобразования горизонтального движения в вертикальное может быть разным. Чаще всего он представляет собой шарнирную передачу. Однако это не единственный способ преобразования. Здесь могут использоваться и куда более сложные механизмы.

Вся работа механизма основана на движении специальной рукоятки. Сам подкатной гидравлический домкрат закатывается под автомобиль. После этого приводится в действие рабочий орган. Привод создает в цилиндре определенное давление, за счет которого и происходит поднятие автомобиля. Основную работу совершает плунжер и прямой клапан. Если нужно несколько снизить давление в системе, то можно повернуть ручку. В результате этого открывается обратный клапан, который и осуществляет сброс воздуха из системы.

Происходит опускание автомобиля или другого устройства, которое подвергалось подъему. Есть и альтернативные модели механизмов. В них сбрасывающий обратный клапан находится непосредственно рядом с ручкой. Для того чтобы сбросить лишнее давление, необходимо просто установить на него ручку, предварительно сняв ее с места. Именно так работает подкатной гидравлический домкрат. Его конструкция отличается простотой и оригинальностью. За это и выбирают подобные механизмы.

Вернуться к оглавлению

Достоинства и недостатки

Таблица характеристик домкратов.

Существует множество различных положительных черт у подобной системы. Главное достоинство заключается в том, что у гидравлического подкатного домкрата достаточно низкая посадка. Это позволяет работать даже с автомобилями с низкой посадкой. Поэтому они и используются в основном в автосервисах, где могут присутствовать разные клиенты.

Его рационально использовать в тех местах, где постоянно производится шиномонтаж. Для установки такого подкатного домкрата под автомобиль понадобится значительно меньше времени, чем на установку вертикальной модели. При этом он работает на колесиках, что делает процесс подката еще более простым. Это особенно характерно для крупных шиномонтажей, где работает большое количество человек, а также идет постоянный поток клиентов.

Работнику автосервиса нет необходимости лишний раз наклоняться, чтобы подкатить домкрат под автомобиль или вытащить его. Все эти манипуляции делаются с помощью удобной и длинной ручки.

Конструкция остается маневренной, так как устанавливается на колесах.

Разумеется, имеются у подобных устройств и недостатки. Специфика работы с ними такова, что приходится использовать для подъема грузов исключительно плоскую и ровную поверхность. Не во всех ситуациях на дороге удается найти таковую. Их удобно применять на плоском бетонном полу в автосервисе или гараже, но никак не возить с собой в багажнике. Наверное, именно поэтому многие автомобилисты предпочитают им вертикальные конструкции, которые можно без проблем установить в любом месте. Не стоит забывать и о габаритах этого оборудования.

Его можно поместить разве что только в достаточно вместительный багажник. Маленький автомобиль не создан для него. Еще раз стоит подчеркнуть, что такие домкраты в основном создаются для профессиональных автосервисов и шиномонтажей. Только здесь ими можно воспользоваться полноценно.

Вернуться к оглавлению

Основные параметры конструкции

Каждый человек, который решил приобрести подкатной гидравлический домкрат, обязательно должен задуматься о том, какие конструктивные параметры для него важны. Имеется в виду его устройство и технические характеристики.

Основной характеристикой устройства является его грузоподъемность. Она чаще всего начинается с 2 т, однако можно встретить модели, которые имеют возможность работать от 750 кг. Они специально созданы для мелкогабаритной техники, а именно для мотоциклов и квадроциклов. Стандартами для обычных автомобилей считаются модели грузоподъемностью 3, 5 и 10 т.

Для владельцев обыкновенного легкового автомобиля вполне будет достаточно грузоподъемности в 2 т. Его можно легко разместить в гараже, а при необходимости даже взять с собой в дорогу.

Схема паркового гидравлического домкрата.

Любителям внедорожников стоит рассматривать модели, которые имеют более солидную грузоподъемность. Она должна начинаться от 3 т, разумеется, если это значение не превышает массы самого устройства.

Не только грузоподъемность является важной характеристикой подобных устройств. Каждая модель имеет свой диапазон подъема. Обычно он варьируется от минимальных значений, равных приблизительно 100 мм, до максимальных, которые могут достигать порядка 500 мм. Обязательно нужно учитывать, какой дорожный просвет у вашего автомобиля. Стоит принимать во внимание расстояние не только от кузова до земли, но и от пятки устройства до кузова.

Вернуться к оглавлению

Дополнительные моменты

Штифт, который устанавливается в специальное гнездо, в значительной степени снижает вероятность возникновения опасных ситуаций, когда груз находится в поднятом состоянии. Следует помнить о том, что при работе с подобным оборудованием имеется техника безопасности. Ее обязательно нужно учитывать. Всегда требуется использовать дополнительный упор. Если есть специальный штифт, то проблем со срыванием автомобиля с домкрата не возникнет, даже если последний будет неисправен. Обязательно учитывайте эти рекомендации в ходе эксплуатации оборудования.

Рычаги могут быть у данного домкрата как длинные, так и короткие. Выбор всегда должен соответствовать требованиям человека, а также его потребностям. Это очень важный параметр, от которого напрямую зависит удобство работы с конкретной моделью устройства.

Если человек собирается покупать домкрат, грузоподъемность которого составляет от 3,5 т, то ему стоит обратить внимание именно на устройства с длинной ручкой и круглой рукояткой. Только так можно легко поднимать груз на заданную высоту.

Для легковых автомобилей предпочтительнее будет короткая ручка. Есть на рынке универсальные модели. В них длина ручки может регулироваться в зависимости от того, какой именно автомобиль требуется поднимать. Лучше всего приобретать именно такие модели, чтобы затем не возникло проблем, когда станет неудобно работать с оборудованием.

На рынке представлено огромное количество домкратов данного типа. У каждой модели свой вес. Самые легкие экземпляры весят от 5 кг. Следующая группа начинается с массы 12 кг. Грузоподъемность и вес устройства никак между собой не связаны.

К примеру, нужно поднять груз массой 3 т на определенную высоту. Он сможет это сделать как с помощью устройства, масса которого будет равна 10 кг, так и с помощью модели весом в 50 кг. Среди большого количества подобного оборудования самыми лучшими считаются домкраты, сделанные в странах Западной Европы. Можно приобретать и отечественные домкраты. Есть и дешевые китайские модели. Но они не стоят внимания, так как не удовлетворяют всем правилам и нормам безопасности.

moiinstrumenty.ru

виды конструкций, нюансы выбора подъёмника для легкового автомобиля

Домкраты в течение всего времени, с момента создания автомобиля, являются наиболее востребованным бортовым инструментом. Без домкрата не просто обойтись на безлюдной загородной дороге, если вы пробили колесо и необходимо установить «запаску».

Езда на «пустом» колесе до ближайшей шиномонтажной мастерской чревата более серьёзными поломками в рулевой и подвесной системе. Потому на таком инструменте, как автомобильные домкраты, не нужно экономить, а лучше выбрать себе подходящий к своему автомобилю вид домкрата.

Разновидности домкратов для легковых автомобилей

Любой автовладелец знает, что в машине в непременном порядке обязаны находиться определённые инструменты и оборудование. Это, к примеру, аптечка, знак аварийной остановки, запасное колесо, огнетушитель, аварийный трос, и, естественно, домкрат.

В дороге может произойти любая непредвиденная ситуация, когда нужно будет самостоятельно заменить колесо. В этом случае без домкрата вряд ли получится обойтись. Но как правильно выбрать подкатной домкрат? Какие требования нужно предъявлять во время выбора домкрата для легкового автомобиля?

Есть очень много разновидностей домкратов. Какой же из этих инструментов наиболее практичный и удобный? Какой самый простой в эксплуатации и лёгкий по весу? Давайте рассмотрим. Выбор домкрата должен происходить только после того, когда вы точно знаете вес вашей машины, высоту клиренса и определите требуемую высоту подъёма.

Механические конструкции. Это компактные, надёжные и простые подкатные устройства. Они широко используются как бортовой инструмент и находятся в комплекте легковых автомобилей. Имеют отличную мобильность, но обладают невысокой грузоподъёмностью.

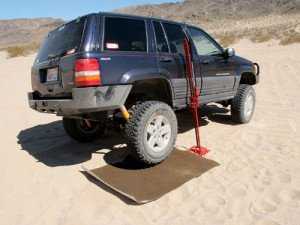

Реечный домкрат

Имеет простейшую конструкцию. Выполнен из основной вертикальной рамки с зубцами зацепления, по которым передвигается подъёмная рейка (подхват) при помощи шестеренной или рычажной передачи. Для удержания автомобиля в поднятом состоянии находится фиксирующая собачка.

Разные типы реечных домкратов используются не только для ремонта машины, но и для подъёма различных грузов на стройках, складах и в депо. Поэтому они бывают различной грузоподъёмности и размеров. Главным преимуществом этих домкратов считается возможность поднимать низко находящиеся грузы.

Недостатками реечных домкратов являются:

• неудобные габариты и большой вес;
• необходимость использовать специальные выемки в дне автомобиля для установки лапки подъёмной рейки или наконечника подхвата;
• малая площадь опоры, что создаёт некоторую неустойчивость поднятой машины и требует использование дополнительных приспособлений, для фиксации её положения.

Винтовой домкрат

В этом случае подъём груза происходит благодаря преобразованию вращательного перемещения штока винта в поступательное передвижение подъёмной площадки. Очень популярны винтовые ромбические подкатные домкраты, которые состоят из 4 частей, шарнирно подсоединённых на концах и создающих подвижный ромб.

Горизонтальная плоскость ромба представляет конструкцию винтового штока, во время закручивания которого противоположные края разворачиваются и приближаются к центру. Причём по вертикальной диагонали, где на концах находится подъёмная лапка и опорная пята, происходит их удаление относительно друг от друга.

В подъёмной лапке находится щель для ребра жёсткости на днище машины, куда подкатывается домкрат во время подъёма.

Эти модели имеют высокую надёжность работы и хорошую устойчивость. В отличие от реечных домкратов, ромбический имеет низкую высоту подъёма, но это не значительно для выполнения процесса замены колеса.

В собранном состоянии оборудование занимает мало места, потому оно пользуется огромной популярностью у автолюбителей. Ручка для перемещения винтового штока имеет складываемую и удобную конструкцию.

Гидравлический подъёмник

Эти подъёмные механизмы имеют такие преимущества: компактная и удобная конструкция; отличная устойчивость авто в поднятом состоянии; быстрый и лёгкий подъём.

Рабочее давление масла в гидравлическом домкрате для автомобиля может происходить с помощью электрического компрессора или вручную при помощи рукоятки насоса. По исполнению конструкции отличают подкатные и вертикальные бутылочные домкраты.

В подкатных домкратах находятся колесики и за счёт своей быстрой работы и мобильности, имеют большое распространение в автомастерских и СТО. Подкатные домкраты эффективны там, где их эксплуатация проходит довольно активно. К основным достоинствам гидравлических подъёмников относятся:

• Высокое значение КПД.
• Хорошие показатели грузоподъёмности при малых габаритах устройства.
• Высокий коэффициент передачи усилия.
• Плавное передвижение механизма подъёма.

Недостатками гидравлического подъёмного механизма считаются:

1. Дорогостоящий ремонт и короткое время службы.
2. Нуждается в постоянном обслуживании.
3. Низкая подъёмная высота.

Пневматические домкраты

Эта конструкция представляет надувную подушку, которая накачивается выхлопными газами или сжатым воздухом. Он имеет отличную устойчивость благодаря большой площади опоры.

Для подъёма машины пневматическому устройству требуется подача газа или воздуха под большим давлением. Для этого применяются выхлопные трубы авто или газовые баллоны.

Под давлением подключаемого воздуха, камера быстро расширяется и поднимает машину. В этом случае водитель почти не прилагает особых усилий для непосредственного поднятия автомобиля. В отличие от остальных видов, пневматический домкрат обеспечивает самые низкие трудозатраты для проведения подъёмных работ. Скорость подъёма тоже довольно высокая.

Этот домкрат широко используется в строительстве, на СТО, а также нашёл применение для эвакуации авто, застрявших в болоте или грязи. К его преимуществам относятся:

• простота установки;
• приспособленность к любому состоянию и покрытию дорожного полотна или грунта;
• отличные показатели грузоподъёмности;
• минимум ручных усилий;
• возможность монтажа в любом месте под дном вне зависимости от его повреждения;
• довольно высокий подъем.

К недостаткам при эксплуатации пневматических домкратов относятся:

• Наличие отдельного компрессора для закачки сжатого воздуха.
• При расположении камеры нужно исключить наличие режущих и острых предметов, которые смогут повредить её.
• Во время закачки выхлопными газами внутри камеры скапливается едкий осадок.

Критерии выбора автомобильного домкрата

Выбор подкатного домкрата для автомобиля должен учитываться на его основном назначении и соответствующих технических параметров. Главными техническими параметрами домкрата являются следующие характеристики.

Грузоподъёмность устройств. Рабочий показатель грузоподъёмности подъёмного устройства для легковых авто составляет 1,5–2,5 тонны. Это главный показатель, который обозначает назначение домкрата. Потому, прежде чем выбирать домкрат, узнайте вес вашей машины и добавьте 300 кг к этой массе для надёжности.

Приобретение слабого и дешёвого устройства чревато его выходом из строя при первом же использовании или что ещё хуже, срывом при ремонте, когда вы лежите под авто. Помимо этого, поломка при подъёме может привести к повреждению кузова машины.

Среди хозяев стандартных легковых машин самую большую популярностью имеют механические ромбические домкраты, которые имеют грузоподъёмность в 1,2–2,2 тонны. Они очень просто могут справиться с поднятием седанов весом 1400 кг.

Владельцам СТО и автомастерских лучше всего подбирать гидравлические подкатные устройства с грузоподъёмностью 3,5–9 тонн. Запас мощности нужен для интенсивного и многократного использования с разными моделями автомобилей, имеющими огромный разбег по весу.

Высота подъёма

Это ещё один немаловажный показатель, определяющий назначение подкатного домкрата. Устройство обязано поднимать машину на такую высоту, чтобы было возможно беспрепятственно производить необходимые работы по ремонту.

Для этого лучше всего также выбирать оборудование с определённым запасом по высоте, чтобы учесть удобство проведения работ и свободный ход системы амортизации.

Запас высоты в 40–60 см считается тем диапазоном, который сможет обеспечить удобные условия для замены рейки рулевой системы или колеса. В случаях, если нужно поднимать машину на большую высоту, то нужно использовать различные средства в форме всевозможных подставок.

Если это нужно делать постоянно, то лучше купить реечный подкатной домкрат, с большой высотой подъёма. Он также подходит для вытаскивания внедорожника, застрявшего в грязи.

Высота подхвата

Это третья характеристика, которая определяет возможность использования подъёмного устройства. Она указывает ту низшую высоту, с которой происходит подъём авто. Инструмент должен свободно устанавливаться и подкатываться на рабочее место под дном авто учитывая то, что груженный кузов имеет некоторое проседание.

Потому, подбирая домкрат, необходимо знать минимальный клиренс машины и смотреть на высоту подхвата.

Ромбическое подъёмное устройство, которое имеет в сложенном виде большую высоту, может не помещаться под днищем машины, тем более в передней её части. Использовать это устройство по его прямому предназначению будет очень сложно. Для авто с клиренсом ниже 14 см желательно подбирать подкатные или винтовые системы с размером подхвата 7–10 см.

Помимо вышеперечисленных характеристик, при выборе огромное значение имеет качество сборки подкатного оборудования. Если оно сделано неаккуратно и некачественно, то и заявленные показатели могут совершенно не соответствовать.

При выборе домкрата нужно обращать внимание на его внешний вид и проверить надёжность крепления его узлов, работу, устойчивость в развёрнутом и свёрнутом состоянии, отсутствие свободного хода и люфтов.

Пневматические и гидравлические подкатные домкраты необходимо проверить на отсутствие утечек газа или жидкости. Механические устройства нужно проверить на отсутствие заеданий и плавность подъёма. Не нужно забывать, что главным критерием к изделию является безопасность и надёжность работы.

Немаловажным показателем является вес и габариты устройства. Он обязан свободно помещаться в багажник машины и при возможности занимать немного места. Мощные подъёмные механизмы сами по себе очень тяжёлые, с этим оборудованием сложно справляться самому.

Техника безопасности при использовании подкатных домкратов

Невзирая на простоту работы и конструкцию домкрата, есть некоторые правила его использования, которые обеспечивают безопасное проведение работ:

1. Перед выполнением подъёма нужно заблокировать оба колеса машины на противоположной стороне при помощи брусков, кирпичей или колодок, чтобы она не смогла съехать назад или вперёд.
2. Подъем машины необходимо проводить лишь на горизонтальной плоскости, чтобы не допустить возникновения боковой силы скатывания в поднятом состоянии.
3. Во время подъёма двух передних колёс нужно заблокировать задние колёса с двух сторон и включить стояночный тормоз.
4. Не нужно поднимать авто, когда включена коробка передач. Перед поднятием необходимо поставить КПП в нейтральное положение.
5. Во время подъёма двух задних колёс нужно заблокировать с двух сторон передние колёса.
6. Для страховки подъёмных устройств в поднятом состоянии используют разные подпорки, которые ставятся возле лапки. Если необходимо, то подъёмную лапку можно убрать. Подпорки обязаны устойчиво стоять, потому клинья, кирпичи и камни в роли подпорок не годятся.
7. Подъём машины делается плавно, избегая качения или рывков.
8. После завершения ремонтных работ опускать авто также нужно плавно и аккуратно.
9. После завершения подъёма нужно проверить устойчивость авто небольшим покачиванием, чтобы не допустить его падения от порыва ветра или случайного толчка.
10. Подъёмную лапку поднимающего устройства необходимо ставить в специально сделанные для этого места кузова согласно инструкции по ремонту и эксплуатации авто.

Если необходимо поставить лапку в другие участки, то заранее убедитесь в прочности этого места кузова во избежание повреждений и вмятин. Если не уверены в правильности выбранного места подъёма, то используйте рёбра жёсткости кузова или силовую балку подвески.

Советы и рекомендации

Нужно заметить, что нет смысла переплачивать за происхождение подъёмного устройства. Совершенно необязательно, что зарубежное оборудование намного лучше, нежели отечественный аналог, а заплатить нужно будет намного больше.

Что относительно грузоподъёмности, то желательно выбрать устройство с запасом мощности. Но не нужно уж сильно перестраховываться, так как чем больше вес, который сможет поднять агрегат, тем больше его габариты.

Важно перед покупкой осмотреть дно вашего авто, а именно площадку под это подкатное оборудование. В случае когда она ровная, то можно приобретать любое подходящее и понравившееся устройство. Но если на поверхности днища машины находится определённая выемка для лопатки, то здесь уж нужно будет выбирать именно определённого вида конструкцию.

Так же нужно определиться, для каких целей нужно подъёмное устройство, для эксплуатации лишь в гараже, или в качестве комплектации авто.

Подводя итоги, можно сказать, что без разницы, кто изготовил подкатное устройство, отечественный или зарубежный производитель. Нужно, чтобы конструкция была грамотно выбрана, с учётом высоты подъёма, подхвата и грузоподъёмности. Также нужно выбрать домкрат с учётом его прямого предназначения и цели эксплуатации.

Если нужно оборудование для постоянного вождения в багажнике, то желательно подобрать лёгкие и компактные модели. Также желательно, чтобы в эксплуатации выбранное устройство не требовало значительных усилий. Явным преимуществом является наличие кейса, сумки или упаковки для удобства перевозки и хранения.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Выбор домкрата подкатного для автомобиля

Ремонт автомобиля — дело важное. В частности, это касается замены колеса. По этой причине обычно при покупке автомобиля в комплекте уже идет запасное колесо и домкрат — прибор, позволяющий поднять автомобиль на определенную высоту для осуществления замены.

Схема устройства подкатного гидравлического домкрата.

Но лучше осуществлять выбор подкатного домкрата для автомобиля самостоятельно. Ведь так вы будете уверены в том, что вам удобно работать с таким инструментом. Плюс ко всему, вы сами выбираете для себя соотношение по цене и по качеству. Самой большой популярностью на сегодняшний день пользуются подкатные домкраты, которые собой представляют определенного размера тележку на колесах.

Плюсы и минусы подкатных домкратов

Прежде чем начать рассматривать тонкости выбора домкрата для автомобиля, важно изучить кратко особенности конструкции такого механизма. Любой подкатной домкрат состоит из колес и основания (тележки), которая служит в качестве опоры для груза — в данном случае это автомобиль.

Таблица характеристик домкратов.

Чтобы заставить механизм поднять часть автомобиля, необходимо использовать энергию рычага, клапана и винта. Дергая за рукоятку в определенную сторону, вы заставляете двигаться рычаг при помощи винтов. За счет этого и происходит поднятие или же опускание груза.

Как и любой механизм, подкатной домкрат для автомобиля имеет как плюсы, так и минусы. В общем, эта конструкция неплохая, так как позволяет довольно надежно фиксировать автомобиль, что немаловажно не только для ремонта, но и по технике безопасности. Но все же целесообразно рассмотреть все нюансы работы.

Как правило, подкатные устройства обладают целым рядом преимуществ перед другими домкратами. Это мобильность, что позволяет данные механизмы свободно перемещать самостоятельно без значительных физических усилий, большая грузоподъемность, дающая возможность поднимать даже большие грузовые автомобили.

Еще подкатные домкраты отличаются высоким коэффициентом полезного действия и максимальным уровнем защиты от произвольного перемещения и скольжения за счет страховки специальным клапаном.

Схема бутылочного домкрата.

Но есть и свои недостатки у этих механизмов. В первую очередь это невозможность использования на неровных поверхностях. Здесь могут просто испортиться колеса или работа по подъему части автомобиля будет производиться очень тяжело. По этой же причине категорически не рекомендуется использовать подкатной домкрат на слишком мягких грунтах. Еще к недостаткам не всех, но некоторых механизмов данного вида можно отнести неудобство использования в любом месте.

Но это касается лишь больших домкратов, которые просто нереально возить с собой в багажнике автомобиля за счет размера и веса.

В качестве вывода можно отметить с полной уверенностью, что использование подкатного типа механизмов для стандартного легкового автомобиля очень выгодно во всех смыслах. Поэтому специалисты рекомендуют всегда его иметь при себе в багажнике.

Вернуться к оглавлению

Выбор подкатного механизма по типам

Чтобы правильно выбрать для себя оптимальный вариант подкатного домкрата, очень важно знать, какие виды таких механизмов бывают.

Подкатные домкраты в наше время бывают пневматическими, гидравлическими, а также смешанного типа. Рассмотрим их поочередно и выделим, какой тип для каких автомобилей наиболее целесообразно приобретать.

Вернуться к оглавлению

Пневматические устройства

Итак, подкатные домкраты пневматического типа. Данные устройства работают за счет сжатого воздуха, при помощи которого и происходит удержание груза. Выглядит устройство, как на фото.

Чертеж самодельного пневматического домкрата.

Можно увидеть, что основу составляют колеса и тележка, поверх которой располагается так называемая гармошка, где есть воздух. Чтобы устройство использовать, домкрат необходимо подкатить к автомобилю, а затем при помощи специального рычага спровоцировать опускание мешка. После того как нужная часть автомобиля станет на основание с мешком, тем же рычагом провоцируется подъем мешка за счет движения воздуха в нем. Вместе с гармошкой поднимется и груз.

Пневматические подкатные домкраты целесообразно выбирать в том случае, если вес автомобиля не очень большой. При этом учитывайте то, что такие механизмы не смогут удерживать автомобиль продолжительное время. Ведь гармошка будет постепенно опускаться. Учитывайте грузоподъемность пневматического подкатного устройства. Обычно они выпускаются для грузов от 3 до 5 тонн. Следовательно, вес автомобиля должен быть равен или меньшим, чем определенная грузоподъемность устройства.

Данный тип идеально подойдет для внедорожников, так как поднятие автомобиля для замены колеса будет происходить довольно быстро. А мощные колеса обеспечат хорошую степень защиты от проседания. Очень хорошо, если багажник внедорожника будет большим. Ведь после окончания работы гармошка сдувается и становится широкой.

Вернуться к оглавлению

Гидравлические механизмы

Подкатной домкрат гидравлического типа работает уже не за счет сжатого воздуха, а при помощи жидкости.

Использование подкатного домкрата для подъема автомобиля.

Обычно в качестве нее выступает обыкновенное техническое масло. Домкрат содержит два сосуда, где при помощи клапанов, которые в движение приводит ручка, жидкость перемещается и создает необходимое давление для поднятия поршня, а вместе с ним и самого автомобиля.

Подкатные домкраты гидравлического типа принято считать самыми надежными и распространенными в использовании. Они могут долго удерживать автомобиль в зафиксированном положении, да и сама система несколько надежнее, чем у пневматического механизма. Особенно хорошо, если такой домкрат оснащен трансмиссией. Тогда производить фиксацию вам будет намного проще и надежнее.

Устройства такого типа применимы практически ко всем автомобилям. Но вот далеко не все гидравлические домкраты можно возить с собой. Большая их часть очень тяжелая и не обладает высокой степенью мобильности. Но их очень удобно использовать в своем гараже и на СТО. Особенно удобно ими пользоваться во время ремонта или замены колес на грузовых автомобилях. Только тогда нужно обращать особенное внимание на колеса, чтобы они выдерживали предполагаемую нагрузку.

Вернуться к оглавлению

Домкраты-гибриды

Смешанные типы подкатных домкратов представлены так называемыми гибридами, которые состоят из двух уровней. Такие механизмы имеют две площадки.

Чертеж пневмогидравлического подкатного домкрата.

Обычно гибриды работают на гидравлике. Но при этом в них имеются и элементы бутылочного домкрата. Это позволяет увеличить максимальную высоту поднятия от 375 до 687 мм. Подходят гидравлические гибриды для работы в мастерских и в гаражах, так как их размеры велики для того, чтобы спрятать в багажник.

Но встречаются также и смешанные подкатные домкраты, которые могут работать как на гидравлике, так и на пневматике. Эти механизмы имеют достаточно высокую грузоподъемность, но очень низкую высоту подхвата груза. Их целесообразно приобретать для мастерских, чтобы подобрать индивидуально под определенный тип автомобиля.

Итак, можно сделать вывод, что по типам наиболее дешевыми и приемлемыми для большинства автомобилей являются подкатные домкраты гидравлического типа. Пневматические еще дешевле, но для тяжелых автомобилей их лучше не использовать. Если же вы предполагаете держать установку на СТО или в гараже, то лучше отдать предпочтение гибридам.

Конечно же, перечислять типы можно и дальше. Но не имеет смысла этого делать, так как указанные виды являются самыми используемыми и проверенными на практике. Остальные еще не настолько усовершенствованы, чтобы можно было с уверенностью говорить об их недостатках или достоинствах.

Вернуться к оглавлению

Другие параметры выбора

Кроме типов подкатных домкратов целесообразно еще кратко рассмотреть несколько базовых параметров, на которые также нужно обращать внимание во время выбора. К ним относятся грузоподъемность, высота подъема и подхвата, вес и размеры самого домкрата, качество колес.

Преимущества конструкции подкатного домкрата.

Грузоподъемность — основная техническая характеристика. От нее зависит то, насколько эффективной будет работа домкрата. Специалисты настоятельно рекомендуют выбирать подкатные домкраты с максимальной грузоподъемностью, чтобы не возникало риска поломки самого домкрата.

Качество колес тесно связано с грузоподъемностью. При покупке домкрата нужно обращать внимание на то, из какого материала колесики сделаны и каким образом прикреплены. Обычно уважающие себя производители предоставляют отдельную гарантию именно на колеса домкрата, а еще запасные колеса на случай повреждения исходных.

Очень важно учитывать и высоту подъема и подхвата. Лучше всего выбрать такой вариант домкрата, где высота подъема будет максимально возможной, а высота подхвата будет, наоборот, минимальной. Это обеспечит более легкую и быструю замену колеса.

А вот учет веса и размеров механизма важно учесть, если вы хотите возить его с собой в багажнике. Тогда нужно все рассчитать правильно и с запасом, чтобы не получилось такого, что домкрат просто не вмещается в багажник или же его вес препятствует нормальному ходу автомобиля.

И еще одной важной характеристикой является цена домкрата. Она может быть какой угодно, в зависимости от марки. Чем известнее производитель, тем дороже будет стоить устройство. И если вы хотите купить действительно качественный и надежный механизм, то лучше выбрать среднюю цену и известную марку. Слишком низкая или высокая стоимость обычно говорит либо о низком качестве, либо о переплате за бренд.

Итак, основные параметры, которые нужно учесть при выборе подкатного домкрата, полностью рассмотрены. Конечно же, вы можете использовать и более развернутые характеристики. Но без описанных выше базовых знаний вы просто в них не разберетесь. Приняв во внимание все изложенные советы о том, как выбирать домкраты исходя из типов и по базовым дополнительным характеристикам, вы сделаете правильный выбор домкрата, о котором в будущем не придется жалеть.

moiinstrumenty.ru

Ремонт и прокачка подкатного гидравлического домкрата своими руками

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

• металлический корпус;
• гидравлический поршень;
• рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

• Являются довольно медлительными.
• Имеют большие размеры и массу.
• Высокая цена.
• Небольшой ход для одноплунжерных домкратов.

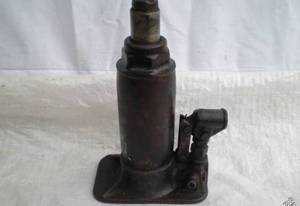

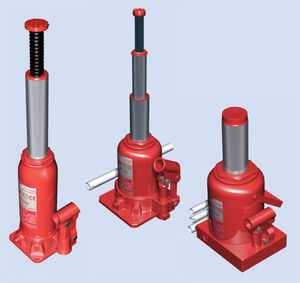

Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

• демонтаж и монтаж в строительстве и машиностроении;
• ремонт колес вагонов и автомобилей;
• использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

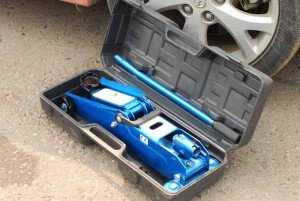

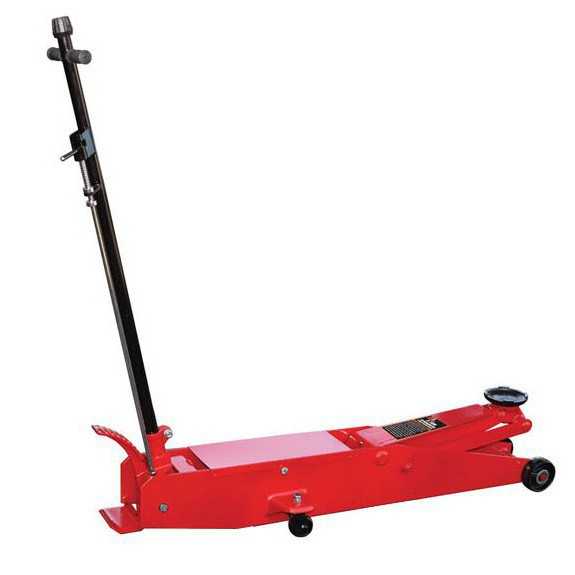

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

• Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
• Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
• Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Подкатной домкрат: ремонт, характеристики, замена масла

Каждый автолюбитель рано или поздно сталкивается с необходимостью использовать такой важный автомобильный агрегат, как подкатной домкрат. Ремонт машины или замена колес очень часто не могут обойтись без данного устройства. Но для начала нужно разобраться, что же это за механизм.

Домкрат – это особое устройство, позволяющее поднимать и фиксировать тяжелый вес на определенной высоте. Каждый владелец машины сможет по достоинству оценить его преимущества.

Самым удобным и эффективным устройством считается гидравлический домкрат, который работает благодаря специальному гидравлическому маслу и поршню. Такой подкатной домкрат, ремонт которого осуществить очень просто, пригодится не только мастерам по ремонту автомобилей, но и каждому владельцу железного друга.

Принцип работы подкатного домкрата

Подкатной домкрат считается гидравлическим, но имеет немного другую структуру. Отличает его от других внешний вид корпуса, так как у него прибавляются две пары новых колес. Устройство способно постепенно приподнимать автомобиль, при этом само оно подкатывается под него. Домкрат подкатной (устройство и ремонт можно изучить самостоятельно) приводится в движение с помощью качания рычага. А вот чтобы опустить его, нужно использовать специальный клапанный винт, поворачивая его.

Существуют различные виды подкатных гидравлических домкратов. Делятся они в зависимости от веса автомобилей, которые им придется поднимать. Это могут быть как легковые автомобили, весом до трех тонн, так и грузовые, весом около двадцати тонн. Несмотря на столь огромные весовые показатели, подкатной гидравлический домкрат выполняет свою работу достаточно быстро и эффективно.

Основные причины поломок

Подкатной домкрат, ремонт которого можно осуществить и в домашних условиях, может иметь несколько причин поломок. Самыми распространенными из них являются: полный или частичный отказ устройства поднимать тяжелые грузы, а также протекание масла. Каждая из этих проблем требует незамедлительного ремонта.

Подкатной домкрат (ремонт, замена масла, характеристики подробно описаны в данной статье) очень часто выходит из строя в результате протекания масла. В этом случае придется полностью разобрать устройство. Обязательно извлеките поршни и проверьте, не образовалась ли на них коррозия. Тщательно очистите все элементы конструкции и удалите всевозможные загрязнения. Теперь проверьте шток. Если вы обнаружите, что он имеет искривленную и нарушенную форму, то можете даже не пытаться выполнять ремонт самостоятельно. В этом случае, скорее всего, вам придется приобрести новый домкрат.

Еще одной распространенной причиной выхода из строя устройства считается засорение или поломка специальных клапанов, которые, собственно, и отвечают за опускание и подъем механизма.

Подкатной домкрат: ремонт клапанов

Начиная осуществлять ремонт клапана, пропускающего масло, открутите его и проверьте на наличие скопившейся грязи. Также не забудьте обратить внимание на присутствие разного вида деформаций. Если вы обнаружили даже малейшее изменение во внешнем виде клапана, сразу же замените его на новый.

Если же вы нашли большое скопление загрязнений, то, не почистив клапан, начнете замечать, как масло вытекает наружу. Это происходит из-за того, что шарик прилегает к гнезду не очень плотно.

Промывка клапанов

Ремонт подкатных гидравлических домкратов стоит начинать с тщательной промывки клапанов. Это делается для того, чтобы тщательно очистить устройство от всех накопившихся загрязнений. Прежде чем проводить эту процедуру, заранее приготовьте специальную емкость, в которую вы сольете старую жидкость. В то время как жидкость будет сливаться, обязательно прокачайте систему. Делать это нужно, используя рабочий рычаг путем опускания и поднятия.

После данной процедуры, которую ни в коем случае нельзя игнорировать, следует промывка клапанов, очищающая устройство от остатков старой рабочей жидкости и накопившихся загрязнений. Ремонт подкатного автомобильного домкрата своими силами подразумевает обязательную замену всех манжет и уплотняющих прокладок. Если загрязняющие компоненты попали прямо в рабочую поверхность, очистите ее, отвернув при этом головку корпуса.

Теперь заполните резервуар специальной промывочной жидкостью или же керосином и проведите прокачивание. После того как вы это сделаете, залейте в резервуар чистую рабочую жидкость.

Неисправность, возникшая в результате образования воздушных пузырьков

Очень часто домкрат может начать плохо функционировать по такой причине, как скопление воздушных пузырьков в рабочей области. Чаще всего такое явление наблюдается при очень малом количестве масла.

Ремонт подкатных гидравлических домкратов с такой проблемой можно осуществить и в домашних условиях. Для начала вам придется снять пробку в бачке для масла, открывая при этом перепускной клапан. После этой процедуры следует провести быструю прокачку самого насоса вашего домкрата. Кстати, делать это нужно в очень быстром темпе. С помощью этой процедуры вы сможете перевести пузырьки в масляную емкость.

Теперь, когда вы совершили эту процедуру, не забудьте закрыть крышку масляного бачка и сам перепускной клапан. Если вы будете четко соблюдать все инструкции, то ваш домкрат начнет идеально работать, как и только после покупки. Если же после данной процедуры вы смогли обнаружить остатки воздуха, то повторите эти действия еще один раз.

Еще один способ удаления воздуха

Описанный выше метод не единственный для удаления воздушных пузырьков. Это можно сделать и другим способом. Для этого открутите запорную иглу на два оборота. Теперь рукой поднимите плунжер, доводя его при этом до крайней точки. После его поднятия он вернется в свое нижнее положение. Проведите данное действие несколько раз.

Для того чтобы воздух не попадал в рабочую поверхность, не забывайте следить за уровнем масла и доливайте его вовремя.

Выбор и покупка качественного домкрата

Если вы хотите купить домкрат подкатный 3т, то, несмотря на то, насколько дорог ваш инструмент, он все равно будет периодически ломаться. Поэтому вам просто необходимо ознакомиться с основными правилами его эксплуатации, а также с основами ремонта в домашних условиях. Для того чтобы самостоятельно заняться ремонтными работами, не забудьте прикупить специальный набор гаечных ключей, а также специальную промывающую жидкость и масло.

Выбирая гидравлический подкатной домкрат, нужно учитывать несколько параметров. Если вы хотите использовать его в домашних условиях, то вам можно купить агрегат, который будет идеально подходить под вес вашего автомобиля. Чаще всего это домкрат подкатный 3т. Если же вы хотите купить устройство для работы в мастерской, то вам пригодится устройство с большой грузоподъемностью и высокой скоростью подъема. Покупая домкрат, лучше не экономьте, так как качественное изделие будет ломаться реже и прослужит вам намного дольше.

Правила ухода

Если подкатной домкрат 2 т не поднимает, ремонт можно осуществить и в домашних условиях. Но чтобы этого не произошло, нужно проводить своевременную профилактику. Конечно, никто не говорит, что устройство будет служить бесконечно долго, однако же срок его службы вы сможете продлить в несколько раз.

Создайте для домкрата хорошие условия хранения. Следите за количеством и качеством рабочей жидкости. Вовремя очищайте прибор от загрязнений. Не забывайте о том, что устройство не рекомендуется сильно перегружать.

Как заливать масло

Для начала подготовьте домкрат. Проверьте, чтобы он полностью был опущен. Теперь найдите отверстие, предназначенное для залива масла. Снимите болт и приступайте к процессу наполнения бочка. Заливайте масло до тех пор, пока оно не начнет вытекать. Как только вы это обнаружите, сразу же прекращайте процесс. Завершите процесс закрытием горловины с помощью заглушки.

Полезные советы по эксплуатации

Непосредственно перед процессом заливки масла внимательно ознакомьтесь с рекомендациями по эксплуатации именно вашей модели подкатного гидравлического домкрата. Ведь иногда бывают случаи, когда процесс заливки масла немного отличается от описанного выше.

Перед началом использования рекомендуется избавиться от лишнего накопившегося воздуха в устройстве. Поднимите устройство и опустите его до минимума. Таким образом вы удалите весь ненужный воздух.

Используйте только проверенные временем жидкости. Не используйте жидкости, содержащие спирт.

fb.ru
