Гидравлический молот: применение, виды, устройство

Гидравлический молот — это устройство, назначение которого, разрушать и измельчать поверхности. Незаменимый инструмент в строительных работах. В основном применяется для разрушения бетонных, железобетонных и асфальтовых покрытий. КПД гидравлического молотка находится на высоком уровне, что позволяет с легкостью и быстротой разрушать материалы с высокой степенью крепости.

Применение

Применение гидралического молота:

  • Раздробление скальных пород, строений из бетона и железобетона, разлом промерзшего грунта;
  • Трамбовка неплотных слоев земли;
  • Разрушение асфальтовых и бетонных покрытий;
  • Раскрытие коммуникаций, находящихся под землей;
  • Объемная и листовая ковка;
  • Вбивание свай;

Гидравлический молот широко применяется в аварийно-спасательных целях, есть устройства, которые работаю даже под водой. Гидромолот идеальный инструмент для демонтажа здания.

В зависимости от специализации работ можно выделить несколько видов гидравлических молотков:

  • Легкий гидромолот. Обладает высокой частотой и небольшой силой удара. Понадобится для раздробления материалов на куски, очень удобен при разрушение небольших строений.
  • Тяжелый гидромолот. Обладает низкой частотой и большой силой удара. Инструмент предназначен для разрушения больших прочных сооружений, состоящих из бетона и различных материалов обладающих высокой прочностью.



Как работает гидромолот?

Главной частью молота является боек, этот боек весит определённую массу M которую нам нужно разогнать до скорости V в сторону обрабатываемого объекта. Энергия которая воздействует на объект будет равна MV2/2. Для разгона бойка нам нужно приложить определенную силу. Сила определяется давлением рабочей жидкости и площадью на которое воздействует давление.

Чем меньше ход бойка, тем больше силы (давления) нужно чтоб его разогнать до нужной скорости, также не следует забывать, что есть сила, которая действует в обратном направлении и передается на основную машину. По этому сила разгона бойка ограничена технической возможностью основной машины.

Схема гидромолота



То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Что же такое гидромолот? ⋆ Прорабофф.рф

Что же такое гидромолот? Это специальное оборудование, представляет собой гидравлический ударный молоток, которой измельчает и разрушает всё на на своём пути.

Он без проблем перемелет бетон, камень, асфальт, тротуарную плитку, снесёт стены и перегородки, фундамент из железобетона и разные другие твердые материалы. Гидромолот также незаменим в зимнее время года, потому как отлично справляется с промёрзшим грунтом. С помощью него прокладывают разнообразные коммуникации, делают демонтаж стен, зданий, сооружений, железобетонных конструкций, подготавливают грунт с предстоящему строительству. Поэтому аренда гидромолота позволить качественно выполнить огромное количество разных строительных работ. Он станет вашим незаменимым помощником.

В зависимости от сложности работ можно выбрать разные виды гидромолота:

1. Лёгкий гидравлический молот с высокой частотой и небольшой энергией удара. Понадобится в случая измельчения материалов на фрагменты и разрушения небольших сооружений.

2.Тяжелый гидравлический молот с малой частотой удара и большой энергией. Такую технику можно использовать для разрушения более толстых конструкций и строений из бетона или других прочных материалов.

Раньше использовали дизельные молоты, но они стали неэффективными. Их использование даже запретили во многих странах, так как они загрязняют окружающую среду вредоносными выбросами. В крайнем случае их можно использовать только за чертой города и то ограничено. Гидравлический молот — это устройство, которое экологически наиболее чистое по сравнению с дизельными молотами.

Иностранные компании изготавливают гидромолоты с высоким уровнем шумозащиты и виброзащиты, что нельзя сказать про отечественных производителей, но и цена их значительно выше. Наиболее качественными являются английские и немецкие гидромолоты по сравнению с японскими.

Гидравлический молот состоит из таких рабочие инструментов:

– зубило;

– трамбовка;

– клин;

– пика;

– наголовник под трубы, сваи, шпунты.

Классификация гидравлических молотов.

По типу: открытого и закрытого типа.

По типоразмерной группе: лёгкие, средние и тяжелые.

По назначению: гидромолоты разрушители, гидромолоты сваебойные, гидромолоты ковочные.

При правильной эксплуатации гидромолот может прослужить до 20 лет. При этом вы должны помнить, что очень часто обычное несоблюдение правил эксплуатации может привести к тому, что срок службы этого оборудования сократится в два раза. В случае возникновения поломки самый лучший способ будет вызвать специалиста по починке оборудования, поскольку самостоятельный ремонт может привести к тому, что гидромолот уже не будет подлежать ремонту.

xn--80ac1bcbgb9aa.xn--p1ai

Гидромолот: классификация типов, принцип работы, технические характеристики

Этот вид специального оборудования представляет собой сменный рабочий орган манипуляторов, погрузчиков, экскаваторов. Устанавливают молот вместо рукояти манипулятора либо чаши и подключается к гидравлической системе спецтехники.

Используется гидромолот для воздействия на твердые материалы с целью их дробления, рыхления или взламывания. Незаменим он для пробивания замерзшей земли, бетона, снятия старого асфальтового покрытия. Применяется он также при забивании таких объектов в землю, как, например, сваи. С помощью молота успешно уплотняют грунт и даже осуществляют ковку.

История подобных механизмов начинается с первой половины 20 века. Именно тогда началось использование наряду с пневматическим гидравлического привода. Им оснащали различные устройства и агрегаты. Патент на изобретение гидравлического привода официально появился в 50х годах 20 века. Массовое производство гидравлических молотов началось в 1978 году в Верхеволжье. Затем в 80х и 90х годах на тверских и минских заводах были организованы площадки по производству данных механизмов в промышленных масштабах.

Официальное сокращение по ГОСТУ — МГ — молот гидравлический. Однако, фирмы производители зачастую дают свои названия моделям данного оборудования, указывая ГОСТовские обозначения как типовую характеристику. Например, есть такие марки, как СП, Д, Импульс, Delta, ProfBreaker, Komac, Indeco, Impulse и т.д.

Классификация гидравлических молотов

По назначению:

  • сваебойные,
  • ковочные,
  • разрушительные.

По типу конструкции:

  • закрытые,
  • открытые.

По размерной группе:

  • тяжелые (используются для спецтехники массой более 120 т),
  • средние (используются для спецтехники массой от 12 до 120 т),
  • легкие (используются для спецтехники массой от 0,35 до 12 т).

Принцип работы гидравлического молота

Основной рабочей частью молота служит боек, который совершает перемещение на некоторое расстояние относительно корпуса молота и разгоняется в противоположную сторону для совершения рабочего удара.

Длина пути, который совершает гидромолот,может быть разной. Чем она меньше, тем большую силу необходимо приложить для разгона. Сила удара велика. И ровно такое же действие оказывается в обратную сторону, то ест на рабочую машину. Поэтому рабочая сила ограничивается возможностями техники, на которую и установлен молот.

Работа молота проходит в 3 этапа — разгон вверх (в сторону от инструмента), торможение, разгон вниз (в сторону к инструменту).Скорость регулируется давлением жидкости. Но гидронаносы машины, на которую устанавливается молот, подают жидкость постоянно.Именно поэтому конструкция механизма предполагает наличие гидроаккумулятора. Он накапливает рабочую жидкость при разгоне в сторону от инструмента и торможении. А при необходимости снабдить молот скоростью (при движении его вниз для совершения удара) отдает накопленную жидкость.

Наиболее распространенная схема гидропривода молота выглядит так. Боек имеет два контрштока, имеющих разный диаметр.Нижний имеет больший диаметр и своим торцом наносит рабочий удар. Вокруг него — камера рабочего цилиндра, которая обеспечивает движение вверх и холостой ход. Вокруг меньшего штока расположена камера рабочего хода, она имеет площадь большую по сравнению с камерой холостого хода и соединяется попеременно со сливной линией (разгон вверх) и с напорной линией (торможение и разгон вниз). Сигналы на переключение такого соединения поступают при прохождении поршнем определенных точек.

Технические характеристики гидравлического молота

Для забивателей свай

Частота ударов — 0,7-3 Гц.

Энергетический диапазон 20-100 кДж

Для разрушительных молотов

Частота ударов — 10-40 Гц.

Энергетический диапазон 0,5-20 кДж.

ospectehnike.ru

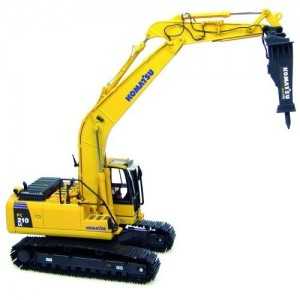

Гидромолот на базе экскаватора: характеристики и сфера применения

Любой строительный процесс не обходится без участия тяжелой техники. Давно человеческий труд заменили производительные машины, способные выполнять самые разнообразные задачи.

Для строительных операций обычно используются самоходные машины и тракторы, на базе которых реализуются готовые установки. Одной из таких установок является гидромолот.

Что такое гидромолот

Гидромолот – это установка, которая помогает заглублять свайные элементы в землю или обрабатывать материал высокой прочности

. Главное достоинство такого оборудования – это возможность его применения в качестве навесной вспомогательной установки.

Дизельный двигатель и современное пневматическое и гидравлическое оборудование позволяют использовать гидробойный молот с большей эффективностью и реализовывать потрясающие строительные проекты в кратчайшие сроки.

Обычно гидромолот устанавливается на колесные тракторы среднего размера. Принцип его монтажа – дополнительная навеска, работу которой обеспечивает гидравлика самоходной машины и ее мощная дизельная установка, способная обеспечить должный уровень производительности.

Назначение гидромолота на базе экскаватора

Гидромолот или, как его еще называют, – гидроударный инструмент, может крепиться на трактор или погрузчик. Самое удобное и эффективное его использование – на экскаваторе. Гидравлический молот справляется с множеством работ, подвластных только ему. Вот некоторые из них:

  • вскрытие асфальтированных или бетонированных покрытий;
  • разрушение конструкций из бетона или железобетона;
  • рыхление мерзлого грунта или скалистых горных пород;
  • вскрытие тепловых магистралей;
  • работы, касающиеся газо- и трубопровода;
  • проведение силовых или телефонных линий.

Это далеко не полный список возможностей данного оборудования.

Модель ГПМ-120

ГПМ-120 – один из многочисленных типов навесного оборудования для экскаватора. Данная модель отлично подходит для экскаваторов фирмы «АТЕК» и их модификаций.

Гидромолот ГПМ-120 применяется во многих областях. Это возможно благодаря наличию разных видов сменного инструментария, такого как клинья, пики или трамбовка, широко используемых для ремонта, строительства туннелей, а также различных демонтажных работ.

Инструмент дает возможность разрушать разного рода конструкции, причем материал и габариты объекта не имеют принципиального значения. Вскрыть старое покрытие дороги или утрамбовать грунт также намного легче и быстрее с применением гидравлического молота.

Особенности применения

Первая разработка была осуществлена еще в советское время. При изобретении гидромолота были приняты во внимание географические особенности местности.

Современный ГПМ-120 разработан по новой технологии на основе советской, что дало возможность воплотить в жизнь легкий в эксплуатации и достаточно эффективный инструмент. Отличается он тем, что масло распределяется самим бойком, и не требуется дополнительно применять гидрораспределитель для реверсирования поршня – бойка.

Отличительные особенности

Гидромолот-120 прост в эксплуатации, его ремонт и обслуживание не вызывают особых трудностей. Температурный диапазон его применения – от — 400 С до + 400 С. Его легко монтировать на экскаватор или погрузчик, при этом рукоять снимается, а сам гидромолот устанавливается на стрелу.

Можно использовать только навеску ГПМ-120, монтируя ее на рукоятку вместо ковша. Новый современный инструмент намного превзошел старую советскую модель как по своей надежности, так и по простоте и легкости использования.

Применение различных насадок

Насадки ГПМ-120 бывают разного типа:

  • Пика – лучший вариант для дробления и вскрытия покрытий из бетона;
  • Клин – предназначен для рыхления асфальтированных покрытий или замерзшего грунта;
  • Трамбовка – используется для уплотнения участков земли с рыхлым грунтом.

Такое универсальное приспособление совмещает в себе три необходимых при строительстве инструмента. Это способствует хорошей маневренности машины и ее экономичности в использовании.

Аренда экскаватора с гидроударной установкой

Взяв в аренду гидромолот на базе экскаватора, можно в разы увеличить скорость работы на стройке. Часть работ вообще невозможно выполнить без участия тяжелой и производительной строительной техники.

Как правило, фирмы предлагают экскаваторы, которые совмещают в себе несколько видов работ:

  1. Погрузка;
  2. Работы бульдозера;
  3. Гидромолот (пика, трамбовка, клин).

Используя данную технику, можно сразу на месте сделать демонтаж, собрать все в кучу и загрузить в самосвал для вывоза, максимально сократив временные затраты на выполнение поставленных задач.

Особенностью заказа гидромолота на базе экскаватора является то, что навесное оборудование крепится на стрелу. Такая трансформация позволяет в разы увеличить область производимых работ и с легкостью добраться в труднодоступные места.

Плюс к этому гидроударная установка на стреле уменьшает вибрацию экскаватора, что позволяет проводить работы, не останавливая весь процесс.

Разнообразию современной строительной техники просто нет предела. Выбор рабочих машин достаточно велик. Сейчас существует множество различных компаний, и каждая из них имеет свои особые достижения в той или иной области.

Так, одной из достаточно популярных марок строительной спецтехники выступает компания JCB.

Техника от компании JCB

Весь модельный ряд гидромолотов от компании JCB условно разделяется на три категории в зависимости от производительности:

  • Компактные – с небольшой массой и силой удара;
  • Средние – чаще всего используются в городской местности;
  • Тяжелые – установки с высокой производительностью.

Основные отличительные технические характеристики установок данной компании – это высокая прочность гидромолота, изготавливаемого из прочных материалов. Конструкция создана на максимальном уровне защиты, что позволяет производить любые виды работ без опасения повредить технику.

Позаботились производители и о рабочем персонале, который управляет гидромолотом, создав отличную шумоизоляцию рабочего места.

Кроме того, конструкция лапы выполнена таким образом, что отдача при проведении работ минимальна. Достичь таких показателей удалось за счет установки ударопоглощающей подушки, которая и призвана сводить отдачу к минимуму.

Технические характеристики экскаватора от компании JCB

Пример одного из экскаваторов-погрузчиков модели JCB:

  • Грузовой ковш поднимает на высоту в 2,4 м.
  • Ковш для погрузки имеет объем в 1,1 куба.
  • Имеется обратный ковш.
  • Разрешенная грузоподъемность – 3,3 т.
  • Копание доступно на глубину до 5,5 м.
  • Гидромолот достигает веса в 500 кг.
  • Удар по мощности – около 1050–1800 Дж.

Оценивая эти характеристики, становится понятным, насколько это мощное оборудование и какую тяжелую работу оно может проделать.

Что лучше – аренда или покупка?

Многие задаются этим вопросом и теряются в выборе. Особенности того и другого выбора:

  • Покупка такой техники достаточно дорога, и не каждый сможет себе ее позволить;
  • Регулярное обслуживание требует дополнительных вложений;
  • Постоянная заработная плата персоналу.

Это все лишь часть основных затрат, возникающих после покупки спецтехники любого уровня. Кроме того, что стоимость новой техники высока, так еще необходимо найти квалифицированные кадры, которые способны быстро и аккуратно работать на доверенном им оборудовании.

Проведение регулярного технического обслуживания однозначно потребует дополнительных затрат.

Не менее трудоемок и процесс правильного выбора техники перед покупкой, ведь необходимо грамотно подобрать именно тот вид оборудования, который предназначен для конкретных целей.

Разнообразие такого оборудования достаточно велико и отличается как по модельному ряду, так и по ценовой политике. Однозначно приобретение своей техники выгоднее, если есть постоянные объемы работ, в противном случае можно рассматривать варианты аренды.

Аренда строительной техники

Выполнить работы без помощи техники порой бывает просто невозможно. Зачастую задачи могут быть разовые, именно поэтому существует услуга по аренде строительной техники. При заказе спецтехники обычно поставляется не только техника, но и предоставляются услуги квалифицированного рабочего, который в кратчайшие сроки справится с поставленной задачей.

Если объемы работ небольшие или работа вообще разовая, то, безусловно, аренда является самым выгодным вариантом.

Основные преимущества аренды строительной техники:

  1. Нет необходимости покупать дорогостоящую технику.
  2. Не нужны высококвалифицированные специалисты, которым необходимо постоянно платить заработную плату, не зависящую от объемов работ.
  3. Проведение технического обслуживания также не будет требовать дополнительных расходов.

Рассматривая вариант краткосрочной аренды техники, налицо все преимущества, особенно с точки зрения экономической рентабельности. Если рассматривать вариант постоянной аренды на длительный срок, то такое действие экономически невыгодно, ибо приобретение и обслуживание своей техники будет гораздо выгоднее с финансовой точки зрения.

Рассматривая особенности гидромолота, установленного на базе экскаватора, необходимо отметить удобство и универсальность данной техники. Экскаватор, оборудованный такой установкой, способен с легкостью справиться с любым грунтом – как с мягкой почвой, так и с бетонным покрытием.

Данный вид техники можно отнести к универсальному оборудованию, способному одновременно справляться с любыми поставленными задачами.

Давайте посмотрим в следующем видеоролике, как эффективно гидромолот на базе экскаватора справляется со своими «обязанностями» и дробит огромные глыбы камней:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

Гидравлический молот Википедия

Гидравлический молот может являться навесным оборудованием для той же базовой машины, которая служит в качестве таковой для экскаватора Молот сваебойный гидравлический штанговый СП7Г на копре СП49Д

Гидравли́ческий мо́лот (англ. Hydraulic hammer) — сменное рабочее оборудование гидравлических экскаваторов, гидрофицированных машин (стационарных глыборазбивочных установок, погрузчиков, манипуляторов, сваебойных копров), используемое для обработки прочных материалов (горных пород, грунта, металла) или погружения свайных элементов действием ударов падающих частей, разгоняемых жидкостью, находящейся под высоким давлением. Применяется в качестве вспомогательного навесного оборудования при демонтажных работах, при работах с мерзлыми грунтами.

Характеристики гидравлических молотов[ | ]

Гидравлических молотов — разрушителей:

  • энергетический диапазон 0,5…20кДж;
  • частота ударов 10…40Гц;

Гидравлических молотов — сваебоев:

  • энергетический диапазон 20…100кДж;
  • частота ударов 0,7…3 Гц;

Применение гидравлических молотов[ | ]

  • разрушение скальных грунтов, бетонных и железобетонных конструкций, мерзлого грунта;
  • уплотнение рыхлого грунта;
  • вскрытие асфальтобетонных покрытий;
  • вскрытие различных подземных коммуникаций;
  • объёмная и листовая ковка;
  • погружение свайных элементов;
  • ударное погружение свай.

Рабочие инструменты гидравлических молотов[

ru-wiki.ru

Гидравлический молот Википедия

Гидравлический молот может являться навесным оборудованием для той же базовой машины, которая служит в качестве таковой для экскаватора Молот сваебойный гидравлический штанговый СП7Г на копре СП49Д

Гидравли́ческий мо́лот (англ. Hydraulic hammer) — сменное рабочее оборудование гидравлических экскаваторов, гидрофицированных машин (стационарных глыборазбивочных установок, погрузчиков, манипуляторов, сваебойных копров), используемое для обработки прочных материалов (горных пород, грунта, металла) или погружения свайных элементов действием ударов падающих частей, разгоняемых жидкостью, находящейся под высоким давлением. Применяется в качестве вспомогательного навесного оборудования при демонтажных работах, при работах с мерзлыми грунтами.

ruwikiorg.ru

Гидравлический молот Bruce-

Преимуществами гидромолотов BRUCE иявляются:
  • Регулируемая энергия удара. 10 – 72 кНм, которая позволяет контролировать уровень сейсмичности на площадке.
  • Максимальная энергия удара позволяет погружать сваи до проектной отметки в самых тяжелых геологических условий.
  • Работа молотов не зависит от погодных условий и молот возможно использовать в рабочем режиме в течении суток. Что позволяет четко планировать сменные задания и сроки выполнения объектов заданные заказчиком.
Производство свайных оснований этими молотами экологически чистое по причине гидравлического привода молота, а также использования базовых машин Hitachi и VERMEER с допустимыми нормами выброса СО и СН и крановых установок с электроприводом и гидравлическими энергоблоками.

Гидравлический молот Bruce позволяет осуществить гидравлический удар, растянутый во времени. В отличие от дизельных молотов, практически вся энергия удара гидромолота превращается в работу по преодолению сопротивления грунта, в то время как у дизельмолота только небольшая часть энергии удара превращается в полезную работу, а основная энергия удара расходуется на деформацию головы сваи. Гидравлический удар, растянутый во времени, позволяет преодолевать высокое сопротивление грунта, легко и уверенно забивать сваи в самые тяжелые грунты. При этом КПД гидромолота в несколько раз превышает КПД дизельмолота. Используемые в настоящее время для забивки свай дизельные молоты имеют невысокую производительность и срок службы (забивают около 3000 свай и нормально эксплуатируются в течение 1−2 сезонов). При этом дизельные молоты нормально забивают сваи, когда сопротивление грунта не превышает 70 тонн. Гидромолоты BRUCE эффективно забивают свай при сопротивлении грунта до 140 тонн, не разбивая головы сваи. Ниже представлены особенности гидромолотов BRUCE:

  • Один копер с гидромолотом BRUCE дает такую же годовую прибыль, как 5 копров с дизельными молотами.
  • Гидромолот BRUCE способен преодолевать очень высокое сопротивление грунта, не разрушая головы сваи.
  • Практически абсолютная надежность и безотказность гидромолота (срок эксплуатации 20 и более лет).
  • Низкое вибрационное воздействие на грунт (за счет высокоэффективного амортизатора в наголовнике и других конструктивных особенностей).
  • Низкий, не раздражающий слух человека, тон шума.
  • Возможность забивать сваи на расстоянии 1,5−2 м от существующих зданий, рядом со старыми ветхими строениями, памятниками истории и культуры и пр.
  • Имеется возможность снижения вибрационного воздействия на грунт за счет забивки свай не на полной, а на частичной энергии удара, составляющей 25−30% от max .
  • Возможность использования при плотной городской застройке (сейсмоколебания от гидромолота BRUCE в соответствии с протоколом испытаний оказались в 10−20 раз меньше допустимых по СНиП).
  • Для монтажа, пуско-наладки, ввода в эксплуатацию и обучения технического персонала покупателя приезжают специалисты "BRUCE".
  • Рабочая частота ударов в минуту – 40-70.

Дизельные молоты имеют ограниченные возможности по работе на тяжелых грунтах и не могут забивать сваи в грунты с сопротивлением более 90 тонн. Кроме того, существует большое количество ограничений по экологии на использование ДМ в городах.

Гидромолот  серии SGH

0312

Масса ударной части

3000 кг

Мин. высота подскока ударной части

200 мм

Макс. высота подскока ударной части

1200 мм

Макс. потенциальная энергия удара

3,5 тонн/м

35 kN/м

Количество ударов при макс. подскоке

42 уд/мин

Рабочее давление

230 бар

Рекомендуемый поток жидкости

120 л/мин

Длина

5080 мм

Ширина

1195 мм

Высота

1016 мм

Без наголовника

5 500 кг

Вес наголовника

1000 кг

одельМасса
ударной
части,
кг
Масса
молота,
кг
Высота
молота,
мм
SGH-0212 экск.2 0004 3004 780
SGH-0312 экск.3 0005 5005 080
SGH-0412 экск.4 0007 0005 230
SGH-05125 0008 0005 500
SGH-08128 00011 0006 120
SGH-161216 00026 0006 790
SGH-161516 00026 3007 390
SGH-351535 00062 00011 100

Сравнительная характеристика Гидромолота BRUCE и Дизель молотов

Параметры работыBRUCE SGH-0512Дизель молот МСДТ-1800 (С996)Дизель-молот МСДШ-2500 (С-330)
1Производительность шт/м335-60/30-5015-20/13-1515-20/13-15
2Энергия ударов кНм594236,7
3Расход топлива л/м31,2 - 3,55 - 86 - 10
4Частота ударов в минуту42-8043-5550-60
5Ресурс до капитального ремонта25000 свай4000 свай4000 свай

www.sp-49d.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
