Как копать траншею под водопровод на загородном участке

Прокладка водопровода на загородном участке – один из самых серьёзных моментов, который будет обеспечивать в будущем комфортное проживание в доме. Основной вопрос – глубина траншей, исходя из этого придется с разрешённой задачей разобраться детальнее.

направляться учесть свойства грунта на участке, и особенности самой системы водоснабжения. Ниже определим, как проводить нюансы обустройства и земляные работы «внешнего» водопровода. В итоге вы сможете выполнить все указанные работы с соблюдением всех правил самостоятельно.

Самое большее влияние на процесс оказывает глубина промерзания земли. В случае если у вас оказаться проложить трубы ниже данной отметки, вода в них ни при каких обстоятельствах не замерзнет. Исходя из этого большая часть водопроводов стараются обустраивать на глубине 1,5-2 м от поверхности. Не желаете узнать, сколько стоит прокопать траншею под водопровод, тогда пристально прочтите статью ниже.

Параметры прокладки

В также время глубокая траншея поднимет цену изготовления системы водоснабжения. Помимо этого, и скорость работ в этом случае будет низкой.

Рекомендуем в этом случае обратиться к нормативному документу, определяющий не только глубину заложения водопровода, но и последовательность параметров:

  1. Уровень грунтовых вод.
  2. Кольцевую степень жесткости трубопровода.
  3. Глубину кессона, установленного над источником водоснабжения.
  4. Применение теплоизоляции, системы обогрева внешней ветки трубопровода.
  5. Размещение точки ввода от внешней ветви в жилое помещение.

Данные параметры воздействуют на глубину заложения трубы, увеличивая либо уменьшая ее.

Влияние факторов на глубину

Увеличивающие факторы
  1. Глубина кессона – трубопровод начинается от его дна. Наряду с этим на данный уровень выводится магистраль либо горловина шахты источника.
  2. Размещение точки ввода контура в дом – чем она будет ближе к фундаменту, тем глубже нужно прокладывать трубу в грунте.
  3. От коэффициента кольцевой жесткости трубопровода зависит прочность арматуры. Именно поэтому удается применять кое-какие изделия кроме того ниже уровня в 12-16 м. Но, все же большая часть трубопроводов инструкции не разрешает применять ниже 5-8 м.
  4. Расстояние от поверхности до глубины прокладки главной магистрали.
Уменьшающие факторы
  1. теплоизоляции систем и Использование подогрева нивелирует глубину промерзания грунта.
  2. Грунтовые воды близко подходят к поверхности, в этом случае приходиться применять лишь поверхностные траншеи.

Совет: если вы не станете использовать кессон, поднимите точку входа трубопровода в дом и прекрасно утеплите водопровод, добавив к системе подогрев. В этом случае имеете возможность кроме того немного поднять контур над нулевым уровнем земли. Не смотря на то, что лучше «утепленные» трубы прикопать на глубине от 50 см до 1 м.

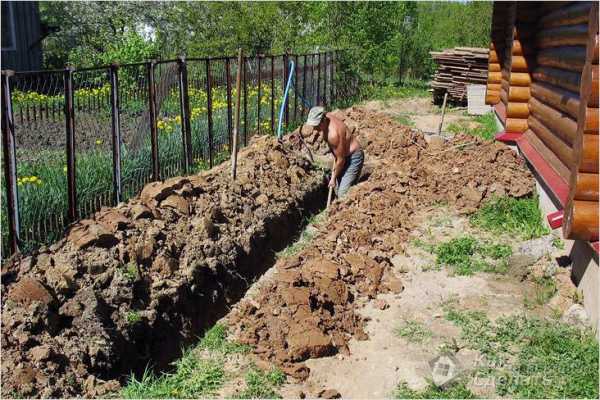

Земляные работы

Помните, что громадную роль играется глубина заложения трубы. Правильно техники безопасности «небольшие» и глубокие траншеи должны обустраиваться совсем по-различному.

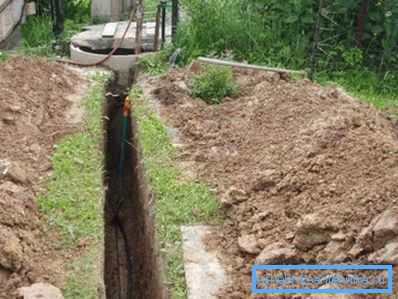

Предлагается следующая инструкция работ для мелкозаглубленной канавы:

  1. Выясните место, куда вы станете складывать грунт из канавы. Нужно размещать его от нее на удалении не меньше 2-3 м, в противном случае стены обрушатся.
  2. Выройте над магистральным трубопроводом либо на протяжении шахты колодца шурф размером 1 м х1 м либо поперечную траншею.
  3. Совершенно верно такой же шурф выройте рядом с фундаментом.
  4. Натяните между источником и фундаментом два шнура, обозначив самый границы траншеи и короткий путь.

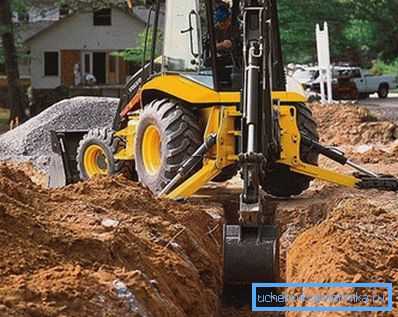

  5. Своими руками либо посредством техники выкопайте траншею на протяжении очерченной границы с отвесными стенками. Ширина должна быть не меньше 500 мм.

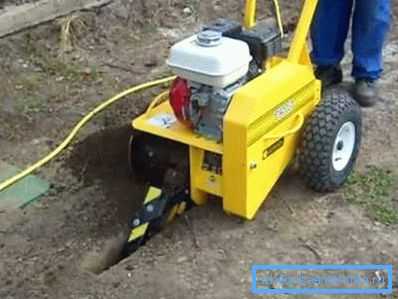

Совет: имеете возможность применять фрезу, тогда ширина траншеи будет равна 150-200 мм.

Копаем глубокую траншею, наряду с этим следим, дабы ее стены не обрушились.

Порядок действий следующий:

  1. Выбираем место под выкопанный грунт. От котлована он обязан размешаться на расстоянии 3-4 м.
  2. Вырываем шурфы у фундамента, колодца либо скважины.
  3. Раскапываем над магистралью котлован с наклонными стенками. Его ширина верхнего среза должна быть равна глубине прокладки трубы центрального водопровода.
  4. Обустраиваем шурф у фундамента, через который обязана будет проходить водопроводная труба.
  5. Разметьте границы посредством двух шнуров, натянутых между шурфами. Учитывайте наряду с этим, что у траншеи ширина будет в этом случае неоднородной, поскольку стены котлована направляться располагать под углом 45?. В этом случае у дна она будет 500-700 мм.
  6. Начинайте земляные работы по окончании завершения разметки. Наряду с этим рекомендуем заглубляться в грунт ступенчато.

Совет: в случае если у вас получается траншея высотой 2 м, ее стены возможно делать ровными и отвесными, лишь их направляться укрепить щитами, и поперечными распорками, устанавливая их по мере заглубления.

Не желаете мучиться с таким глубоким сооружением? Тогда лучше трубу утеплить и проложить ее под землей на уровне от 500 мм, чем тратить время, средства и силы, раскапывая траншею до 2-х метров. Помимо этого, не всегда удается отыскать место под выкопанный грунт.

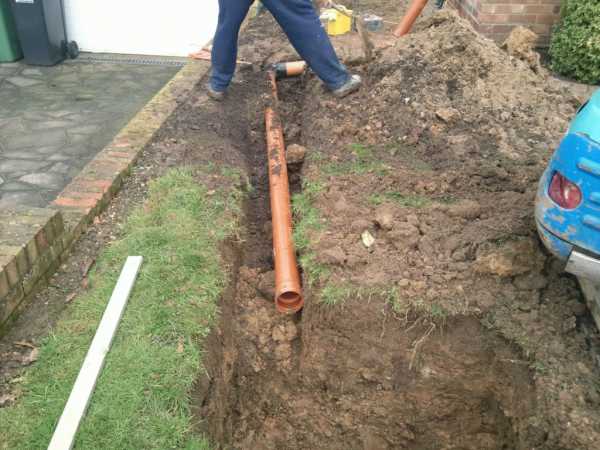

Укладка внешнего водопровода

Процесс предлагаем разбить на три стадии:

  1. Подготовка:

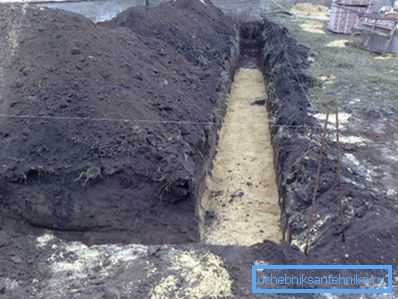

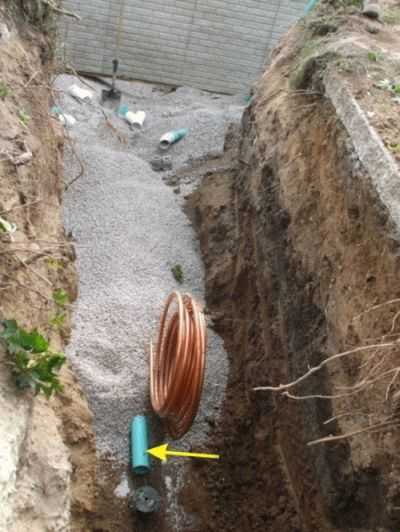

  • засыпьте дно траншеи песчаной подушкой высотой 200 мм, обильно намочите ее и утрамбуйте;
  • в фундаменте, если не сделали на протяжении его установки, прорежьте перфоратором нужное по диаметру отверстие;
  • в шахте скважины либо колодца сделайте особой коронкой отверстие диаметром для свободного соединения заборной участка водопровода и трубы помпы. В случае если подключаетесь к центральной магистрали, данный пункт есть неактуальным.
  1. Монтаж трубопровода:
  • отрежьте от бухты мерный кусок трубы и положите его на песчаную подушку. Дабы не совершить ошибку, рекомендуем занести бухту в дом и оттуда протянуть трубу к источнику воды;

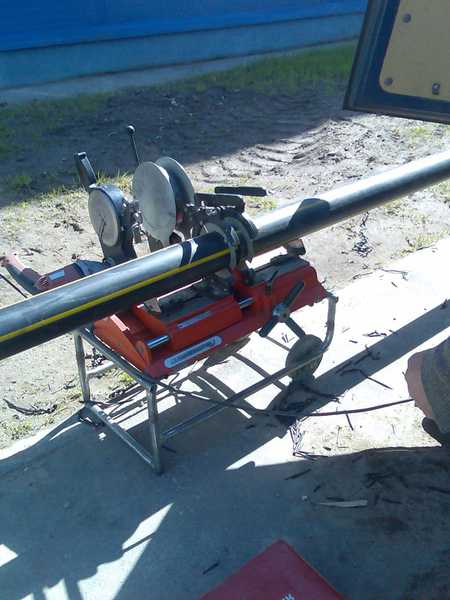

  • установите адаптер, к которому после этого припаяйте вольный торец трубопровода либо прикрепите его посредством муфты;
  • обрежьте нужную длину изделия, покинув над полом выпуск на 300 мм, и уберите бухту из дома.
  1. Заполните грунтом траншею слоями по 250 мм, каковые помните шепетильно утаптывать.

Совет: не торопитесь вывозить остатки земли, вам они пригодятся весной, в то время, когда ваша подсыпка «провалится».

Вывод

Прокладка внешнего водопровода в жилой дом не требует особенных знаний. Нужно лишь определиться с ее глубиной, дабы тогда выбрать нужную технику работ. Все возможно сделать самостоятельно либо с минимальным привлечением экспертов. Видео в данной статье разрешит возможность найти дополнительную данные по указанной выше теме.

uchebniksantehnika.ru

нормы и правила, технология строительства и прокладка водопровода в земле

Зимний водопровод для загородного дома – единственный способ обеспечить комфортное проживание круглый год. Для этого в любом случае необходима прокладка водопровода и канализации на улице – внешняя или дворовая. Не смотря на то, что водопровод нельзя назвать опасной или сложной инженерной системой, ее монтаж также требует знания определенных норм и правил. Только их соблюдение гарантирует долгую службу без порывов и замерзаний, а также чистоту питьевой воды и стабильность заявленного в проекте напора. Но все они не требуют специального оборудования или техники, и такой трубопровод на участке вполне возможно сделать своими руками.

Как сделать водопровод на даче: ширина траншеи и глубина укладки водопроводных труб

Первое о чем необходимо позаботиться перед тем, как сделать водопровод, — это получение всех разрешительных документов. Если речь идет о подключении к центральной системе водоснабжения, то это должен быть полноценный проект с указанием места врезки и рабочего напора системы. Многие обслуживающие такие системы организации настаивают на проведении врезки их штатными специалистами. Для автономного водопровода такого разрешения не требуется. Кроме этого необходимо проверить участок в местах копки траншей на наличие уже проложенных коммуникаций (кабели связи и электропитания, газо- и водопровод, канализация). Для этого план участка необходимо предоставить в соответствующие учреждения, где и отметят места прохождения инженерных систем и глубину залегания.

После этого можно приступать к копке траншеи. В местах пересечения трубопровода с другими коммуникациями земляные работы проводятся вручную, на других участках допускается использование спецтехники. Ширина траншеи при прокладке водопровода СНиП регламентируется только для труб большого диаметра или при глубине более 3 м. Такие случаи в частном строительстве не рассматриваются, поэтому при ручной копке ее делают обычно 0,5-0,8 метра, а при использовании спецтехники она будет равна длине режущей кромки ковша.

Глубина прокладки водопровода зависит от климатических условий. Труба должна находится не менее, чем на 415 мм ниже проникновения в грунт нулевой температуры. Для северных широт это будет от 2 и более метров, для средней полосы 1,5-2 метра, для южных районов – 1-1,5 мета, в этих случаях заглубляют трубопровод, чтобы избежать нагрева воды в жаркий период. Но, чтобы сократить объем земляных работ, глубина прокладки водопроводных труб может быть снижена при использовании подогреваемых труб (воздухом или нагревательными кабелями). Также незначительно снизить глубину, можно используя теплоизоляционные материалы.

Нормы прокладки водопровода при параллельной укладке или пересечении с другими коммуникациями также регламентируются СНиП. При параллельной укладке должно соблюдаться расстояние по горизонтали от водопроводной трубы до:

  • водопровода – 1, 5 м
  • канализации – 0,2 между наружными стенками;
  • газопровода – 1м;
  • силовых кабелей – 0, 5м;
  • тепловых сетей – 1, 5 м.

При этом возможна укладка канализации и водопровода в общий бетонный короб.

При пересечении с кабелями и трубопроводами различного назначения водопроводную трубу укладывают ниже не менее, чем на 0, 6 метров. В случае необходимости это расстояние может быть сокращено до 0, 25 м. При пересечении с канализацией – водопровод должен проходить выше не менее чем на 0, 4 метра.

Для многих актуален вопрос, как проложить водопровод в земле под дорогами или другими мощеными участками. Согласно СНиП такие пересечении рекомендуется делать под углом 90 градусов (это максимально уменьшит участок, подвергающийся большим нагрузкам). В частном строительстве обычно используют так называемые проколы – выбивание толстостенной стальной трубой круглого отверстия (диметр должен быть больше диаметра укладываемого трубопровода) без нарушения поверхностного покрытия. При этом расстояние от верхней точки водопроводной трубы или ее футляра до поверхности должно быть не менее 0,6 метра.

Прокладка водопровода из пропиленовых труб: пересечение с канализацией и укладка под дорогой

Сегодня, решая для себя, как провести водопровод на даче, многие домашние мастера отдают предпочтение полимерным трубам из полиэтилена и полипропилена. Они намного меньше весят и в работе не требуют сложных и громоздких инструментов. Смонтировать такой трубопровод небольшого частного дома в течение одного дня под силу даже одному человеку.

Строительство водопровода начинается с точки врезки и устройства смотрового колодца. Согласно действующим нормам колодец должен иметь мощеное или бетонное дно, зазор до центральной трубы должен быть не менее 15 см. Сразу после врезки ставят запорный вентиль и врезается кран для слива трубопровода в случае необходимости. При прокладке труб от колодца к дому или другим потребителям рекомендуется соблюдать уклон 0,003 или устанавливать сливные краны во всех наинизших точках системы для опорожнения трубопровода. Колодцы предусматриваются во всех местах включения в схему запорной арматуры в земле.

Поскольку полимеры подвержены механическим повреждениям, чтобы защитить трубу от возможных подвижек грунта или камней в зимний период, рекомендуется прокладка наружного водопровода из пластика на песчаную подушку (100-150 мм) с последующей засыпкой песком (слой 100-150мм).

toolbuild.ru

Прокладка траншеи наружного водопровода частного дома

class=”eliadunit”>



Вступление

Частные загородные дома, чаще не имеют подключения к центральному водоснабжению. Каждый собственник дома решает проблему водоснабжения индивидуально. Прокладка траншеи и трубы водоснабжения от источника до дома никто не делает открыто. Все наружные инженерные коммуникации на участке принято выполнять скрыто, то есть в траншеях.

Глубина, ширина, размеры траншеи наружного водопровода

Для водопровода, в отличие от электрокабеля, нет строгой регламентации формы траншеи. Можно делать прямые, трапециевидные и смешанные траншеи.

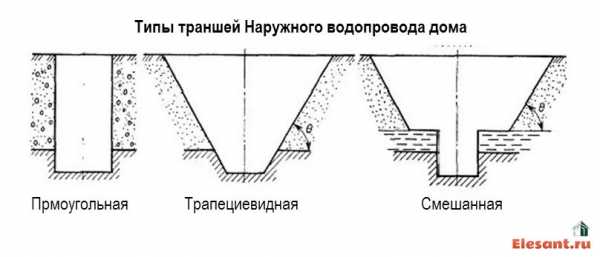

Однако, рекомендовано делать траншею имеющей в сечении перевернутую трапецию, если траншея глубокая и/или грунт на участке сыпучий. Такое сечение уменьшает возможность обвала стенок траншеи и частично снижает вертикальную нагрузку на трубу, после засыпания. Ширина такой траншеи делается не менее 50 см на дне и 80 см (у поверхности).

Если глубина траншеи небольшая (о глубине чуть ниже) или вы используете машинную копку, можно сделать траншею прямой. При большой глубине прямой траншеи стенки придется укреплять щитами, до засыпки.

Важно! При устройстве траншеи не забываем про уклон в 5˚ водопровода в сторону источника.

Прокладка траншеи — Глубина траншеи наружного водопровода

Глубина прокладки траншеи зависит от сезонности водопровода. Зимний водопровод, предполагает глубину траншеи ниже уровня промерзания грунта.

Летний водопровод, отключаемый и сливаемый на зимний период, не требует глубокой траншеи. Однако, неглубокое  закапывание трубы летнего водопровода, может физически разрушить некоторые типы труб из-за температурных колебаний в холодное время года.

Как определить глубину траншеи

Правильная глубина траншеи зависит от глубины промерзания грунта в вашем районе. Если вы участвовали в строительстве фундамента дома, то глубина промерзания грунта вам должна быть известна.

По справочникам, глубина промерзания в центральной России составляет 140-160 см. Минус 40% за счет снежного покрова. Плюс сама труба должна лежать ниже уровня промерзания на 50 см. Еще 20 см на песчаную подушку. Получаем глубину траншеи 150-170 см. Учитываем, что нижний уровень траншеи будет у кессона.

Важно заметить, что глубину траншеи можно уменьшить, если используется утепление водопровода и еще больше уменьшить, если используется система обогрева трубы греющим кабелем.

class=”eliadunit”>

Прокладка траншеи наружного водопровода и её обустройство

Траншея для водопровода это строительное сооружение и к обустройству траншеи нужно отнестись ответственно.

  • Дно траншеи очищается от мусора и кусков земли;
  • На  дне траншеи устраивается «подушка» из песка толщиной 15-20 см. Песок должен быть чистым и не содержать кирпичных, каменных и других твердых включений. Песок нужно утрамбовать, для лучшей трамбовки песок следует намочить;
  • В некоторых случаях, на дне траншеи под подушку делается подсыпка гравием или укладывается «тропинка» из целых кирпичей, шириной в один кирпич;
  • Если длина траншеи предполагает соединение трубы, в планируемом месте соединения нужно сделать удобный прямоугольный приямок глубиной 30 см.

Засыпка траншеи

После прокладки водопроводной трубы и её проверки, траншея засыпается. Засыпка траншеи производится слоями.

Первый слой над трубой делается из песка или просеянного (не глиняного) грунта толщиной 30 см. По правилам, песок засыпается слоями по 10 см с ручной трамбовкой каждого слоя (достаточно постукивания лопатой). Механическая трамбовка над трубой запрещена.

На слой песка укладывается сигнальная лента. Она в будущем остановит копателей и просигнализирует, что дальше идет инженерная коммуникация.

Обратная засыпка грунта проводится после его очистки от мусора. Засыпка водопроводной траншеи строительным мусором запрещена.

Если труба прокладывается зимой, то первая засыпка трубы делается сразу, а обратная засыпка делается после оттаивания грунта.

Примечание: Слово запрещено, странно звучит в советах собственнику дома по оборудованию своих коммуникаций. Вряд ли рачительный собственник будет закидывать водопроводную трубу битым кирпичом.

Итог

Прокладка траншеи наружного водопровода частного дома и её засыпка завершена. Можно переходит к другим работам по устройству водоснабжения частного дома.

Нормативные документы

  • СНиП 2.04.02-84. Водоснабжение. Наружные сети
  • СП 40-102-2000. Полимерный водопровод

©Elesant.ru

Статьи по теме





class=”eliadunit”>

elesant.ru

Nothing found for %d0%bd%d0%b0 %d0%ba%d0%b0%d0%ba%d0%be%d0%b9 %d0%b3%d0%bb%d1%83%d0%b1%d0%b8%d0%bd%d0%b5 %d0%bf%d1%80%d0%be%d0%ba%d0%bb%d0%b0%d0%b4%d1%8B%d0%b2%d0%b0%d1%82%d1%8C %d0%b2%d0%be%d0%b4%d0%be%d0%bf%d1%80

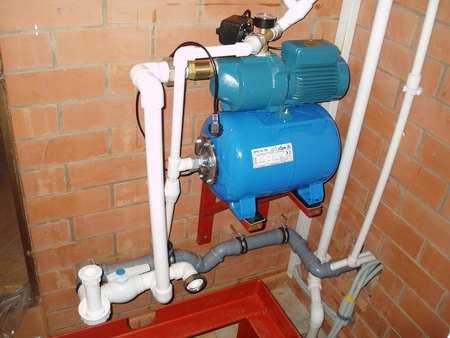

Автономное водоснабжение и система водоснабжения в доме

Построив дом на загородном участке при наличии скважины следующим этапом будет обеспечение холодного и горячего водоснабжения. Ведь, как известно, вода – это жизнь, а привозная вода – это расходы. Поэтому каждый любитель загородной жизни обязательно делает водоснабжение на участке для максимального количества точек водоразбора. По возможности, на начальном этапе строки следует заложить закладные трубы, чтобы затем процесс прокладки воды не стал головной болью для большинства строителей. Автономное водоснабжение – это возможность осуществлять индивидуальный забор воды хорошего качества, вне зависимости от состояния системы общего водоснабжения. В данной статье речь пойдет об установке, которая обеспечит подачу воды в дом при ее отсутствии в общей поселковой магистрали, а так же подготовит ее для дальнейшей эксплуатации.

Входящая система водоснабжения в доме чащ всего бывает только холодного типа. Такие дома имеют бойлеры и для обеспечения нагрева воды и перекачки ее по контурам отопления. Это решение выгодно и довольно популярно у большинства инженерных компаний. Поэтому обеспечение хорошего давления на верхнем этаже дома и постоянного присутствия воды в трубах даст установка системы водоснабжения в доме с накопительной емкостью.

Рассмотрим основные случаи установки системы автономного водоснабжения и ее преимущества:

1. Постоянное требуемое давление воды на всех этажах дома.

Часто можно увидеть планировку дома, когда ванна есть на первом и на втором этаже. При этом на первом этаже расположены кухня, туалет, стиральная машина и возможно садовый водопровод, выходящий на улицу. При этом если принимать душ на втором этаже, то все будет нормально пока на первом этаже не начнет работать какая-либо из точек водоразбора. Наблюдаем следующую картину: возрастает расход воды, а значит понижается давление в системе. Скважинный насос имеет большие потери по давлению при подъеме воды, поэтому важно понимать: избыточный водоразбор заставляет работать насос на максимальных значениях, повышая его износ и уменьшая строк службы. Но иногда его показателей не хватает. В этом случае в доме устанавливают насос повышения давления, что возможно является правильным решением.

2. Временный запас воды при ее отсутствии в основной магистрали.

Частый случай, когда коттедж подключен к общей поселковой магистрали. В летний период при большом водоразборе проживающих соседей, у вас будут не только низкие показатели напора в магистрали, но и возможны отключения воды. Установка автономного водоснабжения имеет в своей конструкции накопительную пластиковую емкость от 500 и более литров. Такой объем воды позволит вам быть независимыми от общей системы и пользоваться своей водой по необходимости. При этом напорные характеристики подающего насоса будут индивидуальны для вашего дома и его жителей. Это может сыграть важную роль в самых непредвиденных ситуациях и очень поможет при поломке скважинного насоса.

3. “У нас пахнет вода, нужно удаление запаха сероводорода…”.

Наличие железа в воде распространено практически во всем центральном регионе. Большинство подмосковных жителей частных территорий знают, как неприятно пахнет вода из скважины. Однако, запах сероводорода не постоянен, и улетучивается при наполнении воды в резервуар под хорошим напором. Это повышает качество воды перед дальнейшей водоподготовкой. Ведь если вам необходимо полностью удалить железо из воды и подготовить ее к состоянию питьевой с помощью обеззараживания ультрафиолетовой лампой, то вам потребуется дополнительное оборудование по водоочистке баллонного типа. Однако, наличие установки автономной системы водоснабжения позволит подготовить и отфильтровать воду через фильтр грубой очистки при доливе в емкость. Такая процедура значительно увеличит срок работы загрузки в баллонах системы водоподготовки, что несомненно скажется на состоянии питьевой воды.

Так же к небольшому преимуществу можно отнести незначительны прогрев воды. Ведь открывая кран, не для каждой кожи будет полезна ледяная вода. Поэтому собранная в емкости вода будет всегда выше по температуре чем вода из скважины.

Уровень воды в емкости системы автономного водоснабжения регулируется автоматически за счет системы поплавков и электрического клапана. В этом случае механический поплавок будет резервным, а электромагнитный клапан основным перекрывающим элементом. Насос оснащен системой автоматики, которая не только отключает его по нужной верхней отметки давления, но и защитит двигатель насоса от перегрева при работе по «сухому ходу». Мембранный накопительный бак будет резервным источником для небольшого количества воды. Поэтому, при малых разборах воды насос не будет включаться а давление будет на нужных показателях. Таким способом снижается износ насосного двигателя и увеличивается срок его эксплуатации.

Полезные материалы

Компания ДИЗАЙН ПРЕСТИЖ оказывает любые виды по отоплению и водоснабжению частных домов. Проводим автономное водоснабжение от колодца и скважины, установим горячее водоснабжение с бойлером.

При необходимости проведем работы в кредит. Наш сервисный центр работает круглосуточно звоните: +7(495)744-67-74

xn—-7sbbecboffajz7bnbeefbcdb3el.xn--p1ai

Инструкция по прокладке водопроводных труб в траншею в земле для частного дома

Частный дом – это оазис комфорта и уюта. Но даже в благостной тиши садового участка необходимо оставить место удобствам цивилизации. Водопровод – это то, без чего вряд ли можно представить жизнь современного человека. Установку его можно доверить профессионалам, однако практически любой хозяин дома сможет справиться с этой работой самостоятельно.

Начало работы

Любая работа по прокладке труб начинается с предварительного составления схемы. Важно указать в ней следующие пункты:

  • Основные характеристики имеющейся почвы: рыхлость, мягкость и так далее;
  • Общая площадь территории участка;
  • Источник водозабора;
  • Насосная система;
  • Гидроаккумулятор.

Что требуется приобрести?

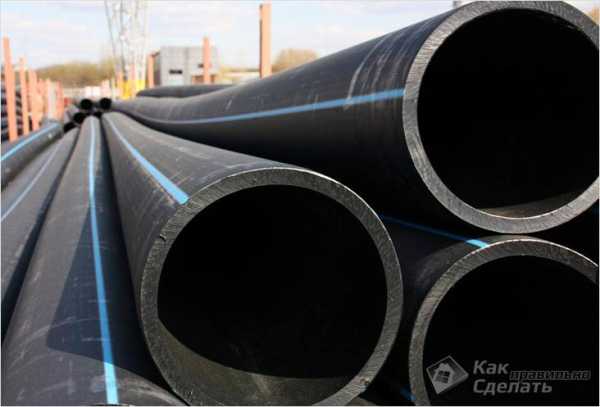

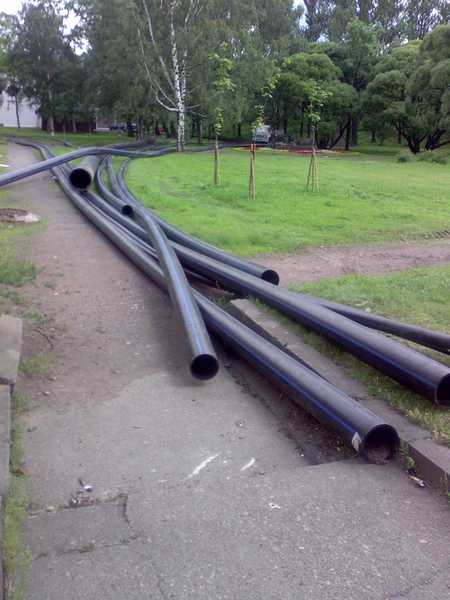

Первое и самое важное, что вам необходимо купить в магазине, – это водопроводные трубы. Лучше, если они будут изготовлены их полиэтилена низкого давления. Нужно также обратить внимание, чтобы изделия подходили для организации водопровода для транспортировки питьевой воды.

Почему именно полиэтилен? Изделия из него отличаются массой преимуществ: стойкость к коррозии, высокому давлению, низким температурам, прочность, пластичность, простота установки, низкая цена фитингов. Не стоит покупать чересчур дешевую продукцию, так как она может доставить немало проблем при эксплуатации, что приведет к дополнительным растратам. Впрочем, можно приобретать изделия и из других материалов. Все зависит от требований и предпочтений владельца дома.

Как определить глубину прокладки?

Глубина, на которую необходимо закладывать водопровод, определяется СНИП (документ, служащий для определения оптимальных технических аспектов при установке различных коммуникаций). Нормативы СНИП указывают, что прокладывать трубы следует на глубину не менее 1,6 метра. Данный пункт напрямую зависит от глубины промерзания грунта.

Средняя глубина промерзания почвы составляет 1,4 метра. Понятно, откуда взялась цифра 1,6 метра, ведь если заложить водопровод выше этого уровня, он замерзнет, и дальнейшая эксплуатация его будет невозможна. Но глубина промерзания почвы все-таки различается, ведь есть области с разным температурным климатом.

Если вы не желаете пользоваться усредненными показателями, рекомендуем вам обратиться в ближайшую строительную организацию за консультацией, касающейся конкретных показателей промерзания грунта в данной области.

Но в любом случае вы ничего не потеряете, если заложите водопровод по стандарту. Вне зависимости от местности (если конечно ваша дача не расположена в глухой Сибири) на глубине 1,6 метра положительная температура сохраняется даже в суровую зимнюю пору. А это значит, что водопровод будет радовать вас своей бесперебойной работой.

Что нужно помнить при прокладке водопроводных труб в землю?

Часто владельцы дач или частных домов сталкиваются с проблемой невозможности закладки трубопровода на нужный уровень ввиду структуры почвы. Трудность эта решается относительно просто. Траншея прорывается как можно глубже, на тот уровень, на который того позволяет грунт. Затем прокладываются водопроводные трубы. Однако предварительно следует организовать теплоизоляцию. Требуется вмонтировать на всем протяжении водопроводной системы греющий кабель, который сделает возможным ее бесперебойную эксплуатацию зимой.

Конечно, лучше все-таки прокладывать трубы в траншею, вырытую на нужном уровне. Греющий кабель, его монтаж – все это дорого, накладно в плане времени, может доставить некоторые неудобство. Однако если траншея с нужными параметрами не получается, то мера с кабелем обязательна при укладке автономного водопровода.

После выполнения укладки водопроводной системы на даче или на участке, прилегающем к частному дому, прежде чем засыпать водопровод землей, требуется проверить, все ли сделано правильно. Для этого проводится пробный запуск воды. Просто включите воду и подождите, пока она не пройдет по всему водопроводу. При этом внимательно пронаблюдайте весь путь жидкости. Для вас важно проследить, нет ли в водопроводных трубах протечек, герметичны ли узлы.

Небольшое дополнение: Даже если ваш частный дом или дача находятся на юге, все равно не следует значительно нарушать норму глубины прокладки системы в землю, равную 1,6 метрам. В ином случае, если водопровод был проложен слишком близко к поверхности, он может деформироваться из-за разного рода механических воздействий. Если же его укладка выполнена слишком далеко от поверхности, водопровод может лопнуть, не выдержав высокого давления.

При подготовке и выполнении работы рекомендуем вам пользоваться нормативами, ведь водопровод вы устанавливаете на десятилетия, поэтому так важно приложить здесь максимум знаний, умений и труда.

trubygid.ru

Прокладка водопровода в земле – прокладываем систему водоснабжения

Обустройство частного участка для постоянного или сезонного проживания включает в себя в том числе и оборудование системы водоснабжения дома. Наиболее удачным решением этого вопроса является прокладка водопровода в земле.

Подобная система водоснабжения, спроектированная и реализованная с учетом всех требований к используемому строительному материалу, обладает рядом достоинств, которыми не может похвастать система, смонтированная любым другим способом.

  1. Проложенный в земле водопровод служит не только в теплое время, но и в зимний период, позволяя доставлять воду в дом из скважины или колодца.
  2. Он защищен от любых механических или внешних воздействий.
  3. Даже будучи расположенным на приличной глубине, водопровод легко поддается ремонту или замене части труб, пришедших в негодность.

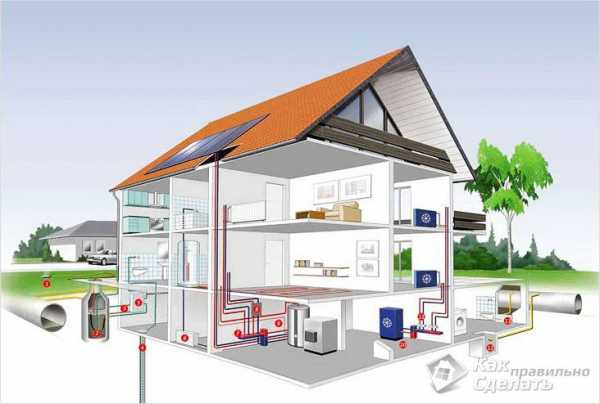

Проектирование системы водоснабжения

Проектирование водоснабжения

Проектирование системы водоснабжения включает в себя нижеперечисленные пункты:

  1. Анализ местности, в частности, грунта и рельефа, для оптимальной прокладки системы водоснабжения в земле.
  2. Выбор труб из определенного материала, подходящего для монтажа системы водопровода, а также необходимых дополнительных аксессуаров.
  3. Расчет длины труб для реализации водопровода.
  4. Выкапывание траншей и их обустройство.
  5. Монтаж водопровода и его тестирование с последующим окончательным оборудованием.

Существующий рельеф местности, а также климатические условия, значительно влияют на создание и расположение системы водоснабжения на частном участке. В частности, большое значение имеет глубина промерзания и вариант системы водоснабжения, которую планируется расположить на участке. Так, если нужно снабжение дома водой и в зимнее время, прокладка водопровода в земле должна осуществляться ниже уровня промерзания. При неровном рельефе местности необходимо учесть угол наклона всей системы водопровода и предусмотреть необходимое давление в трубах для нормальной подачи воды в дом и ее выведении за пределы здания. На участке с ровной местностью профессионалы советуют искусственно создать уклон в 1-2 см для лучшего продвижения воды в трубах. При неровном рельефе это значение должно быть увеличено или уменьшено в нужную сторону. Большое значение следует уделить расположению других систем на участке, чтобы водопровод не пересекся ни с одной из них.

Полипропиленовые водопроводные трубы

В последнее время среди владельцев загородных участков все большую популярность зарабатывают полимерные трубы из пропилена. Они имеют массу преимуществ по сравнению с бетонными трубами или чугунными трубами для прокладки водопровода. Они:

  1. Легки и просты в укладке.
  2. Имеют высокую прочность, не ржавеют, не портятся со временем и не подвержены отложениям с внутренней стороны трубы, что ухудшает проходимость по трубе.
  3. Меньше подвержены разрушительным воздействиям со стороны почвы и воды. Благодаря обустраиваемой подушке из песка и гравия способны выдержать любые температуры.
  4. Совершенно безопасны для подачи воды, в том числе и для питья.

Прокладываем водопровод

Врезка в центральный водопровод

Монтаж системы водоснабжения производится следующим образом:

  • Уточняют расположение водопровода в соответствии с глубиной промерзания грунта в данной местности.
  • Приобретают полипропиленовые трубы с необходимыми аксессуарами: соединительными фитингами, тройниками и другими деталями. Вместе с этим закупают материал для гидроизоляции и утепления. В случаях, когда планируется обязательная эксплуатация водопровода в зимний период, рекомендуется проложить вдоль труб обогревающий кабель.
  • Готовят песок и щебень для оборудования траншеи; необходимый инструмент: лопату, шнур для выравнивания траншеи, рулетку, уровень.
  • Обустраивают смотровой колодец при входе трубы в дом и выходе из него. Монтируют запорный клапан.

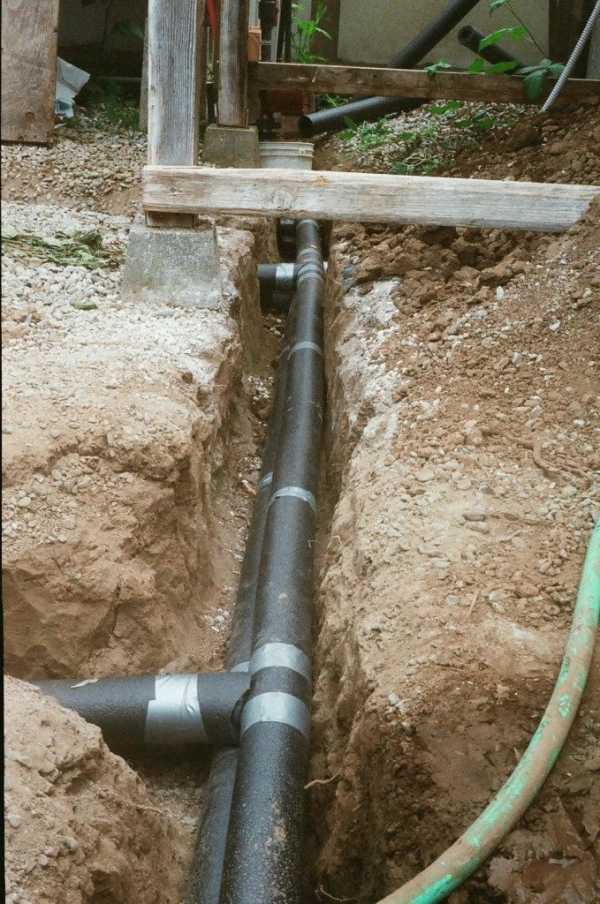

Траншея под водопровод

  • Копают траншеи. Проверяют необходимый угол уклона в соответствии с рельефом на участке. Глубина начинается от 1,2 -1,4 м, ширина не превышает 60 см.

На дно траншеи укладывается песчано-гравийная смесь. В летний период ее необходимо утрамбовать и пролить во избежание последующей усадки водопровода.

На нее стелется гидроизоляция и утеплитель, опускаются смонтированные части водопровода. Если крепления труб между собой подразумевают специальную пайку, необходимо провести ее еще до укладки труб в траншею.

Утепление трубы

Полностью смонтированный водопровод перед окончательной засыпкой тестируется в течение суток. Если проблем с движением воды по трубам нет, то смонтированный водопровод закрывают утеплителем и гидроизоляцией, засыпают остатком песчано-гравийной смеси и грунтом. Если существуют проблемные места в готовой системе водоснабжения, то над ними устраивают небольшие люки, дающие доступ для замены деталей или устранения неисправностей.

Проведенный таким образом водопровод при соблюдении всех требуемых технических норм прослужит на участке длительное время, не ржавея и не портясь.

Советуем изучить:

kakpravilnosdelat.ru

проектирование, материалы, нормы и правила, инструкция по прокладке и утеплению

Труба для водопровода в земле необходимый атрибут частного жилья. Собственный дом хорош всем, но требует к себе особенного отношения, в том числе и в тех сферах, которые прямо пересекаются с человеческими потребностями в воде. Существует достаточно широкий спектр различных систем, обеспечивающих владельцам частного жилья комфортное и безопасное пользование водными коммуникациями.

От чего зависит качественная и эффективная работа водопровода? От того как его проложили, все ли было выполнено в соответствии с нормами и требованиями? Был ли учтен климат при прокладке труб?

Прокладка водопровода под землёй

Первый ход

С чего начинается водопровод? Водопровод начинается с бумаги, а именно со схемы будущей системы. Качественный проект водопровода это основа для всей будущей системы и залог рационального функционирования. Никто не ждет что вы сотворите архитектурный шедевр, воплотив на листе А4 всю суть водопроводных систем, вкупе с грамотным изображением и интересными подробностями. Нет, в первую очередь суть составления схемы состоит в том, чтобы лично вы разобрались со своими предпочтениями и, воплотив желаемое на бумаге, смогли узреть допущенные ошибки или недочеты, и исправить их еще на стадии разработки.

Ваш проект должен помимо всего прочего отображать такие данные:

  • почвенные особенности. В какую почву вы будете укладывать трубы? Рыхлую, каменистую или песчаную?
  • Единую площадь участка, по которому пойдет труба. Здесь вы сможете более наглядно рассмотреть, сколько вам понадобится развилок и входов.

И не забывайте о том, что трубы следует прокладывать по уже выровненному участку, это немаловажный аспект пренебрежение которым может принести негативные последствия в будущем.

Глубина прокладки и материал

Труба для водопровода в земле достаточно капризная система, в которой взаимосвязаны мельчайшие особенности и свойства. В системе водопровода имеет значение любой, даже самый незначительный элемент. Оттого, чтобы ответить на вопрос на какую глубину следует погружать трубы, следует определиться с материалом. Каждый, кто решает выполнить эту работу самостоятельно, задается этим, вне всяких сомнений, важным вопросом.

Решение следует принимать на основе анализа индивидуальных технических характеристик труб и материала пошедшего на их изготовку. Эти элементы уникальны для каждого изделия, потому следует подойти к вопросу внимательно, чтобы не имеет негатива в последующей эксплуатации.

Время показало, что самым грамотным решением является выбор трубы «ПНД PN10». Данное изделие имеет в качестве основы материал, почти полностью состоящий из полиэтилена. Такой вариант отлично подходит для земляной разводки питьевой воды.

Что можно сказать об этом изделии?

  1. Данный тип абсолютно не подвержен коррозийному воздействию, что выгодно отличает его от металлических продуктов.
  2. Способен удерживать давление до 10 атм., уникально прочное изделие способное гнуться без особых манипуляций.
  3. Так же прошедшее время показало, что эти трубы с легкостью выдерживают зимний период.

Монтаж труб в траншее

Особенности прокладки труб в земле

Какую трубу использовать для наружного водопровода? Надежную, качественную, стойкую к промерзанию и резких перепадам давления, это, пожалуй, основные критерии выбора. Стоит отметить, что уже упомянутый вид труб не требует долгого и нудного монтажа, а фитинг, подходящий к этому изделию имеет лояльную стоимость.

Для того чтобы вы могли определиться с тем какой водопровод и из каких материалов вам необходим, есть несколько полезных документов, применяемых повсеместно. Разумеется, вы не обязаны досконально следовать всем приведенным примерам и нормам, но зачем начинать проект с нуля, если есть базовая основа? Совместите наработанный годами опыт с собственными желаниями и возможности, на выходе вы получите идеальный именно для вас вариант.

Нормы и правила земельного водопровода

Глубину, на которую следует поместить трубы, вам подскажет СНиП. Этот документ разграничивает все нюансы технических характеристик имеющихся труб различных материалом, и выдает такую информацию как глубина траншеи водопроводящих коммуникаций. В этом документе вы ознакомитесь с массой важной, специализированной информации, не вся она будет вам полезна, но ответит на многие вопросы, причем даже на те, которые у вас еще не успели возникнуть.

Следует отметить, что НПА прямо определяют минимальную глубину прокладки труб – это 1,5м. И на самом деле, под этим указанием есть достойные мотивы: самая распространенная глубина промерзания почвы 1,4м. В случае, когда глубины прокладки не хватает, на выходе вы сталкиваетесь с серьезными деформациями водопровода, и не возможностью его использования.

Вывод труб

Промерзание почвы на вашем участке зависит от вашего региона, прежде чем начинать работы и создавать проект проконсультируйтесь у специалиста, это даст вам большой массив информации. Знание о глубине промерзания почвы даст вам определенные преимущества и подготовит ко всем возможным зимним сюрпризам.

Если вы полагаете консультацию со специалистами по тем или иным причинам невозможной, простой углубите траншею – если вы закладываете трубы ниже 1,6м, это автоматически спасает вас от зимних температур.

Распространенные ошибки и нюансы прокладки труб по земле

Трубы для водопровода под землей тесно связаны с почвой, в которую и совершается прокладка. Именно строение и состав почвы сулит наибольшую головную боль при выполнении работ. Зачастую структура почвы не позволяет проложить трубы на ту глубину, которая желательна для данного региона, слишком плотная, каменистая земля просто не дает создать траншею нужного уровня погружения. Что сулит неслабые проблемы к моменту наступления холодного периода.

Не имея возможности подготовить необходимую по глубине траншею, вспоминаем способы утепления водопровода под землей. Поскольку самым грамотным вариантом будет создать максимально возможную канаву и укладывать трубы с утеплением.

На самом деле, теплоизоляция — важная часть трубопровода при любых обстоятельствах, она не будет лишней, даже в случае если почва позволяет углублять траншею до максимума. Что будет оптимальным в этой ситуации? Монтаж обогревающего кабеля, на протяжении всей траншеи.

Оговоримся сразу, это не бюджетный вариант, который потребует серьезных вложений, как денежных, так и физических, однако это наиболее надежный способ в заданном варианте. Если вы решите выполнить работы своими руками, то это поможет вам немного сэкономить и приобрести интересный и полезный опыт.

Соблюдайте золотую середину, это особенно касается регионов с теплой зимой. Труба расположенная близко к поверхности рано или поздно будет механически деформирована. Но и чрезмерно глубоко погружать изделие тоже нельзя – высокое давление даст трещины и последующий аварийный выход из эксплуатации.

Утепление

Для чего же нужно утеплять трубы? Все просто, вода имеет свойство превращаться в лед, и в зимний период очень важно не дать ей это сделать. Лучший способ предотвратить беду, это загодя позаботится о слабых и уязвимых местах конструкции. Где же они располагаются? в самом доме это помещения, не включенные в систему отопления, и, разумеется, уличная часть водопровода.

Как выбрать материал? Есть определенные критерии, по которым и происходит выбор:

  • процесс монтирования должен быть максимально облегчен, так как в частных домах вся работа ложится на плечи граждан, не имеющих специализированных навыков.
  • долгий срок эксплуатации, чем шире срок годности материала, тем выше шансы отсутствия возникновения необходимости дополнительного вмешательства.
  • пожарная безопасность материала, наличие возможности самозатухания.
  • герметичность
  • грамотное соответствие стоимости и качества, это можно назвать решающим свойством.

Прокладка трубы водопровода

Выбранный вами вариант должен обладать такими характеристиками:

  1. высокая степень поглощения влаги;
  2. малая теплопроводимость;
  3. сопротивляемость к воздействию внешней среды;
  4. стойкость к перепадам температур.

Это основные характеристики для выбора идеально подходящего утеплителя. Какие виды утеплителя мы можем рассмотреть? Все довольно просто, и на самом деле вариантов не так много, чтобы можно было запутаться.

Тепловолокно применяется для труб из металлопластика, оно широко используется и легкодоступно. Низкая плотность это основной плюс этого материала. К минусам можно отнести нужду в дополнительной изоляции самого тепловолокна, что повышает стоимость конструкции. Так же к минусом отходит и долговременность работ.

Утеплители базальтовые, имеют целый ряд плюсов, в которые входит и облегченный монтаж, и отличные целевые качества. Единственный минус – не бюджетная цена.

Пенополистирол обладает и облегченным уровнем монтирования и лояльностью в отношении цены, отчего является весьма востребованным на рынке. Отличные технические возможности только добавляют ему внимания. Особенность этого материала в возможности повторного использования, и в многофункциональности – утепление им можно производить и внутри постройки и снаружи.

Инструкция для монтажа пенополистиролового утеплителя: разделите скорлупу на две части, и одну из них наденьте непосредственно на трубу. Здесь необходимо некоторое смещение, для получения эффекта нахлеста. Все стыки должны быть тщательно обработаны скотчем, в несколько слоев. Скорлупа фасонного типа поможет во время обработки углов и поворотной системы. Как видите, процесс монтажа этого утеплителя действительно прост, и реален для не специалиста.

При необходимости демонтирования конструкции воспроизведите все указанные работы в обратном порядке.

Технология прокладки труб, выполненная грамотно и в соответствии с нормами и правилами, дает почти стопроцентную гарантию качества. Однако, закончив работу, не спешите закрывать траншею, воспроизведение пробного запуска поможет вам выявить возможные недочеты и протечки. Тщательно проверив свою работу, осмотрев узловые стыки, вы можете считать процесс завершенным.

aqua-sovet.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
