Глубинный металлодетектор своими руками: схема, инструкция и отзывы

Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.

Инструкция по сборке простой модели

Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки блока управления потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.

Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

Модель серии "Пират"

Сделать металлодетектор "Пират" своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится паяльная лампа. Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После установки конденсаторов можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать литиевые батарейки. Максимальная ширина пластины для такой модификации равняется 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.

Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.

Использование хроматических резисторов

Как сделать металлодетектор своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.

Использование высокочастотного трансивера

На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.

Применение контакторов

Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.

Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.

fb.ru

Схема хорошего металлоискателя своими руками

Схема металлоискателя

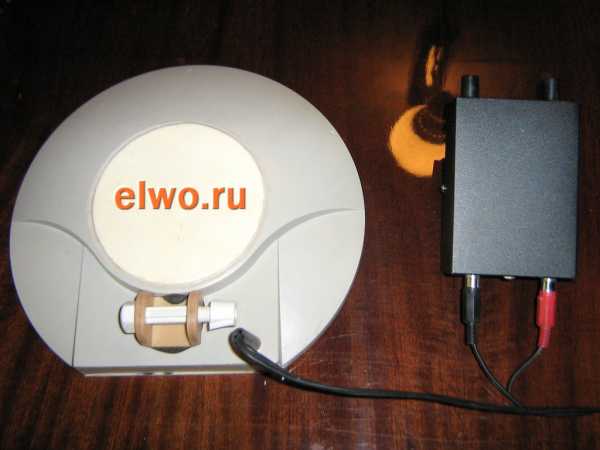

Сегодня вашему вниманию хочу представить  схему металлоискателя,и все что касается  него, того что вы видите на фотографии.Ведь  так трудно иногда найти ответ по вопросу в  поисковике-Схема хорошего  металлоискателя

Иначе сказать металлоискатель имеет  название Tesoro Eldorado

Металлоискатель может работать в режиме как поиск всех металлов так и в дискриминации фона.





Технические характеристики металлоискателя.

-Принцип действия индукционно балансный
-Рабочая частота, кГц 8-10кгц
-Режим работы динамический
-Режим точного обнаружения (Pin-Point) есть в статике
-Питание, В 12
-Регулятор уровня чувствительности есть
-Регулятор порогового тона есть
-Отстройка от грунта есть(ручная)

Глубина обнаружения по воздуху с датчиком DD-250мм В грунте прибор видит цели почти также как и на воздухе.
-монеты 25мм - около 30см
-кольцо золотое - 25см
-каска 100-120см
-максимальная глубина 150см
-Ток потребления:
-Без звука примерно 30 ма

И самое главное и интригующее это схема самого девайса

Картинка легко увеличивается при нажатии на нее

Для сборки металлоискателя нужны детали:

Что бы вам не приходилось долго проводить настройку устройства, делайте сборку и пайку аккуратно, плата не должна содержать всяких хомутов.

Для лужения плат лучше всего использовать канифоль в спирте,после лужения дорожек не забудте протереть спиртом дорожки















Плата со стороны деталей

Сборку начинаем с впайки перемычек,потом резисторы,далее панельки под микросхемы и все остальное. Ещё одна небольшая рекомендация, теперь уже касательно изготовления платы прибора. Очень желательно иметь тестер который может мерить ёмкость конденсаторов. Дело в том что в приборе два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, а для этого желательно подобрать те детали которые повторяются на каждом каскаде усиления так чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале - такие же показания на этом же каскаде и в другом канале)

Изготовление катушки для металлоискателя

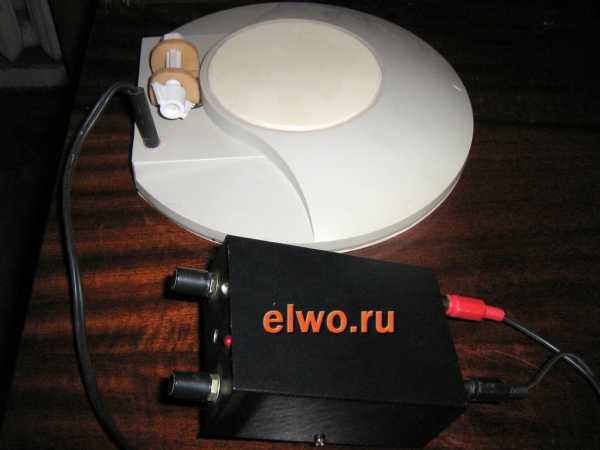

Сегодня хотел бы рассказать о изготовлении  датчика в готовом корпусе,поэтому фото  больше чем слов.

Берем корпус крепим в нужном месте  герм.проввод и устанавливаем кабель,кабель прозваниваем и концы маркируем.

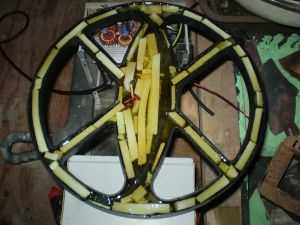

Далее мотаем катушки. Датчик DD-  изготавливается по тому же принципу что и  для всех балансников,поэтому остановлюсь  только на требуемых параметрах.
ТХ – передающая катушка 100 витков 0,27  RX – приёмная катушка106 витков 0,27  эмалированый намоточный провод.



Катушки после намотки плотно уматываются нитками,пропитывается лаком.

После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой , между концом и началом фольги должен быть непокрытый ей зазор 1см , во избежание короткозамкнутого витка.











Катушку и возможно экранировать графитом,для этого 1:1 мешаем графит с нитро лаком и покрываем равномерным слоем по верх луженного медного 0,4 провода намотанного на катушке(без зазоров),провод подключаем к экрану кабеля.

Влаживаем в корпус,подключаем и примерно сводим катушки в баланс,на феррит должен быть двойной гудок,на монету одинарный,если наоборот то меняем местами выводы приемной обмотки. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов!!! Катушки настраиваются приставкой для измерения резонанса.Подключаем приставку к плате эльдорадо параллельно передающей катушке и замеряем частоту,далее с катушкой RX и подбираемым конденсатором добиваемся частоты на 600гц выше чем вышло в TX.

После подбора резонанса собираем катушку воедино и проверяем видит ли прибор всю шкалу ВДИ от алюминиевой фольги до меди,если прибор видит не всю шкалу то подбираем емкость резонансного конденсатора в цепи RX с шагом по 0,5-1нф в ту или иную сторону,д того момента когда прибор будет видеть на минимуме дискрима фольгу и медь,а при накручивании дискриминации будет вырезаться вся шкала по очереди.

Окончательно сводим катушки в ноль,фиксируя все термоклеем.Далее для облегчения катушки проклеивываем пустоты кусочками пенопласта,пенопласт садится на термоклей,иначе после заливки катушки он всплывет.

Заливаем первый слой эпоксидки,не доливая до верху 2-3мм

Заливаем второй слой смолы с колером.В качестве колера хорошо подходит анилиновый краситель для покраски ткани,порошок бывает разных цветов и стоит копейки.Краситель нужно сначала размешать с отвердителем,затем отвердитель добавить в смолу,сразу в смоле краситель не растворится.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы.

Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание.
При положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы

,при накручивании дискрима должны вырезаться

все металлы по порядку до меди вырезаться не должна,если прибор так работает, значит он настроен верно.Шкалу дискрима нужно подобрать таким образом чтобы она полностью влезла в полный поворот ручки дискриминации,делается это подбором с10.При уменьшении емкости шкала растягивается и наоборот.

В заключении хочу сказать о кабеле,он в 4 жилы в общем экране,два провода на передающую катушку и два на приемную,экран на корпус.

Так же на нашем сайте есть еще схемы металлоискателей





radiostroi.ru

СХЕМА МЕТАЛЛОИСКАТЕЛЯ

   Недавно опубликованная схема металлоискателя, вызвала большой интерес среди радиолюбителей. И это не удивительно, ведь по техническим характеристикам тот металлоискатель не уступал многим промышленным аппаратам среднего ценового уровня, а по своей простоте сборки и настройки превосходил их.


   За несколько месяцев схема металлоискателя была многократно повторена многими радиолюбителями, даже не очень опытными, и практически всегда на форуме оставляли самые положительные отзывы о нём. В отдельных случаях, конечно возникали проблемы с настройкой, что вызывало немало вопросов и долгих обсуждений на конференции, поэтому было решено систематизировать всю информацию по данному металлоискателю и вместе с обновлённой схемой разместить здесь.


   Принципиальная схема металлоискателя находится в архиве в виде файла sPlan. Как видно из схемы, некоторым изменениям подвергся входной каскад на LM358, появилась возможность кнопкой поменять фазу сигнала, добавлен светодиодный индикатор отклика от цели в земле, который позволяет визуально определить железо - цветмет и добавлен один транзистор в УНЧ. Теперь туда смело можно ставить обычный малогабаритный 8-ми Омный динамик. Именно его рекомендуется использовать для звукоизлучения, так как наушники будут мешать продираться через кусты, а ЗП-шка слишком тиха для поиска на берегу шумных рек и морей.

   Корпус металлоискателя каждый делает из чего есть под рукой. Главное, чтоб он был достаточно прочный, влагонепроницаемый и желательно из металла. Дополнительная экранировка будет совсем не лишней, ведь в металлоискателе стоят очень чувствительные ОУ. Сзади стоят два тюльпана для подключения поисковых катушек качественным экранированным проводом.


   Питание металлоискателя 12В, но вполне допустимо снизить его и до 8. Выбирая источник питания учтите, что вам придётся ходить с ним на природе целый день, поэтому батарея должна держать часов 10. В авторском варианте, естественно с немного худшей чувствительностью, аппарат работал даже от двух старых литий-ионных аккумуляторов от мобильного телефона. Ток потребления металлоискателя около 50мА, так что в отдельных случаях можно поставить и 9-ти вольтовую крону, но такого питания хватит на 2 часа работы, не больше.


   Для заряда аккумуляторов выведено гнездо, на которое и подаётся питание с зарядного устройства или в простейшем случае с БП через резистор. Обязательно установите регулятор громкости, ведь иногда придётся искать в обстановке секретности (в тылу врага), ориентируясь только по светодиодам. С другой стороны передней панели находится регулятор Trash - порог. С его помощью выставляют момент, когда металлоискатель перестаёт пищать сам по себе, и звук появляется только при наличии металла в пределах видимости поисковой катушки.

   Об изготовлении катушки металлоискателя было написано немало, добавлю только некоторую свежую информацию. Начинаем с изготовления шаблона для намотки.

   Материал любой подходящий (ДВП, фанера, оргстекло, пластик и т.д), изготавливается из 5 мм фанеры. Кромки готового шаблона обрабатываем и оклеиваем скотчем, чтоб шаблон не приклеился к катушке. Готовый шаблон зажимаем осью в тиски и мотаем на него 80 витков провода, пропитывая каждые 20 витков цапонлаком. Пропитывать эпоксидкой можно на свой страх и риск, на многих форумах пишут о том что попадаются партии смолы с разной электро проводностью, что сказывается на параметрах катушки не в лучшую сторону. После высыхания, разбираем шаблон, снимаем катушку и ''утягиваем'' ее ''талию'' фум лентой. Применение изоленты считаю нецелесообразным так как изолента имеет липкую сторону и может сместить витки - цапонлак не эпоксидка.

   Далее экранируем фольгой (я применяю фольгу на лавсане извлеченную из антенного кабеля типа RG-6U, куска длиной 2 метра вполне хватает на 2 катушки), затем обматываем луженым проводом, а сверху изолентой или фум лентой. В результате получаем абсолютно идентичные по параметрам, геометрии и добротности катушки, что немаловажно для балансного металлоискателя, так как балансники очень критичны к геометрии катушек. Затем настраиваем катушки в резонанс и начинаем сводить в ''0''. Следует помнить что для данной модели сведение в абсолютный ''0'' нежелательно - пропадет дискриминация, так что достаточно разбаланса в 0,2-0,6 милливольт, хоть глубина обнаружения и снизится на пару сантиметров. Сведя катушки, фиксируем их между собой цианакрилатом и нитками, сушим. Теперь приступаем к изготовлению корпуса датчика.

   Самым оптимальным и дешевым, по моему мнению, является датчик изготовленный из потолочной плитки. Делаем шаблон, нарезаем заготовок и выклеиваем корпус. Щечки катушкодержателя не советую делать из оргстекла - очень хрупкое, лучше применить стеклотекстолит, а еще лучше - пластиковые вкладыши, которые путейцы под рельс на шпалу кладут (только поезд под откос не пустите). На выходе имеем вполне приличные, легкие и дешевые в изготовлении, поисковые датчики металлоискателя.


   В качестве несущих трубок, можно использовать телескопическую малярную штангу, урезанную до нужного размера. Пойдёт и раздвижной черенок от китайской швабры, или китайского трехколенного подсака для рыбной ловли.

   Про настройку контуров тоже было немало сказано. Предоставим слово гостям форума: Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Далее сведение в ноль. Проще припаять на выход 1-го каскада стрелочник (чувствительный вольтметр) и наложив катушки внахлёст примерно 1см сдвигать - раздвигать. А стрелка покажет точку нуля. Она может быть довольно точная и поймать её сразу нелегко. Но она есть. Если всё-же не получается, попробуйте перевернуть одну из катушек.


   Схему металлоискателя можно и нужно проверить сначала без катушек. Для этого мысленно разобъём её на блоки, которые настраиваем и запускаем по отдельности:

 Формирователь двухполярного напряжения на U6A - делает из 12В +-6В.
 Кварцевый генератор частоты на 561ЛА7 - создаёт 32768Гц.
 Делитель частоты на 561ТМ2 - делит 32768Гц на 4, получаем 8192Гц на выводах 1,2,12,13.
 Генератор тонального сигнала для динамика на U6B - генерирует писк на выводе 4.
 Управляемый усилитель звука на Q5, Q6, Q7 - усиливает звук генератора U6B, если есть сигнал отклика с U2B.
 Усилители сигнала отклика цели U1B, U2A, U2B - малое напряжение отклика разгоняют до нескольких вольт, что позволяет засвечивать светодиод и включать усилитель.

   Конечно здесь рассмотрены не все возможные вопросы, поэтому уточняйте дополнительную информацию по настройке металлоискателя на форуме. А мне остаётся отдельно поблагодарить Электродыча - за хороше описание конструкции катушки, slavake - за нарисованную новую схему, и всех остальных участников форума - за проявленный интерес к металлоискателю.

   Форум по металлоискателям

   Обсудить статью СХЕМА МЕТАЛЛОИСКАТЕЛЯ

radioskot.ru

Схема хорошего металлоискателя своими руками

Схема металлоискателя

Сегодня вашему вниманию хочу представить  схему металлоискателя,и все что касается  него, того что вы видите на фотографии.Ведь  так трудно иногда найти ответ по вопросу в  поисковике-Схема хорошего  металлоискателя

Иначе сказать металлоискатель имеет  название Tesoro Eldorado

Металлоискатель может работать в режиме как поиск всех металлов так и в дискриминации фона.





Технические характеристики металлоискателя.

-Принцип действия индукционно балансный
-Рабочая частота, кГц 8-10кгц
-Режим работы динамический
-Режим точного обнаружения (Pin-Point) есть в статике
-Питание, В 12
-Регулятор уровня чувствительности есть
-Регулятор порогового тона есть
-Отстройка от грунта есть(ручная)

Глубина обнаружения по воздуху с датчиком DD-250мм В грунте прибор видит цели почти также как и на воздухе.
-монеты 25мм - около 30см
-кольцо золотое - 25см
-каска 100-120см
-максимальная глубина 150см
-Ток потребления:
-Без звука примерно 30 ма

И самое главное и интригующее это схема самого девайса

Картинка легко увеличивается при нажатии на нее

Для сборки металлоискателя нужны детали:

Что бы вам не приходилось долго проводить настройку устройства, делайте сборку и пайку аккуратно, плата не должна содержать всяких хомутов.

Для лужения плат лучше всего использовать канифоль в спирте,после лужения дорожек не забудте протереть спиртом дорожки















Плата со стороны деталей

Сборку начинаем с впайки перемычек,потом резисторы,далее панельки под микросхемы и все остальное. Ещё одна небольшая рекомендация, теперь уже касательно изготовления платы прибора. Очень желательно иметь тестер который может мерить ёмкость конденсаторов. Дело в том что в приборе два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, а для этого желательно подобрать те детали которые повторяются на каждом каскаде усиления так чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале - такие же показания на этом же каскаде и в другом канале)

Изготовление катушки для металлоискателя

Сегодня хотел бы рассказать о изготовлении  датчика в готовом корпусе,поэтому фото  больше чем слов.
Берем корпус крепим в нужном месте  герм.проввод и устанавливаем кабель,кабель прозваниваем и концы маркируем.
Далее мотаем катушки. Датчик DD-  изготавливается по тому же принципу что и  для всех балансников,поэтому остановлюсь  только на требуемых параметрах.
ТХ – передающая катушка 100 витков 0,27  RX – приёмная катушка106 витков 0,27  эмалированый намоточный провод.



Катушки после намотки плотно уматываются нитками,пропитывается лаком.

После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой , между концом и началом фольги должен быть непокрытый ей зазор 1см , во избежание короткозамкнутого витка.











Катушку и возможно экранировать графитом,для этого 1:1 мешаем графит с нитро лаком и покрываем равномерным слоем по верх луженного медного 0,4 провода намотанного на катушке(без зазоров),провод подключаем к экрану кабеля.

Влаживаем в корпус,подключаем и примерно сводим катушки в баланс,на феррит должен быть двойной гудок,на монету одинарный,если наоборот то меняем местами выводы приемной обмотки. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов!!! Катушки настраиваются приставкой для измерения резонанса.Подключаем приставку к плате эльдорадо параллельно передающей катушке и замеряем частоту,далее с катушкой RX и подбираемым конденсатором добиваемся частоты на 600гц выше чем вышло в TX.

После подбора резонанса собираем катушку воедино и проверяем видит ли прибор всю шкалу ВДИ от алюминиевой фольги до меди,если прибор видит не всю шкалу то подбираем емкость резонансного конденсатора в цепи RX с шагом по 0,5-1нф в ту или иную сторону,д того момента когда прибор будет видеть на минимуме дискрима фольгу и медь,а при накручивании дискриминации будет вырезаться вся шкала по очереди.

Окончательно сводим катушки в ноль,фиксируя все термоклеем.Далее для облегчения катушки проклеивываем пустоты кусочками пенопласта,пенопласт садится на термоклей,иначе после заливки катушки он всплывет.

Заливаем первый слой эпоксидки,не доливая до верху 2-3мм

Заливаем второй слой смолы с колером.В качестве колера хорошо подходит анилиновый краситель для покраски ткани,порошок бывает разных цветов и стоит копейки.Краситель нужно сначала размешать с отвердителем,затем отвердитель добавить в смолу,сразу в смоле краситель не растворится.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы.

Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание.
При положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы

,при накручивании дискрима должны вырезаться

все металлы по порядку до меди вырезаться не должна,если прибор так работает, значит он настроен верно.Шкалу дискрима нужно подобрать таким образом чтобы она полностью влезла в полный поворот ручки дискриминации,делается это подбором с10.При уменьшении емкости шкала растягивается и наоборот.

В заключении хочу сказать о кабеле,он в 4 жилы в общем экране,два провода на передающую катушку и два на приемную,экран на корпус.

Так же на нашем сайте есть еще схемы металлоискателей





radiostroi.ru

Высокочувствительный металлоискатель цветных металлов - схема » Полезные самоделки

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние - небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических
Изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя... О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принцип действия

Он основан на сравнении двух частот. Одна из них эталонная, а другая - изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1.


Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.


Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним - 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место - по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.



Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Н. Кочетов, по материалам «Млад Конструктор»

www.freeseller.ru

схемы и разновидности / Сделай сам / Коллективный блог

Содержание:

Принято считать, что самодельные вещи и конструкции по всем параметрам уступают фирменным аналогам. Якобы, при помощи металлоискателя, собранного своими руками из подручных средств, найти можно разве что металлолом. Однако, как показывает практика (в виде регулярно проводимых соревнований кладоискателей), многие изготовленные в домашних условиях приборы не только вполне конкурентоспособны, но и превосходят купленных «соперников» по большинству характеристик. Однако не последнюю роль в этом деле играют знания и опыт мастера. Поэтому, если вы еще не обладаете ни тем, ни другим, мы подскажем с чего начинать.

Общие сведения о металлоискателях

Прежде чем говорить о самостоятельной сборке металлоискателя, неплохо было бы иметь представление о том, что он собой представляет и каким образом функционирует.

Конструкция

В зависимости от типа сборки и используемых деталей металлоискатели условно разделяют на 5 типов (о чем будет рассказано ниже), тем не менее, в  конструктивной сборке большинства детекторов вполне можно выделить схожие черты:

  1. Катушка намагничивания (поисковая катушка) – состоящая из нескольких колец деталь, основная задача которой – «чувствовать» металлы, находящиеся под землей. Чувствительность металлоискателя напрямую зависит от размеров катушки и/или мощности схемы, установленной в него.
  2. Блок управления – «сердце» устройства. Отвечает за его работу и состоит, как правило, из микропроцессора, динамика и аккумулятора.
  3. Держатель с подлокотником (нижняя штанга + верхняя штанга) – приспособление для соединения блока управления с катушкой. В большинстве случаев состоит из 2-х частей и подбирается по росту человека (чтобы не приходилось постоянно наклоняться).
  4. Кабель катушки – деталь, основная задача которой – организация взаимодействия между катушкой и блоком управления.

Общий вид металлоискателя

Принцип работы

В основе работы любого металлоискателя лежит принцип магнитного притяжения. В тот момент, когда катушка оказывается в непосредственной близости от металлического объекта,  происходит резкое колебание магнитных волн, которое, в свою очередь, и вызывает звуковой сигнал.

В зависимости от сборки металлоискатель может работать либо на низких частотах, либо на высоких. В первом случае он будет способен находить крупные предметы, зарытые на глубину до 4 м, однако мелкие объекты, лежащие, практически, на поверхности, будет игнорировать. Во втором случае наоборот: небольшие вещи, находящиеся на глубине 1 – 1,5 м, будут обнаружены сразу, в то время как крупный предмет останется незамеченным. Поэтому прежде чем приступать к сборке металлоискателя, четко решите, для каких целей он вам нужен.

Типовые разновидности

В зависимости от устройства и типа получения/передачи сигнала, металлоискатели можно подразделить на 5 видов:

  • «Прием-передача». В металлоискатель такого типа встраиваются 2 катушки индуктивности – передающая и приемная. Причем, они размещаются так, чтобы во время нахождения прибора  в «спокойном состоянии» сигнал с передающей катушки не попадал на приемную, а при обнаружении металлического предмета – усиливался ею и подавался на блок питания.
  • Индукционный. Совмещает функции 2-х катушек (приемной и передающей) в одной, из-за чего возникают трудности с выделением отраженного сигнала при самостоятельной сборке.
  • Измеритель частоты. Работает на основе LC-генератора, частота которого меняется при приближении контура к месту нахождения металла. Низкая чувствительность компенсируется простотой и доступностью сборки.
  • Измеритель добротности. Анализирует колебательный контур LC-генератора, добротность которого становится тем ниже, чем ближе металлоискатель к цели. Прост в сборке, однако, характеризуется низкой температурной стабильностью.
  • Импульсный. При попадании металлоискателя в зону нахождения металлического объекта происходит возбуждение вихревых импульсных токов, и сигнал (в виде импульсов) от катушки к датчику передается периодически. Форма и длительность сигнала напрямую зависят от размеров и проводящих свойств обнаруженного объекта.

Собираем металлоискатель из подручных средств

Вариантов сборки металлоискателя существует огромное количество. Все они довольно сильно  разнятся по сложности схем, простоте сборке, используемым материалам и т. д.  Можно встретить как усложненные версии:

Схема металлоискателя, работающего на принципе разницы частот биения 2-х генераторов

Так и доступные каждому:

Схема металлоискателя, работающего на 3-х транзисторах

Ниже мы рассмотрим наиболее простую из версий металлоискателя, реализовать которую будет по силам даже новичку.

Исходная схема для работы

Корпус

Чтобы не останавливаться на отдых каждые 10 – 15 минут, для изготовления штанги подбирайте легкий и прочный металл. Обязательно учитывайте свой рост, чтобы готовый прибор не получился излишне длинным или слишком коротким. Те, кто не имеют возможности самостоятельно изготовить штангу,  нередко заменяют ее трубами ПВХ, ручками от швабр или обычным костылем с уже готовым подлокотником.

Обычный костыль – идеальный вариант для держателя

Поисковая катушка

Начнем с создания приспособления для наматывания катушки (далее указаны значения для катушки диаметром 16 см). Берем доску размером 18x18 см, кембрик и гвозди. Рисуем на доске круг, равный диаметру катушки, и вбиваем по его контуру не менее 16 гвоздей так, чтобы они выходили из доски, примерно, на 2 см. «Откусываем» шляпки гвоздей и надеваем на них кембрики. Обматываем приспособление 80 витками медного провода, после чего стягиваем получившуюся катушку прочными нитками и пропитываем эпоксидной смолой.

Кольцо катушки после обмотки

Оставив выводы длиной до 4 см, обматываем катушку изолентой и экранируем при помощи фольги. Не забываем оставить зазор в районе выводов.

Облуживаем кусок медного провода длиной до 1,25 м, после чего плотно обматываем им катушку по всему экрану (оставляем вывод 12 см). После чего еще раз обматываем катушку изолентой, вырезаем жестяную контактную площадку и припаиваем ее к выводу катушки.

Итоговый результат

Блок управления

Для его сборки нам потребуются:

  • Батарея аккумуляторная на 9 вольт;
  • Микросхема;
  • Микродинамик на 8 Ом;
  • Транзистор усилительный 250+.

Все эти детали можно найти в обычном радиоприемнике транзисторного типа. Изготавливаем или подбираем готовый корпус для блока управления (например, коробку из под поршневых колец) и монтируем собранные детали.

Блок управления – вид изнутри

Соединяем плату и катушку при помощи двужильного экранированного провода, экран кабеля припаиваем к выводу катушки и к общей шине, расположенной на плате. Производим изоляцию выводов. Фиксируем кабель на штанге при помощи изоленты, а катушку при помощи саморезов.

Производим контрольную проверку и настройку частот. Готово.

Остались вопросы? Тогда рекомендуем ознакомиться со следующим видеоматериалом. И подробным пошаговым уроком сборки:



В 1989 году австралиец смог найти золотой самородок, по форме напоминающий сапог, длина которого достигала 12 дюймов. В 2008 году «сапог Кортеса» (именно такое название получила находка) «ушел с молотка» за 1,5 млн $. Согласитесь, неплохой способ пополнить семейный бюджет. Не бойтесь экспериментировать, и тогда, возможно, следующим счастливчиком окажетесь именно вы?

«Сапог Кортеса»

ВложениеРазмер
1.gif14.76 КБ
2.png66.14 КБ
3.jpg58.84 КБ
4.png48.41 КБ
5.jpg8.39 КБ
6.jpg22.69 КБ
7.jpg23.92 КБ
8.jpg230.17 КБ
9.jpg39.87 КБ

44kw.com

Металлоискатель своими руками: подробная инструкция как сделать

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

  • учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

  • R1 предназначен для настройки частоты генератора и достижения того самого баланса;
  • R2 грубо настраивает чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

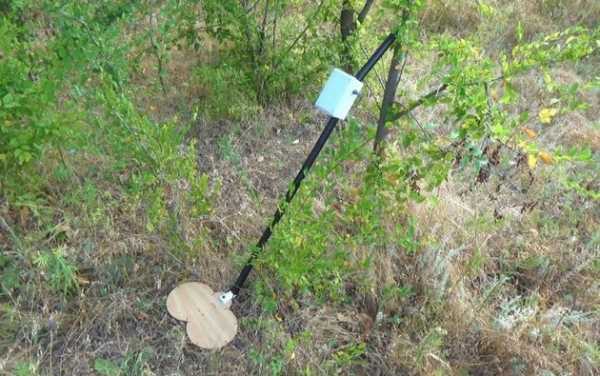

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

  1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
  2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

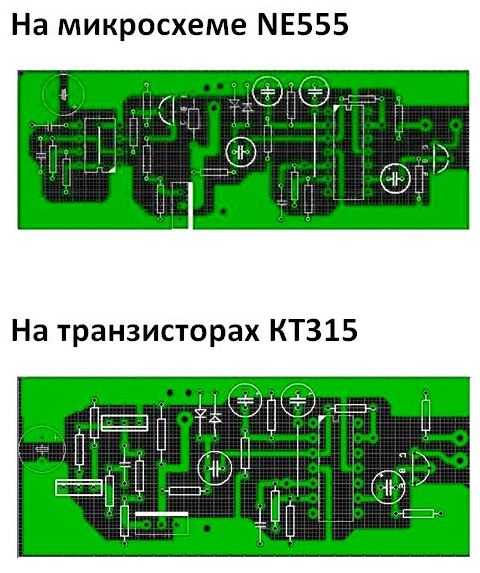

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

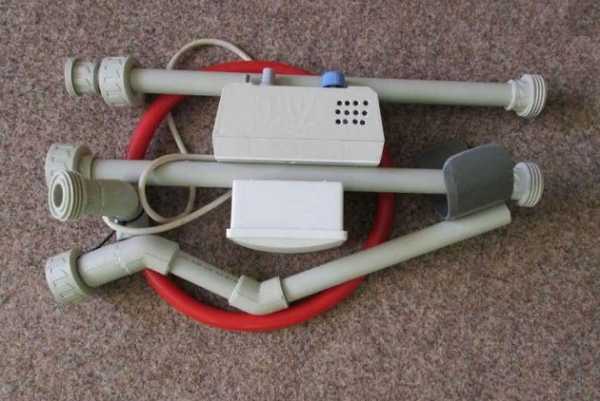

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

  1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
  2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

  • Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
  • Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
  • Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

profazu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
