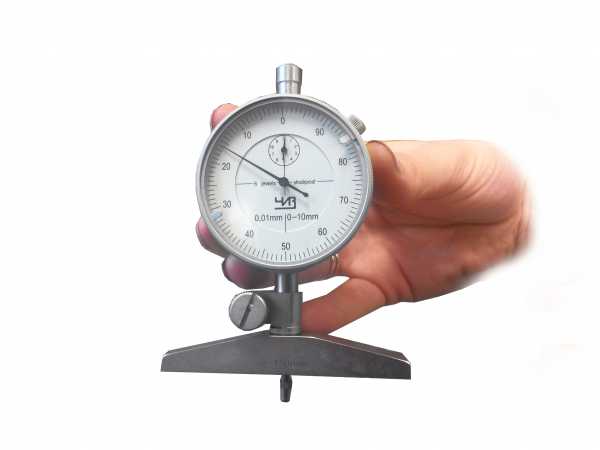

Как пользоваться глубиномером индикаторным — советы и рекомендации



Сегодня мы рассмотрим глубиномеры индикаторные, они предназначены для измерения глубины пазов, отверстий и высоты уступов до 100 мм. Оснащены индикатором часового типа. Диапазон измерения обеспечивают набор сменных измерительных стержней, оснащенных твердым сплавом. У ГИ-100 девять стержней, у ГИ-150 четырнадцать стержней. О ознакомиться со всем ассортиментом глубиномеров вы можете в нашем каталоге.



Комплектность

В комплект к глубиномеру дополнительно входят измерительные стержни.



Измерения



Глубиномером возможно очень быстро и качественно провести необходимые измерения, а также он прост в использовании.

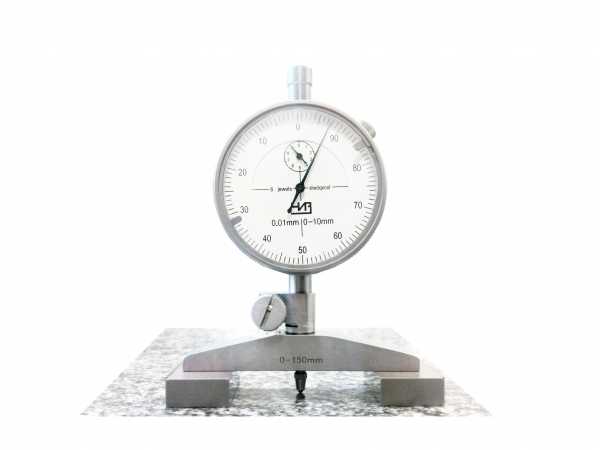

Для замера глубины отверстия глубиномер устанавливается на поверхность детали своим основанием. Стрелка вращается вокруг оси и дает показания по круговой шкале. Один оборот стрелки соответствует перемещению измерительного стержня на 1 мм, т. е. цена деления индикатора равна 0,01 мм. По второй шкале циферблата с малой стрелкой отсчитываются целые миллиметры.





Правильный уход — залог точных измерений



После использования очищайте устройство от грязи и пыли, ведь очень часто приходится работать в условиях повышенной запыленности или когда при обработке деталей образуется металлическая стружка. Чтобы при хранении и транспортировке защитить измерительный прибор от ударов, лучше поместить его в специальный кейс.





Надеемся что наша статья будет вам полезна. Решив приобрести глубиномер, смело отправляйте нам заявку, или позвоните по короткому номеру (351) 211-01-91.





С удовольствием проконсультируем по всем вопросам. Ваш  "УралИнструментИмпЭкс".



















uimpex.ru

Глубиномер индикаторный типа ГИ паспорт

Назначение

1.1. Глубиномер индикаторный предназначен для контроля и измерения глубины пазов, отверстий, высоты уступов до 100мм. Инструмент состоит из основания и измерительной головки часового типа.

1.2.Условное обозначение индикаторного глубиномера с диапазоном измерения 0-100 мм и значением цены деления 0,01 мм:

Глубиномер индикаторный ГИ-100-0,01.

Технические характеристики

Изготавливаются из углеродистой или нержавеющей стали.

Диапазон измерений глубиномера, мм ― 0-100.

Цена деления составляет 0,01 мм.

Диапазон измерений отсчетного устройства, мм ― 0-10 мм.

Наибольшая разность погрешностей индикатора на всем диапазоне измерения, мкм ― 15.

Измерительное усилие, Н ― не более  2.

Колебание измерительного усилия в пределах рабочего хода, Н, не более – 0,8.

Длина измерительной базы ― 80 мм.

Условия эксплуатации

3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.

3.2. Относительная влажность воздуха не более 80% при температуре 20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.

Комплектность

В комплект входят:

  • индикаторный глубиномер;

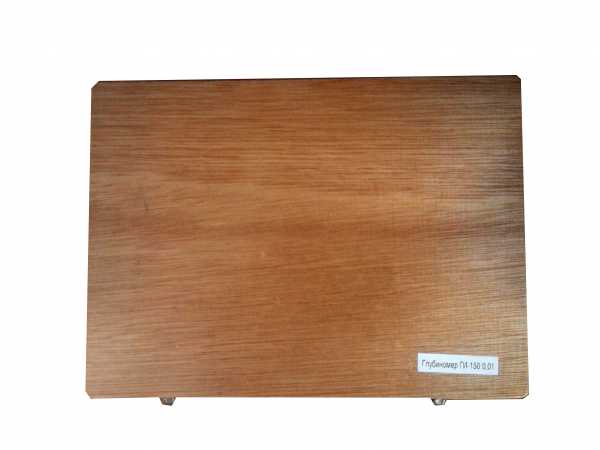

  • футляр;
  • паспорт.

Устройство и принцип работы

5.1. Глубиномер индикаторный — измерительный прибор, применяемый для измерения линейных размеров контактным методом. Вид измерений – абсолютный.

5.2. Перемещение измерительного стержня преобразуется зубчатым механизмом измерительной головки часового типа в перемещение стрелки измерительной головки. Отсчет снимается со шкал головки: основной и вспомогательной. Основная шкала имеет 100 делений (на 10 мм), вспомогательная – 10 делений, те. 1/100 основной шкалы соответствует перемещению 0,1мм, а  1/10 вспомогательной – соответственно 0,01 мм.

5.3. Для получения конечного результата измерения следует учесть длину измерительного стержня.

5.4. Основанием индикаторный глубиномер устанавливают на поверхность, от которой отсчитывается измеряемая величина.

Рис.1. Глубиномер индикаторный с отсчетным устройством в виде индикатора часового типа.

1-основание, 2-державка, 3-отсчетное устройство, 4- винт крепления отсчетного устройства, 5 – измерительный стержень

5.4. Индикаторный глубиномер состоит из основания (измерительная база) 1, державки 2, которая фиксирует измерительную головку часового типа 3 зажимом 4, ослабив который индикатор можно развернуть и измерительного стержня, перемещение которого воспринимается как результат измерения.

Указание мер безопасности

Во избежание травматизма не проводить измерения на ходу станка и при вращении измеряемой детали.

Подготовка к работе

7.1. Ознакомиться перед началом работы с паспортом на индикаторный глубиномер.

7.2. Протереть индикаторный глубиномер, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. Проверить установку на ноль. При необходимости, привести прибор к нулевой точке, настроив отсчетное устройство по эталонным концевым мерам.

Порядок работы и техническое обслуживание

8.1. В процессе работы и по окончании ее протирать индикаторный глубиномер салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.

8.2. По окончании работы нанести на поверхности индикаторного глубиномера тонкий слой любого технического масла и поместить в футляр.

8.3. В процессе эксплуатации не допускать грубых ударов или падений во избежание изгибов и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.

8.4. При измерении недопустимы перекосы измерительного стержня.

Правила хранения

9.1. Хранить индикаторный глубиномер в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С  и относительной влажности не более 80% при температуре +20˚С.

9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки индикаторного глубиномера маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.

9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.

Методы и средства поверки

10.1. Поверка индикаторного глубиномера должна производиться методами и средствами, указанными в ГСИ 2006-89 «Глубиномер индикаторный. Методика поверки».

10.2. Межповерочный интервал устанавливается потребителем, в зависимости от интенсивности эксплуатации индикаторного глубиномера.

 Сведения о консервации

11.1. Индикаторный глубиномер подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.

11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.

Глубиномер индикаторный типа ГИ

pro-techinfo.ru

Глубокие мысли о глубиномере - Журнал «Твердый сплав»

Пневмоизмерения – идеальный способ проверить конусность деталей. Поскольку пневмоинструменты должны максимально подходить парной детали, сравнивается существующее отклонение от детали с идеальной ситуацией.

Глубиномеры относятся к простейшим измерительным устройствам и состоят из индикаторного устройства с контрольным стержнем или пластиной. Несмотря на их простоту, глубиномеры используются во многих значимых сферах для измерения глубины отверстий, раззенкованных отверстий, пазов и углублений, а также высоты или местонахождения определенных элементов. Глубиномеры очень популярны в инструментальной промышленности. Как и прочие ручные инструменты, они прошли длинный путь от рычажных весов до сложных цифровых устройств – читайте об этом в авторской статье от Mahr.

Первые глубиномеры состояли из простой линейки со скользящим перпендикулярным бруском, который выполнял функцию контрольной точки. Линейка устанавливалась в отверстие, ползунок располагался строго перпендикулярно контрольной поверхности. Показатель глубины считывался с линейки. Это был простой инструмент, требующий от оператора здравого смысла и соблюдения определенной техники.

Нониусные и микрометрические глубиномеры

По мере роста требований к более высокому разрешению и точности эти первые инструменты были вытеснены нониусными и микрометрическими глубиномерами. За годы они породили массу производных устройств, благодаря которым основные измерения глубины стали намного легче.

Когда появились штангенциркули с нониусом, у кого-то возникла идея добавить стержень к подвижному контакту. И вдруг у простого измерительного инструмента расширились измерительные функции – к внутреннему и внешнему диаметру и диапазону расстояний добавилась глубина.

Подвижной стержень на конце служит в качестве щупа, который делает измерение глубины небольших отверстий действительно простым делом. Однако стержень был настолько длинный и маленький в диаметре, что в некоторых случаях демонстрировал излишнюю гибкость, что могло повлиять на показания. Была добавлена дополнительная опция – глубинный стержень, который был более тяжелым и жестким. Проблема заключалась в том, что кончик инструмента стал еще более узким и менее эффективным в качестве стабильной точки крепления. Таким образом, эти глубиномеры отличались низкой точностью, на которую значительно влияли действия оператора.

У простого измерительного инструмента расширились измерительные функции – к внутреннему и внешнему диаметру и диапазону расстояний добавилась глубина. Источник: Mahr

Чтобы устранить этот недостаток, были разработаны цифровые штангенциркули с опорной пятой – специально для измерения глубины. В них применялась та же концепция подвижной ножки, но контрольный элемент был связан с широкой опорной пятой, что обеспечивало стабильное основание для измерений.

Конечно, не все отверстия, пазы и канавки отличаются ровностью. Поэтому существует большое число размеров и глубин, различных вариантов удлинения поперечины и контактов для самых маленьких отверстий. Для измерения внутренней поверхности желоба используется контакт в виде крючка.

Чтобы обеспечить корректные измерения с любым видом глубиномера, важно придерживаться некоторых базовых правил: следует убедиться, что поперечная перекладина или контрольная головка чистая, плоская и не имеет заусенцев и зарубок, держать инструмент строго перпендикулярно к базовой поверхности. Если головка расположена не строго перпендикулярно поверхности, это может привести к ошибкам в измерениях. При отсутствии должной тщательности можно измерить гипотенузу треугольника вместо требуемой фактической глубины отверстия.

Следующий уровень точности обеспечивает микрометр. Имея ту же концепцию, контакты и аксессуары того же типа, микрометр также может служить эффективным средством измерения глубины отверстий и канавок.

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ

Чтобы обеспечить корректные измерения с любым видом глубиномера, важно придерживаться некоторых базовых правил:

  • следует убедиться, что поперечная перекладина или контрольная головка чистая, плоская и не имеет заусенцев.
  • держать инструмент строго перпендикулярно базовой поверхности – если головка расположена не строго перпендикулярно поверхности, это может привести к ошибкам в измерениях.
  • при отсутствии должной тщательности можно измерить гипотенузу треугольника вместо требуемой фактической глубины отверстия.

Индикаторные глубиномеры

Хотя нониусные и микрометрические глубиномеры продолжают широко использоваться, индикаторные устройства обеспечивают более высокую точность, повышенную скорость работы и меньше зависят от умения оператора.

Как и почти все индикаторные измерительные устройства, индикаторные глубиномеры могут быть модифицированы таким образом, чтобы соответствовать конкретным требованиям области применения, в частности, быстрее выполнять большие по объему измерительные задачи. Глубиномеры имеют разные типы индикаторов, контактных точек и оснований.

Самое простое и распространенное устройство имеет плоское основание или упорный стержень, чувствительный контакт, который заподлицо отводится в основание, закругленный контактный наконечник. Это абсолютный измеритель для измерения всего диапазона показателя – от нуля до максимального значения на индикаторе. Образцовой меры не требуется – для определения нулевого показателя  следует просто поставить устройство основанием на плоскую поверхность.

Разные типы контактов могут использоваться для разных областей применения. Например, заменив стандартный закругленный контакт контактом-иглой, можно измерять поверхностные раковины, малые отверстия и углубления, вдавленные места на поверхности.

Для измерения более глубоких отверстий можно установить удлиненные контактные наконечники или превратить абсолютное измерительное устройство в сравнительное. Последним можно управлять посредством концевых мер длины, плотно придерживая один конец на основании наверху блока мер длины, при этом шпиндель располагается максимально близко к блоку без задевания. Однако, специальные образцовые глубиномеры являются более быстрыми и надежными, а потому более практичными для контроля параметров изделий в производственных процессах.

Специальное основание может также способствовать повышению эффективности измерений.

Раззенкованные отверстия можно замерять более эффективно, если индикатор смещен от центральной линии основания. V-образные основания пригодятся в случаях, когда стандартное плоское основание мешает пользователю расположить иголочный контакт в маленькой точке – углублении или выдавленной линии. V-образное основание обеспечивает более широкий угол зрения, но узкая часть основания помогает установить измерительное устройство перпендикулярно поверхности детали. Сначала пользователь устанавливает V-образное основание на поверхности детали, располагает в отверстии контактный наконечник, затем «прокатывает» устройство в вертикальном направлении, пока оно не будет установлено на основание.

Индивидуальные упорные стержни могут быть разработаны в соответствии с формой конкретной детали. Возьмем для примера аэрозольный баллончик. Это деталь из металла, находящаяся под давлением, а значит, больше подвержена разным дефектам, чем большинство обычных контейнеров. Глубина изогнутого желобка – важный параметр качества, за которым необходимо пристально наблюдать. Глубиномеры для данного применения имеют специальное основание, которое надежно устанавливается на верхнюю часть баллончика, благодаря чему измерение производится в десять раз быстрее, чем с помощью нониусного глубиномера.

Настольные измерители и другие варианты

Все вышеописанные измерительные устройства являются портативными или ручными, что подразумевает перемещение измерительного устройства к детали. Однако иногда гораздо удобнее принести деталь к устройству, особенно если она небольшого размера. Настольные измерительные приборы фактически переворачивают снизу вверх портативное устройство и обеспечивают широкую и плоскую контрольную поверхность, почти стол, куда можно поместить изделие и проводить с ним нужные манипуляции. Этим типом устройств можно также проверить на плоскостность изделие, перемещая  его вокруг стола.

Следующий уровень точности обеспечивает микрометр. Имея ту же концепцию, контакты и аксессуары того же типа, микрометр также может служить эффективным средством измерения глубины отверстий и канавок. Источник: Mahr

Пользователи могут также выбрать тип индикатора. Индикаторы с широким диапазоном и счетчиком оборотов могут измерять глубину от 0 до нескольких дюймов (или эквивалента в метрической системе). Специальные индикаторы могут иметь шкалу с зеленым, желтым и красным сегментами – загорающийся сегмент определенного цвета показывает соблюдение допусков по параметрам, параметры на границе допусков и параметры, выходящие за пределы допусков, соответственно. Индикаторы с движением толчкового типа позволяют установить контактный наконечник более точно, чем обычные индикаторы пружинного типа. Измерительные устройства также могут быть оснащены цифровыми электронными индикаторами, дающими возможность проводить измерения в динамике (с автоматическим выбором минимального или максимального показателя) и обеспечивать вывод данных.

Измерение глубины с помощью штангенрейсмасов

Благодаря значительному диапазону перемещения цифровые штангенрейсмасы можно назвать гигантскими штангенциркулями, но при этом они обладают уровнем точности, сопоставимым со сложными настольными измерительными системами. Поэтому цифровые штангенрейсмасы отличаются многофункциональностью и могут быстро и надежно выполнять целый ряд задач. Они состоят из базовой плиты, станции измерения высоты и дисплея контроля/оценки. Измерительная станция подходит для измерений с одномерной координатой в вертикальном направлении и потому используется в первую очередь для определения диаметров и расстояний между точками на изделии. При наличии набора нужных контактов инструмент дает возможность быстро и надежно измерить глубину.

Некоторые могут посчитать избыточными устройства, способные осуществлять измерения глубины до 1000 мм / 40 дюймов, но фактически большинство штангенрейсмасов используются для измерений в диапазоне  300 мм / 12 дюймов, потому что именно на этот диапазон приходится бо́льшая часть требований к измерению глубины.

Обычно штангенрейсмас снабжен универсальной сферической головкой. Это удобно для измерения высот, расстояний и диаметров, но не очень подходит для измерения глубин. Для глубин лучше всего использовать щуп под прямым углом, желательно с регулируемым контактом, который может быть установлен для разных уровней глубины.

Контакт устанавливается в держателе зонда и обнуляется. Но обнуление проводится не на контрольной плите, как обычно, а на вершине детали. Затем штангенрейсмас скользит вниз таким образом, чтобы щуп опустился в отверстие и коснулся поверхности. Поскольку на контрольной поверхности штангенрейсмас установлен на нуль, он покажет непосредственно глубину отверстия.

Доступны и другие щупы и контакты с крючками – таким образом, глубина желобков и канавок также может быть измерена относительно верхней поверхности.

Когда глубина является диаметром

При измерении конусов, например, на инструментах и держателях, мысль об измерении глубины приходит на ум далеко не первой. Но благодаря измерению глубины можно увидеть, насколько держатель инструмента подходит для конкретного шпинделя.

Пневмоизмерения – идеальный способ проверить конусность деталей. Поскольку пневмоинструменты должны максимально подходить парной детали, сравнивается существующее отклонение от детали с идеальной ситуацией. В некоторых случаях важно измерить только конусность, а в других – одновременно проверить и диаметры детали.

Контакт устанавливается в держателе зонда и обнуляется. Но обнуление проводится не на контрольной плите, как обычно, а на вершине детали. Затем штангенрейсмас скользит вниз таким образом, чтобы щуп опустился в отверстие и коснулся поверхности. (Рис. 6A). Поскольку на контрольной поверхности штангенрейсмас установлен на нуль, он покажет непосредственно глубину отверстия. Доступны и другие щупы и контакты с крючками, как показано на рис. 6B. Источник: Mahr

При проверке конусности используется «заедающий» пневмоинструмент, который в точности оправдывает свое название. Это клиновидный инструмент, имеющий две воздушные цепи, которые измеряют диаметры конусов, находящихся на известном расстоянии друг от друга. Поскольку здесь нет контрольной поверхности, инструмент проникает внутрь детали максимально глубоко. Если промежуток между двумя диаметрами остается тем же, тогда конус детали соответствует конусу инструмента. Если углы конусов отличаются, на экране отражается разница между двумя диаметрами, означающая неправильный угол конуса.

Иногда важно измерить два диаметра для размера, чтобы проверить, насколько глубоко совмещаются детали. Например, держатель недостаточно большого размера будет иметь слишком большой зазор между парными деталями, что приведет к «болтанию» резака под напряжением во время обработки. Слишком большой размер не позволит прижать инструмент к поверхности. Это может привести к тому, что обрабатываемые детали получатся не того размера. Про пневмоинструменты для такой области применения говорят «посадка с зазором», потому что контрольная остановка включается в дизайн. С ее помощью та же пневмоизмерительная пробка с двумя воздушными цепями позволяет измерить в указанном месте конус и два диаметра.

Но есть гибридный пневмоинструмент, использующий глубиномер.

Используя стандартную «заедающую» пневмоизмерительную пробку и глубиномер для измерения глубины проникновения в конус, можно понять, каков размер конуса.  Если угол конуса соответствует, а диаметры немного больше, чем требуется, пробка будет проваливаться дальше в отверстие. Если диаметры меньше, тогда она не пройдет в отверстие. Используя глубиномер, который фиксирует продвижение, оператор получает представление об относительном размере конуса.

Это гибридная пневмоизмерительная пробка, использующая глубиномер. Посредством стандартной «заедающей» пневмоизмерительной пробки и глубиномера для измерения глубины проникновения в конус, можно понять, каков размер конуса.
Источник: Mahr

Обычно циферблатный компаратор используется в качестве глубиномера, чтобы показать, как далеко пробка проходит в конус. Путем добавления пределов допуска можно оценить размеры конуса. Если цифровой компаратор заменен на контактный датчик на базе линейного дифференциального трансформатора и процессор, которые используют пневмоизмерительную пробку для измерения угла и глубины инструмента, это позволяет рассчитать размер отверстия.

Независимо от того, что требуется измерить – внешний или внутренний диаметр, длину или глубину, существует большой диапазон измерительных устройств и разные уровни эффективности. Выбор всегда определяется целым набором факторов, включая скорость, навыки оператора, допуски, затраты и простоту использования. Выбор правильного измерительного прибора для конкретной задачи – повод глубоко задуматься.

Источник новости: перевод статьи
Deep Thinking About Depth Gages,
Mahr.com

Автор статьи-оригинала:
Георг Шютц (George Schuetz)

Об авторе

Георг Шютц (George Schuetz) – директор по высокоточным измерительным средствам Mahr Federal Inc. Дополнительную информацию можно получить на сайте www.mahr.com.

Также советуем прочитать:

Нет связанных записей.

Понравилась статья? Поделитесь:

tverdysplav.ru

Индикаторный глубиномер - Большая Энциклопедия Нефти и Газа, статья, страница 1

Индикаторный глубиномер

Cтраница 1

Индикаторный глубиномер Р. Л. Гроховекого и А. Н. Васильева предназначен для измерения по методу сравнения.  [1]

Индикаторный глубиномер устанавливают по специальному шаблону или по плоской доведенной поверхности. В последнем случае высота профиля определяется как разность отсчетов по индикатору при установке на плоскость и в проверяемой резьбе.  [3]

Индикаторный глубиномер предварительно устанавливают на заданную величину. Отклонение размера определяют по отклонению стрелки индикатора. Измерения микрометрическим глубиномером производятся аналогично измерениям с помощью микрометра.  [5]

Индикаторный глубиномер устанавливают по специальному шаблону или по плоской доведенной поверхности. В последнем случае высота профиля определяется как разность отсчетов по индикатору при установке на плоскость и в проверяемой резьбе.  [6]

Индикаторный глубиномер Р. Л. Гроховского и А. Н. Васильева предназначен для измерения по методу сравнения.  [7]

Измерения выполняют штангенглу-биномером, индикаторным глубиномером или штангенциркулем по оттискам свинцовой стружки. При измерении глубиномерами ( рис. 144) следует учитывать, что корпуса нагнетательных клапанов некоторых компрессоров на стороне, обращенной к цилиндру, имеют выточку, в которую может входить поршень.  [9]

Для измерения высот и глубин используется индикаторный глубиномер ГИ-100 завода КРИН ( фиг.  [10]

Для измерения высот и глубин служит индикаторный глубиномер ГИ-100 завода КРИН ( фиг.  [11]

Он является также показывающим прибором индикаторной скобы, индикаторного глубиномера и индикаторного нутромера. Круговая шкала имеет цену деления 0 01 мм, а малая шкала - 1 мм. Перемещение измерительного стержня 6 на 1 мм вызывает поворот стрелки 1 на 100 делений ( один полный оборот), а стрелки 4 на одно деление.  [12]

Контроль глубины глухого отверстия или паза может быть осуществлен с помощью индикаторной стойки, штангоинструмен-том и индикаторным глубиномером.  [13]

Часовыми индикаторами, или рычажно-зубчатыми головками, снабжены многие типы микрометров и скоб, настольные микрометры ( см. рис. 5.10), индикаторные толщиномеры ( см. рис. 5.14, о), индикаторные глубиномеры ( см. рис. 5.14, б), настольные скобы и ряд других универсальных приборов.  [14]

Простота, высокая точность измерений ( 0 01 мм) и широкий диапазон ( 1 - 250 мм) - положительные качества данной конструкции. Индикаторный глубиномер, строго говоря, является не измерительным, а поверочным устройством, так как он не дает возможности прочитать непосредственно на шкале индикатора размер в его числовом выражении.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Индикаторный глубиномер - Большая Энциклопедия Нефти и Газа, статья, страница 2

Индикаторный глубиномер

Cтраница 2

Простота, высокая точность измерений ( 0 01 мм) и широкий диапазон ( 1 - 250 мм) - положительные качества данной конструкции. Индикаторный глубиномер, строго говоря, является не измерительным, а поверочным устройством, так как он не дает возможности прочитать непосредственно на шкале индикатора размер в его числовом, выражении.  [16]

Измерительные стержни выбирают в зависимости от проверяемого размера и устанавливают в глубиномере. Затем устанавливают индикаторный глубиномер на нуль вращением ободка до совпадения большой стрелки с нулевым штрихом циферблата. При измерении левой рукой слегка нажимают основание / ( рис. 91 6) глубиномера, а правой рукой опускают измерительный стержень 3 и после его прикосновения ко дну проверяемой детали определяют отклонение. Отсчет производится так же, как у индикаторных нутромеров: положительное отклонение, полученное при прямом ходе, отнимают от размера, по которому была произведена установка глубиномера, а отрицательное прибавляют.  [18]

Измерительные стержни выбирают в зависимости от проверяемого размера и устанавливают в глубиномере. Затем устанавливают индикаторный глубиномер на нуль вращением ободка до совпадения большой стрелки с нулевым штрихом циферблата.  [20]

Настройку глубиномера Рис 13Л9 бИиГмкеарТ РИЫИ ГЛ-У на нуль производят по блоку концевых мер или эталону аналогично настройке других индикаторных приборов. Измерение размеров индикаторным глубиномером выполняется аналогично измерениям, произведенным индикатором часового типа.  [21]

Для той же цели служит индикаторный глубиномер ГИ-100 авода КРИН ( фиг.  [22]

Если выборка имеет крутой профиль и обеспечить плоскую площадку для установки преобразователя не представляется возможным, следует измерить толщину в точках вокруг выборки. Глубина выборки измеряется микрометрическим или индикаторным глубиномером. Толщина ОК в месте выборки находится как разница между минимальной его толщиной в окрестностях выборки по данным измерений ультразвуком и максимальной глубиной выборки по результатам измерений мерительным инструментом. Погрешность измерений толщины в этом случае принимается равной погрешности измерений ультразвуком.  [23]

На рис. 117 показано измерение глубины паза А штангенглуби-номером. Для более точных измерений глубины применяют микрометрические и индикаторные глубиномеры.  [24]

На рис. 180 показано измерение глубины паза А штангенглубиномером. Для более точных измерений глубины применяют микрометрические и индикаторные глубиномеры.  [26]

На рис. 180 показано измерение глубины паза А штангенглуби-номером. Для более точных измерений грубины применяют микрометрические и индикаторные глубиномеры.  [28]

Для измерения глубины язв ( питтин-гов) используется индикаторный глубиномер.  [29]

К числу рычажно-механических приборов относятся: рычажная скоба, рычажный микрометр, индикатор часового типа, индикаторный глубиномер, миниметры и др. Эти приборы предназначены для измерения размеров, отклонений формы и взаимного расположения поверхностей.  [30]

Страницы:      1    2    3

www.ngpedia.ru

нутромеры, скобы, глубиномеры и прочие. Устройство, назначение, настройка и правила пользования. — КиберПедия

Индикаторные инструменты обеспечивают преобразование малых отклонений размеров изделий от заданного номинального размера в удобные для отсчета перемещения стрелки по шкале.

К этим инструментам относятся измерительные головки, которые применяют для определения отклонений линейных размеров от номинального и отклонений от заданной формы - овальность, огранка, прямолинейность, плоскостность и т.д. При измерении индикаторными приборами в большинстве случаев используют метод сравнения с эталонной мерой.

Рис. 1.2.27 Микрометрический нутромер: 1 - микрометрическая головка; 2 - измерительный наконечник; 3 - установочная скоба.



Рис. 1.2.28 Шариковый индикаторный нутромер для измерения малых отверстий: 1 - деталь; 2 - упор; 3 - измерительная вставка; 4 - отсчётное устройство; 5 - закрепительный винт; 6 - игла; 7 - измерительный шарик.



Все индикаторные нутромеры используют для определения размеров относительный метод измерения: оценивается отклонение от заданного значения (размера настройки). Перед началом измерений нутромер настраивается на нужный размер - для этого используются либо аттестованные кольца, либо концевые меры с боковинами. Совпадение линии измерения с диаметром обеспечивается центрирующим мостиком - мини-опорами, расположенными на одной оси с подвижным стержнем (в некоторых моделях он отсутствует). Для измерения диаметров небольших отверстий, применяется цанговый или шариковый нутромер индикаторный.

На рынке представлены данные инструменты со сменными измерительными наконечниками, имеющие цену деления 10 и 1 мкм (соответственно погрешность измерений составляет до 10 или до 3 мкм).

Конструктивно, двухконтактный индикаторный нутромер состоит из двух расположенных на одной оси измерительных стержней (подвижного и неподвижного - сменной вставки) и механизма, передающего движение подвижного стержня на индикатор часового типа (или элементы цифрового отсчетного устройства).

Впрочем, в некоторых индикаторных нутромерах перемещение подвижного стержня передается сразу на отсчетное устройство. Существуют также трехконтактные индикаторные нутромеры.

Глубиномеры индикаторные типа ГИ предназначены для измерения глубины пазов, отверстий и высоты уступов. Оснащены индикатором часового типа по ГОСТ 577-68. Диапазон измерения обеспечивает набор сменных измерительных стержней, оснащенных твердым сплавом. Цена деления: 0,01 мм. Комплектность: ГИ – 100 - девять стержней. Глубиномер является одной из разновидностей манометра и используется с целью измерения высоты уступов, глубины пазов, отверстий и т.д.



Индикаторный прибор состоит из гидравлического демпфера и скобы с индикатором. Гидравлический демпфер крепится на кожухе шлифовального круга болтом 7. Винты 2 служат для регулирования положения прибора в том случае, если он крепится на необработанной поверхности. На рычаге 10 укреплена скоба. Пружина толкает вверх рычаг 10 вместе со скобой; по окончании замера, натянув рукой к себе скобу, выводят её из соприкосновения с изделием, и она устанавливается в крайнем верхнем положении. Гидравлический демпфер служит для того, чтобы избежать толчков, могущих расстроить установку индикаторного прибора на размер. Демпфер состоит из цилиндра 3, лопасти 7 и перегородки 4. При повороте валика 7 поворачивают установку „на нуль" индикатора скобы нужно производить по прошлифованному в размер изделию или по калибровой пробке, установив её на центре станка. Описываемый универсальный индикаторный прибор можно применять и для промера конических изделий. В этом случае добавляется лапка 7 для фиксации в определённом положении. При этом прибор, благодаря роликам 2 и пружине 3, всё время отжимается влево, прижимая лапку к фиксирующему буртику изделия.

Индикаторные скобы значительно повышают производительность шлифовальных станков и почти незаменимы при шлифовании таких деталей, как коленчатые валы.

На торце круглошлифовальных станков типа ЗТ16 при шлифовании шеек и торцов, если требуется выдержать заданный размер до шлифуемого торца в осевом направлении. Применяют комбинированный индикаторный прибор для обеспечения контролирования вращающихся шлифуемых цилиндрических и торцевых поверхностей изделий.



Рисунок 1.2.29 Скобы индикаторные тип СИ (ГОСТ 11098-75)

Скобы индикаторные тип СИ (ГОСТ 11098-75) предназначены для измерения наружных размеров изделий. Измерительные поверхности скоб оснащены твердым сплавом. Укомплектованы одной установочной мерой для диапазона измерений до 100 мм, двумя установочными мерами для диапазона измерений oт 100 до 700 мм и тремя - для диапазона свыше 700 мм. Скобы выпускаются с ценой деления 0,01 мм и диапазоном измерения до 1000 мм.



Обозначение скобы индикаторной СИ c диапазоном измерения 0-50 мм и с точностью измерения 0,01 мм.

Скоба рычажная или индикаторная является измерительным инструментом, применяемым в приборостроении и машиностроении при массовом производстве деталей высокой точности.

У скобы рычажной в корпус встроено отсчетное устройство рычажно-зубчатого типа. У скобы индикаторной имеется индикатор часового типа и переставная пятка для увеличения пределов измерений. Инструменты снабжены теплоизоляционными накладками, чтобы исключить влияние теплоты рук оператора на результаты показаний.

Измерительные поверхности всех типов скоб выполнены из твердых сплавов.

cyberpedia.su

Глубиномер микрометрический типа ГИ паспорт

Назначение

1.1. Глубиномер индикаторный (электронный) предназначен для измерения глубин отверстий, канавок, уступов, пазов. Инструмент состоит из основания и индикаторной головки с электронным отсчетным устройством.

1.2. Пример условного обозначения микрометрического глубиномера с диапазоном измерения 0-100 мм и значением цены деления 0,01 мм:

Глубиномер индикаторный (электронный) ГИ-100-0,01.

Технические характеристики

Изготавливаются из углеродистой или нержавеющей стали.

Диапазон измерений глубиномера, мм ― 0-100.

Цена деления составляет 0,01 мм.

Диапазон измерений отсчетного устройства, мм ― 0-10 мм.

Наибольшая разность погрешностей индикатора на всем диапазоне измерения, мкм ― 15.

Измерительное усилие, Н ― не более  2.

Колебание измерительного усилия в пределах рабочего хода, Н, не более – 0,8.

Длина измерительной базы ― 80 мм.

Условия эксплуатации

3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.

3.2. Относительная влажность воздуха не более 80% при температуре 20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.

Комплектность

В комплект входят:

  • индикаторный глубиномер;
  • футляр;
  • измерительные стержни – 8 шт;
  • батарейка;
  • паспорт.

Устройство и принцип работы

5.1. Глубиномер индикаторный — измерительный прибор, применяемый для измерения линейных размеров контактным методом. Вид измерений – абсолютный.

5.2. Перемещение измерительного стержня преобразуется электронным отсчетным устройством в электрический сигнал и  отображается на жидкокристаллическом дисплее.

5.3. Прибор может отображать измеренные значения как в метрической системе единиц, так и в дюймовой.

5.3. Для получения конечного результата измерения следует учесть длину измерительного стержня.

5.4. Основанием индикаторный глубиномер устанавливают на поверхность, от которой отсчитывается измеряемая величина.

Рис.1. Глубиномер индикаторный с отсчетным устройством в виде инди-катора часового типа.

1-основание, 2-державка, 3- электронное отсчетное устройство, 4- винт крепления отсчетного устройства, 5 – измерительный стержень

5.4. Индикаторный глубиномер состоит из основания (измерительная база) 1, державки 2, которая фиксирует измерительную головку часового типа 3 зажимом 4, ослабив который индикатор можно развернуть и измерительного стержня, перемещение которого воспринимается как результат измерения.

Указание мер безопасности

Во избежание травматизма не проводить измерения на ходу станка и при вращении измеряемой детали.

Подготовка к работе

7.1. Ознакомиться перед началом работы с паспортом на индикаторный глубиномер.

7.2. Протереть индикаторный глубиномер, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. Проверить установку на ноль. При необходимости, привести прибор к нулевой точке, настроив отсчетное устройство по эталонным концевым мерам.

7.4. Проверить батарейку, при необходимости заменить на новую.

Порядок работы и техническое обслуживание

8.1. В процессе работы и по окончании ее протирать индикаторный.

глубиномер салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой

8.2. По окончании работы нанести на поверхности индикаторного глубиномера тонкий слой любого технического масла и поместить в футляр.

8.3. В процессе эксплуатации не допускать грубых ударов или падений во избежание изгибов и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.

8.4. При измерении недопустимы перекосы измерительного стержня.

Батарейку необходимо извлечь из прибора в случае, если измерения проводятся с длительными интервалами (около 3 месяцев).

Правила хранения

9.1. Хранить индикаторный глубиномер в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С  и относительной влажности не более 80% при температуре +20˚С.

9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки индикаторного глубиномера маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.

9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.

 Методы и средства поверки

10.1. Поверка индикаторного глубиномера должна производиться методами и средствами, указанными в ГСИ 2006-89 «Глубиномер индикаторный. Методика поверки».

10.2. Межповерочный интервал устанавливается потребителем, в зависимости от интенсивности эксплуатации индикаторного глубиномера.

 Сведения о консервации

11.1. Индикаторный глубиномер подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.

11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.

Глубиномер микрометрический типа ГИ

pro-techinfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
