Содержание

самая эффективная методика + инструкция с фото

Что бы обустроить свой частный участок, зачастую требуются теплицы или же беседки, но для этого необходимо согнуть профильную трубку.

Многие люди думают, что это выполнить невозможно своими руками. Но, все же существует несколько давно проверенных методов, которые помогут сделать Вам это, без всяких трудностей.

Краткое содержимое статьи:

Нюансы, которые следует учесть при сгибании трубы

Профильной трубой люди называют изделие, которое имеет, например квадратную форму, и внутри нее пустота.

Конечно изогнуть трубу и не повредить ее при этом, задача не из простых, но все же выполнить ее реально. Все это становится возможным, если использовать специальное приспособление.

Когда Вы начнете сгибать трубу, необходимо следить за внешней стенкой, так как от нагревания она может дать трещины.

Именно поэтому производить изгиб необходимо плавно и медленно, тогда риск того, что труба придёт в негодность резко уменьшается. После изгиба трубы обязательно необходимо проверить края, что бы они смотрели в одну сторону, если же этого не произошло поправьте их аккуратно.

Помните о том, что сгибать трубу необходимо начинать с конца, тогда она легче будет поддаваться изменению профиля.

Сгиб профильных трубок при помощи сварки

Сделать сгиб в трубе можно с помощью болгарки. Ее применяют для того, чтобы сделать надрезы. Для этого Вам необходимо зафиксировать трубу в специальных тисках. Далее аккуратно делаются надрезы в тех местах где будут расположены сгибы трубы.

И дело осталось за малым согнуть профиль в местах надрезах. После проделанной работы, необходимо заварить образовавшиеся отверстия, используя при этом сварку. На последнем этапе места сгиба следует зашлифовать.

Использование песка для сгибания профильной трубы

При помощи использования песка Вы сможете получить трубу необходимого для Вас радиуса.

Для этого Вам понадобиться зафиксировать один из краев трубы в земле, далее наполнить трубку песком.

После это разогреваем специальную паяльную лампу, и проводим ею там, где хотим получить изгиб.

Не следует спешить сгибать трубу, так как труба может не успеть нагреться и как последствие может просто лопнуть. С помощью такого горячего метода вместо песка можно использовать воду.

Сгиб трубы при помощи пружистого метода

Благодаря этому методу Вы сможете сохранить целостность стенок Вашей профильной трубы. Что бы осуществить данный метод, необходимо провести подготовительные работы.

Вам понадобится подготовить пружины, которые будут изготовлены из проволоки.

Далее изготовляем шаблон, по которому и будем осуществлять сгиб трубы. Сгиб трубы будет осуществлен благодаря тому, что внутри трубы будет расположена пружина, которая поможет не только согнуть трубу, но и предотвратить ее излом.

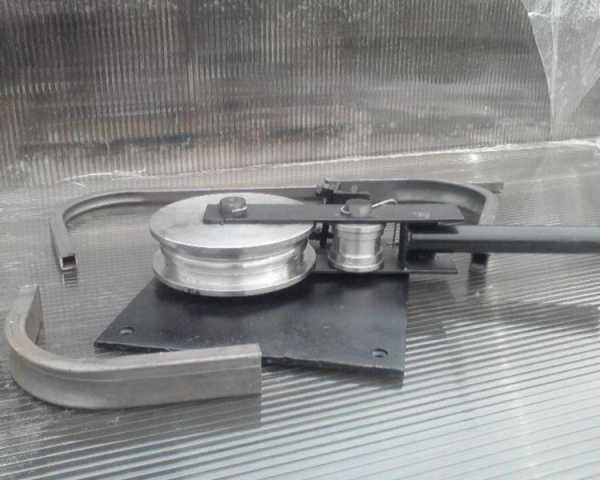

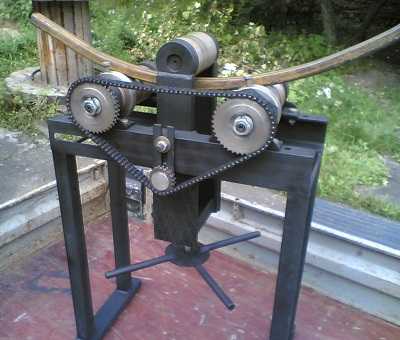

Сгиб профильной трубы при помощи трубогиба

Трубогиб – это изготовленная своими руками конструкция, которая состоит из нескольких валиков, которые зажаты между  столбиками.

В этой конструкции посредине занимает место каретка, которая изготавливается из уголков, а сверху конструкции располагается площадка в виде квадрата.

Что бы согнуть трубу необходимо ее разместить между валиками и протянуть ее на то расстояние, которое необходимо. После такого первого проката трубка станет похожа на дугу.

Далее следует выполнить те же действия, только уже с другой стороны. Данный набор действий необходимо повторить около 4 – х раз для идеального результата.

После ознакомления со статьей ВЫ понимаете, что согнуть трубу не предоставляет особой сложности и специальных дорогих приспособлений. Главное следовать инструкции и приложить минимум усилий и у Вас обязательно все получиться!

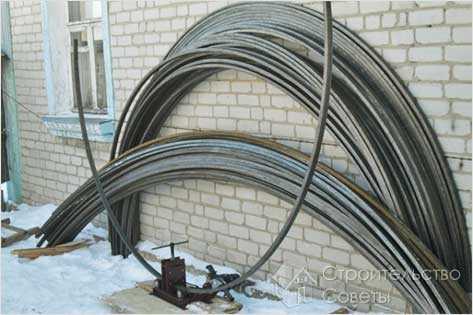

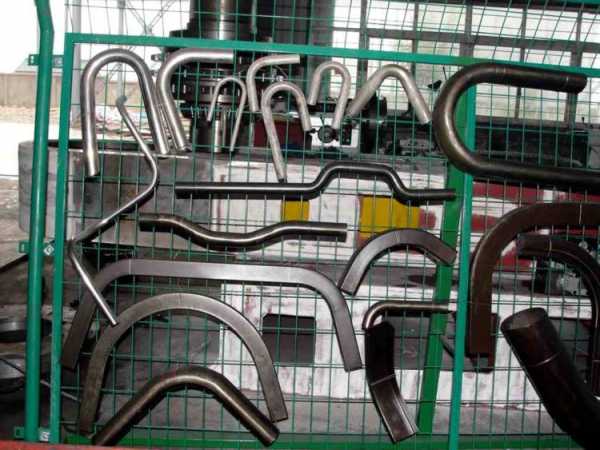

Фото примеры как гнуть профильную трубу




stroykadomainfo.ru

особенности изгиба, принцип работы и советы

Многие владельцы огородов и дач часто замышляются о постройке теплицы. Так как деревянные оранжереи давно стали не актуальны, в наше время используют профильную трубу. Такой материал более крепкий и пропускает гораздо больше света. С первого взгляда кажется, что загнуть профильную трубу очень тяжело и без специального оборудования не обойтись. Однако если разобраться, как согнуть профильную трубу без трубогиба, это с легкостью можно сделать и в домашних условиях.

Содержание материала

Сложности процесса

Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:

  • механическое воздействие;
  • нагревание металла.

В первом случае гнуть металл приходится без нагревания. Такой способ лучше тем, что металл не теряет свои свойства. Однако без нагревания материала изогнуть металл будет очень сложно. При нагревании изготовить изгиб гораздо проще, но металл может потерять свои свойства и стать менее прочным.

Также рекомендуем прочитать:

Круглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.

Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.

Если осмотреть профессиональное оборудование, то можно заметить, что внутри прокатного валика есть специальный паз, который продавливает середину стенки профильной трубы. Это помогает тем, что внутренняя кромка сдавливается и складок становится меньше.

Секторная сварка

Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.

Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой. В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь.

Люди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.

Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.

С помощью песка

Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок. Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу. Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.

Изгиб на дереве

Такой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.

Приспособления для работы

Из текста выше стало понятно, как согнуть трубу в домашних условиях. Но все эти методы подходят для разового использования. Если требуется постоянно изгибать материал, то лучше обзавестись специальным станком. Но так как он стоит дорого, можно приготовить кондуктор из металла.

Как правило, часто требуются разные диаметры для изделий из согнутой трубы. Поэтому одним кондуктором попросту не обойтись.

Чтобы постоянно не искать гибкий металл для кондуктора, можно использовать трубу различных диаметров. Достаточно обрезать от круглых труб полосы по 5 см и можно считать, что кондуктор будет многофункциональным.

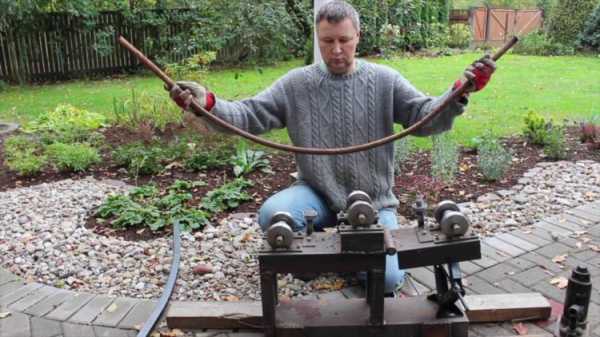

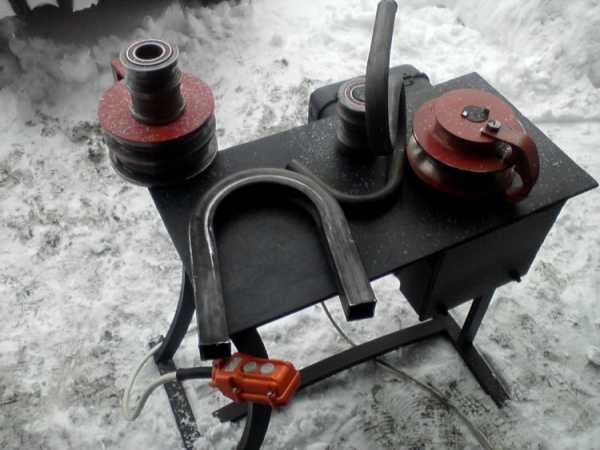

Трубогиб своими руками

Чтобы механизировать изгиб материала и не тратить финансы, можно изготовить домашний трубогиб. Но и для такого приспособления нужно будет небольшое вложение. Для такого оборудования потребуются:

  • 2 валика диаметром около 10 см;
  • 1 валик с зажимом;
  • металлическая стойка.

Два валика устанавливаются и свариваются параллельно друг другу. Третий валик с зажимом устанавливается чуть выше нижних. Таким способом можно положить материал и прижать его верхним валиком. После того как материал установлен, достаточно прокатать его в одну и другу сторону. Если угол нужен больше, можно еще зажать верхний валик и повторить действие.

Минус такого аппарата в том, что на нем не получится изготавливать изгибы с маленьким радиусом. Попросту не хватит силы давления на зажиме. Материал, который будет получаться после домашнего станка, идеально подойдет для теплиц, навесов и других изделий, где не требуется острый угол.

pochini.guru

Как согнуть профильную трубу с помощью профилегиба

Если вы самостоятельно обустраиваете частный дом или дачу, то вам непременно придется столкнуться с необходимостью изгиба трубы. Многие задумываются об этом, когда пытаются соорудить на своем участке беседки, теплицы, а также иные строения аналогичного типа.

Особенно популярными являются профильные трубы, которые по сравнению с обычными круглыми, выглядят несколько привлекательнее. Тогда вопрос: «как согнуть профильную трубу?» становится более актуальным.

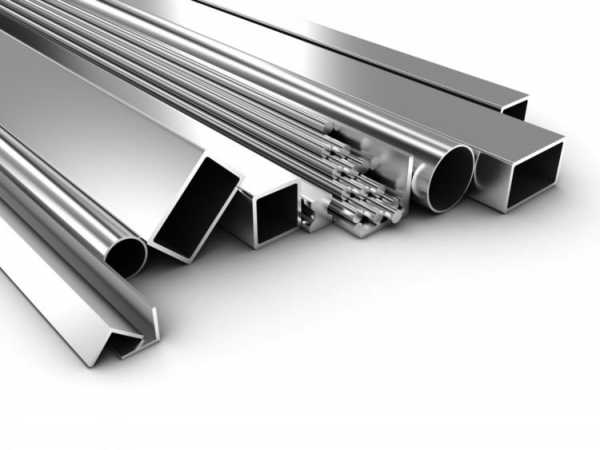

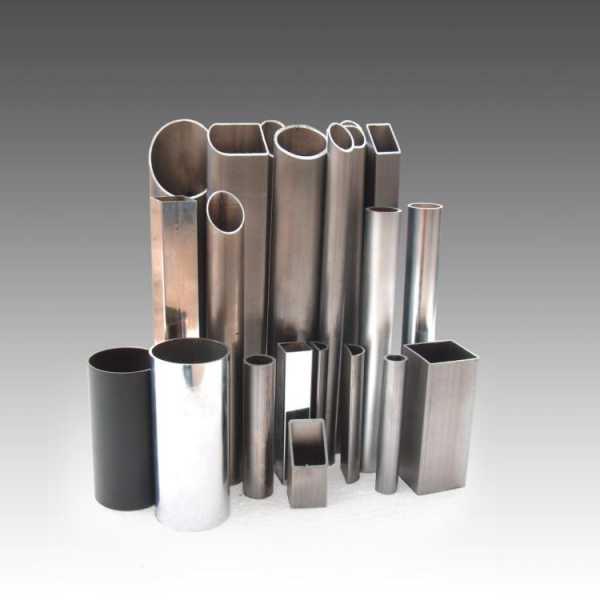

Различные профили труб

Это ведет к наличию некоторых неудобств. К примеру, если круглую трубу можно согнуть трубогибом, то с профильной такой номер не пройдет. Гидравлические трубогибы имеют на роликах круглый сгиб, что будет вести к деформации и повреждению профильной трубы, если она будет подвергаться воздействию такого устройства.

Но в таком случае как согнуть профильную трубу своими силами, чтобы не повредить ее? Для подобных целей можно обратиться к нескольким способам, один из которых предполагает использования специальных станков, способных загнуть профильную трубу. Такое оборудование называют профилегибами.

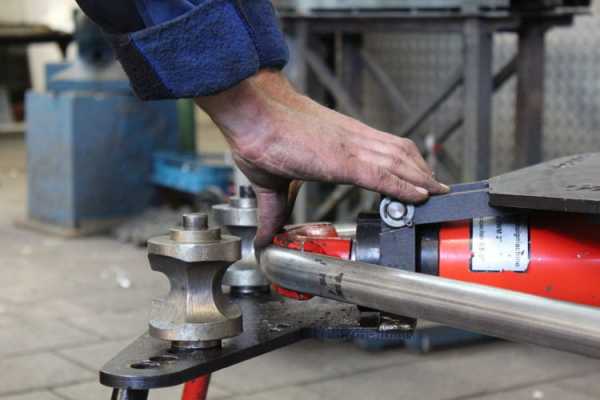

В принципе, это профессиональное оборудование, которое довольно дорогое по цене, так что рядовому пользователю оно ни к чему. Если же необходимость подобных работ возникает не постоянно, то можно воспользоваться ручными трубогибами, способными работать как с профильной, так и с круглой трубой.

Стоимость оборудования для гибки профильных труб

Стоимость такого оборудования находится в районе 100 долларов, а ко всему, для сгибания труб нужно будет прикладывать немало усилий.

В случае разовой необходимости изгиба трубы не вижу смысла тратиться на дорогостоящие инструменты и обратиться в мастерскую к профессионалам. Тем более что профессионалы могут продать уже готовое изделие, что сэкономит и время и деньги, поэтому лучше обратиться к профессионалам.

Но ведь иногда таких возможностей нет, и необходимо согнуть профильную трубу (Знать вес профилированных изделий не помешает) своими руками в домашних условиях. Тогда можно прибегнуть к помощи сварки и болгарки. Делается это следующим образом:

  1. Для этого рассчитывают необходимый радиус закругления.
  2. Потом по всей длине изгиба болгаркой делают равномерные поперечные пропилы трех из сторон, что существенно облегчает процесс изгиба.
  3. После этого нужно всего лишь поработать сваркой и зашлифовать сварочные швы.

Этот способ позволяет добиться вполне впечатляющих результатов при заданных радиусах изгиба.

Работа на специальном станке

Если такой вариант не подходит, тогда можно воспользоваться средствами внутреннего противодействия. Одним из них может стать изготовленная из проволоки 1-4 мм пружина. Величина наружных сегментов должна быть меньше внутренних размеров сечения трубы на 1,2-2 мм. Это позволит без затруднений внедриться внутрь профильной трубы.

После установки такого устройства внутрь профильной трубы ее нагревают с использованием паяльной лампы и изгибают на болванке, радиус которой должен соответствовать определенному ранее внутреннему радиусу трубы.

Иногда аналогично производят загиб профильной трубы, используя вместо проволоки песок, который плотно набивают в изделие и закрывают его с обеих сторон пробками. После изгиба и извлечения заглушек, песок высыпается из изделия, и получается качественно согнутая труба.

phoenix-master.com

Как согнуть профильную трубу своими руками

О том, как выполнить изгиб профильных труб самостоятельно в домашних условиях, задумываются многие, когда возникает необходимость построить на участке беседку, теплицу и другие строения такого типа. И это не случайно, поскольку выглядят профильные трубы гораздо выигрышнее по сравнению с изделиями, произведенными из труб обыкновенных круглых сечений.

Но обычную трубу, у которой круглое сечение, можно согнуть при помощи обыкновенного трубогиба, а профильную трубу при помощи трубогиба согнуть не удастся, потому что у гидравлических обычных трубогибов у башмаков и роликов сгиб имеет форму округлую. Если попробовать профильную трубу изогнуть, то на трубе появятся изломы и трещины или же труба сплющится.

Советы

Трубогиб для профильных труб

С этой целью применяются несколько способов. К их числу относится гибка при помощи специальных станков, предназначенных специально для труб профильного типа. Такого вида станки называются профилегибами. Однако эти станки имеют весьма приличную стоимость. Кроме того, рядовому домовладельцу ни к чему профессиональное оборудование. Если трубу согнуть требуется лишь один раз, то можно в продаже найти ручные трубогибы, которые подходят и для профильных труб и для круглых. Они стоят относительно недорого (до 100 долларов). При сгибании труб с помощью ручного трубогиба потребуется приложить значительные физические усилия.

Еще один метод, который в таких случаях нередко используется – это выполнение сгиба трубы своими руками с помощью народных методов. Но подобным способом можно согнуть трубы, у которых либо небольшое сечение, либо они изготовлены из достаточно мягкого металла, например, меди.

С помощью трубогиба

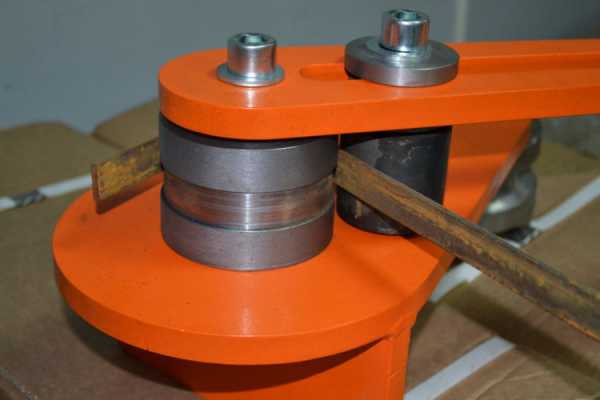

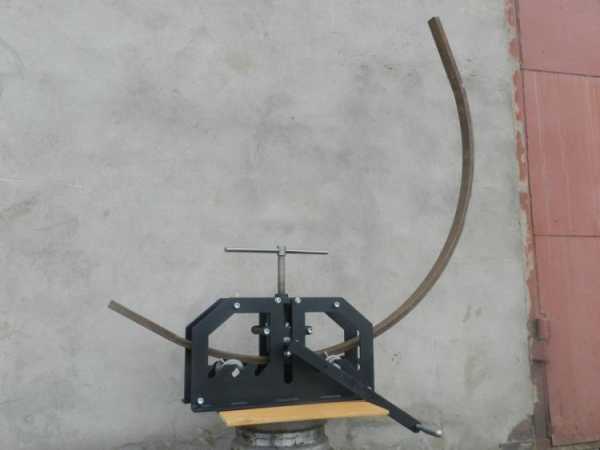

Использование профилегиба

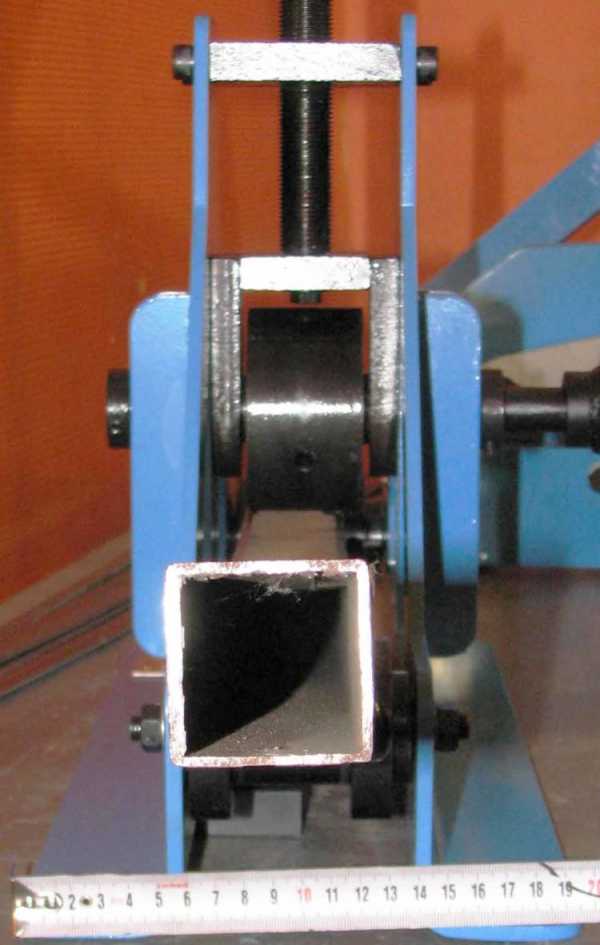

Для того чтобы самому произвести изгиб профильной трубы, необходимо исходить из радиуса изгиба, материала, из которого труба изготовлена, толщины стенок, а также сечения трубы. Кроме того, следует учитывать требуемую сгибаемую точность, качество изделия, которое получается в результате и условия производства.

Изгиб труб профильных выполняется в допустимых пределах размеров их сечения, а также толщины стенок. При этом необходимо избегать, чтобы поперечное сечение трубы сплющивалось, и происходил излом внутренней части трубы.

Когда труба находится в станке, то она по краям обхватывается и растягивается. Одновременно с этим труба и изгибается в процессе движения гибочного шаблона.

Обратите внимание! Для того чтобы на сгибе сохранить стойкость стенок трубы, сгибание выполняется под внутренним гидростатическим давлением. Для этого на концы трубы надеваются заглушки, и внутрь трубы подается жидкость. После этого к середине трубы подводится гибочный шаблон. При помощи этого шаблона и выполняется изгиб, придавая при этом трубе необходимую форму.

С применением сварки и болгарки

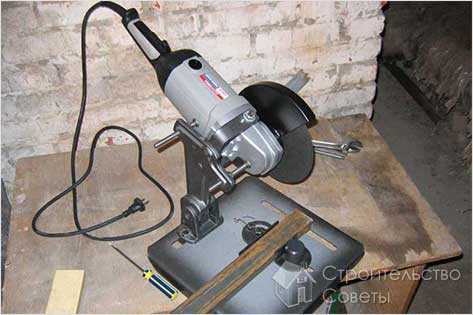

Сгибаем с помощью болгарки

Согнуть профильную трубу можно также без использования специальных инструментов и станков.

Причем можно добиться в большинстве случаев изгиба действительно хорошего качества.

Для того чтобы сгибать профильную трубу при помощи сварочного аппарата и болгарки, необходимо выполнить следующее:

  • рассчитать радиус загибания (закругления) трубы;
  • по длине изгибаемого участка равномерно сделать с 3-х сторон пропилы;
  • после этого труба с легкостью гнется;
  • пропиленные места свариваются;
  • места сварки обрабатываются и шлифуются.

Можно достичь таким способом хорошего внешнего результата при требуемом радиусе изгибания трубы.

С применением средства внутреннего противодействия

Сгибание труб методом противодействия

В качестве такого средства может служить специально изготовленная пружина. Прежде чем согнуть трубу, из стальной проволоки навивается пружина квадратного сечения. Каждая сторона сегмента пружины должны иметь величину, которая на 1,5-2 мм будет меньше внутренней величины сечения трубы. Это необходимо для того, чтобы пружина без всяких усилий могла внедриться в трубу. После того как устанавливается место изгиба трубы, прежде чем начать ее гнуть, изгибаемый участок разогревается паяльной лампой. Затем на болванке производится изгиб трубы. Радиус этой болванки равен требуемому радиусу гнущейся трубы.

Медная профильная труба (для отопления или водопровода) в зимний период при необходимости может быть согнута несколько оригинальным методом. Для этого необходимо: медную трубу заполнять водой, предварительно пробкой закрыв один из концов. Труба выставляется на мороз, пока жидкость полностью не замерзнет. Изгибание трубы из меди после этого выполняется по шаблону соответствующего радиуса. При этом не прикладываются усилия, и не теряется сечение.

Видео

Вот такой ручной профилегиб можно собрать самому:

stroysvoimirukami.ru

Как согнуть профильную трубу в домашних условиях

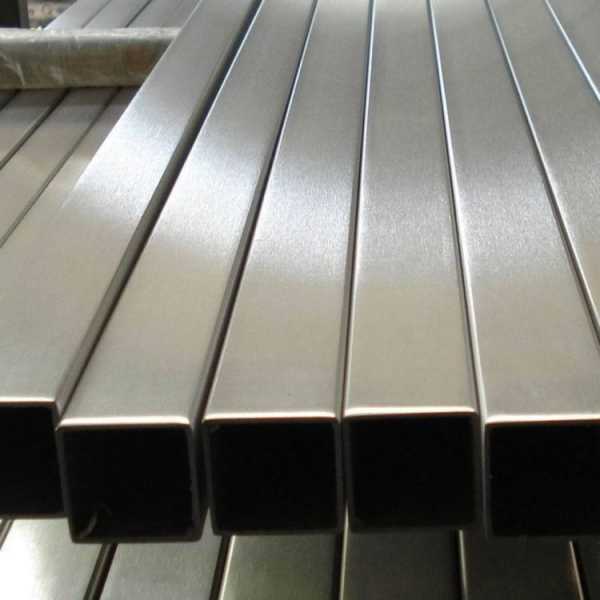

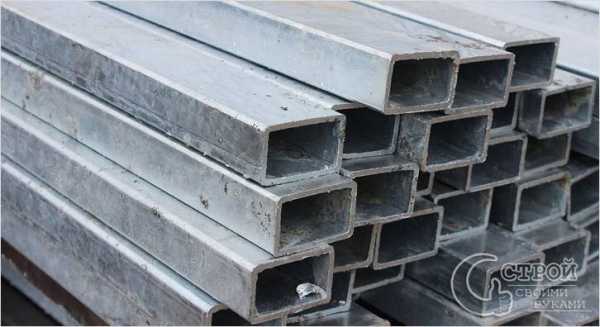

Профильная труба – это труба, имеющая квадратное или прямоугольное сечение. Поэтому, возможно, вы подумаете, что согнуть ее практически невозможно. Хотя на самом деле, зная, как согнуть профильную трубу, это процесс покажется вам почти пустяком.

Однако приступая к работе, надо точно знать, что именно вы хотите в результате получить. Гнуть трубу, как говорится «на глазок» — это лишняя трата и своего времени, и физических сил.

Содержание:

Неаккуратно приложенные усилия могут разрушить профильную трубу, даже несмотря на то, что она сделана из металла.

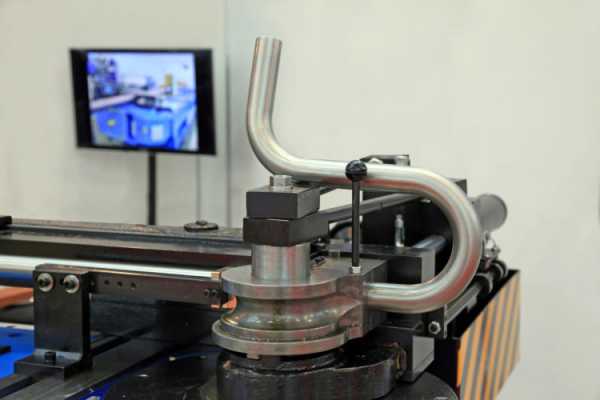

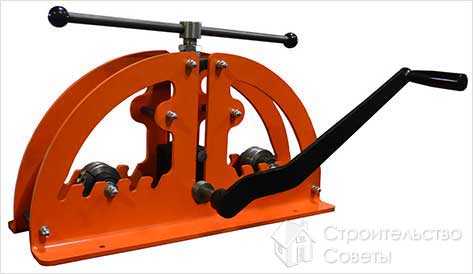

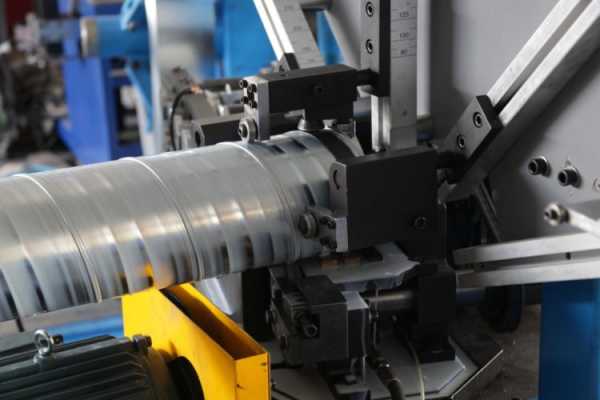

Станок для гибки труб

Так как согнуть профильную трубу надо очень аккуратно, чтобы по возможности не изменилось ее сечение и, конечно же, связанные с ним свойства (жесткость и прочность), то лучше всего воспользоваться для этих целей специальным станком, который называют профилегибом. Покупать такой станок для разовых работ финансово невыгодно, поэтому можно просто обратиться в фирму, которая это оборудование уже имеет и ее работники выполнят ваш заказ быстро и качественно. Стоимость таких работ может варьироваться, но в любом случае это будет гораздо дешевле, чем купить трубогиб для личного использования.

При использовании станка сгибание трубы обычно производится равномерно по всей ее длине.

Действовать следует постепенно, чтобы не появились изломы и не произошло сплющивание профиля, которое невозможно уже будет устранить.

При правильном приложении усилий вам удастся избежать также и таких дефектов, как появление гофрированных участков. Труба останется гладкой, так как трубогиб одновременно и растягивает, и изгибает ее, в то время как сжимающее усилие также возникает постепенно и действует постоянно, а не рывками.

Однако чтобы добиться повышенного качества работы, стоит воспользоваться методом изгиба с использованием плюсов гидростатического давления. Для этого профильную трубу необходимо полностью заполнить жидкостью, закрыв затем ее оба конца специальными заглушками. Сгибать на станке такую трубу следует начинать с ее центра, а не с края, постепенно уменьшая радиус изгиба до достижения нужной формы.

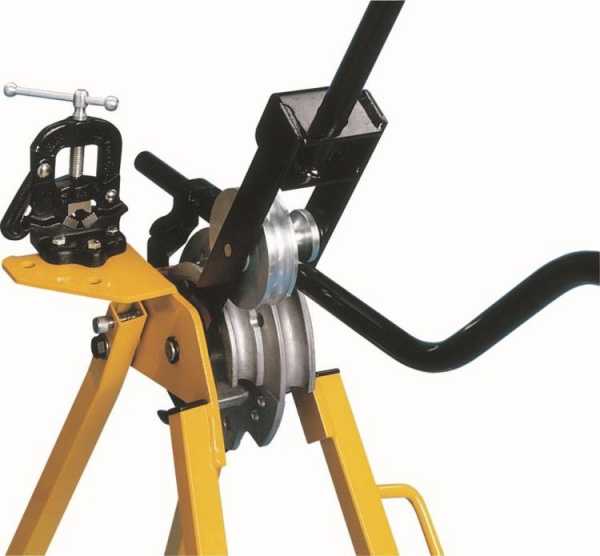

Гнем вручную

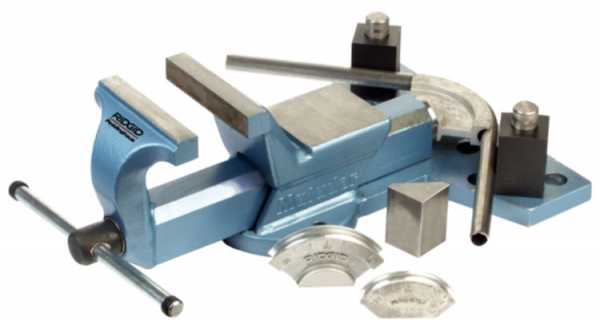

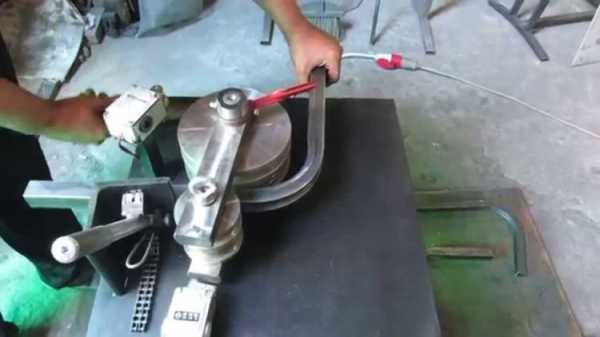

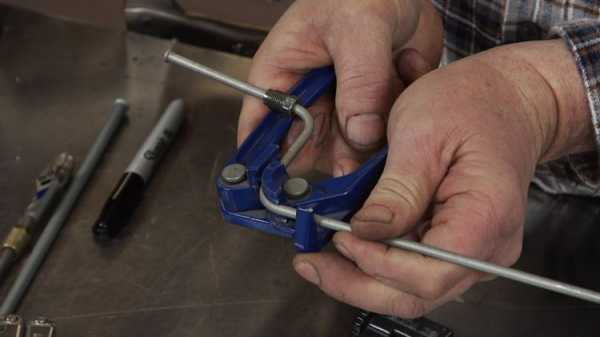

Другой вариант – воспользоваться ручным трубогибом, подходящим для выбранного вами сечения трубы. К сожалению, применение этого приспособления требует значительных физических усилий, которые «по плечу» не каждому из нас, так как согнуть профильную трубу, стенки которой имеют толщину в несколько миллиметров, достаточно сложно.

К тому же, если профильная труба имеет большое сечение, то согнуть ее вручную у вас не получится, так как к ручной трубогиб рассчитан только на строго определенные размеры трубы.

Домашний вариант

Если ни одного из вышеуказанных трубогибов (ни ручного, ни в виде станка) у вас нет, можете воспользоваться еще одним способом – согнуть трубу в домашних условиях с помощью «болгарки» и сварки.

В этом случае процесс будет выглядеть следующим образом и займет довольно много времени:

  1. Прежде всего, необходимо рассчитать радиус изгиба профильной трубы, который вам необходим.
  2. Нанесите на трубу отметки, по которым вы ее будете разрезать, чтобы затем изогнуть до нужной формы. Помните, что чем чаще будут пропилы, тем более плавным будет конечный изгиб профильной трубы.
  3. С помощью «болгарки» выполните пропилы трех сторон, все время оставляя четвертую сторону сечения нетронутой.
  4. Аккуратно изогните трубу до нужной формы. Для облегчения процесса можно воспользоваться своеобразным лекалом, выпиленным из дерева, внешний край которого будет повторять нужную форму изгиба. Приложите край (целую четвертую сторону) профильной трубы к нему, закрепите и приступайте к сгибанию до нужной кривизны.
  5. С помощью сварочного аппарата заварите пропилы. Швы должны быть достаточно аккуратными и прочными.
  6. Отшлифуйте места сварки, чтобы в итоге у вас получилась ровная поверхность.

Так как согнуть профильную трубу таким способом быстро у вас не получится, использовать «болгарку» и сварку лучше только для единичных работ или для сгибания труб большого сечения. Если же вам необходимо выполнить довольно большое количество изогнутых профильных труб, лучше сначала смастерить самодельный трубогиб.

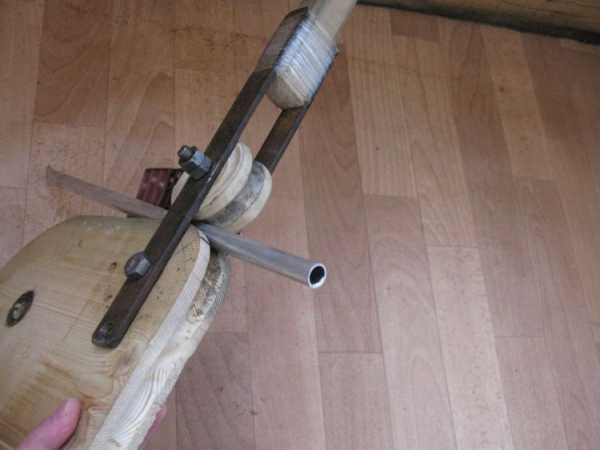

Трубогиб своими руками

Создать трубогиб своими руками не очень сложно, если вы, конечно же, знаете принцип его действия и основные элементы конструкции. В качестве подсказки при этом вы можете воспользоваться вот этим видео:

Пружина для изгибания трубы

Мастера знают еще один способ, как согнуть профильную трубу. Для этого они используют специально изготовленную пружину квадратного сечения, сделанную из стальной проволоки толщиной в 2-4 мм. Внешний размер пружины должен быть на 1-2 мм меньше внутреннего сечения профильной трубы.

Готовую пружину помещают в трубу. Затем с помощью паяльной лампы нагревают тот участок трубы, который необходимо согнуть (не забывая про специальные защитные перчатки и клещи), прикладывают его к болванке, имеющей необходимый радиус, закрепляют и надавливают до получения необходимого изгиба.


Похожие статьи

kirpich174.ru

Как согнуть профильную трубу в домашних условиях

Каркасные конструкции, ограждения и другие сооружения из труб надежны и практичны. При этом профильные трубы не только более эстетичны, но и обладают большей жесткостью. Как согнуть профильную трубу без образования складок и снижения прочности – не самый простой вопрос, однако и эту задачу можно решить в бытовых условиях.

Ручная гибка профильных труб

Профессиональный гидравлический трубогиб – достаточно дорогое оборудование, которое не окупится при разовой или периодической эксплуатации Его приобретение экономически нецелесообразно, поэтому следует решить, как согнуть профильную трубу в домашних условиях без применения дорогостоящей техники.

Для того, чтобы деформировать прочный прокат требуется приложить значительные усилия, но можно упростить задачу, используя несложные приспособления.

Использование пружины

Для реализации такого способа гибки профильных труб навивают пружину с квадратными звеньями. Каждая сторона звена такой пружины должна быть на несколько миллиметров меньше соответствующей стороны сечения профильной трубы. Готовую пружину помещают внутрь трубы и постепенно нагревают паяльной лампой место будущего сгиба. Для точного соблюдения радиуса лучше использовать болванку или шаблон, к которому прикладывают заготовку. Следует также позаботиться о собственной безопасности, работая в перчатках и используя клещи. Чтобы удерживать нагретую трубу.

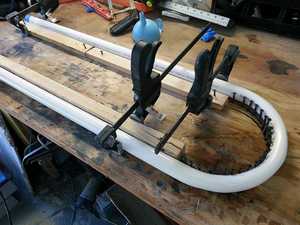

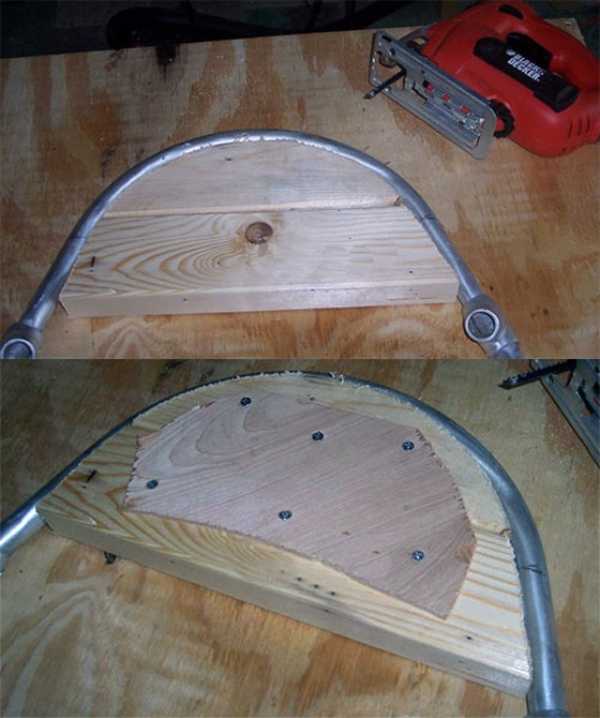

Простейшие приспособления

Самый простой домашний способ гибки труб предполагает соединение в одной конструкции лекала будущего готового изделия и упора для удобства выполнения работ. Оба этих элемента фиксируются на единой основе, образуя своеобразный рабочий стенд. Изготавливая такой простой, но функциональный самодельный трубогиб, следует принимать во внимание:

  • Элементы стенда могут изготавливаться из твердых пород дерева или из металла. Дерево проще в обработке, но металл долговечнее и подходит для работы даже со стальными трубами.
  • Если шаблон изготавливается из дерева, его рабочий торец (поверхность, на которую «ложится» сгибаемая труба) выполняется с уклоном, чтобы избежать соскальзывания изделия. При использовании металлического шаблона необходимо укомплектовать стенд фиксаторами.
  • Для возможности изготавливать изделия с разными радиусами кривизны можно сделать шаблон съемным и заменять его на другой при необходимости.
  • Универсальный самодельный трубогиб можно сделать, используя съемные металлические крючки-фиксаторы.
  • Расширить возможности простейшего приспособления возможно, если применять лебедку.

Перечисленные выше рекомендации помогут решить, как сделать трубогиб просто и достаточно быстро, не обременяя в то же время бюджет непредвиденными расходами.

Существуют несложные способы упростить работу:

  • Увеличить прикладываемое усилие легко с помощью рычага, просто вставив в конец трубы металлический стержень.
  • Использовать гидростатические силы, для чего сгибаемую трубу заполняют водой и закрывают заглушками. Сгибать такую трубу следует с центра.

Видео по теме:

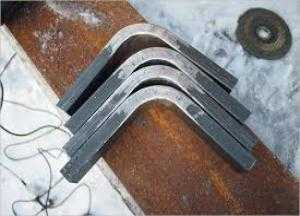

Сварной способ

Как согнуть профильную трубу без трубогиба, особенно, если у нее достаточно большая толщина стенок? При наличии определенных навыков для этих целей можно использовать болгарку и сварочный аппарат. Точность радиуса кривизны, как и в других случаях, соблюдается при помощи болванки.

Последовательность действий

  1. На профильной трубе отмечается участок будущего изгиба.
  2. На этом отрезке выполняются распилы болгаркой – пропиливаются три стенки, четвертая остается нетронутой. Расстояние между распилами выбирается произвольно. Чем меньше промежутки, тем более плавным и точным будет изгиб, но увеличится объем работ при сварке на следующем этапе.
  3. Труба с распилами прикладывается к болванке и аккуратно сгибается.
  4. Пропилы завариваются.
  5. Сварные швы шлифуются до получения ровной поверхности.

Согнуть профильную трубу своими руками таким способом не сложно, можно получить любой необходимый радиус и даже конструкции сложных форм.

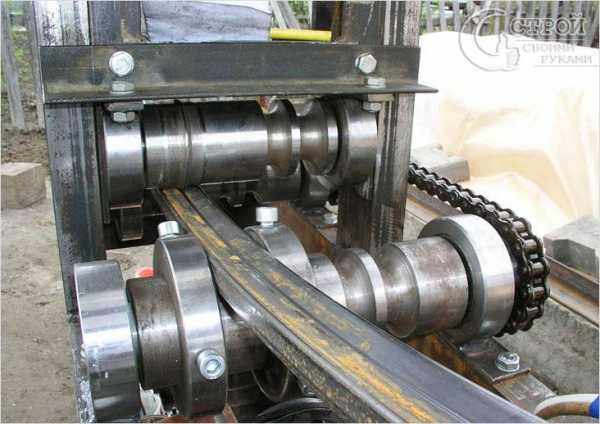

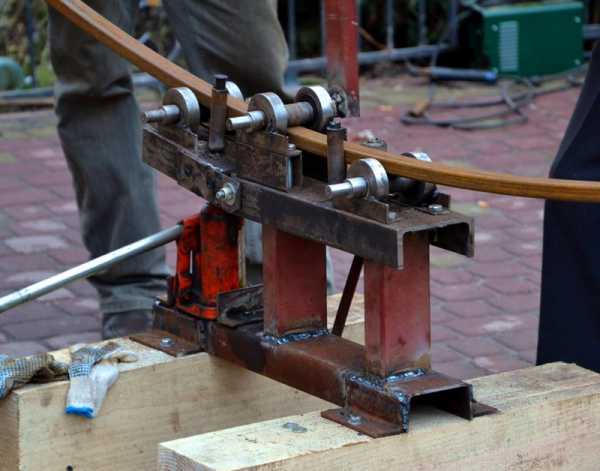

Прокатные модели

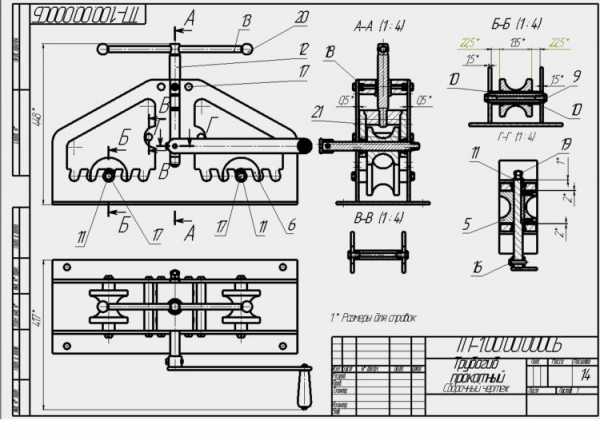

Если вас интересует, как сделать трубогиб для частого применения, стоит обратить внимание на прокатные самодельные станки. Самым сложным в изготовлении таких конструкций является производство в домашних условиях деталей с высокой точностью.



Для продвижения (прогона) трубы используются ролики или подшипники.

  • При необходимости гнуть алюминиевые или гибкие трубы, можно изготовить рабочие элементы из твердой древесины. Возможный вариант материала для изготовления роликов в этом случае – полиуретан. Преимущества дерева и полиуретана – небольшая стоимость, легкость изготовления в домашних условиях и простота замены при износе или повреждении.
  • Если древесина не выдерживает интенсивной эксплуатации или самодельный трубогиб предполагается использовать для работы со стальными трубами, лучше использовать металлические рабочие детали.
  • Расстояние между роликами влияет на работу оборудования – большие промежутки требуют приложения меньших усилий для деформации, но ограничивают возможности с точки зрения радиуса изгиба. При большом расстоянии между роликами значительный отрезок трубы вовсе не деформируется.
  • Если дооснастить простую конструкцию боковыми роликами с возможностью изменения их положения, инструмент станет более универсальным.
  • Боковые фиксаторы, обеспечивающие перпендикулярное положение трубы относительно осей роликов, позволяют избежать закручивания заготовки в спираль.
  • Для равномерного сгиба без деформаций трубу требуется «прокатать» несколько раз (для небольшого радиуса – до 50-100 прогонов). Желательно при этом обеспечить одинаковую скорость движения и прикладываемые усилия.

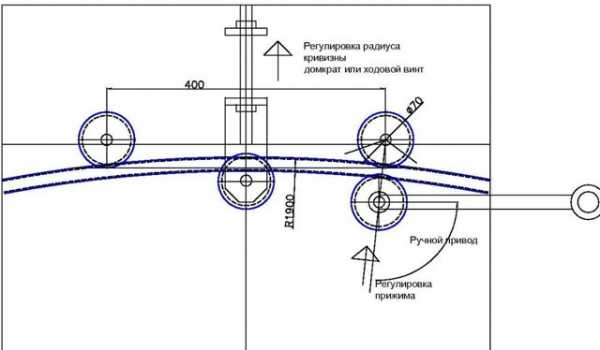

Видео инструкция устройства трубогиба:

Как согнуть профильную трубу с помощью такого устройства?

При затягивании прижимного ролика труба начинает движение через трубогиб. На один прогон приходится половина оборота фиксирующей полосы. Если необходимо согнуть трубу со сварным швом, важно, чтобы при каждом проходе он находился с одной и той же стороны.

banivl.ru

Как согнуть профильную трубу в домашних условиях без трубогиба

С необходимостью выполнять изгиб труб сталкивается абсолютно каждый застройщик при наличии и самостоятельном обустройстве своего жилья или даче.

При сооружении арочных конструкций для орошения сада или теплицы, и прочих приспособлений подобного типа, многие задумываются о том, как сделать это своими силами.

И это не вызывает удивлений, если учитывать, что профильные трубы намного легче поддаются воздействию, если сравнить их с другими изделиями круглого сечения.

Способы изменения геометрии

Труба с круглым сечением сгибается классическим трубогибом.

Но на профильную — воздействовать так, не получится.

Все потому, что у классического гидравлического трубогиба ролик и башмак имеет округлый сгиб, что при попытке ее сгиба приведет к образованию трещинок, заломов или потери товарного вид.

Как самостоятельно согнуть профиль и при этом, не допустив его поломки?

Для этой цели используется несколько методов, один из которых:

  • работа на специальном станке, что используется не только в мастерских, но и в домашних условиях.

Такой агрегат называется профилегибом. Но цена его заоблачная, и приобретать такую дорогостоящую технику исключительно для домашнего пользования не рационально.

Если сгибать трубу вы будете время от времени (например, при разводке труб водоснабжения в квартире), то можно приобрести в интернете ручной трубогиб, что воздействует, как на профильную, так и на обычную ПВХ трубу.

Такое оборудование стоит в разы дешевле профессионального аналога — примерно до 100 долларов.

При этом стоит обратить внимание, что для достижения необходимых результатов стоит приложить значительную физическую силу.

При единичной необходимости согнуть профильную трубу приобретать ручной трубогиб будет нецелесообразно, в этом случае лучше попросить помощи в мастерской или в цехе соответствующего направления за определенную плату.

Там вам смогут продать уже готовые согнутые изделия.

Вы существенно сэкономите и драгоценные минуты, и средства, при этом получите изогнутый материал с необходимым радиусом.

А знаете ли вы расценки на сантехнические работы с полипропиленом? Что объединяет понятие сантехработы и примерный прейскурант — с этим можно ознакомиться в полезной статье.

Про устройство шаровых смесителей написано на этой странице. Прочитайте, как просто его разобрать.

Еще один способ, что часто применяют в подобных случаях – сгибают профильную трубу собственноручно с использованием «народной техники».

Но, такой способ можно использовать для изгиба пустотелых предметов небольшого сечения – сделанных из стали, меди, полимера.

Как согнуть в домашних условиях

Как сделать это собственными силами? Первоначально необходимо учитывать:

  • величину сечения,
  • толщину стенки,
  • материал изготовления,
  • радиус изгиба.

Потом стоит учесть производственные условия, предполагаемый сгиб и качество изделия, которое вы получите в результате манипуляций.

Изгиб профильной трубы проводится в границе технического допуска толщины стенок и величины сечения. Необходимо избегать нежелательных последствий, таких как излом на внутренней стороне и сплющивание поперек сечения.

ВАЖНО. Если вы хотите согнуть квадратную трубу по незначительному радиусу, стоит обратить внимание, что манипуляции лучше проводить ближе к концу, ведь сделать сгиб по центру будет труднее.

Пошаговая инструкция

Чтобы согнуть трубу, вам необходимо воспользоваться трубогибом с использованием растяжения, которое, в итоге, сместит нейтральную ось по заданному направлению.

Такие действия снизят возможность получить гофрированную поверхность после проведения всех действий (при разводке труб в ванной и туалете).

Находясь в станке, трубу стоит обхватить по краям и растягивать, при этом, в одно и то же время она деформируется и обретает необходимую форму по движению гибочного шаблона.

Как согнуть трубу из нержавеющей стали при этом не потерять ее качество? Все манипуляции стоит проводить под внутренним гидростатическим давлением:

  • на концы пустотелого предмета наденьте заглушки,
  • подайте внутрь жидкость,
  • подведите гибочный шаблон к центру трубы, благодаря которому и выполняется изгиб,
  • изделие обретает необходимую форму.

Гибка трубы своими руками

Профильная труба может обрести необходимую форму и без использования специального станка и приспособлений.

При этом во многих случаях работа получается действительно хорошего качества.

А вы знаете, как положить своими руками теплый водяной пол под плитку? Советы по выбору труб и схемы расположения описаны в полезной статье.

Как подключается обогревающий провод для водопровода написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-gnut.html написано, как согнуть хромированную трубу в домашних условиях.

Манипуляции и их характеристики

Профильный трубопровод может сгибаться, как в холодном, так и в горячем виде.

Значительно увеличивается пластичность, если нагреть трубу газовой горелкой.

Но материал небольшого сечения можно согнуть и без воздействия повышенной температуры, все потому, что тонкая труба достаточно пластична, и без проблем поддается сгибанию.

Точного указания по поводу применения нагрева профильной трубы не существует.

Нормативами обозначаются исключительно размеры круглого проката.

Согласно им, проводить воздействие пламенем на обрабатываемую зону, необходимо при радиусе 10 см и больше.

С трубами квадратной и прямоугольной формы все происходит совершенно по-другому.

Основываясь на опыт народных знатоков:

  1. с профильной высотой до 1 см заготовку стоит гнуть холодным способом;
  2. если профильная высота 4 см и больше труба гнется с предварительным нагревом.

Чтобы просто и легко согнуть в домашних условиях трубу с профильной высотой от 1 до 4 см, вам придется самим экспериментировать.

Если вы вооружились профилегибом, им создается арочное закругление без предварительного нагревания.

Если нет необходимого оборудования, лучше предварительно рассчитать собственные силы.

Зажмите в тисках один сторону материала, на второй конец наденьте трубу на размер больше высоты профиля и согните увеличенную «зону».

Если вы добились желаемого результата, греть металлические изделия нецелесообразно.

Определение места изгиба

Профильную трубу из алюминия или нержавейки небольшого размера можно согнуть в холодном состоянии, используя классические ручные приспособления.

Чтобы получить заготовки с небольшим радиусом изгиба, используйте неподвижную плиту с упорными штырями, тиски, роликовое устройство.

Заготовку с большим радиусом воздействия можно изготовить с неподвижной оправки или плоско-параллельной пластины с крепежным хомутом.

Использование наполнителя будет напрямую зависеть от изгибаемого радиуса.

Если он меньше 5 см то трубу с профильной высотой до 2 см можно гнуть, не используя наполнитель (в холодном состоянии).

Сгибать трубы в горячем состоянии целесообразно при профильной высоте 4 см. Изделие изначально отжигается, размечается, а концы закрываются пробками.

Чтобы предотвратить смятие, выпучивание и появление трещин, во время манипуляций его наполняют мелким просушенным песком.

Потом труба нагревается паяльной лампой, в горне или газовой горелкой — до того момента, пока вы не увидите вишнево-красный цвет на длине, что равна шести диаметрам.

В горне можно использовать древесный уголь или дрова. Первое топливо не содержит в себе вредных примесей и проводит более равномерный нагрев.

Используем болгарку и сварку

Для того чтобы профильная труба согнулась, вооружитесь болгаркой и простым сварочным оборудованием.

Манипуляции стоит проводить в такой последовательности:

  1. Рассчитайте радиус закругления трубы.
  2. По длине участка, который будет изгибаться, выполните равномерные поперечные трехсторонние пропилы.
  3. После этого изделие можно легко согнуть.
  4. Сварите пропиленные участки.
  5. Обработайте и зашлифуйте сварочную зону.
  6. Так вы достигните впечатляющих внешних результатов при необходимом радиусе изгиба трубы.

Средства внутреннего противодействия

Пружина может стать одним из таких средств.

Перед изгибом профильной трубы, навейте пружину квадратного сечения, которая должна быть сделана из стальной проволоки толщиной в 0,1-0,4 см (этот показатель зависит от толщины трубы, что будет изгибаться).

Величина каждой стороны пружинного сегмента должна быть на 0,1-0,2 см меньше внутренней величины сечения трубы, пружина должна без проблем внедриться в трубу.

После того, как вы установите трубу в месте желаемого сгиба, за несколько минут перед сгибанием, разогрейте выбранный участок лампой для паяния.

Затем на болванке проведите все действия.

Для сгиба медной профильной трубы (водопроводная или отопительная) в зимние месяцы, можете вооружиться таким оригинальным способом.

Итак:

  1. Заполните медную трубу водой, закройте ее концы пробками.
  2. Выставьте ее на улицу, чтобы жидкость полностью замерзла.
  3. Согнуть трубу (компрессионные фитинги для медных труб) можно по шаблону подходящего радиуса абсолютно без потери сечения и без лишних хлопот.

ВАЖНО. Труба дюралевая и латунная может изгибаться таким же образом.

Как согнуть профильную трубу без специального приспособления?
Для этого вам необходимо подготовить пару ведер с сухим и чистым песком. Если чистый песок достать не получилось, можете просеять тот, что полежал во дворе.

После просеивания, его стоит вымыть и высушить.

Прокалите потом песок на костре или воспользуйтесь газовой горелой до того момента, пока с него не перестанет выходить пар и дым.

После обработки и остывания песок необходимо пересыпать в тару, она должны быть сухой и предварительно очищенной.

Перед сгибом квадратной трубы, в нее с правой стороны необходимо забить клин из дерева на глубину 100-200 мм, а потом насыпать с левой стороны предварительно подготовленный, очищенный и высушенный песок до момента полного заполнения.

Потом забить такой же клин из дерева с левой стороны и начать, непосредственно, процесс сгибания.

Операцию, как и в случаях указанных выше, стоит проводить, используя болванку диаметром, который соответствует необходимому внутреннему радиусу изгиба.

При слишком крутом изгибе (с малым радиусом), предполагаемую зону сгиба нагревают горелкой. Песок, который плотно забит в трубу, не позволит ей деформировать целостность либо сильно повредиться.

После окончания процесса на костре выжигается одна пробка, удаляется весь оставшиеся песок и выбивается либо выжигается из трубы вторая пробка.

Если учитывать время, что вы потратите на сгиб таким способом, то он будет равноценный тому, что вы потратите при работе с профессиональным оборудованием.

Те методы гибки профильной трубы, что представлены в этот статье, принесут желаемый эффект, если четко выполнять все перечисленные условия, но высококачественный изгиб во всех смыслах слова достигается, только при использовании профессиональной аппаратуры.

Учитывая то, что на ней будут работать только опытные мастера.

Если вы решили справиться самостоятельно, подойдите к этой работе со всей ответственностью, и только так вы достигните желаемых результатов, потратив минимальное количество денег и усилий.

Как можно согнуть трубу без трубогиба, все варианты посмотрите в предлагаемом видеосюжете.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
