Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Содержание статьи

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
    • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
    • При подземной прокладке важна водонепроницаемость, а также жесткость.

      При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

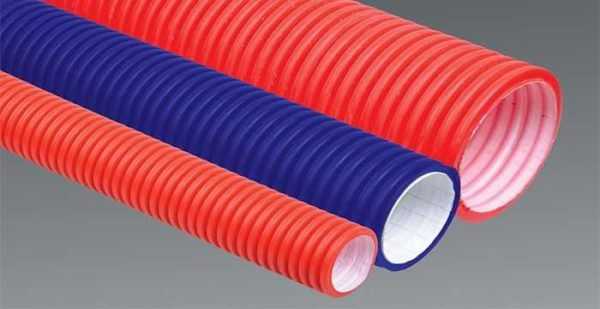

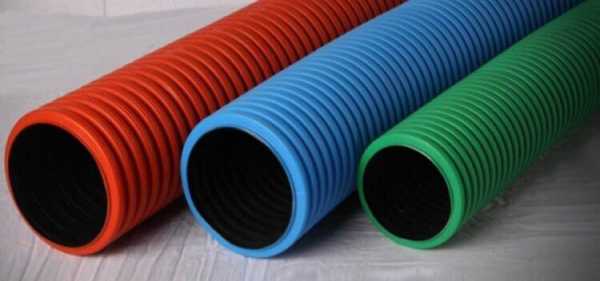

    Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

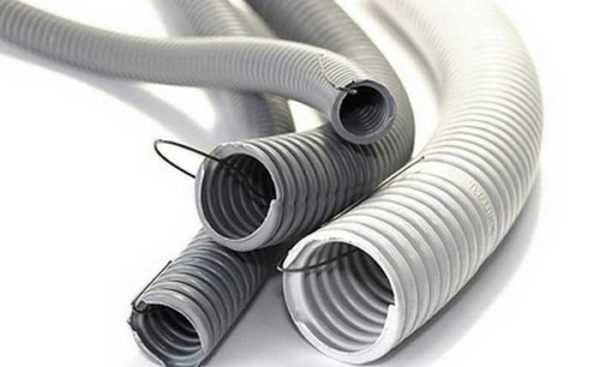

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

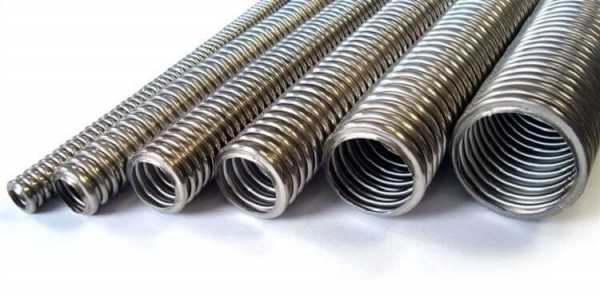

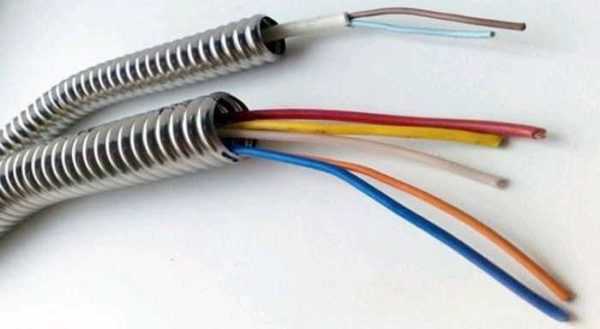

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

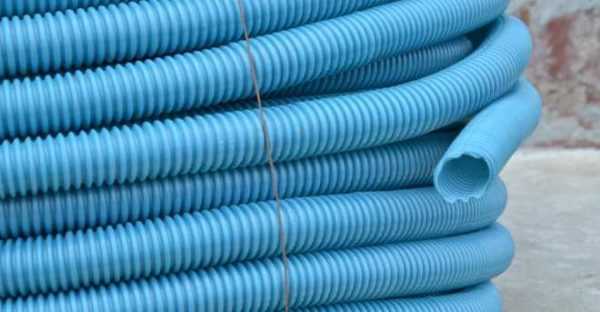

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

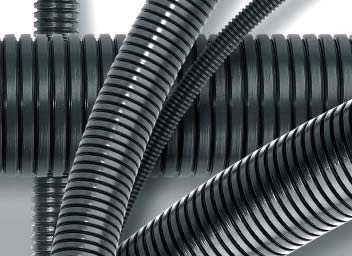

    Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

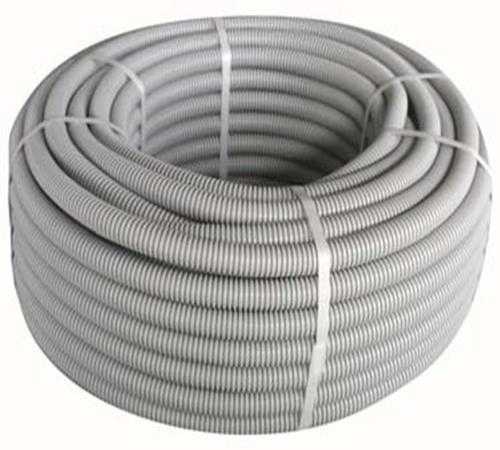

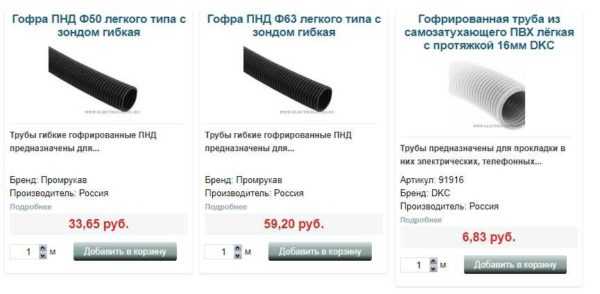

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5  метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

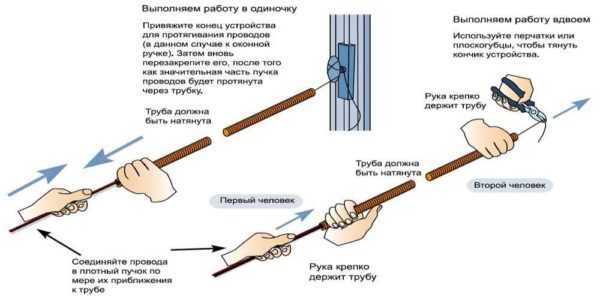

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

stroychik.ru

Труба гофрированная: выбор и применение

Трубы используются повсеместно: и при закладке водопроводной системы, и при прокладке телефонных и энергосетей. Эти элементы различаются по способу изготовления, используемым материалам, форме и так далее, при этом выбор их зависит от многих факторов. Рассмотрим применение такого типа строительных приспособлений, как труба гофрированная, для чего они служат и в чем отличие данных деталей.

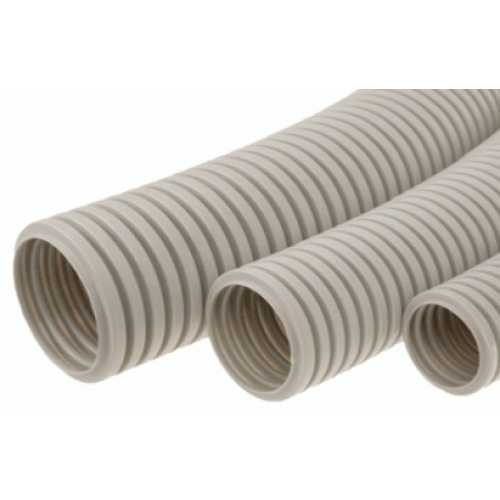

Гофрированная труба

Труба гофрированная представляет собой гибкую деталь, структура которой отпрессована в складки. Это и обуславливает легкую подвижность и прочность этого изделия. Можно отметить преимущества данного приспособления:

  • применение трубы возможно в различных бытовых и промышленных сферах благодаря улучшенным характеристикам и высокой сопротивляемости деформации на изгиб, излом и других видов;
  • легкий монтаж, так как гибкость детали позволяет закладывать системы различных конструкций со сложными формами, поворотами и тому подобное;
  • исключается применение сварки, а также различных соединительных креплений, таких как муфты, фитинги и другие, что значительно снижает затраты на выполнение работ.
  • возможность монтажа в различных условиях, при этом замена кабелей и проводов осуществляется довольно просто.

Виды и применение гофрированных труб

Труба гофрированная изготавливается из разного сырья, вследствие чего можно провести следующую классификацию этого элемента:

  • Полимерные гофротрубы, такие как пластиковые из ПВХ и безгалогенного ПЭ, применяются в качестве дополнительной защиты от пожара и изоляции от влаги для проводов или кабелей при прокладке коммуникационных сетей. Для канализационных и ливневых систем используют изделия из полиэтилена высокого класса (ПЭ80 и ПЭ100).

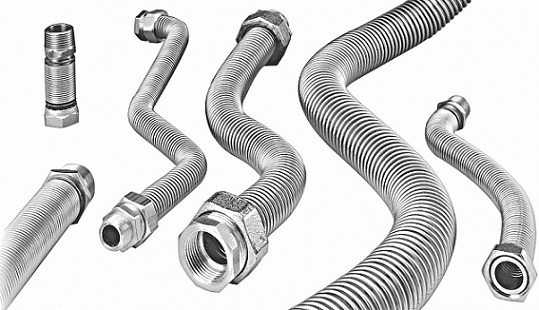

  • Гофрированная труба из нержавеющей стали может служить заменой прямолинейным в системах отопления и водопровода. Также ее применяют в качестве вентиляционного приспособления в воздухоотводе, в печных и каминных конструкциях. Рекомендуется устанавливать такого типа элементы в закрытых местах, так как они не выдерживают воздействия механических нагрузок.

Как сделать выбор?

Труба гибкая гофрированная выпускается разных диаметров, что обуславливает возможность применения в различных случаях. При выборе этого элемента полезно учесть такие моменты:

  • Труба d16 используется при подведении проводов к осветительным приборам, а к розеткам и выключателям необходимо подбирать деталь не менее d20.
  • При соединении коробки распределения с аналогичным устройством, находящимся в другом здании, или центральным щитом необходимо использовать приспособления d25 и более. При этом также рекомендуется прокладка резервной трубы.
  • При выполнении работ по соединению электрощитов нужно применять гофротрубы d32 и более.
  • Для прокладки электропроводов между этажами лучше использовать детали d40, d50, d63.
  • Для проведения телефонной и сигнализационной сетей оптимальным вариантом являются гофрированные детали d16.
  • В коаксильных системах рекомендуют применять элементы d25.

Труба гофрированная имеет множество преимуществ, при этом использование этого элемента позволяет создать качественное устройство. Производство из различных материалов расширяет диапазон применения такого вида приспособления, а выбор во многом зависит от назначения данного изделия.

fb.ru

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.

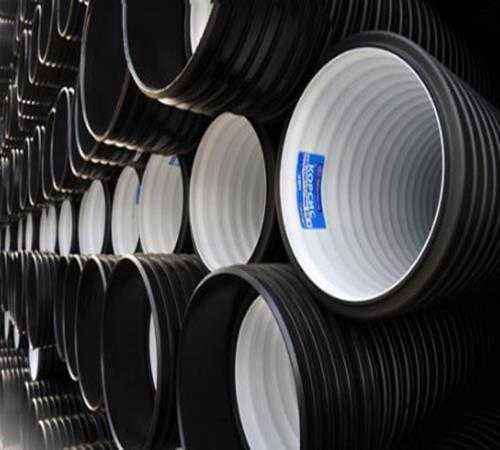

  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610.7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9.85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

ТипВнешний диаметр, мм
ВВГ 3х1.58
ВВГ 3х2.59.4
ВВГ 3х410.8
ВВГ 3х611.9
ПВС 3х1.58.2
ПВС3х2.59.8
ПВС 2х2.59.1
ВБбШв 3х415.5
ВБбШв 3х616.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм

Sгофры=(3.14*39.6^2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Гофрированные трубы ПВХ: преимущества и недостатки

Гофрированная труба ПВХ представляет собой поистине незаменимый материал, который значительно превосходит другие виды труб в разных областях использования. Пластиковые трубы обладают широчайшим спектром преимуществ, при этом их недостатки нельзя назвать существенными.

Оглавление

  1. Что такое гофрированные ПВХ трубы
  2. ПЭВД и ПВХ, в чем разница?
  3. Достоинства и недостатки материала
  4. Разновидности гофрированных труб
  5. ПВХ трубы для прокладки кабеля

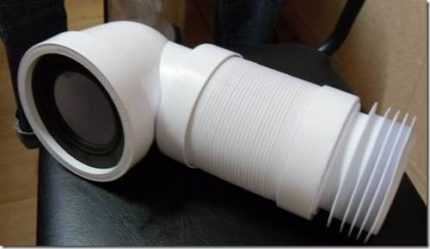

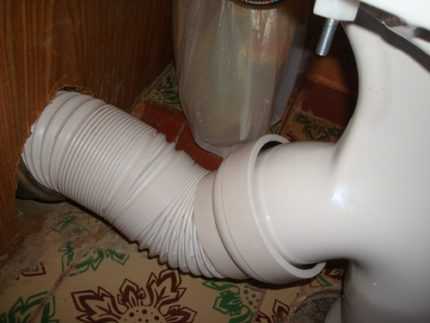

  6. Гофрированные трубы ПВХ для канализации

Что такое гофрированные ПВХ трубы

Гофрированная ПВХ труба представляет собой изделие, изготовленное из полимеров. Сам поливинилхлорид, из которого изготавливается гофра – быстро стал популярен благодаря своим неоспоримым преимуществам и низкой цене. По сути, сфера применения достаточно широка, и под каждую задачу легко подобрать оптимальную разновидность. Благодаря хорошей гибкости гофрированная труба ПВХ легко проходит даже в труднодоступных местах помещения и позволяет свести к минимуму время проведения монтажных работ по прокладке кабеля.

Труба гибкая гофрированная способна выдерживать механические нагрузки, а также исключает возможность повреждения кабеля. Благодаря материалу из которого она изготовлена, обладает изолированностью от токов, что позволяет спокойно проводить монтаж электрических кабелей, не опасаясь получать удар током.


ПЭВД и ПВХ, в чем разница?

Главное отличие труб, изготовляемых из полиэтилена высокого давления по отношению к трубам из поливинилхлорида - это сфера их использования. Согласно противопожарных норм, трубы из ПЭВД (ПВД) не годятся для прокладки в них электрических кабелей, поскольку они распространяют горение, в отличие от труб ПВХ. Поэтому их следует прокладывать в монолитной негорючей среде (попросту говоря, их необходимо заливать прямо в бетон). Поскольку укладка труб такого типа разрешается только скрытая, то это ограничивает область применения.

Вторым отличием считается то, что в отличие от поливинилхлорида, полиэтилен легко подвергается повторной переработке, что повышает степень экологичности.

Третьим отличием труб из ПВД является их более широкий по сравнению с трубами из ПВХ диапазон температурного применения: от -50 до +90 градусов Цельсия.

Эти различия достаточно принципиальны, поэтому необходимо уточнить перед покупкой материал, из которого изготовлена труба (внешне выглядят практически одинаково).

Использование ПЭВД труб вместо ПВХ аналогов часто становится причиной пожаров, поэтому упомянуть о различиях материалов необходимо.

Достоинства и недостатки материала

Есть ряд неоспоримых преимуществ использования такого типа трубы, среди них выделяют следующие:

  • труба гибкая гофрированная является прекрасным диэлектриком и обладает негорючестью (при воздействии прямого источника пламени она медленно плавится, но имеет свойство самозатухать, тем самым препятствуя распространению пламени по ней),
  • ветро- и водонепроницаема,
  • отличается долговечностью, причем не теряет своих защитных свойств со временем,
  • имеет хорошую степень защиты от воздействия физических нагрузок,
  • диэлектрическая прочность - до 2000 вольт,
  • ПВХ является хорошей изоляцией, сопротивление трубы достигает отметки в 100 Ом,
  • высокая экологичность и низкая токсичность материала,

  • долговечность (рассчитанный срок эксплуатации до 50 лет),
  • гибкость трубы позволяет формировать трассы различной геометрической сложности без привлечения дополнительных затрат.
  • Конечно, такой вид труб не является полноценной заменой систем коммуникации из других видов труб по ряду причин, которые принято причислять к недостаткам:
  • поливинилхлорид неспособен выдерживать высокие температуры. Монтаж не рекомендуется проводить при температуре окружающей среды ниже 5 градусов тепла. Максимальная рабочая температура материала 45 градусов по Цельсию,
  • гофрированные трубы из ПВХ не выносят попадания прямых лучей солнца, поэтому не рекомендуется их прокладка на улице (кроме тех разновидностей, которые имеют усиленную структуру).

Разновидности гофрированных труб

На сегодняшний день доступно два вида труб: предназначенные для канализации и аналоги с для выполнения работ по протяжке силовых и слаботочных кабелей (компьютерный UTP и телефония). Но кроме этого, существует классификация по типу прочности:

  • легкие,
  • тяжелые,
  • сверхтяжелые.

Легкую гофру необходимо использовать только для монтажа наружных сетей и только внутри здания из-за её чувствительности к солнечным лучам (воздействию ультрафиолета). Труба гибкая гофрированная позволяет создавать монтажные соединения под любым углом, вплоть до 360 градусов - что обеспечивает экономию при оборудовании сложных схем подключения электросетей.

Тяжелая гофрированная труба отличается большей механической прочностью и возможностью прокладки под землей.

Сверхтяжелая гофрированная труба из ПВХ используется в зонах повышенной физической нагрузки. Такой материал прокладывают в грунты (на глубину более одного метра), в бетон, непосредственно под проезжей частью. Данную разновидность рекомендуется применять в местах с повышенными требованиями в отношении безопасности электрической проводки (к подобным можно отнести любое здание с постоянным большим скоплением людей: больницы, школы, гостиницы и прочие).

ПВХ трубы для прокладки кабеля

Гофрированная труба ПВХ используется для прокладки кабеля разного назначения - от телефонии до электрических кабелей с высоким напряжением (до 2000 вольт). Она способна обеспечить защиту кабеля в первую очередь от механических повреждений и погодных условий, а также выполняет роль защитного диэлектрического слоя.

Диаметры гофрированных труб отличаются разнообразием, но есть определенные спецификации, какие именно необходимо использовать для работ. К примеру, для прокладки кабеля к осветительным приборам достаточно трубы ПВХ диаметром в 16 мм, для розеток и выключателей необходим больший диаметр в 20 мм, для прокладки систем проведения между этажами и в стенам диаметр трубы должен быть не менее 40 мм. Также следует учитывать сечение кабеля и его количество внутри гофры, чтобы исключить возможность плотной укладки. ПВХ гофра отличается рабочей температурой от -25 до +60 градусов, что позволяет проводить монтажные работы по установке внутри помещения в любое время года. Гофрированная труба, цена которой не велика, лучше других защитных оболочек подходит для электромонтажных работ.

Каждый вид гофрированной трубы изготавливается в двух вариантах исполнения: с зондом и без. Зонд представляет собой жесткую металлическую проволоку, проходящую через всю гофру, что и обеспечивает удобство протяжки кабеля (достаточно прицепить конец кабеля к этой проволоке и вытащить её с другой стороны). Подобное простое инженерное решение, по оценкам специалистов, позволило сократить время, затрачиваемое на протяжку кабелей, до трех раз. Кроме того, большая гибкость и легкий вес гофры позволяют проводить её прокладку без специальных инструментов и фактически, не затрачивая сил. Труба гофрированная ПВХ с зондом (протяжкой) будет оптимальным выбором для создания кабель-системы.

Для обрезки достаточно любых режущих инструментов, включая обычные ножницы, крепеж к поверхности происходит с помощью специальных креплений, зачастую в их роли выступают пластиковые скобы, которые монтируются к поверхности с помощью гвоздей (гвозди используются в качестве базового элемента крепления, но подходят не под каждую стену).

Благодаря хорошей гибкости и способности крепится под любым углом, а также небольшому весу возможно осуществлять протяжку кабеля даже в труднодоступных местах.

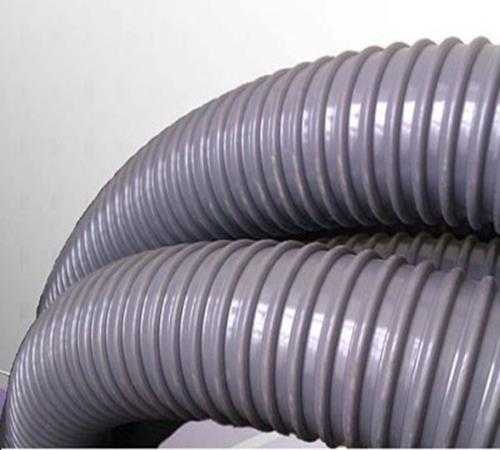

Гофрированные трубы ПВХ для канализации

Труба гофрированная для проведения канализации достаточно хорошо себя зарекомендовала. При монтаже новых систем или замене старых с таким материалов работать легче и удобнее. Канализационные трубы способны выдерживать воздействие большой нагрузки и веса, что позволяет монтировать их непосредственно под землю. Часто они изготавливаются двухслойными (особенно это характерно для гофрированных труб), из полиэтилена, выдерживающего высокое давление для внутренней стороны трубы и полиэтилена низкого давления для наружной части. Как и другие разновидности ПВХ труб, канализационные не годятся для использования их в среде высоких температур, максимально допустимое значение рабочей температуры +40 градусов.

В основном используется для канализации бытового применения (гофру предпочтительно использовать для слива воды через раковину умывальника, либо же для туалета, чаще всего встречается в качестве сливной трубки от стиральной машины). Для канализации в основном используют жесткие поливинилхлоридные трубы большего диаметра, которые отличается значительно большей степенью механической прочности.

Основные преимущества:

  • высокая прочность,
  • хорошая степень сопротивляемости против химических веществ,
  • герметичность,
  • экологичность,
  • малый вес (что особенно актуально при монтаже и транспортировке),
  • низкая цена (отличительное свойство всех разновидностей ПВХ труб для любых задач),
  • стойкость против появления плесени и микроорганизмов.

Допускается воздействие воды с высокой температурой (до 80 градусов), но только кратковременное. Материал трубы может оплавиться, что приведет к нарушению целостности трубы и возможным протечкам.



strport.ru

как выбрать и установить манжет, размеры, монтаж (+ фото)

Самостоятельная установка или замена сантехники становится все популярнее. Кто-то таким образом пытается сократить свои расходы на ремонт, а кому-то хочется собственноручно обеспечить качество монтажа, чтобы не переделывать работу за неумелыми наемниками. Многие операции с сантехникой не требуют вмешательства профессионального сантехника.

С современными пластиковыми материалами работать проще, чем с металлическими изделиями. Например, если гофра для унитаза требует замены, решить проблему может даже начинающий мастер. Нужно лишь изучить особенности технологии работ этого типа и учесть ряд важных нюансов.

Содержание статьи:

Преимущества и недостатки

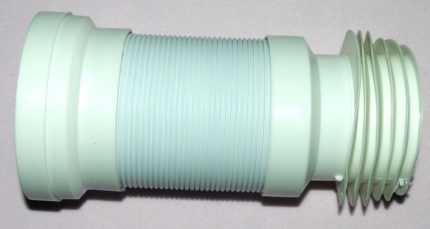

Гофра (манжет) — это переходный элемент сантехнической системы, предназначенный для соединения унитаза с канализационной системой. Она представляет собой довольно широкую трубу с гофрированными стенками, выполненную из современного термопластика.

Гофрированный соединитель для унитаза позволяет выполнить подключение сантехники к канализации быстро и качественно. Длительность его эксплуатации зависит от правильной установки

Край оформлен манжетой, которая облегчает процесс соединения с трубами и выпускным отверстием унитаза. Конструкция стенок, которая и дала название этому изделию, позволяет увеличивать размеры переходника до определенных пределов. Обычно длина рукава варьируется в пределах 23-50 см.

Диаметр манжеты, которую присоединяют к унитазу, составляет 13,4 см снаружи и 7,5 см внутри. Конец, который устанавливают на канализационную трубу, обычно имеет отверстие с диаметром 11 см.

Главные преимущества гофры, предназначенной для унитаза, это невысокая цена и простой монтаж. Этот элемент часто используют в тех случаях, когда диаметр выпускного отверстия унитаза и канализационной трубы не совпадает. Гофра очень удобна, если положение унитаза необходимо изменить, сместив его относительно места входа в канализацию.

Также ее часто используют как временный элемент, когда при ремонте унитаз еще не закреплен, но им необходимо пользоваться. Однако гофру нельзя назвать идеальным выбором, это не самый прочный элемент. Например, если в унитаз случайно упадет кусок керамической плитки или острый осколок стекла, гофрированное соединение может легко получить повреждения.

Если гофра расположена под слишком большим углом или неправильно изогнута, в ней часто возникают засоры, а слишком длинный элемент иногда провисает под воздействием своего содержимого. Никогда не следует размещать гофру внутри стены, она подходит только для открытого монтажа.

Когда стоит устанавливать гофрированный соединитель?

Гофру или манжету для унитаза используют при соединении с канализацией далеко не всегда. Пластиковая труба надежнее и прослужит значительно дольше. Но порой без гофрированного соединителя не обойтись.

Например, если нельзя установить унитаз прямо напротив выпускного отверстия канализации, или когда уровень пола после ремонта стал выше.

Гофру для унитаза можно довольно сильно растянуть, но следует помнить, что чрезмерное натяжение снижает прочность этого элемента

Так бывает, если новую напольную плитку укладывают без демонтажа старого покрытия. Иногда положение унитаза приходится изменять из-за перестановки, например, если в ванной комнате появляются дополнительные элементы: стиральная машина, душевая кабинка и т.п.

Гофра пригодится, если тип выпускного отверстия нового унитаза не соответствует существующей канализации. С этой проблемой сталкиваются владельцы новой сантехники, проживающие в квартирах еще советской постройки.

Старая канализация рассчитана на подключение к унитазу с косым выпускным отверстием, а в современной импортной сантехнике выпуск обычно делают прямым.

Как решить проблему выбора

Перед покупкой гофрированного соединителя следует уточнить размеры отверстий, которым он будет подключен. Вероятность ошибок будет меньше, если гофру покупать одновременно с унитазом. Второй важный показатель — длина трубы. Существуют модели разного типа и назначения.

Например, для небольшого совмещенного санузла очень удобным вариантом может стать гофра с отводом, позволяющая подключить к одному канализационному выходу сразу два объекта. Иногда удобнее использовать специальную резиновую манжету для унитаза.

Для соединения унитаза с канализационной системой можно использовать не только гофру (2), но также специальную резиновую манжету (1) и пластиковый отвод (3)

Не имеет смысла приобретать гофру подешевле, поскольку стоимость даже самого дорогого варианта невелика. Пусть соединитель будет немного дороже, но соответствует ожидаемому уровню качества. Хорошими характеристиками по прочности и долговечности отличается импортная продукция.

Западные производители дополнительно укрепляют свои изделия армирующей металлической проволокой. Такие модели более жесткие, они меньше провисают и лучше сопротивляются механическому воздействию.

Для установки гофры могут также понадобиться следующие элементы:

  • муфта, прямая или эксцентриковая, для соединения с канализационной трубой унитаза, который расположен соврем рядом;
  • патрубок с манжетой или пластиковый отвод, предназначенный для установки унитаза, положение которого смещено относительно входа в канализационную систему;
  • гофра жесткая или мягкая, позволяющая обойти небольшие преграды, препятствующие прямому соединению унитаза с канализацией.

Выбирая подходящую гофру для унитаза, следует помнить, что проблемы могут возникнуть не только при использовании элемента, который слишком сильно растянут. Не рекомендуется также использовать чрезмерно короткую трубу.

Сильное сжатие или резкий изгиб вскоре приведут к поломкам.

При таком изгибе гофры, установленной на унитаз, внизу наверняка будет скапливаться жидкость. Необходимо изменить положение унитаза или выбрать другой способ подключения

Демонтаж старого соединителя

Если унитаз уже установлен, то перед монтажом новой гофры необходимо удалить старую. При этом необходимо учесть ряд важных моментов. Разумеется, перед началом демонтажа стоит спустить воду из бачка и перекрыть подачу воды в систему.

Прежде всего, следует помнить, что гофрированный соединитель повышенной жесткостью не отличается. Часть жидкости остается внутри.

Сначала обычно отсоединяют ту часть, которая закреплена на унитазе. Тогда жидкость, оставшаяся внутри гофры, можно будет слить в канализацию. Соблюдать эту последовательность особенно важно, если старый соединитель сильно растянут или унитаз установлен под углом к канализационной трубе.

Если наоборот, гофра находится в сжатом положении, для ее удаления может понадобиться предварительно демонтировать унитаз, т.е. снять его с креплений. Эти моменты необходимо учитывать и при подключении унитаза к канализации с помощью гофры, поскольку со временем ее все равно придется заменять.

Как выполнить монтаж гофры

После того, как старый соединительный элемент удален, следует внимательно осмотреть гофру. Нужно убедиться, что на стенках трубы в процессе транспортировки и хранения не появились трещины или другие повреждения. Также следует проверить соответствие длины соединителя расстоянию между унитазом и канализационной трубой.

А вот если гофру и новый унитаз устанавливают одновременно, имеет смысл сначала соединить трубу с выпускным отверстием унитаза, затем произвести установку унитаза, а затем подключить всю эту конструкцию к канализационной системе.

Такой порядок действий может оказаться менее сложным и трудоемким, чем порядок, при котором сначала ставят унитаз и потом присоединяют к нему гофрированный соединитель.

Если унитаз еще не установлен, возможно, стоит сначала присоединить к нему гофру, а потом выполнить установку изделия и его подключение к канализационной системе

Подготовительный этап также включает очистку выпускного отверстия унитаза от загрязнений после демонтажа старой гофры или трубы. Это могут быть как частички прежних коммуникаций, так и остатки цементного или герметизирующего состава.

Очищенную поверхность можно даже обезжирить, если это согласуется с инструкцией по применению нового герметика. Перед установкой гофры на выпускное отверстие нового унитаза следует надеть фановую трубу.

После этого можно приступать собственно к установке гофры. Сначала на край выпускного отверстия унитаза наносят нужное количество герметика. Для работы с сантехникой рекомендуется применять специальный санитарный герметик на основе акрила или силикона.

Такие составы хорошо расширяются и обеспечивают высокую герметичность соединения, они специально разработаны для условий повышенной влажности, предотвращают проникновение грибка и плесени на обработанных поверхностях.

Перед началом работы с герметиком следует внимательно изучить инструкции изготовителя и четко их выполнять.

Гофра крепится на отверстие унитаза вполне надежно, но использование санитарного герметика сведет вероятность протечек в местах соединения к минимуму

На край выпуска, обработанного герметизирующим составом, надевают гофрированную трубу. Ее следует повернуть к унитазу той стороной, на которой расположена внутренняя мембрана. Гофра должна перекрывать выход из унитаза примерно на пять-шесть сантиметров, такие размеры считаются оптимальными.

Очень важно, чтобы гофра была надета очень ровно, это обеспечит максимальную надежность соединения. Чтобы обеспечить надежное прилегание гофры в месте соединения, необходимо тщательно прижать отрезок трубы к поверхности выпуска унитаза.

После этого следует подождать, пока герметик полностью высохнет, сроки указаны в инструкции. В этот период не стоит смещать гофрированный соединитель, лучше всего оставить конструкцию в покое, чтобы предотвратить возможные протечки.

После этого новый унитаз можно установить на предназначенное для него место. Порядок соединения гофры с входом в канализацию примерно такой же. Часть трубы необходимо обработать герметиком и соединить в нужном месте. Следует отметить, что установку гофрированного соединителя можно выполнить и без использования герметика.

По краям трубы предусмотрены специальные внутренние мембраны, которые позволяют зафиксировать ее положение. Но на практике отсутствие герметизирующего состава часто приводит к протечкам и смещению гофры.

Это пример правильной установки гофры для унитаза: она не слишком растянута, не провисает и не изгибается, т.е. нет препятствий для свободного удаления нечистот

Основную работу по установке гофры на этом этапе можно считать оконченной, однако следует проверить надежность соединения, чтобы предотвратить возможные протечки. Сначала, конечно, следует дождаться высыхания герметика, который был нанесен на часть трубы, соединенной с канализацией.

После этого в систему подают воду, чтобы наполнить бачок, и производят смыв. Если по какой-то причине подключить воду не удается, достаточно просто вылить в унитаз несколько литров воды.

Теперь нужно понаблюдать за местами соединений. Если сквозь них просачивается или вытекает вода, значит, герметичность нарушена, требуется устранить недостатки. Для этого не нужно переделывать всю работу, достаточно нанести на проблемные участки один-два слоя герметика.

Если же протечек нет, повторно герметизировать соединения снаружи не обязательно. После ремонта протечек нужно дождаться высыхания состава и снова проверить соединения на протечки.

Важный нюанс при монтаже манжета, предназначенного для унитаза, это степень его растяжения по длине. Если расстояние от унитаза до канализационной системы слишком велико, со временем гофра начнет заметно провисать под воздействием содержимого.

Чем меньше это расстояние и провисание гофры, тем более долгий срок прослужит соединительный элемент. В натянутом состоянии гофра легко может сломаться, поэтому следует избегать любой дополнительной нагрузки на соединитель.

Подробные рекомендации по установке гофрированной трубы на унитаз представлены в следующем видеоматериале:


Несколько важных нюансов

Расстояние, которое разделяет унитаз и канализационную систему, следует сократить до разумных размеров, но это не всегда возможно. В таких случаях слишком длинную или растянутую гофру укрепляют с помощью специальных подпорок.

Не стоит ждать, когда на элементе появится заметное провисание, подпорки стоит установить еще на этапе монтажа гофры. Такие подпорки также помогают избежать засоров на этом отрезке канализационной системы.

Если при установке гофру нужно сильно изогнуть, лучше взять мягкий вариант. Изгиб не должен препятствовать удалению отходов

Вот еще несколько рекомендаций, которые помогут продлить срок службы этого изделия. Современная бытовая химия может быть довольно агрессивной. Не следует выливать в унитаз растворы химических веществ с таким составом, поскольку они могут вызвать повреждение стенок гофры.

Стенки истончаются постепенно, поэтому негативное влияние бытовой химии может обнаружиться только с течением времени.

Поскольку стенки гофры сами по себе тонкие, их следует беречь от случайного механического воздействия. Не следует ронять на трубу даже не слишком тяжелые предметы, поскольку разорвать трубу может даже слишком резкий толчок.

В процессе эксплуатации гофрированной трубы может выясниться, что она была установлена неправильно. Об этой проблеме свидетельствует вода, которая застаивается внутри трубы. В этом случае придется найти другой способ подключения унитаза к канализационной системе.

Если же гофрированная труба установлена правильно, она справляется со своими функциями, удаляя отходы и препятствуя проникновению неприятных запахов в жилые помещения.

vannapedia.ru

двухслойная, стальная, пластиковая, резиновая, полипропиленовая, негорючая, защитная, из полиамида, с зондом, протяжкой, видео-инструкция по монтажу своими руками, фото и цена

В производстве, промышленности, строительстве, а также для различных бытовых целей используется гофрированная труба с протяжкой двухслойная, или же другой тип таких конструкционных шлангов. В зависимости от технических условий, определяющих ее применение, будет меняться материал (пластик, резина, металл), его качественный состав и размеры (длина, диаметр). Более подробно мы поговорим об этом ниже, предоставив дополнительную информацию.

Гофрированные защитные трубы ПНД/ПВД (двухслойные)

Гофрированные изделия

Примечание. По большому счёту, труба гофрированная — ГОСТ зависит от материала — является универсальным приспособлением. Здесь возможна однослойная или двухслойная стенка с полимерной оболочкой и/или элементами армирования.

Нержавеющая сталь – достаточно распространенный материал для изготовления таких элементов

  • Для легковоспламеняющихся конструкций, через которые нужно протянуть кабели коммуникаций, а также для транспортировки газов и жидкостей зачастую применяется гофрированная стальная труба, которая может быть сделана из чёрной или из нержавеющей стали. Конфигурация поверхности (форма гофры, шаг колец, диаметр) может сильно отличаться, но при этом такие показатели не будут влиять на её качество, а лишь указывать на принадлежность к тому или иному заводу-производителю. Продукция такого типа изготавливается по общесоюзному стандарту ОСТ 35-22-83.

Фото резиновой гофры

  • В большинстве случаев гофрированная резиновая труба используется для перекачивания жидкостей, но также она может служить для семя- и тукопроводов (с использованием ТУ РБ 00149438.091-99), муфт и патрубков разной величины. Такое резиновое изделие зачастую армируется стальной спиралью, что существенно повышает его технические возможности, так как приданная жёсткость позволяет выдерживать серьёзные механические нагрузки при работе на всасывание или нагнетание. Продукция такого типа изготавливается по ГОСТ 5398-76.

Полимерные изделия

  • Как правило, гофрированная пластиковая труба может применяться как гибкий кабель-канал для различных коммуникаций, а также в качестве канализационных патрубков для сифонов моек, ванн, раковин, душевых кабинок, унитазов и так далее.

Для её изготовления используется ПВХ (поливинилхлорид), ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) или обе эти модификации одновременно (два слоя). К тому же для сантехнических целей она может быть армирована стальными кольцами или спиралью. Продукция такого типа изготавливается по ГОСТ 17675-87.

Обзор материалов

Сталь

Подключение не вызывает осложнений

На данный момент на строительном рынке лидирующие позиции удерживает корейская гофрированная негорючая труба из нержавеющей стали, хотя в XX веке её впервые начали изготавливать японские производители. Но если говорить о географии использования, то она охватывает практически весь мир. Популярность и высокая цена такой продукции не удивительны, так как она изготавливается из высоколегированной стали.

Учитывая то обстоятельство, что нержавеющая сталь не подвержена коррозии и окислению, для таких изделий не требуется профилактическое обслуживание, следовательно, эксплуатационный ресурс у них практически безграничен. Такое качество позволяет использовать стальную нержавеющую гофру закрытым способом, то есть укладывать её под облицовку (гипсокартон, вагонку), заливать бетоном и заделывать шпаклёвкой.

Для такой трубы не нужны компенсационные муфты, так как температурная деформация гасится самой структурой изделия, а в случае заморозки её можно отогревать даже открытым пламенем. При транспортировке жидкостей на внутренних стенках не образуется различных отложений и органических образований вроде водорослей, поэтому дополнительная очистка здесь не требуется.

Иногда такие шланги имеют полиэтиленовое покрытие, которое больше служит для декорации, например, для холодной воды, делается синее покрытие, а для горячей — красное.

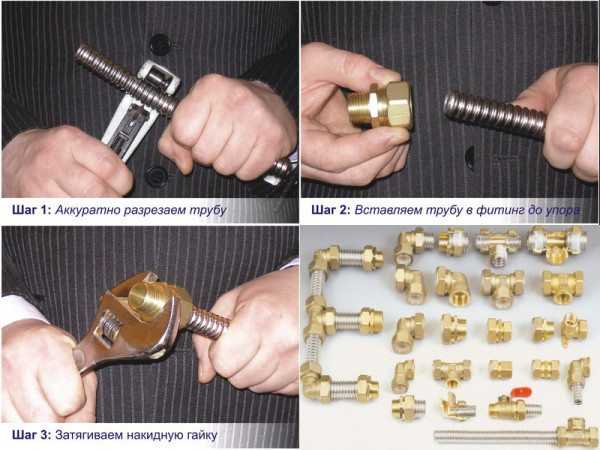

Этапы монтажа фитинга на гофру

Стыковка гофрированных стальных шлангов друг с другом, а также с различными механизмами и приспособлениями осуществляется при помощи специальных латунных фитингов, которые также являются компрессионными (компрессия создаётся благодаря резиновым или паронитовым прокладкам, которые поставляются в комплекте с фитингами).

Каких-либо особых инструментов для монтажа здесь не требуется — мастера обычно обходятся разводным или газовым ключом, а изредка — рожковым.

Примечание. Не так давно металлорукав стали использовать для монтажа газовых установок. Такие шланги гораздо надёжнее резиновых — они могут выдержать любое давление, которое только возможно в системе, не лопаются и не растрескиваются от времени.

Резина

Напорно-всасывающий рукав в разрезе

Несмотря на то, что такие шланги называют резиновыми, на самом деле они представляют собой многослойное композитное резиново-техническое изделие. Рукава из чистой резины механически непрочные и применяются разве что для семя- и тукопроводов. В повседневной жизни армированный шланг такого типа вы можете увидеть на пожарных и ассенизационных машинах («бочках»).

Классификация рукавов по ГОСТ 5398-76 приводится в таблице:

КлассГде применяетсяДополнения
БНефтепродукты типа масел, дизельного и реактивного топлива, керосина, бензина, керосина, мазутаМожет быть в обычном исполнении (Б), либо с антистатикой Б(А)
ВТехническая и питьевая вода
ГДля газов: азот, углекислый газ, воздух
КЩСлабые растворы кислот и неорганических щелочей (до 20%)Все кислотощелочестойкие резиново-технические изделия данного класса
ПСлабокислые растворы органических и неорганических соединений, спиртовые жидкости разного типа, техническая и питьевая водаПри эксплуатации таких рукавов в холодных климатических условиях  решение согласуется по ГОСТ 2.124



  Примечание. К 1-й группе относятся всасывающие рукава с разрежением жидкости до 0,08МПа, а во 2-ю группу включают напорно-всасывающие с возможным давлением до 1,2МПа. Разные резиновые шланги с текстильным каркасом могут быть использованы при любой жаре (тропический климат) с нижним порогом температуры -50⁰ C .

При покупке РТИ такого типа обращайте внимание на наличие маркировки (это та же инструкция по применению), которая в обязательном порядке должна быть нанесена в виде продольной полосы с помощью рельефа или же несмываемой краской. Условные обозначения, которые вы там увидите, указывают на класс, группу, внутренний диаметр, номинальное давление и возможность климатического использования.

Например, маркировка Б(А) — 1 — 25 — 10 — Т — ГОСТ 5398-76 указывает на то, что рукав с антистатикой предназначен для перекачки топлива с рабочим давлением 1,0МПа в тропическом климате с нижним пределом -10⁰C.

Конструкция гофрированного рукава

На рисунке вы видите конструкцию многослойного резинового рукава, который состоит из таких элементов:

  1. Текстильная оплётка;
  2. Резиновый слой;
  3. Металлическая спираль;
  4. Резиновый слой;
  5. Текстильная оплётка;
  6. Дополнительный текстильный или резиновый слой.

Для шлангов класса Б, П и КЩ наружный слой делается из резины, а на концах таких рукавов обычно есть бескаркасные мягкие манжеты, которые позволяют подсоединяться к переходным патрубкам и жёстким трубопроводам. Складское хранение таких резиново-технических изделий должно производиться при температуре от -25⁰C до +35⁰C, на расстоянии не менее метра от отопительных приборов любого типа.

Полимеры

Труба ДКС ОКТОПУС  из полиамида

Для защиты кабельных и проводных коммуникаций в сложных эксплуатационных условиях используется полиамидная гофра, которая способна сохранять гибкость и механическую прочность при ударах  и при температуре от -40⁰C до +105⁰C, а для кратковременного периода +150⁰C.

При погружении на глубину до 20м уникальные компрессионные аксессуары обеспечивают надёжную герметизацию, а также простоту монтажа. Кроме того, стенки из полиамида защищают кабели от различных нефтепродуктов типа бензина, дизтоплива, керосина и масел, они устойчивы к ультрафиолетовому излучению и не реагируют на вибрационные нагрузки.

Аксессуары: 1 — труба; 2- тройник IP66/IP68; 3 — муфта IP66/IP68; 4 — муфта IP66/IP68 45⁰; 5 — муфта IP66/IP68  90⁰; 6 — кронштейны; 7 — распределитель муфта IP66/IP68



Номинальное сечение (мм)Внутренний диаметр (мм)Наружный диаметр (мм)Радиус изгиба (мм)Длина бухты (м)Код с протяжкойКод без протяжки
76,810,11550PA600710F2
109,713,02050PA601013F2
1212,215,83050PA611216F2PA601216F2
1716,821,24050PA611721F2PA601721F2
2322,628,55550PA612329F2PA602329F2
2928,334,56525PA612935F2PA602935F2
3636,342,58015PA613643F2PA603643F2
4847,454,59515PA614855F2PA604855F2

Номенклатура  изделий

Согласно ГОСТ 287-79 полиамидные трубы такого типа могут быть двух видов — ПВ-2 и ПВ-0.

  • Первый вариант отличается более высокими показателями ударопрочности, и может быть использован для монтажа индустриального оборудования, телевизионных и электрических коммуникаций, систем связи, где для кабель-канала не предъявляются повышенные требования по пожарной безопасности.
  • Второй вариант имеет меньшую механическую прочность и его используют для тех же целей, но при наличии определённых требований по пожаробезопасности. Примечательно, что именно ПВ-0 используют для коммуникаций электричества и связи при их монтаже своими руками в домашних условиях.

Гофрированная поливинилхлоридная труба

Поливинилхлоридные трубы изготавливаются из того же материала и используются в качестве кабель-каналов для коммуникаций телерадиовещания, электросетей и связи. Также их с успехом применяют в домашних условиях (цена достаточно умеренная) для маскировки тех же сетей под каркасной облицовкой типа гипсокартона и вагонки, но не заливают бетоном и не заделывают шпатлёвкой.

Совет! Если  есть необходимость защитить скрытое содержимое от воздействия ультрафиолетового излучения, выбирают гофру чёрного цвета.

Для каркасной облицовки типа фальш-потолков хорошо подходит гофрированная труба с зондом, который позволяет не только заводить кабели внутрь канала, но и производить ремонтные работы по демонтажу/монтажу содержимого. ПВХ гофра с зондом достаточно устойчива к низким и высоким температурам (в среднем от -40⁰C до +40⁰C) и не реагирует на контакт с нефтепродуктами из разряда горюче-смазочных материалов.

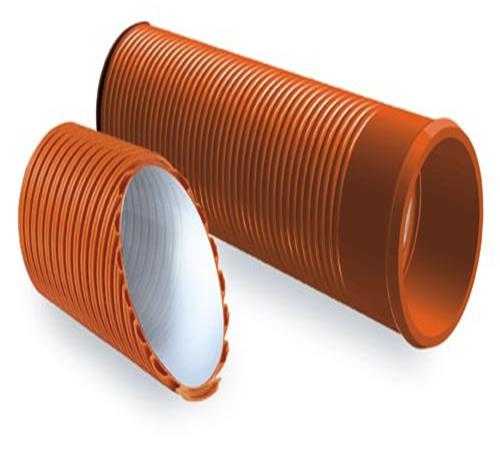

Двухслойная гофрированная труба для монтажа кабелей

Очень часто для монтажа различных кабельных коммуникаций используется гофрированная двойная труба из комбинированного полиэтилена, то есть, слои имеют разные характеристики.

Это ПНД (ПЭНД) — полиэтилен низкого давления и ПВД (ПЭВД) — полиэтилен высокого давления (не путайте — полипропиленовая труба не имеет к таким изделиям никакого отношения!).

  • Верхний слой состоит из ПНД и его достаточно легко определить на ощупь. Он шероховатый и не обладает тягучестью, но зато устойчив к ударам, не реагирует на нефтепродукты из разряда ГСМ и является отличным диэлектриком.
  • Внутри находится слой ПВД — он чаще всего белого цвета, имеет очень гладкую поверхность и обладает хорошей тягучестью. Ко всему этому можно добавить те же положительные качества, что и у ПНД.

Примечание. Следует также отметить, что производится еще и полиэтилен среднего давления (ПСД), но его чаще всего относят к разряду ПНД и в производстве гофрированных изделий он практически не применяется.

Заключение

Как бы то ни было, гофрированная труба из полиамида, полиэтилена, резины, стали или комбинации этих материалов достаточно прочно вошла в наш быт. И даже если вы этого не замечаете — вы в любом случае пользуетесь различными благами цивилизации, где используется такое приспособление.

В тематическом видео в этой статье вы сможете найти дополнительную информацию по обсуждаемому вопросу, возможно, что она тоже окажется полезной для вас.

gidroguru.com

видео-инструкция по монтажу своими руками, особенности двухслойных изделий, характеристики, цена, фото

Зачастую покупатели обращают лишь на один фактор материала, который им необходимо приобрести – его цена. Но это в корне неправильно, потому что вы, как минимум, должны знать об экологической безопасности изделия, о его надежности и эксплуатационном сроке, чтобы в будущем не переплачивать за ремонт.

С другой стороны, разве может рядовой потребитель знать обо всех характеристиках тех или иных материалов, используемых им в строительно-ремонтных целях? Не может, да и не обязан, для этого существуют специалисты-консультанты, готовые помочь в любую минуту и подсказать с выбором. Вот только не всем можно доверять, кто-то будет желать просто-напросто спихнуть вам второсортный залежавшийся товар.

Эластичные изделия чаще всего продаются в бухтах, это также зависит от используемых диаметров труб

Лирическое отступление по поводу труб из ПНД

В данной статье мы напишем как можно больше про гофрированные изделия, чтобы вы поняли, для чего они нужны, где используются и, в крайнем случае, могли самостоятельно их приобрести.

Защитные каналы позволяют обезопасить коммуникации от скачков напряжений при соприкосновении двух поврежденных проводов

Положительные качества труб

Нижеописанные характеристики гофрированной трубы ПНД не являются какими-то суперспособностями по отдельности, но именно в совокупности все качества выделяют данный материал на строительном рынке:

  • Укажем на низкую стоимость изделия, что не может не радовать потребителей, чей бюджет расписан по копейкам.
  • Еще один немаловажный фактор — в качестве основного материала используется вторичное сырье.
    Этот аспект порождает два весомых аргумента в пользу труб из ПНД:
    • Во-первых, благоприятно сказывается на окружающей экологии, так как перерабатываются уже бывшие в использовании изделия, ставшие невостребованными по разным причинам.
    • Во-вторых, трубы обладают длительным сроком службы, так как изготавливаются в основном из полиэтилена низкого давления.
  • Повышенная устойчивость к различным атмосферным и химическим воздействиям позволяет применять изделия для прокладки внешних сетей подземным и надземным образом.
  • Стоит отметить и низкую степень теплопроводности результатом чего является отсутствие конденсата.
  • Нулевой риск деформации или повреждения гофрированной трубы в том случае, если внутри нее замерзла жидкость.
  • Малый вес и небольшие габариты изделия, что облегчает рабочий процесс, транспортировку и хранения материалов.

Примечание!
Данные качества присутствуют только у изделий, не бывших в эксплуатации.
Если же вы решите сэкономить и приобрести уже бу трубы, то никто не будет гарантировать долговечную и бесперебойную эксплуатацию.

Классификация гофротруб

Существует несколько видов труб, которые выпускаются согласно ГОСТу 18599 – 83, для потребителей они делятся на:

  • Т – маркировка означает «тяжелые» изделия.
  • С или СЛ – средние/средне-легкие трубы.

На отечественном рынке существует аналог изделий из ПНД – металлические гофрированные каналы

К сведению!
Гофрированная труба из ПНД может быть изготовлена и под заказ, конечно, не все производители готовы предоставить данную услугу.

Что же касается материала, из которого данный вид труб изготавливается, то используется:

  • Полиэтилен низкого давления соответствующий ГОСТу 160339-83.
  • Высокого давления с ГОСТом 16377-83.

В готовом виде гофротрубы продаются бухтами (диаметр до 90 мм), изделия большего диаметра выпускаются прямыми элементами, длина которых может достигать 12 метров.

Гофротрубы на фото используются для обеспечения электроэнергией промышленных объектов, находящихся в отдалении

Область применения

Основная функция данной трубы – защитная, предотвращающая повреждение кабелей, поэтому актуально использовать их для:

  • Устройства всевозможных наружных сетей, к примеру, для подключения электрической и канализационной системы на загородных участках.
  • Подключение хозяйственных помещений возведенных после окончания строительства основного дома.
  • Гофрированные трубы применяются также и на внешних стенах строений, например, в том случае, если другого варианта подключения уличного фонаря нет.
  • Подходят и для соединения придомовых осветительных приборов подземным способом.
  • Можно их крепить под гипсокартонными конструкциями, фальшстенами и фальшполами, чтобы предотвратить короткое замыкание и возгорание теплоизоляционных материалов.
  • Для прокладки промышленных сетей вдоль автомобильных трасс.

За счет своей эластичности гофрированные шланги применяются для переносных пылесосов

Примечание!
Изделия небольшого диаметра можно монтировать в бетонные конструкции, это поможет избежать повреждения провода при смещении бетона.

Рекомендации к монтажу

Инструкция к прокладке гофрированных труб проста, никаких трудностей у вас не вызовет, вы наверняка справитесь с рабочим процессом своими руками. (См. также статью Муфты для полиэтиленовых труб: особенности.)

Но есть некоторые особенности, о которых лучше знать и не забывать:

На рисунке изображен универсальный переходник, позволяющий качественно организовать разветвление сетей

  • Работы лучше производить до минус двадцати градусов, материалы из ПНД могут выдержать и температуру ниже тридцати, но не все провода в таких условиях эластичны.
  • Прокладывая трубы, будьте бдительны, если внутрь попадет какая-либо жидкость, масло или загрязнение другого типа, это может в будущем сказаться на целостности коммуникаций.

Рекомендуем!
Чтобы избежать образования конденсата укладывайте коммуникации с уклоном, которые будут производить отток образовавшегося конденсата в специальные отстойники.

  • Если гофрированные трубы будут располагаться на глубине двух-трех метров, то для канала дополнительно следует установиться бетонное усиление. И еще лучше, если будет приобретена гофрированная двухслойная труба ПНД.
  • Что касается стыков, то лучше их избегать, приобретая необходимый метраж изделий (это возможно за счет эластичности). Если все же соединения гофрированных труб не избежать, то используйте специальные переходники и по возможности герметики.

Переходник выполняется из высококачественного пластика, который не подвержен воздействиям внешней среды

Вывод

Мы постарались дать вам как можно больше полезной информации по вышеуказанному изделию, предоставили не только технические данные, но и особенности монтажа. Теперь вы сможете самостоятельно разобраться в пригодности материала, использовать его по назначению и сохранить коммуникации в целости и сохранности на многие годы.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

gidroguru.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
