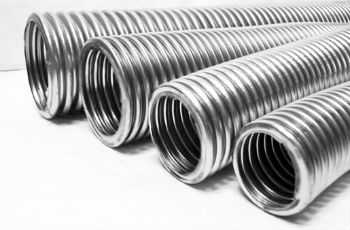

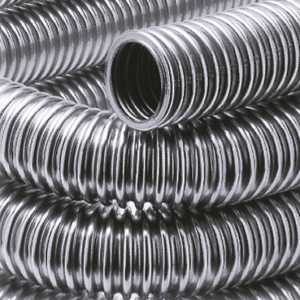

Гофрированная нержавеющая труба – область применения и характеристики

Устройство любого трубопровода обычно сопряжено с большим количеством проблем – необходимостью нарезки труб определенного размера, устройству соединений участков трубопровода при помощи фитингов или сварки. Особенно трудно монтировать трубопроводы сложной пространственной формы с большим количеством поворотов и изгибов.

Кроме того, трубопровод из обычных стальных труб является довольно жесткой конструкцией, которая может быть повреждена при любых осадках дома вследствие естественных процессов или во время даже небольшой сейсмической активности.

В свое время в Японии были разработаны гофрированные трубы, изготовленные из нержавеющей стали, которые можно было использовать для прокладки различных коммуникаций. Технология оказалась весьма востребованной во всем мире.

Технология изготовления гофрированных нержавеющих труб полностью автоматизирована, что обеспечивает точность выполнения всех технологических операций и гарантирует высокое качество трубы.

Оглавление к статье:

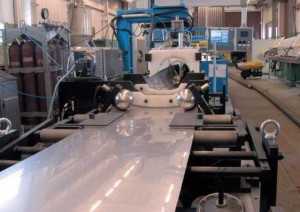

Изготовление происходит следующим образом:

• Трубы изготавливают из предварительно обработанной стальной ленты, которой на формовочной линии придается цилиндрическая форма.
• Затем в среде защитных газов в автоматическом режиме происходит сварка стыков трубы.
• Полученная гладкая труба подается на вальцовочную линию, где ей придается необходимая гофрированная формы.
• Для увеличения пластичности трубу подвергают специальной термообработке.
• Затем трубу нарезают на мерные куски длиной до 50 м и укладывают в бухты.

Наиболее известные производители:

• Компания «Lavita» – производит трубы, которые монтируются с использованием латунных фитингов, без применения сварки;
• Компания «Kofulso» — ее продукция характеризуется такими качествами как долговечность и надежность, что позволяет использовать ее для прокладки закрытых трубопроводных систем: в бетонной стяжке, в штробах за декоративными экранами;
• Компания «Neptun» — производит трубы, имеющие повышенную пластичность, что при проведении монтажных работ позволяет легко сгибать их без нарушения проходного сечения трубы;
• Компания «Hudrosta» — производит универсальные гофрированные трубы из материала с высоким содержанием хрома.

Технические характеристики труб:

• внутренний диаметр (условный) – 12, 15, 20, 25, 32, 40, 50, 60 мм;
• толщина стенки трубы – 0,3 мм;
• коэффициент линейного расширения – 17;
• рабочая температура трубопровода – минус 40 – плюс 150 градусов;
• максимально возможная температура – минус 50 — плюс 600 градусов;
• номинальное давление в трубопроводе – 10 — 15 бар;
• максимально допустимое давление (регламентируется прочностью фитингов) – 60 бар;
• предельное давление, которое выдерживает сама труба – 200 бар;
• коэффициент шероховатости стенки трубы – 0,008.

Температурный режим эксплуатации трубопровода из гофрированных нержавеющих труб очень широк.

Такому трубопроводу не страшно замерзание внутри жидкости (что фатально для обычных стальных труб) – он легко размораживается, причем безо всяких отрицательных последствий для себя. И при температуре в несколько сот градусов, труба все также безупречно выполняет свои функции.

Область применения

Благодаря высоким техническим свойствам, нержавеющие гофротрубы могут использоваться в самых различных отраслях:

• трубопроводы для подачи холодной и горячей воды под давлением;
• системы отопления, в том числе и теплый пол;
• газовая разводка внутри зданий;
• системы кондиционирования и вентиляции;
• теплообменники;
• трубопроводы для горюче-смазочных материалов;
• в качестве защитного кожуха при прокладке электрокабелей и проводов;
• спринклерные системы пенного и водяного пожаротушения;
• трубопроводы для сжатых газов и химикатов.

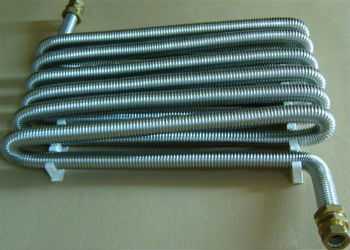

Гофрированная форма трубы значительно увеличивает площадь ее теплоотдачи и позволяет конструкции легко гасить температурные расширения.

Основные достоинства

С точки зрения эксплуатации эти труба в настоящее время занимают лидирующие позиции благодаря следующим свойствам:

• Исключительная гибкость – гофрированную трубу можно завязать узлом не опасаясь, что изменится ее форма или внутреннее сечение. Минимальный радиус изгиба трубы составляет всего три ее диаметра. Отожженная гофрированная труба является более гибкой, чем не отожженная.
• Высокое сопротивление внешним воздействиям и теплостойкость определяются высоким содержанием в материале трубы хрома (18%) и никеля (8%). Именно они определяют эти качества. Полированная внутренняя поверхность трубы прекрасно сопротивляется образованию в ней накипи.

• Высокая герметичность соединений отрезков трубопровода обусловлена использованием латунных гаек, снабженных силиконовыми уплотнителями, которые обеспечивают герметичный обжим трубы в теле фитинга. Соединение затягивается при помощи накидной гайки и фиксируется в узком месте гофры стопорным кольцом. Это позволяет системе успешно противостоять даже такому явлению как гидравлический удар.
• Монтаж систем из таких труб, благодаря их большой длине, происходит гораздо быстрее из-за малого количества соединений. Кроме того, транспортировка труб в бухтах обходится гораздо дешевле.
• Экологичность материала – нержавейка абсолютно химически нейтральна и подлежит как повторной переработке, так и утилизации.
• Высокая ремонтопригодность трубопровода – в случае повреждения участки трубопровода он легко заменяется трубой необходимой длины.
• Экономичность эксплуатации – если при монтаже использовался качественный материал, и была соблюдена технология, то в течение практически всего срока его эксплуатации он не нуждается в техническом надзоре.

Недостатком открытой прокладки гофрированных трубопроводов является их малая эстетичность и сложность ухода – неровную поверхность очень трудно очищать от пыли и грязи.

Особенности монтажа и эксплуатации

Гофрированная труба, как и любая другая, имеет собственные требования, которые нужно учитывать:

• До монтажа необходимо осмотреть трубы на предмет наличия трещин, вмятин и перегибов.
• Если труба используется для монтажа теплого пола, то необходимо использовать только цельные отрезки труб соединение их под полом запрещено.
• Фитинги для монтажа нержавеющих труб должны также быть изготовлены из материала, не подверженного коррозии.
• При монтаже гофрированной трубы необходимо избегать создания в ней усилий кручения.

• При соединении гофры с трубой из черной стали, перед латунным фитингом должен быть установлен водяной фильтр.
• Нержавеющие трубы можно соединять с обычной трубой только фитингами из пластика или цветного металла.
• Нержавеющие трубы необходимо изолировать от любых воздействий электрического тока.
• Хотя труба и гибкая, нельзя превышать допустимое количество циклов ее сгибания-разгибания.
• При работе с трубой необходимо соблюдать осторожность – у нее исключительно острые края.

Использование гофрированных труб постоянно расширяется и пока отрицательных оценок практически нет. Это обусловлено тем, что использование таких труб началось не так давно, хотя если бы они имели серьезные недостатки, то они бы уже проявились.

Трубы пока достаточно дороги, но для отдельных сложных участков трубопроводов их использование вполне оправданно.

protruby.com

Гофрированная труба нержавейка (нержавеющая сталь) |

Трубы из нержавеющей стали применяются в различных сферах как индустриального, так и хозяйственно бытового сектора.

Кроме круглой, более привычной разновидности (иногда полированной), которую можно часто увидеть практически где угодно (вплоть до дымоходов), есть и другой популярный вид сантехнической продукции. Это – гибкая гофрированная труба из нержавеющей стали.

Общее описание продукции

Обычные стальные нержавеющие трубы популярны за счет сочетания в них полезных свойств стали с повышенной долговечностью. Ведь главная проблема обычной стали — это ее чрезмерная реакция на контакт с жидкостью, воздухом и т.д.

В итоге уже через несколько лет незащищенный участок начинает проявлять первые признаки разрушения. А если говорить по простому, то металл темнеет и начинает ржаветь. Еще через несколько лет проблемы усугубляются. Совершенно очевидно, что срок в 10-15 лет для трубопровода — это минимум.

Решение проблемы было создано, когда удалось создать улучшенную марку хромоникелетитановой аустенитной стали 12Х18Н10Т, которую назвали нержавеющей. Все современные конструкции, которые претендуют на долговечность или выставляются на показ (например дымоход), собирают именно из материалов такого типа.

Изделия из нержавейки при наличии характеристик стали имеют также повышенный срок сопротивления коррозии, долговечности, а также довольно надежны. Работать с ними тоже очень просто, ведь этот металл без проблем сваривается любым доступным способом.

Области применения

Применяют их практически повсеместно. Особенно популярны нержавеющие трубы при прокладке гражданских трубопроводов, систем водоснабжения, отопления, теплого пола, газа, на дымоход и т.д. Применяют их и в промышленности.

Гофротруба из нержавейки была разработана в Японии, а затем опробована во множестве стран, составляя конкуренцию используемым полипропиленовым стальным холоднокатаным и металлопластиковым аналогам.

Данная бесшовная разновидность из стали 12Х18Н10Т применяется в системах с небольшим диаметром, как для непосредственно монтажа трубопроводной системы, так и для её возможного ремонта.

Характеристики таких изделий позволяют применять их в системах горячего/холодного водоснабжения, пожаротушения и отопления (в том числе – для «тёплого пола»), а также электропроводки, на дымоход или для кондиционирования.

Благодаря сочетанию гибкости и прочности, отожженная стальная гибкая труба применяется в химической и пищевой промышленности.

Также, отожженная труба из нержавеющей стали с успехом применяется в жилом строительстве, для монтажа систем теплого пола или водоснабжения в небольших пространствах или сложно-доступных местах.

Гибкие стальные изделия из 12Х18Н10Т предназначены для работы с давлением 10-210 бар, температуре -30/+250, радиус изгиба — до 150 градусов. Конкретные параметры могут зависеть также от диаметра (стандартные размеры такого колеблются от 15 до 50 мм).

Преимущества применения

В указанных сферах данная разновидность применяется в силу следующих её позитивных качеств:

• Сочетание надёжности и высокой прочности конструкции. При различных воздействиях изделие не меняет диаметр (нет микротрещин), что позволяет монтировать её с меньшим трудозатратами и без дополнительных приспособлений, чем, скажем обычную стальную трубу того же диаметра для теплого пола или на дымоход;
• Бесшовная профильная труба из 12Х18Н10Т не чувствительна к гидроударам или перепадам температуры рабочей среды, а также – к образованию плесени или грибка;
• Изменение состояния воды или газа внутри компенсируется гофрированной формой, если используются образцы такого типа;
• Срок службы трубы из 12Х18Н10Т, в результате – увеличивается достаточно сильно. Однако стоит понимать, что рано или поздно коррозия все равно начнет разъедать систему изнутри. Просто на этот процесс уходит больше времени.

Из минусов стоит отметить, что цена изделий из нержавейки 12Х18Н10Т по сравнению с аналогами больше, что иногда достаточно критично для потребителя. Цена изделий такого типа может в 2 раза превышать стоимость аналогичной продукции, но из обычной низколегированной стали.

Тем не менее, за счёт уменьшения объёма работы и надёжности конструкции цена профильной нержавеющей трубы и цена нержавеющей бесшовной трубы на одинаковой протяжённости трубопровода могут быть сопоставимы.

Предполагается, что рабочая среда должна быть без чрезмерно больших твёрдых вкраплений большого размера.

Поэтому бесшовная гофрированная труба нержавейка не рекомендуется к использованию для центрального отопления, системы теплого пола и водоснабжения многоквартирного дома, но вполне допустима – в качестве элемента разводки по квартире.

Если установка производится к системе водоснабжения или отопления старого образца – обязательным условиям является установка фильтра, который будет задерживать частицы ржавчины от попадания в систему.

А вот обычные бесшовные образцы с такими проблемами не сталкиваются. Для них качество среды стоит далеко не на первом месте.

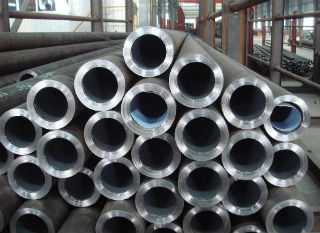

Бесшовные трубы из нержавейки

Из ограничений при монтаже можно отметить то, что установленная система не должна соприкасаться с ржавеющим металлом (в том числе – со стальным крепежом на дымоход, который ржавеет, — нужно использовать пластик или крепёж из нержавейки) или подвергаться избыточному и постоянному воздействию электричества.

Виды и их отличия

Основными разновидностями являются четыре подтипа:

• Бесшовная гофрированная труба из нержавейки, не отожжённая;
• Гофрированная труба из нержавейки, отожжённая;
• Не отожжённая разновидность в оболочке;
• Отожжённая бесшовная разновидность в оболочке из того же материала.

Деление производится по свойствам материала (сталь отожжённая или нет), поскольку различные производители выпускают трубы разного диаметра (но, тем не менее, подходящие для стандартных фитинговых или других соединений даже для теплого пола).

Диаметры трубопроводов из нержавейки оказывают серьезное влияние на сферу их применения. Что впрочем, вполне очевидно. Ведь от диаметра напрямую зависит, где конкретно трубу можно будет использовать. Да и многие характеристики тоже определяются диаметром. Например, масса трубы и ее прочность.

Обычно, бесшовная полимерная оболочка изделия представляет собой полиэтиленовое покрытие разных цветов, чтобы при монтаже разветвлённой системы не запутаться в сложных узлах и соединениях.

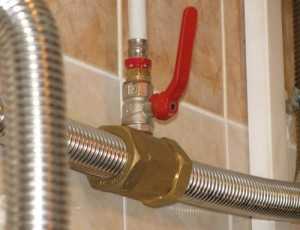

Гофрированные гибкие трубы

Трубопровод с горячей/холодной водной маркируется соответственно красным и синим цветом, газовая магистраль – жёлтым. Работать по такой системе проще, но наличие оболочки не дает вам возможности сразу же получить доступ к отрезку, что не всегда хорошо. Особенно если трубу предстоит устанавливать на опасных участках.

Также, для использования в гелиосистемах встречается труба из неотожжённой нержавеющей стали (более гибкой), с покрытием из вспененного каучука и полиэтилена. Данное покрытие служит утеплителем и компенсирует высокую теплоотдачу и создаёт изоляцию в холодное время года.

ГОСТ на нержавеющие трубы 9941 81 указывает только общие качества и граничные размеры сообразно материалу. Продукция, представленная на рынке, обычно соответствует международному стандарту. Тем не менее, ссылки к ГОСТ на трубы из нержавеющей стали могут быть в описании товара – речь обычно идёт о марке стали.

Особенности гофрированной трубы из нержавейки (видео)

Советы по выбору и цены

При покупке и визуальном осмотре продукции можно обратить внимание на следующие моменты:

• Отсутствие видимых повреждений поверхности, сколов, трещин. Шаг профиля должен быть одинаковым по всей длине, шов – ровным;
• При сгибе гофрированных образцов – также не должно происходить никаких деформаций поверхности;
• Если приобретаете фитинги к таким трубам – нужно обратить внимание на их внешний вид, комплектность и состояние уплотнительных колец;
• Качественная бесшовная нержавейка имеет гладкую структуру без царапин или разрезов. Это надо учитывать.

Старайтесь убедится в том, что изделие подходит вам по диаметру и основным характеристикам. Стоит понимать, что при выборе габаритов даже расхождение в 1-2 мм может стать фатальным. Конечно, вам все равно удастся приварить трубы друг к другу.

Но полученное соединение уже не будет столь надежным. О любом другом соединении и говорить не приходится. Учитывайте также вес трубы. Если она будет слишком тяжелой, то при прокладке ее потребуется монтировать на специальные крепежи, иначе конструкция упадет под собственным весом (например дымоход).

Купить трубу нержавейку этой разновидности можно от различных производителей. Наиболее часто упоминаются у продавцов KOFULSO или Lavita (Южная Корея) и Neptun.

Цена трубы из нержавеющей стали может различаться в зависимости от её производителя, а также – диаметра и качеств стали.

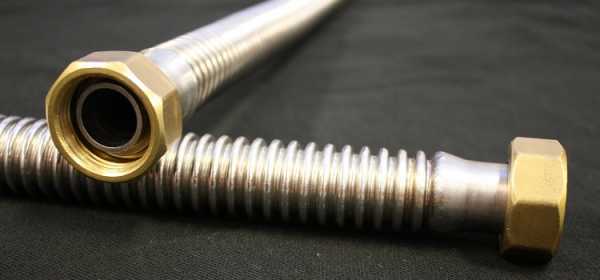

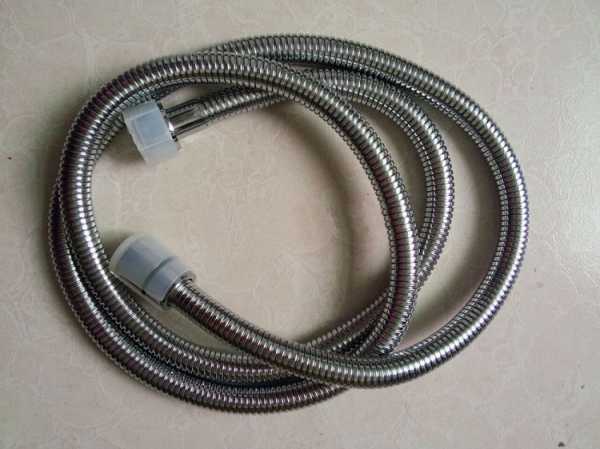

Гибкая труба для подключения к фитингам

Цена нержавеющей трубы 32 мм диаметром (KOFULSO или Lavita) в среднем составит 13 долларов (указана цена трубы нержавейки за метр). Товар обычно поставляется в бухтах различной длинны, в этом случае – 50 метров.

От того же производителя (Lavita), цена нержавеющей трубы 50 мм диаметром из отожжённой стали уже составит 26 долларов за метр. Для сравнения, цена нержавеющей гофрированной трубы от GofraFlex, условный диаметр 13 мм, составит 3.5 доллара.

Также, цена может отличаться в случае оптовой покупки. К примеру, купить нержавеющую трубу в розницу (торговая марка Neptun или Lavita) можно по цене 2.5 доллара за метр, но цена нержавеющей трубы за метр оптом будет от 1.96 долларов (от 150 метров).

Купить трубу из нержавеющей стали в случае сборки систем отопления и водоснабжения можно, и не гофрированную, а обычную бесшовную. Например, если есть необходимость в большем диаметре (пропускная способность), большем рабочем давлении или иных качествах трубопровода.

Так, нержавеющая труба Lavita 63 мм диаметром будет стоить от 19.5 долларов за метр, в данном случае речь идёт о так называемой «пищевой» разновидности.

Тонкостенная труба Lavita из нержавеющей стали такого типа и профильная труба из нержавеющей стали явно отличаются по цене в пользу первой, но полированная нержавеющая труба при этом обладает всеми недостатками круглого аналога. Поэтому покупать ее или нет — решать вам.

homebuild2.ru

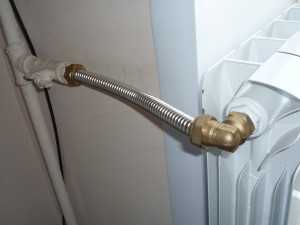

Труба из нержавейки гофрированная для отопления

Гофра-нержавейка для системы отопления: в чем ее преимущества

Нержавеющие гофрированные трубы для отопления – относительно новая продукция с широкими перспективами распространения. Они приспособлены для эксплуатации в условиях повышенных температур и значительного диапазона рабочего давления. Монтаж осуществляется без применения специального оборудования. Изделия изгибаются практически под произвольным углом, при этом проток не сужается.

Гофрированные металлические трубы подходят для обустройства систем ГВС и отопления

Как производится гофротруба для отопления

Технология производства гофрированных труб из нержавеющей стали для отопления разработана в Японии. Нержавеющая трубная гофра для отопления рождается, пройдя несколько этапов технологического процесса:

1. Высококачественную стальную ленту подают на формовочную линию. Гофротрубы характеризуются низким содержанием углерода и присутствием в составе сплава хрома (18 процентов) и никеля (8 процентов). Пройдя систему гибочных станков, стальная лента превращается в цилиндрическую заготовку.
2. Посредством специальных зажимов в ходе вальцовки из гладкостенной цилиндрической трубы получается гофра-труба нержавейка.
3. Далее труба подается в закрытый сосуд, наполненный специальной газовой смесью. Именно этой смесью достигается высокое качество сварного шва и способность изделия успешно противостоять воздействию коррозии. Еще одним обстоятельством, повышающим качество изделия, становится выполнение сварки стыков автоматическим оборудованием. Исключение человеческого фактора позволяет избежать случайных ошибок в производстве работ.
4. Пластичность гофре-нержавейке для отопления придается при прохождении отжига. Проведение нагревания до высокой температуры (950-1150º С) с последующим охлаждением до 200-400 º С позволяет достичь в ходе эксплуатации большего количества сгибов/разгибов. Внешних отличий между изделием, прошедшим процедуру отжига, и не отожжённым, не существует, но разница в качестве и, соответственно, в стоимости, является весьма существенной.
5. Полученная продукция нарезается на мерные отрезки длиной до пятидесяти метров и сматывается бухтами.

Гибкость гофротрубы обусловлена способом ее обработки при производстве

Проверку герметичности гофра-труба нержавейка проходит погружением бухты в воду с одновременной подачей воздуха под высоким давлением.

Технические характеристики гофрированной трубы из нержавеющей стали

Гофрированные трубы для отопления из нержавейки выпускаются всего в нескольких стандартных типоразмерах. Стандартные значения внутреннего диаметра таких труб: 15, 20, 25 и 32 мм. Производство изделий большего диаметра и нестандартных типоразмеров сложности не представляет, но осуществляется исключительно по договоренности между заказчиком и производителем.

Рабочий диапазон температур находится в пределах от -50º С (причем гибкость гофры сохраняется даже при -40º С) до +800º С. Естественно, что при таких повышениях температуры никто гофрированной трубой не пользуется, так как пластмассовыми элементами фитинга верхнее значение температуры эксплуатации ограничивается +110º С, иначе они расплавятся. Впрочем, допускается кратковременный температурный скачок до +150º С.

Важно! Изогнуть гофру можно практически как угодно, но нормативами установлена предельная величина изгиба, равная троекратному значению диаметра.

Гофру-нержавейку отличает просто невероятная ударная прочность, позволяющая без малейших повреждений переносить внезапные скачки давления рабочей среды. Заявленные параметры указывают на максимум давления в 50 атм, но изделием выдерживается на разрыв удар даже вчетверо большей мощности. Величина рабочего давления – 15 атм. Гофра отличается стопроцентной кислородной непроницаемостью и низким значением коэффициента шероховатости – 0,008.

При соблюдении правил эксплуатации производители гарантируют, как минимум, двадцатилетнюю беспроблемную работу своей продукции. На данный момент на российском рынке гофру-нержавейку в системах отопления еще так долго не эксплуатируют. Поэтому проверить утверждения зарубежных производителей на отечественном опыте покамест не представляется возможным.

Нержавеющая гофра в системах отопления может служить несколько десятков лет

Преимущества использования гофры-нержавейки в системах отопления

За сравнительно недолгое время эксплуатации гофра из нержавейки успела продемонстрировать немалый список преимуществ перед другими материалами, используемыми при монтаже систем отопления. Чем славится изобретение японских инженеров:

• гибкостью. Если нужно изогнуть под определенным углом гофру, то это делается без применения инструментов и приложения сверхусилий, руками. Благодаря высочайшей гибкости материала, отпадает потребность в многочисленных соединениях, что существенно сказывается на эффективности работы системы и стоимости установки;
• прочностью;
• высоким коэффициентом теплоотдачи. Благодаря этому свойству, гофру-нержавейку можно успешно использовать вместо радиатора отопления;
• антикоррозионностью и химической инертностью. Ни воздействие рабочей среды, ни влияние атмосферных явлений не скажутся на функционировании гофрированных труб из нержавейки. Опасность электрохимической коррозии устраняется путем проведения несложной процедуры заземления и/или обустройством предохраняющей оболочки;
• возможностью закрытой укладки. Такую трубу позволено укладывать и в стены, и в пол;
• устойчивостью к резким перепадам температуры и давления. Гофротрубам не страшны ни гидроудары, ни самая страшная угроза в виде размораживания, выводящая из строя системы отопления, сконструированные из аналогичных изделий из полимерных и металлических материалов. При замерзании теплоносителя его расширение в объеме будет с легкостью компенсировано гофрой, она не подвергнется деформации и не выйдет из строя. А отогреть замерзший участок можно будет даже с помощью паяльной лампы;
• гладкостью внутренней поверхности. Это способствует повышению пропускной способности трубы. А также не позволяет возникать засорению, заиливанию и т. п.;
• неподверженностью грибку и плесени. И грызуны не представляют для нержавейки ни малейшей угрозы;
• технологичностью монтажа. Для установки специальных фитингов потребуется два трубных ключа. Без всего прочего специального оборудования, в принципе, можно обойтись;
• малым весом, что сказывается в лучшую сторону при транспортировке и сборке;
• низким уровнем шума;
• большой длиной мерных отрезков. Это дает возможность собирать достаточно масштабные конструкции, не проводя дополнительных соединений;
• практически неограниченностью срока эксплуатации;
• экологичностью.

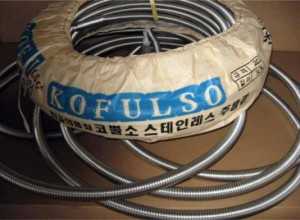

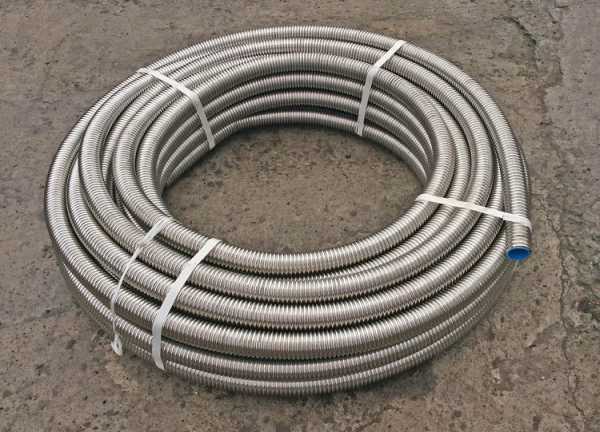

Нержавеющая гофротруба поставляется длинными отрезками в бухтах

Обладая столь привлекательными свойствами, трубы из гофры-нержавейки вполне способны составить достойную конкуренцию полимерным и металлическим при обустройстве систем отопления. По крайней мере, определенную нишу на рынке, благодаря своим неоспариваемым достоинствам, они уже отвоевали.

О каких недостатках гофрированных труб нельзя забывать

Изделий, лишенных недостатков, на рынке не существует. Даже столь качественная продукция как гофротруба, и
