Гофрированный оцинкованный лист: описание и характеристики гофролиста

Оцинкованный гофролист — это холодногнутый листовой профиль с волнообразными гофрами. Сегодня гофрированный оцинкованный лист считается одним из наиболее распространенных материалов покрытия кровли, имеющий следующие преимущества: высокая жесткость, надежность, легкость и более низкая цена по сравнению с металлической черепицей или профнастилом. Гофрированный лист долговечен, удобен в монтаже и транспортировке, отличается низкими расходами на эксплуатацию.

Благодаря своей особой форме он предотвращает попадание в помещение влаги. Данный стройматериал изготавливается из оцинкованной стали или стали с полимерным покрытием. Как правило, гофрированный лист монтируется с помощью гвоздей, шурупов и саморезов. Срок службы — до 50 лет.

Кровельный материал современности

Гофрированный лист активно используется для постройки быстровозводимых конструкций и зданий, их облицовки, обустройства кровли и разных ограждений. Изготавливается холодной прокаткой из оцинкованной рулонной стали на специальном оборудовании.

Готовые изделия — это материал с трапециевидным профилем или профилем в виде волны, на который наносятся дополнительно защитные и декоративные покрытия. Защитный слой листа из холоднокатаного проката делается из полимерных составов выполняющих эстетическую функцию и предотвращающих образование коррозии при эксплуатации.

Чаще используются следующие полимерные покрытия:

  • РЕ — полиэфирные.
  • PVDF — поливинилденфторидные.
  • PVC — пластизолевые (ПВХ).
  • PUR — полиуретановые.

Листы без дополнительного слоя тоже применяются довольно часто. Более востребованы оцинкованные изделия трапециевидного профиля. Волновые листы чаще покупают граждане, а не строительные организации, для обустройства крыш частных домостроений.

Оцинкованный профлист используется для кровельных работ на гражданских, промышленных и жилищных объектах и для решения других задач:

  • Производство сэндвич-панелей.
  • В качестве несъемной опалубки при железобетонных работах.
  • В роли плит перекрытия в промышленных строениях.
  • Возведение оград в частном секторе и заборов на промышленных предприятиях.
  • Изготовление МАФ.

Основные достоинства гофролиста

Оцинкованные кровельные гофрированные листы не просто стали лидерами рейтинга разных потребителей. Среди главных плюсов выделим следующие:

  • Сравнительно малая цена.
  • Высокая жесткость (250 кг/с м²) при небольшой толщине (во время работ достаточно сделать для кровли разряженную обрешетку).
  • Широкий выбор покрытий из полимеров и разнообразие оттенков.
  • Быстрый и относительно простой монтаж (но самостоятельно выполнять его не рекомендуется).
  • Небольшой вес 1 м² листа.
  • Сохранение высокого уровня потребительских параметров минимум 50 лет. Многие производители гарантируют 75 лет службы.

Недостатком оцинкованных материалов можно считать высокую их звукопроводимость, которую, однако, нетрудно и недорого снизить путем добавочной звукоизоляции кровли. Минус и в неэкономном расходе листа, когда осуществляется монтаж сложной по конфигурации крыши. Этот недостаток устраняется путем применения листов меньшей площади.

Виды и размеры изделий

Немаловажно разбираться в маркировке профилированного листа. Есть три вида изделий:

  • С — стеновой, предназначенный для отделки стен, устройства перегородок, строительства заборов.
  • Н — несущий кровельный материал.
  • НС — комбинированный лист для любых работ, указанных выше.

Формально оцинкованные гофролисты выпускаются согласно стандарту ГОСТ 24045–94 . Но на фирмах-изготовителях соблюдаются собственные технические условия. В связи с этим каждый производитель имеет в ассортименте изделия нестандартных размеров, что расширяет возможности в части выбора.

Возьмем, к примеру, лист НС 44−1000 0,8.Н. Расшифровываем:

  • НС — допускается применение для ограждений и кровельных работ.
  • Ширина листа — 1000 мм.
  • Высота профиля — 44 мм.
  • Толщина оцинковки — 0,8 мм.

Особенности монтажа

Грамотная работа с изделиями при обустройстве крыши предполагает умение подобрать верный вариант. Шаг при определенной высоте волны следующий:

  • До 5 м при 75 мм.
  • До 3 м при 57,6 мм.
  • 2 м при 44 мм.
  • 1,5 м при 35 мм.
  • 0,8 м, когда высота 18−21 мм.
  • до 30 см при интервале 8−15 мм.

Перед монтажом на кровлю оценивается геометрия скатов крыши. Важно, чтоб углы были прямыми. Замеряется скат по диагоналям. Когда величины углов идентичные, можно начинать работу. Если прямых углов нет, карнизы и свесы на фронтонах будут неправильными, а расход листов повысится.

Во избежание этих проблем на крышах с уклоном выдерживаются следующие показатели нахлеста:

  • 10 см для скатов с уклоном 30−35°.
  • 15 см для уклонов 15−30°.
  • 20 см и более для уклонов меньше 15°.

Перед укладкой листов на обрешетку стелется гидро- и пароизоляционный слой. Монтаж рекомендуется начинать с левого или правого нижнего угла. Нахлест делается с подветренной стороны.

Крепление осуществляется специальными саморезами (с резиновой прокладкой), идентичными цветом раскраске гофролиста. Крепежные элементы ввинчиваются вертикально (если пойдут наискось, на покрытии будет отверстие).

На квадратный метр обрабатываемой поверхности крыши уходит обычно не больше пяти саморезов: с шагом 30−40 см. Они ввинчиваются в районе карниза, 50−60 см — в верхней части ската, 30−50 см — в вертикальном нахлесте.

Крепежные элементы для низа и верха волны могут быть разной длины.

tokar.guru

Гофролист – использование для забора, крыши в сравнении с профлистом + Фото, видео

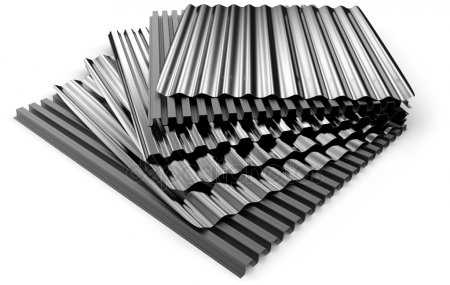

1 Гофрированный листовой металл – производство и характеристики

Гофролист представляет собой изделие, имеющее в сечении непрерывно-волнообразный профиль и предназначенный в основном для строительных работ. Своим внешним видом он напоминает шифер. За это его нередко называют еврошифером, но к Европе он никакого отношения не имеет. Гофролист производили еще в Советском Союзе.

Непрерывно-волнообразный профиль для строительных работ

Рекомендуем ознакомиться

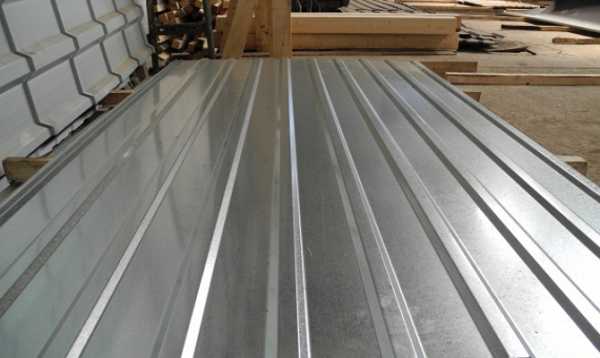

Промышленностью еще выпускается одноименная продукция, но с трапециевидными или прямоугольными гофрами, между которыми есть определенное расстояние. Эти изделия имеют либо более широкий спектр применения, либо специфичный узконаправленный. В частности, производятся листы толщиной 2–5 мм с трапециевидными гофрами, предназначенные для использования в судостроении.

Волнистый гофролист выпускается толщиной 0,3–0,7 мм со следующими стандартными размерами:

  • длиной 2000 или 2500 мм;
  • шириной 920 или 1150 мм при полезной ширине 880 или 1080 мм соответственно;
  • высота волны – 17 мм.

Выпуск волнистых гофролистов

Таким образом, существуют 4 стандартных типоразмера. Могут изготавливаться листы и с другими характеристиками: на стандартизированном оборудовании – под заказ с иными габаритами; при наличии нестандартного или дополнительного, в том числе самодельного, оснащения – еще и с другой волной.

Производство гофролиста мало чем отличается от процесса изготовления профилированного профнастила, профлиста. Используется то же сырье: оцинкованная холоднокатаная рулонная или листовая сталь либо она же, но еще и с дополнительным полимерным покрытием. Технология изготовления тоже идентична – холоднокатаным способом. Плоский лист протягивается через прокатный стан, на котором без его нагрева с помощью профилегибочных валков или оснастки ему придается заданная форма сечения. Отличие именно в приспособлениях, изгибающих заготовку. В этом плане устройство оборудования для получения волны (а значит, гофролиста) немного проще и сам процесс гибки происходит легче и быстрее. Соответственно, и его изготовление обходится дешевле.

2 Чем отличается гофрированный лист от профлиста и его назначение

Понятное дело, формой гофр и тем, что они непрерывно переходят одна в другую. Но отсюда вытекают главные отличия, известные в основном специалистам. У гофрированных листов нет разделения по назначению применения – их выпускают только одного типа. Если сравнивать со стеновым профлистом (марки С), имеющем схожую или меньшую высоту профилей, то гофролист окажется тяжелее за счет того, что волны расположены вдоль ширины непрерывно, в отличие от трапеций профнастила. В то же время благодаря этой же особенности гофрированное изделие значительно прочнее, а еще и в силу того, что профиль в виде волны способен выдерживать более высокую нагрузку, чем в форме трапеции.

Стеновой профлист марки С

Чтобы смонтировать, к примеру, кровлю из стенового профнастила, не уступающую по надежности выполненной из гофролиста, придется взять материал с более высоким профилем. А у него вес будет уже больше, чем у гофрированного изделия.

Если сравнивать с кровельными профлистами (марки Н) и универсальными (НС), то они все по прочности значительно превосходят гофролисты. Так на то у них и профиль не простой трапециевидный, а со специальными увеличивающими жесткость вогнутостями и/или выпуклостями, да и расположен он вдоль ширины тоже непрерывно. Результат всего этого – гораздо больший вес, чем у гофролистов. А где больше масса, там выше цена за материал.

Кровельный профлист марки Н

Профлист больше ориентирован на крупномасштабное строительство и применение в промышленных целях. Поэтому у него и идет разделение по назначению: одни виды – стеновые (С), для малых нагрузок, в первую очередь применяются при облицовке зданий и возведении заборов; другие – НС и Н, для средних и высоких, их можно использовать практически для чего угодно, включая создание крыш больших площадей и даже несущих конструкций на промышленных объектах.

Гофролист – универсальный материал, ориентированный на декоративный аспект либо применение в сочетании с различными легкими конструкциями. Он прекрасно подойдет для облицовки стен и потолка небольших строений и помещений, а также возведения заборов как на фото и тому подобного.

Для крыши гофролист даже предпочтительнее, чем профнастил. Его волнистая, без углов и складок, поверхность в меньшей степени задерживает воду, снег, мусор и легче от них освобождается.

3 Как монтировать гофролисты и их преимущества

Когда используют гофролист для крыши, монтаж его надо выполнять так же, как и крепление профлиста. Облицовка им аналогична, опять же, тому, как обшить профлистом. И возведение заборов сродни использованию этого материала.

Гофролисты для устройства крыши

Но при этом у гофролиста помимо меньшей цены и веса, способствующего более простому, легкому и быстрому монтажу, есть еще преимущества перед профнастилом, обусловленные небольшой массой:

  • нет специальных требований к обрешетке – ее опорные элементы (доски или другой материал) можно укладывать на любом расстоянии, но не дальше 500–600 мм друг от друга;
  • несущие конструкции могут быть значительно легче, чем при использовании профлиста.

tutmet.ru

МГК и гофрированные листы от производителя

МЕТАЛЛИЧЕСКИЕ ГОФРИРОВАННЫЕ КОНСТРУКЦИИ И ЛИСТЫ

Одним из лидеров по производству инновационных МГК в Российской Федерации является ЗАО «Гофросталь», входящее в промышленный холдинг АО «Опытный завод «Гидромонтаж»».

Гофрированным листом, согласно СТО, которого придерживаются в ЗАО «Гофросталь», принято называть «стальной лист, имеющий волну гофр синусоидального профиля, изготовленный методом холодного штампования или проката, изогнутый по радиусу или плоский».

Инженерами было давно замечено, что лист волнистой формы значительно прочнее и выдерживает большие нагрузки, чем обычный стальной лист. Немалую роль при распределении нагрузки играет и грунт, которым засыпают металлические гофрированные конструкции (МГК), если речь идёт о грунтозасыпных сооружениях. Способность распределять нагрузки является выгодным преимуществом МГК.


ГОФРОЛИСТЫ: ИСТОРИЯ И ПРИМЕНЕНИЕ

Основные направления применения:

  • мосты;
  • водопропускные трубы;
  • путепроводы;
  • пешеходные переходы;
  • защитные сооружения;
  • ливневая канализация;
  • воздуховоды и системы вентиляции;
  • несущие и ограждающие конструкции в промышленно-гражданском строительстве.

Несмотря на то, что активное применение гофролистов началось совсем недавно, история их использования насчитывает около 140 лет. Многие области строительства сейчас трудно представить без применения металлических гофрированных конструкций, которые стали незаменимы, благодаря своим превосходным характеристикам.

Активное применение МГК в России началось гораздо позже, чем в зарубежных странах, хотя попытки предпринимались неоднократно. Первое упоминание о применении гофрированных труб в России относят к 1875 году. Тогда после опытных испытаний на Ряжско-Вяземской железной дороге были впервые применены гофротрубы, но революция и две мировые войны прервали повсеместное внедрение МГК в России. Следующая попытка возродить производство МГК в России была сделана после Второй мировой войны. Наиболее заметным проектом с применением МГК в СССР стало строительство Байкало-Амурской магистрали.

Стоит отметить, что большая часть сооружений, построенных за 140 лет с начала использования МГК в нашей стране, находятся в эксплуатации и в настоящее время, что говорит о долговечности данного вида конструкций.

ПОЧЕМУ МГК СТАЛИ ТАК ПОПУЛЯРНЫ В СТРОИТЕЛЬСТВЕ?

Металлические гофрированные конструкции (МГК) — это конструкции из стальных гофрированных листов, соединенных между собой болтами.

Территории, где возможно применение МГК:

  • районы с обычными геологическими и климатическими условиями;
  • районы с суровыми климатическими условиями;
  • районы с сейсмичностью до 9 баллов включительно;
  • районы со сложными геологическими и гидрогеологическими условиями;
  • зоны с распространением многолетнемерзлых грунтов и с возможным образованием наледей;
  • районы с опасными природными явлениями, селями, оползнями, лавинами и др.

СБОРКА МЕТАЛЛОКОНСТРУКЦИИ

Стальной оцинкованный лист имеет толщину 2 – 8 мм. Волна гофра имеет синусоидальный вид, высотой от 34 мм до 140 мм. Каждый из гофролистов изогнут по радиусу. После того, как лист полностью изготовлен на производстве, его доставляют на строительную площадку для последующего возведения необходимой металлической гофрированной конструкции. На площадке каждый гофролист соединяют болтами в определенную заранее проектом конструкцию. После этого вся конструкция  засыпается грунтом и утрамбовывается. Вся грунтовая обойма  работает совместно с металлоконструкцией, обеспечивая надежные эксплуатационные характеристики.

Преимущества строительства с применением МГК:

  • высокая степень заводской готовности конструкции;
  • простота монтажа;
  • удобная транспортировка;
  • быстрота строительства;
  • выгодная стоимость;
  • минимальные затраты на ремонт;
  • долговечность;
  • возможность использования практически в любых климатических и геологических условиях.

ПАРАМЕТРЫ, КОТОРЫЕ СТОИТ УЧИТЫВАТЬ ПРИ ВЫБОРЕ ГОФРОТРУБ:

  • Геологические и климатические условаия потенциального строительства.
  • Назначение сооружения.
  • Расходная стоимость.
  • Уровень водотока/требуемые габариты пропуска транспорта.
  • Выстота засыпки над сооружением.
  • Величина автомобильной или ж/д нагрузки.
  • Тип используемого грунта.

С ЧЕГО НАЧАТЬ ВЫБОР ГОФРИРОВАННОЙ ТРУБЫ?

Любое строительство начинается с предварительного анализа. Перед тем, как выбрать определенную схему сооружения из металлической гофры, следует подробно ознакомиться с геологическими, климатическими и техническими возможностями для использования данной конструкции. От этих параметров может зависеть и выбор используемого гофролиста.

Огромное значение стоит уделить и используемому при строительстве конструкции грунту, т.к. особая прочность и жесткость конструкции достигается за счет тесного взаимодействия конструкции и грунтовой обоймы.

Стоит принять во внимание и возможность использования необходимого транспорта. В большинстве случаев конструкции из гофрированных листов просты в сборке и не требуют использования большого количества спецтехники.  Наши изделия поставляются с большим процентом заводской готовности.

АЛГОРИТМ ВЫБОРА ВАРИАНТА СООРУЖЕНИЯ

После проведённого предварительного анализа имеющихся условий и сбора исходных данных для строительства стоит перейти к выбору варианта непосредственной схемы сооружения. Для этого необходимо:

  • Определить сложность формы требуемой конструкции. наша компания может предоставить продукцию любой степени сложности: круглые трубы, правильные круговые арки и более сложные формы сооружений.
  • Уточнить формы и внутренние размеры сооружений из мгк. с помощью приведенной ниже таблицы вы можете выбрать схему конструкции сооружения и его размеры с учетом множества факторов.
  • Выбрать форму сечения.
  • Произвести предварительную оценку несущей способности конструкции, в том числе и толщину используемого гофролиста при помощи упрощенных расчетов.
  • Определить ориентировочную массу и стоимость сооружения. выполнить необходимые расчеты для конкретной схемы сооружения и марки сечения возможно с использованием определенной толщины гофролиста и информации, приведённой в таблицах.

Полученные результаты предполагают предварительное решение, строительство сооружения следует выполнять по проектной документации, разработанной в установленном порядке.

Более подробную информацию Вы можете найти в разделе «Информация для специалистов».

СПЕЦИАЛИСТЫ ЗАО «ГОФРОСТАЛЬ» ПОМОГУТ ВАМ СДЕЛАТЬ ПРАВИЛЬНЫЙ ВЫБОР

В нашей компании имеются высококвалифицированные специалисты, которые помогут Вам правильно определить необходимую форму сооружения и выполнить все необходимые расчеты. В каталоге нашей продукции Вы можете обнаружить свыше 1000 вариантов металлоконструкций. Если ни один из предложенных вариантов Вам не подходит, то наши специалисты могут предложить Вам изготовление конструкции по индивидуальному чертежу. Свяжитесь с нашими менеджерами для получения более подробной информации.

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Преимущества МГК документация

Тел.: 8-800-775-57-66
бесплатная линия E-mail: [email protected]

www.gofrostal.ru

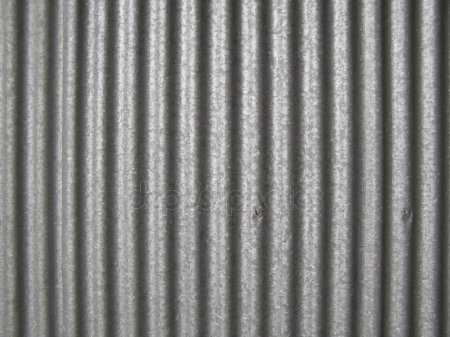

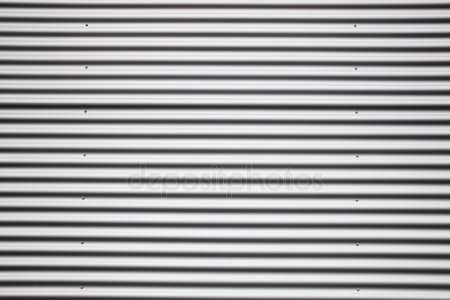

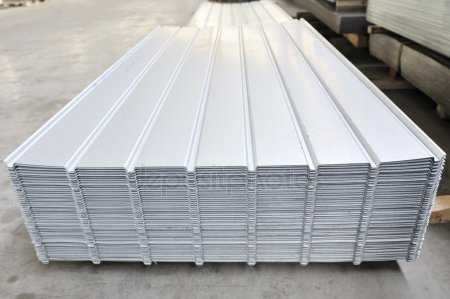

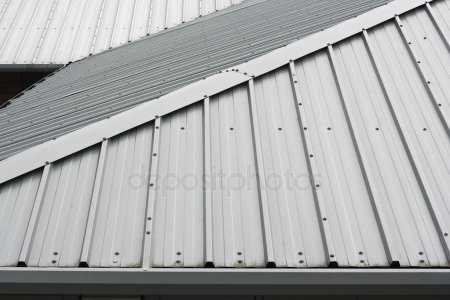

Картинки гофрированный стальной лист, Стоковые Фотографии и Роялти-Фри Изображения гофрированный стальной лист

Картинки гофрированный стальной лист, Стоковые Фотографии и Роялти-Фри Изображения гофрированный стальной лист | Depositphotos®

claudiodivizia

2816 x 2112

mady70

4256 x 2832

ViktoriaSapata

6810 x 4546

MrTwister

5067 x 3456

paulfleet

4272 x 2848

ajafoto

4134 x 2756

detanan

7360 x 4912

cbenjasuwan

4258 x 2814

Aboutnuylove

4494 x 2991

vkovalcik

5575 x 3716

claudiodivizia

3266 x 2736

Kotenko

3008 x 2000

jerax

5348 x 3565

Maxwprosto

3077 x 2051

wayne0216

4000 x 2670

vazlava

4193 x 2781

lkpro

3840 x 5760

Kingan77

5472 x 3648

[email protected]

5760 x 3840

oneblink

4928 x 3264

Torsakarin

3741 x 3741

coddie

4707 x 2990

ArenaCreative

3600 x 3600

akfotos

4215 x 2912

gaarn_

3872 x 2592

Scorpio777

3888 x 2592

Burdin

6142 x 4094

viteethumb

4576 x 3432

ufabizphoto

8688 x 5792

smuayc

3800 x 3800

Torsakarin

5114 x 3409

merznatalia

4288 x 2848

Stocksolutions

4272 x 2848

VelesStudio

4000 x 2664

Torsakarin

5357 x 3712

Maxwprosto

5184 x 3456

lkpro

5760 x 3840

manusy

5112 x 3412

Leonid_Eremeychuk

2010 x 2500

MrTwister

5760 x 3840

MrTwister

5184 x 3456

spaxiax

3872 x 2592

weedezign

3018 x 3205

magann

4000 x 3000

oneinchpunch

3537 x 2261

wayne0216

6176 x 4117

akiyoko74

3744 x 5616

chartcameraman

4000 x 2667

ru.depositphotos.com

Использование гофрированного листа в строительстве

Гофролист широко применяется в строительной отрасли. Этот универсальный и качественный материал нашел свое использование в разных направлениях. Многие его путают с профлистом. Но это на самом деле два разных строительных материала. Только изучив технические характеристики гофролиста, становится это очевидно.

Изготовление листового гофрированного металла

Гофрированный лист – это изделие с волнообразным профилем. Его используют в разных строительных работах. По внешнему виду он очень похож на обычный шифер. Именно поэтому многие его именуют как еврошифер. Но стоит заметить, что к Европе он отношения не имеет. Гофрированный лист производился в далеком Советском Союзе.

Также гофрированный лист может иметь прямоугольные гофры. Производители в широком ассортименте выпускают такой вид строительного материала. Эти специфические изделия имеют узкий спектр применения. Так, к примеру, производители изготавливают гофрированные листы с трапециевидными гофрами исключительно для судостроения.

Волнистый гофрированный лист имеет толщину от 0,3 до 0,7 мм. Его размеры:

  • длина изделия составляет 2000 мм и 2500 мм;
  • ширина 920 мм и 1120 мм;
  • высота волны 17 мм.

Существует четыре типа гофрированного листа, которые производятся по стандартным размерам. Также производитель может изготавливать строительные материалы по другим параметрам по индивидуальному заказу. Для этого необходимо иметь специальное оборудование.

Технология производства гофрированного листа практически такая же, как и для профлиста. При изготовлении применяется оцинкованная сталь холодного катания рулонного типа. Также можно использовать и листовую сталь со специальным полимерным покрытием, которое препятствует коррозийным процессам. Гофролисты производятся холодным катанием. Плоский стальной лист обрабатывается на специальном станке. Не нагревается, а протягивается через профилегибочные валы. С их помощью и образуется необходимая форма сечения. Отличия заключаются именно в способе обработки листа стали. Процесс получения специальной формы гофрированного листа намного проще. Также он отличается быстротой и, конечно же, стоимостью.

Главные отличия похожих друг на друга строительных материалов

Гофрированный и профильный лист разнятся один от другого в первую очередь изгибом гофр. Но заметить это отличие под силу только настоящим мастерам. Существует только один вид гофролиста, поэтому он и не делится по предназначению. Такой материал очень схож по внешнему виду с профильным листом марки С. Отличаются они высотой профилей и весом. У гофролиста волны идут непрерывно, чего не скажешь о профнастиле. Благодаря своему свойству и волнам гофрированный лист считается более прочным. А это означает, что он может выдерживать большую нагрузку. Так, к примеру, если сделать кровельные работы и использовать такой же прочный профнастил, как гофролист, то вес самой кровли значительно увеличится. Это и является главным отличием.

Кровельные настилы, которые производятся специально для таких целей, имеют марку Н или СН. Они отличаются прочностью, которая обеспечивается за счет технологии производства, а именно специальными выпуклостями. Такой профнастил, естественно, прочнее, чем гофрированный лист. Но вес такого материала значительно больше, чем у гофролиста. Кроме веса, больше и стоимость.

Именно поэтому профлисты применяются при большом строительстве или же на производстве. Эти стройматериалы делятся на два вида. Это стеновые марки С. Они не выдерживают больших нагрузок и зачастую применяются для строительства заборов и облицовки стен. Другой вид профлистов имеет марку Н и НС. Такие материалы прочные и пригодны для любых целей в промышленных масштабах.

Гофрированный лист считается универсальным строительным материалом, который легко декорирует здание. Применяется в различных легких конструкциях. Он идеален для облицовки стен здания и возведения заборов. Такой материал идеален для крыши. Выглядит он очень красиво, а его прочность впечатляет. Технические характеристики позволяют гофролисту не задерживать влагу, снег и грязь.

Способы крепления гофрированных листов, его достоинства

Крепление гофрированных листов при монтаже крыши происходит аналогично профнастилу. Так же осуществляется и монтаж заборов и ограждений, а также облицовка стен.

Достоинствами этого современного строительного материала являются его вес, а именно легкость и стоимость. Также не последнюю роль играет и простота крепления гофрированного листа.


Комментарии

ros-met.com

Сборные металлические гофрированные трубы и гофроконструкции

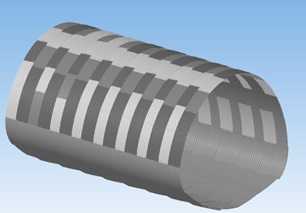

Схемы сборки гофротруб

АО «КТЦ «Металлоконструкция» производит металлические гофрированные листы (ЛМГ) и сборные металлические гофрированные конструкции из них (СМГК и СМГТ).

Практика применения в строительстве листа стали волнистой формы ЛМГ — более легкого и прочного в сравнении с обычным — доказывает перспективность использования СМГК.

Металлические гофроконструкции МГК

Конструкция, собранная из металлических структурных элементов (листов), имеющая замкнутый или открытый снизу контур, предназначенная для:

  • - Транспортных сооружений – мостов, водопроводных труб, путепроводов, пешеходных и иных переходов, подпорных стен.
  • - Сооружений инженерной инфраструктуры градостроительства – ливневой канализации, дренажа, проходных каналов для коммуникаций, тоннелей, подземных переходов.

На уникальном оборудовании, которое установлено на КТЦ Металлоконструкция, из листа стали сначала изготавливаются ЛМГ, затем листам с помощью прокатно-гибочных станов придается необходимый радиус (в соответствии с проектом и типом требуемой конструкции). Как правило, перед отгрузкой покупателю все конструкции проходят контрольную сборку в цехе.

Лист металлический гофрированный ЛМГ

Металлическая гофрированная труба (МГТ)

Сборные металлические гофрированные конструкции

КТЦ «Металлоконструкция» производит ЛМГ и МГК различных параметров - 130х32,5 мм, 150х50 мм, 200х55 мм, 381х142 мм – в соответствии с собственными стандартами (первое число обозначает длину волны, второе – высоту волны):

  • - ТУ 5264-002-05765820-2014. Элементы конструкций из гофрированного металла для инженерных сооружений
  • - СТО 05765820-004-2014 Сборные металлические гофрированные трубы КТЦ СМГТ 130х32,5мм
  • - СТО 05765820-003-2014 Сборные металлические гофрированные конструкции КТЦ СМГК 150х50мм
  • - СТО 05765820-001-2014 Сборные металлические гофрированные конструкции КТЦ СМГК 381х142 мм

На всю продукцию имеются сертификаты, включая сертификаты Газпромсерта:

Металлические гофрированные конструкции применяются в соответствии с типовыми проектами 3.501.3-183-01, 3.501.3-185-03, а также ВСН 176-78 и индивидуальными проектами.

АНТИКОРРОЗИЙНАЯ ЗАЩИТА ЛМГ, СМГТ и СМГК

Антикоррозийное защитное покрытие производимых ЛМГ, а также сборных гофрированных труб (СМГТ) и конструкций других прогрессивных форм (СМГК) из них осуществляется:

  • - Полимеры
  • - Битумсодержащие составы
  • - Горячий цинк

Изолирующий антикоррозионный слой цинка или алюминия, нанесенный на СМГТ, может быть дополнительно усилен полимерными покрытиями или различными битумосодержащими составами.

Цинковое покрытие наносится в собственной ванне горячего цинкования (параметры ванны 13м х1,6мх3м, производственная мощность – до 300 тонн в сутки). Толщина антикоррозийного покрытия — не менее 80 мкм.

ГОФР 130х32,5 мм

Из листов с гофром 130х32,5 изготавливают только конструкции круглого сечения (трубы СМГТ), минимальный диаметр которых составляет от 1 метра, максимальный – 3,5 м, минимальная толщина листа стали – 2,5 мм, максимальная – 4 мм, полезная ширина листа - 910 и 1170 мм.

Для труб с диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия 2, 2,5 метра, 3 и 3,5 метра применяются оголовочные части со срезанным по откосу насыпи торцом.

ГОФР 150х50 мм

Металлические гофрированные трубы с гофром 150х50 изготавливаются с минимальным диаметром 1 метр, максимальный диаметр составляет 8 метров, минимальная толщина листа 2,5 мм, максимальная толщина листа - 7мм.

Лист с гофром 150х50 имеет только один размер полезной ширины = 1050мм. Помимо сборных труб из листов ЛМГ с гофром 150х50 мм изготавливаются конструкции различных типов сечений:

Полицентрические:

Овальные:

Арочные:

Конструкция оголовочной части трубы

Для труб диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия от 2,5 до 8 метров включительно применяются оголовочные части со срезанным по откосу насыпи торцом.

ОКАЙМЛЯЮЩИЕ УГОЛКИ

Окаймляющие уголки служат для придания жёсткости торцам трубы. Устанавливаются окаймляющие уголки по всей длине окружности и только на трубы из гофра 130х32,5 мм диаметром от 1 до 2 метров. На торцевые части труб из гофра 150х50 окаймляющие уголки не устанавливаются, так как трубы с гофром 150х50 имеют достаточную жесткость.

ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭКРАНЫ

Противофильтрационные экраны служат для предотвращения протекания грунтовых вод под тело трубы и размывания грунта, что может привести к разрушению дороги и трубы. Так как экраны не несут никаких силовых нагрузок, изготавливают их из гофрированных листов толщиной 2,5 и 3 мм гофром 130х32,5 мм без придания листам радиуса. Сборка производится с помощью сферических болтов М16.

Крепление противофильтрационного экрана к трубе происходит с помощью уголков противофильтрационного экрана.

Противофильтрационные экраны по своей конструктивности очень разнообразны. Каждый заказчик свои размеры экрана по ширине и высоте, толщине листа и т.д. – в зависимости от проекта. Поэтому каждый противофильтрационный экран необходимо рассматривать в индивидуальном порядке, что приводит к индивидуальной маркировке.

ГОФР 381х142 мм

Из гофрированных листов с гофром 381х142мм изготавливаются сборные металлические гофрированные конструкции различной модификации:

Большие полицентрические гофрированные

Коробчатые

Радиусные арочные

Радиусные замкнутые

Средние полицентрические

ИЗГОТОВЛЕНИЕ НЕТИПОВЫХ СБОРНЫХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Для расчета конструкций, не предусмотренных типовыми проектами и собственными техническими условиями КТЦ Металлоконструкция, проводится силовой расчет силами конструкторов технического отдела предприятия на основании следующих параметров:

  • 1 — Высота насыпи.
  • 2 — Геология под трубой.
  • 3 — Гидравлические и геологические изыскания.
  • 4 — Конструкция зем. полотна.
  • 5 — Конструкция дорожной одежды.
  • 6 — Динамические нагрузки на дорогу либо категория дороги.
  • 7 — Месторасположения трубы.

ПРЕИМУЩЕСТВА СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Основными преимуществами МГК являются:

  • - Снижение сроков строительства и трудозатрат на возведение искусственного сооружения;
  • - Сокращение сроков проектирования благодаря меньшему количеству деталей, чертежей и расчетов для стандартного применения конструкций;
  • - Благодаря малому весу, гофрированные листы могут быть легко доставлены к месту монтажа на удаленных площадках;
  • - Простые и быстрые монтажные работы;
  • - Возможность проводить сборку при любых температурах;
  • - Возможность проводить сборку без остановки дорожного движения;
  • - Возможность проводить сборку частично или полностью предварительно собранных конструкций;
  • - Возможность использования конструкций не только для возведения новых, но и для усиления и реконструкции существующих конструкций.

С применением металлических гофрированных конструкций могут изготавливаться значительные по размерам пролеты (до 25 м). Высокая степень надежности МГК сочетается с их экономичностью. Монтаж гофроконструкций занимает мало времени. Поскольку сбор МГК осуществляется на объектах, это облегчает их транспортировку и практически снимает проблему складирования. Для сборки и монтажа гофроконструкций не требуется тяжелая строительная техника, все работы могут проводиться практически в режиме ручной сборки.

Если сравнивать гофрированные конструкции с железобетонными, можно отметить, что на сборку МГК уходит в 3-5 раз меньше времени. При этом затраты сокращаются до 25 %. Практика показала, что применение гофроконструкций вместо железобетонных позволяет экономить от 15 до 20 % бюджета объекта.

Гофроконструкции (в т.ч. и гофротрубы) применяют в любых, даже самых суровых или самых жарких климатических условиях, поскольку понятие физического износа у МГК практически отсутствует. При минимальной толщине металла, из которого изготовлена МГК, ее гибкость и стойкость усиливается грунтом засыпки.

Все это позволяет свести к минимуму затраты на обслуживание объектов, на которых применяются МГК. Срок службы гофроконструкций достигает 100 лет. А при необходимости они могут демонтироваться с возможностью повторного применения.

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

  • - строительство водопропускных сооружений
  • - строительство защитных сооружений
  • - строительство инженерных сооружений
  • - строительство промышленных и транспортных объектов.

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На заводе АО «КТЦ «Металлоконструкция» изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

КАЧЕСТВО И СКОРОСТЬ ПРОИЗВОДСТВА ГОФРОТРУБ

Высокое качество производимых КТЦ Металлоконструкция сборных ЛМГ, СМГТ и СМГК достигается за счет применения современного оборудования, профессиональных кадров, строгого контроля качества.

Широкая сеть филиалов и складов Комплексного технического центра «Металлоконструкция» в Ульяновске, Москве, Санкт-Петербурге, Ростове-на-Дону, Краснодаре, Крыму, Воронеже, Екатеринбурге, Сургуте, Новосибирске, Иркутске, Хабаровске, Якутске позволяют оперативно удовлетворять потребности партнеров компании и доставлять гофрированные конструкции в короткие сроки.

Посмотрите другие виды продукции:

ktc.ru

Лист оцинкованный - размеры и цена, гофрированный оцинкованный лист

Ни один вид промышленности не обходится без каких-либо металлоизделий, – одно из них, оцинкованный стальной лист.

Что такое оцинкованный лист

Оцинкованный лист представляет собой плоское тонкое металлоизделие, покрытое защитным слоем цинка, который предохраняет основу от коррозии. В качестве основы применяются различные сплавы из железа, – стали различных марок.

Для производства оцинкованного изделия применяется холоднокатаная сталь, которую пропускают через промышленное оборудование с целью получения нужной формы.

Защитное покрытие получают:

  1. Горячее цинкование – покрытие получается посредством окунания листа, в ёмкость с расплавленным цинком. Этот способ является наиболее экономичным, позволяющим создавать эффективный защитный слой, который значительно улучшает технические свойства материала. Толщина покрытия составит 70…250 мкм. Поверхность будет гладкой или обладать выраженным узором кристаллизации. Покрытие может быть нанесено на одну или обе стороны изделия. Используется сырьё марок Ц1 или Ц0.
  2. Гальванизация – метод нанесения защитного слоя путём электрохимических реакций, протекающих в электролитических ваннах. Толщина цинка составит 5…12 мкм. Лист получается более гибким, могущим переносить пластические деформации. Но этот способ обходится дороже по сравнению с горячим цинкованием.

Причина устойчивости к коррозии

Оцинкованную продукцию можно сравнить с композитным материалом, обладающим электрохимической катодной защитой в паре «железо – цинк». Лёгкий металл, выступая в роли анода, принимает на себя окислительные реакции, постепенно разрушается, предохраняя тем самым основной металл. Кроме этого, сам цинк обладает высокой химической стойкостью к атмосферным воздействиям, поэтому срок службы у него достаточно длителен.

Область применения

Оцинкованные изделия пользуются устойчивым спросом во многих сферах промышленности:

  1. Строительство, – изделия применяются для кровельных работ, в качестве ограждений, перекрытий, в разнообразных модульных конструкциях, выпускается оцинкованный строительно-малярный инструмент.
  2. Машиностроение, – кузова автомобилей, корпуса холодильников или стиральных машин, оцинкованные баки под жидкости и многое другое.

Плюсы и минусы

Преимущества оцинкованной стали:

  • высокая коррозионная стойкость;
  • сохранение прочностных характеристик основным металлом;
  • достаточная пластичность для изготовления гнутых профилей без отслаивания защитного слоя;
  • высокий экономический эффект от метода защитного цинкования;
  • долговечность изделий;
  • небольшой вес.

Недостатки:

  • малая прочность поверхностного слоя, – при механическом повреждении, образуется растущий очаг коррозии, который, если вовремя не заметить и устранить, вызовет полную замену изделия;
  • цинковое покрытие нельзя применять в агрессивных средах, – в присутствии неорганических кислот и их солей;
  • ограничение по температурному применению, – температура плавления цинка составляет 420….460°C.

Размеры и классификация

Оцинкованная продукция выпускается в двух видах:

Рулон

Представляет собой прокат стали длиной в несколько десятков метров намотанный в рулон. Средняя ширина составляет 1250 мм. Толщина металла находится в диапазоне 0,2…4 мм. Рулонная намотка удобна для применения в автоматизированных процессах производства однотипных изделий.

Лист

Выпускается шириной 1…2,5 метра. Толщина составляет 0,35…3 мм. Длина 1…6 метров. Размер подбирается под определённый вид производства какой-либо промышленной продукции с целью снижения количества отходов.

Прокат осуществляется в соответствии с ГОСТ 14918-80 из углеродистой холоднокатаной стали.

Классификация

Назначение:

    • холодная штамповка;
    • холодное профилирование;
    • общее назначение;
    • под окраску.

    Способность к вытяжке:

    • нормальная вытяжка;
    • глубокая вытяжка;
    • весьма глубокая вытяжка.

    Равномерность толщины цинкового покрытия:

    • нормальная разнотолщинность;
    • уменьшенная разнотолщинность.

    Точность проката:

    • нормальная точность;
    • повышенная точность.

    По внешнему виду:

    • с наличием узора кристаллизации;
    • без узора кристаллизации.

    Толщина покрытия:

    • повышенный класс, – толщина покрытия составляет 40…60 мкм;
    • 1 класс, – покрытие 18…40 мкм;
    • 2 класс, – покрытие 10…18 мкм.

    Плоскостность:

    • высокая плоскостность;
    • улучшенная плоскостность;
    • нормальная.

    Одно из самых востребованных направлений применения оцинкованного листа, – это выпуск гофрированных изделий.

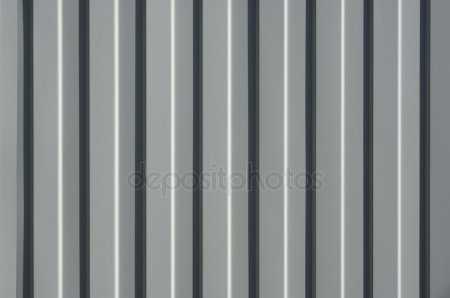

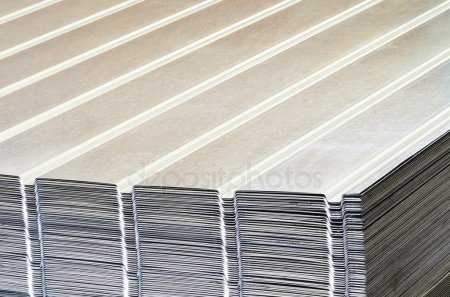

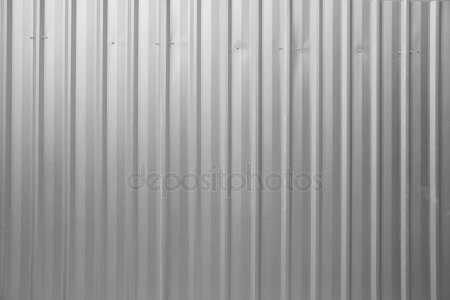

    Гофрированный оцинкованный лист

    Гофрированный лист (гофролист), гофросплит – вид промышленного изделия, представляющий собой волнообразный профиль. По внешнему виду очень напоминает всем известный асбоцементный кровельный шифер.

    Гофра представляет непрерывную синусоиду, – за счёт такой формы в местах изгиба отсутствуют точки механического напряжения, в которых наиболее вероятен процесс разрушения конструкции. Вместе с тем, такая форма профиля листа значительно увеличивает жёсткость, особенно в поперечном синусоиде, направлении.

    Данный вид изделия нашёл широкое применение:

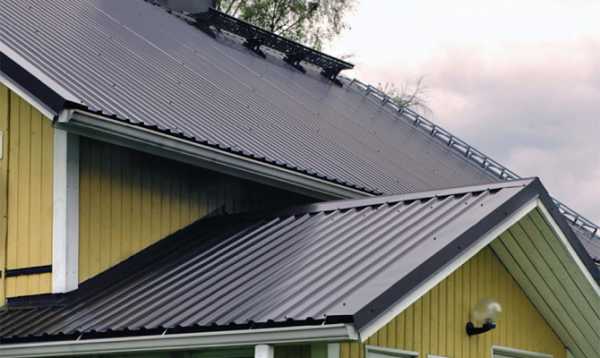

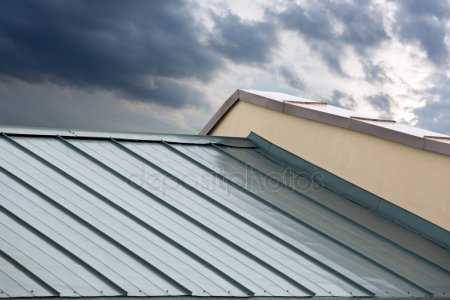

    • кровельный материал для объектов промышленного, гражданского назначения;
    • устройство стояночных комплексов общественного транспорта;
    • возведение ангаров различного назначения и многих других конструкций.

    Гофролист имеет ряд определённых достоинств:

    • низкая стоимость по сравнению с другими кровельными материалами;
    • высокая поперечная жёсткость;
    • небольшой вес изделия;
    • высокая коррозионная стойкость;
    • устойчив к атмосферным воздействиям;
    • длительный срок службы;
    • не горюч;
    • гофролист удобен при выполнении монтажных работ.

    Кроме защитного оцинкованного покрытия, изделие покрывают декоративными полимерными или лакокрасочными покрытиями, это способствует дополнительной защите всего гофролиста и повышает эстетическое восприятие всей конструкции в целом.

    Размеры гофросплита находятся в диапазоне:

    • ширина составляет 900…1250 мм;
    • толщина 0,3…1 мм;
    • длина 0,5…6,5 метров.

    При монтаже гофроизделия в качестве ограждения (забора) или кровельного материала не требуются специальные знания или навыки. Достаточно владеть молотком, отвёрткой и другими распространёнными строительными инструментами. Монтаж гофролиста очень напоминает работу с обычным асбоцементным шифером.

    Ориентировочная стоимость

    На стоимость конечного изделия влияет:

    • стоимость исходного материала, – стального металлопроката;
    • стоимость цинка;
    • затраты на метод покрытия и другие экономические факторы.

    Очень важный момент – качество продукции, которая целиком зависит от производителя и культуры производства, например, гладкий оцинкованный лист шириной 1250 мм стоит:

    • толщина 0,4 мм, цена 150…160 руб/м²;
    • толщина 1,0 мм, цена 320…380 руб/м²;
    • толщина 1,5 мм, цена 500…560 руб/м²;
    • толщина 2,0 мм, цена 670…720 руб/м².

    Качественное оцинкованное изделие обязательно должно производиться согласно требований технической документации, в частности, по ГОСТ 14918-80, с соблюдением всей технологической цепочки.

    homehill.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
