ГОСТ Р 52132-2003 Изделия из сетки для габионных конструкций. Технические условия, ГОСТ Р от 04 ноября 2003 года №52132-2003


ГОСТ Р 52132-2003

Группа В78



ОКС 77.140.60
ОКП 12 7540

Дата введения 2004-04-01

1 РАЗРАБОТАН Открытым акционерным обществом "Череповецкий сталепрокатный завод" совместно с Обществом с ограниченной ответственностью "Габионы Маккаферри СНГ"

ВНЕСЕН Техническим комитетом по стандартизации ТК 146 "Метизы"

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 4 ноября 2003 г. N 310-ст

3 ВВЕДЕН ВПЕРВЫЕ

1 Область применения


Настоящий стандарт распространяется на изделия из сетки для габионных конструкций (далее - габионные сетчатые изделия), предназначенных для защиты грунтов от эрозии и устройства ландшафтных сооружений.

Примеры применения габионных сетчатых изделий приведены в приложении А.

2 Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие стандарты:


ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования

ГОСТ Р 51285-99 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия

3 Определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

габионные сетчатые изделия (ГСИ): Объемные изделия различной формы из проволочной крученой с шестиугольными ячейками сетки по ГОСТ Р 51285, предназначенные для формирования габионных конструкций.

габионные конструкции: Объемные сетчатые конструкции различной формы из проволочной крученой с шестиугольными ячейками сетки, заполненные камнем, применяемые для защиты грунтов от эрозии. (Определение к данному термину установлено в ГОСТ Р 51285.)

диафрагма: Сетчатая перегородка, применяемая для упрочнения габионного сетчатого изделия.

4 Типы, основные параметры и размеры

4.1 ГСИ исполняют следующих типов.

По форме:

- К - коробчатые;

- КА - коробчатые с армирующей панелью;

- М - матрацно-тюфячные;

- Ц - цилиндрические.

По виду покрытия применяемой сетки:

- Ц - покрытые цинком;

- ЦП - покрытые цинком и полимером;

- ЦАММ - покрытые сплавом цинка с алюминием и мишметаллом;

- ЦАММП - покрытые сплавом цинка с алюминием и мишметаллом и полимером.

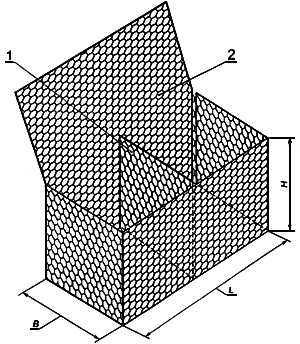

4.2 Конструктивная схема коробчатых ГСИ с обозначением основных параметров приведена на рисунке 1; развертка коробчатых ГСИ - на рисунке Б.1 приложения Б.

Рисунок 1. Конструктивная схема коробчатых ГСИ с обозначением основных параметров

7 - диафрагма; 2 - крышка

Рисунок 1

4.3 Основные размеры коробчатых ГСИ должны соответствовать указанным в таблице 1.


Таблица 1

Размеры в метрах

Объем, м

1,5

0,5

0,75

1,5

1,0

1,5

2,0

0,5

1,0

2,0

1,0

1,0

2,0

3,0

0,5

1,5

3,0

1,0

3,0

4,0

0,5

2,0

4,0

1,0

4,0

4.4 Конструктивная схема коробчатых с армирующей панелью ГСИ с обозначением основных параметров приведена на рисунке 2.

Рисунок 2. Конструктивная схема коробчатых с армирующей панелью ГСИ с обозначением основных параметров

1 - армирующая панель

Рисунок 2



Армирующая панель представляет собой продолжение дна ГСИ. Дно ГСИ и армирующая панель выполнены из цельного полотна сетки. Изготовление армирующей панели в качестве отдельного элемента с последующим прикреплением к изделию не допускается.

4.5 Основные размеры коробчатых с армирующей панелью ГСИ должны соответствовать указанным в таблице 2.


Таблица 2

Размеры в метрах

Объем, м

3,0

0,5

3,0

3,0

1,0

6,0

4,0

0,5

4,0

4,0

2,0

1,0

8,0

5,0

0,5

5,0

5,0

1,0

10,0

6,0

0,5

6,0

6,0

1,0

12,0

4.6 Конструктивная схема матрацно-тюфячных ГСИ с обозначением основных параметров приведена на рисунке 3.

Рисунок 3. Конструктивная схема матрацно-тюфячных ГСИ с обозначением основных параметров

1 - крышка

Рисунок 3

4.7 Основные размеры матрацно-тюфячных ГСИ должны соответствовать указанным в таблице 3.


Таблица 3

Размеры в метрах

Площадь, м

3,0

6,0

4,0

0,17

8,0

5,0

10,0

6,0

12,0

3,0

6,0

4,0

0,23

8,0

5,0

2,0

10,0

6,0

12,0

3,0

6,0

4,0

0,30

8,0

5,0

10,0

6,0

12,0

3,0

6,0

4,0

0,50

8,0

5,0

10,0

6,0

12,0

4.8 Конструктивная схема цилиндрических ГСИ с обозначением основных параметров приведена на рисунке 4.

Рисунок 4. Конструктивная схема цилиндрических ГСИ с обозначением основных параметров

Рисунок 4



Цилиндрические ГСИ по торцам должны быть связаны проволокой обвязки.

4.9 Основные размеры цилиндрических ГСИ должны соответствовать указанным в таблице 4.


Таблица 4

Размеры в метрах

Объем, м

2,0

0,65

3,0

0,65

1,00

4,0

1,30

2,0

1,40

3,0

0,95

2,10

4.10 ГСИ коробчатые (кроме размеров 1,5х1,0х1,0 и 1,5х1,0х0,5, см. таблицу 1), матрацно-тюфячные должны быть разделены диафрагмами на секции по длине, а коробчатые с армирующей панелью - по ширине через 1 м.

Противоположные стенки, а также стенки и диафрагмы коробчатых и коробчатых с армирующей панелью ГСИ могут быть соединены между собой проволокой стяжки по длине и ширине ГСИ с равномерным шагом не более 0,35 м.


Примеры условных обозначений ГСИ:

Коробчатое ГСИ длиной 1,5 м, шириной 1,0 м, высотой 0,5 м из сетки с ячейкой N 100 из проволоки диаметром 2,7 мм, покрытой цинком и полимером:

ГСИ-К-1,5х1,0х0,5-С100-2,7-ЦП ГОСТ Р 52132-2003


Коробчатое с армирующей панелью ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,5 м из сетки с ячейкой N 80 из проволоки диаметром 2,7 мм, покрытой сплавом цинка с алюминием и мишметаллом и полимером:

ГСИ-КА-4,0х2,0х0,5-С80-2,7-ЦАММП ГОСТ Р 52132-2003


Матрацно-тюфячное ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,23 м из сетки с ячейкой N 60 из проволоки диаметром 2,4 мм, покрытой сплавом цинка с алюминием и мишметаллом:

ГСИ-М-4,0х2,0х0,23-С60-2,4-ЦАММ ГОСТ Р 52132-2003


Цилиндрическое ГСИ длиной 2,0 м, диаметром 0,65 м из сетки с ячейкой N 80 из проволоки диаметром 3,0 мм, покрытой цинком:

ГСИ-Ц-2,0х0,65-С80-3,0-Ц ГОСТ Р 52132-2003

4.11 Допускается по согласованию между изготовителем и потребителем изготовлять ГСИ специальных форм и размеров, отличных от указанных на рисунках 1-4 и в таблицах 1-4.

5 Технические требования

5.1 ГСИ должны быть изготовлены в соответствии с требованиями настоящего стандарта из сетки по ГОСТ Р 51285:

- коробчатые - из сетки N 80 или 100 из проволоки диаметром 2,7 и 3,0 мм;

- коробчатые с армирующей панелью - из сетки N 80 из проволоки диаметром 2,7 мм, покрытой полимером;

- матрацно-тюфячные - из сетки N 60 из проволоки диаметром 2,2 и 2,4 мм или N 80 из проволоки диаметром 2,4; 2,7 и 3,0 мм;

- цилиндрические - из сетки N 80 из проволоки диаметром 2,7 и 3,0 мм.

5.2 Механическая прочность ГСИ должна быть обеспечена качеством применяемой сетки, в том числе отсутствием недопустимых дефектов, а также механизированными способами раскроя развертки ГСИ, окантовки краев развертки проволокой кромки и прошивки сопрягаемых граней ГСИ проволокой обвязки.

5.3 Проволока кромки, обвязки и стяжки должна иметь покрытие вида, соответствующего виду покрытия проволоки сетки ГСИ по ГОСТ Р 51285.

5.4 Диаметры проволок кромки, обвязки и стяжки в зависимости от диаметра проволоки сетки ГСИ должны соответствовать указанным в таблице 5.


Таблица 5

Диаметр проволоки, мм

сетки

кромки

обвязки и стяжки

2,2

2,7

2,4

3,0

2,2

2,7

3,4

3,0

3,9

5.5 Параметры и вид покрытия сетки диафрагмы должны соответствовать параметрам и виду покрытия сетки ГСИ.

5.6 Предельные отклонения линейных размеров коробчатых и коробчатых с армирующей панелью ГСИ должны быть не более ±5% размеров, указанных в таблицах 1, 2.

5.7 Предельные отклонения дайны и ширины матрацно-тюфячных ГСИ должны быть не более ±5%, а высоты - не более ±10% размеров, указанных в таблице 3.

5.8 Предельные отклонения длины цилиндрических ГСИ должны быть не более ±5%, а диаметра - не более ±10% размеров, указанных в таблице 4.

5.9 Упаковка и маркировка

5.9.1 ГСИ поставляют в виде разверток. Развертки ГСИ конкретных типов упаковывают в пакеты.

5.9.2 Каждый пакет ГСИ должен быть перевязан проволокой обвязки не менее чем в четырех местах.

Крышки матрацно-тюфячных ГСИ могут быть упакованы отдельно.

5.9.3 К каждому пакету ГСИ прикрепляют ярлык, на котором указывают:

- наименование и товарный знак (при наличии) предприятия-изготовителя;

- условное обозначение ГСИ;

- число ГСИ в пакете;

- массу пакета в килограммах;

- дату изготовления ГСИ.

5.9.4 Транспортная маркировка - по ГОСТ 14192.

5.9.5 По согласованию с потребителем поставляемые ГСИ могут быть снабжены проволокой стяжки с теми же видом покрытия и диаметром, представленным в таблице 5, в мотках общей массой до 10% массы поставляемой партии.

6 Правила приемки

6.1 ГСИ принимают партиями. Партия должна состоять из ГСИ одного типоразмера с покрытием одного вида и должна быть оформлена одним документом о качестве, содержащим:

- наименование и товарный знак (при наличии) предприятия-изготовителя;

- условное обозначение ГСИ;

- количество ГСИ в партии;

- дату изготовления ГСИ.

6.2 Для проверки комплектности и размеров ГСИ, качества окантовки краев, крепления диафрагм и торцевых стенок отбирают 3 (три) изделия от партии.

6.3 При получении неудовлетворительных результатов проводят повторную проверку на удвоенном числе ГСИ. Результаты повторной проверки распространяют на всю партию.

7 Методы контроля

7.1 Длину, ширину, высоту ГСИ (для цилиндрических - длину и диаметр) определяют рулеткой по ГОСТ 7502 или измерительной линейкой по ГОСТ 427 с ценой деления измерительного инструмента 1 мм.

7.2 Диаметр проволоки кромки, обвязки и стяжки измеряют в двух взаимно перпендикулярных направлениях не менее чем в трех местах микрометром по ГОСТ 6507.

7.3 Отсутствие недопустимых дефектов сетки, качество раскроя, крепления диафрагм и торцевых стенок, окантовки краев развертки ГСИ проверяют внешним осмотром изделия.

8 Транспортирование и хранение

8.1 ГСИ транспортируют пакетами по ГОСТ 24597 и ГОСТ 26663 в крытых и открытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Допускается перевозка железнодорожным транспортом в открытом подвижном составе пакетов ГСИ, которые по размерам не могут быть загружены в крытые транспортные средства. Транспортное обозначение груза:

Сетки из черных металлов*


Масса пакета - не более 1500 кг.

8.2 ГСИ хранят в горизонтальном положении в закрытых складских помещениях. Условия хранения - по группе 3 ГОСТ 15150.

ПРИЛОЖЕНИЕ А (справочное). Примеры применения габионных сетчатых изделий

ПРИЛОЖЕНИЕ А
(справочное)


ГСИ применяют:

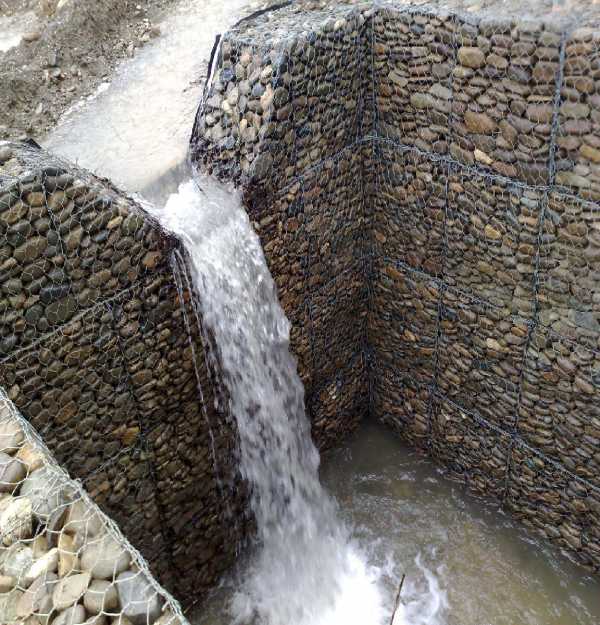

- коробчатые - для сооружения подпорных стенок, облицовки водосливных плотин, укрепления берегов и т.п.;

- коробчатые с армирующей панелью - для крепления неустойчивых массивов грунта взамен подпорных стенок, для крепления склонов и откосов насыпей и т.п.;

- матрацно-тюфячные - в ландшафтных работах, для облицовки каналов и дамб, крепления склонов и откосов насыпей, а также в виде "фартуков" для защиты оснований сооружений и т.п.;

- цилиндрические - для создания оснований подпорных стенок, защиты от подмыва гидротехнических сооружений и т.п.

ПРИЛОЖЕНИЕ Б (справочное). Развертка коробчатого габионного сетчатого изделия

ПРИЛОЖЕНИЕ Б
(справочное)

Рисунок Б.1

1 - торцевая стенка; 2 - линия сгиба; 3 - крышка и задняя стенка; 4 - проволока кромки;
5 - диафрагма; 6 - дно; 7 - передняя стенка

Рисунок Б.1




Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004

docs.cntd.ru

ГОСТ Р 52132-2003 «Изделия из сетки для габионных конструкций. Технические условия»

ГОСТ Р 52132-2003

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ИЗ СЕТКИ
ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом «Череповецкий сталепрокатный завод» совместно с Обществом с ограниченной ответственностью «Габионы Маккаферри СНГ»

ВНЕСЕН Техническим комитетом по стандартизации ТК 146 «Метизы»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 4 ноября 2003 г. № 310-ст

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 52132-2003

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ИЗ СЕТКИ ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ

Технические условия

Items of net for gabion constructions. Specifications

Дата введения 2004-04-01

Настоящий стандарт распространяется на изделия из сетки для габионных конструкций (далее - габионные сетчатые изделия), предназначенных для защиты грунтов от эрозии и устройства ландшафтных сооружений.

Примеры применения габионных сетчатых изделий приведены в приложении А.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования

ГОСТ Р 51285-99 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия

В настоящем стандарте применены следующие термины с соответствующими определениями:

габионные сетчатые изделия (ГСИ): Объемные изделия различной формы из проволочной крученой с шестиугольными ячейками сетки по ГОСТ Р 51285, предназначенные для формирования габионных конструкций.

габионные конструкции: Объемные сетчатые конструкции различной формы из проволочной крученой с шестиугольными ячейками сетки, заполненные камнем, применяемые для защиты грунтов от эрозии. (Определение к данному термину установлено в ГОСТ Р 51285.)

диафрагма: Сетчатая перегородка, применяемая для упрочнения габионного сетчатого изделия.

4.1 ГСИ исполняют следующих типов.

По форме:

- К - коробчатые;

- КА - коробчатые с армирующей панелью;

- М - матрацно-тюфячные;

- Ц - цилиндрические.

По виду покрытия применяемой сетки:

- Ц - покрытые цинком;

- ЦП - покрытые цинком и полимером;

- ЦАММ - покрытые сплавом цинка с алюминием и мишметаллом;

- ЦАММП - покрытые сплавом цинка с алюминием и мишметаллом и полимером.

4.2 Конструктивная схема коробчатых ГСИ с обозначением основных параметров приведена на рисунке 1; развертка коробчатых ГСИ - на рисунке Б.1 приложения Б.

1 - диафрагма; 2 - крышка

Рисунок 1

4.3 Основные размеры коробчатых ГСИ должны соответствовать указанным в таблице 1.

Таблица 1

Размеры в метрах

L

В

Н

Объем, м3

1,5

1,0

0,5

0,75

1,5

1,0

1,5

2,0

0,5

1,0

2,0

1,0

2,0

3,0

0,5

1,5

3,0

1,0

3,0

4,0

0,5

2,0

4,0

1,0

4,0

4.4 Конструктивная схема коробчатых с армирующей панелью ГСИ с обозначением основных параметров приведена на рисунке 2.

1 - армирующая панель

Рисунок 2

Армирующая панель представляет собой продолжение дна ГСИ. Дно ГСИ и армирующая панель выполнены из цельного полотна сетки. Изготовление армирующей панели в качестве отдельного элемента с последующим прикреплением к изделию не допускается.

4.5 Основные размеры коробчатых с армирующей панелью ГСИ должны соответствовать указанным в таблице 2.

Таблица 2

Размеры в метрах

L

B

H

Объем, м3

3,0

2,0

0,5

3,0

3,0

1,0

6,0

4,0

0,5

4,0

4,0

1,0

8,0

5,0

0,5

5,0

5,0

1,0

10,0

6,0

0,5

6,0

6,0

1,0

12,0

4.6 Конструктивная схема матрацно-тюфячных ГСИ с обозначением основных параметров приведена на рисунке 3.

1 - крышка

Рисунок 3

4.7 Основные размеры матрацно-тюфячных ГСИ должны соответствовать указанным в таблице 3.

Таблица 3

Размеры в метрах

L

В

Н

Площадь, м2

3,0

2,0

0,17

6,0

4,0

8,0

5,0

10,0

6,0

12,0

3,0

0,23

6,0

4,0

8,0

5,0

10,0

6,0

12,0

3,0

0,30

6,0

4,0

8,0

5,0

10,0

6,0

12,0

3,0

0,50

6,0

4,0

8,0

5,0

10,0

6,0

12,0

4.8 Конструктивная схема цилиндрических ГСИ с обозначением основных параметров приведена на рисунке 4.

Рисунок 4

Цилиндрические ГСИ по торцам должны быть связаны проволокой обвязки.

4.9 Основные размеры цилиндрических ГСИ должны соответствовать указанным в таблице 4.

Таблица 4

Размеры в метрах

L

D

Объем, м3

2,0

0,65

0,65

3,0

1,00

4,0

1,30

2,0

0,95

1,40

3,0

2,10

4.10 ГСИ коробчатые (кроме размеров 1,5 ´ 1,0 ´ 1,0 и 1,5 ´ 1,0 ´ 0,5, см. таблицу 1), матрацно-тюфячные должны быть разделены диафрагмами на секции по длине, а коробчатые с армирующей панелью - по ширине через 1 м.

Противоположные стенки, а также стенки и диафрагмы коробчатых и коробчатых с армирующей панелью ГСИ могут быть соединены между собой проволокой стяжки по длине и ширине ГСИ с равномерным шагом не более 0,35 м.

Примеры условных обозначений ГСИ:

Коробчатое ГСИ длиной 1,5 м, шириной 1,0 м, высотой 0,5 м из сетки с ячейкой № 100 из проволоки диаметром 2,7 мм, покрытой цинком и полимером:

ГСИ-К-1,5 ´ 1,0 ´ 0,5-С100-2,7-ЦП ГОСТ Р 52132-2003

Коробчатое с армирующей панелью ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,5 м из сетки с ячейкой № 80 из проволоки диаметром 2,7 мм, покрытой сплавом цинка с алюминием и мишметаллом и полимером:

ГСИ-КА-4,0 ´ 2,0 ´ 0,5- С80-2,7-ЦАММП ГОСТ Р 52132-2003

Матрацно-тюфячное ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,23 м из сетки с ячейкой № 60 из проволоки диаметром 2,4 мм, покрытой сплавом цинка с алюминием и мишметаллом:

ГСИ-М-4,0 ´ 2,0 ´ 0,23-С60-2,4-ЦАММ ГОСТ Р 52132-2003

Цилиндрическое ГСИ длиной 2,0 м, диаметром 0,65 м из сетки с ячейкой № 80 из проволоки диаметром 3,0 мм, покрытой цинком:

ГСИ-Ц-2,0 ´ 0,65-С80-3,0-Ц ГОСТ Р 52132-2003

4.11 Допускается по согласованию между изготовителем и потребителем изготовлять ГСИ специальных форм и размеров, отличных от указанных на рисунках 1 - 4 и в таблицах 1 - 4.

5.1 ГСИ должны быть изготовлены в соответствии с требованиями настоящего стандарта из сетки по ГОСТ Р 51285:

- коробчатые - из сетки № 80 или 100 из проволоки диаметром 2,7 и 3,0 мм;

- коробчатые с армирующей панелью - из сетки № 80 из проволоки диаметром 2,7 мм, покрытой полимером;

- матрацно-тюфячные - из сетки № 60 из проволоки диаметром 2,2 и 2,4 мм или № 80 из проволоки диаметром 2,4; 2,7 и 3,0 мм;

- цилиндрические - из сетки № 80 из проволоки диаметром 2,7 и 3,0 мм.

5.2 Механическая прочность ГСИ должна быть обеспечена качеством применяемой сетки, в том числе отсутствием недопустимых дефектов, а также механизированными способами раскроя развертки ГСИ, окантовки краев развертки проволокой кромки и прошивки сопрягаемых граней ГСИ проволокой обвязки.

5.3 Проволока кромки, обвязки и стяжки должна иметь покрытие вида, соответствующего виду покрытия проволоки сетки ГСИ по ГОСТ Р 51285.

5.4 Диаметры проволок кромки, обвязки и стяжки в зависимости от диаметра проволоки сетки ГСИ должны соответствовать указанным в таблице 5.

Таблица 5

Диаметр проволоки, мм

сетки

кромки

обвязки и стяжки

2,2

2,7

2,2

2,4

3,0

2,7

3,4

3,0

3,9

5.5 Параметры и вид покрытия сетки диафрагмы должны соответствовать параметрам и виду покрытия сетки ГСИ.

5.6 Предельные отклонения линейных размеров коробчатых и коробчатых с армирующей панелью ГСИ должны быть не более ±5 % размеров, указанных в таблицах 1, 2.

5.7 Предельные отклонения длины и ширины матрацно-тюфячных ГСИ должны быть не более ±5 %, а высоты - не более ±10 % размеров, указанных в таблице 3.

5.8 Предельные отклонения длины цилиндрических ГСИ должны быть не более ±5 %, а диаметра - не более ±10 % размеров, указанных в таблице 4.

5.9 Упаковка и маркировка

5.9.1 ГСИ поставляют в виде разверток. Развертки ГСИ конкретных типов упаковывают в пакеты.

5.9.2 Каждый пакет ГСИ должен быть перевязан проволокой обвязки не менее чем в четырех местах.

Крышки матрацно-тюфячных ГСИ могут быть упакованы отдельно.

5.9.3 К каждому пакету ГСИ прикрепляют ярлык, на котором указывают:

- наименование и товарный знак (при наличии) предприятия-изготовителя;

- условное обозначение ГСИ;

- число ГСИ в пакете;

- массу пакета в килограммах;

- дату изготовления ГСИ.

5.9.4 Транспортная маркировка - по ГОСТ 14192.

5.9.5 По согласованию с потребителем поставляемые ГСИ могут быть снабжены проволокой стяжки с теми же видом покрытия и диаметром, представленным в таблице 5, в мотках общей массой до 10 % массы поставляемой партии.

6.1 ГСИ принимают партиями. Партия должна состоять из ГСИ одного типоразмера с покрытием одного вида и должна быть оформлена одним документом о качестве, содержащим:

- наименование и товарный знак (при наличии) предприятия-изготовителя;

- условное обозначение ГСИ;

- количество ГСИ в партии;

- дату изготовления ГСИ.

6.2 Для проверки комплектности и размеров ГСИ, качества окантовки краев, крепления диафрагм и торцевых стенок отбирают 3 (три) изделия от партии.

6.3 При получении неудовлетворительных результатов проводят повторную проверку на удвоенном числе ГСИ. Результаты повторной проверки распространяют на всю партию.

7.1 Длину, ширину, высоту ГСИ (для цилиндрических - длину и диаметр) определяют рулеткой по ГОСТ 7502 или измерительной линейкой по ГОСТ 427 с ценой деления измерительного инструмента 1 мм.

7.2 Диаметр проволоки кромки, обвязки и стяжки измеряют в двух взаимно перпендикулярных направлениях не менее чем в трех местах микрометром по ГОСТ 6507.

7.3 Отсутствие недопустимых дефектов сетки, качество раскроя, крепления диафрагм и торцевых стенок, окантовки краев развертки ГСИ проверяют внешним осмотром изделия.

8.1 ГСИ транспортируют пакетами по ГОСТ 24597 и ГОСТ 26663 в крытых и открытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Допускается перевозка железнодорожным транспортом в открытом подвижном составе пакетов ГСИ, которые по размерам не могут быть загружены в крытые транспортные средства. Транспортное обозначение груза:

Сетки из черных металлов*

Масса пакета - не более 1500 кг.

8.2 ГСИ хранят в горизонтальном положении в закрытых складских помещениях. Условия хранения - по группе 3 ГОСТ 15150.

(справочное)

ГСИ применяют:

- коробчатые - для сооружения подпорных стенок, облицовки водосливных плотин, укрепления берегов и т.п.;

- коробчатые с армирующей панелью - для крепления неустойчивых массивов грунта взамен подпорных стенок, для крепления склонов и откосов насыпей и т.п.;

- матрацно-тюфячные - в ландшафтных работах, для облицовки каналов и дамб, крепления склонов и откосов насыпей, а также в виде «фартуков» для защиты оснований сооружений и т.п.;

- цилиндрические - для создания оснований подпорных стенок, защиты от подмыва гидротехнических сооружений и т.п.

(справочное)

1 - торцевая стенка; 2 - линия сгиба; 3 - крышка и задняя стенка; 4 - проволока кромки; 5 - диафрагма; 6 - дно; 7 - передняя стенка

Рисунок Б.1

Ключевые слова: габионные сетчатые изделия, габионные конструкции, параметры и размеры габионных сетчатых изделий, технические требования

files.stroyinf.ru

: Металлургия: образование, работа, бизнес :: MarkMet.ru


ГОСТ Р 52132-2003

Группа В78


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ИЗДЕЛИЯ ИЗ СЕТКИ ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ


Технические условия


Items of net for gabion constructions. Specifications



ОКС 77.140.60
ОКП 12 7540

Дата введения 2004-04-01



Предисловие


     1 РАЗРАБОТАН Открытым акционерным обществом "Череповецкий сталепрокатный завод" совместно с Обществом с ограниченной ответственностью "Габионы Маккаферри СНГ"

     ВНЕСЕН Техническим комитетом по стандартизации ТК 146 "Метизы"

     2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 4 ноября 2003 г. N 310-ст

     3 ВВЕДЕН ВПЕРВЫЕ



     1 Область применения


     Настоящий стандарт распространяется на изделия из сетки для габионных конструкций (далее - габионные сетчатые изделия), предназначенных для защиты грунтов от эрозии и устройства ландшафтных сооружений.

     Примеры применения габионных сетчатых изделий приведены в приложении А.



     2 Нормативные ссылки


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 427-75 Линейки измерительные металлические. Технические условия

     ГОСТ 6507-90 Микрометры. Технические условия

     ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

     ГОСТ 14192-96 Маркировка грузов

     ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

     ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

     ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования

     ГОСТ Р 51285-99 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия



     3 Определения


     В настоящем стандарте применены следующие термины с соответствующими определениями:

     габионные сетчатые изделия (ГСИ): Объемные изделия различной формы из проволочной крученой с шестиугольными ячейками сетки по ГОСТ Р 51285, предназначенные для формирования габионных конструкций.

     габионные конструкции: Объемные сетчатые конструкции различной формы из проволочной крученой с шестиугольными ячейками сетки, заполненные камнем, применяемые для защиты грунтов от эрозии. (Определение к данному термину установлено в ГОСТ Р 51285.)

     диафрагма: Сетчатая перегородка, применяемая для упрочнения габионного сетчатого изделия.



     4 Типы, основные параметры и размеры


     4.1 ГСИ исполняют следующих типов.

     По форме:

     - К - коробчатые;

     - КА - коробчатые с армирующей панелью;

     - М - матрацно-тюфячные;

     - Ц - цилиндрические.

     По виду покрытия применяемой сетки:

     - Ц - покрытые цинком;

     - ЦП - покрытые цинком и полимером;

     - ЦАММ - покрытые сплавом цинка с алюминием и мишметаллом;

     - ЦАММП - покрытые сплавом цинка с алюминием и мишметаллом и полимером.

     4.2 Конструктивная схема коробчатых ГСИ с обозначением основных параметров приведена на рисунке 1; развертка коробчатых ГСИ - на рисунке Б.1 приложения Б.





7 - диафрагма; 2 - крышка

Рисунок 1



     4.3 Основные размеры коробчатых ГСИ должны соответствовать указанным в таблице 1.


Таблица 1



Размеры в метрах

Объем, м

1,5

0,5

0,75

1,5

1,0

1,5

2,0

0,5

1,0

2,0

1,0

1,0

2,0

3,0

0,5

1,5

3,0

1,0

3,0

4,0

0,5

2,0

4,0

1,0

4,0



     4.4 Конструктивная схема коробчатых с армирующей панелью ГСИ с обозначением основных параметров приведена на рисунке 2.





1 - армирующая панель

Рисунок 2



     Армирующая панель представляет собой продолжение дна ГСИ. Дно ГСИ и армирующая панель выполнены из цельного полотна сетки. Изготовление армирующей панели в качестве отдельного элемента с последующим прикреплением к изделию не допускается.

     4.5 Основные размеры коробчатых с армирующей панелью ГСИ должны соответствовать указанным в таблице 2.


Таблица 2


Размеры в метрах

Объем, м

3,0

0,5

3,0

3,0

1,0

6,0

4,0

0,5

4,0

4,0

2,0

1,0

8,0

5,0

0,5

5,0

5,0

1,0

10,0

6,0

0,5

6,0

6,0

1,0

12,0



     4.6 Конструктивная схема матрацно-тюфячных ГСИ с обозначением основных параметров приведена на рисунке 3.





1 - крышка

Рисунок 3

     4.7 Основные размеры матрацно-тюфячных ГСИ должны соответствовать указанным в таблице 3.


Таблица 3


Размеры в метрах

Площадь, м

3,0

6,0

4,0

0,17

8,0

5,0

10,0

6,0

12,0

3,0

6,0

4,0

0,23

8,0

5,0

2,0

10,0

6,0

12,0

3,0

6,0

4,0

0,30

8,0

5,0

10,0

6,0

12,0

3,0

6,0

4,0

0,50

8,0

5,0

10,0

6,0

12,0



     4.8 Конструктивная схема цилиндрических ГСИ с обозначением основных параметров приведена на рисунке 4.





Рисунок 4



     Цилиндрические ГСИ по торцам должны быть связаны проволокой обвязки.

     4.9 Основные размеры цилиндрических ГСИ должны соответствовать указанным в таблице 4.


Таблица 4


Размеры в метрах

Объем, м

2,0

0,65

3,0

0,65

1,00

4,0

1,30

2,0

1,40

3,0

0,95

2,10



     4.10 ГСИ коробчатые (кроме размеров 1,5х1,0х1,0 и 1,5х1,0х0,5, см. таблицу 1), матрацно-тюфячные должны быть разделены диафрагмами на секции по длине, а коробчатые с армирующей панелью - по ширине через 1 м.

     Противоположные стенки, а также стенки и диафрагмы коробчатых и коробчатых с армирующей панелью ГСИ могут быть соединены между собой проволокой стяжки по длине и ширине ГСИ с равномерным шагом не более 0,35 м.

     Примеры условных обозначений ГСИ:

     Коробчатое ГСИ длиной 1,5 м, шириной 1,0 м, высотой 0,5 м из сетки с ячейкой N 100 из проволоки диаметром 2,7 мм, покрытой цинком и полимером:


ГСИ-К-1,5х1,0х0,5-С100-2,7-ЦП ГОСТ Р 52132-2003


     Коробчатое с армирующей панелью ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,5 м из сетки с ячейкой N 80 из проволоки диаметром 2,7 мм, покрытой сплавом цинка с алюминием и мишметаллом и полимером:


ГСИ-КА-4,0х2,0х0,5-С80-2,7-ЦАММП ГОСТ Р 52132-2003


     Матрацно-тюфячное ГСИ длиной 4,0 м, шириной 2,0 м, высотой 0,23 м из сетки с ячейкой N 60 из проволоки диаметром 2,4 мм, покрытой сплавом цинка с алюминием и мишметаллом:


ГСИ-М-4,0х2,0х0,23-С60-2,4-ЦАММ ГОСТ Р 52132-2003


     Цилиндрическое ГСИ длиной 2,0 м, диаметром 0,65 м из сетки с ячейкой N 80 из проволоки диаметром 3,0 мм, покрытой цинком:


ГСИ-Ц-2,0х0,65-С80-3,0-Ц ГОСТ Р 52132-2003


     4.11 Допускается по согласованию между изготовителем и потребителем изготовлять ГСИ специальных форм и размеров, отличных от указанных на рисунках 1-4 и в таблицах 1-4.



     5 Технические требования


     5.1 ГСИ должны быть изготовлены в соответствии с требованиями настоящего стандарта из сетки по ГОСТ Р 51285:

     - коробчатые - из сетки N 80 или 100 из проволоки диаметром 2,7 и 3,0 мм;

     - коробчатые с армирующей панелью - из сетки N 80 из проволоки диаметром 2,7 мм, покрытой полимером;

     - матрацно-тюфячные - из сетки N 60 из проволоки диаметром 2,2 и 2,4 мм или N 80 из проволоки диаметром 2,4; 2,7 и 3,0 мм;

     - цилиндрические - из сетки N 80 из проволоки диаметром 2,7 и 3,0 мм.

     5.2 Механическая прочность ГСИ должна быть обеспечена качеством применяемой сетки, в том числе отсутствием недопустимых дефектов, а также механизированными способами раскроя развертки ГСИ, окантовки краев развертки проволокой кромки и прошивки сопрягаемых граней ГСИ проволокой обвязки.

     5.3 Проволока кромки, обвязки и стяжки должна иметь покрытие вида, соответствующего виду покрытия проволоки сетки ГСИ по ГОСТ Р 51285.

     5.4 Диаметры проволок кромки, обвязки и стяжки в зависимости от диаметра проволоки сетки ГСИ должны соответствовать указанным в таблице 5.


Таблица 5


Диаметр проволоки, мм

сетки

кромки

обвязки и стяжки

2,2

2,7

2,4

3,0

2,2

2,7

3,4

3,0

3,9



     5.5 Параметры и вид покрытия сетки диафрагмы должны соответствовать параметрам и виду покрытия сетки ГСИ.

     5.6 Предельные отклонения линейных размеров коробчатых и коробчатых с армирующей панелью ГСИ должны быть не более ±5% размеров, указанных в таблицах 1, 2.

     5.7 Предельные отклонения дайны и ширины матрацно-тюфячных ГСИ должны быть не более ±5%, а высоты - не более ±10% размеров, указанных в таблице 3.

     5.8 Предельные отклонения длины цилиндрических ГСИ должны быть не более ±5%, а диаметра - не более ±10% размеров, указанных в таблице 4.


     5.9 Упаковка и маркировка

     5.9.1 ГСИ поставляют в виде разверток. Развертки ГСИ конкретных типов упаковывают в пакеты.

     5.9.2 Каждый пакет ГСИ должен быть перевязан проволокой обвязки не менее чем в четырех местах.

     Крышки матрацно-тюфячных ГСИ могут быть упакованы отдельно.

     5.9.3 К каждому пакету ГСИ прикрепляют ярлык, на котором указывают:

     - наименование и товарный знак (при наличии) предприятия-изготовителя;

     - условное обозначение ГСИ;

     - число ГСИ в пакете;

     - массу пакета в килограммах;

     - дату изготовления ГСИ.

     5.9.4 Транспортная маркировка - по ГОСТ 14192.

     5.9.5 По согласованию с потребителем поставляемые ГСИ могут быть снабжены проволокой стяжки с теми же видом покрытия и диаметром, представленным в таблице 5, в мотках общей массой до 10% массы поставляемой партии.



     6 Правила приемки


     6.1 ГСИ принимают партиями. Партия должна состоять из ГСИ одного типоразмера с покрытием одного вида и должна быть оформлена одним документом о качестве, содержащим:

     - наименование и товарный знак (при наличии) предприятия-изготовителя;

     - условное обозначение ГСИ;

     - количество ГСИ в партии;

     - дату изготовления ГСИ.

     6.2 Для проверки комплектности и размеров ГСИ, качества окантовки краев, крепления диафрагм и торцевых стенок отбирают 3 (три) изделия от партии.

     6.3 При получении неудовлетворительных результатов проводят повторную проверку на удвоенном числе ГСИ. Результаты повторной проверки распространяют на всю партию.



     7 Методы контроля


     7.1 Длину, ширину, высоту ГСИ (для цилиндрических - длину и диаметр) определяют рулеткой по ГОСТ 7502 или измерительной линейкой по ГОСТ 427 с ценой деления измерительного инструмента 1 мм.

     7.2 Диаметр проволоки кромки, обвязки и стяжки измеряют в двух взаимно перпендикулярных направлениях не менее чем в трех местах микрометром по ГОСТ 6507.

     7.3 Отсутствие недопустимых дефектов сетки, качество раскроя, крепления диафрагм и торцевых стенок, окантовки краев развертки ГСИ проверяют внешним осмотром изделия.



     8 Транспортирование и хранение


     8.1 ГСИ транспортируют пакетами по ГОСТ 24597 и ГОСТ 26663 в крытых и открытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

     Допускается перевозка железнодорожным транспортом в открытом подвижном составе пакетов ГСИ, которые по размерам не могут быть загружены в крытые транспортные средства. Транспортное обозначение груза:


Сетки из черных металлов*


     Масса пакета - не более 1500 кг.

     8.2 ГСИ хранят в горизонтальном положении в закрытых складских помещениях. Условия хранения - по группе 3 ГОСТ 15150.



ПРИЛОЖЕНИЕ А
(справочное)


Примеры применения габионных сетчатых изделий


     ГСИ применяют:

     - коробчатые - для сооружения подпорных стенок, облицовки водосливных плотин, укрепления берегов и т.п.;

     - коробчатые с армирующей панелью - для крепления неустойчивых массивов грунта взамен подпорных стенок, для крепления склонов и откосов насыпей и т.п.;

     - матрацно-тюфячные - в ландшафтных работах, для облицовки каналов и дамб, крепления склонов и откосов насыпей, а также в виде "фартуков" для защиты оснований сооружений и т.п.;

     - цилиндрические - для создания оснований подпорных стенок, защиты от подмыва гидротехнических сооружений и т.п.



ПРИЛОЖЕНИЕ Б
(справочное)


Развертка коробчатого габионного сетчатого изделия


1 - торцевая стенка; 2 - линия сгиба; 3 - крышка и задняя стенка; 4 - проволока кромки;
5 - диафрагма; 6 - дно; 7 - передняя стенка

Рисунок Б.1




Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004

markmet.ru

Комплектация сварных габионов по ГОСТ



В настоящее время в РФ существует единственный стандарт для габионов - это ГОСТ Р 52132-2003, регулирующий производство габионов из сетки двойного кручения. Для сварных габионных конструкций у нас пока не принят регламент надлежащего изготовления и комплектации. На основе международного опыта и многолетней практики были приняты нормативы, изложенные в стандарте производства - ТУ 25.93.13.112-001-05238255-2016 «Габионные конструкции из металлической сварной сетки» серийный выпуск. Так как же купить сварные габионы и получить качественные сварные панели и полную комплектацию соединительных элементов и крепежа? Сварной габион представляет собой прямоугольную объемную сетчатую конструкцию, в комплект которой входят сварные панели (грани габиона и диафрагмы), соединительные спирали (по длине всех граней), внутренние продольные и поперечные стяжки с крючками на концах для крепления в крестовинах панелей. К примеру, комплект сварного габиона 3,0х0,5х0,5 включает в себя 4 боковые сварные панели с габаритами 3х0,5, 2 торцевые панели (плюс 2 диафрагмы) размером 0,5х0,5, соединительные спирали общей длиной 19,0м, поперечные стяжки 0,5м в количестве 18шт, продольные стяжки 1,0м - 4шт.

Подробная комплектация на каждую позицию, включая большеразмерные габионы, указана в разделе цены на габионы. Чтобы избежать покупки конструктора "сделай сам", в которой отсутствуют комплектующие, ниже подробно рассмотрим, что входит в комплектацию габиона и требования, предъявляемые к комплектующим.

Сварные панели габиона

Для изготовления сварных панелей габиона используется жесткая стальная гладкостенная горячеоцинкованная проволока д.4,0 и 5,0мм. Диаметр 3,0мм не используется в связи с недостаточной жесткостью сварной панели. Оцинкование соответствует ГОСТ 3282-74. В производстве применяется высокотехнологичное зарубежное оборудование контактной сварки. Расположение крестовин сварных панелей определяется размером ячеек будущих конструкций: 50х50 либо 50х100мм. Как правило, мелкая ячейка используется для мелкого галечника, более крупная ячейка соответствует высокой фракции применяемого камня. Крестовины подвергаются тщательной обработке для удаления нагара после сварки. Особое внимание уделяется промышленной обработке торцов: края проволоки не должны выступать за кромочный провод, в противном случае можно получить травмы в процессе монтажа и дальнейшей эксплуатации габионной конструкции.

Соединительные спирали

Функции габионной спирали - надежное соединение сварных панелей по кромкам и придание конструкции окончательной формы габионного короба. Для изготовления спиралей используется гладкостенная оцинкованная проволока д.3,0мм. Диаметр спирали 18мм для сварных панелей из проволоки 5,0мм и 16мм для сварных панелей из проволоки 4,0мм. На практике доказано, что меньший диаметр проволоки спиралей не гарантирует надлежащий монтаж: спираль плохо вкручивается по кромкам, часто деформируется на длинных участках сварной панели. В подобных случаях легче заменить некачественные спирали монтажной проволокой (минимум эстетики и максимальная прочность), либо приобрести соединительные элементы из проволоки д.3,0мм. Длина спиралей соответствует длине граней габиона плюс по периметру всех диафрагм.

Продольные и поперечные стяжки

Стяжки в габионе используются для предотвращения распирания боковых и торцевых граней после заполнения конструкции камнем. В производстве стяжек используется гладкостенная оцинкованная проволока д.4,0мм. Стяжки имеют загибы в виде крючков на концах, которые дожимаются после установки на крестовины противоположных граней. Установка в теле габиона равномерно в шахматном порядке. Основные функции - обеспечение идеальной ровности панелей по всей длине габионной конструкции. Для справки: использование проволоки меньшего диаметра (к примеру, мягкой проволоки вязки д.2,2мм) в качестве стяжек не сможет гарантировать надежного скрепления сварных панелей - нагрузки камня при обычной плотности ручной укладки 1,75т/м3 деформируют короб и потребуются дополнительные переделки. Чтобы избежать затрат, проще приобрести стяжки в комплекте со сварным габионом.


Смотрите также:

geofast.ru

Габионы ГОСТ: вес габиона, размеры габиона

Габионы – популярные, востребованные конструкции, используемые для укрепления различных объектов, повышения уровня их прочности и устойчивости. Их поставками занимаются многие компании сегодня. И для того чтобы вы смогли оценить уровень их качества, надежности, вам нужно знать некоторые моменты.

Габионы ГОСТ

В настоящее время производители, занимающиеся изготовлением габионов, руководствуются различными правилами и нормами. К основным стандартам можно отнести:

  • ГОСТ 427-75 Линейки измерительные металлические. В этом документе представлены основные технические условия и иные важные моменты, касающиеся измерительного оборудования.
  • ГОСТ Р 51285-99 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Документ содержит данные, которые касаются особенностей подготовки проволоки. Именно этим ГОСТом пользуются, создавая габионы, формы.

Дополнительно производителями принимаются во внимание и другие документы, с помощью которых можно произвести правильно упаковку подготовленной сетки, ее проверку, прочие мероприятия. Только такой подход позволяет компаниям-производителям подготовить действительно качественные конструкции, которые можно использовать для укрепления, создания ограничений.

Вес габиона

Габионы, используемые ныне для укрепления, создания различных конструкций, могут иметь различный вес. Данная техническая характеристика достаточно сильно зависит от того, какие именно геометрические размеры у металлического покрытия. Самые маленькие металлические сетки имеют вес около 9 кг, а наиболее крупные – более 34 кг.

Некоторое влияние на вес габиона оказывает и то, какое именно покрытие используется для защиты проволоки. К примеру, изделия с полимерным покрытием могут иметь вес 10-38 кг. Что касается общего веса габионов, которые обработаны цинком, то он немного увеличивается.

Данный параметр в обязательном порядке нужно принимать во внимание, так как это может оказать определенное влияние на монтаж. Если вы не будете рассматривать этот критерий, то не сможете грамотно провести установку, получить прочную конструкцию.

Вам могут быть интересны эти товары

Габионы размеры

Среди представленных в нашем каталоге моделей габионов можно выделить:

  • 3х2х0,23 м;
  • 6х2х0,3 м;
  • 6х2х0,23 м;
  • 5х2х0,3 м;
  • 5х2х0,23 м;
  • 4х2х0,3 м;
  • 4х2х0,23 м;
  • 3х2х0,3 м.

Несомненно, это лишь небольшая часть тех изделий, которые присутствуют в каталогах, составленных нашими специалистами. Вы можете посетить эти каталоги. К каждой позиции прикреплено детальное описание. Воспользовавшись им, вы сможете ознакомиться с техническими характеристиками, преимуществами и недостатками.

Размеры габионов достаточно сильно зависят от того, какая именно проволока применена для конструирования сетки. В большинстве случаев производители применяют проволоку, диаметр которой равен 2,7 миллиметров. После того как проволока будет обработана специальными веществами, диаметр может быть немного увеличен. Но при этом и защитные свойства габиона будут улучшены.

В нашем магазине вы можете подобрать габионы, которые имеют те или иные размеры. Если самостоятельно справиться с этим вы не можете, то можно привлечь наших специалистов. Они располагают информацией, опытом, поэтому могут оказать активную помощь.

Приобрести сетки у нас вы можете по доступной цене. Благодаря тому, что мы тесно сотрудничаем с производителями, мы устанавливаем оптимальные цены. Помимо этого, для постоянных клиентов, оптовых покупателей у нас есть несколько программ, принимая в них участие, вы сможете получить определенную скидку. Оформление заказа займет немного времени.

Если эта страница Вам понравилась, посоветуйте её:

novamsk.ru

Габионы

Габионы ТУ 14-178-350-98, ГОСТ Р52132-03 Масса одной сетчатой конструкции, кг.
Ф 2,7 оц 03
2,7 К К 1 х 1 х 0,5-2,7 оц 7,34
К 1 х 1 х 1-2,7 оц 10,10
К 1,5 х 1 х 0,5-2,7 оц 9,50
К 1,5 х 1 х 1-2,7 оц 13,20
К 2 х 1 х 0,5-2,7 оц 11,90
К 2 х 1 х 1-2,7 оц 16,00
К 3 х 1 х 0,5-2,7 оц 15,90
К 3 х 1 х 1-2,7 оц 22,00
К 4 х 1 х 0,5-2,7 оц 21,28
2,7 К-БК К-БК 1,5 х 1 х 0,5-2,7 оц 7,51
К-БК 2 х 1 х 1-2,7 оц 12,93
2,7 КД1 КД1 1 х 0,5 х 0,5-2,7 оц 5,00
КД1 1,5 х 1 х 0,5-2,7 оц 10,20
КД1 1,5 х 1 х 1-2,7 оц 15,00
КД1 2 х 0,5 х 0,5-2,7 оц 7,68
КД1 2 х 1 х 0,5-2,7 оц 13,00
КД1 2 х 1 х 1-2,7 оц 17,50
2,7 КД2 КД2 1,5 х 0,5 х 0,5-2,7 оц 6,60
КД2 3 х 1 х 0,5-2,7 оц 19,00
КД2 3 х 1 х 1-2,7 оц 25,80
2,7 КД3 КД3 4, х 1, х 0,5-2,7 оц 22,90
КД3 4 х 1 х 1-2,7 оц 34,30
2,7 КД4 КД4 5 х 1 х 1-2,7 оц 40,90
2,7 МД2 МД2 3 х 1,5 х 1-2,7 оц 35,40
МД2 3 х 2 х 0,17-2,7 оц 25,50
МД2 3 х 2 х 0,23-2,7 оц 26,00
МД2 3 х 2 х 0,3-2,7 оц 27,50
МД2 3 х 2 х 0,5-2,7 оц 30,90
МД2 4 х 2 х 0,3-2,7 оц 37,30
2,7 МД2 БК МД2 БК 3 х 2 х 0,17-2,7 оц 14,50
МД2 БК 3 х 2 х 0,5-2,7 оц 22,00
МД2 БК 3 х 2 х 0,3-2,7 оц 20,10
МД2 БК 3 х 2 х 0,23-2,7 оц 16,60
2,7 МД3 МД3 4 х 2 х 0,17-2,7 оц 33,00
МД3 4 х 2 х 0,23-2,7 оц 35,90
МД3 4 х 2 х 0,3-2,7 оц 38,70
МД3 4 х 2 х 0,5-2,7 оц 40,30
2,7 МД4 МД4 5 х 2 х 0,17-2,7 оц
МД4 5 х 2 х 0,23-2,7 оц 41,30
МД4 5 х 2 х 0,3-2,7 оц 42,00
МД4 5 х 2 х 0,5-2,7 оц 50,90
2,7 МД5 МД5 6 х 2 х 0,23-2,7 оц 46,80
МД5 6 х 2 х 0,3-2,7 оц 51,10
МД5 6 х 2 х 0,5-2,7 оц 60,00
2,7 АД1 АД1 2 х 2 х 1 х 0,5-2,7 оц 18,50
АД1 2 х 2 х 1 х 1-2,7 оц 24,10
АД1 3 х 2 х 1 х 0,5-2,7 оц 21,50
АД1 3 х 2 х 1 х 1-2,7 оц 28,70
АД1 4 х 2 х 1 х 0,5-2,7 оц 24,50
АД1 4 х 2 х 1 х 1-2,7 оц 30,03
АД1 5 х 2 х 1 х 0,5-2,7 оц 28,80
АД1 5 х 2 х 1 х 1-2,7 оц 33,03
АД1 6 х 2 х 1 х 0,5-2,7 оц 30,70
АД1 6 х 2 х 1 х 1-2,7 оц 36,03
Ф 3 оц 03
3 К К 1 х 1 х 0,5-3,0 оц 9,01
К 1,5 х 1 х 1-3,0 оц 16,54
К 2 х 1 х 1-3,0 оц 19,40
3,0 К-БК К-БК 1 х 1 х 0,5-3,0 оц 7,20
3,0 КД1 КД1 1 х 0,5 х 0,5-3,0 оц 5,75
КД1 1,5 х 1 х 0,5-3,0 оц 12,50
КД1 1,5 х 1 х 1-3,0 оц 18,50
КД1 2 х 1 х 0,5-3,0 оц 16,35
КД1 2 х 1 х 1-3,0 оц 25,10
3,0 КД2 КД2 1,5 х 0,5 х 0,5-3,0 оц 8,80
КД2 3 х 1 х 0,5-3,0 оц 22,60
КД2 3 х 1 х 1-3,0 оц 32,40
3,0 КД3 КД3 4 х 1 х 0,5-3,0 оц 29,75
КД3 4 х 1 х 1-3,0 оц 42,50
3,0 КД4 КД4 5 х 1 х 1-3,0 оц 53,60
3,0 МД2 МД2 3 х 2 х 0,3-3,0 оц 36,50
МД2 3 х 2 х 0,5-3,0 оц 39,00
3,0 МД2-БК МД2-БК 3 х 2 х 0,5-3,0 оц 29,10
3,0 МД4 МД4 5 х 2 х 0,5-3,0 оц 66,00
Ф 2,7/3,7 ПНД 03
2,7/3,7 К К 1 х 1 х 1-2,7/3,7 10,90
К 1,5 х 1 х 0,5-2,7/3,7 10,50
К 1,5 х 1 х 1-2,7/3,7 14,40
К 2 х 0,5 х 0,5-2,7/3,7 8,50
2,7/3,7 КД1 КД1 1,5 х 1 х 0,5-2,7/3,7 11,60
КД1 1,5 х 1 х 1-2,7/3,7 16,75
КД1 2 х 0,5 х 0,5-2,7/3,7 9,20
КД1 2 х 1 х 0,5-2,7/3,7 14,50
КД1 2 х 1 х 1-2,7/3,7 20,20
2,7/3,7 КД2 КД2 3 х 1 х 0,5-2,7/3,7 21,30
КД2 3 х 1 х 1-2,7/3,7 29,10
2,7/3,7 КД3 КД3 4 х 1 х 1-2,7/3,7 36,53
  МД2 3 х 2 х 0,17-2,7/3,7 26,50
2,7/3,7 МД2 МД2 3 х 2 х 0,23-2,7/3,7 30,60
МД2 3 х 2 х 0,3-2,7/3,7 32,50
МД2 3 х 2 х 0,5-2,7/3,7 34,90
  МД3 4 х 2 х 0,17-2,7/3,7 35,00
2,7/3,7 МД3 МД3 4 х 2 х 0,23-2,7/3,7 38,00
МД3 4 х 2 х 0,3-2,7/3,7 41,00
МД3 4 х 2 х 0,5-2,7/3,7 45,20
  МД4 5 х 2 х 0,17-2,7/3,7 43,00
2,7/3,7 МД4 МД4 5 х 2 х 0,3-2,7/3,7 48,90
2,7/3,7 МД5 МД5 6 х 2 х 0,5-2,7/3,7 65,50
2,7/3,7 АД АД1 2 х 2 х 1 х 0,5-2,7/3,7 19,30
АД1 2 х 2 х 1 х 1-2,7/3,7 26,40
АД1 3 х 2 х 1 х 0,5-2,7/3,7 23,90
АД1 3 х 2 х 1 х 1-2,7/3,7 32,33
АД1 4 х 2 х 1 х 0,5-2,7/3,7 27,20
АД1 4 х 2 х 1 х 1-2,7/3,7 34,50
АД1 5 х 2 х 1 х 0,5-2,7/3,7 32,30
АД1 5 х 2 х 1 х 1-2,7/3,7 37,90
АД1 6 х 2 х 1 х 0,5-2,7/3,7 34,40
АД1 6 х 2 х 1 х 1-2,7/3,7 39,30
Ф 2,4 оц 03
ГСИ-М ГСИ-М-3 х 2 х 0,17-2,4оц 26,70
ГСИ-М-3 х 2 х 0,23-2,4оц 27,50
ГСИ-М-3 х 2 х 0,3-2,4оц 27,80

www.ps25.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
