Гост калибр резьбовой пробка – ГОСТ 24997-81 Калибры для метрической резьбы. Допуски…
alexxlab | 17.05.2020 | 0 | Вопросы и ответы
Калибры гладкие для размеров до 500 мм. Допуски |
ГОСТ 24853-81 |
||
Калибры гладкие для размеров до 500 мм. Исполнительные размеры |
ГОСТ 21401-75 |
||
Калибры гладкие для размеров свыше 500 до 3150 мм. Допуски |
ГОСТ 24852-81 |
||
Калибры гладкие для размеров свыше 500 мм. Допуски |
ГОСТ 13810-68 |
||
Калибры гладкие для цилиндрических отверстий и валов. Виды |
ГОСТ 24851-81 |
||
Калибры гладкие нерегулируемые. Технические требования |
ГОСТ 2015-84 |
||
Калибры для дюймовой резьбы с углом профиля 55 град. Допуски |
ГОСТ 1623-89 |
||
Калибры для замковой резьбы. Виды. Основные размеры и допуски |
ГОСТ 8867-89 |
||
Калибры для изделий из древесины и древесных материалов. Технические условия |
ГОСТ 15876-90 |
||
Калибры для конических соединений. Допуски |
ГОСТ 24932-81 |
||
Калибры для конической дюймовой резьбы с углом профиля 60 град. Типы. Основные размеры и допуски |
ГОСТ 6485-69 |
||
Калибры для конической резьбы вентилей и баллонов для газов. Допуски |
ГОСТ 24998-81 |
||
Калибры для конической резьбы. Технические условия |
ГОСТ 24672-81 |
||
Калибры для контроля расположения поверхностей. Допуски |
ГОСТ 16085-80 |
||
Калибры для контроля шлицевых прямобочных соединений. Допуски |
ГОСТ 7951-80 |
||
Калибры для контроля шлицевых эвольвентных соединений с углом профиля 30 градусов. Допуски |
ГОСТ 24969-81 |
||
Калибры для конусов инструментов. Технические условия |
ГОСТ 2849-94 |
||
Калибры для конусов с конусностью 7:24. Технические условия |
ГОСТ 20305-94 |
||
Калибры для круглой резьбы диаметром 12 мм. Основные размеры и допуски |
ГОСТ 13798-68 |
||
Калибры для круглой резьбы. Допуски |
ГОСТ 28094-89 |
||
Калибры для метрической конической резьбы. Допуски |
ГОСТ 24475-80 |
||
Калибры для метрической резьбы диаметром менее 1 мм. Допуски |
ГОСТ 3199-84 |
||
Калибры для метрической резьбы от 1 до 68 мм. Исполнительные размеры |
ГОСТ 18465-73 |
||
Калибры для метрической резьбы свыше 68 до 200 мм. Исполнительные размеры |
ГОСТ 18466-73 |
||
Калибры для метрической резьбы. Допуски |
ГОСТ 24997-81 |
||
Калибры для многозаходной трапецеидальной резьбы. Допуски |
ГОСТ 27298-87 |
||
|
ГОСТ 10071-89 |
||
Калибры для резьбы Эдисона круглой. Основные размеры |
ГОСТ 25578-83 |
||
Калибры для соединений бурильных труб со стабилизирующими поясками и замков к ним. Технические условия |
ГОСТ 22634-77 |
||
Калибры для соединений с трапецеидальной резьбой насосно-компрессорных труб и муфт к ним. Типы, основные размеры и допуски |
ГОСТ 25576-83 |
||
Калибры для соединений с трапецеидальной резьбой обсадных труб и муфт к ним. Типы, основные размеры и допуски |
ГОСТ 25575-83 |
||
Калибры для треугольной резьбы бурильных труб с высаженными концами и муфт к ним. Типы, основные размеры и допуски |
ГОСТ 10653-84 |
||
Калибры для треугольной резьбы насосно-компрессорных труб и муфт к ним. Типы. Основные размеры и допуски |
ГОСТ 10654-81 |
||
Калибры для треугольной резьбы обсадных труб и муфт к ним. Типы. Основные размеры и допуски |
ГОСТ 10655-81 |
||
Калибры для трубной конической резьбы. Типы. Основные размеры и допуски |
ГОСТ 7157-79 |
||
Калибры для трубной цилиндрической резьбы. Допуски |
ГОСТ 2533-88 |
||
Калибры для упорной резьбы. Допуски |
ГОСТ 10278-81 |
||
Калибры для упорной резьбы. Исполнительные размеры |
ГОСТ 17381-84 |
||
Калибры для упорной усиленной резьбы. Допуски |
ГОСТ 14747-88 |
||
Калибры для цилиндрических резьб. Виды |
ГОСТ 24939-81 |
||
Калибры для шлицевых валов и отверстий с эвольвентным профилем. Допуски |
ГОСТ 6528-53 |
||
Калибры для шлицевых соединений. Технические условия |
ГОСТ 24959-81 |
||
Калибры для шпоночных соединений. Допуски |
ГОСТ 24109-80 |
||
Калибры комплексные для контроля шлицевых прямобочных соединений. Виды, основные размеры |
ГОСТ 24960-81 |
||
Калибры пазовые для размеров до 3 мм. Конструкция и размеры |
ГОСТ 24967-81 |
||
Калибры пазовые для размеров св. 3 до 50 мм. Конструкция и размеры |
ГОСТ 24121-80 |
||
Калибры пазовые для размеров свыше 3 до 18 мм. Конструкция и размеры |
ГОСТ 24968-81 |
||
Калибры пазовые шпоночные для размеров от 1 до 3 мм. Конструкция и размеры |
ГОСТ 24120-80 |
||
Калибры предельные гладкие для валов и отверстий классовточности 1-3а. Обозначения. Расположение полей допусков. Правила применения |
ГОСТ 7660-55 |
||
Калибры предельные гладкие для отверстий менее 1 мм. Допуски |
ГОСТ 5939-51 |
||
Калибры предельные для глубин и высот уступов. Допуски |
ГОСТ 2534-67 |
||
Калибры предельные для глубин и высот уступов. Допуски |
ГОСТ 2534-77 |
||
Калибры предельные для изделий из древесины и древесных материалов. Допуски |
ГОСТ 14025-84 |
||
Калибры резьбовые. Технические условия |
ГОСТ 2016-86 |
||
|
|
||
|
|
||
ГОСТы на калибры-пробки резьбовые |
|
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) двусторонние резьбовые со вставками для трубной цилиндрической резьбы диаметром от 1/16″ до 1 1/2″. Конструкция и основные размеры |
ГОСТ 18924-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) листовые двусторонние диаметром от 14 до 98 мм. Конструкция и размеры |
ГОСТ 24961-81 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) непроходные неполные диаметром от 1О2 до 125 мм. Конструкция и размеры |
ГОСТ 24963-81 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) проходные неполные диаметром от 1О2 до 125 мм. Конструкция и размеры |
ГОСТ 24962-81 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с насадками с полным профилем для трубной цилиндрической резьбы диаметром от 1 3/4″ до 3 3/4″. Конструкция и основные размеры |
ГОСТ 18925-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от 1 3/4″ до 3 3/4″. Конструкция и основные размеры |
ГОСТ 18926-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с полным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″. Конструкция и основные размеры |
ГОСТ 18927-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с полным профилем резьбы диаметром от 105 до 300 мм. Конструкция и основные размеры |
ГОСТ 17761-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с полным профилем резьбы диаметром от 52 до 100 мм. Конструкция и основные размеры |
ГОСТ 17759-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с укороченным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″. Конструкция и основные размеры |
ГОСТ 18928-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с укороченным профилем резьбы диаметром от 105 до 300 мм. Конструкция и основные размеры |
ГОСТ 17762-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) с укороченным профилем резьбы диаметром от 52 до 100 мм. Конструкция и основные размеры |
ГОСТ 17760-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) со вставками двусторонние диаметром от 2 до 50 мм. Конструкция и основные размеры |
ГОСТ 17758-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) со вставками с полным профилем для трубной цилиндрической резьбы диаметром от 1/16″ до 4″. Конструкция и основные размеры |
ГОСТ 18922-73 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры |
ГОСТ 17756-72 |
||
Калибр-пробки резьбовые (калибры-пробки резьбовые) со вставками с укороченным профилем для трубной цилиндрической резьбы диаметром от 1/16″ до 4″. Конструкция и основные размеры |
ГОСТ 18923-73 |
||
|
www.calibr-center.ru
М 1х (0.25/0.2) М 1.1 (0.25/0.2) М 1.2 (0.25/0.2) М 1.4 (0.3/0.2) М 1.6 (0.35/0.2) М 1.8 (0.35/0.2) М 2 (0.4/0.25) М 2.2 (0.45/0.25) М 2.5 (0.45/0.35) М 3 (0.5/0.35) М 3.5 (0.6/0.35) М 4 (0.7/0.5) М 4.5 (0.75/0.5) М 5 (0.8/0.5) М 5.5 (0.5) М 6 (1/0.75/0.5) М 7 (1/0.75/0.5) М 8х (0,5/0,75/ 1/ 1,25) М 9 х (0,5 / 0,75 / 1/ 1,25) М 10х(0,5/0,75/1/1,25/1,5) М 11 х (0,5/0,75/1/1,5) М 12х (0,5 /0,75/1/1,25/1,5/1,75) М 14х (0,5 /0,75/1/1,25/1,5/2) M 15x(l/1,5) |
М 1бх (0,5 /0,75/1/1,5/ 2) М 17х(1/1,5) М 18х (0,5/0,75/1/1,5/2/ 2,5) М 20 х (0,5 / 0,75 /1/1,5/2/ 2,5) М 22 х (0,5 / 0,75 /1/1,5/2/ 2,5) М 24 х (0,75 /1/1,5/2/3) М 25х (1/ 1,5/2) М 26х 1,5 М 27 х (0,75 /1/1,5/2/3) М 28х (1/1,5/2) М 30х(0,75/ 1/ 1,5/2/3/3,5) М 32 х (1,5/2) М ЗЗх (0,75/ 1/ 1,5/2/3/3,5) М 35 х 1,5 М 36 х (1 /1,5/2/3/4) М 38 х 1,5 М 39 х (1 /1,5/2/3/4) М 40х(1,5/2/3) М 42 х (1/ 1,5/2/3/4/4,5) М 45 х (1 / 1,5/2/3/4/4,5) М 48х(1 /1,5/2/3/4/5) М 50х(1,5/2/3) М 52х(1 /1,5/2/3/4/5) М 53х1,5 |
М 55 х (1,5/2/3/4) М 56 х (1 /1,5/2/3/4/5,5) М 58х(1,5/2/3/4) М 60х(1/ 1,5/2/3/4/5,5) М 62 х (1,5/2/3/4) М 64 х (1 /1,5/2/3/4/6) М65 х (1,5/2/3/4) М 68 х (1/1,5/2/3/4/6) М 70 х (1,5/2/3/4/6) М 72 х (1/1,5/2/3/4/6) М 75х(1,5/2/3/4) М76 х (1 /1,5/2/3/4/6) М 78*2 М 80 х (1/1,5/2/3/4/6) М 82х2 М 83х2 М 93х2 М 10Зх2 М 108х2 М 128хЗ М 148хЗ (М 85, М 90,…,М 150)(1,5/2/3/4/6) (М155,М160,…,М 200)(2/3/4/6) (М 205, М 210,…,М 250) (3/4/6) |
promcontrol.ru
|
Калибры изготавливаются следующих видов:
- Резьбовые калибры пробки ПР и НЕ.
- Резьбовые калибры кольца ПР и НЕ.
- Контрольные калибры пробки для резьбовых колец КПР-ПР, КНЕ-ПР, КПР-НЕ, КНЕ-НЕ.
- Контрольные калибры пробки для проверки износа резьбовых колец КИ, КИ-НЕ.
- Пробки ПР и контрольные пробки КПР-ПР, КНЕ-ПР, КНЕ-НЕ, КИ-НЕ имеют полный профиль (чертеж 1).
- Кольца ПР имеют полный профиль (чертеж 2).
- Пробки НЕ и контрольные пробки КПР-НЕ, КИ имеют укороченный профиль (чертеж 3).
- Кольца НЕ имеют укороченный профиль (чертеж 4).
МЫ ПОСТАВЛЯЕМ КАЛИБРЫ С ПОЛНЫМ ПРОФИЛЕМ ТОЛЬКО ИСПОЛНЕНИЯ “б” с вершинами, срезанными по хорде, проходящей через точки касания дуги окружности закругленного профиля резьбы по ГОСТ 6357-81 на величину u/2 и с канавкой шириной b1
Калибры изготавливаются в диапазоне от G 1/16″ до G 6″ классов точности А и В

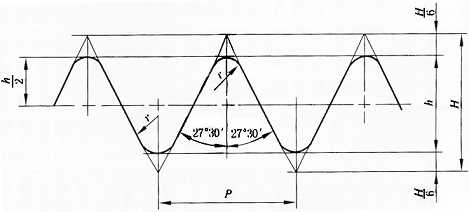

Исходные данные для расчета исполнительных размеров резьбы и калибров для проверки резьбы:
H=0,960491P, h=0,640327P
d2=D2=d-0,640327P, d1=D1=d-1,280654P
Диаметр | Шаг, mm | Шаг, нитки | b1, max mm | u, mm | r, max | Td, mkm | Td2, Td2, mkm | TD1, mkm | es | EI | |||||||||||||
A | B | ||||||||||||||||||||||
От 1/16 до 1/8 | 0,907 | 28 | 0,2 | 0,134 | 0,125 | 214 | 107 | 214 | 282 | 0 | 0 | ||||||||||||
От ¼ до 3/8 | 1,337 | 19 | 0,3 | 0,198 | 0,184 | 250 | 125 | 250 | 445 | 0 | 0 | ||||||||||||
от ½ до 7/8 | 1,814 | 14 | 0,4 | 0,268 | 0,249 | 284 | 142 | 284 | 541 | 0 | 0 | ||||||||||||
От 1 до 2 | 2,309 | 11 | 0,5 | 0,341 | 0,317 | 360 | 180 | 360 | 640 | 0 | 0 | ||||||||||||
От 2-1/4 до 6 | 2,309 | 11 | 0,5 | 0,341 | 0,317 | 434 | 217 | 434 | 640 | 0 | 0 | ||||||||||||
| |||||||||||||||||||||||
Td2, TD2 резьбы | Tr | Tpl | Tcp | m | Zr | Zpl | Wgo | Wng | |||||||||||||||
кольцо | пробка | кольцо | пробка | ||||||||||||||||||||
Свыше 80 до 125 | 15 | 10 | 9 | 17 | 2 | 8 | 18 | 14 | 13 | 10 | |||||||||||||
…125…200 | 20 | 12 | 10 | 20 | 9 | 13 | 23 | 19 | 17 | 13 | |||||||||||||
…200…315 | 25 | 15 | 13 | 24 | 13 | 18 | 28 | 23 | 21 | 17 | |||||||||||||
…315…500 | 33 | 20 | 17 | 30 | 20 | 24 | 33 | 27 | 28 | 19 | |||||||||||||
Расчет резьбовых калибров | |||||||||||||||||||||||
Наименование калибра | D | D2 | D1 max | ||||||||||||||||||||
max | min | max | min | износ | |||||||||||||||||||
Пробка ПР | D-u | D-u-Tpl | D2+Zpl+Tpl/2 | D2+Zpl-Tpl/2 | D2+Zpl-Wgo | D1 | |||||||||||||||||
Пробка НЕ | D2+TD2+2F1+1,5Tpl | D2+TD2+2F1-Tpl/2 | D2+TD2+Tpl | D2+TD2 | D2+TD2+Tpl/2-Wng | D1-TD2 | |||||||||||||||||
Наименование калибра | d min | d2 | d1 | ||||||||||||||||||||
min | max | min | max | ||||||||||||||||||||
Кольцо ПР | D | d2-Zr-Tr/2 | d2-Zr+Tr/2 | d1+u | d1+u+Tr | ||||||||||||||||||
Кольцо НЕ | d+Tpl | d2-Td2-Tr | d2-Td2 | d2-Td2-2F1-1,5Tr | d2-Td2-2F1+Tr/2 | ||||||||||||||||||
Наименование калибра | D | D2 | D1 max | ||||||||||||||||||||
max | min | max | min | ||||||||||||||||||||
Пробка контрольная КИ | d2-Zr+Wgo+2F1+Tpl/2 | d2-Zr+Wgo+2F1-Tpl/2 | d2-Zr+Wgo+Tcp/2 | d2-Zr+Wgo-Tcp/2 | d1-Tpl | ||||||||||||||||||
Пробка контрольная КПР-ПР | d-u | d-u-Tpl | d2-Zr-m+Tcp/2 | d2-Zr-m-Tcp/2 | d1-Tpl | ||||||||||||||||||
Пробка контрольная КПР-НЕ | d2-Zr+Tr/2+2F1+Tpl/2 | d2-Zr+Tr/2+2F1-Tpl/2 | d2-Zr+Tr/2+Tcp/2 | d2-Zr+Tr/2-Tcp/2 | d1-Tpl | ||||||||||||||||||
Пробка контрольная КИ-НЕ | d-Td2-Tr/2+Wng+Tpl | d-Td2-Tr/2+Wng-Tpl | d2-Td2-Tr/2+Wng+Tcp/2 | d2-Td2-Tr/2+Wng-Tcp/2 | D1 | ||||||||||||||||||
Пробка контрольная КНЕ-ПР | d+Tpl | d-Tpl | d2-Td2-Tr/2-m+Tcp/2 | d2-Td2-Tr/2-m-Tcp/2 | D1 | ||||||||||||||||||
Пробка контрольная КНЕ-НЕ | d-Td2+Tpl | d-Td2-Tpl | d2-Td2+Tcp/2 | d2-Td2-Tcp/2 | D1 |
www.itotulamash.ru
ГОСТ 3199-84 – Калибры для метрической резьбы диаметром менее 1 мм. Допуски
С. 9 ГОСТ 3199-84
Калибр контролирует наименьший средний диаметр (приведенный средний диаметр) и, одновременно. наименьший наружный диаметр калибра-кольиа.
Калибр должен свободно ввинчивагься в контролируемый калибр-кольцо. Свинчивасмосгь калибра-ироб-ки с калибром-кольцом означает, что приведенный средний диаметр катибра-кольца не меньше установленного наименьшего предельного размера, а наружный диаметр калибра-кольца не меньше наибольшего наружного диаметра наружной резьбы.
Примечание. Калибр-пробка КПР-Г1Р (2) применяется только у изготовителя калибров.
1.3. Резьбовой контрольный калибр-пробка К-И (6) для контроля износа резьбового нерегулируемого проходного калибра-кольца ПР (I)
Калибр, как правило, не должен ввинчивагься в контролируемый калибр-кольцо.
1.4. Гладкий контрольный проходной калибр-пробка К-ПРдля нового нерегулируемого проходного резьбового калибра-кольца ПР (I)
Калибр контролирует наименьший внутренний диаметр резьбы калибра-кольца. Калибр должен свободно входить в контролируемую резьбу.
1.5. Гладкий контрольный непроходной калибр-пробка КПР-НЕ для нового нерегулируемого проходного резьбового калибра-кольца ПР (1)
Калибр контролирует наибольший внутренний диаметр резьбы калибра-кольца. Калибр не должен входить в контролируемую резьбу.
1.6. Гладкий непроходной калибр-колыю НЕ (18)
Калибр контролирует наименьший наружный диаметр наружной резьбы.
Калибр не должен проходить но контролируемой резьбе.
1.7. Гладкий контрольный проходной калибр-пробка К-НЕ для нового непроходиого гладкого калибра-кольиа НЕ (IS)
Калибр контролирует наименьший диаметр калибра-кольиа.
Калибр должен свободно входить в контролируемый калибр-кольцо.
1.8. Гладкий контрольный непроходной калибр-пробка КНЕ-НЕ для нового непроходиого гладкого ка-либра-кольца НЕ (18)
Калибр контролирует наибольший диаметр калибра-кольиа.
Калибр не должен входить в контролируемый калибр-колыю.
1.9. Допускается применять другие методы контроля наружной резьбы. В спорных случаях решаюшим методом контроля является контроль калибрами, перечисленными в настоящем стандарте.
2. Калибры для внутренней резьбы
2.1. Резьбовой проходной калибр-пробка ПР <21)
Калибр контролирует наименьший средний диаметр (приведенный средний диаметр) и. одновременно. наименьший наружный диаметр внутренней резьбы. Внутренний диаметр резьбы этим калибром не контролируется.
Калибр должен свободно ввинчиваться в контролируемую пробу.
Свинчивасмосгь калибра с резьбой означает, что приведенный средний диаметр внутренней резьбы не меньше установленного наименьшего предельного размера, а наружный диаметр внутренней резьбы не меньше наибольшего наружного диаметра наружной резьбы.
2.2. Гладкий проходной калибр-пробка ПР(23)
Калибр контролирует наименьший внутренний диаметр внутренней резьбы.
Калибр должен Свободно входить в контролируемую резьбу.
2.3. Гладкий непроходной калибр-пробка НЕ (24)
Калибр контролирует наибольший внутренний диаметр внутренней резьбы.
Калибр не должен входить в контролируемую резьбу.
46
