ГОСТ 9941-81 и 9940-81, сортамент

Труба нержавеющая, все требования к параметрам которой оговаривает ГОСТ, является оптимальным выбором для монтажа трубопроводов, транспортирующих жидкие и газообразные среды с высокой химической агрессивностью. Большая потребность в таких трубопроводах имеется во многих отраслях промышленности – химической и нефтехимической, общем и атомном машиностроении, тепловой энергетике, оснащении водных судов и др.

Труба толстостенная нержавеющая. Когда требуется особая прочность

Требования ГОСТа 9941-81

Ознакомиться с требованиями ГОСТ к холодно- и теплодеформированным трубам из нержавеющей стали можно, скачав документ в формате pdf по ссылке ниже.
ГОСТ 9941-81 Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия
Скачать

ГОСТ 9941-81 оговаривает требования к трубам круглого сечения, которые изготавливаются из нержавеющей стали общего назначения. Под действие данного документа попадают бесшовные трубы, произведенные по технологии холодного и теплого деформирования. ГОСТ 9941-81 указывает, что нержавеющие трубы данного типа могут выпускаться в диапазоне наружных диаметров 5–273 мм и с толщиной стенки, находящейся в интервале 0,2–22 мм.

Определяют требования ГОСТа и длину труб из нержавейки данной категории, которая может быть мерной, находящейся в диапазоне 5–7 метров, а также немерной и кратной мерной. По желанию заказчиков и по согласованию с производителем допускается изготовление таких изделий в более широком диапазоне длины – 0,5–16 метров.

ГОСТ разрешает присутствие в общей партии труб немерной длины изделий, длина которых находится в следующих диапазонах:

Таблица 1. Допустимые отклонения длины

Следует иметь в виду, что количество труб с указанными параметрами не может превышать 6% от объема всей партии, в которой они присутствуют.

В зависимости от степени соответствия геометрических параметров коррозионностойких труб оговоренным в ГОСТе значениям, такие изделия могут быть отнесены к одной из трех категорий: обычной, высокой и повышенной точности. Для каждой из таких категорий в стандарте указаны предельные отклонения толщины стенки. Так, для разных категорий трубопроката ГОСТ оговаривает следующие величины допусков:

Таблица 2. Допустимые отклонения толщины стенки

По величине наружного диаметра круглых труб, изготовленных из нержавеющих сталей, в ГОСТе также оговариваются следующие отклонения:

Таблица 3. Допустимые отклонения наружного диаметра

Для труб с диаметром больше 30 мм, изготовленных из нержавеющей стали марки 06ХН28МДТ, предельное отклонение наружного диаметра составляет 1,2%.

Параметры холодно- и теплодеформированных труб

Концы нержавеющих стальных труб, изготовленных по технологии холодного или горячего деформирования, обрезают под углом 90°, при этом с обрезанных концов должны быть удалены заусенцы. ГОСТ допускает, что при удалении заусенцев на обрезанных концах труб могут быть сформированы фаски. Более того, на стальных трубах, толщина стенки которых превышает 5 мм, часто специально по требованию заказчика делают фаски, позволяющие более эффективно и качественно выполнять монтаж при помощи сварки.

Нержавеющие трубы с торцами, подготовленными под сварку

В положениях ГОСТа на трубопрокат, изготовленный из нержавеющей стали, также оговаривается такой параметр, как кривизна поверхности, измеряемая на отрезке длины, не превышающем 100 см. В зависимости от толщины стенки трубы и ее наружного диаметра, данный параметр не должен превышать следующих значений:

Таблица 4. Допустимая кривизна поверхности

Следует иметь в виду, что ГОСТ не оговаривает предельное значение кривизны поверхности стальных труб из нержавейки, если наружный диаметр таких изделий составляет менее полутора сантиметров, а толщина стенки не превышает полмиллиметра. При этом важно, чтобы поверхность таких труб не имела резких перегибов, а их овальность, если она присутствует, не приводила к тому, чтобы наружный диаметр изделия превышал допустимые ГОСТом отклонения.

Наиболее распространенными марками сталей, из которых производится трубопрокат данной категории, являются:

  • 08ХН28МДТ;
  • 12Х18Н10;
  • 12Х18Н10Т;
  • 12Х18Н12Т;
  • 08Х19Н10Т;
  • 10Х23Н18;
  • 10Х17Н13М2Т;
  • 04Х18Н10;
  • 12Х17;
  • 08Х13;
  • 08Х22Н6Т;
  • 15Х25Т;
  • 12Х13;
  • и другие марки сталей, относящихся к высоколегированной категории.

Нержавеющая труба из стали марки 10х17н13м2т применяется в пищевой, медицинской и химической промышленности

ГОСТ также оговаривает следующие параметры материала изготовления трубопрокатной продукции:

  • плотность – 7,7–7,96 г/см3;
  • величина относительного удлинения – 17–45%;
  • временное сопротивление – 38–588 кгс/мм2.

Если говорить о химическом составе сталей, используемых для производства трубопроката данной категории, то в нем может содержаться незначительное количество материалов, относящихся к редкоземельной группе, а наличие в нем такой вредной примеси, как сера, не должно превышать двух сотых процента.

Таблица 5. Содержание легирующих элементов и соответствие стандартов нержавеющих сталей (нажмите для увеличения)

В стандартном исполнении нержавеющие трубы данной категории подвергают термической обработке, но ГОСТ допускает, что по согласованию с заказчиком такую обработку можно не проводить. В тех случаях, когда термообработка труб данной категории не выполняется, степень их допустимой кривизны и механические характеристики также оговариваются в отдельном порядке.

ГОСТ также регламентирует состояние наружных и внутренних поверхностей труб, изготовленных из нержавеющих сталей. Согласно данным требованиям, на таких поверхностях не должно быть дефектов – плен, трещин и равнин. Если же эти дефекты присутствуют, то допускается их исправление, которое не должно привести к уменьшению допустимых размеров труб, таких как толщина стенок и наружный диаметр. При этом выполнять исправление обнаруженных дефектов можно при помощи следующих методов обработки:

  • шлифование, которому могут подвергаться отдельные участки, а также вся поверхность трубы;
  • обточка;
  • расточка;
  • механическая зачистка проблемных мест.

При необходимости шлифовке может подвергаться как наружная, так и внутренняя сторона трубы

Хотя в ГОСТе указано, что поверхность труб, изготовленных из нержавеющих сталей, должна отличаться светлым металлическим блеском, допускается наличие на ней матовых участков, характеризующихся серым цветом. К дефектам нержавеющих труб, которые оговариваются положениями нормативного документа, также не относится окрашивание отдельных участков в цвета побежалости. Такое допущение приемлемо в том случае, если в качестве финишной обработки не использовалось травление, выполняемое в вакууме или в защитной среде.

Положения ГОСТа 9940-81

Ознакомиться с требованиями ГОСТ к горячедеформированным трубам из нержавеющей стали можно, скачав документ в формате pdf по ссылке ниже.
ГОСТ 9940-81 Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия
Скачать

ГОСТ 9940-81 содержит требования к бесшовным трубам из нержавейки, которые изготовлены по технологии горячего деформирования. ГОСТ 9940-81 также регламентирует не только характеристики трубных изделий, но и их сортамент, в соответствии с которым они могут выпускаться в диапазоне наружных диаметров 57–325 мм и с толщиной стенок, находящейся в интервале 3,5–32 мм. Трубы, попадающие под требования упомянутого стандарта, производятся из тех же марок стали, что и вышеописанные трубные изделия.

Два вышеуказанных ГОСТа практически идентичны по большинству требований, предъявляемых к трубным изделиям из нержавейки, поэтому рассматривать отдельно ГОСТ 9940 нецелесообразно.

Стоит упомянуть также приемку готовых труб, изготовленных из нержавеющей стали. При этом проверке подвергается не отдельно взятая труба, а партия таких изделий, которые отличаются идентичными характеристиками (марка использованной стали, геометрические параметры, тип примененной термической обработки и др.). В проверяемой партии может содержаться не более 200 однотипных единиц. Отдельные изделия из проверяемой партии нержавеющих труб подвергают испытаниям на:

  • устойчивость к коррозии межкристаллитного типа;
  • раздачу изделия и его расплющивание;
  • растяжение.

Если проверяемые образцы труб удовлетворяют всем требованиям ГОСТа, то партия продукции, из которой их взяли, считается качественной. Если же результаты хотя бы одного испытания оказались неудовлетворительными, то проверку проводят повторно, но для ее выполнения количество образцов труб удваивают.

Дефектоскопия труб в процессе производства позволяет отбраковывать дефектные изделия

Между тем есть несколько типов испытаний, которым подвергают практически все стальные трубы, содержащиеся в проверяемой партии. Сюда, в частности, относятся:

  • ультразвуковой контроль;
  • испытание при помощи гидравлического давления;
  • контроль геометрических параметров.

При проверке геометрических параметров нержавеющих труб используются стандартные измерительные инструменты, а именно:

  • щуп и поверочная линейка;
  • измерительная рулетка;
  • листовые скобы и микрометры.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

ГОСТ труба нержавеющая 9941-81, 9940-81, 19277-73

На сайте компании «Региональный дом металла» представлены в отличном ассортименте выпускаемые по ГОСТ 19277-73 трубы нержавеющие отличного качества. Эти изделия применяются не только при прокладке трубопроводов различного назначения. Они активно эксплуатируются на предприятиях химической и нефтегазовой промышленности, в машиностроении, при разработке морских судов, авиации, в других направлениях. Также возможна эксплуатация в качестве элементов ограждений, сборных металлоконструкций и т.д.


По данному стандарту выпускаются исключительно бесшовные изделия. Производятся они из марок 20А, 08Х18Н10Т, 30ХГСА-ВД и других. Стальная труба нержавеющая, размеры по ГОСТ может иметь следующие:

  • Длина немерная – от 1.5 до 7 м.
  • Длина мерная – в пределах немерной;
  • Диаметр (наружный) – от 4 до 70 мм;
  • Толщина стенки – от 0,5 до 3 мм.

Так же на нашем сайте представлены ГОСТы для других товаров, например водогазопроводной трубы.

Труба нержавеющая ГОСТ 9941-81: размеры


Холодно и теплодеформированная труба нержавеющая ГОСТ 9941-81 также есть в нашем каталоге. Эти бесшовные изделия, стойкие к различным видам коррозии, пользуются огромной популярности в промышленности, энергетике, коммунальной сфере. Они прочны, долговечны, стойки к большинству видов агрессивных сред. Так же вы можете посмотреть ГОСТ для стальной бесшевной трубы, тут.

Габариты могут быть различными, в т.ч. по требованиям заказчика. Сортамент предполагает, что трубы из нержавейки ГОСТ 9941-81 имеют следующие параметры:

  • Длина – мерная, кратная мерной (от 300 мм), немерная – от 6 до 7 м.
  • Диаметр (наружный) – 5 – 273 мм;
  • Толщина стенки – 0,2 – 7 мм.

ГОСТ трубы из нержавеющей стали


Бесшовные горячедеформированные изделия могут эксплуатироваться в самых сложных условиях, благодаря высокой прочности и стойкости к различным видам химического воздействия. При этом труба из нержавеющей стали ГОСТ 9940-81 может иметь длину от 3 до 7 метров и более. Это позволяет эффективно использовать её для сборки систем, в которых требуется минимальное количество соединительных элементов, и, в особенности, сварных швов.

На предприятиях трубы стальные нержавеющие ГОСТ 9941-81 могут выпускаться обычной, повышенной, высокой точности. Допустимые отклонения зависят от габаритов и назначения применения.

Требования ГОСТ на нержавеющие трубы 12х18н10т  9941-81 достаточно высокие. Благодаря им, удалось добиться отличных эксплуатационных характеристик. Стойкость к окислению и иным воздействиям используют в химической и пищевой промышленности. В частности, то, что состав воды и других жидких сред не меняется в ходе эксплуатации в таких трубопроводах. Главная страница раздела: http://rdmetall.ru/prokat-nerzhaveuschiy/truba-nerzhaveyuschaya/.

Полезные ссылки:

  1. Резка металла в Петербурге
  2. Цветные металлы и сплавы
  3. Рубка металла
  4. Лист стальной
  5. Таблица веса медной трубы

rdmetall.ru

Нержавеющие трубы | ГОСТы и ТУ компании МЕТАЛЛСЕРВИС

Нержавеющие бесшовные трубы

К данному виду металлопродукции относятся бесшовные горячедеформированные трубы из коррозионно-стойкой стали общего назначения, изготавливаемые по наружному диаметру и толщине стенки согласно ГОСТ 9940-81  и бесшовные холодно и теплодеформированные трубы из коррозионно-стойкой стали общего назначения, изготовляемые по наружному диаметру и толщине стенки согласно ГОСТ 9941-81 .

Горячедеформированные нержавеющие трубы

Сортамент труб соответствует ГОСТ 9940-81 .

По длине трубы изготовляют:

  • немерной длины - от 1,5 до 10м;
  • мерной длины - в пределах немерной, с предельным отклонением по длине +15мм;
  • длины кратной мерной - в пределах мерной длины с припуском на каждый рез по 5мм и с предельным отклонением по всей длине +15мм. Минимальная кратная длина 300мм;
  • ограниченной длины- в пределах мерной с предельным отклонением по длине ± 500мм.

Нержавеющие горячедеформированные трубы изготовляют из стали марок, химический состав которых соответствует ГОСТ 5632 , с микродобавками редкоземельных металлов.

Содержание серы в стали, предназначенной для изготовления труб, подлежащих сварке, не должно превышать 0,02%.

Нержавеющие бесшовные трубы изготовляют термически обработанными или без термообработки.

Холоднодеформированные и теплодеформированные трубы

Сортамент труб соответствует ГОСТ 9941-81 .

По длине трубы изготовляют:

  • немерной длины:

    с толщиной стенки до 0,5мм - от 0,75 до 7м;

    с толщиной стенки от 0,5 до 1,0мм - от 1,0 до 7м;

    с толщиной стенки 1,0мм и более - от 1,5до 12,5м.

  • мерной длины- в пределах немерной, с предельным отклонением по длине +15мм;
  • длины, кратной мерной, - в пределах мерной длины с припуском на каждый рез по 5мм и с предельным отклонением по всей длине +15мм. Минимальная кратная длина 300мм.

Трубы изготовляют из стали марок, химический состав которых соответствует ГОСТ 5632 PDF. Допускается изготовление труб с микродобавками редкоземельных металлов.

Трубы изготовляются термообработанными.

Нержавеющие электросварные трубы

К данной группе металлопродукции относятся электросварные трубы из коррозионно-стойких сталей, предназначенные для изготовления трубопроводов и различных конструкций, изготовляемые согласно ГОСТ 11068-81 .

Сортамент труб соответствует ГОСТ 11068-81 .

По длине трубы должны изготовлять:

  • мерной длины - от 5 до 9м;
  • мерной длины с остатком - не более 10% (по массе) труб немерной длины;
  • кратной мерной длины - до 9м и с припуском на каждый рез по 5мм, который входит в каждую кратную длину;
  • кратной длины с остатком - не более 10% (по массе) труб немерной длины;
  • немерной длины - от 1,5 до 9м.

Предельные отклонения по длине труб мерной и кратной длины не должны превышать +15 мм.

Теоретическую массу 1 м трубы (m), кг, вычисляют по формуле:

M= psng(Dn-sn)/1000, где

Dn - номинальный наружный диаметр трубы;

Sn - номинальная толщина стенки трубы, мм;

g - плотность металла, г/см3, в зависимости от марки стали.

08Х18Н10Т, 10Х18Н10Т, 12Х18Н10Т, 03Х18Н10Т, 08Х18Н10 - 7,9;

08Х21Н6М2Т - 7,85;

10Х17Н13М2Т, 10Х17Н13М3Т, 03Х17Н113М2Т, 03Х17Н14М3 - 8,0;

08Х22Н6Т - 7,6;

06ХН28МДТ - 7,95;

04Х17Т, 08Х18Т1 - 7,72.

Трубы изготовляют из стали марок 10Х18Н10Т и 04Х17Т химическим составом согласно ГОСТ 11068-81 PDF и стали марок 08Х18Н10Т, 08Х18Т1, 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х22Н6Т, 08Х21Н6М2Т, 06ХН28МДТ, 08Х17Н13М2Т, 03Х17Н14М3, 03Х18Н10Т с химическим составом по ГОСТ 5632 - 72 PDF.

Трубы из стали марок 08Х18Н10Т, 10Х18Н10Т, 12Х18Н10Т, 04Х17Т изготовляются термически обработанными с механическими свойства согласно ГОСТ 11068-81 PDF.

Стандарты: ASTM A554-13 PDF    DIN 10217-7 PDF  DIN 11850

Металлопродукция из нержавеющих коррозионностойких, жаростойких и жаропрочных сталей и сплавов на железоникелевой основе

"Металлопродукция из нержавеющих коррозионностойких, жаростойких и жаропрочных сталей и сплавов на железоникелевой основе. Технические условия" ГОСТ 5949.  PDF &nbsp

mc.ru

технические характеристики и требования по ГОСТ 9941 81

Трубы из нержавеющей стали (коррозионно-стойкой стали) широко используются в пищевой, строительной, нефтяной и химической промышленности, а также в электроэнергетике и целлюлозно-бумажном производстве. За счет своей исключительной устойчивости к кислотно-щелочной среде, прочности, долговечности и огнеупорности область использования бесшовных труб из нержавеющей стали очень обширна.

Нержавеющие трубы активно используются в машиностроении, строительстве, в пищевой, фармацевтической, нефтехимической и химической промышленности (для перекачивания коррозионно-активных веществ), при обустройстве трубопроводов разного назначения, в рекламной сфере, а также для изготовления выхлопных труб для автомобилей.

Нержавеющие трубы используются как для наружного устройства трубопровода, так и для внутренней прокладки в помещениях. Основным отличием нержавеющей стали является высокая долговечность, которую по большей части, обеспечивает химический состав нержавейки: хром плюс железо. Это дает возможность металлу быть устойчивым к кислотной коррозии, а соответственно – служить продолжительное время в отдельных предметах и различных конструкциях.

Бесшовные трубы из нержавеющей стали применяются во всевозможных видах хозяйства, а также для передачи химически агрессивных растворов, веществ, или же для водозабора подземных вод.

Нержавеющие трубы можно смело использовать для водопроводов, так как они не подвержены коррозии и довольно удобны для эксплуатации при повседневном контакте с водой, так как не оказывают негативного влияния на качество питьевой воды.

Стандарты ГОСТ

Способ изготовления трубы зависит в первую очередь от того, по какому стандарту ГОСТ она изготовлена. Непосредственно технология изготовления уже неоднократно описывалась, и заострять внимание на ней мы не будем, напомним только самые важные моменты в производстве.

Сварные трубы, стандарты ГОСТ

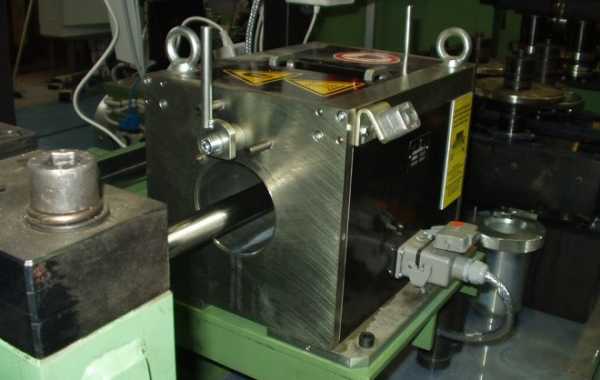

Трубы из нержавеющей стали: ГОСТ-11068 81 изготавливаются из плоской заготовки. Из заготовки создается бесконечная лента небольшой ширины, которая затем наматывается на вал барабана и по мере надобности передается на линию. Здесь будущее изделие выгибается в цилиндр, края этого цилиндра свариваются одним из нескольких видов сварки:

  • Электрической дугой в сфере инертного газа;
  • Электронными пучками;
  • Высокочастотными токами;
  • Плазмой;
  • Лазером.

Метод электронными пучками используется очень редко, по причине своей дорогой стоимости: все технологические процессы происходят в вакууме.

Указанный действующий ГОСТ сортамент трубопроката включает изделия из нержавеющей стали 7-103 миллиметра при толщине стен 0,7-5 миллиметров.

Бесшовные трубы, стандарты ГОСТ

Сырье для бесшовных труб — это круглая заготовка, которую получают методом прессовки или литья. Изготовление ГОСТ подразумевает несколько этапов прохождения через вальцы: труба получает требуемую толщину стенок и диаметр, калибруется, затем она разрезается на куски нужного размера.

По температуре, во время которой вальцами обрабатывается исходная заготовка, трубы различают:

  • Горячедеформированные;
  • Теплодеформированные;
  • Холоднодеформированные.

Теплодеформированные и холоднодеформированные трубы нормируются ГОСТ-9941 81, и производятся с наружным диаметром изделий 6-274 миллиметра и толщиной стен в диапазоне 0,3-21 миллиметра.

Для горячедеформированных трубных изделий применяется другой стандарт: они изготавливаются в соответствии с ГОСТ-9940 81. Этим стандартом предусмотрены диаметры трубы 58-326 миллиметров при толщине стен в диапазоне 3,6-31 миллиметра.

Внимание: на практике изготовление трубной продукции не ограничено стандартом ГОСТ. По согласованию с клиентом никто не мешает изготовить, например, трубу большого диаметра или более толстостенную.

Сфера использования

Труба из нержавеющей стали имеет уникальный набор отличительных характеристик:

  • Стойкость к агрессивным средам и коррозии;
  • Высокая механическая прочность;
  • После обработки поверхности изделия — привлекательный внешний вид;
  • Высокая температура плавления.

Данными характеристиками и определяются сферы, где будет использоваться нержавеющая труба:

  • Трубопроводы в пищевой отрасли, которые контактируют с разными продуктами;
  • Системы отопления и водоснабжения;
  • Энергетическая промышленность. Здесь необходима жаростойкость и прочность нержавеющего профиля;
  • Химическая отрасль с ее крайне агрессивными средами, которые зачастую подаются по трубопроводу при высоких давлениях и повышенных температурах;
  • Медицинская отрасль;
  • Декорирование строений и интерьеров помещений. Все же стальная нержавеющая шлифованная труба — не только износоустойчивый, но и довольно привлекательный материал;
  • Автомобильная промышленность;
  • Судостроение;
  • Тяжелое машиностроение. Из чего же еще можно изготовить гидравлические цилиндры в том месте, где давления переваливают за тысячи атмосфер и более?

Более подробней рассмотрим некоторые из сфер использования.

Системы отопления и водопроводы

Из нержавеющей стали эти инженерные коммуникации получаются почти вечными.

Перечень преимуществ довольно большой:

  • Полированный трубопровод довольно презентабельно смотрится и при аккуратно сделанных резьбовых соединениях трубных элементов может не прятаться под декоративные короба;
  • Эрозия трубопровода микрочастицами и взвесями теоретически возможна, но в реальной жизни занимает намного большее время, нежели время эксплуатации любого здания;
  • Труба из нержавеющей стали не зарастает, не подвергается коррозии.

Фитинги для трубопровода можно выбирать резьбовые или самые простые. Но по большому счету, чаще всего трубопроводы из нержавейки устанавливаются с помощью сварочного аппарата.

Внимание: при выполнении резьбовых соединений не используйте синтетические герметизирующие нитки и ленты. Намного надежнее и прочнее является проверенный не одним десятком лет дедовский способ: простая льняная подмотка, пропитанная олифой либо краской.

Единственный минус во время использования нержавеющей стальной трубы при сооружении домашнего трубопровода — то, насколько сложно нержавейка обрабатывается. Пробовать нарезать на ней резьбу используя только руки просто бессмысленно; изготовление сгонов и патрубков на фрезерном станке нуждается в наличии особо прочного инструмента.

Относительно недавно в продаже появились нержавеющие гофрированные трубы для трубопроводов, которые используют резьбозажимные фитинги. На сегодняшний день отзывы еще пока не сильно однозначные, поэтому сейчас от их использования, скорей всего, нужно воздержаться.

Нержавейка в пищевой промышленности

Нержавеющая пищевая труба — это, чаще всего, бесшовная труба. Пищевая сфера деятельности может устанавливать и сварные трубные изделия, но только изготовленные сваркой TIG — электродом из вольфрама в среде аргонного газа. Данное ограничение связано с герметичностью соединения и его прочностью.

Помимо этого, в пищевой промышленности применяются только отполированные трубы, при этом, естественно, полируется и внутренняя плоскость. Это вызвано тем, что на идеально гладком изделии бактерии и грибки не размножаются: им здесь просто нет чего покушать. Нет, образно говоря, складок мест, где бы застревают остатки пищи.

На заводах пищевиков основная часть оборудования изготовлена из нержавейки. Естественно, трубопроводы не являются каким-то исключением.

Химическая отрасль

А вот тут на первое место выступают прочность нержавеющей стали и, что самое главное, ее возможность работать с агрессивными веществами. Трубные изделия из стали марки 12х18н10т могут удерживать температуру до 350 градусов по Цельсию в растворах щелочей и кислот!

Естественно, тут мы сможем увидеть только бесшовные нержавеющие трубы: так как подчас недопустима протечка даже нескольких атомов содержимого трубопровода. Да и давления зачастую бывают не малыми.

Энергетическая промышленность

И тут также важна прочность нержавеющей стали и ее стойкость к повышенным температурам. Жаростойкие сплавы нержавейки можно эксплуатировать при температурах в диапазоне до 1100 градусов. Они устанавливаются, например, для создания охладительных контуров атомных реакторов.

Использование в декоративных целях

А в данной сфере востребован только внешний вид нержавеющих труб и их износостойкость. Естественно, здесь используются исключительно трубные изделия с обработанной поверхностью; часто и использование профильного трубопроката.

В частности:

  • трубы большого сечения — 50х50 и 60х60 — довольно популярны в качестве крайне надежных, красивых и не теряющих через время своего блеска поручней на спортивных сооружениях и супермаркетах;
  • полированные квадратные нержавеющие трубы 10х10, 20х20 и 40х40 можно наблюдать в качестве каркасов для этажерок, стульев и другой мебели;
  • овальная шлифованная труба нередко используется для декоративных ограждений и перил.

Из нержавеющей стали часто изготавливают:

  • Мебельные ножки и стойки;
  • Стеллажи и другое оборудование для торговли;
  • Глушители для мотоциклов и автомобилей;
  • Каркасы для карнизов и навесов, и так далее.

Медицинская отрасль

Совершенная химическая стабильность нержавеющей стали сделала ее великолепным материалом для различных имплантатов, которые вживляются в тело протезов и другого медицинского оборудования.

Наиболее известные всем и популярные трубные изделия из нержавейки — это привычные медицинские шприцы. Точнее, иглы для них. С точки зрения производства любая игла в руках врача — это тонкая бесшовная нержавеющая труба.

Итак, как видно, нержавеющая труба (ГОСТ-9941 81 и 9940 81) широко применяется для переноса жидкостей с агрессивными веществами на нефтехимических и химических заводах (круглая, не квадратная), в сфере сооружения водных судов и теплоэнергетики, общем и атомном машиностроении, а также в иных сферах деятельности. Труба нержавеющая довольно популярна в самых различных областях, и такая популярность вполне заслужена.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Нержавеющая бесшовная труба по ГОСТу 9941-81. Труба из нержавеющей стали гост 9941 81



ГОСТ 9941-81

ГОСТ 9941-81

Группа В62

МКС 23.040.10ОКП 13 6700

Дата введения 1983-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР РАЗРАБОТЧИКИ

В.П.Сокуренко (руководитель темы), Л.Г.Ковалева, В.М.Ровенский, Г.А.Горовенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.11.81 N 5037Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 18 от 18.10.2000)За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Републики Беларусь

Республика Казахстан

Госстандарт Републики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3. ВЗАМЕН ГОСТ 9941-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение с

pellete.ru

Диаметры нержавеющих труб: ГОСТы и ОСТы

Диаметры нержавеющих труб можно найти в Государственных и Отраслевых стандартах. Они бывают самыми разными, начиная от малых в несколько миллиметров и заканчивая большими (несколько метров). Трубы из нержавеющей стали используются в самых разнообразных отраслях народного хозяйства и промышленности, поэтому и разброс по размеру столь огромен.

Если Вам требуется определенный размер, рекомендуем для начала обратиться к нормативной документации. Вот список основных стандартов, которые могут послужить вам в качестве справочников при поиске необходимого диаметра:

Стандарт

Диаметр

ГОСТ 14162-79. Трубки стальные малых размеров (капиллярные) - определяет технические условия изготовления, и сортамент капиллярных труб из нержавеющей стали. Размеры данных изделий очень малы.

от 0,3 мм до 5 мм

ГОСТ 9941-81 Трубы нержавеющие холоднодеформированные

от 5 мм до 273 мм

ГОСТ 9940-81 Трубы нержавеющие горячедеформированные

от 57 до 325 мм

ГОСТ 11068-81 Трубы нержавеющие электросварные

от 8 мм до 102 мм

Если говорить о популярности и востребованности на рынке, то ниже представлен список самых часто запрашиваемых диаметров.

520254050100150200

Наличие в ГОСТ это не гарантия…

Хотим сразу уточнить. Как видите, количество разных размеров в указанных стандартах очень велико, а количество заводов, которые занимаются изготовлением труб - не столь огромно. Кроме этого, любой завод, прежде всего, заботится об экономической эффективности своего производства и старается выпускать востребованные виды металлопроката.

Очевидно, что если завод будет иметь в своем ассортименте все вышеуказанные трубы, то он будет вынужден свернуть производство. Это произойдет потому, что огромная часть выпускаемого товара останется лежать на складах невостребованной. В реальном секторе используются только ограниченное количество диаметров. И это может вызвать определенные сложности при поиске.

Поэтому наличие размера в Государственном или отраслевом стандарте вовсе не означает его наличия у поставщиков. Размер может быть указан в ГОСТ но отсутствовать на рынке вообще по причине отсутствия спроса.

Справедливо и обратное: отсутствие размера в стандартах не говорит о том, что его нет на рынке. Стандарты не запрещают выпуск труб промежуточных диаметров и толщин. Производители часто изготавливают такие трубы потому, что на них есть спрос и это выгодно.

Поэтому хотим дать Вам один совет: не ориентируйтесь на стандарты при поиске. Ориентируйтесь на сам рынок и возможности конкретного поставщика.

Нестандартные диаметры

Одни размеры гораздо проще и дешевле найти на рынке, чем другие. Например, трубы диаметром 10, 20, 50, 100 мм найти очень просто. Они есть в наличии у многих поставщиков. Но если вы ищите нержавеющую трубу нестандартного размера, у вас могут возникнуть проблемы.  Все зависит от востребованности и способа изготовления проката.

Гоячедеформированные и холоднодеформированные трубы нестандартных и непопулярных размеров найти гораздо сложнее, чем электросварные, так как технология горячего проката требует наличия специального дорогостоящего оборудования. Электросварные трубы изготовить гораздо проще, и поэтому даже если Вы не нашли требуемого размера, ее всегда можно изготовить на заказ.

Изготовление партии на заказ может быть хорошим решением в том случае, если требуемая партия довольно велика. Однако это все равно сопряжено с дополнительными сложностями: необходимо договариваться с производителем и утверждать документы.

Поэтому рекомендуем по возможности избегать непопулярных размеров там, где это возможно. Это спасет Вас от множества сложностей в будущем. Ну а если это не удается, звоните в нашу компанию. Мы всегда поможем Вам.

Подводя итог можно сказать:

  • В промышленных стандартах не указаны все возможные размеры проката. То, что указано в стандартах и то, что присутствует на рынке – это совсем разные ассортименты.
  • Наличие конкретного диаметра на рынке зависит от многих факторов и прежде всего - спроса.
  • Нестандартные электросварные трубы найти гораздо проще, чем горячекатаные или холоднокатаные.
  • Если можно отказаться от использования непопулярных диаметров в Вашем проекте в пользу более популярных, то лучше всего это сделать. Это сэкономит Вам много времени и денег.
  • Если Вам все же очень нужен нестандартный или непопулярный размер – обращайтесь к нам. Мы имеем широкие связи с заводами изготовителями и другими поставщиками. Постараемся помочь Вам всем, чем сможем.

metalls.pro

Труба нержавеющая – ГОСТ, виды, характеристики и применение

Краткое содержание статьи

Труба нержавеющая по ГОСТу – является изделием из коррозийно-устойчивой стали, которое широко применяют в различных областях. Это строительная, пищевая, химпроизводство и нефтяная сфера. Кроме этого, их используют на электроэнергетических и целюлозно – бумажных предприятиях.

Выдающиеся характеристики, а именно: стойкость к влиянию агрессивных веществ, прочность, долговечность и огнеустойчивость, позволяют их применять для самых разнообразных задач.

Метод производства в данном случае зависим от требований ГОСТ. Например:

  • ГОСТ 9941 81 определяет метод производства, в результате которого получаются трубы нержавеющие электросварные.

Из сырья создают неширокую ленту, и ее наматывают на барабанный вал. В нем будущую трубную заготовку выгибают в цилиндр. Его крайние части сваривают одним из методов сварки.

Это может быть электродуга, электронный пучок, использование высокочастотных точек, плазмы или лазера. Вариант «пучков» при изготовлении электросварных нержавеющих труб применяют не очень часто, так, как он является довольно дорогостоящим, ведь все техпроцессы выполняются в вакууме.

Электросварная металлопродукция применяется для изготовления трубопроводов и разнообразных конструкций.

Протяженность электросварных труб следующая: мерная длина  – от 5 до 9 метров; немерная длина – от 1,5 до 9 м. Граничное отклонение по протяженности видов краткой и мерной длины не может превышать +15 мм.

Указанный нормативный документ распространяется на виды электросварного трубного сортамента с габаритами стенки от 0,7 до 5 мм.

  • Трубы нержавеющие бесшовные так же производят в соответствии к ГОСТу.

Сырьевая основа для бесшовного изделия это круглые заготовки, получаемые литьем или прессовкой. Выпуск по нормам включает в себя пару этапов «прогонки» сквозь вальцы. В них труба получает нужные габариты и объем. Далее бесшовная продукция калибруется и режется на части необходимого размера.

По температурному режиму определяют такие виды: холоднодеформированные; теплодеформированные; горячедеформированные. Первые два вида бесшовных трубных материалов нормирует документ – 9941 81.

Это варианты с внешним объемом от 0,6 до 27,4 см, и габаритами стенок от 0,3 до 21 мм. Для последнего типа бесшовных вариантов применяют другие стандарты, это 9940 81. Такие нормы предусматривают объемы от 58 до 326 мм и толщину стенок от 3,6 до 31 мм.

ВАЖНО! На практике производство нержавеющего трубного проката не всегда ограничено нормами. По договоренности с клиентом продукция может быть изготовлена с другими габаритами объема и стенок.

Профильная нержавейка

Нержавеющая профильная труба ГОСТ 8642-68 является разновидностью сортового металлопроката.

Профильное трубное изделие различается по методу производства, это следующие варианты:

  • электросварные;
  • бесшовные;
  • горячекатаные;
  • холоднокатаные.

Дальнейшее деление данных изделий происходит по вариантам обработки, это:

  1. матовый сортамент;
  2. шлифованные виды;
  3. изделия с зеркальной поверхностью.

Основное применение профильной продукции – это сфера строительства. Этот трубопрокат полый внутри, но имеет четыре ребра жесткости. Такое устройство профильных вариантов наделяет данные изделия высокой упругостью.

Показатели на изгиб, на скручивание в данной ситуации совсем не уступают характеристикам аналогичного по размерам металлического бруска. И при этом следует отметить в разы сниженную материалоемкость и массу трубы. Исходя из этих фактов, выгода использования таких материалов очевидна.

Профильная труба используется при строительстве каркасов, перегородок, и при оформлении декоративных сооружений. Эти долговечные изделия не создают проблем при сварных работах. Так же им не требуется  дополнительное защитное и декоративное покрытие.

Смотреть видео

Прекрасный внешний вид продукции этого ряда ставит ее на приоритетные места при выборе варианта для архитектурного дизайна и оформления.

Прямоугольная и квадратная нержавейка

Трубы прямоугольные нержавеющие изготовленные по ГОСТу являются очень востребованными на рынке металлопроката. Таким же высоким спросом пользуются трубы квадратные нержавеющие ГОСТ 8639.

Изготавливают прямоугольные и квадратные изделия из разных марок аутентичной стали. По способу обработки этот сортамент бывает: матовым, шлифованным и зеркальным.

Основные характеристики прямоугольных и квадратных трубных материалов независимо от вида поверхностной части это:

  • длительный срок использования;
  • стойкость к влиянию коррозийных образований;
  • легкость монтажных работ.

Для создания любых металлических конструкций, лучше варианта, чем прямоугольные и квадратные трубы, найти трудно. Из него возводят различные конструкции, опоры, рамки, вышки, и многое другое.

Такие материалы дают возможность существенно снизить затраты на строительные материалы. Кроме этого, квадратную трубную продукцию обширно применяют в нефтяной, медицинской и пищевой областях.

Большая популярность прямоугольных и квадратных трубопрокатных материалов продиктована их отличительной возможностью сохранять свои первоначальные характеристики длительный период, и они совсем не теряются при работе изделий с агрессивными веществами.

Достоинства, которыми наделена труба прямоугольная из нержавеющей стали, изготовленная по ГОСТу, следующие:

  • Прямоугольная продукция удобна в перевозке и при складировании.
  • Прямоугольный сортамент отличается высокой коррозийной устойчивостью и специфическими характеристиками из-за легирующих добавок в стали.
  • Прекрасное качество поверхности прямоугольного сортамента наделяет изделия презентабельным внешним видом.
  • Удобная прямоугольная пустотелая форма позволяет рационально располагать собранную конструкцию в здании.

Требования к данному сортаменту

Трубы из нержавеющей стали ГОСТ 9941 81 изготавливается с соблюдением следующих требований:

  • Крайние части готового изделия обрезают под прямым углом, и их тщательно зачищают от заусениц. От этого иногда появляется небольшая шероховатость на поверхности и формируется фаска. Описываемые нормы допускают наличие таких образований. Часто заказчики специально обговаривают с изготовителем наличие фаски на сортаменте, который имеет стенку толще пяти мм, так, как это позволяет эффективнее скрепить конструкцию посредством сварки.
  • На метровом куске данные трубы могут иметь небольшую кривизну. Это два миллиметра для конструкции со стенкой на 0,05 см и сечением на 1,5 см. Так же это один миллиметр для вариантов со стенкой свыше 0,05 см и сечением больше 0,5 см.
  • Взятые для работы марки стали для указанных труб в своем составе могут содержать мелкие вкрапления металлов, относящихся к редкоземельной группе. Но, серы при этом может содержаться не более 0,02%.
  • Вся готовая продукция в обязательном порядке проходит термообработку. Таковую не выполняют только по индивидуальной договоренности с потребителем. В таком случае кривизну и механические характеристики товаров оговаривают с каждым клиентом отдельно.
  • Присутствие закатов, как на внешней, так и на внутренней стороне данного сортамента не допускается. Так же при этом не должно быть трещин и рванин. При удалении указанных изъянов габариты данных трубных изделий не должны выходить за рамки, заявленные требованиями.

Как выполняется приемка готового товара

Труба из нержавеющей стали ГОСТ 9941 81 принимается партиями. Их собирают по варианту термоотделки, по исходному сплаву и геометрическим формам. Одна партия товаров из нержавеющей стали не может насчитывать более 200 трубных изделий.

Контроль качества продукции из нержавеющей стали включает в себя такие процедуры:

  1. Проверка на межкристаллитную коррозию. Для контроля берут две трубных заготовки из партии.
  2. Раздача и расплющивание. Для тестирования берется одно трубное изделие.
  3. Растяжение. На эту проверку берут две заготовки.

Если все процедуры тестирования прошли успешно, то такую партию товара из нержавеющей стали считают качественной. Если в результате тестирования обнаруживается неудовлетворительное качество, то проводят еще одну проверку – это ультразвоковое исследование, гидропроверка и анализ геометрических габаритов. И последней проверке габаритов подвергают всю партию продукции из нержавеющей стали без выборки.

Изделия 19277

ГОСТ 19277 73 определяет трубы нержавеющие бесшовного вида. В данном случае шов от сварки отсутствует, следовательно, прочность готового товара в разы выше. ГОСТ 19277 73 распространяется на такие варианты: холоднодеформированные, теплодеформированные и горячедеформированные.

Трубные металлоизделия ГОСТ 19277 73 проявляют все лучшие показатели видов стальной продукции.

Трубный прокат ГОСТ 19277 73 производится:

  1. тонкостенными вариантами;
  2. толстостенным сортаментом;
  3. капиллярным трубным прокатом.

Особенности в данном случае такие: при аналогичном внешнем объеме у данного сортамента больше толщина стенки, чем у вариантов, произведенных электросварным методом.

Соответственно эти товары отличаются более высоким показателем прочности и возможностью перенести большие нагрузки. На более габаритных стенах стального сортамента ГОСТ 19277 73 можно выполнить стык резьбового типа и задействовать спецарматуру.

По протяженности эти варианты производятся немерного вида. Спектр размеров у них колеблется от 1,5 до 10 метров. К малым объемам относят варианты от 8,9 до 10,8 см, их делают отрезками по семь метров. Виды большого диаметра в длину достигают девяти метров.

Трубы нержавеющие ГОСТ 19277 73 применяются в обычной и в атомной энергетике, в авиа-, и автостроении. Их можно встретить в нефтеперерабатывающей, газовой сфере. Кроме этого, они незаменимы в различных отраслях народного хозяйства.

Размеры

Размеры и габариты трубного сортамента из нержавейки можно посмотреть в специальных таблицах, которые детально предоставляют все показатели. Вот некоторые из них:

  • Труба нержавеющая гост 9941 81 имеет такие размеры: внешний объем от 5 до 273 мм. Бесшовная заготовка по этим же стандартам отличается толщиной стенки от 0,2 до 22 мм.
  • Этот трубопрокат по ГОСТовским размерам характеризуется весом, зависящим от фактического объема и габаритов стенок, а так же наличия покрытия. Например, аналогичные размеры оцинкованного варианта будут отличаться более тяжелым весом.

Все изделия, которые отличаются соответствием к нормам, имеют точные размеры и превосходные характеристики. Но, при выборе нужно уметь сориентироваться в обширном ряде предложений от производителей. А помочь в этом могут консультанты, готовые в любую минуту прийти клиенту на помощь.

Смотреть видео


Области использования

Труба нержавеющая гост 9941 81 обладает уникальными характеристиками, которые определяют использование данных товаров. Их можно увидеть:

  1. В магистралях пищевой отрасли.
  2. В магистрали обогрева и водоподачи.
  3. В энергопромышленности.
  4. В химическом производстве.
  5. В медицине.
  6. При декоративном оформление интерьера.
  7. Автомобиле строение.
  8. Судо – машиностроение.

К сказанному можно дополнить, что такие коммуникации служат вечно, и презентабельно выглядят. К такому водопроводу можно выбрать любые фитинговые соединения, но чаще всего для соединения применяют сварку.

В пищевой промышленности зачастую применяют бесшовные виды трубопроката. Помимо этого, сортамент должен иметь полировку не только с наружной стороны, но и внутри. Все по той причине, что гладкая поверхность является плохим вариантом для размножения бактерий и грибков.

Химическое производство. В этом случае определяющим фактором является прочность трубного сортамента и его возможность противостоять химическим агрессивным веществам.

Устойчивость нержавеющих конструкций к влиянию высокой температуры успешно используют в энергопромышленности, здесь они выдерживают нагрузку выше тысячи градусов.

Не менее часто можно встретить данный металлопрокат в декоративном оформлении. И здесь на первое место выступает презентабельный внешний вид и износостойкость. Понятно, что для таких целей подходит только сортамент с обработанной поверхностной частью.

Говоря об использовании данного трубного сортамента, нельзя обойти вниманием медицину. Химическая стабильность этого металлопроката здесь нашла свое применение.

Это превосходный материал для имплантатов, вживляемых в протезы. К слову будет сказано, что самый популярный вид такого трубного изделия – это обыкновенный медицинский шприц (т.е. его игла).

Труба нержавеющая ГОСТ 8639 активно устанавливается в самых разнообразных трубопроводах. Этому способствует прекрасная устойчивость данных изделий к коррозийным процессам и удобство в эксплуатации. Этот уникальный вид сортамента получил свою популярность вполне заслуженно.

Записи по теме:
Загрузка...

trubanet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
