Содержание

разновидности, основные характеристики, существующие размеры и способы установки

Дюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).

Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:

  • пластмассовые;
  • металлические.

Также дюбели подразделяются на два вида по способу установки:

  • забиваемые молотком;
  • устанавливаемые с применением строительного пистолета.

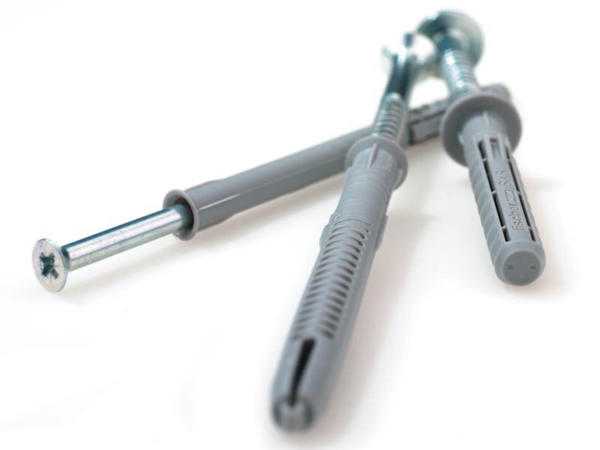

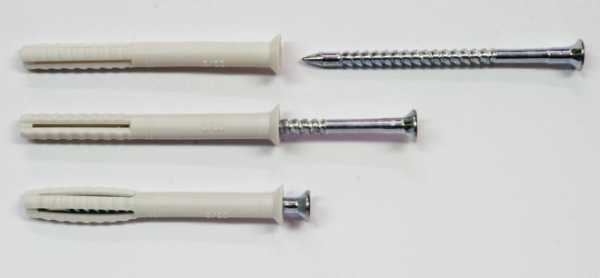

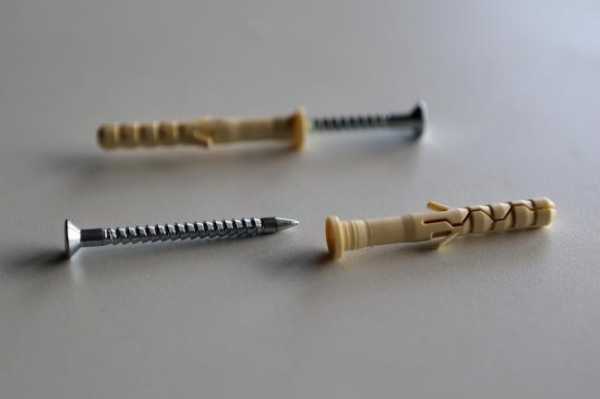

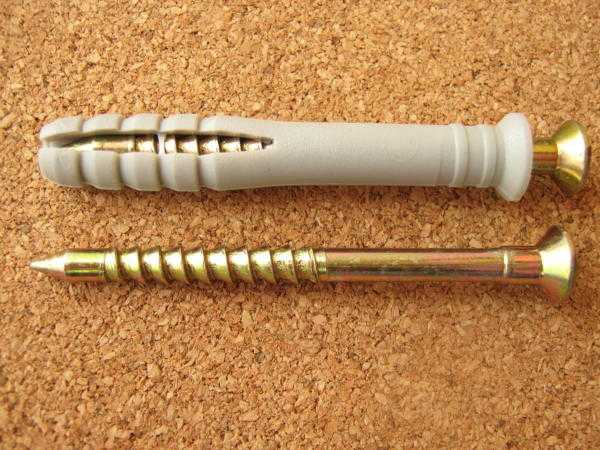

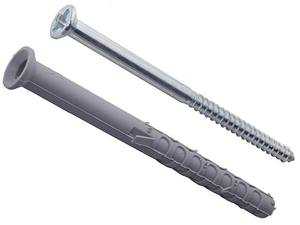

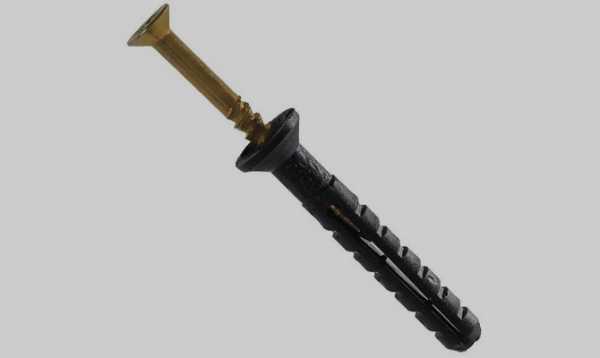

Особенности пластмассовых дюбель-гвоздей

Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

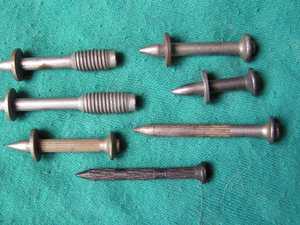

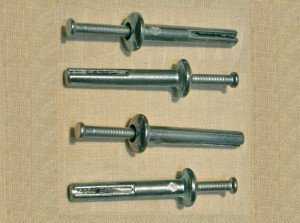

Особенности металлического дюбель-гвоздя

В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе

с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

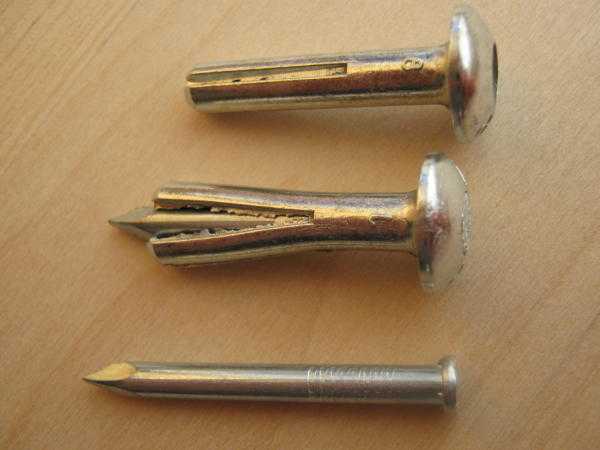

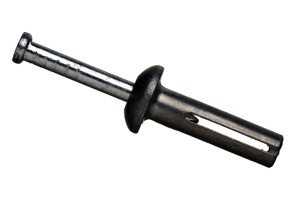

Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

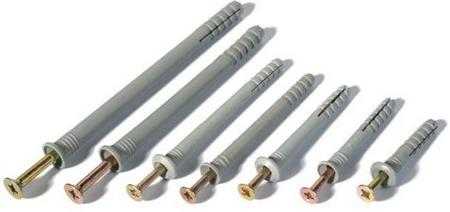

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Особенности монтажа дюбель-гвоздей

При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

  • Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
  • Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.

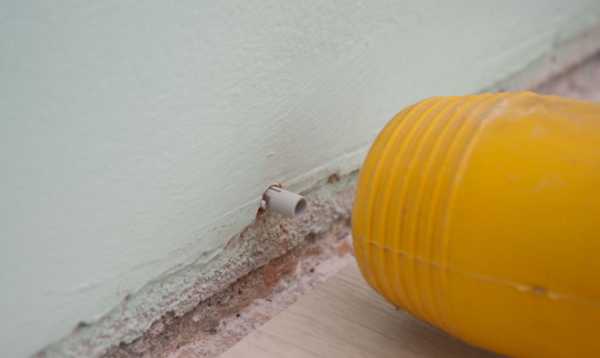

  • При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

При работе с бетоном монтаж проводится следующим образом:

  • Отмечается отверстие при помощи молотка или кернера.
  • Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
  • Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
  • В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

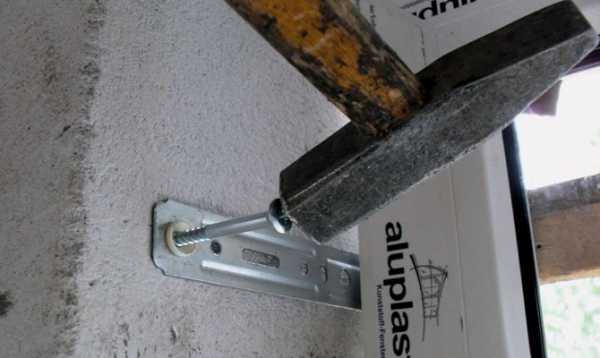

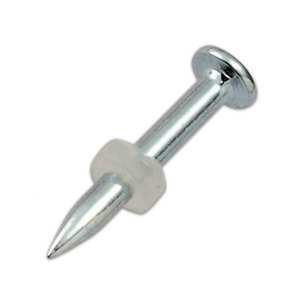

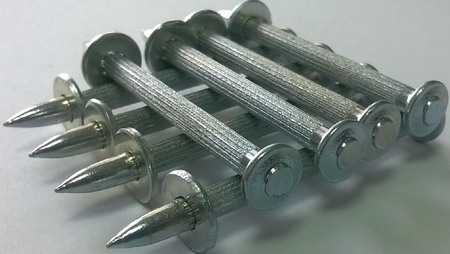

Установка дюбель-гвоздя с использованием строительного пистолета

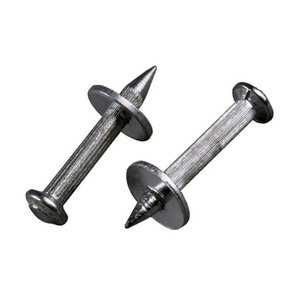

Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и

обеспечивает надежную фиксацию.

Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

Дюбель гвозди для бетона

Оцените статью: Поделитесь с друзьями!

stanok.guru

Разновидности и способы использования дюбель-гвоздей.

Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

  • Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.
  • Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

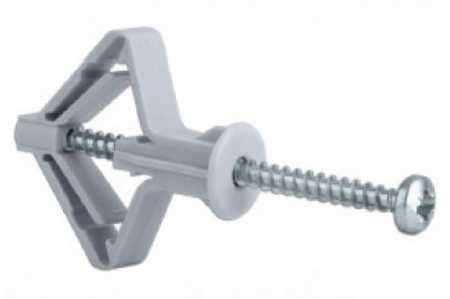

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

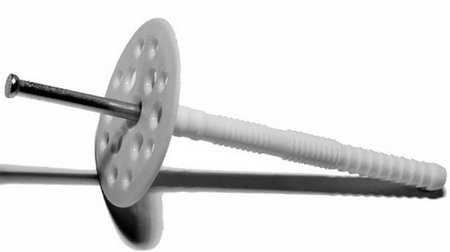

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

  • Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
  • Удаление остатков материала из отверстия.
  • Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.
  • гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

  1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
  2. Характер нагрузки, которая бывает стационарной или динамической.
  3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
  4. Тип фиксации.
  5. Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

  • материал производства;
  • минимальное и максимальное значение показателей искривления стержня;
  • толщина защитного оцинкованного слоя, которым покрывают гвоздь;
  • соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

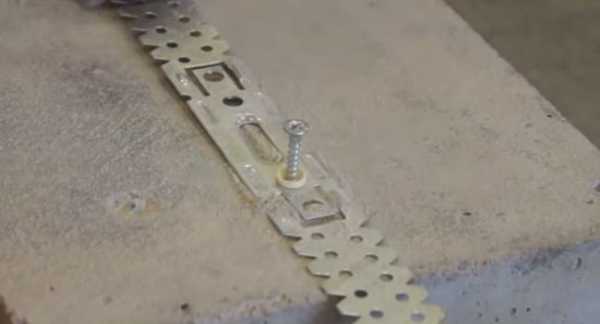

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается. Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

stroikadialog.ru

Дюбель-гвозди: какие бывают и как применяются | Своими руками

Реклама

Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.


Ссылка по теме:  Шурупы по дереву – какие зачем


КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

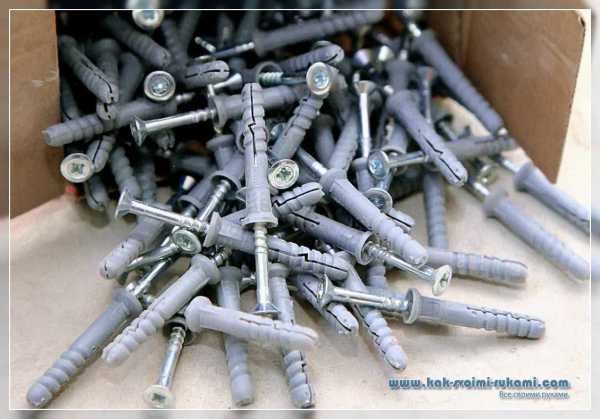

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.


Читайте также:  Вагонка: категории и виды


РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа. Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

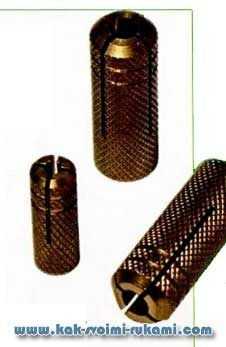

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ

Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм2, а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

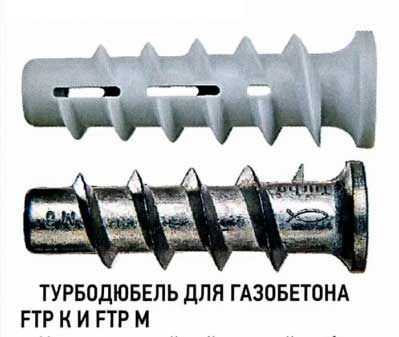

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.


Ссылка по теме:  Какие бывают уплотнители и какой лучше выбрать


ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Какой дюбель для какого материала



UX

SX

S

M-S

М

MS

FMD

GB

FTP К/ FTP М

РА 4

ТВ/

ТВВ

Бетон

+

+

+

+

+

+

+







+

Кирпич

+

+

+

+



+

+









Пустотелые блоки

+

+

+

+





+









Пустотелые плиты перекрытий

+

+









+

+







Натуральный камень с плотной структурой

+

+

+

+

+

+

+









Газобетон

+

+









+

+

+





Полнотелые гипсовые панели

+

+









+



+





Пустотелый стальной профиль





















+

ГКЛ,ГВЛ

+

















+



ДСП

+

















+



Пластиковые панели



















+



Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для...
  • Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады...
  • Как своими руками приготовить средства от вредителей сада и огорода – народные средства Настои и отвары от вредителей...
  • Укладка лаг для пола – таблица расчета Как рассчитать толщину досок и...
  • Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса...
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек...
  • Лесная земля – заготовка и смеси своими руками Как приготовить листовую землю +...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Что такое дюбель гвоздь? Разновидности, маркировка и использование

    Для крепления разных предметов бытового и строительного назначения используются всевозможные крепежные элементы. Один из таких – дюбель гвоздь.

    Современный рынок предлагает разные виды дюбелей. Ознакомимся с основными их разновидностями и техническими характеристиками.

    Что это такое

    Что такое дюбель гвоздь? Это крепежный элемент, который состоит из двух частей. Корпус, преимущественно пластмассовый и гвоздь с резьбой или забивной без резьбы.

    Пластиковая часть в момент погружения в нее гвоздя расширяется в стороны, посредством чего тело крепежного элемента удерживается в стене или другой поверхности.

    Важно! Гвоздь изготавливается из высокопрочной стали, с антикоррозийным покрытием. Что касается корпуса, то он изготавливается из полипропилена, реже из металла.

    Сфера применения

    Технические характеристики данного крепежа позволяют использовать его для крепления к поверхностям из разных строительных материалов:

    • ячеистый бетон;
    • пустотелый кирпич;
    • бетон;
    • штукатурка;
    • в гипсокартон и прочее.

    Достоинства дюбель гвоздя

    Данный метиз имеет следующие положительные стороны:

    • возможность фиксировать разные предметы в разных строительных материалах;
    • сравнительно простой монтаж. Просверливается отверстие в стене, соответствующее диаметру корпуса, в отверстие помещается пластиковый корпус, в который вбивается/закручивается гвоздь;
    • обеспечивается надежная фиксация за счет расширяющихся усиков;
    • сравнительно дешевый крепежный материал.

    Классификация

    1. Существует несколько критериев, помогающие выбрать правильный тип дюбеля:
    2. Вид монтажа.
    3. Материал поверхности.
    4. Размер.

    Способ монтажа

    Известно два способа монтажа:

    1. Ручной. Здесь используются подручные строительные инструменты для высверливания отверстия. Если гвоздь с резьбой, то его закручивают отверткой, без – забивают молотком.
    2. Автоматический. В этом случае применяется специальный строительно-монтажный пистолет. Этот способ крепления намного быстрый.

    Материал поверхности

    Так, для бетона и кирпича часто используется нейлоновый дюбель. Он способен справится с нагрузкой до 450 кг. Для крепления в газобетон применяется специальный со спиралевидными ребрами, которые расклиниваются в момент забивания гвоздя.

    Если поверхность пустотелая или сплошная, то применяется рамный дюбель гвоздь. Если необходимо крепить обрешетку, то используются дистанционные метизы. Благодаря его конструкции можно нивелировать небольшие неровности стен.

    Универсальные крепежи используются при креплении предметов на полнотелые и пустотелые материалы. Если поверхность тонкостенная, то используется металлический дюбель. Если поверхность пустотелая, то также используется дюбель-бабочка. Такие метизы в продаже встречаются с крючками и со шпильками.

    Для бетонных и кирпичных конструкций применяются металлические крепежи с болтами и шпильками. Используются при фиксации предметов большого веса. Для пористого бетона и гипсокартона применяются специальные дюбеля, по виду напоминающие перистое сверло.

    Размеры

    В продаже можно найти метизы различных типоразмеров. Определить размер можно при помощи специальной маркировки, например, 10×160 и т.п. Цифра стоящая первой в обозначении указывает на диаметр, а следующая за ней цифра — длина метиза. Выбор определяется исходя из веса крепящегося предмета.

    Дюбель-гвоздь: существующие виды

    В таблице предлагаем вам несколько разновидностей этого метиза:

    ВидыОписание
    УниверсальныйИдеально сочетается с разными строительными материалами. Универсальность сводится к тому, что его можно использовать в листовых, пустотелых, полнотелый и других поверхностях. Надежность фиксации обеспечивается зубчатыми стопорными элементами. Их наличье исключает прокручивание гвоздя. Сфера применение очень широкая начиная от крепления бытовых предметов и заканчивая, монтажом строительных элементов.
    РаспорныйДюбель отличается четырехсторонним распором. Благодаря этому обеспечивается равномерное распределение нагрузки на материал. эффективен при креплении в полнотелых и пустотелых поверхностях. При монтаже распорного дюбеля исключается повреждение поверхности кафеля, дерева, штукатурки и прочее. Достигается это благодаря особому строению шейки дюбеля. Как следствие эффективен при креплении сантехнического керамического оборудования.
    Распорный SНа метизе отсутствует кромка. Благодаря этому его монтаж осуществляется непосредственно в слой штукатурного слоя. Также характеризуется быстрым монтажом. Однако не допускается их монтаж к краю поверхности.
    Распорный M-SВыполняет те же функции что и предыдущий крепеж. Однако, его особая геометрия позволяет применять изделия с метрической резьбой.
    НейлоновыйИмеет латунный конус. Используется в комбинации с винтами и болтами, имеющих метрическую резьбу. Этот крепеж справляется с высокой нагрузкой. Надежный и простой монтаж обеспечивается высоким расширением анкера. Как следствие на него не сказываются нечувствительные допуски стройматериалов. Эффективен при монтаже в природном камне, бетоне и других плотных поверхностях.
    Латунный MSОсобая конструкция метиза исключает его прокручивание. Как следствие значительно возрастает качество монтажных работ. Можно использовать в сочетании с резьбовыми шпильками или метрическими винтами. Широко используется при креплении предметов на бетон, дерево и другим твердым поверхностям.
    Металлический дюбель распорный FMDСпециально разработан для ДСП и саморезов по дереву. Внутренняя поверхность ребристая. Благодаря этому направление самореза всегда точное.
    Для газобетона GBОсновная специализация – газобетон. Особенно эффективен при монтаже подвесных потолков, кровельных конструкций и прочее. Главная особенность в том, что они применяются для наружного и внутреннего крепления. Прочная посадка в мягком материале обеспечивается за счет внешних ребер, имеющих спиральную форму.
    Турбодюбель FTP и FTP DПрименяется для крепления разных элементов в газобетоне. Имеет нейлоновый дюбель. Используется в комбинации с метрической резьбой и шурупами по дереву. Также имеется самонарезающаяся резьба. Существует разновидность этого метиза из металла. Используется для газобетона и метрических блоков.
    Латунный дюбель (РАД)Если поверхность полнотелая или тонкая, то используется данный вид крепления. Для его фиксации достаточно изготовить неглубокое отверстие. Возможен монтаж в комбинации с болтами метрической резьбой.

    Пластиковый и металлический дюбель гвоздь

    Сравним между собой особенности пластиковых и металлических дюбелей.

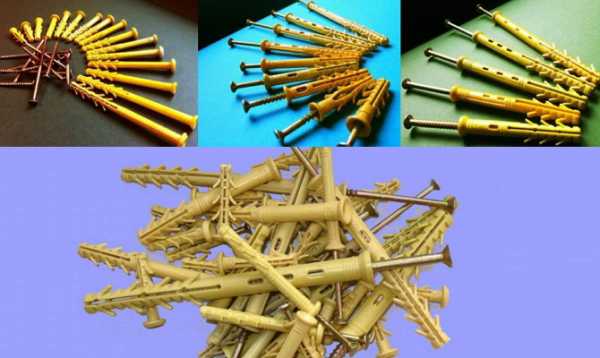

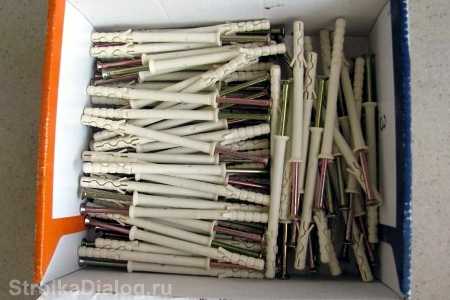

    Пластиковый

    Имеет полый цилиндрический стержень. В процессе забивания гвоздя он постепенно расширяется. Верхняя часть зачастую оснащена манжеткой. За счет этого крепеж не проваливается в высверленное отверстие.

    Манжетка имеет потайную или цилиндрическую форму. Чтобы обеспечить дополнительную фиксацию, некоторые разновидности дополнительно оснащаются «усиками». Гвозди встречаются с резьбой, а на шляпке шлиц.

    Помимо забивания, его монтаж выполняется при помощи отвертки, особенно когда выполняется установка хрупкого изделия, например, керамика. Изготавливается корпус из полиэтилена, полиамида и полипропилена. Гвоздь обязательно имеет антикоррозийное покрытие.

    Металлический

    Дюбель металлический оснащен стержнем с гладкой поверхностью. Крепление полностью выполнено из металла. В отверстие стены металлический корпус расширяется в момент закручивания металлического стержня или гвоздя. Хотя монтаж простой, выполнить его демонтаж сложно. За счет этого обеспечивается достаточно надежное крепление разных заготовок.

    Заключение
    Итак, существует большое разнообразие дюбель гвоздя. Перед тем как выбрать дюбель, необходимо учитывать вес предмета и структуру поверхности.

    Основные характеристики дюбель гвоздей, существующие виды и способы их крепления — видео инструкция

    obinstrumente.ru

    Дюбель гвоздь - виды метиза, размеры и назначение + Видео

    Дюбель гвоздь являет собой разновидность обычного дюбеля, от которого он отличается возможностью быстрого монтажа посредством забивания в стену. Такие крепежные элементы широко используются при проведении ремонта: они позволяют быстро и надежно закрепить на стене, потолке или полу практически любой материал.

    1 Строение и принцип работы дюбелей-гвоздей

    Использование дюбелей-гвоздей позволяет одинаково легко работать с бетоном, деревом или кирпичной кладкой. Особенно быстро удается производить такие операции, как крепление плинтуса, отделка внешних стен облицовкой или работа с гипсокартонными конструкциями. Крепежи также часто используют для теплоизоляции дома, установки водосточных отливов над окнами и балконами.

    Для правильной работы важно понимать, что такое дюбель-гвоздь, его принцип действия и особенности работы с различными материалами.

    Дюбель-гвозди для различных материалов

    Рекомендуем ознакомиться

    Дюбель-гвоздь являет собой крепеж специальной формы, предназначенный для увеличения скорости установки. Основные его составляющие: гвоздь с конической резьбой, зауженной в сторону острия, что позволяет без проблем работать с ним не только шуруповертом, но и молотком, и пластиковый дюбель. Данный тип крепежей нашел широкое применение в работах с кирпичной кладкой, бетонными стенами, а также для гипсокартона, природного камня и других материалов.

    Основное отличие дюбеля-гвоздя от остальных видов дюбеля в том, что основной крепежный элемент действует по принципу гвоздя, а не шурупа. Хотя некоторые выпускаемые изделия имеют в головке крестообразный шлиц, работать с дюбелями гораздо быстрее при помощи обычного молотка.

    Пластиковая часть крепежа, при забивании в нее гвоздя, расширяется и обеспечивает надежное и долговечное крепление. Один из краев дюбеля имеет специальное расширение - манжетку, которая не дает дюбелю «с головой» уйти в предназначенное отверстие. Манжетка может быть разной формы, в зависимости от которой выделяют несколько видов дюбелей:

    1. Гвоздь-грибок. Такой вид пластиковой части крепежа имеет скругленное окончание, которое, на первый взгляд, напоминает гриб. Используется в тех случаях, когда конструкция требует повышенной прижимной силы. Благодаря большой толщине манжеты, давление распределяется равномерно и не приводит к разрушению крепежа или прижимаемого материала.
    2. Дюбель гвоздь-потай. Используется в местах, где требуется спрятать головку шурупа в один уровень со стеной.

    2 Технические характеристики

    Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

    длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

    диаметр металлического гвоздя - от 5 до 7 мм;

    диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

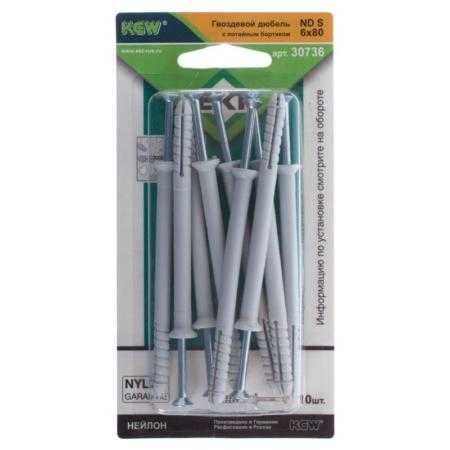

    Модель метиза с размерами 6х40 мм

    Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

    Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

    3 Виды дюбелей-гвоздей

    В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

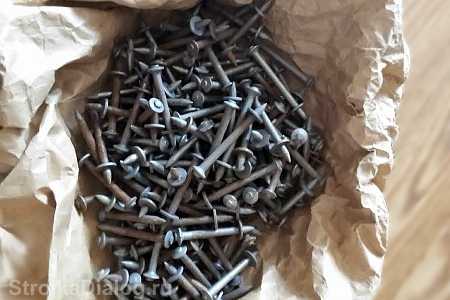

    1. Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.
    2. Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.
    3. Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.
    4. Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.

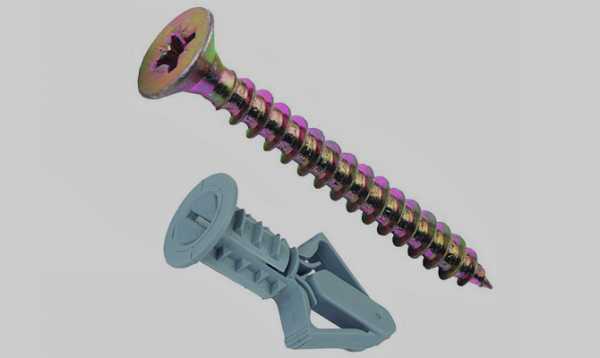

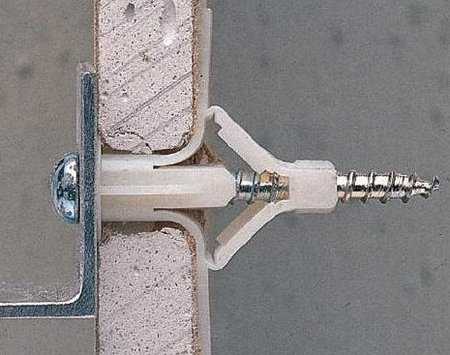

    Крепеж дюбель-бабочка

    Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работать с такими крепежами можно только молотком. Второй тип дает возможность использования других инструментов: шуруповерта или отвертки. Также такие гвозди можно демонтировать и заменить либо использовать повторно.

    4 Где используют дюбели-гвозди?

    Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора - скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

    Установка дюбеля в отверстие

    Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

    Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы - крепление металлических козырьков над балконами и окнами.

    5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

    В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

    При работе с кирпичной кладкой следует учитывать ее особенность - пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

    Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

    Работа с бетонной стеной

    Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды. Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

    Забивной крепеж часто применяют и в работах с керамической плиткой. В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах.

    При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

    Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

    Простота применения, надежность и скорость работы - вот главные преимущества таких дюбелей.

    Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

    tutmet.ru

    Что такое металлический дюбель-гвоздь и где он применяется? + видео

    Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

    Функционал и устройство крепежа

    Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом. Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного «чопика» уже давно в прошлом. Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово «металлический»?

    Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить. В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий. Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

    Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести. Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом. Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

    Рыхлые и пустотелые материалы не обладают такими качествами и значительно ухудшают удерживающие свойства дюбель-гвоздя.

    Анкерный металлический дюбель и его разновидности

    Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

    Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

    Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

    Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма. Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии. Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

    Металлический дюбель-гвоздь забиваемый: основные размеры

    Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

    Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

    Металлический дюбель Дрива – анкер для гипсокартона

    Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ. На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол. Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

    Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы. В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП. Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

    Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой. Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную. Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

    Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу. Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние. Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.

    Оцените статью: Поделитесь с друзьями!

    remoskop.ru

    Строительный дюбель-гвоздь: виды, характеристики, применение

    Дюбель-гвоздь - разновидность специального крепежного элемента, представляющего собой гвоздь, который заужен к острию и оснащен конической резьбой. Дюбель-гвоздь состоит из пластика распорной части, оснащенной особой манжеткой, благодаря которой дюбель не проваливается полностью в отверстие.

    При работе с таким гвоздем он забивается в распорную часть, которая при углублении в нее гвоздя расширяется и надежно фиксируется в отверстии, фиксируя и сам гвоздь. Некоторые разновидности дюбельных гвоздей оснащены шлицевой головкой, которая позволяет завинчивать их отверткой, но забивать их при помощи молотка все же удобнее и эффективнее.

    Существует несколько типов дюбельных гвоздей:

    • грибок. Конец его пластиковой распорной части закруглен, что придает ему сходство с грибом. Такое изделие дает значительную прижимную силу.

    • гвоздь-потай. Его применяют в случаях, когда надо вбить гвоздь заподлицо со стеной.

    Характеристики дюбельных гвоздей

    • Стандартная длина изделий варьируется в диапазоне 40-140 мм, с шагом длины 20 мм.

    • Стандартное сечение гвоздя бывает в пределах 5-7 миллиметров.

    • Диаметр крепежного отверстия под гвоздь 6-10 мм.

    • Толщина материала, в который забивается гвоздь-дюбель, должна быть в пределах 10-100 мм.

    Гвозди делают из качественной оцинкованной стали. Пластиковую часть изготавливают из полимеров: полиамида, полипропилена и прочих, бывают также и распорные части из стали и других металлов.

    Виды дюбель-гвоздей

    По материалу распорной части гвозди делятся на пластиковые и сделанные из металла. Гораздо шире они классифицируются по своему назначению и форме.

    Основные виды таких изделий:

    • гвозди для применения со специальным монтажным пистолетом;

    • обычный, забиваемый вручную гвоздь, который применяют в строительных работах чаще всего;

    • гвоздь для работы с гипсокартоном;

    • гвоздь разновидности "бабочка", дающий наиболее прочное соединение за счет того, что конец раскрытия пластиковой части в форме "крыльев" с обратной стороны отверстия.

    Гвозди могут оснащаться как гладкой головкой, так и шлицом, который позволяет закручивать их отверткой или шуруповертом. Шлицевые гвозди могут стать многоразовыми, их достаточно просто подвергнуть демонтажу.

    Применение дюбельных гвоздей

    Такие гвозди находят свое применение везде, где требуется создать прочное крепление, а также в случаях, когда нужно быстро создать надежное соединение без необходимости точной разметки места крепления. На гвозди-дюбели крепят теплоизоляцию, облицовку и гипсокартон, металлоконструкции к различным видам твердых оснований.

    Особенности монтажа при работе с дюбель-гвоздями

    В случае, когда идет работа с кирпичной кладкой, нужно учитывать, что кирпич может быть пустотелым. Поэтому нужно внимательно выбрать место под дюбель, аккуратно, на небольшой скорости провести сверление отверстие, затем вставить в него дюбель и вбить гвоздь.

    Работа с бетонными стенами аналогична, но здесь уже можно не соблюдать низкую скорость сверления при проделывании отверстия. Особенной осторожности требуют гипсокартонные основания, в силу своей малой способности переносить нагрузки. Сначала в гипсокартоновой основе делают отверстие, затем вставляют в него пластиковую распорную часть и закручивают в нее дюбельный гвоздь.

    Забивать крепеж силой при помощи молотка в данном случае нежелательно. Не меньшую осторожность и внимательность нужно соблюдать и при соединении гвоздями керамической и облицовочной плитки, перед началом сверления нужно сперва отметить место стеклорезом, проделав ямку, и только после этого начинать медленно и осторожно сверлить.

    Монтаж при помощи дюбель-гвоздей ВИДЕО

    firststroy.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
