Индукционная ювелирная печь – Самодельная индукционная печь для плавки металла своими руками: схема и видеоинструкция

alexxlab | 03.09.2019 | 0 | Вопросы и ответы

Содержание

Печи ювелирные, ювелирная печь, печь плавильная ювелирная, индукционная печь ювелирная, индукционная установка, частотная индукционная печь, плавильная печь приобрести, тигельная печь

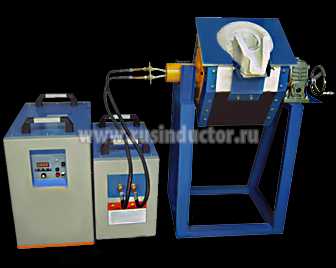

Компания «Русский Индуктор» производит поставки компактных индукционных печей для плавки цветных и драгоценных металлов с графитовым тигелем, так именуемые печи ювелирные.

      Малые ювелирные печи для золота, серебра, бронзы, меди, олова

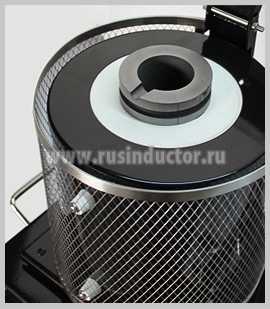

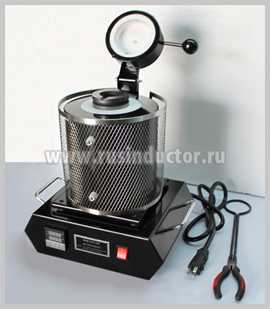

Серия малогабаритных резистивных печей малого класса с графитовым тигелем и загрузкой до 3 кг. Температура нагрева до 1150?С прекрасно подходит для плавки драгоценных и цветных металлов.

Модель ИПЮ-1000 ИПЮ-2000 ИПЮ-3000 Загрузка, кг 1 2 3 Напряжение питания, В 220 220 220 Мощность, кВт 1,5 1,6 1,7 Размеры, мм 310х360х370 310х360х370 310х360х370 Вес, кг 11 11 11 Цена, руб 34520 37345 39764 Малые индукционные печи (индукционная установка) для драгоценных металлов



Малогабаритные индукционные печи малого класса с глиняним тигелем и загрузкой до 2 кг. Температура нагрева до 2000?С прекрасно подходит для плавки всех драгоценных металлов в том числе - палладия, платины и золота.

Модель ИПЮ-1РП ИПЮ-2РП Загрузка, кг 1 2 Напряжение питания, В 380 380 Мощность, кВт 6,5 6,5 Размеры, мм 500х680х1050 500х680х1050 Вес, кг 68 68 Индукционная ювелирная печь



Компания «Русский Индуктор» реализует качественные индукционные плавильные печи для ювелирной индустрии, данное оборудование прекрасно подходит для переплавки отходов производства и лома драгоценных металлов. Серия компактных плавильных печей  ИПЮ-Ф оснащается графитовым тигелем с загрузкой от 2 до 8 кг. Индукционный преобразователь выполнен по IGBT технологии, как и на более больших печах и обладает подобными преимуществами: экономичностью, надежностью, простотой в эксплуатации, малогабаритными размерами. Индукционные плавильные печи ИПЮ-Ф позволяют разогревать металл до температуры 1400 градусов и подходят для плавки золота и серебра, также других цветных и драгоценных металлов.

Главные: частотная индукционная печь, печи ювелирные, печь плавильная ювелирная, индукционная печь ювелирная, плавильная печь приобрести Модель ИПЮ-2Ф ИПЮ-3Ф ИПЮ-4Ф ИПЮ-5Ф ИПЮ-6Ф ИПЮ-8Ф Загрузка, кг 2 3 4 5 6 8 Напряжение питания, В 220 Мощность, кВт 6 Размеры, мм 950х500х500 Вес, кг 85

Также советуем прочитать:

www.termoconnect.ru

Индукционная печь ювелирная - ООО "Термолит"

С помощью данного оборудования от «Термолита» можно плавить чёрные, цветные и драгоценные металлы для использования в инструментальной, ювелирной, золотодобывающей промышленности, а также для использования в художественном промысле и стоматологии.

Индукционная печь для ювелиров от нашей компании подходят для плавки таких металлов, как медь, бронза, золото, серебро, платина, палладий и т. д.

По вопросам приобретения оборудования и обращайтесь в отдел маркетинга ООО «Термолит»

Тел./Ф.: (0619) 42-40-12; 42-02-19; 42-03-14

Моб.: (095)040-75-17; (098)63-502-63;

E-mail:  [email protected];

Индукционная печь для ювелиров



Устройство плавильной печи для ювелиров

Агрегат имеет в своей конструкции следующие составные части:

  • плавильное устройство;
  • конденсаторная батарея;
  • высокочастотный транзисторный генератор (далее ВТГ).

Плавильное устройство в индукционной печи для ювелиров — это тигель, находящийся внутри индуктора. Сырьё для плавки загружается в специальное отверстие сверху устройства.

Плавильная печь для ювелиров для удобства использования стоит на опоре. Опорой электрической печи являются две стойки, каждая из которых представляет собой сварную конструкцию. В верхней части каждой стойки расположены шарнирные крепления каркаса электропечи. Каркас состоит из рамы, бетонной подовой плиты, индуктора и верхней бетонной плиты.

Индуктор плавильной печи для ювелиров служит для создания электромагнитного поля. С помощью которого происходит нагрев и расплавление шихты. Он эффективен тем, что производит нагрев металла изнутри, что делает плавку последнего быстрой и экономичной. Индуктор является съёмным и сборным, что позволяет без проблем заменить его при поломке.

Индукционная печь ювелирная наклоняется для слива металла по мере того, как нижние полости двух плунжеров через гидрораспределитель заполняются маслом. В исходное положение печь возвращается под влиянием собственного веса. Гидрораспределитель управляется дистанционно с помощью ПУ.

Такие компоненты плавильной печи для ювелиров, как конденсаторы, высокочастотный транзисторный генератор, элементы индуктора, трубошины нуждаются в охлаждении. Справляется с этой задачей система водоохлаждения электропечи.

Принцип действия индукционной печи для плавки золота

Работает агрегат так: сначала в тигель электропечи загружают сырьё, затем на контур, состоящий из индуктора и конденсаторов, производится подача электрического тока с ВТГ. Индукционные токи приводят сначала к разогреву, а затем и к плавке сырья.

После того, как будет достигнута необходимая температура, расплавленный металл разливается в формы (при этом высокочастотный транзисторный генератор отключён).

Преимущества индукционной печи ювелирной от «Термолита»:

  1. Надёжная и безотказная работа.
  2. Высокая безопасность.
  3. Высококлассное исполнение с применением передовых современных технологий.
  4. Качественные комплектующие, в том числе и от зарубежных производителей.
  5. Только новые экологически чистые и качественные материалы. Никакого асбеста.
  6. Высокая мощность плавки.
  7. Защищённость штоков гидроцилиндров от разлетающихся капель металла.
  8. Агрегаты оборудованы современными надёжными высокочастотными транзисторными генераторами. Данные устройства могут автоматически подстраивать частоту во время плавки.
  9. Высокая производительность, высокий КПД, а также высокая эффективность благодаря рассчитанным и оптимально подобранным индуктивностям соединительных линий и индукторов, ёмкостям конденсаторных батарей.

Заказать индукционную печь для плавки золота

Компания «Термолит» уже более двадцати лет успешно существует на рынке. У нас большой опыт работы и большое количество благодарных клиентов.

Мы проектируем оборудование, изготавливаем и вводим его в эксплуатацию. То есть на нашем предприятии проходит полный цикл работ — от проработки технических идей до их воплощения в жизнь.

У нас Вы можете приобрести типовое оборудование или заказать работу по Вашему индивидуальному техническому заданию.



termolit.com

Плавильная печь для ювелиров - ЭЛСИТ

Плавильная печь – это установка, способная выдерживать воздействие высоких температур. Существует несколько типов плавильных печей: дуговые, электрические, газовые, газопламенные, индукционные. На сегодняшний день наиболее популярной стала индукционная плавильная печь, которая позволяет производить обработку всех видов металлов. Плавильная печь ТВЧ отлично подойдет и для плавки драгоценных металлов.



Плавильная печь для ювелиров – как выбрать

Плавильная печь, работающая под воздействием токов высокой частоты – индукционная печь – это идеальное оборудование, которое способно справиться с обработкой всех существующих металлов. Индукционная плавильная печь справляется с металлами, требовательными к воздействию высоких температур, а также с притязательными металлами в области бережной обработки – драгоценные металлы.
 При выборе индукционной плавильной печи очень важно грамотно подойти к этому, ведь она прослужит вам в течение длительного времени. Если вы не особо хорошо разбираетесь в оборудовании, которое лучше всего подходит для плавки тех или иных металлов, то первое, что необходимо сделать – грамотно составить техзадание. В нем следует указывать все как можно подробнее. Обязательно запишите – какие металлы, и в каком объеме будут плавиться на вашем заводе.

 Составив техзадание, вы сможете уберечь себя от совершения ошибки, и не приобретете установку, которая не справится с выплавкой того или иного металла, или вдруг объема ее тигля не будет хватать для разовой выплавки металла. Специалисты компании, в которой вы будете приобретать установку, в нашем случае специалисты компании ЭЛСИТ, грамотно подойдут к сборке именно той плавильной печи, которая отлично подойдет для вашего ювелирного завода.

Плавильная печь – принцип работы индукционного нагрева

Хоть уже больше сотни лет индукционный нагрев активно применяется в производстве, пока еще не все производители решили «изменить традициям» и попробовать что-то новое. А зря. Если вы все еще сомневаетесь и считаете, что индукционная плавильная печь справится с плавкой драгоценных металлов не так хорошо, как электрическая, то очень ошибаетесь. Ознакомившись с принципом действия индукционного нагрева, вы сможете окончательно развеять все сомнения.

 Индукционный нагрев позволяет экономить производственные ресурсы, в том числе и электрическую энергию, а учитывая нынешнее положение дел в экономике – это немаловажный показатель.
 Итак. Принцип действия индукционного нагрева очень прост. Основывается принцип работы любой индукционной установки на двух законах – Джоуля-Ленца и Фарадея-Максвелла. Электрическая энергия при помощи генератора подается в установку к индуктору. Как правило, индуктор выполнят в виде многовитковой катушки из толстой, чаще всего медной, проволоки. Проходя через индуктор, электричество трансформируется в мощное электромагнитное поле. Вихревые токи образовавшегося поля проникают в металл, который должен располагаться в непосредственной близости с тиглем. В случае с плавильной печью, металлическую шихту загружают в специальную емкость, предназначенную для плавления – тигель. Сам тигель размещают внутри индуктора. Проникая в металл, вихревые токи преобразуются в тепловую энергию, осуществляя плавку металла.
Плавильная печь от компании ЭЛСИТ – это оборудование, которое будет работать с высокой гарантией качества и осуществи поставленные задачи быстро и качественно. Мы гарантируем, что качество, собираемых нашими специалистами, индукционных печей находится на высшем уровне.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

xn--h1afsf5c.xn--p1ai

Индукционная печь для плавки металла своими руками

Многие люди считают, что процесс плавки металла требует огромных сооружений, практически заводов с большим количеством персонала. Но ведь есть ещё такая профессия, как ювелир и такие металлы как золото, серебро, платина и другие, используемые для изготовления ажурных и изысканных украшений, некоторые из которых по праву считаются настоящими произведениями искусства. Ювелирная мастерская – предприятие, не терпящее излишней масштабности. А процесс плавления в них просто необходим. Поэтому индукционная печь для плавки металла здесь необходима. Она и не большая, и очень эффективная, и проста в обращении.

Принцип действия

Принцип работы индукционной печи для плавки металла

Принцип работы индукционной печи является замечательным примером, как нежелательное явление используется с повышенным КПД. Так называемые вихревые индукционные токи Фуко, которые обычно мешают в любом виде электротехники, здесь направлены только на положительный результат.

Для того чтобы структура металла начала нагреваться, а затем и плавиться, его необходимо поместить под эти самые токи Фуко, а образуются они в индукционной катушке, чем по большому счёту и является печь.

Проще говоря, все знают, что во время работы любой электрический прибор начинает нагреваться. Индукционная печь для плавки металла использует этот нежелательных в других случаях эффект на полную мощность.

Преимущества перед другими видами плавильных печей

Компактная индукционная печь для плавки металла

Индукционные печи – не единственное изобретение, используемое для плавления металлов. Есть ещё знаменитые мартены, домны и другие виды. Однако рассматриваемая нами печь имеет перед всеми остальными ряд неоспоримых преимуществ.

  • Печи, работающие на принципе индукции, могут быть довольно компактными, и их размещение не доставит никаких трудностей.
  • Высокая скорость плавки. Если другие печи для плавки металла требуют несколько часов только на разогрев, индукционная справляется с этим в несколько раз быстрее.
  • Коэффициент полезного действия лишь немного не достигает отметки в 100 %.
  • По чистоте расплава индукционная печь уверенно занимает первое место. В других устройствах приготовленная к расплаву заготовка непосредственно соприкасается с нагревательным элементом, что зачастую приводит к загрязнению. Токи Фуко нагревают заготовку изнутри, воздействуя на молекулярную структуру металла, и побочных элементов в неё не попадает.

Последнее преимущество просто необходимо в ювелирном деле, где частота материала повышает его ценность и уникальность.

Размещение печи

Компактная индукционная печь, в зависимости от размеров может быть напольной и настольной. Какой бы вариант вы не выбрали, есть несколько основных правил для выбора места, куда её поставить.

  • При всей простоте обращения с печью – это всё-таки электрический прибор, который требует соблюдения мер безопасности. И первое, что необходимо учитывать при установке – наличие правильного источника питания, соответствующего модели аппарата.
  • Возможность провести качественное заземление.
  • Обеспечение установки подводом воды.
  • Для настольных печей необходимо устойчивое основание.
  • Но самое главное, во время работы ничего не должно мешать. Если даже расплав по объёму и массе не слишком большой, его температура больше 1000 градусов и случайно выплеснуть его из формы, значит, нанести очень сильную травму или себе или тому, что находится рядом.

Про то, что вблизи работающей индукционной печи не должно быть никаких горючих и тем более взрывоопасных материалов и говорить нечего. А вот пожарный щит в шаговой доступности абсолютно необходим.

Виды индукционных печей

Тигельная индукционная печь

Широко применяются два вида индукционных печей: канальный и тигельный. Отличаются они только по методу работы с ними. Во всём остальном, включая преимущества, такие плавильные печи очень схожи. Рассмотрим каждый вариант по отдельности:

  • Канальная печь. Основное достоинство этого вида – непрерывный цикл. Загружать новую порцию сырья и выгружать уже расплавленный металл можно прямо во время нагрева. Единственная сложность может возникнуть при запуске. Канал, по которому жидкий металл будет выводиться из печи должен быть заполнен.
  • Тигельная печь. В отличие от первого варианта каждую порцию металла придётся загружать отдельно. В этом и смысл. В термостойкий тигель помещается сырьё и ставится внутрь индуктора. После того, как металл расплавится, его сливают из тигля и только потом загружают следующую порцию. Такая печь идеальна для небольших мастерских, где не требуется больших масс расплавленного сырья.

Главное преимущество обоих вариантов в быстроте производства. Однако тигельная печь выигрывает и здесь. Кроме того её вполне можно смастерить своими руками в практически домашних условиях.

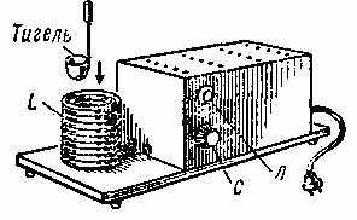

Самодельная индукционная печь не таит в себе никаких сложностей, чтобы её не смог собрать обычный человек, хоть немного знакомый с электротехникой. У неё всего три основных блока:

  • Генератор.
  • Индуктор.
  • Тигель.

Индуктор – медная обмотка, которую можно смастерить самостоятельно. Тигель придётся искать или в соответствующих магазинах, или доставать иными способами. А в качестве генератора могут быть использованы: сварочный инвертор, собственноручно собранная транзисторная или ламповая схема.

Индукционная печь на сварочном инверторе

Самый простой и широко распространённый вариант. Усилия придётся затратить лишь на сооружения индуктора. Берётся медная тонкостенная трубка 8-10 см в диаметре, и загибается по нужному шаблону. Витки должны располагаться на расстоянии 5-8 мм, а их количество зависит от характеристик и диаметра инвертора. Закрепляется Индуктор в текстолитовом или графитовом корпусе, а внутрь установки помещается тигель.

Индукционная печь на транзисторах

В этом случае придётся поработать не только руками, но и головой. И побегать по магазинам в поисках нужных запчастей. Ведь понадобятся транзисторы разной ёмкости, парочка диодов, резисторы, плёночные конденсаторы, два разных по толщине медных провода и парочка колец от дросселей.

  • Перед сборкой необходимо учитывать, что полученная в итоге схема во время работы будет сильно нагреваться. Поэтому необходимо использовать довольно большие радиаторы.
  • Конденсаторы параллельно собираются в батарею.
  • На дроссельные кольца наматывается медная проволока диаметром 1,2 мм. В зависимости от мощности, витков должно быть от 7 до 15.
  • На цилиндрический предмет, подходящий по диаметру к размерам тигля, наматывают 7-8 витком медной проволоки диаметром 2 мм. Концы проволоки оставляют достаточно длинными для подключения.
  • По специальной схеме всё монтируется на плату.
  • Источником питания может быть 12-вольтовый аккумулятор.
  • Если есть необходимость, можно изготовить текстолитовый или графитовый корпус.
  • Мощность устройства регулируется путём увеличения или уменьшения витков обмотки индуктора.

Собрать такое устройство самостоятельно не просто. И браться за эту работу можно только в том случае, когда есть уверенность в правильности своих действий.

Индукционная печь на лампах

В отличие от транзисторной, ламповая печь получится намного мощнее, а значит, и обращаться и с ней и со схемой придётся осторожнее.

  • Соединённые параллельно 4 лучевые лампы будут генерировать токи высокой частоты.
  • Медную проволоку сгибают спиралью. Расстояние между витками 5 и более миллиметров. Сами витки диаметром 8-16 см. Индуктор должен быть такого размера, чтобы внутри легко помещался тигель.
  • Индуктор помещают в корпус из материала, не проводящего ток (текстолит, графит).
  • На корпус можно поставить неоновую лампу-индикатор.
  • Так же можно включить в схему подстроечный конденсатор.

Изготовления обеих схем требует обладания некими знаниями, получить которые можно, но лучше, если этим займётся настоящий специалист.

Охлаждение

Этот вопрос, наверное, самый сложный из всех тех, которые ставятся перед человеком, решившим самостоятельно собрать плавильный аппарат на основе индукционного принципа. Дело в том, что ставить вентилятор непосредственно вблизи печи не рекомендуется. Металлические и электрические части охлаждающего устройства могут негативно сказаться на работе печки. Стоящий же в отдалении вентилятор может не обеспечить нужное охлаждение, что приведёт к перегреву.

Второй вариант – это провести водяное охлаждение. Однако качественно и правильно выполнить его в домашних условиях не только сложно, но и финансово не выгодно. В этом случае стоит задуматься: не экономнее ли будет приобрести промышленный вариант индукционной печи, выпущенный на заводе, с соблюдением всех необходимых технологий?

Техника безопасности при выплавке металла в индукционной печи

Сильно распространяться на эту тему не нужно, так как практически каждый знает основные положения техники безопасности. Следует остановиться лишь на тех вопросах, которые присущи исключительно этому виду оборудования.

  • Начнём всё-таки с личной безопасности. При работе с индукционной печью следует хорошо понимать, что температуры здесь очень сильно повышены, а это риск получения ожогов. Так же прибор электрический и требует повышенного внимания.
  • Если вы купили готовую печь, следует обратить внимание на радиус воздействия электромагнитного поля. В противном случае часы, телефоны, видеокамеры и другие электронные гаджеты могут начать сбоить или совсем поломаются.
  • Рабочую одежду следует подбирать с неметаллическими застёжками. Их наличие наоборот будет влиять на работу печи.
  • Особое внимание в этом отношении следует уделить ламповой печи. Все элементы с высоким напряжением должны быть упрятаны в корпус.

Конечно, в городской квартире вряд ли пригодится такая аппаратура, но радиолюбителям, которые постоянно занимаются лужением, и ювелирных дел мастерам без индукционной печки не обойтись никак. Для них эта вещь очень полезная, можно сказать незаменимая, а как она помогает в их работе, лучше спросить у них самих.

pechiexpert.ru

Печи индукционные плавильные, цена печь плавильная индукционная, индукционные плавильные печи цена, индукционные печи цена

Индукционные плавильные печи применяются для полной плавки различных металлов – от алюминия, меди и других цветных металлов и сплавов до чугуна и стали.

  Компания «Русский Индуктор» предлагаем индукционные плавильные печи любого объема от компактных ювелирных печей для золота и серебра до больших промышленных печей для плавки чугуна с загрузкой до 20 тонн. Преимущество наших плавильных тигельных печей в способе нагрева металла основанное на индуктивности. Плавка происходит за счет электрических токов, которые возникают в металлах при воздействии магнитного поля, которое создает индуктор. Индукционные плавильные тигельные печи обладают высокой экономичностью, благодаря тому, что энергия выделяется только в загрузке. Кроме того, благодаря действию магнитных сил, расплав получается равномерно однородный. Для полного расплава загрузки требуется менее 1 часа.

Индукционные печи имеют следующую классификацию:

Под эту классификацию попадают печи, основу которых составляют транзисторные индукционные нагреватели на MOSFET транзисторах и IGBT модулях. Это относительно малые печи с загрузкой от 8-200кг. Данный тип индукционных плавильных печей оптимален для периодической работы и в том случае, если необходимо быстро переходить с одного сплава на другой.

Тиристорные индукционные печи обладают большей мощностью и соответственно большей загрузкой. Данный вид печей применяется как на крупных металлургических предприятиях так и на мелких и средних производствах, где мощностей транзисторных индукционных печей недостаточно. Дополнительным преимуществом, стоит отметить, является то, что к одному преобразователю можно подключать два индукционных плавильных узла, что позволяет значительно увеличить производительность оборудования. Таким образом вы можете приобрести линию с одним плавильным узлом, а по мере необходимости и росту объемов производства дооснастить оборудование вторым индукционным плавильным узлом.

Данный тип индукционных плавильных печей представляет собой малогабаритные моноблочные тигельные печи предназначенные для плавки драгоценных металлов. Время плавки у таких печей не превышает 5 минут.

Приобретая любую индукционную плавильную тигельную печь у компании «Русский Индуктор» - вы получаете надежное оборудование собранное по немецкой технологии за разумную стоимость.

rusinductor.ru

Печь индукционная своими руками: схема, сборка

Сейчас печи с индукционной системой повсеместно используются в процессе плавки металлов. Ток, производимый в поле индуктора, способствует нагреву вещества, и эта особенность таких устройств является не только основной, но и важнейшей. Обработка приводит к тому, что вещество претерпевает несколько превращений. Первым этапом преобразования является электромагнитная стадия, после нее электрическая, а потом и тепловая. Температура, которую выделяет печка, применяется практически без остатка, поэтому такое решение является самым лучшим среди всех прочих. Многих может заинтересовать печь индукционная, своими руками руками изготовленная. Далее будет рассказано о возможностях реализации подобного решения.

Типы печей для плавки металлов

Этот вид оборудования можно условно разделить на основные категории. У первой в качестве основания выступает сердечный канал, а металл размещается в таких печах кольцевым способом вокруг индуктора. У второй категории нет такого элемента. Этот вид имеет название тигля, и металл тут размещается внутри самого индуктора. Замкнутый сердечник в этом случае использовать технически невозможно.

Базовые принципы

Плавильная печь в данном случае работает на базе явления магнитной индукции. И тут имеется несколько компонентов. Индуктор – это важнейшая составляющая этого приспособления. Он представляет собой катушку, проводниками в которой служат не обычные провода, а медные трубки. Это требование выставляет сама конструкция плавильных печей. Ток, который проходит в индукторе, порождает магнитное поле, оказывающее воздействие на тигель, внутри которого расположен металл. В этом случае на материал возложена роль вторичной трансформаторной обмотки, то есть сквозь него проходит ток, нагревающий его. Так и осуществляется плавление, даже если сделана индукционная печь своими руками. Как построить такой тип печи и увеличить ее эффективность? Это важный вопрос, на который есть ответ. Использование токов повышенной частоты позволяет заметно увеличить степень эффективности оборудования. Для этого уместно использовать специальные блоки питания.

Особенности индукционных печей

Этот тип оборудования обладает определенными характерными чертами, которые являются как преимуществами, так и недостатками.

Так как распределение металла должно быть равномерным, полученный материал характеризуется хорошей однородной массой. Этот тип печи работает за счет транспортировки энергии по зонам, при этом представлена и функция фокусировки энергии. Для использования доступны такие параметры, как емкость, рабочая частота и способ футеровки, а также регуляция температуры, при которой происходит плавление металла, что заметно облегчает рабочий процесс. Имеющийся технологический потенциал печи создает высокий темп плавки, устройства являются экологически чистыми, совершенно безопасными для человека и готовыми к работе в любой момент.

Самым заметным недостатком такого оборудования является сложность его чистки. Так как нагревание шлака происходит исключительно за счет тепла, выделяемого металлом, этой температуры не хватает для обеспечения его полноценного использования. Высокая разница в температуре металла и шлака не позволяет делать процесс удаления отходов максимально простым. В качестве еще одного недостатка принято выделять зазор, из-за которого требуется всегда уменьшать толщину футеровки. Из-за таких действий спустя некоторое время она может оказаться неисправной.

Использование индукционных печей в промышленных масштабах

В промышленности чаще всего встречаются тигельные и канальные индукционные печи. В первых осуществляется плавка любых металлов в произвольных количествах. Емкости для металла в таких вариантах способны умещать до нескольких тонн металла. Конечно, индукционные плавильные печи своими руками в данном случае сделать невозможно. Канальные печи предназначены для выплавки цветных металлов разных видов, а также чугуна.

Индукционные печи своими руками

Этой темой часто интересуются любители радио-проектирования и радио-технологий. Сейчас становится понятно, что создавать индукционные печи своими руками – это вполне реально, а сделать это удавалось очень многим. Однако для создания подобного оборудования требуется воплотить в жизнь действие электрической схемы, которая содержала бы прописанные действия самой печи. Подобные решения требуют привлечения высокочастотных генераторов, способных производить волновые колебания. Простая индукционная печь своими руками по схеме может быть построена с использованием четырех электронных ламп в комбинации с одной неоновой, подающей сигнал о том, что система готова к работе.

В данном случае ручка конденсатора переменного тока размещается не внутри прибора. Благодаря этому может быть создана индукционная печь своими руками. Схема прибора подробно описывает расположение каждого отдельного элемента. Убедиться в том, что устройство получилось достаточно мощным, можно, если воспользоваться отверткой, которая должна доходить до раскаленного состояния буквально за несколько секунд.

Особенности

Если вами создается индукционная печь своими руками, принцип работы и сборка которой изучается и производится по соответствующей схеме, вам стоит знать, что на скорость плавления в данном случае может повлиять один или несколько факторов, перечисленных далее:

- импульсная частота;

- гистерезисные потери;

- генераторная мощность;

- период выхода тепла наружу;

- потери, связанные с возникновением вихревых токов.

Если вами собирается печь индукционная своими руками, то при использовании ламп требуется помнить, что их мощность должна распределяться так, чтобы четырех штук было достаточно. При использовании выпрямителя получится сеть примерно в 220 В.

Бытовое применение печей

В быту такие устройства используются достаточно редко, хотя подобные технологии можно встретить в отопительных системах. Их можно увидеть в форме микроволновых печей, электрических духовок и индукционных плит. В среде новых технологий данная разработка нашла широкое применение. К примеру, использование вихревых индукционных токов в индукционных плитах позволяет готовить огромное разнообразие блюд. Так как для разогрева им требуется очень мало времени, конфорку нельзя включить, если на ней ничего не стоит. Однако для использования таких особых и полезных плит требуется специальная посуда.

Процесс сборки

Тигельная печь индукционная своими руками состоит из индуктора, который представляет собой соленоид, произведенный из водоохлаждаемой медной трубки и тигля, который может быть изготовлен из керамических материалов, а иногда из стали, графита и прочих. В таком устройстве можно выплавлять чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с емкостью тигля от пары килограмм до нескольких тонн. Они могут быть вакуумными, газонаполненными, открытыми и компрессорными. Питаются печи токами высокой, средней и низкой частоты.

Итак, если вас интересует индукционная печь своими руками, схема предполагает использование таких основных узлов: плавильной ванны и индукционной единицы, в которую включаются подовый камень, индуктор и магнитный сердечник. Канальная печь отличается от тигельной тем, что электромагнитная энергия преобразуется в тепловую в канале тепловыделения, в котором постоянно должно быть электропроводящее тело. Чтобы произвести первичный пуск канальной печи, в нее заливают расплавленный металл либо вставляют шаблон из материала, способного расправиться в печи. Когда плавка завершается, металл сливается не полностью, а остается «болото», предназначенное для заполнения канала тепловыделения для пуска в будущем. Если собирается печь индукционная своими руками, то для облегчения замены подового камня для оборудования он делается отъемным.

Компоненты печи

Итак, если вас интересует индукционная мини-печь своими руками, то важно знать, что ее главным элементом является нагревательная катушка. В случае самодельного варианта достаточно использовать индуктор, выполненный из голой медной трубки, диаметр которой составляет 10 мм. Для индуктора используется внутренний диаметр 80-150 мм, а количество витков – 8-10. Важно, чтобы витки не соприкасались, а расстояние между ними было 5-7 мм. Части индуктора не должны соприкасаться с его экраном, минимальный зазор должен быть 50 мм.

Если вами собирается печь индукционная своими руками, то вы должны знать, что в промышленных масштабах охлаждением индукторов занимается вода или антифриз. В случае малой мощности и непродолжительной работы создаваемого прибора можно обойтись и без охлаждения. Но при работе индуктор сильно нагревается, а окалина на меди может не просто резко снизить КПД устройства, но и привести к полной утрате его работоспособности. Самостоятельно невозможно сделать индуктор с охлаждением, поэтому потребуется его регулярная замена. Нельзя использовать принудительное воздушное охлаждение, так как корпус вентилятора, размещенного поблизости с катушкой, «притянет» к себе ЭМП, что приведет к перегреву и падению КПД печи.

Генератор

Когда собирается индукционная печь своими руками, схема предполагает использование такого важного элемента, как генератор переменного тока. Не стоит пытаться делать печь, если вы не владеете основами радиоэлектроники хотя бы на уровне среднеквалифицированного радиолюбителя. Выбор схемы генератора должен быть таким, чтобы он не давал жесткий спектр тока.

Использование индукционных печей

Данный тип оборудования получил широкое распространение в таких областях, как литейное производство, где металл уже прошел очистку и требуется придать ему какую-то конкретную форму. Так же можно получить некоторые сплавы. В ювелирном производстве они тоже получили распространение. Несложный принцип работы и возможность того, чтобы была собрана печь индукционная своими руками, позволяют повысить рентабельность ее использования. Для этой области можно использовать приборы с емкостью тигля до 5 килограмм. Для небольших производств такой вариант будет оптимальным.
