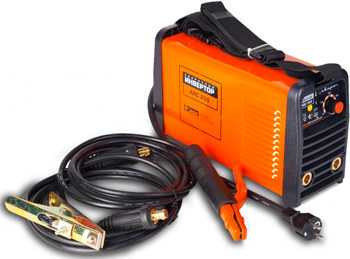

Характеристики инверторных сварочных аппаратов

Сварка – это самый эффективный инструмент для соединения металлических элементов. Используя для сварки деталей инверторное оборудование, можно создавать прочные конструкции из металлических заготовок, как в производственных, так и в бытовых условиях. Для выполнения сварочных работ в небольших мастерских целесообразнее всего использовать именно агрегаты инверторного типа, например, сварочные аппараты модели вд 306, характеристики которых идеально для этого подходят.

Несмотря на свои небольшие размеры, массу, инверторы отличаются многофункциональностью. Чтобы подобрать наиболее оптимальный вариант такого оборудования для собственной мастерской на дому, нужно уметь читать техническое описание сварочного оборудования.

Разновидности оборудования

Сварка – это недешевое удовольствие, поэтому к выбору инструментов необходимо подходить правильно. Первым делом нужно определиться, какие придется работы выполнять сваркой, предполагаемые нагрузки на агрегат, продолжительность его бесперебойной работы. Уже на основании этих данных нужно подбирать технические характеристики самого оборудования.

Современный рынок представляет несколько вариантов приборов для сваривания металлических конструкций:

  • Трансформаторы
  • Выпрямители
  • Инверторы

Благодаря небольшим габаритам, удобству эксплуатации, многофункциональности, эффективной работе, продолжительному сроку эксплуатации основная масса пользователей предпочитает приборы инверторного типа. И это еще не все достоинства инверторов.

Особенности работы инверторной сварки

Каждая отдельная модель инструмента отличается своими техническими показателями, которые необходимо знать для того, чтобы правильно подобрать наиболее оптимальный вариант инструмента.

Главное отличие инверторного оборудования заключается в его мобильности: инструмент можно свободно передвигать, переносить на новое рабочее место, даже поднимать на необходимую высоту, а также использовать для работы на труднодоступных участках.

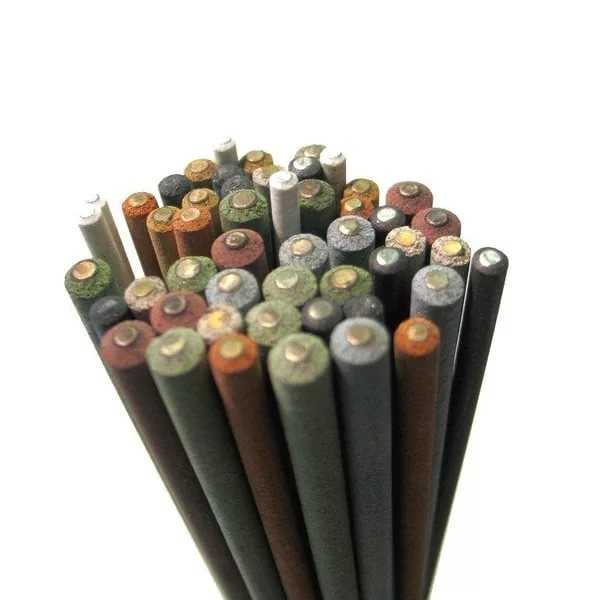

Для универсальных инверторов подходят электроды любого типа, работающие как на переменном, так и на постоянном токе. Можно выполнять аргонодуговую сварку неплавящимися электродами. Сила тока в данном случае регулируется в широком диапазоне.


Инверторы наделены специализированными функциями, облегчающими работу сварщика, особенно новичков:

  • HotStart – горячий старт
  • ArkForce – форсирование сварной дуги
  • AntiStick – анти залипание

Недостатки инверторного оборудования:

  • ограниченная длина кабеля – 2,5 метра;
  • температурный диапазон определяется моделью инверторного устройства;
  • необходима постоянная чистка внутренней схемы инструмента;
  • дорогостоящее оборудование;
  • некоторые модели инверторов запрещается использовать для сварки в зимний период.

Контраргументом, противостоящим всем перечисленным недостаткам, является многофункциональность инструмента, удобство его эксплуатации. Техника работы на таких аппаратах наиболее простая, понятная для новичков. Именно поэтому большинство пользователей выбирает сварку инверторного типа.

Инверторные аппараты получили такое обширное применение также благодаря разнообразию доступных технических параметров, которые предоставляют возможность эффективно и качественно соединять любые конструкции, выполненные из разных металлов и их сплавов. Характеристики сварочных инверторов зависят от типа сварки, характерного для конкретной модели инструмента:

  • Автомат
  • Полуавтомат

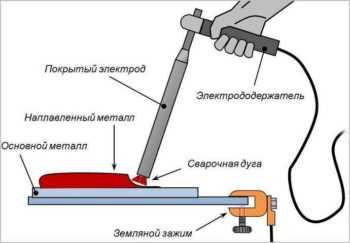

  • Дуговая ручная сварка

При помощи инверторной сварки можно осуществлять не только соединение металлических конструкций, но и их резку.

Как подобрать инвертор для эксплуатации в домашних условиях

  • Если работы, связанные со сваркой металлических конструкций, не слишком объемные и продолжительные, к примеру, сварочный аппарат нужен всего лишь для соединения заготовок из углеродистой стали, толщина которых до 5 мм, можно спокойно покупать недорогой инвертор.
  • Если предполагается достаточно большой объем, продолжительные по времени сварочные работы, необходимо будет сваривать элементы конструкций разной толщины, из разных металлов, их сплавов, тогда рекомендуется обращать внимание на более мощные дорогие инструменты, обладающие широким функционалом (AC/DC, MMA/TIG, большой диапазон рабочего тока и прочие показатели).

По желанию покупателя при выборе сварки можно дополнительно обратить внимание на наличие функций: горячий старт, анти залипание электродной проволоки, форсирование сварочной дуги, прочих функций, облегчающих эксплуатацию оборудования.

electrod.biz

Как выбрать инверторный сварочный аппарат и для каких видов работ он пригоден

Вкратце рассмотрим принцип работы инвертора. Переменный ток подается на выпрямитель, превращается в ток постоянного напряжения, далее переходит на устройство, преобразующее постоянный ток обратно в переменный, но уже с заданными характеристиками частоты и силы тока.

Главное отличие инвертора от трансформаторного аппарата это возможность регулировки сварочного тока в широком диапазоне и поддержание режима работы в случае незначительных колебаний напряжения в сети, от чего зависит устойчивость в дуги и как следствие, качество сварного шва.

Числовые параметры сварочных инверторных аппаратов

Сварочный ток

Сварочный ток измеряется всегда в амперах (А). Для сварочного аппарата инверторного типа важен диапазон между максимальным и минимальным токами.

Для сварки массивных заготовок толщиной более 5 мм необходимо обратить внимание на параметр максимального сварочного тока Imax.

Для сварки тонкого металла, наоборот, стоит обратить внимание на минимальный сварочный ток Imin. Чем этот показатель меньше, тем меньшей толщины металл можно сваривать.

Если нужно купить инверторный сварочный аппарат с широкими возможностями на все случаи жизни, то следует выбирать аппарат, у которого диапазон сварочного тока будет довольно широкий, например от 15 до 250 А.

В технических характеристиках сварочных аппаратов иногда пишут диаметр электродов, который можно использовать с конкретным инвертором. Этот показатель второстепенный, так как диаметр электрода зависит от величины сварочного тока.

Это тесно связанные параметры, и по указанному сварочному току всегда можно понять, какие электроды следует использовать.

Степень защиты (IP)

Имеется в виду степень защиты от влаги. Например, IP21 — это электробезопасность при прямом дожде, IР23 — защита от косого дождя. Уточнить эти параметры можно по специальным таблицам.

Чем выше этот параметр, тем лучше. Но по технике безопасности под дождем сварочные работы выполнять нельзя, поэтому на практическую эксплуатацию инвертора этот параметр влияет мало.

Потребляемая мощность

Потребляемая мощность измеряется в киловаттах и имеет принципиальное значение там, где с мощностью могут быть проблемы. Например, бытовая электрическая сеть позволяет получать мощность 2,2 кВт. В садовых товариществах бывает, что допустимая мощность на участок составляет всего 1,5 кВт или даже меньше.

Аппарат подходит для работ в городе на открытом воздухе

Для выполнения сварочных работ в городе или еще где-то, где проблем с мощностью электрической сети нет, этот параметр не так актуален.

Обзор бюджетных сварочных аппаратов — самые популярные инверторы прошлого года. Подробности в этом видео.

ПВ, ПН, НПР (продолжительность включения, продолжительность нагружения, непрерывная продолжительность работы).

Это разные обозначения одного и того же параметра, который показывает в процентах, какое количество времени сварочный аппарат может работать и сколько ему необходимо простаивать (для остывания).

Правила работы на сварочном аппарате таковы, если взять цикл за 100%, то ПВ = 60% означает, что 60% времени инвертор может работать, а 40% ему нужно «отдыхать». Циклы бывают 5 и 10 — минутные, и желательно, чтобы в технических характеристиках также было указано, какой именно цикл имеется в виду.

Например, если при цикле 10 минут время непрерывной работы составляет 60%, то 6 минут можно работать, а 4 минуты сварочный аппарат должен простаивать и остывать. Обычно при разных токах эти проценты отличаются.

Например, при большем токе (180 А) время работы может составлять 70%, а при меньшем токе (120 А) тому же сварочному аппарату не нужно никакого простоя, то есть время непрерывной работы составляет 100%.

Обратите внимание

Следует еще раз отметить, что цикл может быть только 5 или 10 минут, и никак не больше!

Параметр ПВ/ПН/НПР имеет значение, когда необходимо сделать длинный шов или долго работать без перерыва. Для выполнения шва длиной 5 — 10 см или нескольких таких швов этот параметр не особо важен.

Тем не менее, необходимо учитывать, что этот параметр связан со сварочным током. Например, если работать с током 100 А, у инвертора с максимальным сварочным током 150А ПВ/ПН/НПР может быть, например, 60 — 70%.

При этом, работая с тем же током 100 А, у инвертора с максимальным током 200 А ПВ/ ПН/НПР может составлять 80 — 100%. Таким образом, чем рабочий ток относительно максимального меньше, тем ПВ/ПН/НПР может быть выше.

Если кроме режима сварки покрытыми электродами инвертор имеет режим сварки в среде защитных газов (MMA/TIG), то эта характеристика может быть указана отдельно для ММА и для TIG.

Внутри каждого режима могут быть указаны разные величины тока, при которых параметр ПВ/ПН/НПР будет различаться. Иными словами, величина этого параметра не едина для всех режимов инвертора, а изменяется в зависимости от тока и выбранного режима.

Напряжение холостого хода

Напряжение холостого хода — это разность потенциалов между металлом детали и электродом до зажигания дуги при включенном рабочем напряжении. Измеряется в вольтах (В), обозначается буквой U. Также возможны варианты обозначения Uхх или может быть написано словами «Напряжение холостого хода».

Сварочные аппараты инверторного типа

Прежде чем будут рассмотрены различные типы сварочных инверторов, стоит отметить, что есть два подхода к достижению качества выполняемых сварных швов: можно полагаться на вспомогательные функции инвертора, а можно повышать свое мастерство в электросварке.

Однако, зная о существовании таких систем, можно оценивать необходимость их присутствия при выборе аппарата и, соответственно, выбирать инверторный сварочный аппарат с тем или иным перечнем функций.

Hot Start (горячий старт, облегченный старт)

Режим облегченного поджига дуги позволяет запрограммировать аппарат на то, чтобы в самом начале выполнения сварного шва сварочный ток подавался несколько большим, чем тот, на котором будет выполняться весь шов.

Время и величина увеличенного сварочного тока задаются и настраиваются в достаточно широких пределах (вплоть до максимального тока, который способен выдавать инвертор, и в диапазоне от одной десятой секунды до пяти и более секунд)

График режима горячий старт

Этот режим служит для того, чтобы при зажигании дуги электрод не прилипал, быстрее формировалась сварочная ванна, и в конечном итоге для повышения удобства и качества сварки в начале шва.

Arc Force (режим форсирования дуги)

Если по каким-то причинам расстояние между электродом и металлом уменьшается (например, из-за ошибки сварщика или дефекта электрода), есть риск, что электрод прилипнет к детали, придется прекратить сварку и отрывать прилипший электрод.

В режиме форсирования дуги инвертор автоматически увеличивает сварочный ток при приближении электрода к детали, чтобы больше расплавить металл сварочной ванны и исключить прилипание электрода.

Antisticking (режим антиприлипания)

Эта функция служит тем же целям, что и предыдущая, но действует несколько иначе. Если не вдаваться в технические подробности, главное — усвоить, что это тоже полезная функция, которая создает дополнительное удобство.

Бесконтактный поджиг дуги

. Обычно для поджига дуги нужно кратковременно коснуться электродом металла детали. Функция бесконтактного поджига за счет кратковременного повышения напряжения холостого хода позволяет зажигать дугу, не касаясь детали электродом, при поднесении окончания электрода на расстояние в несколько миллиметров.

Импульсный режим

По аналогии с функцией «горячего старта», сварочный аппарат, работающий в импульсном режиме, увеличивает сварочный ток, но не только в самом начале выполнения шва при зажигании дуги, а периодически на протяжении всего времени выполнения шва.

Как и с функцией Hot Start, величина и продолжительность импульсов большого и малого тока настраиваются для достижения наилучшего результата.

Импульсный режим может понадобиться при сварке тонкого металла. Например, при работе с тонкой заготовкой на большом токе можно прожечь металл насквозь, так как глубина сварочной ванны окажется больше толщины детали, а при меньшем токе электрод будет прилипать к детали.

На что влияет импульсный режим и как это может повлиять на выбор инвертора в этом видео. Импульсная TIG сварка.

Чтобы решить эту проблему, необходим импульсный режим — в момент импульса большого тока деталь прогревается, происходит собственно сварка и электрод не прилипает, затем во время импульса меньшего тока деталь немного остывает, и в итоге сквозного прожигания тонкой детали не происходит. Далее этот цикл повторяется, и таким образом выполняется весь шов.

Графическое изображение работы инверторного сварочного аппарата в импульсном режиме

Также импульсный режим удобно использовать для выполнения вертикальных и потолочных швов. Однако необходимо учесть, что импульсный режим требует весьма точной настройки и максимально ровного перемещения электрода.

Память

У более дорогих инверторов, полупрофессиональных и профессиональных, обычно есть функция памяти. Она позволяет запомнить тонкие настройки режимов, например «Горячий старт» или «Импульсный режим».

Таким образом, можно создать определенный режим и при работе в следующий раз уже ничего не менять, не регулировать и не записывать все эти параметры на бумаге или где-то еще.

То есть, если есть какие-то однотипные задачи, можно занести весь режим в память и потом вызывать его из памяти подобно тому, как, например, вызываются телефонные номера из адресной книги в мобильном телефоне.

Защита от перегрева и от перегруза

Наличие этой функции крайне желательно. Если во время работы по каким-то причинам инвертор окажется, перегрет или перегружен, такая защита просто отключит рабочее напряжение, и инвертор будет остывать столько, сколько необходимо, чтобы продолжить работу. Если же такой функции нет, то можно попросту сжечь сварочный аппарат.

Встроенный корректор мощности

Эта функция актуальна для тех ситуаций, когда или мощность электросети недостаточна, или напряжение часто «гуляет». Например, в тех же садовых товариществах и на дачных участках такая функция будет полезна.

Адаптация к напряжению в сети. Эта функция из той же категории, что и предыдущая. Иногда пишут, в каких пределах напряжения сети аппарат может работать. Соответственно, чем шире эти границы, тем лучше.

Опять же, возвращаясь к дачным участкам, на которых бывают проблемы с мощностью, данная функция будет полезна. При стабильных параметрах питающей электросети эта функция на удобство эксплуатации инвертора не влияет.

Перед покупкой сварочного инвертора обязательно следует осведомиться о его ремонтопригодности. Своими силами ремонтировать инвертор сложнее, чем трансформаторный аппарат, поэтому лучше заблаговременно поинтересоваться местонахождением сервисных центров той фирмы, инвертор которой планируется покупать. Особенно это актуально для жителей небольших и отдаленных населенных пунктов!

Рассмотрим на примерах, как выбрать инверторный сварочный аппарат

Далее будут рассмотрены несколько примеров подбора инверторов для определенных задач.

  1. Если сварочные работы планируются в небольшом количестве и предполагается сварка обычной углеродистой стали толщиной 3-5 мм, то сварочный инвертор можно выбрать относительно недорогой.
  2. Если инвертор покупается для дачи, то есть предполагает транспортировку, то важны вес и габариты. В таком случае вполне достаточно инвертора с максимальным током в 130-150 А (для стали толщиной до 6 мм).

Сварочный аппарат с таким максимальным током будет небольших габаритов и веса, так как чем больше сварочный ток, тем больше по размерам сам аппарат. Таким образом, если нужен транспортабельный инвертор, то придется выбирать модели, у которых сравнительно небольшой максимальный ток.

Инвертор для профессиональных работ

Для не толстого металла этого вполне достаточно. Для сварки тонкого металла величина минимального тока инвертора должна быть не более 30 А.

Необходимость наличия в выбранном инверторе вспомогательных функций («Горячий/облегченый старт», «Антиприлипание», «Форсирование дуги» и т.д.) зависит от желания покупателя тратить силы и время на совершенствование своей квалификации электросварщика.

Если объем и вид будущих сварочных работ не известны или же предстоит сваривать различные металлы разной толщины, то следует выбирать сварочный аппарат, который обладает большими возможностями (MMA/TIG, AC/DC, широкий диапазон сварочного тока и т.д.).

Как правильно выбрать сварочный инвертор в магазине, на что обратить внимание — видео рекомендации.

Видео обзор сварочных аппаратов инверторного типа

В этом обзоре будут рассмотрены 6 различных инверторных аппаратов, их достоинства и недостатки. Чтобы сделать правильный выбор сварочного инвертора, посмотрите видео обзор.

Для того чтобы сваривать цветные металлы в режиме TIG, возможно, стандартной комплектации инвертора будет недостаточно, поэтому при покупке полезно уточнить комплект поставки и, в случае необходимости, запланировать дополнительные расходы.

В заключение этого раздела еще один совет, но он совсем не технического характера, а скорее эмоционального. Важно, чтобы выбранный инвертор банально нравился — на уровне эмоций. Характеристики, безусловно, важны, но при прочих равных условиях стоит выбрать ту вещь, которая вызывает больше положительных эмоций!

obinstrumente.ru

Основные характеристики сварочного инвертора / Разное / Интернет-журнал сайта Кувалда.Ру

Максимальный диаметр электрода

По своей сути – та же характеристика диапазона рабочего тока. Иногда по неграмотности или злонамеренно указывается диаметр электрода, которым заявленным максимальным током варить не получится. Иногда наоборот: указан максимальный диаметр электрода, явно не дотягивающий до значения заявленного сварочного тока.


Последний вариант изредка является проблеском совести поставщиков-обманщиков. В качестве максимального тока они указывают ток короткого замыкания. А максимальный рабочий диаметр электрода указывают все-таки честно.

Тип сварочного тока: постоянный (DC) или переменный (AC)

Варить постоянным (иначе прямым, по-английски – DC) током проще: легче удерживать дугу. Поэтому 99,9% современных инверторных аппаратов ММА выдают постоянный сварочный ток.

А вот среди трансформаторов раньше большинство составляли как раз аппараты переменного тока.

Переменный ток (по-английски – AC) используется для сварки цветных металлов. Но не аппаратами ММА, а аппаратами TIG. Поэтому сварочный инвертор ММА, выдающий переменный ток, — большая редкость.

Напряжение без нагрузки

После включения аппарата, до момента поджига дуги напряжение на кончике электрода существенно выше, чем во время работы. И чем оно выше, тем легче поджечь дугу. Но стандарты запрещают уровень напряжения холостого хода на аппаратах, выдающих прямой ток, свыше 100В.

Для еще большего сокращения рисков используют т.н. блоки VRD. Аппарат, снабженный VRD, имеет на кончике электрода до начала поджига дуги всего несколько вольт. И лишь при прикосновении к металлу напряжение холостого хода восстанавливается до уровня, необходимого для поджига дуги.

На всех электродах всегда указывается полярность подключения, тип сварочного тока (постоянный или переменный) и минимально требуемый для поджига уровень напряжения холостого хода. Для абсолютного большинства широко распространенных электродов он не превышает 60В.

Напряжение холостого хода, также как и сварочный ток, зависит от уровня входного напряжения. Чем ниже напряжение в источнике питания, тем ниже напряжение холостого хода. Поэтому по мере снижения напряжения питания поджиг электрода становится все сложнее.

Рабочий цикл, он же ПВ (период включения), он же ПН (полезная нагрузка)

ПВ указывается двумя цифрами. Первая – сила тока. Вторая – процент времени. Например, «130А-50%» означает, что данный аппарат током 130А может варить половину времени. А столько же будет простаивать в ожидании охлаждения до рабочей температуры. Если измерения проводятся на максимальном токе аппарата, первую цифру опускают, оставляя только показатель в процентах. Например, если аппарат с номиналом 160А имеет напротив «ПВ» запись «30%», это означает, что током 160 ампер он может работать 30% времени, а 70% будет остывать.

Все верно. Остается только добавить, что отечественный ГОСТ Р МЭК 60974-1-2004 не устанавливает единой обязательной методики измерения показателя ПН для аппаратов ММА.

«Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами»
.

Европейская методика, изложенная в стандарте EN60974-1, предлагает измерение на нагрузочном стенде при температуре окружающей среды 40С только до первого отключения ввиду перегрева. Полученный результат относят к 10-минутному промежутку. Получается, сработала термозащита через 3 минуты, цикл аппарата на данном токе – 30%.

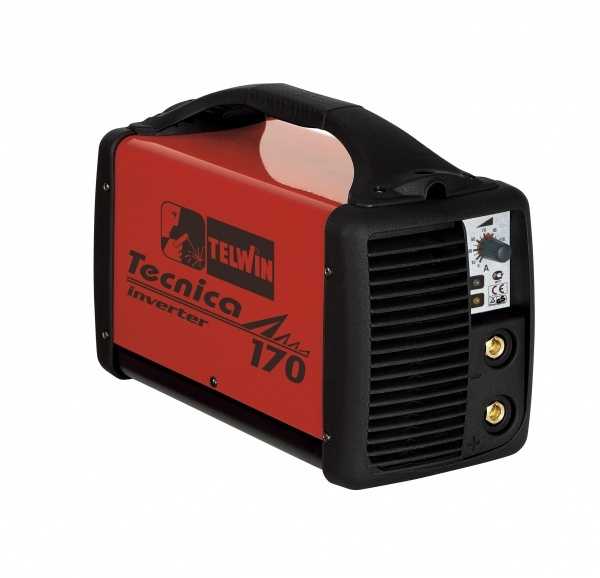

Методика концерна TELWIN. К настоящему времени ее используют большинство китайских производителей (тех, которые вообще проводят такие испытания своих машин). Сам итальянский концерн при замерах ПВ своих аппаратов по собственной методике после показателя скромно указывает «TELWIN». Абсолютное большинство китайских производителей этого не делает.

Наконец, существует российская, она же советская, методика. По своей сути она ближе к методике TELWIN: суммируются все промежутки за контрольный период, когда аппарат работал. Но отрезок берется не 10, а 5 минут. И – самое главное – аппарат сначала вводится в режим срабатывания защиты от перегрева, после чего начинаются измерения.

В итоге один и тот же аппарат по всем 3 методикам выдает совершенно различный процент! Естественно, самые скромные «циферки» получаются по европейской методике, а самые впечатляющие – до 2 раз и более – по методике Telwin.

Исполнение: класс защиты IP


Класс защиты IP указывает на исполнение электротехнических приборов в отношении твердых объектов (первая цифра) и жидкостей (вторая цифра).

Определить степень защиты аппарата можно визуально. Если у аппарата с IP21 все вентиляционные щели полностью открыты, то у IP22 они уже прикрыты сверху выступающими козырьками. А у аппарата с IP23 эти козырьки почти полностью закрывают щели.

Степень защиты IP24 и выше технически затруднена и не имеет смысла.

Исполнение: класс изоляции (по нагревостойкости)

Многие материалы при нагреве выше определенной температуры утрачивают свои рабочие свойства. Для стандартизации материалов по данному признаку введена классификация изоляции по нагревостойкости. Почти все сварочные инверторы на транзисторах IGBT имеют класс изоляции H, что соответствует предельной температуре нагрева 180С. Предыдущая «ступенька» — класс F – означает предел нагрева 155С. Выше класса F – только класс С, указывающий на возможную температуру нагрева свыше 180С.

Температура эксплуатации


Как и внутренний нагрев, внешний нагрев и особенно охлаждение накладывают на эксплуатацию определенные ограничения. Большинство инверторных сварочных аппаратов пригодны для работы в диапазоне от 0С до +40С. Если аппарат пригоден для эксплуатации на морозе, обязательно указывается его предельное значение: минус 20С или минус 40С.

Автор текста: Ю.Шкляревский.

Если вы хотите чтобы ваши друзья тоже прочитали эту заметку, воспользуйтесь этими кнопочками:

www.kuvalda.ru

технические характеристики и специфические свойства

Использование сварки в быту является довольно частым. Сварочные операции производят агрегатом, действующим за счет силового трансформатора, являющегося центральным конструкционным элементом в устройстве.

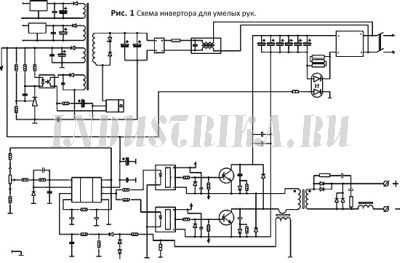

Схема инвенторного сварочного аппарата.

Агрегаты для сварки имеют не только достоинства, одновременно можно выделить и наличие эксплуатационных недостатков. Использование сварочных инверторов в быту связано с качественным скачком в области сварки. Что же представляет собой данный агрегат?

Особенности работы сварочных инверторов

Выбор инвертора нужной модели определяется соответствующими техническими характеристиками. Отсутствие знаний обо всех конструктивных особенностях сварочных инверторов будет препятствовать качественному выбору. Отличие сварочных инверторов состоит в особой мобильности, то есть их можно с легкостью перемещать по определенной площади и поднимать на определенную высоту.

Универсальный сварочный инвертор позволяет работать с любыми электродами, поддерживающими постоянный или переменный ток. При этом можно использовать неплавящиеся электроды, то есть аргонодуговую сварку. Регулировать силу тока инвертора можно в большом диапазоне. В агрегате предусмотрены специальные функции, которые устройство может с успехом реализовать:

Схема устройства инвертора для сварки.

  1. Предотвратить процесс залипания (Arc Force).
  2. Снизить силу тока во время короткого замыкания для минимальных значений (Anti-Sticking).
  3. Обеспечить розжиг для электрода (Hot start).

Недостатки, которые можно выделить:

  1. Длина кабеля должна быть не больше 2,5 м, что является ограничением.
  2. Необходимый температурный диапазон будет определяться типом инвертора.
  3. «Внутренняя» схема нуждается в постоянной очистке от пыли.
  4. Высокая стоимость инвертора, который стоит в два раза дороже, чем трансформатор.

Некоторые из моделей нельзя эксплуатировать в зимних холодных условиях, как и любую электронику. Контраргументом, который противостоит недостаткам, является многофункциональность инвертора и удобство в его работе. Вместе с тем способ усвоения метода работы со сварочным инвертором является наиболее простым, поэтому и доступным многим покупателям.

Таблица сварочных токов

Инверторы получили широкое применение благодаря разнообразию всех характеристик, помогающих превосходно осуществлять сварку как металлов, так и сплавов. Свойства инверторов зависят от вида сварки, который характерен для определенной модели:

  1. Ручной дуговой.
  2. Автоматической.
  3. Полуавтоматической.

Инвертор выполняет не только процесс сварки металлов, но и резки. Устройство инвертора отличается по своим конструктивным особенностям в зависимости от типа сварки.

Основные технические характеристики инверторов

Показатель мощности выступает одной из основных технических характеристик, присущих любой модели инвертора. За счет показателя потребляемой мощности определяются значения величины показателя и диапазона его изменений, в пределах которых происходит изменение значений тока. Максимальным значением тока для сварки является показатель, превышающий 300 А. Если инвертор с показателем малой мощности, то регулировка технических характеристик происходит в диапазоне 10-130 А.

Максимальный ток при сварке может не только влиять на скорость сварки, но и позволяет использовать сварочные электроды с разным размером диаметра. Это автоматический процесс, поскольку регулирование скорости сварки не связано с ее указанием на датчиках прибора.

Схема утройства передней панели инверторного аппарата.

За счет повышенного сварочного тока возможен быстрый переход металлического состава электрода на свариваемую кромку. Производительность сварки не зависит от ее скорости. Это связано с тем, что сварочный процесс больше ориентирован на настройки и подгонку необходимых для сварки деталей. На это может уйти очень много времени, как и на то, чтобы удалить шлак, накопившийся на сварочных швах.

Присущие агрегату для сварки технические характеристики, которые способны защитить его от воздействий извне, сводятся к свойствам:

  1. Противоударности.
  2. Влагозащищенности.
  3. Пылезащищенности.

Для каждой модели инвертора предусмотрен уровень температурного рабочего диапазона, определяемого в процессе производства агрегата. Если помещение является холодным, то после хранения в нем инверторов может не произойти их включения.

Специфические технические характеристики инверторов

Устройствам присущ ряд важных характеристик, позволяющих осуществлять резку по металлу способом воздушно-дугового вида резки.

Схема дросселя для инверторного аппарата.

Их можно одновременно применять в процессе ручной сварки. С этой целью осуществляют настройку сварочного тока, выбрав значение полярности. Расчет бытового устройства необходим в получасовом интервале при условии непрерывного горения дуги.

Если интервал непрерывного процесса работы выбран небольшой, то это позволяет использовать силовые элементы с транзисторными ключами, имеющими малую мощность. Эти технические характеристики являются определяющими для стоимости сварочных инверторов и их размеров.

Наличие иных характеристик устройства инвертора и его возможностей не будет оказывать влияние на качество сварных швов после того, как будет окончена работа агрегата. Разделение различных моделей инверторов по данному признаку считается условным.

Принцип работы сварочного оборудования

Технические характеристики промышленных и бытовых приборов

В процессе работы современного инвертора используется принцип двойного преобразования. Если не вникать во все нюансы работы агрегата, в которых может разобраться только специалист, можно остановиться на основном моменте, связанном с параметром частоты переменного тока. На входе агрегата ток выпрямляется, а затем, пройдя фильтр, он переходит на транзисторную сборку, где происходит его преобразование. Поэтому вырабатываемый ток высокой частоты будет иметь параметры, которые определяются видом модели.

Максимальным значением тока в/ч является 50 кГц. Этот результат связан с особенностью, которая сводится к скачкообразным повышениям силы тока. По этой причине в аппаратах для сварки применяются малогабаритные трансформаторы с небольшим весом. Обычный сварочный аппарат и трансформатор инвертора имеют разницу в весе, которая колеблется в интервале нескольких десятков раз, что и определяет небольшие габариты устройства.

Продолжительность включения сварочного инвентора.

Инверторы могут использоваться не только в промышленных условиях, но и в быту, так как предусмотрены различные виды сварки. Данный критерий позволяет разделить инверторы на четыре основных типа, из которых для бытовой сварки пригодно только устройство, имеющее аббревиатуру ММА («ручная дуговая»). Предназначение других типов инверторов связано с более сложным технологическим процессом сварки.

Электроды, применяемые в устройстве ММА для сварки в быту, могут быть обычными, все зависит от размера элемента. Толщина свариваемого металла определяется маркой электрода, то есть его сечением.

Учитывая параметры, которые определяют напряжение и мощность прибора, лучше всего воспользоваться аппаратом, подключаемым к обычным розеткам. В любом случае рассчитаны они на приборы, имеющие мощность не больше 4 кВт. На это и требуется опираться при покупке сварочных инверторов, поскольку при этом не надо будет производить установку отдельной розетки, ограничивая возможную мобильность устройства, так как оно везде может понадобиться.

Вместе с тем требуется уделить внимание параметру частоты силы тока: чем данный показатель больше, тем прибор более легок и компактен. Будет достаточно параметра силы тока максимум 160 А.

Способность прибора к постоянной работе сводится к одной операции по сварке за 15 минут, после чего можно начинать следующую. Чем выше напряжение прибора при «холостом ходе», тем дуга загорается легче. Среди добавочных функций можно выделить выпрямление тока, в результате чего при нагреве металла получается высококачественный шов.

Поскольку перемещать инвертор можно путем ручной переноски, к агрегату прилагают дополнительно «чемоданчик». Данный вид прибора «не любит» пыли и грязи, поэтому требуется уделить особое внимание этому моменту, выяснив у продавца особенности ухода за инвертором. Вместе с тем следует поинтересоваться о возможности ремонта агрегата.

Как правильно выбрать инвертор?

При покупке следует подготовиться к худшему. Если учитывать данное правило, то оно никогда не подведет, поэтому предварительно следует задать соответствующий вопрос продавцу о том, где данную модель можно отремонтировать, проведя сервисное обслуживание и гарантийный ремонт.

Для любого обычного человека понятно, что никто не станет делать ремонт прибора, если он не обеспечен соответствующими гарантийными обязательствами. Поэтому перед покупкой следует задать все соответствующие вопросы продавцу, которые должны быть связаны со взаимоотношением изготовителя и магазина.

Таблица требуемых технических характеристик для сварочного инвертора.

Все технические и общие вопросы должны выясняться с особенной тщательностью, иначе время нахождения агрегата на гарантийном ремонте может увеличиться. Все указанные выше аспекты должны быть предусмотрены с целью, чтобы соответствующий выбор был сделан и новичком, а не только профессионалом.

К другим свойствам сварочных инверторов относятся такие, которые неподготовленным покупателям не будут полезны. Если возникли какие-либо сомнения в процессе выбора инвертора, то целесообразным будет разговор с экспертом-практиком. Необходимо осмысливать, что, делая оценку сварочных инверторов по определенной технической характеристике, к наилучшему выбору можно и не прийти. Необходимо тщательно и всесторонне исследовать свойства прибора, выяснив способы наилучшего его применения, ориентируясь сначала на цель покупки аппарата.

Одним делом является каждодневная профессиональная работа, а другим — использование устройства в быту. Возможно, что прибор будет применяться не часто, а только с целью проведения легких операций. Платить излишние средства за многофункциональный сварочный инвертор, потенциал которого не будет применяться на практике, смысла нет.

Как правильно прочитать перечень характеристик?

Для более полной технической характеристики нужен перечень, который предусматривает каждый элемент с единицами измерения. Приведена таблица для модели KEMPPI MINARC EVO150.

Например, в строке таблицы информация «Рном при Iмакс ПВ 35%TIG 150 A / 3,2 кВт» читается следующим образом. При использовании дуговой сварки максимальный уровень силы тока составляет 150 А, а номинальная мощность при данной силе тока — 3,2 кВт, если нагрузка равна (ПВ) 35% в среде защищенного газа. Данное устройство должно иметь эффективную систему охлаждения.

Питающая сеть должна иметь уровень напряжения и соответствующую частоту, которые определены теми значениями, являющимися характерными именно для РФ. Сварочный инвертор имеет предел допустимого уровня при падении напряжения, составляющий 180 В. Необходимая сила тока при сварке поддерживается плавной настройкой аппарата либо стабилизатором, который в него встроен.

Расшифровка аббревиатуры характеристик аппарата

Рассмотрим значения характеристик, которые связаны с аббревиатурой MMA, TIG, MIG/MAG, PAC, ПВ. Характеристики инвертора, обозначаемые аббревиатурой TIG, ПВ и ММА, требуется рассмотреть отдельно. TIG (tungsten inert gas) означает в переводе с английского: дуговой метод сварки с использованием электрода на присадке, который является тугоплавким. При защитной среде аргона либо иных видов газа, являющихся инертными. Этот вид электрода применим при сварке металлов или сплавов.

ПВ — означает продолжительность включения. Значение данного параметра указывается в процентах и определяется отношением продолжительности рабочего времени в условиях нагрузки к общему времени, которое включает всю сумму времени работы устройства под нагрузкой, а также паузы.

Общее время составляет значение, равное 5 минутам. Оптимальным значением ПВ, достигающим 80%, принято считать 1 минуту перерыва и 4 минуты работы. Если время работы под нагрузкой увеличивается, то это приводит к тому, что срабатывает тепловая защита в блоке управления агрегатом. Обозначение ММА расшифровывается как metal manual arc, что в переводе с английского читается как «сварка ручная со сменным электродом».

Например, если рассматривать в приведенной выше таблице строку с содержанием «Рвых. (to = 40°C) ММА ПВ 100% 100A / 24,0В», то она будет иметь информацию о выходной мощности сварочного аппарата Рвых. включая ее показатели в процессе непрерывной работы за счет сменных электродов в ручном режиме при полной нагрузке, равной 5 мин, при силе тока 100 А и напряжении 24 В.

Охлаждение радиатора происходит при температуре 40 градусов по Цельсию в окружающей среде. Сопоставляя одноименные значения, указанные в перечне для разных моделей, реально сделать вывод о том, насколько являются эффективными показатели, присущие системе охлаждения.

В характеристиках разных приборов может содержаться аббревиатура: PAC, MIG или MАG (metal inert/active gas), что в переводе с английского означает полуавтоматическую сварку с использованием проволоки при наличии среды инертных газов с защитной функцией, например аргона либо углекислого, являющегося активным. В устройствах, оснащенных данной функцией, имеется:

Схема работы сварочного инвертора.

  1. Сварочная горелка для режима работы на автомате.
  2. Механизмы для подачи проволоки.
  3. Шланг, отвечающий за подачу газа при наличии отсекающего клапана.

Последний элемент синхронизируется с работой системы подачи газа туда, где крепится баллон с газом.

Под аббревиатурой РАС (plasma arc cutting) подразумевают плазменно-дуговую резку. Этот метод связан с процессом удаления из зоны работы сварочной дуги сплава через сопло при сжатом воздухе. Использование кислорода на основе подогрева для наибольшей эффективности позволяет в достаточной степени повысить скорость реза и его качество.

Следует отдельно рассмотреть значения аббревиатуры для составляющих элемента, то есть их технические характеристики.

moyasvarka.ru

Технические характеристики сварочных инверторов

Развитие возможностей использования инверторов для сварки различных металлов и сплавов определяет разнообразие характеристик. Для ручной, полуавтоматической и


автоматической сварки, а также для резки металлов воздушно дуговой строжкой подразумевает различные характеристики сварочных инверторов. Сварочные инверторы для автоматической и полуавтоматической сварки не только имеют иные характеристики, но и конструктивно отличаются от устройств ручной дуговой сварки.

Основной характеристикой любого инвертора является его потребляемая мощность. Она определяет величину и диапазон изменений сварочного тока. Максимальный ток сварки может превышать 300А. Малой мощности инверторы сварочные технические характеристики, которых рассчитаны на диапазон регулирования 10-130А. От величины максимального тока зависит возможность варить электродами определенного диаметра и скорость сварки. Скорость обычно не указывается, но это получается само собой. Повышенный ток способствует быстрому переходу металла электрода на свариваемые кромки. Скорость сварки мало влияет на производительность, поскольку в сварочном процессе больше времени уходит на настройки, подгонку свариваемых деталей удаление шлака со сварочного шва.

Важное место занимают характеристики защищенности агрегата от внешнего воздействия: пылезащищенность, влагозащищенность, противоударность конструкции. Каждый тип инвертора имеет рабочий диапазон температур, который определяется производителем. Полупроводниковые приборы и транзисторы чувствительны к отрицательным значениям. Агрегат, хранящийся в холодном помещении при отрицательной температуре, может не включиться.

Специфические характеристики сварочных инверторов позволяют производить резку металла воздушно-дуговым способом. Одновременно они могут использоваться в качестве сварочного устройства для ручной сварки. Для этого достаточно произвести настройку тока сварки и выбрать полярность.

Все инверторы сварочные технические характеристики, у которых содержат указание на их профессиональную принадлежность, рассчитываются на время непрерывной работы 8 часов. Бытовые устройства рассчитываются на период непрерывного горения дуги в пределах 30 минут. Малый период непрерывной работы дает возможность использование силовых элементов и транзисторных ключей меньшей мощности. Это определяет меньшие габариты и цену сварочного инвертора. Прочие технические характеристики и возможности бытовых и профессиональных устройств не отличаются и не влияют на качество сварного шва по окончанию работы. Поэтому разделение по этому признаку носит условный характер.

Читайте также


  • Сварочный инвертор своими руками

    Что нужно знать для того чтобы собрать сварочный аппарат, работающий на инверторном принципе своими руками, вы узнаете из этой статьи. ...


  • Сварочный аппарат инвертор

    В статье описываются основные достоинства сварочных аппаратов, работающих на инвертором принципе, которые с очевидностью показывают преимущества ...


industrika.ru

как выбрать оборудование и какой аппарат лучше

Специалисты по поиску и найму людей всегда говорят, что нет понятия «лучший» кандидат на позицию. Правильное слово – «подходящий» кандидат. Так и с выбором инвертора. Мы говорим о принципах выбора самой подходящей модели под конкретные нужды здесь и сейчас.

Вот уж действительно кому арбуз, а кому свиной хрящик: кто-то ищет сварной аппарат в частный автосервис, а кто-то собирается варить чугунный забор на даче. А у третьего жесткий денежный лимит на покупку – ни копейки больше. Вот по такому принципу и будем рассуждать – ищем не лучшие сварочные аппараты, а самые подходящие для вас: здесь и сейчас.

Рейтинговые хайпы и поиск истины

Делать обзоры и выставлять рейтинги – дело неблагодарное. Вас тут же заподозрят в оплаченном продвижении товаров, найдется куча скептиков или просто любителей возражать всем сразу и по любому поводу. Особенно яркими рейтинговые хайпы получаются по поводу товаров высокой конкуренции. А инверторные аппараты для сварки как раз относятся к таким: выбор сварочных инверторов на рынке предоставлен огромный – их море.

Что делать и как выбрать сварочный аппарат? Грамотные рекомендации еще никому не помешали, наводки общего характера помогут сфокусировать внимание на самых оптимальных вариантах. Выбор инверторного сварочного аппарата должен быть умным и аргументированным.

Кому по силам провести открытое прозрачное тестирование всех предлагаемых на рынке инверторов, чтобы дать справедливую экспертную оценку возможностям каждого аппарата и выделить лучший инверторный сварочный аппарат в нескольких номинациях? Легче провести широкий опрос среди профессионалов, чтобы вывести справедливый рейтинг по отзывам.

Выбор модели инвертора.

Но при нынешних сетевых возможностях накручивать лайки нужным товарам и раздавать негативные отклики конкурентам такие опросы вряд ли будут носить объективный характер. Что делать и кому верить?

Верить будем самим себе, а объективные «наводки» общего характера получим следующим образом:

  • Возьмем рейтинги инверторных аппаратов от популярных сварочных ресурсов рунета.
  • Сравним критерии их выбора, прочитаем все возможные отзывы и выведем усредненные критерии для себя.
  • Сформируем «рейтинг рейтингов сварочных аппаратов» – выведем чемпионский список нескольких инверторных машин с учетом разных нужд, функций и цен.

С точностью можно утверждать одно: лучшего и единственного инвертора всех времен и народов не может быть в природе. И это понятно: задачи и профессионализм разных сварщиков отличаются друг от друга как земля и небо. Глубина кошельков – тоже. Поэтому запоминаем первую народную примету и двигаемся дальше, чтобы научиться думать, рассуждать и делать грамотный выбор сварочного инвертора для приобретения.

Народная примета №1: Если какой-нибудь сварочный ресурс объявляет о самом лучшем сварочном инверторе для всех и каждого, не ходите больше в этот ресурс и закиньте его в свой черный список. И не верьте тому, что в нем написано.

Перед тем, как двигаться дальше, уточним на всякий случай, зачем этот инвертор нужен в принципе? Если кто забыл, то главная функция этого прибора – преобразование тока, это по своей сути источник электрического питания сварочной дуги. Питание от инвертора правильное и очень эффективное. Вспомним кое-что из физики, вы ведь хотите выбрать инвертор по уму? Так что не ленимся.

Вспоминаем физику, как работает сварочный инвертор

Алгоритм работы инвертора.

Мы живем с электрической сетью, в проводах которой течет переменный ток. Он все время меняет направление – частицы с положительным зарядом двигаются то в одну, то в другую стороны. При постоянном токе направление и величина не меняются. Как работает сварочный инвертор: он превращает ток из переменного в постоянный, а затем опять в переменный, но другого качества: с меньшим напряжением и большей силой тока.

  • Сетевой ток с традиционным напряжение в 220В превращается в постоянный с помощью выпрямителя, собранного по принципу диодного моста.
  • Постоянный ток вновь превращается в высокочастотный переменный с помощью главной фишки инвертора – блока транзисторов.
  • Все эти переходы «туда и обратно» затеваются ради одного: у нового переменного тока больше сила тока и меньше напряжение.
  • Вы не поверите, но новый высокочастотный переменный ток вновь превращается с помощью выпрямителя в постоянный. Именно в таком виде он подается на сварочную дугу.
  • Силу тока можно менять – она зависит от качеств самого инвертора: его мощности и некоторых других технических характеристик.

Схема сварки электродом.

Вот мы и дошли до главного – для чего нужен инвертор, как он работает и, самое главное, чем отличаются друг от друга его разные модели: силой тока. Конечно, есть еще ряд отличий, мы с ними разберемся ниже, но главный и принципиальный критерий – параметры подаваемого сварочного тока.

Преобразованием тока занимались и раньше – с помощью тяжеленных трансформаторов и специальных выпрямителей. Трансформаторы широко используются и сейчас. Они тоже повышают силу тока за счет понижения напряжения, но у них низкий КПД, чрезвычайно высокий расход электроэнергии и неподъемные габариты. Инвертор в сварочном аппарате – принципиально новое решение, он действует совсем по-другому.

Инверторные сварочные аппараты намного легче и универсальнее, у них значительно выше КПД и по времени, и по расходуемой энергии. Увеличение частоты стандартного тока с помощью переключающихся транзисторов позволяет регулировать силу тока.

Качество сварочных швов также выигрывает. Таким образом, «электрические мелочи» привели к маленькой и изящной революции в сварочном деле буквально в начале 2000-х годов. Инверторные источники сварочного тока стали вытеснять своих громоздких предшественников на всех фронтах сварочных работ и не только. Рассмотрим выбор сварочного аппарата в виде инвертора.

Электрическая схема

Электрическая схема инвертора.

При всем разнообразии инверторных аппаратов устроены и работают они по одному принципу.

Вне зависимости от модели в их состав обязательно входят части электрической схемы:

  • Выпрямитель для преобразования переменного тока в постоянный.
  • Транзисторный блок для генерации высокочастотных импульсов в соединении «косого моста».
  • Трансформатор для повышения силы высокочастотного тока и понижения его напряжения с изолированными обмотками и защитой их выхода.
  • Еще один выпрямитель с мощными диодами для преобразования высокочастотного переменного тока в постоянный.

Обязательные элементы в устройстве инвертора

Что обязательно должен содержать качественный аппарат:

  • Радиаторы для отведения тепла от нагревающихся выпрямителей и транзисторов.
  • Термодатчик для автоматического отключения электропитания при достижении температуры нагрева выпрямителей 90°С.
  • Мощный резистор для постепенного пуска работы, который связан с электролитическими конденсаторами и электромагнитным реле.
  • ШИМ – контроллер для управления работой всех элементов.

Дополнительные опции в инверторе

Прочие опции:

  • Антистик – функция антизалипания электрода.
  • Быстрый розжиг или форсирование сварочной дуги.

Народная примета №2: если продавец начал рассказывать, что их инвертор отличается от всех остальных новым принципом работы, разворачивайтесь и уходите от такого продавца. Можете помахать ему рукой.

Функциональная схема инвертора.

Поговорим-ка о целесообразности покупки инверторного аппарата в принципе. Удовольствие не из дешевых, множество мастеров сварки до сих пор пользуются трансформаторами и выпрямителями старого образца и не жалуются на судьбу. Инвертор – дань моде или реально нужный прибор, за который не жалко выложить приличную сумму денег?

Общие преимущества или что даст инвертор

Какие преимущества сварки инвертором:

  • Швы получаются в итоге качественнее.
  • Малый вес и компактность, это портативные сварочные аппараты, которые дают вам высокую мобильность.
  • Значительная экономия электроэнергии.
  • Меньше разбрызгивается металл во время сварки, тратится меньше сырья.
  • Швы высокого качества могут выполнить даже новички.
  • Возможность работать с разными технологиями из-за универсальности приборов.

Теперь недостатки

Недостатки использования инвертора:

  • Высокая цена.
  • Дорогой ремонт, особенно замена блока транзисторов.

Если вы дочитали обзор до этого места и не раздумали покупать инверторный аппарат, поздравляем и желаем успеха в дальнейшем чтении. Мы разобрались с вопросом что такое инверторная сварка. Теперь приступим к характеристикам моделей и главному вопросу – как выбрать сварочный инвертор.

Технические характеристики и критерии выбора лучших аппаратов

Составные части сварочного инвертора.

Разберемся с техническими характеристиками аппаратов, предлагаемые их производителями – попробуем сформировать рабочий список:

  1. Номинальный сварочный ток или мощность инвертора. Одна из главных характеристик, всегда присутствует в паспорте прибора. Это сила тока, при которой аппарат работает ровно, стабильно, без перегрева и перегрузки. Этот показатель тесно связан со следующим – ПН.
  2. ПН – продолжительность нагрузки. Очень важный критерий об отношении рабочего времени ко времени, нужном на перерыв из-за перегревания. Параметр указывается в процентах. Если, например, ПН указана в 60%, то аппарату после десяти минут работы нужно остывать такие же десять минут.
  3. Диапазон скачков напряжения: есть инверторы, которые способны стабильно работать в условиях, когда напряжение скачет на 20 – 30%. Такая характеристика особенно важна для работы в сельской местности. Сварочный инвертор, работающий лишь при стабильном напряжении в 220 В, не годится в условиях нестабильной электросети.
  4. Диапазон регулировки сварочного тока. Чем шире этот диапазон, тем универсальнее прибор, с помощью которого можно варить и тонкие металлические листы, и массивные литые детали. У бюджетных моделей для домашнего пользования такой диапазон очень скромный: 150 – 200А.
  5. Снижение напряжения холостого хода – R.D.Речь о снижении напряжения до безопасного уровня 10 – 12В в момент простоя аппарата. Нужный уровень тока мгновенно возвращается при касании электродом заготовки.
  6. Диаметр электродов для сварочных работ обычно находится в интервале от 1,4 мм до 6,0 мм. Этот показатель зависит от силы тока, генерируемого инвертором. Допускаемые размеры диаметра всегда указываются в технических характеристиках приборов. При покупке аппарата лучше выбирать модели хотя бы с небольшим запасом по этому критерию на всякий случай. «Всяким случаем» является риск прыжка напряжения в сети вниз.
  7. Температурные условия эксплуатации. Важнейший критерий для российских регионов, особенно в холодных климатических поясах. Обычно приемлемым температурным диапазоном считаются показатели от -15°С до +40°С. Но если вы живете в регионе с холодными зимами, ищите приборы с более широкими температурными показателями. Не забывайте, что хранить инверторный аппарат нужно с учетом этих же цифр: если это склад, он должен быть отапливаемым. Заодно заметим, что сварочные аппараты в виде инверторов не любят лишней влаги из-за риска образования конденсата. Капризен не сам аппарат, капризны его электронные схемы: что есть, то есть. Температурная чувствительность считается одним из недостатков инверторов в целом.
  8. Вентиляция. Кроме слишком низких или слишком высоких температур и повышенной влажности электронные схемы инверторов не любят пыли. Здесь нужно делать разницу: если профессиональные и промышленные аппараты обязательно должны иметь в своем составе специальные туннельные системы вентиляции, то для бытовых ручников эти требования не являются такими уж критичными. Тем не менее любой инвертор нужно чистить от пыли дважды в год по крайней мере.
  9. Форсаж дуги – отличная дополнительная функция, полезная особенно для новичков. Это автоматическое повышение сварочного тока при приближении электрода к поверхности заготовки. В результате снижается риск залипания, повышается качество дуги, исчезают брызги расплавленного металла.
  10. Горячий старт – еще одна дополнительная опция для быстрого поджига дуги: это опять автоматическое повышение силы сварочного тока, но на этот раз в момент зажигания сварочной дуги. Очень повышает общую комфортность работы и, следовательно, настроение.
  11. Антиприлипание или антистик – третья дополнительная опция: в момент прикасания электрода к поверхности металлической заготовки сварочный ток автоматически отключается на очень короткое время. При отнимании электрода он сразу же восстанавливается.

График напряжения и выходного тока.

Теперь нужно решить, какие именно сварочные аппараты инверторного типа вам нужно рассмотреть с точки зрения технологического процесса сварки и режима работы.

Таких типов всего три:

  • MMA – приборы для ручной дуговой сварки;
  • MIG/MAG – полуавтоматические аппараты;
  • TIG – автоматы для сварки в аргоне.

Эти три типа приборов различаются и по цене, и по используемым технологиям, и по профессиональной компетентности сварщиков, способных работать на них. Иными словами, это абсолютно разные аппараты практически по всем критериям. Поэтому рейтинги должны формироваться для каждого типа инверторов отдельными пакетами.

Третьим пакетом будут не «голые» автоматы TIG для аргонной сварки, а универсальные инверторы, позволяющие работать по разным технологиям, в том числе TIG. Нас ведь интересует обзор и выбор самого подходящего инвертора для домашнего пользования или небольшой частной мастерской – как правильно выбрать сварочный инвертор для своих нужд. Промышленными автоматами пусть занимаются крупные производства, они разберутся без нас.

Пакет №1 инверторы для ручной дуговой сварки MMA

Сразу обращаем внимание: аббревиатура MMA – Manual Metal Arc обозначает то же самое, что РДГ – ручная дуговая сварка. Конечно, это сварочный инвертор для дома и дачи – чисто бытовой прибор. Чем отличаются домашние сварочные процессы от промышленных? Малым объемом работ, это понятно.

Но что гораздо важнее – это разнообразием сварочных работ – от починки малюсенькой бронзовой ручки до сварки чугунных ворот на даче. Здесь-то и поможет инверторный сварочный аппарат для дома: с ним можно использовать самые разные электроды, для нержавейки в том числе. Чаще всего для домашних работ будет вполне достаточно приобрести MMA прибор, который сможет работать по 10 – 15 минут с последующим перерывом на 30 минут.

FUBAG IR 200 – чемпион по отзывам и упоминаниям во всех сварочных рейтингах

Немецкая модель китайского производства. Высокий максимальный ток до 200 А позволяет работать со всеми типами электродов с диаметрами не больше 5-ти миллиметров и для сварки, и для резки металлов. Отличный диапазон напряжений с нижней границей в 150 В: с ним спокойно можно ехать работать в деревню с перепадами электричества. Прекрасно подходит для новичков, так как есть все три «облегчающие» функции: форсаж дуги, горячий старт, антистик.

Главные плюсы:

  • хороший запас мощности – запас тока;
  • не боится больших скачков напряжения;
  • облегчающие работу опции для новичков;

Главные минусы:

  • скромная длительность работы без перерыва – всего 40%.

Сварог ARC 205 J96

Совместная китайско-российская модель может расцениваться как универсальный аппарат: кроме ручной дуговой сварки MMA с его помощью можно варить в аргоне по технологии TIG. Сразу нужно оговориться, что возможности аргонной сварки этого аппарата не распространяются на работу с алюминием и его сплавами из-за отсутствия режима переменного тока TIG AC. Мощность прибора не самая большая – он выдает всего 180 А максимального сварочного тока. Зато может работать намного дольше, чем его конкуренты: продолжительность включения 60%.

Не выдерживает резких и больших скачков напряжения, диапазон рабочих значений 187 – 253 В, так что в сельскую местность с ним осторожно… Есть горячий старт и антистик, нет форсажа дуги.

Главные плюсы:

  • можно варить в аргоне;
  • длительность работы при серьезных нагрузках;

Главные минусы:

  • не работает при больших скачках напряжения.

Ресанта САИ-220

Китайская линейка моделей с самой агрессивной рекламной политикой на сварочных ресурсах Рунета. Завоевали популярность не за счет рекламы, а за счет отличного соотношения цена / качество – относительной дешевизне в сочетании с приличным качеством. Из троих призеров нашего рейтинга ручников выдает самый высокий уровень сварочного тока – до 220 А. С ним можно варить и резать массивные металлические детали, диаметр электродов может достигать 5-ти мм. У Ресанты самый высокий коэффициент ПВ – 70%, на нем можно долго работать без перерыва на остывание.

Не боится скачков напряжения. Есть антистик и горячий старт, форсажа дуги нет. При всех вышеизложенных ярких положительных свойствах недостаток тоже яркий: частые поломки. На них жалуются во всех форумах, хотя и встречаются отзывы типа «все отлично, никаких поломок». Эти полярные мнения как раз и говорят о нестабильности аппарата с поломками.

Такими в свое время были советские телевизоры: их качество зависело от конкретного экземпляра, а не от модели или марки производителя. Так что с поломками дела у Ресанты обстоят неважно. Если вы мастер на все руки и не боитесь технического ремонта своими руками, возможно, Ресанта вам подойдет. Хранить бережно, обращаться – тоже.

Главные плюсы:

  • самый высокий сварочный ток;
  • не боится скачков напряжения;
  • компактность, небольшой вес – всего 5 кг;
  • отличная цена.

Главные минусы:

  • поломки!
  • не любит пыли и влажности.

Пакет №2 полуавтоматы MIG & MAG

Стоимость полуавтоматов на порядок выше ручников, их никак не отнести к бюджетным моделям. Можно ли отнести их к профессиональным аппаратам? Безусловно. В любом случае, делая выбор сварочного инвертора, нужно хорошо знать фронт планируемых сварочных работ: для чего он вам нужен? Если вы это хорошо знаете, выбрать самый оптимальный вариант будет несложно. Поехали.

Aurora OVERMAN 180

Аппарат китайского бренда, выпускающего широкую линейку любительских инверторов. Данная модель – самая популярная благодаря отличному соотношению цена – качество. Максимальная мощность не самая высокая – 175 А, но ее вполне достаточно, если работать с проволокой диаметром 1 мм.

Характерной особенностью Авроры является ее технологическая гибкость: специальной ручкой «Индуктивность» можно регулировать жесткость вольтамперной характеристики ВАХ. Таким образом инвертор прекрасно адаптируется как под сварку тонких металлов, для которой нужна мягкая ВАХ, так и под работу с тяжелыми заготовками с жесткой ВАХ.

Нюансы с протяжкой проволоки больше подойдут новичкам, чем опытным мастерам: скорость протяжки проволоки регулируется не вручную, а кнопкой лишь с двумя значениями «быстро» и «медленно». Мастера предпочитают регулировать подачу проволоки тоньше и самостоятельно вручную.

Главные плюсы:

  • широкие возможности настроек сварочной дуги;
  • надежность, редко ломается;
  • энергетическая экономичность;

Главные минусы:

  • примитивная регуляция скорости подачи проволоки.

Сварог EASY MIG 160 N219

Многие путаются со страной – производителем продукции Сварог, поэтому сначала разберёмся с этим вопросом. Сварог – это российский бренд, но производится продукция в Китае. В данном случае не нужно опасаться китайского «синдрома» – дешевых и некачественных товаров. Сварог – весьма продвинутая линейка оборудования, соответствующего мировым стандартам. Один гарантийный срок чего стоит – 5 лет! Ни один производитель не дает такой технической надежности.

Отличная опция для автосервиса или других кустарных мастерских. Максимальная мощность сварочного тока 130А еще ниже, чем у Авроры, но для непрерывных работ с тонкими металлическими листами и с проволокой самого популярного диаметра 0,8 мм этой мощности достаточно.

С этим аппаратом можно использовать и флюсовую проволоку: на нем легко переключается полярность тока. Вольтамперные характеристики также гибкие, они отлично адаптируются под скачки напряжения и подстраиваются под работу с тонкими металлами, делая дугу «мягче», а если нужно – «жестче» для массивных заготовок.

Механизм подачи проволоки очень надежный, с двумя роликами для проволок разного диаметра.

Главные плюсы:

  • надежность и длительный гарантийный срок;
  • высокое качество шва, можно варить алюминий;
  • компактность и небольшой вес

Главные минусы:

  • стоимость выше, чем у аналогов.

Elitech ИС 190П

Еще один российский бренд, продукция которого выпускается в Китае. В этом случае также нужно забыть о китайский стереотипах: Elitech производится на новых современных заводах, построенных и работающих в рамках самых жестких международных стандартов. Подходит для работ с обоими типами проволоки – с обычной и флюсовой.

Максимальная мощность сварочного тока 150А в сочетании с высоким ПВ 80% дает отличную возможность поработать долго качественно при условии тонкой проволоки – диаметр должен быть меньше одного миллиметра. Чрезвычайно популярен в гаражах: экономно тратит электроэнергию, сохраняет работоспособность при серьезных скачках напряжения – до 160В, напряжение на входе 160 – 253В. Удобен в управлении: все ручки вынесены на переднюю панель.

Единственное, на что жалуются мастера – короткий рукав горелки – всего 2 метра. В результате при верхних работах приходится возиться со всякими подставками для самого аппарата. Довольно компактен и небольшого веса – 11,8 кг.

Главные плюсы:

  • экономное потребление электроэнергии;
  • удобный в управлении;
  • компактен;

Главные минусы:

  • при диаметре проволоки 1 мм работает непродолжительно, требуется остывание;
  • короткий рукав горелки в два метра.

Пакет №3 универсальные сварочные инверторы

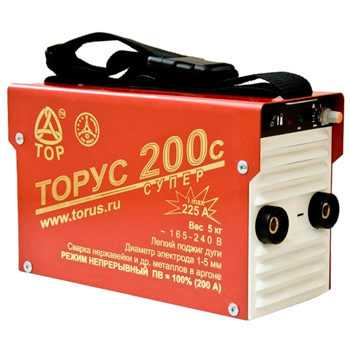

Торус 200с Супер

Аппарат московской марки отличается чрезвычайной устойчивостью работы в самых жёстких условиях, его можно смело назвать «гарантийным» чемпионом, он отлично держится и после окончания всех обещанных гарантий и сроков. Работает по технологиям с диаметром вплоть до 5-ти мм. Инвертор может быть сертифицирован по НАКС, что говорит о реально высоком качестве получаемых сварочных швов.

Это объясняется наличием грамотной микропроцессорной схемы формирования оптимального тока. Аппарат универсален не только своими функциями, но и «всеядностью»: он подходит и новичкам, и опытным мастерам. Отличается огромным диапазоном сварочного тока: от 20-ти до 220 А. Минимальный уровень тока в 20 А дает возможность варить в аргоне самые тонкие металлические листы.

Главные плюсы:

  • прост в использовании, работать с ним очень комфортно;
  • высокая длительность постоянной работы;
  • не боится скачков напряжения;

Главные минусы:

  • доплата за сертификацию НАКС.

Сварог TECH ARC 205 B Z203

Работает в режимах MMA и TIG с очень неплохими техническими характеристиками: мощностью тока до 200 А при высокой продолжительности нагрузки ПВ в 80%. Этот аппарат снабжен отличной системой вентиляции, которая позволяет ему работать практически без перерывов на остывание при условии, правда, что ток будет ниже 160 А.

В эту модель встроен цифровой индикатор силы сварочного тока – это дает редкую возможность выстраивать величину тока до нужного уровня «на глаз». Имеются все три опции для облегчения работы: форсаж дуги, антистик, горячий старт. Если работы проводится в условиях повышенной влажности, автоматически включается режим снижения напряжения холостого хода VRD, что в разы снижает риск поражения электрическим током при сварке во влажной среде.

Аргонная технология представлена в данном приборе не в полном объеме. Максимальная мощность в режиме TIG всего 5 кВт, нет режима TIG AC для работы с легкими сплавами. Вместе с тем доступна и, более того, великолепно производится сварка нержавейки, латуни и бронзы.

Также на данном инверторе очень удобно работать с тугоплавкими электродами в специальном режиме TIG Lift с розжигом касанием. Аппарат также можно сертифицировать НАКС, что дает возможность работать с трубопроводами, котлами и другими ответственными несущими конструкциями.

Главные плюсы:

  • длительная работа без перерыва на остывание;
  • возможность настраивать ток вручную в самых разных диапазонах;
  • надежность;

Главные минусы:

  • нельзя варить алюминий и его сплавы.

Кедр MIG-160GDM

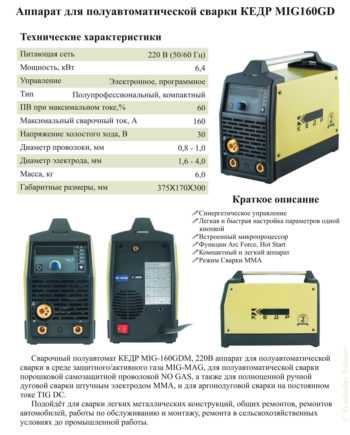

Технические характеристики инвертора Кедр MIG-160GDM.

Самый многопрофильный или универсальный аппарат в данном обзоре: он позволяет работать и по технологии MAG/MIG, и с аргоновой горелкой с электродами с одной, правда, оговоркой – алюминий с ним варить нельзя.

Главный элемент в приборе – микропроцессорное синергическое управление с двумя кнопками: выбора режима и многофункционального регулятора. Аппарат чрезвычайно удобен для новичков и может стать их выбором номер один. Нельзя не отметить некоторые нюансы, это низкая ПВ, что лимитирует диаметр проволоки для работы: он должен быть меньше 3-х мм.

Главные плюсы:

  • очень хорош для новичков;
  • настоящая многофункциональность;

Главные минусы:

  • не любит скачков напряжения;
  • можно работать только с малыми токами.

Вместо заключения

Сварочный инвертор в разборе.

Как вы видите, ни в одном из трех рейтинговых пакетов нет аппаратов мировых лидеров в производстве инверторов: немецких, французских и итальянских моделей. Это так, потому что критерием номер один мы выбрали распространенность и доступность хороших сварочных аппаратов в отечественных магазинах, включая далекие регионы.

Несколько слов о лидерах, это ровно три страны: Италия, Франция и Германия. Вся тройка сконцентрирована на разработке новых моделей и расширении потребительских линеек сварочных инверторов.

Самые признанные и известные фирмы, продукции которых можно доверять, следующие: итальянские бренды Selco и Helvi, французский Gysmi и немецкий Fubag. Если традиционные итальянские марки занимают нишу среднего ценового сегмента, то немецкие и французские аппараты стоят дороже и оправдывают свою немалую цену полностью: они практически не ломаются.

Высокая стоимость таких аппаратов окупается огромным ресурсом, комфортностью работы на них и простотой выбора режима сварки. Если у вас есть желание и возможность выбирать профессиональный сварочный инвертор в данном сегменте, принципы рассуждений как выбрать сварочный инвертор для дома или мастерской, точно такие же, как излагалось выше.

Желаем удачи в приобретении самого подходящего инверторного аппарата для ваших работ. Планируйте, считайте, открывайте таблицы с техническими характеристиками, сравнивайте. Современная сварка – занятие интеллектуальное.

tutsvarka.ru

Главные характеристики сварочных инверторов

выбор сварочного инвертора профессионально


Тема источника питания для сварочного оборудования незаслуженно упускается из виду. Между тем, это одно из ключевых условий, определяющих возможности аппарата и, соответственно, его выбор.


Рабочий диапазон входного напряжения
Отечественный стандарт однофазного напряжения с 2002 года составляет 230 вольт при частоте 50 герц. По привычке с советских времен мы говорим «220 вольт». Именно таков был стандарт в СССР. С точки зрения того же ГОСТ, допускающего долговременное (читай – постоянное) отклонение уровня напряжения в 5%, 220 вольт – в пределах нормы.

Частота питающего сигнала для сварочного инвертора значения не имеет. 50 или 60 Гц – все равно на входе аппарата переменное напряжение сначала преобразуется в постоянное. А вот уровень напряжения значение имеет, причем очень серьезное.

Во-первых, любой сварочный инвертор имеет диапазон напряжения питания, в пределах которого он работает. При выходе уровня напряжения питания за эти границы аппарат перестает функционировать.

Рабочий диапазон напряжения питания определяется конструктивными особенностями самого аппарата. Например, аппарат серии «Хозяин» Best Rus может функционировать в диапазоне напряжения питания от 185 до 265В. Если напряжение ниже 185В или выше 265В, он сообщит об ошибке и не будет выдавать никакого сварочного тока. Аппарат серии Best Mini сможет функционировать при пониженном напряжении вплоть до 140 вольт и повышенном до тех же 265В. Если напряжение выйдет за указанные рамки в процессе работы, аппарат остановит процесс сварки.

Характерно, что напряжение в ограниченных по мощности источниках может существенно проседать с поджигом дуги. Померили напряжение в розетке – 230В. Подключили аппарат, стали варить – «не тянет». Отключили, опять замерили напряжение – 230В. Включили, стали варить – опять не тянет. А оказывается, сварочный аппарат для местного участка цепи – явная перегрузка. Типичное следствие перегрузки – снижение уровня напряжения. Поэтому полезной функцией является вольтметр входящего напряжения.

А вот трансформаторные аппараты ММА такого недостатка как ограниченный диапазон рабочего входного напряжения не имеют: у них нет нижней границы рабочего диапазона напряжения питания. Каким бы низким ни было напряжение питания, трансформаторный аппарат ММА будет выдавать сварочный ток. Правда, возможно, он будет бесполезно малым. Но об этом подробнее несколько позже.


Блок PFC
Для снижения нижней границы рабочего диапазона существует 2 принципиальных конструкционных решения:

  1. Комбинирование характеристик штатных узлов аппарата. Например, изменение соотношения числа витков в первичной и вторичной обмотках трансформатора.
  2. Добавление дополнительных узлов, обеспечивающих изменение электрических параметров.


Ко второй категории относится добавление т.н. блока PFC – блока корректировки коэффициента мощности (Power Factor Correction). Это дополнительный электронный узел, обеспечивающий повышение эффективности использования поступающей энергии.

В числовом исчислении возможности блока PFC в части повышения эффективности используемой энергии небезграничны – в пределах 15%. Но применение данного блока также позволяет снизить нижнюю границу рабочего диапазона напряжения до 90В и даже ниже. В то время как добиться границы ниже 140 вольт при сохранении всех основных параметров просто варьированием характеристик штатных узлов затруднительно.

Остается добавить, что сам по себе блок PFC – решение весьма затратное. Поэтому его реализуют только на мощных и сравнительно дорогих аппаратах.


Расчет потребляемой мощности аппарата ММА
И вот самый интересный и практичный момент статьи: какую же мощность потребляет сварочный аппарат ММА?

Мощность на выходе, т.е. на сварочных проводах, у любого аппарата ММА, если только он выдает заявленные характеристики, т.е. обеспечивает для сварочного тока требуемое по ГОСТ напряжение дуги, одинакова:

Рвых = Iсвар*(20 + 0,04*Iсвар)

Где Iсвар – сила используемого сварочного тока, а (20+0,04*Iсвар) - требуемое по стандарту напряжение сварочной дуги.

Но в процессе прохождения электротока по компонентам аппарата часть энергии преобразуется в тепло (нагрев компонентов) и улетучивается с воздухом, нагнетаемым вентиляторами охлаждения. КПД (Коэффициент Полезного Действия) отражает процент эффективно преобразованной энергии.  В зависимости от режима эксплуатации и условий окружающей среды его значение будет варьироваться. Но усреднено можно взять 85%, или 0,85.

Однако и это еще не все. Сварочный инверторный аппарат также имеет реактивную нагрузку. Т.е. из полученной от источника энергии часть возвращается в сеть не преобразованной. Долю преобразованной энергии от общей потребленной указывает показатель коэффициента мощности. В отечественной классификации он же называется «косинус фи». В разных инверторах он может существенно разниться. А в пределах одного и того же аппарата он будет не одинаков для различных токов. Усреднено можно взять тоже 0,85. (В России запрещена эксплуатация электрических приборов, подключаемых к бытовым сетям, если их «косинус фи» ниже 0,7).

И вот теперь можно записать формулу полной мощности, потребляемой аппаратом ММА от сети 230В:

Рпотр = Iсвар*(20 + 0,04*Iсвар)/0,85/0,85

У аппаратов, оборудованных блоком PFC, коэффициент мощности выше – 0,95-0,98. Поэтому формула для них будет выглядеть так:

Рпотр = Iсвар*(20 + 0,04*Iсвар)/0,85/0,98

Обратите внимание, что полная мощность указывается в Вольт-Амперах, а не Ваттах!

Простые расчеты по приведенной формуле показывают, что аппарат без блока PFC на сварочном токе 160А будет потреблять около 5,9кВА (ток 25А при напряжении 230В), а при токе 200А – 7,6кВА (ток 34А при напряжении 230В).

У таких же аппаратов с блоком PFC эти цифры составят 5,1кВА (22А при 230В) и 6,7кВА (29А при 230В), соответственно.

А теперь вопрос: на какой максимальный ток рассчитана обычная бытовая розетка? Напомню: 16А (3,68кВА) . При более высоком токе выбивает пробки.

Если у Вас есть ребенок-старшеклассник или Вы сами обожаете решать квадратные уравнения, попрактикуйтесь. Для остальных сообщу, что 3,68кВА обычной розетки позволят варить током не более 105А. (При наличии блока PFC – чуть больше 120А). Так что какой бы ни был у Вас номинал сварочного аппарата ММА, от розетки варить электродом толще 3,2 мм не получится.

На практике при разрыве сварочной дуги потребляемая мощность несколько повышается. Причем процент увеличения потребляемой при разрыве дуги мощности может существенно разниться. Однако в наше время, когда ценовая конкуренция не позволяет раскошеливаться на компоненты «с запасом», эта цифра чаще всего существенно ниже 20%, а по времени занимает долю секунды. Потому в расчетах обычно не учитывается.

При использовании трехфазных аппаратов, подключаемых к источнику 380В (400В), расчет потребляемой мощности производится аналогичным путем, но результат нужно разделить на «корень из 3», что составляет приблизительно 1,73.


Работа от пониженного напряжения
Работа от пониженного напряжения имеет свою специфику. Она заключается в том, что при пониженном уровне напряжения аппарат выдает меньший сварочный ток, чем заявлено для нормального напряжения. Чем ниже напряжения питания, тем ниже максимальный сварочный ток. Ведь с понижением уровня напряжения снижается уровень отбираемой аппаратом мощности.  При этом дисплей будет показывать расчетное значение, а не фактическое. К сожалению, лишь единицы производителей указывают реальный максимальный ток для различных уровней напряжения питания.

Например, аппарат Best Mini 160 при напряжении 220 вольт обеспечивает сварочный ток 160А при напряжении дуги 26,4В. Этого с лихвой хватает, чтобы варить электродом 4,0 мм. При 140В входного напряжения Best Mini 160 работать будет, но током не выше 100А при 24В напряжения дуги. Этого хватит, чтобы варить электродом 3,2 мм, но не 4,0 мм.

Таблица изменения рабочего диапазона сварочного тока Best Mini 160 в зависимости от уровня входного напряжения выглядит следующим образом:

Уровень вход.напряжения Диапазон рабочего тока Диаметр электрода
220В 10-160А 1,6-4,0мм
200В 10-160А 1,6-4,0мм
180В 10-160А 1,6-4,0мм
160В 10-120А 1,6-3,2мм
140В 10-100А 1,6-3,2мм


Хотя при 140В напряжения питания на дисплее Best Mini 160 и будет красоваться 160А, реально будет выдаваться только 100. То же и у любого другого аппарата ММА. Если бы сварочный ток действительно замерялся, цифры на дисплее непрерывно скакали бы.

Получается, что брать аппарат с «запасом» по току имеет смысл, когда известны:

  • точный уровень пониженного напряжения питания;
  • каков диапазон рабочего тока у аппарата при таком уровне напряжения.


Пониженный уровень напряжения питания сказывается не только на количественном показателе  сварочного тока, снижая верхнюю границу его диапазона, но и на качестве тока. Аппараты, которые при нормальном напряжении легко варят электродами УОНИ, с понижением уровня напряжения питания утрачивают эту способность.

С понижением уровня напряжения также снижается уровень напряжения холостого хода (оно же напряжение без нагрузки). Поджиг электродов усложняется пропорционально снижению уровня напряжения.


Работа от генератора
В заключение буквально пару замечаний о работе сварочных инверторов ММА от генератора:

  1. Никогда не подключайте сварочный инвертор к инверторному генератору. Даже если инверторный генератор имеет достаточную мощность. Оба прибора используют конденсаторные блоки. Чтобы исключить повреждение инверторного генератора, нужно знать характеристики конденсаторных блоков обоих приборов и уметь их сравнивать.
  2. Подключать инверторный сварочный аппарат ММА к обычному генератору можно, если рабочая (она же номинальная) мощность генератора превышает расчетную мощность потребления аппарата на данном сварочном токе. А в случае сварочного тока свыше 105А при наличии на генераторе силовой розетки или силовых выводов-клемм.


Ю.Шкляревский, ООО «БэстВелд»

profitoolinfo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
