Содержание

Ручной станок для сетки рабицы своими руками

Рабица является универсальным материалом. Сетку используют для создания ограждений, заборов. Ее применение не ограничивается только в качестве материала для возведения зданий. Сетка активно применяется в ландшафтном дизайне. Можно использовать ручной станок для изготовления сетки рабицы своими руками. Для экономии денег можно соорудить самодельный станок из подручных средств.

Необходимые инструменты

Для создания ручного аппарата по изготовлению указанного изделия потребуются следующие свои материалы:

  • металл кусками;
  • аппарата для сварки;
  • напильник;
  • ролики;
  • наждачная бумага;
  • подшипниковые обоймы;
  • болгарка;
  • пластина;
  • веревка с мелом;
  • металлический уголок.

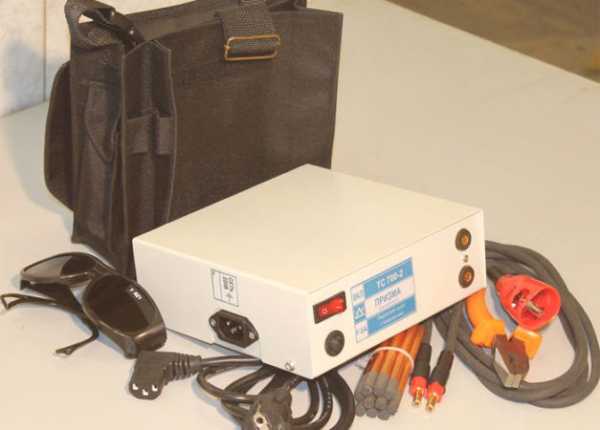

Сварочный аппарат

Принцип работы станка заключается в том, что мастер посредством одной руки направляет проволоку, а посредством другой вращает станочную ручку. При сборке важно следить за спиралями. Они не должны спутываться.

Элементы самодельного аппарата

Стандартный ручной аппарат для производства сетки рабицы включает в себя:

  • нож-пластину;
  • устройство для натяжения;
  • основание;
  • вал и рукоятку на нем;
  • шнек.

Нож-пластина

Основные функции в самодельном станке выполняют нож-пластина и шнек. Благодаря этим устройствам металлическая проволока закручивается в виде ячеек. Оба устройства придают нужный размер ячейкам сетки.

При вращении ножа формируются витки требуемого размера. Шнек отвечает за расстояние между получившимися витками.

Базовым материалом для изготовления шнека является труба из стали. В ней делается прорезь в виде спирали. Прорезь можно сделать с помощью токарного станка, для чего необходимо обмотать трубу веревкой в форме спирали, обрисовав ее мелом.

Поверхность трубы необходимо тщательно отшлифовать. Для начала поверхность обрабатывается напильником, а затем наждачной бумагой. Длина трубы должна быть такой, чтобы мастер смог уложить три витка полосы. С целью упрощения процесса возможна покупка готовой винтовой втулки.

Конструкция ножа станка

Нож фиксируется на валу, который оснащается вращательной рукояткой. Отдельное внимание уделяется расстоянию между трубой и ножом. Оно должно составлять 1 мм. Нож в трубе должен иметь свободный ход и выступать на несколько сантиметров.

Углы и пазы перед началом работ рекомендуется тщательно смазать для улучшения скольжения проволоки.

Для трубы вырезаются два уголка. Их длина должна равняться длине трубы. Оба уголка свариваются с трубой по обеим сторонам.

Необходимо осуществить крепление конструкции на основании. В нем потребуется проделать отверстия, через которые станок для сетки рабицы будет фиксироваться к столу.

Функции устройств аппарата

Самодельный станок для изготовления сетки рабицы состоит из четырех устройств:

  • смазывающего;
  • подающего;
  • наматывающего;
  • натяжного.

Смазывающее устройство фиксируется на пластине с роликами. Базой для подобного устройства является велосипедный насос.

Насос крепится на пластину дном кверху. Донышко отрезается, а насосная крышка легко фиксируется на корпусе, крепя в нем пробку. Пробка разрезается, а в насос заливается масло.Края насоса дополнительно укрепляются подшипниковой обоймой.

Станок для производства рабицы включает в себя подающий механизм, за основу для которого берется промышленное вязальное оснащение. В центре основания аппарата фиксируют метровый штифт из стали. К нему приваривают два прута диаметром 10 мм. На верхнем конце штыря крепят подшипник с кольцом и поводком.

Наматывающий механизм представляет собой трубу со специальными спиралевидными прорезями и ножом. Наматывающий механизм формирует нужный размер ячеек.

Натяжной механизм аппарата имеет вид прямоугольного треугольника, в котором:

  • пластина из стали с отверстиями для роликов служит гипотенузой треугольника;
  • остальные стороны изготавливаются из стального уголка.

Для лучшего натяжения рекомендуется сделать порядка 30 отверстий в пластине гипотенузы.

Рекомендации по производству сетки рабицы

Любой станок для плетения сетки рабицы устанавливается на столе так, чтобы его рукоятка могла удобно вращаться.

Во избежание спутывания проволочного материала в процессе изготовления сетки необходимо поместить его на трубу одним концом, а на другом подвесить груз. Конец с грузом проводится через натяжные ролики.

Аппарат для производства сетки рабицы необходимо проверить перед началом работы. Проволоку вставляют в навивочный механизм и прокручивают. На выходе должна получиться строка с ячейками правильной формы. Ровность строки проверяют вдоль на весу. При явных неровностях строки потребуется дополнительная регулировка роликов станка.

Значение имеет выбор проволочного материала. Чаще применяют проволоку из стали, имеющую полимерное или оцинкованное покрытие.

Обычная стальная проволока нуждается в покраске, поскольку под воздействием дождей она быстро ржавеет. Оцинкованная стоит дороже, но уже имеет необходимую защиту от ржавчины. Полимерная имеет применение в качестве основы для сетки рабицы, но отличается высокой ценой.

Мягкость проволоки влияет на вид применяемого ножа. Если предполагается плести сетку рабицу из мягкой проволоки, то берется плоский нож. Жесткая требует применения ножа, выгнутого вокруг своей оси. Жесткая проволока требует большего угла изгиба.

Технология плетения

Схема плетения сетки рабицы на самодельном станке включает в себя чертежи и этапы на их основе:

  1. применяемую проволоку промазывают машинным маслом или путем использования специального смазывающего устройства на самом станке;
  2. проволочный конец сгибается крюком;
  3. изделие протягивают через паз, закрепляя на ноже внутри трубы;
  4. вал вращается за счет рычага;
  5. прокручивание вала идет до тех пор, пока не получится форма волны;
  6. проволоку разделяют на отрезки нужной длины;
  7. намотку проволоки делают на перевернутое ведро;
  8. 1,45 метра проволоки дает 1 метр сетки рабицы;
  9. перед натяжкой сетки ее части скрепляют друг с другом;
  10. крайнюю проволоку вывинчивают, торцы рабицы прикладывают один к другому, вынутая проволока осуществляет закрепление;
  11. готовую скрепленную сетку фиксируют на забор или другой объект.

Натяжение и крепление рабицы производится гвоздями и рейками. Натянутую и закрепленную сетку требуется прокрасить кистью. Так обеспечится полное проникновение краски в плетение.

Видео по теме: Станок для плетения сетки рабицы

promzn.ru

Изготовление сетки рабицы своими руками

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

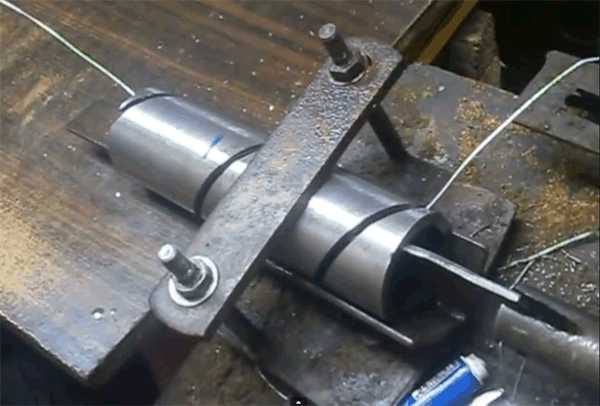

Ручной станок для изготовления сетки рабицы.

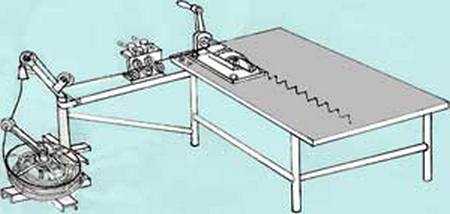

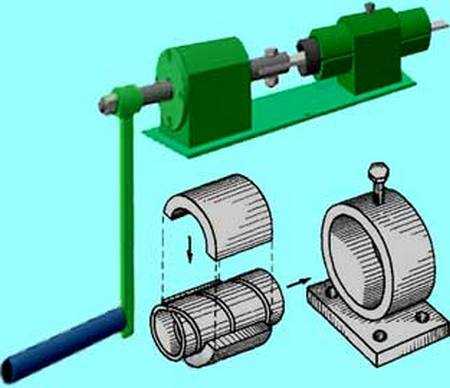

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

  • Основание.
  • Шнек — труба со сквозным пазом в виде спирали.
  • Нож – пластина для накрутки витков.
  • Вал с рукояткой.
  • Механизм с роликами для натяжки проволоки.

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Изготовление сетки рабицы своими руками.

Технология изготовления сетки рабицы довольно проста, станок крептся к столу, моток с проволокой укладывается возле станка, конец проволоки проводится через натяжные ролики и вставляется в механизм навивки.

Ручкой вращаем механизм, на выходе шнека получается уже изогнутая проволока. Прокручиваем механизм до тех пор пока не получим нужную длину заготовки сетки, отрезаем проволоку кусачками.

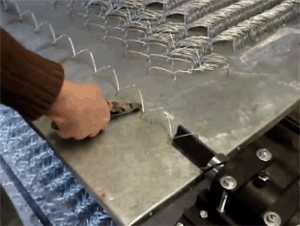

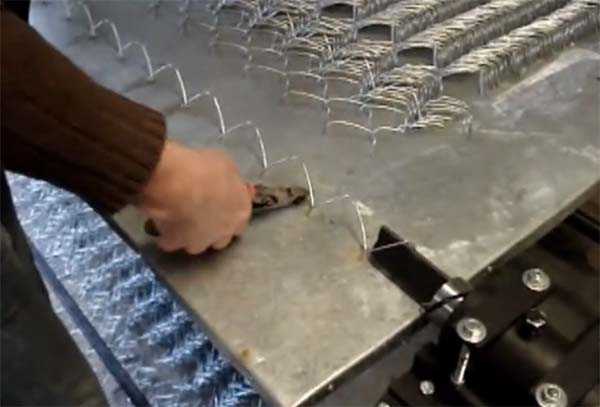

Далее кусок проволоки из станка вставляем в петлю предыдущей заготовки. Вращаем рукоять станка, новая заготовка вкручивается в петли предыдущей заготовки, опять отрезаем заготовку. Продолжаем наращивать полотно сетки таким способом до нужной длины.

По мере наращивания заготовок из проволоки получается полотно из сетки, необходимой длинны. Концы проволоки на сетке по краям нужно загнуть пассатижами.

С помощью такого самодельного станка можно изготовить сетку рабицу для ограждения приусадебного участка, изготовления вольеров для птицы, домашних животных, можно изготовлять сетку на продажу под заказ. Станок можно усовершенствовать, подключить электродвигатель и производительность будет намного выше.

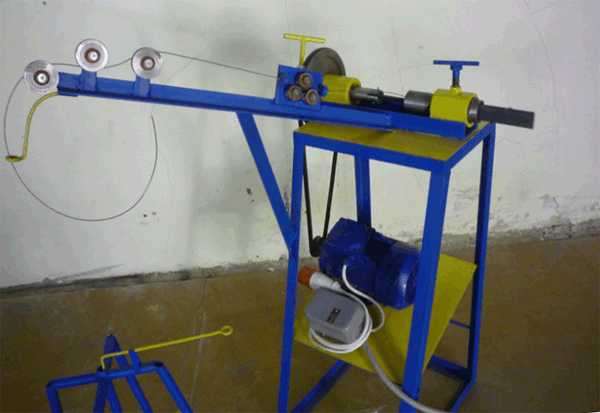

На фото станок работающий по такому принципу, но оборудованный электродвигателем.

Советы начинающим вязальщикам рабицы.

Изготовление сетки рабицы, самодельный станок видео.

Популярные самоделки из этой рубрики

Как установить забор из профнастила…

Установка забора из сварной сетки…

Делаем плетень своими руками: фото, видео…

Забор из профнастила на ленточном фундаменте…

Как установить забор из сетки рабицы…

Как сделать забор из горбыля…

sam-stroitel.com

Станок для изготовления сетки рабицы своими руками – схема

Производство сетки рабицы – это самый простой бизнес для домашних условий. Данная бизнес идея требует небольших вложений финансовых средств. Организовать прибыльное производство сетки рабицы в домашних условиях можно с помощью оборудования сделанного своими руками (ниже описаны чертежи). Со временем можно приобрести готовые автоматические станки. Технология производства ода из самых простых. Начинайте заниматься собственным производством в три шага:

  1. Приобрести проволоку.
  2. С помощью станка выплести рулон рабицы.
  3. Продать продукт по рыночной стоимости.

Рентабельность бизнеса от 70%. Сетка рабица относится к строительным материалам, а значит, обладает сезонностью активных продаж (6 месяцев) и постоянным спросом. Заменить ее в хозяйстве более дешевым материалом для ограждений – невозможно. Рассмотрим более детально все этапы организации самого простого домашнего бизнеса.

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;
  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ – 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Преимущества производства сетки рабицы в домашних условиях

Данная бизнес-идея идеально подходит для организации домашнего производства благодаря целому ряду причин. Бизнес с небольшими вложениями определен следующими факторами:

  • Станок обладает не сложной конструкцией и можно изготовить своими руками.
  • Стоимость расходных материалов (проволоки, смазки) также весьма доступна для реализации первых продаж. Дальше бизнес следует развивать, инвестируя в него заработанные средства.
  • Не требуется больших площадей при организации производства. Сетка сматывается в рулоны и не занимает много места.
  • Средняя производительность. Это редкая степень производительности для домашнего бизнеса. За 1 час новичку под силу произвести 2 стандартных рулона рабицы.

Также следует отметить, что при таких комфортных условиях для создания бизнеса его рентабельность сохраняется на неплохом уровне. На рынке строительных материалов можно встретить пластиковую сетку рыбицу. Но пластик не составит большую конкуренцию металлическому ограждению. Ведь в 85% случаях ее используют для ограждений. В то время как пластиковая сетка рабица обладает своими недостатками для оградительного предназначения:

  • более высокая стоимость;
  • низкая прочность;
  • нулевая пожароустойчивость;
  • выгорает на солнце.

Кроме того сетка с полимерным покрытием не уступит многим преимуществам материала пластика. Организация домашнего производства сетки рабицы на самодельном станке, который можно сделать своими руками по чертежам.

Как украсить сетку рабицу своими руками фото

А на десерт несколько оригинальных решений для украшения заборов из сетки. Посмотрите как оригинально можно украсить сетку с помощью: цветной полипропиленовой ленты, закрашенных пластиковых бутылок и коробочек с киндер сюрприза:

Сетку рабицу можно так же использовать в ландшафтном дизайне:

Сферы применения таких сеток значительно выше чем может показаться на первый взгляд. Соответственно данный факт имеет прямое влияние на востребованность товара на строительном рынке.

businessideas.com.ua

Изготовление сетки рабицы своими руками в домашних условиях

Изготовление сетки рабицы своими руками

Содержание статьи

Если принято решение оградить земельный участок «лёгким» вариантом забора, без установки тяжёлых опор и использования бетонного раствора, то сетка рабица как некстати подходит для этого.

Для забора из сетки рабица достаточно прочных опор, установленных на расстоянии не более 2-2,5 метра. Можно даже обойтись без монтажа горизонтальных лаг, закрепив сетку прямо к вертикальным столбам посредством саморезов по дереву и широких шайб.

Понятное дело, что для такого забора кроме опор, в качестве которых может использоваться различный металлопрокат или деревянный брус, потребуется ещё и сетка рабица. И вот об изготовлении такой сетки своими руками и будет рассказано ниже.

Изготовление сетки рабицы

Сделать рабицу вполне под силу своими руками, для этого достаточно знать кое-что про изготовление сетки рабицы. Чтобы облегчить себе работу и значительно ускорить весь процесс, рекомендуется сделать простой, но достаточно эффективный станок для этих целей.

Основными рабочими частями станка для изготовления сетки рабицы являются механизмы натяжения проволоки и её намотка на специальный барабан. Для формирования сетки за барабаном расположен металлический нож, который направляет и закручивает стальную проволоку в барабан.


При изготовлении станка для сетки рабица стоит учитывать тот факт, что изменить впоследствии размер ячеек сетки не получиться, он будет фиксирован и зависит от расстояния спиралевидных прорезей в барабане. Поэтому, перед тем как сделать станок для плетения сетки рабица, важно сначала определиться с нужными размерами её ячейки.

Схема станка для плетения сетки рабица

Общую принципиальную схему работы самодельного станка для плетения сетки рабица можно посмотреть на картинках. Конечно, здесь многое зависит от используемых материалов для изготовления станка, а расположение его элементов может быть несколько иным.


Тем не менее, очень важно соблюдать некоторые правила и рекомендации, которые являются обязательными для эффективной и продуктивной работы станка для рабицы. Так, очень важно, чтобы проволока для плетения сетки рабица своими руками, не путалась в процессе намотки на барабан. Для этого вблизи станка необходимо установить приспособление, на которое будет вешаться моток с проволокой для изготовления сетки рабицы.


Путь от бухты с проволокой для плетения сетки лучше оборудовать подвижными роликами, в которые можно было бы заложить стальную проволоку. В таком случае получиться избежать образования колец (запутывание проволоки), а сам процесс изготовления сетки рабицы будет быстрым и лёгким.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Станок для плетения сетки рабица своими руками

20 апреля 2015

Просмотров: 7854

Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.

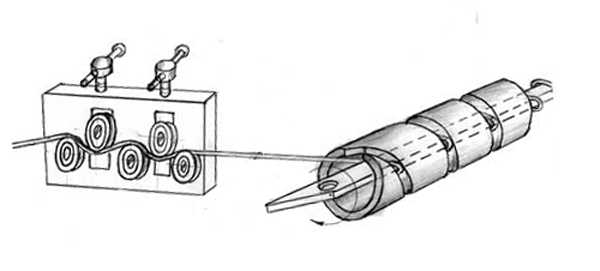

Схема движения проволоки при плетении сетки.

Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.

Необходимые материалы и оборудование для создания станка:

  • шлифовальная бумага;
  • напильник;
  • бумага;
  • металлические углы;
  • угловая шлифовальная машина;
  • аппарат для сварки;
  • ролики;
  • обойма от подшипников;
  • кусочки железа;
  • стальная пластина;
  • часть трубы.

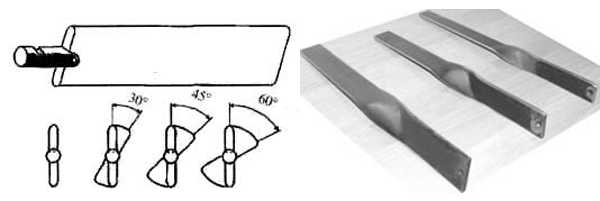

Угол изгиба ножа-оправки.

Неважно, как расположить станок, основной приоритет — удобство работы.

Одной рукой нужно направлять проволоку, а другой вращать ручку станка.

Нужно следить за тем, чтобы спирали не спутывались.

Станок имеет следующие устройства:

  • подающее;
  • натяжное;
  • смазывающее;
  • наматывающее (завивающее).

Функции различных устройств

Подающее устройство

Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.

В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.

Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.

Натяжное устройство

Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.

Смазывающее устройство

Инструмент для формирования спирали.

Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.

Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.

Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.

Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.

Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.

Наматывающее устройство

Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.

Размеры трубы со спиральным пазом.

Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.

Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.

Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.

Можно создать несколько наматывающих устройств с разным шагом ячеек.

Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.

Нож для навивания проволоки

Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.

Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.

При производстве сетки останавливать станок нужно, когда нож располагается вертикально.

А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.

Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.

Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.

Монтажный стол и его использование

Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.

Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.

Подобрав правильное расположение роликов, нужно добиться того, чтобы спираль выходила плоской.

В монтажном столе нужно отодвинуть специальную доску, вставив в открывшееся пространство спираль так, чтобы левый виток сцеплялся с первым витком другой спирали. После этого можно включать установку. Когда спирали сплетутся, нужно отделить спираль необходимой длины и, сцепив их витки, снова включить установку.

Если использовать крупную клетку для плетения сетки рабицы, то можно создать до 100 м рабицы в день. Если произведено много спиралей, а в сетке нет необходимости, то можно просто аккуратно сложить их, не сплетая полотно. Они не займут много места, а в будущем можно из них сплести сетку рабицу разной длины, обрезая и соединяя в необходимых местах.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

moidomkrepost.ru

сетка рабица своими руками, сделать дома самому

Сетка рабица — удобный, практичный материал, который используется для разных хозяйственных нужд. Одно из основных направлений ее использования — ограждение территории.

Материал прост и удобен в эксплуатации, при правильном монтаже может прослужить не одно десятилетие. Использование ограждения из сетки позволяет обеспечить на участке достаточное проветривание и проникновение солнечного света.

Схема механизма натяжения для плетения сетки рабица. Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан.

Преимущества сетки перед другими материалами

Сетка в качестве ограждения экономически выгоднее, чем, например, штакетник, который требует к себе постоянного внимания. К тому же владельцу участка вполне под силу изготовить ее самому. Технология производства сетки довольно проста, для этого будет нужно сделать несложный станок. Сетка рабица имеет преимущества перед другими материалами, которые делаются из проволоки: ее изготовление не требует точечной сварки. Для домашних нужд потребуются небольшие объемы, поэтому можно использовать станок без электрического привода, который просто сделать своими руками.

Удобный станок, чтобы делать сетку

Схема гибочного станка: А — Общий вид
станка в сборе, Б — труба со сквозным спиралевидным пазом, В — вал,
Г — опора, Д — стальной уголок, Е — вид на сварку, Ж — нож-оправка, З — Плита основания.

Чтобы начать на своем участке производство сетки своими руками, необходимо приготовить проволоку и станок. Суть его работы состоит в том, что формируются спирали из проволоки. Для этого понадобится механизм для натяжки, чтобы проволока сильно не закручивалась. Если готовая спираль будет сильно скручена, то ее окажется тяжело вплетать в основное полотно, и сетка будет иметь неровный вид. В процессе производства проволока будет сильно деформироваться и тереться о рабочие детали. Обязательно надо постоянно смазывать станок, например, машинным маслом. Чтобы сделать станок своими руками, понадобится:

  1. Отрезок трубы.
  2. Пластина.
  3. Отрезки разного металла.
  4. Обоймы от подшипников.
  5. Ролики.
  6. Сварочный аппарат.
  7. Болгарка.
  8. Металлические уголки.
  9. Веревка и мел.
  10. Напильник.
  11. Наждачная бумага.

Расположение основных частей станка может быть иным, главное, чтобы было удобно одной рукой вращать рукоятку, а другой направлять вплетаемую спираль.

Самая главная деталь в станке — блок навивки, в который входят шнек (винтовая втулка) и нож, служащий для завивания проволоки в пружину. От этих деталей будет зависеть размер ячейки будущей сетки рабица. Они больше всего подвержены износу, поэтому материал для их изготовления необходимо выбирать очень прочный. При вращении ножа получаются витки необходимого размера, а шнек формирует расстояние между витками (шаг). Пластина для навивки — это плоская стальная полоса. На одном из концов у нее должно быть отверстие, чтобы прикрепить ее к вращающейся рукоятке.

Шнек — это каленая стальная труба, на которой есть спиралевидная прорезь. Чтобы вырезать паз, необходимо намотать спиралью на трубу веревку и обрисовать ее мелом. Затем вырезать паз при помощи болгарки. Места пропила должны быть обработаны напильником и зашлифованы наждачной бумагой. Длина трубы должна быть такой, чтобы в ней укладывалось минимум три полных витка полосы. Если сделать это своими руками трудно, то можно приобрести готовую винтовую втулку. Расстояние между трубой и ножом должно быть минимальным, не более 1 мм, чтобы проволоку не закусывало. Но в то же время нож должен свободно вращаться в трубе, и его конец должен выходить из трубы на 10-20 мм.

Схема станка для производства сетки рабица: 1 — Нож, 2 — Опора, 3 — Вал, 4 — Труба, 5 — Основание, 6 — Уголок.

Чтобы проволока хорошо скользила, необходимо все пазы и углы максимально закруглить и смазать. Осталось подготовить уголок, вырезать из него два отрезка, длина которых такая же, как и у трубы. Уголки приварить к трубе, как бы положив ее между ними. Затем вся конструкция крепится к основанию, в котором есть отверстия, чтобы прикрутить его к рабочему столу. Станок надо установить так, чтобы было удобно вращать рукоятку и одновременно направлять вплетаемую спираль. Нельзя допускать спутывания проволоки в процессе производства. В середину мотка можно поставить кусок трубы и подвесить груз на конец проволоки, чтобы она не кольцевалась. Затем провести конец через натяжные ролики. Расстояние между ними выставляется при помощи винта.

Перед началом работ провести проверку. Для этого конец проволоки вставить в механизм навивки и прокрутить несколько раз. На выходе должна получиться ровная строка с правильной формой ячеек. Ровность можно проверить, если посмотреть на нее вдоль на весу. Если заметны выступы вправо или влево, то следует отрегулировать натяжные ролики. Когда получаются ровные проволочные строки, можно накручивать спирали, чтобы в конечном итоге получилась сетка рабица. Такой простой станок каждый владелец участка может сделать сам с минимальными затратами.

Модернизация станка

Многие пользователи стараются усовершенствовать станок, который сделали своими руками. К нему подключают электрический привод и элементы автоматики. Например, во время изготовления сетки рабица можно легко сбиться с подсчета количества витков. Чтобы этого не произошло, нужно установить контроллер, который будет вести подсчет и отключать систему от двигателя, используя передаточный механизм. Можно реализовать еще одну идею. Сделать возвышение на столе, на которое установить трубу. Через нее перебросить полотно сетки и подвесить грузы, чтобы она не сдвигалась. Как только будет вплетена очередная строчка, грузы переместить, а сетку сдвинуть под новую спираль.

Поделитесь полезной статьей:

Похожие статьи:

zavorota.ru

Изготовление сетки рабицы в домашних условиях

17 апреля 2015

Просмотров: 3341

Самостоятельное изготовление сетки-рабицы в домашних условиях является одним из лучших способов создания простого и функционального ограждения. Процесс ее изготовления является несложным, главное здесь — владеть несколькими слесарными навыками и знанием основных технологий производства.

Виды сетки рабицы: стальная без дополнительного покрытия, оцинкованная плетеная, с полимерным и пластиковым покрытием.

Что необходимо для изготовления сетки-рабицы?

Для того чтобы сделать самому сетку-рабицу, в первую очередь необходимо позаботиться об удобном устройстве для ее производства в домашних условиях. Абсолютно простая конструкция, которая состоит из подающего барабана, металлических роликов, гибочного станка, а также отрезков гнутого швеллера, позволит выполнять плетение сетки-рабицы с размерами ячеек 45х45, 60х60 и 80х80 мм.

Сконструировать устройство для домашнего производства сетки-рабицы вовсе не сложно. Самое обыкновенное ведро, широко используемое в хозяйстве, сможет выполнять роль барабана. Для этого его следует установить вверх дном на широкую доску из древесины, а затем прочно зафиксировать при помощи любого груза. Таким образом, этом простейший барабан будет застрахован от внезапного падения во время плетения сетки.

На это ведро, используемое в качестве подающего барабана, необходимо накрутить стальную проволоку, которая впоследствии будет подаваться на швеллер, оснащенный тремя роликами, выполненными из металла.

Устройство для плетения рабицы.

Чтобы ролики могли правильно вращаться, их следует оснастить специальными ограничительными шайбочками толщиной приблизительно 1-1,5 мм. А контролировать необходимое для натяжения стальной проволоки усилие можно, изменяя положение ролика, установленного посередине.

Самостоятельно можно изготовить и гибочный станок. Для этих целей лучше всего использовать трубу из стали с толстыми стенками. Под углом в 45° по направлению к оси в трубе нужно прорезать паз, имеющий форму спирали и завершающийся небольшим круглым отверстием. В таком пазу будет размещен нож, изготовленный из высококачественной инструментальной стали либо любого другого твердого сплава. Эта труба должна быть прочно приварена к стальному уголку, у которого имеется крепкое и надежное основание. Для закрепления ножа в паз можно использовать винт либо шпильку. При помощи шайбы можно обеспечить все необходимое регулирование опоры такого самодельного станка.

Как плести сетку-рабицу?

Благодаря простому оборудованию, описанному выше, сетка-рабица своими руками становится легко осуществимой задачей. Для этого существует два популярных метода.

Прежде всего, для облегчения работы со стальной проволокой ее необходимо смазать небольшим количеством машинного масла. На одном из концов проволоки следует согнуть крюк. Далее полученную заготовку нужно протянуть через паз и соединить вместе с ножом, размещенным в стальной трубе. При помощи установленного рычага следует выполнять вращение данного приспособления до тех пор, пока проволока не станет волнообразной.

После этого видоизмененную самодельную стальную заготовку следует разделить на определенные отрезки и намотать на ведро, выполняющее функцию барабана. Важно учитывать, что производство 1 м сетки требует применения 1,45 м проволоки.

Варианты заборов из рабицы.

Стыковать фрагменты сетки между собой необходимо уже непосредственно перед тем, как будет осуществляться натяжка. После этого торцы сетки для забора прикладываются друг к другу и скрепляются при помощи проволоки.

Чтобы сетка приобрела более привлекательный внешний вид и могла прослужить как можно дольше, рекомендуется выполнить ее окраску. При помощи обычной малярной кисточки можно обработать краской все самые труднодоступные места стальной сетки.

Плетение сетки-рабицы вторым методом является особенно актуальным для ограждения не очень крупных и масштабных земельных участков. В данном случае все получается еще проще и быстрее. Прежде всего, стальную проволоку следует намотать на специальную пластину, хорошенько ее нагреть, а после этого позволить ей остыть естественным путем на воздухе.

Далее остывшую проволоку необходимо аккуратно снять с пластины, разгибая каждый следующий виток под углом в 90°. В результате должна получиться змейка, выполненная из стальной проволоки. Аккуратно соединяя звенья двух таких заготовок между собой, одну змейку нужно постепенно ввернуть в другую, аналогичную ей. Таким образом скрепляется необходимое количество заготовок. При этом способе рекомендуется использовать проволоку, которая отличается большей мягкостью, так как ее гораздо проще наматывать, разогревать и снимать. Выполнять плетение сетки-рабицы для небольших ограждений очень просто.

Как обустроить забор из сетки-рабицы?

При использовании таких несложных методов сетка-рабица для заборов получится очень надежной и качественной. Установка секционных заборов из такой сетки также не составит особого труда.

Профессионалы нередко рекомендуют изготавливать самодельную сетку из оцинкованной проволоки, выполненной из низкоуглеродной стали.

Схема монтажа рабицы.

Монтаж забора из такой сетки должен осуществляться по всем правилам, так как это гарантирует его надежную и длительную службу без утраты своих первоначальных свойств.

Для того чтобы спустя некоторое время участки плетеного материала не начали деформироваться, провисать и растягиваться, необходимо предварительно выполнить прочный и крепкий каркас, имеющий форму прямоугольника.

Для его изготовления следует применять обычный уголок, сделанный из металла и имеющий размеры 40х40 либо 50х50 см. В некоторых случаях, в зависимости от индивидуальных особенностей ограждения, можно выбирать и другие размеры каркасов.

Потратив немного времени, изготовить такую ограду сможет каждый.

Для всех заборов такого типа в качестве основы принято использовать надежно закрепленные в грунте столбики, выполненные из металла или железобетона. Для закрепления этих столбиков можно использовать несколько способов.

В первом из них следует применять кувалду, с помощью которой профиль из металла загоняется в грунт приблизительно на 60-80-см глубину. Можно в этих целях использовать стальной профиль круглой, квадратной или прямоугольной формы. Данный метод, конечно же, отличается простотой и быстротой, но, выбирая его, следует иметь в виду, что спустя 2-3 года после усадки грунта ограждению будет грозить перекашивание.

http:

Более надежным станет выкапывание небольшой ямки глубиной 40 см для вколачивания столбика на аналогичную глубину. При этом в оставшийся приямок заливается раствор цемента. Это гарантирует стойкость ограждающей конструкции на протяжении 15 лет.

Можно воспользоваться и другим методом. В ямку глубиной 60-80 см установить опорный столбик, а оставшееся пространство тщательно заполнить кирпичными или гранитными фрагментами и надежно их утрамбовать ломом.

Однако наибольшую надежность, прочность и долговечность сможет гарантировать качественный цементный раствор, который должен быть залит в отверстие для опоры до самого низа.

Очень важно следить за тем, чтобы установка столбиков осуществлялась с соблюдением четкой линии. Чтобы достичь такого эффекта, к опорам необходимо прикрепить специальные пластины при помощи болтов и гаек.

http:

Сетка-рабица своими руками — это оптимальное решение для создания прочной и надежной ограды любого земельного участка.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

moidomkrepost.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
