Измерение штангенциркуль – Как правильно пользоваться штангенциркулем: снятие показаний, приемы работы

alexxlab | 06.03.2018 | 0 | Вопросы и ответы

Содержание

Как правильно пользоваться штангенциркулем: снятие показаний, приемы работы

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

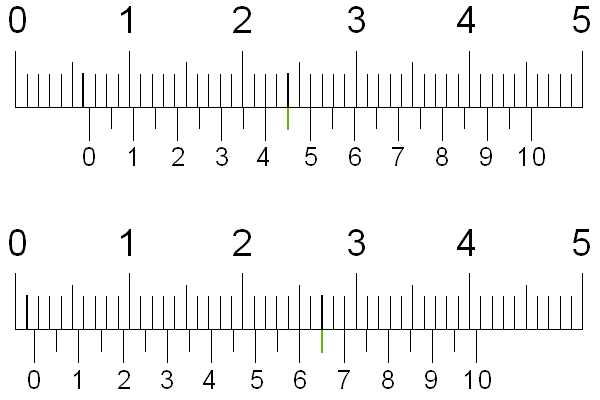

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

tehnouzel.ru

Как правильно измерять штангенциркулем

При выполнении любых столярных или слесарных работ нужно знать, как измерять штангенциркулем, а также уметь им пользоваться. Этот распространенный универсальный метрический инструмент применяется для снятия внутренних и внешних линейных размеров с детали. Штангенциркуль позволяет произвести измерение диаметров (внутренних и внешних) и глубину отверстия.

Конструктивные элементы приборов

Штангенциркуль устроен просто, работать им легко и удобно. Любая его модификация состоит из следующих конструктивных элементов:

  • Измерительная линейка (штанга) — главная часть прибора, на верхней поверхности которого нанесена шкала разметки с градацией в 1 мм. Стандартная линейка имеет длину 150 мм. Этот показатель определяет максимально доступную величину измерения. Выпускаются приборы, имеющие более длинную штангу, для замеров больших деталей.
  • Измерительная рамка — подвижный элемент прибора, перемещающийся по линейке. Внутри рамки размещена плоская пружина, которая плотно прижимает ее к штанге. На рамке имеется дополнительная измерительная шкала (нониус), по которой отсчитываются десятые или сотые доли миллиметра при совмещении с одним из штрихов основной шкалы. Нониусная шкала имеет 10 делений, ширина каждого -1,9 мм. В конструкции предусмотрен стопорный винт, который позволяет жестко фиксировать рамку.
  • Неподвижные губки. Один элемент жестко прикреплен к штанге, другой закреплен на рамке и перемещаются вместе с ней. Рабочая поверхность внутри. Используются для наружных замеров.
  • Подвижные губки. Рабочие элементы располагаются по тому же принципу, что большие неподвижные губки, но размещены по другую сторону линейки. Рабочая поверхность обращена наружу. Дополнительные губки применяются для внутренних замеров.
  • Линейка глубиномера — выдвигающаяся планка, жестко соединенная с двигающейся рамкой.

Разновидности и маркировка

По конструкции и своему назначению штангенциркули бывают следующих видов:

  • ШЦ-1. Рабочие губки размещены с 2 сторон. Применяется для проведения наружных и внутренних измерений. Оснащены стержнем для измерения уступов и глубин. Удобны для разметочных работ.
  • ШЦ-2. Губки для внутренних и наружных замеров совмещены и имеют одинаковый размер. При этом плоские рабочие поверхности располагаются внутри, а цилиндрические повернуты наружу. С противоположной стороны от штанги находятся разметочные остро заточенные кромки. Дополнительно прибор оснащен рамкой микрометрической подачи, с помощью которой можно производить более точные измерения.
  • ШЦ-3. Одностороннее размещение измерительных губок. Специфика этих моделей в том, что они предназначены для больших замеров.

Штангенциркули делятся по способу снятия результата замеров:

  • Нониусные (ШЦ). Механический инструмент, в котором целые миллиметры отмечаются на основной шкале, а доли миллиметра отсчитываются с помощью нониусной шкалы.
  • Циферблатные (ШЦК). Используется механический принцип замера. На подвижной рамке размещен циферблат, который соединяется со штангой с помощью зубчатой передачи. Миллиметры определяются по основной разметке, а доли по круговой шкале.
  • Цифровые (ШЦЦ). На измерительной рамке размещен цифровой дисплей, который показывает результаты измерения. Электронный модуль имеет ряд удобных настроек.

Тип индикатора определяет, с какой точностью штангенциркуль снимает показания. Нониусные приборы считаются менее точными, но в использовании они просты и надежны. Циферблатный инструмент точнее и удобнее, но зубчатая рейка может загрязняться от деталей. Цифровой штангенциркуль позволяет производить замеры с высокой точностью, но зависит от температурных перепадов.

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Как правильно хранить инструмент

Штангенциркуль считается высокоточным метрическим инструментом, поэтому обращаться с ним нужно бережно. Хранить его необходимо в пластиковом или деревянном футляре. Допускается и мягкий чехол, но следует избегать случайных деформаций. Держать прибор нужно в сухом месте, где исключены случайные падения тяжелых предметов, а также загрязнение пылью, грязью, опилками прочим мусором. При соблюдении этих условий инструмент будет вам исправно служить многие годы.

instrumentyvdom.ru

Правильно измерить штангенциркулем размер бывает, порой, крайне необходимо

Штангенциркуль является не только графическим символом инженерных профессий.

Это удобный и достаточно точный измерительный прибор. Когда вы извлекаете из коробки потрепанное и заслуженное сверло со стертой маркировкой – измерить его диаметр можно лишь с использованием данного приспособления. Мы расскажем начинающим мастерам, как правильно пользоваться штангенциркулем.

Что такое штангенциркуль, из чего он состоит?

Устройство штангенциркуля типично для любой его модификации.

Штанга (1).
Является корпусом инструмента. На лицевой боковине нанесена разметка (3) с шагом 1 мм. Стандартная длина линейки 150 мм, однако встречаются модели с более длинной шкалой. Как правило, изготавливается из легированных сталей с высокой коррозийной устойчивостью.

Подвижная измерительная рамка (2).
Представляет собой сложную конструкцию, состоящую из нескольких функциональных частей. Внутри корпуса расположена плоская пружина, для уменьшения люфта. Плавность хода регулируется винтом (8). Основным элементом рамки является нониус (7), или вспомогательная шкала.

На ней прецизионным способом нанесена разметка из десяти тонких рисок. Цена деления шкалы у большинства моделей 1,9 мм, однако эта линейка не применяется для прямых измерений. Как пользоваться нониусом штангенциркуля, мы расскажем далее. Шкала может быть закреплена на винтах. В этом случае точность измерения можно регулировать с помощью поверочного оборудования.

Измерительные губки.
Поверхность, непосредственно контактирующая с измеряемым предметом.

ВАЖНО! Не допускается стачивать или обрабатывать губки абразивом.

Губки с разводом наружу (4) служат для измерения внутренних канавок, диаметров, ширины пазов и других размеров изнутри детали. Учитывая конструктивную особенность (имеется собственная ширина), при снятии показаний шкалы необходимо отнимать 10 мм (этот момент должен быть указан в инструкции, и относится лишь к механическим приборам).

Наружные губки (5) с рабочей поверхностью внутри – более универсальны. Помимо снятия размеров, с их помощью можно производить разметку, например – прокладывать параллельные линии.

Глубиномер (6).
Представляет собой выдвижную штангу, непосредственно соединенную с подвижной рамкой. Кончик глубиномера поверяется в заводских условиях. Также, как и поверхность губок – его нельзя обрабатывать абразивами.

Предназначен для измерения глубины полостей, а также выступов, на которых невозможно зафиксировать измерительные губки (например, зубья шестерен).

Виды штангенциркулей, и как правильно мерить

По способу снятия показаний, существуют следующие разновидности прибора:

Нониус.
Штангенциркуль — самый распространенный тип инструмента. Выпускается более 100 лет. Нониусом называется дополнительная шкала, перемещение которой вдоль основной, увеличивает точность измерения до 0,05 мм.

Все измерения происходят механическим способом. Оператор согласно инструкции и класса точности, вычисляет показания, совмещая основную шкалу и разметку нониуса.
Пример для снятия показаний прибора с классом точности 0,1 мм.

Единицы миллиметров определяем до нулевой отметки шкалы нониуса. Затем находим совмещение ближайшей к началу шкалы миллиметровой отметки и риски на вспомогательной шкале.

Совмещенная отметка соответствует десятой доле миллиметра после запятой. Если идеального совмещения не достичь – за него принимается ближайшие две риски.

Пример для снятия показаний прибора с классом точности 0,05 мм.

Единицы миллиметров считываются так же, как в предыдущем примере. После запятой в расстоянии будет двузначное число (сотые доли миллиметра с точностью 0,05). Изготавливать штангенциркули с более точной шкалой нет смысла. Как работать с таким прибором при помощи глаз – непонятно. А стоимость растет с увеличением точности.

Для более точного позиционирования, подвижную измерительную рамку часто оснащают подстроечным винтом. Это позволяет плавно подводить губки к измеряемой детали. Особенно актуально такое дополнение при измерении мягких предметов.

Круговая шкала.
Так же, как и нонинус – относится к механическим измерительным инструментам.

Такой инструмент облегчает считывание значений, что существенно экономит время. Нет необходимости совмещения рисок и вычисления истинного значения. Измерение штангенциркулем с круговой шкалой, доступно для работы с точными инструментами людям со слабым зрением.

Значение целых миллиметров, по прежнему считываются с основной линейной шкалы. А вот десятые (или сотые доли) – отображаются на стрелочном приборе.

Технически инструмент не очень сложный, что благоприятно сказывается на его стоимости. По штанге перемещается ролик, связанный со стрелкой. Механизм имеет возможность фиксации стрелки, для сохранения значения после проведения измерения.

3. Цифровая индикация. Измерение производится механическим путем, а вот считывание информации – представлено в цифровом виде.

Вместо подвижной измерительной рамки, по штанге перемещается корпус с электронным модулем. Все перемещения, с точностью, указанной в спецификации – отображаются на жидкокристаллическом дисплее.

Измерение производится в миллиметрах или дюймах. Есть возможность менять систему координат: сброс на ноль в любом положении бегунка. Это удобно при сравнительных измерениях одинаковых заготовок.

Одна деталь принимается за эталон, затем производится обнуление штангенциркуля. Вторая деталь измеряется относительно эталона.

Считывание показаний в реальном времени, моментальное восприятие. Пожалуй, самый удобный вариант исполнения. Более продвинутые (и соответственно дорогие) модели, оснащены памятью последнего результата измерения.

ВАЖНО! Профессионалы с опытом, скептически относятся к подобным приборам, считая их не более чем модными гаджетами. На самом деле, механизм измерения ничуть не менее точный, чем у старых добрых советских инструментов.

Приборная погрешность не зависит от способа представления информации. Если пара «колесико-штанга» имеют точное сочленение, и качественно изготовлены – можно не беспокоится за точность. Высокая погрешность может быть у дешевых китайских подделок. Если изделие произведено на профильном заводе – смело пользуйтесь.

Как пользоваться штангенциркулем – общие правила

Прежде всего, необходимо помнить, что этот прибор относится к классу высокоточных. Следовательно, все подвижные части должны быть чистыми и смазанными.

Измерительные плоскости влияют на точность измерения, поэтому недопустимо жесткое механическое воздействие. Коррозия или прилипшая грязь (краска) увеличивают погрешность в десятки раз.

Как мерить различные заготовки – показано на иллюстрации.

  1. Наружные измерения, особенно хорошо используются свойства прибора при работе с круглыми заготовками;
  2. Внутренние измерения. Такой точности, как у штангенциркуля – не добиться никаким механическим приспособлением;
  3. Измерения глубины. Просто выдвигаете глубиномер, и снимаете показания со шкалы или прибора;
  4. Измерение уступов. Подобный вид работ вообще недоступен остальным измерительным приборам, тем более с такой точностью.

Мы разобрали основные и универсальные виды штангенциркулей. Кроме того, существует целый ряд узкопрофильных приборов. Большинство этих операций выполняются и универсальным прибором, однако специализированное устройство всегда более точное.

Универсальный штангенциркуль с уровнем погрешности 0,1 мм. Оснащен глубиномером. Колумбик или колумбус — обычно так называют его мастера в народе, получил свое прозвище от фирмы изготовителя «Columbus».

Наличие устройства тонкой настройки при снятии точных размеров важное дополнение к этому измерительному прибору.

Более высокий класс точности прибора. Поэтому в конструктив добавлен подстроечный винт.

Глубиномер. Имеет широкие опорные губы и выдвижную линейку. Более длинная шкала, а также иной вид внутренних губок.

Штангенрейсмас. Разметочный прибор, использующий «побочные эффекты» штангенциркуля.

А для домашнего использования – применяйте универсал!

Если не все было понятно из выше сказанного, посмотрите видео ролик на тему «Как измерять штангенциркулем».

obinstrumente.ru

Как пользоваться штангенциркулем, микрометром, линейкой

С измерением длины, ширины и высоты домашнему мастеру приходится сталкиваться постоянно. Угол в 90° или 45° тоже не редко приходится выдерживать. Иначе качественно ремонт квартиры или изготовление самоделок не выполнить. Точности при выполнении линейных измерений 1 мм в подавляющем большинстве случаев достаточно, и для них подойдет рулетка или простая линейка.

Зачастую рулетки имеют дополнительно пузырьковый уровень, который позволяет выставить горизонтально мебель, холодильник и другие предметы. Но точность такого уровня не высокая из-за маленькой длины опорной плоскости рулетки. В дополнение колбочка с пузырьком воздуха в рулетках часто установлена не точно, что не обеспечивает горизонтальность и выполненной работы.

В продаже, для измерения линейных размеров представлен широкий ряд лазерных измерительных приборов, но, к сожалению, из-за высокой цены они не доступны для непрофессионалов.

Инструкция
по применению штангенциркуля (колумбуса)

Штангенциркуль – это линейный измерительный инструмент служащий для измерения наружных и внутренних размеров деталей включая глубину, с точностью 0,1 мм.

Измерить диаметр сверла, самореза и размеры других небольших деталей с достаточной точностью линейкой не получится. В таких случаях нужно использовать штангенциркуль, который позволяет измерять линейные размеры с точностью до 0,1 мм. С помощью штангенциркуля можно выполнить измерение толщины листового материала, внутреннего и внешнего диаметров трубы, диаметр высверленного отверстия, его глубину и другие измерения.

Штангенциркули бывают с отсчетом измеряемой величины по линейке и нониусу, циферблату часового типа и цифровому индикатору. Разновидность штангенциркуля с линейкой для измерения глубины отверстий профессионалы еще называют «Колумбус».

Доступным по цене, высоконадежным является штангенциркуль с нониусом типа ШЦ-1 с диапазоном измерений от 0 до 125 мм, что для большинства случаев вполне достаточно. Штангенциркуль ШЦ-1 дополнительно позволяет измерять диаметр отверстий и глубину.

В настоящее время в продаже появился цифровой пластиковый штангенциркуль китайского производства ценой менее $4, фотография которого представлена ниже.

Штангенциркуль из пластмассы, хотя его губки сделаны из карбона, назвать измерительным инструментом сложно, так как он не сертифицирован и поэтому точность показаний 0,1 мм заявленная производителем не гарантирована. В дополнение при частом использовании пластик быстро износится, и погрешность показаний увеличится.

Штангенциркуль из пластмассы, если его показания точны для домашних редких измерений вполне подойдет. Для проверки штангенциркуля можно измерять хвостовик сверла, на котором выбит размер или диаметр штыря электрической вилки.

Устройство и принцип работы нониуса штангенциркуля

Устроен классический штангенциркуль следующим образом. На измерительной штанге с помощью пазов установлена подвижная рамка. Для того, чтобы рамка плотно сидела, внутри установлена плоская пружина и предусмотрен винт, для жесткой ее фиксации. Фиксация необходима при проведении разметочных работ.

На штанге нанесена метрическая шкала с шагом 1 мм и цифрами обозначены сантиметровые деления. На рамке нанесена дополнительная шкала с 10 делениями, но с шагом 1,9 мм. Шкала на рамке называется нониусом в честь ее изобретателя португальского математика П.Нуниша. Штанга и рамка имеют измерительные губки для наружных и внутренних измерений. К рамке дополнительно закреплена линейка глубиномера.

Измерения выполняются зажимом между губками детали. После зажима рамка фиксируется винтом для того, чтобы она не сместилась. Количество миллиметров отсчитывается по шкале на штанге до первой риски нониуса. Десятые доли миллиметров отсчитываются по нониусу. Какой штрих по счету слева на право на нониусе совпадет с любой из рисок шкалы на штанге, столько и будет десятых долей миллиметра.

Как видно на фото, измеренный размер составляет 3,5 мм, так как от нулевой отметки шкалы на штанге до первой риски нониуса получилось 3 полных деления (3 мм) и на нониусе совпала с риской шкалы штанги риска пятого деления нониуса (одно деление на нониусе соответствует 0,1 мм измерений).

Примеры измерения штангенциркулем

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали. Внешний диаметр трубы измеряется точно так же, как и размер плоской детали, только нужно, чтобы губки прикасались к диаметрально противоположным сторонам трубы.

Для того, чтобы измерять внутренний размер в детали или внутренний диаметр трубы, у штангенциркуля есть дополнительные губки для внутренних измерений. Их заводят в отверстие и раздвигают до упора в стенки детали. При измерении внутренних диаметров отверстий добиваются максимального показания, а при измерении в отверстии параллельных сторон, добиваются минимальных показаний.

В некоторых типах штангенциркулей губки не смыкаются до нуля и имеют собственную толщину, которая обычно на них выбита, например, число «10», хотя первая риска нониуса стоит на нулевой отметке. В случае измерения внутренних отверстий таким штангенциркулем к считанным показаниям по шкале нониуса добавляется 10 мм.

С помощью штангенциркуля типа колумбус, имеющего подвижную линейку глубиномера можно измерять глубину отверстий в деталях.

Для этого нужно полностью выдвинуть линейку глубиномера из штанги, вставить ее до упора в отверстие. Подвести до упора в поверхность детали торца штанги штангенциркуля, при этом не допуская выхода линейки глубиномера из отверстия.

На фотографии, для наглядности, я продемонстрировал измерение глубины отверстия, приложив линейку глубиномера штангенциркуля с внешней стороны отрезка трубы.

Примеры выполнения разметки деталей штангенциркулем

Штангенциркуль не предназначен для нанесения разметочных линий на материалах и деталях. Но если губки штангенциркуля для наружных измерений заточить на мелкозернистом наждачном круге, придав им острую форму, как показано на фотографии, то разметку штангенциркулем производить будет довольно удобно.

Снимать лишний металл с губок нужно очень аккуратно и медленно, не допуская цветов побежалости металла губок от сильного разогрева, иначе можно их испортить. Чтобы ускорить работу, для охлаждения губок, можно периодически окунать их на непродолжительное время в емкость с холодной водой.

Для того, чтобы отмерять полоску листового материала с параллельными сторонами, нужно раздвинуть губки штангенциркуля ориентируясь по шкале на заданный размер, одной губкой вести по торцу листа, а второй процарапать линию. Так как губки штангенциркуля закалены, они не истираются. Можно размечать как мягкие материалы, так и твердые (медь, латунь, сталь). Остаются хорошо видные риски.

С помощью заточенных остро губок штангенциркуля можно легко наметить линию окружности. Для этого в центре делается неглубокое отверстие диаметром около 1 мм, в него упираясь одной из губок, второй прочерчивают линию окружности.

Благодаря доработке формы губок штангенциркуля для наружных измерений, появилась возможность точно, удобно и быстро выполнять разметку деталей для их последующей механической обработки.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить тонность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, не закрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм доба

ydoma.info

Как мерить штангенциркулем: инструкция, особенности и рекомендации

Ни одно строительство или даже мелкий ремонт невозможно провести без измерительных приборов. Традиционно ими являются рулетки или линейки.

Однако часто возникают ситуации, когда только ими не обойтись. Например, когда требуется измерить внутренний диаметр какого-то отверстия или трубы, наружный размер, глубину отверстия и прочее, особенно если требуется высокая точность. Или как узнать диаметр сверла, если маркировка на нем стерлась от времени? Ничего другого не остается, кроме как мерить штангенциркулем его диаметр.

Штангенциркуль изобретен более ста лет назад и до сих пор является востребованным измерительным прибором. Чтобы определить, как правильно мерить штангенциркулем, нужно понять его устройство.

Шкала штангенциркуля

Основой этого прибора является линейка-штанга.

На корпусе штангенциркуля нанесены основная и вспомогательная шкалы. Чтобы получился точный размер, показания обоих шкал нужно сложить.

Целые миллиметры отсчитываются слева направо, началом служит нулевая отметка нониуса.

Если необходимо найти доли миллиметра, то нужно найти тот штрих нониуса, который совпадает со штрихом основной шкалы. Затем умножаем его порядковый номер на цену шкального деления.

В результате получаем сумму двух параметров - целых миллиметров и долей.

Как правильно мерить штангенциркулем

Перед началом измерений следует проверить прибор на возможное наличие повреждений. Если у штангенциркуля перекошены или стерты губки, то им не стоит пользоваться, поскольку результаты получатся искаженными.

Перед тем как мерить штангенциркулем (0,05 - цена деления, например), губки прибора следует плотно прижать к измеряемым поверхностям, не допуская перекосов и прижимая не слишком сильно. Зазоров между деталью и губками быть не должно.

Для измерения глубины отверствия штангу глубиномера нужно установить перпендикулярно к нему, у края отверстия, выдвигая до упора.

При измерении округлых деталей необходимо следить за перпендикулярностью рамки по отношению к детали.

После измерения фиксирующий болт затягивают и снимают показания прибора.

Для измерения диаметра отверстия губки располагают внутри измеряемого отверстия на максимально возможном расстоянии. Это достигается с помощью шкалы на штанге.

При работе со штангенциркулем необходимо постоянно следить за совпадением нулевой отметки на нониусе с нулевой отметкой на самой штанге. Если этого невозможно достичь, то прибор явно не годится для работы.

При измерении размеров мягких деталей на штангельциркуле полезно иметь специальный подстроечный винт. Он позволяет подводить губки к детали медленно, не зажимая поверхность.

Профессиональные мастера, говоря о пользе штангенциркуля, не перестают повторять, что его точность ничуть не хуже классических инструментов, используемых ими линеек и рулеток. Как мерить штангенциркулем, если мастер привык к своей линейке и доверяет только ей? Конечно, имеются в виду качественные инструменты, выпущенные исключительно на заводе, прошедшие точную проверку на соответствие нормам измерительных приборов.

Продающиеся на строительных рынках рулетки, циркули и уголки вряд ли позволят произвести качественные замеры. Ими можно пользоваться при не требующих большой точности работах.

Устройство штангенциркуля

С помощью штангенциркуля можно измерить размеры от 0 до 15 см. Точность измерения глубины отверстий составляет 0,05 мм.

Обозначения:

  1. Измерительные губки для наружних размеров - помимо простых измерений, с помощью этих губок есть возможность прокладывать ряд параллельных линий.
  2. Измерительные губки для внутренних размеров - с разводом наружу.
  3. Губки для нанесения разметки.
  4. Рамка - достаточно сложная конструкция, которая состоит из нескольких частей. В целях уменьшения люфта внутри нее находится пружина. Регулировочным винтом достигается плавность хода. Кроме того, на рамке расположена шкала - вспомогательная или нониус. Цена деления у большинства штангенциркулей составляет 1,9 мм. Но эта шкала не предназначена для прямых измерений.
  5. Штанговая шкала - разметка с шагом 1 миллиметр. Линейка-штанга - это корпус самого прибора. Обычно в длину составляет 150 миллиметров. Выполняется из легированной стали, должен быть устойчив к коррозии.
  6. Глубиномерная линейка - выдвижная штанга.
  7. Нониус - шкала для измерения долей миллиметров.

Типы губок

Большинство штангенциркулей имеют ножницевидные губки. Возникает вопрос о том, как мерить штангенциркулем внутренний размер. Необходимый размер определяют прямо по шкале, без дополнительных вычислений.

Бывают и ступенчатые губки. Как мерить штангенциркулем с такими особенностями? В этом случае, если измеряются отверстия и пазы, то к полученным размерам следует приплюсовать их размер.

Конструктивные особенности штангенциркулей

Особенного внимания заслуживают приборы с круговой шкалой измерения. Например, как мерить диаметр арматуры штангенциркулем с обычной шкалой, если у оператора слабое зрение? С помощью прибора с круговой шкалой не придется скрупулезно заниматься совмещением шкал и высчитывать доли миллиметров.

На циферблате сразу видны результаты измерений. Это особенно удобно, когда нужно найти ответ на вопрос о том, как мерить диаметр штангенциркулем.

У различных моделей может быть разная величина отсчета по нониусу. Возможны и другие конструктивные изменения. В любом случае для получения правильных величин прибор нужно содержать в чистоте и в исправном состоянии. Помимо этого, необходимо постоянно следить за состоянием смазки и не забывать ее вовремя обновлять.

Все измерения проводятся, конечно, механически. И желательно использовать в работе штангельциркули, изготовленные на профильных завода-изготовителях.

Общие рекомендации при использовании прибора

  1. Возможно измерение размеров круглых заготовок.
  2. Внутренние измерения с помощью штангенциркуля получаются намного точнее, чем данные всех других измерительых приборов.
  3. Глубину отверстия или паза очень просто измерить с помощью имеющегося в штангенциркуле глубиномера. Его выдвигают из корпуса и проводят измерения.
  4. Уступы тоже не составляет труда измерить с высокой точностью с помощью комбинации губок прибора.

Узкопрофильные штангенциркули

Помимо универсальных штангенциркулей, существует множество специальных, приборов узкого профиля.

Например, к простому штангенциркулю может быть прибавлено устройство тонкой настройки. Это существенно повышает точность проводимых измерений. Наличие подстроечного винта говорит о более высоком классе прибора.

Есть штангенциркули с более длинным глубиномером и разной формой губок.

В большинстве случаев для проведения домашних работ и использования в частных мастерских достаточно иметь универсальный штангенциркуль.

fb.ru

Измерение штангенциркулем

Измерение штангенциркулем

Подробности
Категория: Сортовой прокат

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Измерение штангенциркулем



При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.


В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».
Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»



Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления1 мм. Длина миллиметровой шкалы — 150 мм.







На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.







При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.









Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.




 Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.



Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.



Измеряя деталь, нельзя допускать перекоса губок штангенциркуля. Положение их обязательно фиксируется стопорным винтом.
Читая показания штангенциркуля, надо держать его прямо перед глазами.
Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.
Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.
После работы штангенциркуль надо протереть чистой ветошью.



Ниже вы можете проверить свои умения пользования штангенциркулем.

1.Выбираете заготовку

2.Находите на шкалах штангенциркуля(справа) размер.

3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа











ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.











   ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.











Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

technologys.info

2.1. Измерение детали штангенциркулем

Штангенциркуль является наиболее распространенным видом измерительного инструмента, применяющегося при станочных, слесарных и других работах. Он служит для измерения наружных, внутренних поверхностей, глубин и для разметки.

Рис.1. Штангенциркуль ШЦ-11

Штангенциркуль (рис.1) состоит из штанги 1, на конце которой имеется неподвижная губка 2; рамки нониуса 3 с под­вижной губкой 4. Для плавного перемещения рамки служит микро­метрический винт 5 с гайкой 6 и хомутиком 7. При микрометри­ческих перемещениях подвижной губки необходимо открепить винт 8 рамки 3 и закрепить винт 9 хомутика 7.

Основная шкала нанесена на штанге. Кроме основной шкалы имеется дополнительная шкала 10, расположенная не подвижной ранке и служащая для отсчета дробной части деления основной части, т.е для увеличения точности отсчета. Сущность. устройства нониуса заключается в следующем: определенное число основной шкалы делится на число делений, больших на единицу на нониусе.

Рассмотрим устройство нониуса на штангенциркуле с точ­ностью отсчета 0,1 мм. Отрезок L , равный девяти делениям основной шкалы, т.е. 9 мм, разделен у нониуса на десять равных частей (рис.2,а ), следовательно интервал деления на нониусе будет меньше интервала деления на штанге на О,1 мм. Эта разность называется величиной отсчета по нониусу. Если обозначить: - интервал деления на штанге;- интервал деления нониуса;L - длина нониуса, то величина отсчета по нониусу

мм.

Малый интервал делений на нониусе затрудняет отсчет показаний. Для устранения этого недостатка увеличивают интервал делений нониуса за счет увеличения его общей длины. Например, для того чтобы увеличить интервал нониуса при той же величине отсчета по нониусу, следует увеличить его длину до 19 делений штанги (рис.2,б ), т.е. до 19 мм, и разделить также на 10 частей. В этом случае интервал делений на нониусе будет =1,9мм, а величина отсчета по нониусу

мм.

Для точности отсчета 0,05 мм, длину нониуса L можно оставить такой же, т.е. 19 мм, но разделить это расстояние на 20 частей (n = 20), будет равно 0,95 мм, а

мм.

Величину отсчета по нониусу можно определить и на осно­вании более простой зависимости.

Если обозначить число интервалов основной шкалы n - 1, то можно записать:

; ;;

; откуда . (1)

Рис.2. Отсчет по шкале и нониусу

В формуле (1) слева точность отсчета по нониусу, следова­тельно, справа тоже точность отсчета по нониусу.

Таким образом, величину отсчета по нониусу можно опреде­лить либо по формуле, либо по формуле, где- модуль нониуса. Из этих формул, учитывая, что, получаем

.

Модуль нониуса характеризует соотношение интервалов деле­ния нониуса и штанги, т.е. растянутость нониуса. Модула нониуса всегда равен целому числу.

Чтобы произвести отсчет по штангенциркулю, необходимо:

1. Определить значение интервала деления на штанге - .

2. Подсчитать, число интервалов шкалы нониуса - .

3. Определить точность отсчета по нониусу - .

4. Посмотреть, между какими делениями штанги расположилось нулевое деление нониуса.

5. Определить, какой интервал нониуса совпадает с некоторым де­ление штанги – х.

6. Сложить отсчет, сделанный по штанге, с отсчетом, сделанным по нониусу.

На рис.2,в =1 мм;=10 мм;=0,1 мм; х=6, результат отсчетамм.

Штангенциркули выпускают трех типов:

ЩЦ-1 - с двусторонним расположением губок для наружных и внутренних измерений и с линейкой для измерения глубин (рис.3), величина отсчета по нониусу - 0,1мм; ЩЦ-11 - с двусторонним расположением губок для измерения и для разметки (рис.1), величи­на отсчета по нониусу 0,05 или 0,1 мм; ШЦ-111 - о односторонними губками для наружных и внутренних измерений с величиной отсчета по нониусу 0,05 или 0,1 мм.

Рис.3. Штангенциркуль ШЩ-1

Для измерения детали штангенциркулем необходимо: открепить рамку и хомутик, передвинуть их вдоль штанги и расположить рамку так, чтобы измеряемую деталь можно было установить между мерительными плоскостями губок; применяя микрометрическое устройство, передвинуть рамку до получения плотного прилегания поверхностей обеих губок к поверхностям измеряемой детали. В этом положении закрепить стопорный винт рамки. Снять инструмент с детали, отсчитав показания по шкале штанги и по нониусу.

При измерении внутренних поверхностей губки штангенцир­куля вводятся в отверстие, как показано на рис.1. Поэтому к результату прибавляется толщина губок.

Верхние пределы измерения штангенциркулей составляют 125,150,200,300,500,800,1000,1500,2000 мм. В специальных слу­чаях изготовляются также штангенциркули и до 4000 мм.

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
