Изолирующая штанга: назначение, устройство, виды, испытания

В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление. Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью. Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок.

На практике изолирующие штанги могут быть предназначены для:

  • Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
  • Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
  • Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
  • Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
  • Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
  • Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.

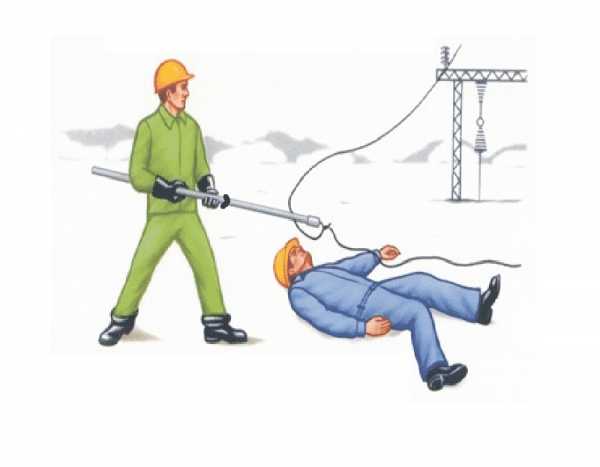

  • Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

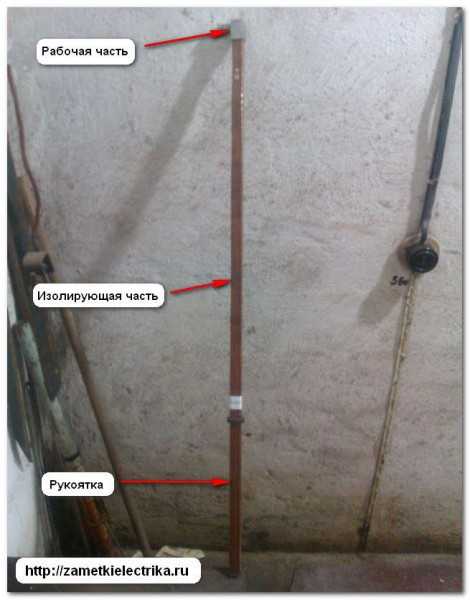

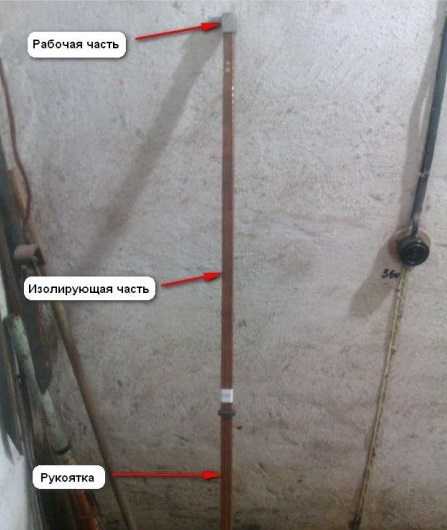

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

  • Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
  • Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
  • Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Виды

Все изолирующие штанги можно подразделить на следующие виды:

  • Оперативная
    – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
  • Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
  • Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
  • Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

Методика испытания

При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением. Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

  • Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
  • Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
  • Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
  • По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
  • Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
  • Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Правила использования

Рис. 5: как пользоваться изолирующей штангой

Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

Следует отметить, что все изолирующие штанги периодически должны очищаться от всевозможных загрязнителей, которые могут скапливаться на их поверхности. Так как пыль, влага и прочие вещества становятся проводниками электротока. А для полых трубчатых конструкций необходимо очищать и внутреннюю поверхность, дабы предотвратить вероятность пробоя по внутренней поверхности.

Категорически запрещено выполнение работ с такими приспособлениями во время обильного дождя, выпадения снега, тумана. Так как осадки образуют проводящий слой на поверхности, который способен свести на нет диэлектрические свойства.

К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние. Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле. Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.

Видео по теме



www.asutpp.ru

Защитные средства. Штанги изолирующие. | ЭЛЕКТРОлаборатория

Доброе время суток, дорогие друзья!

Сегодня более подробна остановлюсь на штангах изолирующих, т.к. вопросы все же возникают.

Итак штанги изолирующие — это электрозащитные средства.

Штанги изолирующие относятся к основным защитным средствам как в установках до 1000В, так и в установках выше 1000В.

НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ.

Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока.

Общие технические требования к штангам изолирующим оперативным и штангам переносных заземлений приведены в государственном стандарте ГОСТ 20494. Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия.

Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки.

Штанги могут быть составными из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений.

Рукоятка штанги может представлять с изолирующей частью одно целое или быть отдельным звеном.

Изолирующая часть штанг должна изготавливаться из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами.

Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин.

Применение бумажно-бакелитовых трубок для изготовления изолирующих частей не допускается.

Оперативные штанги могут иметь сменные головки (рабочие части) для выполнения различных операций. При этом должно быть обеспечено их надежное закрепление.

Конструкция штанг переносных заземлений должна обеспечивать их надежное разъемное или неразъемное соединение с зажимами заземления, установку этих зажимов на токоведущие части электроустановок и последующее их закрепление, а также снятие с токоведущих частей.

Составные штанги переносных заземлений для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой.

Для промежуточных опор воздушных линий электропередачи напряжением 500-1150 кВ конструкция заземления может содержать вместо штанги изолирующий гибкий элемент, который должен изготавливаться, как правило, из синтетических материалов (полипропилен, капрон и т.п.).

Конструкция и масса штанг оперативных, измерительных и для освобождения пострадавшего от электрического тока на напряжение до 330 кВ должны обеспечивать возможность работы с ними одного человека, а тех же штанг на напряжение 500 кВ и выше могут быть рассчитаны для работы двух человек с применением поддерживающего устройства. При этом наибольшее усилие на одну руку (поддерживающую у ограничительного кольца) не должно превышать 160 Н.

Конструкция штанг переносных заземлений для наложения на ВЛ с подъемом человека на опору или с телескопических вышек и в РУ напряжением до 330 кВ должна обеспечивать возможность работы с ними одного человека, а переносных заземлений для электроустановок напряжением 500 кВ и выше, а также для наложения заземления на провода ВЛ без подъема человека на опору (с земли) может быть рассчитана для работы двух человек с применением поддерживающего устройства. Наибольшее усилие на одну руку в этих случаях регламентируется техническими условиями.

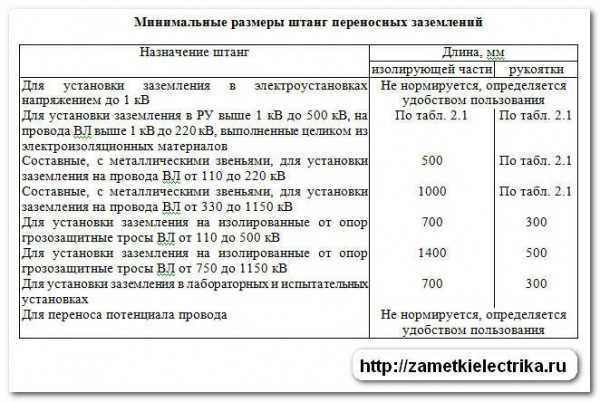

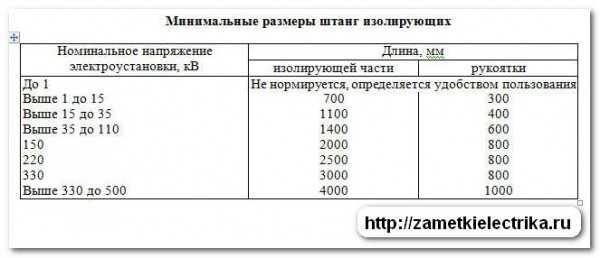

Основные размеры штанг должны быть не менее указанных в следующих таблицах:

Эксплуатационные испытания

В процессе эксплуатации механические испытания штанг не проводят.

Электрические испытания повышенным напряжением изолирующих частей оперативных и измерительных штанг, а также штанг, применяемых в испытательных лабораториях для подачи высокого напряжения, проводятся согласно следующим требованиям:

Приемо-сдаточные, периодические и типовые испытания проводятся на предприятии-изготовителе по нормам и методикам, изложенным в соответствующих стандартах или технических условиях.

В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности).

Испытания проводятся по утвержденным методикам (инструкциям).

Механические испытания проводят перед электрическими.

Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками.

Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ (СО 153-34.03.603-2003)

Испытания не проводят до устранения выявленных недостатков.

Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25±15) °С.

Электрические испытания изолирующих штанг следует начинать с проверки электрической прочности изоляции.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком),дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20 %.

Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратному фазному.

Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин. — для изоляции из слоистых диэлектриков.

Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7.

Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.

Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.

При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, наличии местных нагревов средство защиты бракуется.

При этом напряжение прикладывается между рабочей частью и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

Испытаниям подвергаются также головки измерительных штанг для контроля изоляторов в электроустановках напряжением 35-500 кВ.

Штанги переносных заземлений с металлическими звеньями для ВЛ подвергаются испытаниям по методике п. 2.2.13 Инструкции…

Испытания остальных штанг переносных заземлений не проводят.

Изолирующий гибкий элемент заземления бесштанговой конструкции испытывается по частям. К каждому участку длиной 1 м прикладывается часть полного испытательного напряжения, пропорциональная длине и увеличенная на 20 %. Допускается одновременное испытание всех участков изолирующего гибкого элемента, смотанного в бухту таким образом, чтобы длина полукруга составляла 1 м.

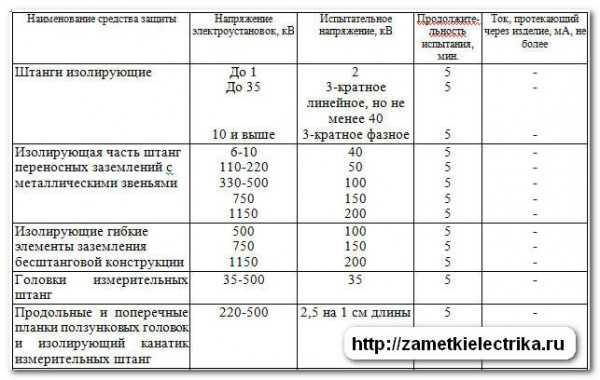

Нормы и периодичность электрических испытаний штанг и изолирующих гибких элементов заземлений бесштанговой конструкции следующие:

.

Правила пользования

Перед началом работы со штангами, имеющими съемную рабочую часть, необходимо убедиться в отсутствии «заклинивания» резьбового соединения рабочей и изолирующей частей путем их однократного свинчивания-развинчивания.

Измерительные штанги при работе не заземляются, за исключением тех случаев, когда принцип устройства штанги требует ее заземления.

При работе с изолирующей штангой подниматься на конструкцию или телескопическую вышку, а также спускаться с них следует без штанги.

В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами следует в диэлектрических перчатках.

Штанга оперативная ШО-1 до 1000 В выглядит так:

Штанга оперативная ШО-10 до 10кВ

Штанга оперативная универсальная ШОУ-10:



При вращении рукоятки зажим рабочей части сжимается или разжимается, что применяется для замены предохранительных вставок.

Штанга переносного заземления выглядит так:

Может быть не три, а одна штанга которая поочередно подсоединяется к каждой струбцине.

Как же узнать пригодна штанга к эксплуатации или нет?

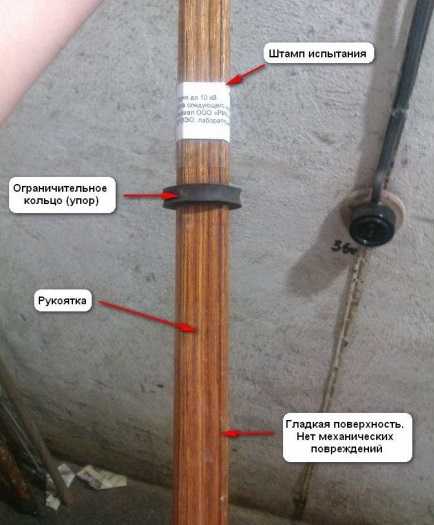

По штампу нанесенному на штангу в районе рукоятки после очередных электрических испытаний следующей формы:

№ _______

Годно до _____ кВ

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

                                      (наименование лаборатории)

Где указывается заводской или инвентарный номер штанги, верхний предел напряжения при котором допускается эксплуатация штанги, дата следующего испытания ( если дата просрочена, то эксплуатация штанги недопустима), наименование ЭТЛ проведшей испытание штанги.

Что касается хранения штанг, то их следует хранить в специально отведенном месте, подвешенными, располагая перпендикулярно земле не допуская создания в них механических напряжений, чтобы избежать деформации или поломки.

На этом у меня все.

Желаю успехов.

elektrolaboratoriy.ru

Оперативные и измерительные штанги. Изолирующие штанги

Работа с электроприборами под напряжением относится к видам работ с повышенным риском. При несоблюдении техники безопасности может произойти поражение током монтажника и нанести непоправимый ущерб здоровью, а в исключительных случаях повлечь летальный исход. Именно поэтому, при проведении ремонтных и монтажных работ под напряжением, безопасности отводится множество внимания. Для этого используются определенные , среди которых изолирующая штанга занимает особое место.

Изолирующая штанга представляет собой стержень, изготовленный из сырья, который не проводит ток. С их помощью можно прикасаться к участкам работающего оборудования без риска поражения током. Максимальный порог напряжения, при котором возможно применение штанги составляет 550 кВ. Чаще всего, данный инструмент применяется при спасательных операциях.

По классификации изолирующие штанги можно разделить на измерительные и оперативные. К оперативным относятся также ремонтные и универсальные штанги.

Конструкция и технические характеристики

Любая модель штанги, вне зависимости от разновидности включает в себя три основные части:

Для производства изолирующих штанг металл применяется исключительно для соединения частей устройства, а также для построения конструкции рабочей области (если это необходимо). При этом соотношение дли металлических вставок и изолирующей части должно быть не более, чем 1:20.

При производстве штанг между ручкой и изолирующей частью устанавливается упор. При этом, это условие обязательно, как для однородных частей изделия, так и для составных. Это делается с единственной целью – предотвратить случайный охват изолирующей части электриком. Ни в коем случае нельзя наносить краску, которая будет выступать в качестве границы ручки и изолирующего элемента, работа с подобной штангой недопустима.

Оперативные штанги

Этот вид изолир

elektrokomplektnn.ru

Изолирующие штанги

Работа с электроприборами под напряжением относится к видам работ с повышенным риском. При несоблюдении техники безопасности может произойти поражение током монтажника и нанести непоправимый ущерб здоровью, а в исключительных случаях повлечь летальный исход. Именно поэтому, при проведении ремонтных и монтажных работ под напряжением, безопасности отводится множество внимания. Для этого используются определенные защитные инструменты, среди которых изолирующая штанга занимает особое место.

Изолирующая штанга представляет собой стержень, изготовленный из сырья, который не проводит ток. С их помощью можно прикасаться к участкам работающего оборудования без риска поражения током. Максимальный порог напряжения, при котором возможно применение штанги составляет 550 кВ. Чаще всего, данный инструмент применяется при спасательных операциях.

По классификации изолирующие штанги можно разделить на измерительные и оперативные. К оперативным относятся также ремонтные и универсальные штанги.

Конструкция и технические характеристики

Любая модель штанги, вне зависимости от разновидности включает в себя три основные части:

  • Рабочая. Именно этой частью производится касание проводов и частей оборудования под напряжением. В зависимости от разновидности оперативных штанг, металлический наконечник будет иметь соответствующую форму. В случае же с измерительными штангами, наконечник представляет собой измерительную головку.
  • Изолирующая. Именно эта часть отвечает за изолирующие свойства изделия. Вне зависимости от материала, который применялся для изготовления изолирующей штанги (дерево, эбонит, бакелит), эта часть обрабатывается льняным маслом, поверх которого наносится слой лака (обеспечивает защиту от влаги) для повышения изолирующих свойств. Ни в коем случае вместо лака не используются материалы со схожими свойствами (например, парафин), потому, что это может пагубно отразиться на свойствах изоляции. Длина этой части соответствует требованиям, которые необходимы для выполнения работ, чтобы предотвратить возможность поражения током сотрудника. Поэтому, длина должна быть достаточной для того, чтобы руки никоим образом не смогли касаться открытых элементов под напряжением и предотвратить возможность теплового воздействия, а также иметь необходимые характеристики по параметру максимального напряжения. Необходимая длина для того или иного напряжения прописана в ГОСТ 20494-75.
  • Рукоятка. Производится из материала, аналогичного изолирующей части. Ее длина должна быть такой, чтобы работник мог совершать необходимые действия не прилагая усилий, более, чем 8 кг.

Для производства изолирующих штанг металл применяется исключительно для соединения частей устройства, а также для построения конструкции рабочей области (если это необходимо). При этом соотношение дли металлических вставок и изолирующей части должно быть не более, чем 1:20.

При производстве штанг между ручкой и изолирующей частью устанавливается упор. При этом, это условие обязательно, как для однородных частей изделия, так и для составных. Это делается с единственной целью – предотвратить случайный охват изолирующей части электриком. Ни в коем случае нельзя наносить краску, которая будет выступать в качестве границы ручки и изолирующего элемента, работа с подобной штангой недопустима.

Оперативные штанги

Этот вид изолирующих штанг необходим для смены предохранителей в оборудовании с рабочим напряжением больше 1кВт, проверки наличия напряжения, переключения однополюсных разъединителей. Они подразделяются на несколько видов:

  • Изолирующие штанги ШО. Благодаря возможной смене насадок, считается универсальной штангой при работе с однополюсными разъединителями и оборудованием, напряжение в котором не более 220 кВ.
  • Спасательная штанга ШОС. Позволяет провести спасательную операцию и своевременно достать человека из зоны поражения током, где напряжение составляет от 0,4 до 110кВ и своевременное отключение оборудования не представляется возможным.
  • Универсальная штанга ШОУ. По функциональным возможностям очень схожа на штанги ШО, но работа может осуществляться только при напряжении до 220 кВ. Позволяют осуществлять работы по смене предохранителей при работающем оборудовании, с однополюсными разъединителями и пр.
  • Штанга для наложения заземлений ШЗП. При помощи этой разновидности можно оперативно выполнить работы по заземлению.

Измерительные штанги

Этот вид штанг предназначен для снятия замеров напряжения и контролировать качество соединения контактов, что позволит следить за работоспособностью установок. Они делятся на две основные категории:

  • Штанга ШИУ. Основным назначением это вида штанги является измерение расстояния между электродами. Это позволяет узнавать рабочее напряжение на изоляторах.
  • Штанга ШИ. Позволяет проводить точное измерение напряжения на контактах или изоляторах при помощи микроамперметра. В зависимости от рабочего напряжения, на них устанавливается соответствующий набор щупов.

Техника безопасности

Работник должен следить за тем, чтобы в момент измерения напряжения или проведения ремонтных работ, штанга не приближалась к элементам заземления.

Все работы должны осуществляться на поверхности земли или же на приспособлениях с большой площадью. В случае применения лестниц и т.п., есть вероятность потери равновесия и работник может коснуться рабочей области оборудования, что может привести к печальным последствиям.

Штанга на рабочей территории должна переноситься только в горизонтальном положении, а ее составные части собираться непосредственно на месте проведения работ.

Если изолирующая штанга имеет большую длину, работы должны проводиться только двумя электриками. Это позволит без труда удерживать штангу.

При выполнении работ со штангой обязательно требуется использование диэлектрических перчаток.
Категорически запрещается:

  • Проводить работы во время выпадения атмосферных осадков и при высокой влажности.
  • Использовать штанги, которые не прошли испытаний в соответствующих службах.
  • Работать со штангами, в которых есть видимые или невидимые неисправности, повреждения.

jelektro.ru

Изолирующие штанги - виды, устройство и назначение

Назначение и устройство

Работы в электросетях несут потенциальную угрозу здоровью и жизни человека. Поэтому такие работы невозможны без использования средств защиты. Изолирующие штанги одни из них. Они позволяют прикасаться к токоведущим элементам в тех или иных целях. Цель использования штанги определяет её конструкцию. Поэтому их можно разделить на две группы:

  • используемые для тех или иных работ и называемые оперативными. Они могут быть как неразборными (универсальными), так и с заменяемой головной секцией.
  • для выполнения измерений.

Упомянутые выше работы выполняются в сетях выше 1000 Вольт на оборудовании, находящемся под напряжением. Для примера можно привести такие работы:

  • очистка поверхности изолятора от осевших загрязнений;
  • монтаж разрядника, искрового промежутка;
  • замена предохранителя;
  • контроль напряжения на токоведущих элементах прикосновением к ним указателем напряжения, установленным в качестве сменной головной секции;
  • выполнение коммутаций в цепях с разъединителями.

Температурный контроль оборудования под напряжением в сетях выше 1000 Вольт, а также различные измерения по падению напряжений в цепях и распределение потенциалов в них могут быть выполнены измерительными штангами.

Любая из них представляет собой соединение трёх секций таких как:

  • рукоятка, которая обычно изготовлена из влагостойкого материала с высокими изолирующими свойствами. Длина рукоятки ограничена специальным кольцевым утолщением. Его диаметр должен отличаться от рукоятки на 0,5…2 см. Работать со штангой разрешается не иначе как удерживая её за рукоятку от начала и до кольцевого утолщения. Запрещается использовать штанги без кольцевого утолщения на рукоятке. После рукоятки, которая может быть отсоединяемой деталью, начинается:
  • изолирующая часть. Обычно материал её и рукоятки одинаков. Далее начинается:
  • рабочая часть, изготовленная из металла, если это оперативная, и то или иное средство для измерения, если это измерительная штанга.

Разновидности конструкции изолирующих штанг

Для минимальных размеров штанг применительно к напряжениям в электросетях разработаны такие стандарты:

Поэтому штанги могут иметь длину большую, чем длина, указанная в таблице, если этого требуют условия использования. Для удобного перемещения и складирования они могут иметь составную конструкцию и разбираться на несколько секций, но в пределах длины 80…200 см для каждой из них. Если для соединения частей используются металлические соединители, их общая длина должна быть меньше пяти процентов от длины изолирующей части.

Удвоенный вес рабочей части удерживаемой в руках штанги должен вызывать отклонение её окончания менее чем на десять процентов от длины изолирующей части. Вес должен быть не более 16 килограмм и при этом допускается удержание её двумя операторами. Рабочая часть при этом должна соответствовать выполняемым операциям.

Измерительные штанги также имеют специализированную конструкцию. Если необходимо получить данные о состоянии изолятора и выяснить, как распределяется напряжение на нем можно использовать одну из таких конструкций. Первый вариант использует искровой промежуток, который настраивается в лаборатории. Поочерёдно прислоняя рабочую часть к изолятору, шаг за шагом по наличию или отсутствию пробоя промежутка определяют исправность его чашек. Такая штанга получается наиболее лёгкой. А способ контроля является самым быстрым и удобным, хотя он и не даёт точных значений напряжения.

Для более точных измерений применяется второй вариант измерительной штанги, в котором имеется шкала и переменный искровой промежуток между двумя электродами. Один из них может перемещаться вдоль штанги специальным механизмом. При перемещении электрода замечают его положение на момент пробоя и на шкале смотрят значение напряжения. Измерения можно выполнять в диапазоне 35…500 киловольт двумя типами штанг, конструкция которых определяется величинами напряжений от 35 и до 220, и от 330 до 500 киловольт. В комплекте имеются сменные части для удобства работы в соответствующем диапазоне напряжений и применительно к конструкциям изоляторов.

Для напряжений от 35 до 220 киловольт есть модели со встроенным стрелочным прибором. Величина напряжения определяется по току утечки, который показывает микроамперметр. С его использованием применяется сменная часть для измерения температуры. В этой сменной части имеется измерительный мост с контактным датчиком. Для определения температуры датчиком прикасаются к обследуемым деталям. Его сопротивление изменяется, стрелка прибора отклоняется и указывает значение температуры на специально отградуированной шкале.

К работе с изолирующими штангами допускаются только те лица, которые сдали экзамен по технике безопасности с определённым уровнем знаний Правил устройства электроустановок (ПУЭ).

podvi.ru

Изолирующая штанга | Заметки электрика

Добрый день, дорогие гости сайта «Заметки электрика».

Продолжаем изучать вопросы электробезопасности. И сегодня наша статья посвящена средству защиты для электроустановок под названием изолирующая штанга.

Применение изолирующих штанг очень разнообразно. Все я перечислять не буду. Скажу только самое распространенное.

Изолирующие штанги применяют для:

В зависимости от их применения изолирующие штанги разделяются на:

Все требования к изолирующим штангам различного назначения приведены в ГОСТ.

Конструкция изолирующих штанг

Конструктивно, изолирующая штанга состоит из 3 частей:

Изолирующие штанги могут быть как сплошными, так и составными. Последние обычно состоят из нескольких звеньев, которые соединяются между собой деталями, выполненными из изоляционных материалов или металла.

Существуют изолирующие штанги с телескопической конструкцией. К ним особое требование уделяется на фиксацию звеньев соединений.

Оперативные штанги имеют сменную рабочую часть, а именно сменные головки, для выполнения разного рода операций и действий.

Вес изолирующих штанг на напряжение до 330 (кВ) должен таким, чтобы работать с ними можно было одному человеку. Уже свыше 500 (кВ) вес штанги может быть больше, и соответственно, этими штангами должны работать 2 человека с применением поддерживающих устройств.

Ниже я приведу две таблицы с основными размерами изолирующих штанг разного назначения.

Испытания изолирующих штанг

Изолирующим штангам проводят только электрические испытания. В объем испытаний входит испытания повышенным напряжением изолирующих частей измерительных и оперативных штанг.

Испытательное напряжение подается между рабочей частью и временным электродом (кольцом), который предварительно устанавливается на границе рабочей и изолирующей частями.

Т.к. существует большое разнообразие изолирующих штанг, а также класс напряжения, где они применяются, то для проведения испытаний можно воспользоваться следующей таблицей. В таблице указаны все виды изолирующих штанг разного класса напряжения, продолжительность и периодичность их испытаний.

Изолирующие штанги для установки (снятия) переносных заземлений с металлическими звеньями для воздушных линий испытывают аналогично. Остальные штанги для переносных заземлений электрическим испытаниям не подлежат.

Правила пользования изолирующих штанг

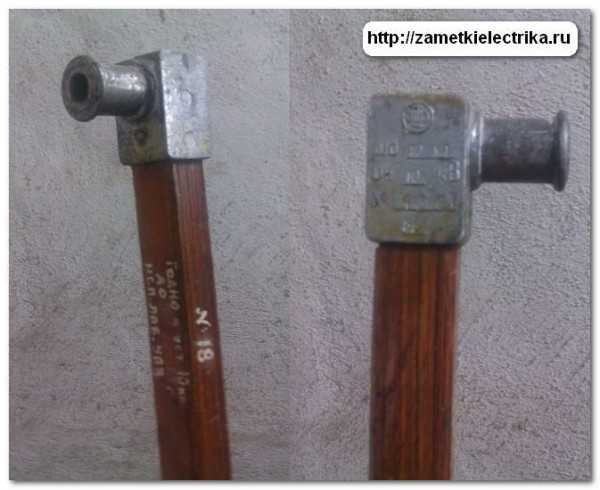

Перед проведением работ с использованием изолирующей штанги нужно убедиться в ее целостности и наличии штампа испытания.

Целостность определяется визуальным осмотром. Штанга не должна иметь механических повреждений.

Также необходимо проверить места соединения составной штанги.

При работе с измерительной штангой ее заземлять не нужно.

При выполнении работ с высоты, подниматься на высотную отметку и спускаться нужно без изолирующей штанги.

И еще один важный момент. Пользоваться изолирующей штангой в электроустановках выше 1000 (В) необходимо только в диэлектрических перчатках.

P.S. На этом статья на тему изолирующая штанга подошла к концу. Помните и соблюдайте все меры электробезопасности.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

21. Изолирующие штанги. Испытания

21.1.Испытание оперативных и измерительных штанг

21.1.1. При эксплуатационных испытаниях изолирующую часть оперативных и измерительных штанг необходимо подвергать испытаниям согласно требованиям пункта 20.1.3 настоящих Правил повышенным напряжением, прикладываемым к рабочей части штанги и к временному электроду, наложенному возле ограничительного кольца со стороны изолирующей части.

21.1.2. Изолирующие оперативные штанги напряжением до 1000 В при эксплуатационных испытаниях должны выдерживать в течение 300 с повышенное напряжение 2 кВ.

Изолирующие оперативные и измерительные штанги должны в течение 300 с выдерживать повышенное напряжение переменного тока частотой 50 Гц:

- 3-кратное линейное, но не менее 40 кВ - штанги напряжением от 1 до 35 кВ включительно;

- 3-кратное фазное - штанги напряжением 110 кВ и выше.

21.1.3 Периодичность проведения испытаний оперативных штанг должна быть 1 раз в 24 мес., измерительных штанг - 1 раз в 12 мес.

21.2.Испытание штанг переносных заземлений

21.2.1. Штанги переносных заземлений с металлическими частями для ВЛ должны в течение 300 с выдерживать повышенное напряжение переменного тока частотой 50 Гц согласно таблице 21.2.

Напряжение к штангам переносных заземлений необходимо прикладывать согласно требованиям пункта 21.1.1 настоящих Правил.

Таблица 21.2.

Испытательное напряжение штанг переносных заземлений

Напряжение ВЛ, кВ

Испытательное напряжение штанг переносных заземлений, кВ

110-220

50

330,400,500

100

750

150

1150

200

Эксплуатационные электрические испытания остальных штанг переносных заземлений не проводятся.

21.2.2. Отдельные элементы штанг переносных заземлений при проведении эксплуатационных испытаний должны удовлетворять следующим требованиям:

- изолирующие гибкие элементы заземления бесштанговой конструкции должны выдерживать в течение 300 с повышенное напряжение: 100 кВ - для ВЛ 500 кВ; 150 кВ - для ВЛ 750 кВ;

- изолирующий гибкий элемент заземления бесштанговой конструкции необходимо испытывать по частям, поделив его на участки длиной 1 м, к которым должна прикладываться часть полного испытательного напряжения, которое должно быть пропорционально длине и увеличено на 20 %. Допускается одновременно проводить испытание всех участков изолирующего гибкого элемента, смотанного в бухту таким образом, чтобы длина полукруга бухты составляла 1 м;

- к головке измерительных штанг для контроля изоляторов напряжением от 35 до 500 кВ необходимо в течение 300 с прикладывать напряжение 30 кВ.

21.2.3. В процессе эксплуатации механические испытания штанг переносных заземлений не проводятся.

21.2.4. Периодичность испытаний штанг переносных заземлений должна быть 1 раз в 24 мес.

22. Изолирующие клещи. Испытания

22.1.Электрические испытания

22.1.1. При проведении электрических эксплуатационных испытаний изолирующих клещей испытательное напряжение необходимо прикладывать к бандажам с проводом, прикрепленным к основной рабочей части клещей и ограничительному кольцу (упору) со стороны изолирующей части.

22.1.2. Электрические эксплуатационные испытания клещей необходимо проводить приложением к бандажам клещей в течение 300 с испытательного напряжения:

- 2 кВ - для клещей на напряжение до 1000 В включительно;

- 3-кратного линейного, но не менее 40 кВ -для клещей на напряжение 6,10 кВ;

- не менее 105 кВ - для клещей на напряжение 35 кВ.

22.2. Механические испытания

22.2.1. В процессе эксплуатации механические испытания клещей не проводятся.

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
