Кабель для сварочного аппарата: марка, сечение, длина

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Требования к кабелю для сварочника

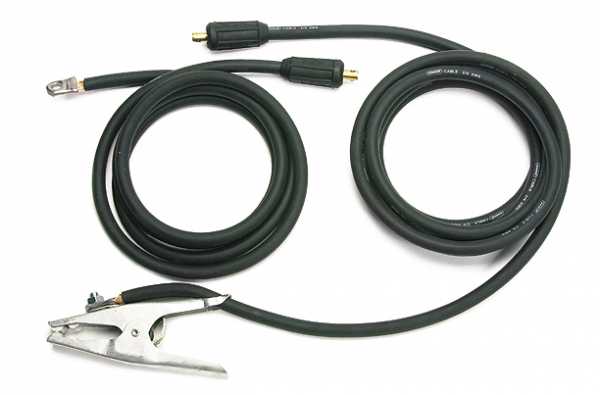

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

  1. Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
  2. Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
  3. Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
  4. Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

  1. Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
  2. Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
  3. Для работы на холоде проводник должен быть морозостойким.
  4. Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
  5. Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Подходящие марки и виды кабеля

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

В названии может присутствовать и пометка об исполнении:

  • Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
  • КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.

А также приставка П – дополнительная оболочка жилы из полимерных материалов.

Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв. мм.

Выбор сечения и длины

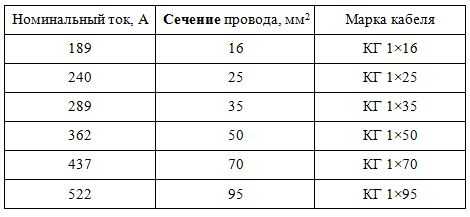

Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:

Сечение, кв. ммТок, А
1х680-100
1х10120
1х16189
1х25240
1х35289
1х50362
1х70437
1х95522

Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.

С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель. Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.

Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.

Кабель для подключения сварочника к сети

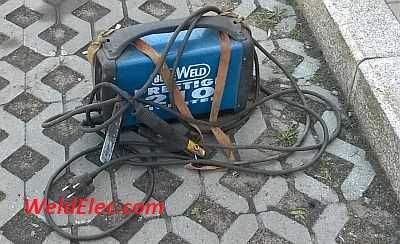

Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.

Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.

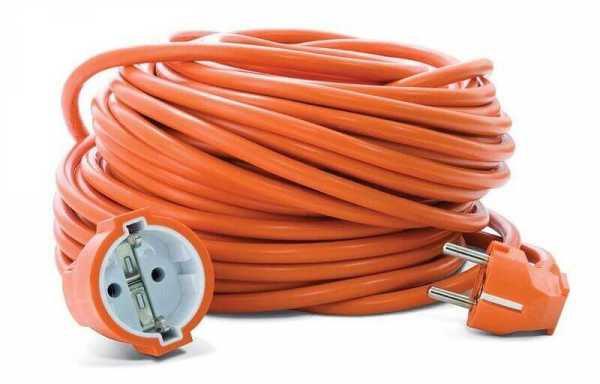

Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.

Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.

Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.

Правила эксплуатации

Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:

  1. Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
  2. Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
  3. В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
  4. Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
  5. Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
  6. Не превышайте допустимый ток через провода.
  7. Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.

Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Полезное по теме:

samelectrik.ru

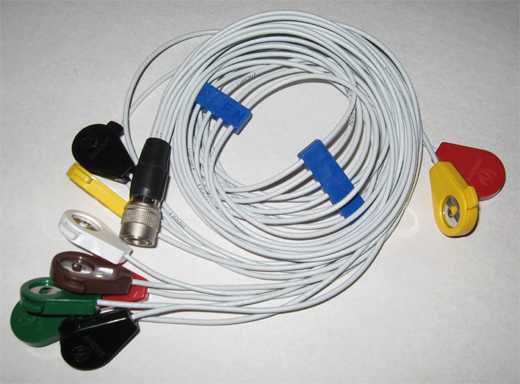

Кабели для электродов - «ИНКАРТ»

Благодаря новейшим техническим достижениям и многолетнему профессиональному опыту, фирмой "ИНКАРТ" разработана новая серия кабелей «КАРДИОТЕХНИКА».

  • Надежная фиксация

    Разъем промышленного исполнения обеспечивает надежный и удобный способ соединения push-pull (без поворотов при коммутации). Специально разработанная конструкция держателя ЭКГ-элеткродов, оптимальная для холтеровского мониторирования, создана для надежной фиксации одноразовых ЭКГ-электродов и предотвращения проворота держателя на электроде, что уменьшает количество артефактов и улучшает качество ЭКГ сигнала.

    Кабель «КАРДИОТЕХНИКА» делает возможным использование одноразовых электродов различных фирм-производителей, имеющих разные диаметры "кнопки" электрода.

  • Долговечность

    Внешняя изоляция кабеля «КАРДИОТЕХНИКА» (полиуретан), устойчивая к использованию в агрессивной среде, позволяет сохранить эластичность и гибкость провода даже после длительного контакта с кожей пациента.

    Высокая точность сборки и качественный монтаж с использованием специального оборудования обеспечили увеличение надежности конструкции кабеля «КАРДИОТЕХНИКА».

  • "Интеллектуальная" система контроля

    Встроенный в разъем микропроцессор позволяет учитывать тип кабеля, ресурс работы (количество установок), индивидуальный номер, а также автоматически распознавать используемую систему отведений.

  • Датчик физической активности и положения тела

    Данная функция реализована в серийных кабелях серии «КАРДИОТЕХНИКА-07». Для оборудования «КАРДИОТЕХНИКА-04» такие кабели изготавливаются по запросу Заказчика.

    Встроенный в держатель ЭКГ-электрода датчик физической активности и положения тела помогает точно оценить положение тела пациента, так как он всегда четко зафиксирован на пациенте, а не в мониторе. Это может быть важно при анализе некоторых патологических состояний, возникающих только в каком-либо одном положении тела, например, апноэ - на спине или аритмии – на левом боку.

Область применения

  • Холтеровское мониторирование
  • Проведение нагрузочных проб
  • Регистрация стандартной ЭКГ

Гарантийный срок эксплуатации - 4 месяца. Гарантированное число постановок - 100.

Внимание! Остерегайтесь подделок!

В последнее время участились случаи приобретения кабеля, изготовленного сторонними организациями, имитирующими кабель "КАРДИОТЕХНИКА". При осмотре кабеля можно увидеть, что на внешней изоляции отсутствует маркировка "INCART".

Кабели с разъемом 12 pin (выпуск не ранее 2009 года) имеют «интеллектуальную» систему контроля количества постановок (микропроцессор встроен в разъем самого кабеля). При подключении кабеля через регистратор к программе KT Registrator, в левом верхнем углу в программе появится информация о кабеле: тип кабеля, количество постановок. Если написано: «кабель неизв.» или «Кабель отсутствует», то такой кабель не является "интеллектуальным", при его использовании очень высока вероятность некачественной записи, за что фирма "ИНКАРТ" ответственности не несет. Будьте внимательны!

www.incart.ru

какую марку, длину и сечение провода выбрать

Главная и единственная функция сварочного кабеля – бесперебойно и без потерь доставить электроэнергию до места сварки, где она преобразуется в тепло, что приведет к расплавлению металла и последующей сварке.

Кабель состоит из двух проводников, на одних концах которых смонтированы держатель электрода или зажим массы, на других клеммы или штекеры, как на бытовых сварочных инверторах.

Требования

Сварочный кабель должен пропускать рабочий ток сварки с наименьшими потерями. Из доступных материалов максимальная проводимость у меди. Чтобы сам провод не грелся, то есть на нем не происходило заметного падения напряжения, он должен быть достаточно толстым (большого сечения).

Свариваемые конструкции имеют сложную форму, и сваркой приходится заниматься в различных положениях. Электрод должен свободно доставать до любых мест свариваемой конструкции. Поэтому сварочный провод должен иметь максимальную гибкость и не мешать производству работ.

Так как вокруг свариваемых деталей часто бывают металлические токопроводящие конструкции, то провод должен иметь надежную изоляцию. Кроме этого, изоляция должна позволять варить в сложных природных и производственных условиях.

Она должна выдерживать воздействие жары, холода, пролитого масла или другого смазочного материала. Проводник и изоляция должны быть невосприимчивы к ударам, рывкам и химически агрессивным средам.

Так как в процессе работы сварочный провод много раз приходиться сматывать и заматывать, то он должен выдерживать и это. Таким требованиям отвечает многожильный медный провод большого сечения в мягкой маслостойкой резиновой оболочке.

Характеристики

На сегодняшний день не производят универсальный сварочный кабель, который мог бы работать во всех климатических и производственных условиях. Но выпускают довольно большую линейку проводов, которые отвечают главным условиям сварочного кабеля: минимальное сопротивление и гибкость.

У отечественных производителей марка КГ означает, что гибкий кабель сделан из меди. Он предназначен для соединения силовых элементов нестационарного оборудования, может использоваться в качестве сварочного кабеля. Кроме этого имеется специальный сварочный кабель КС. По техническим характеристикам они практически идентичны.

Если на проводе присутствует маркировка КГ 1х16, это означает гибкий силовой одножильный кабель сечением 16 мм2. Допустимый рабочий ток 189 А.

Первая цифра обозначает количество жил, две или три последующие – сечение провода. Буквы ХЛ сообщают о том, что кабель можно использовать при низких рабочих температурах до -60 ⁰C. Дополнительное покрытие предотвращает появление трещин на холоде.

Буква Т говорит о способности провода работать в условиях повышенной влажности и температуры до + 85 ⁰C. Кроме этого буква Т говорит, что провод обладает антисептическими свойствами, не боится грибка и плесени, что характерно для тропического климата.

Аббревиатура КОГ сообщает о том, что жилы сварочного проводника особо гибкие и позволяют использовать его в любых самых неудобных и труднодоступных местах без причинения вреда рабочим качествам.

Такой кабель обеспечивает максимальный комфорт для сварщика. В сварочном кабеле КС буква П означает полимерное покрытие, ВЧ – напряжение высокой частоты. Выбор такого кабеля для инвертора будет идеальным решением.

При проведении сварочных работ в зонах повышенной пожарной опасности необходимо использовать соответствующий сварочный кабель.

Маркировка КГН означает негорючесть. Весь кабель КГ независимо от климатического исполнения полностью герметичный, может использоваться под водой. Единственное, что нужно сделать, это обеспечить герметичность в местах соединения проводника с аппаратом и держателем электрода.

Типы используемых проводников

Основными типами кабелей, применяемым в сварочных устройствах являются:

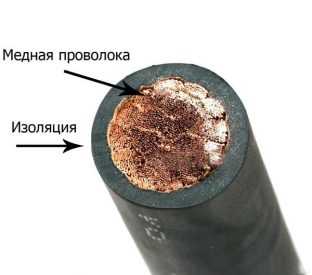

  • одножильные проводники с медной токоведущей жилой, выполненной из множества тонких проволочек, применяются в основном для инвертора;
  • двужильные проводники, представляющие собой анод и катод, которые обеспечивают применение высокочастотного тока для импульсной сварки и переменный ток для резки металла;
  • трехжильные проводники используются в аппаратах автоматической сварки, применяемых при монтаже трубопроводов и других изделий, где требуется ровный и высококачественный шов.

Для сварочного аппарата в комплекте идут кабели, рассчитанные на рабочие токи устройства. Если их нет, то необходимо выбрать соответствующие сварочные провода.

Обращая внимание на максимальный рабочий ток аппарата. Он указывается в инструкции по эксплуатации прибора. Если в документации указан рабочий ток в пределах 160-189 А, то сварочный провод согласно требованиям ГОСТ должен иметь сечение 16 мм2.

При токах 240-250 А необходим проводник сечением 25 мм2. При использовании полупрофессиональных устройств на 350-362 А требуется проводник сечением 50 мм2.

В профессиональных сварочных аппаратах при максимальных рабочих токах 437 А или 522 А требуются подключить проводники сечением 70 мм2 и 95 мм2 соответственно.

Допустимо ли удлинять

С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.

Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.

Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.

При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.

Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.

svaring.com

Сварка медных проводов инвертором с применением угольного и графитового электрода, и точечным методом

Одной из частых причин возникновения пожаров является неисправность электропроводки. Возгорания происходят из-за нарушения изоляции или нагрева жил кабелей в местах соединения (розетках, выключателях или распределительных коробках).

Плохой контакт приводит к появлению большого переходного сопротивления, на котором выделяется тепло. Это разрушает изоляцию, становится причиной короткого замыкания и пожара.

Поэтому получение надежного качественного соединения медных проводников является обязательным условием безопасной работы любых домашних электроприборов.

Использование инвертора

Медные провода, наиболее распространенные в жилых домах, соединяют несколькими способами, но самым надежным считается сварка. В результате такого соединения получается однородный проводник, что обеспечивает полную пожаробезопасность.

Сварка осуществляется постоянным или переменным током напряжением от 12 до 36 В, при этом должна быть регулировка сварного тока. Этим требованиям соответствует большая часть сварочных инверторов.

Выпускают специальный аппарат для сварки медных проводов, которым пользуются электрики. Он имеет мощность в пределах 1-1,5 кВт и регулировку сварочного тока в диапазоне от 30 до 120 А.

В отличие от обычных инверторов, оборудование имеет меньшую массу и габариты, кроме этого концы сварочных кабелей оснащены специальным держаком для угольных электродов и зажимом с большой поверхностью прижима проводников.

Если в хозяйстве уже имеется инверторный сварочный аппарат, то специальный прибор для сварки медной проволоки можно не покупать.

Для удобства к сварочным кабелям с помощью сварки приваривают или прикрепляют через болтовое соединение пассатижи и держак для электрода. Роль держателя угольного электрода может играть любой мощный зажим. Предварительно его ручки нужно заизолировать.

Пассатижи крепятся к проводу «масса». Ими будут держаться за скрутку свариваемых медных проводников, при этом они будут выполнять важную функцию теплоотвода. Это необходимо для предохранения изоляции от воздействия высокой температуры.

Контактный способ

Кроме использования инвертора для сварки медных проводов может применяться и точечная контактная сварка, время сваривания которой не превышает 1-2 секунд.

В домашних условиях для соединения бытовой электропроводки можно воспользоваться обычным трансформатором мощностью 500 Вт с напряжением во вторичной обмотке 12-36 В. Присоединив к вторичной обмотке держак для электрода и медных проводов, получим простой сварочный аппарат.

В зависимости от сечения и количества медных проводов экспериментально установлено, что ток для сварки должен быть:

  • для 2-х проводов сечением 1,5 мм2 – 70 А;
  • 3-х сечением 1,5 мм2 – 80 А;
  • 3-х сечением 2,5 мм2 – 90-100 А;
  • 4-х сечением 2,5 мм2 – 100-120 А.

Однако значения тока могут сильно различаться в зависимости от используемого кабеля и его производителя. Дело в том, что производители кабельной продукции используют медные провода с различными примесями, что влияет на электро и теплопроводность, сечения проводов иногда не соответствуют заявленным характеристикам.

Поэтому точечная сварка проводиться только после того, как отрегулирован оптимальный сварочный ток на обрезках такого же кабеля, который предстоит варить.

Порядок действий

При сварке проводов своими руками порядок действий будет следующий. Сначала нужно освободить от изоляции концы свариваемых проводников на расстояние 8-10 см.

При снятии изоляции нельзя допустить повреждения жил провода. Перед скруткой их необходимо зачистить наждачной бумагой и протереть ацетоном для обезжиривания.

Затем соединяемые медные провода скручивают и концы обрезают кусачками, чтобы торец скрутки был плоским. В результате должен получиться пучок длиной около 5 см.

Подготовительные работы на этом заканчиваются, и начинается непосредственно сварка. К скрутке присоединяют зажим массы включенного сварочного аппарата, а к торцу скрученных проводников подносится графитовый или угольный электрод, который держится на конце второго сварочного провода с помощью специального держателя.

В итоге происходит короткое замыкание с образованием электрической дуги. Ее энергии достаточно, чтобы за 1-2 секунды расплавить концы медных проводников.

На конце скрутки образуется расплавленная капля меди, ей нужно дать время на остывание. После этого место скрутки изолируют лентой или термоусадочной трубкой (трубку надо надеть заранее).

Сварочное соединение получается высокого качества, по электрическим характеристикам оно не отличается от параметров всего медного провода, и прослужит не меньше, чем он.

Особенности процесса

Сварка медных проводов имеет свои особенности. Это связано с тем, что при температуре 300 °C медь становится хрупкой, а при 1080 °C плавится.

Электроды выдерживают температуру в три раза большую. Поэтому важно не передержать дугу, чтобы не повредить изоляцию и сами провода.

Для их защиты надо подсоединить в районе скрутки мощный радиатор, желательно из меди с большой поверхностью теплоотдачи и плотным прижимом к скрутке и потом только сваривать.

При сварке медных проводов скрутку желательно располагать вертикально. В этом случае расплавленная капля приобретет сферическую форму, которая охватит все свариваемые провода.

Иногда необходима сварка не одножильных, а многожильных медных проводов. В таком случае необходимо сначала поместить скрутку в гильзу, обжать, торчащий конец отрезать и потом его заварить.

Используемые электроды

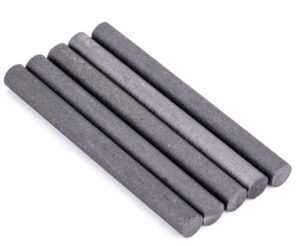

Для сваривания медных проводов используются угольные или графитовые электроды с омеднением. Характеристики их практически одинаковы.

Они имеют температуру плавления в три раза больше, чем у меди, благодаря этому расход электрода минимальный; легко режутся, что позволяет получать удобную для сварки длину.

Угольные электроды дают дугу более высокой температуры, чем графитовые, что позволяет использовать их при минимальных сварочных токах. Они удобны и при использовании самодельных маломощных сварочных аппаратах.

Сварку графитовыми электродами чаще используют с инверторами, имеющими регулировку тока в широком диапазоне и нетребовательны к квалификации сварщика. Кроме этого медное сварное соединение получается более высокого качества.

Внешне электроды отличаются цветом – угольные черные, а графитовые темно-серые с металлическим отливом.

Если под рукой нет фабричных электродов, то при сварке их вполне могут заменить щетки от электродвигателя или угольный стержень из старой батарейки.

svaring.com

всё, что вам необходимо знать. Для новичков

Время чтения: ≈5 минут

Если вы когда-либо выбирали аппарат для инверторной сварки, то наверняка замечали, что комплект очень скудный. Зачастую при покупке вы получаете сам аппарат, инструкцию и кабель питания. Но этого недостаточно для полноценной работы. Помимо электродов или газа вам также не обойтись без экипировки, держака и, конечно, сварочных кабелей.

Но как понять, какой кабель для сварки выбрать? На что вообще обратить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой короткой статье.

Содержание статьи

Общая информация

Для начала давайте разберемся, зачем вообще нужны кабели и для чего подключать их к сварочному аппарату.

Говоря простыми словами, сварочные провода, подключенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали. Один кабель подключается к держаку, а второй подключается на массу (на деталь). Из-за такого подключения во время сварки образуется электрическая цепь, которая как раз и позволяет осуществить сварочный процесс.

По своему строению кабель сварочный практически не отличается от кабеля бытового. Он состоит из проволоки и внешней изоляции. Но отличия кроются в том, какая именно проволока используется при производстве кабелей и для каких условий они предназначены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из двух и более слоев, чтобы обеспечить максимальную защиту. И, в целом, у кабелей для сварки должен быть повышенный запах по прочности, чтобы они могли надежно работать даже в самых экстремальных условиях.

Для каждых температурных условий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит приобретать кабели с морозостойким покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность. А для работы при очень высоких температурах нужно выбирать провода, оплетка которых не расплавится на солнце. Словом, учитывайте все температурные нюансы ваших сварочных работ.

Также не забывайте о влажности. Кабель для сварочного аппарата, не предназначенный для работы в очень влажных условиях может просто заплесневеть и испортиться. Необходимо выбирать кабели с антисептическими свойствами. Такие провода не только выдерживают повышенную влажность и высокие температуры, но и в целом обладают большим сроком службы.

Отдельный вопрос — это длина сварочных кабелей. Максимальная длина сварочного кабеля может достигать 50 метров, но насколько это удобно и практично? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и второй для массы длиной 2 метра. Это оптимальная длина. Вы, конечно, можете увеличивать длину по мере необходимости, но учитывайте, что длина сварочного кабеля не должна превышать 30-40 метров.

Если у вас в комплекте все же есть кабели, но они слишком короткие, вы можете их соединить. Ниже видео, как произвести соединение сварочных кабелей.

Выбор кабеля

Марка сварочного кабеля — это первое, на что вам нужно обратить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). Первая марка наиболее популярная и универсальная. Вторая подойдет для менее мощного оборудования.

Нельзя однозначно сказать, какой кабель сварочный лучше. Нужно выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то рекомендуем выбрать кабель КГ 1х50. В целом, здесь всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть достаточно и 16 мм2.

Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, например, 1х25. Первая цифра обозначает, сколько жил содержит данный кабель сварочный. А вторая цифра говорит о том, какое сечение у этого кабеля. Сечение измеряется в мм2.

Иногда в марке указывается, для каких температурных условий предназначен кабель. Кабели ХЛ способны работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не знаете диапазон температур, при которых будете его использовать? Ищите кабели без маркировки касаемо их температурных условий. Обычно возможно использование таких проводов при температуре от -40 до +60 градусов, чего достаточно для большинства работ.

Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена небольшая таблица, которая поможет вам с выбором.

Вместо заключения

Надеемся, что эта статья поможет вам решить вопрос, как выбрать кабели для сварки. Если эта тема все так же вызывает у вас трудности можете купить комплект сварочных кабелей с электрододержателем и зажимом. Это оптимальный вариант для новичков, которым трудно разобраться в особенностях сварочных кабелей. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Сварочные кабели для сварочных аппаратов, какие для массы и держака, можно ли делать удлинитель, почему важен медный, на какие типы подразделяются

Главная страница » Статьи о сварке » Сварочный пост » Оснастка » Кабель

Сварочный кабель является важным дополнительным элементом сварочного оснащения. Он выступает в качестве проводника значительных величин тока. Без провода любое оборудование не работает и соответственно, бесполезно.

От правильного выбора сечения кабеля зависит качество сварки, функционирование оснащения, безопасность исполнителя. Если провод будет иметь слишком маленькое сечение, то ток по жилам шнура не пойдет и агрегат отключится. Большее, чем необходимо, сечение провода может привести к ненужным затратам на его покупку и таскать его сварщику будет тяжелее.

На нашем сайте представлен целый ряд статей, посвященных сварочным кабелям, проанализированы наиболее важные нюансы. Далее мы рассмотрим основные аспекты, касающиеся данной темы. Для получения более подробной информации, рекомендуем переходить по активным ссылкам.

Для какого аппарата ручной дуговой сварки какое нужно сечение

Расчет сечения кабеля по величине тока является наиболее понятным, простым и быстрым способом, так как эти два показателя напрямую связаны.

Домашние мастера для выполнения сварочных работ применяют аппараты инверторного типа, профессионалы для реализации производственных и промышленных задач останавливают свое внимание на трансформаторах и генераторах. Каждый агрегат способен выдавать различные величины тока. О том, какой проводник следует выбирать для разных видов оборудования можно узнать в статье «Сечение сварочных кабелей».

Какой нужен для массы

Кабель для зажима массы (клеммы заземления) и его сечение необходимо выбирать точно таким же образом, как и проводник для сварочного оборудования любого типа.

Достаточно часто как опытные, так и начинающие сварщики сталкиваются с проблемой недостаточной длины провода. Некоторые исполнители соединяют два комплектных проводника в один для зажима массы, а для электрододержателя докупают дополнительный кабель нужной длины. В подобных и других похожих случаях следует знать, как правильно произвести соединение шнуров.

Для этого существует несколько способов: «скрутка», сварка, пайка, опрессовка, с помощью соединительных муфт. Каждый из перечисленных методов обладает своими преимуществами и недостатками. О плюсах и минусах, а также о технике выполнения соединения в статье «Соединение, подключение и удлинение сварочного кабеля».

Как сделать удлинитель

Удлинение кабелей производится практически теме же способами, что и соединение: сварка, пайка, опрессовка. В случае, когда использование одного из этих методов по каким-либо причинам невозможно, следует обратить внимание на дополнительные расходные материалы.

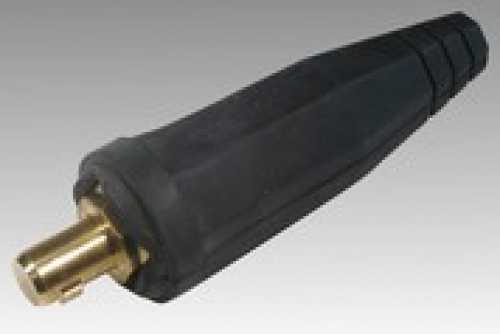

Кабельные разъемы применяются для быстрого и простого удлинения проводов, а также для легкого подключения шнура к источнику питания. Выбор соединителей осуществляется в зависимости от сечения кабеля. Сварщикам предлагаются два вида штекеров: штыревые и в виде гнезда. Более подробная информация представлена в статье «Разъем для сварочного кабеля».

1х35, 25 мм2, 16 мм2: что значат эти цифры?

Маркировка сварочных кабелей включает в себя, кроме буквенных, еще и числовые обозначения, например, 1Х35 или 16 мм2.
Рассмотрим подробнее первый пример. В маркировке подобного вида цифра «1» обозначает количество токопроводящих жил, а «35» — сечение проводника, которые измеряется в мм2. Следовательно, становится понятно, что 16 мм2 — это также обозначение сечения шнура.
Подобным образом можно определить количество жил и их сечение в любом проводнике.



Медный или алюминиевый

На рынке кабельной продукции представлены медные и алюминиевые проводники. Многие исполнители задаются вопросом: какой кабель лучше и дольше прослужит?

Провода с медными жилами имеют несколько преимуществ перед алюминиевыми:

  • медь является лучшим проводником тока, нежели алюминий;
  • сварочные кабели должны обладать высокой гибкостью, поэтому в данном случае, также предпочтительнее применение проводов с медными жилами;
  • медные шнуры способны выдерживать многократные сматывания и разматывания, при этом повреждения на проводах не появляются.

Однако, стоит отметить, что востребованные у исполнителей аппараты Ресанта оснащены алюминиевым кабелем. Поэтому, при выборе, кроме общих рекомендаций, следует ориентироваться на собственные ощущения от сварки.

Типы

Некоторые исполнители считают, что под типами кабелей, подразумевается деление по количеству жил и сечение провода. Однако, это не совсем верная точка зрения. В большинстве случаев речь идет о том, что проводники бывают гибкие (КГ) и особо гибкие (КОГ).

Каждый тип имеет несколько разновидностей, которые предназначены для применения в различных климатических условиях: ХЛ — холодостойкий; Т — тропический; н — негорючая изоляция. Данные обозначения присутствуют в маркировке проводников, поэтому любому исполнителю будет легко определить конкретный тип. КГ и КОГ имеют конструктивные особенности, представленные в статье «Марки сварочных кабелей».

Силовой для инвертора

Силовой кабель представляет собой несколько изолированных проводов в герметичной оболочке, используется для подсоединения сварочных аппаратов к электрическим сетям в 220 В или в 380 В. Наиболее распространенные марки данного вида проводников представлены в статье «Длина и соединение сварочных кабелей».

Кроме этого, рекомендуем ознакомиться со статьей «Сварочный кабель для инвертора», где представлены основные типы проводов для данного типа оснащения, проанализированы важные аспекты по выбору сечения шнура, перечислены правила подключения провода к оборудованию.

Где купить

После изучения представленной информации и определения оптимального варианта необходимого проводника, рекомендуем ознакомиться с поставщиками данной продукции. Компании реализуют качественные, надежные, соответствующие общим требованиям и российским стандартам кабели. Клиентам предоставляется возможность приобрести комплекты проводов и купить кабель нужной длины.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

Сечение сварочных кабелей для инверторов и аппаратов

Главная страница » Статьи о сварке » Сварочный пост » Оснастка » Кабель » Сечение сварочных кабелей

Сварочные кабели применяются для соединения оборудования с электрической сетью, а также с электрододержателем и клеммами массы. Поскольку провода выполняют такую важную функцию, как передача значительных величин тока, то к ним предъявляются строгие требования и высокие нормы безопасности.

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

  • эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам;
  • хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания;
  • сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

  • одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ, часто используется исполнителями КОГ;
  • провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

  • Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
  • Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
  • Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
  • Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
  • Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй — до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
