Кабель шахтный КГЭШ

Применение кабеля шахтного КГЭШ.

Кабель шахтный КГЭШ применяется для присоединения угольных комбайнов, шахтных передвижных машин и механизмов к сети. Кабель предназначен для эксплуатации в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Кабель устойчив к многократным изгибам и растягивающему усилию. Кабель стоек к воздействию масел и бензина. Не распространяет горение при одиночной прокладке. Радиус изгиба кабеля КГЭШ - 5xD.

  Наша компания осуществляет поставки кабельно-проводниковой продукции со складов в нескольких регионах России! Оперативная доставка любой транспортной компанией! Доставка до ТК бесплатно!

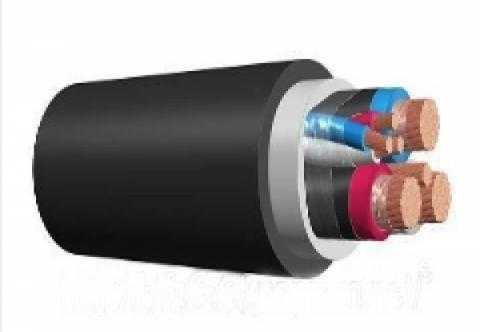

Конструкция кабеля шахтного КГЭШ.


-гибкая медная токопроводящая жила;
-изоляция из резины;
-экран из электропроводящей резины;
-вспомогательные жилы;
-жила заземления;
-разделительный слой из пленки ПЭТ-Э;
-оболочка из резины, нераспространяющей горение.

Технические характеристики кабеля шахтного КГЭШ.


-диапазон температур эксплуатации________________________от -30°С до +55°С;
-номинальная частота____________________________________50Гц;
-максимальная рабочая температура жилы___________________+75°С;
-срок службы не менее___________________________________1,5 года.

   Уточните цену и  наличие шахтного кабеля КГЭШ на складе по вышеуказанным телефонам. Также наша компания готова заказать интересующие Вас позиции кабеля у заводов- изготовителей, с которыми мы сотрудничаем.

Номенклатура кабеля шахтного КГЭШ.


КГЭШ 3х4+1х2,5
КГЭШ 3х95+1х10
КГЭШ 3х6+1х4
КГЭШ 3х10+1х6
КГЭШ 3х10+1х6+3х2,5
КГЭШ 3х16+1х10
КГЭШ 3х16+1х10+3х4
КГЭШ 3х25+1х10,
КГЭШ 3х25+1х10+3х2,5
КГЭШ 3х25+1х10+3х4
КГЭШ 3х35+1х10
КГЭШ 3х35+1х10+3х2,5
КГЭШ 3х35+1х10+3х4
КГЭШ 3х4+1х2,5
КГЭШ 3х4+1х2,5+3х1,5
КГЭШ 3х50+1х10+3х2,5
КГЭШ 3х50+1х10+3х4
КГЭШ 3х6+1х4
КГЭШ 3х70+1х10
КГЭШ 3х70+1х10+3х2,5
КГЭШ 3х70+1х10+6х2,5

rem1rf.ru

Шахтные кабели

Условия проведения горных работ под землей приравниваются к экстремальным. Для осуществления всех подземных процессов, связанных с добычей и подъемом полезных ископаемых на поверхность, используется самая современная техника и оборудование. Шахтные кабели – это лишь часть снаряжения, применяемого в горных выработках. Они являются единственной возможностью подачи электрического питания передвижным машинам и механизмам, работающим под землей.

Виды

Электропровода, применяемые в подземных выработках, конструируются с учетом их многократного использования. По величине передаваемого электрического тока они могут быть низковольтными – для напряжения до 1 кВ, и высоковольтными – для напряжения более 1 кВ. По внешнему виду данная продукция делится на проводники гибкие и бронированные.

  • Гибкие шахтные кабели осуществляют передачу электрического тока напряжением от 360 до 1140 В и обеспечивают работу горной техники и механизмов.
  • Особо гибкие проводники используются для переносных бурильных установок, для создания осветительных, сигнализационных, контрольных цепей, а также для обеспечения связи и управления.
  • Бронированные провода, передающие электрический ток с напряжением 1-6 кВ, используются при подключении различных горных установок, для создания цепей, контролирующих их работу, для обеспечения подземных помещений качественным и безопасным освещением. Шахтные кабели, рассчитанные на напряжение 6-10 кВ, применяются для подачи тока на подстанции и распределительные пункты.

Все особенности каждого вида проводов можно узнать на странице master-cable.com.ua/katalog/shahtnye-kabeli, являющейся официальным каталогом компании Мастер Кабель – ведущего поставщика токопроводящей продукции.

Основные характеристики шахтного кабеля

Токопроводящее оборудование является самым уязвимым звеном в шахтной системе. Причиной незащищенности кабеля от повреждений можно назвать его большую протяженность. В условиях подземных выработок могут применяться лишь провода, соответствующие определенным параметрам.

  • Они выдерживают номинальное напряжение 660-6000 В на основных жилах и до 250 В на вспомогательных переменного тока частотой 50 герц.
  • Конструкция кабеля способствует его использованию в шахтах и подземных помещениях с уровнем влажности 97-100%.
  • Внешняя оболочка проводника отличается особой прочностью и устойчивостью к механическим повреждениям, а также к воздействию агрессивных веществ.

Данные характеристики шахтных проводов обеспечивают безопасность работы всех механизмов под землей. Внутреннее строение кабеля отличается особой структурой, включающей три основных токопроводящих жилы, одну заземляющую и две-четыре вспомогательных. Конструкция этого оборудования рассчитана на эксплуатацию в условиях высокой влажности и обводнения, частых изгибов и переносов, воздействия механических факторов (растяжение, сдавливание) и агрессивных сред.

samanka.ru



Полезная модель относится к кабельной отрасли электротехнической промышленности и может быть использована в угольной и горнодобывающей промышленности для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям. Тяжелые условия эксплуатации требуют высокой надежности такого кабеля. Разработанный кабель марки КГРВШ1 предназначен для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В номинальной частоты 50 Гц. Основным фактором экономической эффективности является повышение эксплуатационной производительности изделия за счет увеличения надежности кабеля.

Полезная модель относится к кабельной отрасли электротехнической промышленности и может быть использована в угольной и горнодобывающей промышленности для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям.

Создание надежного и в тоже время относительно дешевого шахтного кабеля управления является весьма актуальным.

Известен в производстве кабель шахтный управления гибкий с медными жилами, с резиновой изоляцией, в поливинилхлоридной оболочке. Кабели с числом жил 6 и более имеют центральный силовой элемент из полиэфирных технических нитей или пластиката.

Разработанный кабель марки КГРВШ1 предназначен для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В номинальной частоты 50 Гц.

Вид климатического исполнения - У и Т, категория размещения 5 при температуре окружающей среды от минус 30°С до 50°С.

Техническая характеристика

Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее:

- без предварительного подогрева 10 наружных диаметров кабеля;

- с предварительным подогревом 5 наружных диаметров кабеля. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20°С, должно быть, МОм, не менее:

- на момент приемки и поставки 50;

- на период хранения и эксплуатации 10.

Требования к механическим параметрам Кабели должны быть стойкими к изгибам на угол (±) рад. Номинальный диаметр ролика и нагрузка, создающая усилие натяжения кабеля, число циклов изгиба, должны соответствовать значениям, приведенным в таблице 3.

Таблица 3
Число жилНоминальный диаметр ролика, ммНоминальная растягивающая нагрузка, Н(кгс)Число циклов изгиба, не менее
2,3
10020(2) 30000
6,8,10,12 20020(2)30000
15,18250 50(5)20000
24,30,3630050(5)15000

Разрывное усилие кабелей с центральным силовым элементом из синтетических нитей должно быть не менее указанного в таблице 4. с резиновым элементом - не менее 50% значений, приведенным в таблице 4.

Таблица 4
Число жил в кабеле6 81012 151824 3036
Разрывное усилие, кН, не менее1,96
2,45
2,943,924,905,88 6,967,848,22

Кабели должны быть стойкими к воздействию механических факторов внешней среды в соответствии с группой условий эксплуатации M1 по ГОСТ 17516.1.

Требования к внешним воздействующим факторам

Кабели должны быть устойчивы к воздействию температуры окружающей среды до 50°С.

Кабели должны быть устойчивы к воздействию пониженной температуры окружающей среды, не ниже:

- в условиях фиксированного монтажа и на период эксплуатации - минус 30°С,

- в условиях монтажных и эксплуатационных изгибов - минус 15°С.

Кабели при эксплуатации должны быть стойкими к смене температур от минус 30°С до 50°С.

Кабели не должны распространять горение при одиночной прокладке.

Длительно допустимая температура на жиле не более 70°С.

Кабели в тропическом исполнении должны быть стойкими к поражению плесневыми грибами.

Требования к надежности

Срок службы кабелей в режимах и условиях НД должен быть не менее 12 мес.

Фактический срок службы кабеля устанавливается 6 лет при условии соблюдения правил хранения, монтажа и эксплуатации и определяется в процессе эксплуатации. Срок службы исчисляется с даты изготовления кабеля.

Конструкция кабеля представлена на фиг.1.

Медные токопроводящие жилы кабеля 1 - соответствуют 5 классу гибкости.

На токопроводящие жилы кабеля наложена изоляция из резины - 2

В конструкции кабеля с числом жил 6 и более имеется укрепляющий элемент, выполненный из синтетических нитей в оболочке из резины - 3

На скрученные жилы кабеля наложена оболочка из ПВХ пластиката - 4

Техническим результатом полезной модели является улучшение технических характеристик изделия.

Основные факторы экономической эффективности являются - увеличения надежности кабеля.

Требование электробезопасности обеспечивается толщиной изоляции, испытанием повышенным напряжением. Литература:

1. Информационно-технический сборник. Изделия кабельные. Том 3, часть 1. Москва. ОАО «ВНИИКП» 2005 г.

Кабель гибкий шахтный управления, состоящий из медных токопроводящих жил, изолированных резиной, укрепляющего элемента, оболочки из ПВХ пластиката, отличающийся тем, что укрепляющий элемент выполнен из синтетических нитей в оболочке из резины.

poleznayamodel.ru

Шахтный кабель: принцип работы и разновидности

Шахтные кабели используются в горнодобывающих объектах. Сегодня в этой сфере применяется самое инновационные и высокотехнологичные средства, чтобы обеспечить качественное выполнение обязанностей шахтеров на приисках. Провода, являются малой долей оборудования. Благодаря нему, под землей удается подключать оборудование, осуществлять передачу данных и поддерживать связь с работниками.

Разновидности шахтных кабелей

Кабели данного типа направлены на то, чтобы многоразово их использовать. Они разделяются по множеству характеристик, таких как:

  • Наличие брони;
  • Рабочий уровень напряжения;
  • Наличие проводника гибкого типа.

Рассматривая же разновидности подобных проводов, стоит выделить следующие категории:

  • Кабель гибкого типа, который производит транспортировку электрического заряда, обладающего напряжением в диапазоне от 360 до 1 140 Вольт. Благодаря ему, обеспечивается беспрерывная и качественная работа техники и механизмов, функционирующих на горнодобывающем объекте.
  • Кабеля повышенной гибкости, применяемые для установок по произведению бурения, подключения сигнализации, осветительной системы, нормальной коммуникации и руководства работами.
  • Кабеля бронированного типа, которые используются для транспортировки электроэнергии, мощность которой находится на уровне 1-6 кВ. Используется для того, чтобы подключить установки на горнодобывающем объекте, контролировать выполняемые операции, а также в нужном объеме осветить подземные помещения, где работают люди и машины.

Популярные модели кабелей и их особенности

Теперь рассмотрим конкретные модели кабелей и определим, какими особенностями они обладают. Итак, наибольшим спросом пользуются:

  • КШВЭПбШв. Данный тип силового кабеля оснащен медными жилами, а также двойной изоляцией, с внутренней и наружной стороны, произведенной из пластика. Каждая жила защищается дополнительным экранирующим покрытием из медной ленты. Кроме этого кабель защищается металлическими проволоками, изготовленными из оцинкованной стали. Кабель имеет ряд рекомендаций к использованию относительно температуры эксплуатации и допустимого уровня напряжения, которое может испытывать кабель. Стоит уточнить эту информацию дополнительно, поскольку она может разниться из-за одиночной и парной прокладки.
  • КШВЭБбШв. Силовой шахтный кабель, который оснащен медными жилами. Изоляция двойного типа внутри и снаружи кабеля, основным материалом для покрытия является поливинилхлоридный пластикат. Качественно проработана изоляция от посторонних сигналов. Она выполнена за счет экранирования каждой жили медной лентой, а также произведение бронирования кабеля по средствам стальной ленты из оцинкованного металла. Идеально подходит, как для прокладки в недрах земли, так и под наклоном или в горизонтальном положении.
  • КШТЭБбШв. В основе этого силового кабеля шахтового типа лежит медная жила заизолированная при помощи этиленпропиленового эластомера. Изоляция внутри и снаружи кабеля произведена при помощи прочного пластиката поливинилхлоридного типа. Двойная защита обеспечивается благодаря медной ленте и проволоке из оцинкованной стали, защищающих кабель от некорректной передачи сигнала. Особенностью кабеля является большой диапазон прокладки, кабель можно проложить, как в почве, так и в других положениях, не боясь повредить его.

Ключевые характеристики шахтового кабеля

Не секрет, что оборудование для проведения тока в горнодобывающем деле можно считать самым уязвимым. Из-за прокладки на большие расстояния он может повредиться и тем, самым стать причиной аварийной ситуации. Именно по этой причине кабеля используемые на шахтах и других добывающих объектах должны отвечать ряду требований:

  • Выдерживать номинальное напряжение в диапазоне от 660 до 6 000 В оказываемое на основные жилы и 250 В на вспомогательные фрагменты;
  • Кабель должен проявлять повышенную устойчивость к влажности, которая часто наблюдается в шахтах. Продукция должна адекватно работать при уровне влажности от 97% до 100%.
  • Корпус кабеля должна быть устойчивым к механическим повреждениям, ударам, растяжению. При горнодобывающих работах это обычное явление, однако, оно не должно сказаться на качестве работы кабеля, передаче тока.

Выбирая кабель, стоит опираться на особенности ведения работ, тогда будет проще подобрать кабель по способу его прокладки, устойчивости к внешним раздражителям, не восприимчивости к агрессивной внешней среде. Не стоит пытаться экономить на оборудовании и расходниках.

Выбирая кабель нужно опираться не только на мнение продавца, хотя опыт играет очень большую роль, но и, в первую очередь, помнить о начальной задаче – экономия и долгая эксплуатационная его служба. Доверяйте качеству и обращайте внимание на цену!

electro-sad.ru

Шахтный кабель | Производителя | ETW International

Шахтный кабель



Шахтный кабель применяется для вывода истока для забойщика и аналогичного оборудования при номинальном напряжении до 1.9/3.3кВ.



Наименование

Тип

Применение

Нераспространяющий горение

С огнестойкой добавкой

Гибкий кабель в резиновой оболочке для горных работ



UC-0.38/0.66

MC-0.38/0.66

Бурильное соединение под стволом шахты

Гибкий кабель в резиновой оболочке с защитным экраном для горных дел



UCP-0.38/0.66

MCP-0.38/0.66

Электрический бурильный канат для шахт

UZ-0.3/0.5

MZ-0.3/0.5

Соединение к источнику питания различных подвижных забойщиков под  стволом шахты

Электрический бурильный канат с защитным экраном для шахт

UZP-0.3/0.5

MZP-0.3/0.5

Гибкий шахтный кабель в резиновой оболочке

UY-0.38/0.66

MY-0.38/0.66

Соединение к источнику питания различных забойщиков и подобного оборудования под стволом шахты C

Гибкий шахтный кабель в резиновой оболочке и с защитным экраном

UY-0.38/0.66

MYP-0.38/0.66


Гибкий шахтный кабель в резиновой оболочке

Структура:

Медная жила, резиновая изоляция, резиновая оболочка.

Упаковка:

Ящики, катушки.







Тип

Номинальное напряжение (кВ)

Число сердечников × поперечное сечение (мм2)

UC(P)-0.38/0.66
MC(P)-0.38/0.66

0.38/0.66

3×16 1×4 3×2.5
3×25 1×6 4×2.5

3×35 1×6 4×4
3×50 1×6 4×4

UZ(P)-0.38/0.5
MY(P)-0.3/0.5

0.38/0.66

3×2.5 1×2.5
3×2.5 1×2.5 1×2.5

3×4 1×4
3×4 1×4 1×4

UY(P)-0.38/0.66
MY(P)-0.38/0.66

0.3/0.5

3×4 1×4
3×6 1×6
3×10 1×10
3×16 1×10

3×25 1×16
3×35 1×16
3×50 1×16
3×70 1×25

UYQ-0.3/0.5
MYQ-0.3/0.5

0.3/0.5

2×1.0
3×1.0
4×1.0

2×1.5
3×1.5
4×1.5

2×2.5
3×2.5
4×2.5

7×1.0
7×2.5
12×1.5

7×1.5
12×1.0
12×2.5

www.etwinternational.ru

Кабели силовые гибкие шахтные на напряжение 1140 В

Главная / Полезная информация / Справочники / Кабели с металлическими жилами / Кабели силовые / Кабели силовые гибкие шахтные на напряжение 1140 В

Код ОКП 35 4145
ТУ 16.К73.050-98


Назначение

Кабель предназначен для присоединения шахтных передвижных машин и механизмов к сети на номинальное переменное напряжение до 1140 В частоты 50 Гц на основных и до 220 В на вспомогательных жилах.

Вид климатического исполнения - У по ГОСТ 15150-69

Конструктивные элементы и особенности

Конструктивные элементы

Конструктивные особенности

КГЭПШ

КГЭПШТ

Токопроводящие жилы

Медные многопроволочные

Изоляция основных и  вспомогательных жил

Резина

Резина теплостойкая

Сердечник в центре кабеля

Резина электропроводящая

Поясной экран по общей скрутке

Резина электропроводящая

Оболочка

Резина, не распространяющая горение

Конструкция и размеры

Марка
кабеля

Число и номинальное сечение жил, мм2

Номинальный наружный
диаметр кабеля, мм

Расчетная масса,
1 км кабеля, кг

основных

зазем-      ления

вспомо-гательных

КГЭПШ

КГЭПШТ

КГЭПШ,

КГЭПШТ

3 х 4

  1 х 2,5

-

21,2

 720

 700

3 х 6

1 х  4

-

24,6

 980

 950

3 х 10

1 х  6

-

27,2

1270

1230

3 х 16

1 х 10

-

31,2

1730

1680

3 х 25

1 х 10

-

34,7

2210

2140

3 х 35

1 х 10

-

39,4

2820

2740

3 х 50

1 х 10

-

42,3

3460

3370

3 х 70

1 х 10

-

47,4

4510

4400

3 х 95

1 х 10

-

52,6

5600

5470

3 х 4

  1 х 2,5

   3 х 1,5

26,2

 940

 910

3 х 6

1 х  4

   3 х 2,5

29,3

1220

1170

3 х 10

1 х  6

   3 х 2,5

32,3

1540

1490

3 х 16

1 х 10

3 х 2,5

34,5

1890

1830

3 х 25

1 х 10

   3 х 2,5

37,8

2360

2280

3 х 25

1 х 10

3  х 4

40,0

2460

2370

3 х 35

1 х 10

   3 х 2,5

43,5

2990

2900

3 х 35

1 х 10

3  х 4

44,9

3160

3060

3 х 50

1 х 10

   3 х 2,5

45,4

6510

3410

3 х 50

1 х 10

3 х 4

46,6

3670

3560

3 х 50

1 х 10

3 х 6

47,0

4450

4330

3 х 70

1 х 10

3 х 2,5

50,0

4480

4360

3 х 70

1 х 10

3 х 4

50,0

5600

5430

Марка
кабеля

Число и номинальное сечение жил, мм2

Номинальный наружный
диаметр кабеля, мм

Расчетная масса,
1 км кабеля, кг

основных

заземления

вспомо-гательных

КГЭПШ

КГЭПШТ

КГЭПШ,
КГЭПШТ

3 х 70

1 х 10

3 х 6

52,0

5640

5460

3 х 95

1 х 10

   3 х 2,5

54,5

5760

5570

3 х 95

1 х 10

3 х 4

54,5





3 х 95

1 х 10

3 х 6

55,0





Технические характеристики

Электрическое сопротивление изоляции 1 км кабеля, не менее:



- 100 МОм

Электрическое сопротивление поясного экрана кабеля, не более:



1,5 кОм

Стойкость кабелей к изгибам на угол ±p  рад, не менее

- 4000 циклов

Стойкость  кабелей  к  осевому  кручению на угол
± 2p  рад, не менее



- 4000 циклов

Кабели не распространяют горение
при одиночной прокладке

Срок службы кабелей, не менее

- 1,5 лет

Строительная длина  кабелей, не менее



- 200 м

По согласованию с потребителем поставка
кабелей другими длинами

Основные и вспомогательные жилы имеют отличительную расцветку: голубые, черные, коричневые

Оболочка кабелей имеет маркировку в виде надписи, содержащей отличительный знак предприятия-изготовителя, год изготовления и сечение основных жил

Эксплуатационные характеристики

Температура окружающей среды  при  эксплуатации кабелей

- от минус 30 0С
до плюс 50 0С

Растягивающее усилие на
1 мм2суммарного сечения всех жил, не более



- 19,6 Н (2,0) кгс)

Длительно допустимая рабочая температура
на токопроводящих жилах кабелей, не более:

   КГЭПШ

-  плюс 75 0С

   КГЭПШТ

-  плюс 90 0С

Минимальный радиус изгиба кабелей при монтаже и эксплуатации



- 5D кабеля

Токовые нагрузки на кабели

Номинальное
 сечение
основных жил, мм2

Токовые нагрузки, А,
не более*

Номинальное

сечение
основных жил, мм2

Токовые нагрузки, А,
 не более*

КГЭПШ

КГЭПШТ

КГЭПШ

КГЭПШТ

4

45

57

25

136

166

6

58

72

35

168

202

10

75

100

50

200

249

16

105

127

-

-

-

* При температуре окружающей среды 25 0С

Пример условного обозначения: Кабель КГЭПШ 3х70+1х10+3х4 ТУ16.К73.050-98

www.rucabel.ru

Кабель шахтный - Энциклопедия по машиностроению XXL

Кабели шахтные гибкие предназначены для питания электроэнергией подвижных машин и инструментов угольных комбайнов, врубовых машин, транспортеров и т. п., а также для шахтных осветительных установок.  [c.16]

Теплостойкая изоляция кабелей для геофизических работ, специальных гибких, радиочастотных, высоковольтных рентгеновских кабелей Теплостойкая изоляция для силовых, контрольных, судовых, шахтных и др. кабелей Теплостойкая изоляция для шланговых кабелей и проводов, бытовых шнуров, автомобильных, тракторных и др. проводов Изоляция, не распространяющая горение, для осветительных проводов Резина для оболочек кабелей шахтных, торфяных, для землеройных горнодобывающих машин Резина морозостойкая для оболочек кабелей управления, силовых шланговых, лифтовых Резина теплостойкая и морозостойкая для оболочек кабелей управления и силовых Резина для оболочек кабелей, шнуров и проводов гибких и особо гибких и др.  [c.147]


Кабель шахтный с резиновой изоляцией, бурильный  [c.96]

Кабель шахтный с резиновой изоляцией, бурильный, экранированный  [c.96]

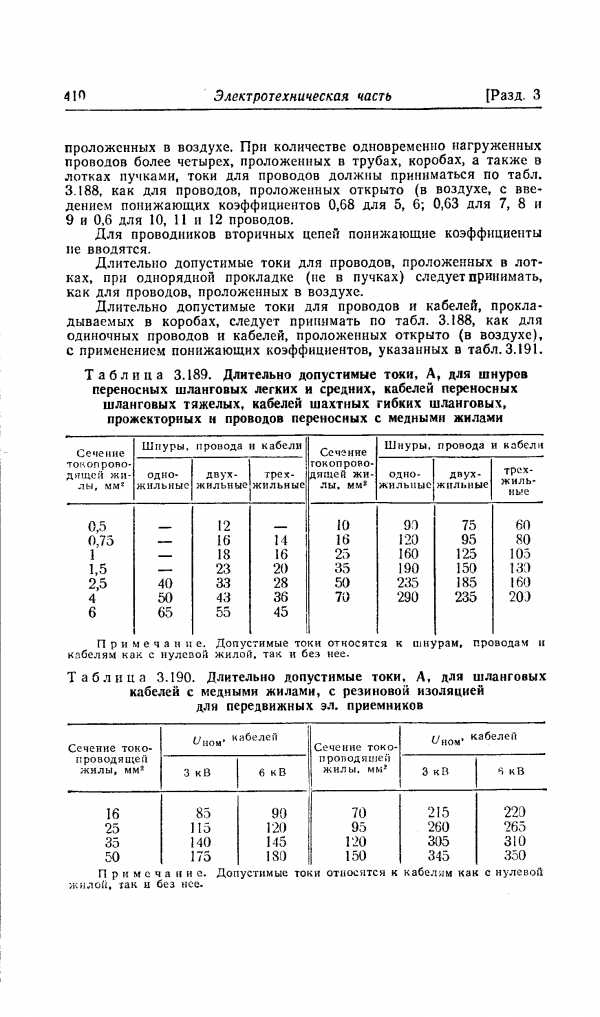

Таблица 3.189. Длительно допустимые токи. А, для шнуров переносных шланговых легких и средних, кабелей переносных шланговых тяжелых, кабелей шахтных гибких шланговых, прожекторных и проводов переносных с медными жилами
Значения допустимой длительной силы тока для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами  [c.947]

Корпусы электродвигателей и их пусковую аппаратуру необходимо заземлять. Заземление должна иметь и шахтная пневматическая сеть, которая может попасть под напряжение при соприкосновении с оголенными кабелями, контактным проводом и т. п. Шахтная пневматическая сеть должна иметь такую коммутацию, чтобы ее можно было использовать для доставки воды при тушении пожаров.  [c.281]

Крепление (обсадку) стволов производят металлическими трубами с внутренним диаметром 1200 мм, которые сваривают друг с другом. Для облегчения и ускорения работ армировка шахтных стволов производится подготавливаемыми на поверхности сборными секциями. Секция собирается на металлических кольцах, находящихся на расстоянии 12 м друг от друга и сделанных из полосовой стали 25,4 Х76,2 мм (рис. 10). К кольцам приваривают направляюш,ие и водоотливный став из труб диаметром 88,9 в дальнейшем к ним же прикрепляют силовые кабели. Трубные направляющие слу-  [c.23]

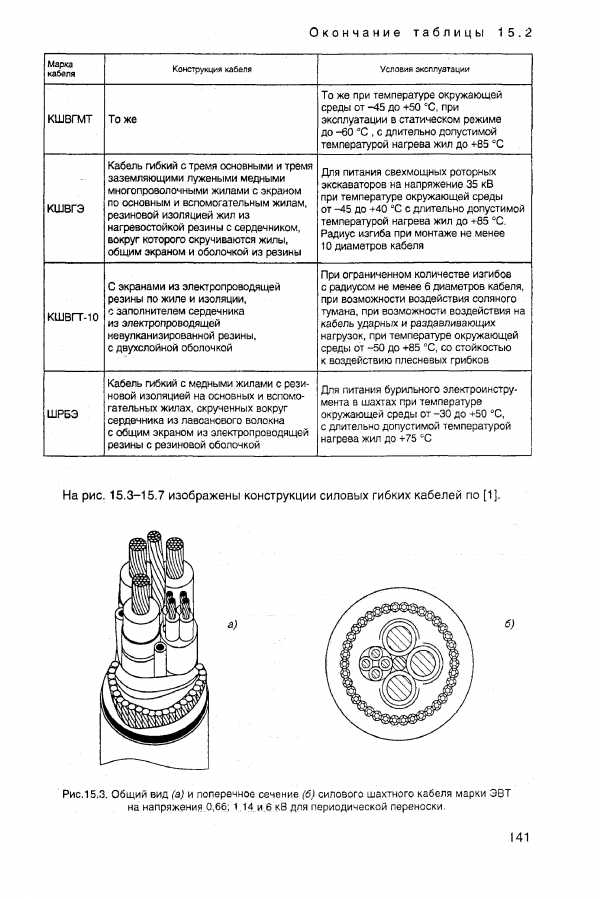

Рис.15,3. Общий вид (а) и поперечное сечение (6) силового шахтного кабеля марки ЭВТ на напряжения.0,66 1,14 и.6 кВ для периодической переноски.
Изоляция и оболочки кабелей радиотехнические детали, работающие при сверхвысоких частотах, печатные платы, детали шахтного электрооборудования  [c.42]

Шахтные кабели кабели силовые, контрольные, судовые установочные провода и шнуры шланговые ка ли провода и шнуры для погружных электронасосов кабели, провода и шнуры связи кабели управления и т. д.  [c.105]

Кабина 10 подъемного устройства (рнс. 34) двигается внутри секций башни вдоль направляющих 8 Т-образного профиля, по которым катятся ролики четырех башмаков /. На верхней секции башни под оголовком расположено машинное отделение и верхняя посадочная площадка с шахтной дверью 13. На нижней секции башни расположена нижняя посадочная площадка также с шахтной дверью, приемное устройство 4 для кабеля и натяжное устройство 3 с блоком для каната ограничителя скорости движения кабины подъемника. На секциях башни предусмотрены устройства, предотвращающие поперечные отклонения тяговых канатов и кабеля от ветра (выдувание). Кабина подъемного устройства цельнометаллическая сварная, имеет двухстворчатую распашную или шторную дверь 9 и окно в двери или задней стенке кабины. Внутри кабины находится пульт управления с кнопками. Кабина подвешена на двух тяговых канатах 12, наматываемых на барабан 14 лебедки. Если кран, на котором установлено подъемное устройство, имеет башню, выдвинутую не на полную высоту, излишек кабеля наматывается на барабан 1, расположенный на верхней площадке башни (на кране КБ-504), или укладывается в специальный ящик (на кране КБ-674).  [c.55]

Заготовка проводов шахтной разводки и кабелей  [c.211]

Шахтные разводки и кабели заготавливают в мастерских монтажных управлений или участков. Участковые мастерские оборудуют для этой цели специальными столами (рис. 117).  [c.211]

Силовые кабели и провода следует разделить на несколько подгрупп неизолированные провода, силовые кабели для неподвижной прокладки, кабели силовые гибкие, провода и шнуры установочные как для неподвижной прокладки, так и гибкие, кабели и провода специального назначения — шахтные, торфяные, автотракторные, судовые и т. п.  [c.9]

Шахтные кабели изготовляют с тремя основными (рабочими) жилами и одной заземляющей в некоторых конструкциях добавляются две вспомогательные жилы.  [c.16]

Резина теплостойкая для оболочек кабелей и проводов, работающих в средних и легких условиях Резина маслостойкая, не распространяющая горение, для оболочек шахтных, гибких экранированных кабелей  [c.147]

На этой же поточной линии можно изготовлять жилы сигналь-но-блокировочных и шахтных телефонных кабелей с полиэтиленовой изоляцией. Для получения более толстой изоляции на жилах сигнально-блокировочных кабелей в линию устанавливают червячный пресс большей производительности.  [c.348]

В отечественной и зарубежной промышленности широко применяют хлоропреновые каучуки в качестве материала для защитных оболочек. Так, в СССР наирит используется при изготовлении морских судовых, шахтных, тяжелых шланговых кабелей и т. п,  [c.126]

Извлеченные из ящиков узлы лифта и детали (кронштейны крепления направляющих, порталы с шахтными дверями, болты, гайки, шайбы, клеммные коробки, провод, металлорукава, электроаппаратура, подвесной кабель, стальные канаты, ограждения кабин, двери кабины, ограничитель скорости) сдают на склад. При этом болты сортируют по размерам, раскладывают в деревянные  [c.155]

После установки пола машинного помещения выверяют направляющие кабин и противовеса и регулируют их положение, выверяют и фиксируют путем приварки к стоякам прямоугольных щайб положения верхних балок и порогов шахтных дверей, регулируют положение створок шахтных дверей во взаимодействии с дверями кабины, подсоединяют этажные разводки к клеммным коробкам нижнего стояка, выверяют привод лифта, навеску калатов и подвесного кабеля. Устройство разводки по шахте и выверку направляющих и шахтных дверей можно выполнить с крыши кабины, подсоединения можно подключать по временной схеме, как описывалось ранее. Заключительная операция — регулировка этажных переключателей.  [c.195]

Шахтные кабели, кабели для землеройных работ, кабели силовые, контрольные, судовые, для электробуров, провода для радиоустановок, провода для прокладки в трубах, для электрифицированного транспорта и др.  [c.147]

В восстановительный период была проведена специализация и реконструкция московских кабельных заводов. Производство силовых кабелей с пропитанной бумажной изоляцией и телефонных кабелей сосредоточилось на заводе Русскабель , где был построен специальный корпус. Производство проводов с резиновой изоляцией было расширено на заводе Электропровод и ликвидировано на Русскабеле . Завод Электропровод освоил производство рентгеновских, шахтных и врубовых кабелей и организовал массовый выпуск автотракторных проводов. Ведущим заводом в области кабельной техники являлся Ленинградский завод Севкабель здесь в 1924—1925 гг. была создана конструкция подземного трехфазового кабеля на 20 и 35 ке. Сев-кабель первым в Советском Союзе освоил производство эмалированной проволоки и междугородных телефонных кабелей.  [c.93]

Электропроводность резины достигается путем введения в ее состав в качестве наполнителей углеродной (ацетиленовой) сажи и графита для этой цели наиболее пригодны резины на основе бутадиеннитрилъного каучука. Применяют для изготовления экранированных шахтных, высоковольтных и других кабелей на напряжение 6 кв я выше, для кабелей дальней связи и ряда электротехнических и радиотехнических деталей.  [c.246]

Гибкие кабели с резиновой изоляцией с многопроволочными медными жилами с резиновой оболочкой применяются для электропитания подвижных электроприемников различных механизмов строительных машин, сварочных установок, машин и механизмов в горнорудной промышленности, например, электрических экскаваторов, шахтного электрооборудования и др. при температуре окружающей сре ды в пределах от -50 до +50 °С ( в зависимости от типа изоляции) в диапазоне напряжений от 0,66 до 10 кВ. Конструкции кабелей с резиновой изоляцией для питания бортовой сети электрических экскаваторов на напряжения 6 и 10 кВ изображены на рис 15.1 и 15 2 [1].  [c.138]

ГРШЭ ГОСТ 10694-81 Кабель с резиновой изоляцией экранированный для присоединения шахтного электрооборудования (комбайнов, врубмашин и др.) к электропитанию на напряжение 0,66 кВ  [c.138]

ГРШЭ Кабель гибкий с медными многопроволочными жилами с резиновой изоляцией с экраном из электропроводящей резины и резиновой оболочкой шахтный Для электропитания комбайнов, врубовых машин и механизмов в шахтах на напряжении 0,66 кВ при температуре окружающей среды ст 0 до +50 "С с длительно допустимой температурой нагрева жил до +75 "С  [c.139]

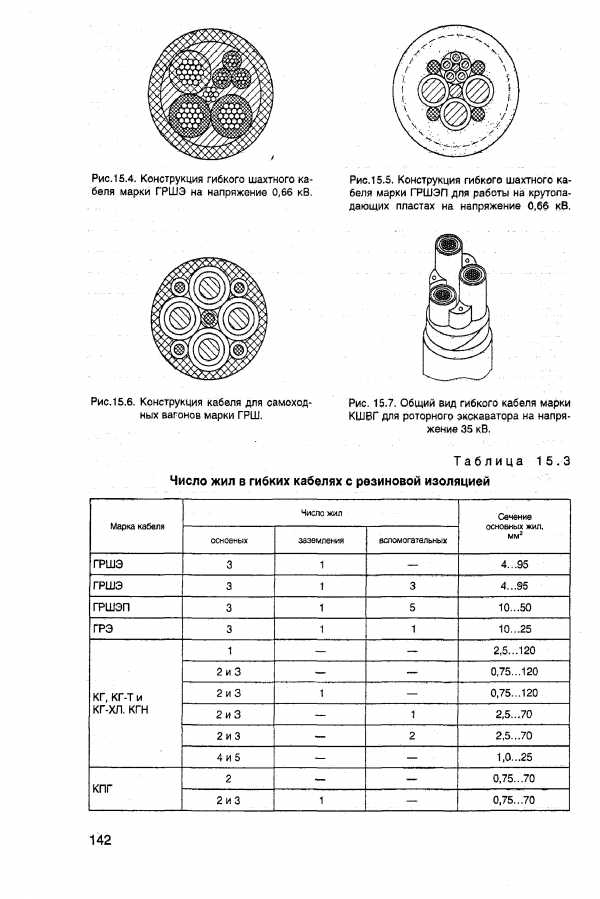

Рис. 15.5. Конструкция гибкого шахтного кабеля марки ГРШЭП для работы на крутопадающих пластах на напряжение 0,66 кВ.
Изготовление электроизоляционных гаенок, деталей реле, деталей шахтного электрооборудования, высоко-чаетотных установок и радиоаппаратуры, корпусов приборов изоляция кабелей  [c.42]

Резиновые оболочки применяют главным образов для переносных кабелей и проводов, так как таким изделиям требуется придавать максимальную гибкость. К ним относятся шланговые кабели и провода общего применения, шахтные Кабели, экскаваторные, судовые переносные, электросварочные, лифтовые и ряд других типов кабелей и проводов. Однако в ряде случаев, когда необходимо кабелям. придавать свойство нераспространения горения или маслонефтестойкости, резиновая оболочка используется также и для негибких стационарных кабелей (для силовых негорючих кабелей, для судовых кабелей стационарной прокладки.  [c.105]

Гибкие переносные кабели работают в тяжелых, умеренных или легких эксплуатационных условиях. Так, шахтные и экскаваторные кабели эксплуатируются в исключительно тяжелых условиях. Они волочатся по земле, подвергаясь деформациям изгиба различного характера, на них попадают куски добываемых пород, по ним проезжают автомобили, они зачастую находятся в воде и т. д. Такие же кабели и провода, как судовые, лифтовые, для радиоустановок, шланговые кабели и провода общего применения и некоторые другие, работают в сравнительно умеренных и легких условиях. Поэтому ОСТ 16 0.505.015-79 предусматривает изготовление защитных оболочек, предназначенных для тяжелых условий эксплуатации, из резин механически более прочных типов РШ-1 и РШН-1 с содержанием кау-чуков 50 %, а для средних и легких условий — из резин типов РШМ-2, РШТ-2, РШТМ-2, РШН-2 с содержанием каучуков 40—45 %, причем резины типов РШН-1 и РШН-2, не распространяющие горение и обладающие нефте-стойкостью, предназначены для негорючих шахтных и судовых кабелей, нефтестойких каротажных и буровых кабелей и других изде-, ЛИЙ, к которым предъявляются требования негорючести и маслостойкости.  [c.105]

Электропроводящие резины применяют также в шахтных кабелях. В силу тяжелых эксплуатационных условий в подземных шахтах кабели по разным причинам получают механические повреждения, приводящие к коротким замыканиям, что может служить причиной поражения людей электрическим током и взрывов метановоздушной среды. Наличие в кабеле поверх изоляции элемента, способного при механическом воздействии- на оболочку кабеля мгновенно передать импульс к быстродействующей коммутационной аппаратуре для опережающего отключения электрооборудования, позволяет предупредить аварию. Таким защитным элементом служит экранирующий слой из электропроводящей резины, накладываемой поверх каждой изолированной жилы.  [c.106]

Кабель ГРШН — гибкий шахтный с резиновой изоляцией в негорючей резиновой оболочке выпускают с рабочими жилами сечением 4—70 мм на напряжение 660 в.  [c.16]

Особое место занимает небольшая группа резин полупроводящих, применяемых при изготовлении высоковольтных и шахтных кабелей. Эти резины увеличивают электрическую прочность и ко-роиостойкость высоковольтных кабелей, а в шахтных кабелях обеспечивают безопасность их эксплуатации. Полупроводящие резины отличаются от изоляционных резин большей проводимостью тока (т. е. меньшим удельным объемным сопротивлением). Если у изоляционных резин удельное объемное сопротивление изоляции 10 2—10 ом-см, то у полупроводящих оно составляет 10—10 ° ом-см. Это достигается введением в резину специальных материалов, увеличивающих ее проводимость (различные сажи, графит), а также подбором каучуков. Полупроводящие резины должны быть озоностойкими.  [c.146]

Монтаж лифта целесообразно разбивать на следующие процессы подготовительные работы монтаж направляющих монтаж шахтных дверей монтаж кабины монтаж противовеса монтаж оборудования приямка монтаж оборудования шахтного помещения навеска к 1-натов монтаж электроаппаратуры монтаж электроразводок и подвесного кабеля опробование, наладка лифта сдача лифта заказчику и инспекции Гостехнадзора.  [c.89]
