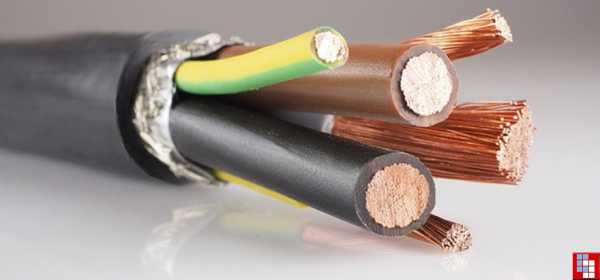

6. КАБЕЛИ СИЛОВЫЕ ГИБКИЕ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
Гибкие кабели с резиновой изоляцией с многопроволочными медными жилами с резиновой оболочкой применяются для электропитания подвижных электроприемников различных механизмов: строительных машин, сварочных установок, машин и механизмов в горнорудной промышленности, например, электрических экскаваторов, шатного электрооборудования и др. при температуре окружающей среды в пределах от-50°C до +50°C (в зависимости от типа изоляции) в диапазоне напряжений от 0,66 до 10 кВ.
Марки и области применения кабелей с резиновой изоляцией приведены в таблице 6.1.
Рис. 6.1. Общий вид гибкого силового кабеля марки КШВГ для питания бортовой сети электрического экскаватора на напряжение 6 кВ.
Рис. 6.2. Общий вид гибкого силового кабеля марки КШВГТ для питания бортовой сети электрического экскаватора на напряжение 10 кВ
Таблица 6.1. Марки и области применения кабелей с резиновой изоляцией
| Марка кабеля | ГОСТ, ТУ | Область применения |
| ГРШЭ | ГОСТ 10694-81 | Кабель с резиновой изоляцией экранированный для присоединения шахтного электрооборудования (комбайнов, врубмашин и др.) к электропитанию на напряжение 0,66 кВ |
| ГРШЭП | То же | То же для трасс крутого падения |
| ГРЭ | То же | То же для самоходных вагонов |
| КОГ-1 | ТУ 16.К73.03-88 | Для соединения придуговой сварке элктродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока со сварочным устройством |
| КГ, КГ-ХЛ, КГТ, КГН, КПГ, КПГС, КПГСН | ТУ 16.К73.05-93 | Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В |
| КГЭ | ТУ 16.К73.02-89 | Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменого тока частотой 50 Гц |
| КШВГ | ТУ 9388-76 | Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменого тока |
| КШВГД | То же | Для присоединения драги к электрическим сетям на номинальное напряжение 6 кВ переменого тока частотой 50 Гц |
| КШВГДМ | То же | То же холодостойкий на номинальное напряжение 6 кВ переменого тока частотой 50 Гц |
| КШВГМ | То же | То же холодостойкий для присоединения экскаваторов на номинальное напряжение 6 кВ переменого тока частотой 50 Гц |
| КШВГМТ | То же | То же с нагревостойкой резиновой изоляцией на номинальное напряжение 6 кВ переменого тока частотой 50 Гц |
| КШВГЭ | ТУ 16-705.101-79 | То же с нагревостойкой резиновой изоляцией, дли присоединения роторных экскаваторов на номинальное напряжение 6 кВ переменого тока |
| КШВГТ-10 | ТУ 16-705.101-79 | То же для стационарной и подвижной прокладки и присоединения передвижных механизмов на номинальное напряжение 10 кВ переменого тока частотой 50 Гц |
| ШРБЭ | ГОСТ 10965-76 | Шахтный с резиновой изоляцией гибкий эранированный для бурильного инструмента на номинальное напряжение 220 В переменого тока частотой 50 Гц |
Таблица 6.2. Конструкции и условия эксплуатации
| Марка кабеля | Конструкция кабеля | Условия эксплуатации |
| ГРШЭ | Кабель гибкий с медными многопроволочными жилами с резиновой изоляцией с экраном из электропроводящей резины и резиновой оболочкой шахтный | Для элетропитания комбайнов, врубовых машин и механизмов в шахтах на напряжении 0,66 кВ при температуре окружающей среды от -40°C до +50°C с длительно допустимой температурой нагрева жил до +75°C |
| ГРШЭП | То же для крутопадающих пластов шахт | То же при температуре окружающей среды от -30°C до +50°C |
| ГРЭ | То же с сечением основных жил от 10 до 35 мм22 | То же при температуре окружающей среды от -30°C до +50°C |
| КГ | Кабель гибкий с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке | Допускается изгиб с радиусом не менее 8 диаметров кабеля при температуре окружающей среды от -40°C до +50°C при воздействии солнечного излучения |
| КГ-ХЛ | С использованием резин для холодного климата | То же при температуре окружающей среды от -60°C до +50°C |
| КГ-Т | С жилами из луженых медных проволок, с использованием резин для тропического климата | То же при температуре окружающей среды от -10°C до +55°C, со стойкостью к воздействию плесневых грибков |
| КГН | В маслостойкой оболочке, не респространяющей горение | Допускается изгиб с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30°C до +50°C |
| КПГ | С жилами повышенной гибкости | Допускается изгиб с радиусом не менее 5 диаметров кабеля при температуре окружающей среды от -50°C до +50°C, при воздействии солнечного излучения |
| КПГС | С жилами повышенной гибкости и профилированным сердечником | То же, при возможности воздействия на кабель ударных и раздавливающих нагрузок |
| КПГ-СН | С жилами повышенной гибкости и профилированным сердечником, в маслостойкой оболочке, не респространяющей горение | При изгибах не менее 5 диаметров кабеля, при возможности попадания на оболочку масла, при возможности воздействия на кабель ударных и раздавливающих нагрузок, при температуре окружающей среды от -30°C до +50°C |
| КОГ-1 | С жилами повышенной гибкости | При многократных изгибах с радиусом не менее 50 мм2, при температуре окружающей среды от -50°C до +50°C, при воздействии солнечного излучения |
| КГЭ | С экраном из электропроводящей резины по жиле и изоляции, с поясным экраном из электропроводящей резины | При многократных изгибах с радиусом не менее 6 наружных диаметров кабеля, при температуре окружающей среды от -40°C до +50°C |
| КШВГ | Кабель с тремя основными и одной заземляющей медными жилами в резиновой изоляцией с экраном из электропроводящей резины толщиной 0,6 мм2 с резиновой оболочкой | При температуре окружающей среды от -40°C до +50°C с длительно допустимой температурой нагрева жил до +75°C |
| КШВГД | То же | При температуре окружающей среды от -40°C до +50°C с длительно допустимой температурой нагрева жил до +75°C |
| КШВГДМ | То же морозостойкий | При температуре окружающей среды от -50°C до +50°C с длительно допустимой температурой нагрева жил до +75°C |
| КШВГМ | То же | То же |
| КШВГМТ | То же морозостойкий | То же при температуре окружающей среды от -45°C до +50°C, при эксплуатациив статическом режиме до -60°C, с длительно допустимой температурой нагрева жил до +85°C |
| КШВГЭ | Кабель гибкий с тремя основными и тремя заземляющими лужеными медными многопроволочными жилами с экраном по основным и вспомогательным жилам, резиновой изоляцией жил из нагревостойкой резины с сердечником, вокруг которого скручиваются жилы, общим экраном и оболочкой из резины | Для питания сверхмощных роторных экскаваторов на напряжение 35 кВ при температуре окружающей среды от -45°C до +40°C, с длительно допустимой температурой нагрева жил до +85°C. Радиус изгиба при монтаже не менее 10 диаметров кабеля |
| КШВГТ-10 | С экраном из электропроводящей резины по жиле и изоляции, с заполнением сердечника из электропроводящей невулканизированной резины, с двухслойной оболочкой | При ограниченном количестве изгибов с радиусом не менее 6 диаметров кабеля, при возможности воздействия соленого тумана, при возможности воздействия на кабель ударных и раздавливающих нагрузок, при температуре окружающей среды от -50°C до +88°C, со стойкостью к воздействию плесневых грибков |
| ШРБЭ | Кабель гибкий с медными жилами с резиновой изоляцией на основных и вспомогательных жилах, скрученных вокруг сердечника из лавсанового волокна с общим экраном из электропроводящей резины с резиновой оболочкой | Для питания бурильного электроинструмента в шахтах при температуре окружающей среды от -30°C до +50°C, с длительно допустимой температурой нагрева жил до +75°C |
Рис. 6.3. Общий вид (а) и поперечное сечение (б) силового шахтного кабеля марки ЭВТ на напряжения 0.66; 1.14 и 6 кВ для периодической переноски.
Рис. 6.4. Конструкция гибкого шахтного кабеля марки ГРШЭ на напряжение 0,66 кВ.
Рис. 6.5. Конструкция гибкого шахтного кабеля марки ГРШЭП для работы на крутопадающих пластах на напряжение 0,66 кВ.
Рис. 6.6. Конструкция кабеля для самоходных вагонов марки ГРШ.
Рис. 6.7. Общий вид гибкого кабеля марки КЩВГ для роторного экскаватора на напряжение 35 кВ
Таблица 6.3. Число жил в гибких кабелях с резиновой изоляцией
| Марка кабеля | Число жил | Сечение основных жил, мм22 | ||
| основных | заземления | вспомогательных | ||
| ГРШЭ | 3 | 1 | – | 4…95 |
| ГРШЭ | 3 | 1 | 3 | 4…95 |
| ГРШЭП | 3 | 1 | 5 | 10…50 |
| ГРЭ | 3 | 1 | 1 | 10…25 |
| КГ, КГ-Т и КГ-ХЛ, КГН | 1 | – | – | 2,5…120 |
| 2 и 3 | – | – | 0,75…120 | |
| 2 и 3 | 1 | – | 0,75…120 | |
| 2 и 3 | – | 1 | 2,5…70 | |
| 2 и 3 | – | 2 | 2,5…70 | |
| 4 и 5 | – | – | 1,0…25 | |
| КПГ | 2 | – | – | 0,75…70 |
| 2 и 3 | 1 | – | 0,75…70 | |
| КПГС и КПКСН | 3 | 1 | – | 2,5…20 |
| 3 | 1 | 1 | 2,5…6,0 | |
| 3 | 1 | 2 | 4,0…50 | |
| КОГ-1 | 1 | – | – | 16…150 |
| КГЭ | 3 | 1 | – | 10…150 |
| 3 | 1 | 1 | 10…150 | |
| КШВГ | 3 | – | – | 10…150 |
| КШВГД | 3 | – | – | 25…95 |
| КШВГДМ | 3 | – | – | 25…95 |
| КШВГМ | 3 | 1 | – | 10…95 |
| КШВГМТ | 3 | 1 | – | 10…150 |
| КШВГЭ | 3 | 3 | – | 70 |
| КШВГТ-10 | 3 | 3 | – | 25…150 |
| ШРБЭ | 3 | 1 | 1 | 1,5…6 |
Таблица 6.4. Номинальные еечения основных и вспомогательных жил гибких кабелей, мм2
|
Основные жилы |
Жилы заземления |
Жилы заземления для КШВГТ-10 |
Вспомогательные жилы |
|
0,75 |
0,75 |
— |
— |
|
1,0 |
1,0 |
— |
— |
|
1,5 |
1,0 |
— |
1,5 |
|
2,5 |
1,5 |
— |
1,5 |
|
4,0 |
2,5 |
— |
2,5 |
|
6,0 |
4,0 |
— |
4,0 |
|
10 |
6,0 |
— |
6,0 |
|
16 |
6,0 |
— |
6,0 |
|
25 |
10 |
6,0 |
10; 6,0 для КГЭ |
|
35 |
10 |
6,0 |
10; 6,0 для КГЭ |
|
50 |
16 |
10 |
10 |
|
70 |
25,16 для КГЭ |
10 |
10 |
|
95 |
35, 25 для КГЭ |
16 |
10 для КГЭ |
|
120 |
35 |
16 |
10 для КГЭ |
|
150 |
50 |
25 |
10 для КГЭ |
Таблица 6.5. Толщины изоляции и оболочек для кабелей марок КГКГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН, мм
|
Номинальное сечение основных жил, мм2 |
Изоляция |
Оболочка для одножильных кабелей |
Оболочка для многожильных кабелей |
|
0,75 |
0,8 |
— |
1,3…1,5 |
|
1,0 |
0,8 |
— |
1.3…1,6 |
|
1,5 |
0,8 |
— |
1,5…1,8 |
|
2,5 |
0,9 |
1,4 |
1,7…2,0 |
|
4,0 |
1,0 |
1,5 |
1,8…2,2 |
|
6,0 |
1,0 |
1,6 |
2,0… 2,5 |
|
10 |
1,2 |
1,8 |
3,1…3,6 |
|
16 |
1,2 |
1.9 |
3,3…3,9 |
|
25 |
1,4 |
2,0 |
3,6…4,4 |
|
35 |
1.4 |
2,2 |
3,6…4,5 |
|
50 |
1,6 |
2,4 |
4,5…5,0 |
|
70 |
1,6 |
2,6 |
4,8…5,0 |
|
95 |
1,8 |
2,8 |
5,0…5,3 |
|
120 |
1,8 |
3,0 |
5,0…5,3 |
Таблица 6.6. Расцветка жил для кабелей марок КГ, КГ-ХЛ.КГ-Т, КГН, КПГ, КПГС, КПГСН
|
Число жил |
Расцветка без жилы заземления |
Расцветка с жилой заземления |
|
3 |
Голубой, черный, коричневый |
Зелено-желтый, голубой, коричневый |
|
4 |
Голубой, черный, коричневый, черный или коричневый |
Зелено-желтый, голубой, черный, коричневый |
|
5 |
Голубой, черный, коричневый, черный или коричневый, черный или коричневый |
Зелено-желтый, голубой, черный, коричневый, черный или коричневый |
|
6 |
— |
Зелено-желтый, Черный, голубой, черный, коричневый, черный |
Таблица 6.7. Толщины элементов конструкции для кабелей марки КГЭ, мм
|
Номинальное сечение основных жил, мм2 |
Внутренний и наружный экраны по жиле и изоляции |
Изоляция |
Поясной экран |
Оболочка |
|
10…50 |
0,4 |
4,0 |
1,5 |
3,5 |
|
70…150 |
0,6 |
4,0 |
2,0 |
4,0 |
Таблица 6.8. Толщины изоляции и оболочки для кабелей марки КОГ-1, мм
|
Номинальное сечение жил, мм2 |
Изоляция |
Оболочка |
|
16…35 |
0,8 |
1,2 |
|
50 |
1,0 |
1,2 |
|
70 |
1,0 |
1,4 |
|
95 |
1,2 |
1,4 |
|
120 |
1,2 |
1,6 |
|
150 |
1,4 |
1,6 |
Таблица 6.9. Толщины элементов конструкции для кабелей марки КШВГТ-10, мм
|
Номинальное сечение основных жил, мм2 |
Внутренний экран по жиле |
Изоляция |
Наружный экран по изоляции |
Внутренняя оболочка |
Наружная оболочка |
|
25…70 |
0,8 |
6,0 |
1,0 |
3,0 |
5,0 |
|
95…150 |
1,2 |
6,0 |
1,0 |
3,0 |
6,0 |
www.eti.su
Гибкий шахтный кабель – Большая Энциклопедия Нефти и Газа, статья, страница 1
Гибкий шахтный кабель
Cтраница 1
Гибкие шахтные кабели работают в очень тяжелых условиях. Постоянно перемещаясь по забоям вслед за машинами, они подвергаются частым повреждениям от ударов породой, наездов и даже от ударов топором. Через поврежденные места в кабель проникает шахтная вода ( обычно1 кислотной или щелочной реакции), что создает опасность возникновения электрической дуги и может стать причиной взрыва или пожара в шахте. [1]
Гибкие шахтные кабели в соответствии с ГОСТ 5013 – 49 в резиновом шланге изготовляются двух марок: ГРШС – в шланге из обычной резины, ГРШСН – в негорючем резиновом шланге. [2]
Токопроводящие жилы гибких шахтных кабелей изготовляются из медных мягких проволок по типу ОГ ( см. стр. [3]
Как указывалось, оболочки гибких шахтных кабелей подвержены механическим повреждениям. Упрочнение же их бро невы-ми покровами недопустимо из-за резкого снижения гибкости и увеличения веса кабелей. Для полугибких, редко перемещающихся вдоль забоя, применяется гибкая броня, состоящая из повива стренг тонких стальных оцинкованных; проволок. Для предохранения их от коррозии поверх брони накладывается наружная оболочка из пластмассы. [5]
Как указывалось, оболочки гибких шахтных кабелей подвержены механическим повреждениям. Упрочнение же их броневы-ми покровами недопустимо из-за резкого снижения гибкости и увеличения веса кабелей. Для полугибких, редко перемещающихся вдоль забоя, применяется гибкая броня, состоящая из повива стренг тонких стальных оцинкованных проволок. Для предохранения их от коррозии поверх брони накладывается наружная оболочка из пластмассы. [7]
Повышение электрической и механической прочности гибких шахтных кабелей, выпускаемых в настоящее время, вполне возможно при увеличении содержания каучка в изоляционных резинах с 30 до 35 % и в шланговых резинах-с 40 до 50 %, а также при применении сажи. Это может увеличить срок службы кабелей в угольных шахтах в 1 5 – 2 раза. [8]
Принципиально важное значение имеет конструирование гибких шахтных кабелей с изоляцией и оболочками из поливинил-хлоридных пластикатов. [10]
Принципиально важное значение имеет конструирование гибких шахтных кабелей с изоляцией и оболочками из полпвшшл-хлоридных пластикатов. [12]
Кроме того, такой пластикат используется для экранов в гибких шахтных кабелях. [14]
Страницы: 1 2
www.ngpedia.ru
03.01 Гибкий шахтный кабель
03.01 Гибкий шахтный кабель
В готовом виде кабели испытывают между основными жилами переменным напряжением 2,5 кВ, а между вспомогательными жилами напряжением 2 кВ.
Электрическое сопротивление экранов готового кабеля не более 2500 Ом при температуре 20ºС.
Кабели выдерживают не менее 2000 циклов знакопеременного изгиба на угол ± π/2 рад вокруг роликов радиусом 5 D. Кабели с основными жилами сечением 10 и 16 мм2 имеют разрывную прочность не менее 19620 Н, а сечением жил от 25 до 70 мм2 — не менее 29430 Н.
Гибкий шахтный кабель марки КГВЭУШ (рис. 6.7) предназначен для систем электроснабжения с опережающим отключением, для присоединения угольных комбайнов и других передвижных машин к сети переменного напряжения (660 В для основных и 380 В для вспомогательных жил). Кабели изготовляют с шестью основными жилами сечением от 6 до 50 мм2, одной заземляющей и пятью вспомогательными (табл. 6.9).
Токопроводящие жилы сечением 2,5; 6; 10 мм2 скручивают по конструкции класса 5, остальные – класса 4 (ГОСТ 22483-77) в одну сторону, в левом направлении. На основные и вспомогательные жилы накладывают изоляцию из ПВХ пластиката марки И-40-13 толщиной, приведенной в табл. 6.10. Допустимое предельное отклонение от номинальной толщины изоляции – 10%.
Изолированные основные и вспомогательные жилы имеют отличительную расцветку (кроме черного цвета). Поверх изоляции основных и вспомогательных жил накладывают графитополимерный экран. Допускается изготовление вспомогательных жил без экрана. Пять изолированных вспомогательных жил и неизолированную заземляющую жилу скручивают вокруг круглого сердечника из лавсановых нитей, покрытого ПВХ пластикатом. Шесть экранированных основных жил сечением от 6 до 50 мм2 скручивают вокруг группы вспомогательных жил и обматывают лентой из синтетического материала. Поверх обмотки лентами накладывают повив из 18 упрочняющих жгутов из мeтaллокорда или стального каната, покрытых ПВХ пластикатом. Допускается изготовление кабелей сечением 6 мм2 без упрочняющих жгутов. Поверх повива упрочняющих жгутов накладывают оболочку из IIBХ пластиката согласно табл. 6.10. Допустимое отклонение от номинальных толщин оболочки – 10%.
Внешний диаметр и масса кабелей приведены в табл. 6.10 с допуском 10%. Кабели сечением 25-50 мм2 поставляют длинами не менее 200 м, а сечением 6 мм2 – не менее 100 м. Допускается поставка отрезков длиной не менее 150 м в количестве не более 60% сечением 25 – 50 мм2 и длиной не менее 50 м для всех сечений в количестве не более 10% партии.
Электрическое сопротивление изоляции жил при температуре 20ºС не менее 5*106 Ом*км. Электрическое сопротивление экранов кабеля при температуре 20ºС – не более 150 Ом. Основные жилы кабеля испытывают переменным напряжением 2,5 кВ в течение 10 мин и вспомогательные жилы – напряжением 2 кВ.
Кабель устойчив к изгибу на угол π/2 рад и выдерживает 800 циклов изгиба вокруг ролика диаметром 400 мм. Количество обрывов проволок в жилах не превышает 30%.
Кабели силовые гибкие экранированные на напряжение 1140 В упрочненные марки КГЭШУ предназначены для питания шахтных передвижных машин и механизмов в сетях переменного напряжения 1140 В (основные жилы) и 220 В (вспомогательные жилы) частоты 50 Гц при температуре окружающей среды от –30 до +50ºС.
Кабели изготовляют с тремя основными жилами сечением 50-95 мм2 с резиновой изоляцией, одной заземляющей и шестью и девятью вспомогательными жилами. Токопроводящие жилы сечением 2,5 и 10 мм2 соответствуют классу 5, а сечением 50 – 95 мм2 – классу 4 по ГОСТ 22483-77. Скрутку заземляющей жилы производят вокруг сердечника из резины или синтетических нитей.
На основные и вспомогательные жилы накладывают резиновую изоляцию и экран из электропроводящей ленты: толщиной 2,0 мм – на основные жилы сечением 50 и 70 мм2; 2,2 мм – на основные жилы сечением 95 мм2 и 1,0 мм – на вспомогательные жилы. Допускается наложение общего экрана на скрученную группу вспомогательных жил. При этом толщина изоляции вспомогательных жил равна 1,2 мм. Поверх общей скрутки основных и вспомогательных жил допускается обмотка синтетической пленкой. Предельное отклонение от номинальной толщины изоляции ±10%. Номинальная толщина экранов основных и вспомогательных жил 0,5 мм (минимальная 0,2 мм), номинальная толщина общего экрана 1,0 мм (минимальная 0,5 мм). Верхнее предельное отклонение -25%.
Вспомогательные жилы скручивают в группы из двух, трех и шести жил. Шесть вспомогательных жил скручивают вокруг круглого сердечника из синтетических нитей. Экранированные основные жилы и группы вспомогательных жил скручивают вокруг заземляющей жилы. Основные жилы, двух- и трехжильные группы вспомогательных жил отличаются цветом изоляции, а в шестижильной группе счетные пары жил отличаются как между собой, так и от всех остальных цветом изоляции.
Поверх скрученных жил кабеля накладывают синтетическую пленку и резиновые оболочки: внутреннюю – из резины типа РШН-2 толщиной 2,0 мм и внешнюю — из резины типа PШH-1 толщиной 3,0 мм. Предельно допустимое отклонение ±20%. Допускается наложение однослойной оболочки толщиной 5,0 мм. Номинальные внешний диаметр и масса кабеля приведены в табл. 6.11.
Основные жилы кабеля испытывают переменным напряжением 3,5 кВ частоты 50 Гц в течение 5 мин, вспомогательные 2,0 кВ. Кабели устойчивы к изгибу с осевым кручением, выдерживают не менее 2000 циклов при угле закручивания ± 3π рад. Оболочка кабелей не распространяет горение.
Кабели шахтные гибкие с резиновой изоляцией марки КОГВЭШ (рис. 6.9) предназначены для присоединения бурильного инструмента в шахтах к сети переменного напряжения 660 В с изолированной нейтралью. Температура окружающей среды от -30 до +50ºС, а длительно допустимая температура на жилах 75ºС.
Токопроводящие жилы кабелей изготовляют класса 5 по ГОСТ 22483-77 скрученными в одну сторону. На основные и вспомогательные жилы кабеля КОГВЭШ накладывают изоляцию из ПВХ пластиката толщиной 1,2 мм. Допускаемое предельное отклонение от толщины изоляции ± 10%.
Поверх изоляции основных и вспомогательных жил накладывают графитополимерный экран. Жилы кабелей скручивают вокруг сердечника с шагом не более 3,5 D. Сердечник в кабеле КОГВЭШ – из ПВХ пластиката на основе синтетического волокна. Скрученные жилы обматывают синтетической пленкой.
Изолированные основные и вспомогательные жилы имеют отличительную расцветку. На кабели КОГВЭШ сечением 1,5 и 2,5 мм2 накладывают оболочку из ПВХ пластиката толщиной 2,0 мм, а сечением 4 и 6 мм2 – толщиной 2,5 мм. Допустимое предельное отклонение от номинальной толщины оболочки ±15%.
Внешний диаметр и масса кабелей приведены в табл. 6.12. Кабели поставляют длинами не менее 150 м. Допускается поставка длинами не менее 20 м в количестве не более 20% партии, в том числе не менее 5% длиной до 30 м.
В готовом виде кабели испытывают переменным напряжением 2,5 кВ в течение 5 мин.
Электрическое сопротивление изоляции жил при температуре +20ºС не менее 5*106 Ом*км. Электрическое сопротивление экранов при температуре +20ºС не более 300 Ом.
Кабели с жилами сечением 1,5 мм2 выдерживают не менее 35000 циклов изгибов с осевым кручением; сечением 2,5 мм2 – не менее 28 000 циклов и сечением 4 и 6 мм2 — не менее 22000 циклов.
Шнур для шахтных головных аккумуляторных светильников марки АШП двухжильный предназначен для присоединения фары светильника к аккумуляторной батарее на напряжение 12 В.
На токопроводящую жилу сечением 1 мм2 из медных проволок, скрученных по конструкции класса 6 (ГОСТ 22483-77), накладывают изоляцию из резины типа РТИ-1 по ОСТ 16.0.505.015-79 толщиной 0,6 мм с допускаемым отклонением –0,3÷ +0,2 мм. Две изолированные жилы, отличающиеся по цвету, скручивают в левом направлении вокруг упрочняющего сердечника с шагом не более 1,5 D. Поверх скрученных жил накладывают оболочку из маслостойкой, не распространяющей горение резины толщиной 1,4мм. Допустимое отклонение от номинальной толщины оболочки – 20%.
Внешний диаметр шнура 9,5 мм, масса 129 кг/км. Предельно допустимое отклонение от номинального диаметра шнура ±0,5 мм. Шнур поставляют длиной не менее 42 м; допускается поставка длинами, кратными 1,5 м, в количестве не более 20% партии.
Изолированные жилы шнура испытывают переменным напряжением 2 кВ на АСИ. В готовом виде шнур испытывают напряжением 1,0 кВ в течение 2 мин.
Шнур выдерживает не менее 1500 кручений с изгибом во всех плоскостях при растягивающей нагрузке (31,4 ± 0,038) Н и радиусе изгиба не более 10 мм. Среднее число обрывов проволок в двух жилах не должно превышать 30%. Разрывная прочность сердечника шнура должна быть не менее 490,5 Н, шнур должен быть стойким к воздействию смазочных масел, щелочных электролитов и не должен распространять горение при выносе из пламени горелки.
Шнур гибкий шестижильный марки АШС служит для подключения фары шахтного головного светильника, в который вмонтирован датчик определения концентрации метана, к электронному блоку и аккумуляторной батарее при напряжении 12 В в условиях окружающей среды от -40 до +40ºС и относительной влажности до 100% при температуре 20ºС.
Шнур содержит шесть жил, в том числе три жилы сечением 1,0 мм2 и три сечением 0,35 мм2 с толщиной изоляции из ПВХ пластиката (0,5 ± 0,1) мм. Конструкция токопроводящей жилы – класса 5. В шнуре размешена одна счетная пара, жилы которой по цвету изоляции отличаются между собой и от остальных жил. Изолированные жилы скручивают в правом направлении вокруг упрочняющего сердечника с шагом не более 5 D. На скрученные жилы накладывают оболочку из ПВХ пластиката толщиной 1,4 мм. Внешний диаметр шнура 9,7 мм, масса 123 кг/км.
Изолированные жилы испытывают переменным напряжением 1 кВ на АСИ. Готовые шнуры испытывают переменным напряжением 1 кВ частоты 50 Гц в течение 2 мин.
Шнур устойчив к изгибу с кручением при растягивающей нагрузке 31,4 Н, он выдерживает до обрыва жил или короткого замыкания между жилами не менее 1000 циклов при радиусе изгиба не менее 15 мм.
electrospb.ru
ШАХТНЫЕ КАБЕЛИ И ШНУРЫ
КАБЕЛИ И ПРОВОДА ДЛЯ ГОРНЫХ РАЗРАБОТОК И ЗЕМЛЕРОЙНЫХ РАБОТПитание шахтных механизмов электрической энергией осуществляется от наземной трансформаторной подстанции силовым бронированным кабелем с обедненно-пропитанной бумажной изоляциеи на напряжение 6 кв, вертикально подвешенным в стволе шахты, который соединяют с шахтным силовым бронированным кабелем с пластмассовой изоляцией на напряжение 6 кв для периодической переноски. Через переносный понизительный трансформатор электроэнергия подается на шахтный силовой кабель с пластмассовой изоляцией на напряжение 660 в для периодической переноски, который соединен с шахтным гибким кабелем с резиновой изоляцией, питающим шахтные передвижные машины и механизмы.
Силовые кабели для периодической переноски марки ЭВТ изготовляют на рабочее напряжение 6 кв и 660 в. Высоковольтный кабель при помощи переходного устройства присоединяют к стационарному бронированному кабелю с пропитанной бумажной изоляцией, а другой конец вводят в передвижной трансформатор. Со стороны низкого напряжения трансформатора выводят кабель на напряжение 660 в, другой конец которого посредством переходного устройства соединяется с гибким кабелем. Прокладка и сматывание кабелей в бухты для переноски допускается при температуре не ниже 0°С, причем кабели могут сматываться в бухты до 30 раз. Минимальный радиус бухты составляет 10 диаметров кабеля. Строительная длина кабелей—200 м.
Кабели всех сечений имеют по три основных, четыре вспомогательных и одной заземляющей жиле. |Кабели на 660 в с основными жилами сечением 50 и 70 мм2 изготовляют также и без вспомогательных жил (табл. 10-9).
Таблица 10–9
Число и сечение (мм2) жил кабелей марки ЭВТ
Токопроводящие жилы кабеля марки ЭВТ изготовляют из медных проволок по типу I, причем жилы сечением 2,5—35 мм2 изготовляют с числом проволок, указанным в скобках. На основные жилы кабелей марки ЭВТ-6000 накладывают изоляцию из поливинилхлоридного пластиката толщиной 3,5 мм; на жилы сечением 2,5 и 4 мм2 кабеля на 660 в — толщиной 1,6 мм, а всех остальных сечений— 2 мм. Допуск не превышает —10%, плюсовый — не нормируется. На изолированные жилы кабелей на 6 000 в накладывают экран из полупроводящего миткаля и медную ленту или медную фольгу, а жилы кабелей на напряжение 660 в экранируют только медной лентой и фольгой.
Четыре изолированные вспомогательные жилы скручивают между собой с заполнением штапельным стекловолокном или поливинилхлоридным пластикатом. Основные изолированные и экранированные жилы, четверку вспомогательных жил и неизолированную заземляющую жилу скручивают в кабель с заполнением штапельным стекловолокном или поливинилхлоридным пластикатом. На скрученные жилы накладывают общий экран, состоящий из двух медных лент, причем обмотку производят таким образом, чтобы между витками нижней ленты был зазор шириной 5—8 см, а верхняя лента перекрывала этот зазор. На общий экран накладывают шесть лент упаковочного поливинилхлоридного пластиката или сплошной слой поливинилхлоридного пластиката, повив брони из канатика, скрученного из семи стальных оцинкованных проволок диаметром 0,5— 0,8 мм, и одну ленту упаковочного поливинилхлоридного пластиката с перекрытием 20—40%, и оболочку из шлангового поливинилхлоридного пластиката толщиной 2,2 мм при диаметре кабеля под оболочкой до 40 мм; 2,6 мм при диаметре — 40—50 мм и 3,0 мм при диаметре свыше 50 мм; допуск по оболочке минус 20%, плюсовый — не нормируется
Таблица 10-10
Наружные диаметры и масса кабелей марки ЭВТ
|
Наружные диаметры и масса кабелей марки ЭВТ приведены в табл. 10–10; допуск по диаметру плюс 10%, минусовый — не нормируется.
Электрические и механические характеристики. Образцы основных изолированных жил на напряжение 660 в длиной 3 м после пребывания в течение 04 ч в воде при 60±3° С испытывают напряжением 8 кв в течение 30 мин, а кабелей на 6 000 в — напряжением 15 кв.
Сопротивление изоляции основных жил кабелей марки ЭВТ на 6 кв не менее 30 Мом • км, кабелей на напряжение 660 в и вспомогательных жил — не менее 5 Мом • км.
Готовые кабели на 6 кв испытывают между основными и другими жилами, соединенными с экраном и броней напряжением 11 кв переменного тока в течение 10 мин, а кабели на 660 в — напряжением 4 кв. Вспомогательные жилы (между каждой из них и всеми другими жилами, соединенными с экраном и броней) испытывают напряжением 1 250 в в течение 10 мин.
Кабели марки ЭВТ на напряжение 6 кв после 30 двойных изгибов не имеют трещин на изоляции и оболочке и выдерживают испытание напряжением 12 кв переменного тока в течение 5 мин, а кабели на напряжение 660 в — напряжением 2 кв. Вспомогательные жилы испытывают напряжением 1 050 в.
Гибкие кабели для забойных машин и механизмов. Для питания комбайнов, врубовых машин и механизмов, работающих в забоях и очистных лавах, применяют гибкие шахтные кабели ГРШЭ (рис. 10-2), у которых основные жилы предназначены для работы при напряжении 660 в, а вспомогательные жилы при напряжении не более 127 в — при температуре от —30 до +50° С. Длительно допустимая температура нагрева жил —75° С.
Токопроводящие жилы кабелей ГРШЭ скручивают из медных проволок по типу IV всех сечений кроме 1,5 мм2. Жила сечением 1,5 мм2 соответствует типу III. Скрутку проволок в стренгу и стренг в жилу производят в одну сторону; основные и вспомогательные жилы скручивают в левую сторону, а заземляющую жилу — в правую.
Основные жилы сечением 1,5—4 мм2 изолируют резиной типа РТИ-1 толщиной 1,6 мм; сечением 6 и 10 мм2—толщиной 1,8 мм; сечением 16—36 мм2 — толщиной 2,0 мм и сечением 50 и 70 мм2 — толщиной 2,2 мм. Вспомогательные жилы кабелей ГРШЭ независимо от сечений имеют изоляцию из резины РТИ-1 толщиной 1,0 мм. Допуск по толщине изоляции—10%, плюсовый — не нормируется.
Для предупреждения взрыва метана в шахтах при повреждении кабелей, а также в связи с переводом питания шахтного оборудования на напряжение 660 в на основные жилы кабеля ГРШЭ накладывают экран из полупроводящей резины толщиной 0,5—0,8 мм, который при повреждении кабеля обеспечивает опережающее отключение системы электроснабжения.
|
Таблица 10-11
Конструктивные данные основных жил шахтных кабелей марки ГРШЭ
|
Конструктивные данные изолированных жил кабелей марки ГРШЭ приведены в табл. 10–11.
Заземляющая жила может быть покрыта слоем полупроводящей резины. Изолированные вспомогательные жилы скручивают между собой в левом направлении; шаг скрутки не более шести диаметров кабеля.
Экранированные основные жилы и группу вспомогательных жил скручивают в правом направлении вокруг заземляющей жилы; шаг скрутки не более 10 D кабеля (допускается наложение поверх скрученных жил ленты из прорезиненной ткани или синтетической пленки).
Основные и вспомогательные жилы различаются расцветкой или нумерацией.
Число жил и сечение выпускаемых кабелей марки ГРШЭ приведены в табл. 10–2.
Поверх скрученных жил накладывают оболочку из резины, не распространяющую горение; толщина оболочки:
4,0 мм — при диаметре кабеля под оболочкой до 25 мм; 4,5 мм — при диаметре от 25 до 35 мм;
5,0 мм — при диаметре свыше 35 мм. Допуск по толщине оболочки минус 20%; плюсовый допуск не нормируется.
Наружные диаметры и масса кабелей приведены в табл. 10–12; допуск по диаметру плюс 10%; минусовый допуск не нормируется. Строительная длина кабелей не менее 150 м. По согласованию с заказчиком кабели могут изготовляться другой длины.
Для присоединения самоходного горного оборудования к сети 660 в переменного тока или 1 000 в постоянного тока используют
Таблица 10-12
Наружные диаметры и масса шахтных кабелей марки ГРШЭ
плоские гибкие шахтные кабели КПШГ и КПШНГ (рис. 10-3). Кабель КПШГ предназначен для эксплуатации при температуре от —40 до +60° С, а кабель КПШНГ —от —30 до +50° С, оболочка КНШНГ не распространяет горение.
Кабели КПШГ и КПШНГ изготовляют двухжильными сечением 16—50 мм2 с заземляющей жилой сечением 10 мм2. Токопроводящие жилы изготовляют типа III с односторонней скруткой. Основные жилы изолируют резиной типа РТИ-1 толщиной 2,0 мм с допуском —10%, плюсовый — не нормируется. Заземляющую жилу не изолируют. Конструктивные данные изолированных жил приведены в табл. 10–13.

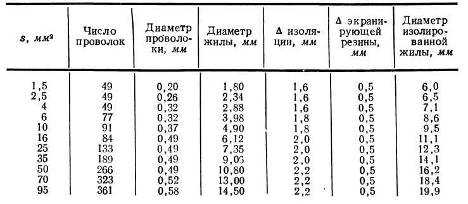

Таблица 10-13
Конструктивные данные изолированных жил кабелей марок КПШГ и КПШНГ
Изолированные основные жилы и неизолированную заземляющую жилу размещают параллельно в одной плоскости и на них накладывают оболочку толщиной 4,0 мм; в кабеле КПШГ—из резины типа РШ-1, а в кабеле КПШНГ — из резины типа РШН-1, не распространяющей горения (допуск по толщине оболочки —20%, плюсовый—не нормируется).
Наружные размеры и масса кабелей приведены в табл. 10–14. Допуск по размерам +10%, минусовый — не нормируется. Строительная длина кабеля не менее 200 м.
Таблица 10–14
Наружные размеры и масса кабелей марок КПШГ и КПШНГ
Изолированные основные жилы кабелей марки ГРШЭ испытывают на аппаратах сухого испытания напряжением 10 кв, а вспомогательные жилы — 6 кв. В случае одновременного наложения изоляции и экрана основные жилы испытывают в воде напряжением 2,5 кв, а вспомогательные жилы —напряжением 1,5 кв в течение 5 мин. В готовом кабеле основные жилы испытывают напряжением 2,5 кв и вспомогательные жилы — напряжением 1,5 кв в течение 5 мин. Кабели сечением 4,6 и 10 мм2 выдерживают 3 000 циклов деформаций изгиба с кручением, а кабели сечением 16—70 ммг — 2 000 циклов деформаций.
Изолированные жилы кабелей марок ЩШГ и КПШНГ и готовые кабели испытывают напряжением 3 кв в течение 5 мин.
Кабели шахтные гибкие для ручного электроинструмента марок ШРБ и ШРБЭ (рис, 10-4) предназначены для присоединения бурильного и другого электроинструмента к сети напряжением 127 в при температуре окружающей среды от —30 до +60° С. В сетях с изолированной нейтралью кабели могут работать при напряжении 220 в.
Токопроводящие жилы кабелей сечением 1,5—6 мм2 соответствуют типу IV. Скрутка основных и вспомогательной жил односторонняя в левом направлении, за исключением заземляющей жилы кабеля ШРБЭ, направление ее скрутки правое.
Основные жилы кабеля ШРБЭ изолируют резиной РТИ-1 толщиной 1,0 мм (с допуском —10%, плюсовый — не нормируется).
Основные и вспомогательные жилы кабеля ШРБЭ поверх изоляции имеют экранирующий слой из полупроводящей резины толщиной не менее 0,5 мм. Конструктивные данные изолированных жил приведены в табл. 10–15.
Таблица 10-15
Конструктивные данные жил кабелей марок ШРБ и ШРБЭ
Три экранированные основные и одна вспомогательная жилы кабеля ШРБЭ, которые отличаются одна от другой расцветкой или маркировкой, скручивают вокруг неизолированной заземляющей жилы. В кабеле ШРБ три основные, одну вспомогательную и одну заземляющую жилы скручивают вокруг круглого резинового сердечника, имеющего основу из хлопчатобумажной пряжи. Скрутку жил в кабель производят с шагом не более 3,5 диаметра кабеля в правом направлении. Поверх скрученных жил допускается наложение ленты из прорезиненной ткани или синтетической пленки.
Кабель диаметром под оболочкой до 14 мм имеет оболочку из резины типа РШН-1 толщиной 2,5 мм; диаметром 14—16 мм — толщиной 3,0 мм; диаметром свыше 16 мм — толщиной 3,5 мм. Допуск по толщине оболочки —20%, плюсовый — не нормируется.
Наружные диаметры и масса кабелей приведены в табл. 10–16. Допуск по диаметру +10%, минусовый — не нормируется. Строительная длина кабеля не менее 150 м.
Таблица 10-16
Наружные диаметры и масса кабелей марок ШРБ и ШРБЭ
Изолированные жилы испытывают на аппаратах сухого испытания напряжением 6 кв. B случае одновременного наложения изоляции и экрана экранированные жилы испытывают в воде напряжением 1,5 кв в течение 5 мин.
Готовые кабели испытывают между жилами напряжением 1 500 в в течение 5 мин.
Кабели с жилами сечением 1,5 и 2,5 мм2 при испытании на механическую прочность выдерживают 22 000 циклов деформаций (изгиба с кручением), а кабели с жилами сечением 4 и 6 мм2 выдерживают 16 000 циклов.
Шнур гибкий для шахтных головных аккумуляторных светильников марки АШ изготовляют с резиновой изоляцией в резиновой оболочке (рис. 10-6). Шнур предназначен для присоединения фары светильника к аккумуляторной батарее, работающей при номинальном напряжении 12 в и температуре от —40 до +50° С.
Токопроводящие жилы сечением 1 мм2 скручивают из медных проволок диаметром по 0,15 мм в одну сторону, изолируют цветной резиной типа РТИ-2 толщиной 0,5 мм. Допуск по толщине—10%; плюсовый допуск не нормируется. Две изолированные жилы с изоляцией различного цвета навивают на сердечник из хлопчатобумажной пряжи с шагом не более 1,4 D. Поверх навитых жил допускается обмотка лентами из синтетической пленки. Оболочку шнура выполняют из шланговой резины типа РШ-2 толщиной 1,6— 0,3 мм; плюсовый допуск не нормируется.
Наружный диаметр шнура 8,8±0,6 мм; масса 117 кг/км. Строительная длина не менее 30 м.
Изолированные жилы испытывают на аппарате сухого испытания напряжением 1 кв. Готовые шнуры испытывают между жилами напряжением 1 кв.
www.proelectro2.ru
Кабель гибкий шахтный управления | Банк патентов
Полезная модель относится к кабельной отрасли электротехнической промышленности и может быть использована в угольной и горнодобывающей промышленности для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям.
Создание надежного и в тоже время относительно дешевого шахтного кабеля управления является весьма актуальным.
Известен в производстве кабель шахтный управления гибкий с медными жилами, с резиновой изоляцией и оболочкой.
Разработанный кабель марки КГРШ1 предназначен для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В номинальной частоты 50 Гц.
Вид климатического исполнения – У и Т, категория размещения 5 при температуре окружающей среды от минус 30°С до 50°С.
Техническая характеристика
Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее:
– без предварительного подогрева 10 наружных диаметров кабеля;
– с предварительным подогревом 5 наружных диаметров кабеля. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20°С, должно быть, МОм, не менее:
| – на момент приемки и поставки | 50; |
| – на период хранения и эксплуатации | 10. |
Требования к механическим параметрам
Кабели должны быть стойкими к изгибам на угол (±π ) рад.
Номинальный диаметр ролика и нагрузка, создающая усилие натяжения кабеля, число циклов изгиба, должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
| Число жил | Номинальный диаметр ролика, MM | Номинальная растягивающая нагрузка, Н(кгс) | Число циклов изгиба, не менее |
| 2,3 | 100 | 20(2) | 30000 |
| 6,8,10,12 | 200 | 20(2) | 30000 |
| 15, 18 | 250 | 50(5) | 20000 |
| 24,30.36 | 300 | 50(5) | 15000 |
Разрывное усилие кабелей с центральным силовым элементом из синтетических нитей должно быть не менее указанного в таблице 2, с резиновым элементом – не менее 50% значений, приведенным в таблице
Таблица 2
| Число жил в кабеле | 6 | 8 | 10 | 12 | 15 | 18 | 24 | 30 | 36 |
| Разрывное усилие, кН, не менее | 1,96 | 2,45 | 2,94 | 3,92 | 4,90 | 5,88 | 6,96 | 7,84 | 8,22 |
Кабели должны быть стойкими к воздействию механических факторов внешней среды в соответствии с группой условий эксплуатации Ml по ГОСТ 17516.1.
Требования к внешним воздействующим факторам
Кабели должны быть устойчивы к воздействию температуры окружающей среды до 50°С.
Кабели должны быть устойчивы к воздействию пониженной температуры окружающей среды, не ниже:
– в условиях фиксированного монтажа и на период эксплуатации – минус 30 С;
– в условиях монтажных и эксплуатационных изгибов – минус 15 С.
Кабели при эксплуатации должны быть стойкими к смене температур от
минус 30°С до 50°С.
Кабели не должны распространять горение при одиночной прокладке. Длительно допустимая температура на жиле не более 70 С.
Кабели в тропическом исполнении должны быть стойкими к поражению плесневыми грибами.
Требования к надежности
Срок службы кабелей в режимах и условиях НД должен быть не менее 12 мес.
Фактический срок службы кабеля устанавливается 6 лет при условии соблюдения правил хранения, монтажа и эксплуатации и определяется в процессе эксплуатации. Срок службы исчисляется с даты изготовления кабеля. Конструкция кабеля представлена на фиг.1.
Медные токопроводящие жилы кабеля 1 – соответствуют 5 классу гибкости. На токопроводящие жилы кабеля наложена изоляция из резины – 2 В конструкции кабеля с числом жил 6 и более имеется укрепляющий элемент, выполненный их синтетических нитей в оболочке из резины – 3 На скрученные жилы кабеля наложена оболочка из резины – 4 Техническим результатом полезной модели является улучшение технических характеристик изделия.
Основным фактором экономической эффективности является – увеличение надежности кабеля.
Требование электробезопасности обеспечивается толщиной изоляции, испытанием повышенным напряжением.
Литература:
1. Информационно-технический сборник. Изделия кабельные. Москва. ОАО ВНИИКП. 1999 г.
bankpatentov.ru
Шахтный кабель его виды
Современные шахты горнодобычи оснащены оборудованием, отвечающим всем требованиям технологии. Это позволяет обеспечить безопасную и высоко производительную работу шахтеров, находящихся под землей. Одной из частей этого оборудования является кабели для шахт. С их помощью производится подключение технических средств, осуществляется связь с шахтерами, и передача им необходимой информации.
Виды кабелей для шахт
Используются при оборудовании горных шахт, имеют принцип многоразового их использования. Кабели по своим характеристикам подразделяют по:
- Имеют ли кабеля бронь;
- В зависимости от рабочего напряжения;
- Существованию и отсутствию гибкого проводника.
По своей разновидности они для применения в шахтах классифицируются на категории:
- Гибкие. Данные кабели предназначены для передачи электрического тока с напряжением от 360 до 1140 Вольт. Они обеспечивают электричеством разнообразные механизмы и технику, которая применяется при работе шахтеров в шахтах.
- Повышенной гибкости. Данный вид кабелей предназначен для бурильных механизмов, для работы сигнализации, освещения, для установления связи с работниками под землей и обеспечения руководства производством.
- Бронированные. Они используются для подачи тока высокой мощности от 1 до 6 кВ. Кроме того, они подключаются к специальным горноразрабатывающим установкам, с их помощью осуществляется контроль за различными процессами работ и обеспечивается освещение шахты в необходимом объеме.
Востребованные шахтные кабели и их характеристики
Наиболее востребованными кабелями, используемые в шахтном производстве, являются следующие модели, обладающие определенными характеристиками:
- КШВЭПбШв. Данный тип имеет медные жилы и двойную изоляцию, расположенную с внутренней и внешней стороны кабеля, выполненную из пластика. Каждая из имеющихся жил изолирована медной лентой, которая выполняет роль еще одного экранирующего покрытия. Также защищен проволокой из оцинкованной стали. При выборе данной разновидности кабеля следует учитывать приводимые рекомендации по его температурному использованию и допустимому уровню напряжения подаваемого электрического тока. Эти характеристика могут различаться для данного продукта в зависимости от применяемой прокладки – парной или одиночной.
- КШВЭБбШв. Данный силовой кабель имеет медные жилы с двойной наружной и внутренней изоляцией, изготовленной из поливинилхлорида. Изоляция имеет качественную защиту от различных побочных сигналов. Это достигается путем защиты каждой из жил медной лентой и бронированием самого кабеля стальной оцинкованной лентой. Такаяразновидность с успехом применяется как для размещения его непосредственно в толще земли, так и при прокладке его в наклонном или горизонтальном положении.
- КШТЭБбШв. Основой этой разновидности тип для шахт является медная жила с изоляцией из этиленпропиленового эластомера. Изоляция у кабеля двойная – наружная и внутренняя, выполненная из поливинилхлоридного пластиката особой прочности. Защита, выполненная из оцинкованной стальной проволоки и медной ленты, позволяет отсечь все внешние сигналы и помехи. Удобство эксплуатации данной разновидности являет возможность его укладки как непосредственно в землю, так и при различных наклонных его положениях, без опасения его повреждений.
Требования к кабелю, используемому в шахтах
Естественно, что вся, кабельно-проводниковая продукция, предназначена для передачи тока высокого напряжения, являются наиболее уязвимыми при их использовании. Это связано с большими расстояниями от источника до непосредственно подключаемого оборудования в шахте. Любое повреждение кабеля может привести к серьезным непредвиденным последствиям и авариям. Для надежности использования, применяются в шахтах, должным образом соответствующие определенным требованиям, основными из них являются:
- Кабель должен без проблем передавать заданное напряжение 660-6000 Вольт, которое воздействует на основные жилы, и напряжение в 250 Вольт на вспомогательных жилах.
- Кабель должен быть надежен при достаточной влажности в шахте, которая имеет показатели уровня влажности 97-100%.
- Оболочка кабеля должна обеспечивать бесперебойную подачу электроэнергии при возможных механических воздействиях. Она должна защищать жилы от перегибов, разрывов и различных ударов, которые возможны при горнодобывающих работах.
При выборе вида кабеля, следует учесть все особенности производимых в шахте работ, вид укладки, агрессивность окружающей среды и его восприимчивость к этой среде. Не следует экономить при выборе кабеля, так как правильность подбора марки этого расходного материала обеспечит бесперебойную и безопасную работу в шахте людей. Доверить подбор кабельной и проводниковой продукции для тех или иных целей в горнодобывающем деле лучше специалисту, который правильно подскажет марку требуемого по правилам эксплуатации.
www.stroyservice.ru
| Токопроводящая жила | Увеличение токовых нагрузок примерно на 20% относительно традиционного кабеля (одинакового сечения) |
Гибкая луженая многопроволочная медная жила тонкость крутки, 5 Защитный проводник: концентрический повив из стальной и медной проволок поверх кабельного сердечника Вспомогательные жилы: двойные концентрические электрические элементы, состоящие из контрольной и мониторинговой жил, в промежутках между основными жилами |
Токопроводящие жилы кабелей изготавливаются из медной проволоки (или медной луженой проволоки – тропическое исполнение), класс гибкости 5 |
| Изоляция жил |
Благодаря изоляции из этиленпропиленовой резины (ЭПР) с высокой электрической и термической стойкостью, устойчивой к озону обеспечивается бесперебойная работа кабеля при рабочей температуре проводника равной 90°С, с пиковыми значениями до 130°С, и соответствие высоким значениям допустимой токовой нагрузки, с сохранением при этом хорошего запаса прочности. Кабель выдерживает повышенные вибронагрузки при эксплуатации |
На основе этиленпропиленового каучука | Из резины на основе натурального каучука |
| Электропроводящий экран | Из электропроводящей резины, легко отделяется от изоляции без предварительного нагрева | Внешний слой из полупроводящей резины, легко удаляемой без нагрева | Из электропроводящей резины |
| Цветовое обозначение жил | Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный) | Основные жилы имеют черный, серый и коричневый цвета. Вспомогательные жилы голубые | Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный) |
| Расположение жил |
Увеличенная механическая прочность с расщепленной жилы заземления. Жила заземления вынесена из центра, наложена методом обмотки на вспомогательные жилы, что предотвращает её разрушение в процессе эксплуатации кабеля, особенно, при изгибах в траковой цепи комбайна. Уменьшенное влияние рабочих токов на сигналы, передаваемые по вспомогательным жилам |
Общий повив трех основных жил вместе с концентрическими элементами контрольных и мониторинговых жил в промежутках, длина повива примерно 6хD | Вспомогательные жилы скручены в группу, расположены в повиве, жила заземления в центре |
| Внутренняя оболочка | Из вулканизированной резиновой смеси | Из вулканизированной резины на основе этиленпропиленового каучука | Из вулканизированной резиновой смеси |
| Оплетка между слоями оболочки (для кабеля марок КГРЭОТШ) |
Оплетка изготовлена из высокопрочных, малорастяжимых нитей, между наружным и внутренним слоем оболочки имеется шлицевое соединение, что предотвращает закручивание кабеля вокруг своей оси. Возможно использование кабеля в условиях очень высокого напряжения сгиба |
Нет | |
| Наружная оболочка |
Высокая стойкость наружной оболочки к маслам, истиранию и разрыву благодаря её выполнению из резины, устойчивой к маслам и истиранию. Оболочка кабеля изготавливается светлого (желтого, оранжевого) или черного цвета |
На основе полихлоропрена | Двухслойная резиновая оболочка, маслостойкая, стойкая к истиранию и разрыву |
| Электрические характеристики | |||
|
Номинальное напряжение Основных жил Вспомогательных жил |
1,14 кВ |
0,6/1 кВ; 1,8/3 кВ; 3,6/6 кВ (0,6/1 кВ для сетей 660 и 1140 В) |
1,14 кВ |
| Максимальное допустимое рабочее напряжение | 1,368 кВ | 0,7/1,2 кВ; 2,1/3,6 кВ; 4,2/7,2 кВ | 1,368 кВ |
| Электрическое сопротивление изоляции основных жил | Не менее 100 МОм/км | 50 МОм/км | |
| Электрическое сопротивление экранов | Не более 1500 Ом | 1500 Ом | |
| Тестовое напряжение | Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ | Основные жилы: 3 кВ; 6 кВ; 11 кВ. Вспомогательные жилы: 2 кВ | Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ |
| Температурные характеристики | |||
| Температура окружающей среды | Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С. Кабели в тропическом исполнении — стойкие к поражению плесневыми грибами | Подвижное применение: -20°С до +60°С. Стационарная прокладка: -40°С до +80°С | Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С |
| Максимальная допустимая рабочая температура на жилах | 90°С | 90°С | 75°С |
| Допустимая температура жилы при КЗ | 250°С | 250°С | 250°С |
| Механические характеристики | |||
| Растягивающее усилие | Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил | До 15 Н/мм² однако, ограничено 5 Н/мм² для радиуса изгиба 2,3хD | Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил |
| Минимальный радиус изгиба | Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля | В соответствии с DIN VDE 0298, часть 3, или 2,3 х D при растягивающем усилии до 5 Н/мм² | Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля |
| Химические характеристики | |||
| Нераспространение горения |
ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2 |
VDE 0482, часть 332-1-2 EN 60332-1-2, IEC 60332-1-2 |
ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2 |
| Климатическая стойкость | Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей и влаги | Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолета и влаги |
Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей |
www.kamkabel.ru
