Содержание

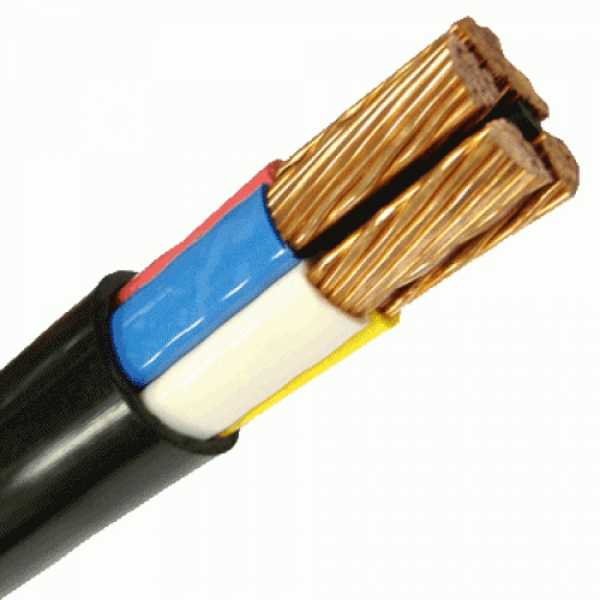

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильныйКабель с монолитным проводником
ПреимуществаНедостаткиПреимуществаНедостатки
Высокая эластичностьВысокая стоимостьНизкая стоимостьПлохая работа на изгиб
Высокая гибкостьПлохая работа в ВЧ сетяхРабота в ВЧ сетяхНаличие скин-эффекта
Малые токопотери Простота монтажа
Качественная коммутацияПростота соединения
 Надежность Высокая жёсткость

Оставьте Ваш телефон и мы свяжемся через 15 минут!

Подберем гибкий многожильный кабель для Ваших задач.

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.

Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок

Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.

Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, - к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.

Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю?
Обратитесь к специалистам компании Кабельные системы

Получить консультацию

Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.

Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).

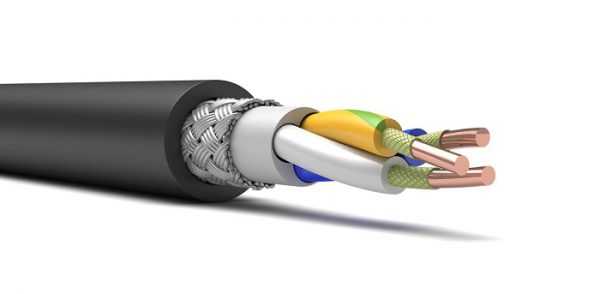

Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).

Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

kabel-s.ru

Кабель гибкий медный многожильный в ПВХ изоляции: классы, разновидности и применение

При монтаже электронных систем, телевизионных антенн и подведении интернета используются кабели с различными характеристиками. Существуют провода, содержащие одну токопроводящую жилу или несколько. В зависимости от цели необходимо выбирать подходящий кабель, учитывая все его особенности, чтобы при покупке точно указать продавцу все интересующие параметры, например, гибкий медный многожильный кабель в ПВХ изоляции.

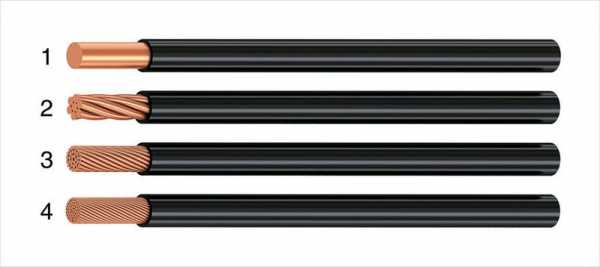

Классификация кабеля по ГОСТу

Все провода, независимо от числа токопроводящих жил и материала проволоки и изолирующего покрытия, имеют определенный ГОСТом 22483−2012 показатель гибкости, который определяет наименьший радиус изгиба без повреждения целостности изделия и его качественных характеристик.

Всего существует 6 классов гибкости кабелей:

  • Класс № 1 включает сечение проволоки от 0,03 до 1000 мм2. Количество проволочек составляет от 1 до 59.
  • № 2 содержит провода, имеющие в сечении от 0,5 до 2000 мм2 при количестве от 7 до 91.
  • К третьему относятся кабели с максимальным диаметром входящих в него жил от 0,33 до 0,87.
  • Класс гибкости № 4 объединяет провода с сечением от 0,05 до 400 мм2.
  • Класс № 5 включает провода толщиной от 0,03 до 625 мм2.
  • № 6 — самый гибкий, общая площадь жил от 0,03 до 300 мм2, максимальный диаметр каждой проволоки — от 0,06 до 0,4.

В продукции различных классов используется разный материал. Алюминиевые провода не такие гибкие, как медные, поэтому их используют только в первых трех классах.

Гибкость можно также условно разделить на такие категории:

  • нормальная — 1 кл.;
  • повышенная — 2−4 кл.;
  • высокая — 5−6 кл.

В зависимости от сферы применения многожильных проводов их изготавливают с различным уровнем прочности, токопроводимости и сопротивления.

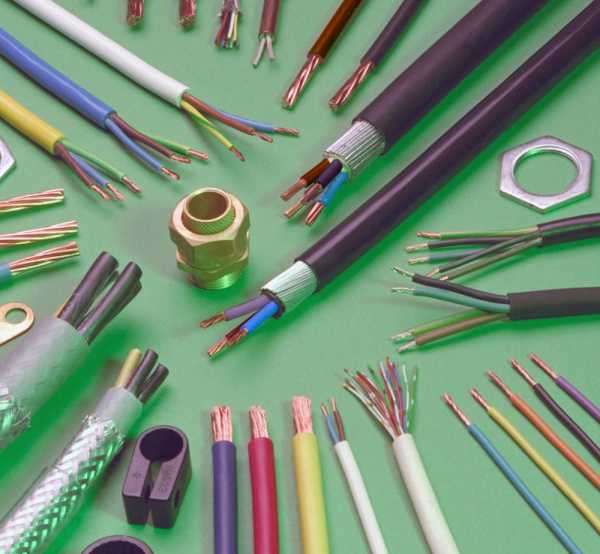

Разновидности проводов

Различают несколько видов кабелей в зависимости от назначения. Соответственно, их характеристики будут существенно отличаться. Это:

  1. Силовые кабели.
  2. Провода.
  3. Кабели для передачи информации.
  4. Светодиодные и электролюминесцентные.
  5. Специальные виды.

Чтобы разобраться в назначении каждого из них, необходимо изучить их основные характеристики.

Силовые марки

К силовым кабелям относятся такие наиболее популярные изделия, как ВВГ, КГВВ и КОГ. Первый из них является гибким медным кабелем, состоящим из множества жил. Он оснащен изоляцией из материала ПВХ и обычно применяется для прокладывания электропроводки в различных помещениях. Это изделие хорошо зарекомендовало себя в самых разных условиях, например, высокой влажности или взрывоопасности. Ввиду своей многожильности ВВГ имеет повышенную гибкость, что позволяет использовать его в труднодоступных местах, требующих загибания провода.

КГВВ — контрольный гибкий многопроволочный медный кабель. Имеет модели с повышенным и высоким уровнем гибкости, способные выдержать 100 циклов сгибания/разгибания. Успешно используется в управленческих и силовых цепях.

Кабель многожильный особой гибкости КОГ имеет резиновое изоляционное покрытие, его жилы относятся к 5 классу и способны выдержать 10−12 тыс. циклов изгибов радиусом до 55 мм. Чаще всего этот кабель используют в подключении сварочных установок — как автоматических, так и полуавтоматов. Не боится влияния солнечного ультрафиолета и повышенной влажности.

Монтажные и передающие информацию

Среди проводов больше остальных распространены марки ПБПП (ПУНП) и ПБППг (ПУГНП). Они называются установочными, или по-другому — монтажными.

БПП (ПУНП) имеет плоское сечение, включает в себя две-три однопроволочных медных жилы с ПВХ изоляцией. Провода этой марки применяются в монтаже осветительных приборов, а также розеток и выключателей. Минимальный радиус сгибания составляет около десяти диаметров провода.

Как разновидность ПУНП существует провод с жилами из алюминиевой проволоки — АПУНП. Его гибкость немного меньше из-за особенностей материала, в остальном же характеристики не отличаются от ПУНП.

ПБППг (ПУГНП) — провод медный гибкий изолированный многожильный, отличается многопроволочными жилами, а следовательно, и гибкостью, о чем свидетельствует буква Г в обозначении. Радиус изгиба — не менее 6. Другие параметры совпадают с предыдущей разновидностью. ПУГНП существует только в медном варианте.

К кабелям для передачи информации относятся такие марки, которые способны передавать не только электроэнергию, но и энергоинформационные сигналы. Это всевозможные антенны — RG-59, RG-6, RG-58, а также серия РК 75; компьютерные витые пары, с помощью которых компьютеры соединены друг с другом и интернетом; провода для проведения телефонной линии.

Декоративные и специальные

Что касается светодиодных и электролюминесцентных проводов, то они используются в качестве силовых, выполняя к тому же декоративные функции. Есть и практическая сторона применения этих проводов — при повреждении сразу будет виден разрыв, так как светодиоды в этом месте перестанут гореть.

Специальные кабели применяются для монтажа в специфических условиях — они устойчивы к агрессивному воздействию внешней окружающей среды, высокой влажности и температуре.

Медные многожильные кабели используются во множестве различных сфер жизни и промышленности. Они применяются в частных и многоквартирных домах, для прокладывания освещения на судах, дорогах и в шахтах, с их помощью подключают печи в пищевой, а также химической, сталелитейной и деревообрабатывающей промышленности, используют в сварочных работах и многих других областях. Кроме того, эти провода применяют для передачи информационных сигналов и декорации помещений как внешней, так и внутренней. Медные кабели имеют широкий диапазон температурного режима — от -60 до +600 градусов по Цельсию.

220v.guru

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

  • Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
  • Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
  • Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
  • Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

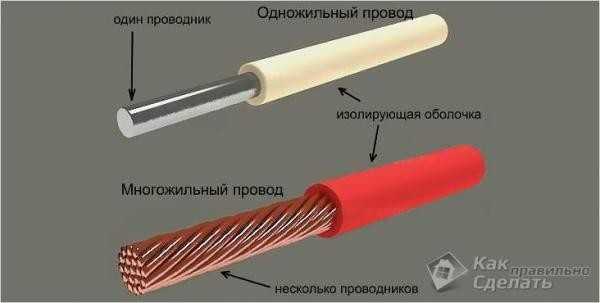

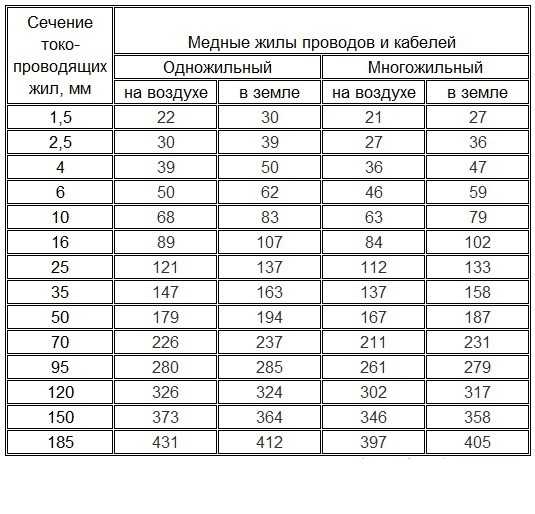

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

  1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
  2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
  3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
  4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

  1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
  2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
  3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
  4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
  5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

  • КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

  • РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
  • ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
  • КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
  • ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

  • SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Оцените статью:

elquanta.ru

Гибкий медный многожильный кабель в резиновой изоляции: описание, характеристики, применение

Гибкий медный многожильный кабель в резиновой изоляции является простым в монтаже проводом.

Существует множество разновидностей подобных изделий. В таких кабелях проводником тока выступают несколько жил, которые скручены между собой.

Выбирая, какой вариант больше подходит, необходимо отталкиваться от самой ситуации и целей использования подобного изделия. При этом у всех разновидностей гибкого медного многожильного кабеля в резиновой изоляции имеются свои особенности, плюсы и минусы.

Наименования

Все гибкие медные многожильные кабели в резиновой изоляции общего применения производят согласно с требованиями ГОСТ 13497-77. В эту группу входит, например, такое изделие, как КГ.

Оно является универсальным. По гибкости силовой многожильный медный гибкий кабель относится к 5 категории. Обычно его применяют для сварочной аппаратуры, а также для прокладывания снаружи и внутри зданий.

Еще пример - кабель экранированный медный гибкий многожильный КУПЭВ. Его применяют, чтобы передавать не сильно мощные управленческие сигналы. Сюда же входит и контрольный кабель гибкий медный многожильный КУПВ.

Относятся к 4 и 5 классам гибкости. Отдельно присутствуют модификации с оплеткой луженого, оцинкованного и нержавеющего типа. Если используют подобную проволоку, то добавляют к названиям «Пм», «П» и «ПН».

Кроме того, есть и другие изделия: КГН, КПГ, КПГС, КПГСН, КПГУ. Если их выпускают для применения в теплом тропическом климате, то добавляют обозначение «Т». В этом случае используют ГОСТ 15150-69.

Когда к названиям добавляют «ХЛ», то такие провода предназначаются для местности с холодным климатом. В этом случае применяется тот же самый ГОСТ.

Классы гибкости

Выделяют такие категории гибкости кабелей:

  1. Внутри от 1 до 59 проволок, причем их сечение составляет от 0,03 до 1000 кв. мм.
  2. Диаметр составляет 0,5-2000 кв. мм. Количество – примерно 7-91.
  3. В диаметре жилы бывают от 0,33 до 0, 87 кв. мм.
  4. Диаметр - 0,06-400 кв. мм.
  5. Диаметр бывает 0,03-625 кв. мм.
  6. Кабель считается самым гибким. Диаметр - 0,06-0,4 кв. мм.

Условно первая категория является номинальный, со второй по четвертую – повышенной, а последние две – высокими.

Характеристика

Кабель гибкий медный многожильный в резиновой изоляции обладает особыми эксплуатационными характеристиками.

Изделие отличается устойчивостью к воздействию маслянистых веществ, выдерживает морозы, не распространяет огонь и характеризуется нечувствительностью к озону. За счет использования каучука этиленпропиленового типа вместе с бутилкаучуком изделия получаются с высокими показателями прочности.

Их применяют для присоединения передвижной аппаратуры, рассчитанной на 660 В и частоту примерно 50 Гц. Кабели допускается использовать при различных климатических условиях. Но продолжительная температура жил должна быть не больше 65 °С.

Кабели подходят для климатического, вентиляционного, строительного, сварочного оборудования.

Преимущества и недостатки

Каждый тип кабеля из всех рассмотренных обладает своими особенностями, плюсами и минусами.

Но в целом к их преимуществам относится следующее:

  • повышенная гибкость;
  • невысокая токопроводимость;
  • прочность и надежность;
  • высокая коммутационная способность.

Повышенная эластичность достигается за счет использования специальной резиновой изоляционной прослойки. Кроме того, провода выдерживают воздействие кислот, щелочей, масла. Влага тоже не страшна. С такой изоляцией изделие может выдержать повышенную температуру, когда возникает короткое замыкание. Но нужно учитывать, что совершенно не подходит прямой солнечный свет.

Существуют и другие недостатки. В первую очередь это касается плохой работы в сетях ВЧ.

Также из минусов – высокая цена. Кроме того, из-за того что жилы округлые, диаметр снаружи получается больше, чем у тех изделий, которые имеют форму секторов.

Медные кабели

Медный кабель с резиновой изоляцией имеет жилу скрученного типа, которая может быть луженой. Такие изделия, как КПГСН, обмотаны дополнительно специальной пленкой.

Что касается резиновой изоляции – то это РТИ-1, и ее изготавливают из каучука бутадиенового типа, а иногда применяют и натуральный материал.

Кабель многожильный медный гибкий 2х1,5 либо любых других размеров может иметь соответствующую цифровую и цветовую маркировку. Сердечником являются нити полиэфирного типа. Подобные кабели с медными жилами можно скручивать без дополнительных материалов. Оболочка сделана из специальной негорючей резины, так как добавляют хлоропрен.

Кабель многожильный медный гибкий 5х4 и других размеров применяют в воде и на суше, в различных помещениях с вентиляцией естественного типа. Но главное, чтобы не воздействовали осадки и ультрафиолетовые лучи. Повышенный уровень влажности из-за конденсата допускается.

Судовые провода

Существуют специальные судовые кабели с резиновой изоляцией. У них жилы экранированы. Кроме того, они имеют броню в виде оцинкованной оплетки из проволоки.

Подобные изделия применяют в контрольных и телефонных сетях. Они подходят для установки внутри и снаружи здания, но в любом случае требуется защита от ультрафиолетового света.

Провод имеет 2 скрученные медные жилы. Оплетка является стальной. Она обязательно обработана грунтовкой. Изделие выдерживает 100 % влажность.

Конструкция кабелей

Ярким примером гибкого многожильного кабеля с резиновой оболочкой является КГ. Внутри используется медная проволока с оловянно-свинцовым покрытием. Жилы имеют округлую форму. В качестве разделения используют искусственную специальную пленку, которая накрывает скрученные жилы.

Допускается изделие без такой пленки. Но тогда жилы должны отделяться от оболочки. Для изоляции используют специальную резину. Она отличается характерным окрасом. Нулевая жила обычно голубая. Этот цвет может использоваться и для других, но только не заземляющей – она всегда зеленовато-желтая. Оболочка выполнена из резины шлангового типа.

Что касается КГН, то у него тоже резиновая оболочка, устойчивая к маслу. Она не распространяет огонь. КПГСН имеет то же самое свойство. У КПГ такая же прослойка, что и у КГ, но она обладает повышенным уровнем эластичности. Это касается и КПГН.

У КПГС оболочка идентична КПГ, но присутствует резиновый сердечник профилированного типа.

У КПГУ прослойка похожа на КПГ, но при этом жилы обладают повышенной гибкостью, и между ними имеется наполнитель резинового состава.

ПРС имеет скрученные жилы. И изоляция, и наружная оболочка тоже резиновые. У ПРСУ такой же кабель, но оболочка более толстая.

В каких условиях применяют

Кабель КГ используют в случаях, когда температура составляет от -40 до 50 °С. При этом допускаются изгибы, но радиус должен быть не меньше 8 диаметров.

КГН используют, когда есть вероятность попадания на изделие средств с дезинфицирующими либо агрессивными компонентами. Подходят для сельского хозяйства. Допускается температура от -30 до 50 °С. Кстати, КПГН применяют в таких же условиях. КПГСН это тоже касается.

КПГ используют при температуре от -50 до 50 °С, но при этом допускается изгиб с радиусом не меньше 5 диаметров.

КПГС подходит для ударов и сильного давления, высоких нагрузок. Рабочая температура составляет -50 до 50 °С. Допускает изгибание, но радиус должен быть не меньше 5 диаметров жилы.

КПГУ разрешает изгиб с радиусом 10 диаметров. Подходящая температура составляет от -50 до 50 °С.

ПРС используют для оборудования с напряжением тока примерно 380 В. Частота составляет до 200 Гц. Рабочая температура – от -40 до 65 °С. То же касается и ПРСУ.

fb.ru

Кабель контрольный: виды и использование

На сегодняшний день кабель контрольный только начинает пользоваться популярностью, так как не многие владельцы частных домов знают о нем. Также важно знать о его достоинствах, которые делают его более предпочтительным в определенных отраслях. В данной статье речь пойдет о том, что же это за кабель, какая бывает классификация, марки, а также где он обычно применяется и какими свойствами обладает.

Что это такое

В первую очередь необходимо обратить внимание на то, что данный тип кабеля отличается от обычных электрических силовых. Это связано с его специфическими особенностями. Контрольным кабелем называется многожильный провод. Он служит для передачи сигнала и информации о текущем состоянии, режиме работы и положении различных контролируемых объектов, которые к нему подключены. Обычно к такому многожильному проводу подключаются труднодоступные электрические установки, аппараты или обычные приборы.

Данный вид кабеля принято считать промежуточным между стандартным силовым электрическим проводом и для проведения связи. Зачастую используется для подключения электрических приборов, вторичной коммутации аппаратуры дистанционного управления для регулирования запуска и активации систем. Нормы и стандарты его прокладывания содержатся в Правилах устройства электроустановок (ПУЭ). В ПУЭ содержатся отдельные нормы, которые предусматривают места для прокладки контрольного кабеля, а также способов. ПУЭ позволяет правильно выбрать сечение такого многожильного провода для определенных целей

Классификация

Все контрольные кабеля имеют свою классификацию в зависимости от своей конструкции, от области использования, марки и размеров. Контрольный кабель можно разделить по его основным признакам в зависимости от самой конструкции шнура. Материал, и которого делается производство такого провода. Он может быть медным, алюминиевым или же алюмомедным. Разница между сопротивлением алюминия и меди в 1,65 раз (у алюминия больше).

Материал защитной изоляции между жилами контрольного кабеля. Изоляция между ними может быть выполнена из обычной устойчивой резины, из поливинилхлоридного пластиката, самогасящегося полиэтилена, полиэтилена с пониженным значением плотности, а также из специального вулканизированного полиэтилена. Материал внешней оболочки позволяет разделить контрольный кабель на резиновый, выполненный из огнеупорной негорючей резины, из поливинилхлоридного пластиката.

По форме он может быть округлым или плоским. По внешнему виду защитного покрова. Защитный покров может быть изготовлен из бронированного материала, свинца, стальной гофрированной ленты, а также из алюминиевого покрытия. Отдельно классифицируется контрольный шнур по характеру защищенности от помех – экранированный и не экранированный.

Для классификации и определения большинства характеристик основного контрольного кабеля используется маркировка, которая наносится на внешнюю оплетку. По стандартам ПУЭ они должны иметь отдельно свое наименование, номер, а на бронированных коробах или лотках бирки с указанием нагрузки, на которую рассчитаны провода.
Для обозначения применяется буквенно-цифровые обозначения. Например:

  • «А» – в проводе находится алюминиевая жила;
  • «Б» – внешнее бронирование жил;
  • «Бн» – бронирование с негорючим покрытием;
  • «Г» – без защитного покрытия;
  • «К» – бронирование из оцинкованного металла;
  • «О» – отдельная оболочка для каждой жилы.

Видео “Силовые и контрольные провода”

Область применения

По нормативным актам ПУЭ контрольные кабеля могут быть проложены в эксплуатируемых жилых и промышленных зданиях, по различным каналам, в туннелях. Для этого должно соблюдаться обязательное условие – многожильный провод не должен подвергаться воздействию растягивающих сил. Если на него оказывается незначительная нагрузка, тогда для защиты по его длине протягивается две стальные ленты, которые обрабатывают специальным антикоррозийным покрытием. Также шнур может быть помещен между оцинкованных лент или одной профилированной.

В каналах и туннелях он прокладывается в том случае, если на него нет механического воздействия. При помещении контрольного кабеля в землю его защита обеспечивается бронированием двумя стальными лентами с защитным покровом с внешней стороны (поливинилхлоридный пластикат).

Нормы ПУЭ также предусматривают совместное прокладывание силовых и контрольных кабелей, если они имеют отношение к одной и той же технической установке. В таком случае между ними должно быть определенное расстояние, а также использоваться защита от помех (экранированная оплетка). Расстояние позволит исключить взаимное влияние друг на друга по всей длине.

Минимальное расстояние между силовым и контрольным проводом на 400 вольт должно составлять не менее 0,25 м. Такое расстояние должно выдерживаться по всей длине линии.
При параллельном расположении контрольных шнуров расстояние между ними не нормируется. В зависимости от места монтажа, может применяться более гибкий шнур с соответствующей длиной. В зависимости от гибкости марки нужно рассчитывать длину провода. Длина должна быть рассчитана с учетом подключений.

Какими характеристиками обладает

Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.

Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм2 и до 10 мм2. Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.

Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ. Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм2. Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.

У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.

Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).

КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.

Видео “Производство кабельно-проводниковой продукции”

Из видео вы узнаете, какие особенности имеет данный процесс и что с ним связано. Посмотрев видео, вы сможете выбрать качественный кабель с большей уверенностью.

otoke.ru

Кабель контрольный гибкий — Электромонтажные работы

Содержание статьи

Эти кабели применяют в устройствах СЦБ в тех случаях, когда сечение жил сигнальных кабелей по плотности тока является недостаточным.

Контрольные кабели имеют медные жилы с бумажно — масляной или резиновой изоляцией. Изолированные жилы скручены повивами. В каждом повиве кабеля две смежные жилы (счетная пара) имеют расцветку, отличающую их друг от друга и от остальных жил данного повива.

Характеристики контрольных кабелей

Наименование электрических характеристикИзмерительВеличина
Сопротивление постоянному току жилы кабеля, пересчитанной на 1 мм номинального сечения, при температуре +20°С не болееOм/км18,4
Сопротивление изоляции каждой жилы по отношению ко всем остальным жилам, соединенным со свинцовой оболочкой, при +20°С не менее .Мом/км50
Номинальное рабочее напряжение: постоянного токаВ1000
переменногоВ500
Кабели должны выдерживать испытание напряжением переменного тока частоты 50 гц в течение 5 мин .В2000
После прокладки и монтажа муфт кабели должны выдерживать испытание напряжением: переменного тока частоты 50 гцВ1500
постоянногоВ3000

В табл. 15 приведено сопротивление 1 км жилы контрольного кабеля при различном сечении жилы.

Сопротивление 1 км жилы контрольного кабеля постоянному току +20°С

Сечение жилы в ммСопротивление 1 км жилы контрольного кабеля в ом при +20°C
0,7524,52
1,018,4
1,512,3
2,57,36
4,04,6
6,03,07
10,01,84

Характеристики сигнальных кабелей

Марки кабеля
Наименование электрических характеристикСОГ, СОА, СОГ, СОБГ, СОП, СОЛГ, COKСШВ, СШВБ, СШВБГ
Сопротивление постоянному току жилы кабеля при температуре —1-20° С не более, ом/км.23,523,5
Емкость электрическая каждой жилы кабеля по отношению ко всем другим жилам, соединенным вместе и со свинцовой оболочкой (землей), не более, мкф(км0,20,3
Сопротивление изоляции каждой жилы по отношению ко всем остальным жилам, соединенным между собой и со свинцовой оболочкой (землей), при температуре +20ЭС не менее, мгом/км25040
Изоляция жил кабеля должна выдерживать напряжение переменного тока частотой 50 гц в течение 5 мин, в .10001000
Наибольшее рабочее напряжение кабеля допускается, в250250

Все повивы заключены в свинцовую оболочку. Минимальный радиус изгиба при монтаже равен 15-кратному наружному диаметру кабеля. Кабели предназначены для прокладки без предварительного подогрева при температуре не ниже 0°C.

Допускается прокладка на участках по крутонаклонной трассе с разным уровнем:

кабели голые и асфальтированные — не более 20 м, кабели бронированные — не более 25 м.

Контрольные кабели выпускают также в алюминиевой оболочке. Минимальный радиус изгиба этого кабеля при монтаже допускается равным .20-кратному наружному диаметру. В остальном кабель с алюминиевой оболочкой ничем не отличается от кабелей со свинцовой оболочкой.

В табл. 12 приведены марки выпускаемых контрольных кабелей и их конструкция, а в табл. 13 — число и сечение жил контрольных кабелей.

 Марки контрольных кабелей и их конструкция

Марка кабеля
с резиновой изоляцией жилс изоляцией жил из пропитанной бумагиКонструкция защитных покровов
КСРГКСГ (КАГ)В свинцовой (алюминиевой) оболочке, голый
KCPAKCAВ свинцовой оболочке, асфальтированный
КСРБКСБ (КАБ)То же, и в алюминиевой, бронированный двумя стальными лентами, с наружным покровом из кабельной пряжи в свинцовой (алюминиевой) оболочке, бронированный двумя стальными лентами, с противокоррозийной защитой
КСРБГКСБГ

(КАБГ)

КСРПКСП (КАП)В свинцовой (алюминиевой) оболочке, бронированный плоскими стальными оцинкованными проволоками, с наружным покровом из кабельной пряжи
КСРПГКСПГ

(КАПГ)

В свинцовой (алюминиевой) оболочке, бронированный плоскими стальными оцинкованными проволоками
KCPKKCKВ свинцовой оболочке, бронированный круглыми стальными оцинкованными проволоками, с наружным покровом из кабельной пряжи
KPOВ оплетке, пропитанной противогнилостным составом
КРШВ резиновой шланговой оболочке
КНРГнегорючей оболочке, голый
КНРБГбронированный двумя стальными лентами, с противокоррозийной защитой
КНРПГВ резиновой негорючей оболочке, бронированный стальными плоскими оцинкованными проволоками
КВРГВ полихлорвиниловой оболочке, голый
КВРБГбронированный двумя стальными лентами, с противокоррозийной защитой
КВРПГВ полихлорвиниловой оболочке, бронированный стальными плоскими оцинкованными проволоками
КВРБВ полихлорвиниловой оболочке, бронированный двумя стальными лентами, с наружным покровом из кабельной пряжи
КНРБВ резиновой негорючей оболочке, бронированный двумя стальными лентами, с наружным защитным слоем

Число и сечение жил контрольных кабелей

Марки кабеляСечение жил в мм
0,7511,52,54610
Число жил
КАГ, КАБ, КЛБГ7, 8, 10,12, 14, 16,5, 6, 7, 8,4, 6, 7, 8,4, 6, 7
19, 24, 30, 3710, 12, 14,10
16, 19, 24,
30, 37
КАП, КАПГ12, 14, 16, 10, 12, 14, 8, 10, 12,6, 7, 8, 104, 6, 7
19, 24, 30, 16, 19, 24, 14, 16, 19,
3730, 3724, 30, 37
КСГ, KCA, КСБ, КСБГ4, 5, 6, 7, 8, 10, 12, 14, 16, 19,4, 6, 7, 8, 10
24, 30, 37
КСП, КСПГ12, 14, 16,10, 12, 14,8, 10, 12,6, 7, 8, 104, 6, 7, 8,
19, 24, 30,16, 19, 24,14, 16, 19,10
3730, 3724, 30, 37
KCK10, 12, 14, 16, 19, 24,8, 10, 12, 6, 7, 8, 104, 6, 7, 8, 10
30, 3714, 16, 19,
24, 30, 37
КСРГ, КСРА, КСРБ,4, 5, 6, 7, 8, 10, 14, 19, 24,4, 6, 7, 8, 10
КНРБ, КСРБГ,30, 37
КСРП, КСРПГ,
КСРК, КРО, КРШ,
КНРГ, КНРБГ,
КНРПГ, КВРГ,
КВРБГ, КВРПГ,
КВРБ

Электрические характеристики контрольных кабелей приведены в табл. 14.

Педальные кабели

Педальные кабели изготовляют емкостью в две и три жилы сечением 1 мм. Каждая жила состоит из семи медных луженых .проволок диаметром 0,43 мм. Жилы кабеля изолированы вулканизированной резиной, скручены вместе и заключены в свинцовую оболочку. Свинцовая оболочка покрыта пропитанным волокнистым материалом, а затем броней из круглых проволок или двух стальных лент. Сверху брони наложен слой из пропитанной кабельной пряжи.

Педальные кабели имеют марки КПБ-2*1 и КПБ-З*1 с наружным диаметром 20,3 и 20,8 мм. Сопротивление жилы кабеля постоянному току длиной 1 км при +20°С равно 18,4 ом.

arxipedia.ru

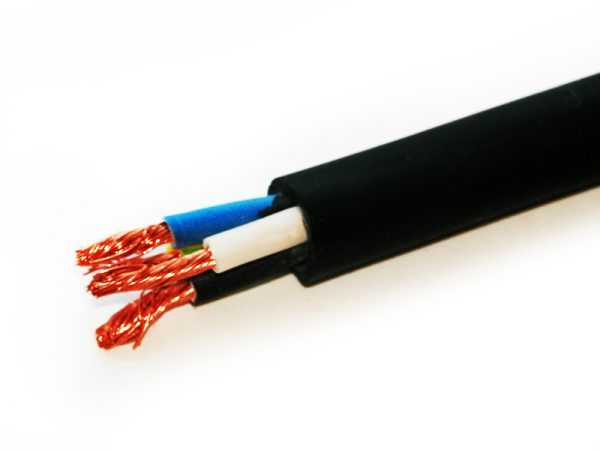

Многожильный гибкий медный кабель: устройство и область применения

Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.

Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?

  • Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
  • Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
  • В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
  • В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
  • В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

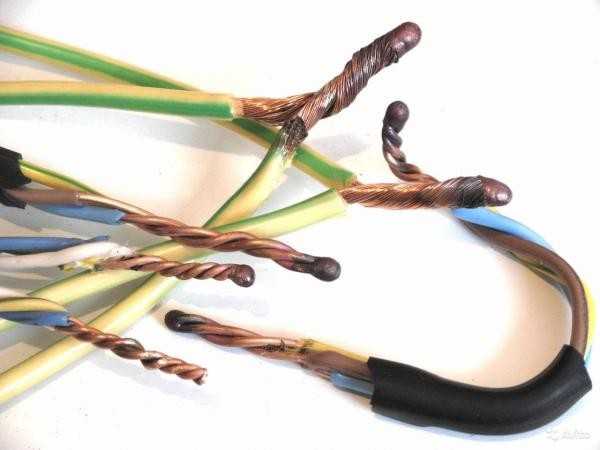

Пайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.

В промышленных установках

В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.

Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования. Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.

И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

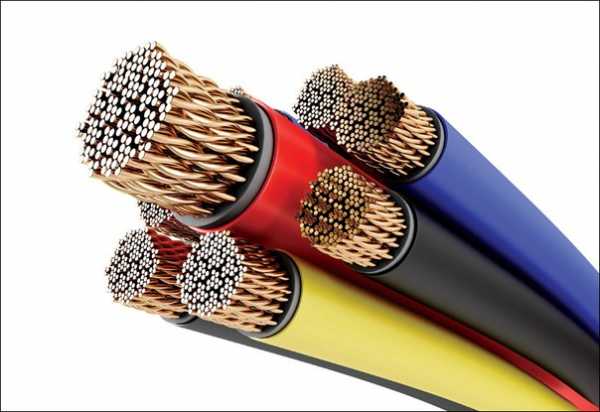

Конструкция многожильного кабеля

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

  • Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
  • Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
  • Далее, изоляция обрабатывается тальком.
  • Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

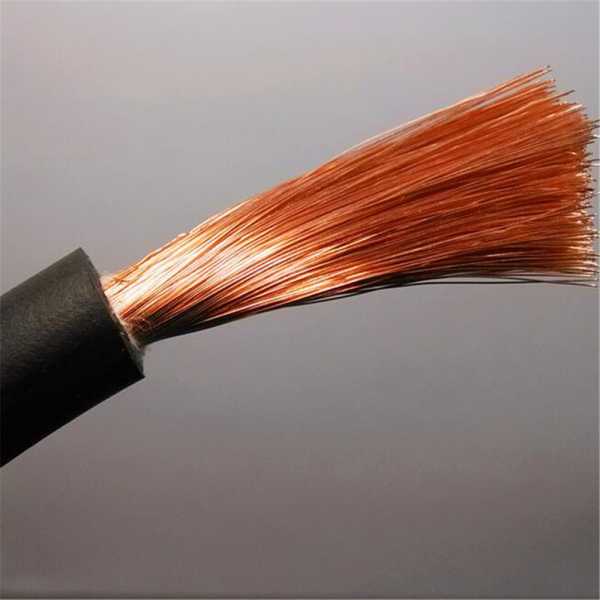

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Заключение по теме

Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже. В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.


onlineelektrik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
