Содержание

Как согнуть профильную трубу в домашних условиях без трубогиба: видео

Создание изгиба профильной трубы профессиональным строителем или обычным хозяином часто может встретиться в процессе стройки или ремонта любого загородного дома и коттеджа. Решившись выполнить сгибание профильной трубы собственными руками в бытовых условиях, хозяин всегда озадачивается о том, как правильно и надежно устроить тепличную конструкцию, крытую террасу или курилку.

При создании таких конструкций используют именно профильные изделия, так как они намного популярнее перед трубами с традиционной круглой формы.

Трубы, имеющие обыкновенное сечение в виде круга сгибаются с помощью обычного гидравлического трубогиба со специальными башмаками и роликами для круглых заготовок. При этом изогнуть профильные детали на таком станке не представляется возможным, так как его исполнительные устройства для круглых форм просто-напросто испортят профиль – заготовка растрескается, поломается, или совсем раздавится.

Способы сгиба профильных элементов

Профильную трубу можно без всяких дефектов изогнуть и своими руками. Для изготовления таких гнутых профильных деталей существует много приемов. Одним из распространенных вариантов является сгибание профильной заготовки с помощью специальных устройств – так называемых профилегибов. Однако цена такого оборудования достаточно высокая, которая ставит под вопрос приобретение такого специального станка у обычного хозяина.

как согнуть профильную трубу без трубогиба

В случае редкой необходимости изготовления гнутых профилей в бытовых условиях предлагается приобрести на рынке специальные трубогибы для ручной работы, используемые как для труб с круглым сечением, так и для профильных заготовок. Стоимость такого домашнего оборудования ориентировочно равняется 100 долларам. Стоит отметить, что при использовании ручных инструментов для создания гнутых деталей необходимо хозяину иметь соответствующую физическую и моральную подготовку – работа требует выносливости и терпения, но экономно.

При одноразовой необходимости выполнения сгибов на заготовках покупать даже ручные механизмы нерационально. В этом случае рекомендуется приобрести на рынке уже изготовленный элемент или можно сделать заказ в мастерской либо на соответствующем предприятии, где за сравнительно невысокую плату смогут изготовить любую деталь из собственного профильного материала.

При таком решении задачи можно не только снизить стоимость работ и не потратить личное время и силы, но и достичь необходимого результата – получить деталь с качественным и правильным сгибом определенного диаметра или формы.

В каждом строительном и не только деле всегда существуют народные методы. Изгиб профильных заготовок собственными руками – не исключение. Только в этом случае существует возможность изготавливать сгибы стальных, медных или полимерных трубных заготовок некрупного размера.

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

  1. Определить радиус сгибания заготовки.
  2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
  3. Далее, без особого труда можно согнуть деталь.
  4. Затем необходимо заварить прорезанные участки.
  5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

  1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
  2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
  3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

o-trubah.com

Как согнуть профильную трубу без трубогиба в домашних условиях



Задача, как согнуть профильную трубу, очень часто встает перед домашними мастерами. Сооружения из профильных труб многофункциональны и удобны. Они используются при создании теплиц и навесов, ограждений и опор под растения, стеллажей и прочего. В результате получается очень долговечная, устойчивая и относительно недорогая конструкция. На первый взгляд, задача согнуть профильную трубу без трубогиба кажется не решаемой. Однако если знать некоторые тонкости предстоящего дела, придать профильной трубе арочную форму самостоятельно, в домашних условиях не так уж и сложно.

Задача: согнуть профильную трубу без трубогиба — решаема!

Суть работы и основные ошибки

До того, как согнуть профильную трубу в домашних условиях, нужно четко представить себе, что лежит в основе гибки. Вне зависимости от формы профильной трубы, нам предстоит придать ей изгиб заданного радиуса. Достигается результат либо чисто механическим воздействием, либо с применением дополнительного нагревания профиля. При этом на трубу в один момент действуют две разные силы:

  • Со стороны профиля, в которую он сворачивается, работает сила сжатия.
  • На внешнюю поверхность заготовки действует сила растяжения.

Именно из-за разнонаправленности воздействующих сил гнуть профильную трубу в домашних условиях оказывается не так-то просто. Фрагмент заготовки может утерять соосность, результатом чего станет разноуровневое расположение сегментов трубы. Наружная поверхность на изгибе может лопнуть от нагрузок. С внутренней стороны профильную трубу сжатием может собрать складками, делая поверхность похожей на гофру. Помимо не эстетичности внешнего вида, такой исход делает профиль непрочным.

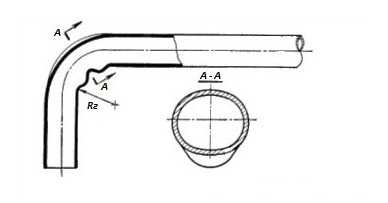

Возможная деформация трубы

Если не соблюсти технологические нюансы, придать профильной трубе криволинейную форму в домашних условиях без брака не получится. Можно перепортить кучу заготовок, так и не достигнув желаемого результата. Так что обязательно нужно учитывать физико-химические параметры материала, из которого изготовлена труба, размеры сечения заготовки и толщину ее стенок, радиус предполагаемого изгиба, в идеале нужно провести расчет нагрузки на профильную трубу. Знание всех этих параметров дает возможность гнуть профильную трубу без порчи заготовок.

Особенности разных видов профиля

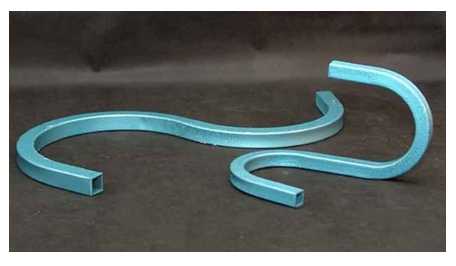

Профильные трубы выпускаются с самым различным сечением: в виде окружности, квадрата, прямоугольника, овала.  В домашних условиях мастера предпочитают применять квадратный и прямоугольный металлопрокат. Объясняется такой выбор просто: на трубы этого типа легче и надежнее крепится наружное покрытие.

В домашних условиях мастера предпочитают квадратный и прямоугольный металлопрокат

Для определения допустимого радиуса изгиба квадратного или прямоугольного профиля нужно знать его высоту и придерживаться таких правил.

  • При высоте профиля, меньшей или равной 20 мм, трубу без брака можно согнуть на отрезках, которые длиннее показателя, равного 2,5, умноженному на h, где буквой h обозначается высота сечения трубы.
  • Металлопрокат с профилем большей высоты разрешается гнуть на участках, рассчитываемых по формуле 3,5 * h. При меньшей длине заготовка с большой долей вероятности будет испорчена.

Перед тем, как гнуть профильную трубу в домашних условиях, обратите также внимание на толщину ее стенок. Если они тоньше 2 мм, от сгибания лучше отказаться: качественного изгиба не получится. При использовании такого металлопроката для создания конструкций трубы лучше соединять сваркой.

Имеет свои особенности гибка профильной трубы из низколегированной или углеродистой стали. Такие заготовки после сгибания отпружинивают, возвращаясь к первоначальному виду. Так что мастеру потребуется повторная подгонка по шаблону. В некоторых случаях вторичного сгибания можно избежать, если изначально задать радиус изгиба больший, чем требуется. Тогда отпружинивание приведет в конце процесса трубу к запланированному результату.

Степень отпружинивания характеризуется пластическим моментом сопротивления, обозначаемым Wp. Его параметры обязательно имеются в документации на металлопрокат. Чем ниже Wp, тем меньше станет пружинить заготовка при гибке.

Методы сгибания металлопроката

Согнуть профильную трубу возможно как холодным способом, так и с помощью нагревания. Подогрев проводится газовой горелкой; при этом пластичность материала заметно повышается, и достижение изгиба отнимет меньше усилий. Однако заготовки небольшого сечения имеют и без подогрева достаточную пластичность, так что можно обойтись без горелки.

Четкие правила по поводу использования нагревания разработаны исключительно для труб с сечением в виде окружности. Оно считается обязательным при сгибании заготовок, чей диаметр больше 10 см. При работе с квадратными либо прямоугольными профильными трубами опираться приходится или на свой опыт, или на рекомендации других мастеров. В первом приближении можно ориентироваться на следующие советы:

  • При высоте профиля меньше 10 мм от нагревания точно можно отказаться.
  • Если высота сечения трубы больше 40 мм греть ее перед гибкой следует обязательно.

При промежуточных значениях этого показателя метод сгибания оставляется на усмотрение мастера. Для принятия решения о способе гибки профиля без трубогиба можно провести несложную проверку. Один конец заготовки зажимается тисками. На свободный конец надевается отрезок трубы, имеющей больший диаметр внутреннего сечения. На полученный рычаг оказывается давление руками. Если металлопрокат получается согнуть, значит, дальнейшее сгибание по нужному шаблону можно вести холодным способом.

Сгибание холодным способом

Без подогрева

Профильную трубу маленького размера без трубогиба гнут фактически руками, с помощью несложных приспособлений.

  • Чтобы согнуть заготовку под не очень значительным радиусом применяются надежно зафиксированные плиты, оснащенные упорами, роликовые приспособления, тиски.

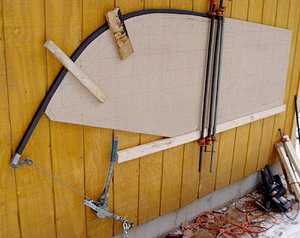

  • Если требуется получить изгиб значительного радиуса, потребуются приспособления в виде неподвижных оправок либо пластин плоско-параллельного типа с крепежным хомутом.

Для получения плавного изгиба трубы, имеющие высоту профиля больше 10 мм, рекомендуется заполнить наполнителем. В качестве него обычно используется среднезернистый песок либо канифоль. Альтернативный метод согнуть заготовку без нагревания и трубогиба – вместо наполнителя применить пружину, имеющую плотную навивку. Особенно хорош этот способ в тех случаях, когда стенки металлопроката слишком тонки. Пружина подбирается таким образом, чтобы она свободно входила в профильную трубу, но при этом заполняла ее достаточно плотно. Для облегчения извлечения «наполнителя» после окончания сгибания к концу пружины надежно крепится проволока.

Процесс гибки

При наличии некоторых слесарных навыков пружину заданного размера можно сделать самостоятельно, из стальной проволоки толщиной в 2 мм.

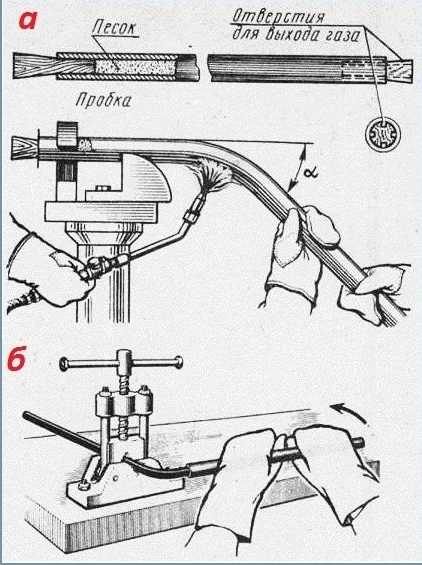

Горячий способ гибки

Если вы решили согнуть трубу с помощью подогрева, ее обязательно нужно засыпать наполнителем. Поскольку предстоит иметь дело с высокими температурами, в обязательный комплект «оборудования» входят защитные рукавицы из брезента.

Горячий способ гибки

Порядок выполнения работ соблюдается следующий.

  • Изготавливаются две заглушки, для чего используются деревянные бруски. Основание «пробки» по площади вдвое превышает сечение трубы, а ее длина выбирается в десять раз больше, чем расчетная ширина.
  • Одна из заглушек, уже подогнанная под сечение изгибаемого элемента, снабжается продольными пазами в количестве 4 штук. Они нужны для отвода паров, которые будут выделяться во время нагревания наполнителя и скапливаться внутри  трубы. Если не предоставить газу возможность выхода, заглушка будет выбита, а заготовка при сгибании – испорчена.
  • Участок заготовки, подлежащий сгибанию, перед обработкой отжигается.
  • Проще, доступнее и дешевле всего в качестве наполнителя использовать песок средней фракции. В идеале – очищенный строительный, однако можно взять даже самый обычный, используемый в детских песочницах. Только его придется подвергнуть дополнительной обработке. Сначала песок просеивается для устранения посторонних вкраплений. На первом этапе используется сито с ячейками не крупнее 2,5 мм, на последней – с ячейкой в 0,7 мм. Этот шаг обеспечит удаление пылевых примесей. Песок по всему объему прокаливается (температура обработки – 150 по Цельсию). Прокаливание является обязательным шагом: без него песок остается слишком влажным, и напор пара внутри изгибаемого фрагмента при работе газовой горелки может быть настолько велик, что профильную трубу элементарно разорвет.
  • Один из концов профильной трубы, подлежащей сгибанию, забивается заглушкой без каналов газоотвода.
  • В оставшееся открытым второе отверстие устанавливается воронка, через которую ведется засыпание песка. Заполнение должно идти порционно, чтобы сыпучее вещество заполнило полость предельно равномерно и по возможности максимально плотно. После введения очередной порции трубу следует обстукивать киянкой – резиновой или деревянной. Недостаточно плотная набивка ведет к сморщиванию нижней поверхности трубы либо разрыву верхней.
  • Когда заготовка будет доверху заполнена наполнителем, открытое отверстие закрывается второй заглушкой.
  • Место изгиба размечается мелом.
  • Сгибаемый элемент фиксируется тисками с шаблоном. Можно воспользоваться также трубным зажимом. Если на трубе имеется сварной шов, заготовка крепится таким образом, чтобы он был сбоку (не сверху или снизу). Это правило обязательно к соблюдению: сварные швы категорически не рекомендуется подставлять под растяжение либо сжатие.
  • Размеченный мелом фрагмент трубы докрасна раскаляется газовой горелкой.
  • Добившись нужной степени прогрева, трубу плавным движением, без резкости, сгибают в максимальном соответствии с шаблоном. Сделать это нужно одним движением, усилия во время сгибания руками прилагаются строго в определенной плоскости, либо горизонтальной, либо вертикальной. В противном случае будет нарушена соосность. Для сгибания на свободный конец заготовки надевается обрезок трубы с сечением большего размера. Находить на обрабатываемый элемент она должна свободно, но «сидеть» на нем должна плотно.
  • Когда труба остынет, изгиб сравнивается с шаблоном. Если он соответствует задумке, можно убирать заглушки и избавляться от песка. Если наблюдаются серьезные отклонения от шаблона, процедуру нужно повторить. Желательно все же справиться с задачей с первой, максимум со второй попытки. Иначе заготовка будет безнадежно испорчена.

В процессе гибки трубы нужно следить за степенью ее нагрева. Избыточное перекаливание недопустимо; если все же это случилось, нужно немного охладить заготовку естественным путем.

Когда сгибание завершено, пробки выколачиваются. Если они сидят слишком плотно, заглушки выжигаются газовой горелкой.

Горячий метод сгибания профильной трубы вполне годится для реализации в домашних условиях. Однако его лучше применять в тех случаях, когда элементу нужно придать единичный изгиб. Неоднократное нагревание трубы влечет за собой утерю металлом прочности.

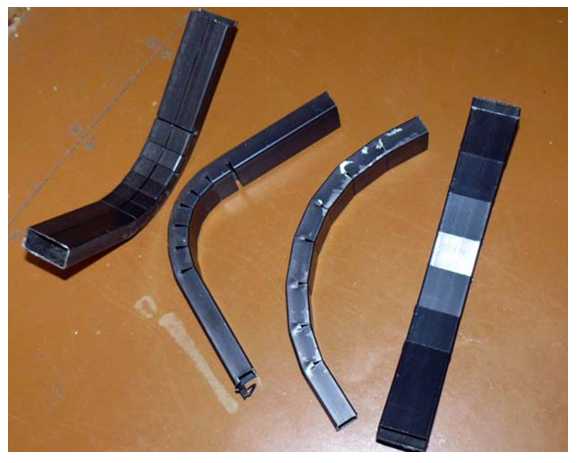

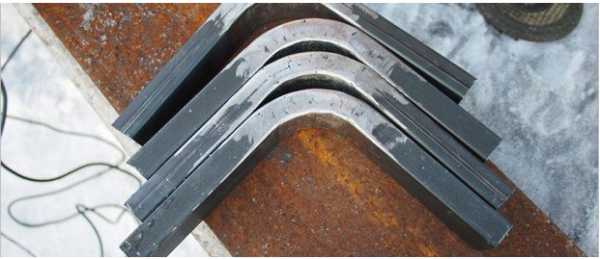

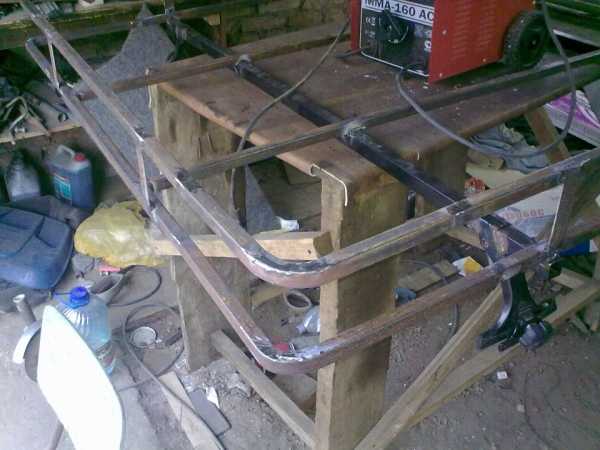

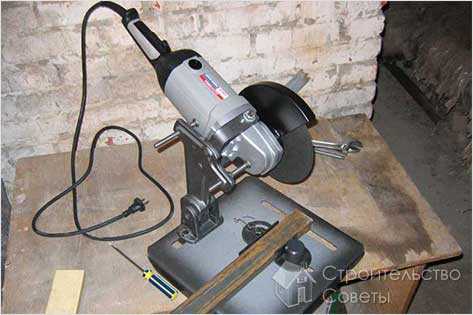

Сгибание трубы при помощи болгарки и сварочного аппарата

Метод пропилов

Придать профильной трубе необходимую криволинейную форму собственными руками можно и при участии болгарки в сопровождении сварочного аппарата. Для этого на намеченном участке делаются надрезы поперек элемента, не доходящие до конца. Затем труба изгибается под нужным радиусом, а места пропилов завариваются. Конечное изделии сохранит достаточно эстетичный вид (для этого будет достаточно тщательно зашлифовать сварные швы) без утери прочностных показателей. Единственное ограничение – наружная обшивка не должна иметь слишком значительный вес. Для оборудования тех же теплиц или навесов с тентовым покрытием такой способ получения изгиба может стать идеальным выбором. Преимущество методики в том, что профиль можно согнуть с любой степенью кривизны, чего другие методы обычно не позволяют.

Как согнуть профиль руками

Напоследок отметим: гнуть профиль руками, при отсутствии трубогиба, имеет смыл лишь в том случае, если намечено согнуть небольшое количество элементов. Когда обработке подлежит много заготовок, лучше все же немного потратиться и купить соответствующее приспособление: оно значительно сократит расход времени и сил мастера. Точно так же, если требуется всего один элемент с изгибом, имеет смысл подумать о его покупке – в особый расход он вас не введет, зато избавит от множества хлопот.

Посмотрите видео на данную тему:





viascio.ru

способы, основные хитрости, инструкция по сгибу разных материалов

Ремонт жилища, в частности ремонт частного дома, зачастую требует использование труб, причем не всегда идеально ровных. В таких ситуация возникает вопрос: как согнуть трубу без трубогиба в домашних условиях? Если знать все хитрости данного процесса, то сделать это довольно просто.

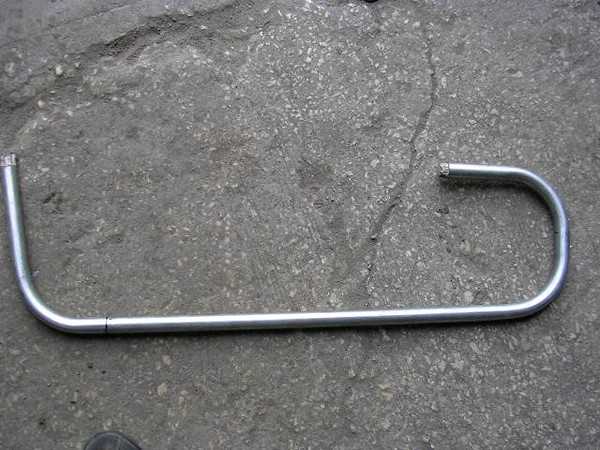

Способы сгибания металлической трубы под углом 90°

Металл – материал достаточно прочный, однако при особом воздействии довольно легко поддается изгибанию. На сегодня существует несколько методов сгибания металлической трубы своими руками.

  1. Использование колышков. При выгибании именно таким способом есть большая вероятность повреждения самой трубы или ее поломки. Избежать этого можно путем заполнения пустоты сухим мелким песком, установив после этого с обоих концов заглушки. Теперь можно переходить непосредственно к процессу сгибания. Для этого вкопайте в землю одну или несколько других заготовок и, используя метод рычага, постарайтесь согнуть ее. Если вы не совсем уверенны в своих силах, потренируйтесь на ненужных кусках с похожим стройматериалом. Данный прием можно применять для конструкций диаметром 16-20 мм. При необходимости и для трубоконструкций большего диаметра. Однако это очень сложный процесс. Также стоит учитывать ее материал. Для оцинкованных лучше использовать другие способы согнуть трубу без трубогиба.

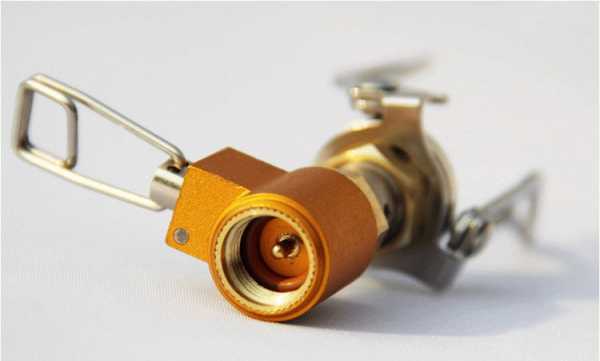

    Газовая горелка

  2. Нагрев металлоконструкции. Данный метод можно применять с целью изменения алюминиевого и стального трубопровода. Для проведения процедуры ее необходимо надежно закрепить в тисках, предварительно заполнив и путем применения газовой горелки нагревать до определенной температуры именно то место, в какое планируется дальнейший изгиб. Нужную температуру нагрева определить достаточно легко: при приближении листка бумаги к месту нагрева, она должна начинать дымиться. В случае нагрева стальной заготовки, дождитесь ярко выраженной красноты материала. В целях безопасности используйте перчатки.
  3. Использование плоскопараллельной пластины. Технология проведения процедуры требует от вас ее фиксирования в зажиме, после чего проводится искривление, причем делать это нужно вдоль пластины. Данный прием считается наиболее простым и экономным, однако неизменяющаяся кривизна пластины делает выполнение этого метода довольно непопулярным. Для качественного результата рекомендуется использование нескольких пластин с разной кривизной. Главным условием также является применение исключительно стальной трубы, причем длина этой конструкции должна быть достаточно велика.
  4. Употребление металлической пружины. Прием можно использовать для придания нужной форме заготовкам из цветных металлов с хорошей пластичностью. Пружина нужна для предотвращения возможной деформации стройматериала во время процесса сгибания. Для обеспечения хорошего результата рекомендуется учитывать размер пружины, он должен полностью соответствовать внутреннему диаметру металлической конструкции, поскольку ее необходимо вставить в полость. После этого можно производить сгиб, предварительно привязав саму пружину проволокой для облегчения дальнейшего процесса ее извлечения.

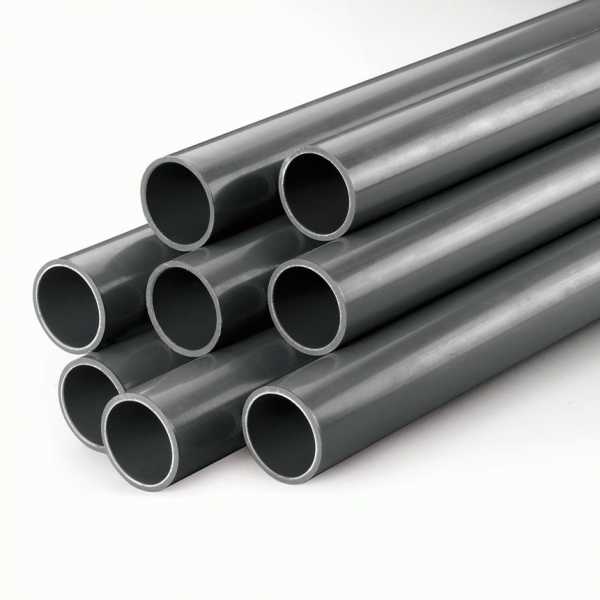

    Трубы прямые

  5. Применение воды в качестве наполнителя для полости. Вместо песка можно с легкостью использовать обыкновенную воду без примесей. Заполнив полость трубы, и закрыв отверстия заглушками, воду заморозьте. После чего требуется нагреть материал. Однако такой метод нельзя ни в коем случае применять для оцинкованных заготовок.

Видоизменение профильной трубы

Такой вид металлоконструкций зачастую используется для строительства теплиц различных размеров и предназначений, а также беседок и иных строений на участке. Основной особенностью стройматериала такого трубопровода является то, что при сгибании ее очень легко повредить, например, она может легко сплющиться или треснуть. Выход из данной ситуации довольно прост. Ее полость необходимо заполнить сухим мелким песком или водой (в дальнейшем воду нужно заморозить). Именно эти действия позволят исключить возможность повреждения трубы и достичь необходимого результата. Такой же прием подойдет и для дюралевого, и для латунного трубопровода.

Как согнуть квадратную профильную трубу?

Если в ваших руках находится квадратная труба с небольшим сечением, то ее легко можно согнуть и без нагревания. Однако заполнять полость песком или водой все же желательно. В отличие от привычных круглых заготовок вам понадобится резиновая киянка.

Сам трубопровод требуется поставить на две надежные опоры. После этого используя непосредственно киянку, делать изгиб изделия, причем совершать все действия нужно очень плавно и аккуратно во избежание возможного повреждения. Если вам надо достичь достаточно большого угла кривизны, для облегчения процесса материал можно нагреть в месте предполагаемого изгиба.

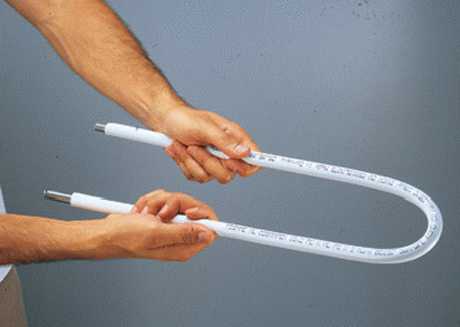

Правила выгибания металлопластика

Именно металлопластиковая труба чаще всего используется для обустройства системы теплого пола. Для обеспечения эффективности системы, надо обеспечить параллельную работу трубопровода с системой отопления.

Особенности укладки теплого пола подразумевают наличие большого количества сгибов. Однако в свободной продаже таковые отсутствуют. Делать изгибы приходится самостоятельно, а для этого необходимо знать все секреты материала и процедуры проведения.

Так же, как и в случае с металлической заготовкой, есть несколько способов получения необходимого заворота:

  • самый простой и дешевый метод согнуть трубу собственными силами, без применения подручных средств. Для этого стройконструкцию следует зажать крепко в кулаках и сгибать ее плавно. Старайтесь исключить возможность появления сильного перегиба. Существует норма для этого, которая предполагает наличие 15° кривизны на каждые 1-2 см металлопластиковой заготовки;
  • для иного способа вам надо позаботиться о наличии кусков проволоки, которыми нужно заполнить полости. Это позволит добиться плавного и ровного изгиба в кратчайшие сроки;
  • так как и для металлического трубопровода можно эксплуатировать в качестве наполнителя сухой мелкий песок, который нужно засыпать в полость и закрыть отверстия трубы заглушками. Один конец стройконструкции нужно закрепить, причем сделать это желательно достаточно надежно и прочно, а затем, используя паяльную лампу или газовую горелку, нагреть место дальнейшего изгиба. Проверка готовности материала к изменению формы проверяется листком бумаги.

Согнутые трубы

Особенности сгиба полипропиленовой трубы

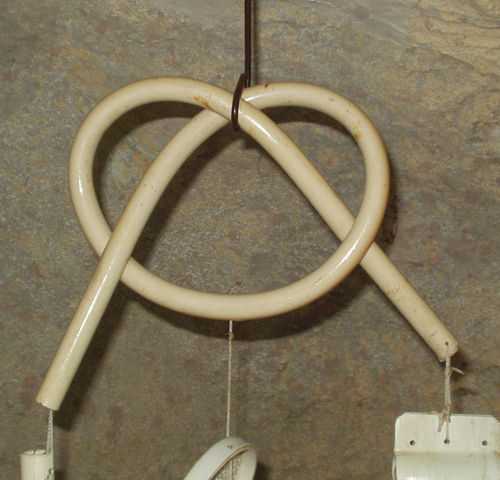

Бывают такие ситуации, когда вам просто жизненно необходимо согнуть именно полипропиленовую трубу. Однако мнения производителей сходятся в одном: делать этого нежелательно. Но если без этого никак не обойтись, воспользуйтесь одним из двух возможных методов.

Основные способы для изгибания полипропиленового материала:

  • первый способ подразумевает все тот же нагрев места изгиба. Использовать для этих целей надо строительный фен. Оптимальная конечная температура 150°С. Далее рекомендуется защитить руки перчатками, устойчивыми к высокой температуре, согните изделие до необходимой формы. Главное не забывать про основное правило: утолщенную стенку полипропиленовой конструкции надо размещать с внешней стороны изгиба. Теперь дождитесь полного охлаждения материала и внимательно осмотрите его. На поверхности не должно быть никаких вмятин или трещин;

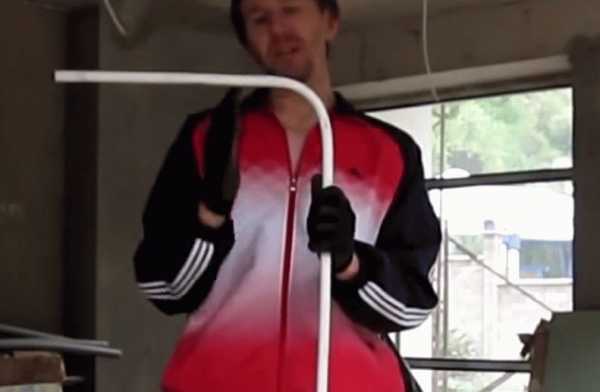

  • второй метод – холодный. Руками под силу согнуть такую трубу каждому, однако радиус изгиба не должен превышать 8 диаметров используемой трубы, иначе вы можете ее просто сломать.

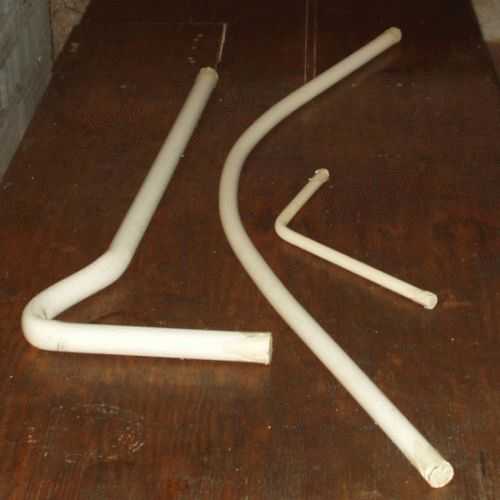

Как эффективно произвести сгиб пластиковой трубы?

Инструкция, которая поможет вам достаточно легко согнуть ПВХ трубу, включает в себя несколько пунктов, выполняя которые, вы без посторонней помощи в домашних условиях и пластиковому трубопроводу придадите нужную форму. Итак, для работы с ПВХ трубой вам нужно выполнить следующие действия:

Сгиб пластиковой трубы

  1. Приобретите древесноволокнистую плиту, из которой в дальнейшем вам необходимо будет соорудить специальную оправу. Эта оправа вам нужна для того, чтобы придать пластиковой конструкции определенную форму.
  2. После придания плите желаемой формы, ее нужно как следует отшлифовать. Лучше использовать для этого мелкую наждачную бумагу.
  3. Следующий этап включает в себя формирование из силикона подходящей по форме и размеру оболочки для вашей пластиковой заготовки. Эта оболочка служит креплением ПВХ конструкции в приготовленную заранее оправу. Помимо этого, она способна выполнять защитную функцию от царапин, сколов и других механических повреждений, коим подвержена поверхность пластиковой трубы.
  4. Теперь следует поместить сам предмет в приготовленную защитную оболочку.
  5. Следующий этап включает в себя нагрев места изгиба. Пластмасса, подверженная воздействию высокой температуры, начинает смягчаться и осаживаться на установленную оправу. Такие действия в итоге приведут к образованию желаемой формы пластиковой заготовки.
  6. После придания формы, ей необходимо дать время остыть. Для этого достаточно десяти-пятнадцати минут. Только после этого можно смело извлекать из оправы вашу видоизмененную ПВХ трубу, после чего строй-конструкцию нужно снова оставить для полного ее охлаждения.

Идеального изгиба трубы независимо от ее материала в домашних условиях добиться достаточно сложно. Однако если тщательно изучить теорию и провести не один эксперимент на ненужных участках подобной трубы, вы будете на практике четко понимать, как согнуть трубу без трубогиба и сможете делать это в любое удобное для вас время. Обязательно пользуйтесь нашими советами, чтобы сделать работу максимально правильно и без больших потерь.

aqua-sovet.ru

Как согнуть профильную трубу в домашних условиях

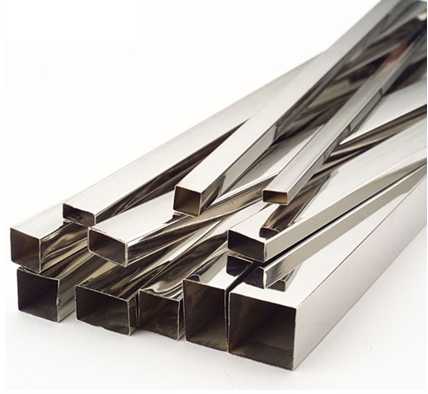

Профильная труба – это труба, имеющая квадратное или прямоугольное сечение. Поэтому, возможно, вы подумаете, что согнуть ее практически невозможно. Хотя на самом деле, зная, как согнуть профильную трубу, это процесс покажется вам почти пустяком.

Однако приступая к работе, надо точно знать, что именно вы хотите в результате получить. Гнуть трубу, как говорится «на глазок» — это лишняя трата и своего времени, и физических сил.

Неаккуратно приложенные усилия могут разрушить профильную трубу, даже несмотря на то, что она сделана из металла.

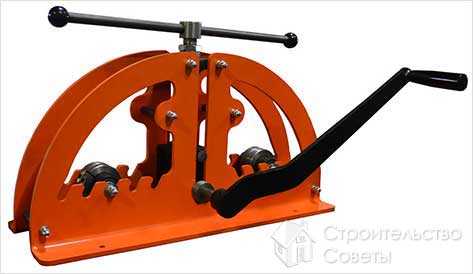

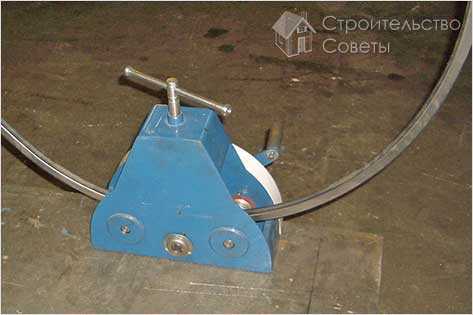

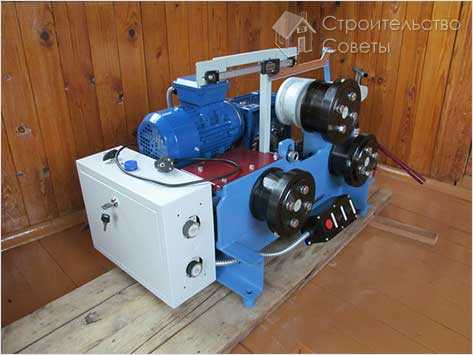

Станок для гибки труб

Так как согнуть профильную трубу надо очень аккуратно, чтобы по возможности не изменилось ее сечение и, конечно же, связанные с ним свойства (жесткость и прочность), то лучше всего воспользоваться для этих целей специальным станком, который называют профилегибом. Покупать такой станок для разовых работ финансово невыгодно, поэтому можно просто обратиться в фирму, которая это оборудование уже имеет и ее работники выполнят ваш заказ быстро и качественно. Стоимость таких работ может варьироваться, но в любом случае это будет гораздо дешевле, чем купить трубогиб для личного использования.

При использовании станка сгибание трубы обычно производится равномерно по всей ее длине.

Действовать следует постепенно, чтобы не появились изломы и не произошло сплющивание профиля, которое невозможно уже будет устранить.

При правильном приложении усилий вам удастся избежать также и таких дефектов, как появление гофрированных участков. Труба останется гладкой, так как трубогиб одновременно и растягивает, и изгибает ее, в то время как сжимающее усилие также возникает постепенно и действует постоянно, а не рывками.

Однако чтобы добиться повышенного качества работы, стоит воспользоваться методом изгиба с использованием плюсов гидростатического давления. Для этого профильную трубу необходимо полностью заполнить жидкостью, закрыв затем ее оба конца специальными заглушками. Сгибать на станке такую трубу следует начинать с ее центра, а не с края, постепенно уменьшая радиус изгиба до достижения нужной формы.

Гнем вручную

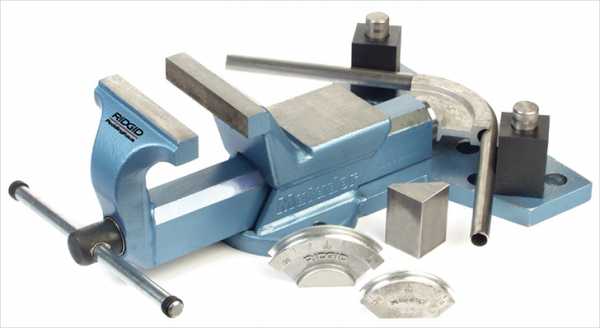

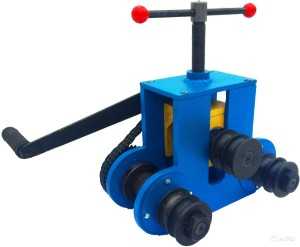

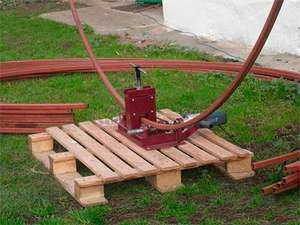

Другой вариант – воспользоваться ручным трубогибом, подходящим для выбранного вами сечения трубы. К сожалению, применение этого приспособления требует значительных физических усилий, которые «по плечу» не каждому из нас, так как согнуть профильную трубу, стенки которой имеют толщину в несколько миллиметров, достаточно сложно.

К тому же, если профильная труба имеет большое сечение, то согнуть ее вручную у вас не получится, так как к ручной трубогиб рассчитан только на строго определенные размеры трубы.

Домашний вариант

Если ни одного из вышеуказанных трубогибов (ни ручного, ни в виде станка) у вас нет, можете воспользоваться еще одним способом – согнуть трубу в домашних условиях с помощью «болгарки» и сварки.

В этом случае процесс будет выглядеть следующим образом и займет довольно много времени:

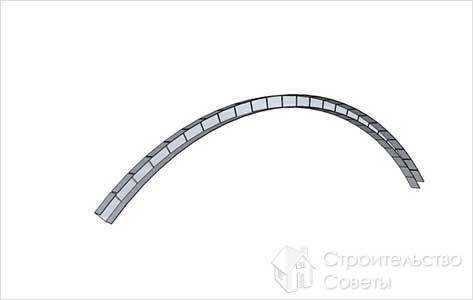

  1. Прежде всего, необходимо рассчитать радиус изгиба профильной трубы, который вам необходим.
  2. Нанесите на трубу отметки, по которым вы ее будете разрезать, чтобы затем изогнуть до нужной формы. Помните, что чем чаще будут пропилы, тем более плавным будет конечный изгиб профильной трубы.
  3. С помощью «болгарки» выполните пропилы трех сторон, все время оставляя четвертую сторону сечения нетронутой.
  4. Аккуратно изогните трубу до нужной формы. Для облегчения процесса можно воспользоваться своеобразным лекалом, выпиленным из дерева, внешний край которого будет повторять нужную форму изгиба. Приложите край (целую четвертую сторону) профильной трубы к нему, закрепите и приступайте к сгибанию до нужной кривизны.
  5. С помощью сварочного аппарата заварите пропилы. Швы должны быть достаточно аккуратными и прочными.
  6. Отшлифуйте места сварки, чтобы в итоге у вас получилась ровная поверхность.

Так как согнуть профильную трубу таким способом быстро у вас не получится, использовать «болгарку» и сварку лучше только для единичных работ или для сгибания труб большого сечения. Если же вам необходимо выполнить довольно большое количество изогнутых профильных труб, лучше сначала смастерить самодельный трубогиб.

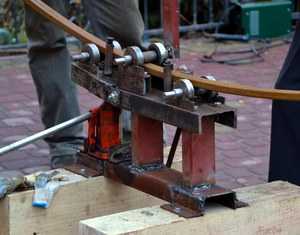

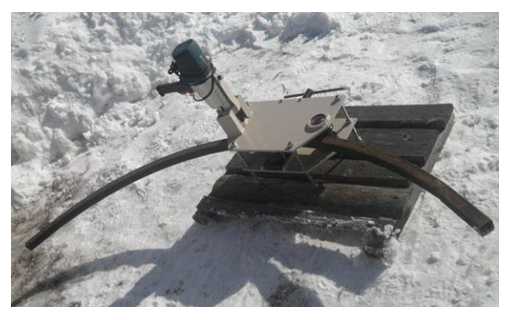

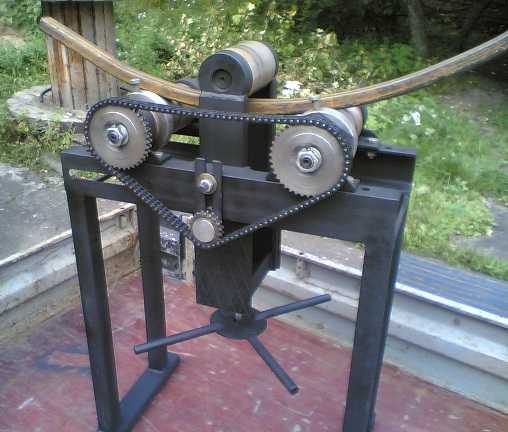

Трубогиб своими руками

Создать трубогиб своими руками не очень сложно, если вы, конечно же, знаете принцип его действия и основные элементы конструкции. В качестве подсказки при этом вы можете воспользоваться вот этим видео:

Пружина для изгибания трубы

Мастера знают еще один способ, как согнуть профильную трубу. Для этого они используют специально изготовленную пружину квадратного сечения, сделанную из стальной проволоки толщиной в 2-4 мм. Внешний размер пружины должен быть на 1-2 мм меньше внутреннего сечения профильной трубы.

Готовую пружину помещают в трубу. Затем с помощью паяльной лампы нагревают тот участок трубы, который необходимо согнуть (не забывая про специальные защитные перчатки и клещи), прикладывают его к болванке, имеющей необходимый радиус, закрепляют и надавливают до получения необходимого изгиба.

www.stroitelstvosovety.ru

Описание способов сгибания профильной трубы в домашних условиях

Очень многим домашним мастерам хотелось бы знать, каким образом можно согнуть профильную трубу без трубогиба, не используя при этом другое специальное оборудование. Такими вопросами задаются люди, которые собираются возвести на своём участке, к примеру, теплицу, но слабо представляют, как согнуть профильную трубу в домашних условиях.

Такие сооружения изготавливаются как раз из согнутых труб, поскольку они пропускают много света и отличаются высокой устойчивостью и долговечностью, если сравнивать их с другими приспособлениями. Может показаться, что согнуть металл очень сложно, но если разобраться в этом вопросе, то вполне возможно эффективно выполнить эту процедуру самостоятельно и без применения специальных инструментов.

Сложность сгибания профильного проката

Сущность процесса сгибания металлического проката состоит в том, чтобы профилю придать частичный или полный изгиб. Такую операцию обычно выполняют двумя способами: при помощи воздействия давления на трубу или с помощью нагревания определённого участка в той области, где нужно совершить изгиб.

По мере изгибания металлической трубы на поверхность металла действуют две силы:

  1. Сила сжатия, что приходится на внутреннюю часть изгиба.
  2. Сила растяжения, которой подвергается внешняя часть.

Как раз воздействие таких разнонаправленных сил и вызывает различные сложности, которые характерны при процессе сгибания любой металлической трубы.

Распространённые проблемы

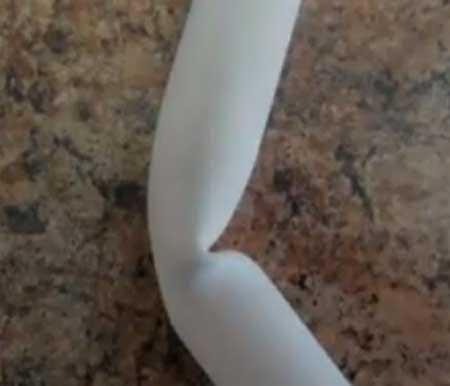

При сгибании материал может утратить свою соосность, а это приведёт к тому, что некоторые участки будут располагаться в разных плоскостях.

Стенка, что располагается с внешней стороны изгиба, будет подвергаться сильному растяжению, а потому может не выдержать каких-то нагрузок и просто лопнуть.

Внутренняя стенка также подвергается сжатию, поэтому покрывается складками, которые напоминают по форме гофру.

Многие люди, что впервые стараются согнуть трубу своими силами, вместо того, чтобы придать необходимую форму, просто сминают изделие и портят его.

Чтобы таких проблем не возникло, необходимо учитывать не только характеристики материала, но и геометрические параметры, такие как:

  • толщина стенок;
  • размеры сечения;
  • радиус, на который необходимо произвести изгиб.

Если обладать информацией обо всём вышеуказанном, то можно выбрать подходящую технологию сгиба трубы. В результате материал не сомнётся и не получит гофрированную поверхность.

Учёт профиля

К профильным трубам относятся такие изделия, что имеют разную форму поперечного сечения:

  • квадратную;
  • круглую;
  • плоскоовальную;
  • овальную.

Даже несмотря на такое разнообразие, чтобы возвести теплицу или навес, обычно используют прямоугольную или квадратную трубу. Это объясняется тем, что на плоских стенках гораздо проще смонтировать внешнее покрытие.

В магазинах продаётся большое количество профилей. Имеются разные геометрические параметры, основными из которых считаются площадь поперечного сечения и толщина стенки. А также стоит смотреть на пластические возможности материала. Этот показатель покажет минимально допустимый радиус закругления и поможет определить тот радиус, на который можно согнуть трубу, чтобы она не испортилась.

Для определения параметра минимального радиуса сгибания необходимо знать высоту профиля. Если собираетесь сгибать профильную трубу, что имеет поперечное сечение прямоугольного вида или квадрата, то следует соблюдать некоторые рекомендации.

Если имеется профиль не больше 20 мм, тогда её необходимо выгнуть на тех участках, длина которых превышает величину, что равна 2,5 xh (h является высотой профиля).

Если профиль изделия превышает 20 мм, тогда можно сгибать на участках, длина которых равняется 3,5 xh и больше.

Эти рекомендации пригодятся тем людям, кто своими руками собирается гнуть металлический профиль, чтобы изготовить стеллаж, навес или другие подобные конструкции. Но следует иметь в виду, что для качественного сгибания необходимо учитывать ещё и толщину стенки. Изделие, толщина которого меньше 2 мм, совершенно не подходит для сгибания, а потому необходимо выбрать более толстую конструкцию. Если толщина стенки меньше 2 мм, то лучше не гнуть трубу, а использовать сварку для соединения деталей.

Если на домашнем участке необходимо согнуть трубу, которая изготовлена из углеродистой или низколегированной стали, надо учитывать ряд нюансов. Подобные металлы после сгибания могут отпружинить и возвратиться в исходное положение, а потому такие конструкции необходимо повторно проверять по шаблону.

Величина отпружинивания характеризуется таким параметром, как момент сопротивления — Wp. Этот параметр указывается в строительной документации. И чем он будет ниже, тем меньше будет вероятность того, что профиль в процессе сгибания вернётся в своё первоначальное положение.

Самые популярные методы

В домашних условиях можно гнуть металл с помощью нагрева, а также в холодном состоянии. Нагрев обычно производят при помощи газовой горелки, тогда значительно повысится пластичность металла, а потому для изгиба необходимо будет прилагать гораздо меньше усилий.

Греть перед сгибанием надо исключительно трубы с диаметром сечения больше 10 см. Если гнуть нужно квадратные или прямоугольные конструкции, тогда ориентироваться стоит только на свой опыт и советы мастеров, которые уже занимались такой операцией. Если высота профиля не больше 10 мм, тогда необязательно гнуть при помощи нагрева. В случае, если профиль больше 40 мм, то нагрев обязателен.

Если труба имеет небольшой размер, то её можно согнуть в холодном состоянии при помощи ручных приспособлений. Чтобы получить заготовку с небольшим радиусом изгиба, можно использовать неподвижную плиту с упорами или тиски, а также роликовое устройство. Если требуется большой радиус кривизны, тогда нужно использовать неподвижные оправки или плоскопараллельные пластины, на которых можно закрепить деталь.

В горячем состоянии металл необходимо гнуть, только если высота профиля превышает 40 мм. Нагрев производится при помощи паяльной лампы или пламени газовой горелки. Труба должна обрести вишнёво-красный оттенок. Длина красного участка должна составлять примерно 6 диаметров трубы.

Разумеется, самым простым способом сгибания является применение трубогиба, при помощи него очень легко можно справиться с поставленной задачей. Если такого приспособления нет, то необходимо провести предварительные испытания на ненужном отрезке металла. Тогда можно будет определиться с тем, следует ли нагревать трубу или в этом нет никакой необходимости. Один конец трубы необходимо зажать в тисках, на второй нацепить трубку, имеющую большой размер внутреннего сечения. Если с таким рычагом получится согнуть металл, то процесс можно производить и без подогрева.

Предварительный нагрев

Для того чтобы самостоятельно согнуть трубу при помощи горячего метода, необходимо сначала заполнить её песком. Таким образом изгиб будет равномерным и качественным. Металл будет очень горячим, а потому всю работу нужно проводить в специальных перчатках.

Сгибание осуществляется в такой последовательности:

  1. Заглушками затыкаются оба края трубы. Длина заглушек должна быть в 10 раз больше ширины их основания.
  2. После того как подгонка заглушек прошла успешно, на одной из них необходимо сделать 4 продольных паза, через которые будут выходить пары газа, что скапливаются внутри при нагревании.
  3. Тот участок, который будет нагреваться, предварительно нужно отжечь.
  4. Внутрь следует засыпать песок средней зернистости. Если нет хорошего очищенного песка, то можно взять любой в детской площадке, но сначала его необходимо просеять через хорошее сито, чтобы удалить все мелкие камушки.
  5. Подготовительный песок сначала нужно прокалить при температуре 150 градусов по Цельсию.
  6. Перед тем как набивать песок, один конец трубы необходимо заглушить, а заглушку во второй конец вставлять только тогда, когда весь песок полностью будет находиться внутри. Чтобы труба полностью им заполнилась, необходимо постукивать по стенкам изделия. Для этого лучше взять деревянную или резиновую киянку.
  7. Теперь можно закрывать вторую заглушку.
  8. Тот участок, что будет подвергаться нагреву, необходимо отметить мелом.
  9. Труба крепится в тисках с шаблоном или в специальном зажиме. Нельзя зажимать сварной шов, если такой имеется, поскольку он может лопнуть.
  10. Тот участок, что был отмечен мелом, нагревают докрасна при помощи горелки. Затем трубу аккуратно начинают сгибать в один приём, прикладывая достаточно усилий.
  11. Когда металл остывает, изделие необходимо сравнить с шаблоном. Если всё нормально, то из трубы можно удалять затычки и песок.

Такой метод можно с лёгкостью применить в домашних условиях, а использовать его нужно в том случае, если есть необходимость сформировать единый угловой изгиб. Лучше избегать многократного нагрева материала, поскольку потеряется прочность, а это будет губительно для арочной конструкции.

Сгибание без нагрева

Сгибать трубу без нагрева можно с наполнителем или без него. Не следует заполнять песком трубу, которая имеет высоту профиля не больше 10 мм.

Если труба небольшого размера, то вместо песка можно наполнить её стальной пружиной, которая будет обеспечивать равномерную деформацию. Нужно подобрать такую пружину, чтобы она свободно вошла внутрь, но достаточно плотно там засела. Чтобы не возникло проблем с удалением пружины после проведения операции, необходимо к крайнему звену прикрепить проволоку.

Изгиб получается с применением простых приспособлений, таких, как тиски, гибочная плита или оправка.

Гораздо проще использовать ручной трубогиб, который имеет круглый профиль. К этому приспособлению приделываются рабочие ролики, форма выемки в которых соответствует профилю трубы.

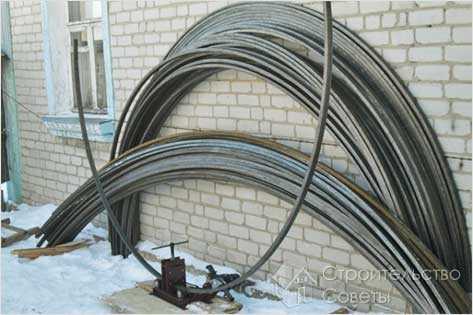

Очень эффективен в сгибании профилегибочный станок, который можно приобрести или сделать самостоятельно.

Приспособления для сгибания

Холодное сгибание можно выполнить при помощи следующих устройств:

  1. Если труба мягкая и стальная с высотой профиля не больше 10 мм, то потребуется ровная плита с отверстиями, куда будут вставляться упоры. С помощью этих штырей будет производиться сгибание по требуемым параметрам. У такого метода есть недостатки: сгибание недостаточно точное, а также при применении нужно приложить большое количество физических сил.
  2. Если профиль высотой в 25 мм и больше, тогда надо использовать роликовые приспособления. Трубу нужно хорошо зафиксировать в тисках, а усилие прикладывать с помощью специального валика. Такое приспособление позволит получить более качественный изгиб, но тут тоже потребуется приложить немало усилий.

Гибочная плита

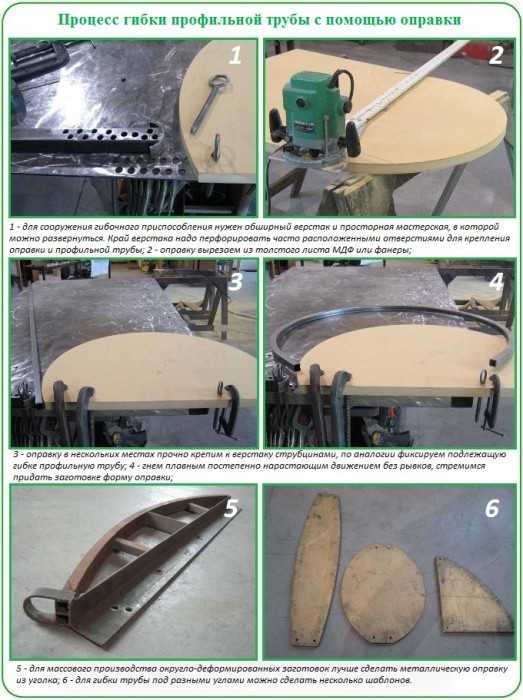

Чтобы эффективно согнуть стальную и алюминиевую трубу дома, можно изготовить специальную гибочную плиту, воспользовавшись некоторыми рекомендациями.

Роль плиты играет панель, которую можно вырезать из металла большой толщины. Такая панель приваривается к стойке, что устанавливается на специальном пьедестале. В панели сверлят 2 отверстия, необходимых для установки болтов, которые будут служить опорами. На один болт крепится насадка, при помощи которой будет регулироваться радиус изгиба. Чтобы была соосность, надо заготовить металлическую пластину и зафиксировать ее болтами.

Сгибание профильной трубы дома — дело, конечно, непростое, но вполне осуществимое. Необходимо просто обладать некоторыми слесарными навыками и инструментом.

tokar.guru

Как согнуть профильную трубу в домашних условиях без трубогиба: видео инструкция

Профильные трубы отличаются от водопроводных квадратным или же прямоугольным сечением. Именно такая форма стала причиной возникновения распространенного мнения, что согнуть сие изделие в домашних условиях просто-напросто невозможно. Но это утверждение ошибочно, в чем мы и постараемся вас убедить в рамках данной статьи.

Трубогиб: гениальное изобретение для работы с любым металлопрофилем

Разумеется, легче всего согнуть любую трубу в специализированной мастерской, оснащенной таким интересным устройством, как трубогиб. Оно позволяет избежать всяческих дефектов обрабатываемого изделия, особенно если заполнить его водой и воспользоваться всеми преимуществами гидростатического давления. В этом случае вы избежите даже появления так называемой «гармошки» в месте сгиба.

В домашних условиях можно использовать ручную версию станка, однако сразу скажем, что она имеет целый ряд недостатков:

  • необходимость в применении немалого усилия. Если с физическими данными у вас проблема, то согнуть профильную трубу вряд ли получится. Ну разве что вы призовете на помощь еще парочку друзей;
  • невозможность согнуть изделие с большим сечением. В этой ситуации вы вряд ли избежите серьезных его дефектов, а желаемого результата так и не добьетесь;
  • в процессе работы на ручном станке очень трудно согнуть профильную трубу без ее сплющивания, что делает получившуюся деталь непригодной для дальнейшего использования.

Используем подручные средства

В силу перечисленных выше недостатков, от использования в домашних условиях ручного трубогиба нам придется отказаться.  Впрочем, наличие этого станка совершенно необязательно, если в вашем распоряжении имеется болгарка и сварочный аппарат. И тот, и другой инструмент сегодня можно встретить в арсенале любого хорошего хозяина, поэтому думаем, что у вас все это тоже есть.

Читайте также: Как для скважины подобрать глубинный насос

На фото и видео подробно описан процесс, позволяющий практически без усилий согнуть прямоугольник или квадрат. Здесь же мы перечислим основные этапы работ:

  • вычисляем радиус изделия, ради которого вам потребовалось сгибать профильную трубу;
  • в зависимости от полученного результата, размечаем изделие. Лучше всего нанести как можно больше меток на одинаковом расстоянии друг от друга, чтобы обеспечить высокую точность процедуры;
  • по меткам делаем аккуратные пропилы. Именно для этой цели нам нужна болгарка. Профильную трубу надо обработать с трех сторон, оставив четвертую в качестве основы;
  • сгибаем изделие. Делать это можно на глаз, так как правильно выполненные пропилы не дадут промахнуться. Но если опыта в этом деле у вас мало, лучше воспользоваться деревянной «формой» – такая болванка изготавливается заблаговременно;
  • запускаем сварку и предельно аккуратно завариваем все пропилы. Чем качественнее будут швы, тем меньше вам придется потом доводить профильную трубу до совершенства;
  • тщательно обрабатываем изделие, шлифуем его до тех пор, пока все соединенные поверхности не станут идеально ровными.

Используем пружину: быстрый и простой способ

В домашних условиях можно относительно легко согнуть профильную трубу и с помощью специальной пружины, изготавливаемой для конкретного изделия. Выполняется она из высокопрочной стальной проволоки – лучше всего, если ее диаметр будет достигать 3-4 мм, что значительно увеличит шансы на успех. Сечение пружины должно быть лишь на пару миллиметров меньше сечения сгибаемой трубы, а форма – либо квадратная, либо прямоугольная.

Осуществляется процедура следующим образом:

  • подготавливаем металлическую или деревянную болванку, которая должна иметь требуемый вам радиус. Именно она позволит обеспечить нужную форму обрабатываемой трубы;
  • полностью погружаем пружину в изделие;
  • с использованием газового резака или сварочной горелки, паяльной лампы или другого подобного устройства аккуратно прогреваем профильную трубу. Учитывайте тот факт, что изделие имеет обычно тонкие стенки, из-за чего чрезмерный нагрев может привести к повреждениям и дефектам;
  • прижимаем изделие к болванке, надежно закрепляем его, чтобы исключить соскальзывание и с небольшим усилием жмем до упора.

В результате таких манипуляций вы сможете согнуть до нужных пределов профиль без упомянутой выше «гармошки» и сплющивания металла. Главное – просто качественно сделать прочную и подходящую по всем размерам пружину.

canalizacii.ru

Сгибание труб без трубогиба в домашних условиях: медную, алюминиевую, квадратного сечения

Проживание в частном секторе или на даче сопряжено с постоянными работами – где-то что-то нужно починить, где-то – подпереть и т. д. В качестве стройматериала нередко используются металлические трубы, и их нередко требуется согнуть, даже не имея под рукой специального приспособления –трубогиба. Труба – прочная конструкция, поэтому для ее сгибания требуется иметь определенные навыки.

Содержание материала

Варианты проведения работы

Трубогиб существовал не всегда. И тем не менее раньше как-то выходили из ситуации, если требовалось согнуть трубу. Для этого и сейчас можно применять следующие методики:

  • Использование колышков. Предварительно трубу следует заполнить сыпучим песком, чтобы не повредить изделие, а с обоих концов установить заглушки. Затем в землю закрепляются колышки, которые будут использоваться в качестве рычага. Таким способом производится изгиб изделий небольшого диаметра, где не требуется больших усилий. Поверхность материала не должна быть оцинкованной, поскольку это приведет к ее разрушению.
  • Разогрев изгибаемого участка. Заготовку требуется зажать в тиски. Газовой горелкой разогревается участок, который нужно будет гнуть. Степень разогрева можно проконтролировать, поднеся бумагу, которая должна задымиться. Визуально при этом металл разогревается до красного цвета.
  • При помощи стальной пружины. Таким способом можно гнуть изделия из цветного металла, где не требуется приложения больших усилий. При вставлении пружинящего элемента во внутреннюю полость и осуществляется процесс изгибания.

Профили квадратного сечения

Согнуть профильное изделие без трубогиба тоже вполне возможно. Такая конструкция имеет разные конфигурации в сечении и при сгибании полость заполняется песком в целях избежания повреждений. Также вместо песка допускается применение воды.

Согнуть квадратное сечение заготовки можно при помощи киянки, которая представляет собой резиновый молоток. Она устанавливается на двух опорах и гнется под ударами киянки. Если угол изгиба требуется большой, то желательно изгибаемый участок нагреть.

Согнуть квадратную трубу будет проще, если под руками имеется болгарка и сварочный аппарат. Процесс при этом облегчается, а качество работы возрастает. Делается это так:

Также рекомендуем прочитать:

  • Предварительно проводится расчет получения необходимого угла сгиба.
  • На ровном участке, где будет проходить изгиб, болгаркой осуществляются пропилы трех поверхностей.
  • Затем гнут изделие без больших усилий.
  • Все пропиленные места свариваются.
  • Места, где остались следы сварки, зачищаются.

Металлопластиковые изделия

Согнуть трубу из мягкого металла или пластика в домашних условиях можно благодаря использованию специальной пружины, предварительно навитой на брусок квадратного сечения. Вставив пружину в медный профиль, гнут его на трафарете до получения нужного угла.

Металлопластиковые трубопроводы требуется гнуть под большим радиусом, поскольку используются они для водного подогрева пола и заполняют всю территорию поверхности.

Действовать, чтобы согнуть пластиковую трубу, нужно очень осторожно, поскольку приложение больших усилий может привести к нарушению алюминиевого слоя и утрате герметичности. При отсутствии трубогиба можно воспользоваться нескольким советами:

  • Изгибать ручным способом. На первом этапе изделие следует согнуть, руками до угла равного 20 градусов. Затем серией сгибаний в количестве 15 раз вывести угол до 180 градусов. Недостатки этого метода в том, что диаметр изделия не должен превышать 20 мм. При необходимости, выравнивание проводится в обратном порядке.
  • Изгиб с применением пружины. Пружина вставляется в полость и изделие аккуратно изгибается. Затем пружину следует извлечь.
  • Загиб с применением фена, который создает поток теплого воздуха, нагревающего трубопровод. Гнуть металлопластик следует одним быстрым движением.
  • Метод с применением песка. При этом одно отверстие трубопровода следует заглушить, а через второе засыпать песок. После этого гнуть до нужного угла.

Важно помнить, что в зависимости от диаметра некоторые методы неприменимы, тогда изделие требуется предварительно разогреть.

Мягкие металлы (медь, алюминий)

Сложность работы с алюминием заключается в его мягкости. Вот несколько способов:

  • Изгиб с применением газовой горелки. Алюминий должен раскалиться до красного цвета, после этого можно начинать сгибать.
  • Полость заполняется песком. Вместо песка можно воспользоваться водой, которую следует заморозить. Затем заготовка укладывается между двумя опорами и с помощью резинового молотка изгибается на необходимый угол. В дальнейшем песок высыпается. Если использовался лед, то изделие разогревается и вода выливается.
  • Изгиб при помощи пружины. Пружина вставляется в трубу и конструкция гнется. Если алюминий мягкий, то загиб можно проводить руками. В случае если труба большого диаметра, то следует воспользоваться резиновым молотком.
  • С применением металлической плитки, в которой просверливаются 2 отверстия и вставляются 2 штыря. Профиль фиксируется в штырях и изгибается на необходимый радиус. Недостатки этого метода в том, что гнуть можно только трубопроводы большой длины, изгиб которых не требует особых усилий. Маленькие трубки согнуть таким методом очень тяжело.
  • Загиб с помощью плоскопараллельных пластин. В них существуют специальные пазы с хомутом для фиксации. Однако гнуть можно трубки не более 4 мм.

Медь – материал очень мягкий и удобный, поэтому согнуть медную трубу в домашних условиях несколько проще. Способы изгиба медного трубопровода без трубогиба следующие:

  • С применением пружины, которая изготовляется из высококачественного материала, содержит плотные витки, и толстую жилу. Желательно, чтобы длина пружины соответствовала протяженности трубы, а при заходе свободно входила в полость. При работе с трубами маленького диаметра, наоборот, изделие загоняют во внутреннюю полость пружины. Затем разогревают горелкой медь до возможности ее деформирования, гнут и оставляют в таком состоянии до полного остывания.
  • В медную конструкцию насыпают песок и кладут на две опорные поверхности. Затем идет разогрев и заготовку можно медленно гнуть.

Полипропиленовые конструкции

С полипропиленовыми трубами нужно работать очень осторожно, потому что такие изделия легко ломаются. Существует 2 варианта сгибания полипропиленовых трубопроводов:

  • Разогреть изгибаемый участок феном до температуры в районе 150 градусов и согнуть. Хорошенько осмотреть пропиленовый материал на предмет трещин.
  • Применить кондуктор, который представляет собой пружину. Вставляя ее в пропиленовую трубу, можно руками изгибать конструкцию на любой угол.

Любую трубу можно согнуть без помощи трубогиба. Но чтобы знать, как загнуть трубу, следует изучить материал, из которого она изготовлена, и способы загибки.

Еще вариант статей по теме

1teplica.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
