Как металл покрыть цинком – Цинкование в домашних условиях – правильное нанесение покрытия + Видео

alexxlab | 19.08.2019 | 0 | Вопросы и ответы

Содержание

Что дает металлам цинковое покрытие? Как цинк защищает от коррозии?

Мы часто слышим и видим в рекламе, что если уж защищать металлы от коррозии, то только с помощью цинка. Но, не все знают – почему именно цинк? Что же дает металлам цинковое покрытие – расскажем в этой статье.

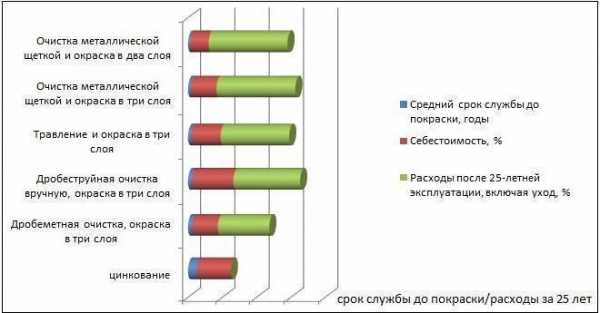

Цинкование – самый эффективный метод защиты

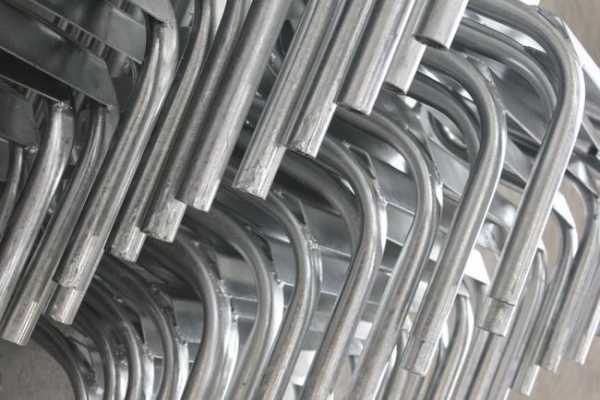

Цинкование – это покрытие различных металлических поверхностей слоем цинка с целью защиты от коррозии. То, что именно цинкование является наиболее эффективным методом в борьбе с ржавчиной, выяснили давно, более 200 лет назад. При проведении исследований различных методов именно цинкование показывало самые долгосрочные результаты – более 50 лет металлы, покрытые слоем цинка, не ржавеют.

С тех пор специалисты в области антикоррозии применяют цинкование различными способами. Изначально это было горячее цинкование, затем гальваническое, диффузионное, газодинамическое. Но, в 80-х годах XX века произошел определенный прорыв в этой области, появился новый метод – холодное цинкование.

Холодное цинкование – наиболее удобный, экономичный и долговечный способ нанесения цинкового покрытия. Он заключается в покрытии подготовленной поверхности металла составом с очень высоким (96-98%) содержанием цинка, а так же различных добавок. Наносить состав для холодного цинкования можно с помощью обычной кисти или валика, прямо на месте эксплуатации конструкции, то есть ее не нужно никуда отвозить. Результатом такой защиты является отсутствие коррозии на протяжении 25-50 лет, причем металлы под защитой холодного цинкования коррозируют в 3 раза медленнее, чем защищенные другими способами, несмотря на тот же цинк в составе (по проведенным исследованиям Фулмеровского центра). В чем же секрет?


Как работает покрытие цинком?

Железо при взаимодействии с влагой и кислородом окисляется и образует на поверхности непрочную, рыхлую пленку, она постепенно и прекращается в ржавчину. Такая ненадежная защита продолжает пропускать влагу и кислород вглубь железа и разрушать его. Но, цинк, олово и алюминий при взаимодействии с влагой и кислородом образуют прочную пленку, не пропускающую разрушения дальше. Именно поэтому с помощью тонкого слоя этих металлов защищают другие металлы, более подверженные коррозии.

Цинк выделяется среди этой группы “прочных” металлов тем, что обеспечивает дальнейшую защиту от влаги и кислорода даже при повреждении покрытия, в то время как защита олова или алюминия при нарушении целостности слоя слабеет или даже начинает способствовать коррозии.

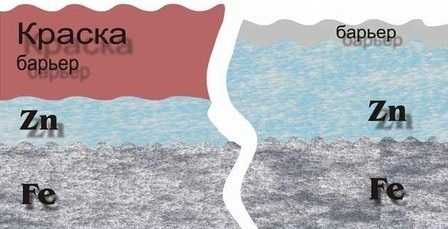

Цинк защищает металлы сразу двумя способами – барьерным (пассивным) и катодным (также называемым активным, протекторным или электрохимическим).

Катодная защита подразумевает, что цинк при нанесении на железо образует с ним гальваническую пару, в которой железо – менее активный металл, а цинк – более активный. При контакте с влагой и кислородом цинк-анод вступает в реакцию первым, жертвует свои электроны на борьбу с коррозией, а железо – катод принимает электроны, защищается и остается практически не тронутым ржавчиной. Защитный процесс продолжается до полного истощения слоя цинка.1 слоя в 40-60 мкм хватает на 10-25 лет.

Сразу 2 способа защиты, которые сменяют друг друга, очень пригождаются металлам с первого дня эксплуатации. Дело в том, что любое покрытие составом не герметично на 100%, а имеет дефекты и поры. Цинковое покрытие также может пропускать некоторое количество кислорода на начальном этапе использования. Именно тогда оно защищает металлы от ржавчины протекторным или электрохимическим способом. В процессе эксплуатации происходит уплотнение структуры покрытия, полное растворение цинковых соединений и вступает в силу барьерная защита, как при горячем цинковании. Если целостность покрытия будет нарушена (царапины, механические повреждения, разъедание химикатами), то за работу снова возьмется катодная защита.


Не просто цинк – или почему холодное цинкование защищает дольше?

На практике, цинковое покрытие – самое надежное и долговечное. Однако, одно цинковое покрытие, другому рознь. Вы можете приобрести краску с цинком, правильно ее нанести, но защита не прослужит десятки лет. Потому, что цинк, добавленный в краску, не будет работать таким способом. Такую длительную защиту (25-50 лет) дают только составы для холодного цинкования. Почему же холодное цинкование долговечнее других цинковых способов обработки?

Холодное цинкование обеспечивает те же защитные характеристики, как и другие методы, например, горячее цинкование. Но, в отличие от них гораздо проще наносится на месте эксплуатации конструкций, меньше стоит и дольше служит.

В составах для холодного цинкования содержится 96 и более % цинка, чистотой 99,995%. То есть почти на 100% без примесей! А чем выше концентрация цинка и его чистота – тем дольше прослужит покрытие. Именно это позволяет «холодному» покрытию коррозировать максимально медленно, по сравнению с другими методами оцинковки. Частицы цинка в составе защищены смолами – это еще повышает защитные характеристики покрытия. Кроме того, минимальный размер частиц (от 12-15 мкм, до 3-5 мкм в разных составах) и их овальная форма образуют прочное электрохимическое соединение с металлом. Благодаря этому, даже царапины и повреждения на поверхности покрытия не приводят к его отслаиванию, сохраняя отличную адгезию. Так могут только активные покрытия с катодной защитой. А просто покрытия, в которых добавлен цинк – так не могут.

Даже такой проверенный метод цинкования, как горячий, немного уступает холодному цинкованию. Потому, что при горячем цинковании используются составы с содержанием цинка 80-85% с чистотой до 98%. Смолы, защищающие цинк там отсутствуют, так как не выдержат нагрева до 400°С и все равно потеряют защитные свойства. К тому же, не каждую конструкцию можно разобрать, перевезти и поместить в горячую ванну с цинком.


Сколько прослужит цинковая защита, нанесенная холодным способом?

Сроки действия покрытий, нанесенных методом холодного цинкования, отличаются в зависимости от условий эксплуатации  и толщины слоя, а так же от степени очистки поверхности металла. Загрязненная атмосфера, влияние различных химикатов, бензина, солей, щелочей и нефтепродуктов могут незначительно, но ускорить истощение покрытия. Срок действия покрытия, эксплуатируемого на открытом воздухе, всегда меньше, чем более бережное использование внутри помещений.

Сроки, гарантированные производителем для состава холодного цинкования Барьер-цинк:

Зависимость толщины слоя и срока службы покрытия Барьер-цинком:

  • 40 мкм: 7-10 лет;
  • 60 мкм: 10-20 лет;
  • 80 мкм: 14-25 лет;
  • 100 мкм: 18-25 лет;
  • 120 мкм: более 20 лет.

Стоит отметить, что это сроки, которые гарантирует производитель. Реальные сроки службы покрытия в 1,5-2,5 раза превышают гарантийные. К тому же срок службы такого покрытия всегда можно продлить, в любой момент, добавив еще слой и сделав его толще.


Есть вопросы по выбору состава? Обращайтесь в представительство в вашем городе:

в Санкт-Петербурге: +7 (812) 603-41-53, +7 (921) 927-58-47
в других городах: 8 (800) 707-53-17
e-mail: [email protected]

terazinc.ru

Технология и методы цинкования металла – предназначение и способы реализации

Несмотря на свою прочность и надежность, металл имеет склонность к коррозии, которая может подточить как самую простую деталь, так и сложную конструкцию. Если не будут предприняты предварительные меры защиты или вовремя не приостановлен разрушающий процесс, то разрастание ржавчины приведет к необратимым последствиям. На поверхности железа появятся язвы, материал станет пористым, ломким и начнет крошиться. Технология и методы цинкования металла позволяют значительно продлить срок эксплуатации изделий и конструктивных элементов. На сегодняшний день существует несколько способов нанесения защитного покрытия, каждый из которых имеет свои плюсы и минусы.

Предназначение цинкового покрытия

Повышенная влажность является врагом номер один для необработанных стальных деталей, узлов и конструкций. Но если они будут качественно оцинкованы, коррозии металла получится избежать. Дело в том, что защитное покрытие принимает на себя агрессивное воздействие внешних факторов, предохраняя, тем самым, стальную поверхность до тех пор, пока внешний слой цинка полностью не разрушится. Но это не означает, что при незначительном повреждении покрытия сразу же появится ржавчина. В этом случае при непосредственном участии кислорода и влаги начинает происходить химическая реакция, результатом которой становится образование гидроксида цинка, способного обеспечить хорошую защиту металла от коррозионных процессов. Покрытие из цинка становится не только барьером, ограждающим сталь от воздействия влаги и предотвращающим окисление. Оно способно создать и электрохимическую защиту, так как обладает более высоким показателем электроотрицательности по сравнению с железом.

Цинкование относится к разряду наиболее действенных технологий, способных избавить от появления разрушающих процессов коррозии и окисления металла.

Методы цинкования металла

Нанесение цинкового слоя, представляющего собой достаточно тонкую, но прочную пленку, производится разными способами. Причем, работы могут выполняться как на промышленном оборудовании, так и в домашней мастерской. Кустарное производство используется для малозначимых деталей и изделий.

Выбор метода цинкования во многом зависит от эксплуатационных условий, определяющих требуемые технические требования к защитному слою. Его толщина формируется в процессе нанесения цинка – чем короче по времени окажется воздействие рабочей среды, тем тоньше на поверхности металла образуется пленка. Но здесь должна соблюдаться простая истина – для создания долгосрочного покрытия, содержание цинка в нем должно быть больше. Следует учитывать, что защитный слой после нанесения необходимо предохранять от существенных механических воздействий, так как он вполне может разрушиться из-за своей определенной хрупкости.

Технология и методы цинкования металла подразумевают использование следующих способов:

  • холодный – обычная окраска;
  • горячий;
  • газо-термический – напыление;
  • гальванический;
  • термодиффузионный.

Для создания более значимой защиты нередко применяют несколько видов покрытия. К примеру, поверхности дополнительно окрашивают.

Холодное цинкование

Технологичный, широко используемый способ, максимально простой в реализации, представляет собой обработку стальной поверхности грунтовочным составом, основным компонентом которого является высокодисперсный порошок цинка. Его разводят жидким связующим в пропорции, указанной производителем в сопроводительных документах. Одной из причин популярности данного метода считается возможность нанесения защиты собственными силами, без какого-либо специального оборудования. Требуется лишь кисточка, валик, а при сложной конфигурации поверхностей или трудности доступа к ним – краскопульт.

Готовый слой после холодного цинкования содержит не менее 89% цинка, а в лучшем случае показатель может достигать 93%.

Важным преимуществом рассматриваемого метода является возможность обработки поверхностей уже смонтированных элементов или узлов, а также восстановления разрушенного защитного слоя при ремонтных работах. Холодное цинкование используют, также, на сварных швах и термообработанных деталях. Покрытие выдерживает температурные расширения, оставаясь цельным благодаря своей эластичности. Работать с составом допускается при соблюдении санитарно-гигиенических норм, требующих наличия средств индивидуальной защиты, так как в «холодных» составах имеются органические растворители.

Горячее цинкование

Хотя метод позволяет нанести качественный и долговечный защитный слой, технология не является лидирующей. Процесс требует наличия сложного оборудования он трудозатратен и экологически небезопасен, так как в процессе используются химические реагенты, а цинк находится в расплавленном состоянии.

На первоначальном этапе выполняется подготовка металлических поверхностей:

  • механическая очистка;
  • химическое обезжиривание;
  • кислотная обработка в целях травления с последующей промывкой;
  • флюсование;
  • просушивание.

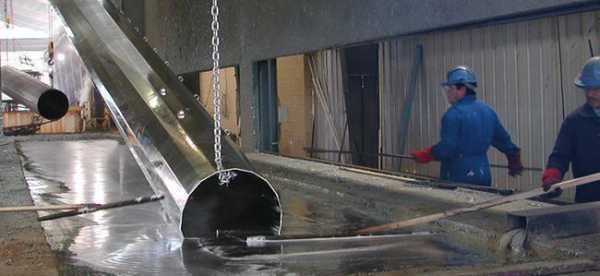

Затем детали и узлы помещают в ванну с горячим цинком, где происходит формирование тонкой защитной пленки, в состав которой, кроме основного компонента, входит еще и железо. В ходе дальнейшей принудительной сушки посредством сжатого воздуха, жидкий цинк равномерно распределяется по металлической поверхности и застывает. При этом никаких подтеков не остается, так как излишки с поверхности металла чудесным образом удаляются.

Существенный минус горячего цинкования заключается в ограничении размеров обрабатываемых изделий, связанном с габаритами рабочей емкости.

Газо-термическое напыление

На стальные листы, крупногабаритные изделия, детали и объемные узлы цинковое покрытие наносится по технологии напыления. Сухая смесь при нагреве в специальном горелочном аппарате расправляется и тут же посредством газовой среды под напором выносится на обрабатываемую поверхность. Частички цинка с силой ударяются о металл и расплющиваются, принимая форму чешуек. Слой получается пористым, поэтому требуется его дополнительная окраска.

Гальваническое цинкование

В результате электрохимического воздействия происходит формирование исключительно гладкого, тонкого и надежного покрытия металла. Декоративность готовых изделий обеспечивается равномерностью цинкового слоя, а его высокая степень адгезии со сталью – процессами, происходящими на молекулярном уровне. Но даже они не смогут исправить ситуацию, если после предварительной подготовки на поверхностях останутся, все же, жировые пленки различного происхождения.

Гальваническая технология предоставляет возможность регулирования толщины цинкового слоя.

По технологии, вместе с металлическими изделиями в электролитический раствор опускаются пластины из цинка. Одни подключаются к положительному, а другие – к отрицательному электрическому полюсу. В процессе формирования защитного слоя молекулы цинка отрываются от поверхности пластин, устремляясь к стали, на которой оседают, образуя качественное, однородное покрытие.

Недостатком гальванического цинкования является его высокий уровень себестоимости, а также необходимость тщательной очистки использованного электролитического раствора. Лишь после этого его допускается сливать в техническую канализацию.

Термодиффузионный метод

Хотя технология была разработана почти сто лет назад, активно ее начали использовать лишь в конце прошлого века. Стальное изделие помещают в термобокс, где под действием высокой температуры находящийся внутри порошкообразный цинк начинает менять свое физическое состояние, превращаясь в газ. В результате диффузии молекулы цинка проникают в поверхностный слой стали, что содействует образованию защитного слоя.

К преимуществам термодиффузионного цинкования относится:

  • экологичность процесса;
  • высокие защитные показатели готового слоя;
  • герметичность создаваемой пленки;
  • возможность обработки изделий сложной формы;
  • отсутствие требований по утилизации вредных отходов производства.

Недостатком данного метода является не слишком эстетичный вид поверхности цинкового слоя, заключающийся в тусклости, неоднородности и грязно-сером цвете. Также, процесс термодиффузионного цинкования отличается низкой производительностью и небезопасностью для здоровья людей. Цинковая пыль, несмотря на прохождение рабочего цикла в термобоксе, все же попадает в окружающий воздух.

По материалам сайта http://spektrlkm.ru

semidelov.ru

Цинкование металла кузова автомобиля своими руками

Для защиты железа машины от ржавчины цинк используется изготовителями авто не слишком часто. Тем не менее, многие знают, что цинкование металла своими руками – очень эффективный способ защиты металла кузова автомобиля от коррозии. На сегодняшний день есть несколько способов, позволяющих своими руками оцинковать металл кузова автомобиля даже дома.

Особенности защиты цинкованием

Большая часть металлов, к примеру, таких как цинк, олово и алюминий, контактируя с воздухом, окисляются, от этого на их поверхности образуется плотная оксидная пленка. Она не позволяет проникать кислороду глубже поверхностного слоя металла, тем самым останавливает его окисление. Но в случае окисления железа такая пленка не образуется. Так как оксиды и гидроксиды железа – рыхлые и не защищают этот металл от дальнейшего окисления.

Покрытие металла кузова машины цинком защищает его от коррозии по двум причинам. Во-первых, потому что плотная пленка цинка, образующаяся на поверхности металла, не допускает взаимодействия последнего с атмосферным кислородом. Во-вторых, железо и цинк являются гальванической парой, в которой цинк – значительно более активный элемент. Значит, при нарушении целостности пленки оцинкованного железа первым в реакцию с кислородом, защищая железо машины, вступит цинк. Цинкование и лужение авто на первых порах защищают железо автомобиля от ржавчины одинаково. Различие обнаруживается при механическом повреждении покрытия кузова авто. Олово в отличие от цинка – менее активный, чем железо металл. Поэтому при повреждении защитного покрытия он не замедляет коррозию железа кузова авто, а ускоряет ее, оставаясь нетронутым сам.

Способы оцинковки

Для того чтобы оцинковать металл существует несколько способов:

  • Гальваническое цинкование. Когда цинк осаждается на поверхность металла из раствора солей, содержащих цинк. Эта обработка отличается наименьшими затратами энергиии позволяет контролировать толщину наносимого слоя. В качестве электролита для этого способа чаще всего используют сернокислый цинк, растворенный в воде.
  • Горячее цинкование. Происходит при погружении подготовленной детали машины в расплавленный цинк с температурой 470 oC. Подготовка поверхности металла заключается в ее обезжиривании и протравливании. Способ отличается результатом с наилучшими защитными свойствами, а также нестабильной толщиной покрытия. Применяется обычно для металлоконструкций, используемых в строительстве.
  • Диффузионное цинкование. Бывает двух видов. Один – это термообработка стальной поверхности цинковым порошком, называемая шерардизация. Она происходит при температуре от 290 до 450 oC. Другой вид такого цинкования выполняется в парах цинка при температуре чуть менее тысячи градусов по Цельсию.
  • Шоопирование. Оцинковка этим способом заключается в напылении расплавленного цинка на поверхность деталей кузова машины из специального распыляющего пистолета.
  • Газодинамическая оцинковка. Это покрытие поверхности кузова машины цинком при помощи ультразвука. Отличается легкостью нанесения защитного слоя на поверхность деталей любой формы и очень хороший адгезией покрытия к стали. Но набор оборудования для этого сложно приобрести.
  • Холодное цинкование. Когда на подготовленную поверхность кузова машины любым способом наносится полимерный грунт, в котором содержится порошок цинка. После высыхания нанесенный слой приобретает защитные свойства грунта и покрытия цинком. Такой состав называют цинкор. Этот способ больше других подходит для обработки автомобиля дома.

Тонкости электрохимического цинкования

Гальваническое цинкование можно делать при помощи как сложных, так и простых электролитов. К сложным относятся цинкатные, цианистые и аммонийные электролиты. К группе простых электролитов принадлежат, например, хлоридные, борфторидные и сульфатные. Различие между двумя этими группами электролитов в том, что поляризация простых электролитов меньше, поэтому кристаллы осаждаемого из них цинка крупнее. В связи с доступностью и хорошими результатами, для электрохимического цинкования часто используются сульфатные электролиты. Наиболее предпочтительная концентрация сульфата цинка в электролите для использования при 20 oC от 200 до 300 г на литр раствора. Для улучшения свойств электролита в него добавляют различные реактивы. Сернокислый натрий повышает электропроводность раствора. Добавки сульфата алюминия стабилизируют кислотность смеси. За счет того что этот реактив очень хороший загуститель, раствор становится немного гуще, а это благоприятно сказывается на финишной структуре покрытия. Добавление в электролит поверхностно-активных веществ (ПАВ) и коллоидов еще более улучшает качество осаждаемой пленки. Для гальванизации при комнатной температуре лучше подходят ПАВ катионного типа. Например, такие как диоктадецилдиметиламмоний хлорид, гидроталловдиметилбензиламмоний хлорид, или дидецилдиметиламмоний бромид. А из коллоидов – декстрин и столярный клей.

Гальванический метод

Гальваническое цинкование хорошо протекает не во всяких условиях. Ниже мы приводим оптимальный набор из условий и состава электролита.

Условия.

  • Температура от 15 до 30 oC.
  • Водородный показатель (pH) от 3,6 до 4,4.
  • Плотность тока 1–4 А/дм2.

Состав электролита.

  • Сульфат цинка 200–300 г/л.
  • Сернокислый алюминий 20–30 г/л.
  • Сульфат натрия 50–100 г/л.
  • Декстрин 8–10 г/л.
  • ДЦУ 0,5–1 г/л.

Подготовка поверхности.

Нанесение любого покрытия на кузов авто требует тщательной подготовки поверхности. Не обойтись без нее и перед оцинковкой. Прежде чем погрузить деталь авто в емкость с электролитом, ее поверхность нужно тщательно очистить от грязи и окислов. Обезжирить и протравить специальным составом. Если после цинкования планируется окраска поверхность детали кузова, ее следует фосфатировать. Для этого подойдет 30-секундная обработка раствором препарата Мажеф, который нужно разбавить до концентрации 30–40 г/л с добавлением 30–60 г/л нитрата цинка.

Конечно, сделать гальваническое цинкование всего кузова машины в домашних условиях вряд ли возможно. Поэтому дома для цинкования кузова машины своими руками больше подходит холодное цинкование.

Технологии холодного цинкования

Холодное цинкование выделяется из всех способов оцинковки простотой выполнения. Поэтому больше всех подходит для обработки автомобилей дома своими руками. Состав для холодного цинкования обычно представляет собой полимерный грунт с большим содержанием цинка.

Преимущества этого способа защиты.

  • Простота техпроцесса, позволяющая обработать кузов автомобиля своими руками даже дома.
  • Полное отсутствие ограничений обрабатываемых деталей авто по размерам и форме. Этим способом можно в домашних условиях оцинковать кузов автомобиля целиком.
  • Широкий диапазон температур, в котором допустимо наносить цинксодержащий грунт. Обычно такой грунт можно наносить при температуре от -20 до +40 oC. Перед тем как начать наносить грунт, нужно убедиться, что поверхность хотя бы на три градуса теплее точки росы.

Слабой стороной этого способа защиты автомобилей от коррозии считается небольшая прочность защитной пленки. Однако на это можно не обращать внимания. Так как грунт на кузове машины сверху обычно защищается более прочными покрытиями, например, лакокрасочным и антигравийным.

Средства для холодного цинкования

Рынок предлагает много различных составов для холодного цинкования. Мы же упомянем только самые популярные.

  1. Гальванол. Самый известный российский грунт для холодного цинкования авто. Представляет собой однокомпонентный состав с добавками цинка для защиты авто.
  2. Цинотан. Немного менее известный отечественный грунт для холодного цинкования. Представляет собой однокомпонентный состав с порошком цинка для защиты авто.
  3. Цинконол. Полиуретановый грунт с цинком.

Все их легко использовать даже дома.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Как удалить цинковое покрытие с металла?


Цинкование признано во всем мире наиболее эффективным способом защиты металлоконструкций, труб, проволоки, болтов, гаек и прочей метизной продукции от негативного воздействия окружающей среды. Благодаря относительной дешевизне технологии цинкования, цены на оцинкованные изделия гораздо ниже цен на нержавеющие метизы. Но если потребуется соединить элементы при помощи сварки, то цинковое покрытие может стать серьезной проблемой.

Особенности сварки оцинкованного металла

Необходимость удаления цинковых покрытий с металлов возникает, как правило, при сварочных работах. Каждый сварщик знает, что сваривать оцинкованные поверхности проблематично и даже самый тонкий слой цинка способен сильно ухудшить прочностные свойства сварного шва. Примесь цинка, попавшая в сварочную ванну, приводит к порообразованию и появлению кристаллизационных трещин в шве, то есть не дает получить плотный и равномерный шов. Кроме этого, в ходе сварки цинк под воздействием высокотемпературной дуги начинает улетучиваться, а его ядовитые пары способны вызвать сильное отравление и даже удушье сварщика, особенно при работе в плохо проветриваемом помещении.

Способы удаления цинка со свариваемых поверхностей

Механический. Нежелательное цинковое покрытие с металлических поверхностей можно убрать при помощи абразивного зачистного круга. Иногда достаточно зачистить деталь до металлического блеска щеткой с жесткой проволочной щетиной (кордщеткой).

Термический. Эффективным способом удаления металлического покрытия является выжигание цинка высокотемпературным пламенем, например, с помощью газового резака. При этом следует помнить о токсичности цинка и предпринять все меры безопасности.

Химический. При сварке ответственных конструкций предварительное очищение поверхностей от цинка лучше производить в слабом растворе соляной кислоты (5 %). Цинк активнее стали, поэтому он эффективно вступает в реакцию с кислотой и легко удаляется с метизов. Для предотвращения кислотной коррозии стали в раствор можно добавить 1 % уротропина. Свариваемая часть детали погружается в ванну с разбавленной кислотой комнатной температуры. Процесс очищения (травления) длится несколько минут. Когда он завершится, а это будет видно по затуханию шипения, металл обрабатывают щелочью для нейтрализации кислоты, например, раствором соды (1г / 50мл), затем промывают водой и сушат до полного испарения влаги.

Многие сварщики для химического травления свариваемых оцинкованных деталей используют проверенное и действенное средство – отработанный кислотный аккумуляторный электролит, который есть не что иное, как водный раствор серной кислоты. Всего несколько минут в такой ванне и от цинкового покрытия на металле не останется и следа.

Полезные советы 29.08.2017 13:19:09

krepcom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
