Нарезание конической резьбы | Блог слесаря-ремонтника и механика по наладке оборудования

Нарезание конической резьбы

Наиболее часто встречающийся тип реpьбы для соединения масляных трубопроводов станков и оборудования — это коническая дюймовая резьба с углом профиля 60 градусов (ГОСТ 6111-52).

внутрення коническая резьба

Для нарезания конической резьбы в корпусе (внутренне резьбы) необходимо:

  • просверлить отверстие. Так как фасонное коническое сверло — очень специфический и редкий инструмент, то сверлят отверстие обычным цилиндрическим сверлом. Диаметр сверла подбирают по диаметру резьбы у торца (тоест по наименьшему диаметру резьбы). Для справки привожу соответствие диаметров коничекой резьбы и внутреннего диаметра.

    Размер резьбы

    Внутренний диаметр резьбы у торца

    1/16»

    6,135

    1/8»

    8,480

    1/4»

    10,977

    3/8»

    14,416

    1/2»

    17,813

  • для облегчения захода метчика необходимо сделать фаску в отверстии.
  • теперь необходимо взять метчик для конической дюймовой резьбы с углом 60 градусов при вершине, смазать его (я по прежнему рекомендую для смазки использовать кусочек старого сала) и нарезать резьбу. Для справки привожу размеры метчика для конической дюймовой резьбы.

метчик для нарезания конической дюймовой резьбы с углом 60 градусов при вершине

wmua.ru

Нарезание - коническая резьба - Большая Энциклопедия Нефти и Газа, статья, страница 1

Нарезание - коническая резьба

Cтраница 1

Нарезание конической резьбы на токарно-винторезном станке производится с помощью копировальной линейки, которая устанавливается на величину угла уклона конуса 9 - Шаг резьбы устанавливается так же, как и для цилиндрических резьб.  [1]

Нарезание конической резьбы производят на станках, имеющих конусную линейку. Биссектриса профиля конической резьбы согласно стандартам, принятым в СССР, перпендикулярна оси резьбы. Шаг измеряется в направлении, параллельном оси резьбы. Средний диаметр конической резьбы в каждом сечении, перпендикулярном оси, имеет разную величину, поэтому на конической резьбе задается плоскость измерения на расстоянии а от торца. В плоскости измерения указывают величины наружного, среднего и внутреннего диаметров резьбы.  [2]

Нарезание конической резьбы производят на станках, имеющих конусную линейку. Биссектриса профиля конической резьбы согласно стандартам, принятым в СССР, перпендикулярна оси резьбы.  [4]

Недопустимо нарезание конической резьбы со стороны необработанной поверхности из-за возможных колебаний размера от этой поверхности до измерительной базы. Поэтому перед нарезанием конической резьбы необработанную поверхность следует цековать.  [6]

Для нарезания конических резьб применяют конические и самооткрывающиеся метчики.  [7]

Для нарезания конической резьбы применяются головки с крупными гребенками, предназначенные для нарезания цилиндрической резьбы.  [8]

Для нарезания конической резьбы применяют обычно круглые резцы. Стержневые резцы применяют очень редко; но конструкции они почти ничем не отличаются от стержневых резцов для цилиндрической резьбы.  [9]

Для нарезания конических резьб с конусностью К - у - - целесообразно применять гребенки с неравномерным смещением нарезки.  [10]

Для нарезания конической резьбы на трубах применяются трубонарезные патроны, устанавливаемые на специальных станках. Во время нарезания резьбы патроны вращаются, а труба вращения не имеет.  [11]

Для нарезания конической резьбы применяются плашки специальной конфигурации.  [12]

Для нарезания конических резьб применяются плашки с конической резьбой.  [13]

Для нарезания конических резьб с конусностью k - j целесообразно применять гребенки с неравномерным смещением нарезки.  [14]

Схема нарезания конической резьбы метчиками представлена на фиг. В некоторых случаях эта схема применяется также для нарезания цилиндрической резьбы.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Как нарезать резьбу плашкой - нарезание резьбы на трубе, таблица резьб.

При необходимости ручной нарезки наружных резьб для трубного соединения, изготовления шпильки или болта под гайку с метрической резьбой, чаще всего используется простой, но достаточно эффективный инструмент – плашка. Процесс подготовки резьбы достаточно прост, если точно следовать ниже приведенным инструкциям.

Подготовка к нарезанию резьбы плашкой

Прежде чем нарезать резьбу плашкой на пруту или на трубе необходимо подобрать инструмент нужного диаметра и шага. Сама плашка представляет собой гайку с режущими зубцами конической формы с отверстиями для крепления в воротке. Плашки могут быть цельными, разрезными, раздвижными, иметь круглую, квадратную или шестигранную форму.

В первую очередь необходимо подобрать материал и инструмент требуемого диаметра. Ниже приведена таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу М6

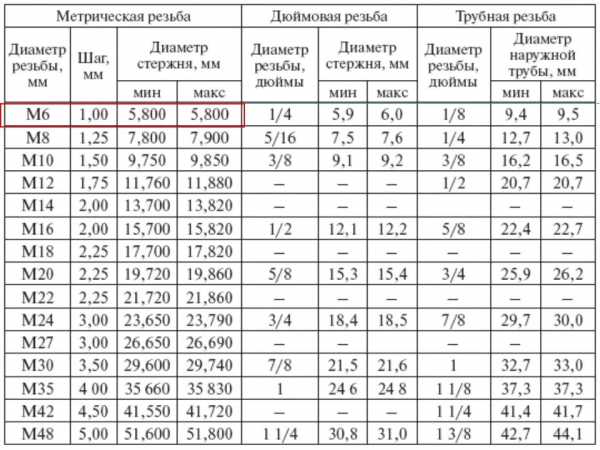

Как видим по таблице, для нарезки резьбы М6 нам необходим прут диаметром 5,8 мм. При более высоких диаметрах резьб есть допустимое минимальное и максимальное значение толщины прута. Нарушать его нельзя – при превышении диаметра вы рискуете сломать плашку, при значении меньше минимального – получите слабую резьбу.

Перед тем как начать нарезание наружной резьбы плашкой, помимо самого инструмента и заготовки, необходим подходящий по форме и размеру вороток, а также машинное масло. После этого можно приступать непосредственно к самой нарезке.

Порядок нарезки резьбы

Перед началом нарезки необходимо снять фаску с наружной части трубы или заготовки под углом 45°. Это необходимо для облегчения первых витков и фиксации плашки.



Дальнейшие действия:

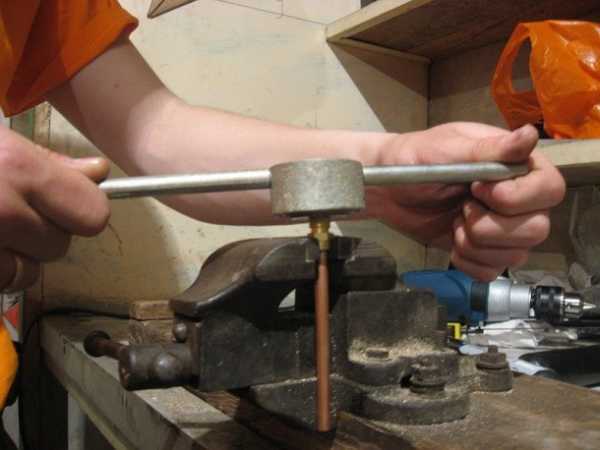

  • Закрепите трубу или заготовку в строго вертикальном положении. Наилучшим вариантом чтобы избежать перекосов являются слесарные тиски, но можно использовать и газовый ключ.
  • Смажьте инструмент маслом.
  • Приложите плашку к головке прута в строго горизонтальном положении и начните с первых нескольких кругов.
  • При явном перекосе на первых кругах снимите плашку, обстучите заготовку и начните заново.
  • При вращении на первых витках одновременно равномерно нажимайте на ручки воротка для начала процесса резки.
  • После нескольких первых витков проверьте правильность нарезки. Это можно сделать по горизонтальности плашки и воротка, что можно проверить уровнем. Далее, при правильном положении инструмента, можно продолжить нарезание трубной резьбы плашкой на всю необходимую длину.
  • При достижении примерно середины длины вдавливающее усилие можно ослабить, далее начинается процесс самозатягивания.
  • После одного – двух витков необходимо провернуть плашку на половину оборота назад для удаления стружки.
  • После нарезки на нужную длину просто верните инструмент обратно по готовой резьбе.

Необходимо учесть, что плашка может иметь несколько номеров, чаще всего 2. В этом случае после нарезки черновой резьбы необходимо поочередно пройтись каждым из номеров для окончательного формирования профиля резьбы.

mekkain.ru

Как нарезать резьбу вручную плашкой и метчиком

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

Содержание

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с  помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Номинальный диаметр

резьбы, мм

Шаг, P

Диаметр стержня, мм

номинальный

минимальный

5

0,8

4,92

4,82

6

1

5,89

5,79

8

1,25

7,87

7,76

10

1,5

9,85

9,73

12

1,75

11,83

11,7

14

2

13,8

13,67

16

2

15,8

15,67

18

2,5

17,8

17,62

20

2,5

19,8

19,62

22

2,5

21,8

21,62

24

3

23,79

23,57

27

3

26,79

26,57

30

3,5

29,79

29,52

Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.

Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.

Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.

Нарезание внутренней резьбы метчиком

Для формирования внутренней резьбы необходимы следующие инструменты и материалы:

  • молоток, кернер, дрель, сверла;

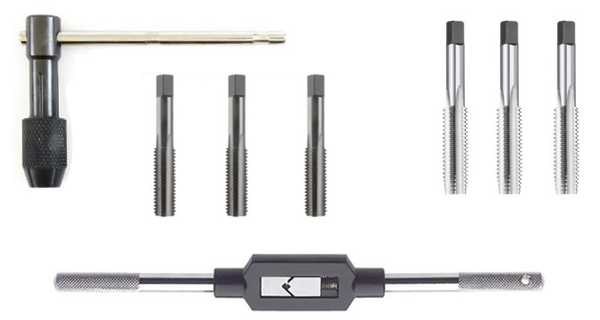

  • комплект метчиков, вороток, слесарные тиски;
  • машинное масло.

Технология нарезания резьбы метчиком

Первым делом производят разметку заготовки и кернят центр будущего отверстия. Подбирают сверло, соответствующее необходимому диаметру резьбы. Это можно сделать с помощью справочных таблиц или приближённо по формуле d = D – P. Здесь D – диаметр резьбы, P – её шаг, d – диаметр сверла. Например, для М10 d = 10 – 1,5 = 8,5 мм.

Номинальный диаметр

резьбы, мм

Шаг, P

Диаметр сверла

под резьбу

2 0,4 1,6
3 0,5 2,5
3,5 0,6 2,9
4 0,7 3,3
5 0,8 4,2
6 1 5,0
0,75 5,25
0,5 5,5
8 1,25 6,8
1 7,0
0,75 7,25
0,5 7,5
10 1,5 8,5
1,25 8,8
1 9,0
0,75 9,25
0,5 9,5
12 1,75 10,2
1,5 10,5
1,25 10,8
1 11
0,75 11,25
0,5 11,5
14 2 12,0
1,5 12,5
1,25 12,8
1 13,0
0,75 13,25
0,5 13,5
16 2 14,0
1,5 14,5
1 15,0
0,75 15,25
0,5 15,5
18 2,5 15,5
2 16,0
1,5 16,5
1 17,0
0,75 17,25
0,5 17,5
20 2,5 17,5
22 2,5 19,5
24 3 21
27 3 24
30 3,5 26,5

В детали сверлят отверстие на требуемую глубину, которая должна превышать длину нарезаемой части. С помощью сверла диаметром большим, чем d, на кромке отверстия выполняют фаску. Она служит для центрирования и лучшего захода метчика.

По основным параметрам резьбы – диаметру и шагу – подбирают режущий инструмент. Как правило, используют комплект из двух метчиков. Один из них черновой, другой – чистовой. По размеру квадрата хвостовой части метчиков выбирают вороток.

Деталь надежно закрепляют в тисках. Черновой метчик и отверстие смазывают машинным маслом. После этого устанавливают метчик строго перпендикулярно поверхности детали и, нажимая вдоль его оси, вращают вороток за рукоятки.

Нарезав одну-две нитки резьбы, делают четверть оборота в обратную сторону. Это способствует дроблению и удалению стружки, препятствует заеданию инструмента. Работу продолжают, осуществляя попеременное вращение: ½ оборота вперед, ¼ – назад. При этом необходимо следить за тем, чтобы не было перекоса метчика. Не стоит также прикладывать чрезмерное усилие к нему. Чтобы не допустить заедания, режущий инструмент периодически выводят, а отверстие очищают от стружки.

После нарезания внутренней резьбы на необходимую глубину в отверстие устанавливают чистовой метчик. Когда он пойдет по заданному направлению, на него надевают вороток и продолжают работу. Периодически добавляют смазку.

Резьбу проверяют с помощью калибра-пробки или болта. Он должен ввертываться без усилий и не качаться. При необходимости делают дополнительный проход чистовым метчиком.

tehnouzel.ru

НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ И ПЛАШКАМИ

Образование и классификация резьб

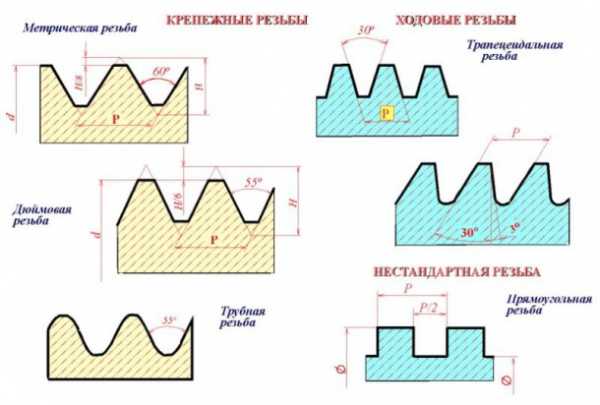

Резьба представляет собой винтовую канавку определенного профиля, прорезанную на цилиндрической или конической поверхностях. На токарных станках ее выполняют посредством двух равномерных движений — вращения заготовки и поступательного перемещения режущего инструмента вдоль ее оси.
Применяемые резьбы можно разделить на ряд групп:
1) по расположению — на наружные и внутренние;
2) по назначению — на крепежные и ходовые;
3) по форме исходной поверхности — на цилиндрические и конические;
4) по направлению — на правые и левые;
5) по форме профиля — на треугольные, прямоугольные, трапецеидальные, круглые;
6) по числу заходов — на одно и многозаходные.
Крепежные резьбы чаще всего имеют треугольный профиль.
Они используются для соединения различных деталей.-
Ходовые резьбы служат для преобразования вращательного движения в поступательное. К ним относятся резьбы с трапецеидальным и реже прямоугольным профилем.
Конические резьбы обеспечивают высокую герметичность соединения и поэтому применяются в местах, находящихся под повышенным давлением жидкостей и газов.
У правых резьб винтовая канавка имеет направление по ходу часовой стрелки (если смотреть с торца детали), у левых — наоборот.
Однозаходными называются резьбы, имеющие одну винтовую канавку. В многозаходных резьбах выполнено несколько параллельных винтовых канавок, равномерно расположенных по окружности. Число заходов резьбы можно определить по количеству начал винтовых канавок на торце детали.

Нарезание резьб круглыми плашками

1. Область применения и инструменты.
Круглые плашки применяются для нарезания наружных резьб треугольного профиля на деталях, к которым не предъявляют высоких требований соосности резьбы с другими поверхностями. Пределы выполняемых резьб ограничиваются механическими свойствами обрабатываемого металла. Так, например, на токарных станках' круглыми плашками нарезают резьбы на стальных деталях с шагом примерно до 2 мм. Для более мягких цветных металлов этот предел может быть увеличен. Резьбы с крупным шагом предварительно прорезают резцом, а затем калибруют плашками.
Круглые плашки (рис. 118, а) по внешнему виду напоминают гайку, в которой для создания режущих кромок просверлены стружечные отверстия (от 3 до 8 в зависимости от размера).
Рабочая часть плашки для цилиндрических резьб состоит из трех участков: двух крайних — режущих и среднего — калибрующего. Режущие части плашки конические с углом конуса 2ф = 50—60°. Калибрующая часть цилиндрическая, Она придает резьбе окончательные размеры и обеспечивает направление плашке в процессе резания.
Геометрическая форма зуба плашки создается передним углом у который выполняют заточкой в пределах 15—20° (для плашек централизованного изготовления). При резании твердых металлов его рекомендуется уменьшать до 10—12°, а для мягких — увеличивать4 до 20—25°. Задний угол а выполняют затылованием только на режущих частях в пределах 6—8°.
Для крепления в плашкодержателе или резьбонарезном патроне на наружной поверхности плашки предусмотрены конические углубления и угловой паз. Угловой паз плашки позволяет при необходимости

разрезать плашку шлифовальным кругом по перемычке (рис. 118, б) и регулировать ее диаметр в пределах 0,1— 0,3 мм.
Круглые плашки общего назначения изготавливаются для следующих резьб: метрических с крупным шагом Ml — М68; метрических с мелкими шагами М1Х0,2 — М135Х6; дюймовых 1/4—2'; трубных 1/8—1l/2'. Плашки должны обеспечить нарезание резьб 2-го класса точности.
Плашки для конических резьб более широкие и имеют только одну режущую часть со стороны большего диаметра. Особенность работы плашек состоит в том, что в процессе прорезания винтовой канавки участвует не только режущая, но и калибрующая часть.

Такие плашки изготавливаются для резьб от 1/16' до 2'.
Плашки выполняются из легированной стали 9ХС или быстрорежущих сталей Р9 и Р18. На плашках маркируются обозначение резьбы, класс точности (только 3-й), марка стали (9ХС не указывается), буква Л для левых резьб.
2. Приемы нарезания резьбы плашкой.
Перед нарезанием заготовка чисто обтачивается до размера на 0,1—0,4 мм меньше наружного диаметра резьбы. Большое занижение диаметра заготовки следует выполнять для резьб с большим шагом и более пластичных обрабатываемых металлов. Это делают с целью предотвращения срыва вершинок резьбы вследствие частичного выдавливания металла при резании. Для лучшего центрирования плашки на конце заготовки протачивают небольшую фаску под углом 30—40° к оси.
Процесс нарезания цилиндрических резьб плашками имеет некоторые особенности. После того как плашка врежется в заготовку примерно на половину своей ширины, резьба нарезается самозатягиванием. Это означает, что для дальнейшего продвижения плашка не нуждается в принудительной подаче и навинчивается на заготовку, как гайка на винт. Однако в момент врезания плашку необходимо подавать на заготовку равномерным усилием. При этом величина подачи должна быть примерно равна шагу резьбы. В противном случае может произойти срыв первых витков.
Кроме того, во время врезания важно совместить плашку с осью заготовки. Этому до некоторой степени помогает центрирующая фаска на заготовке. Если плашка врежется с переносом, профиль нарезаемой резьбы исказится или произойдет срыв витков.

Нарезание резьб плашками на токарных станках выполняют с помощью резьбонарезных патронов, одна из конструкций которых приведена на рис. 119.
Плашкодержатель 1 и цилиндрическая оправка с конусным хвостовиком 4 соединены подвижно в осевом направлении призматической шпонкой 8, закрепленной винтом 7 в пазу держателя. На цилиндрической части оправки выполнен продольный паз, оканчивающийся кольцевой канавкой 9, в которой установлен подпружиненный упор 10 одностороннего действия.
Врезание плашки в заготовку осуществляется подачей держателя 1 вперед поворотом рукоятки 3 с эксцентриком 5. Затем при самозатягивании инструмента держатель скользит по оправке. В конце нарезания резьбы шпонка 8 заскакивает в кольцевую канавку 9 и держатель, увлекаемый плашкой, свободно проворачивается

При включении обратного вращения шпинделя шпонка останавливается упором 10 против паза оправки, входит в него и позволяет держателю продвигаться назад во время свинчивания плашки.
Патрон настраивается на длину нарезаемой резьбы установкой указателя 2 в необходимое положение по шкале, нанесенной вдоль паза держателя. Сквозной вырез 11 в держателе предназначен для очистки патрона от стружки. Для крепления в патроне плашек меньших размеров в посадочное отверстие держателя 1 устанавливают специальные переходные кольца.
Нарезание резьбы плашкой обычно ведется за одну установку непосредственно после подготовки заготовки под резьбу. Для этого следует: 1) убедиться, что пиноль задней бабки и шпиндель станка соосны; 2) установить заднюю бабку возможно ближе к заготовке и закрепить на станине; 3) закрепить плашку в резьбонарезном патроне и установить в пиноль задней бабки; 4) настроить резьбонарезной патрон на требуемую длину нарезания по первой заготовке из партии.
После выполнения подготовительных действий плашку подводят к вращающейся заготовке ручной подачей, производят равномерный поджим до нарезания 2—3 полных витков резьбы. После этого подачу прекращают, так как дальнейшее нарезание осуществляется самозатягиванием. Конические резьбы нарезаются с принудительной подачей почти на всей длине обработки. В конце резания

станок переключают на обратное вращение шпинделя и свинчивают плашку.
Иногда приходится нарезать длинные резьбы, выполнить которые при помощи резьбонарезного патрона невозможно. В таком случае плашку можно закрепить в слесарном плашкодержателе (рис. 120, а) и производить нарезание, как показано на рис. 120, б. Плашкодержатель удерживают левой рукой за рукоятку, которую опирают на верхние салазки суппорта или стержень, закрепляемый продольно в резцедержателе. Включив вращение шпинделя, правой рукой вращают маховичок задней бабки и пинолью подают плашку вперед. Убедившись, что конус режущей части плашки совместился с центрирующей фаской заготовки, производят врезание на 2—3 полных витках с принудительной подачей. После чего поджим плашки прекращают, так как нарезание продолжается самозатягиванием. По окончании нарезания включают обратное вращение шпинделя для свинчивания плашки. Если резьба нарезается до уступа, вращение шпинделя следует выключать, когда до окончания нарезания остается несколько витков, которые затем дорезают вручную.
Для нарезания резьб плашками рекомендуются следующие скорости

по стали 2—4 м/мин; по цветным металлам — 8—12 м/мин.
Нарезание следует выполнять с применением смазывающе-охлаждающих жидкостей: для сталей — эмульсии или сульфофрезола; для алюминиевых сплавов— керосина.

Нарезание резьб метчиками

1. Область применения и инструменты. Метчики, выпускаемые
централизованно по действующим стандартам, предназначены для нарезания внутренних крепежных резьб.
По форме они делятся на цилиндрические и конические; по назначению—на ручные, машинно-ручные и гаечные; по числу инструментов— на одинарные и комплектные (из 2—3 штук).

Комплектные метчики используются для последовательного нарезания всех предусмотренных резьб ручным способом и машинным— резьб с крупным шагом свыше 3 мм и в труднообрабатываемых металлах.
Метчик для цилиндрических резьб (рис. 121) состоит из рабочей части и хвостовика. Рабочая резьбовая часть с продольными или реже винтовыми стружечными канавками в свою очередь делится на режущую (коническую) и калибрующую (цилиндрическую) части. Для уменьшения трения калибрующая часть снабжена небольшим обратным конусом 0,05—0,1 мм на 100 мм длины, который выполняется по всему резьбовому профилю.
Цилиндрический хвостовик оканчивается квадратом или лысками для передачи усилия резания.
С целью создания нормальных условий резания зубьям метчика придают определенную геометрическую форму заточкой. Задний угол а на режущей части создают затылованием по наружному диаметру в пределах 6—10°. Передний угол имеет одинаковую величину на всей длине рабочей части. Его выполняют в зависимости от свойств обрабатываемого материала: для сталей 5—15°; для чугуна • и бронзы 0—5°; для легких сплавов 25—30°. Большие значения в указанных пределах принимают для более мягких материалов.
Метчики для цилиндрических резьб выпускаются четырех степеней точности: С, Д, Е и Н. Метчики первых двух степеней точности имеют шлифованный профиль и позволяют нарезать резьбы со-

ответственно 1-го и 2-го классов точности. Резьбы 3-го класса точности нарезаются метчиками со степенями точности Е и Н.
На рис. 122 изображены основные типы метчиков.
Ручные метчики (рис. 122, а) используются для нарезания резьб вручную в сквозных и глухих отверстиях. Иногда их применяют для аналогичных работ на токарных станках. Такие метчики выпускаются комплектами из 2—3 штук. Для распределения нагрузки в комплекте у чернового и среднего метчиков наружный и средний диаметры занижены и удлинена режущая часть соответственно до 6 и 4 ниток. Чистовой метчик имеет полный профиль резьбы и короткую режущую часть — 2 нитки.
Порядковый номер метчика в комплекте (кроме чистового) обозначается рисками на хвостовике (см. рис. 122, а).
Ручные метчики предусмотрены для нарезания следующих резьб: метрических — до М52; дюймовых — до 2'; трубных — до 1 1/2'. Их изготавливают из сталей У10А — У12А со степенью точности Е и Н.
Машинно-ручные метчики (рис. 122, б) предназначены для нарезания резьб в сквозных и глухих отверстиях машинным способом всех предусмотренных размеров и ручным—с шагом до 3 мм включительно; Они изготавливаются двух видов: одинарные для сквозных отверстий с длиной режущей части 6 ниток и для глухих отверстий — 3 нитки; комплектные из 2 штук с числом ниток на режущей части 6 и 2;
На хвостовике такие метчики имеют радиусную канавку для крепления в резьбонарезном патроне.
Машинно-ручные метчики изготавливаются из стали Р18 по степеням точности С и Д и предназначены для резьб: метрических — до М52; дюймовых и трубных — до 2'.
Гаечные метчики (рис. 122, в) применяются для нарезания резьб за один проход в гайках и сквозных отверстиях глубиной не более диаметра. Они отличаются удлиненной режущей частью (12 ниток) и длинным хвостовиком для нанизывания гаек с целью экономии времени на вывинчивание метчика из

отверстия. Изготавливаются из стали Р18 по степеням точности С и Д для резьб: метрических— до диаметра 52 мм,, дюймовых—до 1 1/4.
Конические резьбы до 2' нарезаются коническими метчиками (рис. 122, г) за один проход. Калибрующая часть их участвует в резании, поэтому ее затылуют по профилю для создания заднего угла. Материал конических: метчиков — быстрорежущая сталь Р18.
На хвостовике: метчиков маркируются обозначение резьбы, номер метчика в комплекте (кроме чистового) посредством рисок, степень точности и марка стали.
2. Приемы нарезания резьб метчиками. Перед нарезанием в заготовке сверлят отверстие размером немного больше внутреннего диаметра резьбы. Такое, завышение диаметра отверстия необходимо для предотвращения срыва вершинок резьбы в результате частичного выдавливания металла в процессе резания.
С достаточной для практики точностью диаметр сверл под метрические резьбы можно определить по формуле

где а — наружный диаметр резьбы, мм,
S—шаг резьбы, мм:
Для других крепежных резьб необходимые диаметры сверл выбирают по соответствующим таблицам справочника.
Глубину сверления глухого отверстия под резьбу определяют из
ФОРМУЛЫ

где lo — длина резьбы, мм;
l1 — длина режущей части метчика, мм;.
с — гарантированный зазор в мм, принимаемый не менее шага резьбы.
Нарезание резьб метчиками осуществляется аналогично выполнению резьб плашками, Метчик закрепляется в резьбонарезном патроне (см. рис. 119) посредством переходной втулки.2 (рис. 123), в отверстии которой имеются цилиндрический и квадратный участки. Во втулке метчик удерживается штифтом 4, заскакивающим в кольцевую канавку хвостовика под действием пружинного кольца 3. Для крепления метчиков без кольцевых канавок предусмотрен винт 1.
Совместно с патроном метчик устанавливают в пиноль задней бабки, ось которой должна быть совмещена с осью шпинделя.

Заднюю бабку закрепляют на станине возможно ближе к заготовке. Затем ручной подачей пиноли метчик подводят к вращающейся заготовке, выполняют врезание на длину 2—3 полных витков поворотом рукоятки патрона. Дальнейшее нарезание ведется самозатягиванием, в течение которого метчик ввертывается в заготовку, как винт в гайку. В конце нарезки резьбы метчик вывинчивается из отверстия включением обратного вращения шпинделя.
Настройка резьбонарезного патрона на длину резьбы выполняется, в начале работы по первой заготовке из партии.
Если резьба нарезается комплектом метчиков, необходимо соблюдать последовательность их работы и своевременно очищать отверстие от стружки капроновой щеточкой или струей эмульсии перед каждым следующим метчиком.
При единичном изготовлении деталей нарезание резьб небольших размеров иногда выполняют ручными метчиками при помощи слесарного воротка 1, как показано на рис. 124. В этом случае метчик с надетым на него воротком опирают центровым отверстием на задний центр, а рукоятку воротка на верхние салазки суппорта. Удерживая метчик левой рукой, подают его вперед пинолью задней бабки. Выполняют врезание метчика в отверстие заготовки на 2—3 полных витка с принудительной подачей. Дальше нарезание осуществляется самозатягиванием, в течение которого метчик следует непрерывно поддерживать центром, так как иначе может произойти перекос и поломка метчика.
При нарезании резьбы в глухом отверстии вращение шпинделя выключают немного раньше конца нарезки. Оставшуюся часть дорезают вручную.
Скорость резания для нарезания резьб метчиками принимают в следующих пределах: для машинно-ручных и гаечных метчиков — 8—12 м/мин; для ручных —.3—4 м/мин. Охлаждение: по стали — эмульсия, сульфофрезол; по чугуну — керосин.

Автор - nastia19071991

mgplm.org

Нарезание резьбы метчиками и плашками своими руками

При выполнении самых разных работ практически все сталкиваются с необходимостью резьбового соединения. Нарезание резьбы плашками и метчиками в домашних условиях позволяет решить проблемы закрепления необходимых деталей.

Схема нарезания внешней и внутренней резьбы.

Сами эти инструменты широко распространены и имеются почти в каждом доме. Обладание нужным комплектом разного инструмента позволяет произвести нарезание резьбы метчиками и плашками практически на любых соединительных элементах.

Что такое метчик?

В общем случае метчик представляет собой стержень с режущими кромками, образованными прямыми или винтообразными прорезями. Его главное предназначение — создание внутренней резьбы. Метчик включает рабочую и хвостовую части. Рабочая часть, соответственно, содержит режущую и калибрующую зону. Рабочая часть выполнена, обычно, в виде продольных стружечных канавок (иногда — в виде винтовых канавок). Режущая зона имеет коническую форму, калибрующая зона — цилиндрическую. Хвостовик выполнен в виде цилиндра с квадратом на конце.

Чертеж метчика.

На режущей поверхности рабочей части выполнены зубья определенной формы, задающей параметры резьбы. Выделяются следующие параметры заточки зубьев: задний угол (6-10º), передний угол (для стали — 5-15º, для бронзы — 0-5º, для легких сплавов — 25-30º). Метчики производятся с разной точностью обработки их поверхности, что определяет класс точности при нарезании резьбы.

Метчики подразделяются по форме — цилиндрические и конические; по назначению — ручные, машинные и гаечные; по комплектности — одиночные и комплексные (набор из 3-4 штук для последовательного изготовления резьбы с повышенным шагом). Основным материалом для метчиков является сталь У10А и У23А.

Выбор метчика производится по следующим параметрам: шаг и глубина, диаметр отверстия для нарезания, тип отверстия (глухое, сквозное), класс точности. Кроме того, по обрабатываемому материалу метчики подразделяют на типы: для легких сплавов, для нержавеющих сталей, для углеродистой стали и чугуна.

Вернуться к оглавлению

Что такое плашка?

В общем случае плашка (лерка) — это режущий инструмент для изготовления наружной резьбы. Она выполнена в виде очень прочной гайки, в отверстии которой изготовлены режущие кромки с зубьями. Зубья расположены так, что формируют виток. Режущая часть плашки сформирована как внутренний конус. Толщина плашки, обычно, составляет 8-10 зубьев (витков).

Чертеж круглой плашки.

Плашки подразделяются по виду — на цельные, разрезные и раздвижные; по форме — на круглые, квадратные, шестигранные, призматические. Для ручной нарезки наиболее часто используются цельные круглые. Для крепления в держателе (воротке) на поверхности круглой плашки выполнено до пяти углублений (пазов).

Отверстие плашки образует рабочую часть, состоящую из трех зон. Сверху и снизу на рабочей зоне выполнены конические участки — режущие зоны. В центральной части цилиндрический участок образует калибрующую зону. Угол конусности режущих зон составляет 50-60º. Форма режущего зуба задается передним углом заточки в пределах 15-20º (для углеродистых сталей) и задним углом в пределах 6-8º.

Круглая плашка предназначена для нарезания метрической, дюймовой и трубной резьбы. Плашками обеспечивается нарезание точностью не ниже второго класса. Одной из главных особенностей применения плашек является то, что в процессе формирования участвуют все три зоны рабочего участка.

Вернуться к оглавлению

Особенности резьбы

В общем случае нарезать резьбу — значит прорезать винтообразную канавку по поверхности, имеющей цилиндрическую или коническую форму. По расположению поверхности резьба подразделяется на наружную (винт, болт) и внутреннюю (гайка). По своему назначению резьба может быть крепежной или ходовой. Форма профиля может применяться треугольная, прямоугольная и трапецеидальная. Направление может быть левым или правым.

Крепежная резьба в основном выполняется треугольной и изготавливается на деталях крепления. Ходовая со сложным профилем и ручным способом нарезается крайне редко.

Классификация разновидностей резьбы.

К основным параметрам относится:

  • наружный диаметр;
  • шаг;
  • угол подъема;
  • угол профиля.

По своему виду наибольший интерес представляют метрическая, дюймовая и трубная резьба. Метрическая обладает треугольным профилем, как крепежная резьба цилиндрического типа с мелким и крупным шагом. Метрическая используется наиболее часто. Основной ее параметр — угол профиля резьбы, который должен быть равен 60º. Трубная имеет цилиндрическую форму и используется для соединения трубчатых деталей.

Вернуться к оглавлению

Устройства и приспособления

Нарезание резьбы производится путем вращения и поступательного движения соответствующего инструмента. Чтобы выполнить работу плашками и метчиками, требуется их закрепить, направить в нужном направлении, а также обеспечить их одновременное вращение и медленное поступательное движение. Для этих целей используются специальные устройства или приспособления.

Нарезание наружной резьбы плашками производится с помощью плашкодержателя (воротка). Такое устройство представляет собой втулку с ручками в обе стороны. Во втулке просверлено 4-6 отверстий с резьбой, в которых вкручены винты (болты) для закрепления плашки внутри втулки плашкодержателя. Для нарезки резьбы плашка вставляется во втулку и прочно закрепляется винтами. При закреплении производится центровка плашки относительно оси держателя. Ручки позволяют создать вращательный момент вручную.

При нарезании внутренней резьбы метчиками используются воротки. Такое устройство имеет квадратное гнездо в центре, в которое вставляется концевая часть хвостовика метчика, а также две ручки для вращения его вручную. Фиксирующие винты позволяют надежно закрепить метчик в устройстве.

Вернуться к оглавлению

Нарезание резьбы плашками своими руками

Схемы нарезания резьбы плашками.

На первом этапе производится подготовка детали к нарезке наружной резьбы. Прежде всего заготовка надежно закрепляется в тисках строго вертикально, а плашку нужно установить и отцентрировать в плашкодержателе. Затем рекомендуется заготовку на участке, где будет нарезаться резьба, слегка обточить (напильником или наждачной шкуркой) на глубину 0,1-0,2 мм (для мягких металлов — до 0,4 мм). Для облегчения вхождения и центровки плашки на торце заготовки необходимо снять фаску под углом до 40º.

Затем небходимо введение плашки и нарезание первых витков, что является самым важным, задающим качество всего процесса. При установке на заготовку необходимо строго центрировать инструмент и обеспечить горизонтальность его расположения относительно стола. В момент врезания в металл плашку необходимо принудительно вдавливать в заготовку, совершая при этом плавный оборот ручками плашкодержателя. Ось плашки и ось заготовки должны быть строго совмещены. Величина поступательной подачи должна равняться шагу резьбы. Перекос при формировании первых витков абсолютно недопустим.

После того как плашка войдет в заготовку примерно на половину своей толщины, давление на нее можно прекратить. На третьем этапе происходит самозатягивание плашки, и она под действием вращательного момента продолжит нарезание резьбы.

Вернуться к оглавлению

Нарезание резьбы метчиками

Нарезание внутренней резьбы метчиком во многом аналогично нарезанию резьбы плашкой, но при работе с метчиком не следует рассчитывать на самозатягивание инструмента. Весь процесс должен происходить с принудительной подачей метчика в продольном направлении. Работы следует начинать с закрепления метчика в воротке. Затем наверху отверстия, в котором нарезается резьба, выполняется фаска.

Метчик строго вертикально вводится в отверстие, и путем вращения воротка при одновременном давлении вниз формируются первые витки резьбы.

Плавно вращая вороток и равномерно подавая метчик вперед, резьба нарезается на необходимую длину.

При нарезке метчиком необходимо обеспечить постоянное удаление металлической стружки, чтобы не повреждать зубья. Качественное нарезание метчиком требует выполнения четырех важных условий: использование острого и качественного метчика; в процессе нарезки необходимо охлаждение инструмента керосином или маслом; строгое соответствие выбранного метчика необходимому диаметру; постоянное удаление стружки.

При нарезании метчиками и плашками необходимо иметь следующий инструмент:

  • тиски;
  • вороток;
  • плашкодержатель;
  • набор метчиков;
  • набор плашек;
  • плоскогубцы;
  • круг шлифовальный;
  • напильник;
  • молоток;
  • штангенциркуль;
  • микрометр;
  • отвертка;
  • ключи гаечные.

Нарезание резьбы метчиками и плашками достаточно простое дело. Необходимо только аккуратное отношение и определенный навык.


moiinstrumenty.ru

Нарезание резьбы плашками и метчиками – пошаговая инструкция

Часто во время выполнения домашнего ремонта возникает необходимость сделать резьбу — наружную или внутреннюю. Чтобы не привлекать к этому специалистов, а выполнить самостоятельно – нужно приобрести специальный инструмент. Для нарезания плашками и метчиками не потребуется особых навыков или умений. Достаточно знать их виды и технические параметры.

Немного об особенностях инструмента

На первом этапе следует определиться с типом резьбы. Она разделяется на 2 основные вида: метрическая и дюймовая. Чаще всего используется первая с левым направлением. Чтобы не замерять расстояние между канавками, узнать тип можно по форме. Метрическая резьба в сечении представляет собой равносторонний треугольник, а дюймовая – равнобедренный.

Виды резьбы

В каких изделиях используется определенный тип резьбы? В крепежных изделиях используется метрический вид, а в водопроводах – дюймовый. Помимо этого нужно учитывать следующие факторы, влияющие на проведение процесса нарезания соединительных элементов.

  1. Если резьба предназначена для соединения с уже готовой деталью – ее геометрические размеры должны быть соответствующими.
  2. При изготовлении крепежных узлов полностью — рекомендовано использовать метрический тип.
  3. Диаметр заготовки должен отличаться от размера резьбы. Для наружной – в меньшую сторону, для внутренней – в большую.

Самостоятельное нарезание резьбовых соединений выполняется с помощью плашек и метчиков. Они изготавливаются из высокопрочной стали с нормированным размером рабочего тела.

Наружная

Плашка представляет собой гайку с внутренними прорезями и наружными фиксаторами для поворота инструмента. Она может быть различной формы — круглой, квадратной или шестиугольной. Если работа проводится в домашних условиях – понадобятся тиски для фиксации детали.

Плашкодержатель и плашки

Перед выполнением работы главное – правильно подобрать диаметр заготовки. Он должен быть на 0,2-0,3 мм меньше, чем размер будущей резьбы. Для метрической можно воспользоваться данными из таблицы.

Заготовку следует предварительно подготовить. Если ее сечение не представляет собой круг – нужно выполнить обточку. Затем на торцевой части снимается конусная фаска для наметки первого витка резьбы.

Далее нужно следовать точно по инструкции:

  1. Закрепив заготовку в тисках, проверяется правильность ее расположения.
  2. Установка плашки в плашкодержатель. Ее поверхность должна находиться в одной плоскости с поверхностью торца заготовки.
  3. Первый виток выполняется с небольшим усилием. Важно выполнять повороты в правильном направлении.
  4. Дойдя до нижней границы – плашку нужно проворачивать в обратном направлении.

Нарезание наружной резьбы

Одного такого прохода будет недостаточно для формирования резьбы с хорошей геометрией. Рекомендуется повторить процедуру 3-4 раза, пока плашка не будет свободно закручиваться на заготовку. Для проверки качества следует закрутить гайку соответствующего диаметра. Если будет наблюдаться усилие – можно обработать наружную часть заготовки наждачной бумагой мелкой зернистости.

Внутренняя

Для формирования внутренней резьбы необходимо использовать метчики. Они представляют собой цилиндр с наружной насечкой. Если необходима обработка небольших деталей, диаметром до 20 мм – можно использовать ручной вид метчика. Для больших размеров необходима механическая обработка с использованием станка.

Работа с метчиком

Лучше всего использовать полный комплект метчиков. Он включает в себя три детали, которые предназначены для чернового, промежуточного и окончательного формирования резьбовых отверстий. Если в домашнем наборе есть дрель — рекомендуется приобретать метчики с хвостовым креплением.

Заготовку следует зафиксировать. Если это крупногабаритная деталь – это можно сделать с помощью струбцин. Для небольших изделий используют тиски. Закрепив деталь, проверяется ее расположение относительно метчика. Ось последнего должна быть строго перпендикулярна плоскости заготовки. Первый проход будет делаться с большим усилием. Не нужно забывать, что для этого нужно использовать метчик для грубой обработки. Сформировав первичную резьбу, применяется метчик для промежуточной. И только после него можно приступать к окончательной обработке.

Для уменьшения трения специалисты используют солидол или аналогичное ему средство. Таким образом можно избежать механического повреждения детали. Сформировавшаяся резьба должна иметь одинаковую геометрию по всей протяженности. В противном случае возможна потеря прочности соединения.

ismith.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
