Как нарезать резьбу на трубе — нарезка резьбы

В процессе строительства или ремонта в доме может неожиданно возникнуть задача нарезать резьбу на трубе. Причем вы вполне можете самостоятельно справиться с такой задачей. Резьбой покрывают внутреннюю или внешнюю поверхность не только труб, но и разнообразных крепежных элементов – гаек, болтов и прочего. Если разобраться, трубы с резьбой нужны во многих строительных мероприятиях – при ремонте водопроводных коммуникаций, монтаже сегментов отопительной системы. Также зачастую при заказе элементов интерьера может потребоваться нанести резьбу на одну из его составляющих. Самостоятельная нарезка резьбы на трубах станет не менее полезным для установки стиральной машины.

Вернуться к содержанию

Классификация резьбы

Рассмотрим несколько немаловажных факторов, по которым можно провести классификацию резьбы, чтобы несколько более разбираться в том, как нарезать резьбу на трубе:

— Профильная форма:

1. Метрическая резьба. Данный вид охватывает резьбу на различных видах крепежных элементов. К примеру, вам это подойдет, если требуется соединить несколько сегментов труб с помощью болтов или гаек. Характеризуется метрическая резьба рядом параметров, среди которых внешний и внутренний диаметры, глубина, шаг и другие.

Характеристики метрической резьбы

2. Цилиндрическая резьба. Производится для монтажа различных труб диаметра до 6 дюймов.

3. Дюймовая резьба. Данный вид менее популярен в последние годы, функционирующий стандарт для него отсутствует.

4. Упорная резьба. Как можно понять из названия, данный вид резьбы широко употребляется в монтаже деталей такого оборудования, как, например, пресс.

5. Квадратная резьба. Такой вид не слишком распространен в условиях жилого пространства. Квадратная или, как ее еще называют – прямоугольная резьба выполняется на деталях, которые в дальнейшем будут подвержены большим нагрузкам (грузовые винты и т.д.).

6. Круглая резьба. Стоит отдавать предпочтение именно этому виду, если в дальнейшем изделие будет подвержено частому загрязнению и длительным нагрузкам.

Схема прямоугольной и упорной резьбы

— Рабочая поверхность, на которую наносится резьба:

1. В форме конуса
2. В форме цилиндра

— Расположение:

1. Внутреннее – резьба наносится изнутри трубы.
2. Наружное — резьба наносится на внешнюю поверхность трубы.

Цель эксплуатации:

1. Крепежная – одна из наиболее прочных и технологичных. Применяется для соединения деталей с помощью гаек, болтов, саморезов.
2. Крепежно-уплотнительная – лучший вариант в случае, если для вас имеет значение герметичность.
3. Ходовая – резьба, рассчитанная на сопротивление нагрузкам и давлению, широко применяется в различных отраслях машиностроения.

Вернуться к содержанию

Необходимые инструменты

Самостоятельная нарезка резьбы на трубах требует подготовки следующих строительных инструментов:

  • плашки для нарезки внешней резьбы
  • метчики для нарезки внутренней резьбы

  • машинное масло, эмульсия или керосин
  • силиконовые прокладки
  • болгарка
  • напильник
  • газовый ключ
  • перчатки, защитная маска или очки
  • ветошь

Ручной резьбонарезной клупп и набор плашек

Вернуться к содержанию

Способы нарезки резьбы

Рассмотрим основные способы:

  • Нанесение резьбы с помощью специальных гребенок
  • Накатывание резьбы плашками
  • Шлифование
  • Нарезание с помощью плашек
  • Фрезеровка

В данной статье приведено описание наиболее распространенного метода – нарезка резьбы с помощью ручного клуппа и комплекта плашек к нему. Достоинством данного способа является то, что данный способ достаточно прост и отлично подойдет для нарезки короткой резьбы на деталях, к тому же выполнять работы можно даже в домашних условиях. При отсутствии возможности работать с клуппом, вполне можно обойтись помощью болгарки или даже обыкновенного напильника.

Вернуться к содержанию

Как нанести внешнюю резьбу

Нарезка такой резьбы требуется чаще всего при монтаже системы водоснабжения. Техника нарезки внешней резьбы не так сложна, как может показаться с первого взгляда:

1. Очистите трубу от загрязнений. Проанализируйте рабочее пространство, отметьте расстояние трубы, которое покрыто старой резьбой. Удалите проржавевшие концы, отрезав их болгаркой. Не стоит пытаться воспользоваться старой резьбой, ее необходимо наносить заново.

2. Зафиксируйте трубу ключом. Обработайте края трубы, сняв фаску, так плашки качественнее «сядут».

Нарезка резьбы на стояке

3. Смажьте место нанесения резьбы на трубе машинным маслом для уменьшения трения и повышения скольжения.

Внимание! Стандартом считаются правые метрические резьбы. Приобретая в магазине набор из плашек, проверьте, для какой резьбы Вы покупаете инструмент. При нарезке резьбы на трубе вращать клупп следует строго по часовой стрелке.

4. Нанесите клуппом резьбу, периодически сдвигая его назад (в целях очищения трубы от стружек). Последовательность при этом выглядит примерно следующим образом: делаем один-два оборота по часовой стрелке и половину оборота против.  В процессе нарезки резьбы не следует спешить, аккуратность и осторожность очень важны.

Нарезка резьбы на металлической трубе клуппом

Внимание! Рекомендуется использовать при работе более чем одну плашку (чистовая, черновая). Так процесс нарезки резьбы будет значительно облегчен, и резьба получится более ровной.

5. Завершив операцию, очистите рабочее пространство и вновь смажьте трубу маслом.

На видеоролике ниже наглядно показан процесс нарезки внешней резьбы на трубе. Рекомендуем обязательно ознакомиться.

Вернуться к содержанию

Как нанести внутреннюю резьбу

Как вы уже могли убедиться выше, нарезка резьбы не столь уж сложное занятие. Если вы справились с внешней резьбой, справитесь и с нарезкой внутренней резьбы метчиком. За работу!

1. Подберем метчик необходимого диаметра (равный диаметру трубы).

Ручной метчик для нарезания внутренней резьбы

2. Аккуратно рассверливаем отверстие до нужных размеров, чтобы не «пропороть» стенки трубы. Диаметр отверстий лучше всего определять по таблицам ГОСТ 19257-73.

3. Закрепляем метчик в воротке, смазываем метчик машинным маслом и начинаем резать резьбу. Время от времени следует выворачивать метчик из отверстия, чтобы очистить от стружки. Процесс нарезки схож с последовательностью нарезки внешней резьбы: производится два-три оборота по часовой стрелке, затем половина или один оборот против часовой стрелки.

4. После завершения работы, смазать отверстие с резьбой маслом.

Нарезка внутренней резьбы на трубе

Стоит отметить, что нарезку резьбы на трубе лучше всего производить в несколько заходов, используя при этом разные метчики. В комплекте для этих целей, чаще всего есть как минимум два метчика: черновой и чистовой.

Вернуться к содержанию

Видео

Итак, в статье мы рассмотрели, как нарезать резьбу на трубе вручную. Предлагаем вашему вниманию наглядный видеоролик, демонстрирующий процесс нарезки резьбы специализированным электрическим инструментом.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как нарезать резьбу на трубе |Строительство и ремонт своими руками

Если Вы решили заняться заменой водопроводных труб у себя в квартире, то совсем не лишним будет знать, как правильно нарезать на трубе резьбу, для того, чтобы затем накрутить на нее водопроводный кран или муфту. От того, как правильно будет нарезана резьба на трубе будет зависеть качество ремонта в вашей квартире, так как неправильно нарезав резьбу или доверив работу горе-мастерам, есть большой риск затопить свою квартиру, а так же соседей живущих снизу.

Резьбу на трубах нарезают при помощи плашек или клуппов. Нарезание внешней резьбы на трубе я бы разделил на две составляющие: это нарезка резьбы на трубе, которую можно зажать в тисках и после нарезки установить и закрутить на место. Например, таким образом можно нарезать резьбу на нужном отрезке трубы или изготовить нестандартный сгон. Второй способ -это нарезание резьбы на трубе по месту, то есть нет никакой возможности снять трубу и произвести нарезку в комфортных условиях. Например, следует нарезать резьбу на отводе от стояка. Рассмотрим оба варианта. В них есть общие черты, но есть и некоторые нюансы.

При первом варианте прежде всего закрепляют трубу в тисках (можно в прижиме). Сама труба должна выступать из зажимного приспособления на минимальную длину для обеспечения необходимой жесткости при нарезании резьбы. Если труба короткая, то можно снять фаску на наждаке или если такового не имеется при помощи напильника. Далее нарезаемое место смазывают машинным маслом. Нужную плашку закрепляют болтами в специальное устройство, которое называется вороток.

После чего приступают к нарезанию резьбы вращая вороток по часовой стрелке. Проворачивают вороток полоборота вперед, ¼ — назад. Самой трудной всегда является начальная фаза нарезания резьбы. Требуется с усилием нажимать на плашку, пока она не сделает 2-3 оборота на трубе. Если на трубе сделана заходная фаска, то врезка плашки пойдет легче. Можно не снимать фаску, а сделать проще — закруглить ударами молотка торец заготовки.

Итак, как нарезать резьбу на трубе разобрались, теперь рассмотрим другой вариант, когда нет возможности снять трубу и зажать ее в тисках.

Например вам необходимо нарезать резьбу на трубе врезки в квартиру, стояке холодной, горячей воды или отопления. Обрезав трубу болгаркой убедитесь обязательно, что труба в хорошем состоянии. Если будете нарезать резьбу на гнилой трубе, то можете обломить ее. После того, как отрезали по размеру трубу, снимите фаску, можно это сделать болгаркой, можно напильником. Если на трубе осталась старая краска также можно немного зачистить место под резьбу. Смажьте машинным маслом место резьбы. Закрепите в плашкодержатель плашку и затем прижимая его с усилием рукой к трубе начинайте проворачивать инструмент по часовой стрелке.

Следите, чтобы плашка шла ровно, без перекосов. Сделав один-два оборота, почувствуете как вращать стало труднее, прокрутите назад на пол оборота, благодаря этому стружка отломается - нарезать далее будет легче. Нарежьте не менее пяти витков резьбы или 15 мм. Нарезайте обязательно полную резьбу, так как со временем начало резьбы отгнивает и если будет нарезано мало резьбы кран может оторваться и произойдет затопление квартиры!!!

Если нарезаете резьбу на трубе трещоточным клуппом, то здесь будет проще. У клуппов имеется впереди направляющая, которую вставляют на отрезок трубы, устанавливают собачку в положение при котором клупп будет вращаться по часовой стрелке и прижимая основания клуппа начинают движения рукояткой нарезая резьбу. Нарезав резьбу необходимо вывернуть клупп с нарезанной резьбы. Для этого переключаете собачку в обратную сторону и выкручиваете клупп.

Большое преимущество трещоточного клуппа от обыкновенной плашки — это возможность нарезания на трубе резьбы без полного поворота клуппа вокруг трубы, благодаря чему его удобно применять при больших объемах ремонтных работ или когда требуется нарезать резьбу на трубе большого диаметра, например Ø 25 мм, Ø 32 мм или даже Ø 40 мм.

Также небольшой нюанс: если нарезаете резьбу на трубе отходящей от стояка, а он далеко не в лучшем состоянии, то рекомендую в этом случае действовать вдвоем с помощником: один человек держит газовым ключом (2-й номер) за трубу у стояка, ключ зажимается снизу в противоход плашке или клуппу, другой аккуратно и не торопясь нарезает резьбу. Если действовать неосторожно и не зажимать трубу, то есть риск обломить трубу у стояка, а это уже лишняя головная боль. Знал несколько горе-сантехников у которых именно так и произошло. А в этом случае устранить проблему можно только газовой сваркой.

Вот таким способом можно нарезать резьбу на трубе своими руками. Надеемся, что данная статья вам будет полезна.


Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

stroidom-blog.ru

Как нарезать резьбу метчиком на трубе: таблица, видео, советы

Как нарезать резьбу — актуальный вопрос, т.к. это основной способ для соединения элементов конструкции.

Сделать это вполне можно вручную с помощью специального приспособления.

Разделяют наружную и внутреннюю резку детали, благодаря которой резьбу можно будет установить в отверстии разного типа.

 Способ нарезки зависит от типа материала, с которым вы будете работать.

Особенности процесса, а также описание инструментов, которые для этого нужны, вы найдете в статье, а видео поможет вам справиться с поставленной задачей.

Метчик для нарезки

Метчиком называют слесарно-токарное режущее устройство, сделанное в форме стержня с установленным на нем режущим элементом.

Резчик используют для создания внутренней резьбы в разных металлических деталях, трубе, а также его можно использовать для того, чтобы восстановить поврежденную ранее резьбу.

Резчик имеет рабочую и хвостовую часть. Рабочая часть включает два участка: для резки и для калибровки.

Участок для резки обычно конусообразной формы, он отвечает за непосредственное нарезание резьбы.

На этом участке установлены также резцовые зубья, которые охватывают участок по всей окружности. Участок калибровки отвечает за окончательное формирование детали.

Он выглядит как цилиндр, оснащенный зубьями, и продолжает собой участок для резки.

Он более длинный, а его рабочий элемент разделен канавками, нужными для того, чтобы создавать резцы и выводить стружку.

Количество канавок зависит от размера метчика с клуппом – в устройствах, не превышающих 22 мм, их обычно три. Бывают и специальные метчики, в которых канавки отсутствуют.

В тех устройствах, где они есть, канавки могут иметь прямую, либо винтообразную форму.

Задняя часть метчика имеет цилиндрическую форму, на конце ее находится квадрат, который необходим для возможности фиксации к крепежному инструменту.

Эта часть метчика отвечает за присоединение устройства к ручному держателю или патрону станка.

Метчики с клуппом бывают двух типов: ручной или машинный. Ручные устройства прикрепляются к ручным держателям и предназначены для создания внутренней резьбы.

Машинные аппараты устанавливают на патронные держатели токарных станков.

Перед тем как узнать, как нарезать резьбу метчиком, нужно определиться с ее типом. Резьба, которую можно сделать, может быть разной в зависимости от типа устройства.

Наиболее распространенной формой резьбы является метрическая – ее делают с помощью метрического инструмента.

Для создания резьбы с внутренней стороны водопроводной трубы, а также в трубе отопления, используют специализированные трубные метчики, ими же можно сделать усиленную резьбу в металлических деталях, а не только в элементах отопления.

Для создания конусообразной или дюймовой резьбы, нужно использовать специальный дюймовый метчик, который позволяет делать резьбу наименьшего размера.

Чаще всего можно встретить прочные стальные устройства с клуппом – они наиболее эффективные, прочные и долговечные.

Помимо типа резьбы, метчики отличаются по устройству: они могут быть одиночными или комплектными.

Последние применяют для создания резьбы в несколько заходов. Обычно в комплект входит два метчика, один из которых называют чистовым, а второй – черновым.

В некоторых случаях сюда добавляется еще метчик для средней обработки. Количество деталей в комплекте всегда указано сзади, на части хвоста.

Комплектные метчики не одинаковы, они имеют разные формы зубьев: черновой имеет форму зуба трапеции, средний – треугольную, вершина у которой закруглена, а у чистового – это стандартный треугольник, имеющий острую вершину.

Нарезка резьбы заключается в создании выступа в отверстии, при этом линия выступа должна иметь винтовую форму.

Выступ возле стены в отверстии должен соответствовать заданным параметрам, чтобы резьбу можно было использовать: он должен иметь правильные шаг, подъемный угол, внешний и внутренний диаметр и т.д.

Также важным параметром является глубина, которую определяют, исходя из диаметра резьбы внутри и снаружи на трубе.

Вариантов, как правильно нарезать резьбу, может быть несколько.

Видео:

Направление резьбы в трубе может быть разным, в зависимости от необходимости: она может быть направлена вправо, при этом выступ развивается по часовой стрелке, либо иметь левую направленность, тогда выступ будет следовать против часовой стрелки.

Существует две возможных формы профиля: прямоугольная или треугольная, а также специальные дополнительные формы, но их используют в основном на производстве, и почти никогда в домашних условиях.

Выбор метчика и нарезка

Выбирают метчик в зависимости от резьбы, которая необходима, а также ее назначения (резьба может отличаться по форме профиля, шагу резьбы, допускам).

Для выбора метчика существует таблица, в которой отражены классы точности – в соответствии с ними нужно выбирать, какой тип метчика приобрести – комплект, или же одиночный инструмент.

Важный фактор, из которого стоит исходить при выборе метчика – необходимая точность нарезания профиля.

Разные инструменты имеют разную чистоту обработки резательного элемента, и это тоже нужно учитывать.

Металл, с которым вы будете работать, напрямую влияет на метчик, который для этого понадобится.

На алюминии потребуется угол заточки не менее 25 градусов, на чугуне и меди будет достаточно до 5 градусов, а на стали – до 10 градусов.

Для изготовления самого метчика используют чаще всего обычную или высокопрочную сталь. При выборе нужно ориентироваться на диаметр в отверстии, в котором будет делаться резьба.

Перед созданием резьбы в алюминии, чугуне или другой металлической детали нужно сделать отверстие. Оно может быть сквозным или глухим, в зависимости от необходимости.

Отверстие может иметь любой диаметр, важно только, чтобы оно было меньше, чем будущая резка. Сверло для отверстия лучше всего выбирать, руководствуясь размером резьбы.

Видео:

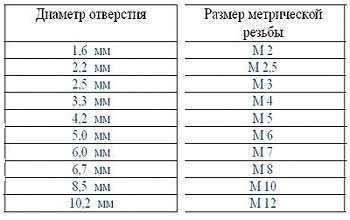

Существует специальная таблица, где отражен рекомендуемый диаметр сверла в соответствии с размером резьбы, рекомендуется ознакомиться с ней, прежде чем приступать к работе.

Если на чугуне или алюминии требуется сделать крупную резьбу стены, то выбирать диаметр под отверстие следует, умножив диаметр резьбы на 0.8, таким образом, вы получите значение, которое будет максимально возле требуемого размера.

Создание отверстия для внутренней резьбы дается не вручную, а с помощью специального сверлильного станка, либо электродрели.

В случае использования дрели, заготовку нужно предварительно зажать в тиски, чтобы место сверления было точно там, где нужно.

При сверлении сверло должно быть расположено строго вертикально и не отклоняться от заданной плоскости.

Чтобы работать метчиком было проще, с верхней кромки можно снять фаску – тогда устройство будет входить легче.

Сделать это можно с помощью сверла, имеющего больший диаметр, либо напильника. После окончания работ, отверстие нужно очистить от стружки.

Особенно тщательно нужно сделать это в глухом отверстии, иначе нарезать качественно не получится.

Перед сверлением деталь, с которой вы будете работать, нужно плотно закрепить с помощью тисков, при этом фаска должна находиться сверху, а ось сделанного вами отверстия должна быть расположена по отношению к столу перпендикулярно.

Метчик нужно зафиксировать в гнездо воротка, а затем ввести его в фаску заготовочного отверстия. Вводится устройство всегда вертикально.

Видео:

После этого метчик нужно сильно прижать к заготовке (лучше обеими руками) и начать вращать его по направлению часовой стрелки.

Нельзя допускать резких движений или остановок: вращать устройство нужно медленно и равномерно, но при этом работать с нажимом.

Работать метчиком нужно в следующей последовательности: сначала два поворота вперед, затем пол оборота назад и далее снова вперед. Таким методом происходит обработка всего отверстия в трубе.

Во время резки метчик нужно время от времени охлаждать.

Для разных металлов используются разные способы охлаждения: для алюминия будет эффективен керосин, для меди – скипидар, для прочих металлов – специальная эмульсия, а при резке в чугуне охлаждение устройства не требуется.

Для внутренней нарезки лучше всего использовать комплекты метчиков.

Работа происходит следующим образом: сначала нужно сделать черновую резьбу, затем воспользоваться средним метчиком, который пропускается через отверстие, а затем формируется окончательная резка с помощью чистового метчика.

Подобная последовательность является оптимальной для наилучшего качества обработки, поэтому рекомендуется не пропускать никакое из трех устройств, иначе качество резьбы в трубе будет заметно хуже.

Все этапы процесса нарезки вы можете увидеть на видео – в этом процессе нет ничего сложного, самое главное – правильно выбрать диаметр и соблюсти последовательность работ, а также помнить, как работать с тем или иным видом металла.

В этом случае вы получите качественную резьбу в трубе, которую можно будет использовать для соединения любых деталей.

Видео:
