Содержание

как правильно настроить и пользоваться, виды прибора для выполнения точных измерений

Точное измерение необходимо во многих сферах производства. Получить сверхточные данные позволяет лазерный микрометр. Применяют его при изготовлении деталей, инструментов, для проверки толщины готовых изделий. Этот прибор позволяет произвести самые точные измерения, погрешность которых очень незначительна. Применение устройства обычно не вызывает сложностей, но все-таки нужно знать, как правильно пользоваться микрометром.

Использование устройства

Для того чтобы получить точные и верные данные, перед эксплуатацией необходимо посмотреть видеоурок как пользоваться микрометром. Найти его в интернете не составит особого труда. Измерение этим прибором предполагает соблюдение некоторых условий:

  • измеряемая деталь, как и руки человека должна быть чистой и сухой, иначе это может отразиться на точности полученных данных;
  • измерения партии продукции одного типа осуществляется в одинаковых условиях;
  • не оказывать чрезмерные усилия на трещотку и микрометрические винты, так как это может стать причиной поломки инструмента.

Особенности проведения измерений

Для того чтобы воспользоваться этим прибором, следует выполнить определенные действия:

  1. Поверхности торцов измерительных стержней плотно смыкаются друг с другом, чтобы не оставалось видимого зазора.
  2. Считываются данные с обеих шкал по внутреннему канавочному диаметру. Они должны быть одинаковыми и находиться на нуле.
  3. Движение винта микрометра должно происходить без затруднений, легко и плавно.
  4. Работа измерительного стержня должна выполняться по прямой линии, а на его торце не должно быть загрязнений.

Для того чтобы выполнить измерение микрометром с резьбовым механизмом, необходимо знать последовательность отсчета. Осуществляется она в строгой последовательности. Вначале определяют целое число по нижней шкале, где находятся миллиметровые риски, а затем по шкале сверху — микронные. Чтобы выполнять измерения было удобнее, на корпус скобы нанесена вертикальная черта.

Для того чтобы понять, как правильно пользоваться микрометром призматическим, необходимо проверить заряд его аккумулятора, питающий дисплей. Если напряжения слишком мало и экран светится тускло либо вовсе не имеет подсветки, проводить измерение таким прибором нельзя. Основные отличия от резьбового инструмента незначительны — измерительная скоба выполнена не по окружности, а имеет вид рамки.

Виды прибора

Приборы для измерения выпускаются различных видов. Рассмотрим их подробнее.

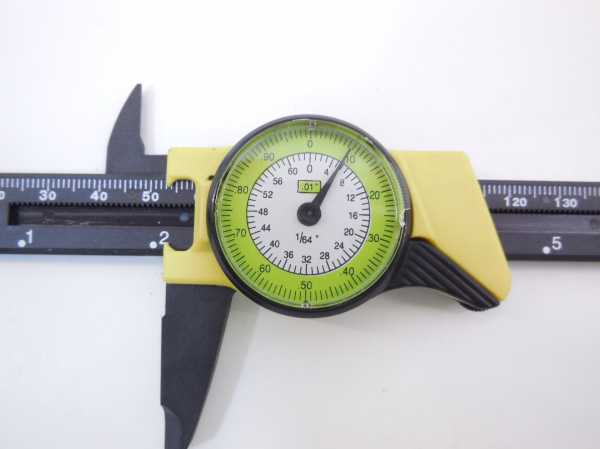

Стрелочный измеритель

Самый востребованный тип — стрелочный, настройка которого не составляет трудностей. Прибор позволяет качественно и с удобством производить замеры. Доступен в эксплуатации и рычажный инструмент, настроить который нетрудно. Принципиальные отличия нутромеров заключаются в особенностях использования и удобства вывода значений. Перед эксплуатацией рекомендуется почитать описание, которое можно найти онлайн на сайтах.

С часовым циферблатом

Еще один вид микрометра — часовой, он имеет не микронную шкалу отсчета, а циферблат со стрелкой, которая показывает мантиссу определяемой величины. При выборе устройства следует руководствоваться областью использования и потребностями, а также важно внимательно читать инструкцию перед измерением микрометром. Однако самый удобный — лазерный зубомер, который, к примеру, позволит с легкостью определить 25 мм с точностью. Править измерения при этом не придется.

Электронный аналог механического инструмента

Этот прибор является современным аналогом механического инструмента. С его помощью можно произвести более точные измерения. К тому же благодаря лучшей калибровке, использование такого микрометра становится более удобным.

Благодаря имеющемуся электронному табло вычисления можно производить и в других величинах — дюймах или миллиметрах. Там же указывается и заряд аккумулятора. В случае долгого бездействия инструмента табло автоматически отключается. Ремонт изделия вполне доступен, если доверить его опытному знающему свое дело мастеру.

Алгоритм эксплуатации

Для того чтобы получить точные данные, выполняются следующие действия:

  1. Проверка и калибровка инструмента. Делать это необходимо периодически, даже если инструмент не используется. В случае если микрометр имеет сбитую шкалу, нужно воспользоваться ключом, который идет в комплекте с микрометром. Для того чтобы проверить, насколько точно работает прибор, нужно сомкнуть его измеряющие плоскости. Затем, когда винт достигнет противоположной плоскости, н
    а табло электронного устройства должен появиться ноль. На механическом инструменте скошенный край должен остановиться на отметке ноль, размещенной на шкале стебля. Нулевая риска барабана должна совпасть с продольной риской барабана. Перед применением деталь и инструмент нужно некоторое время подержать в одном температурном режиме.
  2. Закрепление детали. Чтобы ее зафиксировать, необходимо, вращая барабан, довести винт до поверхности измеряемого объекта. Когда винт упрется в объект, необходимо вращать трещотку инструмента, которая находится на его рукоятке. Когда появятся характерные звуки в виде треска, необходимо остановиться.
  3. Снятие показаний. Самым простым в использовании является электронный инструмент, все данные об измерениях он показывает на табло. На механическом инструменте данные снимаются сначала со шкал на стебле. Деления нижней шкалы имеют шаг в 1 мм, верхней — 0,5 мм.

Это основной алгоритм работы с микрометром. Принцип действия механического прибора кардинально ничем не отличается. Различие кроется только в удобстве работы и отсутствии дисплея.

obinstrumentah.info

ЛикБез — работа с микрометром: измерения и калибровка

Доброго времени суток. Сегодня поговорим о том, как грамотно использовать микрометр при выполнении измерений габаритных размеров деталей.

Для начала сформулируем определения того, что именно называется микрометром (далее МК).

МК – это инструмент, который проводит измерения с «космической» точности. Погрешность просто ничтожна и находится в пределах до 1 мкм (микрона).

Для справки 1 мкм – 0,000001 м.

Сейчас в продаже можно найти различных представителей «МК»:

  • Электронные;
  • Механические;
  • Большие;
  • Маленькие.

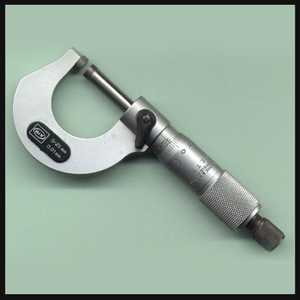

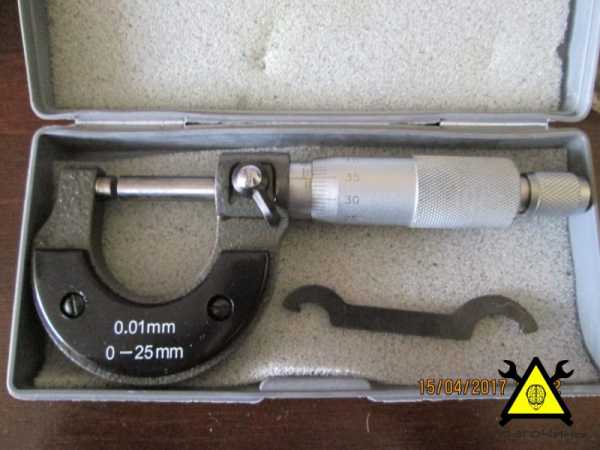

В качество опытного образца рассмотрим МК 25. Число «25» указывает на максимальную ширину детали, которую можно измерить данным инструментом (размер указан в мм).

Как же проводить измерения?

При выполнении практической части, измерим несколько подготовленных объектов: заклепка, кабельный наконечник, кусок текстолита.

Первое, с чего следует начать – это увеличить расстояние между неподвижным упором (пяткой) и винтом, немного больше предполагаемого размера объекта. Для этого покрутим барабан.

Расположив деталь в образовавшемся проёме, начинаем уменьшать расстояние между пяткой и винтом. Для того, чтобы не повредить измеряемую деталь и микрометрический винт (сильным усилием) расстояние уменьшаем вращением трещотки (а не барабана!).

Как только прибор выдал несколько щелчков – это означает, что предмет зажат между упором и винтом и измерение выполнено успешно.

Винт можно застопорить при помощи фиксатора.

Теперь внимательно смотрим на шкалы инструмента. Двойная, что располагается на «стебле» и одинарная на самом барабане.

Верхняя половина двойной шкалы определяет количество целых частей миллиметра (цена деления – 1 мм).

Для хвостовика заклепки 2 целых мм, для кабельного наконечника 2 целых мм, для текстолита 1 целая мм.

Нижняя половина двойной шкалы определяет количество десятых частей миллиметра (0,5 мм). В случае если нижнюю метку не видно, смотрим на показания одинарной шкалы.

Для хвостовика заклепки нижнюю метку не видно. Для кабельного наконечника ситуация повторяется. Для текстолита 0,5 мм.

Одинарная шкала определяем количество сотых частей миллиметра (цена деления 0,01 мм).

Суммируем полученные значение.

Диаметр хвостовика заклепки 2,13 миллиметра. Диаметр кабельного наконечника 2,42 мм. Толщина текстолита 1,58 мм.

Поговорим о калибровке измерительного прибора.

Шкала со временем сбивается. Поэтому важно периодически или перед каждым «сеансом измерения» проводить калибровку прибора. Чтобы выполнить её нужно закрутить микрометрический винт до упора (трещоткой!) и посмотреть совпадает ли нулевая насечка на одинарной шкале (на барабане) с горизонтальной полосой на стебле. В случае несовпадения, подкрутим стебель спец ключом (обычно идёт в комплектухе).

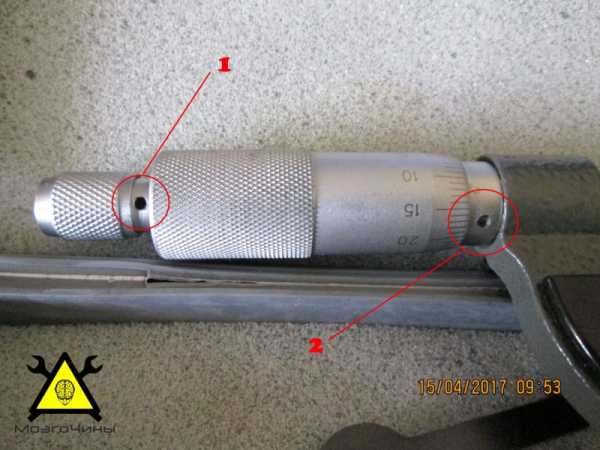

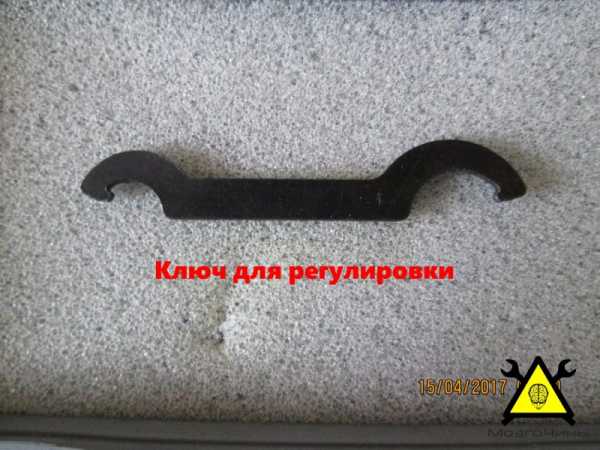

Для начала разберём МК. Сначала специальным ключом открутим трещотку (отверстие 1).



Выкрутим микрометрический винт.

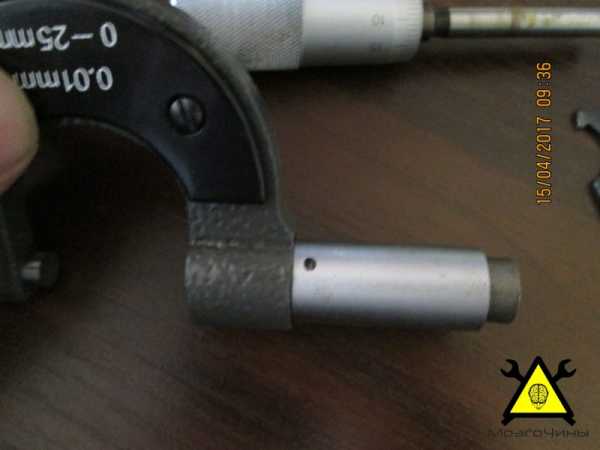

Используя тот же ключ, с небольшим усилием пробуем провернуть стебель микрометра (отверстие 2).

После чего собираем МК обратно. Закручиваем винт и трещотку.

Для установки «нуля» необходимо:

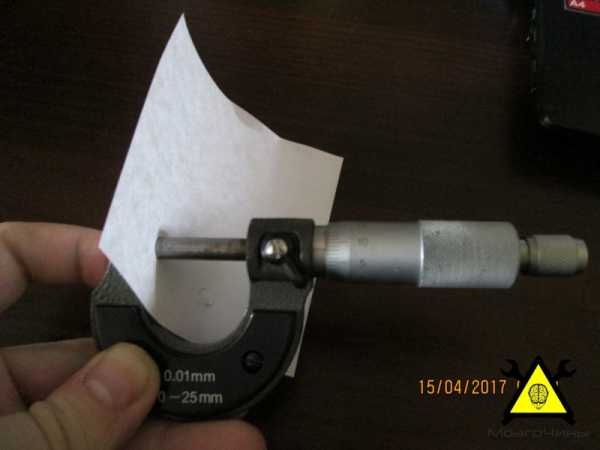

Взять чистый лист бумаги и зажать его между «пяткой» и винтом (затягивая винт трещоткой). После чего извлекаем лист. Таким образом проводится очищение измерительных торцов.

Закручиваем МК трещоткой. Фиксируем положения микрометрического винта фиксатором. С помощью ключа совмещаем отметки на стебеле с отметками на барабане.

Вот и всё. Надеюсь, что изложенный выше материал будет полезен. Спасибо за внимание!




ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko
Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое - ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru

регулировка и описание, примеры и эталон; эксплуатация

Микрометр обычно обеспечивает большую точность, чем штангенциркуль, но ограничен меньшим диапазоном измеряемой длины. Они изготовляются с метрической и дюймовой шкалами измерений. В последнее время нашли широкое применение устройства с электронной системой измерения. Сегодня без такого точного прибора невозможно выпустить ни одно современное изделие металлообработки.

Принципиальное устройство микрометра

Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.

Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:

  1. Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
  2. Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
  3. Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.

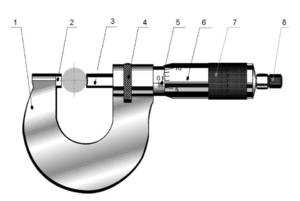

Они обычно состоят из таких элементов:

  1. Скоба.
  2. Пятка.
  3. Винт.
  4. Зажим.
  5. Трещотка.
  6. Стебель.
  7. Барабан.
  8. Шкалы.

Правильное использование и уход

Это очень точное и надёжное измерительное устройство. Однако, работа с микрометром, долговечность и функциональность, будет зависеть от правильного ухода:

  • Прежде чем пытаться вращать трещотку, нужно обязательно разблокировать блокирующий зажим.
  • Очистить измерительные поверхности чистой тканью до и после измерений.
  • Необходимо периодически чистить винт, чтобы предотвратить попадание любых загрязняющих веществ.
  • Не оставлять открытым микрометр на жарком солнце, тем более не выполнять измерения нагретым прибором. Это также приведёт к ошибочному чтению показателей.

Настройка прибора на ноль

Когда микрометр перед измерением уже показывает минимальное значение, т. е. горизонтальная линия не совпадает с «0» на барабане, его необходимо отрегулировать. Для этого в каждом микрометре используется специальный зажим. Чтобы сделать настройку, закрутите его в сторону винта и вставьте отвёртку в отверстие зажима. Это не потребует больших усилий, чтобы повернуть зажим, который закрепит винт, и он тогда никогда не будет двигаться сам по себе. Более крупные устройства поставляются с эталоном для проверки правильности калибровки.

При проверке обязательно нужно держать его между пяткой и винтом, слегка править и вращать барабан пальцами, аккуратно поворачивая его, когда он зажимается.

Со временем измерительные поверхности могут изнашиваться, что увеличивает расстояние между двумя измерительными частями, поэтому нужна регулировка:

  1. Поместить чистый лист бумаги между винтом микрометра и пяткой.
  2. Закрутить барабан на конце до тех пор, пока он не будет слегка зажимать бумагу.
  3. Медленно вытащить бумагу, чтобы очистить внутренние поверхности пятки и винта.
  4. Затянуть барабан немного, чтобы полностью закрыть прибор.
  5. Убедиться, что поверхность винта находится в контакте с пяткой.
  6. Сравнить индексную линию на шкале с нулевой линией. Если две линии не совпадают, отрегулируйте прибор.

Замеры длин в дюймах

Эта простая инструкция научит, как мерить микрометром. Шаг винтовой резьбы на стандартном шпинделе составляет 40 нитей на дюйм. Один оборот барабана продвигает винт или к пятке ровно 1 / 40, или 0, 025, равное расстоянию между двумя градуировочными окончаниями на шкале. Линия считывания на шкале делится на 40 равных частей вертикальными линиями, соответствующих количеству нитей на винте.

Поэтому она обозначает 1 / 40 или 0, 025. Каждая четвёртая строка, длина которой больше, чем остальные, обозначает 0. 100, она пронумерована.

Скошенная грань делится на 25 равных частей, каждая строка которых составляет 0, 001, и каждая строка может быть или не быть пронумерована, однако, каждая пятая строка пронумерована обязательно.

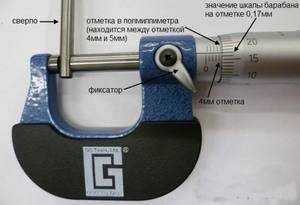

Как читать микрометр, градуированный в 0, 01 мм

Шаг винтовой резьбы на метрическом барабане составляет половину миллиметра (0, 5 мм). Одна поворот барабана продвигает винт в сторону или от пятки ровно 0, 5 мм. Линия считывания на гильзе градуирована над центральной длинной линией в миллиметрах (1, 0 мм) с пронумерованным пятым миллиметром. Каждый миллиметр также разделен наполовину (0, 5 мм) ниже центральной длинной линии. Скошенная грань шкалы разделена на пятьдесят равных частей, каждая из которых составляет 0. 01 мм, а каждая пятая строка пронумерована от 0−50.

Таким образом, количество миллиметровых и полумиллиметровых делений, видимых на шкале, плюс число сотых долей миллиметра, обозначенное градацией, которое совпадает с центральной длинной линией на шкале, дают показания. На рисунке выше барабан расположен так, чтобы можно было выставить край скоса между 5 и 6 градусами на верхней стороне шкалы, таким образом, 5, 0 миллиметров.

Он также проходит мимо следующей градуировки на нижней стороне шкалы, таким образом, дополнительный 0, 5 мм. Наконец, выпуск 28 (. 28) на шкале совпадает с центральной длинной линией. Результат измерения будет 5, 00 + 0, 5 + 0, 28 = 5, 78 мм.

Измеритель с градуировкой в 0, 001 мм

Микрометрическое считывание 5. 783 миллиметра.

На приведённом выше рисунке этот микрометр имеет дополнительную шкалу Нониуса. Он читается примерно так же, что и в предыдущем примере, однако, более точное чтение может быть получено с помощью шкалы Нониуса. Таким образом, показание будет 5. 00 + 0. 5 + 0. 28 +. 003 = 5. 783 мм. Если пользователю все ещё непонятно, можно в интернете посмотреть описание и видеоурок, как пользоваться микрометром.

Чтение показаний по шкале Нониуса

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).

Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Измерения с помощью цифровых микрометров

Они используются для измерения размеров длины, диаметра или толщины с отображением результата на электронном дисплее. Цифровые микрометры доступны для эксплуатации в большом количестве разных размеров. Обычно имеется от 0 до 25 мм (от 0 до 1 дюйма), от 25 до 50 мм (от 1 до 2 дюймов), от 50 до 75 мм (от 2 до 3 дюймов) и от 75 до 100 мм (от 3 до 4 дюймов) микрометров.

Подготовка измерений:

  • Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
  • Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
  • Шаг 3. Полностью закрыть цифровой внешний микрометр.
  • Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
  • Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
  • Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Не нужно прикасаться к измерительной поверхности микрометра и предмета руками, потому что пот на руках вызывает неточность измерения. Вы должны держать их сухими и чистыми все время.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

  • Шаг 1: Открыть устройство, вращая барабан.
  • Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
  • Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
  • Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Он может обеспечить высокоточное считывание с помощью ЖК — дисплея. Таким образом, вы можете получить показания непосредственно с большого ЖК — дисплея.

Можно также получить показания, читая метки на шкалах измерителя. Обычно пользуются в основном данными с большого ЖК — дисплея цифрового микрометра, потому что оно является более точным. Инструкции по техническому обслуживанию цифрового прибора:

  1. Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
  2. Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
  3. Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

Рейтинг цифрового измерителя 2018

Если потребитель ищет отличный цифровой микрометр с трещоткой, тогда он будет выбирать между Mitutoyo 293 — 340 — 30 и Mahr Federal 40EWR. Хотя оба они построены по самым высоким стандартам, модель Mitutoyo обладает большей степенью точности. Из диапазона измерения около 200 мм микрометр Митутойо является точным до невероятно тонких 3 микрометров. 40EWR с точностью до 7 микрометров для аналогичного диапазона.

Другими словами, если нужна выдающаяся точность, лучше Mitutoyo 293 — 340 — 30 не бывает. Но если не нужны более 7 микрометров точности для измерений, полностью подойдут соотношением цены и производительности MahR Federal’s 40EWR, поэтому этот прибор больше будет частить в запросах.

Оцените статью: Поделитесь с друзьями!

chebo.pro

особенности конструкции и использования прибора

Время от времени каждый домашний мастер сталкивается с необходимостью проведения точных измерений миниатюрных различных деталей. И в такой ситуации добиться высокого класса точности обычной линейкой или штангенциркулем не удастся. Для проведения точных замеров используется специальный микрометр – универсальное устройство, позволяющее определять размеры деталей с точностью до двухтысячных миллиметра.

В зависимости от особенностей исполнения таких измерительных инструментов они делятся на приборы механического и электронного типа. В быту обычно используется механический микрометрический винт с особенностями использования и конструкции которого, мы и попытаемся разобраться максимально подробно.

Конструктивное устройство микрометра

Гладкий микрометр, который чаще всего используется в быту, состоит из следующих конструктивных элементов:

  1. Скобы, которая должна иметь высокую жёсткость, так как при её малейшей деформации происходит изменение точности прибора, что приводит к появлению погрешности в измерениях.
  2. Пятки, которая может запрессовываться в корпус, а может иметь съёмную конструкцию. При этом последний вариант используется в приборах, имеющих большой измерительный диапазон.
  3. Микрометрического винта, перемещающегося в процессе вращения трещотки.
  4. Стопорного устройства, которое выполняется в виде зажима винтовой конструкции. Такой элемент используется с целью фиксации микрометра в процессе проведения настроек инструмента или непосредственном снятии показаний.
  5. Стебля, на котором наносятся шкалы – основная с нумерацией целых частей миллиметров и добавочная измеряющая половины миллиметров.
  6. Барабана, который предназначен для измерения десятых и сотых долей миллиметра. Также торцевая часть барабанного механизма используется в качестве указателя на шкале стебля.
  7. Эталона, предназначенного для проведения проверок настройки микрометра. Однако данный элемент предусмотрен не для всех приборов.

Чтобы не допустить возможность повреждения измеряемых изделий, особенно если они имеют резьбу, при большом усилии в процессе затягивания винта используют специальную трещотку.

Как пользоваться микрометрами?

Рабочие части измерительного прибора разводятся на расстояние, немного большое размеров измеряемого предмета. В противном случае на детали могут оставаться глубокие царапины. В первую очередь — это обусловлено тем, что в изготовлении торцевых частей пятки и микрометрического винта используются материалы с повышенной степенью твёрдости с целью недопущения преждевременного истирания.

Пятка чуть-чуть прижимается к поверхности детали и выполняется вращение микрометрического винта при помощи специальной трещотки до момента его соприкосновения с поверхностью измеряемого предмета. Трещотку используют с целью контроля усилий натяжения – обычно выполняется зажим винта до 2–4 щелчков трещотки. Микрометрический винт фиксируется при помощи стопорного механизма, для того чтобы не произошло изменений показаний, во время считывания данных, полученных на шкале.

Во время использования микрометра он должен удерживаться за скобу таким образом, чтобы шкала на стебле была хорошо видна и снятие замеров ничем не затруднялось.

В процессе измерения круглых заготовок, поверхности прибора должны располагаться в диаметрально противоположных частях детали. При этом, с одной стороны, прижимают пятку, а вращение трещотки микрометрического винта происходит с постоянным контролем и выравниванием прибора в нескольких направлениях – осевое и радиальное. После измерений нужно выполнить проверку инструмента по эталону.

Для вычисления размеров измеряемой детали складывают показания снятые с каждой шкалы: двух разметок на стебле и одной барабанном механизме. Верхняя часть шкалы на стебле предназначена для получения данных в мм. В свою очередь, нижняя шкала, предназначена для снятия половины миллиметра, при этом в случае её смещения в правую сторону к основному значению добавляют 0,5 мм. Ну и в заключение добавляются данные снятые со шкалы на барабане. Одна метка шкалы на барабанном механизме соответствует показанию в 0,01 мм.

Контроль точности и настроек прибора

Проверка нулевого показания любого измерительного прибора, в том числе и микрометра, должна выполняться каждый раз перед проведением любых измерений, и в случае обнаружения погрешности производится настройка. Процесс настройки микрометра состоит из следующих мероприятий:

  • Проверяется, насколько жёстко закреплена пятка и стебель микрометрического винта в скобе. Все части инструмента протираются мягкой, а, главное, чистой ветошью.
  • Выполняется проверка нулевых показаний микрометра. С этой целью на большинстве инструментов между собой соединяются микрометрический винт и поверхностная часть пятки с усилием в несколько щелчков трещотки (от 3 до 5). В случае правильной настройки инструмента на всех его шакалах будет показан ноль.

С целью проверки микрометра, диапазон измерений которого колеблется от 25 до 75 мм и больше используется соответствующий для него эталон с точным фиксированным размером. Эталон, очищенный от любых видов загрязнений, зажимается между рабочими поверхностями прибора без перекоса с небольшим усилием в пару щелчков трещотки. Полученные данные сравниваются с установленными параметрами и в случае обнаружения погрешности выполняется настройка измерительного инструмента.

Выставление нуля микрометра

С целью настройки нулевых показаний выполняется фиксация микрометрического винта с помощью стопорного механизма таким образом, чтобы концевая мера находилась в зажатом положении, а измерительные поверхности были соединены.

Отсоединяется барабанный механизм от микрометрического винта. С этой целью одной рукой придерживают барабан, а другой отвинчивается трещотка приблизительно на пол-оборота. Существуют приборы, в которых микрометрический винт соединяется с барабаном, гайкой или винтом, тогда для их разъединения используют соответствующий инструмент – ключ, поставляемый в комплекте.

Нулевая метка на барабане сопоставляется с продольной меткой на стебле. Затем выполняется подсоединение микрометрического винта с барабанным механизмом и проводится повторная проверка. При необходимости процедура повторяется.

Как видно, разобраться, как пользоваться микрометрами, не так и сложно. Главное, не допускать перекосов при зажатии измеряемой детали и постоянно проверять прибор на правильность показаний с помощью эталона, и тогда все замеры будут проведены быстро, легко, а, главное, без погрешностей.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Проверка и установка микрометра на нуль

Количество просмотров публикации Проверка и установка микрометра на нуль - 2675

Перед началом измерений рабочие поверхности микрометра необходи­мо протереть мягкой ветошью или протянуть между ними чистый лист бумаги. Далее вращая барабан за трещотку подвести подвижную измерительную поверхность к неподвижной или к установочной мере (если пределы измерения от 25 до 50 мм и больше).до соприкосновения. Нулевая риска шкалы на барабане должна совпадать с продоль­ной риской на стебле. Если не совпадает, то следует отрегулировать положение барабана относительно микрометрического винта в такой последовательности˸

1. Зафиксировать микрометрический винт стопорным устройством;

2. Ослабить колпачок, удерживая барабан за рифленую поверхность;

3. Повернуть барабан так, чтобы нулевая риска ᴇᴦο шкалы совпала с продольной риской на стебле и, удерживая ᴇᴦο в данном положении, затянуть колпачок;

4. Ослабить стопорное устройство и проверить правильность настройки, то есть отвести и снова подвести винт к неподвижной пятке, вращая барабан за трещотку. Если нулевая риска барабана, не совпала с продольной риской на стебле, регулировку нужно повторить.

При измерении подвижную измерительную поверхность плавно под­водят к детали, вращая барабан за трещотку, и фиксируют стопорным, устройством. Размер детали определяют следующим образом˸ по нижней шкале стебля отсчитывают целое число миллиметров до кромки барабана и прибавляют сотые доли миллиметра по шкале на барабане, в случае если от последней риски на стебле до кромки барабана меньше половины деления. Если от последней риски на стебле до кромки бараба­на больше половины деления, то к целому числу миллиметров прибав­ляют 0,5 мм и показания на барабане (рис. 10).

Рис. 10. Отсчет измерений

Микрометрические глубиномеры

Микрометрические глубиномеры, предназначены для измерения глубины отверстий, пазов и т.п. Пределы измерения глубиномеров устанавливаются с помощью сменных измерительных стержней, которые входят в комплект инструмента. Настройка на нуль производится на плите.

Микрометрические нутромеры

Микрометрические нутромеры (штихмассы) предназначены для измерения внутренних размеров (диаметров отверстий, ширины пазов и т. п.). Его устройство показано, на рис. 9,б, а метрологические показатели в таблице 4.

Микрометрические головки, нутромеров выпускаются с пределами измерения 50-63 и 75-88 мм, т.е. подвижная измерительная поверхность перемещается только на 13 мм, а у гладкого микрометра на 25 мм. Пределы измерения расширяются с по­мощью удлинителей, которые даются в комплекте с головкой. При измерении к показаниям на шкале прибавляют длину удлинителей и нижний предел. Пример; 3,21 + 200 + 75 = 278,21 мм. Настройка микрометрической головки на нуль осуществляется по установочной мере (скобе).

Вопросы для контроля

1. Назовите типы микрометрического инструмента, применяемого в промышленности и лабораторной работе.

2. Что такое ʼʼустановка на нульʼʼ гладкого микрометра?

3. Сколько шкал имеется на микрометре с гладкими измерительными поверхностями?

4. Какова точность измерения микрометрическим инструментом?

5. Что такое штихмасс?

6. Применяется ли микрометрический инструмент для измерения параметров зубьев зубчатых колес?


referatwork.ru

как настроить микрометр видео Видео

...

4 лет назад

Обзор и настройка микрометра.

...

3 лет назад

Время от времени микрометр засоряется и его нужно чистить и смазывать. Также микрометр может сбиться, и...

...

7 меc назад

В этом видео я покажу вам как точно настроить микрометр и проверить его показания на параметр "износ винта"

...

2 лет назад

Микрометр. Как быстро и просто настроить, проверить микрометр.

...

1 лет назад

Моя почта: [email protected]

...

5 лет назад

00:49 Микрометрическая головка - устройство, разборка, сборка. 04:35 Скобы микрометров 07:54 Считывание общих...

...

8 меc назад

Весьма хороший агрегат для работы, если конечно его держать в надлежащем состоянии.

...

2 лет назад

Микрометр в Китае: микрометр 0-25мм точность 0001 - http://alipromo.com/cashback/view/oorxcgh3j1b3tjr118ra40ts69bg6gih/ микрометр 25-50мм точнос...

...

4 лет назад

Инструкция по работе с микрометром. Подробнее на нашем сайте - http://www.ntcexpert.ru/vic/izmeritelnyj-instrument/mikrometry.

...

3 лет назад

Устройство микрометра и как им пользоваться.

...

8 меc назад

Нутромер – http://ali.ski/Of3YOy Микрометр – http://ali.ski/zop9F Штангенциркуль цифровой – http://ali.ski/m69km Расскажу, как пользо...

...

4 лет назад

Как настроить польский микрометр.

...

2 лет назад

Микрометр с дисплеем, точность и повторяемость РЕАЛЬНО до 0.001 мм: http://ali.pub/a6qx3 Механическая шкала также есть,...

...

1 лет назад

ребята всем привет вот на конец то пришла моя посылочка с микрометром которую я заказал на сайте https://toolfp.ru...

...

4 лет назад

Как проверить микрометр.

...

4 лет назад

Микрометр, немного полезной информации.

...

7 лет назад

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Микрометр - это...

...

5 лет назад

В данном видео описан процесс пользования микрометром. Я показал как пользоваться микрометром, и как измер...

...

1 нед назад

За мат политику и тролинг бан По коммерческим вопросам пишите на почту [email protected] If you want to make something to order,...

...

10 меc назад

Как использовать внутренний микрометр: https://www.youtube.com/watch?v=79E0N1REeS0.

...

3 лет назад

https://vk.com/bs.bratslavets https://www.facebook.com/profile.php?... [email protected]

4k-video.ru

Микрометр, настройка и использование

Alexan-der 21-09-2010 18:22

Коллеги, добрый день.
Просмотрел ссылки по релоаду, но не нашел тему о настройке и ПРАВИЛЬНОМ считывании показаний микрометра типа:

http://www.sinclairintl.com/.aspx/pid=38092/Product/Mitutoyo_ball_style_micrometer

Прошу помочь с Инструкцией или рекомендациями.
С уважением.

Karp 21-09-2010 19:29

Александр, скачайте любую книгу по измерению и контролю деталей, везде есть описание как он (да и другие измерительные инструменты) работает. Например вот http://window.edu.ru/window/catalog?p_rid=58911

TSV 21-09-2010 19:47
quote:
Originally posted by Karp:
Александр, скачайте любую книгу по измерению и контролю деталей, везде есть описание как он (да и другие измерительные инструменты) работает. Например вот http://window.edu.ru/window/catalog?p_rid=58911

да ладно, читать еще чего=то
сперва покрутить надо
берем микрометр. зажимаем в тиски корпус микрометра чтоб на ногу не упало
суем в микрометр деталь
зажимаем сперва вручную крутящуюся голову
надеваем на нее цангу. затягиваем. и рычагом длиной полметра начинаем тянуть
когда голова перестанет крутиться, то значит уперлись окончательно
снимаем показания

PS
если при вращении голова свернется, то значит деталь не имеет размерности и она эфимерна.


Karp 21-09-2010 19:54

Угу, вместо рычага можно пользовать ключ трубный, номером по-больше .
Ща, блин, насоветуем .

SAKO TRG 22-09-2010 07:40
quote:
PS
если при вращении голова свернется, то значит деталь не имеет размерности и она эфимерна.


Или микрометр не качественный.
Xороший микрометр обязан выдерживать минимум 150 N/m натяжения.Alexan-der 22-09-2010 19:43
quote:
Originally posted by Karp:

везде есть описание


Спасибо, вот нашел, для начала:

Измерение микрометром

При правильной установке микрометра нулевой штрих барабана совпада-
ет с продольным отсчетным штрихом на стебле, а начальный штрих основной
шкалы 0, 25 мм и др. в зависимости от диапазона измерений виден полностью.
Если указанные штрихи не совпадают, то микрометр требуется перена-
строить. Для этого у микрометра с диапазоном измерения 0 : 25 мм вращают
микровинт за трещотку, доводя измерительные плоскости пятки и микровинта
до соприкосновения, и в таком положении стопорят микровинт. Если же необ-
ходимо установить микровинт с диапазоном измерений больше 25 мм, то меж-
ду измерительными поверхностями пятки и микровинта зажимают соответст-
вующий установочный калибр или концевую меру.
Дальнейшая настройка микровинтов осуществляется следующим обра-
зом. Поворачивая установочный колпачок не более чем на пол-
оборота, освобождают барабан. После освобождения барабана разъединяют его
с микровинтом. Для этого барабан сдвигают вдоль стебля до появления щелч-
ка. Барабан поворачивают до совмещения его нулевого штриха с продольным
отсчетным штрихом. После этого, придерживая барабан, закрепляют его уста-
новочным колпачком.
Перед началом измерений расстояние между измерительными поверхно-
стями устанавливают так, чтобы оно было больше измеряемой величины. Уста-
новку следует вести путем вращения барабана в ту или другую сторону, не за-
быв отстопорить микровинт. В противном случае барабан провернется и на-
стройка микрометра будет нарушена.
При измерении микрометр устанавливают на изделие и, вращая микро-
винт за трещотку, зажимают изделие между измерительными поверхностями.
После того как трещотка прекратит проворачиваться, снимают показания.

Alexan-der 22-09-2010 19:49
quote:
Originally posted by TSV:

зажимаем в тиски корпус микрометра


ну и шуточки, однако...

TSV 22-09-2010 22:53
quote:
Originally posted by Alexan-der:
ну и шуточки, однако...

подойти в любой гараж и спросить чтоб показали как микрометром измерять
если не было до того случая повертеть его в руках
там проще некуда измерение проводится
в том же инете без проблем можно было бы найти как микрометром пользоваться
но создавать тему и устраивать обсуждение - по крайней мере странно.
будто это какой-то сильно сложный аппарат, что без обсуждения не обойтись

конкретно по модели с шариком - шарик должен быть диаметром меньше, чем изогнутая измеряемая стенка. но большой шарик и так в дульце не пропихнешь
так что опять можно дойти логически

Alexan-der 23-09-2010 11:53
quote:
Originally posted by brill:

Вот ссылка на симулятор


Это то, что нужно !
БОЛЬШОЕ спасибо !
С уважением,
🙂

Alexan-der 24-09-2010 18:51

Коллеги, прошу не бросаться табуретами..., но я тут раздобыл инструкцию на один из таких девайсов, перевел и решил вывесить.
Думаю, будет полезно, поскольку видел аналогичные вопросы в темах по релоаду.
Повторю, речь идет о микрометре, имеющем несколько шкал и обеспечивающем высокую точность измерений.
Однако, один вопрос все-таки остался: как (практически) обнулять такой микрометр с использование 2-х вложенных кривых ключиков ?
Если кто знает, подскажите.

Перевод ниже.

Инструкция для микрометра Lyman

Спасибо за покупку 1-дюймового микрометра Lyman. Ваш микрометр должен обеспечить Вам много лет службы при правильном уходе и хранении. Важно, чтобы микрометр был сохранен грязи, пыли и влажности. Микрометр должен храниться в кейсе когда он не используется. Микрометр обеспечивает точное измерение толщины шеи гильзы в пределах .0001 (одной десятитысячной) дюйма на гильзах от 22 Hornet и выше. Релоадеры могут применять микрометр, измеряя различные составляющие и пули известного калибра. Если есть сомнения, надлежащий размер серии пуль должен быть отмечен на коробке изготовителем, например .224" .308" .430".
Микрометр оборудован трещеткой барабана. Эта трещетка должна использоваться во время измерений и предотвратить ложные чтения или возможное искажение показаний. Этот микрометр также имеет замок подвижного шпинделя (стержень микрометрического винта) для его блокировки в том в месте, как только желаемое измерение должно быть получено.
Точность микрометра легко проверяется при использовании трещетки, которая соединяет шпиндель с круглой наковальней. "Ноль" обеспечивается когда совпадает линия "0" шкалы на конусе барабана с "Линией считывания" на стебле. Это длинная тонкая линия, идущая параллельно оси стебля микрометра вдоль всего его корпуса. Если такого совпадения нет, то с использованием стопора вращения барабана и специального ключа совмещают нулевые линии на шкалах стебля и барабана.
Стебель микрометра содержит 40 калиброванных меток (делений), каждая из которых представляет приращение на .025 (двадцать пять тысячных частей) дюйма. Каждая четвертая метка (деление) определена единственным числом (цифрой), представляющим дополнительное приращение на .100 (одна сто тысячная часть) дюйма от закрытой "нулевой" позиции микрометра, то есть:
1 =.100, 2 =.200, 3 =.300 и т.д.
Шкала барабана микрометра, вращающегося вокруг стебля, содержит 25 линий, равномерно распределенных на конусе по его окружности. Один полный оборот барабана представляет .025 (двадцать пять тысячных частей) дюйма. Нет никакого числового индикатора для этого окончания. Каждый поворот "0" на барабане при совпадении с "Линией считывания" представляет полное и равное приращение измеряемой длины на .025".
Для считывания четырех десятичных разрядов требуется использование круговой шкалы стебля, отмеченной сверху по окружности числами 1-2-3-4-5-6-7-8-9-0.
Для считывания показаний микрометра, сначала проведите измерение, используя трещетку и заблокируйте барабан замком, когда трещетка начнет прокручиваться и измеряемая деталь окажется зажатой между шпинделем и наковальней. Вращение трещетки останавливают после появления щелчков. Не используйте для зажима вращение барабана, только осторожное вращение трещетки !
Затем:
. Отсчитывают ряд целых чисел (цифр), отображающих .100 приращения, которые видимы на горизонтальной шкале стебля слева от конуса барабана.
. Подсчитывается число маленьких линий, представляющих .025 приращения, которые видимы на шкале стебля также слева. Приращения по каждой из этих линий должны быть добавлены к наибольшему числу, отобращающему .100 приращения. Если "0" на шкале барабана виден, но расположен выше "Линии считывания", то .025 линия на стебле, которая только едва видна слева от конуса барабана, не включается. Если "0" на шкале барабана виден, но ниже "Линии считывания", - тогда видимая слева .025 линия на горизонтальной шкале стебля должна быть включена.
. Подсчитывается число линий на шкале барабане и останавливаются на тех, которые находятся ближе всех снизу от "Линии считывания". Необходимо помнить: каждая линия шкалы на конусе барабана отображает .001".
. Если необходима точность измерения ближе к .0001", определите: какое из чисел круговой шкалы стебля от "1" до "0" совпадает с линией (меткой шкалы) на конусе по окружности барабана. Совпавшее на стебле число необходимо добавить как четвертую и заключительную цифру в вычисление.

Alexan-der 04-10-2010 14:30
quote:
Originally posted by Alexan-der:

один вопрос все-таки остался: как (практически) обнулять такой микрометр с использование 2-х вложенных кривых ключиков ?


Коллеги, я так понял, что cтопорим викровинт в "нуле" и большим кривым радиусом ключика совмещаем "О" на конусе барабана с "Линией считывания" на стебле, а малым кривым радиусом ключика - сдвигаем конус барабана в право, если "нулевая" метка на стебле не видна.
ТАК ?

guns.allzip.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
