Правильное натяжение цепи бензопилы: установка или замена

Независимо от класса и назначения бензопилы, в состав режущего устройства входит направляющая шина и пильная цепь с натяжным устройством. В инструкции имеется информация о том, как правильно натянуть цепь на бензопиле, чтобы исключить дополнительные нагрузки на двигатель и ускоренный износ гарнитуры.

Данный элемент пильного механизма используется в условиях больших переменных нагрузок, поэтому в процессе работы требует постоянного контроля. Характерная особенность эксплуатируемых пильных цепей — увеличение размеров вследствие образования зазоров в соединениях звеньев.

Причины досрочного выхода пильных цепей из строя

Ускоренное удлинение детали происходит на этапе обкатки и в последней четверти эксплуатационного ресурса. На протяжении этих временных интервалов гарнитура нуждается в особом внимании и тщательном обслуживании.

  • Причиной быстрого растяжения пильной цепи может быть плохое качество материала бюджетной модели, несоответствие конфигурации венца и чрезмерный износ ведущей звездочки, неисправность или неэффективная работа системы смазки.
  • Полноценная работа цепи бензопилы также во многом зависит от состояния шины и ведущей звездочки, качества цепного масла и производительности системы смазки, своевременной и грамотной заточки кромок режущих звеньев.

По мнению профессиональных пильщиков, на долговечности гарнитуры отражается стиль работы оператора и уровень эксплуатационных нагрузок. В большей степени растяжению подвержены цепи бюджетной группы, более дорогой фирменный ассортимент по техническим и рабочим свойствам замечаний не имеет.

Негативные последствия неправильной регулировки цепи

Проверка состояния и натяжка цепи входит в обязательный перечень подготовительных работ.

От того, насколько удастся правильно поставить цепь, зависит:

  • продолжительность ее последующей эксплуатации;
  • безопасность распиловочных работ повышенной сложности;
  • ресурс двигателя и бензопилы в целом.

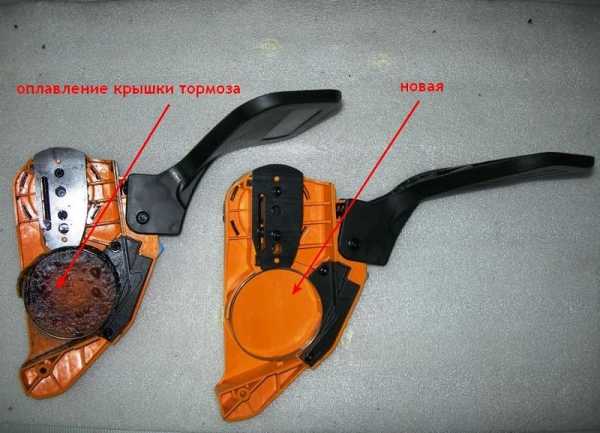

Перетянутая гарнитура резко снижает производительность работы, инициирует избыточные нагрузки на силовой агрегат и трансмиссию. Также имеет место перегрев шины и перерасход топлива.

Прослабленная цепь может слететь с шины или порваться. Образование травмоопасных моментов частично или полностью устраняется системами аварийной остановки и улавливателями, позволяющими с большим или меньшим успехом распутать цепь бензопилы и определить ее пригодность для последующей эксплуатации.

Установка детали с поврежденными или деформированными звеньями может привести к неравномерному износу направляющей проточки шины и другим нежелательным последствиям.

Натяжные устройства

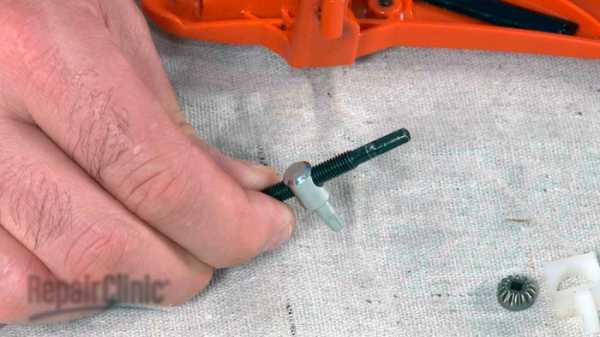

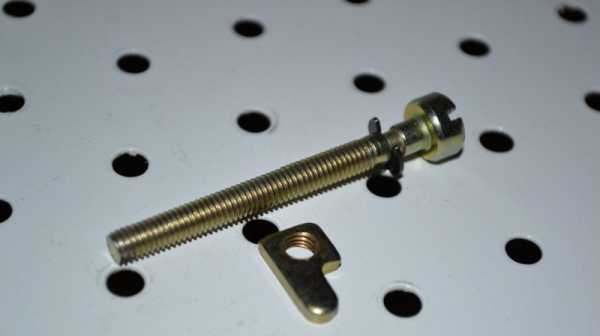

Классический натяжитель цепи бензопилы бюджетного класса, как правило, представляет собой резьбовый болт с регулировочным компонентом, стандартного или бокового расположения. Настройка натяжения цепи производится входящим в штатный комплект ключом или отверткой.

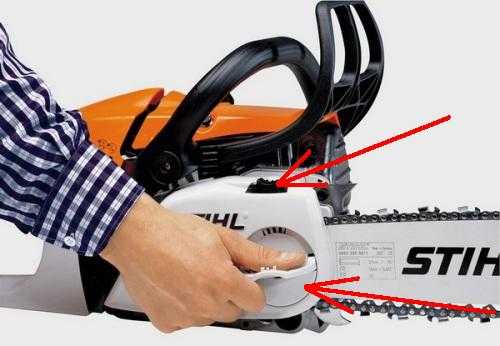

Более дорогие модели оборудованы удобными в работе устройствами, позволяющими натянуть цепь одним движением рычага или поворотом регулировочного диска.

В первом случае степень натяжения фиксируется контрагайкой, во втором — шина и натяжитель цепи блокируются в заданном положении установкой крышки. В обоих вариантах гарантируется надежная фиксация цепи в заданном положении, возможность компенсации ее вытяжки с минимальными потерями рабочего времени.

Преимущества выработки цепного комплекта

Цепь и шина входят в перечень сменного оборудования, поэтому пильщик в зависимости от особенностей работы может использовать несколько гарнитур разной длины и производительности. Средний срок службы износостойких фирменных шин позволяет выработать ресурс трех пильных цепей.

Режущие кромки пильных звеньев цепи нуждаются в периодической заточке. В неоспоримых достоинствах эксплуатации комплекта из нескольких цепей — равномерный износ приводной звездочки и хорошая совместимость с входящими в дополнительный комплект цепями.

Особенности ручной и механизированной заточки

Затупление режущих кромок пильной цепи проявляется:

  • заметным снижением производительности;
  • выбросом мелкой стружки;
  • появлением характерного запаха горелой древесины.

Для восстановления режущих свойств цепей используется несколько видов заточных приспособлений.

В самом простом варианте — это закрепляемый на шине держатель в комплекте с набором специальных напильников, в другом — заточный станок с силовым приводом. Обе технологии имеют собственные преимущества и недостатки.

Малопроизводительная и затратная по времени ручная заточка цепи способствует сохранению ее ресурса. Механизированный способ обеспечивает хорошую производительность, но отсутствие индивидуального подхода к каждому режущему звену цепи отрицательно сказывается на ее долговечности.

Последовательность замены и регулировки пильной цепи

Самостоятельно поменять цепь бензопилы бытового и профессионального уровня технически несложно. Залогом успешного выполнения регулировочных работ станет точное соблюдение рекомендаций прилагаемой инструкции.

Из-за теплового расширения металла, установка цепи на бензопилу и последующая регулировка производится только на холодной шине.

  • В классическом решении технология предусматривает включение блокировки от случайного запуска двигателя, отворачивание резьбового крепежа, демонтаж шины и очистку направляющего паза от опилок.
  • Далее следует убедиться в соответствии размеров хвостовиков ширине паза, определить, какой стороной ставить цепь на бензопилу, закрепить шину и отрегулировать цепь в указанной инструкцией последовательности.
  • Перед тем как одеть цепь на бензопилу, следует удостовериться в том, что направление цепи на бензопиле соответствует заявленным требованиям, а механизм натяжения цепи имеет достаточный запас свободного хода.

После регулировки новой цепи рекомендуется на протяжении 2-3 минут выполнить прогонку пилы на средних оборотах, после чего еще раз проверить натяжение цепи. Этот момент можно совместить с визуальным контролем работы системы смазки.

Способы проверки степени натяжения

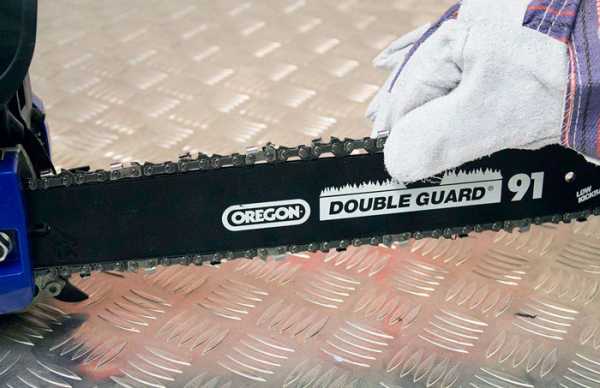

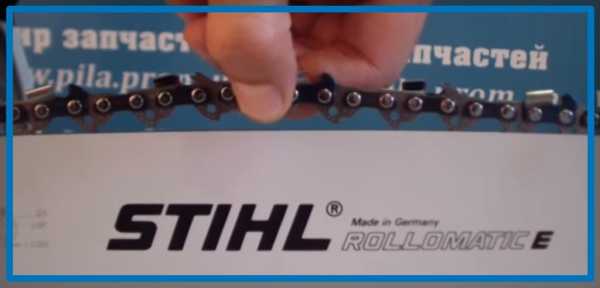

Для проверки степени натяжения достаточно оттянуть цепь в средней части шины, выход хвостовиков звеньев допускается не более чем на 2/3.

  • Нормально отрегулированная цепь не должна заедать при перемещении по шине вручную.
  • Также исключается скрип и другие посторонние шумы в районе расположения ведущей звездочки.
  • После прогонки цепи необходимо проверить затяжку резьбового крепежа шины и защитной крышки.

После длительной эксплуатации не натягивается цепь вследствие нехватки регулировочного хода натяжного механизма. Конструкционное устройство цепи позволяет уменьшить ее длину удалением нескольких звеньев. С другой стороны, такая экономия оборачивается потерей плавности хода цепи и форсированным износом проточки шины и венца ведущей звездочки.

opilah.com

Как натянуть цепь на бензопиле: инструкция и рекомендации

Профессионалам довольно хорошо известно, что не сама мощность бензопилы делает ее хорошим инструментом, а то, насколько правильно ее эксплуатируют. При должном уходе любая бензопила сможет долго прослужить, демонстрируя при этом отличные рабочие характеристики. Если же наоборот - не ухаживать за инструментом должным образом и не придерживаться правил безопасной эксплуатации, то это значительно сократит срок его службы и приведет к раннему выходу из строя.

Один из самых важных моментов правильной технической эксплуатации – это уход за цепью бензопилы. Нужно знать, как именно натянуть цепь на бензопилу, как правильно проводить ее заточку и смазывать. Еще очень важно иметь достаточное представление о ее характеристиках. Эти знания могут очень сильно пригодиться, если придется выбирать новую цепь.

Функция цепи и ее правильное натяжение

Правильное положение и натяжение цепи бензопилы имеет очень большое значение не только для нормальной ее эксплуатации, но и для безопасности того, кто с ней работает, а также окружающих. Если цепь имеет неправильное натяжение, то в процессе работы она может случайно слететь, что, вероятнее всего, вызовет поломку не только самой цепи, а и всей бензопилы. Однако нежелательно и то, когда цепь натянута чрезмерно туго. Это также может иметь негативные последствия в виде увеличения нагрузки на мотор, что в дальнейшем приведет к его скорому выходу из строя и сокращению общего срока службы бензопилы. Цепь имеет одно очень важное свойство: она фиксирует шину, что препятствует ее произвольному движению. Поэтому уходу за цепью нужно уделять отдельное внимание.

Правильно выбираем цепь

Выход цепи из строя – явление нередкое, поэтому прежде чем задаваться вопросом о том, как натянуть цепь на бензопиле правильно, нужно знать, какая именно цепь подходит для данной модели бензопилы. Главным критерием при выборе является ее шаг. Шагом принято называть расстояние между ее зубьями. Расстояние это выбирается между ее ближайшими зубьями и измеряется в дюймах. Наиболее распространенными являются 0,325, 0,375, а также 0,404 дюйма. Информацию о шаге можно найти в инструкции по эксплуатации для конкретной модели бензопилы, и зависит он в первую очередь от назначения инструмента.

Каждая пила имеет свой определенный шаг, исключения составляют только профессиональные инструменты, которые являются универсальными. Шаг цепи также зависит от мощности двигателя. Чем мощнее бензопила, тем больше ее шаг и тем труднее ее удерживать при работе. Так, например, компактная маломощная бензопила "Патриот" имеет шаг 0,325. Однако имеются и более мощные модели. Одной из них является немецкая STHIL с шагом 0,404. Что, как мы видим, больше, чем у бензопилы "Патриот".

Шаг – одна из важнейших характеристик параметров цепи. Это означает, что не стоит выбирать для бензопилы малой мощности цепь с крупным шагом. Она может не только не подойти, но и вывести инструмент из строя.

Важность правильной настройки цепи

Нормальная работа бензопилы вызывает вибрации, которые могут значительно ослабить натяжение цепи с лезвиями или гайки, предназначенные для ее крепления. Цепь растягивается во время интенсивного использования и плохо фиксируется на зубцах бензопилы, что может создать небезопасные условия для оператора. Надлежащая работа инструмента включает проверку всех гаек и болтов до и во время использования для обеспечения безопасности. Если гайки цепи слишком свободны на зубцах пилы, то, скорее всего, потребуется правильно натянуть цепь, а затем затянуть и само лезвие.

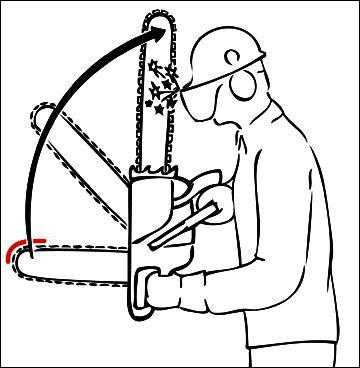

Перед началом работ всегда следует помнить о собственной безопасности и использовать защитные кожаные перчатки и очки. Бензопилу следует положить на плоскую поверхность, например, на верстак или стол. Двигателю нужно дать время полностью остыть, если он до этого использовался. Далее для предотвращения случайного запуска пилы вынимаем провод из разъема свечей зажигания. Теперь можно приступать к регулировке цепи.

Как натянуть цепь на бензопилу собственными силами

Сделать это несложно, главное – помнить о собственной безопасности. Итак, как же правильно надеть цепь на бензопилу? Встаньте перед бензопилой, обращенной к вам лезвием. Возьмитесь за кончик пильного диска одной рукой и немного поднимите его. Плотно вставьте отвертку с плоской головкой в регулировочный винт, который находится справа от лезвия, когда вы смотрите на пильное полотно. Поверните винт в направлении по часовой стрелке, чтобы увеличить натяжение цепи, или против часовой стрелки, чтобы, соответственно, его уменьшить. Возьмите цепь в одну руку и потяните ее вокруг лезвия. Натяжение правильное, когда она будет немного ослаблена, если тянуть в направлении лезвия, и одновременно плотно прилегать к нему.

Если это так, то дальнейшая регулировка цепи на бензопиле может не требоваться. Если нет, то нужно ее отрегулировать. Ослабьте или затяните регулировочный винт, чтобы получить правильную подгонку. Держите кончик лезвия бензопилы одной рукой. Затяните обе удерживающие лезвие гайки с левой ее стороны с помощью набора для ремонта пилы или разводного ключа. Поместите провод свечи зажигания обратно на место и плотно прижмите его.

Необходимые инструменты

При покупке бензопилы нередко в комплекте с ней идет инструмент для ее обслуживания. Он необходим для регулировки цепи. Имеет следующий вид: на одном конце есть отвертка с плоской головкой, а на другом - гайковерт, который подходит к гайкам лезвия. Чтобы разобраться в том, как натянуть цепь на бензопиле, необходимо обратиться к инструкции по эксплуатации для данной модели пилы.

Техника безопасности

При использовании бензопилы следует использовать средства индивидуальной защиты, включая защиту глаз и слуха, кожаные перчатки и каску.

Для безопасности при работе с бензопилой желательно наличие еще одного человека рядом, который сможет оказать помощь в случае, если она будет необходима.

Заточка цепи

Всем известно, что время от времени нужна заточка цепи на бензопиле. Однако не все знают, как это делать правильно. Верным признаком того, что пила нуждается в заточке, является форма опилок. Если они имеют вид мелкой пыли, то это означает, что лезвия бензопилы затупились и их нужно заточить. При сильном износе цепи, когда заточить ее уже не представляется возможным, ее необходимо поменять на новую.

Способы заточки цепи

Имеется множество способов того, как это сделать. В качестве примеров приведем самые распространенные:

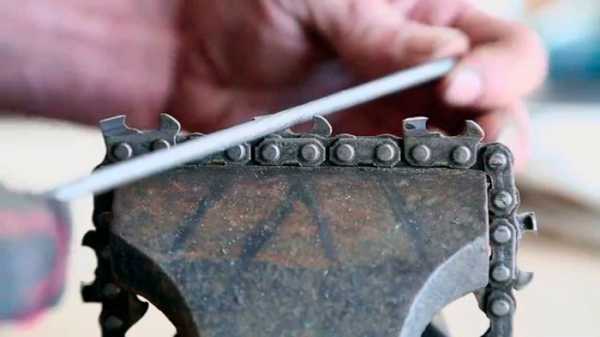

  • Заточка с использованием напильника. Удобство его состоит в его простоте, ведь нет необходимости использовать сложное оборудование и станки. К тому же данную заточку можно производить непосредственно на месте работ, что очень экономит время.
  • Заточка на станке. Чаще всего ее применяют в оборудованных центрах по обслуживанию или мастерских, однако она имеет место и в личном хозяйстве.
  • Заточка с использованием болгарки. Один из самых сложных способов заточки, так как требует наличия особых навыков. Из-за этого данный способ не нашел широкого применения.

Как самому укоротить цепь на бензопиле

Цепь бензопилы должна всегда быть в хорошем техническом состоянии. Всем дефектам и неисправностям должно уделяться необходимое внимание. Нужно следовать общим правилам техники безопасности и рекомендациям, приведенным в инструкции по эксплуатации. Только таким образом можно избежать травм и прочих нежелательных последствий при работе с бензопилой и продлить срок ее службы.

Иногда вследствие износа, деформации или других причин требуется заменить цепь или же укоротить ее. Следует обратить внимание на то, что провисание цепи еще не означает необходимость ее замены. Менять ее нужно, если она полностью не подлежит регулировке.

Иногда в процессе интенсивного использования цепь может провисать. Это происходит из-за сильного перегрева металла, его расширения и, как следствие, удлинения. Выходом из данной ситуации может быть периодическая остановка, чтобы дать цепи остыть. Однако такое не всегда представляется возможным. Другая ситуация может возникнуть, когда, скажем, нужно установить цепь, длина которой несколько велика.

Регулировка натяжения

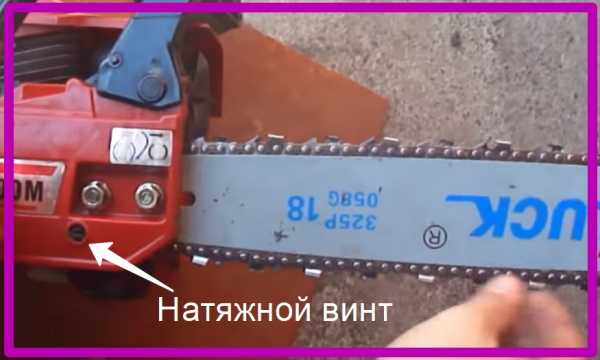

Настройку натяжения цепи нужно выполнять с использованием натяжного болта бензопилы, который располагается в месте, где находятся зубчатые упоры.

Важно понимать, как должна быть натянута цепь на бензопиле. Натягивать ее до упора не нужно, потому как вскоре она снова может растянуться. Цепь должна иметь небольшой запас, слегка провисать. Это не трудно проверить рукой. Она на миллиметр должна поддаваться отводу от шины.

Лучше всего, когда цепь имеет достаточную длину и можно удалить несколько ее звеньев. Поступая таким способом, мы имеем возможность использовать оригинальные звенья для цепи бензопилы. Раскрепить их можно ножовкой по металлу, однако намного удобнее это будет сделать наждачным станком. Для этого необходимо раскрепить звено, сточив его, и затем срезать ту часть, которая является лишней. Далее выбиваем клепки из тех звеньев, которые не нужны, удаляем их и соединяем цепь самостоятельно. Для этого можно воспользоваться специальными заклепками, но если их не имеется в наличии, можно воспользоваться обычной проволокой из стали. Укладываем цепь на твердое основание и начинаем клепать с обеих сторон.

fb.ru

Натяжение цепи бензопилы: диагностика и уход

Любой опытный вальщик, хорошо знающий свое дело, перед началом работы обязательно проверяет натяжение цепи и степень заточки зубьев бензопилы. Если не обращать внимания на состояние инструмента, его производительность в процессе работы сильно снижается.

Правильная регулировка натяжения цепи бензопилы продлит срок ее службы, а также не даст ей соскользнуть с шины во время распила.

Натяжка цепи играет важнейшую роль в работоспособности бензопилы. Если она плохо натянута, то может легко повредиться или соскользнуть с шины во время распила. Наоборот, если цепь натянута очень туго, давление на мотор инструмента повышается. Это значительно сокращает срок службы бензопилы, поскольку она начинает изнашиваться гораздо быстрее. Цепь бензопилы имеет еще одно важное назначение: она сдерживает шину, которая в холостом состоянии ходит в разные стороны.

Как происходит процедура натяжки?

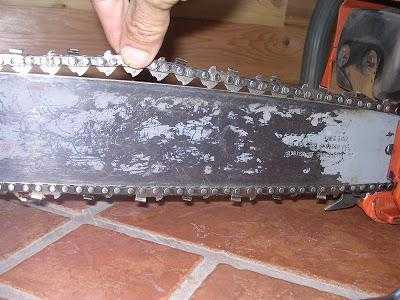

Чтобы проверить степень натяжения цепи, необходимо потянуть ее по направлению вверх, взяв за зубец в средней или крайней части с наружной стороны шины. Если натяжение установлено правильно, 1/3 хвоста будет находиться в пазу шины бензопилы. Превышение этого предела означает, что цепь натянута слишком сильно, а уменьшение — слишком слабо. Важное значение имеет свободное перемещение цепи на шине. Это легко проверить, попробовав покрутить ее рукой.

Направление движения цепи.

Процесс натяжения нетрудоемкий, достаточно только разобраться в порядке всех необходимых действий и уделять этой процедуре должное внимание.

Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен. Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ.

В первую очередь потребуется осмотреть натяжной механизм, расположенный правее под боковой крышкой, фиксирующей ось инструмента. Чаще всего данный механизм представляет собой простейший болт, но в некоторых случаях бензопилы оснащаются особой системой натяжки, где не требуются никакие дополнительные устройства.

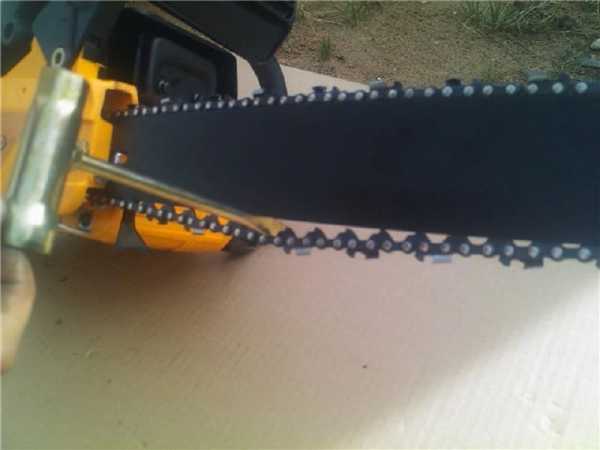

После этого нужно слегка раскрутить метизы, расположенные сбоку и предназначенные для фиксации шины. Далее винтом для регулировки необходимо подобрать нужное натяжение, перемещая ось вперед. Для контроля плавности перемещения цепи потребуется почаще вращать ее по направлению, в котором она движется в процессе работы.

Расстояние при регулировки цепи.

Отрегулировав цепь при помощи натяжного механизма, нужно надежно завинтить метизы шины. Если настройка была выполнена грамотно, перемещение цепи будет плавным. Она не должна заедать и иметь определенный инерционный запас. При неправильной регулировке цепь будет резко останавливаться, и ее временами будет заклинивать. Стоит учитывать, что такое происходит в случае сильной натяжки. Поскольку это оказывает на инструмент больше негативного влияния, лучше всегда настраивать цепь с небольшим ослаблением. Для продления срока службы бензопилы рекомендуется проводить такую настройку как можно чаще.

Помните, что настраивать натяжку на разогретом инструменте недопустимо.

После остывания цепь сжимается, поэтому при сильном натяжении она может стянуть шину и деформировать ее, что приведет к необратимым повреждениям инструмента. Перед регулировкой бензопилу нужно обязательно остудить.

Вернуться к оглавлению

Диагностика и правильный уход за цепью бензопилы

Продуктивность бензопилы зависит от ряда факторов:

  • правильность эксплуатации инструмента;
  • регулировка натяжения цепи;
  • своевременная заточка зубьев.

Если степень натяжки влияет на работоспособность бензопилы, то заточка ее зубьев — на скорость распиливания. Поэтому крайне важно уделять отдельное внимание этому моменту. При хорошей заточке зубьев распил выполняется гораздо эффективнее, точнее и безопаснее.

Регулярность процедуры заточки не имеет особых нормативов, но профессиональные вальщики рекомендуют выполнять ее по несколько раз в день. Это обусловлено достаточно быстрым затуплением зубьев в процессе интенсивного распила.

Чаще всего степень затупления цепи определяется с ориентировкой на производительность бензопилы. Кроме того, инструмент нуждается в заточке, когда шину начинает уводить в сторону. Еще одним мерилом затупления является состояние стружки. Как правило, от правильно заточенных зубьев стружка бывает однородной. При этом опилки имеют прямоугольную или квадратную форму. В случае с затупленной цепью в стружке будет преобладать пыль, а опилки станут напоминать по форме иглы от простой ножовки.

Если вы регулярно следите за степенью натяжения цепи и своевременно затачиваете ее, бензопила прослужит в течение долгого срока. При этом процесс распиливания даже особо твердой древесины не доставит вам хлопот.

В случае недостаточного опыта рекомендуется обратиться к специалисту. Профессиональные лесорубы определяют состояние бензопилы и ее составляющих при первом же осмотре. Они определят степень ее изношенности, слишком тугое натяжение цепи и остроту зубьев.

Новейшие модели бензопилы оборудуются авторегулятором натяжения цепи. Но им тоже требуется особый уход, иначе придется выполнять ремонт инструмента чаще, чем хотелось бы.


moiinstrumenty.ru

Как натянуть цепь на бензопиле

После того, как вы какое-то время поработали бензопилой, наступит момент, когда натяжка цепи ослабнет. Это происходит из-за ее растягивания и нагрева. Многие не знают, как натянуть цепь на бензопиле, поэтому начинают искать ответ в инструкции либо в Интернете. Что же, в этой статье вы узнаете, как это делается правильно. Натяжка осуществляется примерно одинаково для любых бензопил: хоть Stihl, хоть Husqvarna, хоть Champion, хоть еще какая-либо другая.

Что крутить на бензопиле для натяжки цепи?

В целом для всех бензопил порядок действий будет выглядеть так: ослабляем крепление боковой крышки и вращаем натяжитель цепи. Но сами крепление крышки и натяжитель могут быть разными на разных бензопилах.

Самый простой вариант — это прикрепленная с помощью одной или двух гаек боковая крышка и натяжитель в виде болта под отвертку (либо шлицевую, либо крестовую). В этом случаем просто ослабляем гайки и крутим болт по часовой стрелке. Болт может располагаться  либо сбоку в крышке, либо спереди — опять же в боковой крышке, либо же в корпусе самой бензопилы.

Но также существует бесключевая натяжка цепи — это когда для ослабления крепления боковой крышки и вращения натяжителя  не требуются ни ключи, ни отвертка. У разных производителей эти системы выглядят по своему. Ниже можете посмотреть на рисунках, что они из себя представляют, и что крутить.

Как должна быть натянута цепь на бензопиле?

Правило по тому, как должна быть натянута цепь, звучит так: цепь должна свободно двигаться по шине, но при этом не провисать. Чуть больше, чуть меньше — не важно. Главное, чтобы свободно ходила и не провисала. При этом, если потянуть цепи от шины, схватив ее на середине шины, она должна доставаться на высоту входящих в шину звеньев.

Во время работы следите, чтобы цепь не провисала. Если заметите провисание, сразу же подтягивайте. А после работы цепь лучше ослабить. Сделать это нужно по причине того, что цепь нагревается во время работы и растягивается (в том числе из-за этого ее и приходится подтягивать), а затем, остывая, съеживаться. В результате чего она может и сама порваться, и шину испортить, и увести подшипник вала, на котором держится ведущая звездочка.

Вот собственно и все правила по натяжке цепи на бензопиле. Спасибо за внимание!

Читайте также:

instrument-tehnika.ru

Как натянуть цепь на бензопиле

Большинство людей, впервые столкнувшись с эксплуатацией бензопилы, задаются вопросом о том, как натянуть цепь на бензопиле правильно. Установка цепи и ее регулировка не требует много времени.

Правильно натянутая цепь бензопилы обеспечит долговечность ее работы.

Для того чтобы ответить на этот вопрос следует изучить устройство бензопилы. Устройство состоит из нескольких основных агрегатов, обеспечивающих его функционирование.

Устройство бензопилы

Бензопила состоит из следующих основных конструктивных элементов:

  • бензиновый мотор;
  • направляющая шина для пильной цепи;
  • пильная цепь;
  • механизм натяжки пильной цепи;
  • органы управления устройством.

В основе привода бензопилы лежит одноступенчатая цепная передача.

По своей конструкции бензопилы можно отнести к классическим механизмам, которые приводятся в действие при помощи двигателя внутреннего сгорания. В конструкции устройства применяется простейший одноцилиндровый двухтактный двигатель. Вместо редуктора в устройстве применяется одноступенчатая цепная передача, которая обеспечивает вращение пильной цепи. Простота конструкции обеспечивает надежность и безотказную работу агрегата в тяжелых условиях эксплуатации.

Двигательная установка агрегата включает в свой состав следующие конструктивные элементы:

  • рабочий цилиндр с поршневой группой;
  • модуль зажигания;
  • глушитель;
  • систему очистки воздуха;
  • карбюратор.

Мотор устройства способен развивать максимально 13 500 оборотов в минуту. Такие высокие показатели накладывают жесткие требования к используемым в процессе его работы горюче-смазочным материалам. Усилие от работающего двигателя передается на ведущую звездочку при помощи сцепления центробежного типа, которое срабатывает автоматически при повышении числа оборотов двигателя. Сцепление состоит из барабана и элементов с фрикционными накладками. При достижении двигателем определенного количества оборотов элементы прижимаются к барабану, и последний начинает вращаться, приводя в движение ведущую звездочку, в зацеплении с которой находится пильная цепь.

Система зажигания является бесконтактным электронным устройством, которое позволяет обеспечить стабильную работу силовой установки приспособления. Система подачи топлива состоит из бачка для хранения топлива, трубопровода и карбюратора. Карбюратор является устройством обеспечивающим подготовку горючей смеси для работы силового агрегата.

Рабочим инструментом бензопилы является пильная цепь, движение которой происходит по специальной направляющей шине, за счет вращения ведущей и ведомой звездочек.

Вернуться к оглавлению

Устройство рабочего элемента бензопилы, его направляющей, тормоза и механизма натяжения

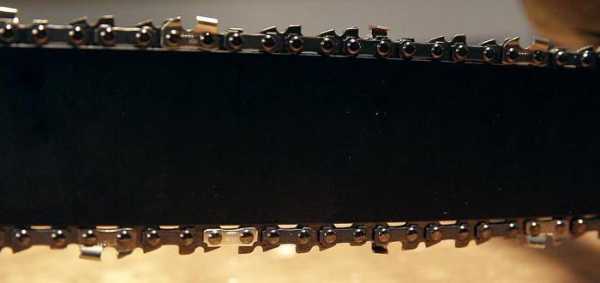

В цепи чередуются режущие и ведущие звенья.

Рабочий элемент пилы состоит из элементов трех типов:

  • режущие звенья;
  • ведущие звенья;
  • соединительные элементы.

Сборка всех элементов осуществляется при помощи заклепок. Наиболее сложными конструктивными элементами являются режущие звенья. Этот тип конструктивных элементов может быть двух типов: право- и левосторонние. Эти элементы обеспечивают пиление древесины.

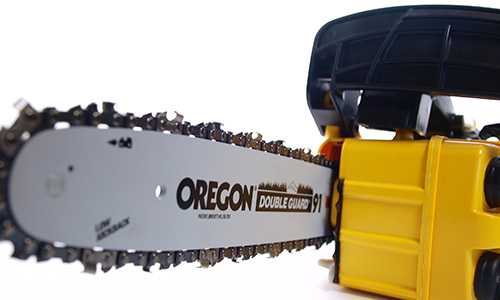

Шина — важнейший конструктивный элемент устройства, который служит для направления пильной цепи. Шина изготавливается с использование износостойкой стали, которая обладает высокой упругостью. По периферии в конструкции шины имеется специальная направляющая канавка. По канавке подается масло для обеспечения смазки. Особенностью инструмента является наличие открытого режущего органа, который представляет опасность для человека. Для обеспечения безопасной эксплуатации применяется специальное устройство, которое называется тормозом. Включение устройства обеспечивается нажатием на защитный щиток.

При включении тормоза происходит затягивание тормозной ленты на барабане муфты сцепления и его остановка. В результате этих действий происходит остановка режущего органа.

Система натяжения режущего органа включает в свой состав подвижно соединенный винт. При вращении винта штифт осуществляет перемещение по пазу в корпусе пилы, что приводит к перемещению шины. Перемещение шины приводит к натяжению режущего органа. Для удобства проведения операции винт натяжения на некоторых моделях агрегата располагается сбоку, за пределами крышки защитного кожуха, закрывающего ведущую звездочку привода устройства. Каждая новая установка цепи требует проведения регулировки натяжения режущего полотна.

Вернуться к оглавлению

Натяжение цепи: когда необходимо и как это делается

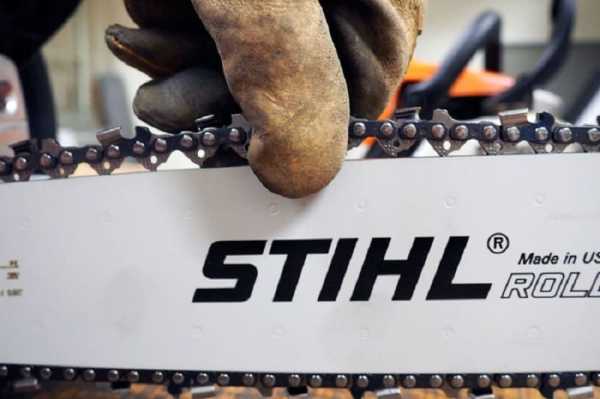

Отсутствие провисания — признак правильной натяжки цепи.

Для проверки степени натяжения цепи требуется потянуть цепь по направлению вверх, взяв ее за один из зубьев в верхней части, расположенной над направляющей шиной. Если натяжение цепи нормальное, то одна треть хвоста зуба будет находиться в пазу направляющей шины бензопилы.

Увеличение этого показателя сигнализирует о том, что пильная цепь натянута слишком сильно, а уменьшение сигнализирует о наличии слишком слабого натяжения. Одним из важнейших показателей натяжения цепи является ее свободное перемещение по направляющей шине. Для этой цели требуется цепь провернуть по направляющей — она должна перемещаться под легким воздействием.

После этого следует, используя защитные перчатки, провернуть цепь в направлении движения. В случае слишком сильного ослабления цепи на тыльной стороне шины наблюдается большое провисание. Именно этот признак свидетельствует о необходимости проведения натяжения цепи.

Натяжение цепи не занимает много времени и является не трудоемким процессом.

После выявления провисания требуется отпустить гайки или винты, которыми в зависимости от конструкции агрегата фиксируется направляющая шина. Затем при помощи использования регулировочного винта осуществляется перемещение шины вперед, выбирая степень натяжения. В процессе натяжения рекомендуется время от времени проворачивать пильный элемент для того, чтобы выбрать оптимальный шарнирный люфт и контролировать плавность его хода по направляющей шине. После регулировки нужно затянуть все фиксирующие элементы и восстановить работоспособность агрегата.

После правильно выполненной регулировки движение должно быть равномерным и без закусов, в процессе движения рабочего элемента по направляющей должна сохраняться небольшая инерция. При слишком сильном натяжении движение затруднено, а при прекращении воздействия рабочий инструмент мгновенно останавливается. Перетяжка является значительно более вредной, нежели недотяжка. В случае если проводится установка новой цепи, натяжение должно быть минимальным, так как перетяжка рабочего элемента способно привести к выходу из строя направляющей бензопилы.

Вернуться к оглавлению

Диагностика и уход за режущим органом бензопилы

Своевременная заточка зубьев оберегает механизм от раннего износа.

Продуктивность инструмента зависит от большого количества факторов. Основными факторами являются следующие:

  • правильность использования агрегата;
  • регулировка натяжения режущего органа;
  • качественная и своевременная заточка зубьев рабочего органа.

Степень натяжки режущего органа влияет на работоспособность агрегата, а заточка зубьев цепи — на скорость распиливания.

Чаще степень затупления цепи определяется по степени снижения производительности бензопилы. В случае падения производительности режущие звенья требуют проведения заточки. Помимо этого, заточка режущих кромок требуется в случае, если пилу начинает уводить в сторону. Одним из признаков затупления пилы является состояние стружки. При затуплении пилы в опилках преобладает мелкая и пылеобразная фракция. При осуществлении регулярного обслуживания агрегата бензопила прослужит на протяжении длительного времени. При этом процесс распиловки леса не доставит особых трудностей, даже при проведении обработки твердой древесины.

В случае отсутствия достаточного опыта рекомендуется обратиться за помощью к специалисту. Профессионалы, имеющие достаточный опыт работы с бензопилами, способны определить техническое состояние оборудования при первом осмотре. В процессе проведения осмотра специалист определяет изношенность оборудования, остроту режущих элементов, натяжение цепи.

Современные модели бензопил оборудуются авторегулировкой натяжения цепи. Однако такие пилы требуют особого ухода для предотвращения выхода инструмента из строя.

www.parnikiteplicy.ru

Про самостоятельную натяжку цепи на бензопиле

За бензопилой, как и за любым другим инструментом, требуется обеспечивать специальный уход. В частности, в уходе нуждается такой элемент бензопилы, как цепь или режущее изделие. Цепь нуждается не только в затачивании, но еще и в правильной натяжке. Как натянуть цепь на бензопилке, должен знать каждый владелец инструмента.

Причины выхода из строя цепи

Высокая скорость растягивания цепи наблюдается на стадии ее обкатки. Именно в этот период наблюдается притирка режущего элемента к шине и ведущей звездочке бензопилы. В период обкатки очень важно регулярно проверять натяжение изделия, в противном случае оно может слететь прямо во время функционирования инструмента.

К ряду основных причин, почему цепь выходит из строя, относятся:

  • Некачественный вид изделия. Некоторые производители в Китае с целью повышения спроса на товар прибегают к удешевлению продукции за счет изготовления изделий из низкокачественных материалов.
  • Нарушение функции смазки. Если смазочный материал на цепь и шину поступает в незначительном количестве или вовсе не поступает, то чрезмерный перегрев изделия приводит к тому, что металл начинает расширяться и теряет свои свойства.
  • Не надлежащее качество смазывающего вещества. Применение отработки приводит к тому, что цепь быстро изнашивается и растягивается, что обусловлено содержанием в отработке металлических веществ.
  • Низкое качество заточки зубьев. Эксплуатация режущего изделия с притупленными зубьями снижает не только производительность инструмента, но еще и приводит к тому, что цепь быстрее растягивается.

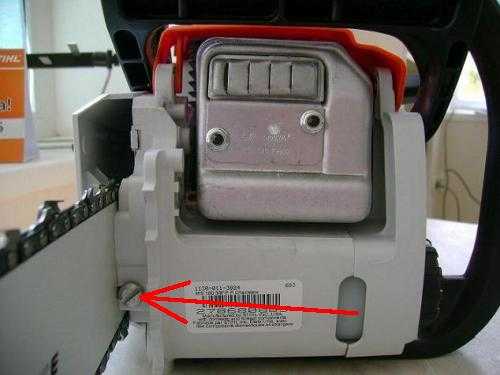

Вариант расположения винта

Профессионалы также выдвигают свое мнение о том, что на долговечность сменных элементов влияет характер эксплуатации бензопилы. Негативные последствия неправильной регулировки цепи также влияют на ускоренное растяжение режущего элемента и выход его из строя. Если изделие будет сильно перетянуто, то производительность труда будет снижена, так как мотор будет испытывать избыточные нагрузки при работе. Кроме того, цепь будет плотно прилегать к шине, ускоряя и ее износ. Если же изделие будет ослабленным, то в любой момент оно может слететь с шины или порваться. Чтобы работа с бензопилой проходила легко и гладко, необходимо проверять натяжку режущего устройства, и заточку зубьев при каждой заправке.

Механизмы натяжения

Цепь должна быть правильно натянута так, чтобы вручную она свободно перемещалась по шине. Для регулировки натяжения используется классический вид натяжителя, который применяется в инструментах бюджетного класса. Такой натяжитель представляет собой болт с резьбой, а также регулировочный компонент с классическим или боковым расположением.

Качественные модели бензопил оснащаются регулировочными механизмами, с помощью которых натяжение можно осуществлять при помощи одного движения рычага или поворотом регулировочного диска. Если для натяжения цепи используется натяжитель, то момент затяжки фиксируется при помощи контрагайки. В ином случае, фиксация натяжения цепи осуществляется за счет блокирования шины в заданном положении установкой крышки. Оба способа позволяют зафиксировать изделие надежно в заданном положении.

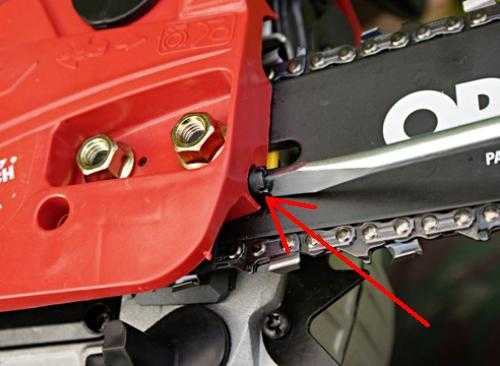

Еще один вариант расположения винта регулировки

Важно знать! Категорически запрещается осуществлять регулировку натяжения цепи на бензопиле в разогретом состоянии. Изделие должно быть охлажденным, в противном случае, процедура будет выполнена неправильно.

О том, как правильно натягивается цепь бензопилы, необходимо узнать более детально, так как этот момент является очень важным, от него зависит производительность инструмента и безопасность человека.

Установка цепи и регулировка ее натяжения

Установить и отрегулировать цепь технически несложно. Причем не имеет значения, к какому классу относится ваш инструмент: бытовой или профессиональный. Чтобы установка цепи на бензопилу прошла успешно и максимально правильно, рекомендуется первый раз манипуляции провести по предлагаемой ниже инструкции.

Первоначально необходимо осуществить установку новой цепи на инструмент, демонтировав предварительно старый элемент. Процесс демонтажа старого режущего изделия и установки нового предусматривает выполнение следующих действий:

  1. Для начала бензопилу следует расположить на столе, развернув ее так, чтобы шина оказалась вверху. После этого осуществляется отворачивание резьбовых креплений, после чего снимается защитный чехол, демонтируется шина и очищаются направляющие от опилок и грязи.
  2. После извлечения старого и изношенного изделия, необходимо определить, как правильно ставится новый элемент на бензопилу. Определить правильность расположения изделия не составит большого труда, так как заостренные зубья должны находиться сверху в противоположной стороне от самого инструмента.
  3. После этого необходимо надеть цепь на шину, а последнюю установить на место, зафиксировав при помощи резьбовых креплений. Немаловажно убедиться в том, что механизм натяжения режущего устройства имеет достаточный запас свободного хода.

После установки нового изделия потребуется выполнить его натяжение. Делается это двумя способами: быстрым или фронтальным. Наиболее приемлемым является фронтальный способ натяжения изделия. Процесс натяжения осуществляется в следующей последовательности:

  1. Отвинчиваются гайки, посредством которых фиксируется шина инструмента. Слегка ослабив гайки крепления, необходимо приподнять шину за край.
  2. Регулировочным винтом осуществляется натяжение цепи до необходимого значения, после чего шина фиксируется путем зажатия этих гаек.
  3. В завершении осуществить проверку натяжения.

Быстрый способ регулировки натяжения предусматривает подтягивание ручки барашковой гайки, после чего осуществляется ее ослабление. После этого винт натяжителя завинчивается до упора по ходу движения часовой стрелки. В завершении барашковая гайка вновь затягивается, и опускается ручка.

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

  1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
  2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
  3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

instrumentyvdom.ru

Как правильно натянуть цепь на бензопиле: инструкция, устройства

Наличие бензопилы значительно облегчает ведение частного хозяйства. Цепная пила будет полезна хозяину, ведь с её помощью проходит подготовка дров, удаление поваленных деревьев и мелкий ремонт. Однако все мотопилы имеют высокую категорию опасности, и перед работой следует проверять их исправность. Пренебрежение проверками может привести как к выходу из строя аппарата, так и к серьёзной травме человека. Также необходимо знать правила ухода и то, как натянуть цепь на бензопиле. Эта информация поможет вовремя определять износ, самостоятельно выполнять смену изношенных узлов и поддерживать агрегат в надлежащем техническом состоянии.

Как натянуть цепь на бензопиле

Может показаться, что для обслуживания пилы потребуются особые навыки и опыт. На деле всё оказывается просто, главное внимательно следовать рекомендациям. При этом большинство пунктов являются логичными: нельзя прибегать к разборке при включённом ДВС, а установка цепи допускается на холодную бензопилу. Помимо прочего владелец обязан периодически менять воздушные фильтры, чистить элементы от щепок и грязи, осматривать направляющую на предмет деформации.

Назначение цепи бензопилы

Основная задача этой детали – распилка древесины, камня и других материалов. Состоит цепка из множества соединённых цепных звеньев, на которых установлены специализированные зубья. Что касается сплава, то для производства всех (в том числе и профессиональных) используют металл со схожими характеристиками, но одна цепочка может сильно отличаться от другой.

Цепь для бензопилы

Различие же выглядит следующим образом:

  1. По длине. Каждая разновидность предназначена для закрепления на определённую шину.
  2. По шагу (расстоянию между заклёпками). Увеличение этого показателя положительно сказывается на производительности, но увеличивает воздействие на двигатель.
  3. По размеру хвостовика. Он бывает от 1,1 мм до 2 мм.
  4. По высоте и форме зубьев (высоко и низкопрофильный). От этого пункта зависит качество распила и классификация работ.

Важно! Рекомендуется периодически затачивать зубцы напильником или соответствующим приспособлением. Тупое лезвие будет создавать дополнительную нагрузку на ДВС и увеличит расход топлива.

Также чрезмерное натяжение цепи бензопилы сократит срок службы мотора.

Виды цепей

Диагностику провести не тяжело. Для этого берётся звено и тянется вверх. Если «хвостики» зубцов выходят на 1/3 или 2/3 от общей длинны, то всё отрегулировано грамотно, и такие степени натяжения цепи считаются допустимыми для применения. Ещё будет не лишним проверить движение цепочки вручную. Вращение должно быть лёгким, без хрустов и заедания. Если мотопила прошла тесты, то можно приступать к её заправке. Обычно для этого используется бензин, смешанный с маслом, а пропорции указаны заводом изготовителем. Также уход подразумевает смазку всех движущих механизмов. В противном случае даже качественная и новая пила может сломаться через 3-5 часов распилки.

Основные неполадки цепи бензопилы

Те, кто сталкивался с подобным оборудованием знают, что у всех типов есть специальный тормоз. Выглядит он как большая ручка, которую отодвигают для блокировки вращения. Люди без опыта могут забыть про эту особенность, и во время пилки не будут снимать блокиратор. Эксплуатация инструмента таким подходом станет следствием поломки тормозов или сцепления. В этом случае не сложно диагностировать проблему, однако, бывают ситуации, когда ослабевает цепка. Некоторые не могут понять, почему слетает цепь на бензопиле во время распиливания.

Есть несколько причин данной неисправности:

  • использование свежей цепочки и старой звёздочки. Две этих запчасти участвуют в распиле одновременно, и их замена проводится равномерно. Так можно избежать неприятностей и добиться наилучшего эффекта;
  • не учитывается обкатка. После монтажа элемента следует запустить мотор и «погонять» пилу на малых и средних оборотах. Этим воздействием смажутся все звенья, но натяжка ослабнет. Далее, перед повторной подтяжкой, механизму даётся время чтобы остыть;
  • низкое качество изделий. На строительном рынке можно встретить множество производителей, среди которых часто попадаются подделки. Поэтому к таким покупкам советуется относиться внимательно;
  • долгое использование и недостаток масла. От этого железо начинает перегреваться, и оно теряет все свои свойства (в том числе и упругость).
Оплавление крышки цепного тормоза
Провисание цепи

Это не все признаки, из-за которых могут возникнуть неприятности. Ключевым является правильная затяжка. Сделать её не трудно, однако, если упустить малейшую деталь, цепочка будет постоянно спадать. Подобное может стать причиной повреждений специалиста. Снизить вероятность можно одним способом: чётко соблюдать действия диагностики и смены цепки.

Немаловажный момент – эксплуатация агрегата в зимний период времени. В этом варианте нужно устанавливать дополнительный фильтр, защищающий основные детали от попадания снега. Для запуска и прогрева нужно помнить про подсос и воздушную заслонку, а инструмент хранить в тёплом помещении. Если пренебрегать этими правилами, то низкая температура заморозит остатки жидкости и грязи на поверхности, что приведёт к проблемам запуска двигателя. Ещё резкие перепады температуры и влажности будут оказывать разрушающий эффект на все железные составляющие.

Алгоритм натяжения цепи

Такая обычная и банальная процедура может поставить многих пользователей в тупик. Из-за этого люди обращаются в сервисные центры где им и производят настройку за определённую плату. Разумеется, специалисты могут рассказать, как безошибочно установить цепь на бензопилу, но можно поступить более простым способом, выполнив следующие манипуляции:

  • первым делом снимается боковая крышка и устанавливается шина. Нужно отметить, что она монтируется максимально близко к звёздочке;
  • затем одевается цепочка и движением направляющей вперёд натягивается. Тут главное обращать внимание на хвостовики, которые обязаны находиться в пазе;
  • крепиться защитный кожух, где винт натяжения цепи устанавливается в отверстие бензопилы;
  • после следует убедиться в верности установки крышки (она обязана плотно прилегать по всем краям) и зафиксировать её при помощи двух нагелей. Однако не стоит её туго фиксировать, и шина должна свободно «гулять».

Алгоритм натяжения цепи

Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.

Важно! Чтобы избежать травм рук, все процедуры рекомендуется производить в специальных плотных перчатках.

Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание. Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.

Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.

Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.

Натяжные устройства

Как ни странно, но натяжитель цепи также может сломаться. Суть поломки состоит в том, что под металлической пластиной находятся шестерёнчатые валы, отвечающие за натяжку. При неправильном применении или перетяжке грани шестерёнка слизываются, и регулятор невозможно использовать по назначению. Устранить такое достаточно просто:

  • снимается пластинка;
  • удаляется сломанное устройство;
  • на его место ставиться новое;
  • всё собирается в обратном порядке.

Натяжитель цепи бензопилы

Изделия для замены не являются дефицитом, и открыто продаются практически в любом строительном магазине.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
