Как обозначается кран на схеме – ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем
alexxlab | 01.03.2018 | 0 | Вопросы и ответы
Элементы трубопроводов обозначения на схемах
Условно-графические обозначения к аппаратурно-технологическим схемам
|
Название |
Обозначение |
|
И. Элементы трубопроводов |
|
|
Условное обозначение на схеме. 1. Трубопровод (общего назначения) 2. Соединение трубопроводов 3. Перекрещивание трубопроводов (без соединения) (ГОСТ 2.784-70) 4. Трубопровод гибкий, шланг (ГОСТ 2.784–70) |
|
|
5. Соединение элементов трубопроводов разъемное: 5.1. Общее обозначение 5.2. Фланцевое 5.3. Штуцерное нарезное 5.4. Муфтовое нарезное 6. Конец трубопровода под разъемное соединение: 6.1. Общее обозначение 6.2. Фланцевое 6.4. Муфтовое нарезное
|
|
|
7. Конец трубопровода с заглушкой (пробкой): 7.1. Общее обозначение 7.2. Фланцевый 7.3. Резьбовой |
|
|
ІІ. Арматура – Условные обозначения на технологических схемах. |
|
|
8. Вентиль (клапан) запорный (ГОСТ 2.785-70) 8.1. Проходной 8.2. Угловой 9. Вентиль (клапан) трехходовой (ГОСТ 2.785–70) |
|
|
10. Клапан обратный (безвозвратный). Движение рабочей жидкости от белого треугольника к черному (ГОСТ 2.785-70) 11. Клапан предохранительный (ГОСТ 2.785–70) |
|
| Условное обозначение на схеме.
12. Клапан дроссельный (ГОСТ 2.785-70) 13. Клапан редукционный (движение слева направо) (ГОСТ 2.785-70) 14. Клапан воздушный автоматический (вантуз) (ГОСТ 2.785–70) |
|
|
15. Заборник воздуха из атмосферы (ГОСТ 2.780-68) 16. Проливная горловина, заправочный штуцер (ГОСТ 2.780–68) |
|
|
17. Присоединительное устройство к другим системам (испытательных, промывных, транспортных и д.р.) (ГОСТ 2.780-68) 18. Задвижка (ГОСТ 2.785–70) Условное обозначение на схеме. |
|
|
19. Затвор поворотный (ГОСТ 2.785-70) 20. Кран (ГОСТ 2.785–70) | |
|
21. Кран угловой (ГОСТ 2.785-70) 22. Кран трехходовой (ГОСТ 2.785-70) 23. Кран четырехходовой (ГОСТ 2.785–70) |
|
|
Обозначение на схеме. 24. Кран конечный (ГОСТ 2.785-70) 25. Кран лабораторный (ГОСТ 2.785–70) |
|
|
26. Кран пожарный (ГОСТ 2.785-70) 27. Форсунка (ГОСТ 2.780–68) |
|
|
28.Устройство аспирационное (местная вытяжка) (ГОСТ 2.786–70) |
|
|
29. Заслонка вентиляционная (ГОСТ 2.786-70) 30. Шибер (ГОСТ 2.786–70) Обозначение на схеме. |
|
|
31. Клапан обратный автоматический во взрывоопасном исполнении (вентиляционный) (ГОСТ 2.786-70) 32. Клапан огнезадерживающий (вентиляционный) (ГОСТ 2.786-70) 33. Сброс в канализацию |
|
|
34. Конденсатоотвод |
Добавить комментарий
vinograd-vino.ru
Графические обозначения трубопроводной арматуры | Трубопроводная арматура
Рейтинг: / 0
Условные (графические) изображения трубопроводной арматуры используются при составлении деталировки сети, в которой все узлы и составляющие водопроводной сети – трубопроводная запорная и регулирующая арматура и фасонные части и т.д. изображены схематично (без соблюдения масштабов) условными обозначениями. Обозначения трубопроводной арматуры по системе ЦКБА и другим приведены ТУТ.
Ниже приведены основные условные обозначения трубопроводной арматуры:
|
Арматура |
Обозначение |
|
Клапан (вентиль) запорный проходной
Клапан (вентиль) запорный угловой |
|
|
Задвижка |
|
| Заслонка | |
|
Кран шаровый проходной
Кран шаровый угловой |
|
|
Клапан (вентиль) регулирующий проходной
Клапан (вентиль) регулирующий угловой |
|
|
Кран трёхходовой
Клапан (вентиль) трёхходовой |
|
|
Клапан предохранительный угловой |
|
|
Регулятор давления “до себя”
Регулятор давления “после себя” |
|
|
Клапан обратный подъёмный проходной
Клапан обратный поворотный (захлопка) приёмный с сеткой |
|
|
Клапан дроссельный |
|
| Клапан редукционный | |
|
Конденсатоотводчик |
|
|
Клапан быстродействующий на открытие (НО)
Клапан быстродействующий на закрытие (НЗ) |
|
|
Воздухоотводчик (вантуз) |
www.podvod.ru

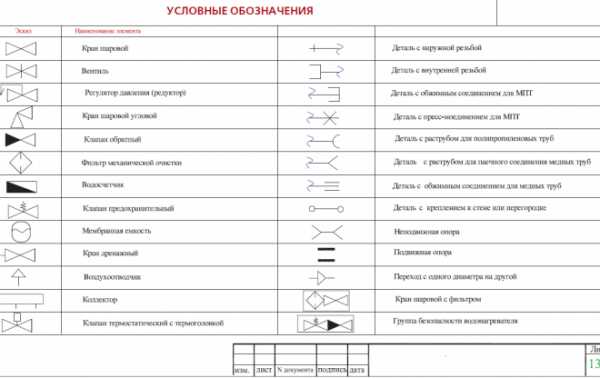

Условные обозначения на чертежах и схемах водоснабжения и канализации
Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения, в том числе и в «Автокаде».
Строительство должно начинаться с составления чертежа
В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление. Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.
Проектирование канализации и водоснабжения
Данные системы играют очень большую роль в жизни людей. От того насколько правильно будет составлен чертеж канализации и водоснабжения, зависит комфорт жителей дома, а также благоустроенность помещений. Системы водоотвода играют особую роль. Некоторые считают, что ничего сложного в установки канализационной системы нет, но, на самом деле, составление ее проекта — это очень большая, трудоемкая и ответственная работа. Если допустить хотя бы малейшую ошибку, то она обязательно себя проявит. Иногда доходит до того, что неточности проектирования приводят к тому, что дом оказывается непригодным для жизни.
Канализационная система нужна для того, чтобы удалять из каждой квартиры отработанные жидкости и некоторые твердые отходы. Чаще всего они имеют очень неприятные запахи, поэтому проект системы водоотведения составляется с учетом всех норм, правил гигиены и благоустройства жилых помещений. Через канализацию проходят и твердые элементы, и жиры, и большое количество ливневых вод. Это говорит о том, что система должна быть надежной, чтобы качественно выполнять свое основное предназначение на протяжении всего установленного периода эксплуатации.
Но никто не защищен от форс-мажорных ситуаций. Поэтому и проект канализации должен быть рассчитан таким образом, чтобы в случае непредвиденных обстоятельств и каких-либо поломок можно было бы все быстро исправить.
Система водоотведения является очень важной для любого дома — как многоэтажного, так и частного. Ее задачей является выведение сточных вод в специальные водоемы. Очень важно спроектировать систему так, чтобы загрязненные жидкости не попадали в грунт. В противном случае может возникнуть угроза санитарно-эпидемиологической опасности на всей окрестной территории.
Проектирование системы водоснабжения является не менее сложной и очень ответственной задачей. Тут также существуют свои нормы и правила. Чаще всего система водоснабжения и канализации проектируется еще на этапе начала строительства здания. Но бывает и так, что подвести воду и сделать водоотвод необходимо в уже готовом доме. Чаще всего подобное встречается в старом фонде и в частном секторе. При составлении таких чертежей существуют свои особенности. Для каждого случая выполняются решения в индивидуальном порядке.
Стоит заметить, что даже в самом простом на первый взгляд случае имеется масса нюансов, которые необходимо обязательно учитывать. Поэтому при составлении чертежа и проекта водоснабжения и канализации для жилого дома стоит обратиться к профессионалам. Специалисты точно знают, как правильно и безопасно обеспечить дом водой и выводить отработанные воды из помещения.
Особенности условных обозначений на схеме
Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.
При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.
Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.
Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.
При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации. В зависимости от типа здания может быть использована компактная либо растянутая схема. Тут большую роль играют возможности жилого помещения. Если проект водоснабжения и канализации составляется перед началом строительства здания, то можно расположить все объекты рядом, что упростит дальнейшую работу. Когда речь идет о проведении воды и введении канализации в уже готовом здании, то могут возникнуть препятствия, из-за которых сантехнические приборы придется располагать в разных местах. Это обязательно должно быть указано в проектировочных документах.
Условные обозначения на чертеже
При проектировании системы горячего и холодного водоснабжения и канализации принято использовать специальные обозначения. Они могут быть разными, однако ГОСТ регламентирует все стандарты, поэтому менять их на свое усмотрение нельзя. В схеме должны содержаться исключительно те знаки, которые используются всеми специалистами в данной области.
Для обозначения системы водопровода и канализации могут быть использованы специальные символы и буквенно-цифровые элементы. Кроме того, в чертеже всегда применяют линии. Используются условные знаки без каких-либо дополнительных объяснений. Исключением являются только те элементы, которые регламентируются отраслевыми стандартами. В данном случае рекомендуется указывать ссылку на них.
Всего для создания схемы водоснабжения и канализации применяют более 70 элементов. Не все они встречаются часто, но некоторые обязательно присутствуют при составлении стандартного чертежа.
На схеме часто можно встретить прямые и пунктирные линии и пунктир с точкой. Это линия сточных вод, ливневой и смешанной канализации. На схемах встречаются элементы с линиями разной длины, которые дополнены всевозможными элементами, такими как прямоугольники, круги, треугольники и просто перпендикулярно проведенные отрезки. Они имеют различные значения и указывают на наличие стока, на завершение отрезка трубы, присутствие заслонки и т.д. Круговая отметка с той или иной буквой говорит о наличии на данном участке бензоуловителя, жироуловителя, топливной заслонки, грязеуловителя и т.д. По букве в центре круга легко понять, о чем идет речь. Если же на схеме обозначен просто круг без указания буквы, значит, тут чертежом предусмотрен отстойник.
Специальные обозначения предусмотрены и для того, чтобы нанести на чертеж сантехнику. ГОСТ предусматривает обозначения на схеме и душевой кабинки с гибким шлангом для воды, и раковины со смесителями, и ванны, и унитазов с различными типами смывания. Для каждого случая предусмотрен свой элемент. Они отображаются в виде условных рисунков, по которым легко определить, о каком типе сантехники идет речь в чертеже.
Что содержит схема водопровода и канализации?
При составлении проекта нужно учитывать массу различных моментов. Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи. Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.
В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.
Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.
Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.
Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.
Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.
Создание чертежа в «Автокаде»
Данная программа является одним из главных помощников в проектировании, так как позволяет создавать чертежи быстро и удобно. В системе «Автокад» можно разработать и проект водоснабжения и канализации. Но для этого понадобятся определенные знания, так как программа имеет свои особенности.
Даже для того чтобы разработать самый простой чертеж в «Автокаде», нужно потратить несколько часов на изучение программы. Во всемирной сети предлагается немало бесплатных уроков, которых будет достаточно для того, чтобы освоить азы. Этого хватит для создания простого чертежа системы водоснабжения и канализации.
Программа удобна тем, что здесь можно прочертить любую схему. Для создания системы вывода и отвода воды из жилого здания в «Автокаде» применяют те же условные обозначения, что и в обычных чертежах.
В программе «Автокад» имеется огромное количество плюсов, которые будут полезны для тех, кто создает проекты систем водоснабжения и канализации. Тут можно внести отсканированный чертеж, а после на нем делать поправки, но уже на компьютере. Возможности программы позволяют не вычерчивать все элементы, а отмечать лишь половину, после чего использовать функцию отражения чертежа. Это позволяет сэкономить время и силы, если речь идет о симметричном изображении.
Программа «Автокад» будет полезна для тех, кто занимается проектированием различных систем. Но ее нужно хорошенько изучить, чтобы работа была простой и удобной. Кроме «Автокада» есть и другие специальные программы. Но в любом случае и на их освоение потребуется немало времени, поэтому значительно проще доверить работу по созданию чертежей водоснабжения и канализационной системы профессионалам.
Похожие статьи
domcoms.ru
ГОСТ 21.112-87 (1988) СПДС. Подъемно-транспортное оборудование. Условные обозначения
ГОСТ 21.112-87
(СТ СЭВ 5678-86)
УДК 744:(084.11).621.86 Группа Ж01
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Система проектной документации для строительства
ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ
Условные изображения
System of design documentation for construction.
Hoisting-and-conveying machinery. Symbols
ОКСТУ 0021
Дата введения 1988-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Государственным строительным комитетом СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 24.08.87 N 187 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5678-86 “Единая система конструкторской документации СЭВ. Подъемно-транспортное оборудование. Условные изображения” непосредственно в качестве государственного стандарта СССР с 01.01.88.
3. Введен впервые.
4. Переиздание. Октябрь 1988 г.
Настоящий стандарт устанавливает условные графические изображения основного подъемно-транспортного оборудования, изображаемого на планах (вид сверху) и разрезах зданий и сооружений, а также на других технических чертежах всех видов.
1. Условные графические изображения подъемно-транспортного оборудования выполняют в масштабе чертежа.
2. Условные графические изображения, установленные настоящим стандартом, могут с учетом масштаба чертежа быть уточнены дополнительными деталями и данными или сокращены опущением несущественных деталей и данных.
3. Условные графические изображения основного подъемно-транспортного оборудования приведены в таблице.
4. Допускается условные графические изображения, приведенные в таблице, дополнять техническими данными подъемно-транспортного оборудования.
5. Подъемно-транспортное оборудование, условные графические обозначения которого в настоящем стандарте не приведены, необходимо изображать по аналогии с настоящим стандартом, учитывая конструктивные особенности конкретного оборудования.
|
|
Условное графическое изображение |
||
|
Наименование |
вид спереди |
вид сбоку |
вид сверху |
|
1. Лифт |
|||
|
2.Лифт пассажирский непрерывного действия |
|
|
|
|
3. Эскалатор |
|
|
|
|
4. Зона действия грузоподъемной машины |
|
|
|
|
5. Рельс ходовой для монорельсовой дороги |
|
|
|
|
6. Путь рельсовый |
|
|
|
|
7. Путь подкрановый или рельсовый путь крана |
|
|
|
|
8.Дорога монорельсовая |
|
|
|
|
9. Кран подвесной |
|
|
|
|
10.Кран однобалочный мостовой |
|
|
|
|
11.Кран двухбалочный мостовой |
|
|
|
|
12. Кран козловой |
|
|
|
|
13.Кран полукозловой |
|
|
|
|
14. Кран козловой поворотный |
|
|
|
|
15.Кран полукозловой поворотный |
|
|
|
|
16. Кран башенный стационарный |
|
|
|
|
17. Кран башенный передвижной |
|
|
|
|
18. Кран мачтовый |
|
|
|
|
19. Кран консольный на колонне |
|
|
|
|
20. Кран настенный консольный |
|
|
|
|
21.Кран передвижной консольный |
|
|
|
|
22.Кран-штабелер стеллажный |
|
|
|
|
23.Конвейер ленточный |
|
|
|
|
24.Конвейер пластинчатый |
|
|
|
|
25.Конвейер роликовый |
|
|
|
|
26.Конвейер тележечный |
|
|
|
|
27.Конвейер волочильный |
|
|
|
|
28.Конвейер подвесной |
|
|
|
|
29.Конвейер шноковый |
|
|
|
|
30.Конвейер вибрационный |
|
|
|
|
31.Конвейер скребковый |
|
|
|
|
32.Конвейер ковшовый |
|
|
|
|
33.Вагоноопроки- дыватель |
|
|
|
“ГОСТ 21.112-87 (1988) СПДС. Подъемно-транспортное оборудование. Условные обозначения” предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.
www.remstroybaza.ru
| Графические обозначения | Название | Ссылка на норматив |
| Газопровод общее обозначение | ГОСТ 21.609-83 | |
| Газопровод низкого давления, до 5 кПа (0,05 кгс/см2) | ГОСТ 21.609-83 | |
| Газопровод среднего давления, до 0,3 мПа (3 кгс/см2) | ГОСТ 21.609-83 | |
| Газопровод высокого давления, до 0,6 мПа (6 кгс/см2) | ГОСТ 21.609-83 | |
| Газопровод высокого давления, до 1,2 мПа (12 кгс/см2) | ГОСТ 21.609-83 | |
| Газопровод продувочный | ГОСТ 21.609-83 | |
| Газопровод на разрежении | ГОСТ 21.609-83 | |
| Газопровод безопасности | СТП 3-76-89 | |
| Счетчик газовый | ГОСТ 21.609-83 | |
| Плита газовая бытовая двухгорелочная (двухконфорочная) | ГОСТ 21.609-83 | |
| Плита газовая бытовая трехгорелочная (трехконфорочная) | ГОСТ 21.609-83 | |
| Плита газовая бытовая четырехгорелочная (четырехконфорочная) | ГОСТ 21.609-83 | |
| Аппарат отопительный газовый бытовой | ГОСТ 21.609-83 | |
| Печь отопительно-варочная | ГОСТ 21.609-83 | |
| Камин газовый | ГОСТ 21.609-83 | |
| Регулятор давления | ГОСТ 21.609-83 | |
| Предохранительный запорный клапан | ГОСТ 21.609-83 | |
| Регулятор управления | ГОСТ 21.609-83 | |
| Датчик температуры | ГОСТ 21.404-85 | |
| Показывающий термометр | ГОСТ 21.404-85 | |
| Датчик давления | ГОСТ 21.404-85 | |
| Показывающий манометр | ГОСТ 21.404-85 | |
| Датчик перепада давления | ГОСТ 21.404-85 | |
| Показывающий дифманометр | ГОСТ 21.404-85 | |
| Реле давления | ГОСТ 21.404-85 | |
| Фильтр | ГОСТ 21.205-93 | |
| Подогреватель | ГОСТ 21.205-93 | |
| Охладитель | ГОСТ 21.205-93 | |
| Охладитель и подогреватель (терморегулятор) | ГОСТ 21.205-93 | |
| Теплоутилизатор | ГОСТ 21.205-93 | |
| Конденсатоотводчик (конденсационный горшок) | ГОСТ 21.205-93 | |
| Отборное устройство для установки контрольно-измерительного прибора на трубопроводе) | ГОСТ 21.205-93 | |
| Электромагнитный клапан | ГОСТ 21.205-93 | |
| Клапан с электромашинным приводом | ГОСТ 21.205-93 | |
| Направление потока жидкости | ГОСТ 21.205-93 | |
| Направление потока газа | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Изолированный участок трубопровода | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Трубопровод в трубе (футляре) | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Трубопровод в сальнике | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Контрольная трубка на футляре газопровода | СТП 3-75-89 | |
| Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное) | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Клапан (вентиль) запорный проходной | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Клапан (вентиль) запорный угловой | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Клапан (вентиль) трехходовой | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Клапан (вентиль) регулирующий проходной | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Кран шаровый в подземном исполнении (в колодце) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Кран шаровый в подземном исполнении (под ковер) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Клапан (вентиль) регулирующий угловой | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Клапан обратный проходной | ГОСТ 21.205-93 | |
| Клапан обратный угловой | ГОСТ 21.205-93 | |
| Клапан предохранительный проходной | ГОСТ 21.205-93 | |
| Клапан предохранительный угловой | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Клапан дроссельный | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Клапан редукционный (вершина треугольника должна быть направлена в сторону повышенного давления) | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Задвижка | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Задвижка в подземном исполнении (в колодце) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Задвижка в подземном исполнении (под ковер) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Затвор поворотный | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Кран проходной | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Кран угловой | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Кран трехходовой | ГОСТ 21.205-93 ГОСТ 2.785-96 | |
| Ресивер | ГОСТ 2.780-96 | |
| Кран четырехходовой | ГОСТ 2.785-96 | |
| Клапан невозвратно-запорный проходной | ГОСТ 2.785-96 | |
| Клапан невозвратно-запорный угловой | ГОСТ 2.785-96 | |
| Клапан невозвратно-управляемый | ГОСТ 2.785-96 | |
| Клапан самозапорный | ГОСТ 2.785-96 | |
| Клапан запорный быстродействующий на открытие | ГОСТ 2.785-96 | |
| Клапан запорный быстродействующий на закрытие | ГОСТ 2.785-96 | |
| Клапан пусковой | ГОСТ 2.785-96 | |
| Клапан двухседельный | ГОСТ 2.785-96 | |
| Клапан к манометру | ГОСТ 2.785-96 | |
| Клапан предохранительный сигнальный | ГОСТ 2.785-96 | |
| Захлопка без принудительного закрытия | ГОСТ 2.785-96 | |
| Захлопка с принудительным закрытием | ГОСТ 2.785-96 | |
| Устройство ограничения расхода газа (УОРГ) в надземном исполнении | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Устройство ограничения расхода газа (УОРГ) в подземном исполнении | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Трубопровод гибкий | ГОСТ 21.206-93 ГОСТ 2.784-96 | |
| Соединерие фланцевое | ГОСТ 21.206-93 ГОСТ 2.784-96 | |
| Соединерие муфтовое резьбовое | ГОСТ 21.206-93 ГОСТ 2.784-96 | |
| Соединерие муфтовое быстроразъемное | ГОСТ 21.206-93 | |
| Соединерие раструбное | ГОСТ 21.206-93 | |
| Переход | ГОСТ 21.206-93 ГОСТ 2.784-96 | |
| Компенсатор общее обозначение | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Компенсатор П-образный | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Компенсатор лирообразный | ГОСТ 2.784-96 | |
| Компенсатор линзовый | ГОСТ 2.784-96 | |
| Компенсатор линзовый на фланцах | СТП 3-75-89 | |
| Компенсатор волнистый | ГОСТ 2.784-96 | |
| Компенсатор Z-образный | ГОСТ 2.784-96 | |
| Компенсатор сильфонный | ГОСТ 2.784-96 | |
| Компенсатор кольцеобразный | ГОСТ 2.784-96 | |
| Компенсатор телескопический | ГОСТ 2.784-96 | |
| Вставка амортизационная | ГОСТ 2.784-96 | |
| Вставка звукоизолирующая | ГОСТ 2.784-96 | |
| Вставка электроизолирующая | ГОСТ 2.784-96 | |
| Неподвижная опора (подноска) трубопровода | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Подвижная опора (подноска) трубопровода | ГОСТ 21.205-93 ГОСТ 2.784-96 | |
| Опора шариковая | ГОСТ 2.784-96 | |
| Опора направляющая | ГОСТ 2.784-96 | |
| Опора скользящая | ГОСТ 2.784-96 | |
| Опора катковая | ГОСТ 2.784-96 | |
| Опора упругая | ГОСТ 2.784-96 | |
| Подвеска неподвижная | ГОСТ 2.784-96 | |
| Подвеска направляющая | ГОСТ 2.784-96 | |
| Подвеска упругая | ГОСТ 2.784-96 | |
| Газопровод на опорах по стене здания | СТП 3-75-89 | |
| Стояк газовый | СТП 3-75-89 | |
| Гаситель гидравлического удара | ГОСТ 2.784-96 | |
| Клапан с пневматическим или гидравлическим приводом | ГОСТ 2.721-74 | |
| Газопровод сбростной (свеча) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Искуственные преграды (железная дорога) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Пересечение газопроводов без соединение | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Соединение газопровода – отвод | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Соединение газопровода – тройник | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Соединение газопровода – крестовина | ГОСТ 21.206-93 | |
| Пересечение трубопроводов без соединения | ГОСТ 21.206-93 | |
| Соединение элементов газопровода – неразъемное | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Соединение элементов газопровода – неразъемное (фланцевое) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Соединение фланцевое, изолирующее | СТП 3-75-89 | |
| Косая вставка | СТП 3-75-89 | |
| Пикет | СТП 3-75-89 | |
| Пересечение г/п естественный преград – подводный переход (дюкер) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Пересечение г/п естественный преград – надводный переход (мостовод) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Конец газопровода с заглужкой (пробкой) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Конец трубопровода с заглушкой на резьбе | СТП 3-75-89 | |
| Газопровод с вертикальным стояком, направленным вниз, вверх | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Ковер | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Гидрозатвор | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Колодец газовый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Конденсатосборник | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольная трубка | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольно-измерительный пункт (для полевых условии) | СТП 3-75-89 | |
| Контрольно-измерительный пункт (в черте населенного пункта) | СТП 3-75-89 | |
| Газопровод жидкой фазы сжиженого газа | СТП 3-75-89 | |
| Газопровод магистральный | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Границы перекладываемого участка, граница эксплуатационной ответственности, граница зоны защиты СКЗ, и т.д. | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| ГРП | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| ШРП | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| ГРС перспективные (проектируемые) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| ГРС существующие | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольно-распределительный пункт | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Потребители газа существующие | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Потребители газа перспективные | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Место отбора проб на загазованность | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Повреждение газопровода | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Повреждение изоляции | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Подвал | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Глубинный анодный заземлитель | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Анодное заземление, поверхостное, проектируемое | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Анодное заземление, поверхостное, существующее | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Блок совместной защиты | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Дренаж поляризованный, проектируемый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Дренаж поляризованный, существующий | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Электродренаж усиленный, проектируемый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Электродренаж усиленный, существующий | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Дренажный кабель, проектируемый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Дренажный кабель, существующий | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Защитное заземление | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контактное устройство, проектируемый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контактное устройство, существующий | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольно-измерительный пункт, проектируемый | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольно-измерительный пункт, существующий | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольный проводник КУ | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Опора ВЛ 0,4 кВ. | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Опора ВЛ 4-6 кВ. | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Протектор, проектируемый (протекторная защита) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Группа протекторов, проектируемый (протекторная защита) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Протектор, существующий (протекторная защита) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Группа протекторов, существующий (протекторная защита) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Точка измерения потенциала | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Станция катодной защиты, проектируемая | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Станция катодной защиты, существующая | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Трансформаторная подстанция, шкафы, и т.д. | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Электроизолирующее фланцевое соединение (ИФС) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Электроизолирующее неразъемное соединение (ИФС) | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Электроперемычка нерегулироемая | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Дроссель-трансформатор | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Контрольный вывод провода на ПЭ газопроводе | СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 | |
| Вентиляционные шахты и каналы | ГОСТ 21.501-93 | |
| Вентиляционные шахты и каналы | ГОСТ 21.501-93 | |
| Дымовые трубы (твердое топливо) | ГОСТ 21.501-93 | |
| Дымовые трубы (твердое топливо) | ГОСТ 21.501-93 | |
| Дымовые трубы (твердое топливо) при масштабе > 1:200 | ГОСТ 21.501-93 | |
| Дымовые трубы (твердое топливо) при масштабе > 1:200 | ГОСТ 21.501-93 | |
| Дымовые трубы (жидкое топливо) | ГОСТ 21.501-93 | |
| Дымовые трубы (жидкое топливо) | ГОСТ 21.501-93 | |
| Газоотводные трубы (газоход) | ГОСТ 21.501-93 | |
| Газоотводные трубы (газоход) | ГОСТ 21.501-93 | |
| Дефлектор вентиляционный (воздуховода) | ANSI/ASHRAE Standard 134-2005 | |
| Окно с форточкой |
proekt-gaz.ru
Обозначение элементов гидравлических и пневматических схем
Гидравлические и пневматические схемы помогают понять, как функционирует гидравлическое и пневматическое оборудование. Отдельные элементы схем гидравлики и пневматики имеют свои условные обозначения. Ниже приведены обозначения, которые встретятся вам на гидравлических схемах.
Насосы и компрессоры.
обозначение на гидравлических схемах.
| Гидравлический насос постоянной производительности; с потоком в одну сторону. | |
| Гидравлический насос постоянной производительности; с потоком в две стороны. | |
| Компрессор. |
Управление давлением.
Элементы управления давлением.
Обозначение различных видов клапанов,управляющих давлением в гидравлике,на гидравлических схемах. Обозначение гидравлических двигателей.
| Косвенное управление. | |
| Прямое управление. |
Клапаны.
Обозначение клапанов на гидравлических схемах.
| Клапан указан квадратом или рядом квадратов, когда каждый квадрат указывает одно рабочее положение клапана. | |
| Направляющие клапаны управления (напр. управление стрелой) | |
| Линии подключены к квадрату нейтрального положения. Маркировка отверстий в клапанах: Р = давление от насоса Т – в бак А,В,С… – рабочие линии Х,YZ… – давление управления a,b.c… – соединения электрического управления | |
Один путь для потока. | |
| Два пути для потока. | |
| Один путь для потока, два соединения закрыты. | |
| Два пути для потока, одно соединение закрыто. | |
| В следующих примерах первая цифра указывает количество соединений. Вторая цифра указывает количество рабочих положений. | |
| 3/2 управляющий клапан; управление посредством давления с обеих сторон. | |
| 4/3 управляющий клапан; рычажное управление, возврат пружиной. | |
| 6/3 управляющий клапан | |
| Запорный клапан (например шаровой кран). | |
| апорные клапаны. | |
| Клапан ограничения давления. В клапане открывается расходный канал в бак или на воздух, когда входное давление клапана превышает давление закрытия. (Гидравлический налево, пневматический направо). | |
| Редукционный клапан давления, без выпуска давления. При изменении входного давления, выходное давление остается прежним. Но входное давление путем редукции должно быть выше выходящего давления | |
Гидравлические двигатели – обозначение на гидравлических схемах.
Редукционные и обратные клапаны, регуляторы потока – обозначение на гидравлических схемах.
>
Фильтры, резервуары, отделители воды и прочие элементы на гидравлических схемах.
www.info.selink.ru
