Обозначение сварных швов на чертежах и их расшифровка: условные, ескд

Сварка является наиболее популярным способом соединения металлов различного типа. Если к домашним работам не предъявляются строгие требования к типу и правильности соединений, то промышленные работы выполняются под контролем на всех стадиях – от проверки проектной документации до неразрушающих методов контроля готового соединения.

Еще 20 лет назад читать сварочные чертежи могли лишь технологи и руководители работ, однако стремительное развитие технологий привело к тому, что круг лиц с данным навыком существенно расширился.

Грамотное обозначение сварных швов на чертежах – залог качественного выполнения работ. Квалифицированный сварщик обязан уметь читать проектную документацию и обладать знаниями об условных обозначениях в них.

Что такое сварной стык?

Процесс неразъемного соединения сопровождается высокотемпературным воздействием на поверхность отдельных элементов. Место образования шва называется сварным стыком

.

Типы швов и их расшифровка

Обозначение сварочного шва на чертеже и их расшифровка зависит от типа соединения. К основным способам соединения относят:

1. Стыковой шов. Характеризуется торцевой стыковкой деталей. В случае необходимости, можно произвести предварительную подготовку кромок. На чертежах обозначается буквой «С».
2. Нахлесточный шов. Данный тип подразумевает параллельную стыковку элементов с частичным заходом друг на друга относительно плоскости сваривания. Имеет обозначение «Н».
3. Тавровый шов. В этом случае к плоскости одной детали под определенным углом приваривают торцевую часть второй заготовки. В технической документации маркируется как «Т».

Подавляющая часть деталей соединяется под углом 90º — это обеспечивает необходимую крепость.

4. Угловой. Следуя из названия, детали сваривают под углом в 90º, с предварительной подготовкой кромок или без нее. Обозначается буквой «У».
5. Торцовой. Данный метод соединяет элементы с соосным расположением. При этом торцевая часть является зоной наплавки присадочного материала.

Наплавку могут осуществлять только с одной стороны. В этом случае шов называют односторонним. Двустороннее соединение подразумевает сварку с двух сторон.

Необходимость обозначения

Все современные строительные и промышленные конструкции состоят из множества элементов. От качества монтажа зависит надежность и срок эксплуатации объекта. Обозначение сварки на чертежах по ГОСТ является основным требованием к любой проектной документации.

После изучения чертежа опытный специалист получит следующую информацию:

1. Используемые материалы.
2. Предварительная подготовка и необходимые допуски.
3. Способ стыковки и его геометрические параметры.
4. Прочность шва и его качественные характеристики.
5. Форма и размер наплавочной смеси.
6. Герметичность соединения.
7. Очередность выполнения монтажа.
8. Характер финишной обработки плоскости.

Изображение сварных швов на чертеже

Для стандартизации сварки разработана система ЕСКД – единая система конструкторской документации, в которой указаны все возможные обозначения, а также требования к оформлению нормативной документации. Данной системой предусмотрено взаимодействие всех участников технологического процесса. Номер межгосударственного стандарта, содержащего основные требования к графическим обозначениям – 2.312-72.

Согласно требованиям данного стандарта, все сварочные соединения изображают следующим образом:

1. Наружный шов. Обознается сплошной линией основного типа. Обязательно наличие выносной линии со стрелкой, которая указывает на шов.
2. Многопроходное соединение. В этом случае на изображении должны быть контуры зоны контакта со специальными обозначениями.

3. Нестандартные швы. В документ вносят всю информацию, необходимую для качественного выполнения работ.

Выносная линия показывает не только место будущего соединения. При помощи вспомогательных знаков уточняется следующая информация:

• характер шва;
• тип обработки;
• требования к монтажу;

При этом отсутствуют требования к применяемому сварочному оборудованию – это может быть как аппарат для ручной дуговой сварки, так и автоматическая контактная линия система.

Очередность расположения информации на выноске имеет следующий вид:

1. Информация по замкнутой линии.
2. Номер межгосударственного стандарта.
3. Порядковый номер соединения.
4. Технология выполнения работ.
5. Катет шва.
6. Величина точечных швов.
7. Дополнительные обозначения.

После второй позиции информацию разделяют с помощью дефиса.

Катет шва – количественная характеристика углового соединения. Она обозначает расстояние между поверхностями заготовок. Максимально допустимую нагрузку на узел рассчитывают с учетом данного параметра.

Вспомогательные знаки

С помощью вспомогательных знаков указывают следующую информацию:

1. Требование ликвидировать выпуклость шва после проведения работ.
2. Необходимо обеспечить плавный переход на базовую плоскость, путем ручной или механической обработки всех неровностей.
3. Сварку выполняют по незамкнутой линии.
4. Стык должен иметь замкнутый контур.
5. Сварочные работы выполняются после проведения монтажа заготовки.
6. Тип шва – прерывистый или точечный, с цепным расположением.
7. Соединение выполняют в шахматном порядке.

Варианты обозначения сварного шва и требования к выполнению работ имеют следующую маркировку:

1. «А». Работы выполняются с помощью автоматической установки под слоем флюса, без предварительной проварки стыка. Подкладка или подушка должны отсутствовать.
2. «Аф». Автоматическая сварка под флюсом с использованием специальной подкладки на его основе.
3. «ИН». Работы выполняются с применением тугоплавкого электрода в среде защитного газа. Здесь идет речь о материалах из вольфрама. При этом дополнительный присадочный материал не используется.
4. «ИНп». Сварка в среде защитного газа с использованием присадочных материалов.
5. «ИП». Сварка электродной проволокой в среде защитного газа.
6. «УП». Работы в среде защитного газа, в качестве которого выступает углекислый газ.
7. «Г» Газосварочная технология.
8. «Э» Электродуговая сварка.
9. «З» Работы следует выполнять в среде защитного газа.

Техническая аббревиатура

Изучение обозначений видов соединения на чертежах по ГОСТам – обязанность каждого сварщика, который желает достичь уровня профессионала. Для получения столь необходимого навыка существует два рабочих метода:

1. Изучать все межгосударственные стандарты, которые имеют отношение к проектно-технической документации. Помимо ГОСТа 2.312-72, который был рассмотрен выше, имеется еще два стандарта: 5264-80 и 14771-76.

Информация в данных стандартах плохо структурирована, поскольку их основное предназначение – определить требования к тем, либо иным работам. Специалисты рекомендуют обратить внимание на второй вариант.

2. Рассматривать подачу информации на примере готовых чертежей. Это поможет постепенно углублять свои знания, с необходимой скоростью и интенсивностью. Дополнительное преимущество данного метода в том, что документация будет содержать только ту информацию, которая нужна сварщику.

Условные обозначения соединений. Примеры

В качестве примера используем следующий чертеж:

Расшифровка:

1. Первый символ говорит о том, что сварочные работы следуют производить после монтажа заготовок.
2. Номер межгосударственного стандарта указывает, что в данном случае применяется ручная дуговая сварка.
3. C 13. Стыковой тип соединения с односторонним изгибом фаски.
4. Следующий символ требует ликвидировать выпуклость шва после проведения работ. Знак, расположенный под выносной линией говорит о том, что обработку следует провести с двух сторон.
5. Rz20. Требуемая шероховатость наружной части. Данный параметр соответствует 3 классу чистоты поверхности, согласно ГОСТу 2789-59.
6. Rz80. Требуемая шероховатость обратной стороны. Данный параметр соответствует 1 классу чистоты поверхности, согласно ГОСТу 2789-59.

Структура обозначения

Сварку на чертеже обозначают следующим образом:

Расположение уточняющей надписи указывает на тип соединения:

1. Сверху. Указывает на лицевое расположение шва.
2. Снизу. Сварка выполняется с обратной стороны.
3. С двух сторон. В данном случае применена двухсторонняя сварка.

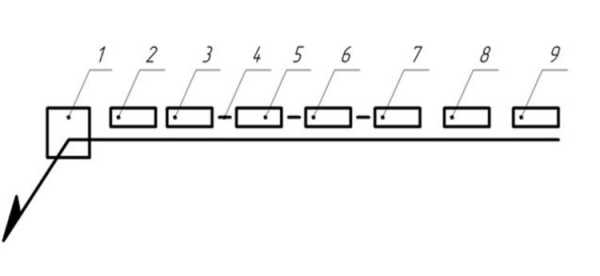

Рассмотрим структуру расположения маркировочных знаков:

1. В первой колонке указывается контур замкнутости шва, а также монтажные условия, предъявляемые к соединению.
2. Номер межгосударственного стандарта, согласно которого выполняют работы.
3. Порядковый номер по проектно-технической документации. Содержит как буквы, так и цифры.
4. Дефис, которым необходимо разделять все последующие позиции.
5. Здесь указывается технология выполнения соединения (с помощью электродуговой или газовой сварки, в среде защитного газа и под слоем флюса). Данная позиция не является обязательной к заполнению.
6. Величина углового катета. Указывается в миллиметрах.
7. Размер прерывистого шва.
8. Место расположения вспомогательных обозначений.
9. Класс чистоты поверхности, в случае необходимости ее обработки.

Упрощения

На изготовление даже самой простой конструкции необходимо подготовить соответствующую документацию. Если на чертеже все швы выполнены по одному стандарту, информацию вносят в пояснительную записку.

Кроме того, допускаются и другие упрощения, согласно рекомендациям ГОСТа 2.312-72:

1. Если все швы на чертеже не отличаются по типу и расположены на одной стороне, им не присваивается порядковый номер. Они обозначаются линиями-выносками без полок.
2. При изготовлении симметричной детали разрешено обозначать швы лишь на одной из ее сторон.

При условии, что на чертеже имеется ось симметрии, разделяющая деталь.

3. Некоторые чертежи содержат несколько одинаковых элементов, которые приваривают с помощью одного и того же способа. В этом случае линией выноской разрешено отмечать лишь одну из составных частей. Важно, чтобы обозначенный элемент имел порядковый номер.
4. В отдельных случаях разрешено заменить выносную линию указанием в пояснительной записке к чертежу. Это допускается при условии точного определения расположения шва, а также указания его технических и качественных характеристик.

Использование САПР

В настоящее время все чертежи выполняют с помощью специального программного обеспечения. Разработчики предлагают множество продуктов, среди которых наибольшую популярность приобрели следующие программные комплексы:

• AutoCAD;
• Kompas;
• SolidWorks;

Все студенты высших учебных заведений технической направленности умеют выполнять чертежи вручную. Это является данью традициям, ведь настоящий инженер должен не только читать чертеж, но и сделать его своими руками.

Использование программ позволяет существенно повысить производительность работ, ведь время на создание любого чертежа сокращается в несколько раз.

На Горьковском автомобильном заводе, при расчетах затрат времени на разработку первых моделей ГАЗелей, на составление проектно-технической документации, закладывалось 8 лет. Использование САПР сократило эту цифру более чем в 2 раза.  Для полной подготовки и проверки технической документации понадобилось всего 3 года.

Программное обеспечение помогает не только разрабатывать узлы и агрегаты. Некоторые продукты позволяют производить расчет максимальной нагрузки, с помощью реализации программы моделирования рабочих условий. Это позволяет применять верные решения еще на стадии разработки, практически полностью исключая этап изготовления и проверки опытных образцов.

Источником информации в программах являются базы данных. Они позволяют оперативно получить нужную информацию, например, выбрать нужный тип сварочного соединения и указать его на чертеже.

Все программы отечественного производства разработаны с учетом всех требований нормативно-правовых документов, которые регламентируют порядок составления технической и проектной документации.

Заключение

Сегодня каждый работник, имеющий отношение к сварке, обязан уметь читать все чертежи. Без этого навыка невозможно правильно определить тип соединения и технические характеристики шва, что в условиях повышенных требований к качеству работ, является недопустимым. Для изучения условных обозначений рекомендуем работать с готовыми чертежами – они позволят гораздо быстрее воспринимать всю необходимую информацию.

Инженер-технолог высшей категории Поротиков Сергей Викторович, опыт работы – 25 лет: «Когда я оканчивал институт, свою дипломную работу я выполнял самостоятельно, по причине отсутствия нужных программ. После приема на работу в проектное бюро при небольшом заводе я узнал, что кроме технологов, грамотно разобраться в чертеже мог только старший мастер, который осуществлял производственный контроль над выполнением работ. Он ценился на вес золота. Сейчас все чертежи выполняются в АвтоКаде – это очень удобно. А самое главное, что их могут читать все опытные сварщики. А вот бывшие студенты в них практически не разбираются. В современных учебных заведениях этому, к сожалению, не уделяют должного внимания».

svarka.guru

Как правильно обозначаются сварные швы согласно ISO 2553:2013 “Процессы сварки и сопряженные процессы. Условное представление на чертежах. ..”

ВВЕДЕНИЕ

Основные требования к условному изображению сварных швов сформулированы в международном стандарте ISO 2553:2013: “Сварные и паяные швы. Символьное представление на чертежах” и в его европейской версии EN 22553.

Символьные обозначения швов предусматривают указание основных геометрических параметров швов: толщины, протяженности, характерных линейных размеров и пр. Так же предусмотрена возможность указания на швах дополнительных сведений, касающихся используемой технологии сварки, группы качества изделия, положения сварки, используемых присадочных материалов.

 ОСНОВНЫЕ СИМВОЛЫ СВАРНЫХ ШВОВ

 Символы различных типов сварных швов в целом похожи на соответствующий шов, а также несут информацию о форме разделки кромок под сварку. Символ не несет никакой информации о применяемом методе сварки.

Использование комбинации основных символов

При необходимости могут использоваться комбинации основных символов. Так например, если швы сварены с обеих сторон, то основные символы соединяются так, чтобы были расположены симметрично к линии-выноске (см. стр. 10). Примеры использования комбинации основных символов представлены в таблице.

Дополнительные символы

При необходимости символьное обозначение шва может включать наряду с основными также дополнительные символы, характеризующие форму поверхности шва или способ ее обработки. Перечень дополнительных символов приведен в таблице ниже. Если дополнительный символ не указан, то это означает, что не предъявляются требования к форме поверхности шва.

Примеры использования дополнительных символов

РАСПОЛОЖЕНИЕ СИМВОЛОВ НА ЧЕРТЕЖАХ

Основные и дополнительные символы образуют только часть полного условного обозначения сварного шва, которое также включает следующие элементы:

• линию со стрелкой;
• двойную линию-выноску, состоящую из двух параллельных линий, а именно из сплошной и пунктирной линий;
• вилку, которой дополняется линия-выноска, и за которой могут быть указаны дополнительные данные необходимые для выполнения сварного шва.

Символ, обозначающий сварной шов, может располагаться на сплошной или на пунктирной линии-выноске в зависимости от того на какую сторону сварного шва указывает стрелка:

Примеры условных изображений сварных швов с использованием основных символов

Примеры условных изображений сварных швов с использованием комбинаций основных и дополнительных символов

Примеры особых случаев

Внимание: Символьное изображение шва не может быть использовано в тех случаях, когда нельзя указать стрелкой лицевую или обратную сторону шва, например, когда между стрелкой и швом проходит сплошная стенка.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ ШВА

К дополнительным данным относятся следующие характеристики шва:

Сварочные работы Киев

Заказать грузчиков Киев

Установка решеток на окна Киев

svarka-24.info

Обозначение сварки: какие существуют разновидности сварки?

На данный момент скрепление металлических конструкций осуществляется путем их сваривания между собой. Этот метод позволяет создавать совершенно новые и надежные конструкции с помощь катаных, литых, кованых и штампованных заготовок. Сварочные работы получили широкое распространение в быту, строительстве и машиностроении.

Классификация сварки.

Данный процесс позволяет оказать большое влияние на вид и формообразование всей конструкции, а не на каждый составной субъект в отдельности.

Какие существуют разновидности сварки?

Процесс сварочных работ называется действием, при помощи которого соединяются два объекта, выполненные из металлических сплавов, путем нагревания их, когда проявляются межатомные связи.

Виды сварных соединений.

При этом концы объектов начинают деформироваться, и образуются швы после сварки. Обозначение сварки на чертежах и иллюстрация соединений регламентируются нормами и действующими ГОСТами.

Сварочные швы наносятся на чертеж вне зависимости от того, какой тип там применяется, и от способа выполнения.

Различают два основных обозначения сварки:

1. Первый тип сварки является видимым, его обозначают сплошной линией.
2. Второй тип — это невидимый, его обозначают пунктирной линией.

Направление швов на чертежах обозначается стрелкой в конце каждой линии. Это помогает узнать, в каком направлении следует выполнять работу. Если выполняется точечная сварка, то ее наименование делается с помощью знака плюс на сплошной линии. Следует знать, что одиночные точки не изображаются на схемах. В обозначении сварки очень важную роль играет расположение свариваемых объектов. Для того чтобы сделать чертежи более точными, было разработано четыре наименования свариваемых деталей:

Вспомогательные знаки для обозначения сварных швов.

1. Первый тип — это «стыковые». На чертежах их обозначают путем добавления буквы «С». Он подразумевает собой сварку торцов объектов.
2. Второй тип является «угловыми». Для обозначения угловой сварки используют букву «У». При этом объекты сварки должны находиться под определенным углом друг к другу, чаще всего они располагаются под прямым углом. Соединение происходит по кромкам деталей.
3. Третий тип обозначения сварки подразумевает собой тавровое соединение. Для его указания используется буква «Т». В данном процессе конец одной из деталей сваривается с поверхностью другой.
4. Последний тип обозначения сварки называется нахлесточным. Для того чтобы указать его, применяется буква «Н». Под такой сваркой подразумевается частичное сваривание боковых поверхностей обоих объектов.

Отметки кромки деталей

Кромка деталей может быть различной, и ее отметка обязательна в чертежах. Существует множество требований, предъявляемых к кромкам объектов. Подготовка подразделяется на такие типы, как:

Таблица зависимости сварных швов от формы подготовленных кромок.

1. Кромка может быть отбортовой.
2. Способна выполняться без скоса.
3. Выполняется со скосом одной или двух деталей.
4. Кромка может быть выполнена с двумя скосами одной детали.

Что касается скосов, то их кромки могут быть выполнены в различных формах. Они бывают асимметричными или симметричными, прямолинейными или криволинейными.

Особое внимание при составлении чертежей стоит уделить швам сварки. Если изображать линию в поперечном сечении, то они изображаются просто (не используют усиление или повышение коэффициента g). Если нужно изобразить тавровые, угловые или нахлесточные виды, необходимо обозначать величиной катета К. Для того чтобы обозначить, какой используется скос кромок, коэффициент усиления и размер катета называют буквами «У», «С», «Т» и «Н». После добавить индекс, например, Сn, где n может быть 1,2,3 и так далее.

В зависимости от того, где будут располагаться линии сварки, их разделяют на два типа: односторонний и двухсторонний. Следует сделать акцент на то, каким будет ваш будущий шов (сплошной или прерывистый). Для обозначения прерывистых используют особые метки:

1. L обозначает длину свариваемого участка.
2. T — это расстояние между свариваемыми участками.

Когда необходимо изобразить двухсторонний прерывистый шов, его можно обозначить различными длинами. Например, можно выполнить их в шахматном порядке или сделать единую линию. Когда вы смотрите на рисунок, необходимо обозначить, где у него лицевая и обратная стороны. Когда речь идет об одностороннем шве, то его лицевой стороной будет называться площадь поверхности, на которой происходит процесс сварки.

Обозначение сварки с двухсторонним швом

В случае когда идет речь об обозначении сварочных работ с двусторонним швом, то тут за лицевую сторону необходимо принимать ту площадь, на которой будет выполняться основной. Когда швы располагаются друг под другом, то в этом случае вы можете принять за лицевую сторону любую площадь. При составлении схемы или при ее прочтении вы должны обращать внимание на условное обозначение каждого из швов.

В практике используются не только швы, которые регламентируются ГОСТами и нормами, но и иные типы . Их называют «нестандартными». Чтобы их выполнить, необходимо строго следовать инструкциям и обозначениям на чертеже. Когда на чертеже необходимо изобразить два идентичных шва, их выполнение потребует одинаковых размеров и условий сварочной работы. Они будут изображаться и обозначаться одним индексом. При этом обозначение изображается только у одного из них.

Также следует обратить внимание на дополнительную цифру, которая свидетельствует об индексе, присвоенном этой группе.

На всех идентичных ему швах будут изображаться лишь небольшие сноски, на которых вы сможете заметить данный индекс. Это говорит о том, что вам следует выполнить такую же линию, как и в первом случае. Когда речь идет о симметричном изделии и на чертеже указывается ось симметрии, то допускаются полное обозначение и описание лишь одной половины чертежа, так как вторая будет выполняться аналогично первой.
