Как переделать шуруповерт на сетевой – Как сделать шуруповёрт от сети 220в своими руками: переделка с аккумуляторного

alexxlab | 21.01.2020 | 0 | Вопросы и ответы

Содержание

Переделка блока питания шуруповёрта на работу от сети

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента. Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено. В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

Нужна ли переделка шуруповёрта

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

устройство может полноценно работать дальше;
нет необходимости использовать требующие заряда батареи;
крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

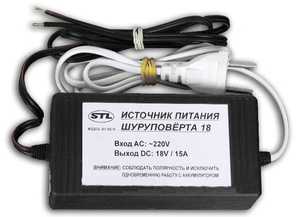

Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

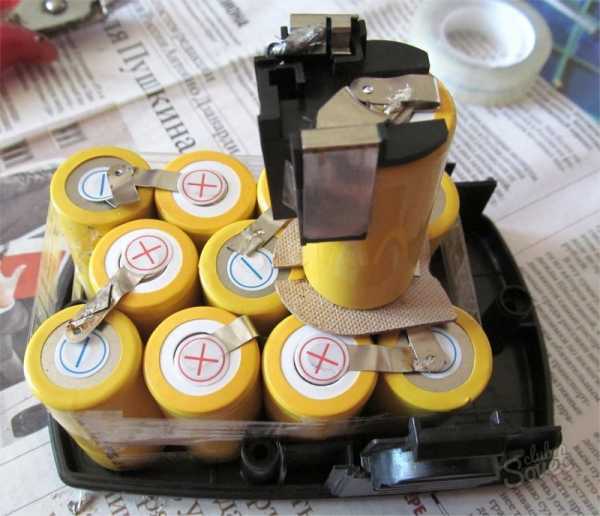

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

Берём зарядное устройство от ноутбука.
Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
Зачищенные провода припаиваем к входным проводам батареи.
Изолируем места пайки, чтобы избежать короткого замыкания.
Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.

Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

tokar.guru

Переделка аккумуляторного шуруповерта на сетевой | Инструменты

» Инструменты

Как переделать аккумуляторный шуруповерт в сетевой: полезные советы

В чем проблема?
Необходимые материалы и инструменты
Начало работ и варианты решений
Пригодится старый аккумулятор
Обустройство проводки
Автомобильный аккумулятор и переносной блок питания
Блок питания от старого компьютера
Старая инверторная сварка

У каждого домашнего мастера имеется надежный помощник #8211 шуруповерт. Отличное и долговечное устройство. Проблема только в том, что инструменту нужна постоянная нагрузка. Удивительно, но именно без постоянной работы в нормальном режиме шуруповерт быстро выходит из строя. Речь идет здесь об аккумуляторных вариантах устройств. Батареи должны отдавать заряд на двигатель, а не разряжаться произвольно.

Схема устройства аккумуляторного шуруповерта.

В чем проблема?

При самопроизвольной разрядке аккумуляторных батарей происходит необратимый процесс разрушения их элементов. Ремонту такие батареи уже не подлежат. Второй отрицательный момент заключается еще и в том, что купить новый аккумулятор для шуруповерта очень проблематично: в наличии они бывают только у официальных представителей фирм, производящих данные устройства.

Стоимость батареи всегда очень внушительна. Отсюда и возникает проблема выбора: покупать новую батарею или купить новый шуруповерт (не намного дороже обойдется). Можно придать вашему устройству иной статус, обеспечив ему питание от электрической сети. Такой вариант видится наиболее перспективным. Вы сразу получаете несколько преимуществ:

Схема устройства сетевого шуруповерта.

Заряжать аккумулятор для шуруповерта не придется, поэтому сократится время вынужденных простоев.
Крутящий момент шуруповерта будет постоянным, так как сила тока не будет падать по мере разрядки аккумулятора.
Долговременный период простоя шуруповерта не окажет влияния на его технические характеристики.

Недостаток сетевого шуруповерта только один #8211 для работы необходимо наличие электрической сети в непосредственной близости от места проведения работ.

Вернуться к оглавлению

Необходимые материалы и инструменты

Переделать аккумуляторный шуруповерт в сетевой не так сложно, как это может показаться. При наличии определенных навыков и всех комплектующих на этот процесс потребуется совсем немного времени. А именно вам пригодится:

зарядное устройство от шуруповерта
старый («родной») аккумулятор
мягкий электрический кабель (многожильный)
паяльник и припой
кислота
изоляционная лента.

Вернуться к оглавлению

Начало работ и варианты решений

Схема электрических соединений шуруповерта.

Сначала к клеммам зарядного устройства необходимо припаять концы кабеля. Медные жилы кабеля и латунные контакты можно спаять только после предварительной обработки кислотой. Часто рекомендуют использовать для этого специальный припой, но обычному человеку несвойственно вдаваться в тонкости процесса, поэтому используем самые простые и проверенные способы.

Обработанные кислотой контакты и электропроводка легко поддаются пайке. На практике многие уходят даже от этого: можно ведь использовать вместо пайки зажимы («крокодилы»).

Вернуться к оглавлению

Пригодится старый аккумулятор

А вот к контактам шуруповерта провод придется припаять, так как зажимы в ходе работы будут постоянно соскальзывать. Для максимальной надежности и удобства рекомендуется использовать старый аккумулятор от шуруповерта. Его необходимо разобрать и удалить внутреннюю часть батареи. Эта операция будет связана с вредными веществами, поэтому настоятельно рекомендуется использовать средства защиты кожи и дыхательных путей. Всю «начинку» батареи утилизируем или сдаем в пункт приема использованных элементов питания.

Корпус батареи шуруповерта подвергаем очистке. Необходимо для этого использовать слабый щелочной раствор с последующим промыванием проточной водой. Корпус протираем и даем ему высохнуть. С внутренней части вам предстоит припаять свободные концы электрического кабеля, соблюдая полярность.

Схема литиевого аккумулятора шуруповерта.

Нарушение полярности приведет к тому, что шуруповерт будет вращаться в обратном направлении. Ничего страшного в этом не будет, но придется привыкать к новому положению переключателя реверса.

Навыки вы получите быстро, поэтому такое неудобство можно смело считать временным. Перед пайкой электрический провод необходимо пропустить через нижнюю часть корпуса, сделав в ней отверстие. В месте входа провода в корпус проводится его надежная фиксация с внутренней стороны. Использовать можно для этого кусок изоляции более толстого провода и изоляционную ленту.

Вернуться к оглавлению

Обустройство проводки

Сквозь изоляционный слой пропускаем электрический кабель и фиксируем его изоляционной лентой. Несколько слоев изоленты сделают утолщение, которое не позволит проводке натягиваться через отверстие и предотвратит ее обрыв. Корпус бывшего аккумулятора нужно соединить, предварительно добавив внутрь его противовес. Дело в том, что аккумуляторный шуруповерт в начальном варианте имел центр тяжести в районе рукоятки. Такое распределение массы создавало дополнительную нагрузку на всю руку, но облегчало работу кисти.

Смещение центра тяжести приведет к тому, что нагрузка на кисть значительно увеличится, поэтому шуруповерт будет очень неудобным. Отсюда и существует необходимость обвеса бывшего аккумулятора. Сделать противовес можно из прессованной резины: и плотность у нее хорошая, и замыкание вам грозить не будет. Чтобы предотвратить колебания противовеса внутри аккумуляторного корпуса, резину рекомендуется вырезать с небольшим напуском. Немного согнув ее, вы сможете расположить резину внутри корпуса так, что она не будет колебаться и станет дополнительной защитой от короткого замыкания.

Схема зарядки аккумулятора шуруповерта.

«Пустой» аккумулятор можно вставлять в шуруповерт и начинать работать. А что делать, если зарядное устройство вышло из строя или его нет в наличии? Рекомендуют использовать для этого аккумулятор от другой техники. Хороший совет, но при одном условии: параметры аккумулятора должны сочетаться с характеристиками шуруповерта. Напряжение #8211 это само собой, но обратите внимание и на силу тока. Автомобильный аккумулятор заставит шуруповерт работать, но избыточная сила тока приведет к быстрому перегреву электромотора, что вскоре станет причиной его поломки.

Вернуться к оглавлению

Автомобильный аккумулятор и переносной блок питания

Еще один способ модернизации аккумуляторного шуруповерта в сетевой заключается в создании переносного блока питания. Сам шуруповерт нуждается только в присоединении к нему гибкого кабеля (как было описано ранее), на второй стороне которого монтирована электрическая вилка. Блок питания создается отдельно. Можно взять для этого готовый трансформатор, оборудовав его выпрямителем. Трансформатор годится любой, лишь бы его параметры сочетались с характеристиками шуруповерта.

Самостоятельно изготавливать трансформаторные катушки для неподготовленного человека будет слишком тяжелым занятием. Да и ошибиться в выборе диаметра проводки и количестве витков слишком просто, поэтому идти на такой шаг не стоит. А если взять во внимание количество современной техники, которая по разным причинам уже не используется и имеет в своей конструкции необходимый трансформатор, то изготовление разного рода деталей и устройств вовсе теряет смысл. Достаточно подобрать нужный трансформатор и сделать для него выпрямитель.

Вернуться к оглавлению

Блок питания от старого компьютера

Схема построения типового блока питания от компьютера.

Избежать столь сложной работы поможет использование блока питания от старого компьютера. Практически универсальный трансформатор: получить на выходе можно любые токи, главное #8211 не перепутать провода. Подходит такой трансформатор для любого шуруповерта.

Так как блок питания от компьютера обеспечен системой охлаждения, то за его долговечность можно вовсе не опасаться. Дооборудовать такое устройство нужно только изолирующим корпусом и заземлением. На корпус выпрямителя монтируется электрическая розетка. Работать будет с таким устройством очень удобно и просто. Для обеспечения аварийного отключения блок питания должен быть оборудован кнопкой (тумблером). Компьютерный блок питания имеет такую кнопку на задней панели.

Самодельный блок питания для шуруповерта рекомендуется дооборудовать светодиодной лампочкой. Так вы точно будете знать, есть ли напряжение на обмотке катушки. Для компьютерного блока такая необходимость неактуальна, так как о подключении к сети свидетельствует рабочий шум от кулера.

Вернуться к оглавлению

Старая инверторная сварка

Используют для модернизации шуруповерта и отслужившую инверторную сварку. Токи здесь совершенно не те, но небольшое усовершенствование позволяет добиться неплохих результатов. Придется добавить только вторичную катушку, а все остальные комплектующие вполне пригодны для использования.

Но, в отличие от компьютерного блока питания, инверторный аппарат придется подвергнуть тщательному исследованию и многим расчетам, чтобы добиться на выходе должного напряжения и необходимой силы тока. Без хорошей радиотехнической подготовки вам точно не обойтись. Разве что корпус от инвертора пригоден, без каких-либо ограничений.

Сетевой кабель для модернизированного шуруповерта должен быть гибким и иметь высокую степень надежности по электротехническим параметрам.

При работе в условиях повышенной влажности этот фактор может оказаться очень важным.

Домашние умельцы, которые уже трансформировали свой аккумуляторный шуруповерт в сетевой, рекомендуют при его использовании придерживаться простых и полезных правил:

сетевой шуруповерт нуждается в небольшом отдыхе (около 5 минут) после каждых 20 минут работы
чтобы электрический кабель не создавал помех при работе, он должен фиксироваться на руке (возле локтя) и иметь небольшой запас между локтем и рукой
блок питания требует регулярной очистки от пыли
блок питания не стоит подключать в сеть с использованием большого количества удлинителей
без заземления блока питания работать с ним строго запрещается
для высотных работ (более 2 м над уровнем земли) переделанный под сетевой шуруповерт не допускается.

При соблюдении этих несложных правил ваш новый или обновленный инструмент прослужит значительно дольше. Недостатком станет утеря солидной доли мобильности, зато взамен вы получите агрегат, не требующий постоянной подзарядки и покупки новых аккумуляторов, так что экономия налицо.

Поделиться в соц. сетях

Приветствую Вас, уважаемые читатели! Сегодня речь пойдёт о том, как переделать шуруповёрт в сетевой. Решено было дома отделать лоджию. Работа большая, но закрутить тысячу шурупов отвёрткой перспектива не очень то приятная. Чтобы облегчить себе труд, я присмотрел в магазине шуруповёрт. Когда я покупал его, продавец предложил мне два варианта: брать с двумя аккумуляторами или с одним. Ну, так как я не профессионал в этом деле, решил взять с одним аккумулятором, о чём позднее очень пожалел.

Вначале всё шло нормально, аккумулятор хорошо держал ёмкость и заряжал я его 1 2 раза в сутки. В основном зарядка происходила ночью. Когда заряд набирался, аккумулятор автоматически отключался от сети. Но однажды, под утро я почувствовал запах горящей смолы и подойдя к аккумулятору, я увидел, что он весь оплавился и из него шёл дым. Видимо устройство подзарядки не сработало на отключение. Вообщем аккумулятор сгорел, тут-то я и пожалел, что взял шуруповерт с одним аккумулятором.

Поиски в магазинах ничего не дали, аккумуляторов в продаже было много разных, но не на мою модель. В итоге я остался с новым шуруповёртом, но без питания. Естественно возникла мысль запитать его от сети. Найден был трансформатор с выходным напряжением 25 вольт, но мне надо 18 вольт. Чтобы уменьшить напряжение нужно было отмотать вторичную обмотку трансформатора. Делал я это пробным путём: отматывал по одному метру провода и замерял тестером. Так я смотал провода метров 12. Добился я на выходе 19 вольт.

После этого нужно было ток выпрямить, т. е. сделать его из переменного в постоянный. Диоды у меня были марки 6v 180/6. я их и применил. В спец. магазине есть что-то подобное. не обязательно ставить такие же. Всё, подсоединяем мостик к трансформатору и пробуем шуруповёрт в работе. Всё ОК! Так можно выйти из положения, переделав шуруповёрт в сетевой .

Конечно, такой агрегат с собой не поносишь, но работать стационарно например в гараже очень не плохо

Переделка аккумуляторного шуруповерта в сетевой

Аккумуляторный шуруповерт хорош своей автономностью. Но со временем аккумуляторы любого типа стареют и начинают плохо держать зарядку. Пользоваться шуруповертом становится практически невозможно, уже после одного-двух закрученных шурупов батарея садится.

Выходом может быть покупка новой аккумуляторной батареи. Но как правило продающееся отдельно оснащение электроинструмента дорого, и часто аккумулятор стоит столько, что поневоле задумываешься, – а не купить ли просто новый шуруповерт? Но дороговизна аксессуаров это еще полбеды. Часто их просто нет в продаже. Модель сняли с производства и всё, запчастей к ней уже не найти.

Продлить жизнь такому шуруповерту поможет переделка его из аккумуляторного в сетевой. А точнее одной из батарей (обычно с шуруповертом идет два аккумулятора) в блок питания. Таким образом, мы убиваем двух зайцев – сохраняем возможность работы от аккумулятора и запитываем шуруповерт от электрической сети.

Самое трудное в этой переделке – поиск подходящего по габаритам и электрическим параметрам блока питания. В идеале нам нужно чтобы весь блок питания или хотя бы его электронная начинка поместились в корпус батареи. Поэтому сначала рассматриваем именно этот вариант.

Первым делом замеряем габариты батареи. Лучше ее разобрать, вытащить аккумуляторы и посмотреть, померить объем внутри, так как внутреннее пространство может существенно отличаться от внешних габаритов.

Далее находим на шильдике (или в инструкции) напряжение питания шуруповерта. Самые распространенные двенадцативольтовые. Что нам на руку – блоков питания на 12 вольт тоже много. Но напряжение питания вашего шуруповерта может быть и больше, что может существенно затруднить поиск подходящего БП.

Узнать напряжение питания шурупорта не составило труда, а вот с мощностью труднее. Обычно на шуруповертах мощность не указывается, а если даже указывается, то нам лучше знать ток потребления. Ведь на блоке питания обычно пишется только на какой ток он рассчитан. Ток потребления шуруповерта можно высчитать, если известна его мощность, или замерить, если есть тестер. Но я не буду расписывать, как всё это делается, так как вполне возможно подобрать БП на глазок. Просто смотрим емкость аккумулятора и, если есть, ток зарядки зарядного устройства. У моего шуруповерта аккумуляторы были рассчитаны на 1.2 ампер-час, а зарядка выдавала ток в 2.5 ампера. Значить где-то между этими цифрами и должен быть выдаваемый ток блока питания. Естественно чем больше ток тем, лучше. Но от мощности так же зависят и габариты устройства. А как раз по размерам БП мы очень ограничены, нам надо впихнуть его в корпус от батареи.

Поэтому записываем все размеры батареи нужное напряжение питания, в нашем случае это 12 вольт нижний предел тока БП (он равен емкости аккумуляторной батареи, у меня это 1.2А) и отправляемся на поиски подходящего блока питания.

Несколько советов по поиску:

– импульсные блоки питания предпочтительнее трансформаторных, они легче и меньше о размерам, но иногда не рассчитаны на обычное для шуруповерта «рваное» потребление тока.

– «китайские» блоки питания часто маркируются сильно завышенными параметрами. Поэтому не доверяйте легким и маленьким БП. Техника конечно ушла далеко, но не настолько, чтобы противоречить физическим законам.

– Старые советские блоки питания предпочтительнее, но у них обратная сторона медали – низкий КПД и как следствие при хорошем токе довольно внушительные габариты.

– Подходящий блок питания легче найти на блошиных рынках и в радиолюбительских магазинах.

– При покупке очень желательно обговорить возможность возврата «если не подойдет», а дома сразу проверить работу БП, подсоединив его к шуруповерту на проводках и закрутив несколько «тяжелых» шурупов.

Купленный и проверенный блок питания разбираем. Если БП не собран на шурупах, а склеен, берем его в руку и молотком простукиваем по шву. Обычно в месте склейки корпус лопается как орех, и блок легко разбирается. Если этого не произошло, ставим в шов лезвие ножа и легоньким постукиванием молотка по ножу расщепляем пластмассу. Отпаиваем шнур и выводы от вилки.

Размещаем внутренности блока питания в пустом корпусе аккумуляторной батареи. Шнур сетевого питания выводим через отверстие в корпусе и припаиваем к входу блока питания. Выход блока питания припаиваем к клеммам батареи, обязательно соблюдая полярность.

Собираем корпус. Подключаем блок питания к шуруповерту и проверяем в действии.

Таким образом, у нас получился комбинированный аккумуляторно-сетевой шуруповерт, который может работать как от сети, так и от батареи.

Если блок питания не входит в корпус аккумуляторной батареи, можно встроить в ручку шуруповерта подходящее к штекеру БП гнездо, подключив его параллельно питающим выводам, и установив в разрыве плюсового провода между гнездом и выводом аккумулятора подходящий по мощности диод минусом (катодом) в сторону мотора. Такая переделка нужна, чтобы при работе от сети питающее напряжение не поступало на батарею.

Источники: http://moiinstrumenty.ru/elektro/kak-peredelat-akkumulyatornyi-shurupovert-v-setevoi.html, http://rok-orlof.ru/peredelka-shurupovyorta-v-setevoj, http://www.domovest.ru/blagoremont/61-peredelka-akkumulyatornogo-shurupoverta-v-setevoy.html

Комментариев пока нет!

restart24.ru

Как Переделать Шуруповерт На Питание От Сети

Как переделать аккумуляторный шуруповёрт в сетевой разными способами

Превосходный ассистент в хозяйстве — аккумуляторный шуруповёрт. Инструмент } миф будет у вас всюду, но работает он ровно пока, пока аккумулятор не сядет, но количество циклов заряда у него ограничено, даже от бездельничания батарея может испортиться. Батареи живут около трёх лет, не по истечении сих пор придётся его поменять. Есть вариант спасти инструмент, если переработать его из аккумуляторного в сетевой, не есть разные методы таковой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Для чего переделывать шуруповёрт? Когда появляется такая необходимость? Если вы читаете эту статью, не существует такового человека, уже успели оценить всё удобство этого инструмента. Без излишних проводков не всегда пользуйтесь им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это не является первым недочетом шуруповёрта. Чем дешевле инструмент, тем резвее его аккумулятор исчерпает ресурсы циклов зарядки. Вот не 2-ой недочет. Не надо осознавать, что производитель сберегает точно так же, так же как и вы, не ничего необыкновенного в данном деле нет. Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины. Покупка нового аккума по расходам фактически не отличается от покупки шуруповёрта, но выход числятся на данный момент подвергнутся рассмотрению варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

используя зарядку от ноутбука;
используя блок питания от ПК;
используя автомобильный аккумулятор;
используя блок питания от галогеновых ламп;
используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

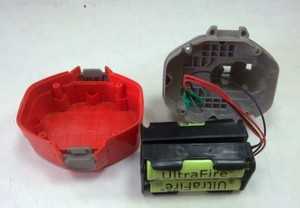

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Читайте так же

??Как перевести шуруповёрт на питание от сети 220

Сетевые шуруповёрты Россия

Как переделать шуруповерт на сетевой 220

Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще находится в хорошем состояни

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика. Подключил от старой стиралки двигатель на наждак через реле из комплекта, как у вас показано на схеме. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

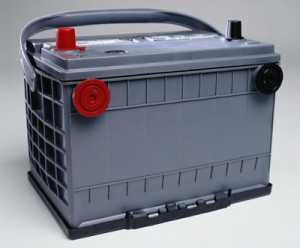

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

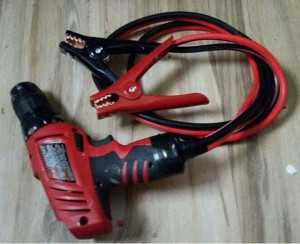

Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Читайте так же

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Рассмотрим на примере как сделать пилораму рамную. Это лишь приблизительная схема, в зависимости от необходимых параметров и выбранной конструкции она может отличаться. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять постоянный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Читайте так же

ctln.ru

Как переделать аккумуляторный шуруповерт в сетевой

Как самостоятельно переделать аккумуляторный шуруповерт в сетевой?

Оглавление: [скрыть]

Почему возникает такая проблема?
Выполнение работ по переоборудованию
Альтернативные способы

Многих домашних мастеров интересует вопрос, как переделать аккумуляторный шуруповерт в сетевой. Это связано с тем, что многие люди пользуются именно аккумуляторными моделями. Но срок годности аккумулятора ограниченный, он быстро выходит из строя и инструмент перестает работать. Покупать новую батарею для аккумуляторного шуруповерта дорого, так как ее стоимость составляет больше половины стоимости самого инструмента. И вот тогда возникает идея переделать такой инструмент в сетевой, чтобы он мог работать от сети с напряжением 220 В.

Схема устройства аккумуляторного шуруповерта.

Почему возникает такая проблема?

После определенного срока службы батарея начинает самопроизвольно разряжаться, это приводит к ее постепенному разрушению, данный процесс необратим. После выхода из строя такой аккумулятор уже не ремонтируется, его надо менять на новый. Кроме того, что стоимость нового элемента питания большая, купить качественный аккумулятор можно только у официальных дилеров, а они есть не во всех городах.

Современные умельцы нашли довольно простой и доступный способ решения указанной проблемы, они переделывают шуруповерт и обеспечивают его питание не от батареи, а от сети. Использование такого варианта дает ряд преимуществ:

Сетевой шуруповерт не требует периодической зарядки аккумулятора.

У вас не будет простоев во время работы, так как отпадет необходимость периодически заряжать аккумулятор.
Сила тока не будет падать, как это бывает при разряде батарей, поэтому и крутящий момент шуруповерта будет постоянным.
Если вы долгое время не будете пользоваться инструментом, то не будут снижаться технические характеристики батареи, так как ее просто нет, ведь шуруповерт теперь работает от сети.

Данную работу можно выполнить самостоятельно, в этом нет ничего сложного. Необходимо иметь элементарные навыки выполнения аналогичных работ и необходимые комплектующие. В этом случае вы сами сможете из аккумуляторного сделать сетевой шуруповерт.

Для выполнения работы вам понадобится:

старый аккумулятор от указанной модели;
зарядное устройство;
кабель необходимой длины;
паяльник;
припой;
изолента.

Вернуться к оглавлению

Вам понадобится рабочее зарядное устройство, к клеммам которого необходимо припаять жилы кабеля. Если они медные или латунные, то припаять можно будет только после предварительной обработки кислотой, после чего они хорошо фиксируются. Можно приобрести специальный припой, но это будет дороже.

Затем другие концы провода надо припаять к контактам шуруповерта. Чтобы облегчить этот процесс, можно использовать старый нерабочий аккумулятор от этой модели шуруповерта. Сначала аккумулятор надо разобрать, вычистить середину, так как нам понадобится только его корпус.

При разборке батареи будьте осторожны, т.к. ее содержимое имеет в себе вредные вещества. Лучше всего использовать средства для защиты рук и дыхательных путей.

Паяльник необходим для переделки аккумуляторного шуруповерта в сетевой.

После очистки корпуса его промывают, для чего используется слабый щелочной раствор, который должен полностью высохнуть. К контактам внутри корпуса батареи надо припаять концы кабеля, при этом не забудьте соблюсти полярность.

Если вы перепутаете полярность, то рабочий инструмент будет вращаться в обратную сторону, тогда вам надо будет к этому привыкать и использовать реверс в обратном положении. Или же вам придется заново переделывать все манипуляции по превращению аккумуляторного шуруповерта в сетевой.

Перед тем как припаивать провод к корпусу батареи, надо в нижней его части сделать отверстие, в него продеть провод. В этом месте надо хорошо зафиксировать провод, чтобы не вырвать его во время проведения работ.

После выполнения указанных работ корпус можно собирать. Только не забудьте добавить внутрь противовес, соответствующий весу аккумулятора. У таких инструментов центр тяжести находится в рукоятке, если это нарушить, то работать будет неудобно. Такая конструкция увеличивает нагрузку на руку, но уменьшает нагрузку на кисть. Это приведет к тому, что вы будете сильно уставать, потому что работать таким инструментом будет неудобно.

В качестве противовеса лучше всего использовать резину, она будет выполнять не только роль противовеса, но и выступать в качестве дополнительной изоляции. Вырезать резину надо немного большего размера, тогда она будет плотно лежать в корпусе и не болтаться во время работы.

Вернуться к оглавлению

В качестве блока питания может быть использована старая инверторная сварка.

Можно в качестве аккумулятора использовать батарею от автомобиля, но если напряжение будет совпадать, то силы токов будут разные. Это приведет к быстрому перегреву двигателя шуруповерта. Это решение подойдет для выполнения кратковременных работ вдали от электросети. В этом случае кабель подключают не к блоку питания, а к клеммам автомобильного аккумулятора.

Можно сделать переносной блок питания, для чего используют трансформатор с необходимыми параметрами и выпрямитель. Сделать самостоятельно трансформатор, не имея соответствующих навыков, будет сложно, но его можно подобрать от какой-либо другой техники, тогда останется только сделать выпрямитель.

Для создания выпрямителя надо будет сделать из полупроводниковых диодов диодный мостик, его параметры подбираются под конкретный шуруповерт.

Хорошим решением будет использование блока питания от компьютера, на его выходе можно получить необходимые силы тока. Наличие системы охлаждения делает такой блок надежным и долговечным. Доработка указанного устройства будет заключаться в создании изолирующего корпуса и заземления.

В качестве блока питания может быть использована старая инверторная сварка. Правда, в ней не такие силы токов, поэтому придется проводить усовершенствования. Все комплектующие оставляют, добавляют только вторичную обмотку, таким образом можно добиться необходимых показателей. Здесь надо иметь специальные знания, чтобы все правильно рассчитать.

Если вы решили самостоятельно переделать шуруповерт из аккумуляторного на сетевой, надо придерживаться следующих правил:

Через каждые 20 минут работы надо давать инструменту отдохнуть в течение 5 минут.
Надо предусмотреть фиксацию кабеля возле локтя, чтобы оставался небольшой запас от кисти до локтя. Так будет намного проще работать, потому что кабель не будет мешать.
Необходимо следить за чистотой блока питания и периодически его чистить.
Для подключения блока питания нельзя использовать много удлинителей.
Должно быть заземление блока питания, иначе работать нельзя.
Работать на высоте более 2 метров таким инструментом нельзя.

www.parnikiteplicy.ru

Как переделать аккумуляторный шуруповерт

В шуруповерте аккумулятор — самое уязвимое место. После активной эксплуатации батарея стареет и быстро разряжается. Умельцы предлагают несколько вариантов доработок шуруповерта, позволяющих восстановить работоспособность инструмента без издержек.

Шуруповерт можно переделать из аккумуляторного в сетевой, работающий от 220 В. Родная батарея удаляется из полости инструмента, вместо нее ставится блок питания. Трудность заключается в поиске энергоблока с необходимыми характеристиками, который разместится в аккумуляторном отсеке. Преобразователь должен быть с понижающим трансформатором и выпрямителем тока.

Демонтируйте батарею из полости устройства, измерьте габариты открывшейся полости. На размеры аккумулятора не ориентируйтесь, они могут отличаться от размеров отсека.

Определите напряжение питания аппарата. Величина нанесена на шильдике или записана в паспорте агрегата. В большинстве моделей инструмент двенадцативольтовый, таких энергоблоков на рынке много. Источник свыше 12 В найти трудно.

Мощность шуруповерта записана в паспорте аппарата. Если документа нет, определите другой параметр — ток потребления. На стенке аккумулятора нанесены ампер-часы, теперь вспомните показания зарядного устройства при подзарядке батареи. Между этими значениями находится искомая величина тока блока питания.

Чем больше ток, тем больше мощность и габариты источника питания, ищите устройство, у которого минимальный ток равен емкости родной батареи. Воспользуйтесь рекомендациями для поиска оборудования.

Импульсные и трансформаторные блоки питания имеют свои выгоды и недостатки. Трансформаторные легче переносят «рваное» потребление тока, но габариты больше. Китайские производители завышают характеристики небольших устройств. Блоки, выпущенные еще во времена СССР, долговечные, но массивные и с низким КПД.

Возьмите на рынок шуруповерт и проверьте покупку при продавце. Если нет такой возможности, договоритесь о возврате товара.

Разберите блок питания. Если корпус клееный, постучите молотком по месту разъема, сломайте оболочку и выньте внутренности. Еще вариант — воспользуйтесь ножом для расщепления пластмассы. При помощи паяльника демонтируйте шнур и выводы от вилки.

Установите начинку без оболочки в полость шуруповерта. Сетевой кабель пропустите сквозь проем в корпусе и припаяйте к блоку. Провода выхода припаяйте к контактам инструмента, сохраняя полярность. Закройте аккумуляторный отсек и проверьте работу инструмента.

Инструмент можно подсоединить к выносному трансформатору. Возьмите провод необходимой длины, источник питания с подходящими параметрами, любого габарита и веса. Удалите из шуруповерта старую батарею и все запчасти, с ним связанные. В корпусе инструмента просверлите отверстие, пропустите через него сетевой кабель и припаяйте его к клеммам аппарата. Провод подсоедините к трансформатору. У этого варианта два преимущества – шуруповерт становится легче, облегчается поиск энергоисточника.

Можно подсоединить к инструменту преобразователь от старого ноутбука, для инструмента мощностью 60 Вт этого хватит.

Еще один способ модернизации заключается в подсоединении сетевого шнура к батарее на постоянной основе. Для каждого шуруповерта своя методика доработки, в зависимости от электрической схемы устройства. После усовершенствования аккумулятор будет подключен к розетке даже во время работы.

Доработка шуруповерта зависит от условий работы. Электропровод, подсоединенный к розетке, для работы в помещении — не помеха. Но на крыше провод мешает. Не всегда дешевый вариант изменения конструкции улучшит комфортность работы.

sovetclub.ru

Как переделать в сетевой аккумуляторный шуруповёрт

Дек 27 2016

Замечательный помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться.

Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт? Когда возникает такая необходимость?

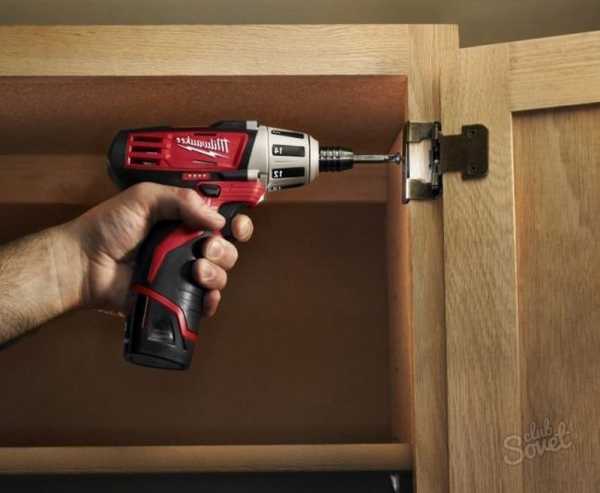

Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента.

Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет.

Это и является первым недостатком шуруповёрта.

Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет.

Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

используя зарядку от ноутбука;
используя блок питания от ПК;
используя автомобильный аккумулятор;
используя блок питания от галогеновых ламп;
используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности.

Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
