Гайки – это крепжные детали входящие в состав резьбовых соединений. и ее обозначение на чертежах деталей определяет ГОСТ 10549-80. Гайки изготавливаются следующих типов шестигранные, квадратные, прорезные, корончатые, круглые, гайки-барашки и др. Шестигранные гайки по высоте разделяются на нормальные, низкие и высокие, с одной и с двумя фасками. Наибольшее применение в машиностроении находят обыкновенные шестигранные гайки. Их применяют для скрепления деталей и механизмов, не подверженных сотрясениям. Там где соединения подвержены переменной нагрузке и вибрациям используют корончатые гайки со шплинтами, предотвращающими их от самоотвинчивания, либо самоконтрящимися гайками. Гайки, как и головки болтов на чертеже изображают упрощенно. Гайка может быть вычерчена по действительным или относительным размерам. Построение изображения шестигранной гайки  Гайки выполняют, задаваясь номинальным диаметром резьбы, и размером «под ключ», например: d = М24 и S = 36 мм, указанными в ГОСТ 5915-70 Относительные размеры остальных элементов гайки определяются приближенно (округлением до целых чисел) по следующим соотношениям: H = 0,8d – высота гайки; D = 2d – диаметр описанной окружности шестигранника; d1 = 0,85d – внутренний диаметр резьбы; R = 1,5d – радиус дуги на головке; R1 = определяется построением; c = 0,15d – высота фаски; R2 = d – радиус дуги на головке. Где d – диаметр резьбы мм. Гиперболы образованные пересечением конических фасок с гранями шестигранника заменяют дугами окружностей. при вычерчивании узлов, рекомендуется показывать без конических фасок и следовательно без гипербол (дуг окружностей). Примеры условного обозначения гайки: исполнения 1, диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия: Гайка М12-6Н.5 (S18) ГОСТ 5915-70; исполнения 2, диаметром резьбы d = 12 мм, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка 2М12´1,25-6Н.12.40Х.016 ГОСТ 5915-70. + |
ngeo.fxyz.ru
Как начертить гайку поэтапно в трех проекциях?
Гайка имеет округлую форму и шесть граней, изнутри имеет отверстие, на внутренней стороне – резьба. Все это можно отразить, нарисовав гайку в трех проекциях. Хотя для гайки достаточно даже двух горизонтальных проекций: вид спереди, вид сверху (а вид сбоку аналогичен виду спереди).
Прикрепим лист ватмана формата А4 к чертежному прибору с помощью кнопок вертикально, узкой частью вверх. Прочертим карандашом рамку, отступив слева 20 мм и по 5 мм сверху, снизу и сбоку.
Если чертеж гайки требуется выполнить по ГОСТу (например, ГОСТ 5915-70), необходимы данные с таблицей размеров стандартных гаек. По диаметру резьбы d находим ту гайку, чертеж которой необходимо создать. У каждой гайки есть размеры m, d, s, e, – фиксируем значения. Все эти данные пригодятся для работы с чертежом гайки в разных проекциях.
Далее определяем масштаб для чертежа. Самое главное при выборе масштаба – чтобы видно было все детали гайки и их можно было подписать. Размер масштаба зависит от величины листа, на котором он выполняется. Например, размер без рамки – 185 мм, в таком случае выбираем такой масштаб, чтобы обе проекции (m + s) занимали 1/3 – 1/4 всего листа. Третья проекция не нужна, так как чертеж гайки можно выполнить в двух проекциях, находящихся горизонтально друг рядом с другом. Но если обязательно нужна третья проекция, то можно выбрать соответствующий масштаб, уменьшив размеры, чтобы поместить еще одну проекцию для чертежа.
Размер гайки на чертеже несколько больше тех, что по ГОСТу, так как увеличена в масштабе, поэтому умножим все размеры из таблицы для гайки на масштаб.
Начертим на листе ватмана горизонтальную и вертикальную оси проекций. Они должны отступать на некотором расстоянии от рамок, чтобы визуально чертеж смотрелся гармонично.
Измеряем расстояние между двумя противоположными углами шестигранника. Устанавливаем на циркуле половину этой величины и во второй проекции чертим круг в центре, отступив от осей. Внутрь его вписываем равносторонний шестиугольник – контур гайки. Сторона шестиугольника одинакова с радиусом окружности. Начертим из центра еще пару окружностей. Одна – жирно – соответствует диаметру отверстия, другая, – более тонко – диаметру резьбы. Первую окружность, которая была вспомогательной, стираем ластиком, она больше не требуется.
Соответственно имеющейся второй проеции, перечерчиваем первую проекцию. Ориентируемся на размеры из ГОСТа.
Определяем на чертеже все размерные линии, обозначаем все размеры. На свободно пространстве ниже чертежа излагаем в виде нумерованного пункта требования, предъявляемые к изделию, в зависимости от твердости, прочности и др.
В правом нижнем углу делаем рамку для основной надписи. Заполняем Ф. И. О. чертившего и другие необходимые данные, в зависимости от организации, для которой нужен чертеж.
Посмотрим, как можно представить гайку в AutoCAD 2007 – 3D, это поможет сориентироваться и сделать чертеж быстро и грамотно.
info-4all.ru
Болт. Гайка. Шайба – Технология Jimdo-Page!
Болт. Гайка. Шайба
1. На листе чертежной бумаги формата А4 вычертите рамку и графы основной надписи.
2. Постройте в зависимости от варианта по размерам, приведенным в табл.1, чертеж болта (в двух видах) по ГОСТ 7805-70 и чертежи входящих в комплект его соединения гайки (по ГОСТ 5915-70) и шайбы (по ГОСТ 11371-78).
3. Проставьте размеры на деталях.
4. Масштаб изображения выберите из стандартных значений масштабов самостоятельно с учетом требования эффективного заполнения поля чертежа.
5. Заполните основную надпись. Название работы – Изделия крепежные.
Дополнительная информация:
- Исходные размеры болта в зависимости от варианта приведены в табл. 1. Остальные размеры для вычерчивания болта подбираются из табл. 2 и 3.
- Вычертив болт в двух вилах и проставив размеры, выберите к нему (по диаметру резьбы d) гайку исполнения 1 (в двух видах) как отдельную деталь и шайбу исполнения 2 по данным, соответствующим табл. 4 и 5.
Работа предусматривает выполнение заданий по индивидуальным (для каждого ученика) исходным данным.
Номера вариантов соответствуют порядковому номеру ученика в классном журнале.
Таблица 2
Размеры болтов по ГОСТ 7805-70 (мм)
Диаметр резьбы, d | 16 | 18 | 20 | 22 | 24 | 27 | 30 | |
Шаг резьбы, Р | крупный | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 |
мелкий | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | |
Размер под ключ, | 24 | 27 | 30 | 32 | 36 | 41 | 46 | |
Высота головки, k | 10,0 | 12,0 | 12,5 | 14,0 | 15,0 | 17,0 | 18,7 | |
Диаметр описанной окружности, е (не менее) | 26,8 | 30,2 | 33,6 | 35,8 | 40,3 | 45,9 | 51,6 | |
Радиус под головкой, r | не менее | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 |
не более | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,7 | 1,7 | |
Таблица 3
Значения длины болта l и длины резьбовой части болта l0 (мм)
Длина болта, l | Диаметр резьбы, d | ||||||
16 | 18 | 20 | 22 | 24 | 27 | 30 | |
Длина нарезанной части болта, l0 | |||||||
60 | 38 | 42 | 46 | 50 | ¾ | ¾ | ¾ |
65 | 38 | 42 | 46 | 50 | 54 | ¾ | ¾ |
70 | 38 | 42 | 46 | 50 | 54 | 60 | ¾ |
75 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
80 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
85 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
90 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
100 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
zhannet.jimdo.com
Как выполнить чертеж по инженерной графике Резьбовые изделия
Как выполнить чертеж по инженерной графике: тема 7 «Резьбовые изделия»
Часто студентам задают задание по инженерной графике из книги Фролова/Бубенникова 1990 года редакции, в теме №7 необходимо выполнить вот такой чертеж — «Резьбовые изделия».
Вот полное задание Вычертить: 1) болт, гайку, шайбу по их действительным размерам, которые следует взять из соответствующих стандартов;
2) упрощенное изображение этих же деталей в сборе;
3) гнездо под резьбу, гнездо с резьбой, шпильку отдельно и шпильку в сборе с гайкой и шайбой по их действительным размерам, которые следует взять из соответствующих стандартов.
Пошаговое выполнение на примере 2-го варианта:
1) Болт, гайка, шайба по действительным размерам
Согласно варианту, задан болт с резьбой М18 с крупным шагом резьбы ( это 2,5 мм для диаметра 18 мм, на обозначении шаг не указывается, указывается только мелкий шаг) длина болта 80 мм, исполнение 2 по ГОСТ 7796-70, находим этот ГОСТ в поисковике и открываем.
ГОСТ 7796-70 “Болты с шестигранной уменьшенной головкой класса точности В”
В нем мы найдем все необходимые размеры, по ним и будем вычерчивать вычерчивать болт в двух проекциях.

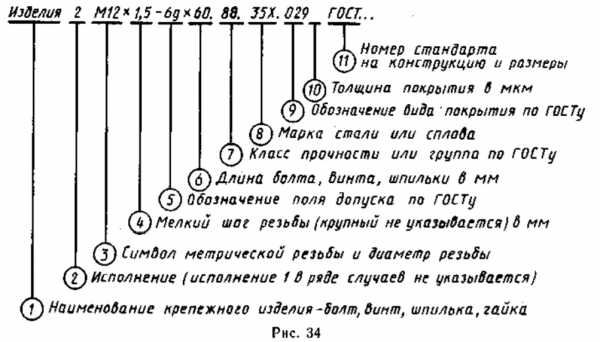

Над болтом пишем условное обозначение Болт 2 М18-6g x 80.58, что означает болт исполнения 2 с метрической резьбой М18 с крупным шагом, длиной 80 мм, с полем допуска 6g и классом прочности 5.8 без покрытия.
Поле допуска, устанавливающее величину зазоров между резьбой на стержне (болта, винта, шпильки) и в отверстии (гайки), выбирают по ГОСТ 16093-81. Установлены следующие поля допусков:
для резьбы на стержне — 4h, 6h, 6g, 6e, 6d, 8h, 8g;
для резьбы в отверстии — 4Н5Н, 5Н6Н, 6Н, 6G и 7Н, 7G
От поля допусков 4h до поля 8g для стержней и от поля допусков 4Н до 7G для отверстий зазоры увеличиваются, т. е. резьба изготовляется все с меньшей точностью. Студенты могут ограничиться этими сведениями, не обращаясь к указанному стандарту.
Класс прочности для болтов, винтов, шпилек выбирают из ряда 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 6.9; 8.8 по ГОСТ 1759—86,
а для гаек — из ряда 4, 5, 6, 8 и т.д..
При указании класса прочности в обозначении резьбового изделия точки между цифрами не ставят, т. е. пишут 36 вместо 3.6; 46 вместо 4.6 и т. д.
Желательно, чтобы студент уяснил физическую сущность этих чисел, прочитав указанный стандарт, но основное, что надо запомнить, это то, что чем больше число, тем прочнее материал.
На учебных чертежах, выполняемых по курсу инженерной графики, допускается условно принимать, что болты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки — из той же стали класса прочности 5, что резьба выполнена с полем допуска 6g (бывший класс точности 2) для болтов, винтов и шпилек и 6Н для гайки и что они не подвергались защитным (антикоррозионным) или декоративным покрытиям.
ГОСТ 15521-70 «Гайки шестигранные с уменьшенным размером «под ключ». класса точности В.»
Открываем ГОСТ и смотрим необходимые размеры, вычерчиваем гайку с резьбой М18 исполнения 2.
Гайка исполнения 2 отличается от гайки исполнения 1 тем, что у нее фаска сделана не с обеих, а с одной стороны.
Условное обозначение гайки исполнеия 2 с диаметром резьбы d=18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка 2М18-6Н.5 ГОСТ 15521-70

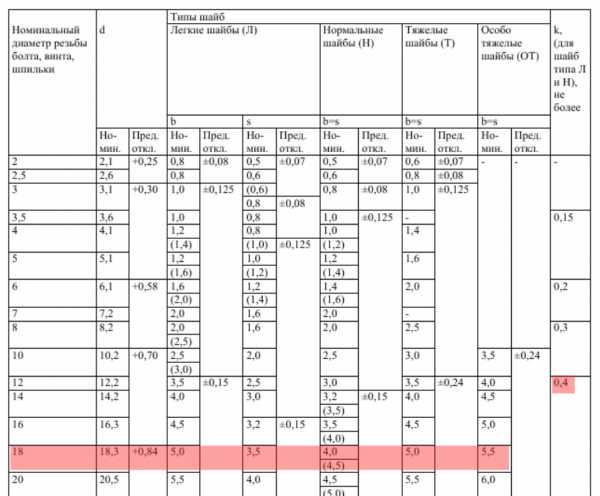

ГОСТ 6402-70 “Шайбы пружинные. Технические условия.”
Вычерчиваем шайбу – Шайба 18.65Г ГОСТ 6402-70,
где 65Г — пружинная марганцовистая сталь;
2) Упрощенное изображение болта, гайки и шайбы в сборе
В методичке есть такой рисунок с конструктивными размерами и формулами.
По заданному диаметру болта (18мм) по формулам определяем все необходимые размеры и по ним вычерчиваем упрощенное изображение болтового соединения
3) Гнездо под резьбу, гнездо с резьбой, шпилька и шпильку в сборе

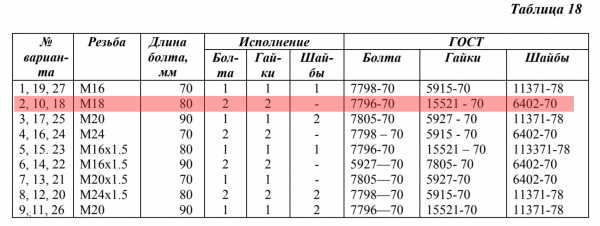

Таблица с заданием по вариантам

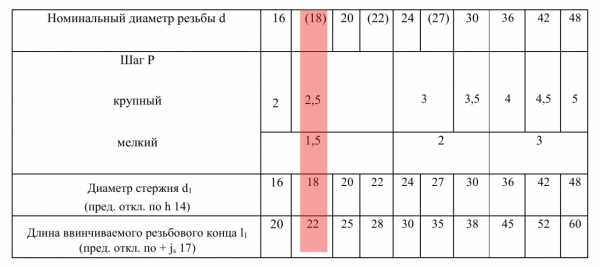

ГОСТ 22034-76. “Шпильки с ввинчиваемым концом длиной 1,25d.»
Вычерчиваем шпильку М18 длиной 55 мм ГОСТ 22034-76 согласно заданию.
Шпилька М18-6gx120.58 ГОСТ 22034-76
Расчёт резьбового гнезда под шпильку
Шпилька в сборе с гайкой ГОСТ 5915-70 и шайбой ГОСТ 11371-78
По действительным размерам, которые берем из соответствующих стандартов. ГОСТы находим их в поисковике, смотрим размеры и вычерчиваем всё в сборе.
Купить готовый чертеж по этой теме любого варианта можно ЗДЕСЬ!!!
Раздел: Инженерная графика /
- Рекомендуем
- Комментарии
- Наши товары
stud55.ru
Как выполнить чертеж гайки по ГОСТу
Работа современного конструктора разительно отличается от той, какой она была несколько десятилетий назад. В его распоряжении находится вся мощь программ-конструкторов, выполняющих за него всю рутинную работу, способных отобразить чертеж не только в двухмерном, но и трехмерном изображении. Однако и в наше время приходится иногда взять лист ватмана, прикрепить его на чертежную доску и начертить обычную стандартную гайку.
Как выполнить чертеж гайки по госту
Гайка имеет округлую форму и шесть граней, изнутри имеет отверстие, на внутренней стороне — резьба. Все это можно отразить, нарисовав гайку в трех проекциях. Хотя для гайки достаточно даже двух горизонтальных проекций: вид спереди, вид сверху (а вид сбоку аналогичен виду спереди).
Выполнение чертежей резьбовых соединений и крепежных…
Для вычерчивания крепежных деталей и их соединений применяются два способа: 1) вычерчивание соединений по относительным (приближенным) размерам; 2) вычерчивание соединений по действительным размерам (размеры по таблицам ГОСТ и ОСТ). Вычерчивание крепежных деталей по относительным (по отношению к диаметру болта) размерам применяется, когда не требуется соблюдения действительных размеров по стандартам.
Соединение деталей болтом
Задание 1. На листе формата А3 вычертить болт по действительным размерам, соединение – по условным размерам. Болт принять по ГОСТ 7798-70. Под гайку поставить шайбу по ГОСТ 11371-68.Исходные данные взять из таблицы 1.1. Пример выполнения задания 1 показан на рис. 1.3.
Чертежи болтовых и шпилечных соединений » RX-Fly я изучаю…
Раньше чертили на кульманах, теперь для этого существуют специальные программы. Но прежде чем использовать профессиональный подход, надо освоить начальный уровень. И научиться правильно оформлять чертеж. Вам понадобитсяЛист ватмана любого… Как правильно оформить чертежи конструкторской документации
Чертеж – конструкторский документ, поэтому при его оформлении требуется строгое соблюдение установленных ГОСТами регламентов. Существует множество ГОСТов, которые относятся к ЕСКД – единой системе конструкторской документации. В них оговариваются…
Размеры гаек нормальной точности по ГОСТ… — Студопедия
Прежде чем рассматривать соединения деталей, познакомимся с конструктивными элементами разъемных соединений, к которым относятся болт, винт, шпилька, гайка, шайба (рис. 197). Болтом называется крепежная деталь, представляющая собой цилиндрический стержень, как правило, с шестигранной головкой на одном конце и винтовой резьбой на другом.
Примеры условного обозначения гаек / Уроки черчения
С технической точки зрения, создание чертежа и последующее строительство лестницы является вполне выполнимой задачей. Однако, следует учитывать, что конструкция лестницы должна соответствовать строительным нормам. А ее эксплуатация быть безопасной и… Как чертить проекции
Любой чертеж должен давать максимально точное представление об объекте, который на нем изображен. Поэтому обычно деталь или строение изображают в нескольких видах. Очень распространенный вариант — три ортогональные проекции, выполненные с разных…
Чертеж болта с резьбой, как начертить болт в Автокад
Этот урок посвящен параметризации в Autocad. Здесь мы рассмотрим еще одно применение параметрических блоков. Очень часто в техническом черчении возникает необходимость изображать стандартные изделия, наиболее ярким примером которых могут служить крепежные изделия (болты, винты, гайки, шпильки заклепки и т.д.). Характерной особенностью стандартного крепежа является размерный ряд, т.е. промышленность выпускает крепежные изделия строго определенных размеров, кроме особых случаев, когда необходимы индивидуальные размеры или специальный крепеж.
Размеры гаек нормальной точности по ГОСТ 5915—70, мм
На чертеже гайки (рис. 413) концы гипербол, находящиеся на ребрах гайки, располагаются на линиях, проведенных из точек пересечения образующей фаски с крайним ребром на главном виде, а вершины гипербол — на линиях, проведенных из точек пересечения образующей фаски с крайней гранью на виде слева. На рабочих чертежах гаек, в том числе нестандартных, или деталей, имеющих фаску, подобную той, которая выполняется на гайке, фаска вычерчивается, как описано выше.
Как начертить гайку поэтапно в трех проекциях?
На чертежах, по которым будут изготовляться крепежные детали, следует вычерчивать их по действительным размерам, указанным в таблицах ОСТа и ГОСТа. В остальных случаях размеры их при вычерчивании можно определять в зависимости от наружного диаметра резьбы. 1. Вычерчивание шпильки по ОСТ 20001-38. Вычерчивание шпилек типа А по относительным размерам, определяемым в зависимости от заданного наружного диаметра d резьбы (фиг. 461), применяется при выполнении сборочных чертежей. При этом пользуются следующими соотношениями:
ЧЕРЧЕНИЕ. Школьный интернет-учебник — Сборочные чертежи 5-2
К крепежным резьбовым изделиям относятся болты, шпильки, гайки, винты и фитинги. С их помощью осуществляются неподвижные разъемные соединения деталей машин и механизмов. Болт представляет собой цилиндрический стержень с головкой на одном конце и резьбой для гайки на другом (рис. 1).
Урок 17. Чертеж резьбовых соединений. Спецификация в Компас 3d
Здравствуйте, уважаемые читатели! Сегодня создаем сборочный чертеж резьбовых соединений – болтом, винтом и шпилькой; изучим, как создать спецификацию в Компас 3d к полученному чертежу. Резьбовые соединения относятся к разъемным – их можно разбирать без повреждения деталей.
www.chsvu.ru
Как начертить головку болта с размером «под ключ»
Обычно при вычерчивании болта или гайки, на учебных чертежах, студенты пользуются двумя способами. Первый – это взять ГОСТ, на тот элемент, который вычерчиваешь, и начертить его по размерам, а второй – начертить тот же самый элемент по расчетам. Расчеты не сложные. Но у студентов всегда возникает вопрос: почему размеры сделанные по расчетам не совпадают с размерами по ГОСТу.
Это явление на самом деле обычное, так как из расчетов мы получаем «условные» разметы, проще говоря – приблизительные. Но это другая тема, а нас в данной статье интересует – как начертить головку болта (или гайки), так чтобы она соответствовала размерам, взятым из ГОСТов.
В ГОСТ обычно указывается размер болта под ключ (S) и наружный диаметр головки болта (D). Для того что бы вычертить шестигранник (а именно так и выглядит головка болта) при помощи циркуля, достаточно будет знать диаметр круга описанного вокруг него (параметр D), но в таком случае мы не получим того размера под ключ который нам нужно. Можете проверить – если не верите.
Значит, данный способ нам не подходит, так как нам важен именно размер «под ключ» (параметр S). Соответственно будем чертить шестигранник немного другим способом…

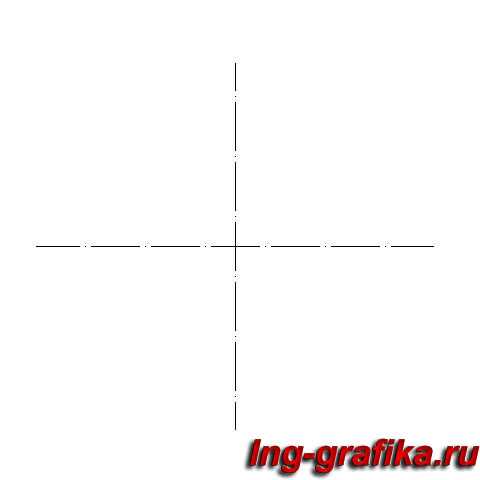

1. Вычерчиваем оси

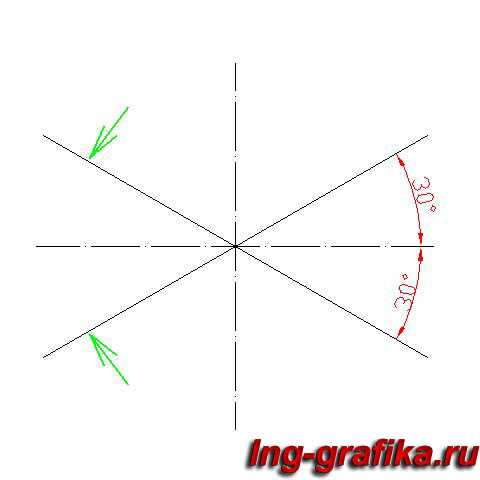

2. Намечаем центр нашего шестигранника и проводим линии под углом 30 градусов к горизонтали (или вертикали, если шестигранник развернут на 90 градусов).
3. Проводим вертикальные прямые, на расстоянии S/2 от вертикальной оси справа и слева. На пересечении линий намечаем точки граней.
4. Откладываем расстояние U (между противоположными углами) по вертикали.
5. Соединяем все точки воедино и получаем искомую фигуру.
Теперь все расстояния, между гранями головки болта (или гайки), будут равны параметру S – размеру под ключ.
ing-grafika.ru
Гайки шестигранные ГОСТ 5915-70
Таблица №1. Общие характеристики гайки шестигранной, ГОСТ 5915-70
| Марка стали: 10кп, 20, 35 |
| Класс точности: B |
| Класс прочности: 5;6 |
| Поле допуска резьбы: 6H |
Чертеж гайки шестигранной, ГОСТ 5915-70
| ГОСТ 5915-70 |
Таблица №2. Шаг резьбы гайки шестигранной, ГОСТ 5915-70
| Крепеж | d | S | e, не менее | m | Шаг резьбы | Масса 1000 шт.,кг |
| Гайка | 6 | 10 | 10.9 | 5.2 | 1 | 2.57 |
| Гайка | 8 | 13 | 14.2 | 6.8 | 1.25 | 5.55 |
| Гайка | 10 | 17 | 18.7 | 8.4 | 1.5 | 12.60 |
| Гайка | 12 | 19 | 20.9 | 10.8 | 1.75 | 18.40 |
| Гайка | 14 | 22 | 23.9 | 12.8 | 2 | 28.91 |
| Гайка | 16 | 24 | 26.2 | 14.8 | 1.5; 2 | 37.61 |
| Гайка | 18 | 27 | 29.6 | 16.4 | 2.5 | 53.27 |
| Гайка | 20 | 30 | 33.0 | 18.0 | 2.5 | 71.24 |
| Гайка | 22 | 32 | 35.0 | 19.8 | 2.5 | 85.67 |
| Гайка | 24 | 36 | 39.6 | 21.5 | 3 | 122.87 |
| Гайка | 27 | 41 | 45.2 | 23.6 | 3 | 175.28 |
| Гайка | 30 | 46 | 50.9 | 25.5 | 3.5 | 242.54 |
| Гайка | 36 | 55 | 60.8 | 31.0 | 4 | 416.78 |
| Гайка | 42 | 65 | 71.3 | 34.0 | 4.5 | 585.00 |
