Как узнать вес трубы по диаметру и толщине стенки

У каждого свои причины для определения массы одной трубы или всей партии. Например, необходимо решить вопрос с прокладкой коммуникации, с грузоподъемностью транспортного средства. Но в основном это требуется для проверки правильности денежных расчетов.

Специфика трубной продукции в том, что ее стоимость более «привязана» не к длине изделий, а к их весу, и цена главным образом зависит от сырьевой составляющей, то есть от количества металла в 1 п.м., так что вес трубы можно вычислить по диаметру и толщине стенки — они являются в данном случае наиболее важными показателями.

Как узнать вес трубы

По таблицам, размещенным в профильных справочниках или на тематических сайтах. Во многих из них в правой колонке указывается расчетный вес 1 п.м. трубы для каждого образца, в зависимости от его диаметра стальной трубы и толщины ее стенки.

С помощью онлайн-калькулятора. Если под рукой есть ПК и выход в Сеть, то достаточно в соответствующие «окна» проставить исходные данные (толщину стенки, диаметр наружный), и результат готов.

По формуле. Она приведена в ГОСТ № 8732 от 1978 года и является общей для любых труб, следовательно, и данные по массе, полученные в результате вычислений, будут приблизительными. Тем не менее, за пределы погрешности они не выходят и ими вполне можно оперировать.

M = 0.02466 х S х (Dн – S)


  • М – вес 1 п.м. трубы.
  • S – толщина стенки.
  • Dн – диаметр (наружный).

Есть еще одна формула, которой пользуются реже, но она дает, во-первых, в некоторых случаях более точный результат, во-вторых, применима для любого вида продукции – труб стальных, медных, чугунных.

На заметку!

При расчете по формуле №1 поправочный коэффициент указан из расчета на то, что плотность стали берется усредненной, равной 7850 кг/м³. Поэтому при определении массы труб из других материалов погрешность может быть значительной.

За основу берется известное из школы соотношение – М (вес 1 п.м.) = p (плотность) х V (объем).

Что учесть – так как для дальнейших расчетов достаточно узнать массу 1 п.м. трубы, то объем в данном случае равен площади ее сечения. Это видно из формулы – V = S х L (а длина = 1).

Определить площадь сечения несложно (опять-таки, вспомнив родную школу). Есть 2 методики:

  • найти площади наружного и внутреннего круга (S = π/4 х D2), а потом определить разницу полученных величин;
  • видоизменить данную формулу, подставив в нее значения диаметров (наружного и внутреннего) – S = π/4 х (D2н – D2в).

Примечание

  • Линейные параметры изделий принято указывать: сечение и толщину – в «мм», длину – в «м». Используя для расчета веса трубы ту или иную формулу, необходимо все исходные величины переводить в одну размерность. Если плотность – в «кг/м3», то диаметры и толщину нужно выражать также в «м».
  • Реальные отклонения толщины стенки трубы от указанного в ГОСТ значения могут быть существенными (до ±8%), и это не является нарушением. Если необходимо узнать вес трубы с максимальной точностью, то лучше сделать самостоятельный замер этой величины, а не руководствоваться данными из сопроводительной документации. При большой длине образцов (и их количестве) разница в обозначенной массе партии и фактической может быть значительной. Следовательно, и в реальной стоимости – тоже.
  • Чтобы узнать массу трубы из конкретного материала более точно, следует определиться с его удельным весом (плотностью). Эти данные отражены в ГОСТ №№ 1050 от 1988 года (сталь), 1412 от 1985 года (чугун серый) и ряде других стандартов. Найти требуемые документы несложно, вбив в поисковую строку требуемый запрос.

ismith.ru

Как рассчитать вес квадратной трубы самостоятельно

Содержание статьи

Работая с трубами, потребители чаще всего оперируют их длиной.

Металлургам же удобнее вести учет такой продукции в тоннах. Тем не менее, довольно часто такой элемент как, к примеру, труба квадратная 100х100х4, вес которой неизвестен, является центральной деталью конструкции.

Именно от массы, а не от размера, данного элемента зависят разнообразнейшие характеристики готового или возводимого сооружения. Поэтому очень важно научиться правильно рассчитывать вес труб и уметь быстро переводить метры в килограммы.

Для чего необходимо рассчитывать вес квадратной трубы

Как правило, вес квадратных труб необходим в двух случаях:

  1. При расчете закупок. В данном случае не всегда придется переводить размер труб в килограммы, поскольку чаще всего такие изделия (особенно оптовые партии) продаются не погонными метрами, а тоннами. Однако если вы знаете, что вам нужно пять километров труб, то для покупки придется рассчитывать, сколько эти трубы будут весить. То есть, для начала вам необходимо будет определиться, сколько весит квадратная труба нужного размера. А уже после этого можно будет рассчитать и общий тоннаж закупки.
  2. При расчете прочности конструкций. Трубы квадратного сечения за счет своей высокой прочности на изгиб часто используются как несущие элементы различных сооружений.

Соответственно, чтобы определить трубы какого размера наилучшим образом подойдут для каркаса или опоры, например, балкона, необходимо знать самый важный параметр – вес квадратной трубы, которая будет применяться в строительстве данного объекта.

Методики расчета веса квадратной трубы

Вес квадратной трубы 40х40, 60х60, 80х80, 100х100 или же любой другой можно определить

:

  1. Методом геометрических вычислений. При этом за основу берется формула, где масса профильной трубы равна объему ее стенок, умноженному на плотность конкретного материала. Если речь идет о трубах из стали, то удельная плотность данного материала составляет 7850 кг/м3. При использовании данного метода часто возникает вопрос: как же рассчитать количество материала в погонном метре изделия? Для этого необходимо умножить толщину трубы на площадь стенок. Площадь стенок, в свою очередь, равна площади прямоугольника, умноженной на четыре. При этом меньшая сторона данного прямоугольника – это размер трубы, а большая – метр погонный. В окончательном виде формула для вычисления веса квадратной трубы выглядит таким образом: M=7850*N*4*A*1. Здесь A — размер трубы, M — вес ее погонного метра, N- толщина стенки.
  2. По формуле с константой. Тут используется иная формула, согласно которой масса стальной квадратной трубы равна (A — N) * N * 0,0316. Так же, как и в предыдущей формуле, A —это размер трубы, а N — ее толщина. Таким образом, вес погонного метра квадратной трубы 80х80, толщина стенок у которой – 2 мм будет рассчитываться таким образом: M=(80-2)*2*0,0316=4,9296 кг.
  3. По ГОСТу. К примеру, стандарт за номером 8639-82 включает таблицу сортамента профильных труб, с помощью которой можно с легкостью рассчитать не только вес квадратной трубы 20х20, но и массу других аналогичных изделий с различными наружными размерами:

А (наружные размеры, мм)N (толщина стенки, мм)Вес одного метра (кг)
101,00,269
151,00,426
1,50,605
201,00,583
1,50,841
2,01,075
25
1,0
0,740
1,51,07
2,01,39
2,51,68
3,01,95
302,01,70
2,52,07
3,02,42
3,52,75
4,03,04
352,02,02
2,52,46
3,02,89
3,53,30
4,03,67
5,04,37
402,02,33
2,52,85
3,03,36
3,53,85
4,04,30
5,05,16
6,05,92
423,03,55
3,54,07
4,04,56
5,05,47
6,06,30
453,03,83
3,54,40
4,04,93
5,05,94
6,06,86
7,0
7,69
8,08,43
503,04,31
3,54,94
4,05,56
5,06,73
6,07,80
7,08,79
8,09,69
603,56,04
4,06,82
5,08,30
6,09,69
7,011,00
8,012,20
704,08,07
5,09,87
6,0
11,57
7,013,19
8,014,71
804,09,33
5,011,44
6,013,46
7,015,38
8,017,22
905,013,00
6,015,34
7,017,58
8,019,73
1006,017,22
7,019,78
8,022,25
9,024,62
110
6,0
19,11
7,021,98
8,024,76
9,027,45
1206,020,99
7,024,18
8,027,27
9,030,28
1406,024,76
7,028,57
8,032,29
9,035,93
1507,030,77
8,034,81
9,038,75
10,042,61
1808,042,34
9,047,23
10,052,03
12,061,36
14,070,33
324,03,30
364,03,80
402,02,33

Какой способ расчета выбрать

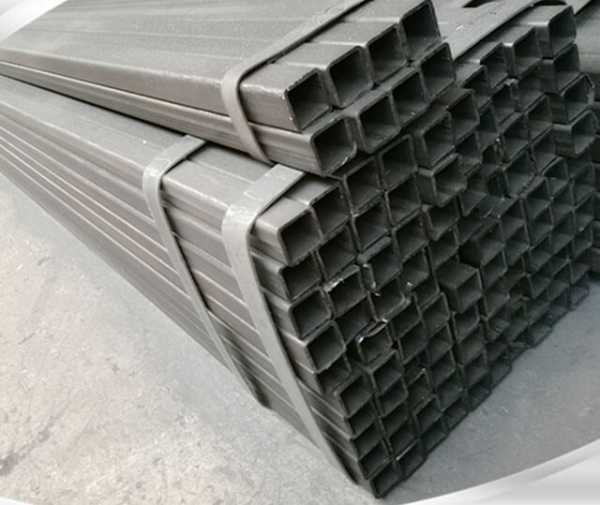

Квадратная труба

Необходимо принимать во внимание, что формула с константой и таблица подходят исключительно для труб из стали. А вот геометрический способ универсален. С его помощью можно рассчитать как, к примеру, вес квадратной трубы 60х60 из стали, так и массу аналогичного изделия с нестандартными параметрами, созданного из любого материала.

Для этого нужно всего лишь подставить значение плотности, которое соответствует материалу трубы. Например, для квадратной трубы из полиэтилена плотность будет равна 960 кг/м3, а вот для изделия из нержавеющей жаростойкой стали она составит 7960 кг/м3.

phoenix-master.com

масса профильной квадрат трубы, вес погонного метра трубы квадратного сечения

Содержание:

Цель расчётов

Расчёт для закупок

Прочностной расчёт

Способы расчёта массы профиля

Геометрический расчёт

Расчёт с использованием константы

Расчёт по таблицам

Расчёт с помощью программы

Сталь – один из древнейших используемых человеком материалов; благодаря относительной простоте получения и замечательным технологическим характеристикам этот сплав и по сей день, несмотря на развитие химической промышленности и открытие новых веществ, в том числе полимерных соединений, широко распространён и не теряет популярности. Одна из разновидностей стальной продукции – стальные трубы, как круглые, так и профильные; о том, как вычислить массу трубы квадратного сечения, будет рассказано ниже.


Цель расчётов

Расчёт массы квадратной трубы может, помимо простого интереса, преследовать две цели:

  • определение необходимого для заказа и приобретения количества изделий;
  • прочностные расчёты каркасов и прочих несущих конструкций.

Расчёт для закупок

В большинстве случаев изготавливающие профильную продукцию предприятия продают её не отдельными трубами, а более или менее крупными оптовыми партиями.

Отмеривать необходимую заказчику длину изделий в такой ситуации неудобно, долго и непродуктивно. Поэтому партию оценивают по весу, исходя из средней массы одного изделия. Для заказчика это не совсем удобно, поскольку с крайне большой вероятностью по завершении необходимых работ останутся излишки продукции.


Взвешивают продукцию, разумеется, тоже не поштучно.

Поскольку партии перевозят на грузовиках, процедура взвешивания выглядит так:

  1. С помощью расчётов (в том числе на представленном на сайте поставщика калькуляторе) покупатель определяет необходимый ему вес профильных квадратных труб и оформляет заказ.
  2. Грузовую машину (или автоприцеп) без груза ставят на соответствующие весы и определяют массу транспортного средства.
  3. По определении веса пустой машины в неё укладывают профильную продукцию до достижения необходимой массы.
  4. Когда все формальности будут пройдены, машина (или несколько машин) с грузом отправляются до места назначения.

Если у заказчика есть возможность приехать на место продажи или прислать туда доверенное лицо, вполне можно, с целью всё же узнать конечную общую длину закупаемых изделий, измерить среднюю протяжённость продающихся отрезков и вычислить количество изделий в одной упаковке. Это несложная процедура, однако, проводить её за заказчика предприятие-изготовитель не будет.

На основании расчётов можно заказывать трубы уже не по весу, а по количеству упаковок (при условии, что при комплектации не допускается слишком большой погрешности).

Прочностной расчёт

Профильная продукция, обладающая рёбрами жёсткости, характеризуется повышенной прочностью, а поэтому очень часто используется при создании каркасов в роли несущих изделий.

Нагрузка на каркас складывается из двух составляющих:

  • полезной нагрузки, то есть собственно веса, который конструкция должна выдерживать; в зависимости от вида сооружения это может быть общий вес группы людей, масса снега или земли и т.д.;
  • веса самого каркаса: поскольку сталь – достаточно тяжёлый материал, следует учитывать и вес погонного метра квадратных труб, из которых составлена несущая конструкция.

Способы расчёта массы профиля

Существует несколько вариантов вычисления веса трубы квадрата:

  1. Геометрический.
  2. С использованием константы для стального квадратного профиля (прочитайте: "Как определить вес стальной трубы – проверенные способы").
  3. По таблицам, включая ГОСТ.
  4. С помощью компьютерных программ.

Геометрический расчёт

Поскольку профиль – неплоская геометрическая фигура, вес квадратной трубы будет равен произведению объёма стенок изделия и плотности материала (в данном случае стали).

Удельная плотность стали составляет 7850 кг/м3, именно это значение и можно использовать при расчётах, не отвлекаясь на незначительные возможные отклонения.

Формула для вычисления массы одного погонного метра трубы:

m = 4AN·7850,

где A – наружная длина одной стороны квадратного профиля (поскольку у квадрата все стороны равны, в формуле это значение умножается на 4), м;

N – толщина стенки профиля, м;

7850 – плотность стали, кг/м3.


При расчёте следует учитывать соотношение единиц: к примеру, все данные, в которых учитывается длина, должны быть представлены в метрах (м). Возможно использование и других единиц, однако в таком случае необходимо переводить в них все измерения.

Чтобы узнать массу трубы определённой длины, необходимо полученное для одного метра значение умножить на метраж интересующего отрезка.

Расчёт с использованием константы

Возможно использование упрощённой формулы, включающей заранее вычисленную постоянную для профильной квадратной продукции.

В таком случае формула для расчёта массы погонного метра продукции будет иметь вид:

m = 0,0316N(A–N),

где A – наружная длина любой стороны профильной квадратной трубы, м;

N – толщина стенки изделия, м;

0,0316 – константа.

Как и в предыдущем случае, значение массы для погонного метра впоследствии умножают на длину отрезка трубы. Читайте также: "Как узнать вес профильной трубы – примеры расчетов".

Расчёт по таблицам

В качестве источника данных можно использовать как разнообразную справочную литературу (включая данные интернет-ресурсов), так и представленные в ГОСТах таблицы.

Например, массу 1 м квадратного стального профиля, в зависимости от наружного размера и толщины стенки, можно узнать из ГОСТа 8639-82. В документе представлены данные для всех типоразмеров изготавливаемой продукции. Читайте также: "Труба квадрат – виды квадратных труб, особенности использования и производства".

В частности, если наружный размер составляет 15 мм, а толщина стенки – 1 мм, то масса погонного метра составит 0,426 кг; при толщине стенки 1,5 мм – 0,605 кг.


Расчёт с помощью программы

Преимущества использования для вычислений персонального компьютера – максимальная достижимая скорость расчётов и сведение к минимуму совершаемых в процессе ошибок.

Для вычисления массы профильной продукции можно как найти готовую программу, так и самостоятельно написать простейший алгоритм расчёта, позволяющий в дальнейшем просто подставлять исходные данные.

При выборе любого из вариантов вычисления массы квадратного профиля нелишним будет по окончании расчётов проверить результат с помощью другого метода или простым пересчётом.


trubaspec.com

Как рассчитать вес профильной трубы

Профильная труба – востребованный вид металлопроката, используемый для сооружения металлоконструкций, в производстве мебели, для прокладки электрокабеля, изготовления производственного оборудования и техники. При проектировании любой конструкции или механизма необходимо знать все параметры используемых элементов, в том числе их массу.



Какие характеристики профильных труб влияют на массу?

Наиболее востребованными разновидностями этой металлопродукции являются изделия с прямоугольным и квадратным профилем.

Размеры

Это определяющие факторы, и к ним относятся: ширина и высота поперечного сечения, толщина стенки. Углы профильных изделий могут быть четкими прямыми или скругленными. Скругленность незначительно влияет на вес погонного метра, особенно в случае маломерных изделий. Сортамент квадратных и прямоугольных стальных труб, предназначенных для создания металлоконструкций, определяется ГОСТом Р 54157-2010.

Плотность стали

Усредненно для расчетов плотность стали принимают равной 7850 кг/м3. Но, в зависимости от содержания углерода, эта величина изменяется: чем выше процентное соотношение углерода в сплаве, тем меньше масса металла.

Таблица плотности различных марок стали

НаименованиеМаркиПлотность, кг/м3
Коррозионностойкие стали12Х18Н10Т, 08Х18Н10Т7900
Конструкционные углеродистые стали обыкновенного качестваСт3 пс/сп7870
Конструкционные углеродистые качественные стали10, 20, 30, 407850
Инструментальные сталиХ12МФ7700
Низколегированные стали09Г2С, 30ХГСА7850
Стали рессорно-пружинные65Г7850
Инструментальные штамповые стали5ХНМ7800

Расчет веса профильной стальной трубы по формулам

Для определения массы погонного метра воспользуемся формулой M=V*p, где:

M – масса 1 м, кг;

V – объем материала, м3;

p – плотность стали, кг/м3.

V = (A+B)*s, где:

A– ширина сечения, м;

B – высота сечения, м;

s – толщина стенки, м.

При использовании формул для определения, сколько весит метр профильной трубы, скругленность углов не учитывается. Если толщина стенки неоднородна, производят по 2-3 измерения для каждой стенки и находят среднюю величину.

Расчет массы погонного метра профильной трубы с использованием таблиц

Внимание! В таблицах представлены массы металлопродукции, характерные для усредненного показателя плотности 7850 кг/м3. Если необходимо получить результат для другого значения плотности, табличную величину делят на 7850 и умножают на реальную плотность марки стали.

Таблица массы 1 м (кг) для прямоугольного профиля

ТипоразмерТолщина стенки, мм
0,70,81,01,21,51,61,82,02,22,352,52,83,0
20х100,3080,3480,4260,5010,605
20х150,3630,4110,5050,5950,723
28х250,5600,6370,7870,9341,1501,2201,3501,4901,6201,7101,800
30х150,4730,5360,6610,7830,9591,021,1301,2301,3401,4101,490
30х200,5270,5990,7400,8771,0801,1401,2701,3901,5101,6001,680
35х150,5270,5990,7400,8771,0801,1401,2701,3901,5101,6001,680
40х200,6370,7250,8971,0701,3101,3901,5501,7001,8601,9702,070
40х250,9761,1601,4301,5201,6901,8602,0302,1502,270
40х281,5001,5901,7801,9502,1302,2602,390
50х251,1301,3501,6701,7701,9702,1702,3702,5202,6602,9403,130

Таблица массы 1 м (кг) для квадратного профиля

ТипоразмерТолщина стенки, мм
0,70,81,01,21,61,82,02,22,352,52,83,03,23,54,0
10х100,1980,2220,2690,312
15х150,3080,3480,4260,5010,6390,7020,7620,819
20х200,4180,4740,5830,5890,8900,9851,0751,160
25х250,5990,740,881,141,271,391,511,601,68
30х300,8971,071,391,551,71,861,972,07
40х401,211,441,892,122,3332,542,72,853,163,36
50х501,822,42,682,963,243,443,644,044,314,564,955,56
60х602,93,253,593,934,184,434,925,255,576,046,82
80х803,94,384,845,315,666,06,687,137,588,249,33
100х1006,16,697,137,578,449,139,5910,4412,05

www.navigator-beton.ru
