дюбель — Викисловарь

Материал из Викисловаря

Перейти к навигации Перейти к поиску
В Википедии есть страница «дюбель».

Содержание

  • 1 Русский
    • 1.1 Морфологические и синтаксические свойства
    • 1.2 Произношение
    • 1.3 Семантические свойства
      • 1.3.1 Значение
      • 1.3.2 Синонимы
      • 1.3.3 Антонимы
      • 1.3.4 Гиперонимы
      • 1.3.5 Гипонимы
    • 1.4 Родственные слова
    • 1.5 Этимология
    • 1.6 Фразеологизмы и устойчивые сочетания
    • 1.7 Перевод
    • 1.8 Библиография

Морфологические и синтаксические свойства[править]

падежед. ч.мн. ч.
Им.дю́бельдю́бели
Р.
дю́беля
дю́белей
Д.дю́белюдю́белям
В.дю́бельдю́бели
Тв.дю́белемдю́белями
Пр.дю́беледю́белях

дю́-бель

ru.wiktionary.org

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть – нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

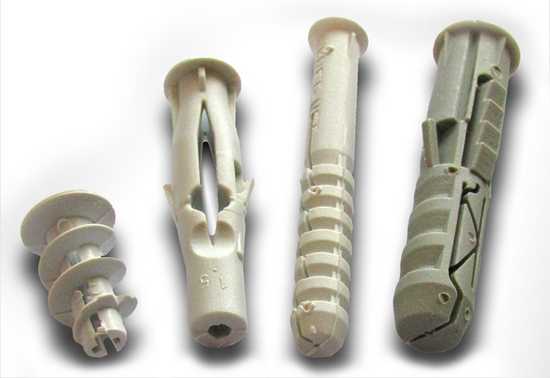

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

  • Полипропиленовые.
  • Распорные.
  • Для работ с гипсокартоном.
  • Нейлоновые.
  • Юстировочные.
  • Типа “бабочка” и “зонтик”.
  • Дюбель-гвоздь.
  • Рамные и т. д.
Разберем основные виды дюбелей и их применение.

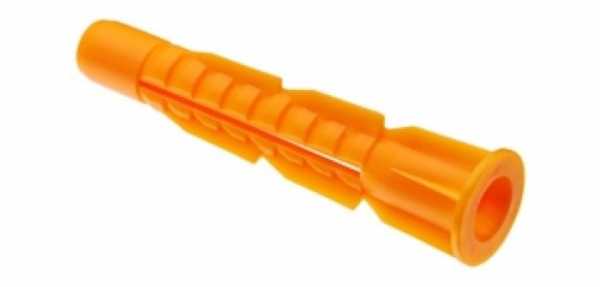

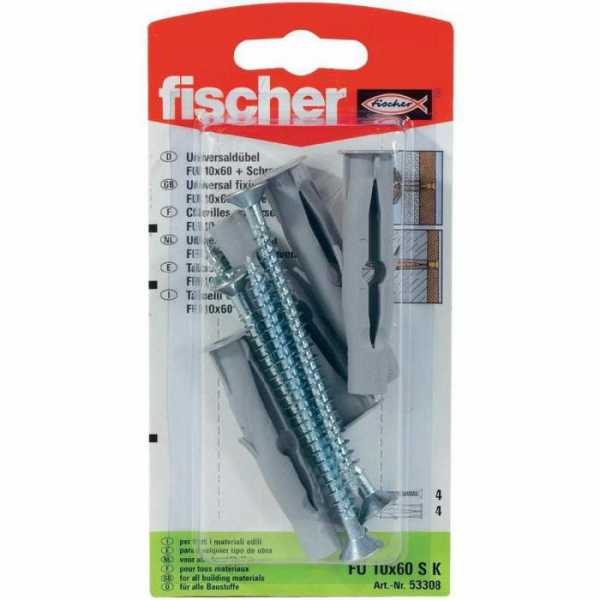

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

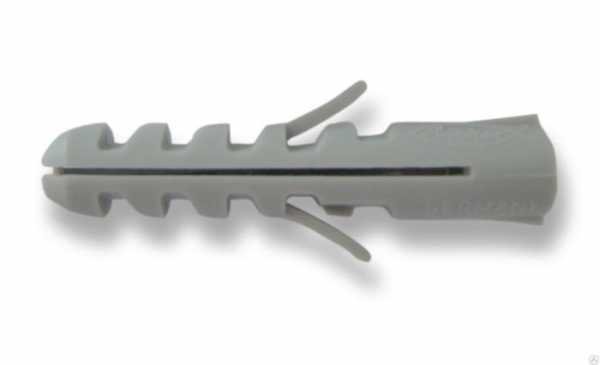

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его – в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

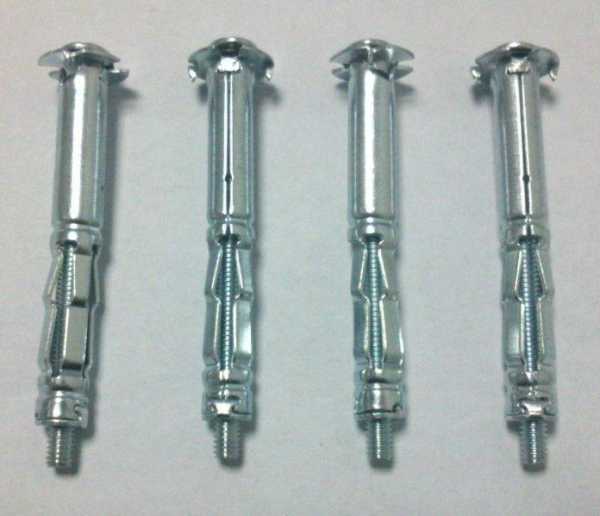

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

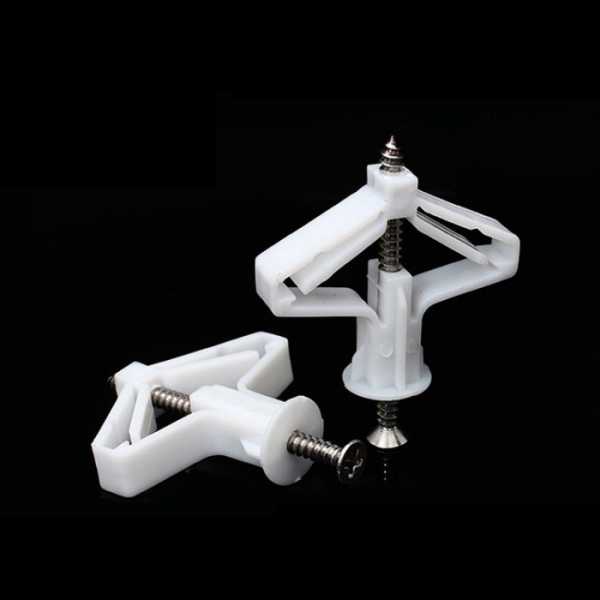

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

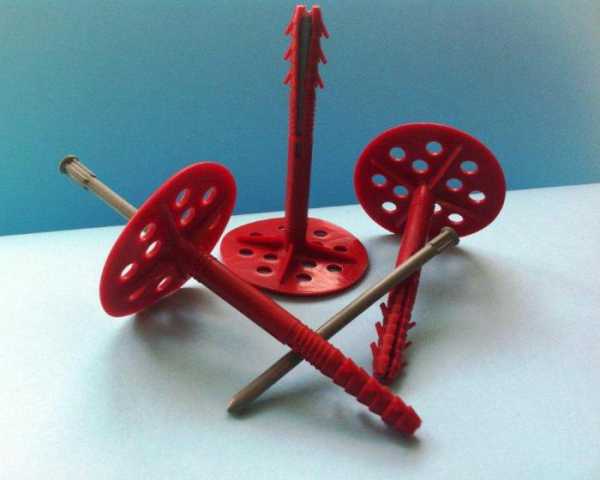

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

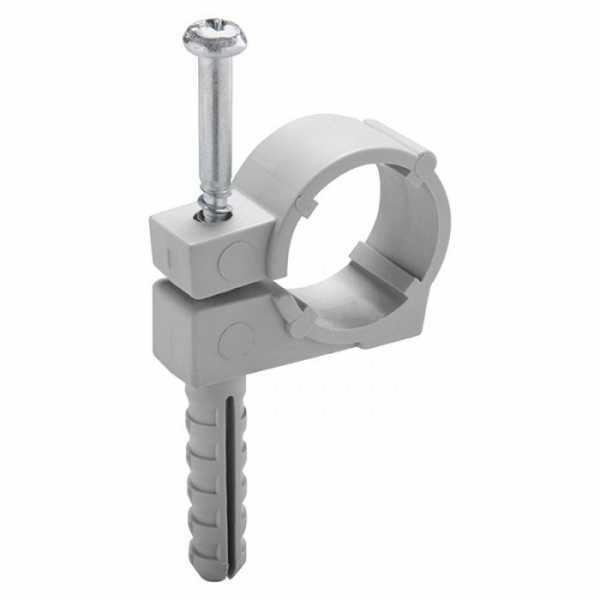

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

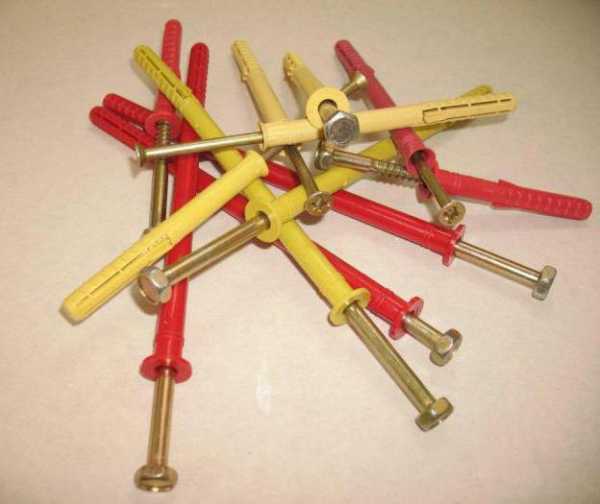

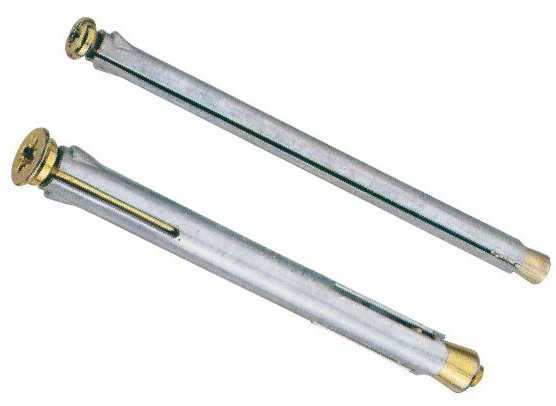

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

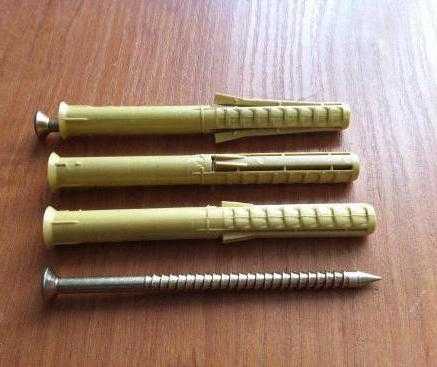

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

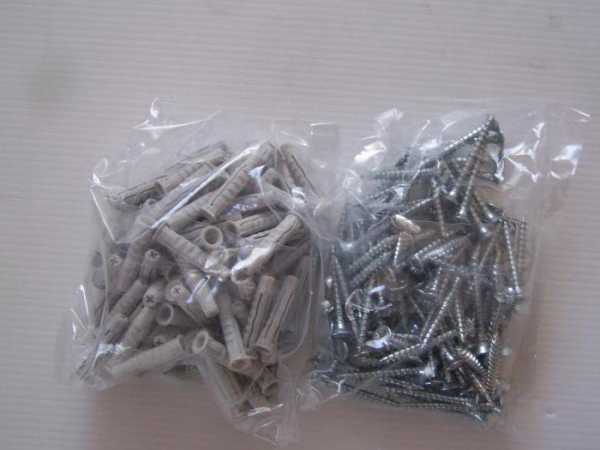

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его – это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

fb.ru

Как правильно пишется слово ДЮБЕЛЬ. Ударение в слове ДЮБЕЛЬ

дю́бель

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.

Насколько понятно и распространено слово активирование (существительное):

Это слово знает
каждый ребёнок

Достаточно
распространено

Нечасто встретишь
в повседневной ситуации

Узкоспециальный
термин

Что это?
Впервые вижу

Другое
Не знаю

Предложения со словом «дюбель»:

  • Необходимо, чтобы кронштейны были зафиксированы с помощью дюбелей или мощных саморезов.
  • В эти углубления забивают молотком деревянные пробки, укрепляя их гипсовым или цементным раствором, или пластиковые
    дюбели
    .
  • На укреплённые деревянные или пластиковые дюбели горизонтально устанавливают деревянные рейки толщиной, равной толщине плит утеплителя (рис.
  • (все предложения)

Оставить комментарий

Текст комментария:

Дополнительно:

Слово «дюбель» входит в списки слов:

kartaslov.ru

Что такое дюбель? Виды, применение

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.


СОДЕРЖАНИЕ:

  1. Что такое дюбель
  2. Каких он бывает видов
  3. Особенности применения
  4. Как подобрать сверло под дюбель
  5. Видеоролик на тему, как делать крепление дюбелей

Что такое дюбель. Определение и назначение

Дюбель – это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

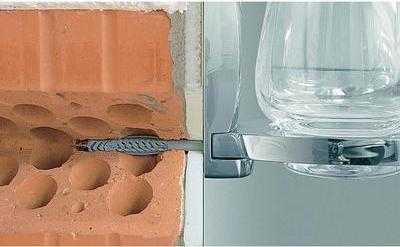

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

Универсальный полипропиленовый

Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

Универсальный распорный дюбель

Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

Дюбель-гвоздь

Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

Дюбель для гипсокартона

Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

Нейлоновый дюбель

Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

Дюбель-бабочка

Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

Юстировочный дюбель

С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

Дюбель-зонтик

Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

Дюбель-хомут

Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

Рамный дюбель

Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

  • Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
  • Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Видео на тему, как делать крепление дюбелей

А сейчас посмотрите одно видео по тому, как делать крепление дюбелей


На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

rykinekruki.ru

Как выбрать дюбель, секреты и советы от профессионалов

Дюбель – специальный крепёжный элемент, который позволяет установить в стене саморез или шуруп. На рынке представлено множество дюбелей, которые предназначаются для различных видов работ. Иногда даже профессионалы не могут сориентироваться в широком спектре данной продукции. Чтобы разобраться, как выбрать дюбель, стоит внимательно изучить предназначение данного продукта.

Для правильного выбора крепёжного изделия необходимо чётко понимать, для каких целей будет использоваться дюбель:

  • Какую вещь будут крепить с его помощью;
  • К какому материалу будет осуществлено крепление;
  • Время, отводимое на монтаж крепления.

Для того чтобы понять, каким образом эти три фактора влияют на выбор крепёжного изделия, рассмотрим их более детально.

Принципы выбора дюбеля

Если вещь будет перекрывать крепёжное отверстие, можно рассмотреть вариант с нескрываемой шляпкой изделия. Такой монтаж делают при установке навесных полок или телевизора, различных кронштейнов для бытовых приборов. Немаловажно учитывать и вес подвешиваемой конструкции. Для массивных или тяжёлых вещей необходимо брать более надёжные дюбели.

Материал поверхности, к которой будет осуществлено крепление, также имеет значение. Среди всех материалов различают следующие категории:

  1. С полнотелым основанием (кирпичная кладка или бетон).
  2. С пористым полнотелым основанием (газобетонные блоки).
  3. Керамзитобетонные блоки или щелевой кирпич.
  4. Отдельная группа материалов – ГВЛ листы.

Понимание материала, в который будет установлен дюбель, не даст ему выскочить  из стены или раскрошиться (поломаться) в ней. Большинство дюбелей устроено по принципу расклинивания. При вкручивании в дюбель шурупа или самореза происходит расклинивание специальных усов крепёжного изделия. Они удерживаются в стене за счёт силы трения и не дают упасть подвешенному предмету. Перед тем, как выбрать дюбель, важно понять, в какую именно поверхность будет произведён монтаж.

Проверка поверхности

Часто случается так, что при первом взгляде материал поверхности, в которую будет осуществлён монтаж, скрыт. Это может произойти из-за толстого слоя штукатурки на стене или из-за деревянной обналички. В любом случае необходимо точно удостовериться, в каком материале будет находиться крепёж. Это можно сделать при помощи перфоратора и победитового сверла (бура).

Для этого на малых оборотах производят пробное сверление. По выбрасываемой фракции и плавности вхождения бура в стену определяем материал:

  1. Если фракция серо-белая, сухая и не слипается, скорее всего, материал стены – бетон.
  2. Фракция серого цвета, похожа на пыль, которая прилипает к сверлу, говорит о применение материала — ГВЛ.
  3. Если фракция мелкозернистая, бурого цвета и похожа на пыль, скорее всего, материал – гипсокартон.
  4. Пыль красного цвета указывает на кирпич. Если сверло периодически резко проваливается, значит, кирпич пустотелый.
  5. Белая фракция, похожая на песок, говорит о силикатном кирпиче.

Выбор крепежа

Когда есть полное понимание, к чему будет прикрепляться дюбель и какую нагрузку на себе он будет испытывать, переходят к выбору крепежа:

  1. Распорный дюбель. Используется в работе с полнотелыми материалами, такими как кирпич или бетон. Обычно идет в комплекте с саморезом или шурупом. Закрепление в стене происходит за счёт распирания внутренних стенок дюбеля телом шурупа.
  2. Рамные дюбеля. Выдерживают большую нагрузку. Изготавливаются в основном из металла.
  3. Дюбель-бабочка. Основное предназначение данного крепежа – работа с гипсокартоном. Его оболочка раскрывается и раздвигается с внутренней стороны материала, за счет чего и происходит крепление.
  4. Тарельчатый дюбель. Используется для крепления хрупких или мнущихся материалов к основной поверхности. Обычно такой дюбель используют для крепления утепления стен.
  5. Дюбель-гвоздь. Основное достоинство – быстрота в работе с данным видом крепления. Недостаток – невозможность закрепить конструкцию на самом гвозде или саморезе.
  6. Дюбель-зонтик. Используют для закрепления в материале с пустотами. Такой крепёж схож с конструкцией дюбеля-бабочки, но используется в основном для закрепления в твёрдых материалах.

Выбор дюбеля – важный процесс. Нельзя халатно отнестись к выбору подобного крепежа, так как правильно подобранный дюбель будет удерживать любую конструкцию долгое время. А крепёж, установленный на скорую руку, может испортить материал стены или попросту не удержать подвешиваемый груз.

www.moy-house.ru

Дюбель – это… Что такое Дюбель?

Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из – за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

  • Сила трения — дюбель своими стенками прижимается к основанию.
  • Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

  • Забивание
  • Закручивание

Материал изготовления

Виды монтажа

  • Предварительный монтаж — дюбель устанавливается в основание на всю длину.
  • Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания
Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал
Назначение по области применения

Размеры дюбелей, шурупов к ним и отверстий под дюбели

ДюбельОтверстие под дюбельДиаметр шурупа, мм
диаметр, ммдлина, ммдиаметр сверла, ммглубина сверления, мм
5255303,5 — 4,0
6306364,0 — 5,0
6406464,0 — 5,0
6506564,0 — 5,0
8408484,5 — 6,0
8508584,5 — 6,0
8658734,5 — 6,0
105010606,0 — 8,0
108010906,0 — 8,0
126012728,0 — 10,0
147014848,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

Литература

Ссылки

veter.academic.ru

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля – своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж – нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) – 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления – полипропилен или нейлон.

Дюбель распорный (типа “ежик”) также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона “DRIVA”, бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

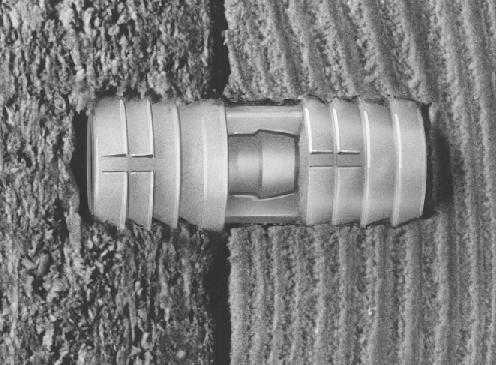

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель “намертво” крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов – для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 – рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

www.krepmarket.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
