Как нарезать резьбу на трубе

Если Вы занимаетесь ремонтом сантехники, меняете водопровод, то надо знать, как правильно нарезать резьбу на трубе плашкой, чтобы накрутить кран, муфту, и от правильной нарезки резьбы зависит безопасность ремонта Вашей квартиры, а так же соседей снизу.

Я уже описывал сам процесс нарезки резьбы в статье "Как подключить радиатор отопления", но по поступающим от читателей моего блога вопросам на почту, решил более подробно описать, как это надо делать.

Для того чтобы нарезать резьбу, понадобится такой инструмент:

  • плашкодержатель, лерка
  • плашка для нарезания черновой резьбы
  • плашка для нарезания чистовой резьбы
  • солидол, машинное масло или кусочек сала
  • болгарка или напильник

Также еще плашки называют - первая проходная и чистовая.

Для чего я советую применять две плашки:

Во-первых, легче нарезать, а во-вторых износ инструмента уменьшается, а при нынешнем качестве, это очень актуально, так как сейчас нарежешь 3-4 резьбы, и плашку можно выкинуть.

Если Вы нарезаете резьбу на стояке воды или отопления, или врезке на квартиру, обязательно убедитесь в ее хорошем состоянии, иначе рискуете трубу сломать!!!

Как нарезать резьбу на трубе

1.  Когда отрезали трубу по размеру, с той стороны где будете нарезать резьбу, обязательно снимите фаску, также можете немного зачистить само место где будет резьба, если на трубе есть краска, то лучше очистите ее, легче будет нарезаться резьба.

2. Смажьте смазкой или салом место резьбы, и зубья плашки.

3. Возьмите плашкодержатель с 1-й проходной плашкой, или резьбонарезной инструмент для черновой резьбы -лерка (на фото) и прижимая его рукой с усилием (чтобы плашка зацепилась за трубу и начала нарезать), начинайте по часовой стрелке нарезать, приблизительно 5 оборотов. Примерно после 2-го оборота, когда пойдет туго, прокрутите на пол оборота назад, этим Вы отломаете стружку, и будет легче нарезать, и опять крутите по часовой стрелке.

4. Когда нарезали черновой, берем 2-ю плашку,опять промажьте смазкой резьбу,  плашку для чистовой резьбы, и повторите те же действия.

А теперь некоторые советы и нюансы.

Не покупайте краны, в которых внутренней резьбы 3,5 витка, даже если они толстостенные, такие вентиля можно накручивать на фитинги с латунной резьбой, для водопроводной, железной трубы, они не годятся.

Первую проходную резьбу обязательно нарезайте с направляющей, для того чтобы резьба не пошла на перекос.

Если чистовую резьбу нарезаете без направляющей, внимательно смотрите, чтобы плашка накрутилась 1-1,5 витка ровно, без перекоса.

Совет: нарезайте не менее 5 витков, и обязательно на голую резьбу накрутите кран, и посчитайте количество оборотов, должно быть 5, при установке шарового крана на железную трубу со льном надо накручивать не менее 4,5 оборота!!! Так что не ленитесь, если кран накручивается меньшее количество оборотов, обязательно дорежьте резьбу!!!
Если накрутите на 2-3, то через недолгое время 1-2 витка отгниет, и кран отвалится, и будет потоп. Как правильно наматывать лен на резьбу, читайте здесь.

Вот такой процесс и советы, как правильно нарезать резьбу на трубе плашкой своими руками, можете посмотреть видео.

Удачи Вам!!!

roma100471.ru

Нарезка резьбы на трубе вручную: инструмент, клуппом

Как нарезать резьбу на трубе

Правильное изготовление резьбы на трубе, используя специальный инструмент, надежно состыкует смеситель с трубами или подключит батарею к центральной отопительной системе.
С помощью сварочного аппарата подключать сантехническое оборудование приходится в редких случаях на дачах, огородах, с целью защиты от воровства. Поэтому в большинстве случаях в бытовых условиях (в квартирах) такие узлы подключаются на изготовленной резьбе, без вредных сварочных процессов.

При замене смесителя для квартирной раковины умывания или обыкновенной ванны иногда можно натолкнуться на старые заржавевшие соединения трубопроводов, которые отсоединить обычным гаечным ключом практически невозможно. В этом случае изготовление резьбы является единственным оптимальным выходом, который делится на следующие этапы:

1. закрыть кран для прекращения подачи воды;
2. в месте прикрепления смесителя обрезать заросший ржавчиной старый участок соединения труб болгаркой;
3. выполнить нарезку;
4. на трубу прикрутить аварийный краник или тройник;
5. гибкой трубой (шлангом) присоединить выбранный смеситель для ванны или раковины к трубе.

Каждый хозяин квартиры или дома, применяя подходящий инструмент, сможет собственными руками изготовить резьбу, а также прикрутить кран к водопроводу без вызова опытного специалиста.
Для качественного ее изготовления и надежного соединения существует два типа современных нарезающих приспособлений:

• плашка для нарезки;
• клупп.

Используя такой инструмент можно без особого труда изготовить резьбу на различном трубопроводе для подачи воды или отвода канализационных стоков, который эксплуатируется в трубных бытовых сетях многоквартирных или частных домов.

Новичку по нарезке при использовании плашки необходимо помнить о недопустимости малейших наклонов инструмента в процессе нарезания, во избежание брака.

Основные понятия изготовления
• создание это процесс преобразования внешней части водопроводной, канализационной или отопительной в винтообразную поверхность;
• винтообразная часть это участок трубы для соединения/отсоединения ее с остальными трубами или узлами (краниками, тройниками и т. д.) при соответствующем вращении вокруг своей оси по/против часовой стрелке;

• шаг при нарезке резьбы один целый поворот (на 3600) присоединяемого на резьбе элемента трубы, крана (см. Применение шаровых кранов), вокруг своей оси.

Для надежного и плотного присоединения различных трубопроводов и установок к ним, выдерживающего скачки давлений в системе, необходимо изготовить трубную резьбу на соединяющихся элементах с одинаковым количеством резьбовых шагов.

Процесс выполнения

С целью изготовления резьбы своими руками следует иметь несколько специальных инструментов плашки различного диаметра или профессиональный набор нарезающих клупп.

Чтобы приступить к данному процессу, вначале необходимо выполнить:

1. тщательно удалить грязь, ржавчину и краску с участка трубы под нарезание резьбы с помощью специальной бумаги (наждачки) или напильника. Зачистку этого участка произвести до металлического блеска;
2. срезать напильником или наждачкой фаску на торце для образования гладкого вкручиваемого вхождения, нарезающего инструмента;
3. применить для качественного нарезания необходимо только исправный инструмент;
4. обязательно смазать трубу и нарезающий прибор для более качественного исполнения нарезки и тщательного удаления металлической стружки.

Пошаговое изготовление при использовании различных специальных инструментов

При использовании плашки необходимо действовать в следующем порядке:

1. зафиксировать нарезаемую трубу одним из доступных способов тисками, прикручиванием и т. д., для организации неподвижности ее в процессе работы;
2. плашку установить в специальный держатель и затянуть ее крепежами;
3. обработать нарезаемый участок и режущую часть плашки смазкой;

4. точно расположив режущий прибор на торце выполнить по часовой стрелке первый поворот (шаг) резьбы;
5. следя за строгой перпендикулярностью держателя плашки по отношению к обрабатываемой трубе нарезать необходимое количество шагов резьбы;
6. закрутить плашку еще раз по готовой резьбе для полировки разрезов.

Использование клуппа

Нарезающий клупп это модификация обычной плашки, оснащенная дополнительно приспособлением для организации направления и трещоткой, с целью упрощения способа нарезки. На рынке клупп предлагается обычно в виде набора инструментов для нарезки резьбы.

При использовании клуппа необходимо действовать в таком порядке:

1.установить в трещотку нарезной клупп выбранного из набора диаметра;
2.обработать смазкой нарезаемые и режущие части трубы и клуппа;
3.надеть приспособление для направления клуппа (направляющую) на торец;
4.вращая трещотку по часовой стрелке, нарезать все шаги резьбы;
5.в процессе вращения прибора продолжать смазывать нарезаемые и режущие части трубы и клуппа.

Причины возникновения дефектов. Как избежать бракованных изделий?

Условием для возникновения брака при нарезании может стать невыполнение одного из следующих правил:

1.диаметр обрабатываемой трубы должен соответствовать диаметру изготовляемой резьбы;
2.применять только исправные приборы заточенные, четко отцентрированные;
3.необходимо смазывать изделие и прибор машинным маслом (жидкость специальная для резьбы) как перед нарезанием резьбы, так и в процессе работы;
4.выполнять работы должен опытный специалист.

Можно сделать вывод о том, что для надежного и плотного присоединения различного сантехнического оборудования к трубным системам водоснабжения, отопления или канализации, а также труб между собой, необходимо обязательно придерживаться описанных выше правил, при строгом выполнении которых вероятность появления дефектов существенно снижается. Для облегчения выполнения этих правил рекомендуется иметь при себе набор специальных инструментов для нарезки.

o-trubah.com

Как нарезать резьбу на трубе: мастер-класс с иллюстрациями

Содержание мастер-класса:
Как нарезать резьбу на трубе: подготовка трубного среза
Технология нарезания трубной резьбы своими руками

Ответ на вопрос, как нарезать резьбу на трубе, не такой уж и сложный, как кажется на первый взгляд – решается он исключительно грубой силой и здравым умом, которыми должен уметь пользоваться каждый профессиональный мастер. Данный мастер-класс от сайта stroisovety.org раскроет начинающим специалистам все тонкости и нюансы нарезания трубной резьбы с помощью ручного станка.

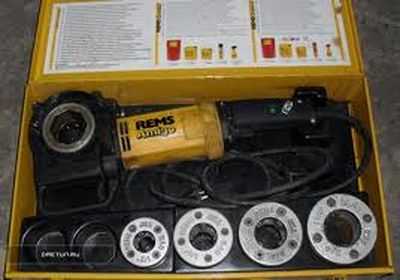

Резьбонарезной станок фото

Как нарезать резьбу на трубе: подготовка трубного среза

Процесс нарезания резьбы начинается с того самого момента, когда вы осуществили первое касание кругом болгарки к обрезаемой трубе – если вы не умеете ровно резать, то придется долго возиться с выравниванием края. Дело в том, что на резьбу, нарезанную на скошенном конце трубы, достаточно сложно накрутить что-либо. Поэтому об этом необходимо позаботиться еще на стадии вырезания трубопровода. В этом отношении никто вам не поможет, и учиться резать ровно болгаркой придется самостоятельно.

Как нарезать резьбу на трубе своими руками фото

Следующий нюанс, который невозможно обойти стороной, отвечая на вопрос, как правильно нарезать резьбу на трубе, – это снятие фаски, без которой также будет трудно накручивать на готовую резьбу фитинги или запорную арматуру. Фаска снимается маленькой болгаркой – труба попросту затачивается так, что бы ее кромка была под углом примерно 45˚. Можно чуть больше или чуть меньше – это не принципиально, главное, чтобы у будущей резьбы был качественный заход.

Как снять фаску на трубе фото

Еще следует поговорить о состоянии самой трубы. Как правило, нарезка резьбы производится в местах, где стальная труба имеет свойство быстрее всего сгнивать. Возле пола, потолка и сварных швов сталь очень подвержена коррозии. Трубу следует обследовать, и если толщина ее стенок слишком мала, то лучше отказаться от нарезания резьбы в этом месте. Дело в том, что срезая металл леркой, вы еще больше ослабите сталь, и она сгниет очень и очень быстро.

Но вернемся к непосредственному ответу на вопрос, как нарезать резьбу на трубе плашкой или, как ее еще называют, леркой.

Технология нарезания трубной резьбы своими руками

Чтобы обеспечить лучший ход резьбонарезного инструмента по жесткому металлу, для начала трубу необходимо смазать – для этих целей замечательно подойдет любая смазка. Классикой жанра в этом отношении является сало. Да, да, вы не ослышались! Но по большому счету подойдет и подсолнечное масло.

Теперь надеваем на конец трубы станок и настраиваем трещотку так, чтобы она свободно возвращалась против часовой стрелки. Когда все будет готово и станок настроен, потихоньку начинаем резать. Чтобы процесс пошел, на лерку необходимо немного надавливать в сторону трубы – давить нужно не все время. Когда лерка закусит металл и процесс резки пойдет полным ходом, надобность в этом нажиме отпадет.

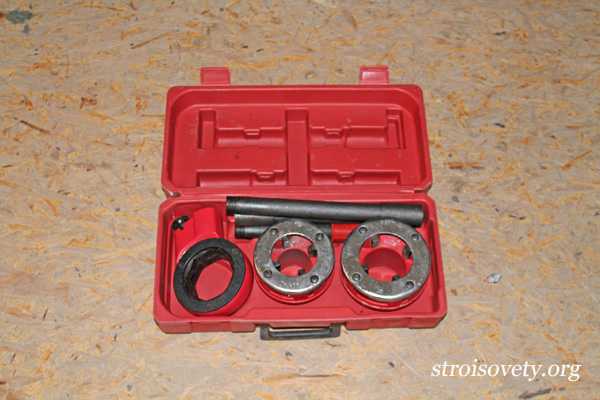

Как правильно нарезать резьбу фото

Сам процесс нарезания необходимо осуществлять поэтапно. Действовать необходимо так – сначала нарезаем один виток резьбы, потом переставляем трещотку и проворачиваем лерку в обратном направлении, чтобы сколоть стружку. Если этого не сделать, то для того, чтобы нарезать резьбу на водопроводной трубе, придется приложить немало усилий. Вот так, шаг за шагом, нарезается трубная резьба.

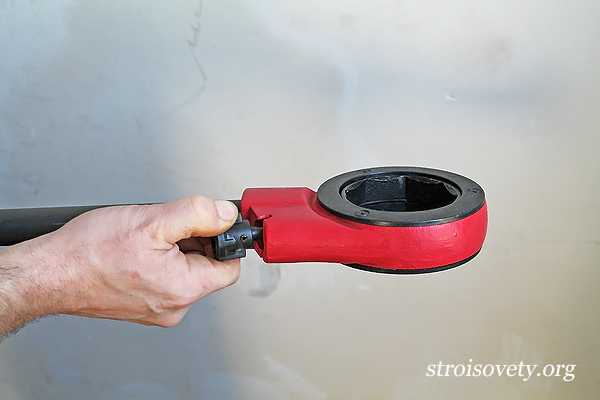

Трещотка для нарезания резьбы фото

Спросите до каких пор резать? Скажу прямо – все зубья лерки должны оказаться на трубе. Почему? Здесь все просто – лерка для нарезания резьбы сделана так, что каждый последующий ее виток срезает металл на определенную глубину. Чтобы получить полноценную резьбу, так сказать, полностью дорезанную, в процессе нарезания резьбы должны принять участие все зубы лерки без исключения. В общем, если вы накатаете полсантиметра резьбы, то фитинг вы на нее полноценно не накрутите.

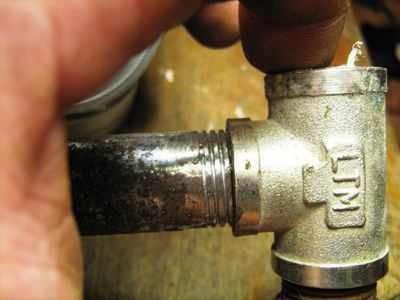

Как нарезать резьбу на водопроводной трубе своими руками фото

Когда резьба будет полностью дорезана, трещотка переключается на обратный ход и свинчивается с трубы. В обязательном порядке проверьте, как на свеженакатанную резьбу накручивается фитинг или кран. В общем, окончательное решение вопроса, как нарезать резьбу клуппом, требует качественной ее проверки.

Ну и завершая тему, как нарезать резьбу на трубе, хочу дать парочку советов: во-первых, в процессе нарезания, трубу необходимо качественно удерживать разводным ключом, дабы стояк не провернулся и не сломался в перекрытии; во-вторых, не старайтесь резать резьбу слишком низко к полу – все равно у вас это не получится (если уж возникла такая необходимость, то лучше договориться с соседями и сделать врезку у них близко к полу или к потолку).

Автор статьи Александр Куликов

stroisovety.org

как нарезать внутреннюю и внешнюю трубную резьбу на трубах водопровода

Содержание:

Для сборки современных трубопроводов могут применяться трубы из пластика или металла, при чем для соединения пластиковых труб используется сварочный аппарат. Что касается металлических изделий, то их сборка предусматривает наличие резьбовых фитингов: это обеспечивает максимальную прочность соединения. Для реализации этого способа резьбу потребуется нарезать и на самих трубах.


Какой нужен инструмент

Нарезание резьбы на трубах потребует обязательного наличия следующих приспособлений:

  1. Рулетка, карандаш, штангенциркуль. Чтобы собрать трубопровод, необходимо заранее разработать схему. Вначале берется труба с указанной длиной: разметка производится рулеткой и карандашом. Штангенциркулем проводится замер диаметра и подбор подходящих приспособлений. При разметке важно соблюдать значительную точность и аккуратность, так как любое отклонение от заданного размера приводит к нарушению правильности всей конструкции. Как следствие, в таких случаях нередко приходится переделывать весь трубопровод.
  2. Болгарка. При помощи данного инструмента осуществляют порезку труб согласно нанесенным меткам. Эти же функции может выполнить и простая ножовка по металлу.
  3. Тиски. Во время работы труба должна быть надежно зафиксирована в строго горизонтальном положении.
  4. Машинное масло или другая смазка. Для облегчения ручной нарезки резьбы практикуется смазывание инструмента и обрабатываемого участка специальным веществом.
  5. Инструменты для нарезки резьбы. Трубную резьбу можно нарезать клуппом, плашкой или метчиком. Какой именно инструмент использовать, зависит от вида нарезаемой резьбы и предпочтений исполнителя. Наружная резьба нарезается плашкой, удерживание которой осуществляется клуппом или плашкодержателем. Для нанесение внутренней резьбы понадобятся метчики.

Самостоятельное нарезание резьбы

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

  1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
  2. Чистка участка под резьбу. С того места, где будет нарезаться резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
  3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Нарезание резьбы при помощи клуппа

Клупп используют для нарезания наружной резьбы, для чего потребуются следующие операции:

  • Подобрать клупп с нужным диаметром. Чтоб провести подбор правильно, нужно обязательно сверяться по штангенциркулю.
  • Смазывание внутренней полости клуппа и подготовленного участка на трубе при помощи машинного масла.
  • Установка клуппа внутрь трубы, для облегчения вращательных движений. Как правило, такие держатели входят в комплект по нарезке резьбы на трубах. Читайте также: "Как использовать клупп трубный при нарезке резьбы".
  • Фиксация трубы в тиски. Это потребуется во время первоначального сбора трубопровода. Если же водопроводную трубу оснащают резьбой во время ремонтных мероприятий, нарезка резьбы осуществляется по месту.
  • Установка клуппа на подготовленный участок и начало вращательных движений. Таким образом осуществляется непосредственное нарезание резьбы. После проведения нескольких вращений клупп отводят обратно на 90 градусов, чтобы снять образовавшуюся в результате нарезки стружку. По завершению работы проводится полное удаление масла.


Как нарезать резьбу на трубе возле стены? Если резьба нарезается по месту на трубопроводе, который проходит рядом со стеной, то это может вызвать помехи для вращательных движений. В таком случае приходится каждый раз, когда трубка-держатель упирается в стену, переставлять ее в другое положение. Сам же нарезной инструмент должен оставаться в одном положении.

Нарезание резьбы при помощи плашки

Как нарезать резьбу плашкой на трубе? Плашки бывают круглыми и раздвижными. Круглые плашки могут иметь разный диаметр, в зависимости от диаметра трубы. Что касается раздвижных моделей, с помощью этого универсального инструмента можно обрабатывать трубы разного диаметра: для большего удобства он комплектуется специальным держателем. Большая популярность плашек объясняется их дешевизной. Перед началом работы проводится подготовка трубы по вышеописанной процедуре. Читайте также: "Как выполняется нарезка резьбы на трубах в зависимости от её вида".


Для проведения самой работы по нарезанию резьбы на трубе при помощи плашки предлагается следующая схема:

  • Подбор штангенциркулем подходящего плашки с подходящим диаметром.
  • Смазывание инструмента и обрабатываемого участка трубы любой смазкой.
  • Фиксация плашки внутри специального держателя. Крепление резьбовых лерок (плашек) в держателе должно быть очень прочным. При несоблюдении этого условия наблюдается перекос в нанесении резьбы, что делает место соединения очень ненадежным, вплоть до появления протечек.
  • Вращение плашкодержателя в правильном направлении. После проделывания нескольких вращений проделывается та же процедура, что и при использовании клуппа: таким образом появляется возможность убрать образовавшуюся стружку. Для этих целей приспособление нужно немного отвинтить обратно.
  • По окончанию работы проводится чистка инструмента и трубы от смазочного материала.

Первая стадия осуществляется черновыми плашками, осуществляющие четкое прорезание трубы, однако точность резьбы в этом случае незначительна. Для окончательной нарезки применяется чистовая плашка.

Нарезка внутренней резьбы на трубах

Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.

Нарезка внутренней резьбы проводиться в таком порядке:

  1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
  2. Подборка метчика подходящего диаметра.
  3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
  4. Начало вращательных движений. Их нужно совершать по часовой стрелке.


Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.


trubaspec.com

Как правильно нарезать цилиндрическую трубную резьбу

Нарезание резьбы представляет собою обрабатывание отверстия либо стержневого элемента в заготовке, при котором применяется особый инструмент, позволяющий получить нарезку внутри либо снаружи. Нарезка заключает в себе витки, выступы, чередующиеся углубления в форме спирали.

Нарезание осуществляется на трубных изделиях, гайках, болтах, которые применяются в, к примеру, водопроводах, различных частях оснащения. Если устанавливаете трубопровод, используя изделия без резьбовых соединений, вам необходимо узнать, как проводится нарезание трубной резьбы.

По ГОСТ она характеризуется такими показателями:

  • шаг – дистанция промеж оснований либо вершин смежных завитков;
  • глубина – дистанция от основания до вершины;
  • профиль – вид сечения витка, располагающегося поперек;
  • профильный угол – образуется боковыми частями витков, которые пересекаются;
  • внутренний/центральный/внешний диаметр – дистанция промеж оснований расположенных противоположно сторон/основания и вершины расположенной противоположно стороны/точек 2 резьбовых сторон, размещенных в противолежащих участках.

Виды нарезки

Внешняя нарезка на болтовых, стержневых и винтовых элементах создается посредством плашек, может:

  • обладать формой призмы;
  • располагать формой круга;
  • быть раздвижной;
  • быть монолитной.

Нарезки в форме призмы располагают 2 одинаковыми частями, фиксирующимися в клуппе в виде рамы с рукоятями. С 2 наружных участков размещаются углубления, предназначающиеся для клуппных выступов.

Раздвижные плашки ставятся в клуппе так, что номера на клуппных элементах размещаются с противоположной стороны от номеров на раме. Фиксация осуществляется специальным винтом. Промеж плашки и винта упора ставится металлический пластинчатый сухарь, предотвращающий деформации.

Плашка в форме круга фиксируется в воротковом леркодержателе 2 либо 4 винтами упора. Посредством раздвижной плашки возможно вручную создавать резьбу на изделии, даже если присутствуют малые отклонения стержневого радиуса.

Как нарезать резьбу на трубе внутри? Делается это посредством метчиков для трубной резьбы, вставляемых в воротковую деталь. У метчика имеется заборная деталь, предназначенная для создания резьбы на трубе; калибровочная, посредством которой возможно калибровать и нарезать отверстие; хвостовик, располагающий головкой в форме квадрата, позволяющий удерживать метчик в воротковой детали.

Основные положения резьбы

Когда соединяют газовые трубы с водопроводом, осуществляют накатку либо нарезание цилиндрической трубной резьбы. Концевые части труб объединяются специальными элементами. Последние 2 завитка цилиндрической нарезки называются сбегом. Сбег позволяет фиксировать на трубном изделии муфтовый элемент. Благодаря этому обеспечивается герметизация соединения с уплотнителем.

Чтобы разъединить соединенные, к примеру, трубы отопления, не выполняя разрезание, нужно использовать сгон. Он заключает в себе контргайку, муфтовый элемент, длинную резьбу. Она имеет такую длину, что возможно легко накрутить муфтовую деталь, контргайку.

Для того чтобы экономить материал, в газоснабжающих и прочих комплексах задействуются изделия с тонкими стенками. На них выполняется накатка. Толщина стен должна быть больше, чем при создании резьбы на водопроводной трубе.

Инструментарий

Трубные клуппы

На изделиях небольшого размера наружная резьба своими руками создается посредством трубных клуппов. Изделие помещается в прижимной инструмент, концевой участок чистится от окалины. После этого участок, который нарезается, подвергается смазыванию олифой либо сульфофрезольным средством. На трубу своими руками ставят специальный предмет – клупп, он располагает специальными плашками. Киянкой легко бьют по рукояти шайбы, чтобы плашки направления приблизились к трубе. Далее их фиксируют болтами стопора. Режущие плашки устанавливают, при этом опираются на отметку шайбы. Потом инструмент прокручивают, параллельно давя на него.

В корпусной части клуппа с одной стороны располагаются 4 отверстия для режущей плашки, со второй – 3 отверстия для плашки направления. Плашки отдаляют, а шайбы приближают друг к другу. Они фиксируются кольцевыми прижимами на корпусе. В плоскостях, которые прилегают к корпусу, есть углубления шайб в форме спирали. Они заключают в себе штифтовые компоненты. Если осуществить поворачивание шайбы, произойдет скольжение штифтовых компонентов по углублениям, плашки начнут приближаться друг к другу (при левом повороте), удаляться (при правом повороте). Когда они занимают оптимальную позицию, шайба фиксируется посредством болтов прижима.

Клуппы производятся, соответственно с ГОСТ, с 2 наборами специальных плашек: для нарезки на изделиях радиуса 0,75-1 см и 1,25-2,5 см.

В клуппах задействуются радиальные односторонние/двусторонние плашки. Один набор содержит в себе четыре предмета. Всякий из них маркируется размерными данными, идентификационным номером (от одного до четырех). Специальные номера имеются у любого отверстия на корпусной части клуппа. На изделии присутствуют заменяемые втулки для всякого диаметра. Они находятся в направляющем фланцевом элементе, фиксируются винтовой деталью. Она прикрепляется к корпусной части.

Трубные клуппы предоставляют возможность получать чистую резьбу, а также делать изделие прочнее. Минусом считается то, что за ними необходимо тщательно ухаживать. Кроме того, клуппы много весят.

Если специальным инструментом осуществляется нарезка резьбы на трубах, при этом резьба имеет диаметр 5 см, необходимо передвинуть плашки направления, выполнив их поворот на сто восемьдесят градусов, то бишь вовнутрь клуппа тем участком, который короче.

Клуппы Маевского

Как правильно нарезают резьбу на трубе? Для подобной процедуры часто задействуют клупп Маевского. Он располагает разрезными плашками, заключающими в себе пару элементов. Любой набор плашек предназначается для некоторого трубного радиуса. Плашки, соответственно с номером, который указан на них, ставятся в корпусной разъем винтовыми элементами по меткам, содержащимся на изделии. На них кладется крышка упора, которая закреплена винтовыми элементами.

Клуппы Маевского конструктивно просты, за ними легко ухаживать, они мало весят. Кроме того, плашки возможно оперативно заменять.

Трещоточные клуппы

Как нарезать резьбу на трубе, кроме вышеперечисленных методов? Возможно использовать трещоточный клупп. Он предназначается для того, чтобы создавать резьбу диаметром 2,5/2/1,5 см на изделиях, например, из нержавеющей стали. В его корпусной части фиксируется головка, которая оснащена заменяемыми плашками. Внизу расположено храповое колесо. При поворачивании оно обеспечивает вращение клуппной головки.

В клуппном корпусе присутствуют 2 храповика. Посредством рукояти крутится клуппная головка. Нарезание осуществляется при помощи движения качения, его выполняет рукоять при запущенном колесе. По завершении нарезки запускают храповик, цепляющийся за зубцы и сгоняющий плашку-круг. Посредством клуппа возможно делать резьбу в тех областях, в которых использование обыкновенного инструментария безрезультативно. В особенности он пригождается при ремонте.

Для создания резьбы на изделии его фиксируют в прижимном устройстве так, чтобы обрабатываемый выступ был небольшим. Продольный выступ может подвергнуться прогибу при нарезке. Торцовая часть обрабатываемого участка должна размещаться под углом в девяносто градусов относительно трубной оси. Инструмент на изделии монтируется кольцами/плашками направления. Режущие плашки должны на пару витков заходить на трубное изделие. Выполняется смазывание трубной нарезки масляной жидкостью. Это требуется для того, чтобы охладить и очистить плашки. До того, как начнете процедуру, выполните проверку того, правильным ли образом вы установили плашку. Ее номер должен быть одинаковым с номером корпусного разъема.

Для нарезки инструмент крутят и передвигают в переднюю сторону. В конце обрабатывания изделия клуппы разбирают, чистят от загрязнений и металлических опилок, осуществляют смазывание минеральной смазкой. Еженедельно нужно чистить инструмент от присохшей смазки.

oxmetall.ru

Методы нарезания резьбы на трубе своими руками: фото, видео

Даже притом, что нет слесарных навыков, можно нарезать резьбу своими руками. Для этого используются специальные приспособления, посредством которых работа выполняется в считанные минуты. При ремонте водопровода зачастую встаёт вопрос фиксации изделий. В этом случае и используется клупп – инструмент, с помощью которого нарезается резьба.

Нарезаем резьбу на трубе

Основные способы нарезки

В слесарном деле главное – правильный подход. Для того, чтобы осуществить соединение посредством резьбы, используются специальные гребёнки. Ими производится накатывание путём вращения плашки. Внутренняя часть нарезается с помощью метчиков, затем производится шлифовка специальными кругами с абразивом.

Нарезка также может осуществляться и с помощью фрезы. Однако один из простых и удобных способов – это использование клуппа. Что же для этого потребуется?

Подготавливаем рабочее место

Одно из надёжных соединений – резьбовое. С его помощью труба не пропускает воду даже при сильном давлении. Чтобы резьба была качественной, рекомендуется использовать специальный клупп. Выполнить работу своими руками довольно просто, можно посмотреть видео или фото на нашей странице. Специальный инструмент для нарезки может быть ручным или электрическим. Актуальность исполнения зависит от того, насколько часто производятся работы.

Перед началом работ труба отсоединяется (если это возможно). По окончании нарезки следует произвести шлифовку. Для этого важно вооружиться очками и перчатками, чтобы избежать порезов и ссадин.

Приступаем к работе

Первоначально отрезается старая резьба. Поверхность зачищается от ржавчины. Специалисты не рекомендуют восстанавливать изделие, так как в этом случае соединение будет неплотным. В итоге возможно нарушение герметизации. Важно, чтобы срез был ровным. Для этого труба фиксируется в тисках, а срез производится по предварительно сделанной метке.

Важно немного завальцевать торец. Это нужно для того, чтобы клупп было проще расположить в то время, когда резьба будет нарезаться. Для обеспечения беспрепятственного вращения труба смазывается солидолом или машинным маслом. Клупп позволяет сделать как правую, так и левую резьбу. Для этого используется специальный переключатель держателя. После установки плашки следует сделать несколько оборотов и освободить трубу от стружек. Для этого производится вращение в противоположную сторону.

Если требуется дополнительное усилие, то увеличивается плёчо давления. Для этого удлиняется ручка. Резьба в ряде случаев не должна быть более 1 см. Зачастую этого достаточно. По окончании работ следует протереть поверхность, исключив масло, и удалить стружки металла. Фото и видео помогут лучше понять, как справиться с работой своими руками.

Работаем с внутренней частью

Внутренняя резьба делается также с оглядкой на диаметр. По его величине подбирается метчик. Важно помнить, что если отверстие не сквозное, то его глубина должна быть меньше длины резьбы. Перед тем как сверлить, необходимо расположить дрель так, чтобы она оставалась строго вертикальной, иначе можно сломать метчик.


После того как труба готова к нарезке, вводится метчик и производится медленное вращение. Следует помнить, что эти приборы выпускаются для черновой нарезки и для чистовой. Первые необходимы для того, чтобы подготовить отверстие. При прогонке черновым прибором снимается 70% стружки. Чистовой же снимает остальную часть. Перед тем как приступать к работе, необходимо смазать инструмент, тогда исключается вероятность поломки.

О чём следует всегда помнить?

Если труба старая, резьба перестала быть герметичной, то необходимо в срочном порядке провести работы по восстановлению. Всё можно сделать своими руками, главное – правильный подход. Таким образом, средства экономятся, к тому же работа, которая делается для себя, отличается высоким качеством.

trubygid.ru

Как нарезать резьбу на трубе леркой?

Сейчас под леркой понимается инструмент, с помощью которого с легкостью можно создать витки на водопроводной трубе или других видах подобных изделий.

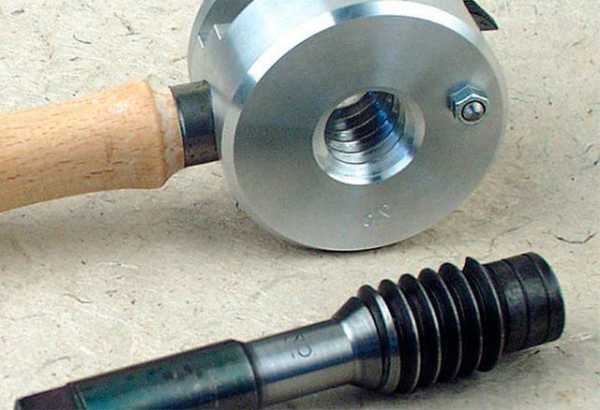

Лерка для нарезки резьбы

Резьбонарезной инструмент для создания витков представлен в виде изготовленной из прочного металла гайки, в отверстии которой имеются режущие зубья и кромки. Как правильно нарезать резьбу с его помощью — разберемся ниже.

Cодержание статьи

Описание конструкции

Зубья располагаются под такими углами, что при вращении лерки формируется витки. Режущая кромка инструмента имеет форму конуса, при толщине лерки в 8-10 витков (зубьев).

В большинстве случаев ручная нарезка резьбы на трубе производится с помощью цельной круглой лерки.

Приспособление для формирования витков крепится в специальном держателе, а его поверхность может иметь до пяти пазов.

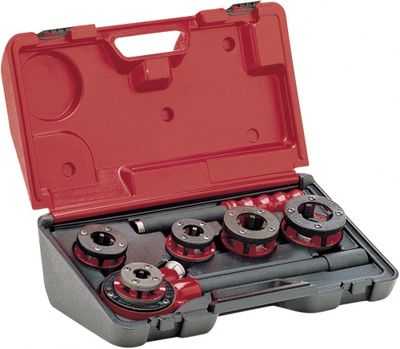

Лерка с набором плашек

Эти пазы и составляют рабочую часть, которая стоит из трех зон. В верхней и нижней части имеются конические участки – режущие зоны, с помощью которых и производится нарезка.

Устройство для изготовления витков круглой формы может применяться для нарезки трубной, метрической или дюймовой резьбы.

Такие инструменты  имеют одну преимущественную особенность — при формировании работают все три кромки рабочего участка, это позволяет создать резьбу на трубе за одно прохождение.

Виды и отличия

Резьбонарезной инструмент может быть:

  • цельным;
  • разрезным;
  • раздвижным;
  • круглым;
  • квадратным;
  • шестигранным;
  • призматическим.

Набор для нарезания резьбы классифицируется с учетом не только формы, но и конструкции корпуса.

Лерки для нарезания трубной резьбы

Формирование витков круглого типа производится с применением инструмента с ГОСТом 13536–68, нарезание резьбы цилиндрической формы на трубах выполняется инструментом соответствующем ГОСТу 9740–71.

Коническая нарезка на трубах используется инструментом, изготовленным по ГОСТу 6211–81. Рекомендуется выполнять витки с помощью наиболее распространенной круглой лерки.

Этот резьбонарезной инструмент позволяет формировать витки, отличающуюся крупным шагом с метрическим измерением, или трубную резьбу с мелким шагом в дюймовом измерении.

Однако если резьба на трубе требует особой точности, то круглая лерка не пойдет. Это объясняется тем, что ее режущая кромка при изготовлении не подвергается шлифовке после термической обработки.

Нарезка резьбы леркой

Еще одна особенность – это зависимость размера нарезаемой резьбы от наружного диаметра инструмента. Чем больше будет диаметр отверстия лерки, тем лучше будет выполняться отвод стружки и тем качественней будет выполнена резьба на трубе.

Цельная и раздвижная лерка

Резьбонарезной инструмент цельного типа позволяет добиться хорошего качествавитков на трубе. С помощью цельной лерки можно сформировать как метрическую, так и дюймовую резьбу.

Нарезание резьбы с помощью цельной лерки происходит достаточно быстро, а хороший результат достигается за счет высоких показателей жесткости металла, из которого инструмент изготавливается.

Единственный существенный недостаток резьбонарезной цельной лерки – это невысокий уровень износоустойчивости.

Такие модели можно использовать в тех случаях, когда к резьбе не предъявляется особых требований, связанных с точностью.

Резьбонарезной инструмент в процессе работы может немного пружинить, что приведет к незначительным изменениям диаметра резьбы.

Разница может составлять 0,1-0,3 мм. Еще один недостаток цельной лерки — это ее невысокая степень жесткости, из-за которой нарезание резьбы получается не всегда чистым и точным.

Процесс нарезки

Инструмент раздвижного типа снабжен специальными направляющими, которые существенно облегчают нарезание резьбы.

Такая модель состоит из двух частей, которые крепятся в рамке с помощью специальных винтов. Винты помогают с высокой точностью регулировать параметры витков, нарезаемых на трубе.

Для наиболее эффективной работы рекомендуется обзавестись целым набором плашек – это позволит создавать нарезку нужного диаметра без особых усилий и сложностей. Перед тем, как нарезать резьбу на трубе важно закрепить раздвижную лерку стопорными винтами.

Также для этого могут применяться резьбонарезные патроны, для крепления которых используются углубления с конической формой и специальные пазы углового типа. Пазы отлично помогают регулировать точность будущего соединения.

Специальные лерки

Кроме обычных лерок для нарезания резьбы на трубах могут использоваться специальные инструменты. Они могут быть:

  • метрическими;
  • левыми;
  • трубными;
  • трубными коническими.

Перед тем, как нарезать резьбу на трубе, необходимо обратить внимание на особенности маркировки изделия.

Процесс нарезки леркой

Так, например, метрический инструмент делает витки в миллиметрах, и может обозначаться как М8, М10 и так далее. Соответственно такой леркой можно нарезать на трубе резьбу с диаметром в 8 или 10 мм.

Кроме того, нарезка этим инструментом нарезается пошагово, и каждый отдельный шаг соответствует расстоянию между новыми витками.

Метрическая лерка может обладать не только основным, но и дополнительным шагом витка. Такие инструменты для нарезания резьбы могут обозначаться маркировкой М 12-1,5, М 12-0,75 или М 12-0,5. Расстояние между витками  будет уменьшаться пропорционально уменьшению шага.

Особенно стоит выделить лерку с левой резьбой. Уже по названию понятно, что представленный инструмент обеспечивает нарезку левой резьбы.

Такая разновидность встречается не так часто, как традиционная, но для их выполнения потребуется специальный резьбонрезной инструмент.

Как правило, устройство такого типа применяется для нарезки резьбы на таких трубных соединениях, которые впоследствии должны будет вращаться. Эта вариация отличается специальной маркировкой, которая обозначается как LN.

Трубная лерка обеспечивает создание цилиндрической резьбы на небольших трубках, шпильках и стержнях. Коническая лерка незаменима при создании систем отопления и водоснабжения. Изделие имеет маркировку «К».

Рекомендации по работе

Перед тем, как нарезать резьбу — следует знать определенные правила работы с инструментом.

Если их не соблюдать, то виток может получиться некачественной, а резьбонарезной инструмент не прослужит долго или даже повредится при нарезке. Есть ряд требований не только к инструменту, но и к проведению работ такого вида:

  • работа всегда должна выполняться только с помощью исправного и достаточно острого инструмента;
  • перед началом работ металлическая труба предварительно подготавливается – с места нарезки удаляется старая краска, ржавчина и грязь. Поверхность очищается до «голого» металла;
  • с помощью напильника или болгарки на торце трубы делается наружная фаска;
  • при создании витков  необходимо проводить периодическую смазку резцов и рабочей поверхность трубы. С этой целью применяется смазка или специальный состав. Наносятся они как перед началом работ, так и во время процесса.

Способ применения лерки (видео)

Порядок работы

Лерка позволяет быстро и достаточно качественно выполнить формирование витков на любой разновидности трубы. Для того чтобы это сделать нужно знать, как правильно нарезать резьбу:

  1. Трубу следует надежно зажать с помощью тисков или другого приспособления.
  2. С уже подготовленной и зачищенной трубы необходимо снять наружную фаску.
  3. Вставить в держатель лерку с заранее определенным диаметром.
  4. Тщательно смазать трубу и резьбонарезной инструмент смазкой.
  5. Лерка таким образом присоединяется к трубе, чтобы ее положение было перпендикулярно оси изделия. Если резьбонарезной инструмент буде установлен даже с незначительным перекосом, то может произойти срыв витков или изменение значения ее диаметра.
  6. Держатель инструмента необходимо вращать по направлению часовой стрелки. Это обеспечит создание правой нарезки на изделии.
  7. После изготовления 3-5 витков устройство раскручивают в обратном направлении, в процессе металлическая стружка будет удаляться.
  8. Крутить инструмент нужно очень плавно, и не совершая резких рывков.
  9. Важно помнить о периодической смазке резцов и внутренней поверхности соединения смазкой.
  10. После того, как последний виток будет создан, лерка возвращается к верху, а потом проходиться по уже готовым виткам еще раз.

Следует учитывать, что показатель длины  соединения не должен быть больше 10 мм. Это расстояние является стандартным для подавляющего большинства бытовых трубопроводных систем.

Другие похожие статьи по теме:

trubypro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
