Как правильно нарезать резьбу метчиком и плашкой

Резьба сегодня стала самым практичным разъемным соединением, из-за чего информация о нарезании резьбы может пригодиться в каждом хозяйстве. Вообще существует два вида резьбы — метрическая и дюймовая, из-за чего иногда бывает, так что подобранный винт оказывается непригодным для применения. А все, потому что обычно шаг резьбы не подходит или диаметр.

Также помимо вышесказанных несоответствий, если обратить свое внимание то можно заметить что даже профили дюймовой и метрической резьбы не совпадают, так как угол в дюймовой резьбе — 55 градусов, а в резьбе метрической – 60 градусов.

Основные характеристики резьбы

Резьбовое соединение имеет две детали, где одна деталь содержит внутреннюю резьбу в своем отверстии, а вторая – наружную, на поверхности цилиндра. Как правило, в основном, используют правую резьбу, где вращение осуществляется по часовой стрелке, но изредка встречается и левая резьба, где — против часовой стрелки.

Размер резьбы определяется шагом, то есть, расстоянием между ее витками, а также, внешний диаметр. Эти величины измерения являются стандартными. Как внутренние, так и внешние резьбы зависят от размера диаметра стержня. Так, например, если резьба М10, это значит, что резьба метрическая, с диаметром винта 10 мм, шагом резьбы 1,5 мм, правая.

Бывают и нестандартизированные резьбы, так например, есть объективы фотокамер, которые крепятся на резьбы с диаметром 42 мм. Стандартный шаг для этой резьбы должен составлять 4,5 мм. Для оптического устройства не подходит такой большой параметр, для него используют шаг 1 мм. Основные размеры резьбы отражены в стандартах и справочниках.

Чем нарезают резьбу?

Все резьбы делают с помощью определенных станков и инструментов, а в домашних условиях нарезают внутреннюю, внешнюю резьбы обычным инструментом, представляющим собой набор плашек для изготовления наружной резьбы, или метчиков — для внутренней резьбы. Плашки являются инструментом из твердого сплава в виде гайки с режущими канавками.

Метчики изготовляют из твердого сплава. Этот инструмент напоминает винт с режущими канавками. Как правило, берут несколько метчиков для того чтобы сделать вначале черновой проход, а затем и чистовой, а также, с разной глубиной, чтобы прорезания резьбовых канавок было правильно выполнено.

Когда нарезают резьбу, метчики и плашки закрепляют в особые приспособления – воротки, которые по размеру должны подходить к используемому инструменту.

К инструментам для резьбы предъявляется ряд требований. Эти инструменты должны быть острыми и качественными, так как, тупым метчиком невозможно будет сделать хорошую резьбу, так же, он может сломаться еще в первом отверстии. Метчики низкого качества используются разве что для работы с пластмассой. Плашки тоже должны быть острыми, так как тупой инструмент нарезает неровную резьбу.

Как нарезать наружную резьбу?

Для изготовления наружной резьбы в условиях дома используют вышеописанную плашку. Так как правильно нарезать резьбу плашкой в домашних условиях? Вот подробное описание этого процесса.

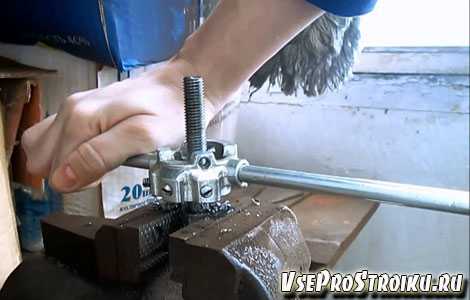

На тисках в положении вертикально хорошо зажимают круглый металлический стержень, его диаметр должен соответствовать диаметру задуманной резьбы. На конце заготовки специальным напильником убирают фаску, чтобы инструмент мог зайти, и сильно смазывают заготовку машинным маслом, что облегчит нарезание резьбы.

Самую подходящую плашку устанавливают в специальном воротке, и постепенно делают надевание на конец заготовки. Идет наворачивание на заготовку, осторожно без перекосов. Делая правую резьбу обычно через один либо полтора оборота по направлению часовой стрелки, плашку надо будет проворачивать в обратную сторону на пол оборота. И таким образом, делают резьбу по всей длине.

Как нарезать внутреннюю резьбу?

Для изготовления внутренней резьбы в домашних условиях используют метчик. Так как правильно нарезать резьбу метчиком? Этот процесс состоит в следующем.

В заготовке высверливают определенного диаметра отверстие, удаляют фаску, чтобы инструмент мог зайти. По справочным данным определяется диаметр сверла. Отверстия в заготовке бывают сквозными, то есть по всей толщине детали, либо глухими. Для получения отверстия небольшой длины с внутренней резьбой делают сверлом отверстие большей длины в сравнении с резьбой, так как учитывают существующую конусность метчика в нижней части. Необходимо учитывать и припуски на глубину сверления.

Для увеличения чистоты профиля внутренние резьбы делают тремя метчиками. Первый метчик формирует проход предварительный, и обозначается риской в верхней части инструмента. Второй метчик заканчивает формирование резьбы, он имеет обозначение две риски. Третий метчик формирует профиль резьбы окончательно, он имеет обозначение три риски.

Вывод, резьба делается постепенно, в результате чего появляется четкий профиль. Два метчика используется для отверстий, имеющих диаметр до трех миллиметров. Процесс нарезания резьбы напоминает работу с плашками. Идет повторение оборотных движений, таких как, вперед-назад для того, чтобы стружка скалывалась с инструмента.

При процессе нарезания резьбы в глухих отверстиях, необходимо периодически выворачивать метчик, для того чтобы полностью убрать с его поверхности металлические опилки. Обычно их устраняют при помощи ненужной зубной щетки либо тряпочки, после чего снова смазывают инструмент, продолжая нарезание резьбы.

Советы облегчающие вашу работу

При случайном помятии резьбы, восстанавливают ее, зажав в тисках деталь, прогнав резьбу второй раз с помощью метчика либо плашки.
Для дополнительного удлинения поверхности винта с изготавливаемой резьбой, необходимо, чтобы плашка легко проходила по виткам резьбы и не портила ее профиль.

Во избежание появления коррозии, резьбу смазывают техническим вазелином.
При перекосе резьбы отрезают кусочек стержня, начиная процесс заново.
При поломке метчика в отверстии, нужно извлечь поломанный инструмент возможными способами. Так, если часть метчика торчит наружу, его конец обтачивается в форме лопатки и вытягивается плоскогубцами. Если часть метчика находится внутри, то берут азотную кислоту, наносят деревянной палочкой каплю кислоты на сломанный метчик. Когда кислота уберет его режущие кромки, обломок убирают пинцетом.

vseprostroiku.ru

Как правильно нарезать резьбу – Мекка инструмента

О том, как правильно нарезать резьбу можно говорить очень долго. Этому посвящены целые книги и монографии. Но, подавляющее большинство используемых резьб не требует особых навыков при нарезке, и на основных методах мы и остановим наше внимание.

Нарезание внутренних резьб

Для нарезания внутренних резьб используются метчики – инструменты наподобие винта с режущими канавками. Как правило, для нарезки требуется два метчика для черного и чистового прохода. Разница – в глубине прорезания канавок. Есть и трехпроходные метчики, и иные варианты нарезки. Для работы с ними необходимы специальные воротки, которые могут быть различными по конструкции, но обязательно должны подходить по размеру к рабочему инструменту.

Перед нарезкой резьбы очень важно подготовить отверстие нужного диаметра. В противном случае вы либо сломаете метчик (при диаметре отверстия менее требуемого), либо получите некачественную резьбу. Так, если необходима внутренняя резьба М10, т. е. 10 мм по диаметру канавки, то диаметр отверстия должен составлять 8,5 мм. Определяется это исходя из шага резьбы. Для М10 он составляет 1,5 мм и, соответственно требуемый диаметр отверстия будет составлять 10-1,5=8,5 мм. Шаги резьб можно узнать с помощью специальных формул, хотя более простым вариантом будет не высчитывать диаметр, а узнать его значение из таблицы.

После подготовки отверстия переходим непосредственно к рассмотрению вопроса как правильно нарезать резьбу. Крепим метчик в держатель и начинаем не спеша вкручивать его в отверстие, особое внимание уделяя соблюдению точности направления. Нарезка производится по часовой стрелке с приложением определенных усилий.

Для успешной нарезки метчик должен быть острым и качественным. Длительность его работы и вероятность поломки зависят от использования смазки. Несколько капель масла не только облегчат нарезку, но и улучшат качество резьбы. Это особенно важно для нарезки глухих отверстий. Естественно, что для работы не помешает наличие определенных навыков, которые приходят вместе с практикой. Впрочем, данная операция сравнительно проста и навыки приобретаются после 3-4 резьб.

Как правильно нарезать резьбу на болту или шпильке

Болты, шпильки и иные подобные крепёжные элементы имеют внешнюю резьбу и вам, соответственно, понадобится плашка (лерка) или клупп. Первые используются для метрических резьб, клуппы – для трубных. Нарезание клуппом немного проще – у них есть специальные заходы на трубы (одел и начал нарезать) и держатели-трещотки. Для работы плашкой очень важно ровно сделать первые витки, поэтому настоятельно рекомендуется предварительно сделать небольшую фаску напильником.

В отличие от внутренних резьб здесь нет сложностей с диаметрами. Так, для резьбы М10 понадобится заготовка с диаметром 10 мм. Основные правила нарезки мало, чем отличаются от работы метчиком. Плашки должны быть острыми и качественными, а при нарезке использоваться смазка. Иногда сложнее начать резьбу и если будет заметен перекос, то необходимо отрезать бракованный участок и начать снова. Для любого типа резьбы заготовку необходимо плотно зафиксировать в тисках.

В заключение…

В завершение хочется предупредить, что существует ещё одна формула определения диаметра отверстия для внутренней резьбы – диаметр метчика х 0,8. Но она актуальна только для ручных трехпроходовых метчиков. Для всех остальных случаев лучше использовать соответствующие таблицы.

И, конечно же, успех нарезки и качество резьбы во многом зависят от качества самого инструмента. Впрочем, эта проблема легко решаема – ведь в Интернет-магазине «Мекка инструмента» вы найдете любой требуемый инструмент по привлекательной цене.

Таблица 1.Рекомендуемые диаметры стержней для резьбы, нарезаемой плашками
Диаметр резьбы в мм	М 6	М 8	М 10	М 12	М 14	М 16	М 18	М 20
Диаметр стержня в мм	5,8	7,8	9,8	11,8	13,7	15,7	17,7	19,8

Таблица 2. Диаметры отверстий под метрические резьбы.
Обозначение резьбы	Диаметр, отверстия,мм
M1,0	0,75
M1,2	0,95
M1,4	1,1
M1,7	1,35
M2,0	1,6
M2,3	1,9
M2,6	2,15
М3х0,5	2,5
М3,5	2,9
М4х0,7	3,3
М5х0,8	4,2
М6х1	4,96
М7	6,0
М8	6,7
М9	7,7
М10х1,5	8,45
М11	9,4
М12х1,75	10,18
М14	11,8
М16	13,8
М18	15,3
М20	17,3

Таблица 3. Диаметры отверстия под дюймовые резьбы.
Обозначение резьбы, дюйм	Нар. диаметр, мм	Шаг резьбы		Диаметр отверстия, мм
Обозначение резьбы, дюйм	Нар. диаметр, мм	Ниток на дюйм	мм	Диаметр отверстия, мм
1/8″	2,095	24	1,058	0,74
3/16″	4,762	24	1,058	3,41
1/4″	6,350	29	1,270	4,72
5/16″	7,938	18	1,411	6,13
3/8″	9,525	16	1,588	7,49
7/16″	11,112	14	1,814	8,79

Таблица 4. Трубные дюймовые резьбы.
Обозначение резьбы	Наружный диаметр,мм		Шаг резьбы		Внутренний диаметр отверстия.мм
Обозначение резьбы	трубы	резьбы	ниток на дюйм	мм	Внутренний диаметр отверстия.мм
труб 1/4″	13,5	13,158	19	1,337	11,8
труб 3/8″	17,0	16,663	19	1,337	15,2
труб 1/2″	21,25	20,956	14	1,814	18,9
труб 3/4″	26,75	26,442	14	1.814	24,3
труб 1″	33,5	33.250	11	2,399	30,5

mekkain.ru

Нарезание резьбы метчиком: основные правила

Резьбовое соединение является основным способом соединения деталей. При изготовлении своими руками любого приспособления из металла возникает необходимость самостоятельного нарезания резьбы. Нарезка позволяет своими руками сформировать резьбу в различных отверстиях.

Схема метчика.

На практике приходится иметь дело с различными материалами, которые отличаются по своим свойствам. Нарезка должна учитывать особенности материала. Существуют определенные правила, выработанные годами, которые позволяют качественно выполнить нарезание резьбы разных размеров и видов.

Особенности строения метчиков

Метчик, относящийся к группе слесарно-токарных режущих инструментов, имеет форму стержня, на котором выполнен режущий элемент. Он предназначается для нарезания внутренней резьбы, то есть внутри отверстия в различных материалах, а также для восстановления поврежденной внутренней резьбы.

Набор металлорежущего инструмента: а — сверла, б — зенкеры, в — развертки, г — метчики, д — плашки.

Инструменты состоят из рабочей и хвостовой частей. В свою очередь, рабочая часть делится на заборный (режущий) и калибрующий участок. Режущий участок ответствен за основную функцию метчика — нарезание резьбы, и, чаще всего, имеет конусную форму. Он обладает зубьями в виде резцов, размещенных по окружности. Калибрующий участок выполняет задачу окончательного формирования. Он выполнен в виде цилиндра с зубьями, являющимися продолжением зубьев режущего участка. Этот участок значительно длиннее заборного. Рабочая часть в продольном направлении разрезана канавками, которые предназначены для формирования резцов и вывода стружки. В метчиках диаметром до 22 мм выполняется три канавки. Устройства специального назначения могут изготавливаться без канавок. Канавки могут быть прямыми или винтообразными.

Хвостовая часть имеет форму цилиндра. На конце участка выполнен квадрат для установки в крепежный инструмент. В этой части выбивается маркировка по диаметру. С помощью хвостовика инструмент фиксируется в ручном держателе или патроне станка.

Вернуться к оглавлению

Основные виды метчиков

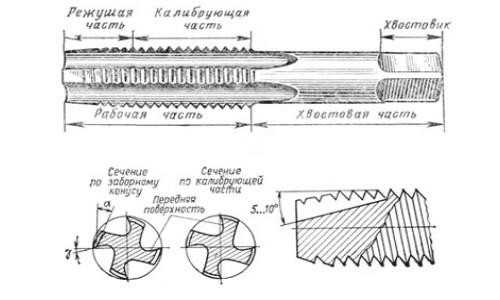

Чертеж метчика.

По способу использования метчики делятся на два типа — ручные и машинные. Первые устанавливаются в ручных держателях (воротках) и предназначены для нарезания внутренней резьбы вручную. Машинные крепятся в специальные держатели для патронов токарного станка.

По виду резьбы, нарезаемой метчиком, они делятся на несколько видов. Метрический предназначен для нарезания наиболее распространенной метрической резьбы. Трубный формирует внутреннюю резьбу на трубах, а также усиленную в отверстиях металлических деталей. Дюймовый — это устройство для специальной дюймовой резьбы, а также конусообразной. Специализированные гаечные метчики изготавливаются из очень прочной стали (Р6М5) и имеют особую форму хвостовиков.

Кроме того, метчики подразделяются на одиночные и комплектные. Комплектные применяются для того, чтобы резать в несколько заходов. Комплект может содержать два метчика — чистовой и черновой; или три метчика — черновой, средней обработки и чистовой. Комплектность указывается на хвостовой части инструмента. Метчики в комплекте отличаются по форме зуба: у чернового зуб имеет трапециевидную форму; у среднего — треугольник с закругленной вершиной; у чистового — треугольник с острой вершиной.

Вернуться к оглавлению

Основные параметры

Нарезание резьбы метчиком.

В общем случае нарезать резьбу — это значит изготовить выступ на внутренней поверхности отверстия так, чтобы он образовал винтовую линию. Такой выступ, как и вся резьба, характеризуется следующими основными параметрами: угол подъема винтообразной линии, шаг, вид профиля выступа и угол подъема профиля, наружный и внутренний диаметр. Кроме того, принято выделять еще глубину, определяемую по наружному и внутреннему диаметрам.

По направлению резьба может быть правой, когда винтообразный выступ поднимается против часовой стрелки, и левой, когда направление подъема выступа совпадает с движением часовой стрелки. По форме профиля выступа выделяются два основных типа: резьба с прямоугольным профилем и с треугольным профилем. Существуют еще специальные формы профиля, но они в бытовых условиях практически не применяются.

Основной является метрическая резьба. Такой профиль представляет собой треугольник с углом профиля 60º. По шагу метрическая делится на резьбу с крупным шагом и с мелким шагом. Пример полного обозначения метрической резьбы — М10х1-6Н. Обозначение нужно понимать следующим образом:

Таблица выбора метчиков для нарезания резьбы.

М — метрическая резьба;
10 — номинальный диаметр;
1 — шаг резьбы;
6Н — пределы допуска отклонений размеров.

При нормальном (крупном шаге) обозначение сокращается (например, М10). В случае левой резьбы, вводится обозначение LH.

Вторым по распространенности в быту является трубный цилиндрический тип. Профиль представляет собой треугольник с углом при вершине 55º. Такой тип используется при соединении труб и цилиндров, где нужна повышенная герметичность соединения. Трубная цилиндрическая резьба обозначается буквой G с указанием диаметра в дюймах.

Упорная резьба основана на трапециевидном профиле с углами наклона с одной стороны 3º, с другой — 30º. В обозначение входит буква S, диаметр и шаг.

Вернуться к оглавлению

Выбор подходящего метчика

Схема нарезания внешней и внутренней резьбы.

Вначале выбирается тип метчика по виду резьбы и ее назначению (форма профиля, шаг резьбы, допуски). По требованиям (классу) точности определяется, следует ли применить одинарный метчик или необходим комплект. Кроме того, метчики выпускаются с различной чистотой обработки их режущего элемента, что влияет на точность нарезания профиля резьбы.

Материал, в котором надо нарезать резьбу, влияет на выбор метчика. Так, следует учитывать передний угол заточки зубьев. Он составляет для стали — 5-10º, для медных сплавов — 0-5º, для алюминия и сплавов — 25-30º. Устройства могут изготавливаться из обычных сталей, высокопрочных сталей или высокопрочными напайками, что должно учитываться при рассмотрении того, материал какой прочности обрабатывается.

Основной выбор делается по диаметру отверстия, в котором производится нарезание внутренней резьбы. Диаметр метчика должен быть немного меньше диаметра отверстия. Так, для метрической резьбы М20 (диаметр метчика 20 мм) диаметр отверстия составляет 19 мм. При метрической резьбе, если нет особых требований, то выполняется стандартный шаг. Например, резьба М4 — шаг 0,7 мм; М5 — 0,8 мм; М10 — 1,5 мм; М12 — 1,75 мм и т.д.

Вернуться к оглавлению

Инструмент для крепления

Схемы нарезания резьбы плашками.

Для того чтобы обеспечить нарезание резьбы, метчику необходимо придать вращательное движение с приложением усилия. Эту функцию выполняет ручной держатель — вороток. Он обеспечивает вертикальное крепление инструмента и возможность приложения значительной нагрузки за счет рычагов. Стандартная конструкция воротка содержит узел крепления метчика и удлиненные ручки, при помощи которых можно вращать приспособление вручную с усилием.

Крепление устройства осуществляется двумя способами. Одна из конструкций воротка состоит из двух частей. При сочленении этих частей внутри формируется отверстие для установки метчика. Обе части сближаются на регулируемое расстояние, которое устанавливается винтами. Второй вариант предусматривает единую конструкцию воротка с отверстием по центру. Метчик вставляется в это отверстие и зажимается 3-4 стопорными винтами. Ручки воротка выполнены с обеих сторон. Длины ручек могут составлять 15-25 см.

Вернуться к оглавлению

Подготовка к нарезанию

Нарезка внутренней резьбы начинается с просверливания нужного отверстия — сквозного или глухого. Главное условие: отверстие должно быть меньше диаметра резьбы. При сверлении отверстия рекомендуется выбирать сверло из следующего условия:

Классификация разновидностей резьбы.

при резьбе М3 — диаметр сверла 2,5 мм;
при М4 — 3,4 мм;
при М5 — 4,2 мм;
при М6 — 5 мм;
при М8 — 6,7 мм;
при М10 — 8,4 мм.

Если необходимо нарезать большую резьбу, то диаметр отверстия определяется приблизительно умножением диаметра резьбы на 0,8.

Отверстие для нарезания внутренней резьбы делается на сверлильном станке или электродрелью. В последнем случае заготовка зажимается в тиски. Необходимо следить, чтобы сверло направлялось строго вертикально. На верхней кромке отверстия снимается фаска для облегчения входа метчика. Ее можно сделать сверлом большего диаметра или напильником. После сверления отверстие тщательно очищается от стружки, что особенно важно для глухих отверстий.

Вернуться к оглавлению

Нарезка резьбы метчиком

Деталь, в которой просверлено отверстие для внутренней резьбы, закрепляется в тиски так, чтобы фаска на отверстии находилась вверху. Ось отверстия должна расположиться строго перпендикулярно столу. Метчик надежно закрепляется в гнезде воротка и вертикально вводится в фаску отверстия заготовки. Держась обеими руками за ручки воротка, метчик прижимают к детали и вращают по часовой стрелке. Вращение производится плавно и равномерно с легким нажимом. Так делается два оборота вперед. Затем производится поворот на половину оборота назад (против часовой стрелки). В такой последовательности просверливается все отверстие.

При нарезании резьбы болт нужно закреплять.

При нарезке резьбы необходимо периодически охлаждать инструмент. Рекомендуется использовать следующие вещества: при работе с алюминием и его сплавами — керосин, с медью — скипидар, со стальными деталями — эмульсию. Для таких металлов, как бронза или чугун, охлаждающие смазки можно не применять.

Нарезку внутренней резьбы метчиком лучше всего производить комплектными метчиками. Вначале нарезается черновая резьба. Потом аналогично пропускают средний метчик, и только потом резьба окончательно формируется с помощью чистового. Исключение из процесса какого-либо метчика не приведет к заметному ускорению процесса, но значительно ухудшит качество работы.

Вернуться к оглавлению

Основные правила нарезки

Внутренняя резьба метчиком должна делаться с обязательным соблюдением определенных правил. В случае нарезания в длинных отверстиях, в глухих отверстиях, в алюминии или меди, метчик нужно временами извлекать наружу, а отверстие тщательно прочищать от частиц металла.

Нарезку рекомендуется производить полным комплектом устройства. Средний и чистовой вначале проворачиваются в отверстии вручную без закрепления в воротке и только после этого закрепляются в нем и прогоняются с легким усилием. Резьба внутри глухих отверстий нарезается длиной, большей расчетной длины резьбы на длину режущего участка метчика.

Введение метчика в отверстие необходимо тщательно контролировать по вертикали.

Через каждые три оборота воротка следует проверять вертикальность угольником.

Обязательно используется охлаждающая жидкость.

При нарезке могут возникнуть характерные дефекты, за появлением которых необходимо пристально следить. Шероховатая или неравномерная резьба появляется при недостаточном охлаждении или перекосе метчика. Неполное формирование профиля может проявиться при неправильном просверливании отверстия. По той же причине могут происходить перекосы направления и поломки инструмента.

Вернуться к оглавлению

Необходимый инструмент

Для нарезания резьбы метчиком понадобится следующий инструмент:

набор метчиков;
вороток;
тиски;
электродрель;
набор сверл;
плоскогубцы;
отвертка;
напильник;
наждачная бумага;
штангенциркуль;
угольник.

При изготовлении своими руками различных приспособлений не удастся обойтись без резьбовых соединений. Нарезка метчиками является важнейшим этапом таких работ. При выполнении определенных правил ее можно произвести самостоятельно.

moiinstrumenty.ru

Как нарезать резьбу метчиком

Соединение посредством резьбы уже долгое время считается одним из самых надежных. Практически каждое устройство состоит из гаек или болтов, а достойного аналога им в ближайшие десятилетия не намечается.

Согласитесь, нередко во время работы у нас под рукой не оказывается гайки необходимого диаметра. В таком случае мы бегаем по соседях, но ее можно изготовить собственноручно. Но для этого нам необходимо выяснить,
как нарезать резьбу метчиком.

Что собой представляет метчик

Метчик можно отнести к категории резьбонарезающих приспособлений (сюда также относятся различные плашки, шлифовальные круги и так далее). Почему именно метчик, спросите вы ? Откуда появилось такое название ? Полагают, что оно относится к одному из самых древних способа нанесения резьбы. Своим внешним видом инструмент напоминает винт и, пожалуй, это и есть своеобразный винт, несколько модернизированный до режущего инструмента.

Он состоит из конуса, который предназначен для центрирования винта и равномерного распределения силы между обоими витками. Кроме того, на инструменте имеются специальные канавки, удаляющие образовавшуюся стружку. Стоит отметить, что существуют и так называемые безканавочные инструменты, об особенности которых можно догадаться из их названия.

Также метчики делятся на две группы:

Ручные.
Машинные.

Касательно последних, то они разрезают площадь сразу всего профиля, а ручные устройства, в отличие от них, разделяют на несколько областей. Соответственно, для создания одной резьбы с помощью ручного метчика вам понадобится сразу пара-тройка штук. Кроме того, существует разделение в зависимости от количества канавок на хвосте:

«1» — первый номер.
«2» — второй.
«3» — третий номер и т.д.

Готовимся к работе.

Вначале нам следует вычислить длину шага посредством диаметра резьбы. Это поможет нам достичь необходимого результата. К примеру, если нам понадобится резьба типа М20х1, то отверстие внутри составит примерно 1.9 сантиметра.

Так, мы осуществляем черновую нарезку. Для этой цели существует специальное приспособление, которое определяется достаточно легко: оно имеет своеобразный кольцевой ободок. Эксплуатировать его необходимо крайне аккуратно, поскольку он пусть и изготовлен из твердого материала, но является достаточно хрупким. Риск его поломки в данном случае повышается. Важно! Ввиду этой особенности многие мастера рекомендуют запастись как минимум одним дополнительным метчиком!

Естественно, для резьбы нам понадобится отверстие, которое можно сделать при помощи обычной дрели, но сверло нужно держать при работе только перпендикулярно, без каких-либо перекосов – в противном случае вся работа пойдет на смарку.

Когда используется метчик, то он крепится специальным дополнительным устройством – воротком (в качестве воротка можно использовать и простой разводной ключ). Для того чтобы работа проходила плавно и без перекосов, рабочую поверхность необходимо обработать машинным маслом. При этом будет появляться стружка, которую следует убирать обратными круговыми движениями инструмента.

Некоторые правила работы

Если вы желаете знать, как нарезать резьбу метчиком правильно, то советуем вам придерживаться нескольких основных правил работы, которая будет производиться уже после черновой обработки детали.

Если детали изготовлены из мягких металлов, таких, как медь, то необходимо периодически убирать стружку, поворачивая метчик в обратную сторону.
Работать нужно сразу со всем набором инструментов. Сначала черновой метчик, затем чистовой, но об этом мы уже говорили ранее.

Если нарезное отверстие будет глухим, то резьба в таком случае делается несколько большей, нежели нарезная глубина. Это необходимо для того, чтобы метчик при работе выступал за пределы нарезной части. Если не сделать подобного запаса, то полноценная резьба не получится.
При работе следует время от времени проверять положение резка (оно, напомним, обязано быть только перпендикулярным). Для этого можно использовать угольник.
Одним из самых важным моментов в работе является выбор правильной смазки. Самым оптимальным вариантом может быть эмульсия, скипидар или же масло из льна. Но если деталь, в которой нужно сделать резьбу, изготовлена из чугуна или же бронзы, то использовать какую-либо смазку вовсе не обязательно.

Видео по нарезки резьбы метчиком

Данные правила не нужно нарушать, поскольку резьба может получиться неполноценной. Более того, вы можете попросту сломать свой метчик. В таком случае его часть останется в отверстии и извлечь его оттуда будет крайне трудно, а резьба после этого будет безнадежно испорченной.

В таблице приведены основные параметры при работе.

Итак, теперь мы выяснили, как нарезать резьбу метчиком, чтобы резьба получилась максимально качественной. Удачи вам в работе!

boldproject.ru

Как нарезать резьбу метчиком или плашкой

В настоящее время трудно представить проведение слесарных работ без специального резьбонарезного инструмента.

Этим инструментом можно нарезать резьбу на изделиях из цветных металлов и стали.

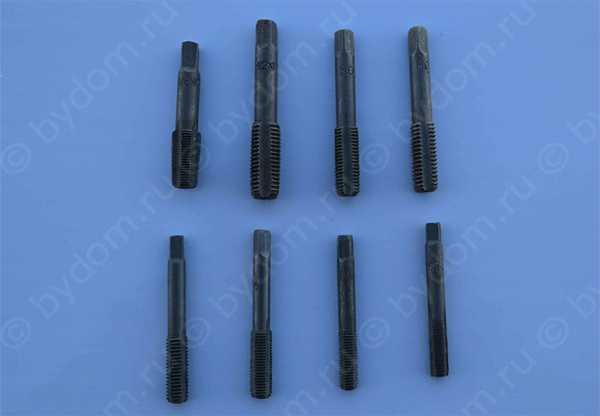

Метчики

Внутреннюю резьбу на детали нарезают при помощи метчиков.

Метчики для нарезания дюймовой и метрической резьбы обычно изготавливаются комплектами, состоящими из двух штук.

Метчики для дюймовой резьбы (менее 2 дюймов) и для метрической резьбы от 32 до 54 мм с шагом более 3 мм изготавливаются комплектами, состоящими из трех штук. В такие комплекты входят первый (черновой), второй (средний) и третий (чистовой).

На хвостовой части первого метчика имеется одна круговая риска, на хвостовой части второго – две, а на хвостовой части третьего – три.

Размер резьбы указывается также на хвостовой части метчика.

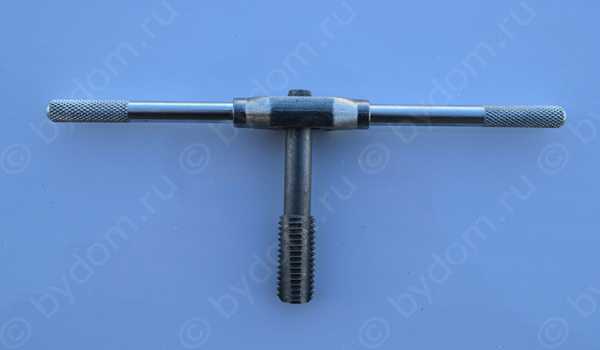

При нарезании резьбы вручную для метчика используется специальный вороток.

Подробнее про метчики видео в конце статьи.

Как нарезать резьбу метчиком

Нарезание резьбы метчиком на первый взгляд выглядит просто, но это не значит что получится легко и с первого раза. Особое внимание уделите выбору качественного инструмента. Тупой метчик есть все шансы заломать. Добывать обломок из отверстия та ещё морока.

При нарезании резьбы придерживайтесь правила: 1 – 2 оборота вперед (режем резьбу) – 0.5 – 1 оборота назад.

При нарезании резьбы в глухих отверстиях неизбежно скопится стружка, необходимо выкручивать метчик и удалять металлические отходы из отверстия и с метчика.

Если метчик извлекался полностью, то будьте внимательны при очередном его вкручивании или при проходе следующим номером. Необходимо попасть уже нарезанную резьбу и не срезать её.

Диаметр просверленного отверстия должен соответствовать диаметру резьбы (таблица 1):

Диаметр резьбы	Диаметр отверстия	Диаметр резьбы	Диаметр отверстия
1	0,75	2,6	2,15
1,2	0,95	3	2,5
1,4	1,15	3,5	3
1,7	1,35	4	3,3
2	1,6	5	4,1
2,3	1,9	6	4,9
2,5	2	8	6,7

Отклонения от указанных значений приведут к некачественной резьбе.

И конечно, не забываем про смазку (масло, керосин, солидол и т.д.).

Плашки

Наружная резьба нарезается с использованием плашек.

Плашки производятся раздвижные (призматические), накатные и круглые. Круглые лерки подразделяются на разрезанные и цельные.

Цельные круглые лерки используют для нарезания на деталях метрической резьбы диаметром от одного до 76 миллиметров. Для нарезки на деталях дюймовой резьбы используются плашки, имеющие диаметр от 1/4 до 2 дюймов.

При ручной нарезки резьбы плашки зажимаются в вороток специальной конструкции –леркодержатель.

Необходимо обязательное использование смазывающих жидкостей и соответствия размеров таблице 2:

Диаметр резьбы	Диаметр стержня	Диаметр резьбы	Диаметр стержня
1	0,98	2,6	2,54
1,2	1,17	3	2,94
1,4	1,37	3,3	3,23
1,7	1,66	4	3,92
2	1,96	5	4,89
2,3	2,25	6	5,86
2,5	2,45	8	7,83

Процесс нарезания наружной резьбы наглядно представлен на видео:

Обратите внимание на обратные вращения (противоположные основному рабочему ходу инструмента).

Специальные плашки и метчики

Специальные плашки и метчики являются инструментом, который изготовлен с разными отклонениями от стандартов DIN, ISO, ANSI и других. Изменения могут затрагивать степень точности, длину и форму хвостовика, количества ниток на один дюйм, шаг резьбы, диаметр нарезаемой резьбы и другие параметры.

Стандартные лерки и метчики изготавливаются из быстрорежущей стали марки HSS, а также из улучшенной быстрорежущей стали с добавлением ванадия и кобальта марки HSS-E. На специальные метчики также наносятся различные износостойкие покрытия.

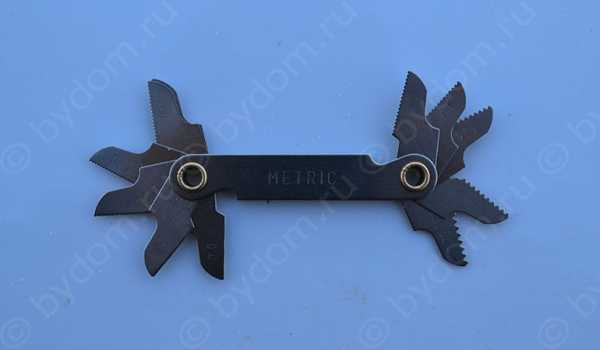

Резьбомер

Для контроля формы профиля, диаметра и шага резьбы используются специальные и универсальные инструменты.

Для проверки профиля резьбы применяется резьбомер.

Для точного контроля иногда используются специальные микроскопы. Диаметр резьбы можно замерить также и штангенциркулем.

bydom.ru

Как нарезать резьбу метчиком: технология нарезки, таблица отверстий

Существует достаточно много способов соединения деталей, однако наиболее распространенным и доступным по-прежнему является винтовой (болтовой) крепеж. Именно о таком крепеже мы и поговорим. Точнее, мы рассмотрим виды метчиков, технологию нарезания резьбы в отверстиях под винты и болты разного диаметра.

Разновидности метчиков

Метчики разделяются в зависимости от способа выполнения резьбы, а также в зависимости от того, для какого отверстия они предназначены.

Спецификация по способу нарезания

По способу нарезки различают:

Проходные метчики. Особенностью такого инструмента является то, что он имеет одновременно разметочные режущие зубья и зубья для финишной нарезки витков. Чаще всего такие инструменты используются при работе с деталями, выполненными из мягких металлов, например, из алюминия, меди, латуни.

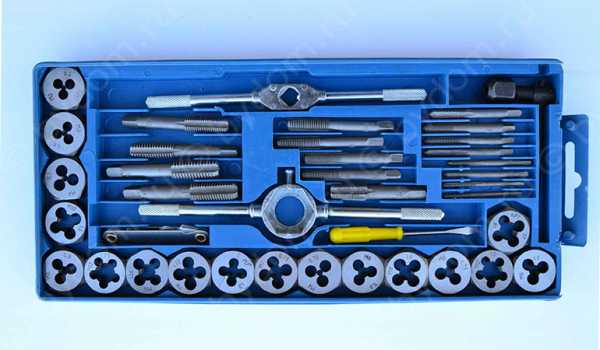

Комплектные метчики. В данном случае речь идет сразу о нескольких инструментах для выполнения резьбы. Минимальный комплект состоит из трех метчиков для разных этапов нарезки: первый предназначен для черновой, второй – промежуточной, третий – финальной. Конечно, выполнение работы таким комплектом требует больше времени по сравнению с использованием одного проходного метчика, но и качество витков получается намного выше.

Спецификация по типу отверстия

Технологические отверстия могут быть глухими или сквозными. Для каждого типа отверстия следует применять соответствующий тип метчика. Сквозные отверстия обрабатываются инструментом с острым концом, а глухие – инструментом со срезанным концом. Работать с метчиком для глухого отверстия сложнее, поскольку очень часто при достижении дна отверстия он может застопориться и сломаться, однако при удачной нарезке получают качественную резьбу по всей длине отверстия.

Отдельно необходимо отметить, что, кроме упомянутого выше, метчики подразделяются на машинные и машинно-ручные. Первые имеют удлиненный хвостовик и могут быть установлены в какой-либо электрический станок, с помощью которого и будет осуществляться нарезка витков. Вторые могут применяться как при выполнении работы вручную, так и при выполнении работы с использованием электрического инструмента.

Маркировка метчиков

Метчики для нарезания внутренней метрической резьбы маркируются буквой «М». При этом после буквы «М» следует значение диаметра нарезаемой резьбы. Кроме диаметра, на инструменте указывается и шаг резьбы. Например, маркировка М4×1 означает, что инструментом можно выполнить резьбу в отверстии диаметром 4мм с шагом 1мм. В случае, если речь идет о режущем инструменте для левой резьбы, инструмент имеет маркировку LH . Диаметр и шаг резьбы обозначается способом, аналогичным описанному выше.

Как нарезать резьбу метчиком — технология

Нарезание внутренней резьбы выглядит следующим образом:

Производят сверление заготовки. Сверление лучше всего выполнять, используя сверлильный станок, ведь в таком случае отверстие получается строго перпендикулярным. Диаметр сверла подбирают согласно таблице.
После сверления, на станке или с помощью электрической дрели производят зенковку отверстия. Зенковка необходима для получения на торце отверстия небольшого цилиндрического углубления.
Заготовка фиксируется в слесарных тисках. Предварительно смазанный машинным маслом метчик устанавливают в обрабатываемое отверстие. Установка режущего инструмента должна быть произведена строго вертикально, перекос в ту или иную сторону не допускается.
На метчик надевают вороток, и, прижимая его к заготовке левой рукой, правой рукой аккуратно проворачивают его до того момента, пока метчик не врежется в металл и не займет ровное положение.
Вороток плавно вращают двумя руками, при этом, делая два полных оборота, его проворачивают в обратную сторону, обламывая тем самым стружку. Таким образом, проходят все отверстие. Помните, если не обламывать стружку, инструмент может заклинить, а это, в свою очередь, может привести к его поломке.
После нарезки метчик выкручивают и производят проверку резьбы. Проверка осуществляется при помощи винта или болта подходящего диаметра. Вкручивание и выкручивание должно происходить без особых усилий.

Для максимальной наглядности предлагаем вам посмотреть небольшое видео, в котором детально рассмотрен процесс нарезания внутренней резьбы.

Несколько полезных советов

если необходимо нарезать резьбу в нержавейке, в качестве смазки для метчика лучше всего использовать олеиновую кислоту или эмульсию на ее основе. Достать такую кислоту или эмульсию можно у токарей;
сверление для последующей обработки следует производить острым сверлом. Если использовать затупленное сверло, в процессе сверления есть риск «отпустить» металл, в результате чего крепеж получится не таким прочным;
если необходимо нарезать резьбу небольшого диаметра в алюминиевой заготовке, в качестве смазки лучше всего использовать этиловый спирт;
если отсутствует сверло необходимого диаметра, для сверления лучше использовать сверло с меньшим, а не большим диаметром .

Подведем итоги

Чтобы действительно качественно нарезать резьбу в заготовке из того или иного металла не нужно обладать какими-либо специальными знаниями и опытом. Как показывает практика, с такой работой справится даже далекий от слесарных дел мастер.

Главный совет – исключить спешку, а ко всем операциям, в том числе и подготовительным, подходить ответственно. Не менее важным является и выбор инструмента для выполнения работы — экономить не стоит. Помните: дешевые низкокачественные метчики зачастую обламываются в процессе работы, а извлечь отрезок инструмента из отверстия крайне проблематично.

Нарезка внутренней резьбы метчиком

remontoni.guru

Как нарезать резьбу на токарном станке своими руками или метчиком в домашних условиях

Резьба — винтовая, спиральная нарезка, которая наносится на различные металлические заготовки. Сегодня используется 2 типа подобной нарезки: метрическая и дюймовая. Такие способы позволят сделать различную резьбу. Их профили не одинаковые из-за различного угла (55 — дюймовая и 60 — метрическая).

Если вы не знаете, как нарезать внутреннюю резьбу на трубе метчиком, осуществить работу можно соблюдая наши рекомендации.

Что такое резьба

Такое скрепление конструкций подразумевает использование 2х изделий. У первого есть резьба внутри, у второго — снаружи. Традиционно применяют правую резьбу.

Для закручивания элемента осуществляют вращение в правую сторону. Однако в некоторых вариантах применима левосторонняя резьба (закручиваются элементы благодаря вращению в обратную сторону).

Есть такой термин, как «размер резьбы» — это «шаг», расстояние между витками. Такая величина обычно стандартизирована и её размер можно увидеть в таблицах. Внутренние и внешние «шаги» напрямую связаны с размером элемента.

Кроме того встречается нестандартная резьба. Например, она применяются при изготовлении небольших деталей, для которых стандартизированные модели будут слишком большими.

Чем нарезают резьбу

Если вы хотите нанести резьбу, нужно использовать специализированное оборудование. Нанести резьбу можно не только на промышленном производстве, но и самостоятельно дома. Сделать нарезку можно используя специальные резьбонарезные инструменты. Например, плашки — изделия из металла, которые внешне напоминают гайки с засечками.

Каким метчиком нарезать резьбу? Для работы нужны изделия из прочного металла. Внешне элемент похож на винт с бороздами. При резке применяется более 2х метчиков. Одни понадобятся для чернового прорезания канавок, другие — для чистовой отделки.

Как правильно нарезать резьбу на трубе плашкой и метчиком

Для работы необходимо использовать специализированные устройства — воротки (подбираются по диаметру к применяемой плашке/метчику). К инструменту, который вы используете, выдвигается много требований.

Главное — его острота. Если работа будет выполняться не заточенным предметом, нарезка будет плохой, инструмент может ещё и сломаться в процессе.

Как нарезать резьбу в домашних условиях плашкой

Подготовьте все инструменты для осуществления нарезки.
Металлическая заготовка плотно зажимается в металлических тисках.
Фаска на конце изделия убирается, а деталь покрывается машинным маслом, чтобы облегчить процесс нарезки.
Выбирается плашка по размеру, устанавливается в воротке, медленно надевается на край.
Сделать такую нарезку следует через 1-1.5 оборота в правую сторону, резьбонарезной инструмент поворачивается в другую сторону на пол-оборота. Так необходимо обработать всю заготовку.

Как нарезать резьбу в отверстии метчиком своими руками

Этот вариант подойдёт для проделывания внутренней нарезки. Просверлите изделие, чтобы режущий элемент мог пройти внутрь. Отверстие бывает как глухим, так и сквозным.
Если вы хотите правильно нарезать резьбу на станке метчиком, лучше использовать 3 инструмента. Первым инструментом осуществляется черновая нарезка.
Работать вторым метчиком следует, чтобы сформировать резьбу.
Используя третий метчик сделайте финальную обработку.

Если вы решили нарезать резьбу метчиком вручную, не забывайте время от времени доставать режущий элемент, чтобы устранить с него ненужную стружку. Это делается при помощи специальной щёточки или тряпочки. Чтобы дальше делать резьбу, необходимо снова смазать метчик.

Как нарезать резьбу на токарном станке — рекомендации

Если произошло смятие резьбы, ситуацию можно исправить таким образом — элемент зажимается, а метчик или плашка заново прогоняются по поверхности изделия.
Изделие лучше покрыть техническим вазелином, который предотвратит появление коррозии.
Если резьба перекосилась, нужно отпилить этот кусок и снова приступить к работе.
Если инструмент сломался и остался в изделии, можете его достать плоскогубцами (если часть видна) или воспользоваться пинцетом.

Такие простые советы позволят вам быстро сделать нарезку при помощи плашки или метчика.

pr-stroy.com
