Как правильно заточить сверло по металлу — видео

Любой инструмент со временем приходит в негодность, ломается, выкрашивается, колется, трескается и тупится. Некоторые последствия использования ликвидировать не удается, тогда приходится покупать новый инструмент, а некоторые вполне возможно восстановить и дать инструменту вторую жизнь. Это в полной мере касается сверл, которые имеют обыкновение ломаться или тупиться.

Содержание:

  1. Видео мастер класс по заточке сверла
  2. Инструмент для заточки сверла
  3. Как заточить спиральное сверло
  4.  Заточка победитового сверла
  5. Как заточить ступенчатое сверло

Видео мастер класс по заточке сверла

Для начала давайте посмотрим, как правильно заточить сверло по металлу Видео продемонстрирует основнее моменты, которые необходимо знать, а в тонкостях будем разбираться вместе.

Ничего сложного. Главное — аккуратность и внимательность. Теперь спроецируем задачу по заточке сверла по металлу на среднестатистические бытовые условия, и попробуем сделать лучше, по крайней мере не хуже, чем на видео.

Инструмент для заточки сверла

В быту мы не используем крупные сверла, как правило, самыми ходовыми размерами являются малые и средние — от 0,5 мм до 18 мм. Их и будем затачивать. Только для начала соберем все необходимое для этого. В идеале работу по заточке сверла лучше проводить на заточном станке. Каждый уважающий себя хозяин просто обязан иметь в гараже небольшой наждак. Даже если его нет, не страшно. Обойдемся болгаркой или насадкой на электродрель. Только сначала нужно прочно закрепить электроинструмент на плоскости. Главное — получить вращающийся заточной диск или наждачный камень.

О технике безопасности забывать тоже не следует. Береженого бог бережет. Если вы еще не носите очки, тогда защититесь ими. Случиться может что угодно. Еще очень важно при заточке вовремя охлаждать сверло, поскольку если этого не делать, то сталь потеряет прочность. Во время заточки сверло сильно накаляется, а для охлаждения необходимо периодически макать его в холодную воду или в жидкое масло. Жидкость нужно налить в небольшую емкость и разместить в пределах досягаемости возле станка или закрепленного электроинструмента.

Как заточить спиральное сверло

О том, что сверло притупилось, мы узнаем сразу же при первых оборотах патрона дрели. Сверло перегревается, скрипит и напрочь отказывается резать даже мягкий металл. Чем больше сверло нагревается, тем быстрее оно тупится, поэтому при первых проявлениях признаков потери сверлом остроты, заточите его.

Точим вручную, поскольку специальных приспособления для заточки у нас нет, хотя они здорово упрощают процесс и делают его точнее. Заточить сверло по металлу можно несколькими способами. Рассмотрим два из них. Для заточки сверла до 3 мм, и более 3 мм.

Самый простой способ заточки — это когда мы затачиваем режущую кромку в одной плоскости. При этом задний угол должен составлять около 30˚. Пользуясь этим методом, самое главное — сохранять параллельность режущей кромки поверхности круга. И стабильность положения сверла относительно наждачного круга. Как только вы коснулись сверлом поверхности, ни горизонтально, ни вертикально его перемещать нельзя. С первого раза не получится точно. Зато со второго — обязательно выйдет. Стоит помнить, что если приложить чрезмерное усилие, а вы помните, что мы затачиваем сверло толщиной до 3 мм, то режущая кромка может выкрошиться.

Второй способ более наукоемкий, но тоже не сложный. Спецы называют его коническим методом заточки. Суть его в том, что во время заточки сверло прижимается режущей кромкой и поверхностью задней части, при этом нужно слегка покачивать сверлом так, чтобы на задней перьевой части образовалась конусная поверхность.



Нужно стараться не отрывать сверло от камня во время заточки, и двигать сверлом очень медленно и без рывков. После этого создаем такой же конус на оставшемся пере.

Заточка победитового сверла

С победитовыми сверлами происходит то же самое, что и с обычными. Они могут затупиться, но значительно позже. Единственное ограничение по работе с победитовым сверлом — у нас не получится заточить его на обычном заточном абразивном круге при обычной скорости вращения круга. Дело в том,что чем выше скорость заточки, тем мягче материал сверла. Победитовое сверло очень твердое, и при обычных оборотах наждачного камня сверло можно запросто перегреть. Два варианта — или уменьшать обороты, или применять алмазный заточной круг.

Есть несколько основополагающих правил, а остальное приходит с опытом:

  1.  Победитовое сверло затачивается кратковременными касаниями к кругу.
  2.  Следите за тем, чтобы при заточке не сбить центр оси вращения сверла.
  3. Угол заточки не должен быть меньше 160-170˚.
  4. Не охлаждайте сверло моментально, разу после заточки, иначе может треснуть.
  5.  Не перегревайте победитовое сверло.

Если следовать этим простым советам, победитовое сверло получит новую жизнь. Не с первого, так со второго раза, точно.

Как заточить ступенчатое сверло

Ступенчатое сверло — белая ворона в семье сверл. Оно позволяет очень точно высверлить отверстие разных диаметров. Причем с очень точной центровкой. Есть разные модели ступенчатых сверл, но принцип один — одним сверлом можно выполнить отверстие от 4 до 32 мм. Они очень просты в заточке. Чтобы восстановить режущую кромку, достаточно просто поправить ее вращающимся кругом с наждачной бумагой.

Так можно продлить жизнь сверлам, и заодно научиться их затачивать. Работать тупым инструментом — не солидно для хорошего мастера.

Читайте также Как заточить сверла по металлу

nashprorab.com

видео, правильный угол, приспособления для заточки

Если вы знаете, как заточить сверло по металлу, то вам не придется каждый раз обращаться к специалисту, и вы сами сможете поддерживать нужную остроту сверла.

Для заточки необходимо специальное приспособление, которое используют в профессиональной работе.

Однако если его нет, вы сможете собрать приспособление для заточки вручную и выполнять всю работу своими руками правильно.

Из статьи вы узнаете, как сделать станок, необходимый для заточки металла, а также — как правильно заточить сверло по металлу. Инструкция на видео поможет вам справиться с этой работой быстрее и сделать все правильно. Так же вы узнаете, как заточить корончатое, ступенчатое и другие виды сверл.

Подготовка к работе

Необязательно быть профессионалом, чтобы знать, как затачивать сверла по металлу. Для этого требуется острое приспособление, которое поможет поддерживать его в оптимальном для работы состоянии.

Поскольку проводить заточку устройства для металла приходится регулярно, если вы часто работаете с этим инструментом, некоторые предпочитают купить уже готовый станок для заточки, а не собирать его своими руками.

Видео:

Самое эффективное приспособление для заточки корончатых сверл – станок, на котором установлен точильный камень.

Пользоваться им очень просто, и вам не понадобится сложных инструкций, чтобы приступить к работе.

Впрочем, некоторые нюансы того, как проводится заточка, перед началом процесса желательно знать: инструмент обрабатывают сзади по граням, при этом наиболее важную роль занимает угол, под которым располагается инструмент, когда подается к станку.

Если угол будет неправильным, то инструмент повредится и исправить его будет нельзя – придется покупать новое.

Во время заточки наибольшее внимание нужно уделить кромке, которая составляет режущую часть устройства – именно она должна быть наиболее острой, поскольку вступает во взаимодействие с металлическими деталями: винтами, перемычками и т.д.

Посмотрите видео о том, как правильно затачивать приспособления, прежде чем начинать этот процесс своими руками.

После этого нужно собрать необходимые инструменты, которые понадобятся вам, чтобы сделать точильный станок. Сделать его из подручных средств не удастся – придется посетить строительный магазин.

В первую очередь, вам понадобятся специальные круги, которые нужны для заточки.

На само приспособление нужно будет установить только один круг, но они довольно быстро приходят в негодность, поэтому рекомендуется покупать сразу несколько деталей, чтобы потом не тратить много времени на их замену.

Особенно это актуально, если вы используете инструмент постоянно – тогда затачивать его придется часто. Приобретенный круг устанавливается на вращающийся вал.

Видео:

Помимо этих деталей, вам будет нужна жидкость для охлаждения – ею может быть вода или машинное масло. Также вам нужна емкость, в которую будет залита жидкость.

Если вы делаете все своими руками, то про жидкость нужно обязательно помнить, ведь во время процесса заточки инструмент сильно накаляется.

Если вы не сможете его охладить, то его свойства ухудшатся, и с каждым разом оно будет все быстрее выходить из строя.

Самодельный станок для корончатых инструментов должен иметь правильный угол, и это самая сложная часть в создании устройства своими руками.

Чтобы сделать угол верным, нужно произвести непростые расчеты, поэтому часто потребители решают приобрести уже готовый инструмент для заточки, чтобы сэкономить время и силы.

Самый важный угол находится спереди, он определяется, исходя из главной секущей плоскости.

Задний угол имеет параметры, аналогичные переднему, но в соответствии с задней плоскостью.

Для того чтобы определить, как располагается верхний угол, нужно посмотреть на устройство с боковой позиции: в правильном положении он располагается между первой и второй кромкой.

Обычно первый угол должен иметь наклон около 20 градусов, а задний – 10. Верхний угол имеет всегда одно и то же значение на всех устройствах: 118 градусов.

Перед работой нужно подготовить перчатки и очки, поскольку эта работа может быть травмоопасной.

Если у вас мало опыта в создании подобных станков своими руками, то следите внимательнее за тем, как расположен круг, ведь если его угол подачи будет неверным, то круг просто вырвется из рук.

Посмотрите видео о том, как собирать аппарат для заточки – оно очень поможет, если у вас мало опыта.

Процесс заточки и плюсы станка

Корончатое, ступенчатое и другие сверла затачиваются так же, в несколько этапов. Больше всего будет задействована задняя часть устройства.

Сначала нужно включить приспособление, оборудованное наждаком, и поднести к кругу ступенчатое допустим сверло, которое нужно заточить. При этом режущей частью ступенатое сверло должно быть направлено к точилу.

Видео:

При работе сверло нужно держать очень крепко, чтобы оно не выскользнуло.

Если вы поднесли сверло правильно, то оно должно быть расположено параллельно механизму.

В этом положении останется только его заточить, и тогда вы получите качественный инструмент, который можно снова использовать.

Подобный способ заточки подходит только для небольших сверл, диаметр которых не превышает 10 мм.

Если диаметр сверла окажется больше, то нужно продлить и время, которое тратится на заточку, а также обратить больше внимания на переднюю сторону инструмента.

Как затачивать сверла с разным диаметром, смотрите на видео.

Чтобы произвести заточку корончатых сверл, диаметр которых более 16 мм, вам понадобится полноценный станок.

В этом случае работа своими руками будет дороже и дольше, однако использование станка сделает ее и более качественной, поскольку в этом случае можно легко выставить правильный наклонный угол.

Если вы часто пользуетесь сверлами разных размеров, то станок быстро себя окупит, т.к. затачивать их приходится постоянно.

Существует несколько характеристик корончатых и других сверл, которые можно затачивать только с помощью станка. Прочитайте их, прежде чем приступать к работе.

Во-первых, если ступенчатое или другое устройство предназначено для работы с глухим отверстием, где снижено осевое усилие резания, то затачивать такой инструмент нужно на станке.

Также дело обстоит со сверлами, предназначенными для работы с прочными металлами, либо инструментами, имеющими маленькую подточку, и предназначенными для сверления глубоких отверстий.

Правильный станок должен не только затачивать сверло, но также и ориентировать инструмент к обрабатываемой поверхности относительно точильного круга.

Именно поэтому станок оборудован точильной плитой, которая позволяет это сделать.

На точильной плите фиксируется само устройство, а также вал и двигатель, благодаря которым запускается станок.

Сверло станка устанавливается к поворотной колонке, которая так же расположена на опорной плите.

Плиту легко поворачивать так, как вам нужно и удобно – это еще один плюс в использовании полноценного устройства.

Запускается станок с помощью двигателя, поэтому колонку можно сделать из любого подшипникового узла, оборудованного валом.

На вал нужно будет зафиксировать крепление, куда будет установлено сверло для заточки. Фиксировать можно обычными болтами – они дадут инструменту необходимую надежность.

После того как вы установили сверло, можно включать станок: после запуска колонка автоматически подведется к кругу и развернет его задней частью, которая нуждается в заточке.

Такая система очень удобна, поскольку позволяет самостоятельно правильно выставить угол, который нужен для качественной обработки инструмента.

Крупные станки используют для обработки спиральных, корончатых и других сверл, который имеют диаметр более 16 мм, для более мелких инструментов можно использовать компактные насадочные станки.

С такими приспособлениями работать удобнее, т.к. их можно передвигать или устанавливать в то место, куда вам нужно.

Устройство подобного станка похоже: с одной его стороны находится узел для присоединения, отвечающий за установку дрели на шпиндель, а с другой располагается отверстие, в которое устанавливается сверло.

Работать с этим приспособлением своими руками гораздо проще: вам нужно зафиксировать сверло до упора, а затем запустить станок.

Самый простой, но наименее эффективный способ заточки инструмента – сделать это болгаркой, либо устройством, на котором установлен подвижный круг.

Этот способ может быть эффективен только в том случае, если вам удастся зафиксировать сверло в правильном положении, что довольно непросто.

Видео:

Этот метод травмоопасен, поскольку во время работы сверло легко может соскользнуть с круга.

Пользоваться болгаркой имеет смысл только в том случае, если вам нужно обработать сверло с минимальным диаметром, и другие приспособления для этого отсутствуют.

К тому же, заточка болгаркой не подразумевает создания доводки, которая является очень важной частью процесса. Доводка нужна для того, чтобы сделать инструмент ровным и гладким.

При профессиональной заточке доводку делают обязательно, поскольку это повышает срок службы устройства.

Если у вас есть карбидно-кремниевый круг, то процесс доводки можно провести и своими руками в домашних условиях.

Несмотря на то, что процесс заточки сверла не слишком сложный, без специализированных устройств, хотя и своими руками это делать не рекомендуется, ведь можно не только повредить инструмент, но и нанести себе травмы, если не соблюдать технологию работы, либо использовать непредназначенные для заточки инструменты, например, болгарку.

rezhemmetall.ru

пошаговая инструкция, полезные рекомендации (видео)

Каким бы качественным и дорогим ни было сверло, срок его службы не бесконечен. Однако каждый раз покупать новые комплектующие не имеет смысла. Достаточно лишь разобраться в том, как заточить сверло, чтобы избавить себя от лишних расходов. Для этого можно использовать электроточило или — при его отсутствии — абразивный брусок. Также нужно знать, что спиральные и победитовые сверла точатся в несколько отличающейся последовательности.

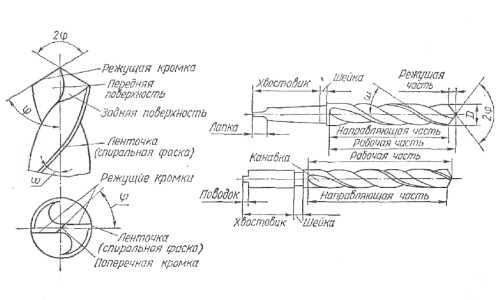

Элементы спирального сверла.

Общая информация о самостоятельной заточке сверл

С заточкой сверл по дереву проблем обычно не возникает — они прекрасно служат, сохраняя свои изначальные характеристики долгие месяцы и даже годы. Со сверлами по металлу или бетону ситуация совсем иная — они обязательно должны быть острыми, использовать затупившиеся комплектующие для создания отверстий в твердых материалах нельзя.

Понять, что пришло время точить сверло, можно по появлению характерного резкого скрипа в процессе сверления. Использовать затупившиеся изделия для работы не рекомендуется и по той причине, что в таких условиях будет выделяться гораздо больше тепла, а это поспособствует еще более быстрому износу сверла.

Изучая информацию о том, как заточить сверло, нужно научиться разбираться не только в особенностях такой работы, но и знать, какое оборудование для этого используется. Лучший вариант — специальный станок.

Схема устройства для заточки сверла.

При отсутствии промышленного агрегата можно использовать самодельный электростанок с абразивным камнем.

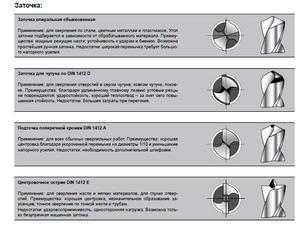

При выборе технологии заточки нужно учитывать форму, которую необходимо придать задней стенке изделия. Можно сделать одно- и двухплоскостную форму, а также винтовую, цилиндрическую и коническую.

Сверла точатся по задним граням. Важно, чтобы оба пера изделия были заточены одинаково. Сделать это вручную крайне сложно. Кроме того, создать требуемую форму и необходимый задний угол исключительно вручную тоже очень нелегко.

Для работы понадобится:

  1. Электрическое точило или специальный станок, укомплектованный алмазным камнем.
  2. Отвертки.
  3. Гаечные ключи.
  4. Деревянная доска.
  5. Вода для охлаждения.

Станок с алмазным камнем является дорогостоящим оборудованием, и доступ к таким агрегатам есть далеко не у всех. Для использования в домашних условиях можно собрать самодельное электроточило. В качестве основы подойдет обыкновенная квадратная доска. На нее устанавливается двигатель с мощностью в 100-300 Вт и частотой вращения на уровне 1500 оборотов. На валу мотора закрепляется абразивный круг. Такое простое в сборке устройство позволит вам безо всяких проблем заточить сверло.

Вернуться к оглавлению

Процесс самостоятельной заточки сверла спирального типа

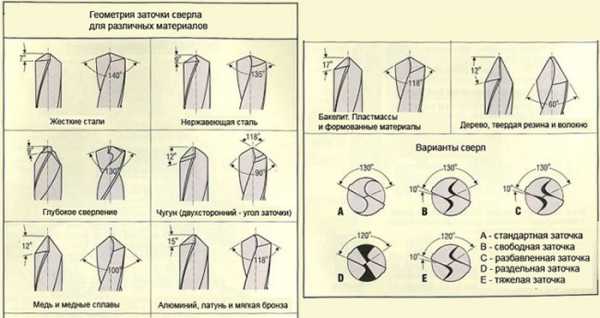

Схема угла заточки сверла.

Ранее отмечалось, что заточка бывает одноплоскостной и двухплоскостной. У сверл с одноплоскостной заточкой задняя стенка имеет вид одной плоскости. Уклон может составлять 28-30°. Для заточки такого сверла его нужно попросту приставить к абразивному кругу так, чтобы режущая часть шла параллельно по отношению к нему, после чего начать процедуру заточки. Этот простейший метод подходит для изделий диаметром не более 3 мм.

Для сверл, диаметр которых превышает 3 мм, лучше использовать метод конической заточки. Сделать это вручную без соответствующих навыков достаточно сложно, но при желании выполнимо. Нужно взять сверло левой рукой на минимально возможное расстояние к заборному конусу. Правой рукой изделие берется за хвостик. Задней стенкой и режущей кромкой затачиваемое изделие прижимается к абразивному камню. Путем легкого покачивания левой рукой на задней части создается конусная поверхность. В процессе выполнения заточки сверло не нужно отрывать от камня, движения должны быть плавными и относительно медленными. Второе перо затачивается в таком же порядке.

В процессе заточки старайтесь максимально повторять изначальную форму задней части изделия для сохранения необходимых задних углов. Такой метод подходит для сверл диаметром до 1 см. В случае если диаметр изделия превышает 1 см, обязательно выполняется подточка. Смысл данной процедуры в том, что необходимо добиться увеличения уклона режущей кромки и уменьшить передний угол. Это повышает стойкость изделия к выкрашиванию, что позволяет увеличить срок его службы. Уменьшается ширина поперечной части, благодаря чему сверление становится гораздо более легким.

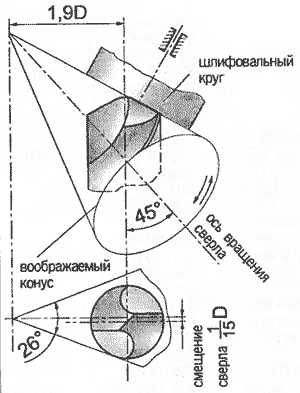

Схема заточки сверла.

При работе со сверлами с небольшим задним углом выполняется дополнительное подтачивание задней поверхности. Благодаря этому она будет меньше тереть отверстие в материале в процессе сверления.

На производстве после заточки обычно выполняется доводка, позволяющая убрать мелкие зазубрины и сгладить поверхность. Благодаря доводке повышается износостойкость сверла. При наличии такой возможности данную обработку рекомендуется делать обязательно. Она выполняется при помощи круглых шлифовальных камней, изготовленных из карбида кремния на бакелитовой связке.

Вернуться к оглавлению

Пошаговая инструкция по заточке победитового сверла

Ресурс победитовых сверл тоже не вечен. Через какое-то время и такие изделия требуют заточки. Затупившееся сверло будет слишком сильно греться в процессе работы, издавать неприятный визжащий звук и в целом снижать качество сверления. Для самостоятельной заточки подойдет тот же станок, что и в предыдущей инструкции. Для охлаждения прекрасно подходит обычная вода. Важно учитывать тот факт, что заточка победитового изделия может выполняться только с применением алмазного камня, простые наждачные камни для этого не подходят.

Прежде чем начинать работу, убедитесь, что ее можно осуществить, для этого измерьте высоту режущей части изделия: если высота напайки составляет порядка 1 см, можете приступать к заточке.

Чем более твердым является металл, тем медленнее должна быть обработка. Сверло затачивается короткими касаниями алмазного камня. Как правило, на заточку уходит немного времени, т.к. по своей сути данная процедура сводится к небольшой подправке кромок. Контролируйте каждый этап работы, важно не удалить лишнего с рабочей победитовой части изделия.

Схема устройства победитового сверла.

Процесс заточки сверл с напайками практически соответствует операции для сверл небольшого диаметра, т.е. заточка задней части делается плоской. Сверло стачивается до самой напайки.

Переднюю поверхность тоже рекомендуется подточить. Если напайка изделия сточилась непосредственно до поверхности сверла, без подточки не обойтись. Без нее существенно снизится срок службы самого изделия и качество работы. Переднюю поверхность подтачивают с учетом того, чтобы центр напайки стал меньшей толщины.

При выполнении каждого этапа работы нужно следить, чтобы режущие стороны изделия были одного размера. Если так сделать не получается, смещенный центр будет приводить к снижению качества и нарушению геометрии будущих отверстий.

Вне зависимости от агрегата, использующегося для заточки, необходимо следить за соотношением задних и передних углов кромки реза по отношению к вращению. Еще одно правило, в особенности актуальное для заточки сверл по бетону: чем выше твердость материала, тем более высоким нужно делать угол заточки. В случае с победитом он должен равняться 170°.

Нельзя, чтобы сверло перегревалось. Это может привести к образованию трещин и отслоению твердосплавных пластин. Чтобы это предотвратить, сверло нужно время от времени охлаждать жидкостью. Для охлаждения подходит обыкновенная вода.

Вернуться к оглавлению

Полезные рекомендации по заточке сверл

Таким образом, непосредственно в процессе заточки ничего сложного нет. Нужно лишь максимально внимательно и ответственно отнестись к процессу, постоянно следя за тем, чтобы кромки имели правильную длину и соотношения, максимально соответствующие заводским.

Важно контролировать температуру нагрева сверла. Перегрев, как уже отмечалось, приводит к растрескиванию материала.

Если вы не уследили и наконечник нагрелся слишком сильно, не нужно сразу опускать его в воду, т.к. резкое охлаждение тоже может привести к появлению трещин. Дайте материалу остыть естественным образом, т.е. на воздухе.

Не удивляйтесь, если после заточки сверло будет работать не так эффективно, как после покупки. Это особенно актуально для победитовых сверл. Изделия разной марки затачиваются тоже по-разному, и воспроизвести все условия дома попросту невозможно. Если у вас не получилось добиться достойного результата при заточке рассмотренными способами, лучше купите новое сверло и относитесь к нему более бережно.

Чтобы продлить срок эксплуатации комплектующих, следуйте всем рекомендациям производителя, к примеру, сверла для металла используйте только для работы с металлом, сверлить ими бетон не стоит. Следите за тем, чтобы сверло не перегревалось во время работы. Периодически выключайте дрель и смачивайте его водой. Отверстия создавайте постепенно, не нужно пытаться делать их с первого же захода, подвергая тем самым сверло экстремальной нагрузке.

Следуйте приведенным рекомендациям, и ваши сверла будут служить максимально долго. А при необходимости теперь вы сможете заточить их своими руками, используя рассмотренные инструкции. Удачной работы!


moiinstrumenty.ru

как правильно заточить сверло своими руками, видео советы

Наверное, не нужно доказывать то, что любой инструмент, в том числе и свёрла по металлу имеют одно неприятное свойство – затупляться в процессе работы. При этом скорость такого процесса напрямую зависит от частоты использования сверла и объёмов, выполняемых им работ.

Очень часто человек не обращает на это внимание пока сверло окончательно не придёт в негодность, после чего его попросту выбрасывают, что крайне расточительно. А происходит это по той простой причине, что не многие знают, как правильно затачивать свёрла по металлу, притом, что все работы можно провести самостоятельно, подручными инструментами, которые всегда найдутся в мастерской у настоящего хозяина.

Как определить, что сверло стало тупым?

Для обработки металла можно использовать только очень острый инструмент. Если в процессе высверливания отверстия будет слышен не совсем приятный скрежет в месте, где сверло касается металла, то — это первый признак что инструмент требует заточки. При появлении такого малоприятного звука целесообразно прекратить все работы.

Если этим пренебречь, то в процессе вращения сверло начнёт выделять много тепла, которое совместно с трением приведёт к ускоренному износу инструмента.

Обычно для бытовых нужд умельцами используются свёрла небольшого диаметра до 16 мм. Естественно, затачивать их удобнее на специальном оборудовании, но стоимость таких приборов для использования в быту неоправданно высока и поэтому их приобретают крайне редко. Однако в кладовке или в гараже рачительного хозяина всегда найдётся приспособление, которым можно выполнить заточку инструмента:

  • точильный стакан с кругом из абразивного материала;
  • шлифовальная машинка;
  • электрическая дрель со специальной насадкой.

Для заточки сверла по металлу подойдёт и любой другой инструмент, на котором можно закрепить точильный камень и привести его во вращение. Однако необходимо чтобы такое устройство обеспечивало скорость вращения не меньше 1500 об/мин.

Подготовительный этап перед заточкой

Перед тем как начинать заточку инструмента необходимо подготовить очки для защиты глаз и перчатки, чтобы не повредить руки, а также банку с обычной водой. Объяснять важность техники безопасности, наверное, нет никакого смысла, так как здоровье человека, прежде всего.

В процессе работы микроскопические частички металла, искры и крупинки абразивного круга могут разлетаться в хаотическом порядке. Если не обеспечить защиту открытых участков тела, то металлическая стружка и пыль может проникать в кожу. Но особой опасности подвержены незащищённые глаза при попадании, в которые любого инородного тела могут возникнуть большие проблемы со здоровьем.

В свою очередь, банка с водой понадобиться для охлаждения затачиваемого сверла, так как в процессе трения поверхностей точила и инструмента происходит большое выделение тепловой энергии. Если своевременным охлаждением сверла пренебречь, то произойдёт его перегрев и в процессе его использования по прямому назначению оно может быстро сломаться или снова затупиться.

Технологическая последовательность заточки

Естественно, просто подготовить защитную амуницию и точильный станок — далеко не достаточно. Нельзя приступать к работе не ознакомившись с технологией заточки свёрл для чего целесообразно просмотреть видео. Даже несмотря на то, что сама процедура не слишком сложная, однако, она предусматривает строгое соблюдение последовательности проведения работ.

Помимо этого нужно знать, каким способом точить разные свёрла. Это можно определить по форме, придаваемой режущим граням устройства. На сегодня специалистами рассматривается одноплоскостная, двухплоскостная, коническая, цилиндрическая и винтовая методика заточки инструмента.

Для определения качества заточки сверла необходимо скрупулёзно обсмотреть его после окончания работ. Основными факторами, которые свидетельствуют о том, что инструмент стал острым, являются следующие:

  • режущий край сверла по завершении заточки должен оставаться симметричным по отношению к своей оси;
  • смежные режущие кромки должны оставаться одинаковыми по длине относительно центральной оси;
  • также одинаковыми должны оставаться и параметры наклона угла заострённых краёв.

Заточка сверла должна начинаться с задней поверхности инструмента и продолжаться в соответствии с определённой последовательностью.

  1. Задний край режущей кромки максимально плотно притискивается к точильной поверхности. Очень важно всё время поддерживать первоначально установленный угол.
  2. Не имея никаких навыков, процедура может не получиться с первого раза. Поэтому нужно быть готовым сделать несколько попыток.
  3. После каждой попытки важно внимательно осмотреть форму сверла.
  4. Работа должна продолжаться до момента, когда задней поверхности инструмента будет придана правильная конусообразная форма.

Только после того, как будет получена необходимая форма, можно переходить к заточке режущей поверхности. При проведении работ необходимо контролировать, чтобы заточка каждого пера была одинаковой. Большую важность имеет соблюдение правильного угла заточки.

В случае с одноплоскостным методом заточки задняя поверхность обрабатывается в одной плоскости при точном соблюдении угла в пределах 28–30 градусов. Такой метод считается одним из самых простых и используется для инструмента с сечением менее 3 мм. Однако для полного осознания процесса целесообразно ознакомиться с видео о том, как правильно выполнить заточку сверла.

При выполнении работы таким методом сверло прижимается под установленным углом к поверхности точильного круга. В процессе заточки инструмент перемещают не переворачивая. Зачастую это может привести к тому, что режущая кромка может раскрошиться, особенно если для изготовления сверла использовался низкокачественный металл.

Чтобы заточить режущий край инструмента с большим сечением используют коническую заточку. Такой вариант сложнее рассмотренных ранее и поэтому нужно ознакомиться с видео, после чего придерживаться определённых этапов работ.

  1. В левую руку берут рабочую часть инструмента, а в правую хвостовой конец. Рабочая часть должна удерживаться в максимальной близости к заборному конусу.
  2. Не изменяя положения, сверло прижимают режущей частью и задней поверхностью к торцевой части точильного круга.
  3. Правой рукой, в которой удерживается хвостовой край инструмента, выполняют покачивающие движения таким образом, чтобы образовывалась конусная форма со стороны задней грани.
  4. После того как будет заточено одно перо, переходят ко второму, в точности повторяя весь процесс.
  5. Важным нюансом такой процедуры является то, что сверло нельзя отрывать от поверхности точильного круга.

Существует ещё один метод конической заточки. Для этого сверло также берут в левую руку со стороны режущей кромки, а правой за обратный конец. Но к точильному кругу прижимают только рабочую часть инструмента. Плавными движениями без отрыва от точила сверло проворачивают вокруг оси, тем самым равномерно затачивая заднюю поверхность инструмента.

Нюансы заточки сверла, которые нужно знать

Проводя работу важно стараться сохранять форму инструмента, которую ему придали ещё на заводе. Благодаря этому выдерживается правильный угол. Коническую заточку используют в основном для свёрл сечением до 10 мм. Для инструмента с большим размером дополнительно необходимо выполнить подточку.

В процессе подточки будет уменьшаться размер переднего и заднего угла, и расти угол рабочей кромки. Благодаря этому увеличивается срок службы инструмента и уменьшается ширина поперечной кромки, которая не принимает участия в сверлении.

В промышленных условиях, после того как инструмент заточен, выполняется доводка. Такое мероприятие позволяет избавиться от мелких зазубрин, оставшихся после основного процесса. Благодаря этому сверло меньше подвержено износу. Поэтому по возможности доводкой лучше не пренебрегать.

Разобраться, как правильно заточить свёрла по металлу не так уж и сложно, особенно если просмотреть видео проведения работ. Выполняя все работы самостоятельно, человек должен набраться терпения, так как не всегда всё получается с первого раза. Если терпения и желания заниматься самостоятельно заточкой инструмента нет, то можно обратиться за помощью к специалистам или просто приобрести новое сверло.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как заточить сверло по металлу правильно

Добавил(а): Ксения Зубкова 24 марта

Со временем сверло «вгрызается» в металл хуже. По этой причине его бросают в мусорное ведро и меняют на новое. Однако к проблеме можно подойти по-хозяйски: с помощью специальных приспособлений заточить затупившееся сверло и вернуть его в рабочее состояние. Причём снова сделать режущий инструмент острым можно в домашних условиях, не прибегая к «высоким технологиям».

Виды заточки

Заострить сверло, которое стало плохо погружаться в металл, можно по-разному. На это влияет сфера применения режущего инструмента и его диаметр. Исходя из этих критериев, заточка бывает одноплоскостной, конической и доводкой. Большинству мужчин, которые пользуются сверлом по металлу, привычнее выполнять одноплоскостную процедуру, считаемую наиболее простой. Но она, как и другие виды заточки, подходит не для каждого режущего инструмента.

Прибегать к одноплоскостной заточке следует в том случае, если диаметр затупившегося сверла составляет не более 3 мм. Правда, делая режущий инструмент острым таким способом, надо соблюдать предельную аккуратность, иначе ему грозит поверхностное разрушение. Чтобы одноплоскостная заточка прошла успешно, нужно приложить сверло к абразивному кругу и передвигать в одном направлении с его поверхностью.

Применять коническую процедуру полагается тогда, когда нужно придать остроты крупному изделию, предназначенному для резки металлических листов и деталей. Такая заточка предполагает, что сверло фиксируется двумя руками и обрабатывается последовательно. Затем с режущим инструментом проводят так называемую доводку. Её требуется выполнять после и одноплоскостной, и конической заточки. Доводка — это процедура, которая шлифует режущую кромку сверла так, чтобы не оставалось даже мелких зазубрин.

Углы, под которыми выполняется процедура

Затупившееся после интенсивной и длительной эксплуатации сверло принято затачивать под углом 1200. Это универсальный параметр заточки для любого материала, но он подходит только для изделий, имеющих диаметр менее 1, 2 см. А если этот размер составляет от 12 до 80 мм, то режущий инструмент обрабатывают под иным углом. Главное, выбрать его исходя из материала.

Выбирать угол надо ориентируясь на то, в каком металле необходимо просверлить дырки

Заточка сверла под углом, выбранным наугад, сделает его острым, но непременно испортит. Оно будет плохо просверливать отверстия и быстро нагреваться или ещё хуже — сломается во время использования.

Как наточить затупившееся сверло с помощью простых приспособлений

Вернуть режущему инструменту его свойства можно с помощью абразивного бруска. Им подтачивать сверло придётся вручную, аккуратно убирая лишний металл. Но на это дело уйдёт так много времени, что в следующий раз точно захочется сделать изделие острым любым приспособлением, но только не абразивным бруском.

Но понять, что представляет собою заточка абразивным бруском, никому не помешает. Чтобы узнать нюансы обработки режущего инструмента таким приспособлением, можно посмотреть следующее видео:

Электроточилом

Приспособление, которое работает от электросети и может подточить сверло, есть не у каждого. Но у него есть огромный плюс: в домашних условиях легче всего приспособиться обрабатывать затупившееся изделие именно электроточилом. Заточку этим инструментом полагается начинать с кромки, располагаемой в том же направлении, что и ось абразивного круга. Как долго снимать лишний металл со сверла, надо определять «на глазок». Заканчивать работу следует в тот момент, когда исчезнет тень от кромки на канавке.

В заточке сверла посредством электрического точила надо соблюдать определённую последовательность. Первым делом надо обрабатывать заднюю поверхность кромки, и только после этого приступать к снятию ненужного слоя со второго края затупившегося режущего инструмента. Обтачивая сверло по металлу точилом, следует придерживаться правил:

  • обращать внимание на угол заточки изделия;
  • следить, чтобы сверло было зафиксировано на оси вращения;
  • наблюдать за процессом, дабы кромки получились одинаковой длины;
  • излишки металла следует снимать постепенно, медленно расширяя зазор между шайбой точила и обрабатываемым изделием;
  • завершая заточку, необходимо придать кромкам сверла форму конуса.

Заточить сверло электрическим приспособлением просто, но для этого потребуется напрягать зрение, не упуская из виду никакой мелочи. Дабы научиться правильно концентрировать внимание на процессе обработки, нужно потренироваться, возможно, приведя в негодность несколько изделий для сверления металла.

Видео о работе электрическим точилом

Обработка болгаркой

Заточка сверла угловой шлифовальной машиной предусматривает следующее: режущий инструмент фиксируется в тисках, выбирается угол крепления, затем на болгарку монтируется диск, который вращается и подводится к кромкам затупившегося изделия. Этот способ придания сверлу потерянной за годы эксплуатации остроты отличается большим количеством минусов:

  • болгарку требуется ставить на ровную поверхность диском вниз и держать на своём месте, для чего необходимо заручиться чьей-то помощью или воспользоваться тисками, которыми выполняют работу столяра;
  • шлифовальная машинка может испортить сверло, если будет зафиксирована ненадежно;
  • во время заточки режущего инструмента болгаркой есть большой риск получить травму, так как сверло может случайно соскочить с вращающегося диска;
  • затачивать болгаркой целесообразно лишь изделие, имеющее небольшой диаметр;
  • шлифовальной машинкой невозможно произвести доводку, придающую режущему инструменту ровность и гладкость.

Роль подставки для режущего инструмента во время его заточки болгаркой должен выполнять край щитка, прикрывающего абразивный диск. Поворот заслона можно изменять. Приступая к обработке сверла, его требуется расположить так, чтобы на него было удобно ставить палец для опоры.

Видеоматериал о применении болгарки для заточки свёрл по металлу

Использование насадки дрели

Дрель крепится точно так же, как и болгарка, поэтому характеризуется аналогичными недостатками. К тому же к ним можно добавить и ещё один: сверло по металлу получится заточить только электрическим инструментом, имеющим кулачковый патрон, в который вместо сверла надо вставлять держатель диска от болгарки.

Дрель, которую планируется использовать для заточки сверла по металлу, рекомендуется оснастить шлифовальным диском с наклеенным на него отрезком наждачной бумаги. Желательно, чтобы основа, на которую приклеивается шероховатый материал, была очень твёрдой.

Если планируется заточить режущий инструмент ручной дрелью, то надо морально подготовиться к трудностям. Всё-таки у неё нет ничего, что можно сделать подставкой для сверла. Поэтому в качестве неё приходится использовать какой-нибудь подручный предмет.

В общем, приступая к шлифовке изделия дрелью, нужно найти две ровные поверхности. Одна из них станет площадкой закрепления самого прибора, а другая — подставкой для сверла. Обе поверхности, например, стол и ящик, надо разместить так, чтобы они находились на одной линии. Между ними полагается в вертикальном положении установить диск, вставленный в патрон ручной дрели.

Видео об обработке режущего инструмента дрелью

Особенности заточки различных видов свёрл

Сверло по металлу может быть победитовым, спиральным и ступенчатым. К заточке каждого предъявляются определённые требования. Но перед тем как выяснять, каким образом можно вернуть сверлу потерянные со временем свойства, следует осмотреть его и испытать в работе. Это позволит понять, действительно ли изделие нуждается в шлифовке. Признаками тупого режущего инструмента считаются его сильный нагрев, громкие звуки, раздающиеся во время его применения, и некачественное сверление. Правда, прибегать к заточке разумно не всегда. Сверло, длина режущей поверхности которого составляет более 1 см, лучше выбросить.

Как отшлифовать победитовое сверло?

Чтобы победитовое изделие для создания отверстий в металле снова хорошо вгрызалось в материал, требуется вооружиться не только инструментом для заточки, но и охлаждающей жидкостью. Простым наждачным камнем заточить сверло этого типа не выйдет, придётся вооружиться электрическим точилом.

Чтобы режущий инструмент стал сверлить металл так же эффективно, как раньше, на приспособлении, используемом для его заточки, следует уменьшить количество оборотов в секунду. Дело в том, что чем выше прочность материала, тем ниже должна быть скорость его обработки.

Победитовое сверло полагается шлифовать короткими касаниями к точилу. Процесс заточки этого изделия требует повышенного внимания, ведь кромки победитового сверла заостряются довольно быстро. Каждая режущая сторона инструмента должна быть заточена так, чтобы соответствовать по своим размерам другой стороне. Если это правило будет нарушено, то центр оси вращения сместится, и сверло будет проделывать в металле чересчур большие и кривые по краям дырочки.

Во время шлифовки режущего инструмента важно держать под контролем соотношение заднего и переднего углов режущей кромки. Необходимо смотреть и за тем, чтобы сверло не становилось горячим, поскольку это может привести к появлению трещин и сколов. Если вдруг изделие, обрабатываемое точилом или другим приспособлением, нагреется, то его необходимо опускать в специальную жидкость или простую воду. Но, видя, что наконечник покраснел и накалился, не стоит сразу охлаждать его, дабы не допустить повреждения. До погружения в воду сверло должно остыть под воздействием воздуха.

Каким образом затачивать спиральное изделие?

Чтобы вернуть остроту сверлу в виде спирали, нужно отшлифовать его задние грани. Во время этого процесса следует следить за тем, затачивается ли одно перо сверла так же, как другое. Делать это без специального агрегата очень сложно, тем более тому, кто не имеет опыта в заточке свёрл по металлу.

При заточке спирального сверла собственноручно вряд ли получится придать идеально правильную форму задним граням и заданному заднему углу. Поэтому шлифовать подобное изделие разумнее на специальном станке или приспособлении. Лишь бы в хозяйстве было обычное зубило, а у мужчины, которому требуется обработать затупившееся спиральное сверло, имелся опыт заточки режущих инструментов.

Как правильно обработать ступенчатое сверло?

Режущий инструмент по металлу, имеющий вид ступенек, затачивать в несколько раз труднее, чем спиральное сверло. Изделию с прямой канавкой для выведения стружки следует возвращать потерянную остроту по определённой схеме. По режущим краям ступенек со стороны жёлоба полагается проводить диском, совершая лёгкие касания.

При обработке ступенчатого сверла нельзя смещать угол, образующийся между поверхностью сзади ступеньки и канавкой. Ещё больше нюансов заточки у изделия, жёлоб которого спиральный. Технология его обработки ничем не отличается, но требует предельной аккуратности и большого опыта в шлифовке свёрл.

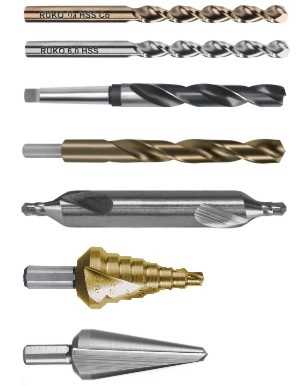

Галерея свёрл разного вида

Оценка качества шлифовки

Заточив сверло по металлу, надо обязательно проверить, всё ли сделано правильно. Контроль качества обработки режущего инструмента проверить легко. Нужно только осмотреть перемычку, расположенную по центру торца наконечника изделия, оценить длину режущих кромок и занижение.

Если заточка произведена без ошибок и не испортила сверло, то перемычка будет расположена по центру торца наконечника. При правильной реабилитации затупившегося инструмента его кромка будет находиться между наиболее глубокими точками желобов, через которые выводится металлическая стружка. Это значит, что края заточенного сверла должны быть короткими.

Далее требуется проверить длину режущих кромок — промежуток между перемычкой и краем сверла по линии края, осуществляющего разрез металла. Этот параметр можно измерить обычной линейкой или циркулем. Естественно, ни одна кромка не должна отличаться от другой. В противном случае придётся снова взять приспособление для заточки и обработать поверхность, оказавшуюся короткой.

Понять, есть ли у кромок сверла занижение, можно, если поставить его вертикально, чтобы наконечник указывал на пол, и упереть перемычку в какую-нибудь плоскую поверхность. Потом нужно бросить взгляд на заднюю поверхность, находясь при этом сбоку заточенного изделия. Если виднеющаяся кромка не поднимается постепенно вверх, то над режущей зоной сверла необходимо снова потрудиться.

Заточка свёрл, без сомнения, требует мастерства. Набить руку в этом деле можно. Надо только изучить все тонкости процесса и воочию увидеть, как выполняется шлифовка затупившихся режущих инструментов.

По образованию - филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

prorab.guru

основные способы и правильный угол заточки, советы специалистов

Инструменты со временем приходят в негодность: тупятся, ломаются и трескаются. Устранить получается не все последствия использования, из-за чего приходится приобретать новые приспособления, но некоторые все же можно восстановить и дать им вторую жизнь. Особенно это касается свёрл, которые в процессе применения могут не только сломаться, но и затупиться.

Разновидности свёрл по металлу



Проделать отверстие в цветных металлах, стали, чугуне сегодня получится без использования специального оборудования. Для подобных целей понадобится лишь качественная дрель и хорошие свёрла.

Этот вид изделий выпускают разных форм. Например, режущий инструмент в виде спирали, образуют которую несколько продольных канавок, выводящих стружку. Такое приспособление принято называть спиральным.

Сверло по металлу ещё может быть такого вида:

  • корончатым;
  • конусным.

Последний вид имеет коническую форму. Таким изделием сверлят отверстия различных диаметров в зависимости от конечной и начальной окружности конуса. Работать с первыми легче, ведь каждая ступень в них означает определённый диаметр, а при использовании последних придётся постоянно контролировать над процессом.

Корончатые свёрла лучше всего применять для высверливания углублений больших диаметров. Ещё они эффективны при многослойном сверлении сразу нескольких листов металла. Благодаря конструкции этих изделий, не нужно использовать более мощные инструменты, так как силы резания сохраняются небольшими.

Чтобы корончатое сверло прослужило как можно дольше, необходимо следить за отсутствием вибрации и охлаждением металла. Во время их покупки необходимо обращать внимание на инструменты с усиленными хвостовиками, не проскальзывающими в патроне.

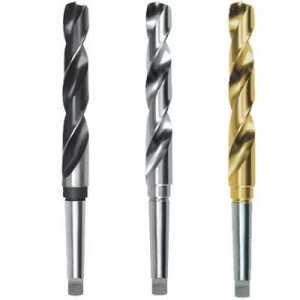

В основном хвостовики выпускают в конической и цилиндрической формах. Шестигранники встречаются очень редко. Инструменты с цилиндрическим хвостовиком фиксируют в трехкулачковом патроне, поэтому их диаметр не превышает 12 мм.

Разумеется, промышленные изделия с коническим хвостовиком рассчитаны под сверлильные станки. Их максимальный размер может достигать 60 мм. Если не совпадает конус инструмента и шпинделя, то применяют переходную втулку.

Маркировка свёрл

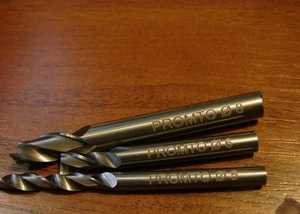

Свёрла маркируют специальными обозначениями. На них указывается чаще всего марка стали и диаметр. Правда, на слишком маленьких инструментах до 2 мм ничего не отмечают. Изделия толщиной более 3 мм несут ещё сведения о производителе и классе точности.

Когда сверло выполнено из быстрорежущей стали, то на нём стоит маркировка в виде буквы Р. Остальные цифры с буквами обозначают, сколько и какой компонент находится в сплаве.

Предположим, если на приспособлении указано К6 – это значит шесть частей кобальта. При выборе длинных изделий по металлу, следует обращать внимание именно на присутствие такого компонента, ведь он улучшает теплостойкость изделия.

Признаки тупого сверла по металлу

Большинство людей продолжают выполнять необходимые работы затупленным инструментом, пока оно не поломается. В результате им приходится его выкидывать и покупать новое.

Происходит это потому, что неопытные мастера просто не знают, как осуществляется заточка свёрл. Восстановить затупившийся инструмент получится даже самостоятельно, применяя инструменты, имеющиеся в любой мастерской.

Сверлить следует только заточенным изделием. В том случае, если при создании отверстия услышите скрип в месте, где соприкасается сверло с металлом, значит, оно затупилось.

В этом случае инструмент будет сильно тереться о сталь, прокручиваться и выделять тепло во время работы. Лучше не дожидаться, когда приспособление сломается, а перейти к заточке сверла по металлу своими руками.

Чем точить изделие в домашних условиях



Крупными свёрлами по металлу домашние мастера в быту обычно не пользуются, самые популярные размеры — 0,5—18 мм. Конечно, лучше всего работу по заточке таких инструментов выполнять на станке. Если такого оборудования нет, то подойдёт небольшой наждак, который есть у каждого в гараже.

Кроме этого, для заточки сверла по металлу можно использовать насадку на электродрель или болгарку. Но перед работой необходимо прочно зафиксировать электроинструмент на ровной поверхности. С их помощью получится сделать вращающийся наждачный камень либо заточный диск.

Можно сделать приспособление для заточки свёрл своими руками. Во время их обработки не стоит забывать о технике безопасности. Надо обязательно выполнять работу в защитных очках, чтобы избежать травм.

Более того, важно при заточке охлаждать изделие, иначе сталь утратит прочность, поэтому нужно периодически опускать инструмент в ёмкость с холодной жидкостью. Воду стоит разместить возле закреплённого электроинструмента или точильного станка.

Способы заточки свёрл по металлу

Одноплоскостная обработка в домашних условиях. К такому варианту прибегают, когда требуется заострить изделия не более 3 мм.

Минусом этой заточки является то, что во время работы может произойти выкрашивание кромки. Эта методика нуждается в особой аккуратности. Суть её в том, что сверло прикладывается к кругу и передвигается параллельно рабочей поверхности.

Втулочная или двухплоскостная заточка

Этот вариант широко используется мастерами для заострения изделий. В таком случае применяют специальные втулки. Первым делом надо взять в левую руку сверло за рабочую поверхность, потом его следует подвести к заборному конусу, удерживая правой рукой приспособление за хвостик.

Режущая кромка изделия будет прижиматься к торцу точильного круга и в итоге сверло при помощи правой руки станет проворачиваться вокруг собственной оси. Таким способом заточится задняя поверхность инструмента.

Главное — сохранить при вращении инструмента правильный угол, образующийся между торцом шлифовального камня и его наклоном. Именно для этого и применяют специальные втулки, чтобы соблюдать угол заточки сверла по металлу.

Затачивание коническим способом

Когда приступают точить спиральные свёрла своими руками, сначала обрабатывают заднюю, а потом уже режущую часть. Работа выполняется следующим образом:

  • В первую очередь поверхность приспособления необходимо прижать к шлифовальному кругу или камню так, чтобы не осталось никаких интервалов.
  • При проведении заточки угол надо держать постоянно одинаковым.
  • Необходимо обратить внимание на кончик изделия сбоку: если задняя поверхность обработана правильно, то будет виден ровный конус.
  • Затем можно переходить к заострению режущей кромки своими руками, при этом строго соблюдая угол.

Использование насадок для заточки свёрл по металлу

Такой удобный метод предполагает применение специальных приспособлений для заострения изделий. К плюсам этого способа можно отнести простоту использования и универсальность. Это устройство обладает цилиндрической формой.

На нём находится, с одной стороны, присоединительный узел, с помощью которого насадка надевается на шпиндель дрели, а с другой — имеются выемки для установки свёрл определённой ширины. Для обработки необходимо изделие вставить в отверстие, после чего останется привести устройство в движение двигателем дрели и соблюдать угол заточки.

Доводка после заострения сверла

Без чистовой обработки изделия не получится устранить шероховатости и добиться гладкой поверхности. Ко всему прочему, свёрла, подвергающиеся доводке, обретают износостойкость.

Желательно её выполнять точильными кругами, изготовленными из зелёного карбида кремния. Осуществляя доводку важно соблюдать симметричность осей. Чтобы не допустить ошибки, лучше проверить правильность заточки угла сверла шаблоном, который можно сделать самостоятельно из таких материалов:

  1. Алюминий.
  2. Медь.
  3. Сталь.

Листы из них должны иметь толщину примерно 1 мм. Наиболее долговечными получаются изделия из стали. Посредством шаблона удастся выяснить длину кромок для резки, а ещё угол между перемычкой и режущей частью. Его делать следует перед началом использования нового инструмента, чтобы перенести с последнего нужные углы.

Проще всего определить правильность подточки — осуществить пробное сверление. Когда режущие перья заточены неравномерно, у менее нагруженной части стружка из отверстия будет выходить в малом количестве. Иногда она вылетает лишь через одно углубление. Причём диаметр проделанной выемки может превышать толщину сверла.

После заточки сверла по металлу, необходимо обратить внимание на его симметричность. Чтобы удостовериться, насколько правильно проведена работа, понадобится обычная дрель. Таким инструментом сверлят пластик, а затем проверяют с какой стороны больше пойдёт стружки. Именно эту грань и надо будет доработать.

Правила хранения новых и заточенных изделий

В процессе переноски и хранения свёрл по металлу, необходимо следить, чтобы они не тёрлись друг о друга. Помните, что доставая приспособление из общей коробки, режущие рабочие кромки будут тупиться о соседние изделия.

Поэтому лучше сделать индивидуальные втулки или отверстия для хранения их в вертикальном положении. Вдобавок ко всему, рекомендуется подписать размеры, чтобы поиски сверла необходимого размера не занимали много времени. Безусловно, надо контролировать влажность в помещении, чтобы избежать коррозии изделий.

Рекомендации для заточки свёрл по металлу

Спиральные изделия следует обрабатывать по задним кромкам. Они должны получиться абсолютно одинаковыми после работы.

Причём делать это не так просто, особенно в ручном режиме, поскольку необходимо выдерживать определённую форму и угол инструмента во время заточки.

Прежде чем приступить к заострению режущего инструмента, желательно потренироваться сначала на нерабочих изделиях. Ещё стоит учитывать тот факт, что сверление выполняют именно боковые кромки приспособления.

Заточку проводят, чтобы вернуть заводскую форму режущей части изделия. При работе стоит придерживаться основного правила заострения инструментов с напайками из различных сплавов: чем тверже материал обрабатываемого сверла, тем ниже скорость заточки.

instrument.guru

Как правильно заточить сверло по металлу, особенности заточки и видео советы

В домашнем хозяйстве самым востребованным электроинструментом является дрель. Используя надежного помощника можно не только высверливать практически любые отверстия, но и вырезать места под установку электромонтажных приборов, включая розетки, выключатели.
Но для этого вам обязательно понадобится набор сверл. Выпускаются сверла для работы с любыми материалами.
В процессе работы сверла тупятся и нуждаются в заточке.
Размещенный ниже материал рассказывает, как правильно заточить сверло по металлу.
Для выполнения сверлильных работ выпускаются специальные инструменты, самым распространенным из которых является сверло

Внимание! Для работы с различными материалами выпускаются специальные сверла с разным углом заточки сверла.

Кроме того, на углы заточки влияет структура материала.Но обо всем по порядку.

Виды свел

Что такое сверло и как его заточить

Фото сверла по дереву

Сверлом называется режущий инструмент, выполняющий процесс резания за счет вращательного движения при осевой подаче.

Сверла применяются не только для изготовления сквозных отверстий различных диаметров, но и для рассверливания уже существующих отверстий.Применяя сверло, вы можете просверлить сквозное отверстие, сделать углубление нужного диаметра, выполнить сверловку на требуемую глубину.

Но для выполнения перечисленных работ вам понадобится сверло нужного диаметра.

К тому же сверло должно быть правильно заточенное.
А для того чтобы узнать, как заточить сверло, надо уточнить, для какого материала инструмент будет использоваться.

Конструктивно сверла выпускаются спиральные, плоские или перовые, кольцевые, центровые, для глубокого или одностороннего резания.
Спиральные сверла выпускаются различных диаметров. Диапазон 0,1…80 мм при длине рабочей части до 275 мм.
Плоские сверла используются для изготовления отверстий большого диаметра на большую глубину. Конструктивно режущая часть выполнена в виде лопатки, крепится к державке.
Кольцевые сверла выполнены в виде пустотелой трубы, у которой работает узкая кольцевая режущая часть.
Центровые сверла используются для центровки деталей при точении.

Но все перечисленные инструменты в процессе работы тупятся. А раз сверла тупятся, их надо затачивать. А чтобы узнать, как правильно заточить сверло, надо представлять, для какого материала будет использоваться инструмент и од этого менять угол наклона заточки.
Реже всего тупятся сверла при работе по дереву. Если вы используете сверла при сверловке только по дереву, то такие сверла не требуют заточки на протяжении нескольких месяцев или лет. Надо только бережно относиться к их хранению и использованию.
Для нас же важно научиться затачивать сверла при работе по металлу, бетону.

Затачиваем сверла для работы по металлу

Для того чтобы узнать, как правильно заточить сверло по металлу, достаточно прочитать приведенную ниже статью.
Чтобы произвести заточные работы, надо иметь не только заточное оборудование, но и средства защиты.
Из средств защиты надо обязательно приобрести защитные очки.
А для заточки сверла лучше всего купить заточной станок.

Несколько слов о заточном станке

Чаще всего заточной станок изготавливается на основе небольшого электродвигателя переменного тока 220 в.

Частота вращения заточного станка от 1500 об/мин.

Станок должен быть оборудован в обязательном порядке прозрачным защитным экраном, подпятником.

В домашних условиях не следует использовать сверла диаметром более 16 мм.

Так как правильно заточить сверло по металлу, если сверло затупилось?

О том, что сверлу требуется заточка, можно судить по появляющемуся характерному скрипу при сверлении, особенно в его начале. Одновременно сверло начинает сильно нагреваться, что еще больше приводит к его стиранию.

Точатся сверла на специальных заточных станках. В домашних условиях сверла можно затачивать на простом точиле с камнем, при помощи болгарки с насадкой, на наждачке.
Итак, как правильно заточить сверло по металлу?
Как затачивать сверло, определяет форма задней плоскости сверла.
Дело в том, что заточка сверла производится по задним граням.
Внимание! Правильно заточенное сверло имеет два зуба, заточенные абсолютно одинаково.Говоря о видах заточки, отметим, что их бывает несколько.
Самый простой, одноплоскостной.
Для выполнения одноплоскостной заточки сверло приставляется режущей частью к заточному кругу параллельно. В процессе заточки запрещается перемещать или вращать сверло.
Это самый простой вид заточки. Но его рекомендуется использовать для сверл диаметром до 3 мм. Самым большим недостатком такого вида заточки считается разрушение режущей кромки сверла в процессе работы в виде выкрашиваемости.
Второй распространенный вид заточки называется коническим.
Данный вид заточки используется для сверл диаметром свыше 3 мм. Это более сложный вид заточки.
Коническую заточку сверла сложно выполнить вручную.
Для ее выполнения, надо взять сверло в левую руку, зажав рабочую часть. Правой рукой зажимается хвостовик.
Сверло прижимается режущей кромкой к торцу заточного круга под нужным углом.
Покачивая сверло правой рукой, создайте конусную поверхность на задней грани сверла.
Внимание! Плавными и медленными движениями руки затачивайте перо сверла, не отрывая его от поверхности камня.
Эти же действия выполните и для второй части сверла.
Внимательно следите за выдерживанием формы задней грани и углом заточки.
Для точного измерения углов заточки применяйте специальный прибор, называемый угломером.
Если измерительного прибора нет, можно сделать шаблон.
А какие углы надо выдерживать, где узнать их величину.
Угол заточки сверла по металлу выбирается из таблицы.

Важно! В процессе работы не перегревать сверло, перегрев приводит к послаблению стали. Обязательно делайте охлаждение и закалку водой.

Чтобы обеспечить требуемые углы заточки сверла, рекомендуется использовать специальные приспособления.
Приспособление позволяет затачивать углы сверла с выдерживанием требований таблиц.

Таблица угла заточки сверла, для различных материалов

Методы заточки сверл в домашних условиях, своими руками

О заточке сверла при помощи точильного камня мы рассмотрели. А еще как самому заточить сверло?
Если нет под рукой заточного станка, можно обойтись болгаркой.
Способ 1
Данный способ заключается в том, что сверло жестко крепится в тисках или приспособлении. Задается угол закрепления.
На болгарку устанавливается диск для работы по металлу. Вращающийся диск периодически подводится к плоскости сверла.
А как заточить сверло болгаркой, хорошо показано на предлагаемом видео.
Внимание! Предлагаемый вариант небезопасен. Лучше и надежнее будет, если закреплять сверло в приспособлении или тисках.

Видео: Заточка сверла болгаркой .special tooling

Способ 2
При этом способе заточки крепится болгарка. На болгарку устанавливается диск с мелкой наждачной бумагой.
Сверло держится рукой, прикладывается к диску режущей частью.
Все отлично видно, как заточить сверло по металлу болгаркой на видео.

Видео: Заточка сверла

Правила заточки победитовых сверл

А как заточить победитовое сверло? Победитовое сверло чаще всего используют для сверления отверстий в бетоне, кирпиче, камне.
В процессе работы сверло нагревается, издавая визжащий звук. Это первый признак, что сверло нуждается в заточке.
Чтобы заточить победитовое сверло, лучше воспользоваться точильным станком с алмазным диском. Внимание! Старайтесь выдерживать угол заточки. Для победитового сверла он равен 170º.
Заточка победитового сверла заключается в подправке затупившейся режущей кромки.

Работа с нждаком

Плавным касанием сверла к заточному камню подправьте переднюю поверхность сверла.
Сверло берется в левую руку ближе к режущей части, правой рукой держится за хвостовик. Сверло подводится к заточному камню, отрезному диску болгарки или грибу с установленным наждачным полотном.
Заточка заключается в подправке режущей кромки победитового сверла, которая при сверловке твердой поверхности затупляется.
Внимание! Надо помнить, что частота вращения заточного камня зависит от твердости сверла. Чем тверже материал сверла, том медленнее должен вращаться диск.
В процессе заточки необходимо следить за одинаковостью режущих сторон. В противном случае у вас получатся увеличенные и неровные отверстия. Важно не перекаливать сверло и охлаждать.

Видео: Сверла для плитки, заточка. И так каждый день

Выводы:

    — сверло можно заточить правильно и в домашних условиях самому;
    — сверла до 3 мм предпочтительнее затачивать одноплоскостным видом заточки;
    — для сверл свыше 3 мм рекомендуется применять коническую заточку;
    — для заточки можно использовать не только специальное оборудование, но и болгарку с наждачной насадкой;
    — заточку победитового сверла лучше производить на заточном станке с алмазным диском;
    — при заточке обязательно пользоваться защитными очками.

sdelalremont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
