Как припаять без паяльника быстро своими руками

Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

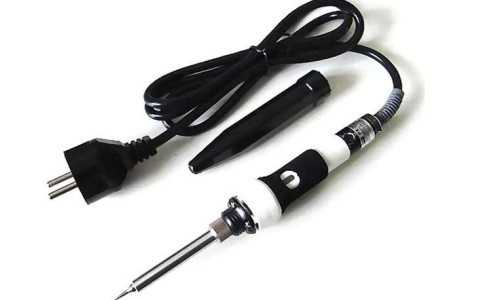

Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.

Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее.

Лужение без паяльника

Лужение — это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей. Оно производится для улучшения электрического контакта и повышения качества пайки.

Лужение можно выполнить без паяльника. Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе. В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 (еще лучше — чистое олово) и канифоли.

Пайка с помощью фольги.

Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно 20-30 мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени. Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на 2-3 с. После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова.

Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли. Пламя для разогрева подносится снизу детали, под участком пайки. После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

Вернуться к оглавлению

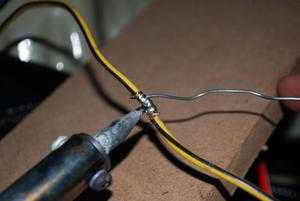

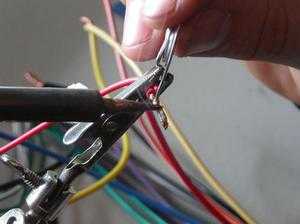

Пайка проводов без использования паяльника

Вопрос, как припаять без паяльника для медных проводов сечением до 0,75 мм², решается просто. Залуженные концы проводов скручиваются между собой. Участок пайки разогревается до подплавления слоя припоя. В качестве нагревателя надо использовать источник узконаправленного пламени: свеча, зажигалка, спички. Припоя, нанесенного на поверхность в процессе лужения, должно хватить для пайки проводов.

Если надо припаять провод к средине другого провода, то его конец следует обмотать вокруг места соединения (2-3 витка) или обхватить этот участок, согнув провод на 180º. Сама пайка производится аналогично соединению концов проводов.

Алюминевую посуду рекомендуется паять специальным припоем из олова и свинца.

При пайке более крупных проводов массы олова в залуженном слое может не хватить для надежного соединения. В этом случае следует сверху скрученного участка насыпать мелко натертый припой и нагревать до тех пор, пока он не расплавится и не заполнит зазоры в скрутке. Так можно припаять без паяльника медные провода диаметром до 2 мм.

Иногда необходимо припаять провод к плоской поверхности. Для этого конец провода и участок поверхности детали (корпуса) предварительно лудятся. Провод прижимается к плоскости детали, а сверху на участок пайки насыпается мелко напиленный припой. Нагревая снизу детали, обеспечивают расплавление олова.

Вернуться к оглавлению

Особенности пайки в желобе

Пайку проводов с диаметром до 3 мм можно произвести без паяльника с использованием желобка. Такой желобок делается из алюминиевой фольги толщиной порядка 0,8 мм. Пайка производится в следующем порядке. На концах соединяемых проводов снимается изоляция на длине порядка 30 мм. Оголенные концы скручиваются между собой или укладываются параллельно.

Фольга отрезается в виде короткой полоски шириной, равной ширине участка соединения, и изгибается в виде желобка, охватывая состыкованные провода. В желобок равномерно насыпаются измельченный припой и канифоль. Одним из концов фольга плотно оборачивается вокруг соединяемого участка так, чтобы припой не высыпался наружу. При работе используются пассатижи с тонкими носиками. Участок, покрытый фольгой, нагревается свечой, зажигалкой и т.п. до расплавления припоя. После затвердения массы фольга снимается.

Если необходимо, то лишний припой удаляется наждачной шкуркой или надфилем.

Вернуться к оглавлению

Пайка посуды или емкостей

Устройство самодельного паяльника.

Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более 6-7 мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС60. Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму (с расширением внутрь емкости). Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль. Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие.

Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении 4:1; олово и висмут в соотношении 30:1 или олово и алюминий в соотношении 99:1. Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

Вернуться к оглавлению

Пайка с использованием пасты

Необходимые инструменты для паяльника из скрепки: 1 –автогенная зажигалка, 2 – металлическая скрепка, 3 –плоскогубцы, 4 – шлицевая (плоская) отвертка.

Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. Для получения пасты «тиноль» в эмалированную емкость наливается 32 мл концентрированной соляной кислоты и смешивается с 12 мл воды. В жидкость вносится 8,1 г цинка, а после его растворения — 7,8 г олова. После окончания химической реакции производится выпаривание воды до образования пастообразного состава. Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина ,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли. Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры.

Пайка провода или детали производится в следующем порядке:

1. Участок пайки зачищается.
2. На него намазывается паста с помощью кисточки.
3. Участок пайки нагревается на пламени спиртовки или свечи до расплавления пасты.

При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, 738 г — цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

Вернуться к оглавлению

Самодельный паяльник

В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень (провод) диаметром 4-5 мм и длиной порядка 10 см. Один конец стержня стачивается в виде отвертки, а другой — закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева. Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании. Установка должна производиться быстро — одним движением руки. Припой и канифоль должны находиться в плоской емкости. Сама пайка провода или других деталей производится в непосредственной близости от источника нагрева.

Вернуться к оглавлению

Несколько советов, как пользоваться самодельным паяльником

В общем случае пайка представляет собой соединение двух металлов при помощи другого расплавленного металла. Такой металл, называемый припоем, должен заполнить пространство между деталями и схватиться с поверхностью соединяемых материалов.

В качестве припоя чаще всего используется оловянно-свинцовый сплав с разным содержанием олова; причем чем больше в сплаве олова, тем меньше температура его плавления. Так, распространенный припой марки ПОС40 (содержание олова 40%) плавится при температуре 230ºС, а ПОС60 (60% олова) — при 180ºС. Еще меньшую температуру плавления имеет оловянно-свинцовый сплав с введением висмута (припой марки ПОСВ33) — 130ºС. При пайке алюминия требуются специальные сплавы с температурой плавления более 400ºС. Стандартные оловянно-свинцовые припои реализуются в виде прутиков или проволоки диаметром до 2 мм.

Пайку не удастся осуществить без очистки деталей в зоне соединения от окисной пленки. Для этого необходимо использовать флюс, т.е. вещество, которое во время пайки не дает образовываться окисной пленке. При соединении медных деталей в качестве флюса обычно используется канифоль. Очистка поверхности заготовок может производиться при помощи паяльной кислоты или других кислот (например, ортофосфорная кислота применительно к пайке алюминия). Если необходимо осуществить пайку стальных изделий или оцинкованных деталей, то канифоль не поможет, тут следует использовать паяльную кислоту. Современный проволочный припой типа ПОС имеет канифоль внутри себя, что обеспечивает пайку меди без дополнительного флюса. Для соединения стальных и нихромовых элементов иногда используют флюс, выполненный по «народному рецепту» — аспирин.

Обобщенный механизм пайки металлов выглядит следующим образом. Соединяемые детали плотно прижимаются друг к другу. В зону пайки вводится припой и флюс. Участок пайки должен быть разогрет до температуры, достаточной для расплавления припоя и затекания его в зазор между металлами. До затвердения необходимо обеспечить нахождение расплава в зазоре. Обычно весь процесс легко производится при помощи паяльника, но спаять детали можно и без него. Для этого самое главное — найти альтернативный нагреватель, не использующий электроэнергию.

Вернуться к оглавлению

Необходимый инструмент

Если необходимо припаять провод или что-то другое без паяльника, нужно подготовить следующий инструмент:

• пассатижи с тонкими носиками;
• плоскогубцы;
• нож;
• ножницы;
• шкурку наждачную;
• напильник;
• надфиль;
• кисточку.

В качестве источника огня следует использовать спиртовку или лампу на сухом спирте.

Вопрос, как припаять без паяльника, только на первый взгляд кажется абсурдным. Такую пайку можно произвести очень простыми способами, а можно сделать качественно с применением паяльной пасты.

moiinstrumenty.ru

Как припаять без паяльника и припоя: провод, плату, контакты

Для соединения различных сплавов и металлов часто применяется технология пайки. Она предусматривает использование специального оборудования, которое способно оказывать точечное тепловое воздействие. При отсутствии паяльника также может быть проведена пайка, для чего применяются специальные инструменты, к примеру, паяльник. Рассмотрим особенности подобного процесса подробнее.

Как припаять без паяльника

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
2. Тепло передается жалу, которое имеет заостренную форму.
3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Самодельное жало

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
2. Прорыв может возникнуть по всей длине изделия.
3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

1. В места обрыва провода следует очистить.
2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

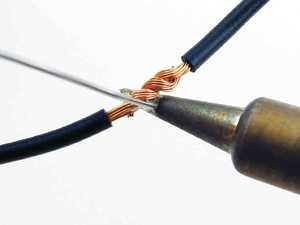

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

1. Для начала находится место обрыва и концы зачищаются.
2. После этого провода скручиваются между собой для создания прочного соединения.
3. Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
4. Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой. В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

Материалы для пайки проводов без паяльника

В целом можно сказать, что процедура пайки без применения специального прибора во многом не отличается от обычной. Для этого могут понадобится следующие материалы:

1. Непосредственно припой.
2. Ограничительный элемент, который не даст металлу растекаться.

Кроме этого, нужно уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после чего обезжирить.

Особенности пайки в желобе

Если нужно провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, для этого используются желоба. Изготовить их можно из алюминиевой фольги, толщина которой составляет 0,8 мм. Рекомендации по проведению пайки в домашних условиях в это случае выглядят следующим образом:

1. Снимаются изоляционные материалы.
2. Поврежденные концы следует скрутить между собой, после чего укладываются параллельно.
3. Из фольги изготавливается желоб, который будет охватывать место соединения. Он применяется для распределения припоя. Рекомендуется использовать стружку.
4. Фольгированный желоб нагревается при помощи свечи или зажигалки. В этом случае нужно быть осторожным, так как расплавленный металл может вытекать и стать причиной получения ожогов. При работ рекомендуют использовать плоскогубцы.

При необходимости припой, который вытек наружу, можно защитить наждачной бумагой. За счет применения фольги существенно повышается степень изоляции.

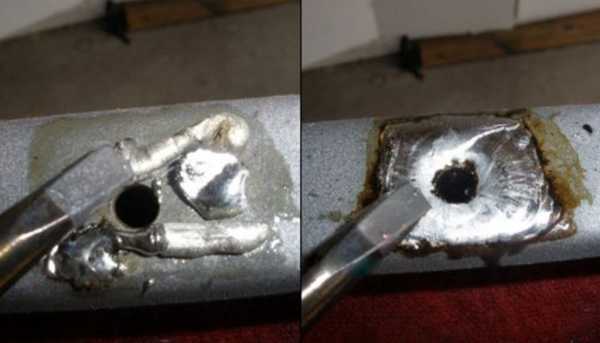

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
4. С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

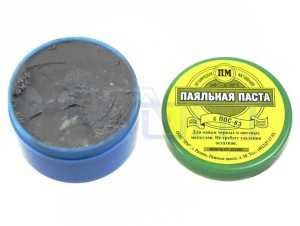

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

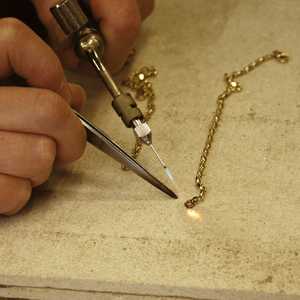

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как паять паяльной пастой без паяльника или починить гирлянду

Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия.

Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля. Паять без паяльника можно, но совсем без специальных приспособлений не обойтись.

Используем пламя

Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

Припой для таких случаев лучше применять не тугоплавкий, например — ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

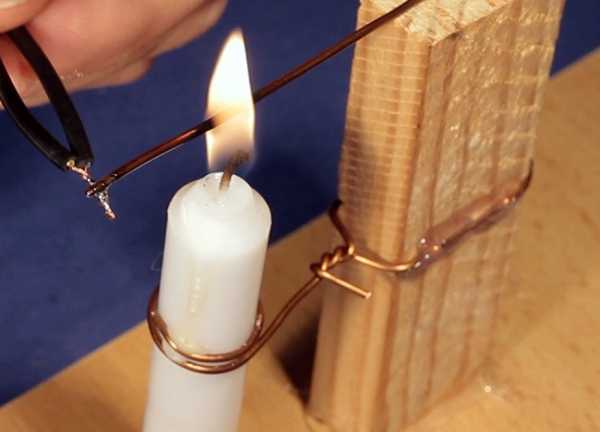

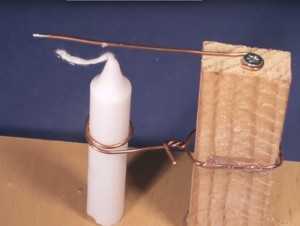

Самодельный паяльник из свечки

Можно изготовить импровизированный паяльник из деревянного бруска и медной проволоки.

При работе с таким приспособлением копоть выводится из зоны работ. Разумеется, этот способ подойдет лишь для тонких проводов, поскольку КПД устройства низкое, и тепло будет рассеиваться по медной проволоке.

С помощью такого нехитрого устройства, можно без паяльника припаять провод к плате. Непосредственное воздействие открытого огня может вывести из строя остальные детали, или привести к отслоению дорожек платы, поэтому такой способ фактически незаменим при проведении экстремального ремонта.

Учитывая малую мощность импровизированного «свечного паяльника», с его помощью можно производить ремонт тонкой проводки, не опасаясь ее пережечь высокой температурой. Например – починить наушники в дороге.

ВАЖНО! Подобные ремонты «на скорую руку», являются временным выходом из ситуации.

Такие соединения недостаточно надежны. Поэтому, как только вы доберетесь до обычного электропаяльника, следует пропаять заново.

Как спаять без паяльника с помощью экстремальных способов нагрева

Раскаленное железо

На открытом пламени, например – газовой горелке, или просто в костре, нагревается металлический предмет. Подойдет толстая скрепка или гвоздь. Размер выбирается исходя из толщины спаиваемого материала. Импровизированное жало раскаляется докрасна, затем прижимается к подготовленному месту пайки.

Припой должен быть заранее размещен в рабочей зоне. За один раз качественно пропаять не удастся, поэтому процедуру следует многократно повторить.

На этом видео демонстрируется простой способ пайки проводов с помощью обычной свечки.

Солнце и лупа

Концентрируя солнечные лучи при помощи увеличительного стекла, можно создать точку с температурой до 600 градусов. Этого вполне достаточно для расплавления припоя, при выполнении нескольких условий. Во-первых – лупа должна быть зафиксирована, поскольку нестабильная точка концентрации солнечной энергии необходимой температуры не создаст. Во-вторых – эта величина (600 градусов) только теоретическая.

При нагреве материала с хорошей теплопроводностью (в нашем случае медного провода), тепло будет моментально рассеиваться. Тем не менее, лупа диаметром 8-15 см вполне пригодна для экстремальной пайки. Разумеется, при наличии солнца и безоблачного неба. Наибольший эффект достигается в полдень.

Короткое замыкание

Такой способ применяется при соединении одножильной электропроводки, для улучшения контакта в скрутке. Основан он на метоле точечной сварки. Можно использовать обычный автомобильный аккумулятор.

ВАЖНО! При коротком замыкании возникает ток большой величины, измеряемый сотнями ампер.

Поэтому кабели, которыми производится подача напряжения, должны быть большого сечения. При работах необходимо соблюдать осторожность.

Подойдут провода для «прикуривания», которыми автомобилисты оживляют севший аккумулятор. Чтобы припаять провод без паяльника с помощью аккумулятора, необходимо кратковременно приложить клеммы к скрутке на расстоянии 1-2 см. Время контакта должно быть не более 1 секунды.

Иначе можно повредить аккумулятор и расплавить спаиваемый провод. Место соединения предварительно обрабатывается флюсом, и на него кладется кусочек припоя.

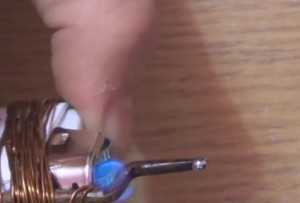

Самодельный паяльник из газовой зажигалки

При необходимости оперативно произвести пайку, можно соорудить нехитрый паяльник из обычной газовой зажигалки. Для изготовления понадобятся:

• Зажигалка в прочном корпусе, способная выдерживать длительный нагрев. Лучше взять вариант «турбо», предназначенный для горения на ветру. У этих моделей более устойчивое пламя, и термостойкий пластик. В крайнем случае подойдет и обычная, только не одноразовая, которая расплавится за первую минуту горения. Металлический корпус выдержит длительный нагрев, но при этом сам станет горячим, и держать его будет неудобно;
• Медный пруток 3-5 мм в диаметре для изготовления жала. Можно взять кусочек силового провода, сняв с него изоляцию;
• Тонкая проволока для фиксации жала на корпусе зажигалки.

Импровизированный наконечник приматываем к корпусу тонкой проволокой как можно ближе к соплу зажигалки. Необходимо учесть, что палец, которым вы будете нажимать на кнопку, не должен касаться металлических частей конструкции.

Паяльник готов. Нагрев наконечника происходит за несколько секунд. Такой вариант, в отличие от прямого нагрева места спайки пламенем, позволяет паять на монтажной плате.

Паяльная паста для пайки без паяльника – особенности применения

При любом способе нагрева без паяльника, работать с твердым припоем неудобно. Для пайки бесконтактным способом нагрева (а именно их мы рассматриваем), разработаны специальные паяльные пасты.

Любая паста обязательно содержит в своем составе следующие компоненты:

• Молотый порошкообразный припой. Для различных видов пайки применяется разная степень дробления;
• Очищающий состав — флюс;
• Связующая добавка для удержания консистенции и фиксации припаиваемых деталей перед пайкой;
• Разнообразные добавки, ускоряющие реакцию, активаторы, антиоксиданты.

Припой в пастах может быть как составным (свинец, олово и серебро в разных пропорциях), так и просто свинцовым. Последний вариант наиболее распространен.

Очищенные контакты обмазывают пастой, соединяют между собой и нагревают любым способом. Флюс, выполнив свою работу, испаряется (частично), а входящий в состав пасты припой моментально плавится и качественно соединяет спаиваемые компоненты.

Проникаемость припоя при таком способе очень высока, качество соединения намного лучше, чем при использовании твердого припоя.

Пайку при помощи пасты применяют не только при отсутствии паяльника. Для монтажа радиокомпонентов с контактами SMD, такой способ просто незаменим.

Еще одно преимущество пасты в том, что она покрывает зачищенные контакты, уменьшая вероятность окисления при температурном испарении флюса. Консистенция как у сметаны, при нагреве она не успевает стать более жидкой, и стечь с места пайки. Припой моментально обволакивает контакты и остается на поверхности деталей.

Пример пайки паяльной пастой без паяльника на этом видео.

Еще одним удобным материалом при отсутствии паяльника является паяльная лента.

Фактически – это тонкая фольга из припоя. С ее помощью удобно соединять скрутки проводов. Технология следующая:

1. Зачищаем провод, формируем скрутку;
2. Обрабатываем флюсом;
3. Оборачиваем место пайки лентой;
4. Нагреваем любым способом, кроме паяльника.

Флюс находится внутри рулончика припоя, и не испаряется при нагреве. Тонкая лента быстро плавится, и припой заполняет собой мельчайшие щели в месте соединения.

Как без паяльника починить елочную гирлянду

Если гирлянда с блоком управления – необходимо открыть его коробочку. Чаще всего, обрывается один из тонких проводков, отвечающий за какой либо цвет. Он припаивается к плате любым из вышеперечисленных способов.

Если причина не в блоке управления – следует найти перегоревший элемент или место обрыва. Обрыв ищется при помощи тестера методом обратной арифметической прогрессии. Сначала замеряются половинки гирлянды. Затем неисправная половинка делится пополам, и так далее, до обнаружения повреждения или сгоревшего элемента.

Обрыв опять же паяется рассмотренным способом, или делается скрутка.

ВАЖНО! Все работы производятся на отключенной от розетки гирлянде. Места пайки или скруток изолируются, во всех проводах гирлянду напряжение 220 вольт.

Неисправная лампочка или светодиод меняются или просто закорачивается. Злоупотреблять этим способом не рекомендуется, поскольку каждый заблокированный элемент увеличивает силу тока в цепи, что приведет к цепной реакции перегоревших лампочек.

obinstrumente.ru

Как и чем припаять провод без паяльника

Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

Как сделать самодельный прибор для пайки?

Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

Еще один доступный способ изготовления самодельного паяльника представлен на видео.

Необходимый инструмент

Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

• плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
• напильник, надфиль;
• наждачная бумага;
• нож, ножницы;
• кисть.

Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Пайка проводов без использования паяльника

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Пайка посуды или емкостей

Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

Пайка с использованием пасты

Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

Пайка фольгой

Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

oxmetall.ru

пайка в домашних условиях проводов и плат с применением подручных средств

Пайка — дело нехитрое, поэтому многие могут ее сделать, даже ни разу не держав паяльник в руках. Но бывают такие моменты, когда этого приспособления рядом нет, а припаять что-либо нужно. Вот здесь и встаёт дилемма, как спаять без паяльника, да и можно ли вообще осуществить подобную процедуру, не имея в наличии нужного инструмента или возможности им воспользоваться.

Спаивание без помощи паяльника

У многих в жизни случались моменты, когда обрывался или переламывался провод в зарядке, наушниках, блоке питания от ноутбука или где-либо ещё. Что же в таком случае можно сделать? Как помочь самому себе устранить неисправность хотя бы временно, пока не получится решить проблему более рациональным и надёжным способом?

Как оказывается, нет ничего невозможного. Запаять без паяльника можно. В самых непредсказуемых ситуациях всегда есть возможность решить возникшую проблему подручными способами.

Необходимые приспособления

Безусловно, пайка без паяльника подразумевает наличие самого примитивного инструмента и припоя. Хорошо, если при этом есть ещё канифоль либо кислота, хотя в крайнем случае подойдёт просто таблетка аспирина. Из инструментов можно выделить:

• плоскогубцы;
• нож;
• фольгу;
• ткань;
• паяльную пасту;
• напильник или крупную наждачную бумагу;
• источник огня.

Всё это вместе иметь совсем необязательно. Некоторые инструменты вполне можно заменить тем, что есть под рукой. Вместо напильника разрешается взять нож, а палочки нужной формы с успехом помогут заменить плоскогубцы. Главное здесь — включить фантазию.

Лужение деталей

Какая бы поверхность ни предлагалась для пайки, необходимо её подготовить, то есть залудить. Это позволит надёжнее соединить между собой детали, а также сильно упростит сам процесс. Для работы понадобятся канифоль (или паяльная кислота) и олово.

Чтобы провести процесс лужения, понадобится ёмкость, где будут расплавлены припой и канифоль. В качестве неё можно использовать крышку от железных банок, металлическую маленькую коробочку или что-то похожее на корытце. Сюда с помощью напильника или наждачной бумаги натирают стружку олова. Хорошо, если имеется оловянно-свинцовый припой — с ним работать удобнее. Если же его нет, то придётся использовать канифоль или кислоту.

С кислотой всё понятно, достаточно просто погрузить в неё зачищенный край провода, после чего продолжать действия по пайке. С канифолью придётся проделать то же, что и с оловом, только стачивать напильником её совсем необязательно. Её куски могут быть крупными, так как температура плавления канифоли значительно меньше, чем у олова, поэтому даже большие кусочки успеют расплавиться до момента плавления металла.

Ёмкость нужно держать над источником огня до тех пор, пока олово полностью не расплавится. Далее оголённые или зачищенные концы провода помещаются сначала в канифоль, а после этого — в расплавленное олово. Когда результат будет удовлетворительным, то есть оголённый провод хорошо покроется слоем металла, ёмкость можно отставить в сторонку.

Если же необходимо залудить деталь плоской формы, то алгоритм действий будет немного другим. Здесь мелкую стружку олова и канифоль насыпают непосредственно на поверхность детали. Далее производится разогрев этой детали, в результате чего расплавленное олово равномерно её покроет. Лишнее убирается тряпкой или наждачной бумагой.

Не стоит забывать, что при работе с огнём железные детали будут разогреваться, поэтому брать их нужно плоскогубцами или тряпкой, чтобы не получить ожоги. Элементарную технику безопасности никто не отменял.

Паяние проводов

Чтобы спаять медные провода небольшого сечения без паяльника, никаких сложных действий проводить не потребуется. Достаточно просто скрутить уже залуженные концы провода между собой, после чего спичкой, зажигалкой или другим направленным пламенем их хорошо разогреть. Припоя, оставшегося на волосках при залуживании, вполне хватит, чтобы они намертво соединились между собой. После этого важно не забыть заизолировать оголённые участки изолентой, горячим клеем или другим доступным способом.

Провода большего сечения (до 2 мм) можно припаять аналогичным способом. Если припоя от лужения недостаточно, тогда стружку олова аккуратно располагают на скрутке, после чего также разогревают спаиваемый участок. Когда олово расплавится и заполнит собой все пустоты между волосками провода, пайку можно прекращать. Но не нужно забывать оголённое место заизолировать.

Если необходимо припаять провод к плоской детали или соединить между собой две части плоской формы, то на залуженное место нужно насыпать измельчённый припой, после чего приложить провод и разогреть детали до полного расплавления олова. В случае с двумя плоскими деталями залуженную поверхность также покрывают кусочками олова, приставляют другую плоскую деталь, сжимают их и разогревают.

Соединение с помощью желобка

Можно паять без паяльника ещё одним интересным способом. Для его осуществления необходим небольшой кусочек плотной фольги. Такой метод позволяет спаивать довольно толстые провода сечением до 3 миллиметров. Интересен этот способ и тем, что не требует предварительного залуживания.

Для начала необходимо зачистить концы проводов примерно на 30 мм, оголённые части надёжно между собой скрутить. Теперь из фольги вырезается небольшой прямоугольник такого размера, чтобы подготовленные кончики могли полностью быть покрыты ею. На провода фольгу накручивают в виде воронки, в которую засыпают мелкие кусочки канифоли и стружку олова. Концы желобка закручиваются, чтобы содержимое не высыпалось.

Теперь полученную конструкцию предстоит нагреть, пока олово и канифоль не расплавятся. После этого останется лишь подождать, когда спаянные детали остынут. Остатки фольги снимают, при необходимости обрабатывают место спая напильником, надфилем или наждачной шкуркой. Такой способ отлично подойдёт, когда необходимо быстро и без инструментов спаять провода в полевых условиях.

Приготовление пасты

Паять без паяльника можно с помощью паяльной пасты. Подготовив такой раствор, можно соединять не только провода и плоские элементы, но и некоторые радиодетали, а также припаять провод к плате без паяльника.

Чтобы сделать паяльную пасту, понадобится 32 мл соляной кислоты смешать с 12 мл воды. В полученный раствор добавляется 8,1 г цинка, а после его растворения ещё 7,8 г олова. Всё это делают в стеклянной или эмалированной посуде. Когда реакция закончится, останется выпарить воду, чтобы получилась пастообразная смесь.

Теперь в пасту следует добавить ещё 7,4 г свинца, 14,8 г олова, 10 мл глицерина, 7,5 г сухого нашатыря, 29,6 г порошкообразного цинка и 9,4 г канифоли. Все компоненты предварительно необходимо разогреть и довести до пылеобразного состояния.

Когда состав готов, его можно всегда применить по назначению. Хранить пасту предпочтительнее в плотно закрытой стеклянной таре. Пайка подобным составом происходит крайне просто:

1. Места спаиваемых деталей зачищаются.
2. Щёточкой наносится тонким слоем паста на места спаев.
3. Участок, на котором должны спаяться или припаяться детали, разогревается свечой, зажигалкой или иным способом. Крайне предпочтительно использовать зажигалку с турбонаддувом или газовую горелку с направленным пламенем. Однако при их отсутствии подойдёт любой источник открытого огня.

Таким способом вполне можно паять без паяльника в домашних условиях почти любые детали и провода, однако процесс изготовления самой паяльной пасты может пугать. Но существует куда более привлекательная альтернатива — паяльную пасту можно купить в готовом виде.

Для спаивания очень мелких деталей и тонких проводков предпочтительнее сделать паяльную пасту с немного другим составом. В него войдут следующие ингредиенты:

• 7,4 г свинцового порошка;
• 7,3 г цинка в пылеобразном состоянии;
• 14 г глицерина;
• 4 г канифоли;
• 14,8 г порошкообразного олова;
• 10 мл диэтилового эфира.

Все компоненты смешиваются до пастообразного состояния. Вместо диэтилового эфира можно использовать 10 мл канифоли, растворённой в глицерине. С помощью этого средства появляется возможность припаять провод или деталь на плату.

Самодельное паяльное приспособление

Сделать паяльник можно из свечи или зажигалки. Правда, последнюю брать лучше из хорошего теплостойкого пластика, так как одноразовое китайское устройство не проработает и минуты, а металлическое приспособление может сильно нагреться. Ещё понадобятся кусок толстой медной проволоки диаметром от 3 до 5 миллиметров и немного тонкой проволоки для примотки к зажигалке.

Толстую проволоку нужно полностью очистить от изоляции, после чего согнуть таким образом, чтобы одну часть можно было примотать к зажигалке или свече, а противоположный конец находился над пламенем для постоянного нагрева. Такое импровизированное жало способно паять даже мелкие детали (вплоть до самых крошечных резисторов). Правда, без олова и канифоли не обойтись. Чтобы работать было удобнее, рабочую область жала предпочтительнее заточить.

Альтернативные методы ремонта

Если переломился провод и нужно срочно его восстановить хотя бы на непродолжительное время, тогда есть более быстрые альтернативы. Правда, без пайки, но вполне способны помочь в экстренных ситуациях.

Так, переломанный провод можно просто разрезать в месте обрыва и банально скрутить между собой. Здесь важно не перепутать полярность, так как у зарядных устройств напряжение постоянное. Заизолировать места скруток тоже не помешает.

Временно можно присоединить провод с плоской поверхностью. Для этого достаточно плотно приложить одну часть к другой и залить расплавленной пластмассой. Подобного восстановления хватит, если аккуратно и недолго пользоваться получившимся соединением.

Что бы ни случилось, всегда можно найти выход из сложившейся ситуации, если включить фантазию и воображение. Порой починить прибор это не поможет, но экстренно восстановить его работоспособность на короткое время позволит.

220v.guru

Как припаять без паяльника: обзор способов

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

• оловянный припой;
• канифоль;
• паяльная паста;
• кусок ткани;
• источник огня;
• нож;
• стальная ёмкость;
• плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению — им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой — около 30 мм, не больше. Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка. Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся  весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом — не обжечься. На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять. Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли. Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее. А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя. Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца. Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов. Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения. Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

• автогенная зажигалка;
• плоскогубцы;
• скрепка;
• кисточка;
• плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты. Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого — медный кабель, не длиннее 10 см и с диаметром не менее 4 мм. Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка — её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня — это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.



Загрузка…

7208

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

принцип работы и лужение, изготовление пасты своими руками, починка наушников

При необходимости в соединении нескольких деталей между собой пайка — наиболее распространенный вариант решения задачи. Для того чтобы запаять что-либо, в первую очередь, казалось бы, необходим сам паяльник. Однако это не совсем верно, и если дома отсутствует этот инструмент, то знание о том, как припаять без паяльника, очень пригодится в быту.

Содержание материала

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

Также рекомендуем прочитать:

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
4. Поместить обработанную часть проводов в припой на несколько секунд.
5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

Процесс пайки

Той массы припоя, что окажется в залуженном слое, может оказаться недостаточно для того, чтобы провести надежное соединение крупных проводов. Стоит насыпать тертый припой на верхнюю часть скрученного участка. Далее нагревать, пока припой не оплавится и не заполнит собой прорехи в скрутке.

В случае возникновения необходимости спаять провод с плоской поверхностью как участок поверхности, так и конец провода предварительно проходят лужение. Теперь зажимается конец провода и участок детали, а сверху насыпается тертый припой.

После этого снизу подносится источник огня, детали нагреваются, плавится припой и происходит пайка.

Использование желоба

Провода, имеющие диаметр до трех миллиметров, можно запаять с желобком, который используется вместо паяльника. Желоб производится из тонкой алюминиевой фольги. Сама пайка осуществляется следующим образом:

1. На тридцатимиллиметровой длине с концов проводов снимается изоляция.
2. Голые концы кладутся параллельно или перекручиваются друг с другом.
3. От куска фольги отрезается короткая полоска, ширина которой будет равна ширине соединяемого участка.
4. Полоска фольги деформируется в желобок, который охватывает провода, стоящие на стыке друг с другом.
5. В желобок засыпаются мелкая канифоль с припоем.
6. Для того чтобы припой с канифолью не высыпались наружу, фольга одним своим концом оборачивает участок, в котором планируется соединение.
7. Место, которое покрывает фольга, нагревается источником огня до того момента, пока припой не расплавится.
8. Когда расплавленная масса затвердеет, с участка снимается фольга.
9. При необходимости излишки припоя удаляются наждачкой.

Как заделать отверстие

Временами появляется нужда в запаивании маленького отверстия в какой-нибудь емкости (в ведре, тазу или кастрюле). Если дыра не больше семи миллиметров в диаметре, то залатать ее можно без использования паяльника. Понадобится ПОС-60. Производимые действия:

1. Участок, окружающий дыру внутри емкости со всей тщательностью обработать шкуркой, дабы придать отверстию форму конуса.
2. Обработать участок паяльной или соляной кислотой.
3. В нижнюю часть отверстия кладется тонкая пластинка небольшого размера, дабы не произошло потери припоя.
4. Во внутренней части емкости в дыру засыпаются канифоль и припой в измельченном состоянии.
5. При помощи источника огня происходит плавление припоя.
6. Расплавленный припой застывает и заделывает дыру.

При необходимости заделать емкость из алюминия надо приготовить особый припой заранее. Он может представлять собой одну из следующих смесей: цинк с оловом в соотношении ¼; висмут с оловом 1/30; алюминий с оловом 1/99. Эти сплавы производятся исключительно путем смешивания при высоких температурах.

Паста своими руками

В качестве припоя хорошо подходит собственноручно изготовленная паяльная паста. Для пайки без паяльника такое средство может оказаться незаменимым. Для ее получения производятся следующие манипуляции:

1. Концентрированная соляная кислота 32мл заливается в эмалированную емкость и перемешивается с водой 12мл.
2. В получившуюся смесь идет добавление цинка 8.1г.
3. Когда цинк растворяется, в емкость добавляется олово 7.8г.
4. После того как закончится химическая реакция, из емкости выпаривается вода — до того момента, пока смесь не примет форму пасты.
5. Паста перекладывается в емкость из фарфора.
6. В нее добавляются с предварительным разогревом и смешиванием: олово 14.8г; свинец 7.4г; сухой нашатырь 7.5г; глицерин 10мл; цинк в форме порошка 29.6г; канифоль 9.4г.

Сам процесс пайки с такой пастой не слишком отличается от варианта с обычным припоем. Для начала зачищается участок, который необходимо запаять, потом на него при помощи кисточки мажется паста. Происходит нагрев этого участка до того момента, пока паста не расплавится.

В случаях работы с тончайшими медными проводами или мелкими радиодеталями состав можно использовать несколько иной: свинцовый порошок 7.4г; цинк в виде пыли 73.8г; канифоль 4 г; порошкообразное олово 14.8г. Состояние пасты смеси придается при помощи смешивания всего этого с глицерином или раствором диэтилового эфира 10мл, в которой будет 10 г канифоли.

Иная альтернатива

Общий механизм запаивания двух металлов выглядит примерно так: детали, которые надо соединить, прижимают друг к другу вплотную, потом происходит обработка флюсом и припоем зоны паяния. Зона пайки должна быть разогрета так, чтобы температуры хватило для плавления припоя и попадания его в участок между соединяемыми деталями. Сплав необходимо удерживать в участке до его полного затвердения. Весь этот процесс довольно прост как с паяльником, так и без него. В последнем случае главное — это найти альтернативный источник нагревания, для которого не понадобится электроэнергия.

Для запайки обыкновенного провода или простейших деталей в отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых точно окажется под рукой у мастера:

• плоскогубцы;
• ножницы;
• тонкие пассатижи;
• надфиль;
• нож;
• напильник.

Понадобится источник огня, в качестве которого хорошо подойдет лампа на спирте или спиртовка.

Кустарный паяльник

В условиях отсутствия электричества имеется возможность изготовить паяльник своими руками. Для его работы электричество не понадобится вовсе. Сначала понадобится десятисантиметровый медный провод или стержень диаметром пять миллиметров. После необходимо найти ручку для будущего паяльника. Для нее подойдет ветка дерева, которой можно придать необходимую закругленную форму. Один конец провода крепится к этой ручке, а другому придается форма отвертки путем стачивания.

Сам паяльник уже готов, а нагревается он от любого источника открытого пламени. Процесс паяния таким самодельным инструментом практически ничем не отличается от обычного паяльника, использующего электричество. Важно только найти для него термоустойчивую подставку, в которой будет располагаться прибор во время его нагревания.

Канифоль с припоем должны располагаться в плоской емкости, а процесс паяния деталей или проводов лучше всего проводить в доступной близости к источнику нагревания паяльника.

Общие советы

Неважно, самодельный паяльник или нет. Сам процесс пайки представляет собой соединение расплавленным металлом двух других металлических элементов. Соединяющий металл, который называется припоем, должен расплавиться, схватиться с поверхностью деталей и заполнить собой пространство, разделяющее эти детали.

Обычные припои реализуются в форме смотанной проволоки двухмиллиметрового диаметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше содержится его в сплаве припоя, тем более низкая будет температура плавления. Таким образом, марка припоя ПОС40 означает 40-процентное содержание в ней олова.

Плавление ее происходит при температуре в двести тридцать градусов по Цельсию, а марка ПОС60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

Если в сплав свинца и олова добавить висмут, то это еще сильнее уменьшит температуру плавления, что и происходит при применении марки припоя ПОСВ33, которая плавится при ста тридцати градусах. В случае запайки алюминия необходимы особые составы припоя, которые плавятся при температуре свыше четырехсот градусов по Цельсию.

Паяние не получится произвести без очищения от окисной пленки поверхности зоны соединения детали. Дабы произвести очистку, понадобится задействовать флюс (вещество, которое не позволяет окисной пленке образоваться во время процесса паяния). Канифоль, как правило, используется в качестве флюса, если необходимо соединить провода или детали из меди. Очистить поверхности деталей можно, используя паяльную или иные кислоты (к примеру, в случае пайки алюминия подойдет ортофосфорная кислота).

Современные ПОСы в виде проволок содержат канифоль. Это дает возможность производить запайку меди без задействования дополнительного флюса. Канифоль не поможет, если требуется произвести пайку оцинкованных или стальных изделий. В этой ситуации понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно воспользоваться аспирином в качестве флюса.

Починка наушников

Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч. Как починить наушники без паяльника:

1. Сперва перерезать кабель AUX примерно в пяти сантиметрах от его начала.
2. Снять оплетку.
3. Счистить капрон и лак, которыми покрыты провода.
4. Перерезать провод наушников примерно в трех сантиметрах от начала (можно и выше), так как провода в наушниках ломаются ненамного выше места соединения.
5. Скрутить вместе три провода AUX с проводами наушников.
6. Произвести изоляцию каждой скрутки отдельно. В этом поможет скотч.
7. Перемотать скотчем все скрутки вместе в несколько слоев.

Процесс починки наушников завершен. После всего следует проверить их на работоспособность. Все это занимает минут пятнадцать, но можно и быстрее, в зависимости от навыка. В этом примере ясно показано, что для соединения двух проводов использовать паяльник вовсе не обязательно.

pochini.guru
