Измеряем штангенциркулем правильно | Мои инструменты

🏠 » » Меряем штангенциркулем все что надо знать об измерениях

Содержание материала

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.

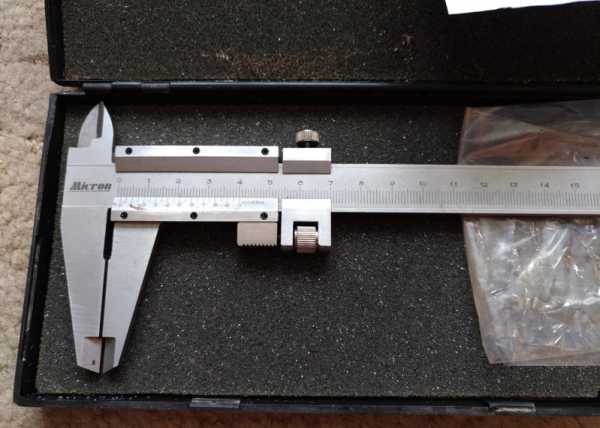

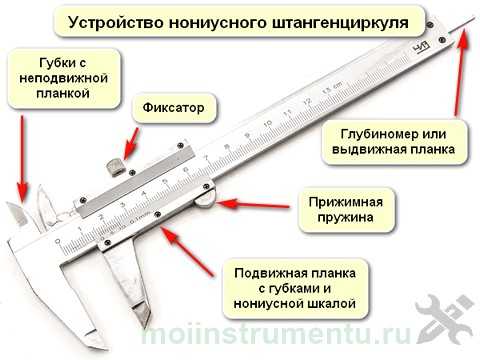

Из чего состоит измерительный инструмент — знакомимся с устройством



Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:



  1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
  2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
  3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
  4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
  5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.



Виды штангенциркулей



Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

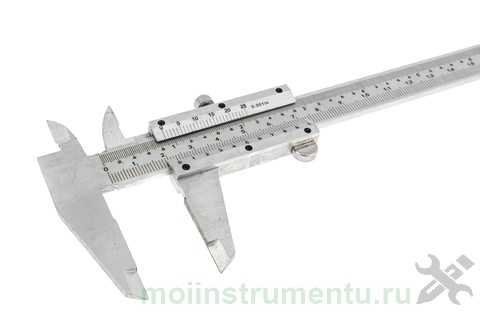

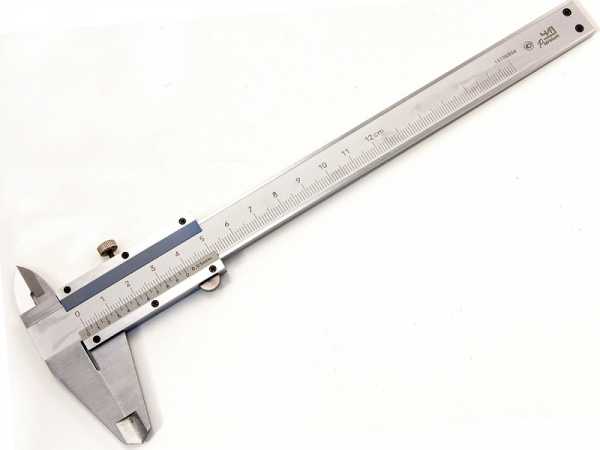

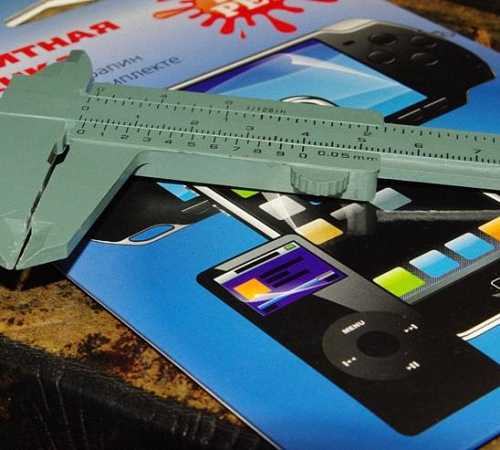

  1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
  2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
  3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно! Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.

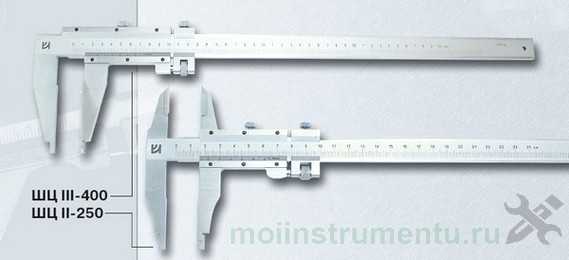

Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:



  • ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
  • ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
  • ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.



Эксплуатация штангенциркуля — основные правила и рекомендации



Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:



  1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
  2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
  3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.



Как правильно пользоваться штангенциркулем пошаговая инструкция



После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.



Это интересно! Величина погрешности указывается на самом приборе. Если это механический инструмент, то величина погрешности указывается на подвижной рамке (обычно эта величина составляет 0,05 мм или 0,1 мм). Для циферблатных и цифровых устройств величина погрешности незначительная.

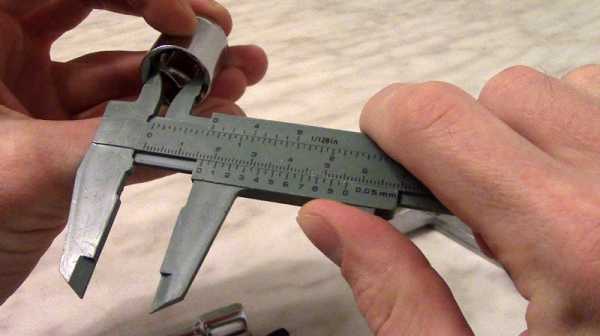

Измерение наружных поверхностей



Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.



Это интересно! Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.



  1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
  2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
  3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
  4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

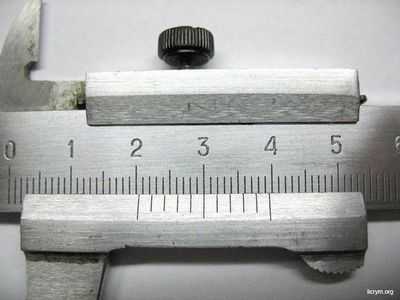

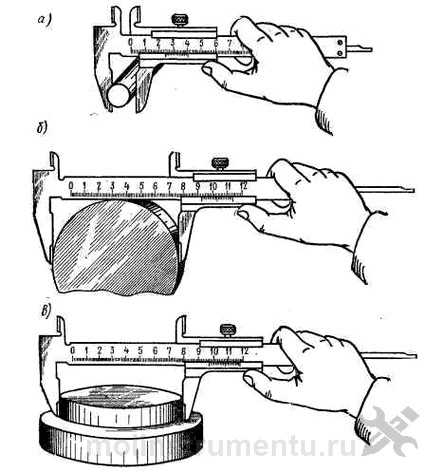

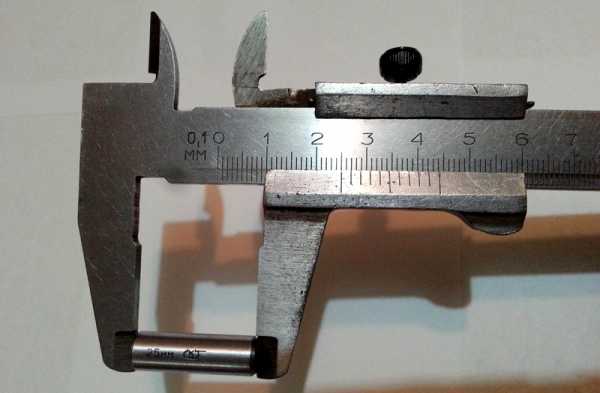

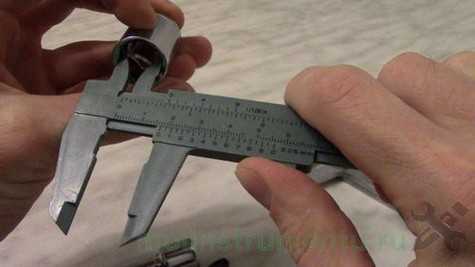

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.



Это интересно! Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.

Как измерить внутренний диаметр штангенциркулем с циферблатом



Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:



  1. В одну руку нужно взять деталь, а во вторую штангенциркуль
  2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
  3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
  4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.



Это интересно! Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях. Учитывая их высокую стоимость, то проще купить нониусный прибор.

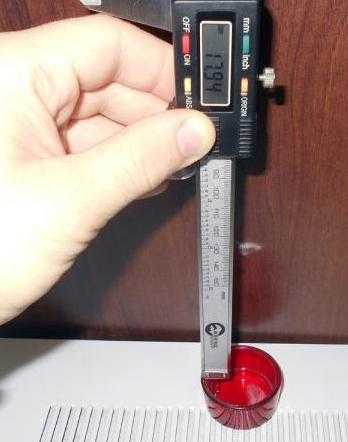

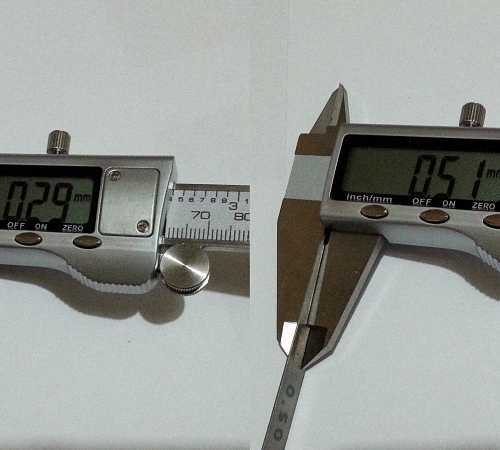

Как померить глубину цифровым прибором



Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:



  1. Выдвинуть планку путем перемещения подвижной рамки
  2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
  3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
  4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

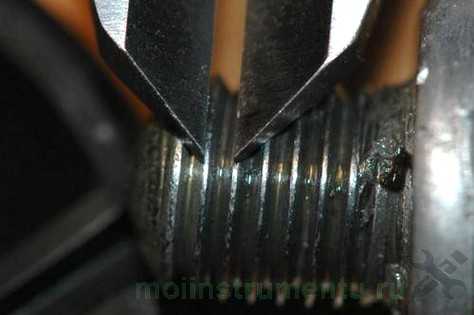

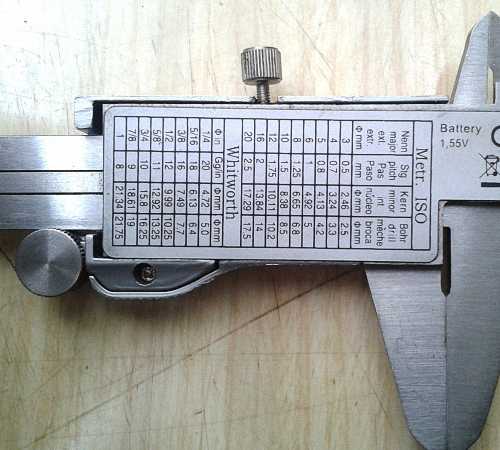

Как измерить прибором резьбовые соединения



Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.



Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:



  1. Измерить внешний диаметр болта прибором
  2. Замерить также высоту стержня без учета шляпки
  3. Посчитать количество витков
  4. Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2

Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

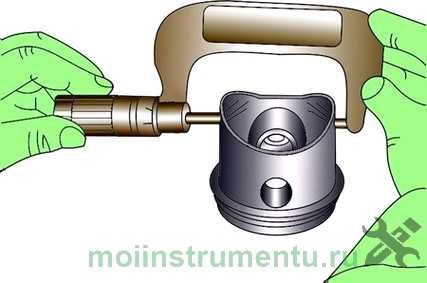

Как штангенциркулем измерить поршень



Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность.  Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как увеличить срок службы



Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно штангели продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

[Всего голосов: 2    Средний: 5/5]

moiinstrumentu.ru

Учимся мерить штангенциркулем.

Из нашей статьи вы узнаете как правильно мерить штангенциркулем. Мы приведём различные примеры, а картинки помогут быстрее освоить материал. Объяснять будем на доступном, понятном для вас языке.
Штангенциркуль состоит из двух частей. На первой, основной части штангенциркуля видна измерительная шкала, как на обычной линейке. На второй, подвижной части, находится малая шкала - десять делений.

Каждое деление на малой шкале 0.1 мм. Чтобы вам было понятнее мы решили использовать в своих примерах специальные мерительные плитки. Данные плитки имеют погрешность всего несколько микрон, поэтому указанный на них размер очень точный.
1. Мерим штангенциркулем плитку 8.5 мм.
Слабо прижимаем губками плитку. Смотрим, с каким делением верхней шкалы штангенциркуля совпало первое (оно же нулевое) деление нижней шкалы. Первое деление (оно же нулевое) нижней шкалы штангенциркуля остановилось между восемью и девятью миллиметрами. Следовательно, наш размер больше восьми, но меньше девяти миллиметров.

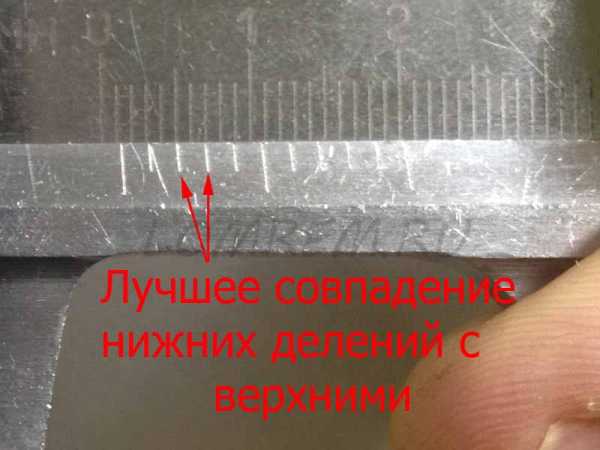

Далее смотрим, какое деление нижней шкалы лучше совпало с любым делением на верхней шкале. У нас лучше всего совпадает четвёртое и пятое деление с верхними делениями.
Так как каждое деление на нижней шкале штангенциркуля 0.1 мм, четвёртое совпавшее деление равно 0.4, пятое 0.5 мм. Теперь нам известно что наш размер либо 8.4, либо 8.5 мм. Если-бы размер плитки был неизвестен, мы приняли среднее значение: 8.45 мм.
0.05 мм - допустимая погрешность такого штангенциркуля.
2. Измерим штангенциркулем плитку 1.3 мм.

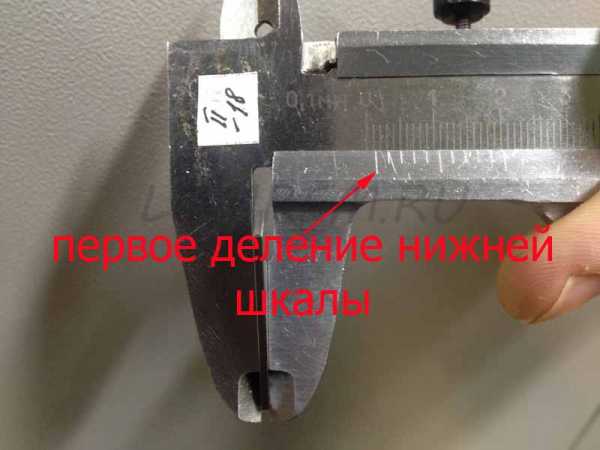

В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится в положении больше одного, но меньше двух миллиметров. Целое число нам теперь известно - 1 мм.
Далее смотрим какое деление нижней шкалы штангенциркуля лучше совпало с любым делением на верхней шкале штангенциркуля. У нас лучше совпадают второе (0.2) и третье (0.3) деление.
Возьмём среднее значение - 0.25. Получаем размер 1.25 мм. Результат близок к идеалу.
3. Измерим штангенциркулем плитку сорок миллиметров.
В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится ровно на сороковом делении верхней шкалы. Так-же оно лучше всего совпадает, поэтому наш размер ровно сорок миллиметров.
Так-же существуют более точные штангенциркули, у которых каждое деление на нижней шкале равно 0.05 мм.
Мерить данным штангенциркулем точно так-же, только внимательней смотрим какое деление лучше совпадает.
Отверстия, пазы измеряются точно так-же, только пользуемся раздвижными губками.
1. Определяем целое число.
2. Находим лучшее совпавшее деление верхней и нижней шкалы штангенциркуля.
3. Получаем число.

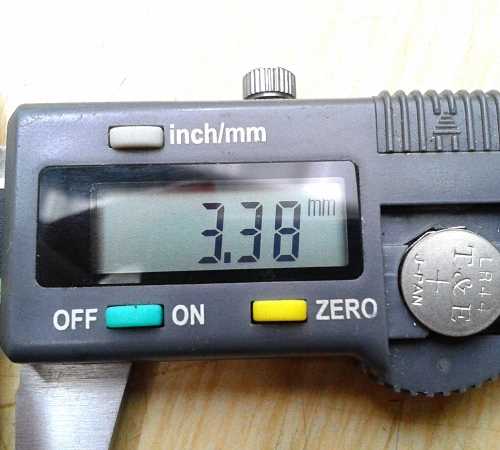

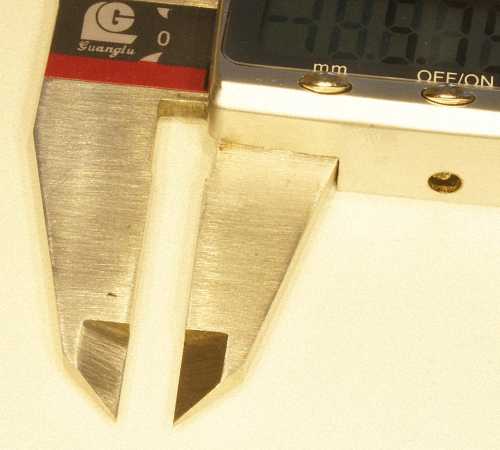

Самым удобным, самым точным является электронный штангенциркуль.
Он показывает размер с точностью до сотых долей миллиметра.

lomrem.ru

Как правильно проводить измерения штангенциркулем

» Как правильно проводить

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

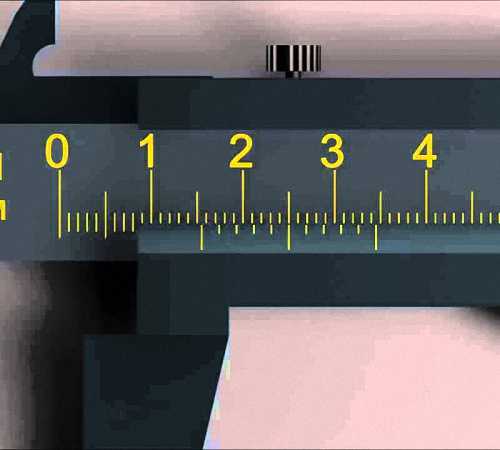

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

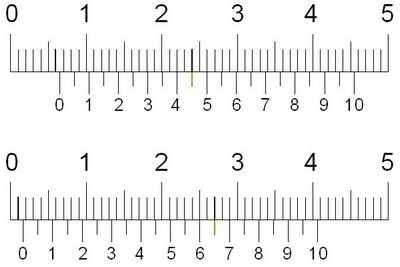

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

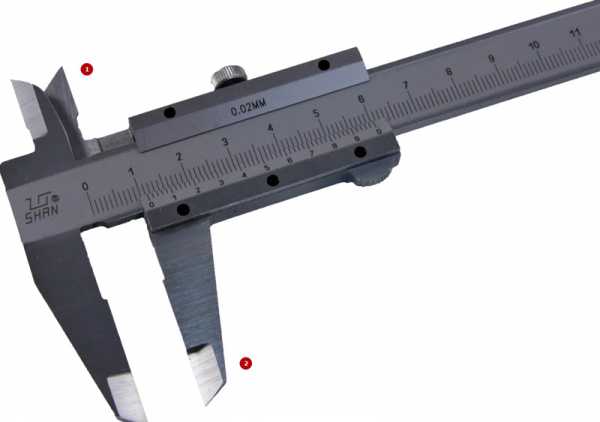

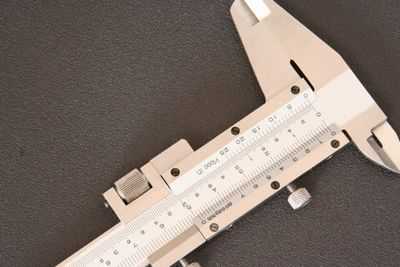

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Уровень является незаменимым инструментом при выполнении ремонта. Правильный выбор этого измерительного инструмента значительно повышает качество работ и экономит время. По конструкции можно выделить пять основных видов строительных уровней.

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Для определения его показаний необходимо просуммировать значения шкалы стебля и барабана. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Влажность воздуха играет важную роль в формировании комфортных условий жизнедеятельности людей, животных и растений. Измерителями влажности воздуха являются гигрометры и психрометры. Они успешно решают задачу постоянного контроля над микроклиматом.

Совет 1: Как правильно пользоваться штангенциркулем

Не только на производстве, но и в быту нередко возникает необходимость узнать размеры небольших деталей. Чтобы измерить диаметр сверла или сечение провода, определить размеры внутренней выемки в заготовке, удобнее всего воспользоваться штангенциркулем. Этот инструмент довольно прост в использовании, хотя работа с ним и требует некоторого навыка.

Устройство штангенциркуля

Измерительная линейка предельно проста в применении, но мерить ею предметы можно лишь с очень невысокой степенью точности. Если условия задачи предъявляют более высокие требования к результатам измерений, лучше всего использовать специальный вид контрольно-измерительного инструмента, который носит название штангенциркуля. Это устройство дает возможность определять внутренние и наружные размеры объектов, а также глубину небольших отверстий.

Традиционный штангенциркуль состоит из удлиненной штанги, снабженной неподвижными губками. По штанге перемещается рамка, имеющая подвижные элементы и стопорный винт. На плоской поверхности штанги имеются отсечки, воспроизводящие шкалу с ценой деления в один миллиметр. Длина стандартной шкалы, как правило, равняется 150 мм, хотя можно встретить и более внушительные модели. На подвижной части инструмента можно увидеть шкалу вспомогательного назначения, которую именуют нониусом.

Как пользоваться штангенциркулем

Чтобы провести измерения с использованием обычного штангенциркуля, необходимо подготовить инструмент. Для этого требуется развести губки штангенциркуля на достаточное расстояние, а затем плотно обжать ими измеряемый объект, к примеру, сверло или металлический прут. Не нужно прилагать при этом чрезмерное усилие, чтобы не повредить инструмент.

Теперь нужно посмотреть на самую первую (левую) метку, имеющуюся возле нижней шкалы, чтобы выяснить, на каком делении она установилась. Например, если метка расположилась между нулем и единицей, это означает, что предмет имеет размер меньше сантиметра. Следующий шаг состоит в том, чтобы выяснить, с каким из делений верхней шкалы метка совпадает. Если она находится напротив деления 7, то размер измеряемого объекта составляет 7 мм.

При помощи штангенциркуля можно измерять также и десятые доли миллиметра. Если нижняя метка установилась между цифрами 7 и 8, нужно посмотреть, которая из меток в точности совпадает с риской на верхней шкале, составляя с ней единую линию. Совпала пятая метка? Это свидетельствует о том, что к полученному результату требуется прибавить полмиллиметра. Число дополнительных меток на нижней шкале может быть равно 10 или 20, что определяется классом точности штангенциркуля.

Внутренний диаметр штангенциркулем измерять также не слишком сложно. Для этой цели инструмент имеет две слегка заостренные губки в верхней части. Их нужно вставить между внутренними поверхностями выемки или трубы, а потом раздвинуть до упора. Все остальные измерительные действия при этом будут теми же, что описаны выше для внешних измерений.

Совет 2: Как измерять штангенциркулем

При выполнении столярных или слесарных работ регулярно требуется измерять различные отверстия. Обычная линейка для этого не очень подходит, поскольку ею трудно измерить, например, выемку. Кроме того, она дает точность до 1 мм, и этого не всегда бывает достаточно. Для более точных измерений применяется штангенциркуль, который позволяет определять внутренние и внешние размеры с точностью до 0,1 мм.

  • Штангенциркуль
  • Деталь, которую нужно измерить
  • Тиски

Рассмотрите штангенциркуль. Самый распространенный из них состоит из штанги с губками. Губки неподвижны. На штанге есть миллиметровая шкала. Длина ее составляет 150 мм. По штанге перемещается рамка, на ней подвижные губки. На подвижных губках расположена вспомогательная шкала длиной 19 мм. Она разделена на 10 равных частей, расстояние между делениями 1, 9 мм. Эта вспомогательная шкала называется нониусом. Перед измерениями проверьте точность штангенциркуля, совместив губки. Нулевые отметки основной и дополнительной шкал должны совпасть, а десятый штрих дополнительной шкалы совместиться с девятнадцатым штрихом основной. Штангенциркуль позволяет измерить и глубину отверстия, для этого на обратной стороне штанги есть глубиномер.

Закрепите деталь в тиски. Если тисков нет, закрепите ее любым другим способом, чтобы она не двигалась, в противном случае измерение будет неточным.

Для измерения внешних параметров охватите деталь подвижной и неподвижной губками. Слегка прижмите губку к детали, чтобы не вызвать механических повреждений и не сломать штангенциркуль. Зафиксируйте губки опорным винтом.

Посмотрите, с каким делением основной шкалы совпала первая риска нониуса. Это деление обозначает количество целых миллиметров детали. Посмотрите, где риски обеих шкал точно совпали в следующий раз. Сосчитайте деления на нониусе. Это число будет обозначать десятые доли миллиметра, его необходимо приплюсовать к числу целых миллиметров.

Внутренние параметры измеряются другой парой губок, которые вставляются внутрь выемки. Подсчет ведется точно так же.

Как правильно пользоваться штангенциркулем?

Штангенциркулем можно измерять как наружные, так и внутренние размеры (например, внутренний диаметр кольца, шайбы). Но наиболее распространено измерение наружных размеров.

На штангенциркуле, показанном внизу, измерили толщину палки. Как видно из фото, диаметр палки равен приблизительно 2 см. (каждая цифра на верхней шкале здесь обозначает сантиметр, каждое маленькое деление - миллиметр). Это определилось следующим образом: посмотрели на самую левую риску нижней шкалы и посмотрели, с чем она пересекается на верхней шкале. Нам важно определить цифру верхней шкалы, которая находится ЛЕВЕЕ нижней риски. Это цифра 2. Значит, 2 см. или 20 мм.

Чтобы более точно измерить толщину этой палки смотрят еще раз на НИЖНЮЮ шкалу (она называется нониус). Главное найти теперь, где нижняя риска ТОЧНО совпадает с какой-нибудь риской верхней шкалы. Здесь это совпадение получилось точно напротив цифры 3. По нижней шкале эта риска соответствует 5 делениям нониуса. Деления же нониуса, в отличие от верхней шкалы, равны 0,1 мм. Если 5 делений, значит, получается 0,5 мм.

Теперь к 2 сантиметрам, определенным по верхней шкале, добавляем 0,5 мм. полученные по нижней и получаем: 20 мм + 0,5 мм = 20,5 мм.

Это будет точное измерение (с точностью до десятых долей миллиметра).

автор вопроса выбрал этот ответ лучшим

Как правильно пользоваться штангенциркулем?

Штангенциркуль — это самый распространенный инструмент для измерения, с помощью которого можно выполнить измерение как внешних, так и внутренних размеров нужной детали. Очень легко им измерять диаметр каких-либо цилиндрических деталей, а некоторые модели позволяют измерять и глубину отверстия. Здесь важно правильно пользоваться штангенциркулем .

Смотрите видео как правильно пользоваться штангенциркулем

Как правильно измерить штангенциркулем ширину отверстия

Для этого используем верхними губки штангенциркуля, которые заострены. Следует их поместить вовнутрь требуемой детали и предельно развести в стороны, убедившись при этом, что отсутствует перекос.

Измерьте показания на самой нижней шкале, которая называется нониус. Если отметка ноль совпадет с каким-либо значением на верхней шкале инструмента абсолютно полностью, то это будет числом миллиметров ширины детали.

Однако отметка ноль может не всегда точно совпадать, тогда требуется вычислить число долей. Смотрим на нижнюю шкалу и проверяем какая из рисок абсолютно совпадет с риской наверху. Вести измерение нужно со 2-ой риски, поскольку самая первая является нулевой. Например, если совпала четвертая метка, то нужно прибавить к целому значению еще 0,4 мм. Складываем целое значение в миллиметрах и вычисленные доли, получаем ширину отверстия.

Как правильно измерить штангенциркулем толщину детали

В этом случае следует зажимать имеющуюся деталь нижними губками инструмента, которые самые широкие. Производим измерение как и в первом случае - вначале измеряем целые значения, а после доли миллиметра.

Как правильно измерить штангенциркулем глубину отверстия

Это возможно, если ваша модель штангенциркуля имеет встроенный глубиномер. Прижав торец инструмента к поверхности, просто раздвигайте губки штангенциркуля пока линейка встроенного глубиномера полностью не упрется в днище отверстия. Дальше как просто снимите показания.

Штангенциркулем пользоваться надо правильно.

Этим инструментом можно измерить наружную часть какого либо предмета (небольшого), а также внутреннюю часть некоторых предметов (гайка, труба, зазоры между чем-то).

Штангенциркуль надо развести так, чтобы обхватить измеряющий предмет. Потом смотрим на шкалу. На ней есть деления и цифры. По этим делениям и цифрам определяем величину.

Хорошо правильность использования штангенциркуля показано на видео ниже:

Штангенциркуль - это прибор для осуществления замеров ширины некоторых предметов, например труб небольшого диаметра. Можно измерить как толщину предмета. так и размер отверстия внутри него.

Чтобы измерить предмет, зажмите его губками внешних измерений, либо упритесь в распор отверстия губками внутренних измерений.

Затем посмотрите, какой длине шкалы на штанге соответствует начало шкалы на нониусе.

Чтобы было понятно - вот рисунок с обозначениями:

Источники: http://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html, http://www.kakprosto.ru/kak-841243-kak-pravilno-polzovatsya-shtangencirkulem, http://www.bolshoyvopros.ru/questions/69336-kak-pravilno-polzovatsja-shtangencirkulem.html

Комментариев пока нет!

kakpravilno-sdelat.ru

Как правильно проводить измерения штангенциркулем

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Уровень является незаменимым инструментом при выполнении ремонта. Правильный выбор этого измерительного инструмента значительно повышает качество работ и экономит время. По конструкции можно выделить пять основных видов строительных уровней.

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Для определения его показаний необходимо просуммировать значения шкалы стебля и барабана. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная

umnijesovety.ru

Как мерить штангенциркулем — инструкция

Штангенциркуль — это довольно распространенный измерительный инструмент, который используется для получения точных размеров деталей. Использование инструмента простое, замеры может выполнить даже школьник. Чтобы замерить штангенциркулем деталь, достаточно придерживаться простой инструкции, но сначала следует определиться, какой именно вид инструмента будет использован.

Штангенциркуль — это измерительный прибор, предназначенный для получения точных размеров различного рода деталей.

Штангенциркуль подбирается с учетом того, для каких именно работ он будет использован. Сегодня предлагаются такие инструменты:

Виды штангенциркулей.

  • ШЦ — нониусный;
  • ЩЦК — циферблатный;
  • ШЦЦ — цифровой.

Если берется первый вариант, то необходимо на шкале засечь значение, посчитать количество делений. Циферблатный более удобный, всего лишь необходимо определить значение по подвижной стрелке, которая останавливается напротив определенного деления. В цифровой модели предусмотрен специальный дисплей, на котором и отображается результат измерения. Все штангенциркули классифицируются на подвиды, зависящие от длины, конструкции инструмента. Например, ШЦТ-I — это инструмент из твердого сплава. Есть разделение и по типу рабочих губок. Применяются для измерений односторонние и двусторонние губки.

Особенности замеров

Устройство штангенциркуля.

Штангенциркуль может использоваться для измерения различных предметов и отверстий. Конструкция прибора максимально простая, позволяющая работать с разными деталями. Рабочие губки могут использоваться как для внешнего, так и для внутреннего измерения. Например, для определения диаметра трубы необходимо деталь разместить между внутренней поверхностью губок. Узнать диаметр отверстия позволяет внешняя рабочая поверхность.

Прибор позволяет измерить и глубину отверстия прямолинейной и криволинейной поверхности. Необходимо только предварительно разобраться, какие губки и какая их сторона предназначены для замеров (указывается в инструкции). Сам инструмент может иметь разную форму. Самым распространенным является измеритель в виде штанги с неподвижными рабочими губками, по которой передвигается специальная подвижная рамка, имеющая свои измерительные элементы. На обеих частях есть шкала, позволяющая легко определить значения.

Шкала деления такого инструмента равна 1 мм, общая длина штанги — 150 мм.

Это удобная измерительная величина, которая понятна даже новичку.

На поверхности рабочих губок есть дополнительные шкалы, что значительно расширяет функциональность прибора. Есть разновидность прибора, которую можно использовать для нанесения разметки. Форма его немного отличается, предусмотрена специальная рамка для точного получения значения.

Вернуться к оглавлению

Инструкция по замеру

Мерить штангенциркулем не так сложно, с такой работой вполне может справиться любой. Но есть ряд особенностей, которые необходимо учитывать, выполняя измерение. Пошаговая инструкция включает:

Схема измерения детали при помощи штангенциркуля.

  1. Крепление детали для замера. Сначала надо инструмент тщательно проверить, его элементы не должны шататься, быть плохо закрепленными. После этого штангенциркуль надо аккуратно взять правой рукой, раскрыв губки, нули на шкалах приспособления должны совпасть. В левую руку следует взять деталь для замера. Губками следует ее обхватить, соединить их (губки должны плотно обжать деталь, чтобы можно было получить точное значение). Если деталь твердая, то никаких проблем не возникает, но если она мягкая, легко прогибается, то зажимать ее надо аккуратно.
  2. Усилие требуется контролировать, так как можно получить неверное значение. Рамка инструмента перемещается большим пальцем, делать это надо осторожно. Деталь удерживается в левой руке. Когда губки смыкаются на поверхности детали, рекомендуется зафиксировать специальный винт, применяя для этого большой и указательный палец правой руки. Как только значение будет зафиксировано, можно аккуратно деталь убрать (она должна выйти легко), внимательно осмотреть шкалу для получения результата.
  3. Далее следует установить результаты. Если применяется самый обычный механический штангенциркуль, то надо поднести его к источнику света, рассмотреть шкалу. С цифровым инструментом работать проще, показания отображаются на небольшом дисплее сразу после фиксации винта, т.е. ошибки быть не может, важно только надежно закрепить деталь. Сначала надо от нулевого значения нониуса отметить точку положения рабочих губок. После этого на нониусе следует найти штрих, совпадающий с делением. Порядковый номер умножается на значение (цену) деления, обычно оно равно 0,1. Такие правила снятия результата обязательно прописаны в паспорте. Если нет уверенности, то необходимо перепроверить значения. Далее требуется сложить 2 полученных числа, чтобы получить искомое. Например, показание на штанге оставляет 35 мм. Затем по нониусу было получено значение в 4 деления. После складывания двух значений получается число 35,4 мм.
  4. После того как работа с инструментом закончена, необходимо его аккуратно протереть, обезжирить поверхность. Губки во время хранения полностью смыкать нельзя, должно быть расстояние между ними на пару миллиметров. Специальный винтовой зажим ослабляется, после чего штангенциркуль укладывается в чехол. Если инструмент применяется редко, рекомендуется перед хранением его обработать коррозийным средством.

Использовать для замеров штангенциркуль удобно и просто. Необходимо выполнить всего пару действий — и замеры готовы.


moiinstrumenty.ru

⚙ Как правильно пользоваться штангенциркулем: подробная инструкция

Штангенциркуль – измерительный инструмент, с помощью которого можно точно узнать размеры детали до десятой доли миллиметра. Причём, это можно сделать одинаково хорошо как с внутренней её стороны, так и с внешней. Главное – знать, как это сделать правильно. Не все понимают, в чём суть работы с прибором. Сегодня мы расскажем, как пользоваться штангенциркулем правильно.

Прибор на первый взгляд незамысловатый, однако, он будет полезен для измерения многих деталей

Содержание статьи

Что такое штангенциркуль и для чего он нужен

Из-за своей простоты и лёгкости применения данный инструмент довольно распространен в быту. Им можно измерить диаметр сверла, узнать глубину выемки в стене для выбора самореза, измерить любую деталь. Несмотря на достаточно простое устройство, точность штангенциркуля достаточно высока, а погрешности при правильной работе и уходе исключена.

При помощи данного механизма удаётся получить размеры любого предмета, причём, снятые как с его внешней, так и с внутренней сторон

Интересно, что прибор практически не менялся многие десятилетия , и его механические аналоги до сих пор пользуются популярностью. Кстати, если вы сомневаетесь в точности прибора, — зря! У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.
Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Как работать штангенциркулем

Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.

Важно! Перед любыми манипуляциями с прибором, выставите нулевой уровень. Для этого сведите губки друг с другом и сверьте значения. Между губками не должно быть просвета.

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.

Необходимо зафиксировать положение меток с помощью прижимного винта

После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.

Какова цена деления штангенциркуля и как считывать показания

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.

Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм

Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.

Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки

Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз. Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений. Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.

Как штангенциркулем проводят разметочные операции

Механический штангенциркуль позволяет справиться с целым рядом операций. В том числе провести разметку крепления любой детали или элемента. Разметка выполняется заостренной стороной губок. Для этого необходимо сравнить реальную деталь со схемой или макетом.

Разметка штангенциркулем

Почему возникают ошибки при измерениях

Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.

Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero», или ноль.

В механическом просто ослабьте винты и сведите прибор в исходное положение и снова закрепите

Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.

Как хранить инструмент

Лучше всего хранить штангенциркуль в специальном кейсе для инструмента. Обычно он защищен специальными прокладками. В этом случае, даже если вы уроните чемоданчик, инструмент не пострадает.

После каждого измерения прибор следует обязательно убирать в коробку

Для профилактического очищения прибор вынимают из кейса, ослабляют зажимы, насколько это возможно, раздвигая лапки, протирая все измерительные и подвижные элементы.

Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.



Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Оглавление:

  1. Как пользоваться штангенциркулем: особенности и характеристика прибора
  2. Устройство и измерение штангенциркулем
  3. Как измерять штангенциркулем: общие рекомендации
  4. Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм. На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

  • шц-1 - инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
  • шцк - на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;
  • шцт-1 - на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
  • шцц - этот прибор отличается наличием цифровой индикации.


Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента - выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма - линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

  • штангенциркуль цифровой - имеющий специальный дисплей;
  • циферблатный механизм;
  • устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.


Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения. Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению - в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений. Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
