Как работает лазерный дальномер: принцип работы

Благодаря тому, как работает лазерный дальномер, можно осуществлять замеры плоскостей с максимальной точностью. Поэтому его применяют в военном деле, астрономии строительстве, инженерной геодезии и т.д.

Лазерный дальномер — удобное современное устройство для измерения площадей поверхностей.

Он представляет собой рулетку электронного типа. Такой прибор достаточно прост в эксплуатации, поэтому его используют профессиональные бригады, да и начинающие строители тоже.

Инструкция по работе с таким инструментом выглядит следующим образом:

  1. Дальномер включается на необходимую опцию.
  2. Далее он устанавливается вблизи одной из рабочих поверхностей.
  3. Луч лазера наводится на противолежащую сторону помещения.
  4. Аналогичным образом осуществляются замеры и других плоскостей.

Устройство лазерного дальномера.

Благодаря таким нехитрым действиям дальномер выдаст размер площади помещения. Если необходимо просчитать объем, действуют так же. Все приборы такого типа работают по схожему принципу.

Одно из главных удобств дальномера в том, что он заменяет калькулятор и блокнот с карандашом. Каждая модель может складывать и вычитать имеющиеся значения, а полученные цифры автоматически сохраняются. Но тут главное — знать о том, может ли потерять прибор данные, если извлечь из него флеш-карту.

Чтобы лазерный дальномер давал точные показания, очень важным моментом является соблюдение условий перпендикулярности рулетки. Чтобы облегчить эту задачу, современные производители оснащают свои изделия встроенным пузырьковым уровнем. Это значительно облегчает задачу.

Принцип работы лазерного дальномера

Чтобы осуществить замеры стен при помощи дальномера, сначала необходимо включить уровень. После этого измеряют поверхность стены по высоте и длине. От полученных значений следует отнять площадь, занимаемую окнами и дверными проемами.

Полученные цифры помогут сориентироваться в необходимом количестве строительных материалов, чтобы максимально избежать перерасхода. Для новичков лазерный дальномер является хорошим помощником.

Для удобства использования в различных условиях некоторые производители оснащают приборы встроенными камерами и визорами.

Но это касается геометрически правильных форм. Однако прибор используют и в инженерной сфере, например, для измерения котлованов. Тут будут присутствовать определенные погрешности. Кстати, на точность показаний во многом влияет и результативность самой рулетки, так как в темное время суток она выше, чем днем. Поэтому нередко используется дополнительное оборудование в виде визира или видеокамер, чтобы была возможность хорошо видеть лазер.

Чтобы определить дальность нахождения объекта, используют беспрерывное электромагнитное излучение. Дальномер может работать в трех режимах:

  • фазовом;
  • импульсном;
  • комбинированном, который объединяет в себе предыдущие два.

В первом случае принцип действия — модуляция синусоидального сигнала, при этом частота будет варьироваться от 10 до 150 МГц.

Во втором варианте идет отражение импульса и его периодическая задержка. Несмотря на то что такая техника достаточно умна, контроль за ней все-таки необходим, так как сбои свойственны любой аппаратуре. Для того чтобы иметь правильное представление о принципе работы дальномера, руководство по эксплуатации требует тщательного изучения.

В зависимости от того, насколько тщательно придерживаться требований инструкции, дальномер будет работать точно или давать погрешности.

Вернуться к оглавлению

Возможности лазерного дальномера

Несмотря на то что основной функцией такой техники является измерение расстояний, технологии развиваются. Поэтому современные модели могут иметь и дополнительные опции. Некоторые аппараты могут измерить дополнительно площадь и объем помещений. Отдельные дальномеры имеют функцию, которая позволяет применять теорему Пифагора.

Лазерные дальномеры используют в строительстве, астрономии, геодезии и других сферах.

Конечно, чем более усовершенствованная модель, тем дороже она стоит и тем профессиональнее можно вести строительство.

Чтобы максимально оценить пользу такого прибора, стоит поработать с большими объектами. Ведь для ручных расчетов в этом случае понадобилось бы немало времени.

Возможности самого простого лазерного дальномера ограничиваются измерениями в пределах 40-60 м, в то время как более мощные модели имеют этот показатель в 100 м.

Профессиональные приборы могут справиться с расстоянием до 250 м.

Минимальное расстояние, с которым может справиться дальномер, 5 см.

Вернуться к оглавлению

Зависимость техники от условий

Дальномер имеет два функциональных блока: излучательный, в составе которого есть лазерный диод, и приемник. За счет электромагнитной волны возникает лазерный луч. Сама волна производится дальномером, далее она отражается от рабочей плоскости, будь то полы, стены, потолок или другая рабочая сторона объекта. После этого идет ее возврат в приемник. Каждая волна имеет свою амплитуду и длину. Последний показатель изначально известен вычислителю дальномера, поэтому дальнейшие его вычисления производятся за счет принципа сложения всех длин волн, которые прошли путь до объекта и обратно. После этого выполняется деление данной суммы надвое. А если есть «обрезанная» волна, то и ее показатель приплюсовывается.

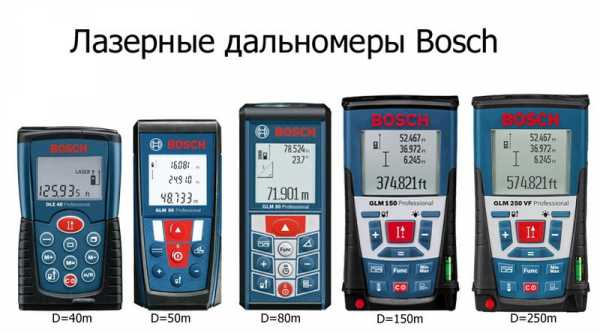

Сравнительные характеристики нескольких моделей лазерного дальномера.

Полученная цифра выводится на дисплей прибора. Измерительная величина, то есть метры или сантиметры, устанавливается по личным требованиям.

Дальномер отлично справляется в условиях закрытых помещений, так как в этом случае расстояния имеют небольшие значения, а помехи и вовсе отсутствуют. А что касается природы, то тут есть несколько факторов, которые могут создать погрешности в работе:

  1. Солнце. Зачастую цвет лазеров является красным, поэтому чем ярче поверхность, тем хуже видна конечная точка. Почему это так важно? Потому что дальномер должен уметь обработать сигнал, а он будет слишком слабым, что может повлиять на точность показаний. Поэтому в темное время суток показания лазерного дальномера более точны.
  2. Загрязненность окружающей среды. Лучший вариант — если работа проводится за городом, так как воздух там прозрачнее. В условиях загазованности или туманности опять-таки возникает риск возникновения погрешностей.
  3. Надежность крепления дальномера. Ручные измерения всегда сопровождаются неточностями. Поэтому лучше для замеров использовать специальный штатив. Кстати, многие современные приборы имеют уже в стандартной комплектации такой элемент.
  4. Рабочая поверхность. Если измеряемая плоскость будет иметь темный цвет или шершавую структуру, то луч станет поглощаться. Поэтому для таких целей используют светлую поверхность, которая за счет гладкости и цвета помогает повысить коэффициент отражения.

Вернуться к оглавлению

Как работать инструментом на улице?

Для удобства использования дальномер можно закрепить на штативе.

Все же в большинстве случаев дальномер применяют с внешней стороны зданий. Поэтому, чтобы максимально обеспечить точность показаний, можно воспользоваться следующими рекомендациями:

  1. Использовать для таких работ необходимо те приборы, которые имеют дальность работы в пределах 150-200 м, то есть для больших расстояний.
  2. Следует использовать мишень. В большинстве стандартных комплектов она уже имеется.
  3. Для того чтобы показания были точны, следует применять штатив. Если данная деталь покупается отдельно, то дальномер в обязательном порядке должен иметь специальное гнездо с нижней стороны.

Многие модели дальномеров имеют скобу, расположенную сзади. Она может устанавливаться под 90-градусным или 180-градусным углом. Если ее положение перпендикулярно, то прибор измеряет расстояние заподлицо с краем или внешним углом.

Это позволяет знать размер диагонали помещения. В данном случае точка отсчета устанавливается вручную, она начинается от задней или передней стенки скобы. Но некоторые модели оснащены автоматической функцией переноса нулевой точки.

Вернуться к оглавлению

Правильная эксплуатация

Для удобства хранения лазерные дальномеры комплектуются специальными чехлами.

Так как длина волны составляет 635 нм, человеческий глаз видит луч красного цвета. Поэтому, работая с таким прибором, следует быть аккуратными. Попадая в глаз, такой луч может нести разрушительное воздействие. Все зависит от класса используемого лазера: чем он выше, тем опаснее контакт луча и глаза. По стандарту дальномеры имеют луч со вторым классом излучения. Это, в свою очередь, означает, что при кратковременном воздействии перед глазами человека непродолжительный период будут мелькать пятна света. Но если луч будет напрямую и долго воздействовать, то последствия могут стать крайне неприятными.

Дальномер — прибор, которому для работы требуются батарейки. После того как их заряд окончен (примерно 5-10 тысяч измерительных процессов), их следует правильно утилизировать. Если содержимое батарейки вытечет внутри прибора, это может привести к поломке аппарата, что однозначно потребует дорогостоящего ремонта. Поэтому перед и после каждого применения батарейки следует тщательно осматривать.

Такой прибор требует деликатного обращения, поэтому для него не допускаются воздействия физической силой, а тем более падения. Это тоже чревато ремонтом или даже покупкой новой техники.

Иметь под рукой такой прибор — значит ощутимо улучшить условия своей работы. Во-первых, исчезает необходимость производить вычисления в уме — все делает техника. Во-вторых, это значительно экономит время, особенно если дальномер — новой модификации, так как в нем много дополнительных функций. В-третьих, автоматическое сохранение данных помогает не забивать голову большим количеством цифр, что тоже крайне удобно.


moiinstrumenty.ru

Лазерный дальномер - принцип работы и сравнение

Если хорошо изучить лазерный дальномер, принцип работы прибора, то будет проще сориентироваться среди представленных моделей подобных устройств. Измерение дальности с помощью импульсного способа предполагает использование формулы L = ct/2, где с является скоростью распространения, а Т – временем, затрачиваемым на прохождение импульса. Наибольшей точностью обладают приборы, которые позволяют получать короткие импульсы.

Измерить дальность можно:

  • Фазовым,
  • Импульсным,
  • Фазо-импульсным способом.

И наибольший интерес представляет именно импульсный метод, в процессе которого отправляется зондирующий импульс, достигающий поверхности, и в это время запускается счетчик, считающий время прохождения сигнала. После отражения импульс возвращается к лазерному дальномеру и происходит остановка счетчика, тем самым, фиксируется расстояние.

Модели

Перед принятием решения о покупке, нужно сделать лазерные дальномеры сравнение, взяв для анализа наиболее популярные модели. Среди приборов, специально созданных для определения расстояния, выделяются:

  • Лазерные бинокли Carl Zeiss,
  • Лазерные дальномеры Bushnell, Leica Rangemaster и Carl Zeiss,
  • Бинокли и дальномеры от компаний Nikon, Zenit и Sturman.

Предварительно нужно определиться с целями, для которых вы планируете использовать лазерный прибор, и тогда будет проще сделать правильную покупку. Лазерные рулетки активно используются вооруженными силами, в том числе среди основных пользователей:

  • Наземная военная техника,
  • Авиация,
  • Морской флот,
  • Артиллерия.

Также активными пользователями являются охотники, потому что подобные приборы позволяют быстро определять расстояние до мишени и увеличивать количество добытых трофеев. Но еще одним направлением, где применяются данные электронные устройства, является строительство, потому что специалисты получают возможность для определения габаритных размеров и уровней помещения и различных сооружений.

Применение

Когда человек знает лазерный дальномер принцип работы, он способен использовать его с максимальной эффективностью. И если он работает с таким прибором на строительном объекте, то он сможет:

  • Быстро вычислить площадь,
  • Осуществить передачу данных на компьютерную технику,
  • Замерить недоступные объекты.

Кроме того, данные устройства обладают надежной степенью защиты от пыли и механического воздействия. Лазерными рулетками пользуются даже в тех случаях, когда температура опускается на максимально низкий уровень.

Обычно дальномеры выполняются в прочном пластиковом корпусе, на котором имеются кнопки для управления и дисплей для наблюдения за получаемыми данными.

Если вы знаете дальномер лазерный, как работает, можете сразу включать прибор и направить луч на ближайший объект, чтобы быстро произвести измерение. Некоторые приборы подобного типа снабжаются дополнительно штативами и прочими приспособлениями.

Для того чтобы осуществлялось питание, пользуются аккумуляторными батарейками 1,5 В, тип АА. Для гарантированно длительного действия прибора, нужно иметь запасной комплект элементов питания.

Фазовые дальномеры

Чтобы работал фазовый дальномер, применяется синусоидальный принцип, когда происходит сравнение фаз отправленного и отраженного сигнала. Когда получается результат подобных измерений – это расстояние. Данные рулетки отличаются высоким уровнем точности, к тому же они относятся к дорогостоящим.

Есть разные режимы работы данных приборов:

  • Стандартные,
  • Сканирования,
  • Для неблагоприятных условий эксплуатации,
  • Зеркальные.

Выбор

Выбирая лазерный дальномер Лейка, нужно ориентироваться на его габариты и на технические возможности, чтобы он мог выполнять все поставленные задачи и точно определять дальность.

Нужно оценить максимальное расстояние, на которое способен действовать прибор, оно может достигать 1 километра. Также важным фактором является объем памяти, которым обладает лазерный дальномер Лейка, потому что при длительной работе и получении большого объема информации, недостаточная память способна снизить эффективность процесса.

Необходимо требовать сертификат качества при покупке лазерного дальномера и всегда рассчитывать на гарантию, предоставляемую продавцами электронных устройств. Профессиональные рулетки оснащаются дополнительными функциями и приспособлениями, позволяющими выполнять более сложные измерения.

novoptic.ru

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

В строительстве часто приходится сталкиваться с проблемами при измерении каких-либо параметров конструкции на её труднодоступных участках. Использование ленточной рулетки в таких случаях не будет эффективным. Лазерные дальномеры работают с гораздо большими расстояниями и величинами. Неважно, прямоугольную или трапециевидную форму имеет стена, с помощью лазерной рулетки будет просто измерить её размеры и площадь.

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений. Лазерные измерители расстояния получили широкое распространение в астрономии, строительстве, военной отрасли и навигации. Дальномеры также применяются для топографических съёмок.

Фотогалерея: разновидности лазерных дальномеров

Топографический лазерный дальномер позволяет вычислять расстояние до территорий или участков земли
Навигационный дальномер помогает определять расстояние до объектов на воде
Лазерные дальномеры используют в военной отрасли для оружейных прицелов
Строительным лазерным дальномером можно определять расстояния до стен и высчитывать площадь и объём помещений

В строительстве лазерный дальномер часто используется для измерения расстояния до стен и порогов. С его помощью можно также вычислять площади помещений. Прибор нужно установить на нужную опцию, установить на рабочей поверхности и направить лазер на интересующий объект, например, противоположную стену. Для получения более точных показаний дальномер необходимо устанавливать строго перпендикулярно. Для облегчения этой задачи в строительных лазерных измерителях имеется специальный уровень с пузырьком.

Основные элементы строительного дальномера

  1. Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
  2. Оптический отражатель — принимает отражённый луч.
  3. Компьютерный преобразователь или микропроцессор.
  4. Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
  5. Фиксатор дальномера.
  6. Оптический прицел — позволяет направить луч точно в нужное место.
  7. Пузырьковый уровень.Пузырьковый уровень, встроенный в лазерный дальномер, позволяет устанавливать прибор ровно на поверхности

В строительных лазерных дальномерах есть блокнот и калькулятор. Прибор сам будет производить вычисления и сохранять данные в памяти.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Сравнение принципов работы импульсных и фазовых измерителей

  1. Фазовый дальномер при измерении расстояния использует модулированный световой сигнал, а импульсный — световой импульс.
  2. Импульсные дальномеры измеряют гораздо большие расстояния, чем фазовые, так как мощность посылаемых импульсов у них гораздо больше.
  3. Импульсный метод измерения расстояния менее точен, чем метод измерения разности фаз. Но благодаря современным методикам обработки сигнала в импульсных дальномерах это различие становится не таким значительным.
  4. Размер отражаемой лазерной точки становится больше с увеличением расстояния. Это справедливо для обоих принципов измерения, хотя отклонение лазера от точки отражения разное, так как отличаются размер и форма лазерного пятна.
  5. Фазовый и импульсный принципы работы различаются также чувствительностью к прерыванию сигнала. При работе под воздействием некоторых внешних факторов (в потоке транспорта, при плохих погодных условиях) фазовый дальномер будет работать хуже, чем импульсный.

Видео: принцип работы лазерного дальномера

Применение и функции лазерного дальномера

С помощью лазерной рулетки можно рассчитать объём, вычислить площадь помещения, замерить сложные недоступные отрезки, определить длину ската крыши и угол его наклона, найти площадь стены с наклоном у потолка, а также её диагональ.

Дополнительные функции некоторых современных дальномеров

  1. Подсветка.
  2. Ватерпас или пузырьковый уровень. Это приспособление чаще всего устанавливают на строительных лазерных рулетках. Оно поможет определить, ровно ли располагается прибор на поверхности.
  3. Визир — специальное устройство, приближающее точку, до которой ведётся измерение. Функция работает аналогично цифровому увеличению (зуму) на видеокамерах и особенно актуальна для работы на больших расстояниях.Визир представляет собой миниатюрную камеру, которая позволяет приблизить объект измерений
  4. Дисплей с цветным экраном.
  5. Измеритель температуры воздуха. Допустимые погодные условия для использования каждого прибора указаны в инструкции. В любом случае при работе на морозе необходимо дать устройству некоторое время на адаптацию к окружающей температуре.
  6. Датчик для измерения наклона в пределах до 45o. Он нужен для проведения расчёта угла ската крыши, наклона навеса и других аналогичных операций.Лазерный дальномер со встроенным датчиком измерения угла наклона позволяет вычислять расстояния на криволинейной поверхности
  7. Индикатор уровня зарядки батареи.
  8. Функция Bluetooth.
  9. Трекинг — непрерывное измерение расстояний. При перемещении дальномера трекинг производит замеры не один, а несколько раз с определённой периодичностью и показывает получаемые результаты. Такая опция необходима для того, чтобы отмерить нужную длину конструкции или помещения.
  10. Различные математические функции.

Наличие в лазерном дальномере дополнительных функций помогает более точно и удобно производить необходимые замеры и во многом облегчает работу. Но и цена таких приборов гораздо выше.

Работа с лазерной рулеткой

  1. Установить и зафиксировать прибор в точке начала измерений.
  2. Включить дальномер при помощи специальной кнопки.
  3. Выбрать нужную точку отсчёта. Во многих моделях для удобства встроена возможность выбора точки — от передней части корпуса прибора или от задней. Такая функция нужна для определения расстояния без учёта размеров корпуса. Некоторые устройства также оснащены специальными скобами, позволяющими проводить измерения в неудобных местах. Точку отсчёта в них можно выбрать от края корпуса либо от самой скобы.
  4. Выбрать необходимые единицы измерения.
  5. Начать измерения, нажав функциональную кнопку.
  6. Просмотреть результат на дисплее прибора.Лазерный дальномер позволяет определить длину, ширину и высоту помещений, а также автоматически посчитать его площадь и объём

Например, если нужно определить расстояние от одной стены до другой, необходимо провести следующие действия:

  1. Установить прибор на одной стене.
  2. Убедиться, что прибор зафиксирован ровно на поверхности и плотно у стены.
  3. Назначить точкой отсчёта прижатую часть корпуса. Это позволит учесть в расчётах толщину самой рулетки.
  4. Включить функцию начала замеров.
  5. Посмотреть полученные результаты на экране.Для того чтобы измерить необходимое расстояние, нужно приложить прибор к стене и нажать функциональную кнопку — все остальные действия прибор произведёт сам

Для получения более точных расчётов не рекомендуется держать прибор в руках при измерении. Запрещается направлять лазерный луч прибора в лицо, потому что он может обжечь сетчатку глаза.

Видео: как пользоваться лазерной рулеткой

Правила эксплуатации дальномера

  1. Лазерную рулетку следует эксплуатировать согласно технической инструкции.
  2. Нельзя допускать попадания влаги и грязи в прибор, а также перегрева и переохлаждения дальномера.
  3. Необходимо беречь прибор от падения и ударов.
  4. Проводить ремонт дальномера следует только в специальных мастерских.
  5. Хранить лазерный дальномер рекомендуется в специальном чехле.

Рекомендации по выбору лазерной рулетки

  1. Каждый лазерный дальномер имеет определённый диапазон расстояний. При выборе рулетки необходимо знать, какие приблизительные размеры вам надо будет определять. Приобретать рулетку следует с несколько большей максимальной дальностью, чтобы был хотя бы небольшой запас.
  2. Чем мощнее микропроцессор дальномера, тем быстрее и точнее анализируются данные. Но если лазерная рулетка нужна для несложных измерений в быту, будет достаточно самой простой модели, иначе вы переплатите деньги за функции и способности прибора, которыми не будете пользоваться. Простые рулетки настроены только на измерение расстояния. Приборы с мощным микропроцессором и улучшенным программным обеспечением могут производить множество расчётов с применением сложных геометрических формул (площади, объёма, углов и т. д.).Современные лазерные дальномеры с мощными процессорами позволяют рассчитывать расстояния до объектов, площади и объёмы помещений и переводить результат в разные системы единиц
  3. Лазерную рулетку лучше приобретать с надёжным штативом, если в корпусе прибора есть крепёжная резьба. Для произведения расчётов в комнатных условиях достаточно будет неподвижно зафиксировать прибор на полу, у стены или на предмете с ровной поверхностью. Если при измерении дальномер плотно зафиксирован, то погрешность в расчётах сведётся к минимуму.
  4. При покупке важно учитывать тип элементов питания дальномера. Не стоит приобретать прибор со встроенным аккумулятором, так как по истечении ресурса заменить его будет сложно. Лучше остановить выбор на рулетке, работающей от батареек.

Видео: обзор лазерного дальномера ЛДМ-70

Дополнительные функции дальномера

  1. Функция измерения площади полезна во время ремонта, когда требуется рассчитать необходимое количество материала. Нужно включить специальную опцию дальномера (кнопка обычно имеет обозначение в виде плоской и объёмной фигуры, они символизируют измерение площади и объёма соответственно) и измерить все стороны помещения. Далее аппарат проведёт расчёты путём умножения сторон и выдаст результат на дисплее. С помощью этой функции можно определить площадь пола, стен и потолка.Выбор режима вычислений производится при помощи специальной кнопки с изображением плоской и объёмной фигуры
  2. Измерение объёма проводится аналогично измерению площади. При нахождении объёма помещения сначала замеряются стороны пола, затем высота. Прибор анализирует полученные данные и вычисляет объём комнаты. Эта опция дальномера полезна, например, при выборе кондиционера, когда нужно знать объём расходуемого в помещении воздуха.
  3. Выдвижная скоба. Для проведения измерений из неудобных точек некоторые модели дальномеров оборудованы специальной скобой. Например, для определения размера комнаты по диагонали можно упереть прибор скобой в один из углов и включить необходимый режим. Для получения точного результата нужно назначить точкой отсчёта начало скобы.
    В современных дальномерах скоба может фиксироваться в нескольких положениях, чтобы можно было максимально просто проводить измерения из неудобных точек
  4. Трекинг. Если нужно отмерить определённое расстояние от стены, например, для того, чтобы возвести перегородку, нужно воспользоваться функцией трекинга. Некоторые строительные модели лазерных рулеток оснащены режимом непрерывного измерения расстояния. Для нахождения нужного отрезка таким способом потребуется включить прибор и перемещать его вдоль выбранной линии до получения искомого расстояния.
  5. Некоторые лазерные дальномеры оснащаются функцией поиска минимальных и максимальных расстояний. С её помощью также можно вычислить точную диагональ помещения. Для этого необходимо установить прибор в одном углу, а луч направить на противоположный угол комнаты, стараясь попасть в границу между стенами как можно точнее. Рулетка произведёт серию измерений и найдёт максимальное значение, которое и будет искомой диагональю. Таким же способом проводится и поиск минимального расстояния.
  6. Измерение сторон стены в форме трапеции — ещё одна опция некоторых современных лазерных рулеток. Для этого необходимо включить нужный режим и измерить три стороны стены, расположенных под углом 90o друг к другу. Далее дальномер с помощью полученных данных автоматически произведёт расчёт четвёртой стены и выведет результат на экран.Одну из сторон трапеции (например, длину ската кровли) лазерный дальномер может рассчитать по трём остальным сторонам
  7. Косвенный метод измерения расстояний — функция теоремы Пифагора. Позволяет определить расстояния и длины отрезков на труднодоступных участках. Допустим, нужно измерить расстояние от пола до шурупа в стене. Сначала выбираем начальную точку на небольшом расстоянии от стены на полу и измеряем расстояние от неё до стены. Затем направляем точку лазера на шуруп. Отрезок от рулетки до стены будет являться катетом, а длина от прибора до шурупа — гипотенузой. При включении рассматриваемой опции прибор автоматически произведёт вычисления, найдёт второй катет треугольника и выдаст, на какой высоте от пола находится шуруп.
  8. В солнечную погоду удобно пользоваться специальными очками. Они имеют красный или зелёный цвет стекла в зависимости от цвета луча лазера. Эти защитные стёкла оснащены световым фильтром, который приглушает все остальные цвета, кроме своего, тем самым позволяя легко находить точку отражения луча.Световой фильтр в очках приглушает все цвета, кроме своего, поэтому, например, в красных очках намного проще увидеть луч красного лазера

Видео: измерение площади непрямоугольных стен лазерным дальномером

Сделав правильный выбор лазерной рулетки, можно во многом облегчить работу. С использованием лазерного дальномера будет возможно вычислить любые нужные длины и площади. Несмотря на множество проводимых вычислительных операций, такой прибор прост для использования и не требует никаких особых знаний или навыков.

Оцените статью: Поделитесь с друзьями!

tehznatok.com

Дальномер лазерный или ультразвуковой: принцип работы

Дальномеры, современные приборы, используются для замера расстояния и применяются в разных отраслях строительства и при изготовлении мебели. Своей популярностью они обязаны высочайшей точности и дальности измерений. Заменяя примитивную рулетку, дальномер отлично справляется с измерениями и дает более точные результаты. При измерении больших расстояний его погрешность составляет миллиметры.

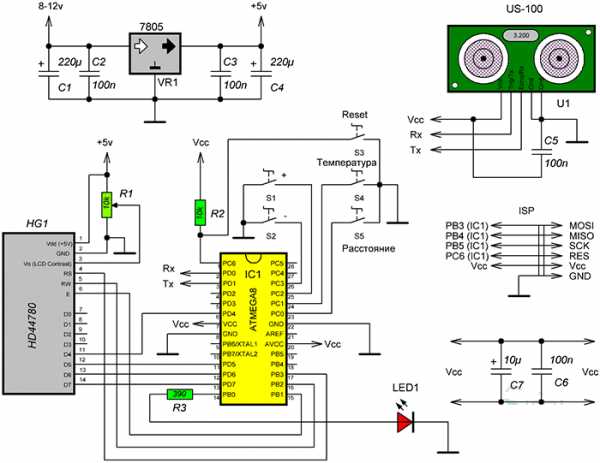

Схема ультразвукового дальномера.

Существует 2 типа этого измерительного прибора, но то, какой выбрать дальномер (лазерный или ультразвуковой), можно определить после изучения технических характеристик и качеств каждого из аппаратов.

Самым простым и дешевым аппаратом, разработанным современными конструкторами, является ультразвуковой дальномер. Аналогичную конструкцию по-другому называют эхолотом. Они довольно часто используются во многих бытовых и промышленных сферах.

В конструкцию ультразвукового дальномера включается приемный и передающий блок, а также микропроцессор, который несет запоминающую функцию и впоследствии обрабатывает и отображает полученную информацию.

Принцип работы ультразвукового дальномера

Принцип действия ультразвукового дальномера.

Дальномер ультразвуковой работает путем направления испускаемого звука на какой-то предмет, который, в свою очередь, отражает его. Дальномер улавливает приемным блоком. Этот ультразвук не слышим окружающим. Скорость звука напрямую зависит от плотности воздуха, что способствует более точному расчету расстояния.

В процессе внедрения новых технологий и производственных возможностей конструктора добились усовершенствования конструкции аппарата. Это позволило создать новый прибор, более точно направленный звуковым пучком. Был создан ультразвуковой дальномер с лазерной указкой. Такой аппарат значительно увеличил точность измерений и облегчил проведение работ.

Приобрести ультразвуковой дальномер на сегодня можно на любых торговых точках, занимающихся измерительными приборами.

Такой аппарат имеет значительные недостатки. Главным минусом является точность замера, так как она определяется с учетом окружающей среды, в которой будет распространяться звук. Параметры и значения (главным из которых является плотность) не могут быть постоянными и имеют способность изменяться в период работ. Немаловажным недостатком считается и ограничение длины измерений, так как пределы расстояния — от 30 см до 20 м.

В связи с этим использовать ультразвуковые приборы можно в том случае, когда не требуется точных замеров и замеров не более допустимых пределов. В иных случаях лучше приобрести дальномер лазерный, хотя он стоит немного дороже, но имеет лучшие технические характеристики.

Вернуться к оглавлению

Лазерный дальномер: особенности

Устройство лазерного дальномера.

Сегодня лазерный дальномер, или как называют его по-другому — лазерная рулетка, является необходимым прибором при строительстве и отделке. Он используется для проведения как внутренних, так и наружных работ.

Этот тип дальномеров представляет собой небольшой оптико-электронный аппарат для проведения замеров расстояния. Сегодняшние производители рады предложить широкий спектр моделей с расширенными функциями, позволяющими производить вычисление площади, объем помещения, выполнять измерения объектов, расположенных в недоступных местах, которые производятся по теореме Пифагора. Помимо того, во время проведения работ можно передавать данные для обработки на ПК и, в зависимости от модификации прибора, выполнять другие дополнительные функции.

Многие модели оснащены противоударными, пыле- и влагозащитными корпусами, в связи с чем их можно применять при любых условиях проведения работ.

Вернуться к оглавлению

Принцип работы с лазерным дальномером

При работе с такой модификацией прибор устанавливается на ровную плоскость и включается.

Схема работы лазерного дальномера.

После этого аппарат необходимо настроить и генерировать лазерный луч, который имеет красный цвет и направляется в требуемую точку. Эта точка отражается в приемный блок, и расстояние прибора до объекта фиксируется на специальном дисплее, расположенном в корпусе дальномера.

Работает лазерный дальномер по следующему принципу: аппаратом посылаются импульсы на цель, которая, в свою очередь, их отражает, а встроенный элемент микропроцессора определяет длину с учетом времени с того момента, когда был послан импульс, до приема отражения.

Вернуться к оглавлению

Преимущества дальномера в отличие от простой рулетки

Проекты с ультразвуковым дальномером.

Лазерный дальномер характеризуется следующими особенностями:

  1. При замерах можно обойтись без посторонней помощи.
  2. Используя лазерный дальномер, появляется возможность измерять объекты с препятствиями, которые невозможно замерить при помощи обычной рулетки.
  3. Применение таких дальномеров значительно сокращает время проведения работ и проводит замеры наиболее точно.
  4. Видимый лазерный луч является ориентиром, и в связи с этим проще и удобней работать.
  5. При помощи лазерного прибора без проблем можно проводить и другие работы, например, устанавливать оконные рамы, подоконники, заливать цементный пол.
  6. Такие приборы способны измерять не только длину, но площадь и объем.

Вернуться к оглавлению

Как выбрать дальномер: рекомендации

Электрооптический дальномер.

Перед приобретением дальномерного устройства необходимо определиться с предстоящими работами, то есть с тем, для каких целей он нужен. Чем больше функций у прибора, тем он дороже будет стоить.

Пункты, которые необходимо учесть перед выбором:

  1. Классификация.

Подобные приборы бывают:

  • бытовые;
  • профессиональные.

Если прибор приобретается для внутренней отделки квартир, то для этих целей подойдет простое бытовое устройство. Если предстоит работать при более суровых условиях и на сложных строительных объектах, то необходимо призадуматься над профессиональным оборудованием. Но цена на профессиональные приборы значительно выше. Бывает и так, что некоторые бытовые дальномеры могут быть оснащены дополнительными функциями.

  1. Дальность замера.

Структурная схема импульсного лазерного дальномера.

Современные лазерные измерительные приборы могут иметь дальность луча до 200 м. Приобретая устройства с максимальной дальностью измерения, необходимо обратить внимание на приспособление для установки штатива, так как производя замеры на больших расстояниях, нужно иметь штатив. В случае использования прибора для строительства загородного дома или на строительных площадках небольшого размера, достаточно использовать дальномер с дальностью до 50 м.

  1. Точность дальномера.

В основном все лазерные дальномеры обладают точностью измерений с погрешностью от 1.5 до 2 мм, что решает проблемы при бытовых и профессиональных застройках.

  1. Производитель.

Качество дальномеров также напрямую зависит и от производителя. Самыми лучшими компаниями по производству дальномеров считаются BOSH, Stabila. Как правило, устройства европейских производителей намного дороже продукции китайского производства, но и качество китайских намного уступает.

  1. Гарантийное обслуживание.

Любая известная компания на свое оборудование предоставляет гарантийный талон, предоставляющий право на сервисное обслуживание. В обычных случаях гарантия дается на 1-2 года на бытовые лазерные приборы и до 3 лет на профессиональное оборудование. Приобретая дальномер, необходимо выяснить, имеется ли центр для обслуживания оборудования той или иной фирмы.

  1. Дизайн и удобство при использовании.

При подборе лазерного устройства необходимо его подержать в руках. Он должен быть удобным, нетяжелым и не выпадать из рук. Чем меньше габариты устройства, тем удобней его использовать, так как можно поместить даже в карман. Для удобства применения дальномера многие производители оснащают его корпус резиновыми деталями.

  1. Функциональность.

Вернуться к оглавлению

Дополнительные моменты

Структурная схема ультразвукового дальномера.

Цена на дальномеры увеличивается при наличии дополнительных функций. Приборы в свою конструкцию могут включать следующие функции:

  1. Память. Можно применять для сохранения величин, которые часто используются при работе.
  2. Откидная скоба. При ее помощи производится измерение внутренних углов.
  3. Bluetooth. Это беспроводная система передачи на расстоянии данных, которая позволяет моментально перенести измерения на ПК.
  4. Определитель площади и объема.
  5. Оптический визир. Необходим для визуализации лазерной точки и наведения на предмет. Это очень удобно в солнечную погоду.

Соблюдая все рекомендации, вы без особого труда сделаете правильный выбор. Удачи!


moiinstrumenty.ru

КАК РАБОТАЕТ ИНСТРУМЕНТ ЛАЗЕРНЫЙ ДАЛЬНОМЕР

Благодаря тому, как работает лазерный дальномер, можно осуществлять замеры плоскостей с максимальной точностью. Поэтому его применяют в военном деле, астрономии строительстве, инженерной геодезии и т.д.

Лазерный дальномер — удобное современное устройство
для измерения площадей поверхностей.

Он представляет собой рулетку электронного типа. Такой прибор достаточно прост в эксплуатации, поэтому его используют профессиональные бригады, да и начинающие строители тоже.

Инструкция по работе с таким инструментом выглядит следующим образом:

  1. Дальномер включается на необходимую опцию.
  2. Далее он устанавливается вблизи одной из рабочих поверхностей.
  3. Луч лазера наводится на противолежащую сторону помещения.
  4. Аналогичным образом осуществляются замеры и других плоскостей.
Устройство лазерного дальномера.

Благодаря таким нехитрым действиям дальномер выдаст размер площади помещения. Если необходимо просчитать объем, действуют так же. Все приборы такого типа работают по схожему принципу.

Одно из главных удобств дальномера в том, что он заменяет калькулятор и блокнот с карандашом. Каждая модель может складывать и вычитать имеющиеся значения, а полученные цифры автоматически сохраняются. Но тут главное — знать о том, может ли потерять прибор данные, если извлечь из него флеш-карту.

Чтобы лазерный дальномер давал точные показания, очень важным моментом является соблюдение условий перпендикулярности рулетки. Чтобы облегчить эту задачу, современные производители оснащают свои изделия встроенным пузырьковым уровнем. Это значительно облегчает задачу.

Принцип работы лазерного дальномера

Чтобы осуществить замеры стен при помощи дальномера, сначала необходимо включить уровень. После этого измеряют поверхность стены по высоте и длине. От полученных значений следует отнять площадь, занимаемую окнами и дверными проемами.

Полученные цифры помогут сориентироваться в необходимом количестве строительных материалов, чтобы максимально избежать перерасхода. Для новичков лазерный дальномер является хорошим помощником.

Для удобства использования в
различных условиях некоторые
производители оснащают приборы
встроенными камерами и визорами.

Но это касается геометрически правильных форм. Однако прибор используют и в инженерной сфере, например, для измерения котлованов. Тут будут присутствовать определенные погрешности. Кстати, на точность показаний во многом влияет и результативность самой рулетки, так как в темное время суток она выше, чем днем. Поэтому нередко используется дополнительное оборудование в виде визира или видеокамер, чтобы была возможность хорошо видеть лазер.

Чтобы определить дальность нахождения объекта, используют беспрерывное электромагнитное излучение. Дальномер может работать в трех режимах:

  • фазовом;
  • импульсном;
  • комбинированном, который объединяет в себе предыдущие два.

В первом случае принцип действия — модуляция синусоидального сигнала, при этом частота будет варьироваться от 10 до 150 МГц.

Во втором варианте идет отражение импульса и его периодическая задержка. Несмотря на то что такая техника достаточно умна, контроль за ней все-таки необходим, так как сбои свойственны любой аппаратуре. Для того чтобы иметь правильное представление о принципе работы дальномера, руководство по эксплуатации требует тщательного изучения.

В зависимости от того, насколько тщательно придерживаться требований инструкции, дальномер будет работать точно или давать погрешности.

Возможности лазерного дальномера

Несмотря на то что основной функцией такой техники является измерение расстояний, технологии развиваются. Поэтому современные модели могут иметь и дополнительные опции. Некоторые аппараты могут измерить дополнительно площадь и объем помещений. Отдельные дальномеры имеют функцию, которая позволяет применять теорему Пифагора.

Лазерные дальномеры используют
в строительстве, астрономии,
геодезии и других сферах.

Конечно, чем более усовершенствованная модель, тем дороже она стоит и тем профессиональнее можно вести строительство.

Чтобы максимально оценить пользу такого прибора, стоит поработать с большими объектами. Ведь для ручных расчетов в этом случае понадобилось бы немало времени.

Возможности самого простого лазерного дальномера ограничиваются измерениями в пределах 40-60 м, в то время как более мощные модели имеют этот показатель в 100 м.

Профессиональные приборы могут справиться с расстоянием до 250 м.

Минимальное расстояние, с которым может справиться дальномер, 5 см.

Зависимость техники от условий

Дальномер имеет два функциональных блока: излучательный, в составе которого есть лазерный диод, и приемник. За счет электромагнитной волны возникает лазерный луч. Сама волна производится дальномером, далее она отражается от рабочей плоскости, будь то полы, стены, потолок или другая рабочая сторона объекта. После этого идет ее возврат в приемник. Каждая волна имеет свою амплитуду и длину. Последний показатель изначально известен вычислителю дальномера, поэтому дальнейшие его вычисления производятся за счет принципа сложения всех длин волн, которые прошли путь до объекта и обратно. После этого выполняется деление данной суммы надвое. А если есть «обрезанная» волна, то и ее показатель приплюсовывается.

Сравнительные характеристики
нескольких моделей лазерного
дальномера.

Полученная цифра выводится на дисплей прибора. Измерительная величина, то есть метры или сантиметры, устанавливается по личным требованиям.

Дальномер отлично справляется в условиях закрытых помещений, так как в этом случае расстояния имеют небольшие значения, а помехи и вовсе отсутствуют. А что касается природы, то тут есть несколько факторов, которые могут создать погрешности в работе:

  1. Солнце. Зачастую цвет лазеров является красным, поэтому чем ярче поверхность, тем хуже видна конечная точка. Почему это так важно? Потому что дальномер должен уметь обработать сигнал, а он будет слишком слабым, что может повлиять на точность показаний. Поэтому в темное время суток показания лазерного дальномера более точны.
  2. Загрязненность окружающей среды. Лучший вариант — если работа проводится за городом, так как воздух там прозрачнее. В условиях загазованности или туманности опять-таки возникает риск возникновения погрешностей.
  3. Надежность крепления дальномера. Ручные измерения всегда сопровождаются неточностями. Поэтому лучше для замеров использовать специальный штатив. Кстати, многие современные приборы имеют уже в стандартной комплектации такой элемент.
  4. Рабочая поверхность. Если измеряемая плоскость будет иметь темный цвет или шершавую структуру, то луч станет поглощаться. Поэтому для таких целей используют светлую поверхность, которая за счет гладкости и цвета помогает повысить коэффициент отражения.

Как работать инструментом на улице?

Для удобства использования
дальномер можно закрепить на штативе.

Все же в большинстве случаев дальномер применяют с внешней стороны зданий. Поэтому, чтобы максимально обеспечить точность показаний, можно воспользоваться следующими рекомендациями:

  1. Использовать для таких работ необходимо те приборы, которые имеют дальность работы в пределах 150-200 м, то есть для больших расстояний.
  2. Следует использовать мишень. В большинстве стандартных комплектов она уже имеется.
  3. Для того чтобы показания были точны, следует применять штатив. Если данная деталь покупается отдельно, то дальномер в обязательном порядке должен иметь специальное гнездо с нижней стороны.

Многие модели дальномеров имеют скобу, расположенную сзади. Она может устанавливаться под 90-градусным или 180-градусным углом. Если ее положение перпендикулярно, то прибор измеряет расстояние заподлицо с краем или внешним углом.

Это позволяет знать размер диагонали помещения. В данном случае точка отсчета устанавливается вручную, она начинается от задней или передней стенки скобы. Но некоторые модели оснащены автоматической функцией переноса нулевой точки.

Правильная эксплуатация

Для удобства хранения лазерные
дальномеры комплектуются
специальными чехлами.

Так как длина волны составляет 635 нм, человеческий глаз видит луч красного цвета. Поэтому, работая с таким прибором, следует быть аккуратными. Попадая в глаз, такой луч может нести разрушительное воздействие. Все зависит от класса используемого лазера: чем он выше, тем опаснее контакт луча и глаза. По стандарту дальномеры имеют луч со вторым классом излучения. Это, в свою очередь, означает, что при кратковременном воздействии перед глазами человека непродолжительный период будут мелькать пятна света. Но если луч будет напрямую и долго воздействовать, то последствия могут стать крайне неприятными.

Дальномер — прибор, которому для работы требуются батарейки. После того как их заряд окончен (примерно 5-10 тысяч измерительных процессов), их следует правильно утилизировать. Если содержимое батарейки вытечет внутри прибора, это может привести к поломке аппарата, что однозначно потребует дорогостоящего ремонта. Поэтому перед и после каждого применения батарейки следует тщательно осматривать.

Такой прибор требует деликатного обращения, поэтому для него не допускаются воздействия физической силой, а тем более падения. Это тоже чревато ремонтом или даже покупкой новой техники.

Иметь под рукой такой прибор — значит ощутимо улучшить условия своей работы. Во-первых, исчезает необходимость производить вычисления в уме — все делает техника. Во-вторых, это значительно экономит время, особенно если дальномер — новой модификации, так как в нем много дополнительных функций. В-третьих, автоматическое сохранение данных помогает не забивать голову большим количеством цифр, что тоже крайне удобно.

moiinstrumenty.com

Дальномер. Виды и работа. Применение и как выбрать. Особенности

Дальномер – это прибор, предназначенный для определения расстояния между наблюдателем и удаленным объектом без необходимости приближаться к нему. Он широко используется в геодезии, а также в строительстве, топографии и прочих сферах. Также дальномерами пользуются военные для корректировки огня со снайперского оружия и минометных установок.

Кому пригодится дальномер, и его преимущества над измерительной рулеткой

Применение дальномеров имеет массу преимуществ над традиционными измерительными линейками и рулетками, поскольку дает возможность получить точные данные о расстоянии к объекту за считанные секунды. При этом оператор использующий прибор может находиться на одном месте. Это намного удобней и быстрее. При этом получаются точные показатели с минимальной погрешностью. К примеру, если измерять расстояние между двумя объектами на ландшафте, то при применении обыкновенной измерительной рулетки может возникнуть большая погрешность в связи с наличием на траектории движения неровностей и углублений. Дальномеры проводят измерения по идеально прямой линии, сводя на нет факторы, влияющие на точность.

Применение подобного оборудования в быту неоправданно. Его могут использовать строители, но только те, которые занимаются возведением зданий, а не внутренней отделкой. Стоимость подобного инструмента, а также затраты времени на его выставление, делают его применение для монтажной разметки на стенах неактуальным. В том же случае если необходимо обозначить границы для заливки фундамента или рытья большого котлована для крупных зданий, тогда естественно дальномер будет намного удобнее, чем рулетка.

Также дальномеры часто используют фотографы, которые предпочитают снимать пейзажи. Интересует это оборудование и астрономов, геодезистов, военных и мореплавателей. Это сугубо профессиональный инструмент, который не стоит покупать любителю, планирующему его использование от случая к случаю.

Виды дальномеров по принципу работы

По принципу работы существующие конструкции дальномеров разделяют на две категории:

  • Активные.
  • Пассивные.

Активные наводятся объективом на точку, к которой необходимо измерить расстояние, после чего отправляют на нее световой или звуковой сигнал. Достигнув поверхности предмета, тот отражается и возвращается обратно. Чувствительный элемент прибора улавливает волну и рассчитывает расстояние к объекту на основе времени, которое ушло на ее передвижение.

Активные дальномеры бывают следующих видов:
  • Звуковые.
  • Световые.
  • Лазерные.

Что касается пассивных, то они не посылают никаких сигналов. Определение расстояния осуществляется по совершенно другому принципу. Такие инструменты работают по законам геометрии. С помощью пассивных приборов осуществляется вычисление построенного равнобедренного треугольника, по параметрам которого можно высчитать расстояние.

Пассивные дальномеры бывают:
  • Оптические.
  • Нитевые.
Ультразвуковой дальномер

Является самым неточным устройством, работающим по активному принципу. Это оборудование имеет схожий метод с тем, что используют для ориентирования дельфины или летучие мыши. Прибор создает звуковую волну, направленную вперед на объект, к которому нужно померить расстояние. При достижении импульсом преграды создается эхо, которое отбивается и попадает на чувствительную часть ультразвукового устройства.

Такие приборы используют звук с высокой частотой около 40 Кгц. Он неуловимый уху человека, поэтому применение подобного дальномера не вызывает никакого дискомфорта. Это сравнительно недорогие устройства, но чтобы ими воспользоваться, необходимо правильно направить импульс, на что уходит время. Конечно, рулеткой мерить намного дольше, но лазерные инструменты более совершенные, чем ультразвуковые.

Лазерный дальномер

Один из самых востребованных. Он направляет на объект пучок света, который отбивается и возвращается на чувствительный сенсор устройства. По тому времени, которое уходит на движение пучка света туда и обратно прибор автоматически рассчитывает дистанцию. Таким образом, оператор просто считывает готовые цифровые данные с дисплея.

Такие устройства могут комплектоваться лазером различной мощности. Дальность измерения зависит именно от яркости излучателя. В продаже можно встретить строительные дальномеры с диапазоном действия от 20 до 50 м. Также бывают более мощные устройства, которыми пользуются геодезисты. Лазерные приборы очень надежные, а главное могут ремонтироваться. Практически любая деталь, которая вышла из строя, может быть заменена в сервисном центре.

Лазерные дальномеры являются электронным устройством, которое нуждается в источнике питания. В качестве него может выступать встроенная аккумуляторная батарея или обыкновенные пальчиковые батарейки. В плане экономии лучшее устройство на аккумуляторе, которое можно заряжать от электросети. Себестоимость обеспечения его работы намного ниже, чем при периодической покупке батареек для смены.

Важным преимуществом, которым обладает лазерный дальномер, является возможность измерения расстояния к определенной точке. Инструменты прочих типов такой функции не имеют. Пучок лазерного луча очень тонкий, поэтому он доходит до требуемого участка объекта и отбивается от него обратно. Если поверхность является рельефной, к примеру отвесная скала, то только такое устройство даст возможность получить точные данные.

При использовании лазерного дальномера для измерения расстояния от очень удаленных объектом в несколько сотен метров устройство должно закрепляться на штативе. Дело в том, что дрожание рук при столь значительной дистанции не позволит оборудованию уловить отраженный сигнал, а также изначально направить его прямо в цель. Если же прибор будет закреплен неподвижно, то это позволит избежать подобных факторов влияющих на погрешность.

Точность измерения лазерным дальномером во многом зависит от условий, в которых осуществляется работа. Под открытым небом при хорошем солнечном освещении устройство теряет свою чувствительность, особенно если приходится действовать на большие дистанции. Также оно плохо работает в туман, но эта проблема присуща всем типам дальномеров, поскольку для них нужна прямая видимость.

Оптический дальномер

Работает по пассивному принципу. Такие устройства часто используют геодезисты, поскольку инструмент поддерживает измерения на дальние расстояния. При необходимости осуществлять топографические работы лучше выбрать оборудование этого типа. Такие приборы работают по всем известной теореме Пифагора, которая является одной из самых главных в геометрии.

Подобные инструменты не имеют датчика, который автоматически определяет расстояние. Смотря в окуляр оптического дальномера нужно визуально зафиксировать данные специальной шкалы, поэтому получение погрешности является неизбежной.

Хотя оптические дальномеры и весьма удачный вариант для дальних измерений, но если нужно померить дистанцию до отвесного объекта с рельефной поверхностью, к примеру отвесной скальной стены, то при взгляде через зрительную трубку данная поверхность будет выглядеть обычной плоскостью. В результате полученные параметры дистанции будут иметь значительную погрешность и показания расстояния в целом, а не к определенной точке отсчета.

Оптические дальномеры бывают монокулярными и стереоскопическими. Их принцип работы немного отличается, поскольку первые позволяют вычислять расстояние используя геометрические формулы для прямоугольного треугольника, а вторые для равнобедренного. Монокуляр стоит дешевле, чем дальномер с двумя зрительными трубками. Кроме этого он менее удобен, поскольку вызывает утомление оператора. Смотреть через стереоскопические дальномеры комфортнее, а кроме этого они способны определить расстояние до движущегося объекта.

Нитевый дальномер

Работает схожим принципом с оптическим. Для осуществления измерения применяются геометрические вычисления. Устройство применяется со специальной рейкой с нанесенной на нее шкалой делением в 2 см. Она переносится к той точке, до которой необходимо измерить расстояние. Планка устанавливается горизонтально. Она укапывается в грунт или поддерживается специальными подставками. В крайнем случае ее может удерживать напарник руками. После того как рейка установлена необходимо вернуться к точке от которой нужно провести измерение и посмотреть на шкалу планки через объектив устройства. Его зрительная труба имеет установленные тонкие горизонтальные нити. Просматривая через глазки дальномера нужно подсчитать, сколько делений на шкале планки помещается между двумя линиями. После получения данных остается провести расчет по специальной табличке или формуле, в зависимости от желания.

Такое оборудование является довольно точным, но весьма неудобным. Дело в том, что при его применении в любом случае придется отправиться к объекту, к которому нужно померить дистанцию, чтобы установить рейку со шкалой. После необходимо будет вернуться к устройству и посмотреть через зрительную трубку. Если речь идет о расстояниях в несколько сотен метров, то подобные переходы заберут много времени и сил. В связи с этим специалисты, которые пользуются подобными дальномерами, обычно действуют с напарником. Оборудование других типов позволяет работать одному.

Похожие темы:



tehpribory.ru

Лазерная рулетка: принцип работы, устройство, возможности, выбор

Читайте в этой публикации:
Лазерная рулетка: устройство и принцип работы
Как выбрать лазерную рулетку: возможности решают все
Как выбрать лазерный дальномер: на что обратить внимание

Семь раз отмерь – один отрежь. Так гласит народная мудрость, позволяющая выполнять работы по изготовлению чего-либо точно и без погрешностей. Именно для этого и был создан такой измерительный инструмент, как рулетка – за время своего существования она претерпела ряд значительных изменений. В старину она представляла собой обычную палку-мерялку, в век механики она приобрела вид скрученной ленты, а в наш век электроники она представляет собой небольшой приборчик, работающий по принципу отражения сфокусированного светового потока (лазерного луча). Лазерная рулетка отличается высокой точностью и широкими возможностями, о которых пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с устройством и принципом работы данного измерительного инструмента, изучим его возможности и критерии выбора.

Как выбрать лазерную рулетку фото

Лазерная рулетка: устройство и принцип работы

Принцип работы лазерного дальномера (рулетки) довольно простой и основан он на способности твердых тел отражать сигналы различного типа – практически так же работает и масса других подобных приборов. Например, эхолот или металлоискатель – разница между ними заключается только в типе используемого излучения. В случае с дальномером используется сконцентрированный световой поток, именуемый лазерным лучом. Специальный излучатель рулетки выпускает луч, который отражается от твердого тела и возвращается назад – отражение улавливает приемник и на основе задержки во времени между выпущенным и принятым сигналом рассчитывается расстояние. Погрешность при этом, в зависимости от расстояния до цели, может составлять максимум 1мм.

Как устроена такая рулетка? Стандартно она представляет собой набор следующих компонентов.

  1. Корпус. В большинстве случаев пластиковый, с противоскользящими и противоударными вставками. Как правило, защищает само устройство от проникновения пыли и влаги.
  2. Лазерный излучатель – в серьезных профессиональных инструментах дополняется оптикой с защитой от запотевания.
  3. Приемник (он же оптический фильтр). Служит для приема отраженного сигнала. Также оборудуется защищающей от запотевания оптикой.
  4. Преобразователь сигнала. Конвертирует световой сигнал в цифровой сигнал.
  5. Дисплей для вывода данных измерения. Как правило, черно-белый, жидкокристаллический.
  6. Блок управления – рабочая плата, запрограммированная в особый режим работы. Именно она отвечает за все расчеты и вообще полностью за адекватную работу лазерного дальномера.

    Лазерные дальномеры рулетки фото

Кроме всего прочего, строительный лазерный дальномер укомплектовывается и различными вспомогательными приспособлениями – например, профессиональные модели измерителя комплектуются оптическим прицелом, без которого не обойтись в процессе измерений на большие расстояния. К слову говоря, профессиональные модели лазерной рулетки могут работать на расстоянии до 250м – зрительно (без оптики) правильно определить наводку луча человек физически не в состоянии. Также зачастую применяется штатив, различные пузырьковые уровни и многое другое. В общем, по итогу профессиональное оборудование данного типа может представлять собой полноценный измерительный комплекс.

Как выбрать лазерную рулетку: возможности решают все

Современная измерительная лазерная рулетка может многое, но самое важное из того, что она может делать, это производить точные измерения на определенном расстоянии. Именно на определенном, так как у каждого инструмента имеется свой предел – так называемая дальнобойность. В зависимости от нее, рулетки данного типа разделяются на бытовые и профессиональные – первые способны производить измерения на расстояниях максимум до 60мм, а дальнобойность вторых достигает 250м. Мало того, и тот и другой класс лазерных измерителей расстояний имеет свои ограничения – рулетки производятся с определенной дальностью. Самая «короткая» из них работает на расстоянии до 18м. Дальше они могут иметь различия в дальнобойности с шагом в 10м – чем больше у рулетки этот показатель, тем ее стоимость выше.

Это не единственная возможность инструмента данного типа. Кроме этого, электронная лазерная рулетка может делать и следующие вещи.

  1. Сохранять в памяти сделанные измерения и посредством средств коммуникации передавать их на компьютер – в большинстве случаев здесь используется проводное соединение.
  2. Производить расчеты площади, объема и даже периметра – складывать их или вычислять разницу. В большинстве случаев касательно строительства именно к этому и сводятся все производимые измерения.
  3. Производить косвенные вычисления, используя теорему Пифагора. Довольно важная функция в процессе измерений объектов, к которым нет прямого доступа. К примеру, стоя перед зданием и направляя луч рулетки в его стену, измеритель достаточно легко, а главное с высокой точностью, может определить его высоту.
  4. Вычисление диагоналей – функция именуется «Поиск максимального расстояния». А измерение диагоналей – это лишь ее приятное приложение.
  5. Серьезные дальномеры могут оборудоваться даже автоматическим режимом работы, при котором замерщику приходится только ходить и устанавливать специальные мишени в необходимых местах.

    Лазерная рулетка фото

Как ни странно, это еще далеко не все возможности современных лазерных дальномеров – по большому счету, они могут быть дополнены любыми вычислительными программами, которые в быту и в некоторых сферах строительства могут оказаться лишними. Именно по этой причине и существует стандартная комплектация, включающая в себя описанные выше возможности инструмента. Следует понимать, что чем больше возможностей имеет лазерная строительная рулетка, тем больше денег придется выложить за инструмент.

Как выбрать лазерный дальномер: на что обратить внимание

По большому счету, критериев выбора лазерной рулетки не так уж и много – как говорится, их можно сосчитать на пальцах одной руки.

  1. Необходимая дальнобойность. Переплачивать деньги и приобретать рулетку с максимальной дальностью инструментов смысла нет никакого. Если инструмент приобретается для бытового использования дома, то можно останавливать выбор на минимальной дальности. Также измерения на большие расстояния не производятся и в процессе выполнения квартирного ремонта – здесь, конечно, можно взять небольшой запас в пределах десяти-двадцати метров максимум.
  2. Точность измерений. Она зависит от двух факторов – от заводских установок и качества самой рулетки. К примеру, китайская продукция данного типа стоимостью до 20$ не то что точно измерять не умеет, а противоречит сама себе – одно и то же расстояние при каждом измерении показывает разным. Здесь следует быть очень осторожным при выборе.
  3. Функционал. Выбор здесь большой, и человеку придется определиться с самыми важными вещами – как и говорилось выше, наличие определенной функции в инструменте влечет за собой повышение его стоимости. Для бытовых нужд и в процессе ремонта квартир и домов вполне нормально обходиться базовыми комплектациями (это измерение и вычисление площади, периметра и объема).

    Электронная лазерная рулетка фото

Это что касается основных моментов выбора, кроме которых существуют и другие, так сказать, не менее важные. К примеру, если планируете часто пользоваться измерителем, то не лишним будет обратить свое внимание на эргономичный дизайн дальномера – как минимум он должен быть удобным в эксплуатации. Если измерения производятся на строительных объектах, то наличие мягкого резинового буфера лишним не окажется – защищенная от ударов при падении рулетка прослужит намного дольше. Естественно, производитель, от которого в полной мере зависит качество продукции – лучше отдать предпочтение дальномеру от известного производителя. Особенно если вы приобретаете его для ежедневного использования.

И в заключение темы о том, как выбирается лазерная рулетка, скажу несколько слов по поводу дополнительной комплектации – в некоторых ситуациях без нее не обойтись. Речь идет как минимум о штативе с возможностью установки площадки в уровень горизонта – на больших расстояниях отклонение от мишени даже на десяток сантиметров влечет за собой большую погрешность. Также на точность измерений оказывает влияние и дрожание руки. В общем, до 60 метров вполне реально обойтись без штатива, а вот при измерениях на большие расстояния он нужен обязательно.

Автор статьи Александр Куликов

stroisovety.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
