как настроить для пола, стен и потолка, как правильно пользоваться, а также как проверить на точность

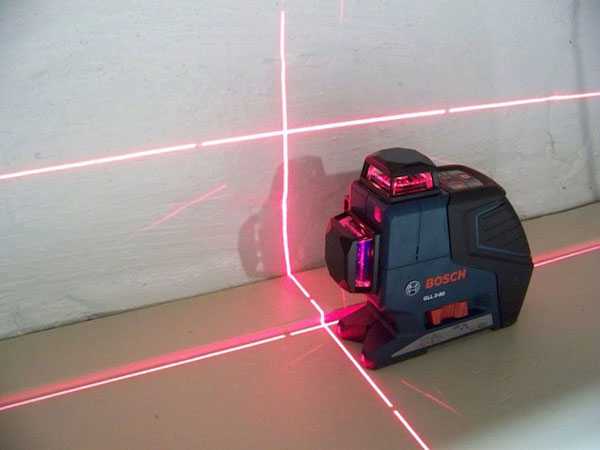

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты, надёжен и удобен в работе.

Зная, как работать лазерным уровнем и получив необходимые навыки, можно облегчить и ускорить строительные и ремонтные работы. Инструмент нужен для проверки вертикалей, горизонталей, нанесения разметки разной сложности (смотрите другие инструменты и оборудование).

Что нужно сделать перед началом работы?

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

  • призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
  • ротационные, луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия  увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация

прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания, аккумуляторный или от сменных батареек;
  • наличие пульта
    дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания;
  • угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень

поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:


Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:


Установка маяков по лазерному уровню, смотрим:


Укладка плитки на пол с помощью лазерного уровня:


Быстрая и точная установка маяков для стяжки пола:


Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:


Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

domavlad.ru

установка прибора и разметка линий (видео)

При проведении различных строительных работ очень важно добиться четких горизонтальных или вертикальных линий. До этого времени для работы мастера использовали не очень удобный водный уровень. Сейчас ему на смену пришел лазерный инструмент. Он дает более точные результаты.

При выборе лазерного нивелира ориентируйтесь на точность и дальность измерений.

Лазерный прибор имеет довольно сложную конструкцию с множеством функций. С его помощью можно контролировать уже готовые объекты или производить разметку при их строительстве. Наиболее часто применяются горизонтальные и вертикальные проекции, точки и крестообразные линии.

Меры предосторожности при использовании

При работе с нивелиром следует надевать специальные очки, чтобы не повредить глаза от прямого попадания лазерного луча.

Лазерный уровень или нивелир, как его еще называют, представляет собой малогабаритную конструкцию, излучающую свет. Лазер производится диодами, которые расположены внутри инструмента. Корпус прибора изготавливают из пластика с резиновым покрытием. Его установка возможна на штатив или на любую ровную поверхность.

Не стоит забывать, что действие лазерных лучей в сочетании с прямым контактом может стать причиной отслоения глазной сетчатки. Во время применения прибора следует соблюдать некоторые меры предосторожности. Для этого требуется избегать прямого попадания лазерного луча в глаза присутствующих, а также применять средства для индивидуальной защиты. В данном случае уместно использование специальных очков. Они не только защитят ваши глаза от вредного воздействия лазера, но и обеспечат хорошую видимость в солнечную погоду.

Вернуться к оглавлению

Производим установку уровня

Перед тем как начать работать лазерным уровнем, необходимо жестко зафиксировать его.

Даже незначительные колебания или смещения во время использования могут привести к искажению результатов.

Очень удобным способом является крепление к стенке с помощью присосок.

Закреплять нивелир можно на любых поверхностях. Иногда для этого требуются дополнительные устройства. Существует несколько способов крепления лазерного уровня:

  1. Установка на пол, стул, столешницу или любую другую поверхность.
  2. Фиксация с помощью специального штатива. Изменять высоту прибора можно с использованием треног, у которых регулировка производится с помощью рейки. Такой штатив позволяет поднять инструмент до трех метров над уровнем пола.
  3. Использование специальных штанг внутри помещений, которые устанавливаются между потолком и полом. Такое приспособление позволяет упростить разметку при установке подвесных конструкций.
  4. Крепление на стену с помощью присосок, магнитов или липучек.

Выбор устройств для крепления производится самостоятельно каждым мастером. Здесь главным является обеспечение неподвижности нивелира во время использования.

Вернуться к оглавлению

Регулируем положение прибора

Лучше использовать лазерный уровень с функцией самонастройки — это значительно упростит любую работу и сократит время на ее проведение.

Перед началом использования лазерного уровня необходимо произвести его выравнивание по горизонту. Без этого действия получение правильных отметок будет невозможным. Самая маленькая неточность при выравнивании лазера приведет к очень большим погрешностям в работе.

Бюджетная модель нивелира регулируется вручную. Его оснастили несколькими пузырьковыми уровнями, по которым вами будет произведено выравнивание. Сам механизм регулировки состоит из простых трех винтиков по периметру инструмента.

Более дорогие модели прибора оснащены устройствами самовыравнивания. Это помогает упростить процесс в значительной мере. Принцип работы самовыравнивания состоит в том, что для начала следует немного отрегулировать уровень теми же винтиками вручную, а потом дать возможность автоматике завершить начатое дело. Самовыравнивание происходит в диапазоне от 5 до 10 градусов. После завершения регулировки нужно снять фиксацию устройства и подключить прибор к питанию. Спустя некоторое время нивелир самостоятельно примет нужное положение. Не стоит забывать, что каждый перенос инструмента на новое место должен сопровождаться повторной регулировкой.

Вернуться к оглавлению

Работаем с лазерным уровнем

Схема измерения лазерным уровнем.

Очень большое количество инструментов имеет минимальный набор кнопок для руководства ими. Стандартный набор составляет следующие механизмы:

  1. Фиксатор устройства самостоятельной регулировки.
  2. Кнопка подключения к питанию.
  3. Переключатель режимов работы нивелира.

Иногда приборы обеспечивают регуляторами скорости подачи лазера, а также механизмами отключения тех видов лучей, которые не используются в работе на данный момент. Дорогие варианты оснащаются пультами дистанционного управления. Они позволяют на расстоянии производить управленческую функцию и не прикасаться к инструменту. Это является залогом того, что настройки прибора сохранятся и не будут сбиты неосторожным движением.

Проекция линии в горизонтальной плоскости является наиболее востребованной в строительных работах. Для ее получения следует установить прибор на нужной высоте, включить его и получить проекцию отметки в необходимом месте. Бывают случаи, когда закрепление нивелира на необходимой высоте невозможно. Такое происходит при разметке потолка для сооружения подвесной конструкции. При таком раскладе требуется перенести отметку в максимально высокое положение. Потом с помощью рулетки отмерять уровень, который вам необходим. Этот метод можно использовать и при нанесении нескольких параллельных линий. Более предпочтительно приобретение нивелира, способного создавать круговые отметки. В любом случае желательно наличие в приборе большого угла рассеивания лазерных лучей.

Разметка вертикальных линий производится по тому же принципу, что и горизонтальных. После включения нивелира вы получите проекцию по вертикали. Для разметки при сооружении различных перегородок желательно использовать лазерный уровень с возможностью полного развертывания вокруг своей оси. Благодаря таким приспособлениям можно проложить линию по потолку или стенам, не применяя никаких больше средств.

Проекция креста наиболее часто используется в работе плиточников. Пересечение вертикальной и горизонтальной линий позволяет контролировать состояние шва между плитками. Также можно использовать эту проекцию при сооружении различных конструкций.

Принцип работы лазерного уровня.

Способность нивелира создавать вертикальную проекцию луча вверх и вниз от приспособления делает возможным перенос фигур даже очень сложной формы на поверхность потолка. Инструмент устанавливается таким образом, чтобы нижняя линия соприкасалась с необходимой точкой разметки. Потом автоматически переносим ее на потолок. Используя прибор с такой функцией, можно легко и просто делать разметку на полу, затем перенося ее на необходимую поверхность.

Проекция наклонных линий применяется при строительстве лестничных пролетов. При этом разметка наносится под углом. Перед использованием следует отключить механизм самовыравнивания и выставить уровень под нужным углом, применяя специальную шкалу на приборе или штативе.

Вернуться к оглавлению

Нивелирование поверхности

При выполнении работ на полу или разработки планировки участка применяется нивелирование поверхности. Оно включает определение высоты в различных точках. Такой процесс необходим при выставлении маяков для стяжки, монтировки несущих конструкций и других работах. Выполнить работу помогают специальные рейки, детекторы или лазерные мишени.

Мишени зачастую бывают красного или зеленого оттенка. Их цвет должен совпадать с окраской лазерного луча. В комплекте к ним имеется удобная подставка. Поверхность мишеней имеет разметку, которая помогает установить перепад уровня. Данное приспособление позволяет хорошо видеть лазерные лучи даже в очень солнечную погоду.

Крепление детектора происходит на нивелирную рейку. Она представляет собой автоматическое приспособление, которое издает звуки и начинает светиться при попадании лазера. Применяется детектор в основном на больших расстояниях. Не следует забывать, что не все нивелиры и детекторы хорошо совмещаются между собой, поэтому перед покупкой вам понадобится совет специалиста.


moiinstrumenty.ru

как пользоваться лазерным нивелиром, видеоурок

Любая современная строительно-ремонтная операция требует высокой точности разметки, поэтому привычные измерительные инструменты, такие как рулетка, отвес и уровень, постепенно отходят на второй план. Для обеспечения необходимого качества ремонтных работ в последнее время всё чаще используют лазерный уровень, который успешно заменил традиционные приборы. В корпус лазерного нивелира, крепящегося на треноге, встроены светодиоды, которые испускают тонкие световые лучи. Как пользоваться лазерным уровнем? В этом должны помочь практические рекомендации и видеоуроки.

Классификация лазерных уровней



В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

  • Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд.
  • Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам.
  • Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома.
  • Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Применение лазерного уровня для разных видов работ



Лазерный уровень применяется для следующих ремонтных операций:

  • Для выравнивания поверхности. Пучок уровневого света направляют вдоль поверхности, которую требуется выровнять. Также луч должен попасть в контрольные точки, где будут установлены метки, являющиеся маркерами отклонения от прямой. Учитывая величину отклонения, подбирают количество стройматериала, необходимого для создания идеальной плоскости.
  • Для укладки настенных и напольных плиток. При работе с настенным кафелем применяют статические линейные уровни, создающие лазерные перекрестия идеальной геометрии. Эти перекрестия выступают в роли ориентира для центрального шва ряда. Для напольных покрытий требуются плоскостные нивелиры, способные проецировать линии в двух плоскостях: горизонтальной и вертикальной.
  • Для поклейки обоев. Яркие вертикальные и горизонтальные лучи позволяют состыковывать полотна и подгонять их под линию пола.
  • Для установки крупных бытовых приборов, габаритной корпусной мебели и фиксации декоративных элементов. Луч облегчит установку обычной и встраиваемой техники: стиральных и посудомоечных машин, холодильников, что важно для их правильной работы. Чёткое пересечение лазерных пучков даёт возможность ровно прибить полочку, установить стеллаж, повесить картину или портрет в рамке.
  • Для установки дополнительных каркасов и внутренней перепланировки. Лазерный уровень станет настоящей палочкой-выручалочкой для жильцов, затеявших грандиозную перепланировку. Если нужно установить перегородку, то это устройство будет как нельзя кстати. Точная и ровная лазерная линия, проходящая по всему периметру комнаты или дома, позволит без труда определит точки монтажа.
  • Для разметки наклонных поверхностей. Тем, кто занимается установкой лестницы, проектированием крыши, чердака или мансарда зачастую нужна идеальная разметка под наклоном. Чтобы провести такую линию, в лазерном уровне выключают автоматическую систему выравнивания (если она есть) и закрепляют прибор на наклонной треноге или на какой-нибудь плоскости, отвечающей заданному углу отклонения.
  • В некоторых случаях лазерный уровень с лёгкостью заменит любой другой измерительный инструмент. Так, для расчёта расстояния от пола до потолка в помещении с неровными стенами, лазерное устройство в состоянии спроецировать отвесную линию, измерение которой позволит определить высоту комнаты.

Лазерный уровень: как привести его в рабочее положение?

Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:

  • На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий.
  • Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня.
  • Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора.
  • Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно.
  • Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.

Использование лазерного уровня: как работать с прибором

Каждый лазерный уровень имеет свой функциональный набор. Базовая модель, как правило, включает функцию получения вертикальной и горизонтальной плоскости. Также есть возможность одновременного включения горизонтального и вертикального потока, что обеспечивает пересечение линий.

Одни модели дают точку в зените и под устройством. С помощью других строят две параллельные линии. Чем больше дополнительных возможностей у прибора, тем выше его рыночная стоимость. Базовая комплектация некоторых производителей подразумевает наличие штатива или платформы, которую можно закрепить на стене шурупом или магнитом.

Из сегмента российских лазерных уровней стоит выделить Ермак. Благодаря этому самовыравнивающемуся устройству охватывается площадь до 30 квадратных метров. Этот уровень применяют как в строительстве домов, так и для бытовых нужд. Используя нивелир Ермак, можно облегчить:

  • Работу с панелями и керамогранитом;
  • Оформление стен картинами;
  • Установку окон и дверей;
  • Прокладку инженерных коммуникаций и проводов.

Работая с лазерным уровнем при дневном свете, может пригодиться уловитель лазера. Его приобретают отдельно, не забывая проверить совместимость с имеющимся прибором. Работы с нивелиром рекомендуют выполнять в специальных очках. Они защитят глаза от внезапного попадания лазера и позволять чётче видеть линии.

instrument.guru

Как пользоваться нивелиром | Советы Хозяевам.РФ

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.

Содержание:
1. Устройство нивелира.
2. Дополнительные приспособления и инвентарь.
3. Принцип действия нивелира. Установка прибора.
4. Определение превышения точек.
5. Перенесение отметки.
6. Нивелир, рэпер и балтийская система высот (видео).
7. Оптический нивелир и его возможности (видео).
8. Устройство нивелира: взятие отcчётов (видео).
9. В заключение.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

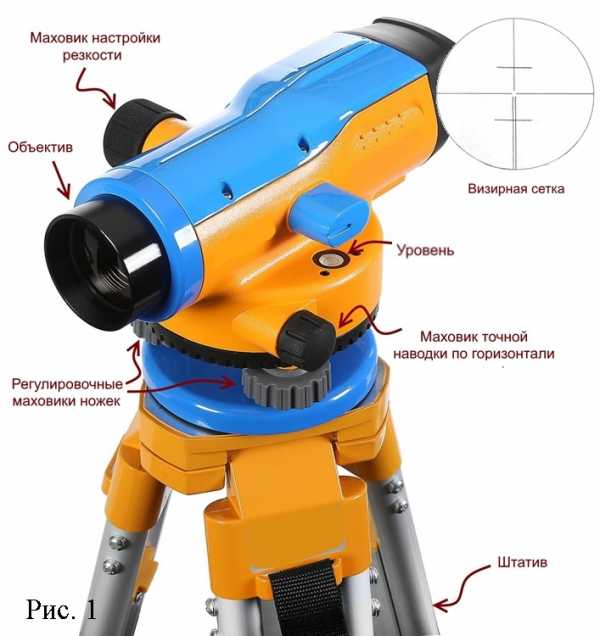

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности (по ссылке рассказано о способах привязки сооружений к местности) уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.

Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Как работать с лазерным нивелиром

Как работать с лазерным нивелиром

Мне доводилось работать еще с теми старыми нивелирами, которые устанавливались на массивный штатив и выравнивались на плоскости при помощи пузырькового уровня. Мною были сделаны разбивки под десятки жилых и промышленных зданий и тем интересней для меня было сегодняшнее знакомство с современными лазерными нивелирами, возможность оценить их функциональность с профессиональной точки зрения.

Простейшую нивелировку, при небольшой сноровке можно произвести и подручными средствами, например, сделав из прозрачного шланга водяной уровень. Но оценить по достоинству все преимущества лазерного нивелира я смог только после того как увидел насколько удобен он при отделочных работах. Насколько быстро и качественно была произведена в моем тестировании, сразу в нескольких плоскостях - разметка под плитку.

Чтобы понять, как работать с лазерным нивелиром, пришлось разобраться с рычагами управления и кнопками. Обычно их три. Это кнопка, необходимая для включения лазера, рычаг, который призван фиксировать нивелир, а также кнопка, предназначенная для переключения режимов.

Все достаточно просто. Некоторые вопросы могут возникнуть только относительно рычага-фиксатора. Он необходим для того, чтобы фиксировать прибор при перемещении устройства, а также в процессе разметки углов и прямых линий, когда нет нужды в выравнивании их по вертикалям или горизонталям.

Лазерные нивелиры-уровни

Почти все подобные приборы сейчас имеют автоматическую подстройку диапазон работы, которой в пределах 5°-10° и поэтому работать с современным лазерным нивелиром – уровнем легко. Но кроме автоматики прибор оснащен и привычными для меня пузырьковыми уровнями для быстрой, предварительной установки. Такая настройка производится с помощью трех регулировочных винтов. Разобраться с ручной регулировкой не сложно.

Когда нивелир окончательно отрегулирован, его можно включить и освободив фиксатор и начать наблюдать за работой прибора. У бюджетных моделей лазерных нивелиров обычно четыре режима работы. Наиболее часто используемая - проекция горизонта. Проекция по вертикали и проекция точки и так понравившаяся мне проекция креста, для которой я сходу придумал с десяток применений.

Каждый режим удобно применять в зависимости от строительных задач. В случае возникающих затруднений при работе с лазерным нивелиром можно заглянуть в написанную доступным языком, прилагаемую к прибору инструкцию.

Возможности и предназначение прибора

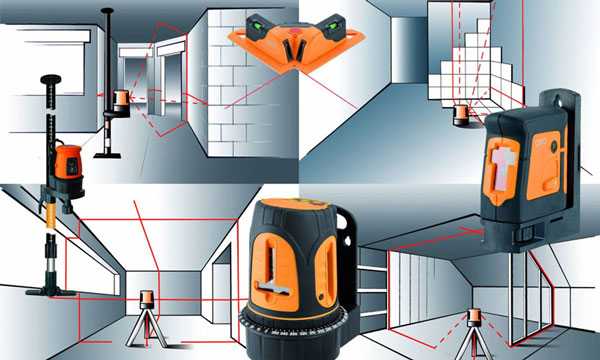

Возможности и предназначение устройства выполнять разметку любой сложности в разных плоскостях. Обычный прибор, работа с которым не представляет собой ничего сложного. Любой мужчина, даже отдаленно знакомый с техникой способен понять, что к чему и заниматься самостоятельным строительством или ремонтом.

domgorod.com

Как пользоваться нивелиром – инструкция по измерению + видео

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

  • Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
  • Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
  • Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
  • Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.


Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

  • Технические приборы, маркировка Н-10, Н-12 и т.д.;
  • Точные приборы, маркировка от Н-3 до Н-9;
  • Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Как пользоваться нивелиром - пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой "штативной ноге", ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном "окошке", не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.



Оцените статью: Поделитесь с друзьями!

remoskop.ru

видео уроки и обзоры нивелиров

Дорогие пользователи ресурса! В этой рубрике Вы можете найти видео обзоры некоторых приборов и ролики о том, как пользоваться лазерным уровнем на практике. Видео ряд будет постоянно пополнятся новинками и интересными материалами, поэтому не забывайте периодически заходить к нам на сайт.

Если Вы ищете определённую модель, то всегда можно зайти в рубрику обзоров нивелиров и найти всю интересующую информацию по конкретному прибору.

Согласитесь, покупать уровень или лазерную рулетку вслепую не хочется, поэтому рекомендуем посмотреть полезные советы и статьи, которые помогут сделать правильный выбор лазерного инструмента.

Кроме того, хочется дать Вам информацию, как ухаживать и правильно эксплуатировать такое оборудование, а также как делать юстировку или настройку лазерного уровня, если Вы его случайно уронили или стукнули.

Вся эта информация доступна нашим пользователям круглосуточно и абсолютно бесплатно.




Вступайте в наш Telegram канал и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

www.laser-level.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
