Как работать с микрометром – инструкция от «А» до «Я»

alexxlab | 21.12.2019 | 0 | Вопросы и ответы

Содержание

назначение и строение конструкции, особенности использования

Функциональное назначение микрометра заключается в измерении относительно малых величин контактным способом. Сферы его применения характеризуются необходимостью получения результатов, отличающихся высокой точностью, например, изготовление инструментов. Инструмент достаточно распространен, однако определенные сложности его применения обусловили актуальность вопроса о том, как пользоваться микрометром.

Конструкция прибора

Современный рынок измерительных приборов предлагает довольно широкий ассортимент микрометров, однако их конструктивное исполнение практически идентично, за исключением моделей электронного типа. Отличия механических приборов заключаются в основном в габаритных размерах измеряемых ими предметов. Стандартный измеритель состоит из следующих компонентов:

  • «Скоба». Деталь, представляющая собой основу инструмента, на которой закреплены остальные механизмы прибора. Изготавливается из особо прочного металла, устойчивого к деформационным воздействиям, поскольку от жесткости этого элемента напрямую зависит величина погрешности при измерении.
  • «Пятка». Элемент, выполняющий функции жесткого упора. Выполняется в двух вариантах: запрессованная в корпус скобы и съемная. Сменная пятка характерна для приборов с диапазоном измерений 500 — 800 миллиметров.
  • «Стебель». Составная часть микрометра, выполненная в виде полого цилиндра с размещенной внутри винтовой парой. На лицевой стороне стебля находятся основная, показывающая миллиметры, и дополнительная, показывающая половины миллиметров, шкалы.
  • «Барабан». Элемент, шкала которого показывает десятые и сотые доли миллиметра (микрометры), одновременно играет роль указателя для шкалы стебля.
  • «Трещотка». Размещена со стороны внешнего торца барабана. Эта деталь не только перемещает микрометрический винт, но и ограничивает величину крутящего момента, прикладываемого человеческой рукой. Такая функция обеспечивает правдивость показаний при возникновении упругой деформации элементов винтовой пары и не позволяет повредить механизм прибора.
  • «Микрометрический винт». Одно из окончаний элемента имеет гладкую поверхность и выдвигается в измерительную зону, а другое жестко соединено с барабаном.
  • «Стопорное устройство». Деталь выполнена в виде винтового зажима, фиксирующего микрометрический винт в момент настройки прибора или снятия показаний.
  • «Эталон». Элемент, находящийся вне прибора и предназначенный для его проверки перед проведением измерений.

Класс точности и маркировка

Термин «класс точности» означает максимально допустимую погрешность прибора. Например, максимальная погрешность микрометра «МК25», имеющего первый класс точности, не должна превышать двух микрометров (±0,002миллиметра), тогда как у такого же прибора второго класса — четырех микрометров (±0,004миллиметра).

Маркировка измерителя выглядит следующим образом: «Микрометр МК25−1», где число 25 обозначает диапазон возможных измерений (от 0 до 25 миллиметров), а единица — класс точности. Кроме того, к названию добавляется шифр документа, определяющего условные обозначения этих приборов — «ГОСТ 6507−90».

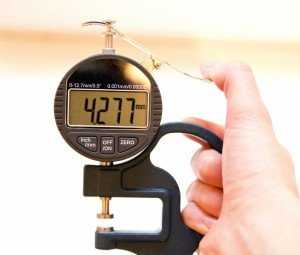

Цифровая индикация

Сегмент измерительных приборов современного рынка инструментов предлагает микрометры, имеющие вместо шкал электронное табло для цифровой индикации измерений. Такие устройства определенно имеют ряд преимуществ в сравнении с их механическими аналогами:

  • Цифровое отображение значений значительно упрощает процедуру измерения и минимизирует время считывания показаний.
  • Электронные приборы имеют сравнительно малый предел допустимой погрешности и цену деления в один микрометр.
  • Цифровые микрометры обеспечивают возможность проведения как абсолютных, так и относительных измерений, что чрезвычайно удобно при проведении технического контроля, выполнении расчетов высокого уровня сложности, разбраковке деталей и тому подобное.
  • Способность некоторых приборов «запоминать» пределы допуска.
  • Наличие разъема подключения компьютера, позволяющего анализировать статистику измерений с последующим составлением отчетов.
  • Возможность использования наряду с метрической системой измерений английскую.

Справедливости ради следует отметить и наличие определенных недостатков, характерных для микрометров с цифровой индикацией измерений. Основной минус — это меньшая в сравнении с механическими приборами надежность, поскольку электронный инструмент более восприимчив к различного рода негативным факторам: ударам, падениям, повышенным температурам и влажности и так далее.

Инструкция по пользованию

Процедура измерения заключается во вращении барабана до момента соприкосновения плоского окончания микрометрического винта и пятки с габаритными окончаниями измеряемого предмета. Поскольку в работе с приборами с цифровой индикацией измерений проблемы возникают редко, рассматривать следует порядок действий на примере микрометра классической конструкции.

Проверка показаний

Рекомендуется выполнять не только в процессе приобретения прибора, но и постоянно перед выполнением измерений. Процедура проверки начинается с вращения барабана до момента смыкания пятки и плоского окончания микрометрического винта. Прибор работает исправно, если торец барабана останавливается на нулевой отметке шкалы стебля, а продольный штрих указывает на отметку «0» на барабане.

В случае невыполнения одного из условий необходимо произвести регулировку микрометра. Алгоритм выполнения самостоятельной регулировки выглядит следующим образом:

  • Посредством стопорного устройства производится фиксация микрометрического винта. Измерительные плоскости при этом находятся в соединенном положении, или между ними зажимается концевая мера.
  • При помощи специального ключа, входящего в комплект микрометра, выполняется разъединение микрометрического винта и барабана.
  • Продольный штрих, нанесенный на стебле, совмещается с нулевой отметкой барабана.
  • Прибор собирается в обратном порядке, после чего проверяется повторно.

Фиксация детали

Для проведения измерений деталь должна быть надежно зафиксирована измерительными поверхностями инструмента. Во избежание поломки микрометра и в целях получения максимально точных результатов необходимо придерживаться некоторых простых рекомендаций:

  1. Плотно прижав измеряемый предмет к пятке, не прилагая усилий, подвести плоскость винта микрометрического к краю предмета.
  2. Дальнейшее сближение измерительной поверхности винта с габаритом измеряемого предмета производить исключительно посредством трещотки.
  3. Серия щелчков сигнализирует о соприкосновении измерительных поверхностей с габаритами измеряемого элемента, и показания шкал микрометра соответствуют его размерам.

Выполнение этих несложных рекомендаций позволит минимизировать риск повреждения инструмента и существенно снизить степень износа измерительных поверхностей.

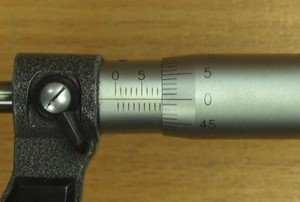

Снятие показаний

Снятие показаний начинается с наиболее крупного разряда, постепенно переходя к более мелким. В первую очередь фиксируется показания шкалы, расположенной на стебле. В качестве примера рассматривается модель «МК25−1», цена деления шкалы стебля которого — 0,5 миллиметра. Чрезвычайно важно понимать, что искомый показатель определяется предшествующим открытым делением.

Далее нужно снять показания со шкалы барабана. Здесь цена деления — 0,01 миллиметра. Суммируя полученные показания с двух шкал, получается итоговый результат.

Поверка микрометра

Осуществление поверки микрометра регламентировано методическими указаниями МИ 782−85. Владение методикой поверки чрезвычайно важно как для специалиста, поверяющего инструмент, так и для квалифицированного работника, непосредственно проводящего измерения. Даже в процессе бытовой эксплуатации владение знаниями о поверочных мероприятиях приносит большую пользу. Обнаружение таких отклонений контролируемых параметров, как нарушение параллельности измерительных плоскостей, перекос измерительной плоскости винта и некоторые другие, служат очевидным сигналом о неисправности измерителя.

tokar.guru

Как пользоваться микрометром? | Electronics Engineering BLOG


В одном из прошлых своих видео, я показывал прибор для измерения размеров, который называется штангенциркуль. Штангенциркуль это простейший прибор, но позволяет с очень высокой точностью, конкретно мой прибор позволяет с точностью 5 сотых миллиметра, а есть приборы которые позволяют с точностью 2 сотых миллиметра, измерить размеры. В этом видео я также расскажу о приборе для измерения размеров, только о приборе немножко другого класса.
Это микрометр. Конкретно данный прибор позволяет измерить размеры с точностью 1 тысячная миллиметра. Есть микрометры по проще, которые выглядят примерно также, но имеют точность одну сотую миллиметра. Это очень высокая точность.

О задаче с которой блестяще сможет справится микрометр я расскажу немного позже, а пока покажу как пользоваться микрометром, как им измерять. У микрометра есть губки («1»). Когда крутим винт отмеченный на фото цифрой «2», губки сходятся, либо расходятся. Измерять данным прибором очень просто, достаточно взять предмет который вы хотите измерить, зажать его в губки, и вращая этот диск, зажать предмет до определенного усилия. Допустим, вы поставили какую-то измеряемую деталь, и с какой силой стоит её зажимать? Тут встаёт очень резонный вопрос, потому что если деталь сделана из мягкого сплава, например из алюминия или меди, то пережав эту деталь, она сплющится, и вы измерите сплющенную деталь. У вас уйдут пару соток, и будут уже недостоверные данные. Если вы возьмёте сверло, либо другую деталь из твёрдого сплава, то зажав сильнее, вы можете сорвать резьбу в приборе, и испортить его. Зажимать нужно до определенного предела. Этот предел у разных микрометров по разному указывается. Конкретно прибор который сейчас у меня в руках оснащён шкалой у которой есть две красные рамки. Эти рамки задают предел, в рамках которого, обеспечивается необходимое усилие смыкания губок. То есть, если стрелочка прибора не находится между двумя красными стрелками, значит либо недостаточно зажали (стрелочка прибора в начале шкалы), либо пережали(стрелочка прибора в конце шкалы). На фотографии стрелочка микрометра находится между двумя красными стрелками, что означает, что прижали измеряемую деталь с необходимым усилием.

В других приборах используется диск с трещоткой. То есть к основной ручке добавлена небольшая дисковая ручечка, на которой есть трещотка. То есть, зажимая губки, вы уже вращаете не основную ручку, а начинаете вращать вторую ручку с трещоткой. И как только вы зажмете до нужного усилия, трещоточка начинает проскальзывать, и не даст вам зажать деталь сильнее чем нужно, при этом вы услышите треск трещотки, который означает что всё нормально и пора считывать показания.
Как считывать показания с микрометра? Для того чтобы считать показания, нужно законтрить шкалу, чтобы она не сместилась, для этого нужно затянуть гайку (1). При желании я её конечно же могу скрутить, но так просто случайно сдвинуть её уже не получится. Данный прибор имеет такую афигеную штучку, как вот эта вот кнопочка(2), которая немножко отодвигает упорную часть (3), что позволяет снять измеряемую деталь, всё это наглядно продемонстрировано в видео ролике о микрометре.

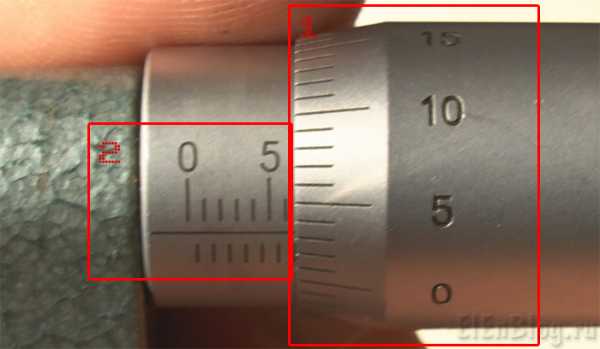

Считывать показания со шкалы микрометра проще простого. На приборе две шкалы. Одна находится на диске («1»), а вторая на неподвижном шасси («2»). Шкала на неподвижном шасси, разбита на две подшкалы. Они обе размечены в мм, но есть небольшое отличие в том, что нижняя шкала смещена относительно верхней ровно на пол мм вправо. То есть первая рисочка на нижней шкале находится ровно посредине между нулём, и одним мм. Почему именно на пол мм, сейчас вы поймёте.

Дальше у микрометра есть диск, который имеет ровно 50 рисочек, каждая из которых размечена в сотых долях мм. Один полный оборот этого диска, смещает губки микрометра ровно на пол мм. Именно поэтому нижняя шкала смещена на пол мм, чтобы было удобно считать.

Попробуем снять показания которые получились при измерении микрометром на рисунке выше. У нас получается полных 4 мм, и ещё немного. Видим, что у нас выбралась нижняя риска, которая добавляет к 4 мм, ещё пол мм, или 50 соток. К этим 50 сотым нужно добавить ещё значение которое сейчас на диске, на диске оно тоже в сотых. Сейчас у нас 29. То есть получается, 4 мм, 50 сотых, плюс 29 сотых. Итого 4.79 сотых мм.

Давайте ещё немного покрутим диск микрометра и считаем, сколько у нас получается на рисунке выше. Получается полных 6 мм, и проступила рисочка на нижней шкале, что означает, что к этим 6 мм нужно добавить ещё 50 сотых мм. У нас получается 6 целых и 50 сотых, и ещё немножко, которые мы считываем по диску. На диске значение 3, что означает 3 сотых мм. Итого 6 целых и 53 сотых мм.
У данного микрометра есть одна особенность, которой нет в большинстве приборов. Это шкала, которая позволяет измерять размеры с точностью до одной тысячной мм. Она же в свою очередь служит и индикатором для достаточного упора, или зажима. На этой шкале 10 рисочек равны одной рисочке на диске, или одной сотой. Сейчас на приборе 0. Сейчас я сдвину ровно на одно деление диск, и вы увидите, что стрелочка отойдёт до значения 10.

Попробую измерить зубочистку микрометром. Устанавливаю и затягиваю до тех пор, пока стрелочка не попадёт в предел за 0 вправо. Дальше докручиваю пока у нас не совпадёт одна рисочка на диске. Нужно именно докручивать, так как так проще считать. Можно конечно и обратно открутить, но тогда придётся вычитать. Вот я закрутил, чтобы у меня точно совпала риска. Я зажимаю стопорную гайку и читаю показания. У меня получается 2 целых и 5 сотых и мне нужно добавить ещё 10 тысячных, которые на шкале тысячных, то есть ещё 1 сотую. У меня получается, 2.05 + 0.01 =2.06мм. Сейчас у меня этот размер 2 и 6 сотых мм. 2 запятая, 0 6.

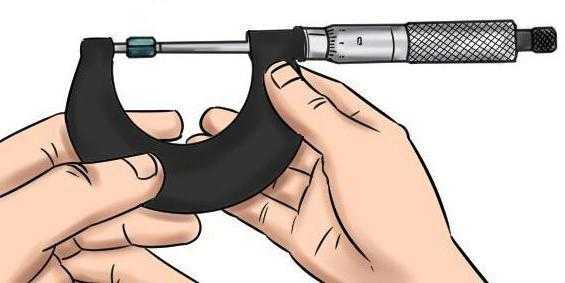

Микрометр, например, можно держать вот так: берём прибор, берём деталь, как-то второй рукой придерживаем следующим образом… и зажимаем диск. Если нам нужно следующее измерение, мы отпускаем, ставим сверло, берём следующую деталь, опять держим и снова зажимаем. На мой взгляд так держать микрометр неправильно.

На мой взгляд, это очень неудобно, и есть следующий способ как правильно держить микрометр:

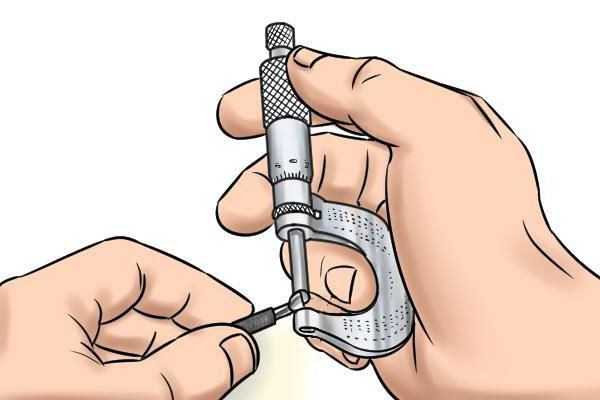

Для этого берём прибор следующим образом: вставляем 2 пальца, и держим его в руке. При этом вторая рука у нас абсолютно свободная, и мы можем брать детали хоть за пол метра от места где вы измеряете. Пальчиками руки в которой находится микрометр, свободно можно вращать диск.

Так, на мой взгляд, намного удобнее работать. Вам нужно что то измерить, вы взяли, померили, отпустили, взяли другую деталь. При этом у вас рука в которой микрометр, находится на столе, то есть в не подвешенном состоянии. Вы совершаете меньше движений, следовательно, меньше устаёте, меньше напрягаетесь, и намного интереснее продвигается у вас работа. Поэтому держите прибор как на рисунке выше.
Ещё мне очень нравится данный микрометр тем, что у него кнопочка, которая отпускает зажимаемую деталь. Чем это удобно? Ну во первых удобно подбирать несколько одинаковых изделий, скажем, с допуском 10 тысячных. Устанавливаем эталонную деталь и выгоняем стрелочку на шкале тысячных в ноль. Контрим шкалу. Ставим следующую деталь, и смотрим на шкалу тысячных.
Вторая фишка, чем удобна эта кнопка, можно измерить толщину по всей плоскости изделия, которое должно по всей плоскости иметь одинаковый размер. Естественно одинаковым он не будет, всегда есть допуск, это какие то сотые, тысячные. Фиксируем размер в первой точке. Подводим стрелку шкалы тысячных к 0, и контрим гайку. Нажав на кнопку, отпускаем деталь и переводим её другой частью в губки.
Как я уже сказал, в радиолюбительской практике есть задача, с которой изумительно классно сможет справиться только микрометр. Это, как вы уже наверное догадались, измерение диаметров обмоточных проводов.
Ну вот и всё. Вот такой интересный приборчик микрометр, который очень нужен для определения диаметров проводов, ведь часто пользуешься проводом бывшего употребления, который отматываешь из других трансформаторов, и нужно знать его диаметр. Но если честно, нужен микрометр редко, и на непродолжительное время. Его можно взять, перемерить все имеющиеся у себя в хозяйстве провода, и снова отдать. В ближайшие пол года он снова не понадобится.

Рубрики: Инструменты радиолюбителя | Тэги: Измерения, Инструменты радиолюбителя, Микрометр | Ссылка

www.elenblog.ru

Как пользоваться микрометром

Как пользоваться микрометром

Микро́метр — универсальный инструмент (прибор), предназначенный для измерений линейных размеров абсолютным контактным методом в области малых размеров с высокой точностью (до 2 мкм), преобразовательным механизмом которого является микропара винт-гайка.

Рис. Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 0 – 25 мм, с ценой деления 0,01 мм, показания шкалы соответствуют размеру 9,70 мм.

Первый патент на микрометр как самостоятельное измерительное средство был выдан Пальмеру (Jean-Louis Palmer) в 1848 году (Франция).

Действие микрометра основано на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. Полные обороты отсчитывают по шкале, нанесённой на стебле микрометра, а доли оборота — по круговой шкале, нанесённой на барабане. Оптимальным является перемещение винта в гайке лишь на длину не более 25 мм из-за трудности изготовления винта с точным шагом на большей длине. Поэтому микрометр изготовляют нескольких типоразмеров для измерения длин от 0 до 25 мм, от 25 до 50 мм и т. д.

Теперь, как измерять и отсчитывать показания.

При проведении измерений предмет (2) зажимается между пяткой (1) и шпинделем микрометрического винта (3). На поверхности стебля, запрессованного в скобу (8) находятся две штриховые шкалы (5). Они смещены относительно друг друга на 0,5 мм и имеют цену деления 1 мм. Барабан (7) вращается вокруг круговой шкалы с ценой деления 0,01 мм, которая также располагается на скосе барабана. Эта величина отсчёта является наиболее распространённой, но имеются микрометры с отсчётом 0,005, 0,002 и 0,001 мм. Микрометрический винт может быть зафиксирован в любом положении стопором (4). Винт оснащен механизмом – трещоткой (6) для обеспечения постоянства измерительного давления. При плотном соприкосновении измерительных поверхностей микрометра с поверхностью измеряемой детали трещотка начинает проворачиваться с лёгким треском, при этом вращение микровинта следует прекратить после двух-трёх щелчков.

На неподвижной части корпуса есть миллиметровая шкала, которую барабан закрывает или открывает при вращении. Для микрометров с пределами измерений от 0 до 25 мм при сомкнутых измерительных плоскостях пятки и микрометрического винта нулевой штрих шкалы барабана должен точно совпадать с продольным штрихом на стебле, а скошенный край барабана — с нулевым штрихом шкалы стебля. Один оборот барабана равен полмиллиметра (барабан при этом открывает половину деления неподвижной шкалы), а цена одного деления на барабане - 0,01 мм. Поэтому, при измерении детали сначала отсчитывается целое число миллиметров, а затем число на барабане, соответствующее сотым долям миллиметра. (Не забыть, что 1 миллиметр барабан проходит за 2 оборота.)

Еще один виртуальный тренажер для проведения измерений микрометром. Для движения шпинделя в ту или иную сторону двигайте мышкой в соответствующую сторону барабан микрометра. Значение, которое появляется в скобках (), получается путем интерполяции. Человеческий глаз не имеет достаточной точности, чтобы определить измеряемое значение с такой точностью.

Порядок проведения измерений 1. Измеряемый предмет устанавливается между пяткой и микрометрическим винтом, при этом вращая барабан, устанавливают шпиндель очень близко от предмета.

Замечание. Держать инструмент следует левой рукой за изоляционную часть дуги, так чтобы тепло руки не меняло размер дуги и не нарушало точность измерений.

2. Шпиндель осторожно приближают до соприкосновения с измеряемым предметом;

Замечание. Крутите против часовой стрелки (если смотреть с торца, где нарезка) барабан прибора, пока измеряемая деталь не зайдёт в зазор между измерительными торцами. Затем крутите по часовой стрелке до упора.

ВНИМАНИЕ! Закручивать надо только держа за нарезку на самом конце вращающегося барабана - тогда при упоре измерительных торцов в деталь эта часть барабана начнёт прокручиваться, издавая звук, как трещотка. Это значит, что измерительные торцы упёрлись в деталь и надо снимать показания. (Если крутить за большой барабан, то можно нечаянно перекрутить прибор и сорвать его.) Замечание. Для более точного определения размеров предмет следует закрепить.

3. Замеряем размер при помощи нониуса барабана в мм, который соответствует горизонтальному указательному штриху шкалы стебля. 4. Определяем общий размер замеряемого объекта.

5. Вращая барабан в обратном направлении, освободить предмет.

studfiles.net

Как пользоваться микрометром?

Иногда при работе может возникнуть необходимость с высокой точностью определить размер какой-либо детали. Для этого предназначен универсальный инструмент – микрометр, с помощью которого наружный размер детали определяют с точностью до 2 мкм (0,002 мм). Далее рассмотрим и приведем пример, как пользоваться микрометром.

Устройство механического микрометра

Существуют два типа микрометров: механические и электронные.

Устройство механического микрометра предполагает наличие следующих деталей:

  • пятка – неподвижный упор;
  • микрометрический винт;
  • неподвижный стебель с резьбовой втулкой;
  • барабан, жестко зафиксированный на винте;
  • трещотка;
  • кольцевая гайка;
  • две шкалы.

Винт вращается в резьбовой втулке неподвижного стебля. С помощью барабана производят выкручивание винта. Существует возможность фиксации винта в любом положении с помощью кольцевой гайки.

Две шкалы, которые расположены на приборе, устроены следующим образом. Первая находится на стебле и имеет цену деления 1 мм. Эта шкала разделена на две части, при этом нижняя часть смещена относительно верхней на 0,5 мм. Такое расположение облегчает процесс измерения. На вращающемся барабане находится вторая шкала, которая имеет 50 делений с ценой 0,01 мм.

Как правильно пользоваться микрометром?

Так как в процессе использования периодически происходит сбивание шкалы, рекомендуется перед каждым применением осуществлять калибровку инструмента. Она проводится следующим образом: винт полностью закручивают и проверяют, чтобы горизонтальная риска на стебле совпадала с нулевой отметкой на барабане. В случае несовпадения стебель подкручивают специальным ключом.

Для того, чтобы использовать микрометр с целью измерения детали, винт выкручивают с помощью вращения барабана на расстояние, которое будет чуть превышать размер детали. Деталь, которую необходимо измерить, зажимают между пяткой и винтом. Чтобы исключить повреждение детали, ее зажимают с помощью трещотки. При этом трещотка при срабатывании издает характерный звук. Затем затягивают кольцевую гайку.

Чтобы определить размер детали, складывают вместе показания двух шкал (двух частей первой шкалы, находящейся на стебле, и одной шкалы на барабане). На верхней части шкалы стебля смотрим количество полных мм. Если риска на нижней части шкалы стебля располагается правее, то к значению верхней части шкалы необходимо прибавить 0,5 мм. К полученному значению прибавляем показания со шкалы, находящейся на барабане, с ценой деления 0,01 мм.

Как правильно пользоваться микрометром - пример измерения

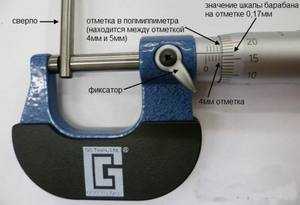

Рассмотрим пример точного измерения диаметра сверла, номинальный размер которого составляет 5,8 мм. Сверло зажимают между неподвижным упором и винтом с помощью трещотки. Далее производят снятие показаний прибора.

Смотрим на верхнюю часть шкалы, находящейся на стебле. Ее значение будет составлять 5 мм. Определяем положение видимой риски нижней части шкалы стебля. Она будет находиться правее, значит, мы прибавим 0,5 мм к полученному значению верхней части шкалы и получим 5, 5 мм.

Далее смотрим на шкалу, находящуюся на барабане, которая покажет нам значение 0,28 мм. Складываем эти данные с показателями шкалы стебля и получаем 5,5 мм + 0,28 мм = 5,78 мм.

Точное значение диаметра сверла будет 5,78 мм.

Таким образом, прибор микрометр поможет вам измерить какой-либо предмет или деталь с максимальной точностью. Если вам недостаточно тех размеров, которые вы можете получить с помощью линейки или штангенциркуля, у вас есть возможность провести измерение, используя микрометр и получить размеры с точностью до 0,002 мм.



womanadvice.ru

Как пользоваться микрометром – инструкция по эксплуатации :: SYL.ru

Необходимость определения линейных размеров деталей возникает достаточно часто. При этом применение штангенциркулей и канцелярских линеек нельзя назвать эффективным вариантом для замера с требуемой точностью. Чтобы в полной мере реализовать поставленные задачи, полезно узнать, как пользоваться микрометром.

Конструкция

Стандартный ручной микрометр состоит из следующих элементов:

  1. Жесткая скоба.
  2. Сменная либо статично закрепленная пятка
  3. Микрометрический винт, положение которого изменяется благодаря вращению трещотки
  4. Стопор для фиксации винта в ходе предварительной настройки устройства либо при выполнении замеров.
  5. Стебель с измерительными шкалами.
  6. Барабан для определения сотых долей миллиметра.
  7. Эталон, что служит примером для точной настройки прибора.

Особенности эксплуатации

Как правильно пользоваться микрометром? В ходе измерений деталь помещается между неподвижной пяткой устройства, после чего закрепляется винтом, который вращается в резьбовой втулке. Жестко зафиксированный барабан способствует выкручиванию винта.

Обучаясь, как пользоваться микрометром, особое внимание следует уделять силе затягивания винта. Превышение допустимой нормы может привести к повреждению резьбы прибора либо деформации измеряемого предмета.

Удерживать микрометр рекомендуется таким образом, чтобы не перекрывался обзор шкалы стебля, что обеспечит возможность снятия показаний на месте.

Как пользоваться микрометром – инструкция

Перед каждым применением устройства требуется его калибровка, поскольку по мере эксплуатации измерительная шкала сбивается. Для этого винт вкручивается до упора. Правильной является настройка, при которой горизонтальная отметка на стебле конструкции совпадает с нулевым значением на барабане. При наличии отклонений производится подкручивание стебля специальным ключом, который должен идти в комплекте с прибором.

Чтобы разобраться, как пользоваться микрометром, для начала необходимо настроить скобу так, чтобы между ее плоскостями свободно помещалась измеряемая деталь. Подстроить прибор можно путем вращения барабана. Далее измеряемая деталь устанавливается между неподвижным упором и винтом. Последний фиксируется трещоткой и затягивается кольцевой гайкой.

Определяются нужные размеры путем сочетания показаний трех шкал прибора. Верхняя часть шкалы, размещенной на стебле устройства, позволяет определить количество полных миллиметров. Если на нижней шкале последнее деление тяготеет к правой стороне, к полученному измерению прибавляется 0,5 мм. В завершение к данному результату прибавляется показатель шкалы барабана, где значение одного деления составляет 0,01 мм.

Хранение и уход

Очевидно, что понять, как пользоваться микрометром, совсем не сложно. Однако независимо от характера измерений прибор должен всегда находиться в полной готовности для выполнения новых замеров. Поэтому чрезвычайно важно поддерживать его в хорошем функциональном состоянии.

После применения микрометр нуждается в очистке от пыли и загрязнений, ведь довольно часто производить измерения приходится в помещениях, которые сложно назвать стерильными. Особенно тщательной очистки требуют измерительные поверхности. Чтобы получать точные значения, пользователь должен следить за сохранением их гладкости и первоначальной формы. Для этого при уходе за прибором стоит избегать применения абразивов.

Хранить и переносить микрометр лучше в специальном кейсе, что позволит избежать повреждений при случайном падении. Некоторые модели распространяются в комплекте с защитным футляром. При необходимости его стоит обязательно докупить.

Приобрести микрометр сегодня можно в любом магазине по продаже инструментов. Такой удобный прибор станет незаменимым как на производстве, так и в домашнем хозяйстве, например, при необходимости замера толщины проводки.

www.syl.ru

Как пользоваться микрометром видеоурок — sovetskyfilm.ru

Оглавление

Микрометр является очень распространенным измерительным прибором, который используется для измерений высокой точности. Несмотря на свою распространенность, он не так прост в использовании, поэтому, не все знают, как пользоваться микрометром. Применяется устройство во многих областях, где требуется получение сверхточных данных. Это может быть сфера изготовления инструментов и разнообразных деталей, проверка толщины изделий, таких как тонкие металлические листы, а также прочие сферы. В среднем, погрешность измерения составляет от 2 до 9 тысячных долей миллиметра. Это зависит от класса точности, который, как правило, прямо пропорционален размерам и рабочему диапазону.

На рынке сейчас встречается множество типов и моделей данного устройства, но принцип их действия и правила пользования микрометром почти всегда остаются одинаковыми, так как исключение составляют лишь электронные модели. Механические же делаются по одному и тому же принципу, но с различными особенностями, в зависимости от измеряемых предметов.

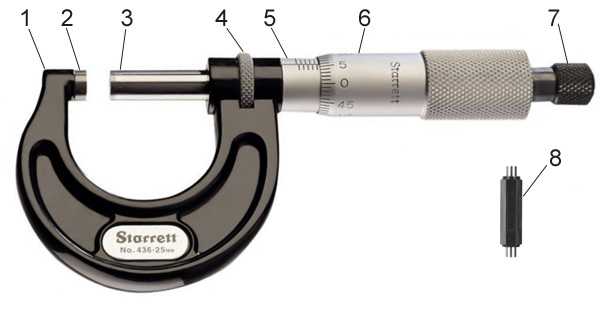

Устройство микрометра

Прежде чем разобраться, как мерить микрометром, нужно узнать устройство данного прибора. Стандартные модели состоят из таких составляющих как:

  1. Скоба – эта деталь должна быть достаточно жесткой, так как даже небольшая деформация может привести к большим ошибкам измерения и, соответственно, прибор можно будет считать сломанным из-за погнутой скобы;
  2. Пятка – зачастую она запрессована в сам корпус, но встречаются и модели со сменной пяткой. Такие варианты встречаются у микрометров, диапазон измерения которых составляет от 500 до 800 мм;
  3. Винт микрометрический – его вращение происходит путем перемещения вращающейся трещотки;
  4. Стопорное устройство – данный элемент выполняется в виде зажима винтового. Его используется для фиксации винта микрометрического, когда происходит снятие показаний или очередная настройка прибора;
  5. Стебель – на этом элементе имеются две шкалы: основная и дополнительная. На основной показано количество целых миллиметров измеряемой детали. На дополнительной показывается количество половин миллиметров;
  6. Барабан – эта деталь показывает отсчет десятых и сотых долей миллиметра. Для шкалы стебля барабан является указателем;
  7. Трещотка – с ее помощью происходит вращение винта микрометрического, а также регулируется усилие, которое прикладывается к измерительной поверхности микрометра;
  8. Эталон – эта деталь находится вне самого устройства, но является его неотъемлемой частью, так как она служит для поверки, перед тем как производить измерение микрометром.

Технология использования микрометра

Зная устройство прибора, можно более подробно узнать, как пользоваться микрометром. Схема действий здесь весьма проста, но нужно правильно придерживаться порядка выполнения операций. Для этого требуется:

  1. Первым делом нужно установить измеряемый предмет между такими частями как пятка и микрометрический винт. При этом нужно вращать барабан, чтобы шпиндель был максимально близко к измеряемому предмету. Держать инструмент требуется левой рукой за изолированную часть дуги. В ином случае, она может нагреться от тепла тела, так что показания будут неверными;
  2. Шпиндель понемногу следует приблизить вплоть до соприкосновения с поверхностью измеряемого предмета. Если смотреть с торца, где сделана нарезка, то крутить нужно против часовой стрелки. Это нужно делать, пока деталь не зайдет в зазор торцов. После этого можно продолжать вращение до упора о часовой стрелке. При закручивании следует держаться за нарезку на конце барабана. Когда концы упрутся в поверхность, во время вращения будет идти звук, как от трещотки;
  3. Точный размер замеряется при помощи шкалы нониуса на барабане. Когда вы снимите данные, то нужно перевести микрометры в миллиметры;
  4. После снятия точных размеров можно вращать все в обратном направлении, чтобы освободить деталь из зажимов.
Определение показаний прибора

Наличие нескольких шкал на одном устройстве создает трудности для тех, кто не знает, как пользоваться микрометром. Главное, правильно анализировать показания каждой шкалы:

фото:как правильно пользоваться микрометром

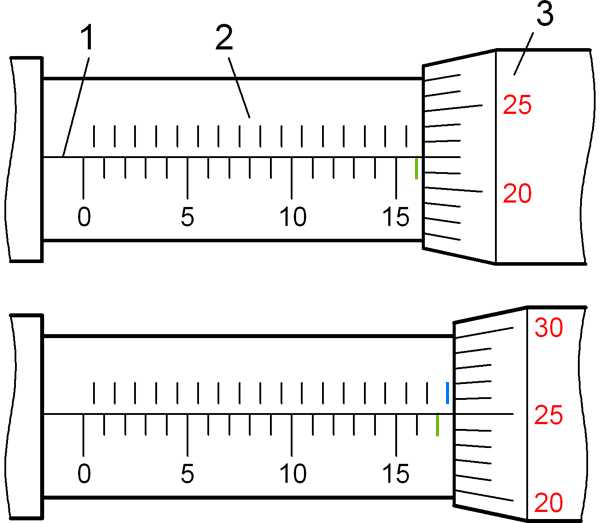

Указатель для шкалы «2» на стебле является торец барабана. Для круговой шкалы «3» указателем является продольный штрих «1». Шкала с цифрами показывает количество миллиметров. Ее верхняя часть без цифр – половины. Для снятия показаний отмечается последний полный штрих нижней шкалы прибора (на рисунке – черта зеленого цвета). Он указывает на целое число миллиметров.

Далее следует глянуть, есть ли справа от него на верхней шкале еще одна черта (на рисунке отмечена синим цветом). Если такова имеется, то добавляется еще 0,5 мм к имеющемуся значению. Когда идет подсчет показаний круговой шкалы «3», то в расчет берут то значение, которое совпадает с продольным штрихом на шкале «1». Чтобы более детально понять, как пользоваться микрометром видеоурок поможет получить более полное представление о данном процессе.

Таким образом, если вы поняли, как правильно пользоваться микрометром, то можно легко подсчитать сумму на втором рисунке. 17 мм на нижней шкале + 0,5 мм на верхней + 0,25 мм на барабане. Таким же образом можно понять, сколько микрометров в миллиметре, так как шкала показывает сотые доли. Итого: на нижнем рисунке микрометр показывает 17,75 мм.

Проверка точности и калибровка

Естественно, что все снятия показаний производятся при помощи поверенного устройства, показывающего точные данные. Для проверки точности используют эталоны, которые идут в комплекте. Дело в том, что для каждого предела измерений и соответствующей модели применяются свои детали. Таким образом, эталон имеет определенную длину, которая вписывается в заданный предел. Если при измерении микрометр показал нужные данные, то им можно пользоваться в дальнейшем. Но желательно делать поверку перед каждым использованием.

Учитывая все правила и предписания, здесь точно узнаете, как пользоваться микрометром, вне зависимости от его модели и диапазона измерений.

Интересует аренда склада Одесса. Заходите на knin.com.ua и выбирайте помещение. Очень низкие цены!

Этот прибор (рис. 114) служит для точного определения небольших наружных размеров и прежде всего для измерения толщины заготовок. Цена деления его шкалы, расположенной по окружности барабана, составляет 0,01 мм.

В нашем примере (рис. 115) на шкале стебля установлен размер 8,5 мм. Круговая шкала барабана поделена на 50 частей, которые соответствуют 0,01 мм. Если барабан повернется дальше на одно деление, то шпиндель продвинется продольно на 0,01 мм. В приведенном примере нониус барабана стоит на делении 27/100 = 0,27 мм, совпадающим с горизонтальным указательным штрихом шкалы стебля. Общий размер замеряемого изделия, таким образом, будет равен: 8,5 мм + 0,27 мм = 8,77 мм.

В микрометре между неподвижным упором / (пяткой) и подвижным шпинделем 3 (микрометрическим винтом) с небольшим осевым усилием зажимается измеряемый предмет 2. Скоба 8 связывает упор с полым стеблем 5, в резьбовой втулке которого вращается микрометрический винт. На поверхности стебля 5 нанесены две штриховые шкалы с ценой деления 1 мм, смещенные одна относительно другой на 0,5 мм. Вокруг стебля вращается барабан 7 (гильза) с круговой шкалой, расположенной на его скосе. Этот барабан закреплен жестко на микрометрическом винте и впащается вместе с ним. Микрометрический винт может быть застопорен в любом положении, например при фиксации замера, посредством кольцевой гайки 4. В целях обеспечения постоянства измерительного давления микрометрический винт снабжен проскальзывающим храповым механизмом (трешоткой). При измерении, вращая барабан, устанавливают шпиндель на близкий к измеряемому размер. 1 Объект измерения удерживается между пяткой и микрометрическим винтом. Теперь шпиндель осторожно доводят до соприкосновения с измеряемой поверхностью вращением винта трещотки 6 до проскальзывания храповой муфты. Поджим шпинделя при контакте с измеряемой деталью нельзя производить вращением гильзы барабана от руки, так как микрометрический винт может испортиться и, кроме того, результаты измерения будут неточными вследствие превышения измерительного усилия. Необходимо также обращать внимание и на то, чтобы проверяемая деталь плотно и правильно лежала между пяткой и торцом измерительного шпинделя; если она будет смещаться или перекосится во время отсчета показаний, то результаты измерения будут ошибочными. Обычно шаг резьбы микрометрического винта составляет 0,5 мм. Это означает, что при повороте барабана на один оборот измерительный шпиндель продвинется в продольном направлении на 0,5 мм. Поскольку штриховые шкалы стебля смещены на 0,5 мм, то последнее деление, которое видно на шкале стебля перед обрезом барабана, может обозначать целые миллиметры или 0,5 мм.

Нравится 9 Подписаться

Для точных измерений используют микрометр. Но многие не знают, как пользоваться микрометром. В некоторых случаях требуется совершить линейное измерение с особой точностью. А некоторые не знают, что такой прибор существует. Этот прибор не прост в обращении, но при грамотном пользовании позволяет определить размеры максимально точно. Но для начала рассмотрим что такое микрометр.

Описание прибора

Необходимость в приборе для особо точных измерений появилась в 15-16 веках с развитием огнестрельного оружия и артиллерии. Необходимость особо точного изготовления стволов аркебуз и пушек требовало специальных устройств. Первые подобные измерительные приборы появились в середине 16 века (их активно использовали для прицельных приспособлений артиллерии, а в 18 веке прицелы и орудия были доведены до совершенства русским инженером, генералом и ученым Шуваловым), а первый микрометр, который выглядел аналогично современным, появился в конце первой половины 19 века. В далеком 1848 году французский инженер Жан Луи Пальмер запатентовал первый микрометр.

Зубомерный микрометр используется для определения длин общей нормали у колес зубчатых.

Микрометр – прибор для измерений с высокой точностью. Используется во всех отраслях производства, на участках, где требуется особая точность измерений. Погрешность микрометра достаточно мала и составляет от 1 до 8 мкм (микрометров). Название прибора произошло от точности его измерения, поскольку 1 микрометр – это одна тысячная миллиметра. Существуют микрометры и с большой долей погрешности, но они используются, в основном, для обучения студентов и школьников в школах с техническим уклоном.

На сегодняшний день есть несколько видов микрометров и несколько способов измерений. Несмотря на свой почтенный возраст и различные виды конструкция прибора остается практически неизменной.

Большинство микрометров состоят из болта и гайки. Микрометр имеет зажим для детали, который имеет пятку (неподвижный упор) и винт микрометрический (подвижный упор), который вращается в специальной втулке. Втулка вращается на специальной ручке (иногда ее называют стеблем), на которой нанесена шкала деления. Практически все приборы имеют специальные накладки на рукояти, чтобы движения рук не влияли на точность измерения. Усилие при вращении рукояти обеспечивает трещетка.

Более точные приборы имеют размеченную шкалу со стрелкой, а самые точные электронные – электронное табло. О типах микрометрах и из достоинствах и недостатках речь пойдет ниже.

Типы микрометров

На данный момент существует множество типов микрометров. Исходя из их характеристик и механизма, выделяют следующие типы:

Гладкий микрометр используется для измерения внешних размеров.

  1. Гладкий микрометр. Наиболее распространенный тип, широко применяется в машиностроении, при производстве полиэтилена и на фармацевтических предприятиях. Используется для измерения внешних размеров. Состоит из микропары головок для зажима измеряемой детали, скобы, стебля. Может иметь круговую шкалу или цифровым экраном. Погрешности прибора регламентируются по ГОСТ 32166-06 (для разных типов деталей, разная погрешность).
  2. Проволочный микрометр. В отличие от других типов, такие микрометры имеют компактные размеры и предназначены для измерений диаметров проволоки (при производстве кабелей) и шариков (например, подшипника).
  3. Резьбомерный микрометр. Предназначен для контроля параметров нарезки резьбы. Отличается от остальных типов наличием на измеряющей микропаре острия, для более точного определения размеров резьбы.
  4. Листовой микрометр. Используется для измерения толщины ленточных материалов и листов. Микропарой являются плоские неподвижные диски, не имеющие люфта. Поверхности дисков отливаются из твердых сплавов. Погрешности и технология изготовления регламентируются по ГОСТ 6507-90.
  5. Призматический микрометр. Такими приборами измеряются лезвия инструментов и другие особо тонкие детали. Накладки на «губы» такого прибора делаются из твердых особо твердых сплавов. Нормативный документ на прибор – ТУ 2-034-770-83.
  6. Трубный микрометр. Используется для измерений толщины стенок трубы. Эти размеры необходимо контролировать в авиационно-космической отрасли, нефтегазовой отрасли и в точном машиностроении.
  7. Зубомерный микрометр. Используется для измерений длин общей нормали у колес зубчатых. Технология изготовления такого прибора регламентируется по ГОСТ 6507-90.
  8. Канавочный микрометр. Предназначен для измерения ширины канавки (например, в схемотехнике) и расстояний между ними.
  9. Рычажный микрометр. Наиболее точный прибор, имеет несколько шкал, показания которых суммируются для получения окончательного результата. Конструктивная особенность – три точки опоры для детали, которые имеют заостренные концы. Может применятся для измерения труб, зубчатых колес ит.д.
  10. Часового типа. Предназначены для проведения измерений в труднодоступных местах. Микрометры часового типа имеют круглый циферблат со шкалой и стрелкой, а также длинную «ногу» – щуп. Их обычно статически закрепляют на поверхности, а под них подносят деталь.

Здесь перечислены практически все виды микрометров. Иногда еще выделяют универсальные микрометры, но они пригодны для использования только в качестве учебных приборов или для бытовых нужд из-за высокой погрешности. После ознакомления с типами приборов, стоит перейти к описанию процесса измерений.

Как производить измерения

Схема рычажного микрометра.

Пользование микрометром не вызывает особых хлопот и затруднений. Несмотря на огромное количество типов (а среди них есть еще и подтипы), принцип работы микрометров одинаковый.

Процесс основан на движении винта в неподвижно закрепленной гайке. Ход винта по длине пропорционально ходу вращения оного вокруг своей оси. Выделяют полный оборот и неполный. Количество полных считается по шкале, нанесенной на стебель, а неполные – по шкале на барабане (круговая шкала). Шкала на стебле имеет 2 типа делений. Верхние черточки ведут отсчет от 0, нижние смещены на 0,5 мм – для удобства подсчета. Круговая шкала имеет 50 делений, т.е. 0,5 мм.

Приведем пример. Требуется измерить толщину листа. Для этого используется листовой тип микрометра. Лист зажимается «губками» микрометра как тисками, до полного упора винта. Далее следует зафиксировать показания на шкалах. Для этого записывается количество делений на шкале стебля. Одно деление равно одному обороту винта и 1 мм. Следующим этапом снимают показания с круговой шкалы барабана. Одно деление равно 0,01 мм. Если шкала стебля показывает 4 деления по верхней разметке и 0,5 по нижней, а круговая показывает 22 деления. Итого: 4+0,5+0,22=4,72 мм.

Электронные микрометры показывают на экране уже готовое значение, не требующее дополнительных расчетов. Здесь следует быть внимательным с установками прибора, поскольку помимо метрической системы он может выдать размер в дюймах.

Некоторые важные моменты

В комплект к микрометру, кроме самого прибора, отечественные производители включают от 1-3 деталей для его настройки и проверки, согласно ГОСТ. Однако импортные приборы редко имеют в своем комплекте проверочные детали. Также в комплект включается специальный ключ для дополнительной «настройки» прибора.

Следует быть аккуратным при измерении деталей из мягких материалов (например, алюминия, пластика ит.д.). При затягивании винта до упора, деталь может деформироваться, что не позволит получить точные размеры и приведет к ее порче.

При работе с электронным прибором важно помнить, что некоторые иностранные изготовители не всегда калибруют прибор, поэтому эту процедуру предстоит проделать перед первым измерением. Также некоторые производители экономят на качественном ПО, в итоге прибор может иметь большую погрешность по сравнению с механическими.

Ряд производителей электронных микрометров изготавливают приборы, имеющие возможности для соединения с ПК или контроллером, что делает их незаменимыми на автоматизированных производствах.

Иногда измерение линейных размеров какого-нибудь предмета требует от нас точности, которую не может позволить себе доступная нам канцелярская линейка, тогда на помощь приходит микрометр. Разнообразие принципов работы этого инструмента дает возможность совершенствовать точность измерений, и это устройство освоит даже начинающий мастер.

Содержание

  1. Устройство микрометра и точность измерений
  2. Микрометр механический – особенности прибора
  3. Электронный микрометр – в чем преимущество?
  4. Как пользоваться микрометром – простые рекомендации

1 Устройство микрометра и точность измерений

Предельная точность была критически необходима еще в XVI веке в оружейном деле, позже принцип этого несложного механизма стали применять в геодезии, а официально прибор вышел в таком виде, каким мы его сейчас знаем, в середине XIX века. Устройство микрометра довольно простое в механическом смысле, рабочими являются винт и гайка. А вот сами измерения снимаются со сложной и тщательно выверенной шкалы, причем не одной.

Почему этот инструмент имеет такое название? Чаще всего, диапазон размеров, которые может с достоверной точностью определить этот прибор, лежит в области микрон. 1 мкм (микрон) это не что иное, как 0,001 мм, вы даже представить не можете, насколько это мелкие параметры. Но такие мелочи меряются редко, чаще точность составляет около 50 мкм (погрешность при этом 2-9 мкм), что также довольно мелко для человеческого глаза, но уже крайне важно для некоторых точных сборочных работ или настроек.

Способов измерения этим инструментом может быть два – абсолютный и относительный (контактный). При первом способе мы прикладываем разъем прибора непосредственно к предмету, выставляем согласно его геометрии зажимы и смотрим на шкалу, где сразу же определяем размер в мкм. Относительный способ измеряет какие-либо параметры рядом находящихся предметов или границ, а потом математически вычисляется искомый параметр.

2 Микрометр механический – особенности прибора

Традиционно мы привыкли наблюдать в работе микрометр механический, хотя сегодня даже небольшое усовершенствование в виде электронной индикации вполне доступно и значительно упрощает использование. Но об этом приборе чуть позже, а сейчас разберем основные особенности механики. Состоит он из двух ясно различимых частей: ручки (стебель, барабан и трещотка) и выемки для размещения измеряемой детали (полукруг с опорной стойкой и направленным на нее микрометрическим винтом).

Сам процесс измерения заключается в ручном закручивании ручки, чтобы сомкнуть винт. Как только эти элементы сошлись вокруг детали, крутят трещотку для подгонки, потом она начинает прокручиваться, это означает, что параметр замерен, остается снять показания на шкалах, которые расположены на стебле и барабане. Некоторые модели инструмента снабжены стопорным механизмом, чтобы зафиксированная величина не сбилась, пока вы будете записывать значение в журнал или сравниваете размер с другой деталью.

3 Электронный микрометр – в чем преимущество?

Мы уже упомянули, что электронный микрометр – это всего лишь немного усовершенствованный механический инструмент, но что же нам это дает на практике? Использование электронной индикации и возможности более точной калибровки привело к увеличению точности и удобству замеров этим прибором. Так он может показывать размеры с точностью до 1 мкм с погрешностью до 0,1 мкм. Многие инструменты обладают встроенной калибровкой.

Электронное табло, которым оснащен этот инструмент, может быть настроено на несколько систем отсчета, например, миллиметры или дюймы. Также там производитель размещает полезные индикации, вроде уровня заряда батареи. Для снижения энергопотребления механизм запрограммирован на определенное время бездействия, после которого самостоятельно отключается, чаще всего это 5 минут.

4 Как пользоваться микрометром – простые рекомендации

Изучив всю познавательную информацию о новом для вас приборе, самое время разобраться, как пользоваться микрометром, чтобы измерения были максимально точными, насколько позволяет имеющийся у вас инструмент.

Как пользоваться микрометром — пошаговая схема

Шаг 1: Проверка и калибровка

Время от времени, а также сразу после покупки, следует проверить ваш инструмент на наличие дефекта при измерении. В случае сбитой шкалы можно провести регулировку, для этого в комплекте всегда идет ключ. Для проверки точности прибора делается простая операция – смыкаются измерительные плоскости без детали. Когда винт упирается в противоположную плоскость, индикатор электронного микрометра должен показать 0. В механическом приборе барабан должен практически полностью закрыть стебель, его скошенный край обязан остановиться ровно на нулевой отметке шкалы стебля, а ноль барабана должен совпасть с продольным штрихом стебля.

Перед измерением обязательно выдержите деталь и инструмент для измерения в одном температурном режиме (в одном помещении) хотя бы 3 часа.

Шаг 2: Фиксация детали

Внешне кажется, что все просто на этом этапе, вставляй деталь и зажимай, что есть мочи. Но это не совсем так, прибор высокоточный, и любое усилие исказит ваши результаты, а еще страшнее, если это собьет тонкую настройку всей системы. Но для предотвращения самодеятельности в приборе придуманы специальные механизмы. Сначала вы доводите винт до детали, расположенной возле второй измерительной плоскости, простым вращением барабана. Как только почувствовали упор, пора немного сместиться по рукоятке и продолжить вращать трещотку, это самый крайний вращательный элемент. Как только вы услышали характерный щелчок, потом второй и третий – самое время остановиться. Это значит, что деталь надежно зафиксирована, и три щелчка об этом вас известили.

Шаг 3: Снимаем показания шкал

Электронный прибор покажет вам все на индикаторе, тут разбираться не нужно, где искать заветные цифры. А вот с механикой нужно приловчиться. Начинаем снимать измерения с самого крупного разряда цифр, заканчивая самым мелким. Первым делом смотрим на шкалу стебля, это та часть рукоятки, которая оставалась все это время неподвижной. На ней имеются две шкалы, но они для удобства восприятия находятся на одной оси, просто деления снизу обозначают миллиметры (каждое деление равняется 1 мм), а сверху – половинки миллиметра (шаг 0,5 мм).

В том месте, где остановился край барабана, смотрим, сколько делений по нижней (пусть 6) шкале осталось видимыми, так мы узнаем первую цифру (6 мм). Если край барабана поравнялся с каким-то делением верхней шкалы, то цифра после запятой будет 5, если деление спряталось, то пока что после запятой стоит ноль, но следом рассматриваем шкалу барабана, где найдем сотые доли миллиметра, которые и приплюсуются к десяткам. Например, на верхней шкале мы половинчатое деление не увидели, следовательно, пока что у нас 6,0 мм. Но на барабане с горизонтальным штрихом стебля совпала цифра 22, тогда 6,0 0,22=6,22 мм. Если бы штрих на верхней шкале стебля был виден, то было бы 6,5 мм, и уже к нему прибавляли бы 0,22, получилось бы 6,72 мм.

Для подсчета приведен общий случай для самого распространенного в хозяйстве вида этого прибора. Но для каждого инструмента значение штрихов будет определяться его классом точности, поэтому сначала посмотрите, что значит разметка на шкалах, а потом начинайте подсчеты.

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Чтобы определить его показания, необходимо просуммировать значения шкалы стебля и барабана.

Определение показаний прибора

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля .

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Устройство гладкого микрометра типа мк-25

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

  1. Скоба. Она должна быть жесткой, поскольку её малейшая деформация приводит к соответствующей ошибке измерения.
  2. Пятка. Она может быть запрессована в корпус, а может быть сменной у микрометров с большим диапазоном измерений (500 – 600 мм, 700 – 800 мм и т.д.).
  3. Микрометрический винт, который перемещается при вращении трещотки 7.
  4. Стопорное устройство. У микрометра на рисунке оно выполнено в виде винтового зажима. Используется для фиксации микрометрического винта при настройке прибора или снятии показаний.
  5. Стебель. На него нанесены две шкалы: пронумерованная (основная) показывает количество целых миллиметров, дополнительная – количество половин миллиметров.
  6. Барабан, по которому отсчитывают десятые и сотые доли миллиметра. Торец барабана также является указателем для шкалы стебля 5.
  7. Трещотка для вращения микрометрического винта 3 и регулировки усилия, прикладываемого к измерительным поверхностям прибора.
  8. Эталон, который служит для проверки и настройки инструмента. Не предусмотрен для некоторых моделей микрометров МК-25.

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

  • Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
  • Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 — 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.

Для проверки микрометров с диапазоном измерений 25 — 50 мм, 50 — 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

Настройка на ноль

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Микрометрические нутромеры предназначены для высокоточных измерений внутренних размеров деталей в пределах от 50 до 6000 мм. Они широко применяются в машиностроении при производстве ответственных изделий.

Трехточечные нутромеры предназначены для измерения с высокой точностью внутренних диаметров цилиндров, втулок, сквозных и глухих отверстий. Особенностью данного инструмента является его самоцентрирование в измеряемой детали за счет трех выдвижных стержней.

Уровень является незаменимым инструментом при выполнении ремонта. Правильный выбор этого измерительного инструмента значительно повышает качество работ и экономит время. По конструкции можно выделить пять основных видов строительных уровней.


Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

Микрометр

Микрометр (фиг. 563) состоит из следующих частей: скобы 7, пятки 1, стебля 5, микрометрического винта 2, барабана 3, трещотки 4 и стопора 6. Скоба является основной частью: к ней крепятся остальные части микрометра; пятка служит неподвижным упором при измерениях. Стебель   представляет   собой   трубку,   неподвижно соединенную со скобой; на стебле имеется шкала, которая состоит из риски, нанесенной вдоль образующей стебля, и штрихов, перпендикулярных к риске и нанесенных под ней и над ней. Штрихи под риской расположены через 1мм, над риской - точно в середине, между нижними штрихами. Следовательно, расстояние по направлению риски (образующей) между любым нижним штрихом и следующим за ним верхним штрихом равно 0,5 мм.


Конец микрометрического винта является подвижным упором. Стопор служит для зажима микрометрического винта в нужном положении. Барабан представляет собой муфту, надетую на стебель; левая часть его сточена на конус. Вся коническая поверхность барабана разделена на 50 равных частей штрихами,  имеющими направление образующих конуса. За один полный оборот барабана микрометрический винт и вместе с ним барабан продвинутся по направлению оси на 0,5 мм, т. е. на одно расстояние между соседними нижним и верхним штрихами шкалы стебля; следовательно, при повороте  барабана на одно деление скоса (на 1/50 часть полного оборота) микрометрический винт, а вместе с ним и барабан продвинутся вдоль оси на 1/50 часть от 0,5мм, т. е. на 0,01мм. Трещотка служит для ограничения давления микрометрического винта на измеряемую деталь.

Как пользоваться микрометром.

При измерениях микрометром деталь помещают между пяткой и микрометрическим винтом, затем поворачивают барабан с таким расчетом, чтобы микрометрический винт приблизился к детали, но не касался ее; дальнейшее продвижение микрометрического винта осуществляется поворотом трещотки до тех пор, пока не послышится характерное потрескивание, показывающее, что микрометрический винт достаточно   плотно   прижат  к   поверхности детали; тогда его застопоривают и читают получившееся значение размера.

Отсчет размера по микрометру производится так: определяют количество видимых под риской делений шкалы стебля и полученное число делений умножают на 1мм затем смотрят, не видно ли штриха над риской правее последнего нижнего штриха; если такой штрих виден, то это означает, что к полученному числу надо еще прибавить 0,5мм. Далее определяют, какой штрих на коническом скосе барабана совпадает с горизонтальной линией шкалы стебля; полученная цифра является количеством сотых долей миллиметра, которое прибавляют к ранее полученному числу миллиметров.

Размер, соответствующий положению барабана, изображенному на фиг. 564, а, следующий:


а) под риской четыре полных деления шкалы - 4 мм.
б) над риской не видно штриха правее нижнего правого штриха шкалы.
в) на скосе барабана совпадает с риской штрих 42-го деления - 0,42 мм.
Сложив показания шкал, получим полный размер, равный 4,42 мм.


Размер, соответствующий положению барабана, изображенному на фиг. 564, б, следующий:
а) под риской семь полных делений шкалы -7 мм
б) над риской виден штрих прлвее нижнего правого штриха шкалы - 0,5 мм\
в) на скосе барабана совпадает с риской штрих 26-го деления - 0,26 мм.
Сложив показания шкал, получим полный размер, равный 7,76 мм.


На фиг. 565, а показано измерение микрометром толщины пластины, а на фиг. 565, б - измерение диаметра стержня.

Изучите также: Угломер с нониусом.....

Смотри ещё про измерительный инструмент.....





www.viktoriastar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
